Sony biztonságtechnikai megoldások, IP alapú alkalmazások videómegfigyelés katalógus

Átírás

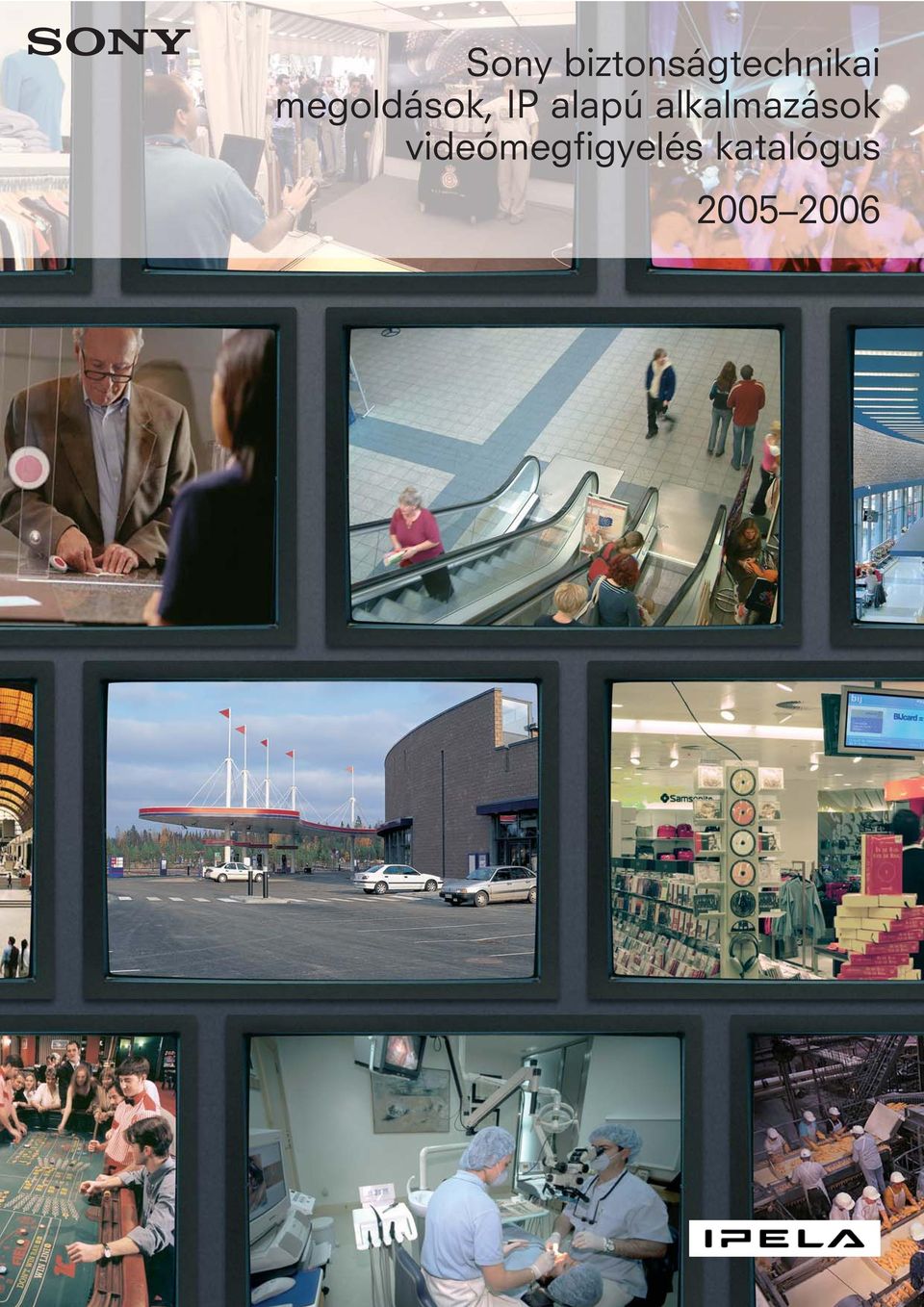

1 Sony biztonságtechnikai megoldások, IP alapú alkalmazások videómegfigyelés katalógus

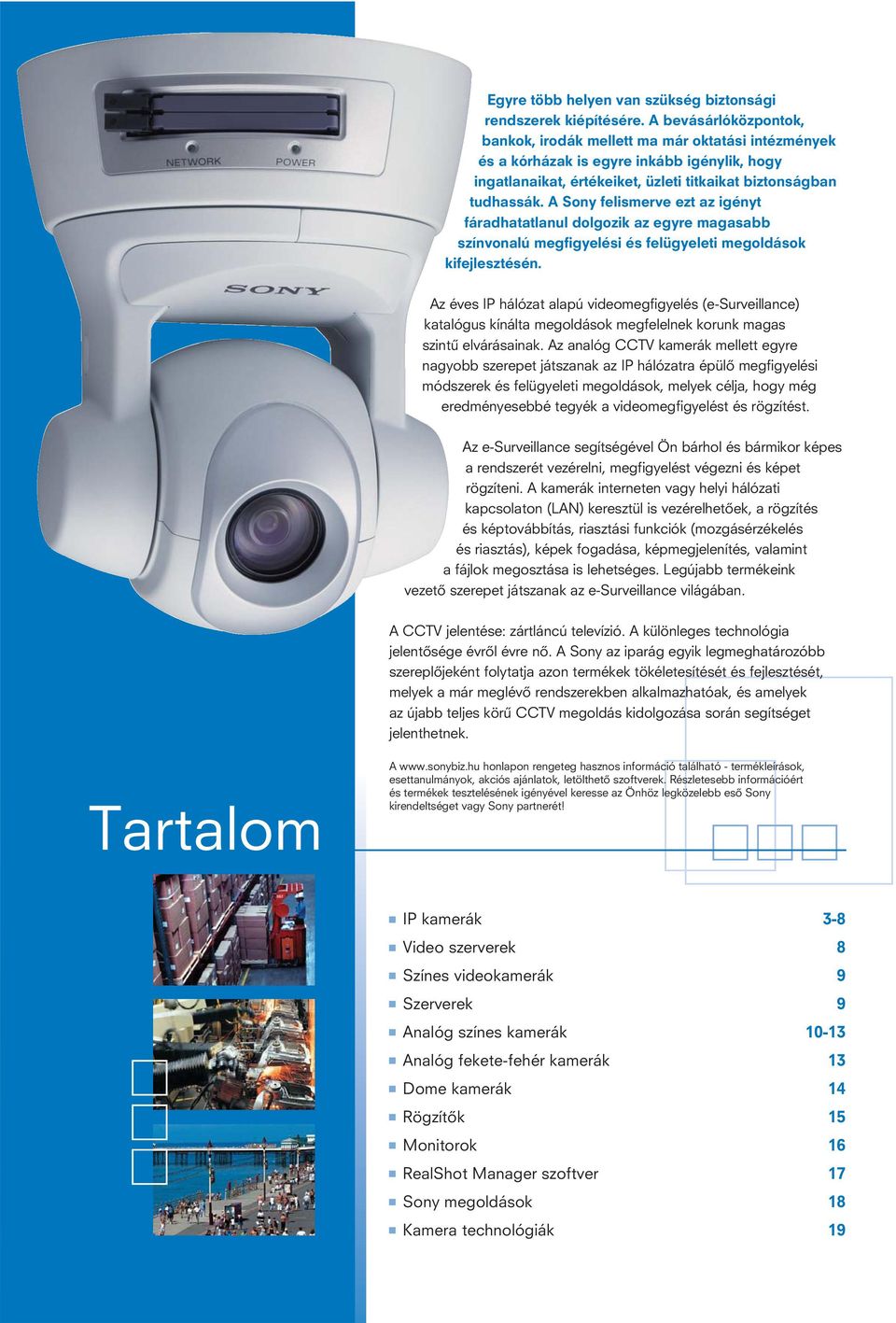

2 Egyre több helyen van szükség biztonsági rendszerek kiépítésére. A bevásárlóközpontok, bankok, irodák mellett ma már oktatási intézmények és a kórházak is egyre inkább igénylik, hogy ingatlanaikat, értékeiket, üzleti titkaikat biztonságban tudhassák. A Sony felismerve ezt az igényt fáradhatatlanul dolgozik az egyre magasabb színvonalú megfigyelési és felügyeleti megoldások kifejlesztésén. Az éves IP hálózat alapú videomegfigyelés (e-surveillance) katalógus kínálta megoldások megfelelnek korunk magas szintû elvárásainak. Az analóg CCTV kamerák mellett egyre nagyobb szerepet játszanak az IP hálózatra épülô megfigyelési módszerek és felügyeleti megoldások, melyek célja, hogy még eredményesebbé tegyék a videomegfigyelést és rögzítést. Az e-surveillance segítségével Ön bárhol és bármikor képes a rendszerét vezérelni, megfigyelést végezni és képet rögzíteni. A kamerák interneten vagy helyi hálózati kapcsolaton (LAN) keresztül is vezérelhetôek, a rögzítés és képtovábbítás, riasztási funkciók (mozgásérzékelés és riasztás), képek fogadása, képmegjelenítés, valamint a fájlok megosztása is lehetséges. Legújabb termékeink vezetô szerepet játszanak az e-surveillance világában. A CCTV jelentése: zártláncú televízió. A különleges technológia jelentôsége évrôl évre nô. A Sony az iparág egyik legmeghatározóbb szereplôjeként folytatja azon termékek tökéletesítését és fejlesztését, melyek a már meglévô rendszerekben alkalmazhatóak, és amelyek az újabb teljes körû CCTV megoldás kidolgozása során segítséget jelenthetnek. Tartalom A honlapon rengeteg hasznos információ található - termékleírások, esettanulmányok, akciós ajánlatok, letölthetô szoftverek. Részletesebb információért és termékek tesztelésének igényével keresse az Önhöz legközelebb esô Sony kirendeltséget vagy Sony partnerét! IP kamerák 3-8 Video szerverek 8 Színes videokamerák 9 Szerverek 9 Analóg színes kamerák Analóg fekete-fehér kamerák 13 Dome kamerák 14 Rögzítôk 15 Monitorok 16 RealShot Manager szoftver 17 Sony megoldások 18 Kamera technológiák 19

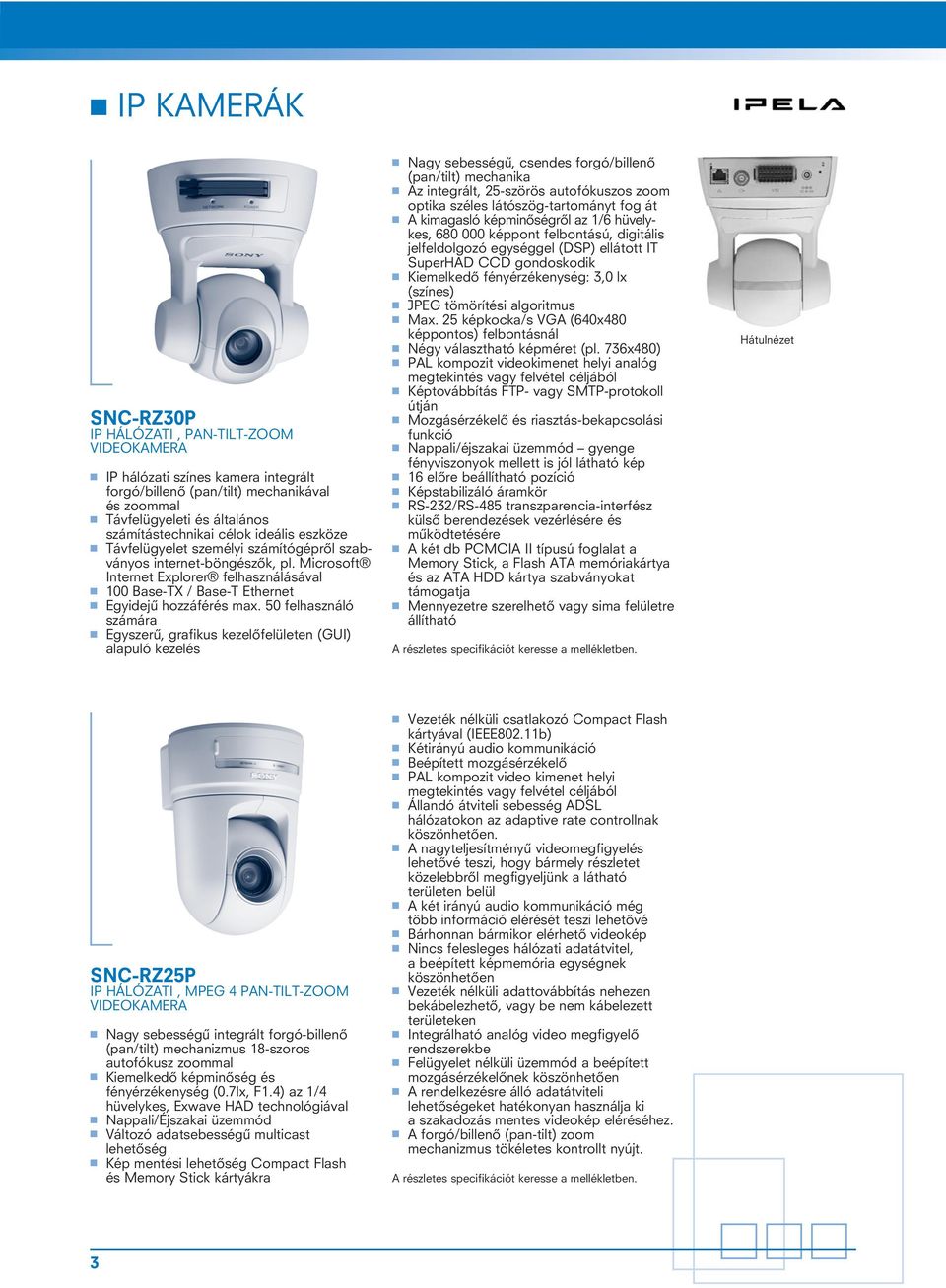

3 IP KAMERÁK SNC-RZ30P IP HÁLÓZATI, PAN-TILT-ZOOM VIDEOKAMERA IP hálózati színes kamera integrált forgó/billenô (pan/tilt) mechanikával és zoommal Távfelügyeleti és általános számítástechnikai célok ideális eszköze Távfelügyelet személyi számítógéprôl szabványos internet-böngészôk, pl. Microsoft Internet Explorer felhasználásával 100 Base-TX / Base-T Ethernet Egyidejû hozzáférés max. 50 felhasználó számára Egyszerû, grafikus kezelôfelületen (GUI) alapuló kezelés Nagy sebességû, csendes forgó/billenô (pan/tilt) mechanika Az integrált, 25-szörös autofókuszos zoom optika széles látószög-tartományt fog át A kimagasló képminôségrôl az 1/6 hüvelykes, képpont felbontású, digitális jelfeldolgozó egységgel (DSP) ellátott IT SuperHAD CCD gondoskodik Kiemelkedô fényérzékenység: 3,0 lx (színes) JPEG tömörítési algoritmus Max. 25 képkocka/s VGA (640x480 képpontos) felbontásnál Négy választható képméret (pl. 736x480) PAL kompozit videokimenet helyi analóg megtekintés vagy felvétel céljából Képtovábbítás FTP- vagy SMTP-protokoll útján Mozgásérzékelô és riasztás-bekapcsolási funkció Nappali/éjszakai üzemmód gyenge fényviszonyok mellett is jól látható kép 16 elôre beállítható pozíció Képstabilizáló áramkör RS-232/RS-485 transzparencia-interfész külsô berendezések vezérlésére és mûködtetésére A két db PCMCIA II típusú foglalat a Memory Stick, a Flash ATA memóriakártya és az ATA HDD kártya szabványokat támogatja Mennyezetre szerelhetô vagy sima felületre állítható SNC-RZ25P IP HÁLÓZATI, MPEG 4 PAN-TILT-ZOOM VIDEOKAMERA Nagy sebességû integrált forgó-billenô (pan/tilt) mechanizmus 18-szoros autofókusz zoommal Kiemelkedô képminôség és fényérzékenység (0.7lx, F1.4) az 1/4 hüvelykes, Exwave HAD technológiával Nappali/Éjszakai üzemmód Változó adatsebességû multicast lehetôség Kép mentési lehetôség Compact Flash és Memory Stick kártyákra Vezeték nélküli csatlakozó Compact Flash kártyával (IEEE802.11b) Kétirányú audio kommunikáció Beépített mozgásérzékelô PAL kompozit video kimenet helyi megtekintés vagy felvétel céljából Állandó átviteli sebesség ADSL hálózatokon az adaptive rate controllnak köszönhetôen. A nagyteljesítményû videomegfigyelés lehetôvé teszi, hogy bármely részletet közelebbrôl megfigyeljünk a látható területen belül A két irányú audio kommunikáció még több információ elérését teszi lehetôvé Bárhonnan bármikor elérhetô videokép Nincs felesleges hálózati adatátvitel, a beépített képmemória egységnek köszönhetôen Vezeték nélküli adattovábbítás nehezen bekábelezhetô, vagy be nem kábelezett területeken Integrálható analóg video megfigyelô rendszerekbe Felügyelet nélküli üzemmód a beépített mozgásérzékelônek köszönhetôen A rendelkezésre álló adatátviteli lehetôségeket hatékonyan használja ki a szakadozás mentes videokép eléréséhez. A forgó/billenô (pan-tilt) zoom mechanizmus tökéletes kontrollt nyújt. 3

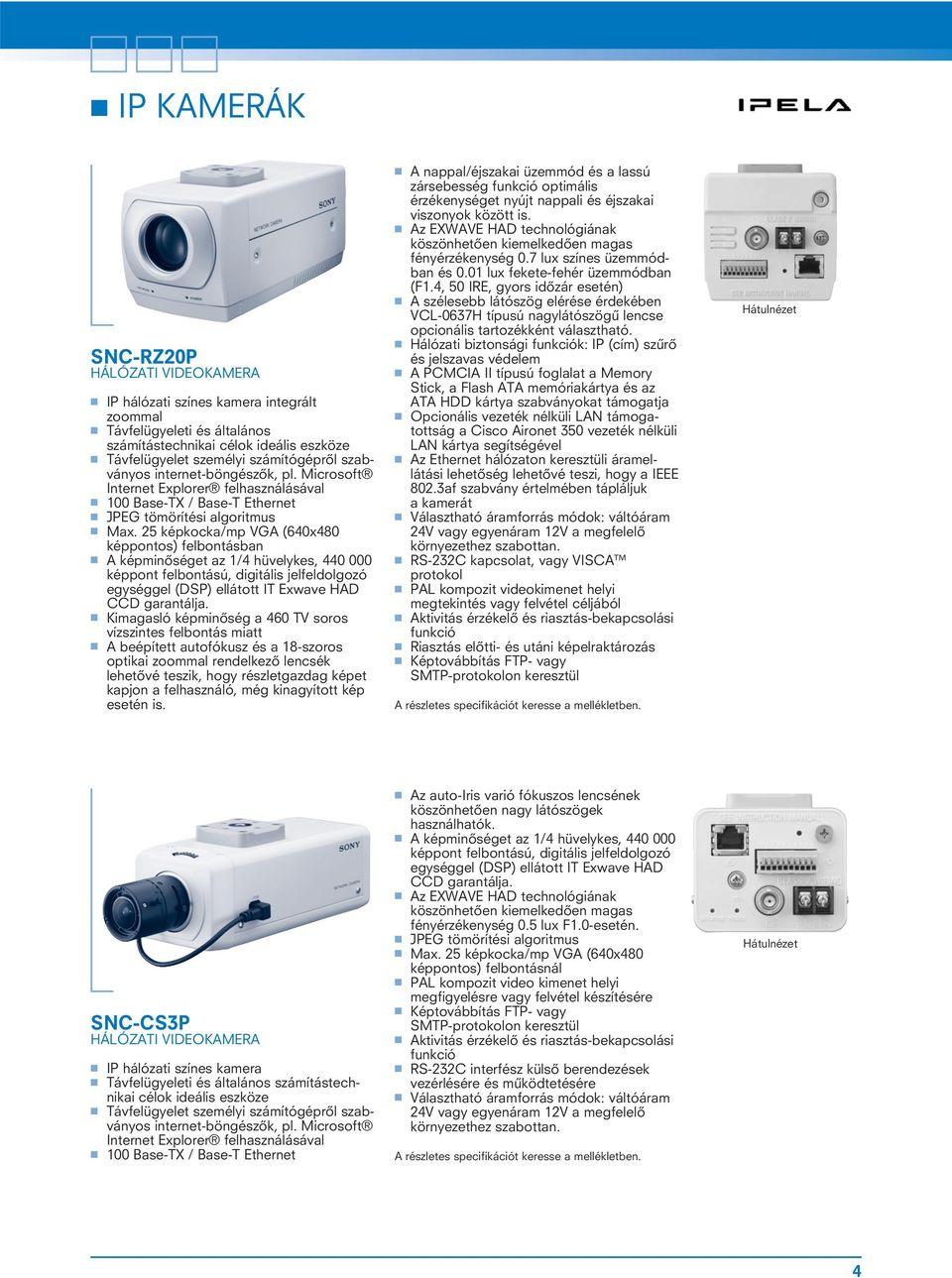

4 IP KAMERÁK SNC-RZ20P HÁLÓZATI VIDEOKAMERA IP hálózati színes kamera integrált zoommal Távfelügyeleti és általános számítástechnikai célok ideális eszköze Távfelügyelet személyi számítógéprôl szabványos internet-böngészôk, pl. Microsoft Internet Explorer felhasználásával 100 Base-TX / Base-T Ethernet JPEG tömörítési algoritmus Max. 25 képkocka/mp VGA (640x480 képpontos) felbontásban A képminôséget az 1/4 hüvelykes, képpont felbontású, digitális jelfeldolgozó egységgel (DSP) ellátott IT Exwave HAD CCD garantálja. Kimagasló képminôség a 460 TV soros vízszintes felbontás miatt A beépített autofókusz és a 18-szoros optikai zoommal rendelkezô lencsék lehetôvé teszik, hogy részletgazdag képet kapjon a felhasználó, még kinagyított kép esetén is. A nappal/éjszakai üzemmód és a lassú zársebesség funkció optimális érzékenységet nyújt nappali és éjszakai viszonyok között is. Az EXWAVE HAD technológiának köszönhetôen kiemelkedôen magas fényérzékenység 0.7 lux színes üzemmódban és 0.01 lux fekete-fehér üzemmódban (F1.4, 50 IRE, gyors idôzár esetén) A szélesebb látószög elérése érdekében VCL-0637H típusú nagylátószögû lencse opcionális tartozékként választható. Hálózati biztonsági funkciók: IP (cím) szûrô és jelszavas védelem A PCMCIA II típusú foglalat a Memory Stick, a Flash ATA memóriakártya és az ATA HDD kártya szabványokat támogatja Opcionális vezeték nélküli LAN támogatottság a Cisco Aironet 350 vezeték nélküli LAN kártya segítségével Az Ethernet hálózaton keresztüli áramellátási lehetôség lehetôvé teszi, hogy a IEEE 802.3af szabvány értelmében tápláljuk a kamerát Választható áramforrás módok: váltóáram 24V vagy egyenáram 12V a megfelelô környezethez szabottan. RS-232C kapcsolat, vagy VISCA protokol PAL kompozit videokimenet helyi megtekintés vagy felvétel céljából Aktivitás érzékelô és riasztás-bekapcsolási funkció Riasztás elôtti- és utáni képelraktározás Képtovábbítás FTP- vagy SMTP-protokolon keresztül SNC-CS3P HÁLÓZATI VIDEOKAMERA IP hálózati színes kamera Távfelügyeleti és általános számítástechnikai célok ideális eszköze Távfelügyelet személyi számítógéprôl szabványos internet-böngészôk, pl. Microsoft Internet Explorer felhasználásával 100 Base-TX / Base-T Ethernet Az auto-iris varió fókuszos lencsének köszönhetôen nagy látószögek használhatók. A képminôséget az 1/4 hüvelykes, képpont felbontású, digitális jelfeldolgozó egységgel (DSP) ellátott IT Exwave HAD CCD garantálja. Az EXWAVE HAD technológiának köszönhetôen kiemelkedôen magas fényérzékenység 0.5 lux F1.0-esetén. JPEG tömörítési algoritmus Max. 25 képkocka/mp VGA (640x480 képpontos) felbontásnál PAL kompozit video kimenet helyi megfigyelésre vagy felvétel készítésére Képtovábbítás FTP- vagy SMTP-protokolon keresztül Aktivitás érzékelô és riasztás-bekapcsolási funkció RS-232C interfész külsô berendezések vezérlésére és mûködtetésére Választható áramforrás módok: váltóáram 24V vagy egyenáram 12V a megfelelô környezethez szabottan. 4

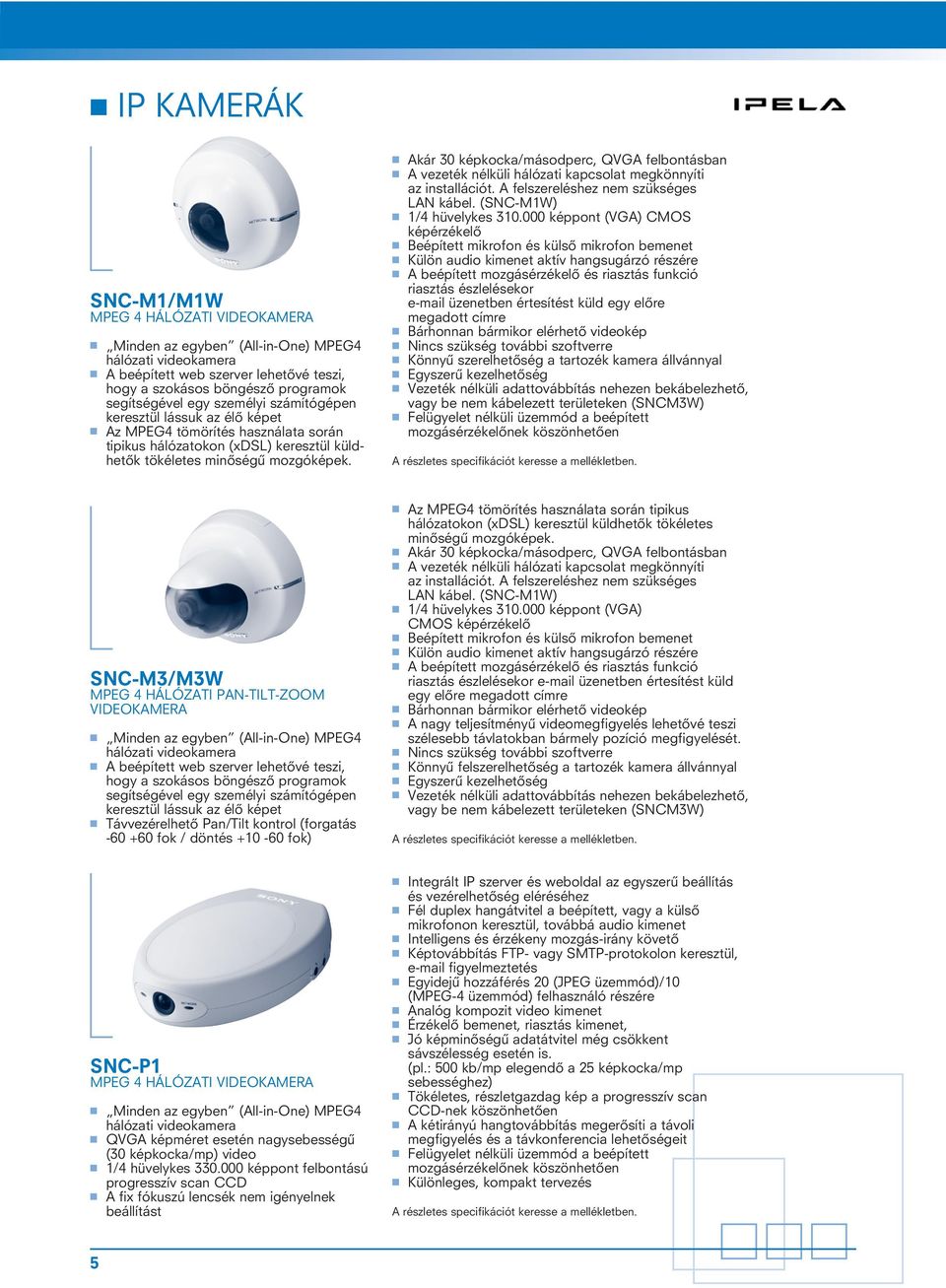

5 IP KAMERÁK SNC-M1/M1W MPEG 4 HÁLÓZATI VIDEOKAMERA Minden az egyben (All-in-One) MPEG4 hálózati videokamera A beépített web szerver lehetôvé teszi, hogy a szokásos böngészô programok segítségével egy személyi számítógépen keresztül lássuk az élô képet Az MPEG4 tömörítés használata során tipikus hálózatokon (xdsl) keresztül küldhetôk tökéletes minôségû mozgóképek. Akár 30 képkocka/másodperc, QVGA felbontásban A vezeték nélküli hálózati kapcsolat megkönnyíti az installációt. A felszereléshez nem szükséges LAN kábel. (SNC-M1W) 1/4 hüvelykes képpont (VGA) CMOS képérzékelô Beépített mikrofon és külsô mikrofon bemenet Külön audio kimenet aktív hangsugárzó részére A beépített mozgásérzékelô és riasztás funkció riasztás észlelésekor üzenetben értesítést küld egy elôre megadott címre Bárhonnan bármikor elérhetô videokép Nincs szükség további szoftverre Könnyû szerelhetôség a tartozék kamera állvánnyal Egyszerû kezelhetôség Vezeték nélküli adattovábbítás nehezen bekábelezhetô, vagy be nem kábelezett területeken (SNCM3W) Felügyelet nélküli üzemmód a beépített mozgásérzékelônek köszönhetôen SNC-M3/M3W MPEG 4 HÁLÓZATI PAN-TILT-ZOOM VIDEOKAMERA Minden az egyben (All-in-One) MPEG4 hálózati videokamera A beépített web szerver lehetôvé teszi, hogy a szokásos böngészô programok segítségével egy személyi számítógépen keresztül lássuk az élô képet Távvezérelhetô Pan/Tilt kontrol (forgatás fok / döntés fok) Az MPEG4 tömörítés használata során tipikus hálózatokon (xdsl) keresztül küldhetôk tökéletes minôségû mozgóképek. Akár 30 képkocka/másodperc, QVGA felbontásban A vezeték nélküli hálózati kapcsolat megkönnyíti az installációt. A felszereléshez nem szükséges LAN kábel. (SNC-M1W) 1/4 hüvelykes képpont (VGA) CMOS képérzékelô Beépített mikrofon és külsô mikrofon bemenet Külön audio kimenet aktív hangsugárzó részére A beépített mozgásérzékelô és riasztás funkció riasztás észlelésekor üzenetben értesítést küld egy elôre megadott címre Bárhonnan bármikor elérhetô videokép A nagy teljesítményû videomegfigyelés lehetôvé teszi szélesebb távlatokban bármely pozíció megfigyelését. Nincs szükség további szoftverre Könnyû felszerelhetôség a tartozék kamera állvánnyal Egyszerû kezelhetôség Vezeték nélküli adattovábbítás nehezen bekábelezhetô, vagy be nem kábelezett területeken (SNCM3W) SNC-P1 MPEG 4 HÁLÓZATI VIDEOKAMERA Minden az egyben (All-in-One) MPEG4 hálózati videokamera QVGA képméret esetén nagysebességû (30 képkocka/mp) video 1/4 hüvelykes képpont felbontású progresszív scan CCD A fix fókuszú lencsék nem igényelnek beállítást Integrált IP szerver és weboldal az egyszerû beállítás és vezérelhetôség eléréséhez Fél duplex hangátvitel a beépített, vagy a külsô mikrofonon keresztül, továbbá audio kimenet Intelligens és érzékeny mozgás-irány követô Képtovábbítás FTP- vagy SMTP-protokolon keresztül, figyelmeztetés Egyidejû hozzáférés 20 (JPEG üzemmód)/10 (MPEG-4 üzemmód) felhasználó részére Analóg kompozit video kimenet Érzékelô bemenet, riasztás kimenet, Jó képminôségû adatátvitel még csökkent sávszélesség esetén is. (pl.: 500 kb/mp elegendô a 25 képkocka/mp sebességhez) Tökéletes, részletgazdag kép a progresszív scan CCD-nek köszönhetôen A kétirányú hangtovábbítás megerôsíti a távoli megfigyelés és a távkonferencia lehetôségeit Felügyelet nélküli üzemmód a beépített mozgásérzékelônek köszönhetôen Különleges, kompakt tervezés 5

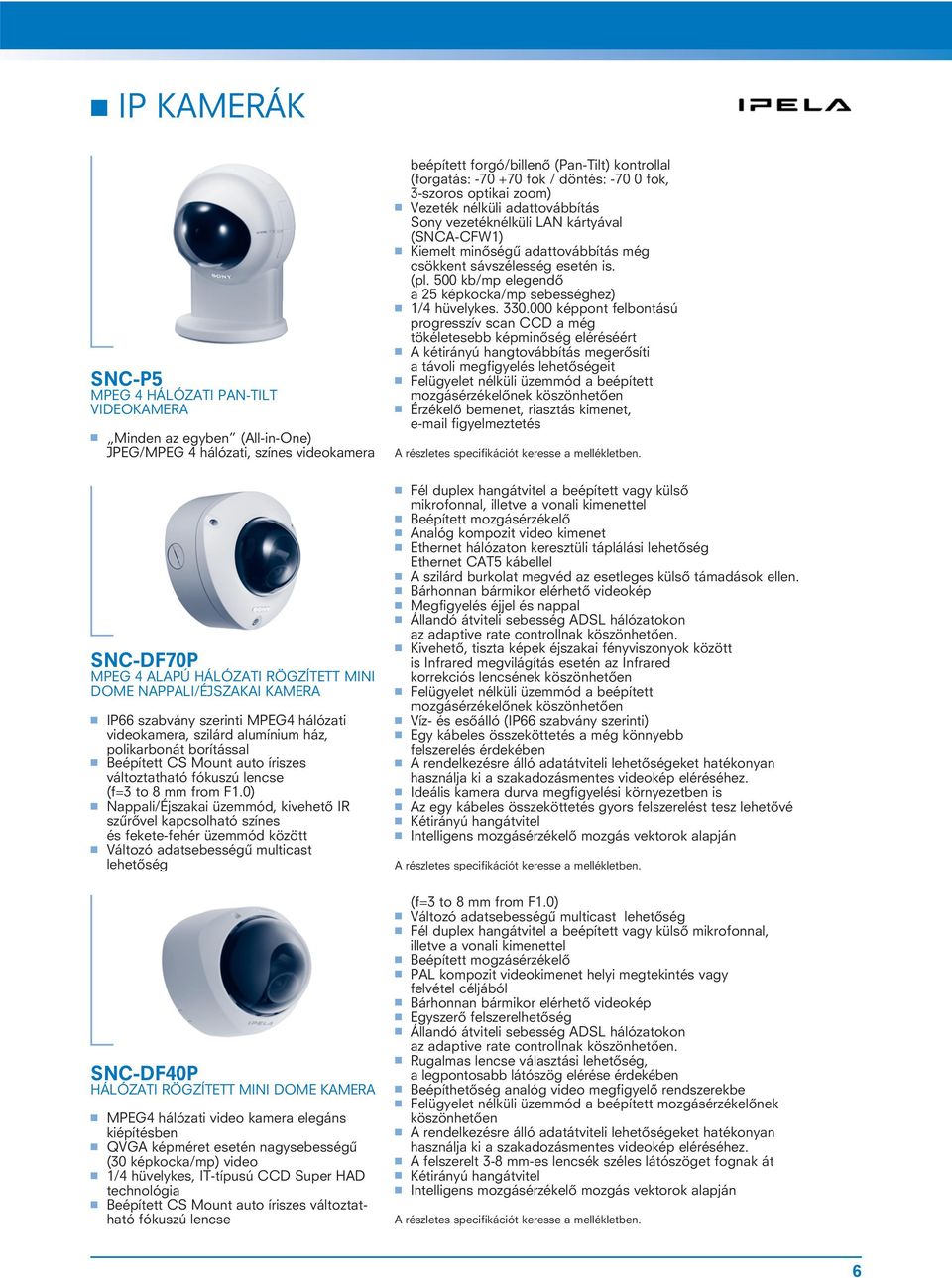

6 IP KAMERÁK SNC-P5 MPEG 4 HÁLÓZATI PAN-TILT VIDEOKAMERA SNC-DF70P MPEG 4 ALAPÚ HÁLÓZATI RÖGZÍTETT MINI DOME NAPPALI/ÉJSZAKAI KAMERA Minden az egyben (All-in-One) JPEG/MPEG 4 hálózati, színes videokamera IP66 szabvány szerinti MPEG4 hálózati videokamera, szilárd alumínium ház, polikarbonát borítással Beépített CS Mount auto íriszes változtatható fókuszú lencse (f=3 to 8 mm from F1.0) Nappali/Éjszakai üzemmód, kivehetô IR szûrôvel kapcsolható színes és fekete-fehér üzemmód között Változó adatsebességû multicast lehetôség SNC-DF40P HÁLÓZATI RÖGZÍTETT MINI DOME KAMERA MPEG4 hálózati video kamera elegáns kiépítésben QVGA képméret esetén nagysebességû (30 képkocka/mp) video 1/4 hüvelykes, IT-típusú CCD Super HAD technológia Beépített CS Mount auto íriszes változtatható fókuszú lencse beépített forgó/billenô (Pan-Tilt) kontrollal (forgatás: fok / döntés: fok, 3-szoros optikai zoom) Vezeték nélküli adattovábbítás Sony vezetéknélküli LAN kártyával (SNCA-CFW1) Kiemelt minôségû adattovábbítás még csökkent sávszélesség esetén is. (pl. 500 kb/mp elegendô a 25 képkocka/mp sebességhez) 1/4 hüvelykes képpont felbontású progresszív scan CCD a még tökéletesebb képminôség eléréséért A kétirányú hangtovábbítás megerôsíti a távoli megfigyelés lehetôségeit Felügyelet nélküli üzemmód a beépített mozgásérzékelônek köszönhetôen Érzékelô bemenet, riasztás kimenet, figyelmeztetés Fél duplex hangátvitel a beépített vagy külsô mikrofonnal, illetve a vonali kimenettel Beépített mozgásérzékelô Analóg kompozit video kimenet Ethernet hálózaton keresztüli táplálási lehetôség Ethernet CAT5 kábellel A szilárd burkolat megvéd az esetleges külsô támadások ellen. Bárhonnan bármikor elérhetô videokép Megfigyelés éjjel és nappal Állandó átviteli sebesség ADSL hálózatokon az adaptive rate controllnak köszönhetôen. Kivehetô, tiszta képek éjszakai fényviszonyok között is Infrared megvilágítás esetén az Infrared korrekciós lencsének köszönhetôen Felügyelet nélküli üzemmód a beépített mozgásérzékelônek köszönhetôen Víz- és esôálló (IP66 szabvány szerinti) Egy kábeles összeköttetés a még könnyebb felszerelés érdekében A rendelkezésre álló adatátviteli lehetôségeket hatékonyan használja ki a szakadozásmentes videokép eléréséhez. Ideális kamera durva megfigyelési környezetben is Az egy kábeles összeköttetés gyors felszerelést tesz lehetôvé Kétirányú hangátvitel Intelligens mozgásérzékelô mozgás vektorok alapján (f=3 to 8 mm from F1.0) Változó adatsebességû multicast lehetôség Fél duplex hangátvitel a beépített vagy külsô mikrofonnal, illetve a vonali kimenettel Beépített mogzásérzékelô PAL kompozit videokimenet helyi megtekintés vagy felvétel céljából Bárhonnan bármikor elérhetô videokép Egyszerô felszerelhetôség Állandó átviteli sebesség ADSL hálózatokon az adaptive rate controllnak köszönhetôen. Rugalmas lencse választási lehetôség, a legpontosabb látószög elérése érdekében Beépíthetôség analóg video megfigyelô rendszerekbe Felügyelet nélküli üzemmód a beépített mozgásérzékelônek köszönhetôen A rendelkezésre álló adatátviteli lehetôségeket hatékonyan használja ki a szakadozásmentes videokép eléréséhez. A felszerelt 3-8 mm-es lencsék széles látószöget fognak át Kétirányú hangátvitel Intelligens mozgásérzékelô mozgás vektorok alapján 6

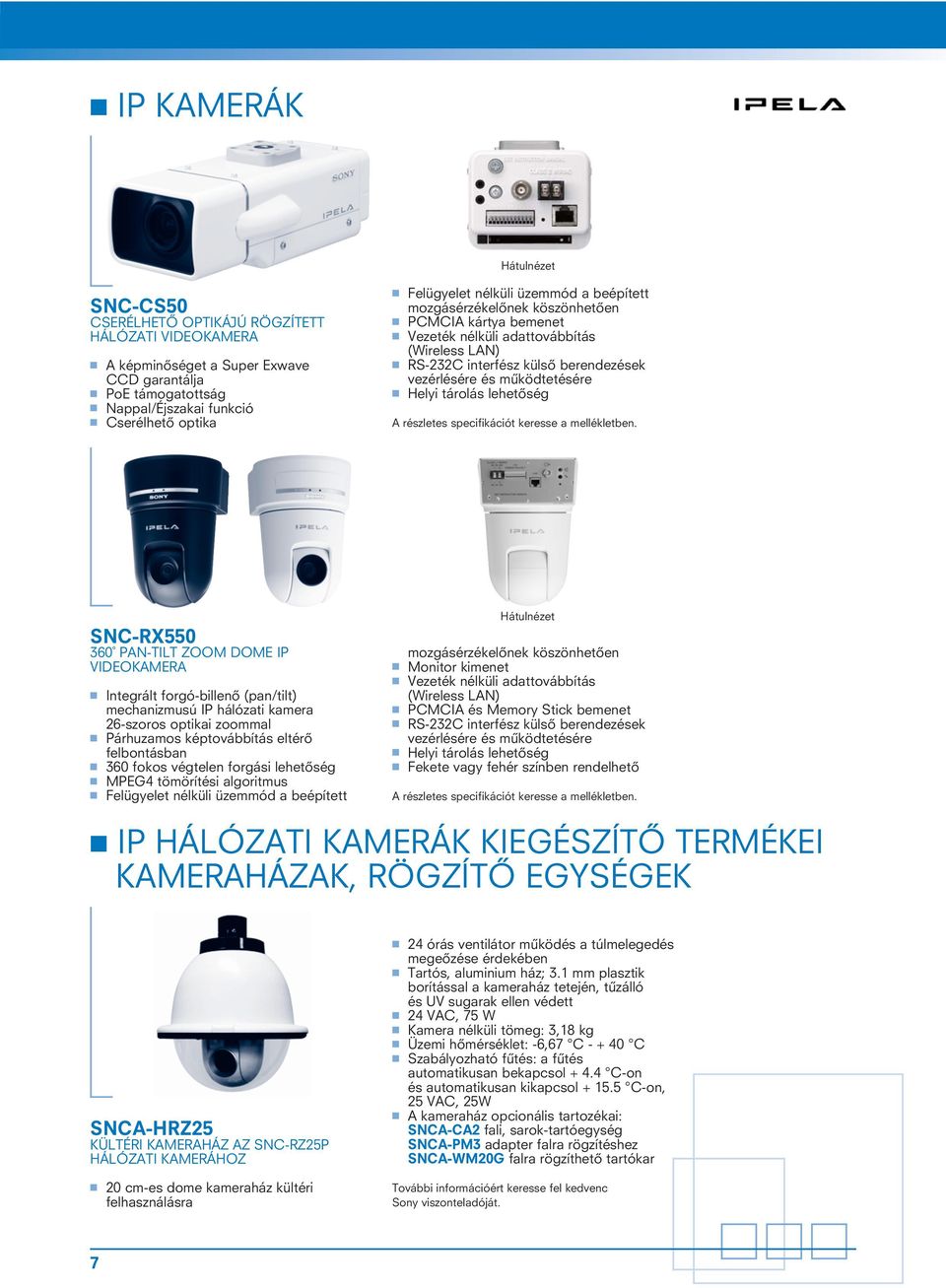

7 IP KAMERÁK SNC-CS50 CSERÉLHETÔ OPTIKÁJÚ RÖGZÍTETT HÁLÓZATI VIDEOKAMERA A képminôséget a Super Exwave CCD garantálja PoE támogatottság Nappal/Éjszakai funkció Cserélhetô optika Felügyelet nélküli üzemmód a beépített mozgásérzékelônek köszönhetôen PCMCIA kártya bemenet Vezeték nélküli adattovábbítás (Wireless LAN) RS-232C interfész külsô berendezések vezérlésére és mûködtetésére Helyi tárolás lehetôség SNC-RX PAN-TILT ZOOM DOME IP VIDEOKAMERA Integrált forgó-billenô (pan/tilt) mechanizmusú IP hálózati kamera 26-szoros optikai zoommal Párhuzamos képtovábbítás eltérô felbontásban 360 fokos végtelen forgási lehetôség MPEG4 tömörítési algoritmus Felügyelet nélküli üzemmód a beépített mozgásérzékelônek köszönhetôen Monitor kimenet Vezeték nélküli adattovábbítás (Wireless LAN) PCMCIA és Memory Stick bemenet RS-232C interfész külsô berendezések vezérlésére és mûködtetésére Helyi tárolás lehetôség Fekete vagy fehér színben rendelhetô IP HÁLÓZATI KAMERÁK KIEGÉSZÍTÔ TERMÉKEI KAMERAHÁZAK, RÖGZÍTÔ EGYSÉGEK SNCA-HRZ25 KÜLTÉRI KAMERAHÁZ AZ SNC-RZ25P HÁLÓZATI KAMERÁHOZ 20 cm-es dome kameraház kültéri felhasználásra 24 órás ventilátor mûködés a túlmelegedés megeôzése érdekében Tartós, aluminium ház; 3.1 mm plasztik borítással a kameraház tetején, tûzálló és UV sugarak ellen védett 24 VAC, 75 W Kamera nélküli tömeg: 3,18 kg Üzemi hômérséklet: -6,67 C C Szabályozható fûtés: a fûtés automatikusan bekapcsol C-on és automatikusan kikapcsol C-on, 25 VAC, 25W A kameraház opcionális tartozékai: SNCA-CA2 fali, sarok-tartóegység SNCA-PM3 adapter falra rögzítéshez SNCA-WM20G falra rögzíthetô tartókar További információért keresse fel kedvenc Sony viszonteladóját. 7

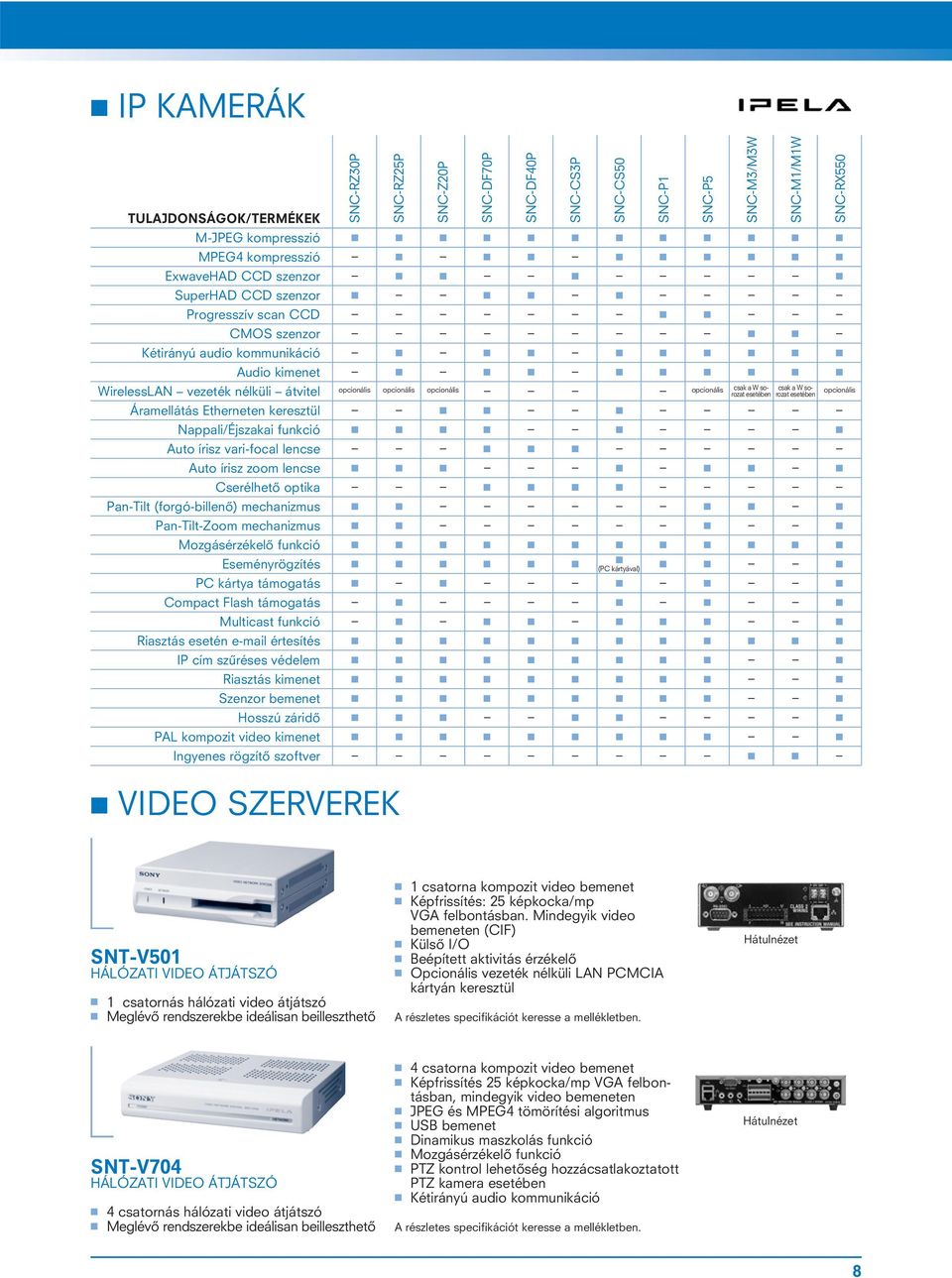

8 8 SNT-V501 HÁLÓZATI VIDEO ÁTJÁTSZÓ 1 csatornás hálózati video átjátszó Meglévô rendszerekbe ideálisan beilleszthetô 1 csatorna kompozit video bemenet Képfrissítés: 25 képkocka/mp VGA felbontásban. Mindegyik video bemeneten (CIF) Külsô I/O Beépített aktivitás érzékelô Opcionális vezeték nélküli LAN PCMCIA kártyán keresztül TULAJDONSÁGOK/TERMÉKEK M-JPEG kompresszió MPEG4 kompresszió ExwaveHAD CCD szenzor SuperHAD CCD szenzor Progresszív scan CCD CMOS szenzor Kétirányú audio kommunikáció Audio kimenet WirelessLAN vezeték nélküli átvitel Áramellátás Etherneten keresztül Nappali/Éjszakai funkció Auto írisz vari-focal lencse Auto írisz zoom lencse Cserélhetô optika Pan-Tilt (forgó-billenô) mechanizmus Pan-Tilt-Zoom mechanizmus Mozgásérzékelô funkció Eseményrögzítés PC kártya támogatás Compact Flash támogatás Multicast funkció Riasztás esetén értesítés IP cím szûréses védelem Riasztás kimenet Szenzor bemenet Hosszú záridô PAL kompozit video kimenet Ingyenes rögzítô szoftver SNC-RZ30P SNC-RZ25P SNC-Z20P SNC-DF70P SNC-DF40P SNC-CS3P SNC-CS50 SNC-P1 SNC-P5 SNC-M3/M3W SNC-M1/M1W SNC-RX550 SNT-V704 HÁLÓZATI VIDEO ÁTJÁTSZÓ 4 csatornás hálózati video átjátszó Meglévô rendszerekbe ideálisan beilleszthetô 4 csatorna kompozit video bemenet Képfrissítés 25 képkocka/mp VGA felbontásban, mindegyik video bemeneten JPEG és MPEG4 tömörítési algoritmus USB bemenet Dinamikus maszkolás funkció Mozgásérzékelô funkció PTZ kontrol lehetôség hozzácsatlakoztatott PTZ kamera esetében Kétirányú audio kommunikáció (PC kártyával) opcionális opcionális opcionális opcionális opcionális csak a W sorozat esetében csak a W sorozat esetében IP KAMERÁK VIDEO SZERVEREK

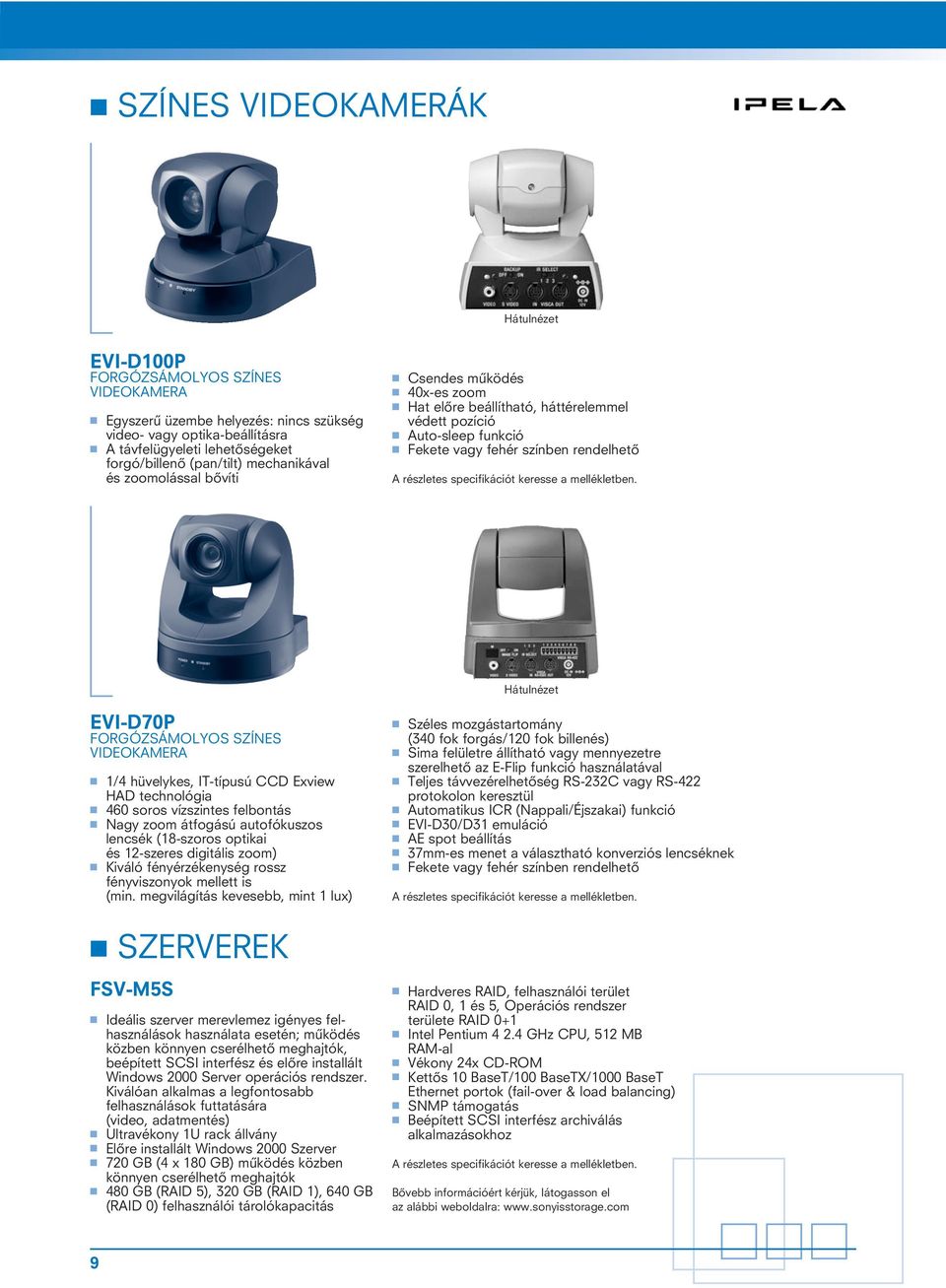

9 SZÍNES VIDEOKAMERÁK EVI-D100P FORGÓZSÁMOLYOS SZÍNES VIDEOKAMERA Egyszerû üzembe helyezés: nincs szükség video- vagy optika-beállításra A távfelügyeleti lehetôségeket forgó/billenô (pan/tilt) mechanikával és zoomolással bôvíti Csendes mûködés 40x-es zoom Hat elôre beállítható, háttérelemmel védett pozíció Auto-sleep funkció Fekete vagy fehér színben rendelhetô EVI-D70P FORGÓZSÁMOLYOS SZÍNES VIDEOKAMERA 1/4 hüvelykes, IT-típusú CCD Exview HAD technológia 460 soros vízszintes felbontás Nagy zoom átfogású autofókuszos lencsék (18-szoros optikai és 12-szeres digitális zoom) Kiváló fényérzékenység rossz fényviszonyok mellett is (min. megvilágítás kevesebb, mint 1 lux) Széles mozgástartomány (340 fok forgás/120 fok billenés) Sima felületre állítható vagy mennyezetre szerelhetô az E-Flip funkció használatával Teljes távvezérelhetôség RS-232C vagy RS-422 protokolon keresztül Automatikus ICR (Nappali/Éjszakai) funkció EVI-D30/D31 emuláció AE spot beállítás 37mm-es menet a választható konverziós lencséknek Fekete vagy fehér színben rendelhetô SZERVEREK FSV-M5S Ideális szerver merevlemez igényes felhasználások használata esetén; mûködés közben könnyen cserélhetô meghajtók, beépített SCSI interfész és elôre installált Windows 2000 Server operációs rendszer. Kiválóan alkalmas a legfontosabb felhasználások futtatására (video, adatmentés) Ultravékony 1U rack állvány Elôre installált Windows 2000 Szerver 720 GB (4 x 180 GB) mûködés közben könnyen cserélhetô meghajtók 480 GB (RAID 5), 320 GB (RAID 1), 640 GB (RAID 0) felhasználói tárolókapacitás Hardveres RAID, felhasználói terület RAID 0, 1 és 5, Operációs rendszer területe RAID 0+1 Intel Pentium GHz CPU, 512 MB RAM-al Vékony 24x CD-ROM Kettôs 10 BaseT/100 BaseTX/1000 BaseT Ethernet portok (fail-over & load balancing) SNMP támogatás Beépített SCSI interfész archiválás alkalmazásokhoz Bôvebb információért kérjük, látogasson el az alábbi weboldalra: 9

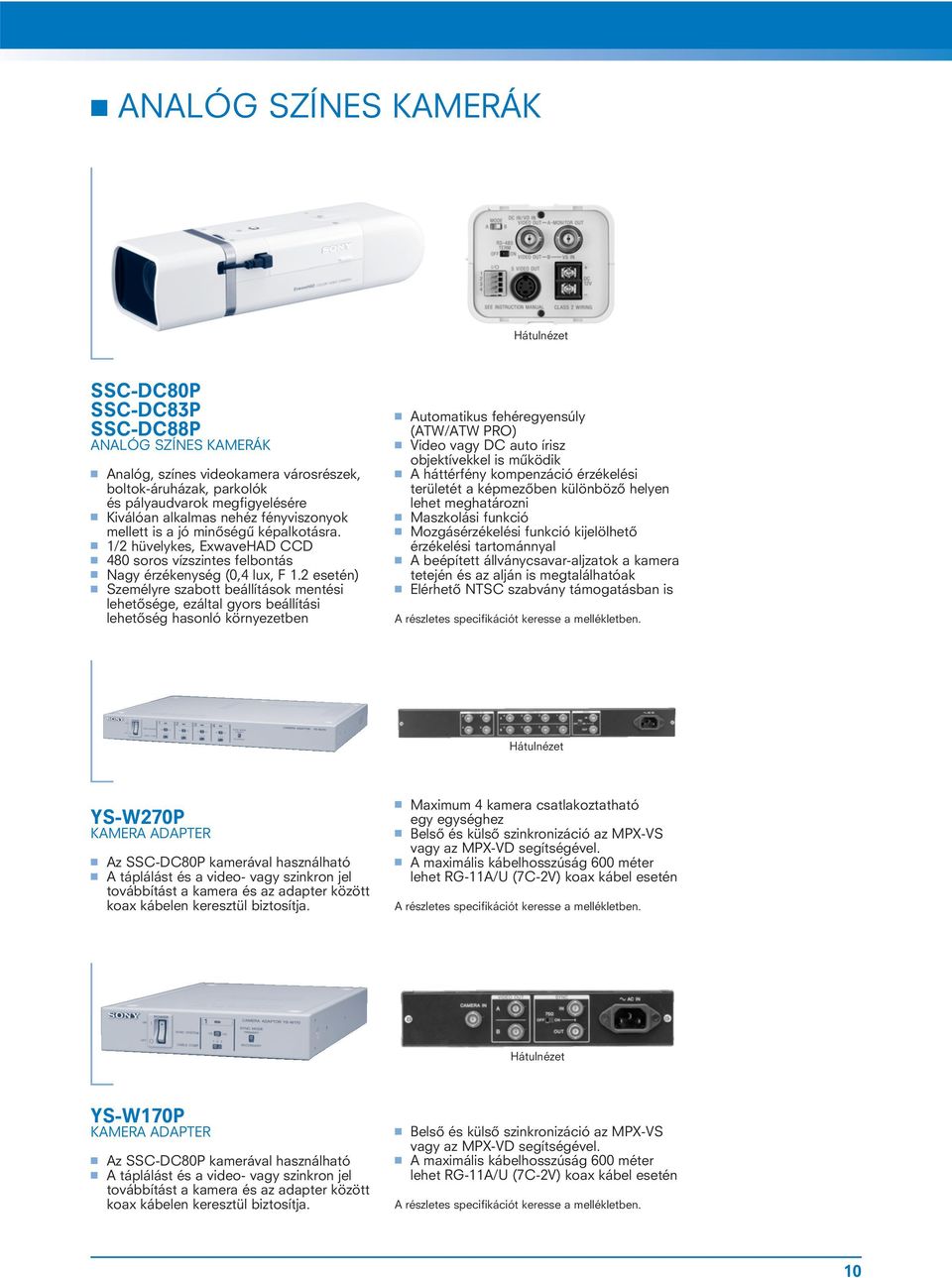

10 ANALÓG SZÍNES KAMERÁK SSC-DC80P SSC-DC83P SSC-DC88P ANALÓG SZÍNES KAMERÁK Analóg, színes videokamera városrészek, boltok-áruházak, parkolók és pályaudvarok megfigyelésére Kiválóan alkalmas nehéz fényviszonyok mellett is a jó minôségû képalkotásra. 1/2 hüvelykes, ExwaveHAD CCD 480 soros vízszintes felbontás Nagy érzékenység (0,4 lux, F 1.2 esetén) Személyre szabott beállítások mentési lehetôsége, ezáltal gyors beállítási lehetôség hasonló környezetben Automatikus fehéregyensúly (ATW/ATW PRO) Video vagy DC auto írisz objektívekkel is mûködik A háttérfény kompenzáció érzékelési területét a képmezôben különbözô helyen lehet meghatározni Maszkolási funkció Mozgásérzékelési funkció kijelölhetô érzékelési tartománnyal A beépített állványcsavar-aljzatok a kamera tetején és az alján is megtalálhatóak Elérhetô NTSC szabvány támogatásban is YS-W270P KAMERA ADAPTER Az SSC-DC80P kamerával használható A táplálást és a video- vagy szinkron jel továbbítást a kamera és az adapter között koax kábelen keresztül biztosítja. Maximum 4 kamera csatlakoztatható egy egységhez Belsô és külsô szinkronizáció az MPX-VS vagy az MPX-VD segítségével. A maximális kábelhosszúság 600 méter lehet RG-11A/U (7C-2V) koax kábel esetén YS-W170P KAMERA ADAPTER Az SSC-DC80P kamerával használható A táplálást és a video- vagy szinkron jel továbbítást a kamera és az adapter között koax kábelen keresztül biztosítja. Belsô és külsô szinkronizáció az MPX-VS vagy az MPX-VD segítségével. A maximális kábelhosszúság 600 méter lehet RG-11A/U (7C-2V) koax kábel esetén 10

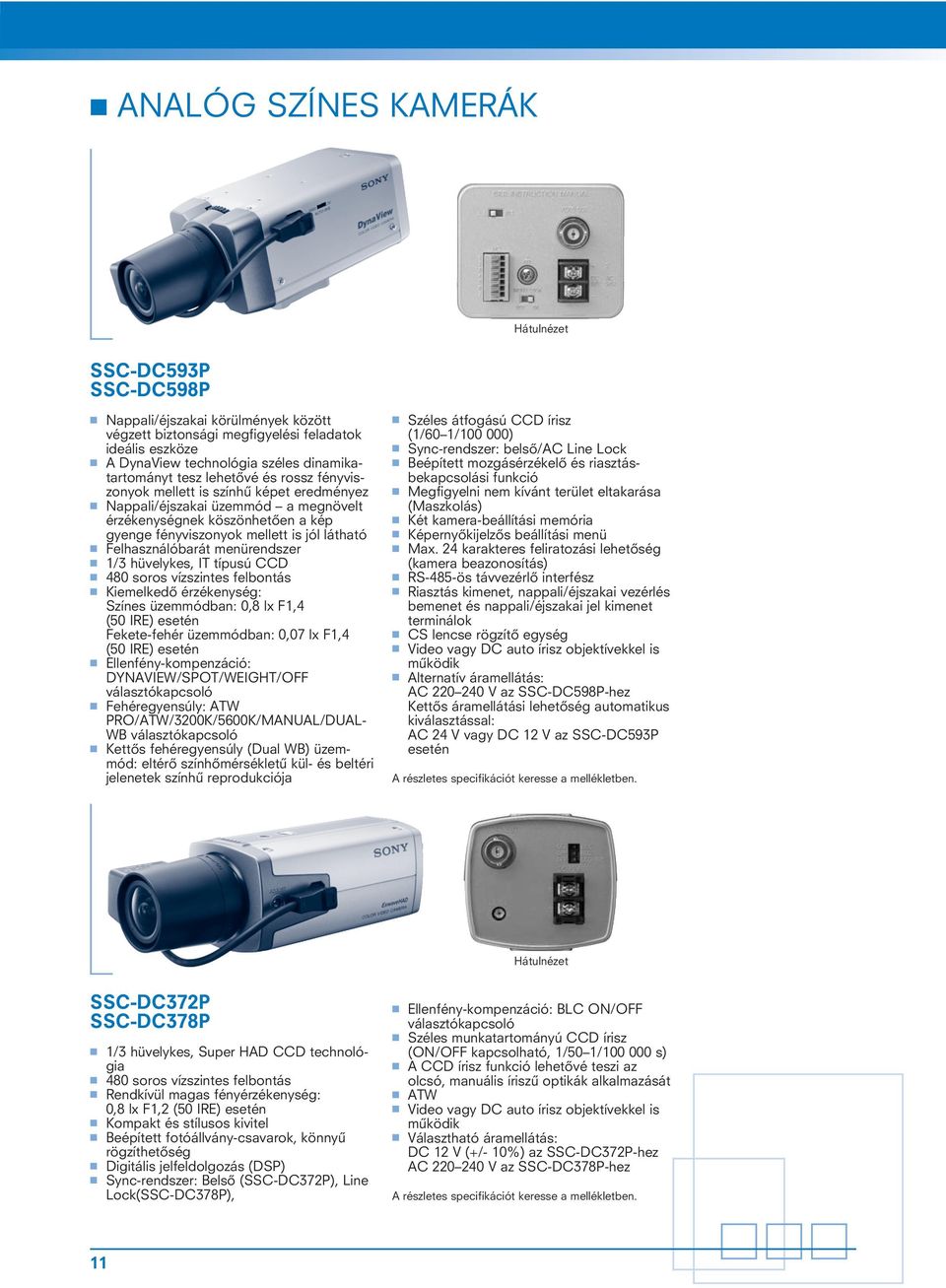

11 ANALÓG SZÍNES KAMERÁK SSC-DC593P SSC-DC598P Nappali/éjszakai körülmények között végzett biztonsági megfigyelési feladatok ideális eszköze A DynaView technológia széles dinamikatartományt tesz lehetôvé és rossz fényviszonyok mellett is színhû képet eredményez Nappali/éjszakai üzemmód a megnövelt érzékenységnek köszönhetôen a kép gyenge fényviszonyok mellett is jól látható Felhasználóbarát menürendszer 1/3 hüvelykes, IT típusú CCD 480 soros vízszintes felbontás Kiemelkedô érzékenység: Színes üzemmódban: 0,8 lx F1,4 (50 IRE) esetén Fekete-fehér üzemmódban: 0,07 lx F1,4 (50 IRE) esetén Ellenfény-kompenzáció: DYNAVIEW/SPOT/WEIGHT/OFF választókapcsoló Fehéregyensúly: ATW PRO/ATW/3200K/5600K/MANUAL/DUAL- WB választókapcsoló Kettôs fehéregyensúly (Dual WB) üzemmód: eltérô színhômérsékletû kül- és beltéri jelenetek színhû reprodukciója Széles átfogású CCD írisz (1/601/ ) Sync-rendszer: belsô/ac Line Lock Beépített mozgásérzékelô és riasztásbekapcsolási funkció Megfigyelni nem kívánt terület eltakarása (Maszkolás) Két kamera-beállítási memória Képernyôkijelzôs beállítási menü Max. 24 karakteres feliratozási lehetôség (kamera beazonosítás) RS-485-ös távvezérlô interfész Riasztás kimenet, nappali/éjszakai vezérlés bemenet és nappali/éjszakai jel kimenet terminálok CS lencse rögzítô egység Video vagy DC auto írisz objektívekkel is mûködik Alternatív áramellátás: AC V az SSC-DC598P-hez Kettôs áramellátási lehetôség automatikus kiválasztással: AC 24 V vagy DC 12 V az SSC-DC593P esetén SSC-DC372P SSC-DC378P 1/3 hüvelykes, Super HAD CCD technológia 480 soros vízszintes felbontás Rendkívül magas fényérzékenység: 0,8 lx F1,2 (50 IRE) esetén Kompakt és stílusos kivitel Beépített fotóállvány-csavarok, könnyû rögzíthetôség Digitális jelfeldolgozás (DSP) Sync-rendszer: Belsô (SSC-DC372P), Line Lock(SSC-DC378P), Ellenfény-kompenzáció: BLC ON/OFF választókapcsoló Széles munkatartományú CCD írisz (ON/OFF kapcsolható, 1/501/ s) A CCD írisz funkció lehetôvé teszi az olcsó, manuális íriszû optikák alkalmazását ATW Video vagy DC auto írisz objektívekkel is mûködik Választható áramellátás: DC 12 V (+/- 10%) az SSC-DC372P-hez AC V az SSC-DC378P-hez 11

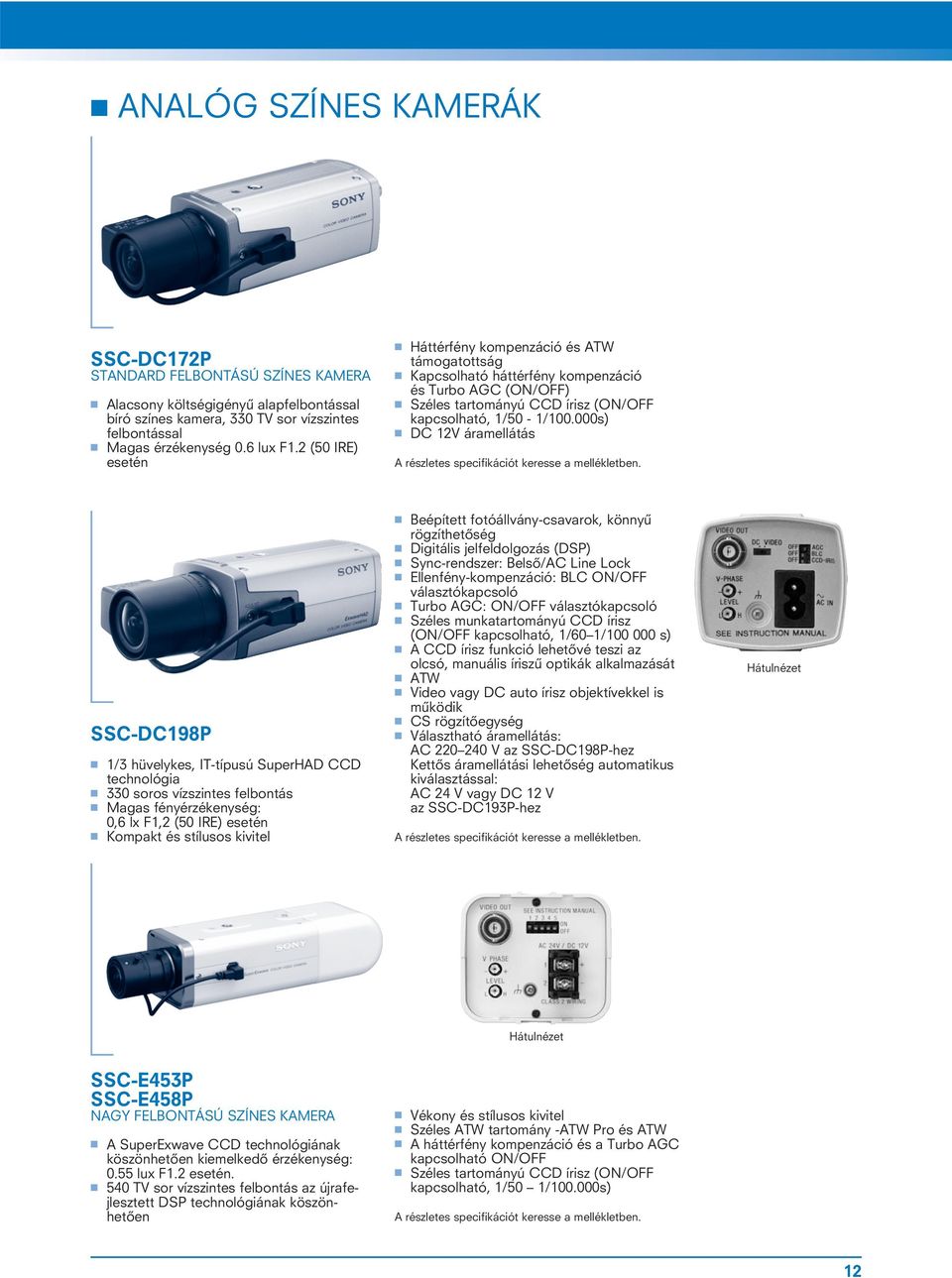

12 ANALÓG SZÍNES KAMERÁK SSC-DC172P STANDARD FELBONTÁSÚ SZÍNES KAMERA Alacsony költségigényû alapfelbontással bíró színes kamera, 330 TV sor vízszintes felbontással Magas érzékenység 0.6 lux F1.2 (50 IRE) esetén Háttérfény kompenzáció és ATW támogatottság Kapcsolható háttérfény kompenzáció és Turbo AGC (ON/OFF) Széles tartományú CCD írisz (ON/OFF kapcsolható, 1/50-1/ s) DC 12V áramellátás SSC-DC198P 1/3 hüvelykes, IT-típusú SuperHAD CCD technológia 330 soros vízszintes felbontás Magas fényérzékenység: 0,6 lx F1,2 (50 IRE) esetén Kompakt és stílusos kivitel Beépített fotóállvány-csavarok, könnyû rögzíthetôség Digitális jelfeldolgozás (DSP) Sync-rendszer: Belsô/AC Line Lock Ellenfény-kompenzáció: BLC ON/OFF választókapcsoló Turbo AGC: ON/OFF választókapcsoló Széles munkatartományú CCD írisz (ON/OFF kapcsolható, 1/601/ s) A CCD írisz funkció lehetôvé teszi az olcsó, manuális íriszû optikák alkalmazását ATW Video vagy DC auto írisz objektívekkel is mûködik CS rögzítôegység Választható áramellátás: AC V az SSC-DC198P-hez Kettôs áramellátási lehetôség automatikus kiválasztással: AC 24 V vagy DC 12 V az SSC-DC193P-hez SSC-E453P SSC-E458P NAGY FELBONTÁSÚ SZÍNES KAMERA A SuperExwave CCD technológiának köszönhetôen kiemelkedô érzékenység: 0.55 lux F1.2 esetén. 540 TV sor vízszintes felbontás az újrafejlesztett DSP technológiának köszönhetôen Vékony és stílusos kivitel Széles ATW tartomány -ATW Pro és ATW A háttérfény kompenzáció és a Turbo AGC kapcsolható ON/OFF Széles tartományú CCD írisz (ON/OFF kapcsolható, 1/50 1/ s) 12

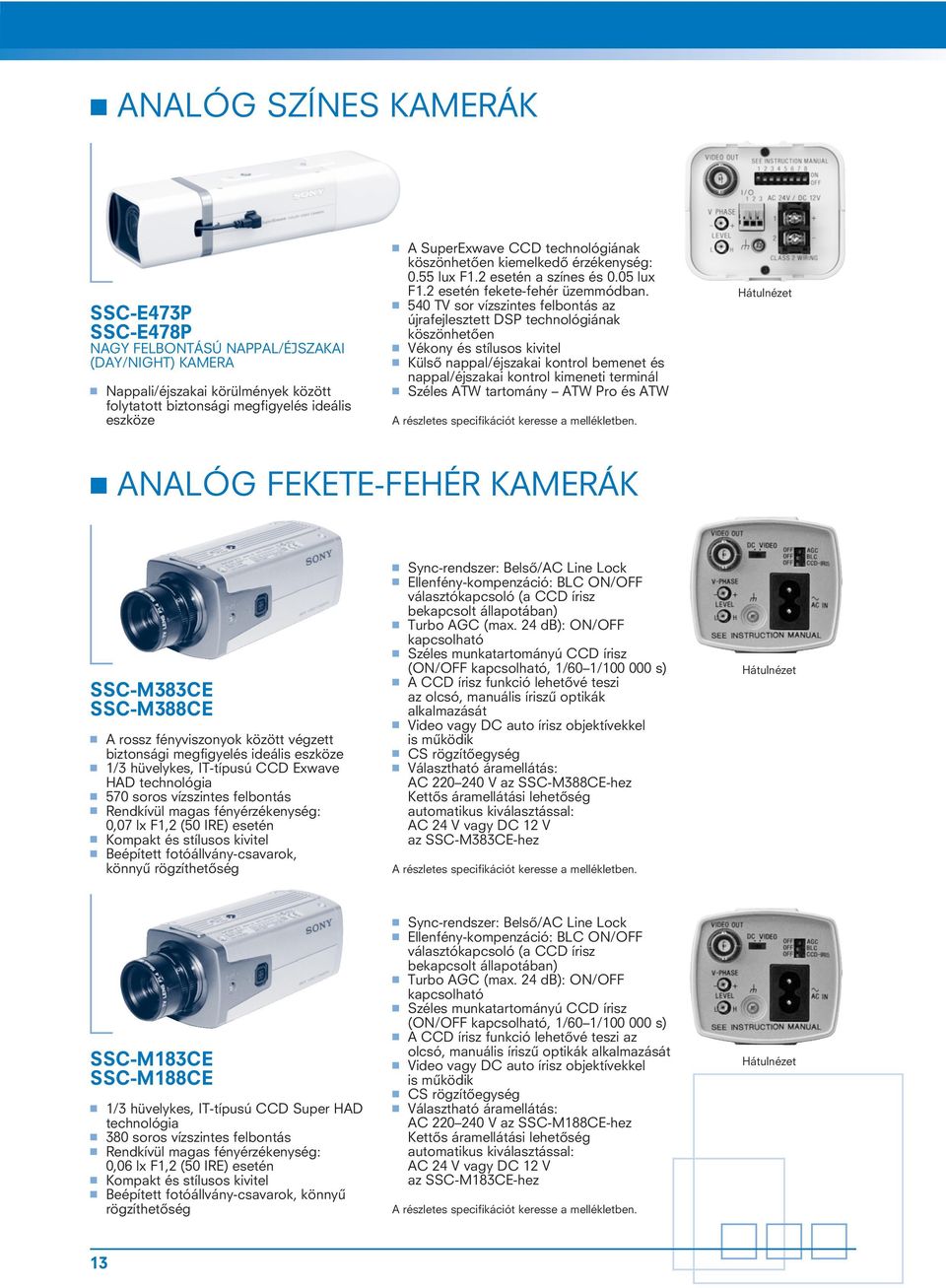

13 ANALÓG SZÍNES KAMERÁK SSC-E473P SSC-E478P NAGY FELBONTÁSÚ NAPPAL/ÉJSZAKAI (DAY/NIGHT) KAMERA Nappali/éjszakai körülmények között folytatott biztonsági megfigyelés ideális eszköze A SuperExwave CCD technológiának köszönhetôen kiemelkedô érzékenység: 0.55 lux F1.2 esetén a színes és 0.05 lux F1.2 esetén fekete-fehér üzemmódban. 540 TV sor vízszintes felbontás az újrafejlesztett DSP technológiának köszönhetôen Vékony és stílusos kivitel Külsô nappal/éjszakai kontrol bemenet és nappal/éjszakai kontrol kimeneti terminál Széles ATW tartomány ATW Pro és ATW ANALÓG FEKETE-FEHÉR KAMERÁK SSC-M383CE SSC-M388CE A rossz fényviszonyok között végzett biztonsági megfigyelés ideális eszköze 1/3 hüvelykes, IT-típusú CCD Exwave HAD technológia 570 soros vízszintes felbontás Rendkívül magas fényérzékenység: 0,07 lx F1,2 (50 IRE) esetén Kompakt és stílusos kivitel Beépített fotóállvány-csavarok, könnyû rögzíthetôség Sync-rendszer: Belsô/AC Line Lock Ellenfény-kompenzáció: BLC ON/OFF választókapcsoló (a CCD írisz bekapcsolt állapotában) Turbo AGC (max. 24 db): ON/OFF kapcsolható Széles munkatartományú CCD írisz (ON/OFF kapcsolható, 1/601/ s) A CCD írisz funkció lehetôvé teszi az olcsó, manuális íriszû optikák alkalmazását Video vagy DC auto írisz objektívekkel is mûködik CS rögzítôegység Választható áramellátás: AC V az SSC-M388CE-hez Kettôs áramellátási lehetôség automatikus kiválasztással: AC 24 V vagy DC 12 V az SSC-M383CE-hez SSC-M183CE SSC-M188CE 1/3 hüvelykes, IT-típusú CCD Super HAD technológia 380 soros vízszintes felbontás Rendkívül magas fényérzékenység: 0,06 lx F1,2 (50 IRE) esetén Kompakt és stílusos kivitel Beépített fotóállvány-csavarok, könnyû rögzíthetôség Sync-rendszer: Belsô/AC Line Lock Ellenfény-kompenzáció: BLC ON/OFF választókapcsoló (a CCD írisz bekapcsolt állapotában) Turbo AGC (max. 24 db): ON/OFF kapcsolható Széles munkatartományú CCD írisz (ON/OFF kapcsolható, 1/601/ s) A CCD írisz funkció lehetôvé teszi az olcsó, manuális íriszû optikák alkalmazását Video vagy DC auto írisz objektívekkel is mûködik CS rögzítôegység Választható áramellátás: AC V az SSC-M188CE-hez Kettôs áramellátási lehetôség automatikus kiválasztással: AC 24 V vagy DC 12 V az SSC-M183CE-hez 13

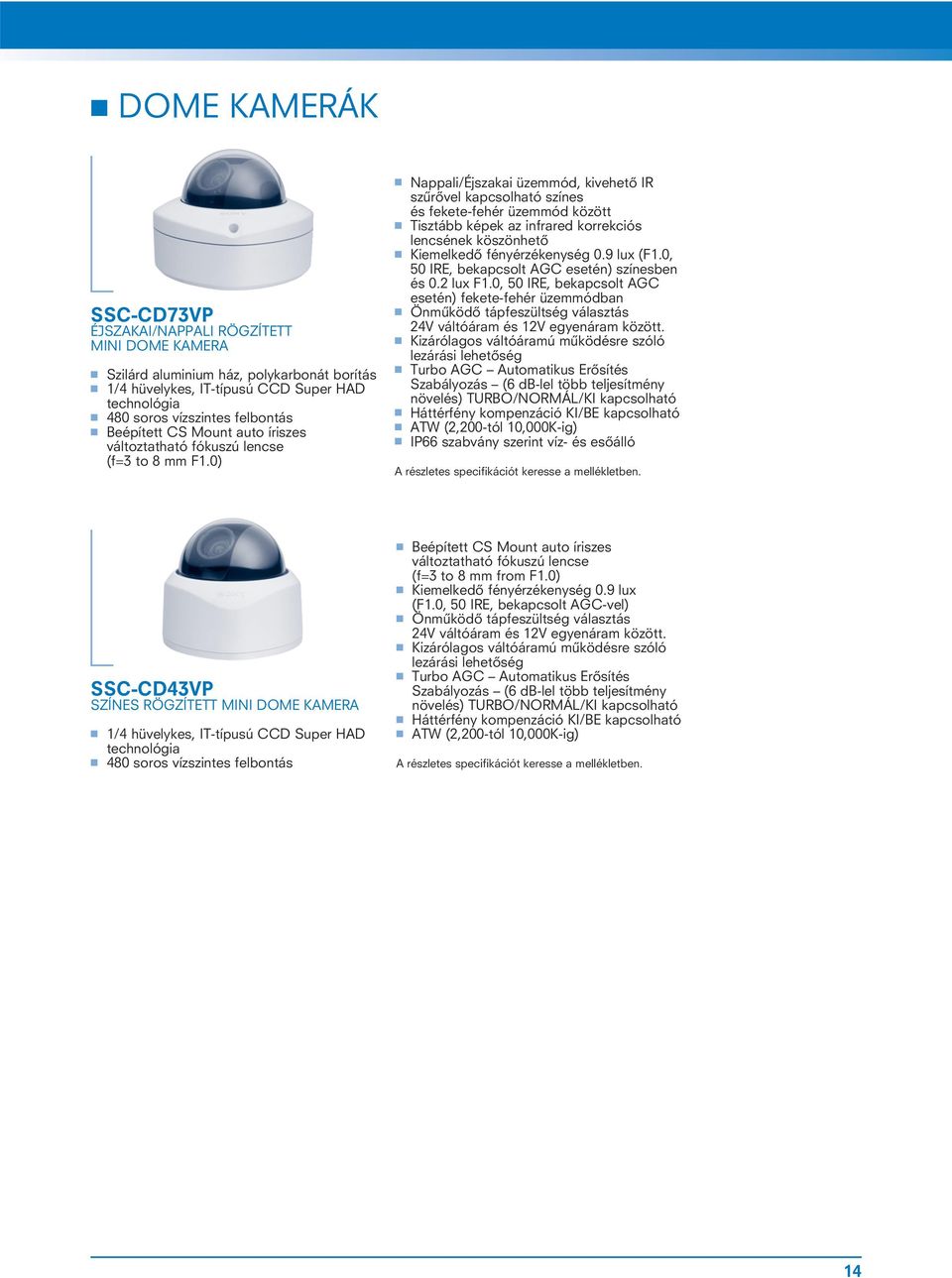

14 DOME KAMERÁK SSC-CD73VP ÉJSZAKAI/NAPPALI RÖGZÍTETT MINI DOME KAMERA Szilárd aluminium ház, polykarbonát borítás 1/4 hüvelykes, IT-típusú CCD Super HAD technológia 480 soros vízszintes felbontás Beépített CS Mount auto íriszes változtatható fókuszú lencse (f=3 to 8 mm F1.0) Nappali/Éjszakai üzemmód, kivehetô IR szûrôvel kapcsolható színes és fekete-fehér üzemmód között Tisztább képek az infrared korrekciós lencsének köszönhetô Kiemelkedô fényérzékenység 0.9 lux (F1.0, 50 IRE, bekapcsolt AGC esetén) színesben és 0.2 lux F1.0, 50 IRE, bekapcsolt AGC esetén) fekete-fehér üzemmódban Önmûködô tápfeszültség választás 24V váltóáram és 12V egyenáram között. Kizárólagos váltóáramú mûködésre szóló lezárási lehetôség Turbo AGC Automatikus Erôsítés Szabályozás (6 db-lel több teljesítmény növelés) TURBO/NORMÁL/KI kapcsolható Háttérfény kompenzáció KI/BE kapcsolható ATW (2,200-tól 10,000K-ig) IP66 szabvány szerint víz- és esôálló SSC-CD43VP SZÍNES RÖGZÍTETT MINI DOME KAMERA 1/4 hüvelykes, IT-típusú CCD Super HAD technológia 480 soros vízszintes felbontás Beépített CS Mount auto íriszes változtatható fókuszú lencse (f=3 to 8 mm from F1.0) Kiemelkedô fényérzékenység 0.9 lux (F1.0, 50 IRE, bekapcsolt AGC-vel) Önmûködô tápfeszültség választás 24V váltóáram és 12V egyenáram között. Kizárólagos váltóáramú mûködésre szóló lezárási lehetôség Turbo AGC Automatikus Erôsítés Szabályozás (6 db-lel több teljesítmény növelés) TURBO/NORMÁL/KI kapcsolható Háttérfény kompenzáció KI/BE kapcsolható ATW (2,200-tól 10,000K-ig) 14

15 RÖGZÍTÔK HSR-X206P 6-CSATORNÁS RÖGZÍTÔ Beépített 6 csatornás multiplexer funkció Kameránként széles látószög-tartományt fog át osztott kijelzôvel 320 GB óriás tároló kapacitás Kiváló képminôségû M-JPEG tömörítés Beépített hálózati csatlakozó Az egyszerû setup menü alkalmas a beállítások gyors elérésére, mint pl. Rögzítési konfiguráció Beépített mozgásérzékelô Öt szintû keresési mód Kép letöltés CompactFlash kártyán keresztül Auto Delete funkció a képadatainak törlésére, hogy a szükségesnél hosszabb ideig ne tárolódjanak Egy csatorna hangfelvétel és visszajátszás A nagy felbontásnak köszönhetôen javítja a felismerési arányt (több mint 500 TV sor) Bármilyen hosszabb ideig tartó történést, mozgást képes rögzíteni Csökkentett meghibásodásból származó kihagyási idôtartam, kedvezô karbantartási költség Esemény visszajátszása alatt is folyamatos, zavartalan felvétel. Bármely esemény egyszerû disztribúciója Bárhonnan és bármikor elérhetô videofelvétel Egydobozos megoldás kicsi CCTV installációkhoz Egyszerû kép átvitel a CompactFlash kártyán keresztül Beépített hálózati csatlakozó Videomagnó típusú elsô panel Szabványos tömörítési formátum HSR-X209P HSR-X216P 9- ILL. 16-CSATORNÁS RÖGZÍTÔ Nagy felbontás és kiváló képminôség Nagy-kapacitású 320 GB (2x160 GB) meghajtók (ATA/ATAPI-5) Magas képfrissítési arány, akár 50 képkocka/mp Beépített Multiplex képesség 16 kamera felvételi anyaga figyelhetô és rögzíthetô egymástól függetlenül (a HSR-X209P-vel összesen 9). Opcionális kártyán keresztüli hálózati kapcsolódási képesség Intelligens keresési funkciók Többszörös adattárolás és Backup sajátosságok Változtatható sebességû képkeresés 2x-es digitális zoom PC-s távvezérlés RS-232C/RS-485-ös protokolon keresztül Video jelvesztés esetén riasztás Áramkimaradás védelem Két biztonsági zár szint (User/Administrator Level) Meghajtó tükrözési funkció Video és telemetrikus virtuális távvezérlés (Opcionális) Különbözô nyelvek (angol, francia, spanyol és német) Idôzítô Riasztás-bekapcsolási funkció Felvétel visszajátszás közben lejátszás (Pre-reverse) 4 elôre beállítható felvételmód Egy csatorna hang Felvétel és visszajátszás Mozgásérzékelô funkció HSR-DCT VIDEO ÉS TELEMETRIKUS VIRTUÁLIS TÁVVEZÉRLÔ Grafikus, háttérvilágítású, 320 x 240 képpont felbontású érintôképernyô 30 helyszíntérkép rögzítésének lehetôsége A három tengelyes joystick segítségével egyszerû kézi Pan-Tilt-Zoom vezérlés Két független RS-485 telemetrikus vezérlés a legáltalánosabb nagy sebességû dóm kamerákkal Gyártó: Videotec S.R.L. A következô termékek használatával: - HSR-X209P - HSR-X216P - YS-DX516P 15

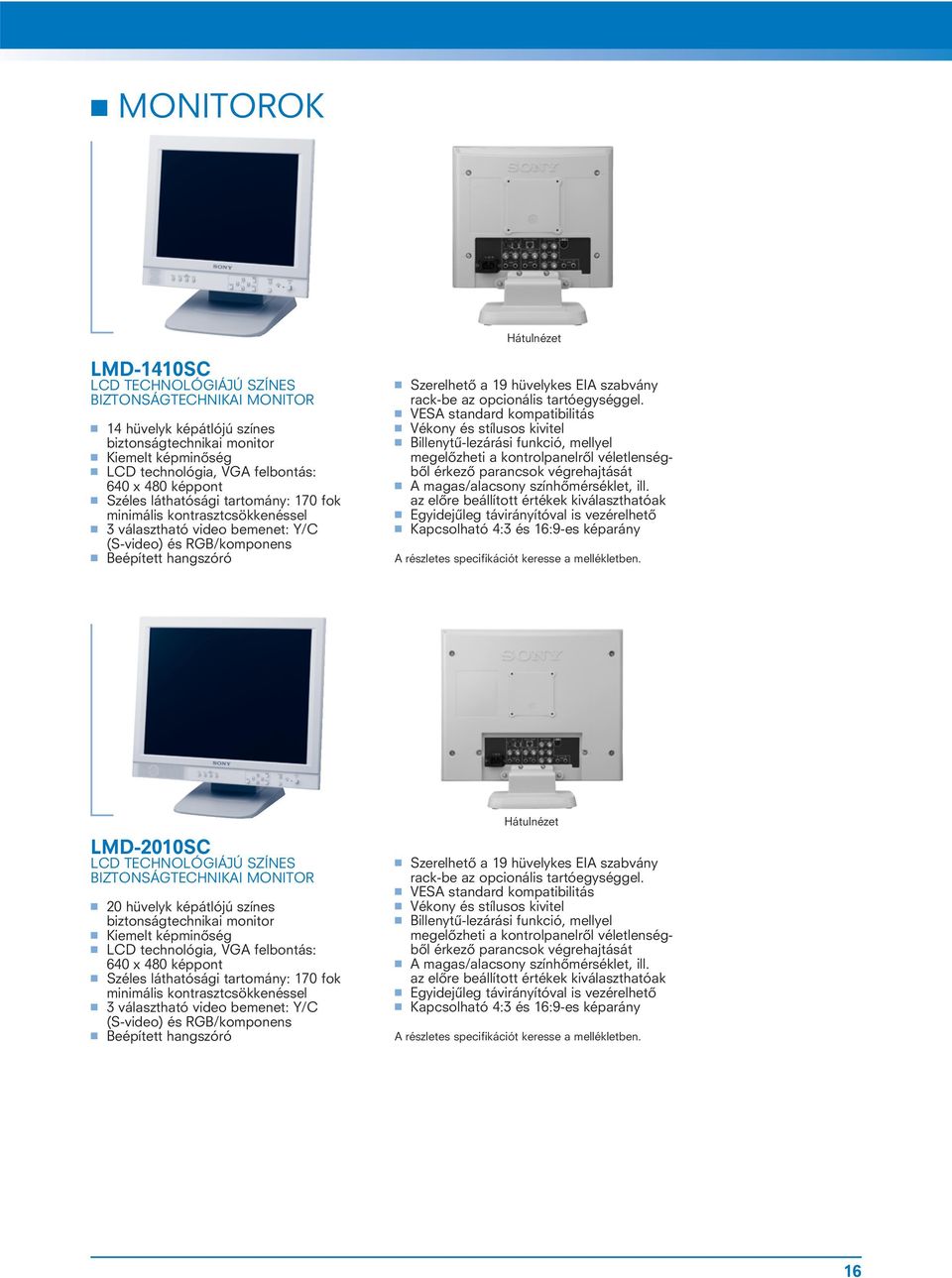

16 MONITOROK LMD-1410SC LCD TECHNOLÓGIÁJÚ SZÍNES BIZTONSÁGTECHNIKAI MONITOR 14 hüvelyk képátlójú színes biztonságtechnikai monitor Kiemelt képminôség LCD technológia, VGA felbontás: 640 x 480 képpont Széles láthatósági tartomány: 170 fok minimális kontrasztcsökkenéssel 3 választható video bemenet: Y/C (S-video) és RGB/komponens Beépített hangszóró Szerelhetô a 19 hüvelykes EIA szabvány rack-be az opcionális tartóegységgel. VESA standard kompatibilitás Vékony és stílusos kivitel Billenytû-lezárási funkció, mellyel megelôzheti a kontrolpanelrôl véletlenségbôl érkezô parancsok végrehajtását A magas/alacsony színhômérséklet, ill. az elôre beállított értékek kiválaszthatóak Egyidejûleg távirányítóval is vezérelhetô Kapcsolható 4:3 és 16:9-es képarány LMD-2010SC LCD TECHNOLÓGIÁJÚ SZÍNES BIZTONSÁGTECHNIKAI MONITOR 20 hüvelyk képátlójú színes biztonságtechnikai monitor Kiemelt képminôség LCD technológia, VGA felbontás: 640 x 480 képpont Széles láthatósági tartomány: 170 fok minimális kontrasztcsökkenéssel 3 választható video bemenet: Y/C (S-video) és RGB/komponens Beépített hangszóró Szerelhetô a 19 hüvelykes EIA szabvány rack-be az opcionális tartóegységgel. VESA standard kompatibilitás Vékony és stílusos kivitel Billenytû-lezárási funkció, mellyel megelôzheti a kontrolpanelrôl véletlenségbôl érkezô parancsok végrehajtását A magas/alacsony színhômérséklet, ill. az elôre beállított értékek kiválaszthatóak Egyidejûleg távirányítóval is vezérelhetô Kapcsolható 4:3 és 16:9-es képarány 16

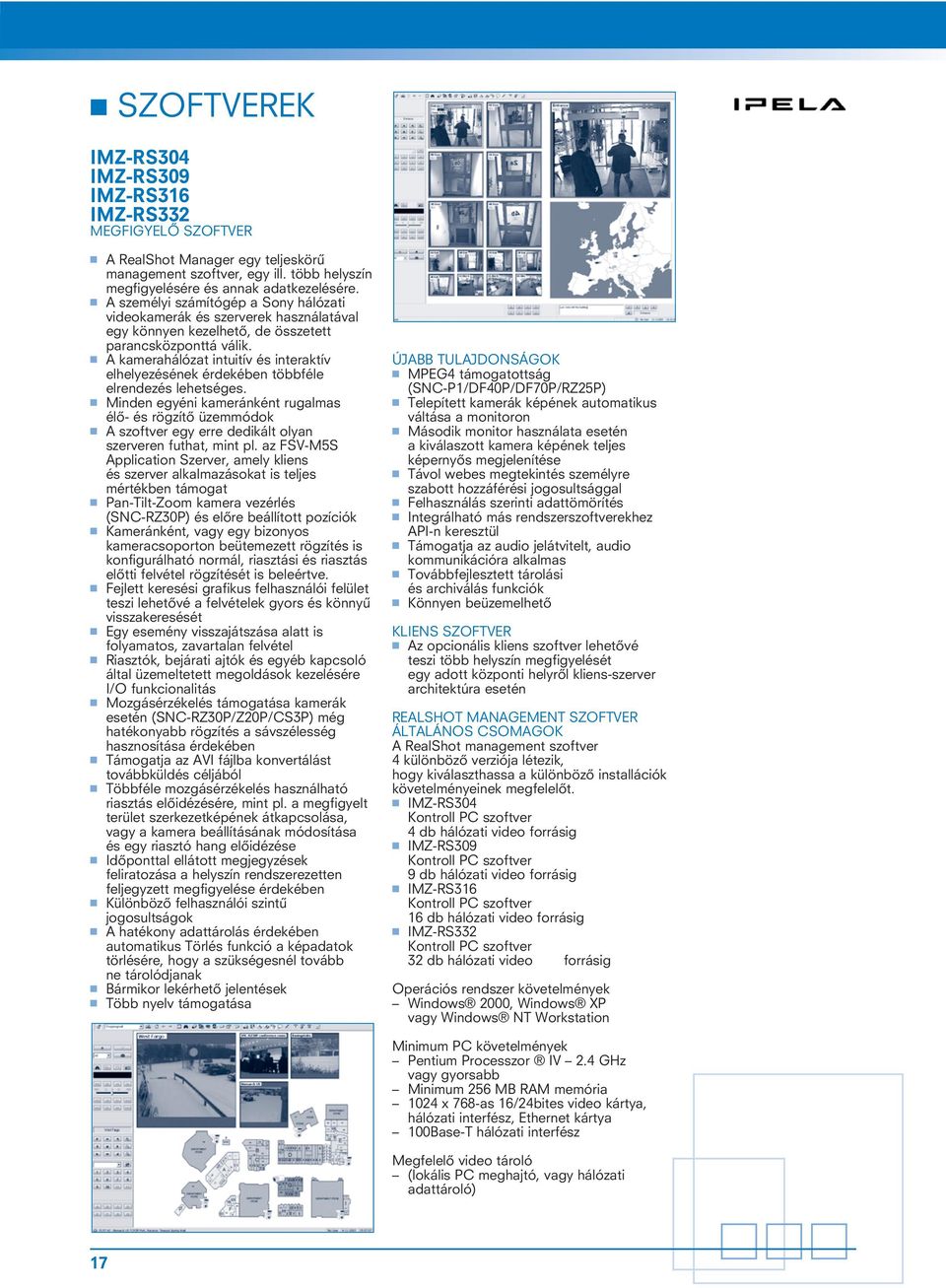

17 SZOFTVEREK IMZ-RS304 IMZ-RS309 IMZ-RS316 IMZ-RS332 MEGFIGYELÔ SZOFTVER A RealShot Manager egy teljeskörû management szoftver, egy ill. több helyszín megfigyelésére és annak adatkezelésére. A személyi számítógép a Sony hálózati videokamerák és szerverek használatával egy könnyen kezelhetô, de összetett parancsközponttá válik. A kamerahálózat intuitív és interaktív elhelyezésének érdekében többféle elrendezés lehetséges. Minden egyéni kameránként rugalmas élô- és rögzítô üzemmódok A szoftver egy erre dedikált olyan szerveren futhat, mint pl. az FSV-M5S Application Szerver, amely kliens és szerver alkalmazásokat is teljes mértékben támogat Pan-Tilt-Zoom kamera vezérlés (SNC-RZ30P) és elôre beállított pozíciók Kameránként, vagy egy bizonyos kameracsoporton beütemezett rögzítés is konfigurálható normál, riasztási és riasztás elôtti felvétel rögzítését is beleértve. Fejlett keresési grafikus felhasználói felület teszi lehetôvé a felvételek gyors és könnyû visszakeresését Egy esemény visszajátszása alatt is folyamatos, zavartalan felvétel Riasztók, bejárati ajtók és egyéb kapcsoló által üzemeltetett megoldások kezelésére I/O funkcionalitás Mozgásérzékelés támogatása kamerák esetén (SNC-RZ30P/Z20P/CS3P) még hatékonyabb rögzítés a sávszélesség hasznosítása érdekében Támogatja az AVI fájlba konvertálást továbbküldés céljából Többféle mozgásérzékelés használható riasztás elôidézésére, mint pl. a megfigyelt terület szerkezetképének átkapcsolása, vagy a kamera beállításának módosítása és egy riasztó hang elôidézése Idôponttal ellátott megjegyzések feliratozása a helyszín rendszerezetten feljegyzett megfigyelése érdekében Különbözô felhasználói szintû jogosultságok A hatékony adattárolás érdekében automatikus Törlés funkció a képadatok törlésére, hogy a szükségesnél tovább ne tárolódjanak Bármikor lekérhetô jelentések Több nyelv támogatása ÚJABB TULAJDONSÁGOK MPEG4 támogatottság (SNC-P1/DF40P/DF70P/RZ25P) Telepített kamerák képének automatikus váltása a monitoron Második monitor használata esetén a kiválaszott kamera képének teljes képernyôs megjelenítése Távol webes megtekintés személyre szabott hozzáférési jogosultsággal Felhasználás szerinti adattömörítés Integrálható más rendszerszoftverekhez API-n keresztül Támogatja az audio jelátvitelt, audio kommunikációra alkalmas Továbbfejlesztett tárolási és archiválás funkciók Könnyen beüzemelhetô KLIENS SZOFTVER Az opcionális kliens szoftver lehetôvé teszi több helyszín megfigyelését egy adott központi helyrôl kliens-szerver architektúra esetén REALSHOT MANAGEMENT SZOFTVER ÁLTALÁNOS CSOMAGOK A RealShot management szoftver 4 különbözô verziója létezik, hogy kiválaszthassa a különbözô installációk követelményeinek megfelelôt. IMZ-RS304 Kontroll PC szoftver 4 db hálózati video forrásig IMZ-RS309 Kontroll PC szoftver 9 db hálózati video forrásig IMZ-RS316 Kontroll PC szoftver 16 db hálózati video forrásig IMZ-RS332 Kontroll PC szoftver 32 db hálózati video forrásig Operációs rendszer követelmények Windows 2000, Windows XP vagy Windows NT Workstation Minimum PC követelmények Pentium Processzor IV 2.4 GHz vagy gyorsabb Minimum 256 MB RAM memória 1024 x 768-as 16/24bites video kártya, hálózati interfész, Ethernet kártya 100Base-T hálózati interfész Megfelelô video tároló (lokális PC meghajtó, vagy hálózati adattároló) 17

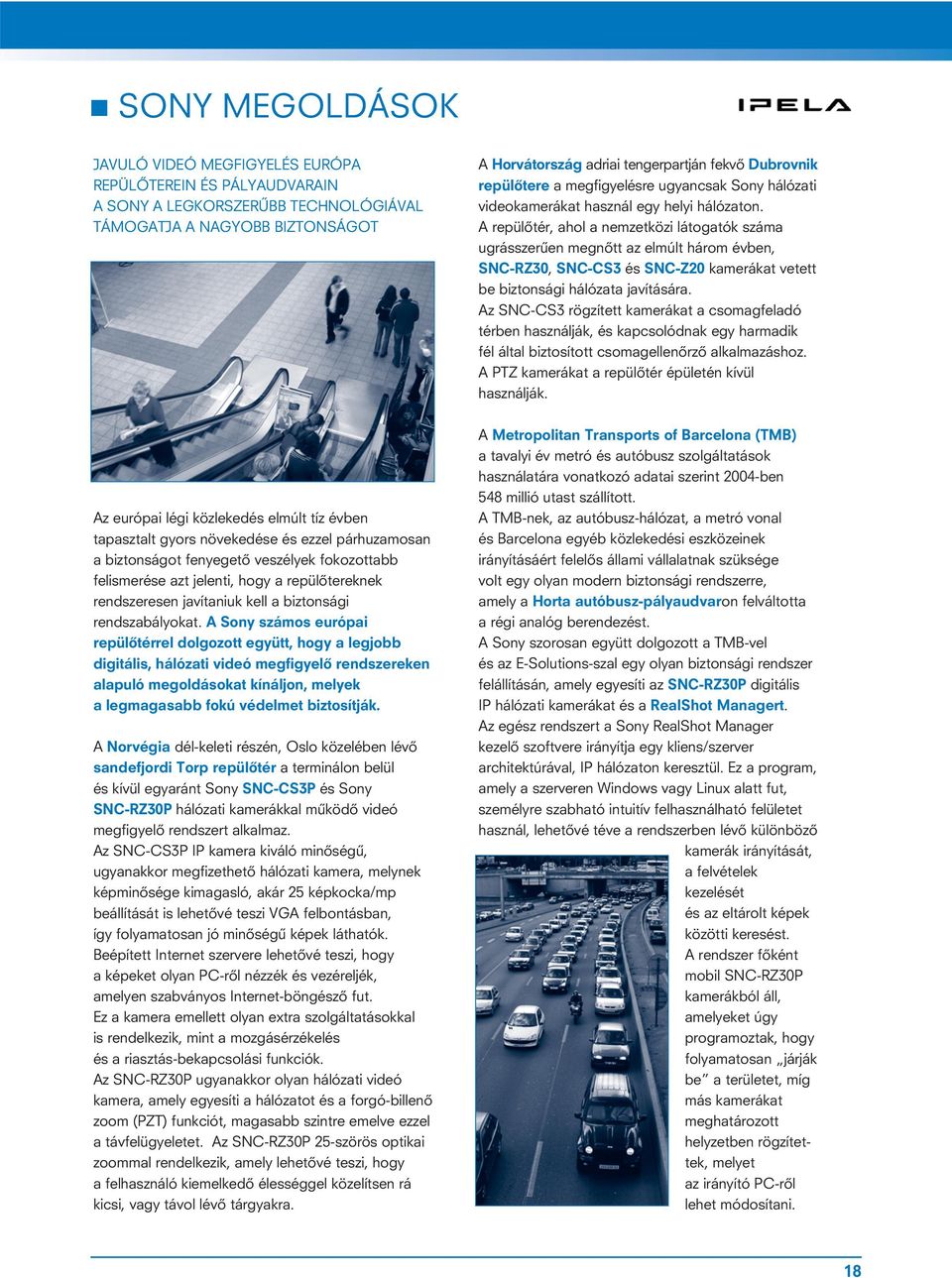

18 SONY MEGOLDÁSOK JAVULÓ VIDEÓ MEGFIGYELÉS EURÓPA REPÜLÔTEREIN ÉS PÁLYAUDVARAIN A SONY A LEGKORSZERÛBB TECHNOLÓGIÁVAL TÁMOGATJA A NAGYOBB BIZTONSÁGOT Az európai légi közlekedés elmúlt tíz évben tapasztalt gyors növekedése és ezzel párhuzamosan a biztonságot fenyegetô veszélyek fokozottabb felismerése azt jelenti, hogy a repülôtereknek rendszeresen javítaniuk kell a biztonsági rendszabályokat. A Sony számos európai repülôtérrel dolgozott együtt, hogy a legjobb digitális, hálózati videó megfigyelô rendszereken alapuló megoldásokat kínáljon, melyek a legmagasabb fokú védelmet biztosítják. A Norvégia dél-keleti részén, Oslo közelében lévô sandefjordi Torp repülôtér a terminálon belül és kívül egyaránt Sony SNC-CS3P és Sony SNC-RZ30P hálózati kamerákkal mûködô videó megfigyelô rendszert alkalmaz. Az SNC-CS3P IP kamera kiváló minôségû, ugyanakkor megfizethetô hálózati kamera, melynek képminôsége kimagasló, akár 25 képkocka/mp beállítását is lehetôvé teszi VGA felbontásban, így folyamatosan jó minôségû képek láthatók. Beépített Internet szervere lehetôvé teszi, hogy a képeket olyan PC-rôl nézzék és vezéreljék, amelyen szabványos Internet-böngészô fut. Ez a kamera emellett olyan extra szolgáltatásokkal is rendelkezik, mint a mozgásérzékelés és a riasztás-bekapcsolási funkciók. Az SNC-RZ30P ugyanakkor olyan hálózati videó kamera, amely egyesíti a hálózatot és a forgó-billenô zoom (PZT) funkciót, magasabb szintre emelve ezzel a távfelügyeletet. Az SNC-RZ30P 25-szörös optikai zoommal rendelkezik, amely lehetôvé teszi, hogy a felhasználó kiemelkedô élességgel közelítsen rá kicsi, vagy távol lévô tárgyakra. A Horvátország adriai tengerpartján fekvô Dubrovnik repülôtere a megfigyelésre ugyancsak Sony hálózati videokamerákat használ egy helyi hálózaton. A repülôtér, ahol a nemzetközi látogatók száma ugrásszerûen megnôtt az elmúlt három évben, SNC-RZ30, SNC-CS3 és SNC-Z20 kamerákat vetett be biztonsági hálózata javítására. Az SNC-CS3 rögzített kamerákat a csomagfeladó térben használják, és kapcsolódnak egy harmadik fél által biztosított csomagellenôrzô alkalmazáshoz. A PTZ kamerákat a repülôtér épületén kívül használják. A Metropolitan Transports of Barcelona (TMB) a tavalyi év metró és autóbusz szolgáltatások használatára vonatkozó adatai szerint 2004-ben 548 millió utast szállított. A TMB-nek, az autóbusz-hálózat, a metró vonal és Barcelona egyéb közlekedési eszközeinek irányításáért felelôs állami vállalatnak szüksége volt egy olyan modern biztonsági rendszerre, amely a Horta autóbusz-pályaudvaron felváltotta a régi analóg berendezést. A Sony szorosan együtt dolgozott a TMB-vel és az E-Solutions-szal egy olyan biztonsági rendszer felállításán, amely egyesíti az SNC-RZ30P digitális IP hálózati kamerákat és a RealShot Managert. Az egész rendszert a Sony RealShot Manager kezelô szoftvere irányítja egy kliens/szerver architektúrával, IP hálózaton keresztül. Ez a program, amely a szerveren Windows vagy Linux alatt fut, személyre szabható intuitív felhasználható felületet használ, lehetôvé téve a rendszerben lévô különbözô kamerák irányítását, a felvételek kezelését és az eltárolt képek közötti keresést. A rendszer fôként mobil SNC-RZ30P kamerákból áll, amelyeket úgy programoztak, hogy folyamatosan járják be a területet, míg más kamerákat meghatározott helyzetben rögzítettek, melyet az irányító PC-rôl lehet módosítani. 18

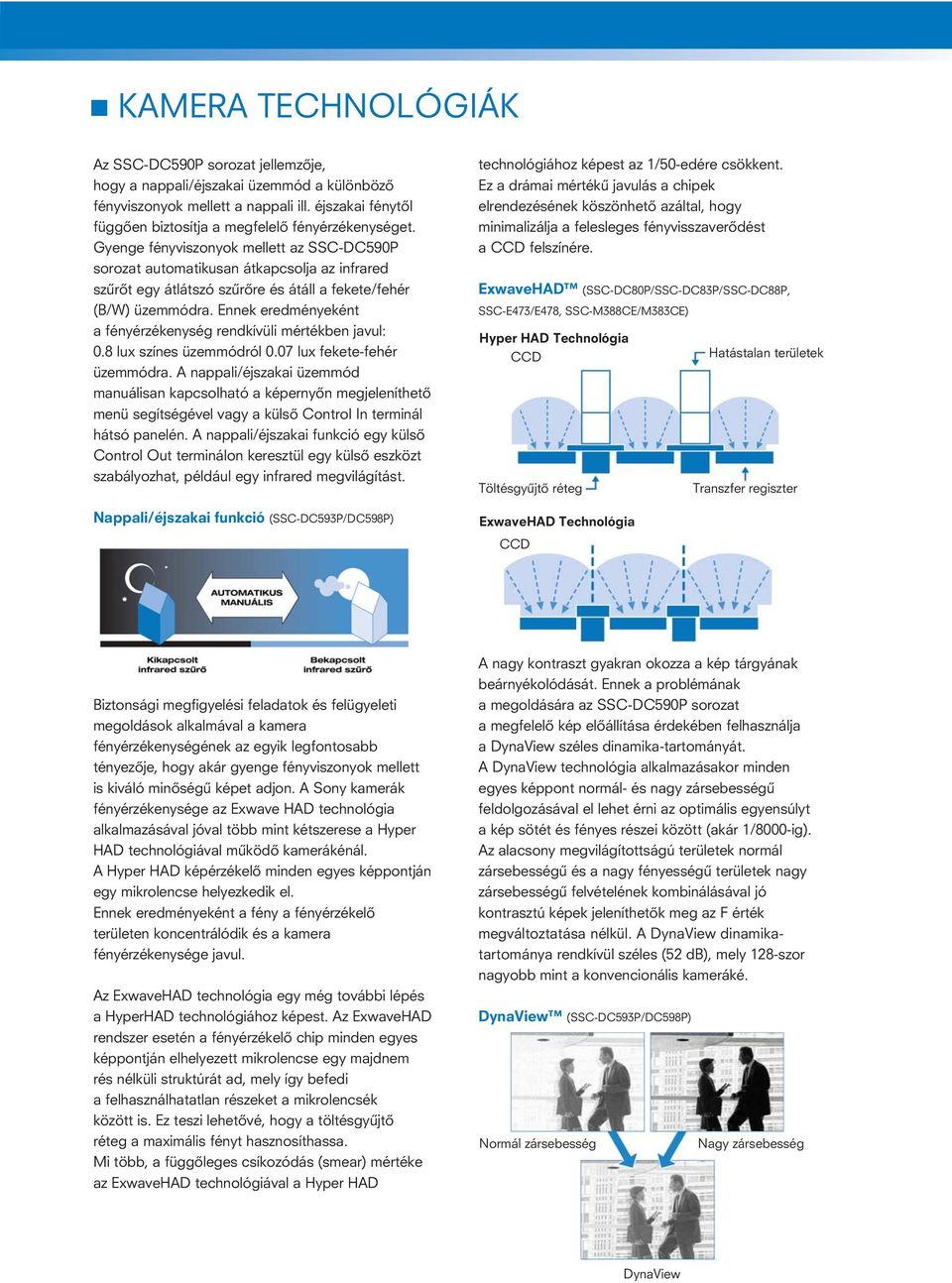

19 KAMERA TECHNOLÓGIÁK Az SSC-DC590P sorozat jellemzôje, hogy a nappali/éjszakai üzemmód a különbözô fényviszonyok mellett a nappali ill. éjszakai fénytôl függôen biztosítja a megfelelô fényérzékenységet. Gyenge fényviszonyok mellett az SSC-DC590P sorozat automatikusan átkapcsolja az infrared szûrôt egy átlátszó szûrôre és átáll a fekete/fehér (B/W) üzemmódra. Ennek eredményeként a fényérzékenység rendkívüli mértékben javul: 0.8 lux színes üzemmódról 0.07 lux fekete-fehér üzemmódra. A nappali/éjszakai üzemmód manuálisan kapcsolható a képernyôn megjeleníthetô menü segítségével vagy a külsô Control In terminál hátsó panelén. A nappali/éjszakai funkció egy külsô Control Out terminálon keresztül egy külsô eszközt szabályozhat, például egy infrared megvilágítást. Nappali/éjszakai funkció (SSC-DC593P/DC598P) technológiához képest az 1/50-edére csökkent. Ez a drámai mértékû javulás a chipek elrendezésének köszönhetô azáltal, hogy minimalizálja a felesleges fényvisszaverôdést a CCD felszínére. ExwaveHAD (SSC-DC80P/SSC-DC83P/SSC-DC88P, SSC-E473/E478, SSC-M388CE/M383CE) Hyper HAD Technológia CCD Töltésgyûjtô réteg ExwaveHAD Technológia CCD Hatástalan területek Transzfer regiszter Biztonsági megfigyelési feladatok és felügyeleti megoldások alkalmával a kamera fényérzékenységének az egyik legfontosabb tényezôje, hogy akár gyenge fényviszonyok mellett is kiváló minôségû képet adjon. A Sony kamerák fényérzékenysége az Exwave HAD technológia alkalmazásával jóval több mint kétszerese a Hyper HAD technológiával mûködô kamerákénál. A Hyper HAD képérzékelô minden egyes képpontján egy mikrolencse helyezkedik el. Ennek eredményeként a fény a fényérzékelô területen koncentrálódik és a kamera fényérzékenysége javul. Az ExwaveHAD technológia egy még további lépés a HyperHAD technológiához képest. Az ExwaveHAD rendszer esetén a fényérzékelô chip minden egyes képpontján elhelyezett mikrolencse egy majdnem rés nélküli struktúrát ad, mely így befedi a felhasználhatatlan részeket a mikrolencsék között is. Ez teszi lehetôvé, hogy a töltésgyûjtô réteg a maximális fényt hasznosíthassa. Mi több, a függôleges csíkozódás (smear) mértéke az ExwaveHAD technológiával a Hyper HAD A nagy kontraszt gyakran okozza a kép tárgyának beárnyékolódását. Ennek a problémának a megoldására az SSC-DC590P sorozat a megfelelô kép elôállítása érdekében felhasználja a DynaView széles dinamika-tartományát. A DynaView technológia alkalmazásakor minden egyes képpont normál- és nagy zársebességû feldolgozásával el lehet érni az optimális egyensúlyt a kép sötét és fényes részei között (akár 1/8000-ig). Az alacsony megvilágítottságú területek normál zársebességû és a nagy fényességû területek nagy zársebességû felvételének kombinálásával jó kontrasztú képek jeleníthetôk meg az F érték megváltoztatása nélkül. A DynaView dinamikatartománya rendkívül széles (52 db), mely 128-szor nagyobb mint a konvencionális kameráké. DynaView (SSC-DC593P/DC598P) Normál zársebesség Nagy zársebesség DynaView

20 Sony Hungária Kft Budapest, Árpád fejedelem útja Telefon: (1)
