ÁBRÁK, KÉPEK CD HŰTÉSI RENDSZEREK, HŰTŐBERENDEZÉSEK

Átírás

1 HŰTÉSI RENDSZEREK, HŰTŐBERENDEZÉSEK ÁBRÁK, KÉPEK CD Jegyzet a következő szakképesítések tananyaga: Hűtő- klíma technikus Hűtő- és légtechnikai rendszerszerelő A jegyzet tartalmazza: Hűtőtechnikai rendszerszerelői feladatok Hűtő- és hőszivattyú berendezés- szerelő feladatok modulok 1.0/ Hűtéstechnikai ismeretek 2.0/ Hűtőberendezések részegységei 3.0/ Telepítési, üzembe helyezési ismeretek 4.0/ Szerelések ellenőrzése, átadása tananyagegységeinek elméleti és gyakorlati követelményeit. Rácz László 2011

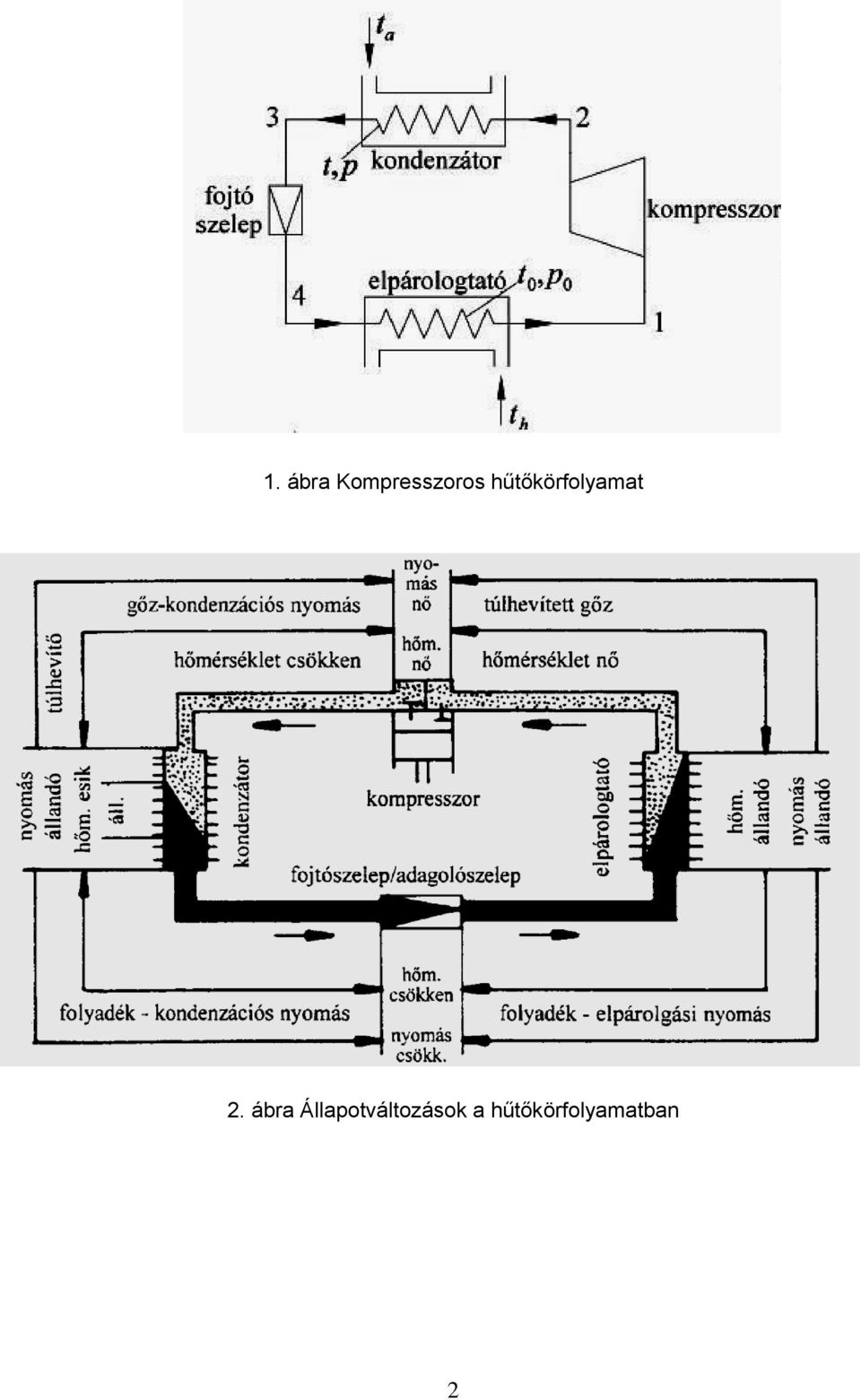

2 1. ábra Kompresszoros hűtőkörfolyamat 2. ábra Állapotváltozások a hűtőkörfolyamatban 2

3 11, 10, 9, , 3, 4, 5 3. ábra Hűtőkör elemei és jellemző pontjai 8 bar 35,5 O C 4. ábra Hűtőrendszerekhez alkalmazott nyomásmérő 3

4 Az elpárologtatóban lejátszódó folyamat p 1 gőz folyadék Manométeren mért érték Hőmérővel mért érték ELPÁROLGÁSI ZÓNA to po t P1-10 O C 1 bar -10 O C P2-10 O C 1 bar -10 O C P3-10 O C 1 bar -10 O C P4-10 O C 1 bar -6 O C P5-10 p 3 O C 1 bar -3 O C P6-10 O C 1 bar +10 O C REJTETT ( LÁTENS ) HŐFELVÉTEL TÚLHEVÍTÉSI TARTOMÁNY p 2 t 0 = C p 0 = 1 bar VEGYES HALMAZÁLLAPOT GŐZÁLLAPOT p 5 Q ÉRZÉKELHETŐ HŐMÉRSÉKLETVÁLTOZÁS p 4 5. ábra Az elpárologtatóban lejátszódó állapotváltozás Az elpárologtatóban lejátszódó állapotváltozás jellemző hőmérséklet és nyomásértékei 1. táblázat Manométeren leolvasott (mért) érték Hőmérővel mért érték (telítési állapot) to po t Mérési pont nyomása a 3. ábra szerint P1-10 o C 1 bar - 10 o C P2-10 o C 1 bar - 10 o C P3-10 o C 1 bar - 10 o C P4-10 o C 1 bar - 6 o C P5-10 o C 1 bar - 3 o C P6-10 o C 1 bar + 10 o C (A P6 jelzés a kompresszor szívócsonkjánál mért érték) 4

5 A kondenzátorban lejátszódó állapotváltozás p9 Q Túlhevített nagynyomású gőz p8 Érzékelhető hőleadás Vegyes halmazállapot Rejtett hőleadás p10 p11 Utóhűtött folyadék p12 Érzékelhető hőleadás 6. ábra A kondenzátorban lejátszódó állapotváltozás R 134 a hűtőközeg esetén: - a nyomásmérőn leolvasható érték minden pontban azonos: tc = 43 O C pc = 10 bar A kondenzátor környezetében hőmérővel mért hőmérséklet értékeit a 2. táblázatba foglaljuk össze 2. táblázat Hőmérővel mért értékek: Hűtőközeg állapota P7 75 O C túlhevített gőz (nagynyomású) P8 73 O C túlhevített gőz (nagynyomású) P9 58 O C túlhevített gőz (nagynyomású) P10 43 O C telített vegyes halmazállapot P11 43 O C telített vegyes halmazállapot P12 41 O C utóhűtött folyadék P13 35 O C utóhűtött folyadék 5

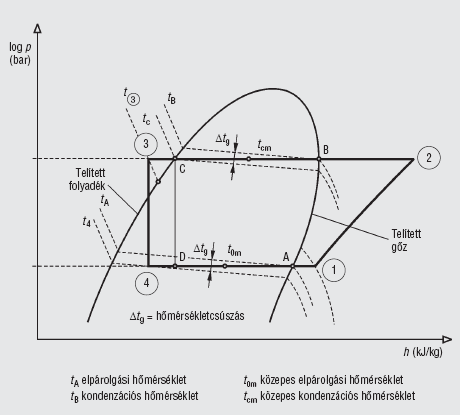

6 7. ábra Az R 134-a hűtőközeg log p-h diagramja A hűtőkörfolyamat jellemző értékei a log p-h diagramban 8. ábra A kompresszoros hűtőkörfolyamat és a diagram összetartozó értékei 6

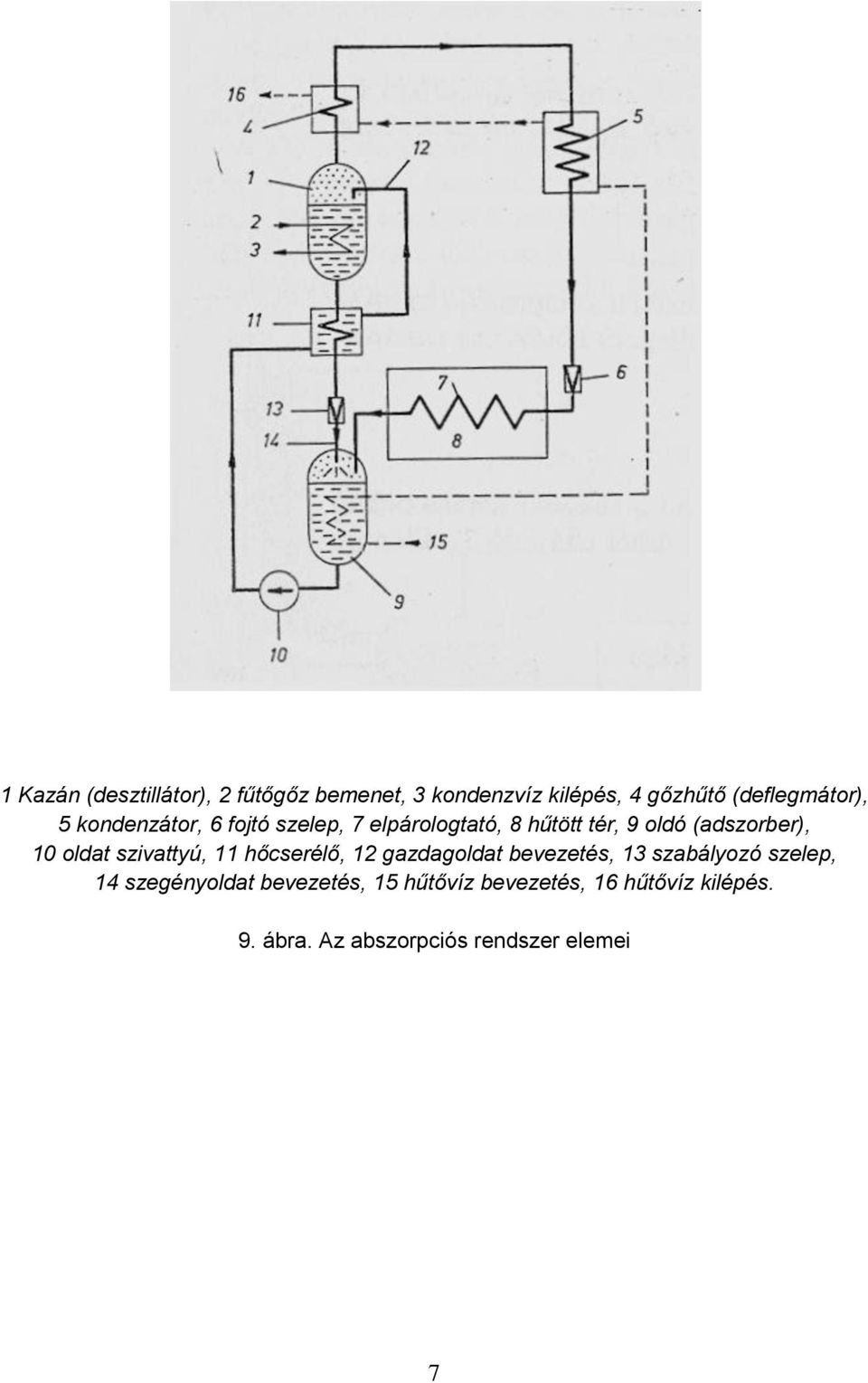

7 1 Kazán (desztillátor), 2 fűtőgőz bemenet, 3 kondenzvíz kilépés, 4 gőzhűtő (deflegmátor), 5 kondenzátor, 6 fojtó szelep, 7 elpárologtató, 8 hűtött tér, 9 oldó (adszorber), 10 oldat szivattyú, 11 hőcserélő, 12 gazdagoldat bevezetés, 13 szabályozó szelep, 14 szegényoldat bevezetés, 15 hűtővíz bevezetés, 16 hűtővíz kilépés. 9. ábra. Az abszorpciós rendszer elemei 7

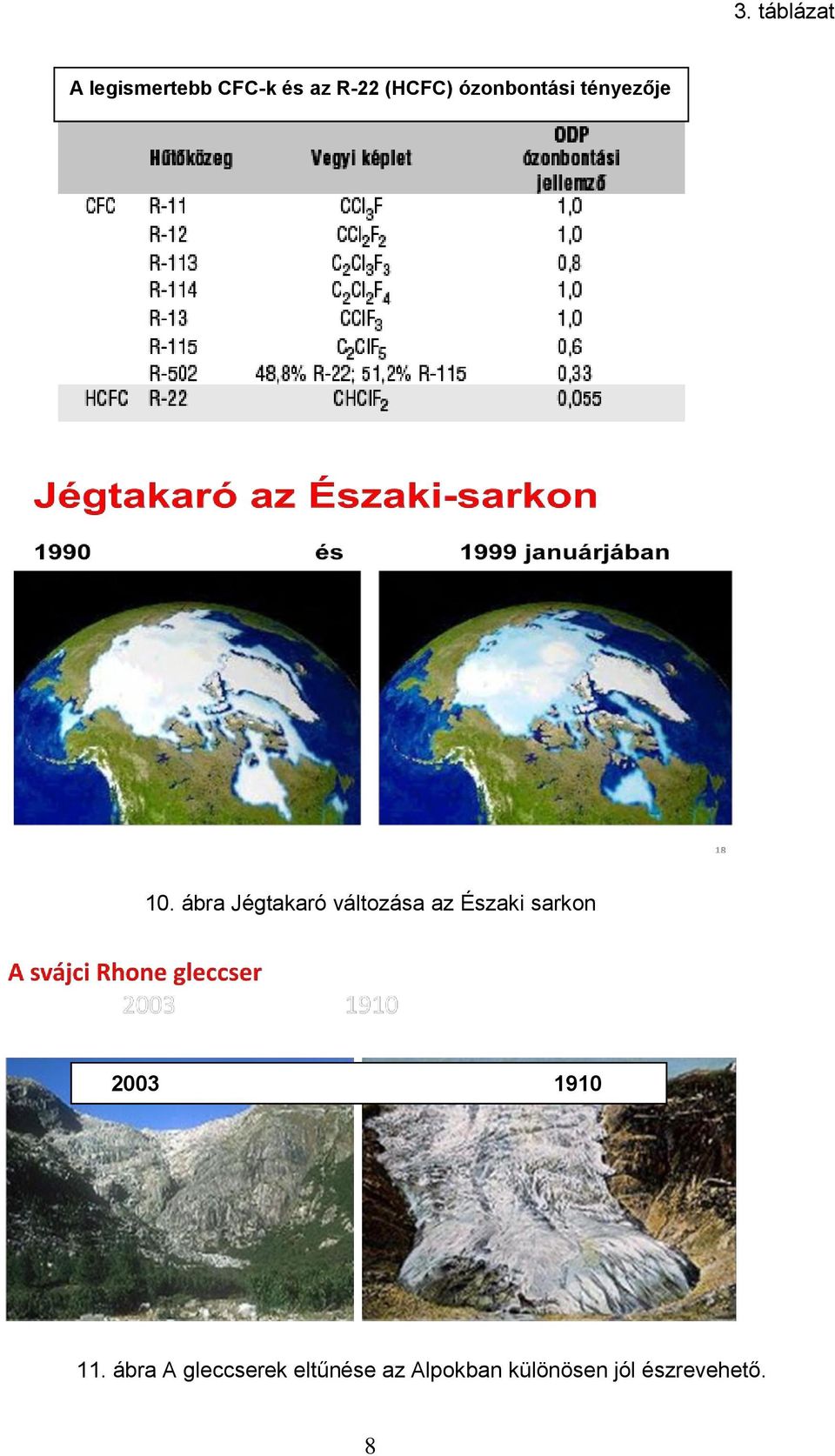

8 3. táblázat A legismertebb CFC-k és az R-22 (HCFC) ózonbontási tényezője 10. ábra Jégtakaró változása az Északi sarkon ábra A gleccserek eltűnése az Alpokban különösen jól észrevehető. 8

9 4. táblázat Az R22 HFC alapú kiváltó közegei 10. ábra R 290 propán 370gr palackban 11. ábra R 600a izobután 420 gr palackban 12. ábra Egy szupermarket CO 2 hűtőberendezésének kapcsolása 9

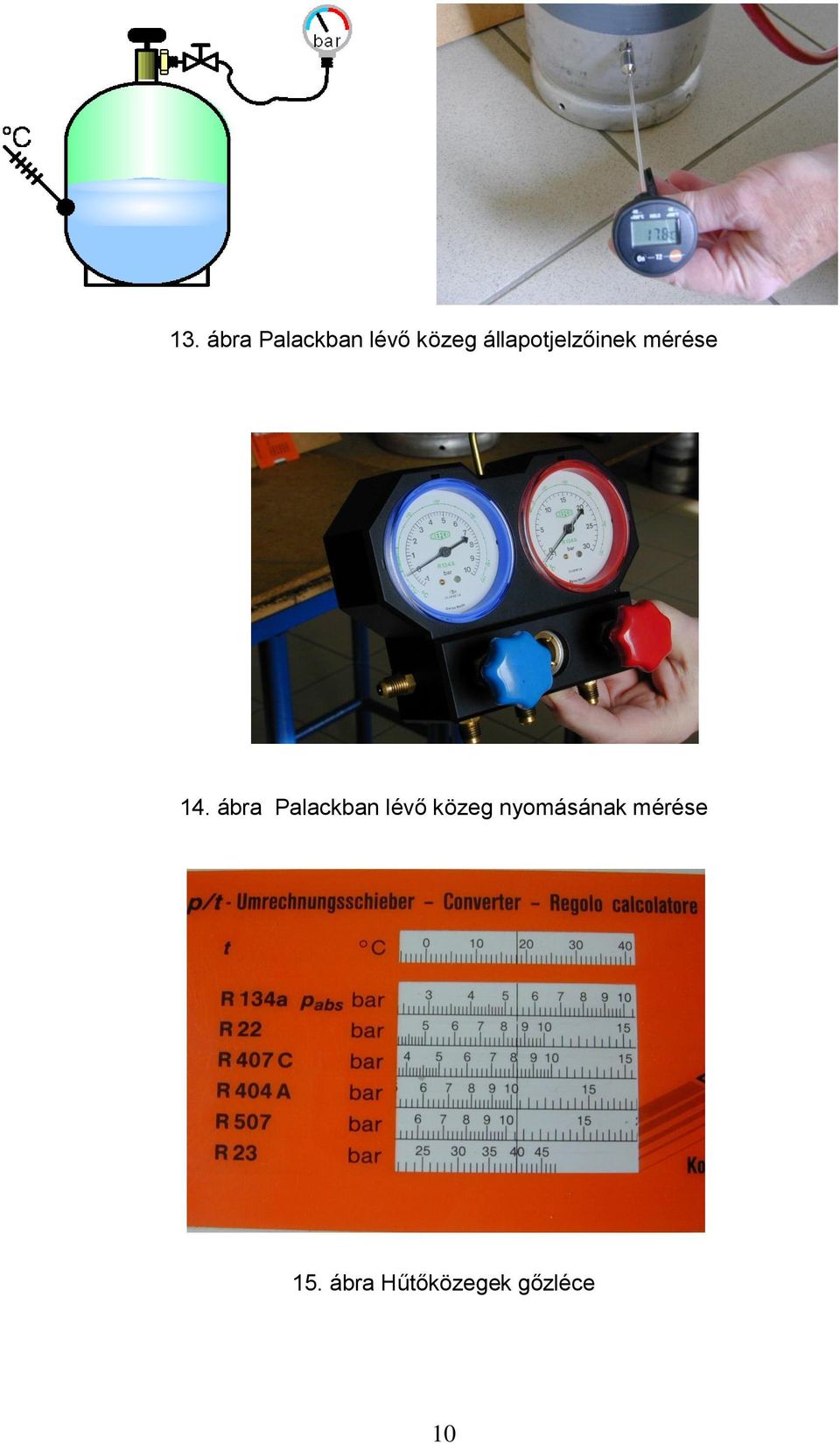

10 13. ábra Palackban lévő közeg állapotjelzőinek mérése 14. ábra Palackban lévő közeg nyomásának mérése 15. ábra Hűtőközeg gőzléc 15. ábra Hűtőközegek gőzléce 10

11 16. ábra Danfoss lámpa a lángpróbához Az R134a és az R12 gőznyomás táblázata 5. táblázat 11

12 Hűtőközegek telítési hőmérséklet és gőznyomástáblázata 6. táblázat 12

13 Hűtőközeg- kenőolaj párosítások hűtőközeg olajfajta R-717 (NH3): ásványolaj, PAO, PAG R-600a: ásványolaj R-134a: észterolaj R-12, R-502, R-22: ásványolaj, AB, észterolaj R-401 és R-402 változatai: AB+ásványolaj, AB, észterolaj R-404A és R-407A, R-407B: észterolaj R-152a, R-125, R-143a : észterolaj 55. ábra Keveredési hézag 17. ábra Kézi elzáró szerelvények 13

14 1. csavar; 2. alátét; 3. kézi kerék; 4. vezetőgyűrű; 5. orsó; 6. fedél; 7. nyomókosár; 8. membrán és szeleplap; 9. rugó; 10. szeleptest; 11. szeleptalp; 12. csavar; 13. kúpos anya; 14. csőtoldat 18. ábra Membrános elzáró szelep 1. orsó; 2. zárókupak; 3. tömszelencehüvely; 4. fedél; 5. tömszelence; 6. szeleptányér; 7. szeleptest; 8. tömítés; 9. Ó-gyűrű; 10. Ó-gyűrű; 11. tömítés; 12. Ó-gyűrűk; 13. teflon-szelepülés; 14. teflon szeleplap; 15. szeleptalp 19. ábra Tömszelencés O gyűrűs szelep 1. zárókupak; 2. orsó; 3. tömítés; 4. Ó-gyűrű; 5. golyó; 6. szelepülés; 7. szeleptest; 8. csővég 20. ábra Golyós elzárócsap 14

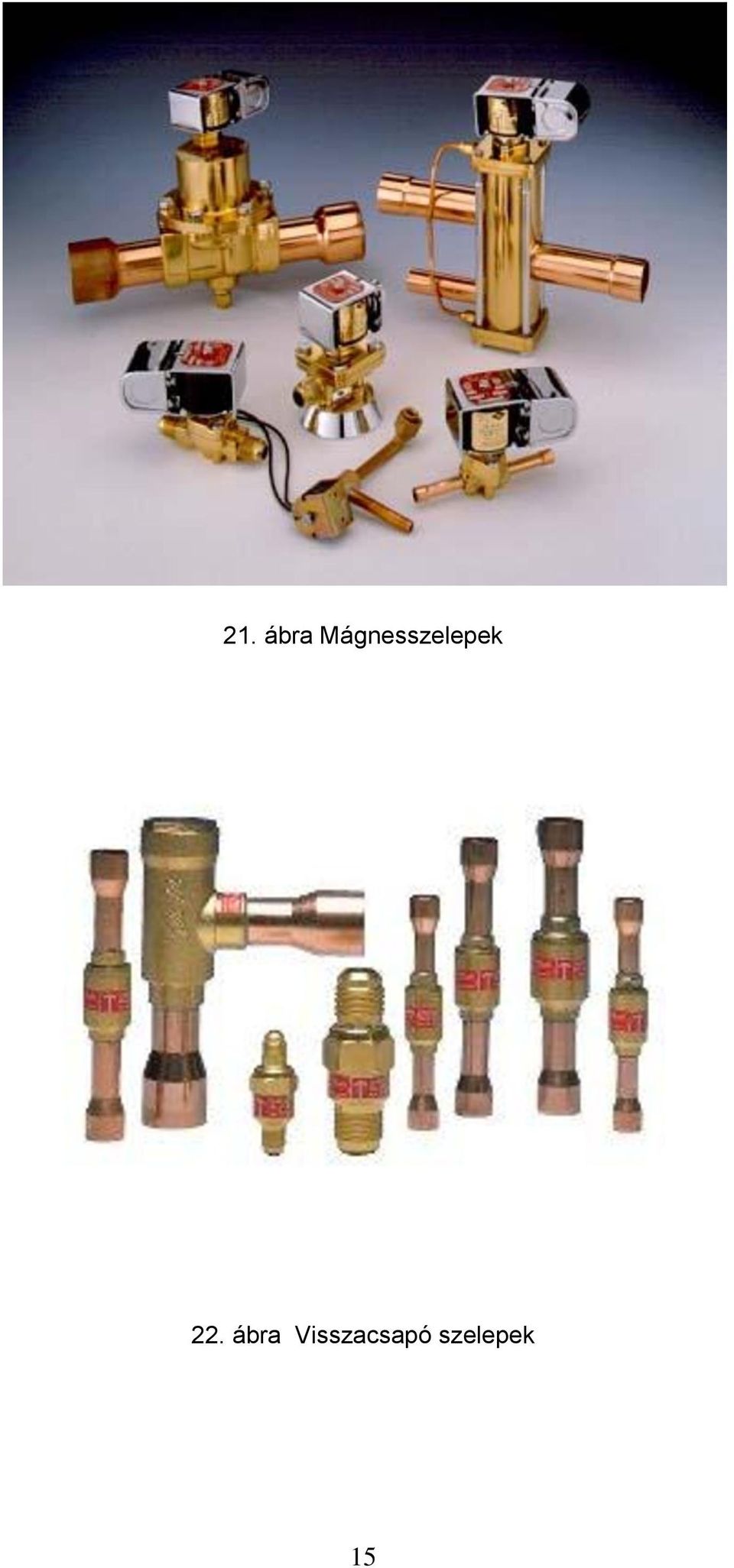

15 21. ábra Mágnesszelepek 22. ábra Visszacsapó szelepek 15

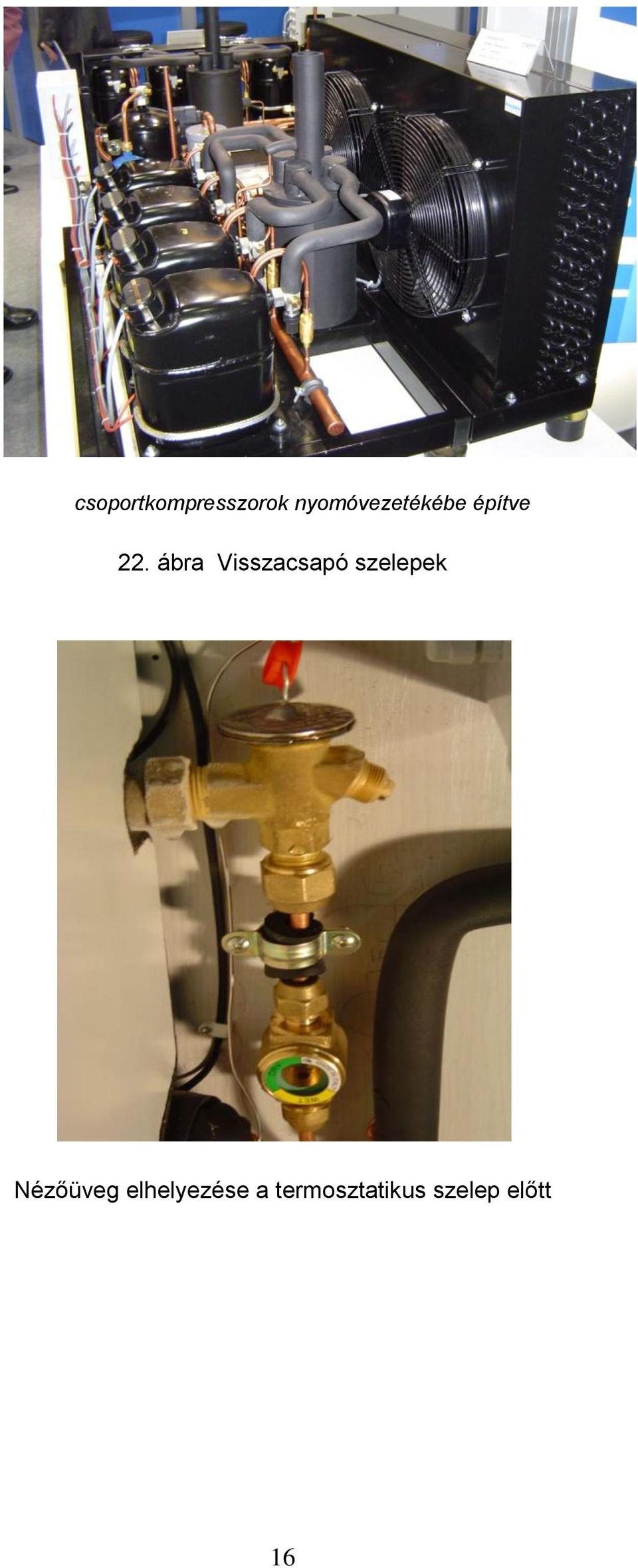

16 csoportkompresszorok nyomóvezetékébe építve 22. ábra Visszacsapó szelepek Nézőüveg elhelyezése a termosztatikus szelep előtt 16

17 1.ház; 2.kúpos anya; 3.nézőüveg; 4.nedvességindikátor; 5.csővég; 6.menetes ház 23. ábra Nézőüvegek kialakítása jele: DCL, DML DCR DCB 24. ábra Szárítószűrők képe 25. ábra Cserélhető betétes szűrő 17

18 26. ábra Leégés utáni szűrő 27. ábra Háztartási hűtőberendezések szűrői 1 forgattyúház.; 2 körhagyó; 3 dugattyú hajtókarral; 4 tengelyvég-támasztó golyó; 5 tengelyvég-támasztó fedél; 6 tengely; 7 kúpos, lapított szeg anyával és alátéttel; 8 tömszelence; 9 tömszelenceház-fedél; 10 közdarab szelepekkel; 11 hengerfedél; 12 forgattyúház-fenék; 13 ékszíjtárcsa 28.ábra HK-06 kompresszor metszete (Hűtőgépgyár) 18

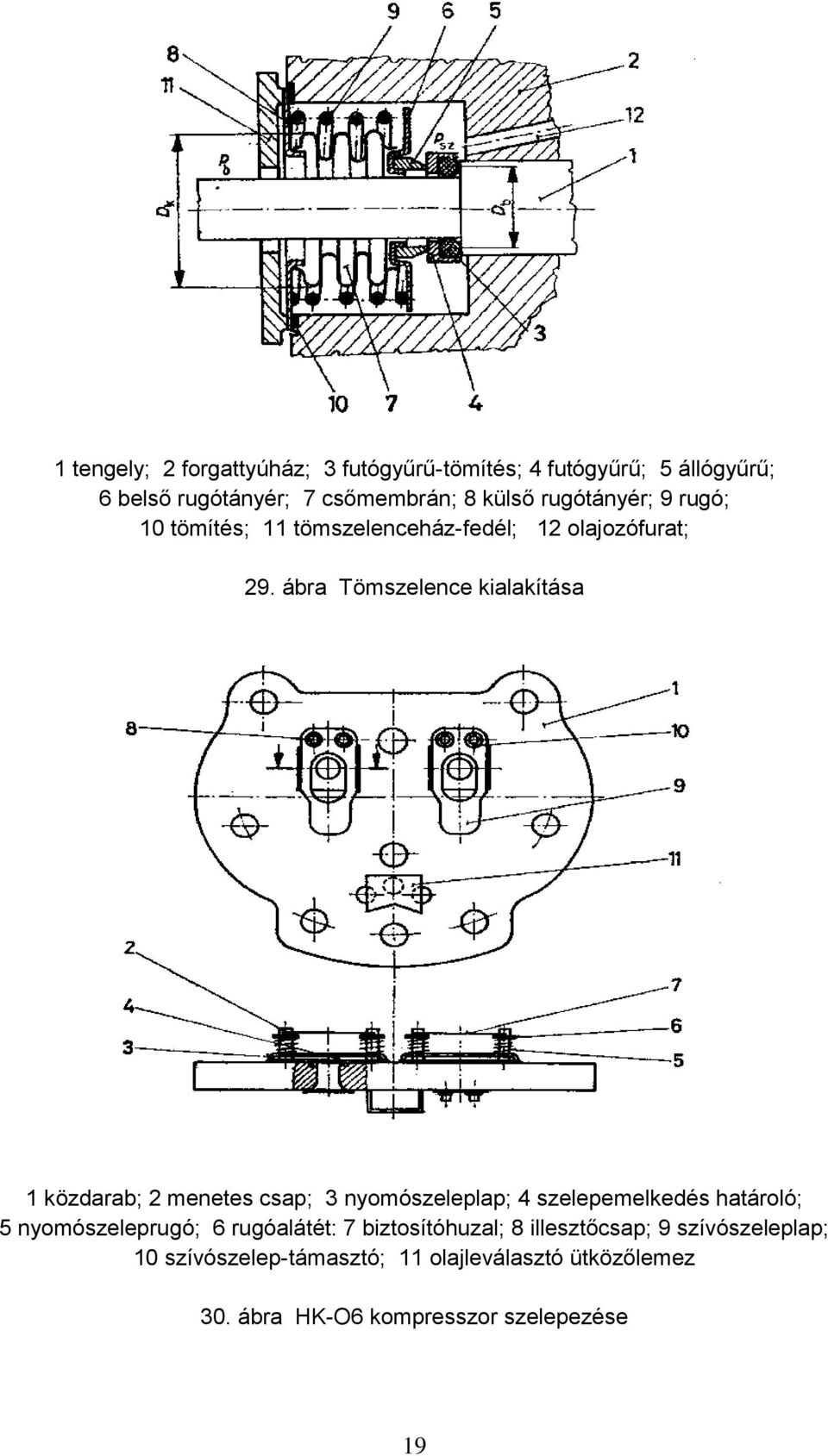

19 1 tengely; 2 forgattyúház; 3 futógyűrű-tömítés; 4 futógyűrű; 5 állógyűrű; 6 belső rugótányér; 7 csőmembrán; 8 külső rugótányér; 9 rugó; 10 tömítés; 11 tömszelenceház-fedél; 12 olajozófurat; 29. ábra Tömszelence kialakítása 1 közdarab; 2 menetes csap; 3 nyomószeleplap; 4 szelepemelkedés határoló; 5 nyomószeleprugó; 6 rugóalátét: 7 biztosítóhuzal; 8 illesztőcsap; 9 szívószeleplap; 10 szívószelep-támasztó; 11 olajleválasztó ütközőlemez 30. ábra HK-O6 kompresszor szelepezése 19

20 31. ábra A dugattyús kompresszor munkafolyamat elemei 1. öntött állvány (csapággyal) 2. főtengely 3. motor forgórész; 4. henger 5. dugattyú a csúszkavezetékkel 6. csúszka 7. motor állórész 8. közdarab (munkaszelepekkel) 9. hengerfedél 10. felfüggesztő rugó 11. nyomócső 12. burkolat alsórész 13. burkolat felsőrész 32. ábra Hermetikus dugattyús motorkompresszor metszete 20

21 33. ábra Hermetikus kompresszor szelepkialakítása 34. ábra A gördülő dugattyú működése 21

22 35. ábra A három körülfordulás működési vázlata 36. ábra Félhermetikus motorkompresszorok 22

23 1 kompresszorház; 2 villamos betétmotor; 3 körhagyós főtengely; 4 dugattyúhajtókarral; 5 közdarab szívó. és nyomóoldali szeleppel; 6 hengerfedél; 7 olajszóró tárcsa; 8 olajbevezető cső rugóval és tömítő tárcsával; 9 villamos kapcsolótábla 37. ábra MK 9, IE 210 típusú félhermetikus motorkompresszor metszete 38. ábra Kompresszorcsoport félhermetikus kompresszorokkal 23

24 39. ábra Hűtőközeg hűtésű félhermetikus kompresszor metszete Az ábra angol jelöléseinek fordítása: 1.Kompresszor 2. Olaj szűrő 3. Olaj áramlás kapcsoló 4. Mágnes szelep 5. Nézőüveg 6. Olajleválasztó 7. Olajszint ellenőrző 8. Olaj termosztát 9. Olaj fűtő 10. Olaj hűtő 40. ábra A kényszerolajozás kapcsolása és részegységei. 24

25 41. ábra Traxoil olajszint szabályozó, és az olajellátás rendszer elemei 25

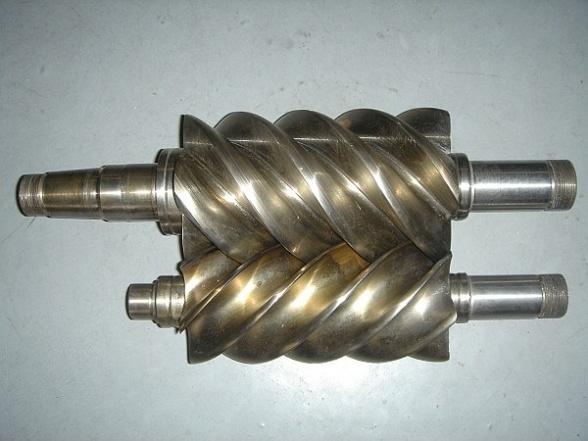

26 1. házöntvények 2. főrotor 3. mellékrotor 4. betétmotor 5. szívócsonk 6. szűrő 7. nyomócsonk 8. villamos csatlakozások 42. ábra Csavarkompresszor két rotorral 43. ábra csavarkompresszor működése 44. ábra Csavarkompresszor rotorok 26

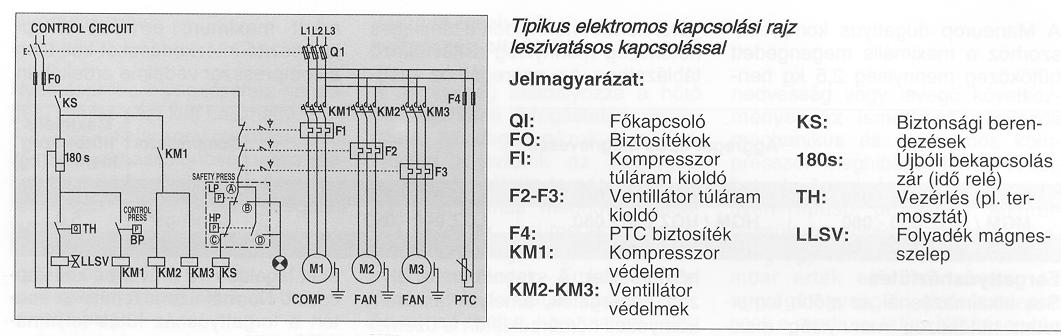

27 45. ábra Háromfokozatú turbókompresszor 46. ábra Elektromos kapcsolási vázlat időrelével 47. ábra Az elpárologtatóban létrejövő hőmérsékletváltozás diagramja 27

28 48. ábra Préselt csőjáratos lemezelpárologtató 49. ábra Hűtőbútor elpárologtató 28

29 50. ábra Csőjáratos elpárologtató kialakítása 51 ábra Csendes hűtésű elpárologtató 29

30 52. ábra Elpárologtató bordáscső kialakítás 53. ábra Ventillátoros elpárologtató elhelyezése a hűtőkamrába 54. ábra Függőleges áramlás a hűtőkamrában 30

31 55. ábra Elpárologtató beépítése hűtőkamrába 56. ábra Mennyezeti elpárologtató 31

32 57. ábra Folyadékhűtő elpárologtató hőmérséklet diagramja 58. ábra folyadéktartályba beépített elpárologtató csőkígyó 59. ábra Lemezek elrendezése és a közegek áramlása 32

33 60. ábra Forrasztott lemezes elpárologtatók 61. ábra Elpárologtató lemezek 1 gyorsító fúvóka, 2 elosztó, 3 fojtócső, 62. ábra Hűtőközeg elosztó 33

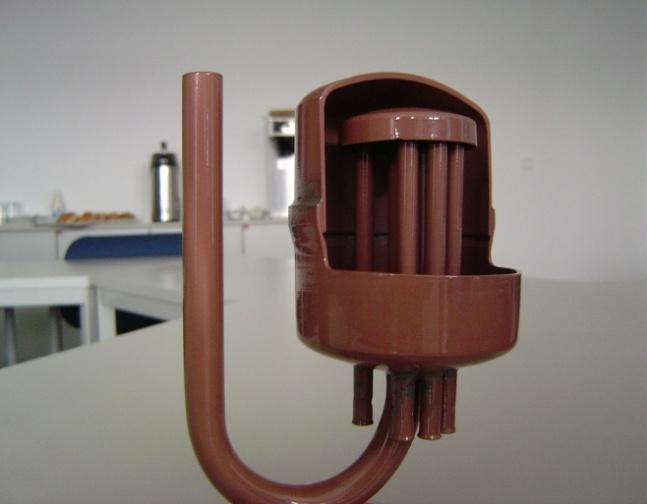

34 63. ábra a,) torlasztásos b,) Venturi elosztó. 64. ábra Helyes levegőáramlási irány több részre osztott elpárologtatónál 65. ábra GEA CAL osztó 34

35 66. ábra Több részre osztott elpárologtató CAL osztóval 67. ábra Az olvadékvíz elvezetése 1 kompresszor, 2 léghűtésű kondenzátor, 3 elpárologtató 4. négyútú szelep 68. ábra. Meleg gázos leolvasztás elvi kapcsolása 35

36 69. ábra Természetes hűtésű hűtőszekrény kondenzátor 70. ábra nagyméretű léghűtéses kondenzátor 71. ábra Nagyteljesítményű léghűtéses kondenzátor 36

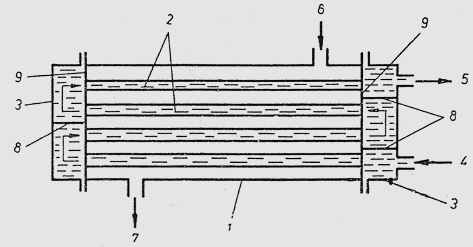

37 71. ábra Nagyteljesítményű léghűtéses kondenzátor 72. ábra Fekvő csőköteges kondenzátor 1 köpeny, 2 hűtőcsövek, 3 vízoldali fedél, 4 frisshűtővíz beáramlás elfolyó hűtővíz 6 kondenzálandó gőzök bevezetése 7 cseppfolyós hűtőközeg elvezetése 8 vízterelő válaszfalak 9 csővég-fal 37

38 Részegségei: 1 köpeny, 2 hűtőcsövek, 3 gyűjtő tálca, 4 túlfolyó tálca; 5 - gyűjtőtálca; 6 keringtető-szivattyú; 7 - túlfolyó-vezeték; 8 - kondenzálandó gőzök bevezetése;9 - folyadék hűtőközeg elvezetése; 10 friss hűtővíz utánpótlás; 11-felmelegedett hűtővíz elfolyás; 12- olajtalanítóvezeték 73. ábra Toronykondenzátor vázlata 1 - kondenzálandó hűtőközeg bevezetése; 2- bordás felületi előhűtő; 3 hő-átadó felület; 4-ventillátor; 5-utóhűtő folyadékgyűjtő; 6-cseppfolyós hűtőközeg elvezetése; 7-hűtővíz-keringtető szivattyú; 8-hűtővízpermetező fej; 9- cseppfogó rács; 10-hütővízgyűjtő tálca; 11úszós pótvíz-adagoló; 12 - túlfolyó-nyílás 74. ábra. Evaporatív kondenzátor 38

39 75. ábra Koaxiális kondenzátorok 76. ábra Léghűtéses hűtő aggregátok 77 ábra Kapillár-csöves hűtőberendezés elvi vázlata 39

40 78. ábra: Automatikus expanziós szelep 1. membrántér 2. kapilláris cső 3. érzékelő 4. membrán 5. rugó 6. szelepszár 7. szelepülés 8. szűrő 9. állítócsavar 79. ábra A termosztatikus expanziós szelep metszeti ábrája 80. ábra A három erő egyensúlya 40

41 81. ábra Az elpárologtató környezetének nyomás és hőmérséklet értékei 82. ábra Termosztatikus expanziós szelep külső nyomáskiegyenlítéssel 41

42 83. ábra A külső kiegyenlítésű TRV szelep hőmérséklet és nyomásértékei 1. elpárolgási hőmérséklet érzékelője; 2. túlhevítési hőmérséklet érzékelője; 3. belépő léghőmérséklet érzékelője; 4. kilépő léghőmérséklet érzékelője; 5. leolvasztási hőmérséklet érzékelő 84. ábra Az elektronikus működtetésű szelep 42

43 1. szeleplap; 2. fojtófúvóka; 3. csillapító dugattyú 4.elektromágneses tekercs; 5. szűrő; 6. impulzuskábel 85. ábra Impulzusvezérlésű adagoló 1 a MOP -korlátozás nélküli termosztatikus szelep görbéje 2 MOP szelep indulási görbéje 86. ábra Nyomás és hőmérsékletváltozás a MOP szelepen a) CPR-szelep szerkezete b) bekötési vázlata Részei: 1 beállító orsó; 2 szabályozható rugó; 3 lengéscsillapító; 4 kiegyenlítő membrán; 5 szeleptányér; 6 manométer csatlakozás 88. ábra A CPR típusú, Danfoss gyártmányú kondenzációs nyomást szabályozó szelep 43

44 Kapcsolási nyomások különböző hűtőközegeknél 7. táblázat 89. ábra A KP 1 típusú Danfoss gyártmányú kisnyomású presszosztát A kombinált KP17W ill. KP15 magas / alacsony nyomáskapcsoló praktikus beállítási értékei: 8. táblázat 44

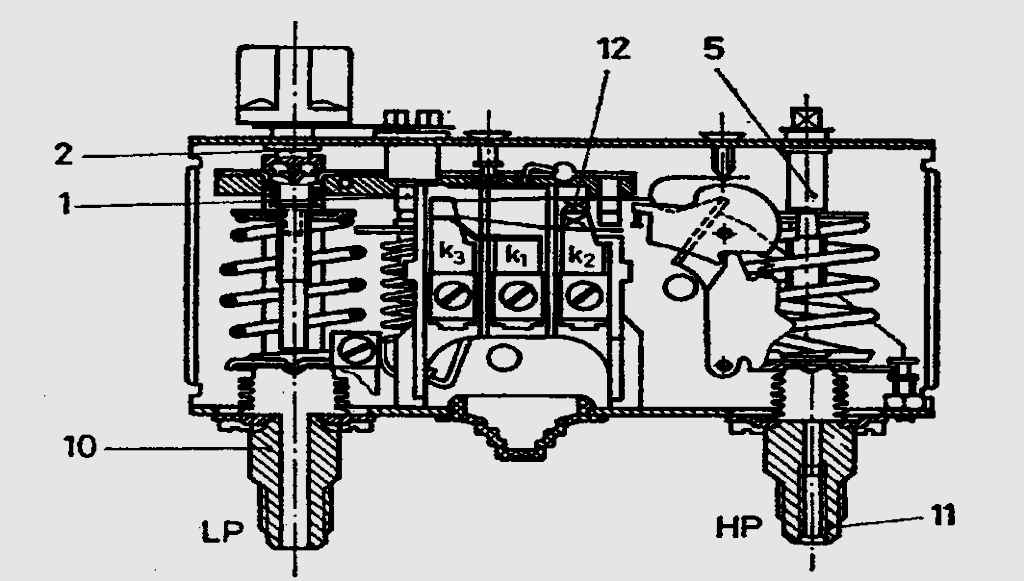

45 90. ábra KP 15. duó presszosztát 1 nyomóoldali nyomáscsatlakozó; 2 beállító orsó; 3 membrán; 4 szabályozórugó; 5 szeleptányér 91. ábra. A WVFM típusú Danfoss-vízautomata szerkezeti felépítése 92. ábra Hűtőkamra elemei 45

46 93. ábra Poliuretán hab oldalfal és mennyezet panelek 94. ábra Blokkhűtő kompakt berendezések. 46

47 Hűtési üzemmód. A behúzó tekercs nincs feszültség alatt. Outdoor unit: kültéri egység, Indoor unit: beltéri egység. Fűtési üzemmód. A behúzó tekercs feszültség alatt van. Outdoor unit: kültéri egység; Indoor unit beltéri egység 95. ábra Meleggázos leolvasztás. 1.Kompresszor-nyomócső csatlakozás; 2. Elpárolgató/kondenzátor csatlakozás; 3. Kompresszor-szívócső csatlakozás; 4. Kondenzátor/elpárolgató csatlakozás; 5. Szeleptest; 6. Tolattyú. 96.ábra 4-utú szelep: 47

48 97. ábra Egyszerű hűtésvezérlő 1. elpárologtató, 2. érzékelő patron, 3. termosztát, 4 mágnesszelep 5. adagolószelep érzékelő patron, 6. adagolószelep, 7. kompresszor, A - magasnyomású folyadék a kondenzátortól, B - alacsonynyomású folyadék az elpárologtatóba, C - alacsonynyomású gőz a kompresszorhoz, D - alacsonynyomású gőz a membránhoz, E - magasnyomású gőz a kondenzátorhoz 98. ábra Leszívatásos szabályozás kapcsolása 48

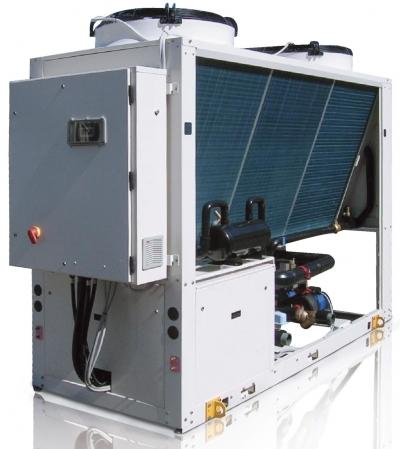

49 99. ábra Léghűtéses folyadékhűtők 100. ábra Léghűtésű kondenzátorok 101. ábra Kompakt kültéri folyadékhűtők 49

50 102. ábra Légcsatornázható folyadékhűtő 103. ábra Vízhűtéses folyadékhűtő 104. ábra Kétlépcsős termosztát 50

51 105. ábra Fagyvédő termosztát 106. ábra Lapátos folyadék áramláskapcsoló 107. ábra szerviz csaptelep 51

52 108. ábra Szerviztömlő 109.ábra Digitális vákuummérő műszer VG ábra Tapintóhőmérők 52

53 102. ábra Nitrogénpalackok 103. ábra Nitrogén palack nyomáscsökkentő 104. ábra Hűtőközeg palackok 53

54 ábra Palackmérlegek 9. táblázat az előírt tervezési hőmérsékletek Hűtőkör nyomáspróba kapcsolási vázlata bar bar bar bar bar bar N 2 99,99% 106. ábra Nyomáspróba bekötési séma 54

55 mbar 107. ábra A vákuumolás kapcsolási vázlata 108. ábra Vákuumszivattyúk 55

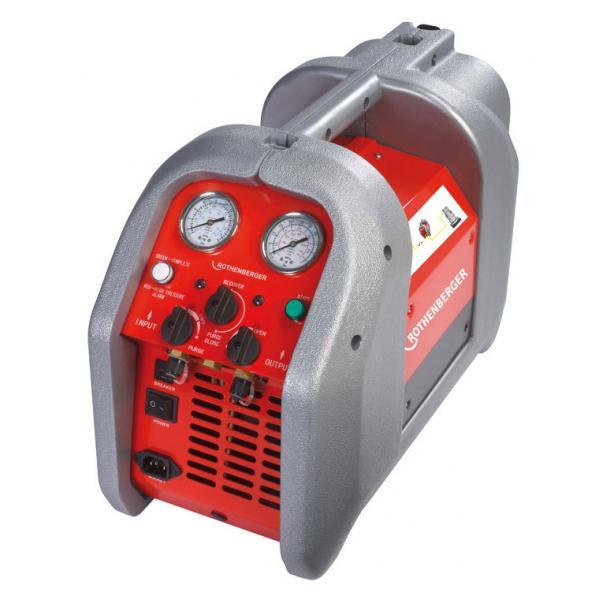

56 A készülék működtetési vázlata lefejtéskor 109. ábra CR 600 E lefejtő működési vázlata 110. ábra CR 600 E lefejtő működési vázlata jelmagyarázata 56

57 A készülék működtetési vázlata önvákuumoláskor 111. ábra CR 600 E lefejtő önvákuumolás hűtőközeg áramlás 112 ábra Rothenberger ROREC PRO hűtőközeg lefejtő 57

58 Gőz Folyadék bar r lefejtő kg hűtőberendezés palack mérlegen 113. ábra Lefejtés kapcsolása! 114. ábra Hűtőközeg lefejtés egy kültéri egységből 58

59 Lefejtő készülék kg A lefejtésre kerülő hűtőgép folyadéktartálya Gyűjtőpalack (mérlegen) 115. ábra Lefejtés kapcsolása push-pull módszerrel Gyűjtőpalack a tisztított hűtőközegnek bar bar Lefejtő kg Szennyezett hűtőközeg Olajleválasztó (fűtött) Indikátor Tisztító szűrő Kapcsolós mérleg 116. ábra Regenerálás kapcsolási vázlata 59

60 117. ábra A regeneráló modul képe 118. ábra A hőmérsékletcsúszás ábrázolása a log p-h diagramban 60

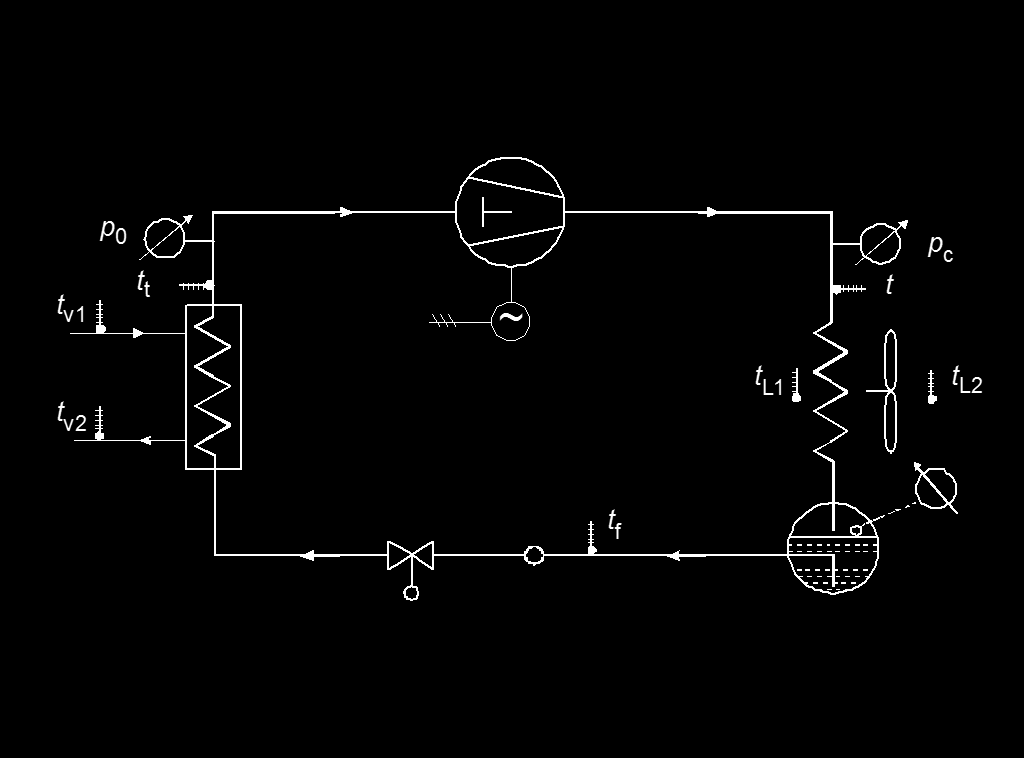

61 119. ábra A betöltés kapcsolása???? 120. ábra Egyszerű hűtőrendszer kapcsolási vázlata, kiemelve a bizonytalanságot jelentő rendszerelemeket 61

62 Fekvő folyadéktartály tartalmának meghatározása a szint % alapján A fekvő folyadéktartály töltetének meghatározásához, ha ismert: - a tartály térfogata (100%)-nál, - a tartályban található folyadékszint a tartály átmérőjének %-ban, és - a benne levő hűtőközeg folyadék sűrűsége telített állapotban. Példa a táblázat használatához: a tartály térfogata: 1 liter, átmérője: 100 mm, szintmagasság: 60mm hűtőközeg R22. hőmérséklete: 30 O C sűrűség: 1,171 kg/liter, 1liter tömege (100%) = 1,171kg, 60%folyadékszint tömege: 0,6265*1,171= 0,73kg V% H% 0,00% 0% 1,87% 5% 5,21% 10% 9,40% 15% 14,21% 20% 19,55% 25% 25,23% 30% 31,20% 35% 37,36% 40% 43,65% 45% 50,01% 50% 56,36% 55% 62,65% 60% 68,81% 65% 74,77% 70% 80,45% 75% 85,77% 80% 90,60% 85% 94,80% 90% 98,13% 95% 100,00% 100% Össz. megengedett szivárgási értékek 2005-előtt 3% 1% Szigorítás tól x x x jun.30.-tól a megengedett éves hűtőközeg-veszteségek

63 121. ábra Érzékelő rendszerelemek 122. ábra A kompresszoros hűtőkör jellemző üzemi paraméterei melyek értékelésével a hűtőközeg szivárgására lehet következtetni 123. ábra Koronakisüléses szivárgásvizsgáló működési vázlata 63

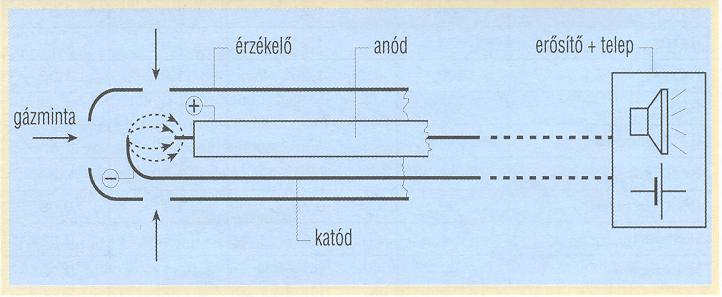

64 124. ábra Koronakisüléses szivárgásvizsgáló 125. ábra A fűtött katódos szivárgásvizsgáló 126. ábra Fűtött katódos szivárgásvizsgáló működési vázlata 64

65 127. ábra Ultrahangos szivárgáskereső műszer 128. ábra Infravörös technikával működő szivárgáskereső 129.ábra Az infravörös energia mérési elve 65

66 130. ábra A félvezetős szivárgáskeresés elve 131. ábra TESTO félvezetős szivárgásellenőrző műszer 132. ábra Testo műszerbőrönd 66

67 132. ábra Testo hűtőrendszerre kapcsolt műszer Alkalmas a hűtéstechnikai berendezések műszeres vizsgálatára, beszabályozására és a mérés dokumentálására, táblázatos értékek, vagy az állapotjelzők változásának színes diagramban történő megjelenítésére ábra Az üzemelés állapotjelzőit bemutató diagram 67

68 Hőérzékelő tépőzáras vezetékes kivitelben Hőérzékelő vezeték nélküli adatátvitellel Nymásmérés csatlakozás szervíztömlővel Mérés lakatfogóval Hőmérsékletmérések Vonalak színek hozzárendelése a mért állapotjelzőhöz Táblázatos értékek nyomtatása 133. ábra Képek a műszer használatáról 68

69 134. ábra Nyomtatott diagram félhermetikus kompresszorokkal, hermetikus kompresszorokkal 135. ábra Csoportaggregátok 69

70 18.11 A LOKRING technológia 136. ábra Elhelyezés sík fal előtt 137. ábra a LOKRING kötés technológiája 70

71 ábra Kapcsoló-jelzőlámpa 139. ábra 1. világításszerelvény-test: 2. lámpabúra; 3. burkolat; 4. izzó; 5.lámpafoglalat; 6. termosztát; 7. termosztát állítógombja; 8. világítás-ajtókapcsoló. 71

72 140. ábra egyelőre gyártott kábelköteg-kombináció rajza 141/b ábra 141/c ábra 72

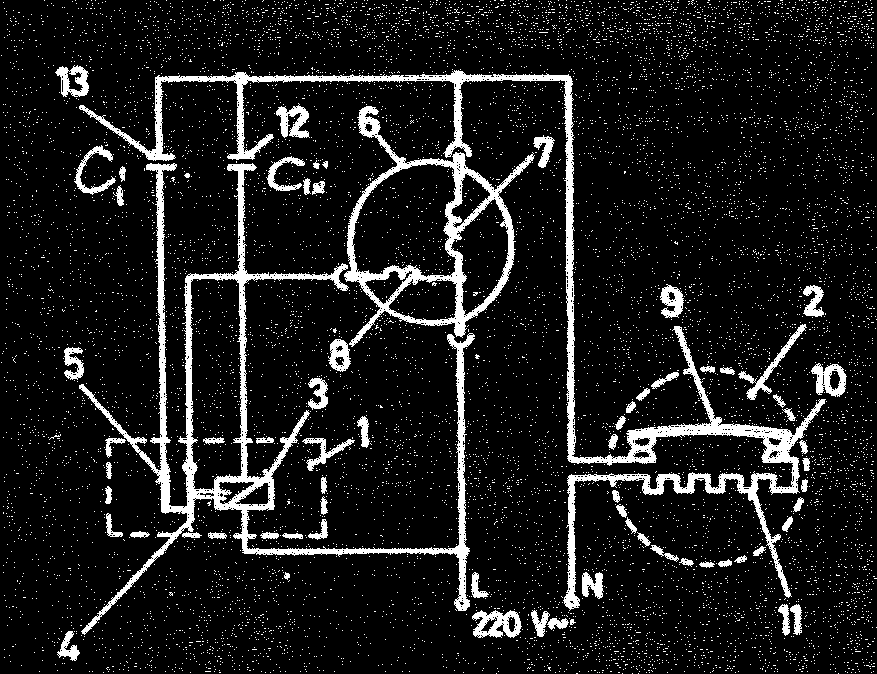

73 a) ellenállásos indítási mód ; b ) üzemi kondenzátoros indítási mód; c) indítókondenzátoros indítási mód ; d) üzemi CS indítókondenzátoros indítási mód ; 1 kompresszormotor; 2 főfázis tekercs ; 3 segédfázís tekercs; 4 indító relé ; 5 üzemi kondenzátor ; 6 indítókondenzátor 142. ábra. Egyfázisú motorkompresszorok indítási módjainak villamos kapcsolási vázlata a.) DRV típusú ; 1 védőkapcsoló ; 2 áramrelé; 3 védőkapcsoló érintkezője ; 4 fűtőellenállás a főfázis körében ; 5 bimetall; 6 fűtőellenállás a segédfázis körében; 7 gerjesztőtekercs ; 8 horony; 9 segédfázis-érintkező ; 10 betét-motor ; 11 főfázistekercs ; 12 segédfázistekercs ; b ) DRVf-típusú; 1 védőkapcsoló; 2 áramrelé; 3 védőkapcsoló érintkezője : 4 fűtőellenállás: 5 bimetall: 6 gerjesztő tekercs ; 7 horgony; 8 segédfázis érintkezők ; 9 betétmotor; 10 főfázis tekercs ; 11 segédfázís tekercs 143. ábra. DRV és DRVT tipusú motorinditó- és védőkapcsoló villamos kapcsolási vázlata 73

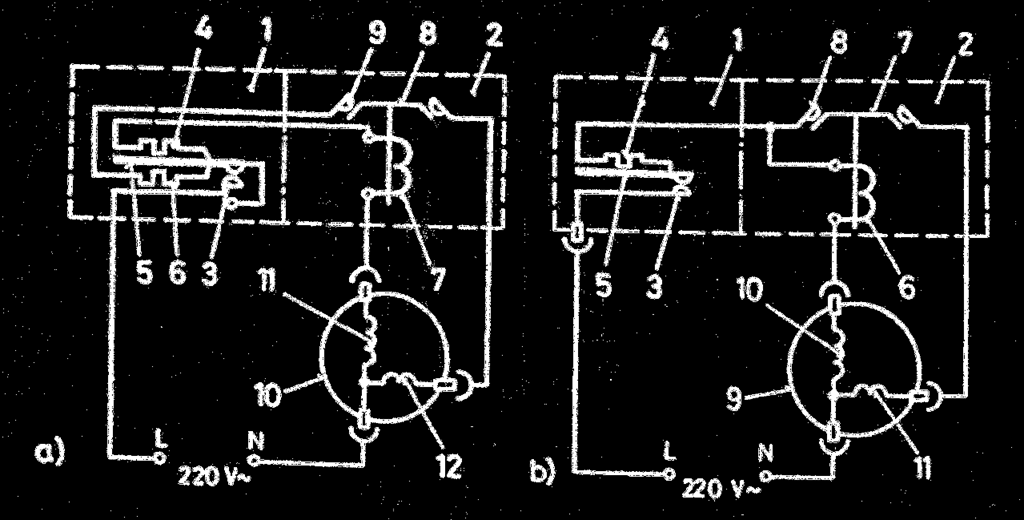

74 a) villamos kapcsolási vázlat; b) áramrelé; e) védőkapcsoló ; 1 áramrelé test; 2 védőkapcsoló test ; 3 gerjesztő tekercs; 4 horgony; 5 segédfázis állóérintkező ; 6 segédfázis mozgóérintkező ; 7 betétmotor; 8 főfázis tekercs; 9 segédfázis tekercs; 10 bimetall tárcsa; 11 állóérintkező; 12 fűtőellenállás 144. ábra, Áramrelés indítási mód klixon rendszerű védőkapcsolóval 1 feszültség relé ; 2 védőkapcsoló ; 3 gerjesztő tekercs ; 4 mozgó érintkező; 5 állóérintkező ; 6 betétmotor 7 főfázis tekercs : 8 segédfázis tekercs ; 9 bimetall tárcsa; 10 védő kapcsoló állóérintkezője ; 11 fűtőellenállás 145 ábra, Külső motorvédős feszültség-relés indítási mód kapcsolási vázlata 74

75 1 PTC-termisztor; 2 betétmotor ;3 főfázistekercs :4 segédfázistekercs : 5 védőkapcsoló 146. ábra. Termisztoros motorindító tekercsfejbe épített védőkapcsolóval villamos kapcsolási vázlat 1 védőkapcsoló ; 2 PTC-termisztor; 3 védőkapcsoló állóérintkezője ; 4 védőkapcsoló mozgóérintkezője ; 5 bimetall; 6 fűtőellenállás ; 7 betétmotor ; 8 főfázistekercs ; 9 segédfázistekercs 147. ábra. Termisztoros motorindító külső védőkapcsolóval, villamos kapcsolási vázlat 75

76 1 főkapcsoló ; 2 kismegszakító ; 3 túláramvédő; 4 villamos motor; 5, 6, 7 bimetall; 8, 9, 10 fútőellenájlás; 11 mágneskapcsoló; 12, munkaérintkező; 15 állóérintkező; 16 mozgóérintkező; 17 hőmérséklet-szabályozó; 18 szívóoldali nyomáskapcsol6; 19 nyomóoldali nyomáskapcsoló ; 20 rudazat; 21 kétkarú emelő; 22 rugó; 23 vísszaállítógomb ; 24 áramértékállító 148. ábra. Háromfázisú motorkompresszor indítása mágneskapcsolóval és termikus túláramvédő alkalmazásával, villamos kapcsolási vázlat a) kapcsolási vázlat; b) csillagponti védőkapcsoló ; 1 főkapcsoló ; 2 kismegszakító ; 3 mágneskapcsoló; 4, 5,6 munkaérintkező ; 7 villamos motor; 8, 9, 10 fázistekercs; 11 csillagponti védőkapcsoló ; 12 védő kapcsolóház ; 13 bimetalltárcsa ; 14 érintkező; 15 fűtőellenállás ; 16 hőmérséklet-szabályozó ; 17 szívóoldali nyomáskapcsoló; 18 nyomóoldali nyomáskapcsoló 149. ábra. Háromfázisú motorkompresszor indítása mágneskapcsolóval és csillagponti védőkapcsolóval 76

77 1 főkapcsoló; 2 kismegszakító; 3 termikus túláram védő; 4 mágnes kapcsoló; 5, 6, 7 munkaérintkező; 8 villamosmotor; 9,10, 11 fázistekercs; 12 csillagponti védőkapcsoló 150. ábra. Háromfázisú motor-kompresszor indítása mágneskapcsolóval és termikus túláramvédó, valamint csillagponti védőkapcsoló alkalmazá-sával, villamos kapcsolási vázlat 1 főkapcsoló; 2 olvadó biztosító; 3, 4 klixon rendszerű védőkapcsoló ; 5 bimetalltárcsa; 6 fűtőellenállás ; 7 mágneskapcsoló; 8, 9, 10 munkaéríntkezö; 11 villamos motor; 12 nyomóoldali nyomás-kapcsoló ; 13 szívó oldali nyomáskapcsoló 151. ábra. Háromfázisúmotorkomp-resszor indítása mágneskapcsolóval és két fázisba épített klixon rendszerű védőkapcsolóval, villamos kapcsolási vázlat 77

78 a) villamos kapcsolási vázlat; b) bimetall védőkapcsoló ; 1 főkapcsoló ; 2 olvadóbiztosító; 3 mágneskapcsoló; 4, 5, 6 munkaérintkező, 7 villamos motor; 8, 9, 10 fázistekercs ; 11, 12, 13 bimetallos védőkapcsoló; 14 nyomóoldali nyomáskapcsoló; 15 szívóoldali nyomáskapcsoló; 16 légmentesen' zárótok ; 17 bimetall; 18 mozgóérintkező; 19 állóérintkező ; 20 kivezetések 152. ábra. Háromfázisú motorkompresszor indítása mágneskapcsolóval és tekercsfejbe épített védőkapcsolóval 1 PTC-termisztor; 2 szilikongumi szigetc16vezet6k: 3 szigetelőanyag; 4 teflon 153. ábra. Motorvédő termisztor szerkezeti kialakítása 78

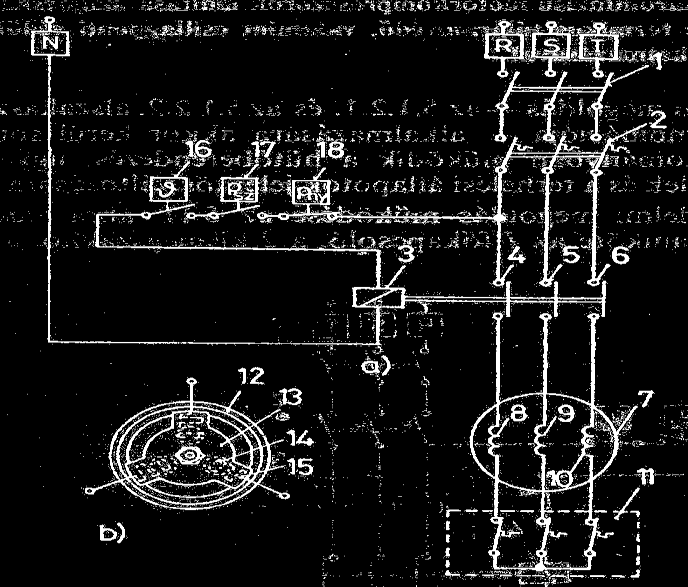

79 7 1 főkapcsoló; 2 olvadóbiztosító; 3 mágneskapcsoló; 4, 5, 6 munkaérintkező; 7 villamos motor; 8, 9, 10, fázistekercs; 11, 12, 13 termisztor; 14 feszültség relé; 15 érintkezők; 16, 17 tranzisztor; 18 állítható ellenállás; 19 fix ellenállás; 20 szívóoldali nyomáskapcsoló; 21 nyomóoldali nyomáskapcsoló 154. ábra. Háromfázisú motorkompresszor indítása mágneskapcsolóval és termisztoros motorvédővel, villamos kapcsolási vázlat t 1 a hűtött levegő hőmérséklete; t cf az el párologtató felületi hőmérséklete egy kijelölt helyen; t o az elpárolgási hőmérséklet; τ Ü az üzemidő ; τ á az állásidő 155. ábra. Léghűtő berendezés jellegzetes hőmérsékletének változása szakaszos üzemben 79

80 156. ábra 1 beállítógomb; 2 differenciaállító; 3 beállítórugó; 4 kikapcsolási hőmérsékletskála; 5 csőmembrán; 6 differeociarug6; 7 érzékelő; 8 pillanatkapcsoló 157. ábra. RT típusú termosztát szerkezeti rajza 80

81 158. ábra Termosztát érzéklelő kialakítások a) vázlata; b) elektromos bekötése ; 1 bekapcsolási hőmérséklet-beszabályozó orsó; 2 hőmérsékletdifferencia-ál1ító orsó; 3 tartománybeállító rugó;.( forgatógomb; 5 differenciarugó; 6 membrán; 7 érzékelő 159. ábra. A KP 61 típusú, Danfoss gyártmányú levegő termosztát 81

82 a) vázlata; b) jelleggörbéje 1 érzékelő ; 2 membrán: 3 szögalakú emelőkar; 4 szabályozórugó; 5 mikro kapcsoló; 6 tartománybeállító orsó; 7 szabályozórugó-feszítő kar 160. ábra. Elpárologtató termosztát (090 BO típusú Danfoss gyártmányú) a ) vázlata; b ) jelleggörbéje ; 1 működtető rudazat; 2,3 reteszelő-mechanizmus 161. ábra. Félautomatikus leolvasztó termosztát 82

83 a ) bekapcsolt helyzet (2+3 zárt); b ) kikapcsolt helyzet (2+3 nyitott) 1 tartománybeállltóorsó; 2 differencia-beállító orsó; 3 mozgatókar; 7 tartománybeállító rugó; 8 differenciarugó; 9 működtető csőmembrán; 10 kúpos menetes csatlakozó; 12 álló érintkező; 13 mozgó érintkezők; 14 erőátvivő kar; 15 gumi zárósapka; 16 billegő; 17 kalapács; 18 differenciaemelő 162. ábra. KP 1 típusú kisnyomású presszosztát sematizált szerkezeti rajza ábra. A KP 1 típusú Danfoss gyártmányú kisnyomású presszosztát szerkezeti rajza 83

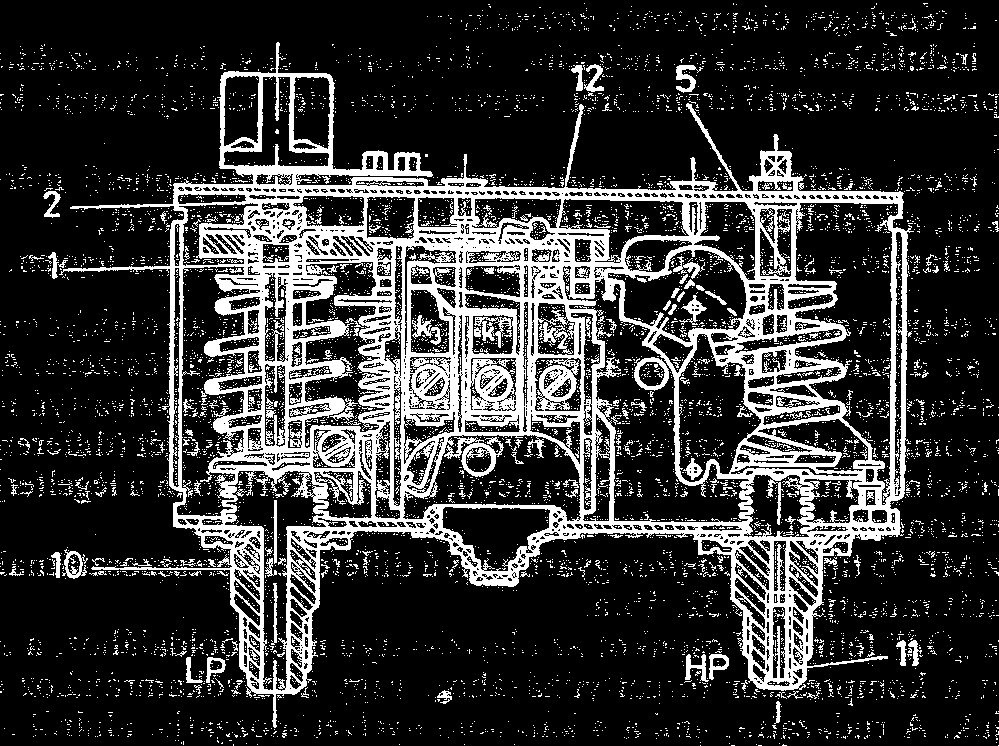

84 164. ábra. A KP típusú kis- és nagynyomású presszosztátok elektromos bekötése 1 differenciabeállító orsó; 2 tartománybeállító orsó; 10 kisnyomású csatlakozás; 11 nagynyomású csatlakozás; 5 a nagynyomású oldalt beszabályozó orsó; 12 egypólusú váltókapcsoló érintkezői 165. ábra. A KP 15 duopresszosztát szerkezeti felépítése 84

85 1 olajnyomás csatlakozás; 2 szívónyomás csatlakozás; 3 szabályozótárcsa; 4 olajnyomás működtette kapcsoló; 5 szabályozórugó 166. ábra MP 55 típusú differenciál- presszosztát 167. ábra Az MP 55 differenciál- presszosztát elektromos kapcsolási sémája: 1 szolenoid; 2 lágyvas anker; 3 átömlési keresztmetszet; 4 szeleptányér; 5 hermetikusan záródó hüvely 166. ábra. Az EVT 3 és 4 típusú Danfoss-mágnesszelep metszetrajza 85

86 1 lapmembrán; 2 fúvóka; 3 fúvókat lezáró lap; 4 kiegyenlítőfurat; 5 átömlési keresztmetszet; 167. ábra. Az EV JD 6 és 10 típusú (szervo működtetésű) Danfoss mágnesszelep metszetrajza hűtőköri kapcsolás a) hűtőgép kapcsolási vázlata b) vezérlés elektromos sémája 168. ábra Ventillátoros léghűtő berendezés vízhűtéses aggregáttal 86

87 1 CPP elpárolgási nyomásszabályozó szelep; 2 KP 15 duo-presszosztát ; 3 és 4 NRV visszacsapó szelepek 169. ábra. Központi hűtőberendezés hűtőtechnikai kapcsolást sémája 87

88 170. ábra. A 169. ábra szerinti hűtőrendszer elektromos vezérlési sémája 1 CPL szívónyomást szabályozó szelep; 2 CPR kondenzációs nyomást szabályozó szelep; 3 CPC a folyadékgyűjtőben a nyomást szabályozó szelep 171. ábra. Egy hűtőgépről üzemeltetett önkiszolgáló mélyhűtőpult hűtőtechnikai sémája 88

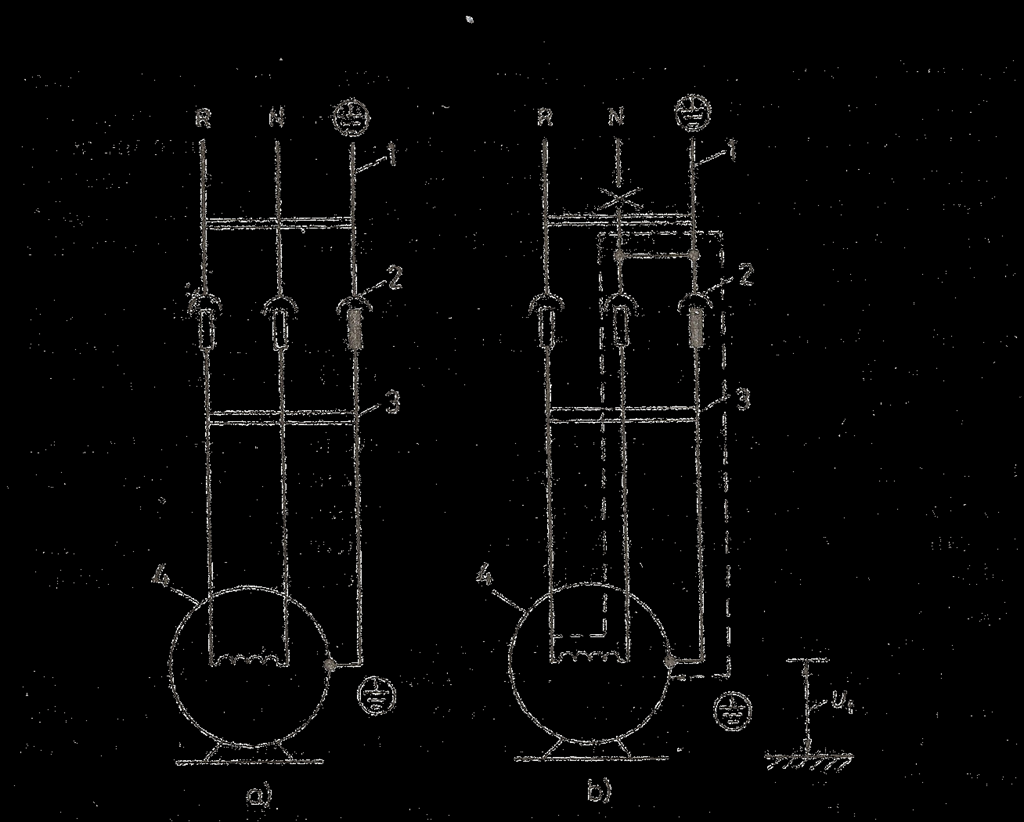

89 172. ábra A 171. ábra szerinti hűtőrendszer elektromos vezérlési sémája a) helyes; b ) helytelen; R a fázisvezető ; N a null vezető ; 1 védővezető; - 2 dugaszolóaljzat ; 3 villásdugó; 4 villamos motor 173. ábra. Dugaszolóaljzat bekötési vázlata 89

90 174. ábra Egyvonalas kapcsolási rajz 90
