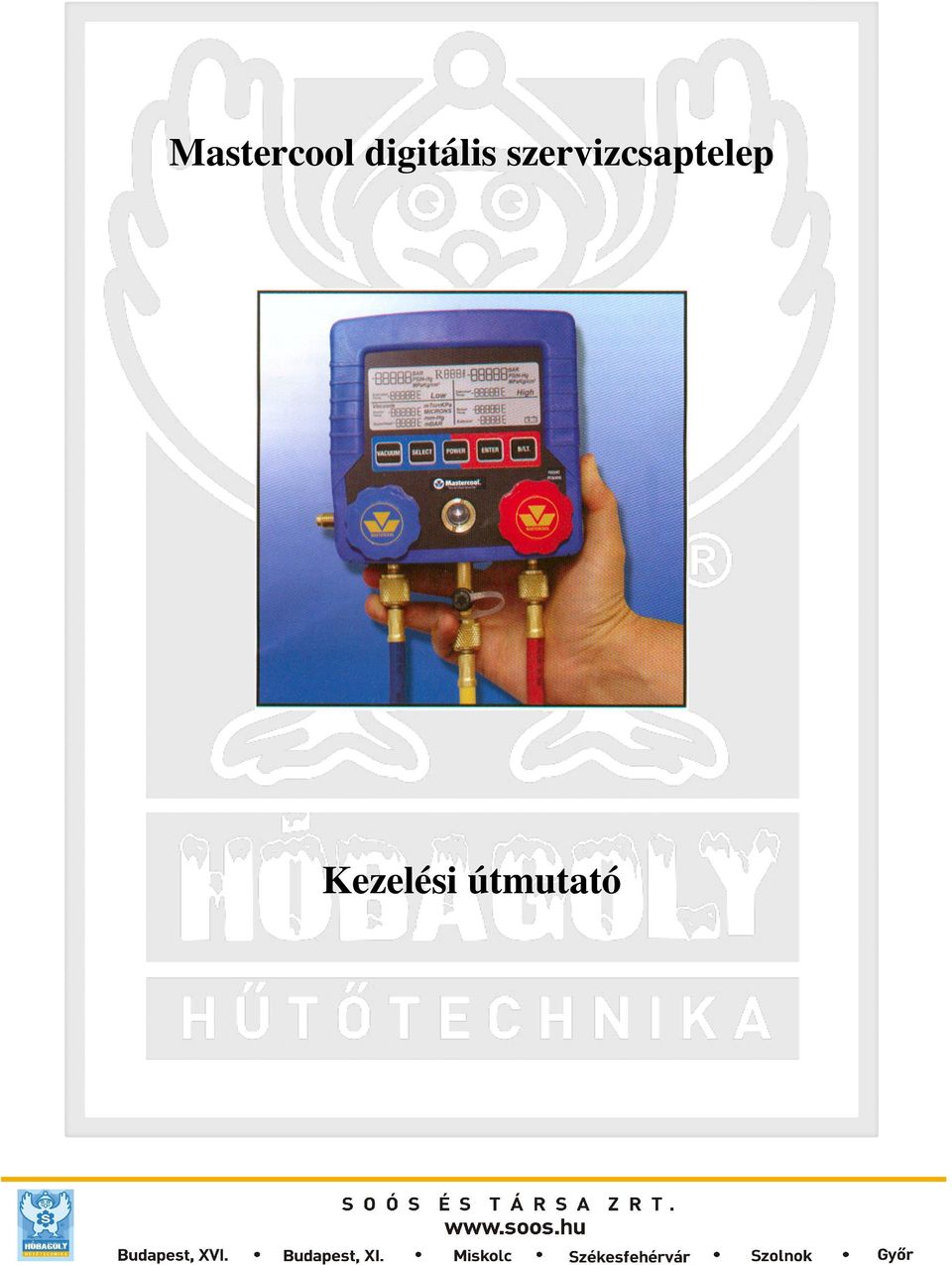

1 Mastercool digitális szervizcsaptelep Kezelési útmutató

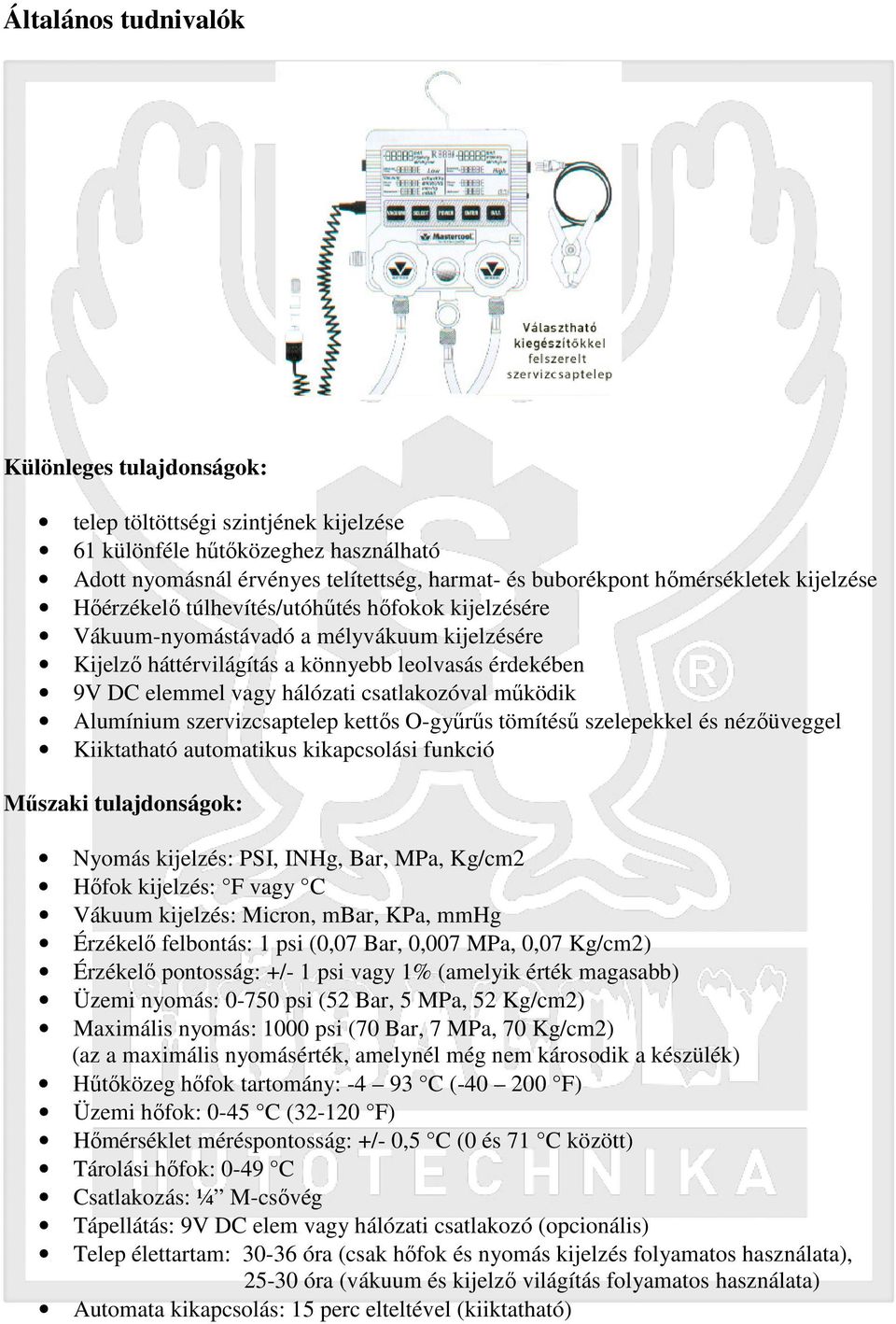

2 Általános tudnivalók Különleges tulajdonságok: telep töltöttségi szintjének kijelzése 61 különféle hűtőközeghez használható Adott nyomásnál érvényes telítettség, harmat- és buborékpont hőmérsékletek kijelzése Hőérzékelő túlhevítés/utóhűtés hőfokok kijelzésére Vákuum-nyomástávadó a mélyvákuum kijelzésére Kijelző háttérvilágítás a könnyebb leolvasás érdekében 9V DC elemmel vagy hálózati csatlakozóval működik Alumínium szervizcsaptelep kettős O-gyűrűs tömítésű szelepekkel és nézőüveggel Kiiktatható automatikus kikapcsolási funkció Műszaki tulajdonságok: Nyomás kijelzés: PSI, INHg, Bar, MPa, Kg/cm2 Hőfok kijelzés: F vagy C Vákuum kijelzés: Micron, mbar, KPa, mmhg Érzékelő felbontás: 1 psi (0,07 Bar, 0,007 MPa, 0,07 Kg/cm2) Érzékelő pontosság: +/- 1 psi vagy 1% (amelyik érték magasabb) Üzemi nyomás: psi (52 Bar, 5 MPa, 52 Kg/cm2) Maximális nyomás: 1000 psi (70 Bar, 7 MPa, 70 Kg/cm2) (az a maximális nyomásérték, amelynél még nem károsodik a készülék) Hűtőközeg hőfok tartomány: C ( F) Üzemi hőfok: 0-45 C ( F) Hőmérséklet méréspontosság: +/- 0,5 C (0 és 71 C között) Tárolási hőfok: 0-49 C Csatlakozás: ¼ M-csővég Tápellátás: 9V DC elem vagy hálózati csatlakozó (opcionális) Telep élettartam: óra (csak hőfok és nyomás kijelzés folyamatos használata), óra (vákuum és kijelző világítás folyamatos használata) Automata kikapcsolás: 15 perc elteltével (kiiktatható)

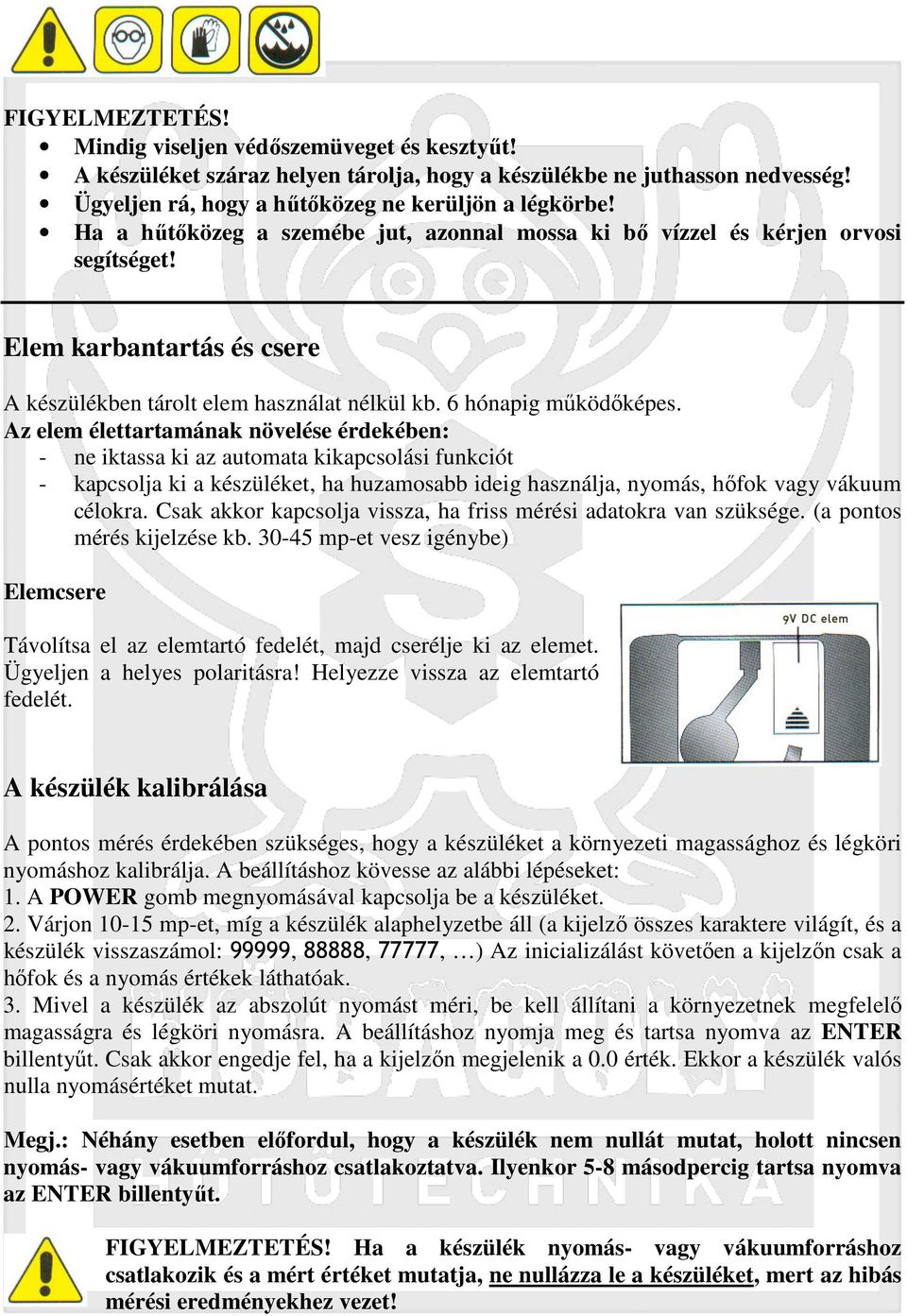

3 FIGYELMEZTETÉS! Mindig viseljen védőszemüveget és kesztyűt! A készüléket száraz helyen tárolja, hogy a készülékbe ne juthasson nedvesség! Ügyeljen rá, hogy a hűtőközeg ne kerüljön a légkörbe! Ha a hűtőközeg a szemébe jut, azonnal mossa ki bő vízzel és kérjen orvosi segítséget! Elem karbantartás és csere A készülékben tárolt elem használat nélkül kb. 6 hónapig működőképes. Az elem élettartamának növelése érdekében: - ne iktassa ki az automata kikapcsolási funkciót - kapcsolja ki a készüléket, ha huzamosabb ideig használja, nyomás, hőfok vagy vákuum célokra. Csak akkor kapcsolja vissza, ha friss mérési adatokra van szüksége. (a pontos mérés kijelzése kb mp-et vesz igénybe) Elemcsere Távolítsa el az elemtartó fedelét, majd cserélje ki az elemet. Ügyeljen a helyes polaritásra! Helyezze vissza az elemtartó fedelét. A készülék kalibrálása A pontos mérés érdekében szükséges, hogy a készüléket a környezeti magassághoz és légköri nyomáshoz kalibrálja. A beállításhoz kövesse az alábbi lépéseket: 1. A POWER gomb megnyomásával kapcsolja be a készüléket. 2. Várjon mp-et, míg a készülék alaphelyzetbe áll (a kijelző összes karaktere világít, és a készülék visszaszámol: 99999, 88888, 77777, ) Az inicializálást követően a kijelzőn csak a hőfok és a nyomás értékek láthatóak. 3. Mivel a készülék az abszolút nyomást méri, be kell állítani a környezetnek megfelelő magasságra és légköri nyomásra. A beállításhoz nyomja meg és tartsa nyomva az ENTER billentyűt. Csak akkor engedje fel, ha a kijelzőn megjelenik a 0.0 érték. Ekkor a készülék valós nulla nyomásértéket mutat. Megj.: Néhány esetben előfordul, hogy a készülék nem nullát mutat, holott nincsen nyomás- vagy vákuumforráshoz csatlakoztatva. Ilyenkor 5-8 másodpercig tartsa nyomva az ENTER billentyűt. FIGYELMEZTETÉS! Ha a készülék nyomás- vagy vákuumforráshoz csatlakozik és a mért értéket mutatja, ne nullázza le a készüléket, mert az hibás mérési eredményekhez vezet!

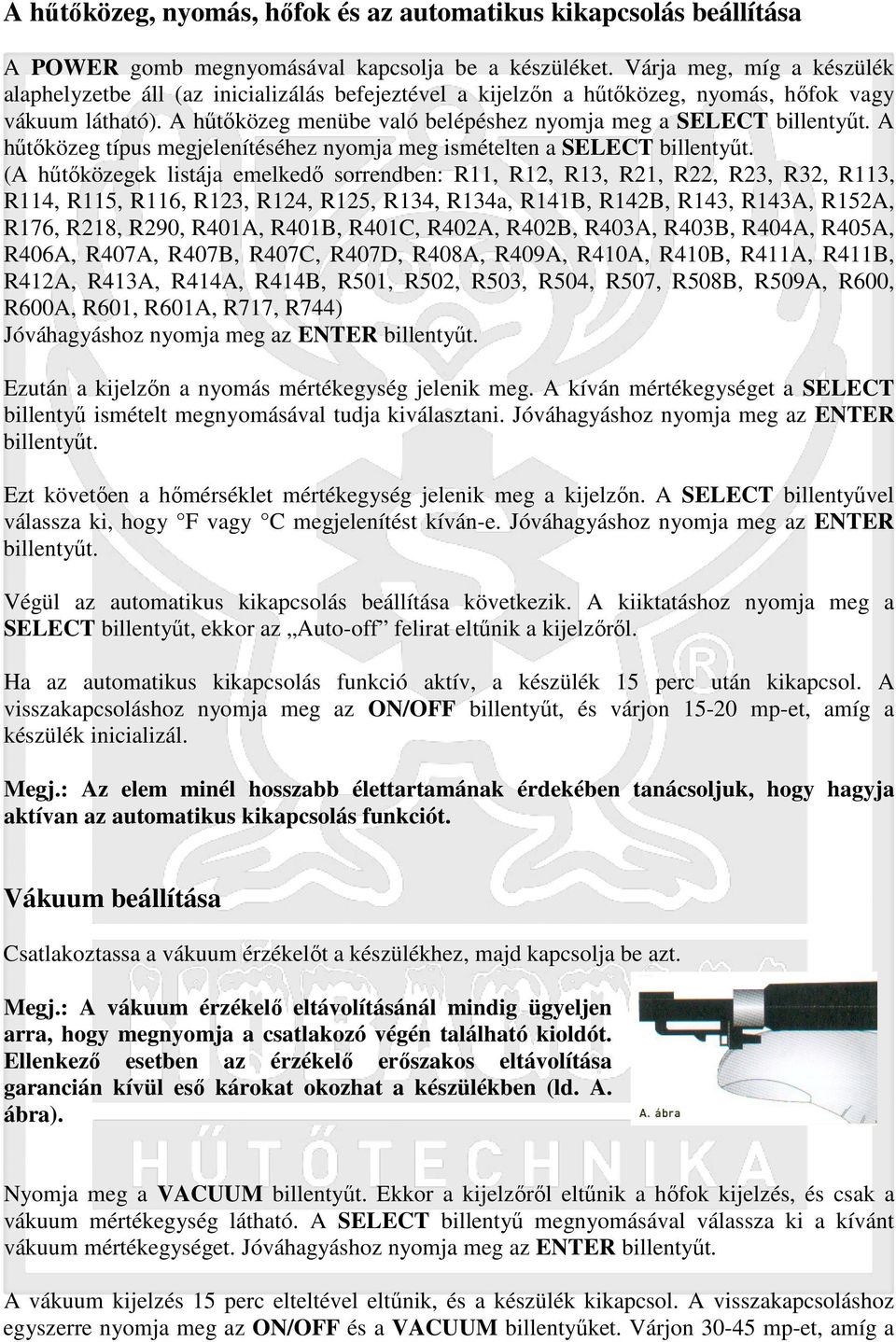

4 A hűtőközeg, nyomás, hőfok és az automatikus kikapcsolás beállítása A POWER gomb megnyomásával kapcsolja be a készüléket. Várja meg, míg a készülék alaphelyzetbe áll (az inicializálás befejeztével a kijelzőn a hűtőközeg, nyomás, hőfok vagy vákuum látható). A hűtőközeg menübe való belépéshez nyomja meg a SELECT billentyűt. A hűtőközeg típus megjelenítéséhez nyomja meg ismételten a SELECT billentyűt. (A hűtőközegek listája emelkedő sorrendben: R11, R12, R13, R21, R22, R23, R32, R113, R114, R115, R116, R123, R124, R125, R134, R134a, R141B, R142B, R143, R143A, R152A, R176, R218, R290, R401A, R401B, R401C, R402A, R402B, R403A, R403B, R404A, R405A, R406A, R407A, R407B, R407C, R407D, R408A, R409A, R410A, R410B, R411A, R411B, R412A, R413A, R414A, R414B, R501, R502, R503, R504, R507, R508B, R509A, R600, R600A, R601, R601A, R717, R744) Jóváhagyáshoz nyomja meg az ENTER billentyűt. Ezután a kijelzőn a nyomás mértékegység jelenik meg. A kíván mértékegységet a SELECT billentyű ismételt megnyomásával tudja kiválasztani. Jóváhagyáshoz nyomja meg az ENTER billentyűt. Ezt követően a hőmérséklet mértékegység jelenik meg a kijelzőn. A SELECT billentyűvel válassza ki, hogy F vagy C megjelenítést kíván-e. Jóváhagyáshoz nyomja meg az ENTER billentyűt. Végül az automatikus kikapcsolás beállítása következik. A kiiktatáshoz nyomja meg a SELECT billentyűt, ekkor az Auto-off felirat eltűnik a kijelzőről. Ha az automatikus kikapcsolás funkció aktív, a készülék 15 perc után kikapcsol. A visszakapcsoláshoz nyomja meg az ON/OFF billentyűt, és várjon mp-et, amíg a készülék inicializál. Megj.: Az elem minél hosszabb élettartamának érdekében tanácsoljuk, hogy hagyja aktívan az automatikus kikapcsolás funkciót. Vákuum beállítása Csatlakoztassa a vákuum érzékelőt a készülékhez, majd kapcsolja be azt. Megj.: A vákuum érzékelő eltávolításánál mindig ügyeljen arra, hogy megnyomja a csatlakozó végén található kioldót. Ellenkező esetben az érzékelő erőszakos eltávolítása garancián kívül eső károkat okozhat a készülékben (ld. A. ábra). Nyomja meg a VACUUM billentyűt. Ekkor a kijelzőről eltűnik a hőfok kijelzés, és csak a vákuum mértékegység látható. A SELECT billentyű megnyomásával válassza ki a kívánt vákuum mértékegységet. Jóváhagyáshoz nyomja meg az ENTER billentyűt. A vákuum kijelzés 15 perc elteltével eltűnik, és a készülék kikapcsol. A visszakapcsoláshoz egyszerre nyomja meg az ON/OFF és a VACUUM billentyűket. Várjon mp-et, amíg a

5 készülék bemelegszik és a kijelzőn a valós vákuum érték megjelenik. (Kapcsolja ki a készüléket, ha huzamosabb ideig használja, nyomás, hőfok vagy vákuum célokra. Csak akkor kapcsolja vissza, ha friss mérési adatokra van szüksége.) Fontos tudnivalók a hűtőrendszerek karbantartásával kapcsolatban A megnyitott, vagy szivárgás következtében nagyon alacsony hűtőközeg nyomással rendelkező hűtőrendszerből le kell fejteni a hűtőközeget. A lefejtést és a javítást követően kötelező elvégezni a rendszer szivárgásvizsgálatát, ami után a vizsgálathoz feltöltött hűtőközeget ismét le kell fejteni. Csak ezután szabad feltölteni és üzembe helyezni a rendszert. Rendszer nyomás és hőfok ellenőrzése 1. Ellenőrizze le, hogy a szervizcsaptelep mindkét szelepe zárva van-e (ütközésig tekerje a gombot az óramutató járásával azonos irányba) 2. Csatlakoztassa a rendszerhez a szervizcsaptelep szívó- és nyomó oldalán található kék és piros tömlőket. 3. Indítsa el a rendszert, majd várjon egy kis időt, amíg a készüléken megjelenik a valós nyomásérték. Feltöltés 1. Ellenőrizze le, hogy a szervizcsaptelep mindkét szelepe zárva van-e (ütközésig tekerje a gombot az óramutató járásával azonos irányba) 2. Indítsa be a rendszert 3. Csatlakoztassa a sárga tömlő másik végét a hűtőközeg palackhoz. (a megfelelő adagoláshoz olvassa el a hűtőközeg gyártójának tájékoztatóját). A pontos mennyiség méréséhez használjon digitális mérleget. 4. Nyissa meg lassan a szívó oldali (kék) szelepet a töltés megkezdéséhez. 5. A töltés végeztével zárja el a palackon található szelepet, majd várjon egy kis időt, hogy a tömlőben és a szervizcsaptelepben található hűtőközeg a rendszerbe kerüljön. 6. Zárja el a szívó oldali szelepet és távolítsa el a tömlőket a rendszerről. Vákuumozás (ld. B ábra) 1. A POWER gomb megnyomásával kapcsolja be a készüléket. Várjon 10 mp-et, amíg a készülék alaphelyzetbe áll. 2. Zárja el mindkét szelepet 3. Csatlakoztassa a vákuum érzékelő nyomástávadót a szervizcsaptelephez. A nyomástávadó vezetékét csatlakoztassa a készülék oldalán található csatlakozóhoz. Nyomja meg a VACUUM billentyűt. 4. Csatlakoztassa a rendszerhez a szívó és nyomó oldali tömlőket, a sárga tömlőt pedig a vákuumszivattyúhoz.

6 Indítsa el a vákuumszivattyút és nyissa meg a szívó oldali szelepet. A vákuum visszaszámlálás a értékű légköri nyomásról indul. A rendszer méretétől függően fognak a kijelzőn egyesével eltűnni a vonalak. Ha az összes vonal eltűnt, a kijelzőn megjelenik a számszerű kijelzés is. A számok mikron (vagy ennek megfelelő más mértékegység) értékről csökkennek. A készülék 15 perc elteltével automatikusan kikapcsol. Visszakapcsoláshoz nyomja meg ismét a POWER gombot, majd várjon mp-et, amíg a készülék inicializál és a kijelzőn megjelenik a mért vákuum érték. Ha elérte a kívánt vákuum értéket, zárja el a szívó oldali szelepet és távolítsa el a készülékről a vákuumtömlőt. Kapcsolja ki a készüléket a POWER gomb megnyomásával. (Kapcsolja ki a készüléket, ha huzamosabb ideig használja, nyomás, hőfok vagy vákuum célokra. Csak akkor kapcsolja vissza, ha friss mérési adatokra van szüksége.) FIGYELEM! Soha ne kapcsolja ki addig a vákuumszivattyút, amíg a vákuumtömlő csatlakozik a készülékhez. Ellenkező esetben olaj kerülhet az érzékelő kamrába. Aktuális túlhevítés és utóhűtés mérése Túlhevítés: Az elpárologtatóból kilépő hűtőközeg (gőz) aktuális (hőérzékelő által mért) hőfokának és az elpárologtatóban található hűtőközeg nyomásához tartozó forráspontja (telítettségi hőfoka) közötti különbség. Az elpárolgás után a hűtőközeg gőz tovább melegszik.

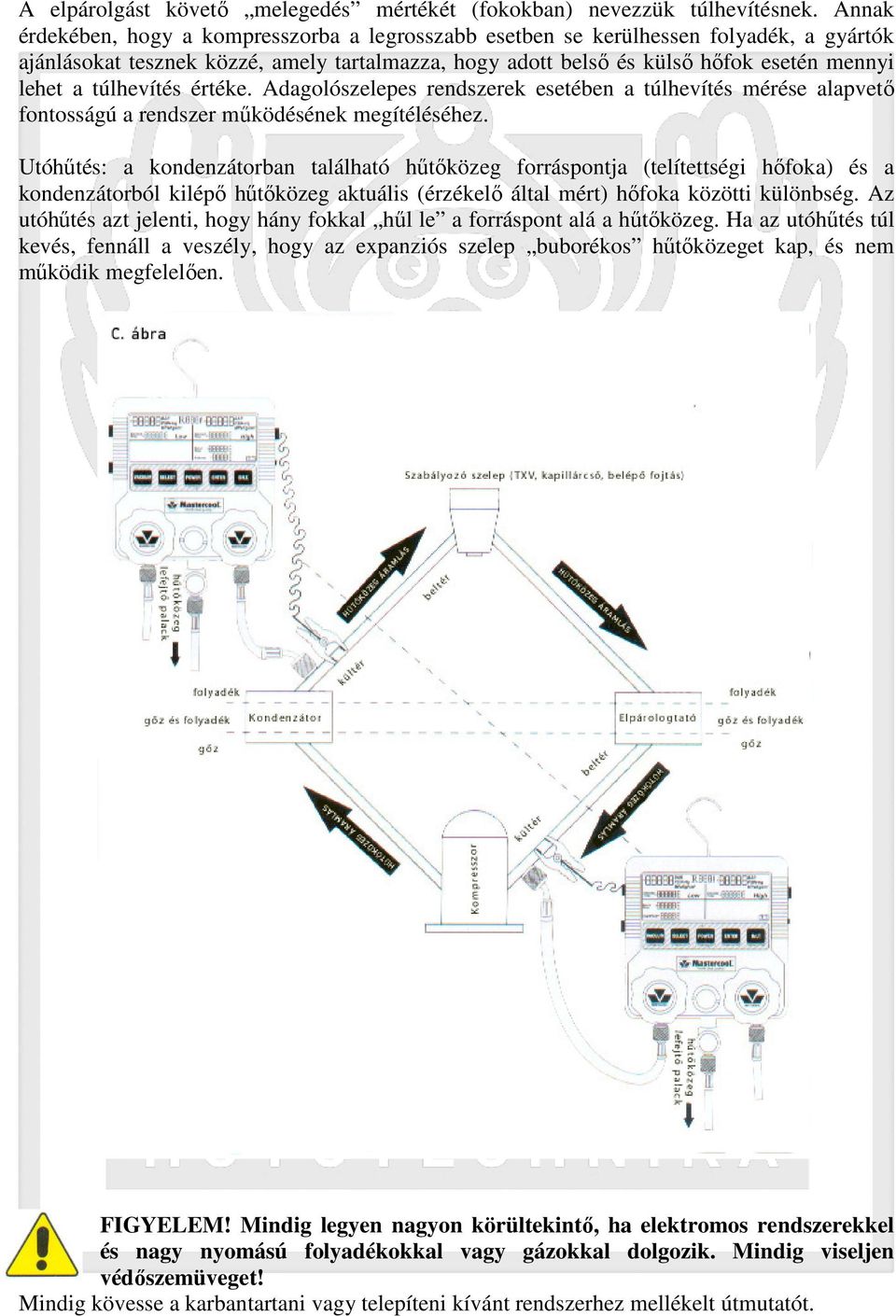

7 A elpárolgást követő melegedés mértékét (fokokban) nevezzük túlhevítésnek. Annak érdekében, hogy a kompresszorba a legrosszabb esetben se kerülhessen folyadék, a gyártók ajánlásokat tesznek közzé, amely tartalmazza, hogy adott belső és külső hőfok esetén mennyi lehet a túlhevítés értéke. Adagolószelepes rendszerek esetében a túlhevítés mérése alapvető fontosságú a rendszer működésének megítéléséhez. Utóhűtés: a kondenzátorban található hűtőközeg forráspontja (telítettségi hőfoka) és a kondenzátorból kilépő hűtőközeg aktuális (érzékelő által mért) hőfoka közötti különbség. Az utóhűtés azt jelenti, hogy hány fokkal hűl le a forráspont alá a hűtőközeg. Ha az utóhűtés túl kevés, fennáll a veszély, hogy az expanziós szelep buborékos hűtőközeget kap, és nem működik megfelelően. FIGYELEM! Mindig legyen nagyon körültekintő, ha elektromos rendszerekkel és nagy nyomású folyadékokkal vagy gázokkal dolgozik. Mindig viseljen védőszemüveget! Mindig kövesse a karbantartani vagy telepíteni kívánt rendszerhez mellékelt útmutatót.

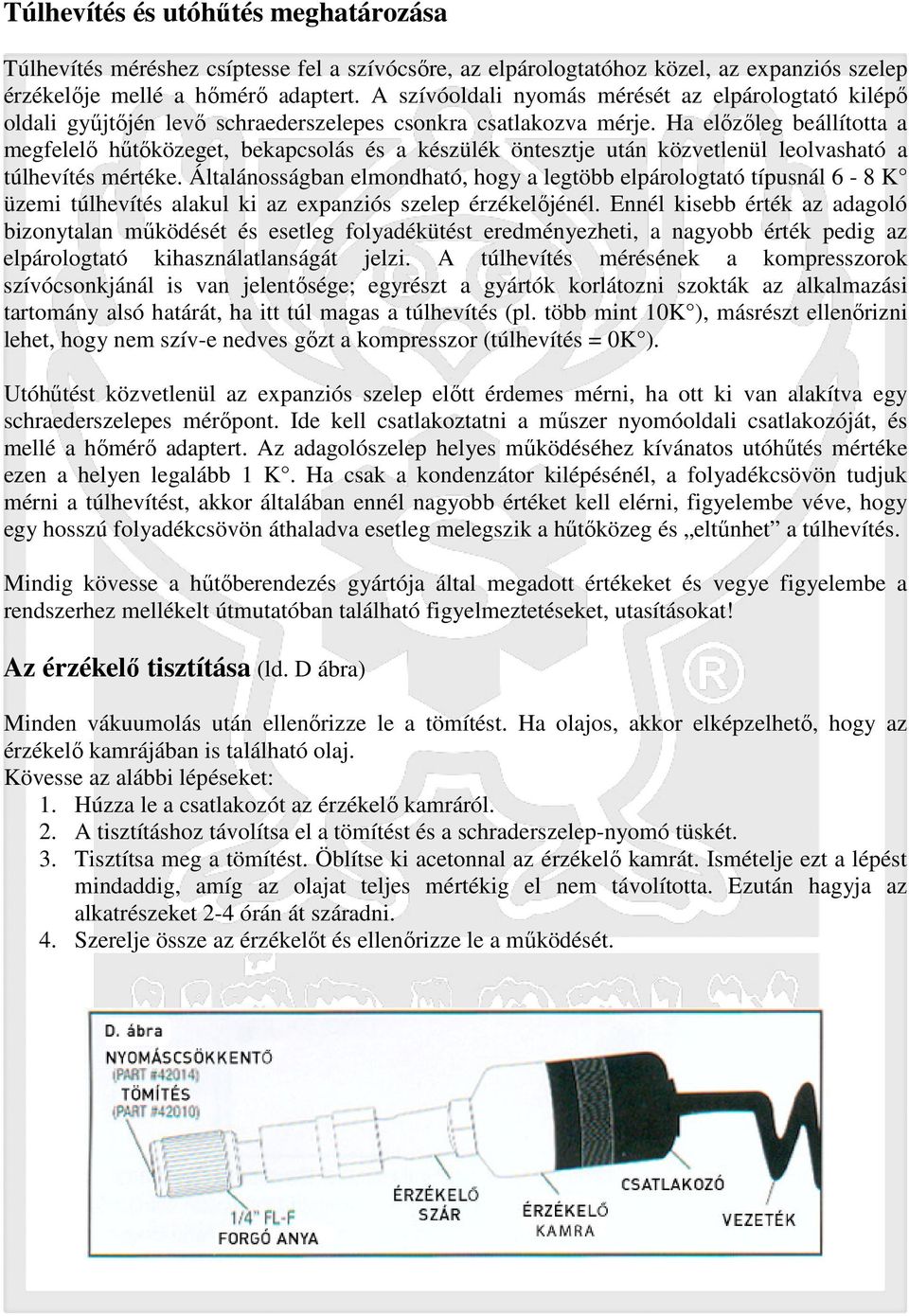

8 Túlhevítés és utóhűtés meghatározása Túlhevítés méréshez csíptesse fel a szívócsőre, az elpárologtatóhoz közel, az expanziós szelep érzékelője mellé a hőmérő adaptert. A szívóoldali nyomás mérését az elpárologtató kilépő oldali gyűjtőjén levő schraederszelepes csonkra csatlakozva mérje. Ha előzőleg beállította a megfelelő hűtőközeget, bekapcsolás és a készülék öntesztje után közvetlenül leolvasható a túlhevítés mértéke. Általánosságban elmondható, hogy a legtöbb elpárologtató típusnál 6-8 K üzemi túlhevítés alakul ki az expanziós szelep érzékelőjénél. Ennél kisebb érték az adagoló bizonytalan működését és esetleg folyadékütést eredményezheti, a nagyobb érték pedig az elpárologtató kihasználatlanságát jelzi. A túlhevítés mérésének a kompresszorok szívócsonkjánál is van jelentősége; egyrészt a gyártók korlátozni szokták az alkalmazási tartomány alsó határát, ha itt túl magas a túlhevítés (pl. több mint 10K ), másrészt ellenőrizni lehet, hogy nem szív-e nedves gőzt a kompresszor (túlhevítés = 0K ). Utóhűtést közvetlenül az expanziós szelep előtt érdemes mérni, ha ott ki van alakítva egy schraederszelepes mérőpont. Ide kell csatlakoztatni a műszer nyomóoldali csatlakozóját, és mellé a hőmérő adaptert. Az adagolószelep helyes működéséhez kívánatos utóhűtés mértéke ezen a helyen legalább 1 K. Ha csak a kondenzátor kilépésénél, a folyadékcsövön tudjuk mérni a túlhevítést, akkor általában ennél nagyobb értéket kell elérni, figyelembe véve, hogy egy hosszú folyadékcsövön áthaladva esetleg melegszik a hűtőközeg és eltűnhet a túlhevítés. Mindig kövesse a hűtőberendezés gyártója által megadott értékeket és vegye figyelembe a rendszerhez mellékelt útmutatóban található figyelmeztetéseket, utasításokat! Az érzékelő tisztítása (ld. D ábra) Minden vákuumolás után ellenőrizze le a tömítést. Ha olajos, akkor elképzelhető, hogy az érzékelő kamrájában is található olaj. Kövesse az alábbi lépéseket: 1. Húzza le a csatlakozót az érzékelő kamráról. 2. A tisztításhoz távolítsa el a tömítést és a schraderszelep-nyomó tüskét. 3. Tisztítsa meg a tömítést. Öblítse ki acetonnal az érzékelő kamrát. Ismételje ezt a lépést mindaddig, amíg az olajat teljes mértékig el nem távolította. Ezután hagyja az alkatrészeket 2-4 órán át száradni. 4. Szerelje össze az érzékelőt és ellenőrizze le a működését.

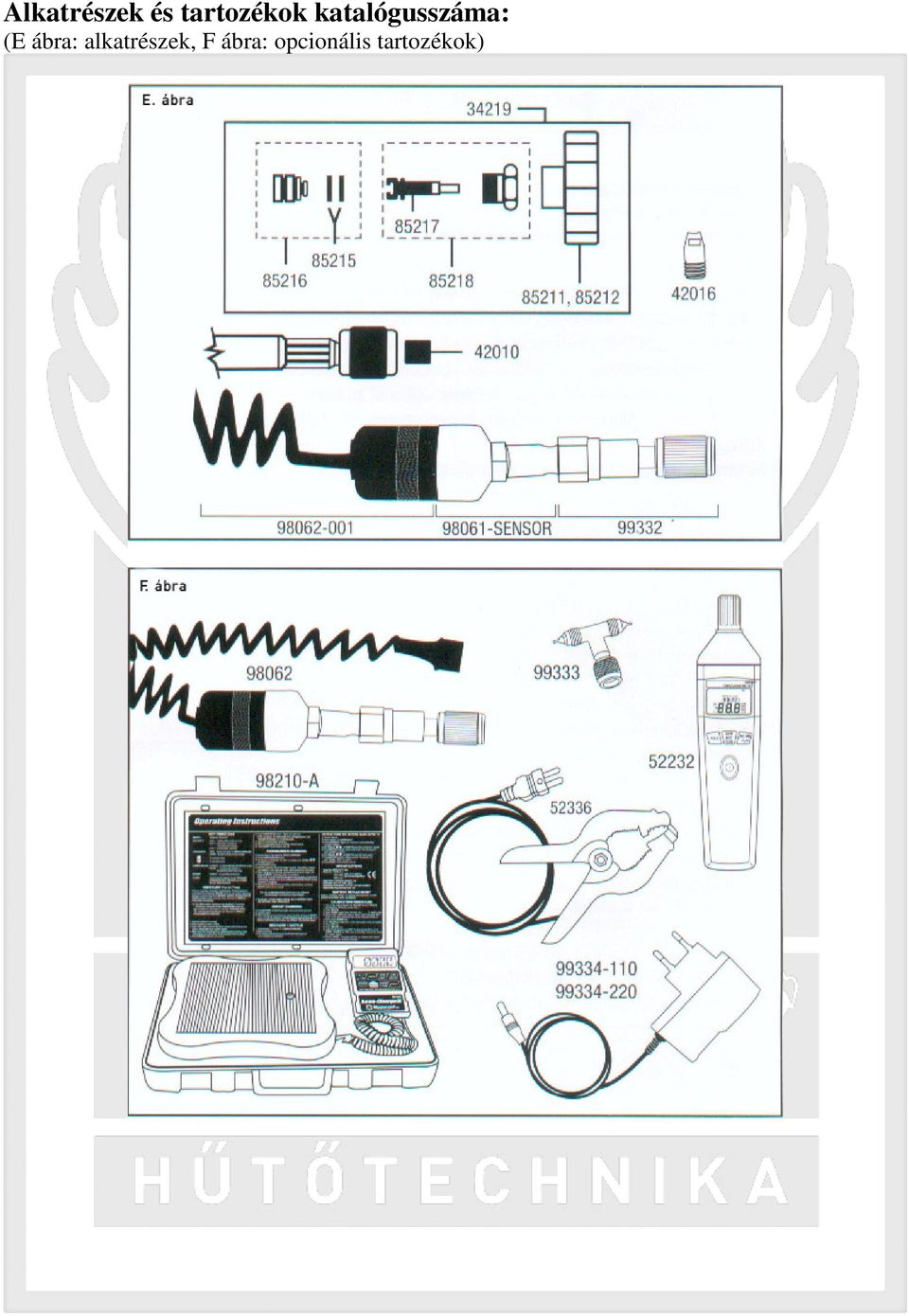

9 Alkatrészek és tartozékok katalógusszáma: (E ábra: alkatrészek, F ábra: opcionális tartozékok)
