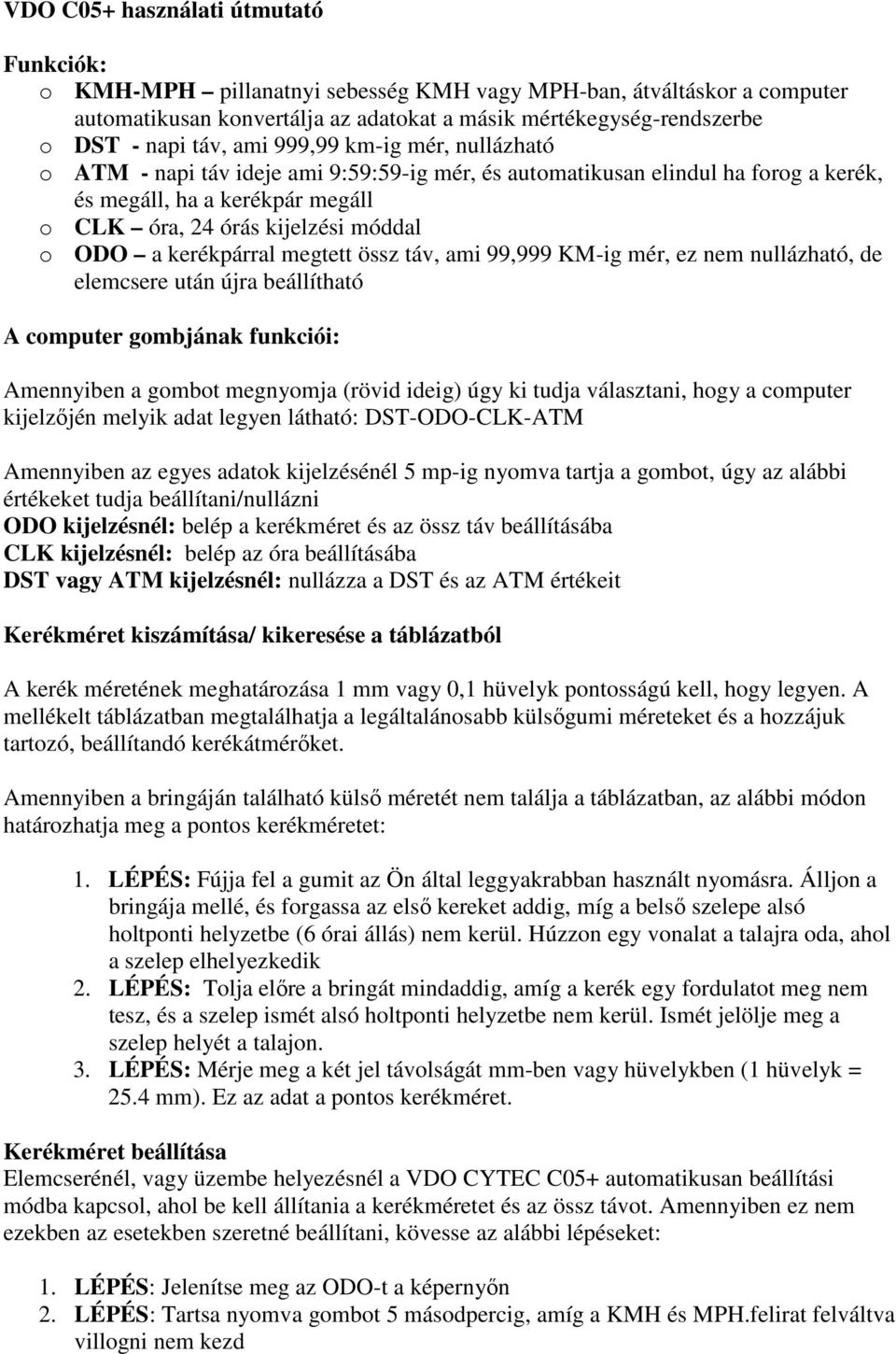

1 VDO C05+ használati útmutató Funkciók: o KMH-MPH pillanatnyi sebesség KMH vagy MPH-ban, átváltáskor a computer automatikusan konvertálja az adatokat a másik mértékegység-rendszerbe o DST - napi táv, ami 999,99 km-ig mér, nullázható o ATM - napi táv ideje ami 9:59:59-ig mér, és automatikusan elindul ha forog a kerék, és megáll, ha a kerékpár megáll o CLK óra, 24 órás kijelzési móddal o ODO a kerékpárral megtett össz táv, ami 99,999 KM-ig mér, ez nem nullázható, de elemcsere után újra beállítható A computer gombjának funkciói: Amennyiben a gombot megnyomja (rövid ideig) úgy ki tudja választani, hogy a computer kijelzőjén melyik adat legyen látható: DST-ODO-CLK-ATM Amennyiben az egyes adatok kijelzésénél 5 mp-ig nyomva tartja a gombot, úgy az alábbi értékeket tudja beállítani/nullázni ODO kijelzésnél: belép a kerékméret és az össz táv beállításába CLK kijelzésnél: belép az óra beállításába DST vagy ATM kijelzésnél: nullázza a DST és az ATM értékeit Kerékméret kiszámítása/ kikeresése a táblázatból A kerék méretének meghatározása 1 mm vagy 0,1 hüvelyk pontosságú kell, hogy legyen. A mellékelt táblázatban megtalálhatja a legáltalánosabb külsőgumi méreteket és a hozzájuk tartozó, beállítandó kerékátmérőket. Amennyiben a bringáján található külső méretét nem találja a táblázatban, az alábbi módon határozhatja meg a pontos kerékméretet: 1. LÉPÉS: Fújja fel a gumit az Ön által leggyakrabban használt nyomásra. Álljon a bringája mellé, és forgassa az első kereket addig, míg a belső szelepe alsó holtponti helyzetbe (6 órai állás) nem kerül. Húzzon egy vonalat a talajra oda, ahol a szelep elhelyezkedik 2. LÉPÉS: Tolja előre a bringát mindaddig, amíg a kerék egy fordulatot meg nem tesz, és a szelep ismét alsó holtponti helyzetbe nem kerül. Ismét jelölje meg a szelep helyét a talajon. 3. LÉPÉS: Mérje meg a két jel távolságát mm-ben vagy hüvelykben (1 hüvelyk = 25.4 mm). Ez az adat a pontos kerékméret. Kerékméret beállítása Elemcserénél, vagy üzembe helyezésnél a VDO CYTEC C05+ automatikusan beállítási módba kapcsol, ahol be kell állítania a kerékméretet és az össz távot. Amennyiben ez nem ezekben az esetekben szeretné beállítani, kövesse az alábbi lépéseket: 1. LÉPÉS: Jelenítse meg az ODO-t a képernyőn 2. LÉPÉS: Tartsa nyomva gombot 5 másodpercig, amíg a KMH és MPH.felirat felváltva villogni nem kezd

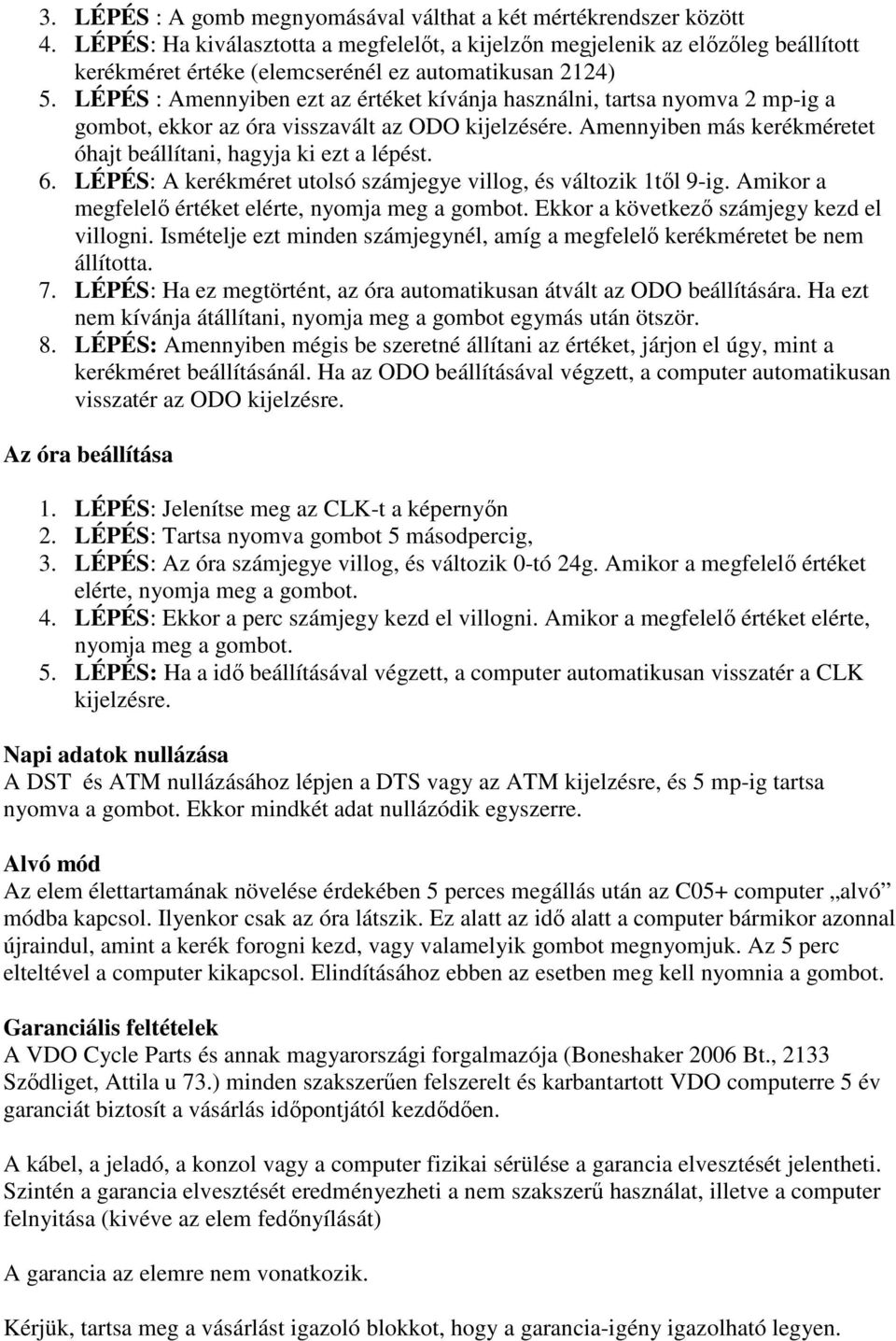

2 3. LÉPÉS : A gomb megnyomásával válthat a két mértékrendszer között 4. LÉPÉS: Ha kiválasztotta a megfelelőt, a kijelzőn megjelenik az előzőleg beállított kerékméret értéke (elemcserénél ez automatikusan 2124) 5. LÉPÉS : Amennyiben ezt az értéket kívánja használni, tartsa nyomva 2 mp-ig a gombot, ekkor az óra visszavált az ODO kijelzésére. Amennyiben más kerékméretet óhajt beállítani, hagyja ki ezt a lépést. 6. LÉPÉS: A kerékméret utolsó számjegye villog, és változik 1től 9-ig. Amikor a megfelelő értéket elérte, nyomja meg a gombot. Ekkor a következő számjegy kezd el villogni. Ismételje ezt minden számjegynél, amíg a megfelelő kerékméretet be nem állította. 7. LÉPÉS: Ha ez megtörtént, az óra automatikusan átvált az ODO beállítására. Ha ezt nem kívánja átállítani, nyomja meg a gombot egymás után ötször. 8. LÉPÉS: Amennyiben mégis be szeretné állítani az értéket, járjon el úgy, mint a kerékméret beállításánál. Ha az ODO beállításával végzett, a computer automatikusan visszatér az ODO kijelzésre. Az óra beállítása 1. LÉPÉS: Jelenítse meg az CLK-t a képernyőn 2. LÉPÉS: Tartsa nyomva gombot 5 másodpercig, 3. LÉPÉS: Az óra számjegye villog, és változik 0-tó 24g. Amikor a megfelelő értéket elérte, nyomja meg a gombot. 4. LÉPÉS: Ekkor a perc számjegy kezd el villogni. Amikor a megfelelő értéket elérte, nyomja meg a gombot. 5. LÉPÉS: Ha a idő beállításával végzett, a computer automatikusan visszatér a CLK kijelzésre. Napi adatok nullázása A DST és ATM nullázásához lépjen a DTS vagy az ATM kijelzésre, és 5 mp-ig tartsa nyomva a gombot. Ekkor mindkét adat nullázódik egyszerre. Alvó mód Az elem élettartamának növelése érdekében 5 perces megállás után az C05+ computer alvó módba kapcsol. Ilyenkor csak az óra látszik. Ez alatt az idő alatt a computer bármikor azonnal újraindul, amint a kerék forogni kezd, vagy valamelyik gombot megnyomjuk. Az 5 perc elteltével a computer kikapcsol. Elindításához ebben az esetben meg kell nyomnia a gombot. Garanciális feltételek A VDO Cycle Parts és annak magyarországi forgalmazója (Boneshaker 2006 Bt., 2133 Sződliget, Attila u 73.) minden szakszerűen felszerelt és karbantartott VDO computerre 5 év garanciát biztosít a vásárlás időpontjától kezdődően. A kábel, a jeladó, a konzol vagy a computer fizikai sérülése a garancia elvesztését jelentheti. Szintén a garancia elvesztését eredményezheti a nem szakszerű használat, illetve a computer felnyitása (kivéve az elem fedőnyílását) A garancia az elemre nem vonatkozik. Kérjük, tartsa meg a vásárlást igazoló blokkot, hogy a garancia-igény igazolható legyen.

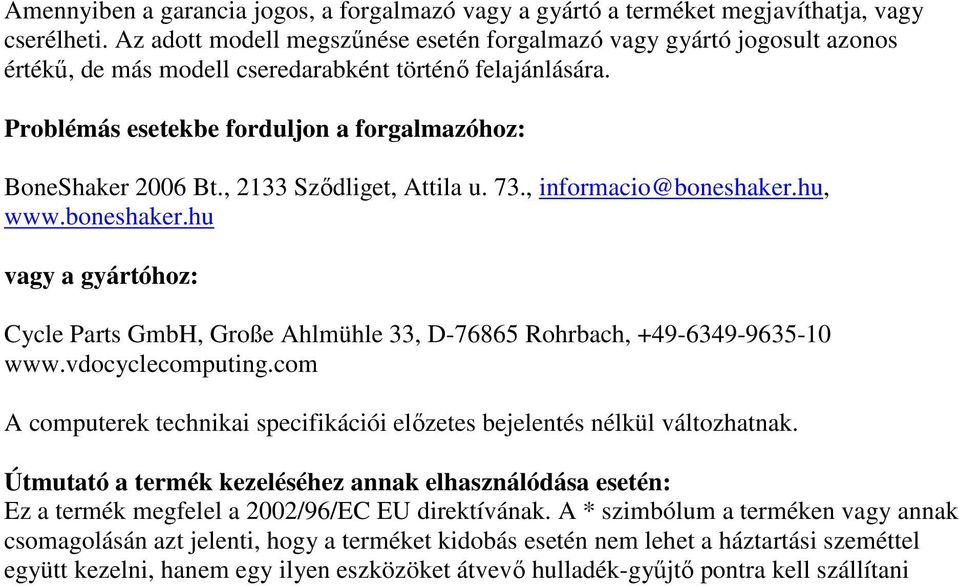

3 Amennyiben a garancia jogos, a forgalmazó vagy a gyártó a terméket megjavíthatja, vagy cserélheti. Az adott modell megszűnése esetén forgalmazó vagy gyártó jogosult azonos értékű, de más modell cseredarabként történő felajánlására. Problémás esetekbe forduljon a forgalmazóhoz: BoneShaker 2006 Bt., 2133 Sződliget, Attila u. 73., informacio@boneshaker.hu, vagy a gyártóhoz: Cycle Parts GmbH, Große Ahlmühle 33, D Rohrbach, A computerek technikai specifikációi előzetes bejelentés nélkül változhatnak. Útmutató a termék kezeléséhez annak elhasználódása esetén: Ez a termék megfelel a 2002/96/EC EU direktívának. A * szimbólum a terméken vagy annak csomagolásán azt jelenti, hogy a terméket kidobás esetén nem lehet a háztartási szeméttel együtt kezelni, hanem egy ilyen eszközöket átvevő hulladék-gyűjtő pontra kell szállítani
