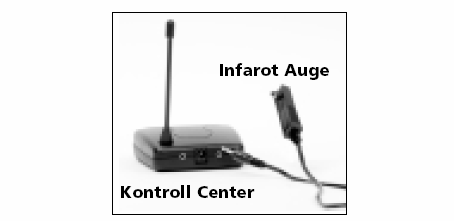

Elemek. A készülék használata a Kontroll Center -rel

Átírás

1 Conrad Vevőszolgálat, 1124 Budapest, Jagelló út 30. Tel: Kameleon 10 univerzális távirányító Rend.sz: A készülék jellemzői A KAMELEON 10 könnyen kezelhető, univerzális távirányító. A felhasználóbarát kijelző háttérvilágítással egyszerű kezelést tesz lehetővé; a nem használt funkciók rejtve maradnak, nem látszanak a kijelzőn. Az elemek betétele után egy tetszőleges gombot kell nyomni, ezzel aktiválja a háttérvilágítást. Ettől kezdve a kijelző aktiválható a távirányító kézbe vételével és az EL kijelző egyidejű érintésével. Az aktiválási mód megváltoztatható, az EL kijelző gombnyomással is aktiválható. A termék fény-szenzorral rendelkezik, amely a kijelző világítást világos környezetben automatikusan fokozza, ill. sötét környezetben csökkenti. Max. 10 készülék vezérlése: A Kameleon 10 birtokában csak egyetlen távirányítóra van szükség az Ön audio-video készülékeinek irányítására, amennyiben azok infravörös jellel vezérelhetők. A Kameleon 10 két nagy hatótávolságú infravörös jelátadóval rendelkezik, és nagyfrekvenciás (HF) adáshoz is alkalmas (450 khz-ig). 10 készülék tetszőleges kombinációját lehet kiválasztani. Taníthatóság: A Kameleon 10 tanítható, azaz majdnem minden funkciót (max. +/-30) képes lemásolni az eredeti távirányítókról. Ez praktikus, ha a Kameleon beállítása után kiderül, hogy esetleg az eredeti távirányító egyes funkciói hiányoznak a billentyűzetéről. Makrók (meghatározott parancssor gombnyomásra) A távirányítóra egyszerűen adható be makró. Ez lehetővé teszi, hogy egyetlen gomb nyomásával több parancsot adjon ki egyszerre (pl. egyidejűleg több készüléket kapcsoljon ki). Ehhez legalkalmasabbak a különleges funkció gombok (A, B, vagy C). Ha a parancs-sor az egyik ilyen gombra lett programozva, mindegyik készülék-üzemmódban működik. egyszerre sugároz IR (infravörös) és RF (rádiós) jeleket. Az RF jel ugyanolyan információkat továbbít, mint az infra jel, de előnye, hogy a falakon is keresztülhatol. Miután ismét IR jellé lesz alakítva, lehetőség van arra, hogy vezéreljen egy készüléket bárhol a házban. A Kontroll Center -t a készlet tartalmazza, segítségével minden készüléket, amit már beállított a Kameleon-nal, vezérelni tud, akkor is, ha az egy másik helyiségben van. A tennivalók: 1. Kösse össze a hálózati adaptert a Kontroll-Center-rel. 2. Helyezze el a Kontroll Center-t annak a készüléknek (pl. DVD-játszó/felvevő vagy műhold-vevő) infravörös bemenete előtt, amelyet egy másik helyiségből akar irányítani. Szükség esetén (ha az Ön készülékei üveg mögött vagy egy szekrényben vannak) használhat egy vagy több IR-szemet. Csatlakoztassa a mellékelt IRszemet ( Infrarot Auge ) a Kontroll-Center-hez. Rögzítse az IR-szemet azon készülék IR-vevője előtt, amelyet egy másik helyiségből akar irányítani. 3. Csatlakoztassa a hálózati adaptert a konnektorhoz. 4. A Kameleon-t közvetlenül a készülékre irányíthatja, ha azonos helyiségben tartózkodik. Más helyiségben lévő készülékeket is irányíthat, ahol a Kontroll Center van elhelyezve. Vegye figyelembe, hogy ha a vezérlendő készülék másik helyiségben van, nem lehet a reagálását észlelni, ha csak az nincs kapcsolatban olyan berendezéssel, amely Önnel azonos szobában van. (*) A Kameleon 10 nem támogat RF (rádiós) jellel vezérelt készülékeket. A Kameleon 10 RF (rádiós) jelet küld a Kontroll Center-re, ami egy másik helyiségben van. A Kontroll Center az RF (rádiós) jelet egy IR (infravörös) jellé alakítja, és lehetővé teszi a vele azonos helyiségben lévő berendezések vezérlését. Kód utántöltési technológia A Kameleon 10 lehetőséget nyújt a kód-utántöltésre: így a távirányító memóriájába új kódokat lehet beprogramozni. Ha a készülék egy meghatározott kódot igényel, amely nincs a Kameleon 10 memóriájában, a kód-utántöltési technológiát alkalmazhatja. A részleteket ld. később. Elemek Feltölthető akkuk alkalmazásánál tartsa magát az URC-8200 akkutöltő állomás használati útmutatójához. Elemkimerülés jelzés: Az elemek gyengülését a készülék jelzi. Az infra kijelző ötször villan fel, ha egy gombot nyomnak. Ekkor a készüléket a töltőbe kell helyezni. Fontos! A Kameleon 10 távirányítót csak a hozzá rendelt töltőállomásról (URC 8200) szabad feltölteni. Ne használjon más AC/DC adaptereket, vagy feltölthető akkukat, mert ezek rövidzárat okozhatnak. Ha a töltőállomást nem kívánja használni, tegyen be normál AA méretű LR6 alkáli elemeket. A készülék használata a Kontroll Center -rel Az ún. Kontroll Center -rel (kontroll-központ) szállított távirányító lehetőséget ad olyan készülékek vezérlésére is, amelyek különböző helyiségekben vannak. A Kameleon

2 A kezelőgomb mező 2. Nyomja OTHER -t. 3. Üsse be: Ha az IR kijelző kétszer villog, az aktiválás a ház és a kijelző egyidejű érintésével történik. Ha az IR kijelző négyszer villog, az aktiválás gombnyomással történik. A fenti lépésekkel kiválaszthatja a kívánt aktiválási módot. Fényszenzor Az elemek élettartamának meghosszabbítására a távirányító fényszenzorral van ellátva. Ez a kijelző fényerejét a környezethez igazítja. Sötét helyiségben pl. nem fontos, hogy a kijelző teljes fényerőre legyen állítva. Ha a fényerő szabályozási funkciót nem igényli, azt kikapcsolhatja a következőképpen: 1. Tartsa a MAGIC gombot nyomva, míg a nyúl ki nem jön a kalapból. A kijelző SETUP módba kapcsol. 2. Nyomja OTHER -t. 3. Üsse be a et. Az animált IR kijelző négyszer villog, a fényszenzor most zárva van. A beállítás visszavételére ismételje a fenti lépéseket - az animált IR kijelző kétszer villan fel. Az EL kijelző fényerejének beállítása 1. Tartsa a MAGIC gombot nyomva, míg a nyúl ki nem jön a kalapból. 2. Nyomja a BRIGHT-ot. 3. A képernyő alatt lévő félholdalakú CH+/- gomb + felének nyomásával növeli a fényt. IR jelző a CH- nyomásával csökkenti a fényt. 4. Nyomja ESC-et a fénybeállítás rögzítésére és a SETUP (beállítás) üzemmódba való visszatérésre. A fényerő módosításhoz először az előzőleg beállított fényszenzort deaktiválni kell (ld. a fenti lépést). Az IR jelző négyszeri villogása a 3. lépésben nyugtázza a fényszenzor deaktiválását. A kijelző világítás erőssége befolyásolja az elemek élettartamát. Ez kb hónap között változik (a fényerőtől és a használattól függően). A távirányítónak EL (elektrolumineszcens technológián alapuló) kijelzője van, amely a ház és a kijelző egyidejű érintésére, vagy gombnyomásra lép működésbe. Az elemek kímélésére a kijelző normál használat mellett 8 másodpercig világít. Kívánság szerint a háttérvilágítás időtartama és fényereje növelhető vagy csökkenthető (részletek később). Az EL kijelző különlegessége a kezelendő készülékekhez való igazodás. A kalap szimbólum a MAGIC (mágikus) gomb. A készülék-szimbólumok két oldalán infravörös (IR) jelző világít, ha gombot nyom vagy beállítást végez. Az EL kijelző aktiválása A kijelzőt vagy a ház és a kijelző egyidejű érintésével, vagy gombnyomással lehet aktiválni (bekapcsolni). Az aktiválási módok közötti választás: 1. Tartsa a MAGIC gombot nyomva, míg a nyúl ki nem jön a kalapból. Ekkor a kijelző SETUP (beállítás) módba kapcsol. A kijelző világítási időtartamának beállítása (Alapbeállítás: 8 mp.) 1. Tartsa a MAGIC gombot nyomva, míg a nyúl ki nem jön a kalapból. 2. Nyomja OTHER -t. 3. Nyomjon 978-at. 4. Nyomja az alábbi táblázatnak megfelelően az 1, 2, 3, 4 v. 5 számot. Az IR jelző kétszer felvillan, a kijelző átkapcsol SETUP üzemmódba Választható szám Világítási időtartam 1 4 másodperc 2 8 másodperc (alapbeállítás) 3 12 másodperc 4 16 másodperc 5 20 másodperc 1. IR (infravörös) kijelző Kezelőszervek 2

3 Felvillan egy IR jel küldése vagy vétele esetén. A kijelző mindig jelzi a kimenő IR-jelet, ha működő gombot nyomnak. A tanítási folyamatnál is felvillan az IR jelző gombnyomás esetén. 2. Készülékválasztó gombok: Kameleon 10-re IR DELETE IR törlése VOLUME hangerő közvetlen szabályozása OTHER program +/- szimulációja világítási időtartam beállítás (4, 8, 12, 16, 20 másodperc) reset (visszaállítás) timer (időzítő) kijelző aktiválás beállítás kód azonosítás kód utántöltés fényszenzor 5. SCROLL A Scroll (görgetés) gombbal át lehet váltani a különböző kijelzők között. Ez normál használatnál beállítás-módban is működik. Érvényes: TV1, VCR, AUX1, SAT, CD, AUD1 és AUD2 módra. A szimbólumok nyomásával lehet választani a vezérlendő készülékek között. Lehetőségek: TV1, TV2, VCR, SAT, DVD, CD, AUD1, AUD2 és AUX1,. Ha pl. a TV1 gombját nyomja, a tévét tudja vezérelni, ha a VCR-t, akkor a videót, stb. A megnyomott készülékgomb egy rövid ideig világít. 3. Házimozi A házimozi gomb lehetővé teszi, hogy a készülékei legtöbbet használt funkcióit egyetlen üzemmód-gomb alatt vezérelje (ld. később). 4. MAGIC (váltó (shift) vagy beállító gomb) A gomb beállításra és speciális funkciók előhívására használható. Ha röviden nyomja a gombot, a kijelző a Shift módba vált (10 másodpercre), és megmutatja a funkciókat, úgymint színt, fényt, és elalvás-időzítőt. 6. POWER Be-kikapcsoló gomb, Shift módba való kapcsolásnál: elalvás-időzítő ( zzz ). 7. PP/TIMER/RANDOM TV1, TV2 és SAT módban az utolsó csatorna vagy előző program vagy visszaállítás funkciókat veszi át (az eredeti távirányítótól függően). A PP gomb programozható a Kameleon Recall funkciójával (ld. később). A VCR, AUX1- módban a TIMER RECORD vagy TIMER ON/OFF funkciókat, CD, DCD,, AUD1 és AUD2 módban pedig a RANDOM (vagy Shuffle) funkciót veszi át :9 / PVR / PROG TV1, TV2 üzemmódban a széles, 16:9-es formátum funkciót hívja elő. SAT módban a PVR gomb nyomásával a kijelző SAT PVR (saját videorekorder) módba vált át, ezáltal a megfelelő funkciógombokhoz (PLAY, STOP, RECORD stb.) jutunk. Ha a műholdvevő vagy kábeldekóder felvétel funkcióval rendelkezik, azt ezekkel a gombokkal lehet irányítani. A VCR, AUX1, DVD,, AUD1, AUD2 és CD módban a PROG (program) funkcióba lehet jutni. Beállítási üzemmód: Ha a MAGIC gombot hosszabban (kb. 3 másodpercig) nyomja, a Kameleon beállító üzemmódba vált át. A következő beállítások lehetségesek: DEV SET készülék beállítás SEARCH kódkeresés MODE készülék újra-hozzárendelés KEY-MAGIC hiányzó funkciók programozása MACRO parancssorozat egy gombnyomásra BRIGHT kijelző fényerő beállítás IR LEARN az eredeti távirányítóról funkciók másolása a 3 9. TV/SAT / TV/VCR / TV/DVD SAT módban a TV/SAT funkcióba, VCR módban TV/VCR-be, DVD módban TV/DVD-be jut. 10. INFO / EJECT / BACK SAT módban az Info funkciót választhatja. Ha az eredeti távirányítón van, megkapja az EJECT funkciót (VCR, AUX1, CD, DVD, AUD1, AUD2, módban). A SAT menü módban a BACK gombbal az előző képernyő menübe léphet vissza. 11. FAV / PRESET / SP/LP SAT módban a FAV (favorite = kedvenc) funkciót éri el, AUD1, AUD2 módban a PRESET gomb PRESET/MENU-re kapcsol át, és hozzáférést teremt az 1 9, 0 és +10 PRESET gombokhoz. VCR, AUX1 módban az SP/LP (szalagsebesség) szabályozható. 12. AUDIO / TUNE DVD,, SAT, AUD1 és AUD2 módban az AUDIO funkciót, AUD1, AUD2 (PRESET/MENU) módban a TUNING funkciót érheti el.

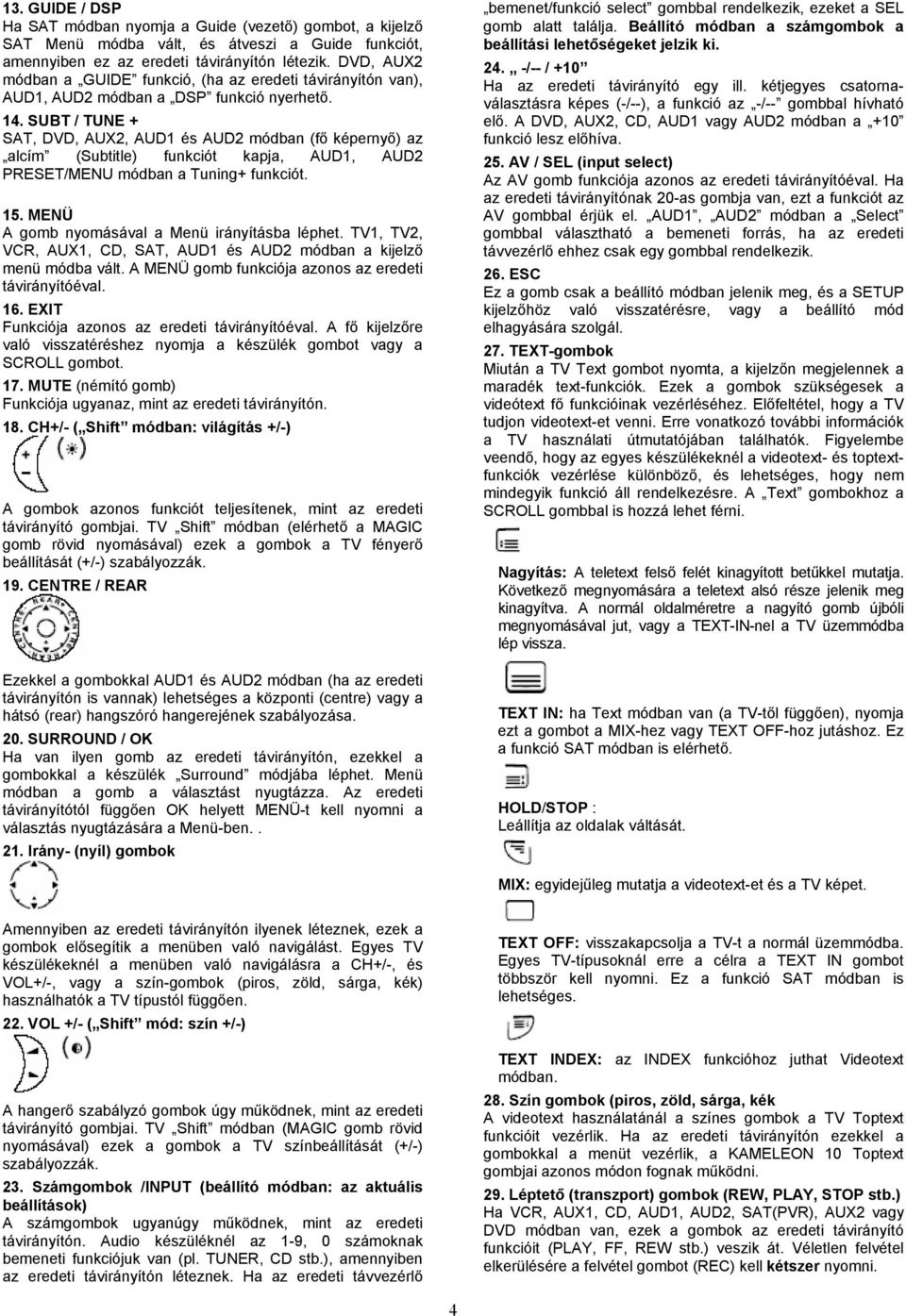

4 13. GUIDE / DSP Ha SAT módban nyomja a Guide (vezető) gombot, a kijelző SAT Menü módba vált, és átveszi a Guide funkciót, amennyiben ez az eredeti távirányítón létezik. DVD, módban a GUIDE funkció, (ha az eredeti távirányítón van), AUD1, AUD2 módban a DSP funkció nyerhető. 14. SUBT / TUNE + SAT, DVD,, AUD1 és AUD2 módban (fő képernyő) az alcím (Subtitle) funkciót kapja, AUD1, AUD2 PRESET/MENU módban a Tuning+ funkciót. 15. MENÜ A gomb nyomásával a Menü irányításba léphet. TV1, TV2, VCR, AUX1, CD, SAT, AUD1 és AUD2 módban a kijelző menü módba vált. A MENÜ gomb funkciója azonos az eredeti távirányítóéval. 16. EXIT Funkciója azonos az eredeti távirányítóéval. A fő kijelzőre való visszatéréshez nyomja a készülék gombot vagy a SCROLL gombot. 17. MUTE (némító gomb) Funkciója ugyanaz, mint az eredeti távirányítón. 18. CH+/- ( Shift módban: világítás +/-) A gombok azonos funkciót teljesítenek, mint az eredeti távirányító gombjai. TV Shift módban (elérhető a MAGIC gomb rövid nyomásával) ezek a gombok a TV fényerő beállítását (+/-) szabályozzák. 19. CENTRE / REAR Ezekkel a gombokkal AUD1 és AUD2 módban (ha az eredeti távirányítón is vannak) lehetséges a központi (centre) vagy a hátsó (rear) hangszóró hangerejének szabályozása. 20. SURROUND / OK Ha van ilyen gomb az eredeti távirányítón, ezekkel a gombokkal a készülék Surround módjába léphet. Menü módban a gomb a választást nyugtázza. Az eredeti távirányítótól függően OK helyett MENÜ-t kell nyomni a választás nyugtázására a Menü-ben Irány- (nyíl) gombok bemenet/funkció select gombbal rendelkezik, ezeket a SEL gomb alatt találja. Beállító módban a számgombok a beállítási lehetőségeket jelzik ki /-- / +10 Ha az eredeti távirányító egy ill. kétjegyes csatornaválasztásra képes (-/--), a funkció az -/-- gombbal hívható elő. A DVD,, CD, AUD1 vagy AUD2 módban a +10 funkció lesz előhíva. 25. AV / SEL (input select) Az AV gomb funkciója azonos az eredeti távirányítóéval. Ha az eredeti távirányítónak 20-as gombja van, ezt a funkciót az AV gombbal érjük el. AUD1, AUD2 módban a Select gombbal választható a bemeneti forrás, ha az eredeti távvezérlő ehhez csak egy gombbal rendelkezik. 26. ESC Ez a gomb csak a beállító módban jelenik meg, és a SETUP kijelzőhöz való visszatérésre, vagy a beállító mód elhagyására szolgál. 27. TEXT-gombok Miután a TV Text gombot nyomta, a kijelzőn megjelennek a maradék text-funkciók. Ezek a gombok szükségesek a videótext fő funkcióinak vezérléséhez. Előfeltétel, hogy a TV tudjon videotext-et venni. Erre vonatkozó további információk a TV használati útmutatójában találhatók. Figyelembe veendő, hogy az egyes készülékeknél a videotext- és toptextfunkciók vezérlése különböző, és lehetséges, hogy nem mindegyik funkció áll rendelkezésre. A Text gombokhoz a SCROLL gombbal is hozzá lehet férni. Nagyítás: A teletext felső felét kinagyított betűkkel mutatja. Következő megnyomására a teletext alsó része jelenik meg kinagyítva. A normál oldalméretre a nagyító gomb újbóli megnyomásával jut, vagy a TEXT-IN-nel a TV üzemmódba lép vissza. TEXT IN: ha Text módban van (a TV-től függően), nyomja ezt a gombot a MIX-hez vagy TEXT OFF-hoz jutáshoz. Ez a funkció SAT módban is elérhető. HOLD/STOP : Leállítja az oldalak váltását. MIX: egyidejűleg mutatja a videotext-et és a TV képet. Amennyiben az eredeti távirányítón ilyenek léteznek, ezek a gombok elősegítik a menüben való navigálást. Egyes TV készülékeknél a menüben való navigálásra a CH+/-, és VOL+/-, vagy a szín-gombok (piros, zöld, sárga, kék) használhatók a TV típustól függően. 22. VOL +/- ( Shift mód: szín +/-) A hangerő szabályzó gombok úgy működnek, mint az eredeti távirányító gombjai. TV Shift módban (MAGIC gomb rövid nyomásával) ezek a gombok a TV színbeállítását (+/-) szabályozzák. 23. Számgombok /INPUT (beállító módban: az aktuális beállítások) A számgombok ugyanúgy működnek, mint az eredeti távirányítón. Audio készüléknél az 1-9, 0 számoknak bemeneti funkciójuk van (pl. TUNER, CD stb.), amennyiben az eredeti távirányítón léteznek. Ha az eredeti távvezérlő TEXT OFF: visszakapcsolja a TV-t a normál üzemmódba. Egyes TV-típusoknál erre a célra a TEXT IN gombot többször kell nyomni. Ez a funkció SAT módban is lehetséges. TEXT INDEX: az INDEX funkcióhoz juthat Videotext módban. 28. Szín gombok (piros, zöld, sárga, kék A videotext használatánál a színes gombok a TV Toptext funkcióit vezérlik. Ha az eredeti távirányítón ezekkel a gombokkal a menüt vezérlik, a KAMELEON 10 Toptext gombjai azonos módon fognak működni. 29. Léptető (transzport) gombok (REW, PLAY, STOP stb.) Ha VCR, AUX1, CD, AUD1, AUD2, SAT(PVR), vagy DVD módban van, ezek a gombok az eredeti távirányító funkcióit (PLAY, FF, REW stb.) veszik át. Véletlen felvétel elkerülésére a felvétel gombot (REC) kell kétszer nyomni. 4

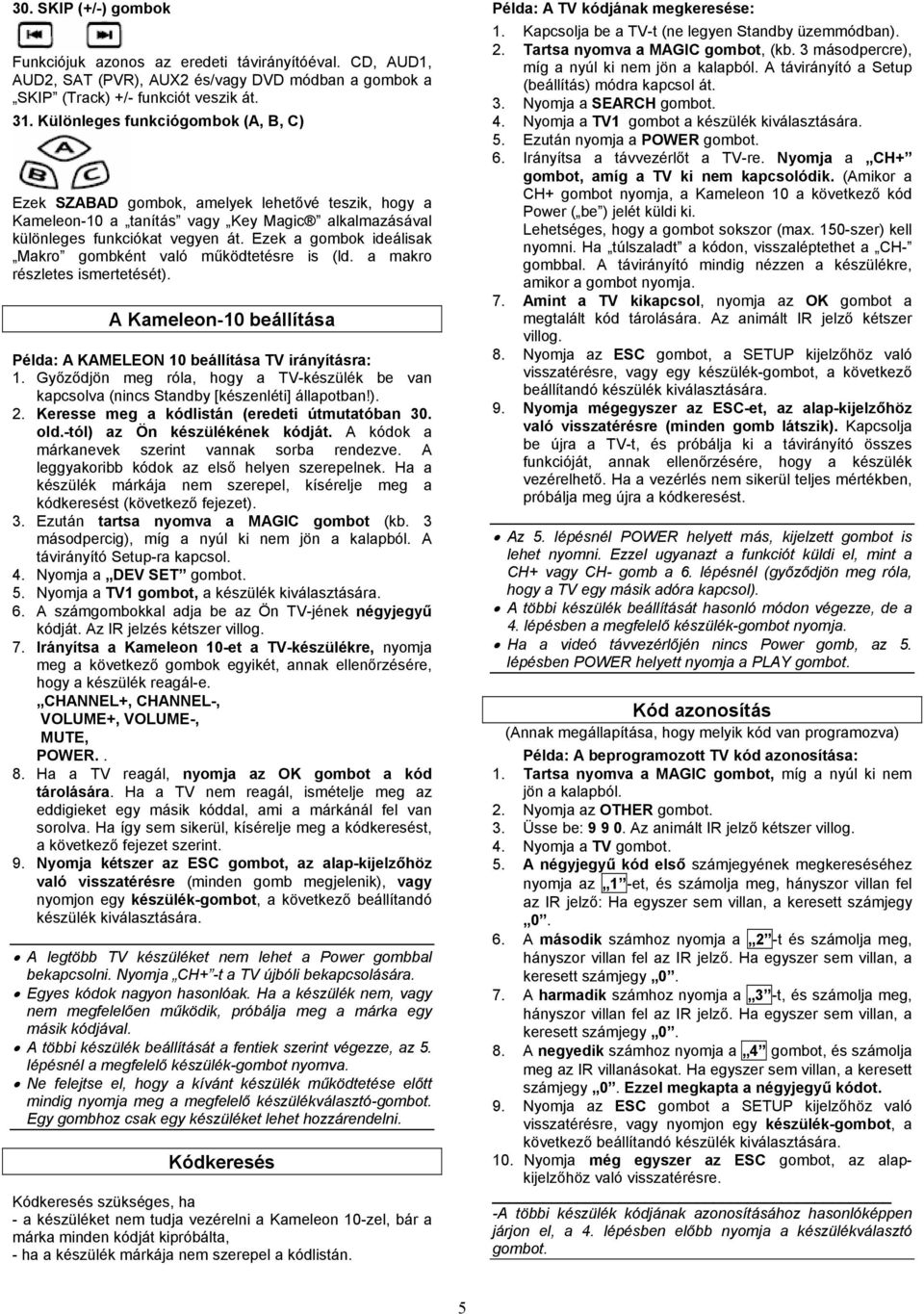

5 30. SKIP (+/-) gombok Funkciójuk azonos az eredeti távirányítóéval. CD, AUD1, AUD2, SAT (PVR), és/vagy DVD módban a gombok a SKIP (Track) +/- funkciót veszik át. 31. Különleges funkciógombok (A, B, C) Ezek SZABAD gombok, amelyek lehetővé teszik, hogy a Kameleon-10 a tanítás vagy Key Magic alkalmazásával különleges funkciókat vegyen át. Ezek a gombok ideálisak Makro gombként való működtetésre is (ld. a makro részletes ismertetését). A Kameleon-10 beállítása A KAMELEON 10 beállítása TV irányításra: 1. Győződjön meg róla, hogy a TV-készülék be van kapcsolva (nincs Standby [készenléti] állapotban!). 2. Keresse meg a kódlistán (eredeti útmutatóban 30. old.-tól) az Ön készülékének kódját. A kódok a márkanevek szerint vannak sorba rendezve. A leggyakoribb kódok az első helyen szerepelnek. Ha a készülék márkája nem szerepel, kísérelje meg a kódkeresést (következő fejezet). 3. Ezután tartsa nyomva a MAGIC gombot (kb. 3 másodpercig), míg a nyúl ki nem jön a kalapból. A távirányító Setup-ra kapcsol. 4. Nyomja a DEV SET gombot. 5. Nyomja a TV1 gombot, a készülék kiválasztására. 6. A számgombokkal adja be az Ön TV-jének négyjegyű kódját. Az IR jelzés kétszer villog. 7. Irányítsa a Kameleon 10-et a TV-készülékre, nyomja meg a következő gombok egyikét, annak ellenőrzésére, hogy a készülék reagál-e. CHANNEL+, CHANNEL-, VOLUME+, VOLUME-, MUTE, POWER.. 8. Ha a TV reagál, nyomja az OK gombot a kód tárolására. Ha a TV nem reagál, ismételje meg az eddigieket egy másik kóddal, ami a márkánál fel van sorolva. Ha így sem sikerül, kísérelje meg a kódkeresést, a következő fejezet szerint. 9. Nyomja kétszer az ESC gombot, az alap-kijelzőhöz való visszatérésre (minden gomb megjelenik), vagy nyomjon egy készülék-gombot, a következő beállítandó készülék kiválasztására. A legtöbb TV készüléket nem lehet a Power gombbal bekapcsolni. Nyomja CH+ -t a TV újbóli bekapcsolására. Egyes kódok nagyon hasonlóak. Ha a készülék nem, vagy nem megfelelően működik, próbálja meg a márka egy másik kódjával. A többi készülék beállítását a fentiek szerint végezze, az 5. lépésnél a megfelelő készülék-gombot nyomva. Ne felejtse el, hogy a kívánt készülék működtetése előtt mindig nyomja meg a megfelelő készülékválasztó-gombot. Egy gombhoz csak egy készüléket lehet hozzárendelni. Kódkeresés Kódkeresés szükséges, ha - a készüléket nem tudja vezérelni a Kameleon 10-zel, bár a márka minden kódját kipróbálta, - ha a készülék márkája nem szerepel a kódlistán. A TV kódjának megkeresése: 1. Kapcsolja be a TV-t (ne legyen Standby üzemmódban). 2. Tartsa nyomva a MAGIC gombot, (kb. 3 másodpercre), míg a nyúl ki nem jön a kalapból. A távirányító a Setup (beállítás) módra kapcsol át. 3. Nyomja a SEARCH gombot. 4. Nyomja a TV1 gombot a készülék kiválasztására. 5. Ezután nyomja a POWER gombot. 6. Irányítsa a távvezérlőt a TV-re. Nyomja a CH+ gombot, amíg a TV ki nem kapcsolódik. (Amikor a CH+ gombot nyomja, a Kameleon 10 a következő kód Power ( be ) jelét küldi ki. Lehetséges, hogy a gombot sokszor (max. 150-szer) kell nyomni. Ha túlszaladt a kódon, visszaléptethet a CH- gombbal. A távirányító mindig nézzen a készülékre, amikor a gombot nyomja. 7. Amint a TV kikapcsol, nyomja az OK gombot a megtalált kód tárolására. Az animált IR jelző kétszer villog. 8. Nyomja az ESC gombot, a SETUP kijelzőhöz való visszatérésre, vagy egy készülék-gombot, a következő beállítandó készülék kiválasztására. 9. Nyomja mégegyszer az ESC-et, az alap-kijelzőhöz való visszatérésre (minden gomb látszik). Kapcsolja be újra a TV-t, és próbálja ki a távirányító összes funkcióját, annak ellenőrzésére, hogy a készülék vezérelhető. Ha a vezérlés nem sikerül teljes mértékben, próbálja meg újra a kódkeresést. Az 5. lépésnél POWER helyett más, kijelzett gombot is lehet nyomni. Ezzel ugyanazt a funkciót küldi el, mint a CH+ vagy CH- gomb a 6. lépésnél (győződjön meg róla, hogy a TV egy másik adóra kapcsol). A többi készülék beállítását hasonló módon végezze, de a 4. lépésben a megfelelő készülék-gombot nyomja. Ha a videó távvezérlőjén nincs Power gomb, az 5. lépésben POWER helyett nyomja a PLAY gombot. Kód azonosítás (Annak megállapítása, hogy melyik kód van programozva) A beprogramozott TV kód azonosítása: 1. Tartsa nyomva a MAGIC gombot, míg a nyúl ki nem jön a kalapból. 2. Nyomja az OTHER gombot. 3. Üsse be: Az animált IR jelző kétszer villog. 4. Nyomja a TV gombot. 5. A négyjegyű kód első számjegyének megkereséséhez nyomja az 1 -et, és számolja meg, hányszor villan fel az IR jelző: Ha egyszer sem villan, a keresett számjegy A második számhoz nyomja a 2 -t és számolja meg, hányszor villan fel az IR jelző. Ha egyszer sem villan, a keresett számjegy A harmadik számhoz nyomja a 3 -t, és számolja meg, hányszor villan fel az IR jelző. Ha egyszer sem villan, a keresett számjegy A negyedik számhoz nyomja a 4 gombot, és számolja meg az IR villanásokat. Ha egyszer sem villan, a keresett számjegy 0. Ezzel megkapta a négyjegyű kódot. 9. Nyomja az ESC gombot a SETUP kijelzőhöz való visszatérésre, vagy nyomjon egy készülék-gombot, a következő beállítandó készülék kiválasztására. 10. Nyomja még egyszer az ESC gombot, az alapkijelzőhöz való visszatérésre. -A többi készülék kódjának azonosításához hasonlóképpen járjon el, a 4. lépésben előbb nyomja a készülékválasztó gombot. 5

6 Személyes kód-jegyzék Jegyezze fel az egyes készülékek kódjait (az eredeti útmutatóban látható módon), hogy gyorsan utána tudjon nézni egy adott készülék kódjának. (Minta ld. eredeti útmutató) A távirányító taníthatósága A Kameleon-10 komplett, előprogramozott kódtárolóval rendelkezik. A készülékekre való beállítás után sokszor kiderül, hogy az eredeti távirányítón van egy vagy több olyan funkció, amely a Kameleon-10 billentyűzetén nem található. A Kameleon 10 speciális tanulási képességgel rendelkezik, amely lehetőséget nyújt, hogy az eredeti távvezérlő szinte minden funkcióját átmásoljuk a Kameleon billentyűire. A tanítás megkezdése előtt ellenőrizze, hogy az eredeti távirányító kifogástalanul működik, gondoskodjon, hogy sem a megtanítandó, sem az eredeti távirányító ne irányuljon a vezérlendő készülékre. Közvetlen tanítás: A TV eredeti távvezérlőjének mono/sztereo funkcióját át akarja másolni a Kameleon-10 A gombjára. 1. Helyezze mindkét távirányítót egy sima felületre. Az az oldaluk, amit egyébként a vezérlendő készülékre irányítanak, középpontosan egymásra nézzen. A távirányítók között legyen kb. 2-5 cm távolság. 2. Tartsa nyomva a MAGIC gombot (kb. 3 másodpercig), amíg a nyúl ki nem jön a kalapból. 3. Nyomja meg az IR LEARN gombot. 4. Nyomja a készülékválasztót a Kameleon-on, amelyre a funkciót másolni kívánja (pl. a TV1-gombot). 5. Nyomja a Kameleon azon gombját, amelynek a funkciót meg kívánja tanítani (pl. az A gombot). Az IR jelző háromszor felvillan, majd a kijelző kikapcsolódik. 6. Tartsa nyomva ezután az eredeti távirányítón azt a gombot, amit másolni kíván (pl. az eredeti távirányító mono/stereo gombját). A kijelző ismét bekapcsol, és az eredményes tanítás után az IR jelző kétszer felvillan. 7. Ha ugyanannak a készüléknek egy további funkcióját kívánja másolni, ismételje meg az 5. és 6. lépéseket. Nyomja a következő gombot, amit másolni szeretne. Ha egy másik készülék módból kíván más funkciót másolni, kezdje a 4. ponttól, és folytassa az 5. és 6. ponttal. 8. Nyomja az ESC gombot kétszer a tanítási üzemmódból való kilépésre, és a kezelő kijelzőhöz való visszatérésre. Amint a kijelző az 5. lépés után kikapcsolódik, 10 másodpercen belül meg kell nyomni az eredeti távirányító gombját (példánkban a mono/stereo gombot). Ha a tanítási üzemmód alatt nem nyomnak további gombot, a távirányító 30 másodpercen belül visszakapcsol a normál üzemmódba. A tanítás alatt a (TV) Text, (TV) Menü gombok nem változtatják meg a kijelzőt. Ha olyan gombot tanít, aminek a Kameleon 10-en már van funkciója, ez automatikusan a Shift -re kerül. Ekkor nyomja a MAGIC gombot és utána a megfelelő gombot, a funkció előhívására. Ezt az átkapcsolást ne alkalmazza a POWER, CH+/- és VOL+/- gombokon. Ha egy számgombra tanít valamit, úgy juthat az eredeti funkcióhoz, hogy kétszer nyomja a MAGIC-ot, majd az adott gombot. Ha egy olyan gombot kíván újra tanítani, amely nincs a fő kijelzőn, használja a SCROLL gombot a kijelző váltására. 6 A tanulási képesség készülékfüggő (TV1, TV2, VCR, AUX1, SAT stb), tehát a gombokat a különböző készülék módokban különbözőképpen programozhatja. A távirányító kb. 30 funkciót tud megtanulni. A pontos szám függ a többi programozott funkciótól, és attól a távirányítótól, amelytől tanul. A már megtanított funkció felülírható egy újabbal. A tanítást ne végezze közvetlen napfényben vagy fehér (neon) világításnál. Az előbbiekben leírtak kivitelezése előtt tegyen be új elemeket. Elemcserénél a megtanult funkciók nem törlődnek. Tanítás (a Shift funkció használatával) Betanítható egy gombra egy funkció anélkül is, hogy az az eredeti funkcióját elvesztené. A mono/stereo funkciót shift funkcióként akarja megtanítani a piros gombnak. Ehhez az előbbi fejezet 1-8. lépéseit kell követni, de az 5. lépésben (az A gomb helyett) nyomja a MAGIC gombot, majd a piros gombot. A példában a mono/stereo funkció eléréséhez csak meg kell nyomni a MAGIC, majd a piros gombot. Ha Shift funkciót tesz a POWER, CH+/- vagy VOL+/- gombokra, a Sleeptimer (elalvási funkció) és a szín- és fényerő választás funkció törlődik. Ha a számgombokra (0-9) programoz Shift funkciót, a funkcióhoz való hozzáféréshez előbb nyomja a MAGIC gombot kétszer, és ezután a számgombot. Egy megtanult funkció törlése A megtanult mono/stereo funkciót törölni akarja az A gombról, TV1 üzemmódban. 1. Tartsa nyomva a MAGIC gombot, amíg a nyúl ki nem jön a kalapból. A Kameleon 10 beállító (Setup) kijelzőre kapcsol. 2. Nyomja IR DELETE -t. 3. Nyomja a Kameleon-on a készülékválasztó gombok közül azt, amelynek a funkcióját ismét törölni akarja (példánkban: TV1 gomb). 4. Nyomja azt a gombot, amelynek a programozását vissza kívánja állítani, kétszer (példánkban: az A gombot). Az IR kijelző kétszer felvillan. A Kameleon 10 átkapcsol a Setup (beállító) kijelzőre. A Kameleon-10 eredeti funkciója (amennyiben volt) ismét vissza lett állítva. Ha van más funkció is, amit törölni szeretne, ismételje meg a 2-4. lépéseket. Egy Shift módban megtanult funkció törlése: A betanított mono/stereo Shift funkció törlése a piros gombról TV1 üzemmódban: a kalapból. 2. Nyomja az IR DELETE-t. 3. Nyomja a Kameleon 10-en azt a készülékválasztót, amelynek a funkcióját törölni kívánja (példánkban: TV1). 4. Nyomja a MAGIC-ot, majd a tanított gombot, aminek a programozását vissza kívánja állítani, kétszer (példánkban: a piros gombot). Az IR jelző kétszer felvillan. A Kameleon 10 átvált a beállító kijelzőre. A Kameleon eredeti funkciója ismét vissza lett állítva. Ha egy másik Shift funkciót is törölni szeretne, ismételje meg a 2-4. lépéseket.

7 Az összes betanított funkció törlése egy készüléküzemmódon belül Az összes betanított funkció törlése TV1 módban: a kalapból. 2. Nyomja az IR DELETE-t. 3. Nyomja a készülékválasztó gombot (amelyhez tartozó összes funkciót törölni szeretné) kétszer (példánkban a TV1 gombot.). Az IR jelző kétszer felvillan. A Kameleon 10 átkapcsol a beállító kijelzőre. Reset Ha a felhasználó Resetet alkalmaz, a később programozott funkciók (betanított funkciók, Key Magic, makrók stb.) törlődnek. 1. Tartsa nyomva a MAGIC gombot, amíg a nyúl ki nem jön a kalapból. 2. Nyomja OTHER-t. 3. Adja be a t. Az IR jelző négyszer felvillan. A távirányító a beállító kijelzőre vált. Extra funkciók A készülékgombok átprogramozása A készülékek gombjai átprogramozhatók. Ez praktikus, ha pl. két (vagy több) azonos jellegű készüléket (pl. három TV-t) óhajt vezérelni a távirányítóval. A megváltoztatott készülékgomb mutatja a használható gombokat a korrigált módra. A kódot kód beadás -sal, vagy kódkeresés -sel lehet beadni. Egy gomb módosítása a következő példák szerint történhet: 1. példa: Az AUX1 gombra egy harmadik TV-t kíván programozni. 2. példa: Második VCR (videó)-t kíván a SAT gombra programozni. 1. példa: A harmadik TV programozásához az AUX1 gombra, az AUX1 gombot TV gombbá kell átalakítani. Nyomja a gombokat az alábbi sorrendben: Az AUX1 gomb most egy harmadik TV gombbá alakult át, és ebben az üzemmódban vezérli a megfelelő TVfunkciókat. A harmadik TV beállítás befejezése: TV kód beadás 2. példa: Második műholdvevő programozásához a VCR gombra a VCR gombot SAT gombbá kell átalakítani. Nyomja a következőket: A VCR gomb most egy második SAT gomb, és ebben a módban a szükséges SAT funkciókat vezérli. A második műholdvevő beállítás befejezése: SAT kód beadás A készülék-szimbólum animációja megmarad, bár az üzemmód megváltozott. Ha különböző készüléktípusokat programoz egy másik gombra (pl. harmadik TV-t a DVD gombra) az eredeti készülékgomb szimbóluma megmarad, de a funkciók az új készülékhez igazodnak. Pl. ha egy harmadik TV-t programoztak a DVD gombra, a videotext funkciók a DVD módban továbbra is rendelkezésre állnak. A készülék-átprogramozás visszaállítása Ha vissza akarja állítani a VCR gomb funkcióját, nyomja a következő gombokat: *) Nyomja a MAGIC gombot, és tartsa nyomva, míg a nyúl ki nem jön a kalapból. **) Az infravörös jelző kétszer villan fel. A Kameleon 10 átkapcsol a beállító kijelzésre. ***) Amint a készülék reagál, nyomja az OK gombot, a kód tárolására. Szín és fényerő Az eredeti távirányító funkcióitól függően a Kameleonnal a TV színeinek teltségét és fényerejét is vezérelheti. Szín beállítás Nyomja a MAGIC-ot, majd Vol+ -t (a szín erősítéséhez) vagy VOL- -t (a szín gyengítéséhez). A fényerő beállítása Nyomja a MAGIC-ot, majd a Program + gombot (fényerő növelés), vagy Program gombot (fényerő csökkentés). Attól függően, hogy ez a beállítás az eredeti távirányítón hogyan működik, más módon is előhívható (pl. a Menü gombon keresztül). A program léptetés (+/-) szimulációja Ha a TV, VCR vagy a SAT/kábel eredeti távirányítója nem rendelkezik +/- léptető gombbal, a Kameleon-nal szimulálni lehet ezt a funkciót. A Program +/- szimuláció beállítása TV1 üzemmódban 1. Tartsa nyomva a MAGIC gombot, amíg a nyúl ki nem jön a kalapból. A Kameleon 10 átkapcsol beállító kijelzőre. 2. Nyomja az OTHER-t. 3. Üsse be a et. Az IR jelző kétszer felvillan. 4. Nyomja a kívánt készülékválasztó gombot (pl. TV1-t), ahol a program +/- szimulációt be akarja állítani. Az IR jelző kétszer felvillan. A Kameleon 10 átkapcsol a beállító kijelzőre. Az eredeti CH+/- funkció (ha előzőleg már megvolt) ezután nem fog működni. A Program +/- szimuláció törlése TV1 üzemmódban a kalapból. 2. Nyomja az OTHER-t. 3. Adja be a et. Az IR jelző kétszer felvillan. 4. Nyomja a kívánt készülékválasztó gombot (pl. TV1), ahol a szimulációt ki akarja kapcsolni. Az IR jelző négyszer villan fel. A Kameleon-10 átkapcsol a beállító kijelzőre. Az eredeti CH+/- funkció (ha előzőleg már megvolt) ezután ismét működni fog. A program +/- szimuláció az (1-9, 0)-ra korlátozódik. A program +/- szimulációt csak egy készülékmódra lehet beállítani. A hangerő közvetlen vezérlése Megoldható a hangerő szabályozás egy adott üzemmódra (pl. TV1-re) akkor is, ha másik (pl. VCR) módban vagyunk. Ha pl. 7

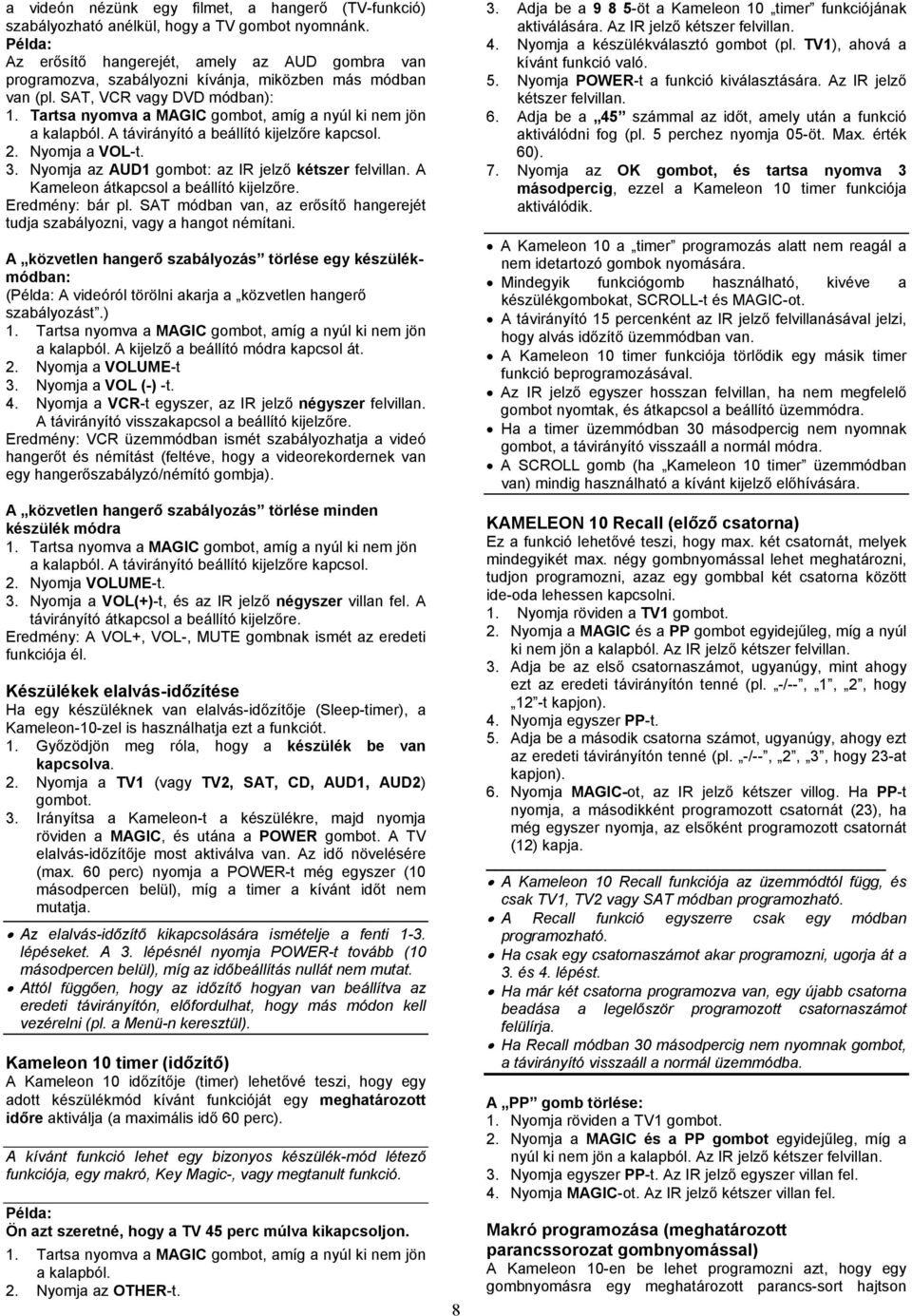

8 a videón nézünk egy filmet, a hangerő (TV-funkció) szabályozható anélkül, hogy a TV gombot nyomnánk. Az erősítő hangerejét, amely az AUD gombra van programozva, szabályozni kívánja, miközben más módban van (pl. SAT, VCR vagy DVD módban): a kalapból. A távirányító a beállító kijelzőre kapcsol. 2. Nyomja a VOL-t. 3. Nyomja az AUD1 gombot: az IR jelző kétszer felvillan. A Kameleon átkapcsol a beállító kijelzőre. Eredmény: bár pl. SAT módban van, az erősítő hangerejét tudja szabályozni, vagy a hangot némítani. A közvetlen hangerő szabályozás törlése egy készülékmódban: ( A videóról törölni akarja a közvetlen hangerő szabályozást.) a kalapból. A kijelző a beállító módra kapcsol át. 2. Nyomja a VOLUME-t 3. Nyomja a VOL (-) -t. 4. Nyomja a VCR-t egyszer, az IR jelző négyszer felvillan. A távirányító visszakapcsol a beállító kijelzőre. Eredmény: VCR üzemmódban ismét szabályozhatja a videó hangerőt és némítást (feltéve, hogy a videorekordernek van egy hangerőszabályzó/némító gombja). A közvetlen hangerő szabályozás törlése minden készülék módra a kalapból. A távirányító beállító kijelzőre kapcsol. 2. Nyomja VOLUME-t. 3. Nyomja a VOL(+)-t, és az IR jelző négyszer villan fel. A távirányító átkapcsol a beállító kijelzőre. Eredmény: A VOL+, VOL-, MUTE gombnak ismét az eredeti funkciója él. Készülékek elalvás-időzítése Ha egy készüléknek van elalvás-időzítője (Sleep-timer), a Kameleon-10-zel is használhatja ezt a funkciót. 1. Győzödjön meg róla, hogy a készülék be van kapcsolva. 2. Nyomja a TV1 (vagy TV2, SAT, CD, AUD1, AUD2) gombot. 3. Irányítsa a Kameleon-t a készülékre, majd nyomja röviden a MAGIC, és utána a POWER gombot. A TV elalvás-időzítője most aktiválva van. Az idő növelésére (max. 60 perc) nyomja a POWER-t még egyszer (10 másodpercen belül), míg a timer a kívánt időt nem mutatja. Az elalvás-időzítő kikapcsolására ismételje a fenti 1-3. lépéseket. A 3. lépésnél nyomja POWER-t tovább (10 másodpercen belül), míg az időbeállítás nullát nem mutat. Attól függően, hogy az időzítő hogyan van beállítva az eredeti távirányítón, előfordulhat, hogy más módon kell vezérelni (pl. a Menü-n keresztül). Kameleon 10 timer (időzítő) A Kameleon 10 időzítője (timer) lehetővé teszi, hogy egy adott készülékmód kívánt funkcióját egy meghatározott időre aktiválja (a maximális idő 60 perc). A kívánt funkció lehet egy bizonyos készülék-mód létező funkciója, egy makró, Key Magic-, vagy megtanult funkció. Ön azt szeretné, hogy a TV 45 perc múlva kikapcsoljon. a kalapból. 2. Nyomja az OTHER-t Adja be a öt a Kameleon 10 timer funkciójának aktiválására. Az IR jelző kétszer felvillan. 4. Nyomja a készülékválasztó gombot (pl. TV1), ahová a kívánt funkció való. 5. Nyomja POWER-t a funkció kiválasztására. Az IR jelző kétszer felvillan. 6. Adja be a 45 számmal az időt, amely után a funkció aktiválódni fog (pl. 5 perchez nyomja 05-öt. Max. érték 60). 7. Nyomja az OK gombot, és tartsa nyomva 3 másodpercig, ezzel a Kameleon 10 timer funkciója aktiválódik. A Kameleon 10 a timer programozás alatt nem reagál a nem idetartozó gombok nyomására. Mindegyik funkciógomb használható, kivéve a készülékgombokat, SCROLL-t és MAGIC-ot. A távirányító 15 percenként az IR jelző felvillanásával jelzi, hogy alvás időzítő üzemmódban van. A Kameleon 10 timer funkciója törlődik egy másik timer funkció beprogramozásával. Az IR jelző egyszer hosszan felvillan, ha nem megfelelő gombot nyomtak, és átkapcsol a beállító üzemmódra. Ha a timer üzemmódban 30 másodpercig nem nyomnak gombot, a távirányító visszaáll a normál módra. A SCROLL gomb (ha Kameleon 10 timer üzemmódban van) mindig használható a kívánt kijelző előhívására. KAMELEON 10 Recall (előző csatorna) Ez a funkció lehetővé teszi, hogy max. két csatornát, melyek mindegyikét max. négy gombnyomással lehet meghatározni, tudjon programozni, azaz egy gombbal két csatorna között ide-oda lehessen kapcsolni. 1. Nyomja röviden a TV1 gombot. 2. Nyomja a MAGIC és a PP gombot egyidejűleg, míg a nyúl ki nem jön a kalapból. Az IR jelző kétszer felvillan. 3. Adja be az első csatornaszámot, ugyanúgy, mint ahogy ezt az eredeti távirányítón tenné (pl. -/--, 1, 2, hogy 12 -t kapjon). 4. Nyomja egyszer PP-t. 5. Adja be a második csatorna számot, ugyanúgy, ahogy ezt az eredeti távirányítón tenné (pl. -/--, 2, 3, hogy 23-at kapjon). 6. Nyomja MAGIC-ot, az IR jelző kétszer villog. Ha PP-t nyomja, a másodikként programozott csatornát (23), ha még egyszer nyomja, az elsőként programozott csatornát (12) kapja. A Kameleon 10 Recall funkciója az üzemmódtól függ, és csak TV1, TV2 vagy SAT módban programozható. A Recall funkció egyszerre csak egy módban programozható. Ha csak egy csatornaszámot akar programozni, ugorja át a 3. és 4. lépést. Ha már két csatorna programozva van, egy újabb csatorna beadása a legelőször programozott csatornaszámot felülírja. Ha Recall módban 30 másodpercig nem nyomnak gombot, a távirányító visszaáll a normál üzemmódba. A PP gomb törlése: 1. Nyomja röviden a TV1 gombot. 2. Nyomja a MAGIC és a PP gombot egyidejűleg, míg a nyúl ki nem jön a kalapból. Az IR jelző kétszer felvillan. 3. Nyomja egyszer PP-t. Az IR jelző egyszer villan fel. 4. Nyomja MAGIC-ot. Az IR jelző kétszer villan fel. Makró programozása (meghatározott parancssorozat gombnyomással) A Kameleon 10-en be lehet programozni azt, hogy egy gombnyomásra egy meghatározott parancs-sort hajtson

9 végre. Ön szeretné a TV-jét, videóját, és műholdvevőjét egy gombnyomással kikapcsolni. Olyan parancs-sort, amit rendszeresen használ, egy gombnyomásra lehet redukálni. Ha egy gombra egy makró van programozva, ez minden készülék-módban működik (feltéve, hogy az adott módban rendelkezésre áll). Legjobb a makrót az A, B vagy C gombokra programozni, de minden gombra programozható makró, kivéve a TV1, TV2, SAT, AUX1, VCR, CD, AUD1, AUD2, és DVD készülék-gombokat, valamint a MAGIC és a SCROLL gombot. A TV, video és műholdvevő kikapcsolását a Kameleon 10 A gombjára kívánja programozni: 1. Tartsa nyomva a MAGIC gombot, míg a nyúl ki nem jön a kalapból. A távirányító beállító üzemmódba kapcsol. 2. Nyomja a MACRO-t.. 3. Nyomja a készülék-gombot (pl. TV1). 4. Nyomja azt a gombot (pl. A ), amire a makrót programozni akarja. 5. Nyomja a következőket: TV1, POWER, VCR, POWER, SAT, POWER. 6. A parancs-sor tárolására nyomja a MAGIC-ot és tartsa nyomva, amíg az IR jelző kétszer fel nem villan, és a nyúl eltűnik. A távirányító beállító üzemmódba kapcsol át. Eredmény: ha ezután az A gombot nyomja, a távirányító mindig kikapcsolja a TV-t, videót és műholdvevőt. Minden makró egy max. 15 parancsból álló sorozatot tud tárolni. Adott kijelző egy funkciójához való eljutásra egy üzemmódban használja a SCROLL gombot. Legyen biztos, hogy a gombot, amire a makrót programozza, nem kívánja más célra felhasználni. Ha egy makrót egy adott gombra programozott, ez a parancs-sor aktiválódik, függetlenül attól, hogy éppen melyik üzemmódban (TV1, TV2, SAT, AUX1, VCR, CD, AUD1, AUD2, és DVD) van; ha a gombon egy előprogramozott funkció van, az elvész. A véletlen felvétel elkerülésére a REC (felvétel) gombot kétszer kell nyomni a felvétel kezdete előtt. Ha makrót vagy shift-makrót programoz a REC gombra, a kétszeri nyomás deaktiválódik. Ezért erre a gombra ne programozzon makrót. Ha az eredeti távirányítón egy gombot hosszabb ideig kellett nyomni ahhoz, hogy a funkciót aktiválja, akkor ez a funkció valószínűleg nem aktiválható makróban a Kameleon-on. A (TV) menü, (VCR) menü stb. gombok a makro programozás alatt nem váltják a kijelzőt. Elemcserénél a makrók megmaradnak. Ha egy gombra makrót programoz, az eredeti funkció shift funkció lesz (kivéve a POWER, CH+/- és VOL+/- gombokat). Nyomja a MAGIC-ot, hogy ezekhez a funkciókhoz jusson. Ha shift makrót programoz egy számgombra, akkor, ha a számot kívánja beadni, a MAGIC-ot nyomja kétszer, és ezután nyomja a számot. A makró felülírható egy újabb makróval. Shift makró programozás: Lehetőség van arra, hogy egy gombra shift makrót programozzon, úgy, hogy az eredeti funkciója megmarad. Shift makrót akar a piros gombra programozni, úgy, hogy annak eredeti funkciója megmaradjon. MAGIC* MACRO TV1 MAGIC red TV1, POWER, VCR, POWER, SAT, POWER MAGIC** 9 red = piros Ezután ha MAGIC-ot, és utána a piros gombot nyomja, a Kameleon kikapcsolja a TV-t, videót és a műholdvevőt. Ha shift makrót programoz a POWER, CH+/- vagy VOL+/- gombokra, az elalvás timer és a szín/fény szabályozás funkciók törlődnek. Makró törlése: Makró törlése az A gombról: MAGIC* MACRO TV1 A MAGIC** Shift makró törlése: Shift makró törlése a piros gombról: MAGIC* MACRO TV1 MAGIC* red MAGIC** *) Itt a MAGIC gombot addig kell nyomni, amíg a nyúl ki nem jön a kalapból **) A MAGIC gombot addig kell nyomni, míg az IR jelző kétszer felvillan és a nyúl eltűnik. A Kameleon 10 átkapcsol beállító kijelzőre. Házimozi A HOME THEATRE (házimozi) gomb lehetővé teszi a házimozi elemek leggyakrabban használt funkcióinak összehozását egy készülékgombhoz. A billentyű-mezőt tetszés szerint állíthatja be, a gombok csoportosításával meghatározhatja az egyes komponensek vezérlését. A következő lépések bemutatják a házimozi gomb programozási folyamatát. A Kameleon-10 billentyűzetét 18 csoportba oszthatja, minden csoport az Ön által választott készüléket vezérli. A HOME THEATRE gombot csak akkor lehet beállítani, miután minden készülékét beprogramozta a Kameleon 10-zel. A 18 választható csoport: Csop. Használható gombok Használható készülékek 1 Power TV1, TV2, VCR, SAT, CD, 2 Csatorna fel-le TV1, TV2, VCR, SAT, CD, 3 Hangerő fel-le TV1, TV2, VCR, SAT, CD, 4 REW, Play, FF, Pause, Record, Stop, Skip előre, skip hátra VCR, SAT, CD, DVD, AUD1, AUD2, AUX1, 5 Számok 0-9, +10 TV1, TV2, VCR, SAT, CD, 6 Input (beadás) 1-9, 0, SEL, Centre +/-, Rear +/-, Surround, DSP, Select Function 7 Menu, fel, le, balra, jobbra OK, Exit AUD1, AUD2 TV1, TV2, VCR, SAT, CD, 8 Guide SAT, DVD, 9 Expand, Text, Halt TV1, TV2, SAT (tartás), Mix, TV, Index, piros, zöld, sárga, kék 10 -/--, AV TV1, TV2, VCR, SAT, CD, 11 Tune +/- AUD1, AUD2 12 PP TV1, TV2, SAT

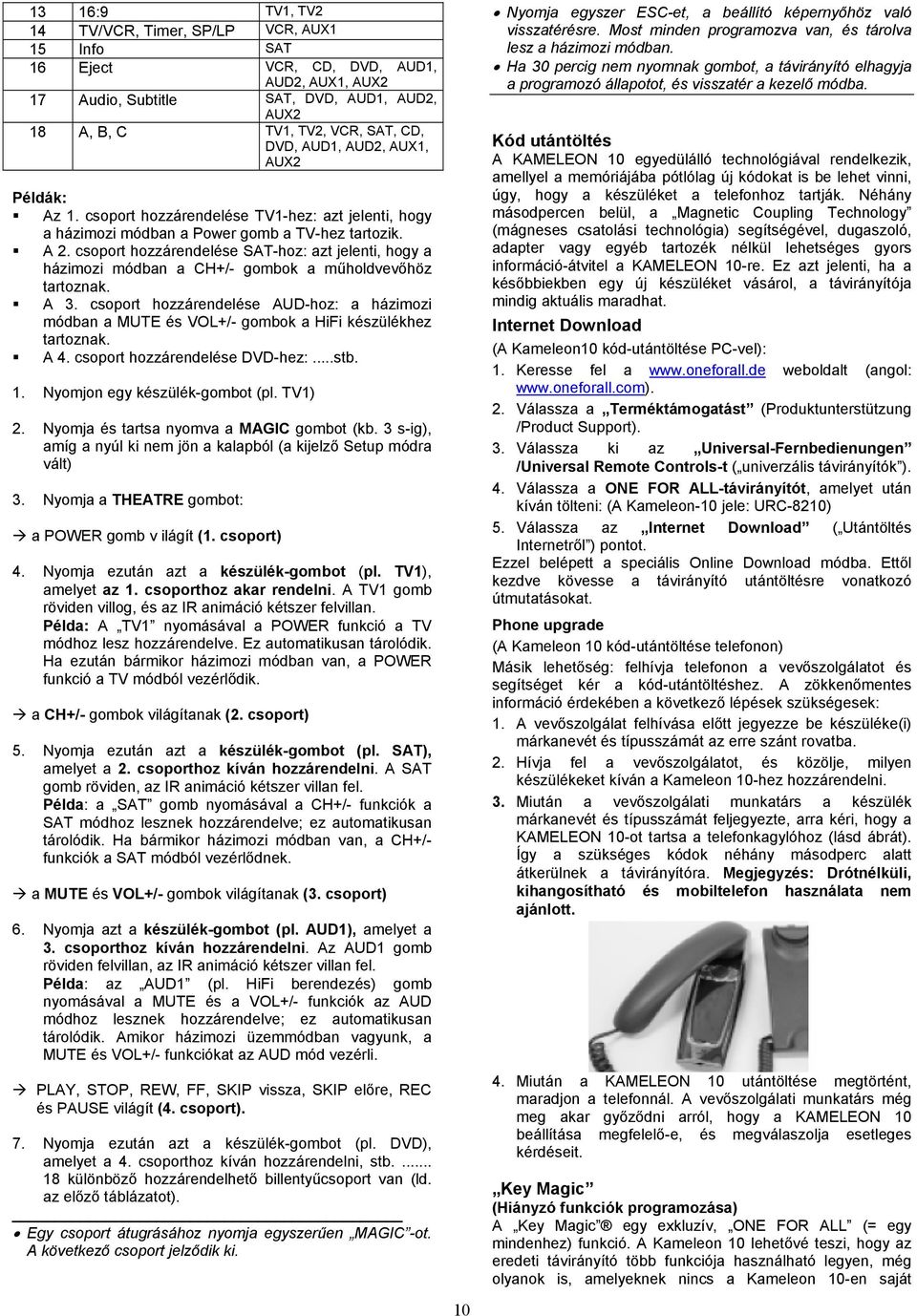

10 13 16:9 TV1, TV2 14 TV/VCR, Timer, SP/LP VCR, AUX1 15 Info SAT 16 Eject VCR, CD, DVD, AUD1, AUD2, AUX1, 17 Audio, Subtitle SAT, DVD, AUD1, AUD2, 18 A, B, C TV1, TV2, VCR, SAT, CD, Példák: Az 1. csoport hozzárendelése TV1-hez: azt jelenti, hogy a házimozi módban a Power gomb a TV-hez tartozik. A 2. csoport hozzárendelése SAT-hoz: azt jelenti, hogy a házimozi módban a CH+/- gombok a műholdvevőhöz tartoznak. A 3. csoport hozzárendelése AUD-hoz: a házimozi módban a MUTE és VOL+/- gombok a HiFi készülékhez tartoznak. A 4. csoport hozzárendelése DVD-hez:...stb. 1. Nyomjon egy készülék-gombot (pl. TV1) 2. Nyomja és tartsa nyomva a MAGIC gombot (kb. 3 s-ig), amíg a nyúl ki nem jön a kalapból (a kijelző Setup módra vált) 3. Nyomja a THEATRE gombot: a POWER gomb v ilágít (1. csoport) 4. Nyomja ezután azt a készülék-gombot (pl. TV1), amelyet az 1. csoporthoz akar rendelni. A TV1 gomb röviden villog, és az IR animáció kétszer felvillan. A TV1 nyomásával a POWER funkció a TV módhoz lesz hozzárendelve. Ez automatikusan tárolódik. Ha ezután bármikor házimozi módban van, a POWER funkció a TV módból vezérlődik. a CH+/- gombok világítanak (2. csoport) 5. Nyomja ezután azt a készülék-gombot (pl. SAT), amelyet a 2. csoporthoz kíván hozzárendelni. A SAT gomb röviden, az IR animáció kétszer villan fel. a SAT gomb nyomásával a CH+/- funkciók a SAT módhoz lesznek hozzárendelve; ez automatikusan tárolódik. Ha bármikor házimozi módban van, a CH+/- funkciók a SAT módból vezérlődnek. a MUTE és VOL+/- gombok világítanak (3. csoport) 6. Nyomja azt a készülék-gombot (pl. AUD1), amelyet a 3. csoporthoz kíván hozzárendelni. Az AUD1 gomb röviden felvillan, az IR animáció kétszer villan fel. az AUD1 (pl. HiFi berendezés) gomb nyomásával a MUTE és a VOL+/- funkciók az AUD módhoz lesznek hozzárendelve; ez automatikusan tárolódik. Amikor házimozi üzemmódban vagyunk, a MUTE és VOL+/- funkciókat az AUD mód vezérli. PLAY, STOP, REW, FF, SKIP vissza, SKIP előre, REC és PAUSE világít (4. csoport). 7. Nyomja ezután azt a készülék-gombot (pl. DVD), amelyet a 4. csoporthoz kíván hozzárendelni, stb különböző hozzárendelhető billentyűcsoport van (ld. az előző táblázatot). Egy csoport átugrásához nyomja egyszerűen MAGIC -ot. A következő csoport jelződik ki. 10 Nyomja egyszer ESC-et, a beállító képernyőhöz való visszatérésre. Most minden programozva van, és tárolva lesz a házimozi módban. Ha 30 percig nem nyomnak gombot, a távirányító elhagyja a programozó állapotot, és visszatér a kezelő módba. Kód utántöltés A KAMELEON 10 egyedülálló technológiával rendelkezik, amellyel a memóriájába pótlólag új kódokat is be lehet vinni, úgy, hogy a készüléket a telefonhoz tartják. Néhány másodpercen belül, a Magnetic Coupling Technology (mágneses csatolási technológia) segítségével, dugaszoló, adapter vagy egyéb tartozék nélkül lehetséges gyors információ-átvitel a KAMELEON 10-re. Ez azt jelenti, ha a későbbiekben egy új készüléket vásárol, a távirányítója mindig aktuális maradhat. Internet Download (A Kameleon10 kód-utántöltése PC-vel): 1. Keresse fel a weboldalt (angol: 2. Válassza a Terméktámogatást (Produktunterstützung /Product Support). 3. Válassza ki az Universal-Fernbedienungen /Universal Remote Controls-t ( univerzális távirányítók ). 4. Válassza a ONE FOR ALL-távirányítót, amelyet után kíván tölteni: (A Kameleon-10 jele: URC-8210) 5. Válassza az Internet Download ( Utántöltés Internetről ) pontot. Ezzel belépett a speciális Online Download módba. Ettől kezdve kövesse a távirányító utántöltésre vonatkozó útmutatásokat. Phone upgrade (A Kameleon 10 kód-utántöltése telefonon) Másik lehetőség: felhívja telefonon a vevőszolgálatot és segítséget kér a kód-utántöltéshez. A zökkenőmentes információ érdekében a következő lépések szükségesek: 1. A vevőszolgálat felhívása előtt jegyezze be készüléke(i) márkanevét és típusszámát az erre szánt rovatba. 2. Hívja fel a vevőszolgálatot, és közölje, milyen készülékeket kíván a Kameleon 10-hez hozzárendelni. 3. Miután a vevőszolgálati munkatárs a készülék márkanevét és típusszámát feljegyezte, arra kéri, hogy a KAMELEON 10-ot tartsa a telefonkagylóhoz (lásd ábrát). Így a szükséges kódok néhány másodperc alatt átkerülnek a távirányítóra. Megjegyzés: Drótnélküli, kihangosítható és mobiltelefon használata nem ajánlott. 4. Miután a KAMELEON 10 utántöltése megtörtént, maradjon a telefonnál. A vevőszolgálati munkatárs még meg akar győződni arról, hogy a KAMELEON 10 beállítása megfelelő-e, és megválaszolja esetleges kérdéseit. Key Magic (Hiányzó funkciók programozása) A Key Magic egy exkluzív, ONE FOR ALL (= egy mindenhez) funkció. A Kameleon 10 lehetővé teszi, hogy az eredeti távirányító több funkciója használható legyen, még olyanok is, amelyeknek nincs a Kameleon 10-en saját

11 gombja. A Key Magic programozásához ismerni kell a megfelelő funkció-kódokat. Mivel ezek a kódok az egyes készülékeken különbözők, nem találhatók a jelen használati útmutatóban, de lekérdezhetők cégünk telefonos vevőszolgálatánál, posta, fax vagy útján. A következőkre van szükségünk: Az adott készülék márkája és modell-száma, annak ellenőrzésére, hogy a megfelelő kódot használja-e. A 4 jegyű beállító kód, amivel a készülékét beállította. Az eredeti távirányító kívánt funkciójának megnevezése. A kérdésekre interneten is feleletet kaphat, a ill. weblapon. Ha a funkciókódot a vevőszolgálattól megkapta, a kódot a következők szerint programozhatja: 1. Nyomja és tartsa nyomva a MAGIC gombot, míg a nyúl ki nem jön a kalapból. 2. Nyomja KEY MAGIC-ot. 3. Nyomja az egyik készülékválasztó gombot (TV1, TV2, VCR, AUX1, SAT, AUD1, AUD2, CD, vagy DVD). 4. Nyomja egyszer a MAGIC gombot. 5. Adja be az 5 jegyű funkció-kódot, amelyet a vevőszolgálattól kapott. 6. Nyomja azt a funkciógombot, amelyre a funkciót programozni kívánja. Ha a gomb más kijelzőn van, nem a fő kijelzőn, nyomja a SCROLL gombot a hozzájutáshoz. Az IR jelző kétszer felvillan. A Kameleon 10 átvált a beállító kijelzőre. A Key Magic funkció készülékspecifikus. Aktiválásánál először nyomja a megfelelő készülékgombot. A Key Magic minden gombra programozható, kivéve a készülékgombokat, a MAGIC és a SCROLL gombot. Jegyezze fel a funkciókódot, amit a vevőszolgálattól kapott, hogy ez a jövőben rendelkezésre álljon. Amíg a Key Magic-ot programozza, a (TV) Menü, (VCR) Menü stb. nem tudja a kijelzőt megváltoztatni. Ez csak a SCROLL gombbal lehetséges. Személyes funkciókódjai áttekintése: (Példa) Készülék Beállító kód Funkció Funkciókód TV /9 formátum Problémák és lehetséges megoldások Készülékének márkája nincs a kódlistán? Kísérelje meg a kódkeresést (ld. a Kódkeresés fejezetben) A Kameleon-10 nem vezérli az Ön készülékeit? A) Próbálja meg az összes, a készülékre megadott kódot. B) Kísérelje meg a kódkeresést. A Kameleon 10 nem teljesíti megfelelően a parancsokat? Feltehetően téves beállító kódot adott be. Próbálja meg az összes, a listán a márkára megadott kódot, vagy indítsa a kódkeresést. Problémák vannak a csatornaváltásnál? Adja meg a program-számot (pl. ARD, ZDF stb.) ugyanúgy, mint az eredeti távirányítónál. A videó/pvr/dvd rekorder nem vesz fel? A Kameleon 10 felvétel (REC) gombját kétszer kell nyomni, biztonsági okokból. A Kameleon 10 nem reagál, ha egy gombot nyom? Győződjön meg róla, hogy új elemeket tett be, és a Kameleon 10 az Ön választott készülékére van irányítva. Az eredeti távirányítón van 20 -as gomb? Ezt a funkciót az AV gombon találja. 11 A felső IR jelző minden gombnyomás után ötször villan: Tegye be a Kameleon 10-et a töltőkészülékbe. Nem tudja behívni a beállító üzemmódot? Tegye be a Kameleon 10-et a töltőkészülékbe. Vevőszolgálat További problémák esetén keresse meg a vevőszolgálatot a következő internet címen: Az internetes oldal szolgáltatásai: 24 órás elérhetőség Nincs várakozási idő Gyakori kérdésekhez (FAQ) külön oldal Információk a ONE FOR ALL termékekről. Hívás esetén rákérdezhetünk a vezérelt készülékei adataira, ld. példa. Kész. Gyártó Modell sz. Távvez. mod.sz. Setup kód TV Sony KV-25C5D RM (pl.) A Kameleon 10 URC száma: URC Küldjön egy üres t, automatikus választ kap. Tartalomjegyzék A készülék jellemzői... 1 Elemek... 1 A készülék használata a Kontroll Center -rel... 1 A kezelőgomb mező... 2 Az EL kijelző aktiválása... 2 Fényszenzor... 2 Az EL kijelző fényerejének beállítása... 2 A kijelző világítási időtartamának beállítása... 2 Kezelőszervek... 2 A Kameleon-10 beállítása... 5 Kódkeresés... 5 Kód azonosítás... 5 Személyes kód-jegyzék... 6 A távirányító taníthatósága... 6 Reset... 7 Extra funkciók... 7 A készülékgombok átprogramozása... 7 A program léptetés (+/-) szimulációja... 7 A hangerő közvetlen vezérlése... 7 Készülékek elalvás-időzítése... 8 Kameleon 10 timer (időzítő)... 8 KAMELEON 10 Recall (előző csatorna)... 8 Makró programozása (meghatározott parancssorozat gombnyomással)... 8 Házimozi... 9 Kód utántöltés Key Magic (Hiányzó funkciók programozása) Problémák és lehetséges megoldások URC 8200 töltőkészülék... 12

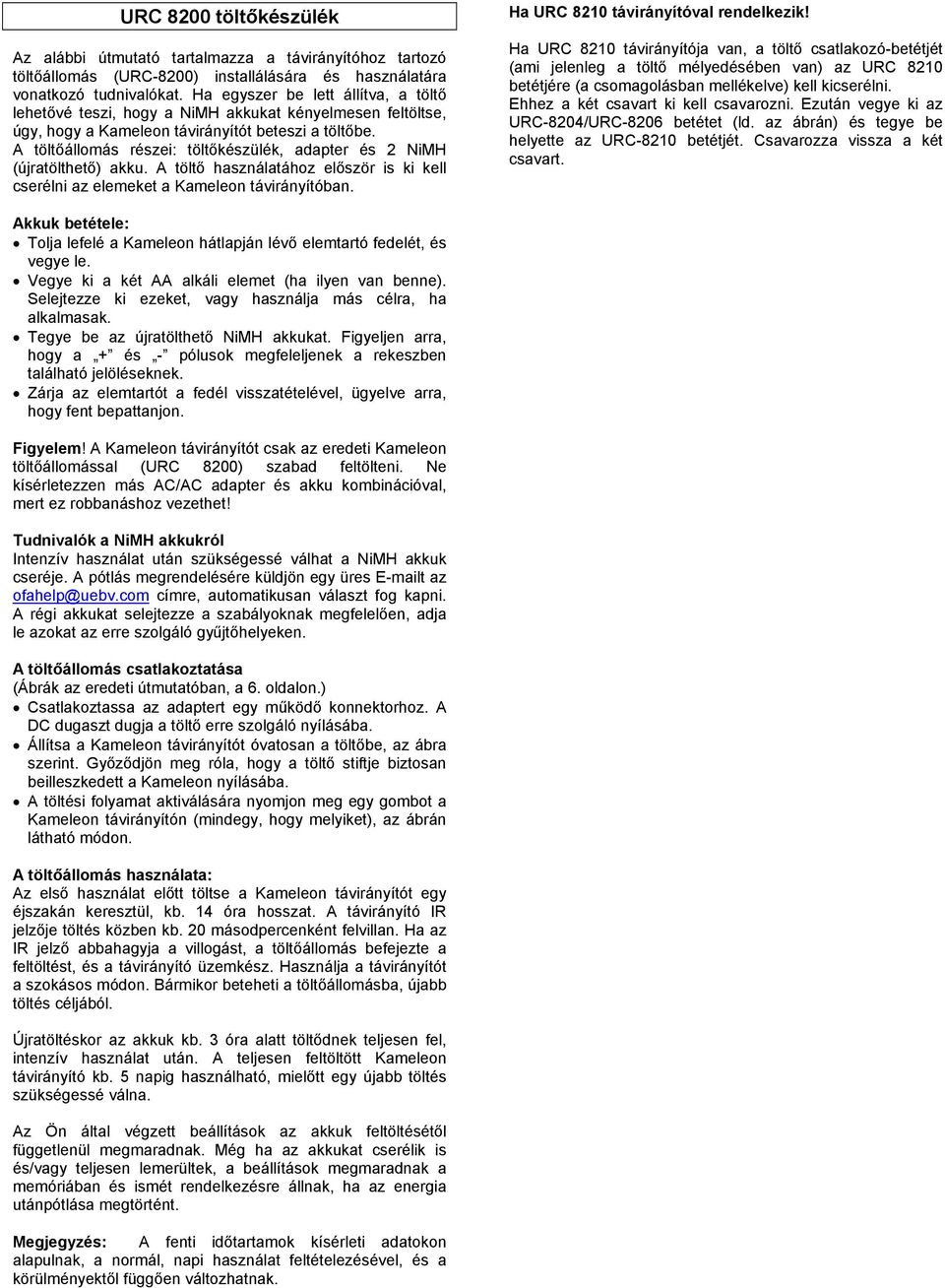

12 URC 8200 töltőkészülék Az alábbi útmutató tartalmazza a távirányítóhoz tartozó töltőállomás (URC-8200) installálására és használatára vonatkozó tudnivalókat. Ha egyszer be lett állítva, a töltő lehetővé teszi, hogy a NiMH akkukat kényelmesen feltöltse, úgy, hogy a Kameleon távirányítót beteszi a töltőbe. A töltőállomás részei: töltőkészülék, adapter és 2 NiMH (újratölthető) akku. A töltő használatához először is ki kell cserélni az elemeket a Kameleon távirányítóban. Ha URC 8210 távirányítóval rendelkezik! Ha URC 8210 távirányítója van, a töltő csatlakozó-betétjét (ami jelenleg a töltő mélyedésében van) az URC 8210 betétjére (a csomagolásban mellékelve) kell kicserélni. Ehhez a két csavart ki kell csavarozni. Ezután vegye ki az URC-8204/URC-8206 betétet (ld. az ábrán) és tegye be helyette az URC-8210 betétjét. Csavarozza vissza a két csavart. Akkuk betétele: Tolja lefelé a Kameleon hátlapján lévő elemtartó fedelét, és vegye le. Vegye ki a két AA alkáli elemet (ha ilyen van benne). Selejtezze ki ezeket, vagy használja más célra, ha alkalmasak. Tegye be az újratölthető NiMH akkukat. Figyeljen arra, hogy a + és - pólusok megfeleljenek a rekeszben található jelöléseknek. Zárja az elemtartót a fedél visszatételével, ügyelve arra, hogy fent bepattanjon. Figyelem! A Kameleon távirányítót csak az eredeti Kameleon töltőállomással (URC 8200) szabad feltölteni. Ne kísérletezzen más AC/AC adapter és akku kombinációval, mert ez robbanáshoz vezethet! Tudnivalók a NiMH akkukról Intenzív használat után szükségessé válhat a NiMH akkuk cseréje. A pótlás megrendelésére küldjön egy üres t az ofahelp@uebv.com címre, automatikusan választ fog kapni. A régi akkukat selejtezze a szabályoknak megfelelően, adja le azokat az erre szolgáló gyűjtőhelyeken. A töltőállomás csatlakoztatása (Ábrák az eredeti útmutatóban, a 6. oldalon.) Csatlakoztassa az adaptert egy működő konnektorhoz. A DC dugaszt dugja a töltő erre szolgáló nyílásába. Állítsa a Kameleon távirányítót óvatosan a töltőbe, az ábra szerint. Győződjön meg róla, hogy a töltő stiftje biztosan beilleszkedett a Kameleon nyílásába. A töltési folyamat aktiválására nyomjon meg egy gombot a Kameleon távirányítón (mindegy, hogy melyiket), az ábrán látható módon. A töltőállomás használata: Az első használat előtt töltse a Kameleon távirányítót egy éjszakán keresztül, kb. 14 óra hosszat. A távirányító IR jelzője töltés közben kb. 20 másodpercenként felvillan. Ha az IR jelző abbahagyja a villogást, a töltőállomás befejezte a feltöltést, és a távirányító üzemkész. Használja a távirányítót a szokásos módon. Bármikor beteheti a töltőállomásba, újabb töltés céljából. Újratöltéskor az akkuk kb. 3 óra alatt töltődnek teljesen fel, intenzív használat után. A teljesen feltöltött Kameleon távirányító kb. 5 napig használható, mielőtt egy újabb töltés szükségessé válna. Az Ön által végzett beállítások az akkuk feltöltésétől függetlenül megmaradnak. Még ha az akkukat cserélik is és/vagy teljesen lemerültek, a beállítások megmaradnak a memóriában és ismét rendelkezésre állnak, ha az energia utánpótlása megtörtént. Megjegyzés: A fenti időtartamok kísérleti adatokon alapulnak, a normál, napi használat feltételezésével, és a körülményektől függően változhatnak.
