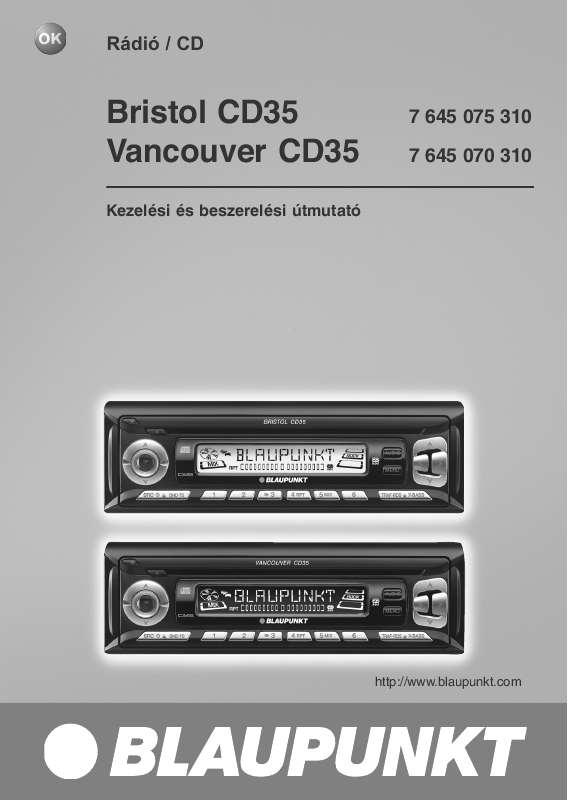

Az Ön kézikönyve BLAUPUNKT VANCOUVER CD35

Átírás

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató BLAUPUNKT VANCOUVER CD35. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

2 Kézikönyv absztrakt: CD-fiók. nyomógomb. Röviden megnyomva: A beállítások menüjének behívása. Hosszan megnyomva: A pásztázás (Scan) megkezdése. Nyíllal jelölt nyomógombok. X-BASS nyomógomb: Az X-BASS be- és kikapcsolása és beállítása. TRAF RDS nyomógomb. Röviden megnyomva: Be- és kikapcsolja a közlekedési információ vételi < 16 számjegygomb. BND megnyomva: A pontos idõ rövid megjelenítése. = : 3 TARTALOMJEGYZÉK Tudnivalók, tartozékok Levehetõ elõlap Be- és kikapcsolás A hangerõ beállítása.. 8 A bekapcsolási hangerõ beállítása... 8 A hangerõ gyors csökkentése (mute). 8 A nyugtázó hang be- és kikapcsolása.. 9 Némítás telefon üzemmódban CD-váltó üzemmód A CD-váltó üzemmód bekapcsolása. 18 CD-lemez kiválasztása Zeneszám kiválasztása Gyorskeresés (hallható) A kijelzés beállítása 19 Egyes zeneszámok vagy egész CD-lemezek ismételt lejátszása (Repeat) A zeneszámok lejátszása véletlen sorrendben (Mix) Az összes CD-lemez összes zeneszámának bejátszása (Scan) A lejátszás megszakítása (Pause) Rádió üzemmód A tuner beállítása. 9 A rádió üzemmód bekapcsolása. 10 RDS kényelmi funkciók Hullámsáv / tárolószint kiválasztása. 10 Adók behangolása...

3 Az adókeresés érzékenységének beállítása.. 11 Adók tárolása Adók automatikus tárolása (Travelstore) Tárolt adók behívása A fogható adók bejátszása (Scan) A bejátszási idõ beállítása Mûsortípus (PTY) A rádióvétel optimalizálása A kijelzés beállítása Pontos idõ (Clock) Hangzás A mély hangszín beállítása A magas hangszín beállítása A bal és a jobb csatorna hangerõarányának (balansz) beállítása Az elülsõ és a hátulsó hangrendszer hangerõarányának (fader) beállítása. 22 Elõre programozott hangzásképek.. 22 Közlekedési adó.. 15 CD üzemmód A CD üzemmód bekapcsolása Zeneszám kiválasztása...

4 16 Zeneszám gyors kiválasztása 16 Gyorskeresés (hallható) A zeneszámok lejátszása véletlen sorrendben (Mix) A zeneszámok kezdetének rövid bejátszása (Scan) Zeneszám megismétlése (Repeat).. 17 A lejátszás megszakítása (Pause) A kijelzés beállítása Közlekedési hírek CD üzemmódban. 18 A CD-lemez kivétele X-BASS A szintkijelzés beállítása Külsõ mûsorforrások Mûszaki adatok Beszerelési és bekötési útmutató 25 TUDNIVALÓK, TARTOZÉKOK Tudnivalók, tartozékok Nagyon köszönjük, hogy a Blaupunkt termékére esett a választása. Kívánjuk, hogy sok öröme teljék új készülékében. Kérjük, mielõtt a készüléket használatba venné, olvassa el ezt a kezelési útmutatót. A Blaupunkt szerkesztõi folyamatosan azon dolgoznak, hogy a kezelési útmutatókat áttekinthetõen és közérthetõen adják közre. Ha a készülék kezelésével kapcsolatban mégis kérdése merülne fel, forduljon a kereskedõhöz, vagy hívja a hazájában erre a célra létesített forródrótot. A telefonszám e kezelési útmutató hátoldalán található. Az Európai Unió területén vásárolt termékekre gyártói garanciát adunk. A garanciafeltételeket a vagy a www. blaupunkt.hu címen olvashatja el, vagy érdeklõdjön az alábbi címen: Robert Bosch Kft. Autós Multimédia Üzletág H1103 Budapest, Gyömrõi út 120. vagy Serelco Bt. Központi márkaszerviz H1089 Budapest, Diószeghy S. u. 18. Közlekedésbiztonság A közlekedés biztonsága a legfontosabb szempont. Csak akkor módosítsa autórádió-készüléke beállításait, ha azt a forgalmi helyzet lehetõvé teszi. Az utazás megkezdése elõtt ismerkedjen meg a készülékkel. Fontos, hogy a gépkocsiban a rendõrség, a tûzoltóság vagy a mentõszolgálat megkülönböztetõ hangjelzését idejében észlelni lehessen. Ajánlatos ezért utazás közben a készüléket mérsékelt hangerõvel hallgatni. Beszerelés Ha autórádió-készülékét saját maga kívánja beszerelni, kérjük, olvassa el az útmutató végén a beszerelési és bekötési útmutatót. Külön beszerezhetõ tartozékok Csak a Blaupunkt által jóváhagyott külön tartozékokat használja. Távirányító Az RC 08 vagy az RC 10 távirányító segítségével az autórádió-készülék alapfunkciói biztonságosan és kényelmesen kezelhetõk a kormánykerékrõl.

5 A készüléket nem lehet a távirányítóval be- és kikapcsolni. Végerõsítõ Minden Blaupunkt vagy Velocity végerõsítõ használható. CD-váltók A következõ típusú Blaupunkt CD-váltók csatlakoztathatók: CDC A 08, IDC A 09 és CDC A LEVEHETÕ ELÕLAP Levehetõ elõlap Lopásvédelem Lopás elleni védelem céljából az Ön készüléke levehetõ elõlappal (Release Panel) van ellátva. E nélkül az elõlap nélkül a készülék a tolvaj számára értéktelen. Védje készülékét a lopás ellen: a gépkocsi elhagyásakor mindig vegye le az elõlapot. Az elõlapot ne hagyja a gépkocsiban, még rejtett helyen sem. Az elõlap kialakítása könnyû kezelést tesz lehetõvé. Megjegyzések: Vigyázzon, hogy az elõlap ne essen le. Húzza ki a készülékbõl az elõlapot elõször egyenesen elõre, majd bal felé mozgatva. A készülék kikapcsol. Minden jelenlegi beállítás tárolódik. A készülékbe helyezett CD-lemez benne marad. Az elõlap visszahelyezése Az elõlapot balról jobbra helyezze be a készülék hornyába. Óvatosan nyomja meg az elõlap bal oldalát, amíg a helyére nem kattan. Ne tegye ki az elõlapot közvetlen napsugárzásnak vagy más sugárzó hõ hatásának. Kerülje az elõlap érintkezõinek emberi bõrrel való közvetlen megérintését. Az érintkezõket szükség esetén alkohollal átitatott, szöszmentes kendõvel tisztítsa meg. Megjegyzés: Az elõlap visszahelyezésekor ne nyomja meg a kijelzõ felületét. Ha az elõlap kivételekor a készülék be volt kapcsolva, akkor az elõlap visszahelyezése után a legutóbbi beállításokkal ismét bekapcsol a legutóbb használt mûsorforrás, azaz a rádió, a CD, a CDváltó vagy az AUX. Az elõlap levétele 2 Nyomja meg a 2 gombot. Az elõlap reteszelése kiold. 6 BE- ÉS KIKAPCSOLÁS Be- és kikapcsolás A készülék be- és kikapcsolása az alábbi módokon lehetséges: Be- és kikapcsolás a gyújtáskapcsolóval Ha a készülék helyesen van bekötve a jármû gyújtási rendszerébe, és elõzõleg nem az 1 gombbal kapcsolták ki, akkor a gyújtással egy&uuéket állít be, a bekapcsolási hangerõ az a hangerõ lesz, amellyel a készüléket legutóbbi kikapcsolásakor hallgatták. A hangerõ gyors csökkentése (mute) A hangerõ gyorsan lecsökkenthetõ (mute) egy beállítható értékre. Nyomja meg röviden az 1 gombot. A kijelzõn a,,mute" felirat látható. A némítás feloldása A legutóbbi hangerõ visszaállításához újra nyomja meg röviden az 1 gombot. A csökkentett (mute) hangerõ ute;l tovább a TRAF RDS : gombot. Az RDS funkciók akkor aktívak, ha a kijelzõn látható az RDS szimbólum. A REGIONAL be- és kikapcsolása Nyomja meg a MENU 7 gombot. Nyomja meg a vagy a 8 gombot annyiszor, hogy a kijelzõn a,,reg" (regionális) felirat jelenjen meg. A,,REG" felirat mögött,,off" (ki), ill.,,on" (be) jelenik meg. A REGIONAL be- vagy kikapcsolásához nyomja meg a vagy a 8 gombot. Nyomja meg a MENU 7 gombot. RDS kényelmi funkciók A készülék RDS (Radio Data System) rádióvevõvel van kialakítva. Számos FM adóállomás sugároz olyan jelet, amely a mûsor mellett egyéb információkat is tartalmaz, pl. az adóállomás nevét és a mûsortípust (PTY). Az adóállomás neve ha a megfelelõ jel fogható megjelenik a kijelzõn. Az AF (alternatív frekvencia) és a REGIONAL (regionális vagy körzeti adók) RDS kényelmi funkció a rádiókészülék szolgáltatási kínálatát bõvíti. AF: Ha ez az RDS kényelmi funkció be van kapcsolva, akkor a készülék automatikusan azt a frekvenciát hangolja be, amelyen a behangolt adóállomás a lehetõ legjobb minõségben vehetõ. REGIONAL: Egyes adóállomások a mûsorukat meghatározott idõszakokban különbözõ tartalmú regionális (körzeti) mûsorokra osztják fel. A REG funkció segítségével megakadályozható, hogy az autórádió átváltson olyan alternatív frekvenciákra, amelyek mûsortartalma más. Hullámsáv / tárolószint kiválasztása Ez a készülék az URH (FM), valamint a KH és a HH (AM) frekvenciasávban képes mûsorok vételére. Az FM hullámsávban három tárolószint (FM1, FM2 és FMT), a KH és a HH hullámsávban sávonként egy-egy tárolószint áll rendelkezésre. Minden tárolószinten hat-hat adó tárolható. Ha váltani kíván az FM1, az FM2 és az FMT tárolószint, illetve a KH és a HH hullámsáv között, nyomja meg röviden a BND TS < gombot. Megjegyzés: A REGIONAL funkciót a menüben külön kell be-, ill. kikapcsolni. 10 RÁDIÓ ÜZEMMÓD Adók behangolása Az adóállomások behangolására különbözõ lehetõségek vannak.

6 Automatikus adókeresés Nyomja meg a gombot. vagy a 8 Az adókeresés érzékenységének beállítása Kiválaszthatja, hogy csak a jól fogható, vagy pedig a gyengén fogható adókat is be akarja-e hangolni. Nyomja meg a MENU 7 gombot. Nyomja meg a vagy a 8 gombot annyiszor, hogy a kijelzõn a,,sens" (érzékenység) felirat jelenjen meg érvényes beállításával együtt. A legnagyobb érzékenység,,sens HI6", míg a legkisebb,,sens LO1". Állítsa be a kívánt érzékenységet a vagy a 8 gombbal. Ha a beállítás kész, nyomja meg a MENU 7 gombot. Megjegyzés: Az érzékenység külön-külön beállítható az FM, illetve a KH és a HH (AM) esetében. A készülék behangolja a következõ fogható adóállomást. Kézi adóbehangolás Az adókat kézzel is be lehet hangolni. Megjegyzés: Az adókat csak akkor lehet manuálisan behangolni, ha az RDS kényelmi funkció ki van kapcsolva. Nyomja meg a gombot. vagy a 8 Lapozás az adóláncon belül (csak FM esetében) Ha az adóállomások egynél több mûsort sugároznak, akkor az ilyen úgynevezett,,adóláncokon" belül lapozni lehet. Megjegyzés: E funkció használatához az RDS kényelmi funkciónak bekapcsolva kell lennie. Nyomja meg a vagy a 8 gombot; hatására a készülék behangolja az adóláncon belüli következõ adót. Megjegyzés: Ilyen módon csak olyan adóra lehet átkapcsolni, amelyet korábban Ön legalább egyszer már hallgatott. Ehhez használja a pásztázás vagy a Travelstore funkciót. Adók tárolása Adók manuális tárolása Válassza ki a kívánt FM1, FM2 vagy FMT tárolószintet, illetve a KH vagy a HH hullámsávot. Hangolja be a kívánt adóállomást. Tartsa nyomva két másodpercnél tovább az 16 ; állomásgombok közül azt, amelyikre az adóállomást kívánja programozni. 11 RÁDIÓ ÜZEMMÓD Adók automatikus tárolása (Travelstore) Az adott körzet hat legerõsebb adóállomása automatikusan is tárolható (csak az FM hullámsávban). Az adóállomások az FMT tárolószinten lesznek tárolva. Megjegyzés: A mûvelet során az e szintre korábban beprogramozott adóállomások törlõdnek. Tartsa nyomva két másodpercnél tovább a BND TS < gombot. Megkezdõdik a tárolás. A kijelzõn az,,fm TSTORE" felirat látható. A mûvelet befejeztével a készülék az FMT szint elsõ tárhelyére beprogramozott adó mûsorát játssza. A Scan befejezése és az adó továbbhallgatása Nyomja meg a MENU 7 gombot. A pásztázás befejezõdik, és a legutóbb behangolt adóállomás hallható tovább. A bejátszási idõ beállítása Nyomja meg a MENU 7 gombot. Nyomja meg a vagy a 8 gombot annyiszor, hogy a kijelzõn a,,scan TIME" felirat jelenjen meg. Állítsa be a kívánt bejátszási idõt a vagy a 8 A beállított bejátszási idõ érvényes CD és CD-váltó üzemmódban is. Tárolt adók behívása Válassza ki a tárolószintet vagy a hullámsávot. Nyomja meg a kívánt adó 16 ; állomásgombját. Mûsortípus (PTY) Az adóállomás neve mellett egyes FM adóállomások információt sugároznak a mûsor típusáról mûsortípusok lehetnek a Nyomja meg a MENU 7 Állítsa be a kívánt nyelvet a a 8 mûsortípus kiválasztása és a keresés megkezdése Nyomja meg a gombot. vagy a 8 vagy Amint a behangolt adó vagy az adólánc másik adója a kívánt programtípust sugározza, a készülék az éppen hallgatott adóról, illetve CDrõl vagy CD-váltóról automatikusan átvált a kívánt mûsortípust sugárzó adóra. A jelenlegi mûsortípus megjelenik a Indítsa el a keresést a 8 A PTY be- (ON), ill. kikapcsolásához (OFF) nyomja meg a vagy a 8 Nyomja meg a MENU 7 gombot. Nyomja meg a MENU 7 jelenjen meg. Ahhoz, hogy az adók neve, Állítsa be a hangerõt a 8 Figyelmeztetõ hang hallatszik, ha A közlekedési hírek hangerõarányai beállíthatók. Erre vonatkozóan olvassa el a,,hangzás" c. fejezetet. közlekedési adó hallgatása közben eléri az adó vételi körzetének határát; közlekedési adó van behangolva és a hangerõ a minimumra (0) van beállítva, vagy ha CD, CD-váltó vagy külsõ mûsorforrás (AUX) hallgatása közben elhagyja a behangolt közlekedési adó vételi körzetét, és ezt követõen az automatikus adókeresés nem talál új közlekedési adót; közlekedési adóról egy közlekedési híreket nem sugárzó adóra hangol.

7 Ekkor vagy kapcsolja ki a közlekedési hírek elsõbbségét, vagy hangoljon be egy közlekedési híreket sugárzó adót. 15 CD ÜZEMMÓD CD üzemmód A készülékkel szabványos, 12 vagy 8 cm átmérõjû audio-cd-k, egyszer írható CD-k (CD-R) és újraírható CD-k (CDRW) játszhatók le. A CD-meghajtó sérülésének veszélye! Nem kör alakú CD-k nem játszhatók le. A CD-meghajtóban keletkezett károkért nem vállalunk felelõsséget, ha azok ilyen CD-k lejátszásából erednek. A hibátlan mûködés érdekében csak Compact Disc emblémával ellátott CDket használjon. Másolásvédett CD-k lejátszásánál problémák merülhetnek fel. A Blaupunkt a másolásvédett CD-k hibátlan lejátszásáért nem szavatol! Ha már van a lejátszóban CD-lemez, nyomja meg az SRC = gombot annyiszor, hogy a kijelzõn a,,cd" felirat jelenjen meg. A lejátszás ott folytatódik, ahol abbamaradt. Zeneszám kiválasztása Az elõzõ, ill. a következõ zeneszám kiválasztásához nyomja meg az egyik 8 nyíllal jelölt nyomógombot. vagy a 8 gomb egyszeri mega nyomására az éppen hallható zeneszám lejátszása kezdõdik újra. Zeneszám gyors kiválasztása Egy zeneszám visszafelé vagy elõrefelé történõ gyors kiválasztása céljából tartsa nyomva a vagy a 8 gombot, amíg meg nem kezdõdik a zeneszám gyors kiválasztása visszafelé, ill. elõre. A CD üzemmód bekapcsolása Ha a lejátszóban nincs CD-lemez, erõltetés nélkül tolja be a feliratával fölfelé fordított CD-lemezt a CD-fiókba 5, amíg ellenállást nem érez. A készülék automatikusan behúzza a CD-lemezt. A CD-lemez behúzását nem szabad sem segíteni, sem akadályozni. Megkezdõdik a CD-lemez lejátszása. Megjegyzés: Ha a jármû gyújtását kikapcsolják a CD-lemez behelyezése elõtt, akkor a lejátszás megkezdéséhez elõbb be kell kapcsolni a készüléket az 1 gombbal. Gyorskeresés (hallható) Visszafelé vagy elõrefelé történõ gyorskeresés céljából tartsa nyomva a vagy a 8 gombot, amíg meg nem kezdõdik a gyorskeresés visszafelé, ill. elõre. A zeneszámok lejátszása véletlen sorrendben (Mix) Nyomja meg az 5 MIX ; gombot. A kijelzõn rövid idõre a,,mix CD" felirat jelenik meg, és a MIX szimbólum világít. A következõ, véletlenszerûen kiválasztott zeneszám lejátszása kezdõdik. 16 CD ÜZEMMÓD A Mix üzemmód kikapcsolása Újra nyomja meg az 5 MIX kijelzõn a,,pause" (szünet) felirat jelenik meg. A szünet befejezése A szünet alatt nyomja meg a 3 ; gombot. A lejátszás folytatódik. A kijelzés beállítása CD üzemmódban kétféle kijelzés közül lehet választani: a zeneszám sorszáma és a pontos idõ a zeneszám sorszáma és a játékidõ Zeneszám megismétlése (Repeat) Ha meg kíván ismételni egy zeneszámot, nyomja meg a 4 RPT ; gombot. A kijelzõn rövid idõre az,,rpt TRCK" felirat jelenik meg, és az RPT szimbólum világít. A zeneszám az RPT funkció kikapcsolásáig folyamatosan ismétlõdik. Nyomja meg a MENU 7 gombot. Nyomja meg a vagy a 8 gombot annyiszor, hogy a kijelzõn a,,cd DISP" (CD-kijelzés) felirat jelenjen meg. Válasszon a,,play TIME" (játékidõ) és a,,clock" (óra) beállítás közül a vagy a 8 gombbal. Nyomja meg kétszer a MENU 7 gombot. 17 CD ÜZEMMÓD Közlekedési hírek CD üzemmódban Ha CD lejátszása közben közlekedési híreket szeretne hallani, nyomja meg a TRAF RDS : gombot. A közlekedési hírek elsõbbsége akkor aktív, ha a kijelzõn megjelenik a torlódásjelzõ szimbólum. Erre vonatkozóan olvassa el a,,közlekedési adó vétele" c. fejezetet. CD-VÁLTÓ ÜZEMMÓD CD-váltó üzemmód Megjegyzés: A CD-lemezek kezelésével és behelyezésével, valamint a CDváltó kezelésével kapcsolatos információk a CD-váltó kezelési útmutatójában találhatók. A CD-váltó üzemmód bekapcsolása Nyomja meg az SRC = gombot annyiszor, hogy a kijelzõn a,,changer" (váltó) felirat jelenjen meg. A lemezek lejátszása attól az elsõ CDlemeztõl történik, amelyet a CD-váltó felismer. A CD-lemez kivétele Nyomja meg a CD-fiók mellett 3 kivetõgombot. található A készülék kiadja a CD-lemezt. Vegye ki a CD-lemezt. Megjegyzések: A kivetett CD-lemezt a készülék kb. 10 másodperc múlva automatikusan visszahúzza. CDlemez kiválasztása Ha egy nagyobb vagy kisebb sorszámú CD-lemezt kíván hallgatni, nyomja meg a vagy a 8 gombot egyszer vagy többször. Megjegyzés: A készülék átugorja a CD-váltó üres CD-fiókjait és a fel nem ismert CD-k fiókjait. A CD-lemezt akkor is ki lehet vetni, ha a készülék ki van kapcsolva, vagy ha másik mûsorforrás aktív.

8 Zeneszám kiválasztása Ha az éppen hallgatott CD-lemezen egy nagyobb vagy kisebb sorszámú zeneszámot kíván hallgatni, nyomja meg a vagy a 8 gombot egyszer vagy többször. Gyorskeresés (hallható) Visszafelé vagy elõrefelé történõ gyorskeresés céljából 18 CD-VÁLTÓ ÜZEMMÓD tartsa nyomva a vagy a 8 gombot, amíg meg nem kezdõdik a gyorskeresés visszafelé, ill. elõre. Az éppen hallgatott CD ismétléséhez tartsa nyomva két másodpercnél tovább a 4 RPT ; gombot. A kijelzõn rövid idõre az,,rpt DISC" felirat jelenik meg, és az RPT szimbólum világít. Az ismétlés kikapcsolása Ha be kívánja fejezni az éppen hallgatott zeneszám vagy CD ismétlését, nyomja meg röviden a 4 RPT ; gombot. A kijelzõn az,,rpt OFF" felirat jelenik meg, és az RPT szimbólum kialszik. A kijelzés beállítása CD-váltó üzemmódban ötféle kijelzési lehetõség áll rendelkezésre: a zeneszám sorszáma és a játékidõ (,,TRCK-TIME"); a zeneszám sorszáma és a pontos idõ (,,TRCK-CLK"); a CD sorszáma és a zeneszám sorszáma (,,CD-TRCK"); a CD sorszáma és a pontos idõ (,,CD-CLK"); a CD sorszáma és a játékidõ (,,CD-TIME"). A zeneszámok lejátszása véletlen sorrendben (Mix) Ha az éppen hallgatott CD zeneszámait véletlen sorrendben kívánja lejátszani, nyomja meg röviden az 5 MIX ; gombot. A kijelzõn rövid idõre a,,mix CD" felirat jelenik meg, és a MIX szimbólum világít. Ha az összes behelyezett CD zeneszámait véletlen sorrendben kívánja lejátszani, tartsa nyomva két másodpercnél tovább az 5 MIX ; gombot. A kijelzõn rövid idõre a,,mix ALL" felirat jelenik meg, és a MIX szimbólum világít. A Mix üzemmód kikapcsolása Nyomja meg röviden az 5 MIX ; gombot. A kijelzõn a,,mix OFF" felirat jelenik meg, és a MIX szimbólum kialszik. Nyomja meg a MENU 7 gombot. Nyomja meg a vagy a 8 gombot annyiszor, hogy a kijelzõn a,,cdc DISP" (CD-váltó kijelzése) felirat jelenjen meg. Nyomja meg a vagy a 8 gombot annyiszor, hogy a kívánt beállítás jelenjen meg. Nyomja meg kétszer a MENU 7 gombot. Egyes zeneszámok vagy egész CD-lemezek ismételt lejátszása (Repeat) Az éppen hallgatott zeneszám ismételt lejátszásához nyomja meg röviden a 4 RPT ; gombot. A kijelzõn rövid idõre az,,rpt TRCK" felirat jelenik meg, és az RPT szimbólum világít. 19 CD-VÁLTÓ ÜZEMMÓD Az összes CD-lemez összes zeneszámának bejátszása (Scan) Ha röviden bele kíván hallgatni az összes behelyezett CD összes zeneszámába növekvõ sorrendben, tartsa nyomva két másodpercnél tovább a MENU 7 gombot. A kijelzõn a,,trk SCAN" felirat jelenik meg, és az éppen hallható zeneszám sorszáma villog. A bejátszás befejezése Ha be akarja fejezni a bejátszást, nyomja meg röviden a MENU 7 gombot. Az éppen bejátszott zeneszámot a készülék normál üzemmódban tovább PONTOS IDÕ (CLOCK) Pontos idõ (Clock) A pontos idõ megjelenítése Ahhoz, hogy a pontos idõ rövid idõre megjelenjen, = gom tartsa nyomva az SRC bot, amíg a pontos idõ meg nem jelenik a kijelzõn. A pontos idõ beállítása A pontos idõ beállításához nyomja meg a MENU 7 gombot. Nyomja meg a vagy a 8 gombot annyiszor, hogy a kijelzõn a,,clock SET" (órabeállítás) felirat jelenjen meg. Nyomja meg a 8 gombot. A pontos idõ megjelenik a kijelzõn. Az óra értéke villog és beállítható. Állítsa be az óra értékét a 8 gombbal. Ha beállította az óra értékét, nyomja meg a A perc értéke villog. Állítsa be a perc értékét a 8 gombbal. vagy a 8 gombot. vagy a A lejátszás megszakítása (Pause) Nyomja meg a 3 ; gombot. A kijelzõn a,,pause" (szünet) felirat jelenik meg. A szünet befejezése A szünet alatt nyomja meg a 3 ; gombot. A lejátszás folytatódik. Nyomja meg kétszer a MENU 7 gombot. 12 vagy 24 órás idõformátum kiválasztása Nyomja meg a MENU 7 Nyomja meg a vagy a 8 gombot annyiszor, hogy a kijelzõn a,,24 H MODE" vagy a,,12 H MODE" felirat jelenjen meg. 20 PONTOS IDÕ (CLOCK) Válasszon az üzemmódok közül a vagy a 8 gombbal. Ha a beállítás kész, nyomja meg a MENU 7 gombot. HANGZÁS Hangzás A hangszín (mély és magas) mûsorforrásonként (rádió, CD, CD-váltó vagy AUX) külön-külön beállítható. Az összes mûsorforrás hangerõarányait (balansz és fader) együttesen lehet beállítani (kivéve a közlekedési hírbemondásét). Közlekedési hírbemondás (TA) fader és balansz beállítása csak közlekedési hírbemondás közben állítható be. A pontos idõ tartós kijelzése kikapcsolt készülék és bekapcsolt gyújtás esetén Ahhoz, hogy bekapcsolt gyújtás mellett a kikapcsolt készüléken a pontos idõ megjelenjen, nyomja meg a MENU 7 gombot.

9 Nyomja meg a vagy a 8 gombot annyiszor, hogy a kijelzõn a,,clock OFF" vagy a,,clock ON" felirat jelenjen meg. Válasszon az,,on" (be) és az,,off" (ki) beállítás közül a vagy a 8 gombbal. Ha a beállítás kész, nyomja meg a MENU 7 gombot. A mély hangszín beállítása Nyomja meg az AUDIO 6 gombot. A kijelzõn a,,bass" (mély hangok) felirat látható. A mély hangszín beállításához nyomja meg a vagy a 8 gombot. Ha a beállítás kész, nyomja meg az AUDIO 6 gombot. A magas hangszín beállítása Nyomja meg az AUDIO 6 gombot. A kijelzõn a,,bass" (mély hangok) felirat látható. Nyomja meg a 8 gombot annyiszor, hogy a kijelzõn a,,treble" (magas hangok) felirat jelenjen meg. A magas hangszín beállításához nyomja meg a vagy a 8 gombot. Ha a beállítás kész, nyomja meg az AUDIO 6 gombot. A pontos idõ rövid megjelenítése kikapcsolt készülék esetén Ahhoz, hogy a kikapcsolt készüléken a pontos idõ rövid idõre megjelenjen, nyomja meg az SRC = gombot. A pontos idõ kb. 8 másodpercre megjelenik a kijelzõn. 21 HANGZÁS A bal és a jobb csatorna hangerõarányának (balansz) beállítása A bal és a jobb csatorna hangerõarányának (balansz) beállításához nyomja meg az AUDIO 6 gombot. A kijelzõn a,,bass" (mély hangok) felirat látható. Nyomja meg a 8 gombot annyiszor, hogy a kijelzõn a,,bal" (balansz) felirat jelenjen meg. A jobb és a bal csatorna hangerõarányának beállításához nyomja meg a vagy a 8 gombot. Ha a beállítás kész, nyomja meg az AUDIO 6 gombot. Elõre programozott hangzásképek Ez a készülék olyan ekvalizerrel rendelkezik, amelyben a,,rock" (rockzene), a,,pop" (popzene) és a,,classic" (komolyzene) mûfaj beállításai elõre be vannak programozva. Valamely elõre programozott hangzáskép kiválasztásához nyomja meg az AUDIO 6 gombot. A kijelzõn a,,bass" (mély hangok) felirat látható. Nyomja meg a 8 gombot annyiszor, hogy a kijelzõn a,,pop", a,,rock" vagy a,,classic", illetve az,,eq OFF" (kikapcsolva) felirat jelenjen meg. A hangzásképek valamelyikének kiválasztásához nyomja meg a vagy a 8 gombot. Az ekvalizer kikapcsolásához válassza az,,eq OFF" beállítást. Ha valamelyik hangzáskép ki van választva, akkor a kiválasztott hangzáskép tartósan látható a kijelzõn. Ha a beállítás kész, nyomja meg az AUDIO 6 gombot. Az elülsõ és a hátulsó hangrendszer hangerõarányának (fader) beállítása Az elülsõ és a hátulsó hangrendszer hangerõarányának (fader) beállításához nyomja meg az AUDIO 6 gombot. A kijelzõn a,,bass" (mély hangok) felirat látható. Nyomja meg a 8 gombot annyiszor, hogy a kijelzõn a,,fader" felirat jelenjen meg. Az elülsõ és a hátulsó hangrendszer hangerõarányának beállításához nyomja meg a vagy a 8 gombot. Ha a beállítás kész, nyomja meg az AUDIO 6 gombot. 22 X-BASS X-BASS Az X-BASS segítségével kis hangerõ esetén ki lehet emelni a mély hangokat. A kiválasztott X-BASS beállítás minden mûsorforrás esetében (rádió, CD, CDváltó vagy AUX) érvényes. Az X-BASS kiemelés 1-tõl 3-ig, lépésekben állítható be. Az,,XBASS OFF" azt jelenti, hogy az XBASS funkció ki van kapcsolva. Az X-BASS kiemelés beállítása Nyomja meg az X-BASS 9 gombot. Nyomja meg a vagy a 8 gombot annyiszor, hogy a kijelzõn a kívánt beállítás jelenjen szintkijelzés be- és kikapcsolható. Nyomja meg a MENU 7 23 KÜLSÕ MÛSORFORRÁSOK Külsõ mûsorforrások A CD-váltó helyett olyan másik külsõ mûsorforrás is csatlakoztatható, amely elõerõsítõkimenettel rendelkezik. Ilyen mûsorforrás lehet pl. hordozható CDlejátszó, MiniDisc-lejátszó vagy MP3lejátszó. Külsõ mûsorforrás csatlakoztatásához adapterkábel szükséges. Ilyen kábel (rendelési szám: ) a hivatalos Blaupunkt-szakkereskedõktõl szerezhetõ a beállítás kész, nyomja meg a MENU 7 gombot. Megjegyzés: Ha az AUX bemenet be van kap= gombbal csolva, az SRC lehet kiválasztani. A kijelzõn ekkor megjelenik az,,aux INPUT" felirat. CD Átviteli tartomány: Hz Elõerõsítõ-kimenet Négycsatornás: 2 V Bemeneti szint AUX bemenet: 2 V / 6 kohm A változtatás jogát fenntartjuk! 24 BESZERELÉSI ÉS BEKÖTÉSI ÚTMUTATÓ Biztonsági tudnivalók Kérjük, hogy a szerelés és a bekötés alatt tartsa be a következõ biztonsági elõírásokat: Az akkumulátor negatív pólusát vegye le! Ennek során vegye figyelembe a jármû gyártójának elõírásait. Fúrási munkáknál ügyeljen arra, hogy a jármû alkatrészei ne sérüljenek meg. A pozitív és a negatív vezeték legalább 1,5 mm2 keresztmetszetû legyen. A jármû beépített dugaszát nem szabad a készülékre csatlakoztatni! Az Ön jármûtípusához szükséges adapterkábelt a szakkereskedelemben szerezheti be.

10 Powered by TCPDF ( Egyes jármûtípusok eltérhetnek az ebben a leírásban közöltektõl. A beszerelés és a bekötés helytelenségébõl adódó hibákért és a következményes károkért nem szavatolunk. Amennyiben az itt közölt beépítési útmutató az Ön jármûvéhez nem alkalmazható, akkor kérjük, forduljon a kereskedõhöz, a szakszervizhez, a jármû gyártójához, vagy hívja forródrótunkat Erõsítõ vagy CD-váltó beszerelésekor a vonalbemenetek és -kimenetek aljzatainak csatlakoztatása elõtt okvetlenül testelni kell a készülékházat. 25 BESZERELÉSI ÉS BEKÖTÉSI ÚTMUTATÓ A készülékkel szállított szerelési és bekötési alkatrészek Külön kapható tartozékok D C A E B Antenna E 26 BESZERELÉSI ÉS BEKÖTÉSI ÚTMUTATÓ V A jármûtípusnak megfelelõ adapterkábel a szakkereskedelemben szerezhetõ be. kb. 10 mm A Elõerõsítõ- / mélysugárzó- / középsõhangszóró-kimeneti kábel A 27 BESZERELÉSI ÉS BEKÖTÉSI ÚTMUTATÓ 5. Kiszerelés 6. 12V B BESZERELÉSI ÉS BEKÖTÉSI ÚTMUTATÓ 7. C-1 C C C B A A amper * Aut. antenna +12 V, távirányító +12 V, erõsítõ Összesen: 400 ma B RR+ hangszóró kimenet RR- hangszóró kimenet RF+ hangszóró kimenet RF- hangszóró kimenet LF+ hangszóró kimenet LF- hangszóró kimenet LR+ hangszóró kimenet LR- hangszóró kimenet -- Rádiónémítás -- Állandó +12 V Aut. antenna -- 15/Gyújtás* Föld C C LR erõsítõ ki RR erõsítõ ki Erõsítõ kimenet föld LF erõsítõ ki RF erõsítõ ki +12 V, erõsítõ* C Távirányító +12 V Távirányító Távirányító föld C3 CDC-adat - be CDC-adat - ki Állandó +12 V +12 V* Közös sín föld AF föld Erõsítõ be - L Erõsítõ be - R Ekvalizer Erõsítõ Külön beszerezhetõ tartozék (távirányító-érzékelõ) CD-váltó 29 BESZERELÉSI ÉS BEKÖTÉSI ÚTMUTATÓ 8. Elõerõsítõ- / mélysugárzó- / középsõhangszóró-kimeneti kábel V Erõsítõ Relé 12 V A ös +12 V Rádiónémítás ohm 4 ohm 4 ohm 4 ohm 12 V FL RR R F LR 12V A változtatás jogát fenntartjuk! 30 Kérjük, hogy a kitöltött törzskönyvet õrizze meg jól! 31 Ország: Magyarország Ausztria Belgium Cseh Köztársaság Dánia Finnország Franciaország Görögország Hollandia Írország Lengyelország Luxemburg Nagy-Britannia Németország Norvégia Olaszország Portugália Spanyolország Svájc Svédország Törökország USA (H) (A) (B) (CZ) (DK) (FIN) (F) (GR) (NL) (IRL) (PL) (L) (GB) (D) (N) (I) (P) (E) (CH) (S) (TR) (USA) Telefon: Fax: WWW: Törzskönyv Név: Típus: Sorszám: BP Blaupunkt GmbH, Robert-Bosch-Straße 200, D Hildesheim 02/05 - CM/ASA.
