1 Hajtóműves motorok \ Ipari hajtóművek \ Hajtáselektronika \ Hajtásautomatizálás \ Szolgáltatások MOVITRAC 07 GA Kiadás: / HU Üzemeltetési utasítás

2 SEW-EURODRIVE Driving the world

3 Tartalomjegyzék 1 Fontos tudnivalók Biztonsági tudnivalók A készülék felépítése A készülék felépítése Típusjel és szállítási terjedelem Telepítés Telepítési tudnivalók UL szerinti telepítés Erősáramú árnyékolás kapcsa Érintés ellen védő burkolat V 0, ,2 kw / 400 V 0, ,0 kw bekötési rajz V 3, kw / 400 V 5, kw bekötési rajz Fékegyenirányító kapocsleírása / csatlakoztatása Rendszerbusz (SBus) telepítése Üzembe helyezés Általános tudnivalók az üzembe helyezéshez Előkészületek és segédeszközök Beépített kezelőpanel A beépített kezelőpanel elvi használata Kézi alapjel-állítás és külső alapjel-megadás Üzembe helyezés a beépített kezelőpanel segítségével A motor indítása LOGODrive program betöltése Paraméterlista Üzemeltetés és szerviz Hibainformációk Hibalista (F F-97) Figyelmeztetések listája (r r-32) Állapotkijelzések A készülék állapotkódjai SEW elektronikai szerviz Műszaki adatok CE jelzés, UL engedély és C-Tick Általános műszaki adatok A MOVITRAC 07 műszaki adatai Módosítási index Szószedet Üzemeltetési utasítás MOVITRAC 07 3

4 1 Fontos tudnivalók Üzemeltetési utasítás 1 Fontos tudnivalók Biztonsági tudnivalók és figyelmeztetések Feltétlenül vegye figyelembe az ebben a leírásban található biztonsági tudnivalókat és figyelmeztetéseket! Áramütés veszélye. Lehetséges következmények: halál vagy súlyos testi sérülések. Sérülésveszély. Lehetséges következmények: halál vagy súlyos testi sérülések. Veszélyhelyzet. Lehetséges következmények: könnyebb vagy kisebb sérülések. Anyagi kárral járó helyzet. Lehetséges következmények: a készülék és a környezet károsodása. Felhasználási tanácsok és hasznos információk. Az üzemeltetési utasítás betartása feltétele a zavarmentes üzemvitelnek és a szavatossági igények érvényesítésének. Ezért a hajtómű használatának megkezdése előtt olvassa el az üzemeltetési utasítást! Az üzemeltetési utasítás fontos szervizelési információkat tartalmaz, ezért tartsa a készülék közelében. Rendeltetésszerű használat A MOVITRAC 07 frekvenciaváltók rövidre zárt forgórészű háromfázisú váltakozó áramú motorokat hajtanak. Ezeknek a motoroknak alkalmasaknak kell lenniük frekvenciaváltóval történő üzemeltetésre. A frekvenciaváltóra ne csatlakoztasson egyéb terhelést. 4 Üzemeltetési utasítás MOVITRAC 07

5 Fontos tudnivalók 1 A MOVITRAC 07 frekvenciaváltók kapcsolószekrénybe telepítendő készülékek. Aműszaki adatokra és a megengedett felhasználási helyre vonatkozó minden adatot feltétlenül be kell tartani. Az üzembe helyezés (a rendeltetésszerű üzem megkezdése) mindaddig tilos, amíg meg nem állapítják, hogy a gép betartja az elektromágneses összeférhetőségről szóló 89/336/EGK irányelvet, a végtermék megfelel a gépekről szóló 89/392/EGK irányelvnek, figyelembe véve az EN szabványt is. Alkalmazási környezet Ha a készüléket nem kifejezetten arra tervezték, akkor a következő alkalmazások tiltottak: robbanásveszélyes helyen történő alkalmazás az alábbi káros anyagokat tartalmazó területeken történő alkalmazás: olajok savak gázok gőzök porok sugárzások egyéb káros környezet az EN szabvány követelményeit meghaladó mechanikai rezgő és lökésszerű igénybevételt jelentő környezetben történő alkalmazás olyan alkalmazás, ahol a frekvenciaváltónak gép- és személyvédelmi biztonsági funkciókat kell ellátnia Használaton kívül helyezés, megsemmisítés Kérjük, tartsa be az érvényes rendelkezéseket. A megsemmisítést az érvényes előírásoknak megfelelően, anyagonként külön végezze, pl. az alábbiak szerint: elektronikai hulladékok (nyomtatott áramkörök) műanyagok (készülékház) lemezek réz Üzemeltetési utasítás MOVITRAC 07 5

6 2 Biztonsági tudnivalók 2 Biztonsági tudnivalók Telepítés és üzembe helyezés Sérült terméket soha ne telepítsen és ne helyezzen üzembe. Kérjük, haladéktalanul jelezze a sérüléseket a szállító vállalatnak. A készüléken csak villamos szakképzettséggel rendelkező személyeknek szabad telepítési, üzembe helyezési és szervizelési munkát végezni. E személyeknek előzőleg megfelelő balesetvédelmi oktatásban kell részt venniük, és figyelembe kell venniük a hatályos előírásokat (pl. EN 60204, VBG 4, DIN-VDE 0100/0113/0160). A motor és a fék telepítése és üzembe helyezése során vegye figyelembe a megfelelő utasításokat! Az óvintézkedéseknek és a védőberendezéseknek meg kell felelniük a hatályos előírásoknak (pl. EN vagy EN 50178). A készülék földelése szükséges védőintézkedés. A túláramvédelmi készülék szükséges védőberendezés. A készülék eleget tesz az EN szabvány erősáramú és elektronikai csatlakozások biztonságos leválasztására vonatkozó összes követelményének. A biztonságos leválasztás biztosításához az összes csatlakoztatott áramkörnek szintén teljesítenie kell a biztonságos leválasztás követelményeit. Alkalmas megoldásokkal gondoskodjon arról, hogy a csatlakoztatott motor ne induljon el önműködően, amikor a frekvenciaváltóra rákapcsolják a hálózati feszültséget. Ilyen megoldás lehet pl. a DI01... DI03 bináris bemenetek földre (GND) kötése. A frekvenciaváltó kimenetére csak letiltott végfokozat esetén kapcsoljon. Üzemeltetés és szerviz Bekapcsolt állapotban a kimeneti kapcsokon és az azokra csatlakoztatott kábeleken és motorkapcsokon veszélyes feszültség lehet. Ez a veszély akkor is fennáll, ha a készülék le van tiltva és a motor áll. A LED-ek és a 7 szegmenses kijelző kialvása nem jelenti feltétlenül azt, hogy a készülék feszültségmentes. A mechanikai akadályok vagy a készüléken belüli biztonsági funkciók a motor leállásához vezethetnek. A zavar okának elhárítása vagy a visszaállítás következtében a hajtás önműködően ismét elindulhat. Ha ez a hajtott gép esetében biztonsági okokból nem megengedhető, akkor a hibaelhárítás előtt a készüléket le kell választani a hálózatról. 6 Üzemeltetési utasítás MOVITRAC 07

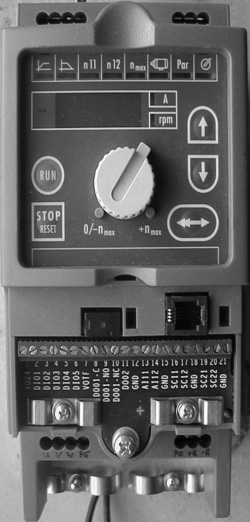

7 A készülék felépítése A készülék felépítése 3 3 A készülék felépítése 3.1 A készülék felépítése 0S, 0M, 0L kiviteli méret BXX 1. ábra: 0S, 0M, 0L kiviteli méretű MOVITRAC 07 készülék felépítése 1. X1: 3 fázisú hálózati csatlakozás: L1 / L2 / L3 / PE vagy 1 fázisú hálózati csatlakozás: L / N / PE 2. kezelőpanel 3. S11 DIP kapcsoló a feszültségjel ill. áramjel közötti átkapcsolásra 4. elektronika árnyékolásának kapcsa 5. X2: U / V / W / PE motorcsatlakozók 6. erősáramú árnyékolás kapcsa 7. X11: RS-485 csatlakozó (csak szervizcélokra) 8. S12 DIP kapcsoló, rendszerbusz-lezáró ellenállás 9. X10: elektronikai sorkapocsléc 10. X3: fékellenállás PE / R+ / R- csatlakozói Üzemeltetési utasítás MOVITRAC 07 7

8 A készülék felépítése 3 A készülék felépítése 1-es, 2S, 2-es kiviteli méret 05132AXX 2. ábra: 1-es, 2S, 2-es kiviteli méretű MOVITRAC 07 készülék felépítése 1. X1: 3 fázisú hálózati csatlakozás: L1 / L2 / L3 / PE csavar 2. kezelőpanel 3. S11 DIP kapcsoló a feszültségjel ill. áramjel közötti átkapcsolásra 4. elektronika árnyékolásának kapcsa 5. X2: U / V / W / PE motorcsatlakoztató csavar 6. erősáramú árnyékolás kapcsának helye 7. X11: RS-485 csatlakozó (csak szervizcélokra) 8. S12 DIP kapcsoló, rendszerbusz-lezáró ellenállás 9. X10: elektronikai sorkapocsléc 10. X3: fékellenállás R+ / R- / PE csatlakozói 8 Üzemeltetési utasítás MOVITRAC 07

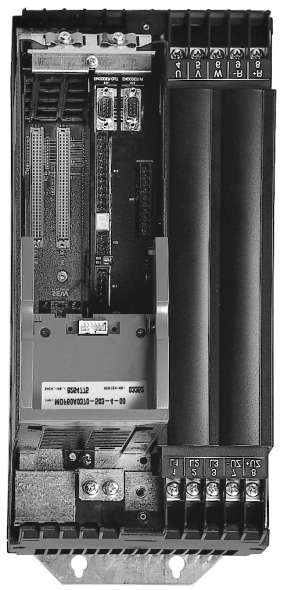

9 A készülék felépítése A készülék felépítése 3 3-as kiviteli méret 3. ábra: 3-as kiviteli méretű MOVITRAC 07 készülék felépítése 05295AXX 1. PE csatlakozók 2. X1: 3 fázisú hálózati csatlakozás: L1 (1) / L2 (2) / L3 (3) 3. X4: közbensőköri csatolás csatlakozója (nincs használatban) 4. PE csatlakozók (nem látható) 5. X2: U (4) / V (5) / W (6) motorcsatlakozók 6. X3: fékellenállás R+ (8) / R- (9) csatlakozói 7. kezelőpanel 8. S11 DIP kapcsoló a feszültségjel ill. áramjel közötti átkapcsolásra 9. X11: RS-485 csatlakozó (csak szervizcélokra) 10. S12 DIP kapcsoló, rendszerbusz-lezáró ellenállás 11. X10: elektronikai sorkapocsléc 12. elektronika árnyékolásának kapcsa Üzemeltetési utasítás MOVITRAC 07 9

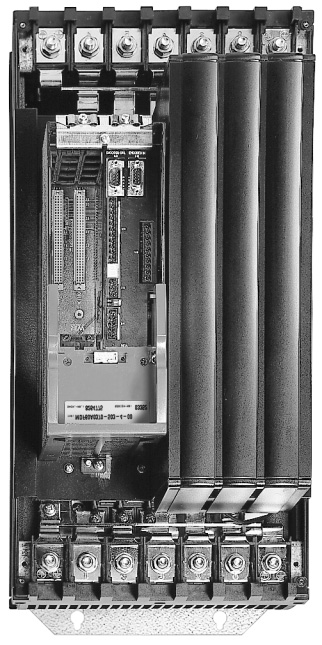

10 A készülék felépítése 3 A készülék felépítése 4-es kiviteli méret 4. ábra: 4-es kiviteli méretű MOVITRAC 07 készülék felépítése 05296AXX 1. X2: PE csatlakozás 2. X1: 3 fázisú hálózati csatlakozás: L1 (1) / L2 (2) / L3 (3) 3. X4: közbensőköri csatolás csatlakozója (nincs használatban) 4. X2: PE csatlakozás 5. X2: U (4) / V (5) / W (6) motorcsatlakozók 6. X3: fékellenállás R+ (8) / R- (9) és PE csatlakozói 7. kezelőpanel 8. S11 DIP kapcsoló a feszültségjel ill. áramjel közötti átkapcsolásra 9. X11: RS-485 csatlakozó (csak szervizcélokra) 10. S12 DIP kapcsoló, rendszerbusz-lezáró ellenállás 11. X10: elektronikai sorkapocsléc 12. elektronika árnyékolásának kapcsa 10 Üzemeltetési utasítás MOVITRAC 07

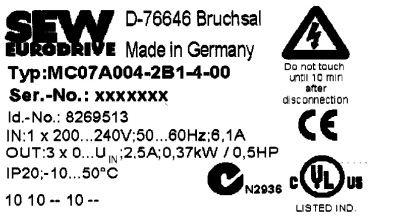

11 A készülék felépítése Típusjel és szállítási terjedelem Típusjel és szállítási terjedelem Példa típusjelre MC típus Típussorozat és generáció A változat Ajánlott motorteljesítmény Csatlakoztatási feszültség RF zavarszűrés Csatlakozás módja 022 = 2,2 kw 2 = V AC 5 = V AC B = B zavarszűrési szint A = A zavarszűrési szint 0 = nincs zavarszűrés 3 = 3 fázisú / 1 = 1 fázisú Hajtásnegyedek Kivitel 4 = 4 negyedes (fékszaggatóval) 00 = standard 10 = LOGODrive MC 07 A B Példa típustáblára 5. ábra: Példa típustáblára 02940FXX Üzemeltetési utasítás MOVITRAC 07 11

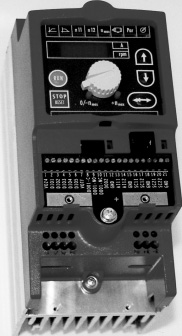

12 A készülék felépítése 3 Típusjel és szállítási terjedelem Készülékhez mellékelt szállítási tételek ábra: A 0-s kiviteli mérethez mellékelt szállítási tételek 03000AXX Motor és fék árnyékolásának kapcsai [2] A hűtőtestbe bedugható rögzítőfül [3] Rögzítőcsavarok az opcionális fékellenálláshoz [6] Az egyes kiviteli méretekhez mellékelt szállítási tételek 0 1 2S Erősáramú árnyékolókapocs rögzítőcsavarokkal A hűtőtestbe bedugható rögzítőfül [3] Elektronikai vezetékek árnyékoló kapcsai (2 kapocs egy-egy csavarral) [1] A készülékre rátolható burkolat [4] A burkolat hátoldalán elhelyezhető rövid tájékoztató [5] Erősáramú árnyékolókapocs rögzítőcsavarokkal Érintés ellen védő burkolat rögzítőcsavarokkal 12 Üzemeltetési utasítás MOVITRAC 07

13 Telepítés Telepítési tudnivalók 4 4 Telepítés 4.1 Telepítési tudnivalók A telepítés során feltétlenül vegye figyelembe a biztonsági tudnivalókat! Meghúzási nyomatékok Csak eredeti csatlakozóelemeket használjon. Tartsa be a MOVITRAC 07 erősáramú kapcsainak megengedett meghúzási nyomatékait. 0S/M/L kiviteli méret 0,5 Nm 1-es kiviteli méret 0,6 Nm 2S/2-es kiviteli méret 1,5 Nm 3-as kiviteli méret 3,5 Nm 4-es kiviteli méret 14 Nm Nm!(lb.in)! 7. ábra: Ügyeljen a meghúzási nyomatékokra 02475AXX Ajánlott szerszámok Beépítési helyzet és minimális szabad hely Az X10 elektronikai sorkapocsléc csatlakoztatásához 2,5 mm pengeszélességű csavarhúzót használjon. A kifogástalan hűtés érdekében fent és lent is hagyjon 100 mm szabad helyet. Oldalt nem szükséges szabad tér, a készülékek egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. A 4-es és 5-ös kiviteli méret esetében a készülék felett 300 mm-en belül ne építsen be hőre érzékeny elemeket. A készülékeket mindig függőlegesen szerelje fel. Fekvő, ferde, vagy fejtetőre állított beépítés nem megengedett. Üzemeltetési utasítás MOVITRAC 07 13

14 Telepítés 4 Telepítési tudnivalók Hálózati fojtótekercs Elválasztott kábelcsatornák Bemeneti biztosítékok és hibaáramvédőkapcsolók Hálózati PE csatlakozás Árnyékolás és földelés Egy a teljes áramfelvételre méretezett hálózati kontaktorra kötött négynél több háromfázisú vagy egynél több egyfázisú készülék esetén: a bekapcsolási áram korlátozására hálózati fojtótekercset kell közbeiktatni. Az erősáramú kábeleket és az elektronika vezetékeit külön kábelcsatornában kell vezetni. A bemeneti biztosítékokat a hálózati tápvezeték elejére, a gyűjtősín leágazása mögé kösse. D, DO, NH típusú biztosítékot vagy erősáramú védőkapcsolót használjon. Egyedüli védelemként hibaáram-védőkapcsolót alkalmazni nem megengedett. A frekvenciaváltó normál üzeme során 3,5 ma-nél nagyobb levezetési áramok léphetnek fel. A PE vezetéket a hatályos nemzeti előírásoknak megfelelően kell csatlakoztatni. A motor védővezetékét kösse a hozzá tartozó frekvenciaváltó PE csatlakozójára. Minden készüléket nagy felületen, rövid, nagy keresztmetszetű földelővezetékkel kössön a közös földelőpontra vagy földelősínre. Ügyeljen a frekvenciaváltó és a földelt fém szerelőpanel közötti jó vezetőképességű kontaktusra (a hűtőtest és a föld, pl. a kapcsolószekrény festetlen szerelőpanele közötti nagy felületű fémes érintkezésre). Nagyfrekvenciára alkalmas földelőszalagot használjon. Hozzon létre nagyfrekvenciás potenciálkiegyenlítést a berendezés / a kapcsolószekrény és a hajtás / motor között (pl. átmenő kábeltálcával). A frekvenciaváltó normál üzeme során 3,5 ma-nél nagyobb üzemszerű levezetési áramok léphetnek fel. A vezérlővezetékek árnyékoltak legyenek. Az árnyékolást mindkét végén nagy felületű érintkezéssel és a lehető legrövidebb úton kell a földre kötni. A földáramkör elkerülése érdekében az árnyékolás egyik vége zavarszűrő kondenzátoron át (220 nf / 50 V) földelésre köthető. A kettős árnyékolású vezetékeknél a külső árnyékolást a hajtásszabályozó oldalán földelje, a belsőt pedig a másik végén. A MOVITRAC 07 frekvenciaváltót és az összes kiegészítő készüléket a nagyfrekvenciás szempontok betartásával földelje le (a hűtőtestet nagy felületű fémes érintkezéssel kösse össze a földdel, pl. a kapcsolószekrényen belüli szerelőpanel festetlen részével). 8. ábra: Árnyékolás helyes csatlakoztatása fémbilinccsel (árnyékoló bilinccsel) vagy kábeltömszelencével 00755BXX 14 Üzemeltetési utasítás MOVITRAC 07

15 Telepítés Telepítési tudnivalók 4 A vezérlőkábelek és az erősáramú kábelek lehetőleg csak merőlegesen keresztezzék egymást. A vezeték árnyékolására használható földelt lemezcsatorna vagy fémcső is. IT hálózatok Az SEW javasolja, hogy nem földelt csillagpontú hálózatokban (IT hálózatok) alkalmazzon impulzuskód-mérési eljárással működő szigetelésfigyelőt. Ezáltal elkerülhető a szigetelésfigyelőnek a frekvenciaváltó földkapacitásából eredő téves kioldása. Kontaktor Csak az AC-3 (IEC 158-1) alkalmazási kategóriának megfelelő kontaktort használjon. Keresztmetszetek Hálózati tápvezeték: keresztmetszete a névleges terhelésnél fellépő I hál névleges bemeneti áramnak megfelelő Motortápvezeték: keresztmetszete az I N névleges kimeneti áramnak megfelelő Elektronikai vezetékek: legfeljebb 1,5 mm 2 (AWG16) érvéghüvely nélkül legfeljebb 1,0 mm 2 (AWG17) érvéghüvellyel Vezetékhosszak a különálló hajtásoknál A 0-s kiviteli méretnél a vezetékhosszak függetlenek a PWM frekvenciától. Az 1-es... 4-es kiviteli méretnél a motorvezetékek hossza frekvenciafüggő. A motorvezetékek megengedett hossza a MOVITRAC 07 rendszerkézikönyv Tervezés c. fejezetében van feltüntetve. Készülékkimenet Csak ohmikus/induktív terhelést (motort) csatlakoztasson, kapacitív terhelést ne! Fékellenállás A vezetékeket vágja le a szükséges hosszra. csatlakoztatása Bináris bemenetek / bináris kimenetek A bináris kimenetek rövidzárbiztosak és 35 V-ig idegen feszültség ellen védettek. Nagyobb idegen feszültség tönkreteheti őket! Zavarkibocsátás Az elektromágneses összeférhetőségnek megfelelő szereléshez használjon árnyékolt motorvezetékeket vagy HD kimeneti fojtótekercset. Kapcsolt induktivitás Biztosítsa zavarszűrőkkel a kontaktorok, relék, mágnesszelepek és hasonlók zavarszűrését. A frekvenciaváltótól mért távolság legalább 150 mm legyen. Hálózati zavarszűrő A MOVITRAC 07 frekvenciaváltók alapkivitelben tartalmaznak hálózati zavarszűrőt. Aszűrő a hálózat felől további intézkedés nélkül teljesíti az EN szerinti alábbi zavarkibocsátási szintet: B: egyfázisú csatlakoztatás A: háromfázisú csatlakoztatás 230 V: max. 7,5 kw-ig 400/500 V: max. 11 kw-ig Földelt csillagpont nélküli hálózatok (IT hálózatok) tekintetében nincsenek meghatározva az elektromágneses összeférhetőség határértékei. A hálózati zavarszűrők hatékonysága erősen korlátozott. Üzemeltetési utasítás MOVITRAC 07 15

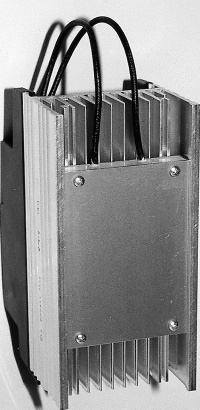

16 Telepítés 4 Telepítési tudnivalók BW fékellenállás, lapos kivitel, 0-s kiviteli mérethez A fékellenállást csúsztassa be a hűtőtest hátsó részén kialakított helyre. A mellékelt 4 csavarral rögzítse a fékellenállást a hűtőtest-profilhoz. 9. ábra: BW fékellenállás felszerelése 03164AXX 16 Üzemeltetési utasítás MOVITRAC 07

17 Telepítés Telepítési tudnivalók 4 HD kimeneti fojtótekercs A kimeneti fojtótekercset a MOVITRAC 07 közelébe, az előírt minimális távolságon kívülre szerelje. Mindig mindhárom fázisvezetéket vezesse át a kimeneti fojtótekercsen (a PE vezetéket nem!). Árnyékolt kábel esetén az árnyékolást nem szabad átvezetni a kimeneti fojtótekercsen. 10. ábra: HD kimeneti fojtótekercs csatlakoztatása 02979BXX A HD kimeneti fojtótekercs esetében a kábelt ötször bújtassa át a fojtótekercsen. Nagy kábelátmérő esetén alkalmazható ötnél kisebb menetszám, ha kettő vagy három kimeneti fojtótekercset sorba kötnek. 4 menet esetén két kimeneti fojtótekercset, 3 menet esetén három kimeneti fojtótekercset kell sorba kapcsolni. Üzemeltetési utasítás MOVITRAC 07 17

18 Telepítés 4 UL szerinti telepítés 4.2 UL szerinti telepítés Az UL szerinti telepítéshez vegye figyelembe a következő tudnivalókat: Bekötőkábelként csak az alábbi hőmérséklet-tartományú rézvezetékeket használja: MOVITRAC esetén: 60/75 C. MOVITRAC és 450 esetén: 75 C. A MOVITRAC 07 erősáramú kapcsainak szükséges meghúzási nyomatéka: lásd a szerelési tudnivalóknál. A frekvenciaváltót csak max. 300 V AC fázis-föld feszültségű hálózatokról szabad üzemeltetni. A frekvenciaváltót csak akkor szabad IT hálózaton üzemeltetni, ha a fázis-föld feszültség sem üzem közben, sem hiba esetén nem haladhatja meg a 300 V AC értéket. A MOVITRAC 07 frekvenciaváltót csak olyan táphálózatokról szabad üzemeltetni, amelyek biztosítani tudják az alábbi táblázat szerinti maximális értékeket. Csak olvadóbiztosítékokat használjon. A biztosítékok teljesítményadatai nem haladhatják meg a következő táblázatok szerinti értékeket. Maximális értékek / biztosítékok 230 V-os készülékek 400/500 V-os készülékek MOVITRAC 07 Max. hálózati áram Max. hálózati feszültség Biztosítékok 004/005/008/011/015/ A AC 240 V AC 35 A / 250 V A AC 240 V AC 30 A / 250 V 055/ A AC 240 V AC 110 A / 250 V A AC 240 V AC 175 A / 250 V A AC 240 V AC 225 A / 250 V 220/ A AC 240 V AC 350 A / 250 V MOVITRAC 07 Max. hálózati áram Max. hálózati feszültség Biztosítékok 005/008/ A AC 500 V AC 15 A / 600 V 015/022/ A AC 500 V AC 35 A / 600 V A AC 500 V AC 45 A / 600 V 055/ A AC 500 V AC 60 A / 600 V A AC 500 V AC 110 A / 600 V 150/ A AC 500 V AC 175 A / 600 V A AC 500 V AC 225 A / 600 V 370/ A AC 500 V AC 350 A / 600 V 18 Üzemeltetési utasítás MOVITRAC 07

19 Telepítés Erősáramú árnyékolás kapcsa Erősáramú árnyékolás kapcsa 1-es kiviteli méret Az SEW-EURODRIVE az 1-es kiviteli méretű MOVITRAC 07 frekvenciaváltóhoz alapkivitelben szállít erősáramú árnyékoló kapcsot. Ezt az erősáramú árnyékoló kapcsot a készülék rögzítőcsavarjaival együtt szerelje fel BXX 11. ábra: Erősáramú árnyékoló kapocs az 1-es kiviteli méretű MOVITRAC 07 frekvenciaváltóhoz 1. árnyékoló kapocs 2. PE csatlakozás ( ) 2S / 2-es kiviteli méret Az SEW-EURODRIVE a 2S / 2-es kiviteli méretű MOVITRAC 07 frekvenciaváltóhoz alapkivitelben szállít erősáramú árnyékoló kapcsot és 2 rögzítőcsavart. Ezt az erősáramú árnyékoló kapcsot a rögzítőcsavarjaival szerelje fel az X6-ra BXX 12. ábra: Erősáramú árnyékoló kapocs a 2S / 2-es kiviteli méretű MOVITRAC 07 frekvenciaváltóhoz 1. árnyékoló kapocs 2. PE csatlakozás ( ) Az erősáramú árnyékoló kapoccsal nagyon kényelmesen szerelheti a motor és a fék tápvezetékeinek árnyékolását. Az árnyékolást és a PE vezetéket az ábrákon jelzett módon kösse be. Üzemeltetési utasítás MOVITRAC 07 19

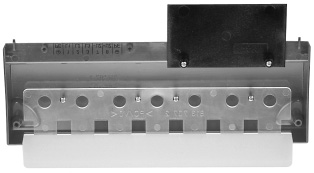

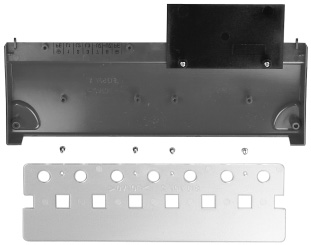

20 Telepítés 4 Érintés ellen védő burkolat 4.4 Érintés ellen védő burkolat 2S kiviteli méret Az SEW-EURODRIVE a 2S kiviteli méretű MOVITRAC 07 frekvenciaváltóhoz alapkivitelben mellékel 2 darab érintés ellen védő burkolatot a közbensőköri kapcsokhoz és a fékellenállás kapcsaihoz. Érintés ellen védő burkolat nélkül a 2S kiviteli méretű MOVITRAC 07 frekvenciaváltó védettsége IP10, érintés ellen védő burkolattal IP20. IP10 -U Z +U Z PE X4 IP20 X4 -U Z +U Z PE IP10 8/+R 9/-R PE X3 IP20 X3 8/+R 9/-R PE 54447AXX 13. ábra: Érintés ellen védő burkolat 2S kiviteli méretű MOVITRAC 07 frekvenciaváltóhoz 4-es kiviteli méret Az SEW-EURODRIVE a 4-es kiviteli méretű MOVITRAC 07 frekvenciaváltóhoz alapkivitelben szállít 2 darab érintés ellen védő burkolatot és 8 rögzítőcsavart. Az érintés ellen védő burkolatot az erősáramú rész kapcsainak burkolataira szerelje fel BXX 14. ábra: Érintés ellen védő burkolat 4-es kiviteli méretű MOVITRAC 07 frekvenciaváltóhoz Felszerelt érintés ellen védő burkolattal a 4-es kiviteli méretű MOVITRAC 07 frekvenciaváltó védettsége IP10. Érintés ellen védő burkolat nélkül a készülékek védettsége IP Üzemeltetési utasítás MOVITRAC 07

21 Telepítés 230 V 0, ,2 kw / 400 V 0, ,0 kw bekötési rajz V 0, ,2 kw / 400 V 0, ,0 kw bekötési rajz 3x230V AC /PE 3 x 400/500 V / PE AC L1 L2 L3 PE L1 N PE 1x230V AC /N/PE F11/F12/F13 F11 K11 (AC-3) K11 (AC-3) 3 fázisú X1 L1 L2 L3 PE 1 fázisú X1 L N PE áramjel átkapcsolás V* feszültségjel* ma S11 RS-485 X11 ON rendszerbuszlezáró OFF* ellenállás S12 VO24 DI01 CW DI02 CCW/ DI03 DI04 n11/n21* DI05 n12/n22* VOTF DOØ1-C DOØ1-NO hiba* DOØ2 GND GND SC11 SC12 GND SC21 SC22 GND /állj állj* engedélyezés* fék* DOØ1-NC AI11 AI X10 V AC F14/F15 K11 (AC-3) BMK DOØ2 GND RD WH BU egyen- és váltakozó áramú oldalon történõ lekapcsolás X2 vezérlés U V W PE K12-n U I V 0(4)...20mA rendszerbusz High rendszerbusz Low rendszerbusz High rendszerbusz Low PE +R -R X3 V AC V AC F14/F15 F14/F15 = árnyékoló kapocs DOØ2 DOØ2 * = gyári beállítás K12 (AC-3) GND 1 BG 2 3 BGE 4 5 egyen- és váltakozó áramú K12 (AC-3) WH RD BU GND WH 1 BG 2 RD 3 BGE 4 BU 5 váltakozó áramú 15. ábra: Bekötési rajz a 0-s kiviteli mérethez M 3 fázisú K11-re kötve F16 P820 = ON! BW LHU Üzemeltetési utasítás MOVITRAC 07 21

22 Telepítés V 3, kw / 400 V 5, kw bekötési rajz V 3, kw / 400 V 5, kw bekötési rajz RS-485 X11 VO24 DI01 CW DI02 CCW/ DI03 DI04 n11/n21* DI05 n12/n22* VOTF DOØ1-C DOØ1-NO DOØ2 GND GND SC11 SC12 GND SC21 SC22 GND DOØ1-NC AI11 AI x 230 V AC / PE 3 x 400/500 V AC / PE L1 L2 L3 PE F11/F12/F13 K11 (AC-3) 3 fázisú X1 L1 L2 L3 PE áramjel átkapcsolás V* feszültségjel* ma S11 ON rendszerbuszlezáró OFF* ellenállás S12 hiba* /állj állj* engedélyezés* fék* X10 V AC F14/F15 K11 (AC-3) BMK DOØ2 GND RD WH BU egyen- és váltakozó áramú oldalon történõ lekapcsolás X2 vezérlés U V W PE K12-n U I V 0(4)...20mA rendszerbusz High rendszerbusz Low rendszerbusz High rendszerbusz Low PE +R -R X3 V AC V AC F14/F15 F14/F15 = árnyékoló kapocs DOØ2 DOØ2 * = gyári beállítás K12 (AC-3) GND 1 BG 2 3 BGE 4 5 egyen- és váltakozó áramú oldalon történõ lekapcsolás K12 (AC-3) WH RD BU GND 1 BG 2 3 BGE 4 5 WH RD BU váltakozó áramú oldalon történõ lekapcsolás M 3 fázisú K11-re kötve F16 P820 = ON! BW ábra: Bekötési rajz az 1-es... 4-es kiviteli mérethez 05134CHU 22 Üzemeltetési utasítás MOVITRAC 07

23 Telepítés Fékegyenirányító kapocsleírása / csatlakoztatása Fékegyenirányító kapocsleírása / csatlakoztatása Fékegyenirányító csatlakoztatása A fékegyenirányítót saját hálózati tápvezetékre kell kötni; a motorfeszültségről való táplálás nem megengedett! A K11 és K12 számára csak AC-3 (IEC 158-1) alkalmazási kategóriának megfelelő kontaktorokat használjon. Az alábbi esetekben a fékáramkör lekapcsolásakor mindig meg kell szakítani az egyenés a váltakozó áramú oldalt is: az összes emelőmű-alkalmazásnál, a gyors fékreakciót igénylő hajtásoknál. A fékegyenirányító kapcsolószekrénybe szerelésekor: A fékegyenirányító és a fék közötti összekötő vezetékeket a többi erősáramú kábeltől elkülönítve kell vezetni. A fékegyenirányító kábeleit csak akkor szabad más kábelekkel együtt vezetni, ha a többi kábel árnyékolva van. A BG/BGE vagy BME nélküli fékeknél vegye figyelembe a megfelelő csatlakoztatási előírásokat. Az SEW fékekkel kapcsolatban részletes információt talál a "A hajtástechnika gyakorlata" c. kiadvány 4. kötetében. A kapcsok funkciói Kapocs Funkció X1 L1/L2/L3/PE Hálózati csatlakozás L/N/PE X2 U/V/W/PE Motorcsatlakozás X3 PE/+R/-R Fékellenállás csatlakoztatása X10: VO24 DI01 DI02 DI03 DI04 DI05 VOTF DO01-C DO01-NO DO01-NC DO02 GND AI11 AI12 GND SC11 SC12 GND SC21 SC22 GND + 24 V-os segédfeszültség-kimenet (max. 50 ma) 1. bináris bemenet, fix funkciója jobbra/állj 2. bináris bemenet, gyárilag balra/állj funkcióra állítva 3. bináris bemenet, gyárilag engedélyezés funkcióra állítva 4. bináris bemenet, gyárilag n11/n21-re állítva 5. bináris bemenet, gyárilag n12/n22-re állítva (TF csak DI05-re csatlakoztatható) tápfeszültség a TF (PTC hőmérsékletérzékelő) számára 1. bináris kimenet, gyárilag hibajelzési funkcióra állítva 1. bináris kimenet, záróérintkező 1. bináris kimenet, nyitóérintkező 2. bináris kimenet, gyárilag fék kikapcsolási funkcióra állítva (I max = 150 ma) Referenciapotenciál Analóg bemenet V / 0(4) ma Referenciapotenciál Rendszerbusz High, bejövő Rendszerbusz Low, bejövő Referenciapotenciál Rendszerbusz High, kimenő Rendszerbusz Low, kimenő Referenciapotenciál SC21 és SC22 deaktivált, ha S12 = ON. Erre a busz végén lévő készülékeknél van szükség. X11 RS-485 interfész UWS21A átalakítón keresztül PC vagy UBP11A paramétermodul felé Üzemeltetési utasítás MOVITRAC 07 23

24 Telepítés 4 Rendszerbusz (SBus) telepítése 4.8 Rendszerbusz (SBus) telepítése 17. ábra: MOVITRAC 07 rendszerbusz-kapcsolata 05817AXX GND SC22 SC21 SC12 SC11 S12 = rendszerbusz-referencia = rendszerbusz Low = rendszerbusz High = rendszerbusz Low = rendszerbusz High = rendszerbusz-lezáró ellenállás SBus MOVITRAC 07: A végberendezéseket az SC11/SC12-re csatlakoztassa. Az SC21/SC22 csak akkor működik, ha S12 = OFF. 24 Üzemeltetési utasítás MOVITRAC 07

25 Üzembe helyezés Általános tudnivalók az üzembe helyezéshez I Üzembe helyezés A : IN/OUT gomb kezelése: A gomb egyszeri megnyomásával a menüstruktúrában alacsonyabb szintre lehet lépni (funkciók kiválasztása). A gomb kétszeri vagy hosszú megnyomásával a menüstruktúra magasabb szintjére lehet lépni. 5.1 Általános tudnivalók az üzembe helyezéshez Üzembe helyezéskor feltétlenül vegye figyelembe a biztonsági tudnivalókat! Feltétel A sikeres üzembe helyezés feltétele a hajtás helyes tervezése. A MOVITRAC 07 frekvenciaváltókat gyárilag a megfelelő teljesítményű, SEW gyártmányú (4 pólusú, 50 Hz-es) motorokhoz helyezik üzembe. A motor csatlakoztatása után a hajtás azonnal indítható. Az e fejezetben leírt üzembe helyezési funkciók arra szolgálnak, hogy a frekvenciaváltót optimálisan hozzáilleszthessük a ténylegesen csatlakoztatott motorhoz és az adott peremfeltételekhez. 5.2 Előkészületek és segédeszközök Ellenőrizze a szerelést (Szerelés c. fejezet). Csatlakoztassa a hálózatot és a motort. A jelvezetékeket ne csatlakoztassa! Kapcsolja be a hálózatot. A kijelzőn Stop felirat látható. Programozza a jelkapcsokat. Állítsa be helyesen a paramétereket (pl. gyári beállításra). Ellenőrizze a beállított kapocskiosztást ( P60_ (MOVITOOLS) / P60- (kijelzőn)). Kapcsolja ki a hálózatot. Csatlakoztassa a jelvezetékeket! Kapcsolja be a hálózatot. Az üzembe helyezés során a frekvenciaváltó automatikusan módosít bizonyos paraméterértékeket. Üzemeltetési utasítás MOVITRAC 07 25

26 I Üzembe helyezés 5 Beépített kezelőpanel Beépített kezelőpanel Kezelés Mindig érvényes: A gomb egyszeri megnyomása bekapcsolja a szerkesztés üzemmódot. A szerkesztés üzemmódból a gomb kétszeri megnyomásával lehet kilépni. A kezelőpanel funkciói A UP, DOWN és IN/OUT gombokkal lehet mozogni a menüben. A RUN és STOP/RESET gombok a hajtás vezérlésére szolgálnak. Az alapjel-potenciométer az alapjel megadására szolgál. UP: váltás a szimbólumok között és a paraméterek módosítása. IN/OUT: a szimbólumok vagy paramétermenük aktiválása és deaktiválása. DOWN: váltás a szimbólumok között és a paraméterek módosítása. RUN STOP RESET A RUN gombbal indítható a hajtás. A STOP/RESET gomb a hibák törlésére és a hajtás megállítására szolgál. A hajtásnak a STOP/RESET gombbal történő megállítása nem biztonsági funkció. A frekvenciaváltó a hálózat kikapcsolása után nincs reteszelve, a frekvenciaváltó engedélyezhető. 26 Üzemeltetési utasítás MOVITRAC 07

27 Üzembe helyezés A beépített kezelőpanel elvi használata I A beépített kezelőpanel elvi használata rpm A n11 n12 n max Par [rpm] 2x [rpm] [A] 1x [s/rpm] <-2x 1x-> P081 <-2x 1x-> [F F-99] P P861 <-2x 1x-> [ms/%/...] <-2x 1x-> P P-05 [kw/hz/...] <-2x 1x-> 18. ábra: A beépített kezelőpanel elvi használata (2 = a gomb kétszeri megnyomása) 02968DXX Üzemeltetési utasítás MOVITRAC 07 27

28 I Üzembe helyezés 5 A beépített kezelőpanel elvi használata 0 Választható szimbólumok A és a gombbal az alábbi szimbólumok választhatók ki: Szimbólum rpm A Funkció A frekvenciaváltó állapotának vagy (ha a hajtás engedélyezve van) a számított motorfordulatszámnak a kijelzése [1/min] Látszólagos kimeneti áram kijelzése [A] Gyorsítórámpa (felfutási idő) beállítása [s] Lassítórámpa (lefutási idő) beállítása [s] n max n11 n12 Par A maximális fordulatszám beállítása [1/min] Az n11 rögzített fordulatszám-alapjel beállítása [1/min] Az n12 rögzített fordulatszám-alapjel beállítása [1/min] A motor üzembe helyezése P P-05 A frekvenciaváltó paramétereinek beállítása A kézi alapjel-állítás aktiválása a kezelőpanelen A menük használata Paraméterek módosítása Kiválasztott (aktivált) állapotban a szimbólumba integrált LED világít. A csak értéket kijelző szimbólumok esetén az aktuális érték azonnal megjelenik a 7 szegmenses kijelzőn. A Par szimbólum kiválasztása után (kijelzés: P---) a gomb megnyomása után a és a gombokkal választható ki a kívánt paraméter. A gombot egyszer megnyomva a kívánt paraméter száma jelenik meg. A paraméterérték módosításához még egyszer meg kell nyomni a gombot. A hozzá tartozó szimbólum LED-jének villogása jelzi, hogy módosítható az érték. Az érték a módosítási üzemmódból a gomb kétszeri megnyomásával történő kilépéskor, ill. kb. 1 másodperccel az utolsó gombnyomás után aktiválódik. Kijelzés A kezelőpanelen a 60- és 62- paraméterekkel a ( , 620, 621) kapocskiosztásra kész kombinációk választhatók ki. Ha a MOVITOOLS segítségével ettől eltérő kombinációt állítunk be, akkor a kijelzőn ---- látható. Állapotkijelzés Az rpm szimbólum kiválasztása esetén a kijelzőn az aktuális állapot jelenik meg. Ha az aktuális állapot a "hajtás engedélyezve", akkor a kijelző a számított motorfordulatszámot mutatja. Hajtásszabályozás letiltva: dis (disabled = üzemen kívül) Hajtás nincs engedélyezve: StoP (stop) Hajtás engedélyezve: 8888 (motorfordulatszám) Gyári beállítás folyamatban: SEt (set = beállítás) Nyugalmi áram: dc 28 Üzemeltetési utasítás MOVITRAC 07

29 Üzembe helyezés Kézi alapjel-állítás és külső alapjel-megadás I 0 5 Hibajelzés Hiba fellépése esetén a kijelzés rpm szimbólumra vált és a kijelzőn villogva megjelenik a hibakód, pl. F-11 (a hibakódok listáját lásd az Üzemeltetés és szerviz c. fejezetben). Figyelmeztetések Egyes paramétereket nem lehet bármilyen üzemmódban megváltoztatni. Ha mégis megpróbáljuk, akkor a kijelzőn r r-32 jelenik meg. A kijelzés az adott műveletnek megfelelő kódot mutatja, pl. r-28 (szabályozótiltás szükséges). A figyelmeztetések listája az Üzemeltetés és szerviz c. fejezetben található. 5.5 Kézi alapjel-állítás és külső alapjel-megadás Kézi alapjel-állítás a kezelőpanelen (helyi kézi üzem): villog a LED Külső alapjel-megadás Vezérlés módja: kapcsok soros interfész az AI11/AI12-re kötött alapjel-potenciométer Manuális alapjel-állítás 19. ábra: Kézi alapjel-állítás (2x = a gomb kétszeri megnyomása) 03158BXX Kézi alapjel-állítás esetén csak a következők hatásosak: P122 local potentiometer mode (helyi potenciométer üzemmód) RUN és STOP/RESET nyomógomb alapjel-potenciométer Ha aktiválva van a kézi alapjel-állítás, akkor villog az rpm és a LED. Üzemeltetési utasítás MOVITRAC 07 29

30 I Üzembe helyezés 5 Kézi alapjel-állítás és külső alapjel-megadás 0 A fordulatszám a P301 Minimum speed (minimális fordulatszám) és a P302 Maximum speed (maximális fordulatszám) paraméterekkel korlátozható. Hiba fellépése után a visszaállítás történhet a STOP/RESET gombbal, a kapcsokon át vagy az interfészen át. A visszaállítást követően ismét aktív a kézi alapjel-állítás üzemmód. A hajtás leállítva marad. A kijelzőn villogó Stop felirat jelzi, hogy a hajtást ismét engedélyezni kell a RUN gombbal. A P760 Locking Run/Stop-keys (RUN/STOP gombok reteszelése) paraméter a kézi alapjel-állítás üzemmódban hatástalan. Külső alapjelmegadás Forgásirány megadása Fordulatszámalapjel A frekvenciaváltó a RUN gombbal engedélyezhető és a STOP/RESET gombbal állítható le ismét. E két gomb működését a P760 Locking Run/Stop-keys (RUN/STOP gombok reteszelése) paraméterrel le lehet tiltani. A forgásirány a következőképpen adható meg: Jobbra/állj és balra/állj ha a P101 Control signal source (alapjel-forrás) paraméter = TERMINALS (kapcsok) vagy ha a P101 Control signal source (alapjel-forrás) paraméter = 3 WIRE-CONTROL (3 vezetékes vezérlés). Az alapjel előjele a folyamatadat-szóban ha a P101 Control signal source (vezérlésforrás) paraméter = RS-485 vagy SBUS és a P100 Setpoint source (alapjel-forrás) paraméter = RS-485 vagy SBUS. A fordulatszám-alapjel a következőképpen adható meg: Alapjel-potenciométer (ha a P121 Addition Setpoint Potentiom. (járulékos alapjelpotenciométer) paraméter értéke ON (be)) P100 Setpoint source (alapjel-forrás) rögzített alapjelek rögzített alapjelek analóg bemenettel SBus vagy RS-485 folyamatadat-szó (RS-485 csak szervizcélokra) motoros potenciométer 30 Üzemeltetési utasítás MOVITRAC 07

31 Üzembe helyezés Kézi alapjel-állítás és külső alapjel-megadás I 0 5 Forgásirányengedélyezés RS-485 vagy SBus útján Ha a P101 Control signal source (vezérlés-forrás) és a P100 Setpoint source (alapjelforrás) paraméter értéke RS-485 vagy SBus, akkor a forgásirányt az alapjel határozza meg (RS-485 csak szervizcélokra). Az alapjelet az SBus vagy az RS-485 útján a "jobbra/állj" vagy "balra/állj" kapoccsal kell engedélyezni. Az SEW-EURODRIVE javasolja, hogy az engedélyezést a rögzített programozású "jobbra/állj" kapoccsal végezzék, és ne a "balra/állj" programozható kapoccsal. Jobbra/ állj kapocs Balra/ állj kapocs Forgásirány-engedélyezés 0 0 A hajtás tiltása 1 0 Balra és jobbra (a forgásirány az alapjeltől függ) 0 1 Balra és jobbra (a forgásirány az alapjeltől függ) 1 1 A hajtás tiltása A "jobbra/állj" és a "balra/állj" kapcsok szabják meg a forgásirányt, ha: a P101 Control signal source (vezérlés-forrás) paraméter értéke RS-485 vagy SBus és a P100 Setpoint source (alapjel-forrás) paraméter értéke UNIPOL./FIX.SETPT MOTOR POT FIX SETP + AI1 FIX SETP * AI1 FREQUENCY INPUT (frekvenciabemenet) STOP/RESET STOP RESET A STOP/RESET gombnak prioritása van a kapcsokon vagy az interfészen át történő engedélyezéssel szemben. Ha a hajtást a STOP/RESET gombbal állítjuk le, akkor azt a RUN gombbal ismét engedélyezni kell. A hálózat ki- és bekapcsolása után a frekvenciaváltó ismét engedélyezve van! RUN Hiba és előre programozott hibareakció esetén a STOP/RESET gombbal végezhető el a visszaállítás. A hajtás ezután le van tiltva, elindításhoz ismét engedélyezni kell a RUN gombbal. Ha a hajtást a STOP/RESET gombbal állították le, akkor a kijelzőn Stop felirat villog. Ez azt jelzi, hogy a hajtást a RUN gomb megnyomásával engedélyezni kell. RUN Üzemeltetési utasítás MOVITRAC 07 31

32 I Üzembe helyezés 5 Üzembe helyezés a beépített kezelőpanel segítségével Üzembe helyezés a beépített kezelőpanel segítségével 02975GXX 20. ábra: Üzembe helyezés a beépített kezelőpanel segítségével (2x = a gomb kétszeri megnyomása / * = gyári beállítás) P-01 = üzemmód P-03 = a motor névleges fordulatszáma P-05 = a motor névleges feszültsége P-02 = a motor névleges teljesítménye P-04 = a motor névleges frekvenciája 32 Üzemeltetési utasítás MOVITRAC 07

33 Üzembe helyezés Üzembe helyezés a beépített kezelőpanel segítségével I 0 5 Általános tudnivalók Amennyiben Ön nem a motorválasztó táblázatban megadott motort csatlakoztatja: adja meg helyesen, a típustáblának megfelelően a P P-05 paramétereket (belépés szimbóluma: ): Sz. Megnevezés Tartomány / gyári beállítás P-01 Üzemmód 0 P-02 A motor névleges teljesítménye ,25 0,37 0,55... VFC vagy VFC & HOIST (VFC vagy VFC emelőmű, csak a MOVITOOLS-ban állítható be) VFC & DC BRAKE (VFC DC fék) VFC & FLYING START (VFC repülőrajt) V/f CHARACTER (U/f jelleggörbe) V/f CHARACTER & DC BRAKE (U/f jelleggörbe DC fék) [kw] Gyári beállítás: a motor névleges teljesítménye kwban, a frekvenciaváltó névleges teljesítményének megfelelően P-03 A motor névleges fordulatszáma P-04 A motor névleges frekvenciája P-05 A motor névleges feszültsége Kisebb vagy nagyobb motor csatlakoztatása esetén (legfeljebb egy lépésnyi eltérés lehet a típussorozatban), a motor névleges teljesítményéhez legközelebb álló értéket kell választani a motor névleges fordulatszáma [1/min] [Hz] [V] A P302 maximális motorfordulatszám paraméter az üzembe helyezés során automatikusan a sarokfordulatszám értékét veszi fel. Az üzembe helyezés aktiválása Feltételek: Hajtás nincs engedélyezve: Stop (stop) Az üzembe helyezés befejezéséhez a gombbal vissza kell térni a főmenübe. VFC Az üzemmód standard beállítása U/f jelleggörbe. A frekvenciaváltót VFC vagy VFC + DC fék üzemmódban kell üzembe helyezni, az alábbiak érdekében: nagy forgatónyomaték tartós üzem kis frekvencián pontos szlipkompenzáció dinamikusabb tulajdonságok Ehhez az üzembe helyezés során a szimbólum kiválasztása után a P-01 menüpontban a VFC vagy VFC + DC fék üzemmódot kell kiválasztani. Csoporthajtás üzembe helyezése Az U/f jelleggörbe üzemmódban a frekvenciaváltón üzemeltethető aszinkronmotorcsoport. Vegye figyelembe a következőket: válassza ki a V/f (U/f) üzemmódot a legnagyobb motor teljesítményét állítsa be kapcsolja ki a P320 automatikus kimérést a P322 IxR kompenzációt állítsa nullára a P324 szlipkompenzációt állítsa nullára az áramkorlátozást állítsa a motorok összesített áramának 1,5-szeresére A frekvenciaváltó ebben az üzemmódban szlipkompenzáció nélkül, állandó U/f aránnyal üzemel. Üzemeltetési utasítás MOVITRAC 07 33

34 I Üzembe helyezés 5 A motor indítása A motor indítása Analóg alapjelek Amennyiben a hajtást analóg alapjelekkel kívánja működtetni, az alábbi táblázatban megtalálja, milyen jeleknek kell az UNIPOL./FIX.SETPT (P100) alapjel-választásnál az X10:2... X10:4 (DIØ1... DIØ5) kapcsokon megjelenniük. Kapocs X10:13/14 X10:2 X10:3 X10:4 Funkció Analóg bemenet Jobbra/állj Balra/állj Engedélyezés /Nincs engedélyezés X X X 0 Engedélyezés és állj X Jobbra forgás, n max 50%-a 5 V Jobbra forgás, n max 10 V Balra forgás, n max 50%-a 5 V Balra forgás, n max 10 V X = tetszőleges / 0 = Low / 1 = High Az alábbi menetdiagram példaként bemutatja, miként történik a hajtás indítása az X10:2...X10:6 kapcsok segítségével, a belső rögzített alapjelek felhasználásával. 21. ábra: Menetdiagram belső rögzített alapjelekkel 02981ADE X10:2 = jobbra/állj X10:4 = engedélyezés/gyorsleállás X10:6 = n12/n22 X10:3 = balra/állj X10:5 = n11/n21 34 Üzemeltetési utasítás MOVITRAC 07

35 Üzembe helyezés LOGODrive program betöltése I LOGODrive program betöltése Indítsa el a MOVITOOLS Manager programot. A MOVITRAC 07 frekvenciaváltót az UWS21A interfésszel csatlakoztassa a PC egyik szabad soros portjára. A PC-COM csoportban válassza ki ezt a portot. Csatlakoztassa a MOVITRAC 07 frekvenciaváltót a hálózatra. Nyomja meg az "Update" (frissítés) gombot. Ekkor a PC megkeresi a csatlakoztatott készülékeket, és kijelzi őket a készüléklistán. Nyomja meg a LOGODrive gombot. A File / Open (Fájl / Megnyitás) menüponttal töltse be a kívánt programot. A Program / Translate (Program / Fordítás) menüponttal fordítsa le a programot. A Program / Load (Program / Betöltés) menüponttal töltse be a programot a MOVITRAC 07 frekvenciaváltóba. A Program / Start menüponttal indítsa el a programot. Ha a frekvenciaváltón ebben a pillanatban éppen program fut, akkor azt a kijelző negyedik karaktere utáni villogó tizedespont jelzi. Üzemeltetési utasítás MOVITRAC 07 35

36 I Üzembe helyezés 5 Paraméterlista Paraméterlista A kezelőpanel Par szimbólumával is kijelezhető és módosítható paramétereket a K (kezelőpanel) oszlopban egy jelöli. Ha van választási lehetőség, akkor a gyári beállítás félkövér betűvel van kiemelve. Sz. K Index Megnevezés Tartomány / gyári beállítás Üzembe helyezés dec. Kijelzés MOVITOOLS utáni érték 0 Kijelzett értékek (csak olvasható) 00_ Folyamatértékek 000 Fordulatszám rpm [1/min] (előjeles) 002 Frekvencia [Hz] (előjeles) 004 Kimeneti áram [% I N ] (absz. érték) 005 Effektív áram [% I N ] (előjeles) 008 Közbensőköri [V] feszültség 009 Kimeneti áram A [A] 01_ Állapotkijelzések 010 Frekvenciaváltó rpm [szöveg] állapota 011 Üzemállapot rpm [szöveg] 012 Hibaállapot rpm [szöveg] 014 Hűtőtest [ C] hőmérséklete 02_ Analóg alapjel 020 AI1 analóg bemenet [V] 03_ Bináris bemenetek 031 DI01 bináris CW/STOP (jobbra/állj, rögzített) bemenet 032 DI02 bináris bemenet CCW/STOP (balra/állj, gyári beállítás) 033 DI03 bináris bemenet 034 DI04 bináris bemenet 035 DI05 bináris bemenet 036 DI01... DI05 bináris bemenet ENABLE/STOP (engedélyezés, gyári beállítás) n11/n21 (gyári beállítás) n12/n22 (gyári beállítás) Bináris kijelzés 36 Üzemeltetési utasítás MOVITRAC 07

37 Üzembe helyezés Paraméterlista I 0 5 Sz. K Index dec. Megnevezés Tartomány / gyári beállítás Üzembe helyezés Kijelzés MOVITOOLS utáni érték 05_ Bináris kimenetek 051 DO01 bináris /FAULT (hiba, gyári beállítás) kimenet 052 DO02 bináris BRAKE RELEASED (fék ki, gyári beállítás) kimenet 053 DO01, DO02 Bináris kijelzés bináris kimenet 07_ Készülékadatok 070 Készüléktípus [szöveg] 071 Névleges kimeneti [A] áram 076 Az alapkészülék [cikkszám és verzió] firmware-verziója 08_ Hibatároló t-0 hiba Hibakód A múltban bekövetkezett hibákra vonatkozó háttérinformáció 09_ Buszdiagnosztika 090 PD konfiguráció 1 PD + PARAMETER 1 PD 2 PD + PARAMETER 2 PD 3 PD + PARAMETER 3 PD PO 1 alapjel [hex] PO 2 alapjel [hex] PO 3 alapjel [hex] 097 PI 1 tényleges érték [hex] 098 PI 2 tényleges érték [hex] 099 PI 3 tényleges érték [hex] 1 Alapjelek, integrátorok 10_ Alapjel-előválasztás Alapjel forrása 1 UNIPOL./FIX.SETPT (unipol/rögzített alapjel) RS-485 MOTOR POT. FIX SETP + AI1 (rögzített alapjel + AI1) FIX SETP * AI1 (rögzített alapjel * AI1) SBus FREQUENCY INPUT (frekvenciabemenet) Vezérlés forrása TERMINALS (kapcsok) RS-485 SBus 3-WIRE CONTROL (3 vezetékes vezérlés) Frekvenciaskálázás Beállítási tartomány 0, ,00 [khz] Üzemeltetési utasítás MOVITRAC 07 37

38 I Üzembe helyezés 5 Paraméterlista 0 Sz. K Index dec. 11_ 1. analóg bemenet (+10 V) AI1 skálázás 0, AI1 üzemmód /min (0-10 V) N-MAX (0-10 V) N-MAX (0-20 ma) N-MAX (4-20 ma) 12_ A beépített kezelőpanel alapjel-potenciométere Járulékos alapjelpotenciométer Helyi potenciométer üzemmód 13_ Fordulatszám-változási meredekségek Felfutás, t11 0, [s] Lefutás, t11 0, [s] Gyorsleállási meredekség, t Meredekség korlátozása , [s] 0 1 OFF (ki) ON (be) ON (be, rögzített alapjel nélkül) UNIPOL. CW (unipoláris, jobbra) UNIPOL. CCW (unipoláris, balra) BIPOL.CW+CCW (bipoláris, jobbra + balra) NO (nem) YES (igen) 15_ Motor-potenciométer funkció Felfutás, t3 0, [s] Utolsó alapjel tárolása Megnevezés Tartomány / gyári beállítás Üzembe helyezés Kijelzés MOVITOOLS utáni érték off on OFF (ki) ON (be) 16_ Rögzített alapjel-értékek (1. készlet) n11 belső alapjel n [1/min] n12 belső alapjel n [1/min] n13 belső alapjel [1/min] PI szabályozó n [% I N ] belső alapjel PI szabályozó n [% I N ] belső alapjel PI szabályozó n13 belső alapjel [% I N ] 38 Üzemeltetési utasítás MOVITRAC 07

39 Üzembe helyezés Paraméterlista I 0 5 Sz. K Index dec. 17_ Rögzített alapjel-értékek (2. készlet) n21 belső alapjel [1/min] n22 belső alapjel [1/min] n23 belső alapjel [1/min] PI szabályozó n [% I N ] belső alapjel PI szabályozó n [% I N ] belső alapjel PI szabályozó n23 belső alapjel [% I N ] 2 Szabályozó-paraméterek 25_ PI szabályozó PI szabályozó OFF (ki) ON NORMAL (be, normál) ON INVERTED (be, invertált) P erősítés I összetevő [s] PI tényleges érték mód PI tényleges érték skálázás PI tényleges érték ofszet V ma ma 0,1... 1, ,0 0, ,0 [%] 3 Motorparaméterek 30_ Korlátozások Minimális fordulatszám [1/min] Maximális n max [1/min] fordulatszám Áramkorlát [% I N ] 32_ A motor kompenzálása Automatikus kompenzálás off on OFF (ki) ON (be) Boost [%] I R kompenzálás [%] Előmágnesezési idő [ms] Szlipkompenzáció [1/min] Üresjárási lengéscsillapítás Megnevezés Tartomány / gyári beállítás Üzembe helyezés Kijelzés MOVITOOLS utáni érték off on OFF (ki) ON (be) Üzemeltetési utasítás MOVITRAC 07 39

40 I Üzembe helyezés 5 Paraméterlista 0 Sz. K Index dec. 4 Referenciaüzenetek 40_ Fordulatszám-referenciaüzenetek Fordulatszám [1/min] referenciaérték Hiszterézis [1/min] Késleltetési idő [s] "1" üzenet 0 1 n < n ref n > n ref 45_ PI szabályozó referenciaüzenet PI tényleges érték küszöb 0, ,0 [%] "1" üzenet Ellenőrző funkciók 50_ Fordulatszám-felügyeletek Fordulatszámfelügyelet Késleltetési idő [s] 6 Kapocskiosztás 60_ Bináris bemenetek Bináris bemenetek DI01 fixen JOBBRA/ÁLLJ funkcióval foglalt DI02 bináris bemenet DI03 bináris bemenet DI04 bináris bemenet DI05 bináris bemenet Megnevezés Tartomány / gyári beállítás Üzembe helyezés Kijelzés MOVITOOLS utáni érték PI tényleges érték < PI referencia PI tényleges érték > PI referencia OFF (ki) MOT&GENERATOR DI02 DI03 DI04 DI05 CCW/STOP FIX.SETP SW n11/n21 n12/n22 CCW/STOP ENABLE n11/n21 n12/n22 CCW/STOP ENABLE MOTOR POT UP MOTOR POT DOWN ENABLE FIX SETPT SW OV n11/n21 n12/n22 CCW/STOP SETPOINT HOLD n11/n21 n12/n22 CCW/STOP ENABLE EXT.FAULT FAULT RESET CCW/STOP ENABLE FAULT RESET TF RESP. CCW/STOP EXT. FAULT n11/n21 n12/n22 CCW/STOP ENABLE n11/n21 CONTRL. INHIBIT. (eltérő kombináció beállítása a MOVITOOLS segítségével) NO FUNCTION (nincs funkciója) ENABLE (engedélyezés) /STOP CW/STOP (jobbra/állj) CCW/STOP (balra/állj) n11/n21 n12/n22 FIXES SETP. SELECT (fix alapjel átkapcsolás) MOTOR POT UP (motoros pot. fel) MOTOR POT DOWN (motoros pot. le) /EXT. FAULT (külső hiba) FAULT RESET (hibanullázás) SETPOINT HOLD (alapjel átvétele) TF RESPONSE (hőm. érzékelő üzenet, csak DI05-nél) CONTROLLER INHIBIT (szabályozótiltás) 40 Üzemeltetési utasítás MOVITRAC 07

41 Üzembe helyezés Paraméterlista I 0 5 Sz. K Index dec. 62_ Bináris kimenetek Bináris kimenetek DO01 bináris kimenet DO02 bináris kimenet 7 Vezérlési funkciók 70_ Üzemmódok Üzemmód (beállítás a kezelőpanelen a segítségével, P-01) "0" _ Nyugalmiáram-funkció Nyugalmiáramfunkció % I Mot 72_ Alapjel-állj funkció Alapjel-állj funkció off on OFF (ki) ON (be) Stop-alapjel [1/min] Start-ofszet [1/min] 73_ Fékezési funkció Fékezési idő 0,0... 0, [s] 76_ Kézi kezelés Run/Stop gombok reteszelése Megnevezés Tartomány / gyári beállítás Üzembe helyezés Kijelzés MOVITOOLS utáni érték no yes DO01 /FAULT (hiba) READY (üzemkész) SPEED REFERENCE (ford.szám ref.) SP/ACT.VAL.COMP. (alapj./tényl. összehas.) /FAULT (hiba) /FAULT (hiba) DO02 BRAKE RELEASED (fék ki) BRAKE RELEASED (fék ki) BRAKE RELEASED (fék ki) BRAKE RELEASED (fék ki) SPEED REFERENCE (ford.szám ref.) SP.ACT.VAL.COMP. (alapj./tényl. összehas.) /FAULT (hiba) READY (üzemkész) /FAULT (hiba) ROT.FIELD ON (forgómező be) /FAULT (hiba) PI ACT.VALUE REF (PI tényl. ref.) PI ACT.VALUE REF BRAKE RELEASED (fék ki) (PI tényl. ref) (eltérő kombináció beállítása a MOVITOOLS segítségével) NO FUNCTION (nincs funkciója) /FAULT (hiba) READY (üzemkész) OUTP.STAGE ON (végfok be) ROT.FIELD ON (forgómező be) BRAKE RELEASED (fék ki) SPEED REFERENCE (fordulatszám ref.) SP.ACT.VAL.COMP. (alapj./tényl. összehas.) PI ACT.VALUE REF (PI tényl. ref.) VFC 1 VFC 1 & DC BRAKE (VFC DC fék) VFC & FLY.START (VFC repülőrajt) VFC & OIST (VFC emelőmű, csak MOVITOOLS segítségével) V/f CHARACTER (U/f jelleggörbe) V/f CHARACTER & DC BRAKE (U/f jelleggörbe DC fék) NO (nem) YES (igen) Üzemeltetési utasítás MOVITRAC 07 41

42 I Üzembe helyezés 5 Paraméterlista 0 Sz. K Index dec. 8 Készülékfunkciók 80_ Beállítás (setup) Gyári beállítás yes no Paramétertiltás off on Statisztikai adatok nullázása 81_ Soros kommunikáció RS-485 cím FACTORY SETTING (gyári beállítás) NO (nem) DELIVERY CONDITION (kiszállítási állapot) OFF (ki) ON (be) RS-485 csoportcím RS-485 remote timeout [s] SBus cím SBus csoportcím SBus timeout delay [s] SBus adatátviteli sebesség Megnevezés Tartomány / gyári beállítás Üzembe helyezés Kijelzés MOVITOOLS utáni érték 82_ Féküzem negyedes üzem off on 83_ Hibareakciók Reakció / EXT. FAULT (külső hiba) NO (nem) FAULT MEMORY (hibatároló) 125 kbaud 250 kbaud 500 kbaud 1000 kbaud OFF (ki) ON (be) 84_ Visszaállítási (reset) tulajdonságok Kézi visszaállítás YES (igen) NO (nem) 86_ Moduláció PWM (impulzusszélesség -moduláció) frekvencia Állandó PWM yes no IMM. STOP/FAULT (azonnali leállás/hiba) RAPID STOP/FAULT (gyorsleállás/hiba) 4 khz 8 khz 12 khz 16 khz YES (igen) NO (nem) 42 Üzemeltetési utasítás MOVITRAC 07

43 Üzembe helyezés Paraméterlista I 0 5 Sz. K Index dec. 87_ Terepi busz paraméterezése PO1 alapjel-leírás NO FUNCTION (nincs funkciója, P872 gyári PO2 alapjel-leírás beállítása) SPEED (fordulatszám, P871 gyári beállítása) PO3 alapjel-leírás MAX. SPEED (max. fordulatszám) RAMP (meredekség) CTRL. WORD 1 (1. vezérlőszó, P870 gyári beállítása) SPEED (fordulatszám) [%] PI-CONTROLLER SETPOINT (PI szabályozó alapjel) PI1 tényleges érték leírás PI2 tényleges érték leírás PI3 tényleges érték leírás Megnevezés Tartomány / gyári beállítás Üzembe helyezés Kijelzés MOVITOOLS utáni érték PO data enable (kimenő PD engedélyezése) 9 IPOS/LOGODrive Parameter 93_ IPOS/LOGODrive speciális funkciók 931 Task 1/2 off on 932 Task 2 off on NO FUNCTION (nincs funkciója) SPEED (fordulatszám, P874 gyári beállítása) OUTP.CURRENT (kimeneti áram, P875 gyári beállítása) ACTIVE CURRENT (effektív áram) STATUS WORD 1 (1. állapotszó, P873 gyári beállítása) SPEED (fordulatszám) [%] IPOS PI-DATA PI-CONTROLLER (PI szabályozó) [%] OFF (ki) ON (be) Üzemeltetési utasítás MOVITRAC 07 43

44 Üzemeltetés és szerviz 6 Hibainformációk 6 Üzemeltetés és szerviz 6.1 Hibainformációk Hibatároló Lekapcsolás hiba esetén Azonnali lekapcsolás Gyorsleállás reteszeléssel Gyorsleállás reteszelés nélkül A frekvenciaváltó a hibaüzenetet a P080 hibatárolóban tárolja. A frekvenciaváltó csak a hibaüzenet nyugtázását követően tárol új hibát. A helyi kezelőegység a legutoljára fellépett hibát mutatja. Ezért kettős hiba esetén a P080-ban tárolt érték és a kezelőegységen kijelzett érték nem egyezik. Ez fordul elő például az F-07 közbensőköri túlfeszültség és az azt követő F-34 rámpa-időtúllépés esetén. A hiba időpontjában a következő információk kerülnek be a frekvenciaváltó hibatárolójába: fellépő hiba bináris bemenetek / bináris kimenetek állapota frekvenciaváltó üzemállapota frekvenciaváltó állapota (státusz) hűtőtest hőmérséklete fordulatszám kimeneti áram effektív áram készülék kihasználtsága közbensőköri feszültség A hibától függően háromféle lekapcsolás fordulhat elő. A reteszelés azt jelenti: a végfokozat le van tiltva, visszaállítás (reset) szükséges. A készülék már nem képes lefékezni a hajtást. A végfokozat hiba esetén nagy ellenállásúvá válik, és a fék azonnal működésbe lép. A frekvenciaváltó a hajtást t13 lefutási meredekséggel lefékezi. A P301 minimális fordulatszám elérésekor működésbe lép a fék. A végfokozat nagy ellenállásúvá válik. P820 4 negyedes üzemmód = nem esetén a hajtás lefékezése nem a beállított meredekséggel, hanem egyenáramú fékezéssel történik. A frekvenciaváltó a hajtást t13 lefutási meredekséggel lefékezi. A P301 minimális fordulatszám elérésekor működésbe lép a fék. P820 4 negyedes üzemmód = nem esetén a hajtás lefékezése nem a beállított meredekséggel, hanem egyenáramú fékezéssel történik. 44 Üzemeltetési utasítás MOVITRAC 07

45 Üzemeltetés és szerviz Hibainformációk 6 Visszaállítás (reset) Áramkorlát A hibaüzenetet az alábbi módokon lehet nyugtázni: Kézi visszaállítás a kezelőpanelen (STOP/RESET gomb). Visszaállítás a bemeneti kapcsokon, azaz megfelelően definiált (DIØ2...DIØ5) bináris bemeneten át. Kézi visszaállítás a MOVITOOLS programban (P840 Kézi visszaállítás = igen vagy a Reset gombbal az állapotkijelző ablakban). A hálózati táplálás ki- és bekapcsolása. Javaslat: a kontaktor esetében tartsa be a minimálisan 10 s hosszúságú kikapcsolási időt. A STOP/RESET gombnak prioritása van a kapcsokon vagy az interfészen át történő engedélyezéssel szemben. Hiba és előre programozott hibareakció esetén a STOP/RESET gombbal végezhető el a visszaállítás. A hajtás a visszaállítást követően le van tiltva. A RUN gombbal kell engedélyezni a hajtást. Az áramkorlát elérésekor a fordulatszám-kijelzés villogni kezd. Üzemeltetési utasítás MOVITRAC 07 45

46 Üzemeltetés és szerviz 6 Hibalista (F F-97) 6.2 Hibalista (F F-97) Sz. Megnevezés Reakció Lehetséges ok Intézkedés 00 Nincs hiba 01 Túláram Azonnali lekapcsolás 03 Földzárlat Azonnali lekapcsolás 04 Fékszaggató Azonnali lekapcsolás 06 Fáziskimaradás (csak háromfázisú frekvenciaváltó esetén) 07 Közbensőköri túlfeszültség 08 Fordulatszámfelügyelet Azonnali lekapcsolás Azonnali lekapcsolás Azonnali lekapcsolás 10 ILLOP Gyorsleállás reteszeléssel Zárlat a kimeneten Kapcsolás a kimeneten Túl nagy motor Hibás végfokozat Kikapcsolták a meredekség-korlátozást (P138) Földzárlat a motorban Földzárlat a frekvenciaváltóban Földzárlat a motor tápvezetékében Túláram (lásd F-01) Túl nagy a generátoros teljesítmény Szakadt a fékellenállás köre Zárlat a fékellenállás áramkörében Túl nagy a fékellenállás értéke Hibás a fékszaggató Földzárlat Fáziskimaradás Túl nagy a közbensőköri feszültség Földzárlat Az áramszabályozó a szabályozási határon dolgozik az alábbiak miatt: mechanikus túlterhelés hálózati fáziskimaradás fáziskimaradás a motornál A VFC üzemmódra megadott maximális fordulatszám túllépése Hibás parancs a program végrehajtásakor Hibás feltételek a program végrehajtásakor A funkció nem áll rendelkezésre / nincs megvalósítva a frekvenciaváltóban Szüntesse meg a zárlatot Csak letiltott végfokozat esetén kapcsoljon Csatlakoztasson kisebb motort Ha a hiba nem törölhető, kérjen tanácsot az SEW szerviztől Merekdekség-korlátozás (P138 = ON) Cserélje ki a motort Cserélje ki a MOVITRAC 07 frekvenciaváltót Szüntesse meg a földzárlatot Lásd F-01 Csökkentse a rámpa meredekségét Ellenőrizze a fékellenállás tápvezetékét Szüntesse meg a zárlatot Ellenőrizze a fékellenállás műszaki adatait Cserélje ki a MOVITRAC 07 frekvenciaváltót Szüntesse meg a földzárlatot Ellenőrizze a hálózati tápvezetéket Csökkentse a rámpa meredekségét Ellenőrizze a fékellenállás tápvezetékét Ellenőrizze a fékellenállás műszaki adatait Szüntesse meg a földzárlatot Csökkentse a terhelést Növelje a beállított P501 késleltetési időt Ellenőrizze az áramkorlátozást Csökkentse a rámpa meredekségét Ellenőrizze a hálózati fázisokat Ellenőrizze a motort és a tápvezetékét Csökkentse a maximális fordulatszámot Ellenőrizze a programot Ellenőrizze a program futását Használjon más funkciót 46 Üzemeltetési utasítás MOVITRAC 07

47 Üzemeltetés és szerviz Hibalista (F F-97) 6 Sz. Megnevezés Reakció Lehetséges ok Intézkedés 11 Túlmelegedés Gyorsleállás reteszeléssel Rendszerhiba Azonnali lekapcsolás 25 EEPROM Gyorsleállás reteszeléssel A frekvenciaváltó termikus túlterhelése A frekvenciaváltó elektronikájában zavar lépett fel, esetleg külső elektromágneses hatás miatt. Hiba az EEPROM-hozzáférés során 26 Külső kapocs Programozható Külső hibajel beolvasása a programozható bemeneten át 31 Hőérzékelő (TF) kioldó 32 Indextúlcsordulás 34 Rámpaidőtúllépés 37 Ellenőrzési időtúllépés (watchdog timer) 38 Rendszerszoftver 43 RS-485 időtúllépés 44 készülék kihasználtsága Gyorsleállás reteszeléssel Vészleállás Azonnali lekapcsolás Azonnali lekapcsolás Azonnali lekapcsolás Gyorsleállás reteszelés nélkül 1) Azonnali lekapcsolás Túl forró a motor, kioldott a hőérzékelő A motor hőérzékelője nincs vagy nem jól van csatlakoztatva Megszakadt a MOVITRAC 07 és a motor hőérzékelőjének kapcsolata A programozási alapszabályokat nem tartották be, ezért belső veremtúlcsordulás lépett fel. A beállított rámpaidő túllépése Ha az engedélyezés elvétele után a hajtás a t13 gyorsleállási rámpaidőt bizonyos értékkel túllépi, a frekvenciaváltó F34-et jelez. Hiba a rendszerszoftver futásában Rendszerhiba Megszakadt a frekvenciaváltó és a PC közötti kommunikáció Túl nagy a készülék kihasználtsága (Ixt érték) Csökkentse a terhelést és/vagy gondoskodjon kielégítő hűtésről Ha a fékellenállás be van építve a hűtőtestbe: szerelje kívülre a fékellenállást Ellenőrizze a földcsatlakozásokat és az árnyékolásokat, szükség esetén javítsa meg. A hiba ismételt fellépése esetén forduljon az SEW szervizhez. Hívja be a gyári beállítást, hajtson végre alaphelyzetbe állítást (Reset) és új paraméterezést. A hiba ismételt fellépése esetén forduljon az SEW szervizhez. Szüntesse meg az adott hiba okát, adott esetben programozza át a kapcsot. Hagyja lehűlni a motort és törölje a hibát Ellenőrizze a MOVITRAC 07 és a hőérzékelő összekötő vezetékeit Ellenőrizze és javítsa ki a felhasználói programot Növelje a rámpaidőt Növelje a gyorsleállási rámpaidőt Ellenőrizze a földcsatlakozásokat és az árnyékolásokat, szükség esetén javítsa meg. A hiba ismételt fellépése esetén forduljon az SEW szervizhez. Ellenőrizze a földcsatlakozásokat és az árnyékolásokat, szükség esetén javítsa meg. A hiba ismételt fellépése esetén forduljon az SEW szervizhez. Ellenőrizze a frekvenciaváltó és a PC kapcsolatát Csökkentse a teljesítményleadást Növelje a rámpaidőt Ha az előbbiekre nincs lehetőség: alkalmazzon nagyobb frekvenciaváltót Üzemeltetési utasítás MOVITRAC 07 47

48 Üzemeltetés és szerviz 6 Figyelmeztetések listája (r r-32) Sz. Megnevezés Reakció Lehetséges ok Intézkedés 45 Inicializálás Azonnali lekapcsolás reteszeléssel Hiba az inicializálás során Kérjen tanácsot az SEW szervizétől. 47 Rendszerbusz időtúllépés Gyorsleállás reteszelés nélkül 1) 6.3 Figyelmeztetések listája (r r-32) 6.4 Állapotkijelzések Hiba a rendszerbuszon át történő kommunikáció során 77 Vezérlőszó Nincs Érvénytelen automatikus üzemmód beállítására történt kísérlet (külső vezérlésen keresztül) 81 Indítási feltétel Azonnali lekapcsolás 82 A kimenet nyitott 94 EEPROM ellenőrző összeg Azonnali lekapcsolás Azonnali lekapcsolás 97 Másolási hiba Azonnali lekapcsolás Csak VFC-emelőmű üzemmódban: A frekvenciaváltó az előmágnesezési idő alatt nem tudta a motorba betáplálni a szükséges áramot: a frekvenciaváltó névleges teljesítményéhez viszonyítva a motor névleges teljesítménye túl kicsi túl kicsi a motor tápvezetékének keresztmetszete Csak VFC-emelőmű üzemmódban: két vagy három kimeneti fázis szakadt a frekvenciaváltó névleges teljesítményéhez viszonyítva a motor névleges teljesítménye túl kicsi Hibás EEPROM A másolási folyamat közben kihúzták a paramétermodult A másolási folyamat közben ki-/bekapcsolás történt 1) Reset nem szükséges, a kommunikáció helyreállítása után a hibaüzenet eltűnik Ellenőrizze a rendszerbuszkapcsolatot Ellenőrizze a külső vezérlés soros kapcsolatát Ellenőrizze a külső vezérlés által beírt értékeket Ellenőrizze a frekvenciaváltó és a motor kapcsolatát Ellenőrizze az üzembe helyezési adatokat, adott esetben végezze el újra az üzembe helyezést Ellenőrizze a frekvenciaváltó és a PC kapcsolatát Kérjen tanácsot az SEW szervizétől. A hiba nyugtázása előtt: töltse be a gyári beállításokat vagy a teljes adatrekordot a paramétermodulból Sz. Megnevezés Jelentés 17 A funkció nincs megvalósítva A funkció nem áll rendelkezésre a frekvenciaváltóban 19 A paramétertiltás aktív A paraméterek módosítása nem lehetséges 32 Engedélyezés Ez a funkció az ENGEDÉLYEZÉS állapotában nem hajtható végre Az rpm szimbólum kiválasztása esetén a kijelzőn az aktuális állapot jelenik meg. Ha az aktuális állapot a "hajtás engedélyezve", akkor a kijelző a számított motorfordulatszámot mutatja. Állapot Hajtásszabályozás letiltva Hajtás nincs engedélyezve Hajtás engedélyezve Gyári beállítás folyamatban Nyugalmi áram Kijelzés dis (disabled = üzemen kívül) StoP (stop) 8888 (motorfordulatszám) SEt (set = beállítás) dc 48 Üzemeltetési utasítás MOVITRAC 07

49 Üzemeltetés és szerviz A készülék állapotkódjai A készülék állapotkódjai A készülék állapotkódjai az 1. állapotszóval olvashatók ki. Kód 0x0 0x1 0x2 0x3 0x4 0x8 Jelentés nem üzemkész szabályozótiltás nincs engedélyezés nyugalmi áram aktív, nincs engedélyezés engedélyezés gyári beállítás aktív 6.6 SEW elektronikai szerviz Forródrót A hajtások szervizének forródrótján az év 365 napján éjjel-nappal elérhető az SEW-EURODRIVE szervizszakembere. Csak tárcsázza a előhívót, majd a telefon gombjaival üsse be a SEWHELP betűkombinációt. Természetesen tárcsázhatja a számot is. Beküldés javításra Ha valamilyen hibát nem tud elhárítani, kérjük, forduljon az SEW elektronikai szervizhez ( ügyfél- és pótalkatrész-szolgálat). Kérjük, hogy az SEW elektronikai szervizével való kapcsolatfelvételkor mindig adja meg a szervizkód számjegyeit. Ez esetben az SEW-EURODRIVE szervize hatékonyabban tud segítséget nyújtani. Ha a készüléket javításra beküldi, kérjük, adja meg a következőket: sorozatszám ( típustábla) típusjel az alkalmazás rövid leírása (hajtási eset, vezérlés kapcsokon át vagy sorosan) csatlakoztatott motor (motor feszültsége, csillag- vagy deltakapcsolás) a hiba jellege kísérő körülmények saját vélemény előzetes szokatlan események stb. Üzemeltetési utasítás MOVITRAC 07 49

50 n kva 7 f Műszaki adatok i CE jelzés, UL engedély és C-Tick P Hz 7 Műszaki adatok 7.1 CE jelzés, UL engedély és C-Tick CE jelzés Kisfeszültségi irányelv Elektromágneses összeférhetőség A MOVITRAC 07 frekvenciaváltók teljesítik a kisfeszültségről szóló 73/23/EGK irányelv előírásait. A MOVITRAC 07 frekvenciaváltók gépek és berendezések elemei. Eleget tesznek az elektromágneses összeférhetőségről szóló EN Változtatható fordulatszámú villamos hajtások termékszabványnak. Amennyiben a frekvenciaváltóval szerelt gépet/ berendezést az elektromágneses összeférhetőségről szóló 89/336/EGK irányelv szerint CE-jelzéssel kívánja ellátni, akkor a telepítéskor vegye figyelembe az elektromágneses összeférhetőség szempontjait. A MOVITRAC 07 frekvenciaváltók alapkivitelben tartalmaznak hálózati zavarszűrőt. A szűrő a hálózat felől további intézkedés nélkül teljesíti az EN szerinti alábbi zavarkibocsátási szintet: B: egyfázisú csatlakoztatás A: háromfázisú csatlakoztatás 230 V: 0, ,5 kw 400/500 V: 0, kw A típustáblán látható CE jelzés az alábbiaknak való megfelelést jelzi: a kisfeszültségről szóló 73/23/EGK irányelv az elektromágneses összeférhetőségről szóló 89/336/EGK irányelv Kívánságra az SEW-EURODRIVE erről megfelelőségi nyilatkozatot állít ki. UL engedély Az UL és a cul engedélyt a teljes MOVITRAC 07 készüléksorozat megkapta. A cul jogilag egyenlő a CSA szerinti engedéllyel. C-Tick A C-Tick engedélyt a teljes MOVITRAC 07 készüléksorozat megkapta. A C-Tick az ACA (Australian Communications Authority) által kiadott megfelelőségi tanúsítás. A C-Tick engedélyhez a frekvenciaváltónak legalább az A határértékosztályt be kell tartania. Lásd a [Szerelés] / [Szerelési tudnivalók] c. fejezetet. 50 Üzemeltetési utasítás MOVITRAC 07

51 Műszaki adatok Általános műszaki adatok kva i P f n Hz Általános műszaki adatok Az alábbi táblázat olyan műszaki adatokat tartalmaz, amelyek a kiviteli mérettől és a teljesítménytől függetlenül minden MOVITRAC 07 frekvenciaváltóra érvényesek. MOVITRAC 07 Zavartűrés Zavarkibocsátás az elektromágneses összeférhetőségnek megfelelő telepítés esetén Levezetési áram Környezeti hőmérséklet ϑ U f PWM = 4 khz esetén Teljesítménycsökkenés Klímaosztály Tárolási hőmérséklet 1) Szállítási hőmérséklet Védettségi fokozat Minden kiviteli méret Teljesíti az EN előírásait Határértékosztálynak megfelelő B: egyfázisú csatlakoztatás A: háromfázisú csatlakoztatás 230 V: 0, ,5 kw 400/500 V: 0, kw EN és EN szerint; teljesíti az EN előírásait > 3,5 ma 230 V, 0, ,2 kw 400/500 V, 0, ,0 kw -10 C C, 100% I N esetén -10 C C, 125% I N esetén 230 V, 3, kw 400/500 V, 5, kw 0 C C, 100% I N esetén 0 C C, 125% I N esetén I N 3,0%-a K-onként max. 60 C-ig EN , 3K3 osztály -25 C C -25 C C IP20 4-es kiviteli méret erősáramú csatlakozói: IP00, IP10 felszerelt, alapkivitelben mellékelt plexiburkolattal Üzemmód Folyamatos üzem, DB (EN és 1-3) Szennyeződésosztály 2 az IEC (VDE ) szerint Telepítési magasság h 1000 m I N csökkenése 100 m-enként 1% 1000 m és 4000 m között U N csökkenése 100 m-enként 3 V 2000 m és 4000 m között 2000 m felett csak 2. túlfeszültségi osztály, a 3. túlfeszültségi osztályhoz külön intézkedések szükségesek. Túlfeszültségi osztályok a DIN VDE szerint. Rezgéstűrés EN / VDE 0160 szerint 1) Hosszú idejű tárolás esetén a készüléket kétévente legalább 5 percre kösse hálózati feszültségre. Máskülönben csökken a készülék élettartama. Üzemeltetési utasítás MOVITRAC 07 51

52 7 kva i P n f Hz Műszaki adatok A MOVITRAC 07 műszaki adatai 7.3 A MOVITRAC 07 műszaki adatai 230 V 22. ábra: 230 V-os MOVITRAC 07 készülékek 51115AXX Kiviteli méret 0S 0L Teljesítmény [kw / LE] 0,37 / 0,5 0,55 / 0,75 0,75 / 1,0 1,1 / 1,5 1,5 / 2,0 2,2 / 3,0 3,7 / 5 5,5 / 7,5 7,5 / / / / / 40 Hálózati csatlakozás 230 V / egyfázisú 230 V / háromfázisú 230 V / háromfázisú 400/500 V 23. ábra: 400/500 V-os MOVITRAC 07 készülékek 51116AXX Kiviteli méret 0M 0L 2S Teljesítmény [kw / LE] 0,55 / 0,75 0,75 / 1,0 1,1 / 1,5 1,5 / 1,0 2,2 / 3,0 3,0 / 4,0 4,0 / 5,0 5,5 / 7,5 7,5 / / / / / / / 60 Hálózati csatlakozás 400/500 V / háromfázisú 52 Üzemeltetési utasítás MOVITRAC 07

53 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz V AC / egyfázisú / 0S kiviteli méret / 0, ,75 kw / 0,5... 1,0 LE 51105AXX 24. ábra: MOVITRAC 07 / 0S kiviteli méret / egyfázisú 230 V AC MOVITRAC MC07A (egyfázisú hálózat) 004-2B B B Cikkszám X Cikkszám LOGODrive-val együtt BEMENET Csatlakoztatási feszültség Megengedett tartomány U hál V AC U hál = 200 V AC - 10% V AC + 10% Hálózati frekvencia f hál 50/ 60 Hz +/- 5% Névleges egyfázisú hálózati áram ha U hál = 230 V AC KIMENET 100% I hál 6,1 A AC 8,5 A AC 9,9 A AC 125% I hál 7,5 A AC 10,2 A AC 11,8 A AC Kimeneti feszültség U N U hál Ajánlott motorteljesítmény állandó terhelésnél (ha U hál = 230 V AC ) Ajánlott motorteljesítmény négyzetes vagy túlterhelés nélküli állandó terhelésnél (ha U hál = 230 V AC ) P mot P mot 0,37 kw 0,5 LE 0,55 kw 0,75 LE 0,55 kw 0,75 LE 0,75 kw 1,0 LE 0,75 kw 1,0 LE 1,1 kw 1,5 LE Névleges kimeneti áram I N 2,5 A AC 3,3 A AC 4,2 A AC ha U hál = 230 V AC Minimális megengedett fékellenállásérték (4 negyedes üzem) R FékEll_min 72 Ω Üzemeltetési utasítás MOVITRAC 07 53

54 7 kva i P f n Hz Műszaki adatok A MOVITRAC 07 műszaki adatai MOVITRAC MC07A (egyfázisú hálózat) 004-2B B B ÁLTALÁNOS ADATOK Veszteségi teljesítmény I N esetén P V 45 W 55 W 65 W Áramkorlát 125% I N folyamatos üzemben (ventilátor / szivattyú hajtásakor) 150% I N legfeljebb 60 másodpercre PWM (impulzusszélesség-moduláció) frekvencia f PWM 4 / 8 / 12 / 16 khz Fordulatszám-tartomány Felbontás Csatlakozások n A n A [1/min] 1 [1/min] 2,5 mm 2 -es kapcsok Méretek Sz Ma Mé mm 3,5 7,2 5,9 in Tömeg m 1,5 kg 3,3 lb 05804AXX 25. ábra: 0S kiviteli méretű MOVITRAC 07 méretlapja A kifogástalan hűtés biztosítására felül és alul is legalább 100 mm szabad hely legyen! Oldalsó szabad hely nem szükséges, a készülékek közvetlenül egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. 54 Üzemeltetési utasítás MOVITRAC 07

55 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz V AC / egyfázisú / 0L kiviteli méret / 1,1... 2,2 kw / 1,5... 3,0 LE 26. ábra: MOVITRAC 07 / 0L kiviteli méret / egyfázisú 230 V AC MOVITRAC MC07A (egyfázisú hálózat) 011-2B B B Cikkszám Cikkszám LOGODrive-val együtt BEMENET Csatlakoztatási feszültség Megengedett tartomány U hál V AC U hál = 200 V AC - 10% V AC + 10% Hálózati frekvencia f hál 50/ 60 Hz +/- 5% Névleges egyfázisú hálózati áram ha U hál = 230 V AC KIMENET 100% I hál 13,4 A AC 16,7 A AC 19,7 A AC 125% I hál 16,8 A AC 20,7 A AC 24,3 A AC Kimeneti feszültség U N U hál Ajánlott motorteljesítmény állandó terhelésnél (ha U hál = 230 V AC ) Ajánlott motorteljesítmény négyzetes vagy túlterhelés nélküli állandó terhelésnél (ha U hál = 230 V AC ) P mot P mot 1,1 kw 1,5 LE 1,5 kw 2,0 LE 1,5 kw 2,0 LE 2,2 kw 3,0 LE 2,2 kw 3,0 LE 3,0 kw 4,0 LE Névleges kimeneti áram I N 5,7 A AC 7,3 A AC 8,6 A AC ha U hál = 230 V AC Minimális megengedett fékellenállásérték (4 negyedes üzem) R FékEll_min 27 Ω Üzemeltetési utasítás MOVITRAC 07 55

56 7 kva i P f n Hz Műszaki adatok A MOVITRAC 07 műszaki adatai MOVITRAC MC07A (egyfázisú hálózat) 011-2B B B ÁLTALÁNOS ADATOK Veszteségi teljesítmény I N esetén P V 75 W 100 W 125 W Áramkorlát 125% I N folyamatos üzemben (ventilátor / szivattyú hajtásakor) 150% I N legfeljebb 60 másodpercre PWM (impulzusszélesség-moduláció) frekvencia f PWM 4 / 8 / 12 / 16 khz Fordulatszám-tartomány Felbontás Csatlakozások n A n A [1/min] 1 [1/min] 4 mm 2 -es kapcsok Méretek Sz Ma Mé mm 3,5 9,5 5,9 in Tömeg m 2,5 kg 5,5 lb 150 (5.9) 295 (11.6) 330 (13.0) 306 (12.1) / M5 90 (3.5) 54559AXX 27. ábra: 0L kiviteli méretű MOVITRAC 07 méretlapja A kifogástalan hűtés biztosítására felül és alul is legalább 100 mm szabad hely legyen! Oldalsó szabad hely nem szükséges, a készülékek közvetlenül egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. 56 Üzemeltetési utasítás MOVITRAC 07

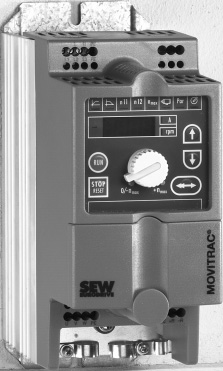

57 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz V AC / háromfázisú / 0S kiviteli méret / 0, ,75 kw / 0,5... 1,0 LE 51105AXX 28. ábra: MOVITRAC 07 / 0S kiviteli méret / háromfázisú 230 V AC MOVITRAC 07A (háromfázisú hálózat) 004-2A A A Cikkszám Cikkszám LOGODrive-val együtt BEMENET Csatlakoztatási feszültség Megengedett tartomány U hál V AC U hál = 200 V AC - 10% V AC + 10% Hálózati frekvencia f hál 50/ 60 Hz +/- 5% Névleges háromfázisú hálózati áram ha U hál = 230 V AC KIMENET 100% I hál 2,0 A AC 2,8 A AC 3,3 A AC 125% I hál 2,4 A AC 3,4 A AC 4,1 A AC Kimeneti feszültség U N U hál Ajánlott motorteljesítmény állandó terhelésnél (ha U hál = 230 V AC ) Ajánlott motorteljesítmény négyzetes vagy túlterhelés nélküli állandó terhelésnél (ha U hál = 230 V AC ) P mot P mot 0,37 kw 0,5 LE 0,55 kw 0,75 LE 0,55 kw 0,75 LE 0,75 kw 1,0 LE 0,75 kw 1,0 LE 1,1 kw 1,5 LE Névleges kimeneti áram I N 2,5 A AC 3,3 A AC 4,2 A AC ha U hál = 230 V AC Minimális megengedett fékellenállásérték (4 negyedes üzem) R FékEll_min 72 Ω Üzemeltetési utasítás MOVITRAC 07 57

58 7 kva i P f n Hz Műszaki adatok A MOVITRAC 07 műszaki adatai MOVITRAC 07A (háromfázisú hálózat) 004-2A A A ÁLTALÁNOS ADATOK Veszteségi teljesítmény I N esetén P V 45 W 55 W 65 W Áramkorlát 125% I N folyamatos üzemben (ventilátor / szivattyú hajtásakor) 150% I N legfeljebb 60 másodpercre PWM (impulzusszélesség-moduláció) frekvencia f PWM 4 / 8 / 12 / 16 khz Fordulatszám-tartomány Felbontás Csatlakozások n A n A [1/min] 1 [1/min] 2,5 mm 2 -es kapcsok Méretek Sz Ma Mé mm 3,5 7,2 5,9 in Tömeg m 1,5 kg 3,3 lb 05804AXX 29. ábra: 0S kiviteli méretű MOVITRAC 07 méretlapja A kifogástalan hűtés biztosítására felül és alul is legalább 100 mm szabad hely legyen! Oldalsó szabad hely nem szükséges, a készülékek közvetlenül egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. 58 Üzemeltetési utasítás MOVITRAC 07

59 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz V AC / háromfázisú / 0L kiviteli méret / 1,1... 2,2 kw / 1,5... 3,0 LE 30. ábra: MOVITRAC 07 / 0L kiviteli méret / háromfázisú 230 V AC MOVITRAC 07A (háromfázisú hálózat) 011-2A A A Cikkszám Cikkszám LOGODrive-val együtt X BEMENET Csatlakoztatási feszültség Megengedett tartomány U hál V AC U hál = 200 V AC - 10% V AC + 10% Hálózati frekvencia f hál 50/ 60 Hz +/- 5% Névleges háromfázisú hálózati áram ha U hál = 230 V AC KIMENET 100% I hál 5,1 A AC 6,4 A AC 7,6 A AC 125% I hál 6,3 A AC 7,9 A AC 9,5 A AC Kimeneti feszültség U N U hál Ajánlott motorteljesítmény állandó terhelésnél (ha U hál = 230 V AC ) Ajánlott motorteljesítmény négyzetes vagy túlterhelés nélküli állandó terhelésnél (ha U hál = 230 V AC ) P mot P mot 1,1 kw 1,5 LE 1,5 kw 2,0 LE 1,5 kw 2,0 LE 2,2 kw 3,0 LE 2,2 kw 3,0 LE 3,0 kw 4,0 LE Névleges kimeneti áram I N 5,7 A AC 7,3 A AC 8,6 A AC ha U hál = 230 V AC Minimális megengedett fékellenállásérték (4 negyedes üzem) R FékEll_min 27 Ω Üzemeltetési utasítás MOVITRAC 07 59

60 7 kva i P f n Hz Műszaki adatok A MOVITRAC 07 műszaki adatai MOVITRAC 07A (háromfázisú hálózat) 011-2A A A ÁLTALÁNOS ADATOK Veszteségi teljesítmény I N esetén P V 75 W 100 W 125 W Áramkorlát 125% I N folyamatos üzemben (ventilátor / szivattyú hajtásakor) 150% I N legfeljebb 60 másodpercre PWM (impulzusszélesség-moduláció) frekvencia f PWM 4 / 8 / 12 / 16 khz Fordulatszám-tartomány Felbontás Csatlakozások n A n A [1/min] 1 [1/min] 4 mm 2 -es kapcsok Méretek Sz Ma Mé mm 3,5 9,5 5,9 in Tömeg m 2,5 kg 5,5 lb 150 (5.9) 295 (11.6) 330 (13.0) 306 (12.1) / M5 90 (3.5) 54559AXX 31. ábra: 0L kiviteli méretű MOVITRAC 07 méretlapja A kifogástalan hűtés biztosítására felül és alul is legalább 100 mm szabad hely legyen! Oldalsó szabad hely nem szükséges, a készülékek közvetlenül egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. 60 Üzemeltetési utasítás MOVITRAC 07

61 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz V AC / háromfázisú / 1-es kiviteli méret / 3,7 kw / 5,0 LE 32. ábra: MOVITRAC 07 / 1-es kiviteli méret / háromfázisú 230 V AC MOVITRAC 07A (háromfázisú hálózat) 037-2A Cikkszám Cikkszám LOGODrive-val együtt BEMENET Csatlakoztatási feszültség Megengedett tartomány U hál V AC U hál = 200 V AC - 10% V AC + 10% Hálózati frekvencia f hál 50/ 60 Hz +/- 5% Névleges háromfázisú hálózati áram ha U hál = 230 V AC KIMENET 100% I hál 125% I hál 12,9 A AC 16,1 A AC Kimeneti feszültség U N U hál Ajánlott motorteljesítmény állandó terhelésnél (ha U hál = 230 V AC ) Ajánlott motorteljesítmény négyzetes vagy túlterhelés nélküli állandó terhelésnél (ha U hál = 230 V AC ) P mot P mot 3,7 kw 5 LE 5,5 kw 7,5 LE Névleges kimeneti áram I N 14,5 A AC ha U hál = 230 V AC Minimális megengedett fékellenállásérték (4 negyedes üzem) R FékEll_min 27 Ω Üzemeltetési utasítás MOVITRAC 07 61

62 7 kva i P f n Hz Műszaki adatok A MOVITRAC 07 műszaki adatai MOVITRAC 07A (háromfázisú hálózat) 037-2A ÁLTALÁNOS ADATOK Veszteségi teljesítmény I N esetén P V 210 W Áramkorlát 125% I N folyamatos üzemben (ventilátor / szivattyú hajtásakor) 150% I N legfeljebb 60 másodpercre PWM (impulzusszélesség-moduláció) frekvencia f PWM 4 / 8 / 12 / 16 khz Fordulatszám-tartomány Felbontás n A n A [1/min] 1 [1/min] Csatlakozások Kapcsok 4 mm 2 Méretek Sz Ma Mé mm 4,1 12,4 5,7 in Tömeg m 3,5 kg 7,7 lb 33. ábra: 1-es kiviteli méretű MOVITRAC 07 méretlapja 05806AXX A kifogástalan hűtés biztosítására felül és alul is legalább 100 mm szabad hely legyen! Oldalsó szabad hely nem szükséges, a készülékek közvetlenül egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. 62 Üzemeltetési utasítás MOVITRAC 07

63 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz V AC / háromfázisú / 2-es kiviteli méret / 5,5... 7,5 kw / 7, LE 34. ábra: MOVITRAC 07 / 2-es kiviteli méret / háromfázisú 230 V AC MOVITRAC 07A (háromfázisú hálózat) 055-2A A Cikkszám Cikkszám LOGODrive-val együtt BEMENET Csatlakoztatási feszültség Megengedett tartomány U hál V AC U hál = 200 V AC - 10% V AC + 10% Hálózati frekvencia f hál 50/ 60 Hz +/- 5% Névleges háromfázisú hálózati áram ha U hál = 230 V AC KIMENET 100% I hál 19,5 A AC 27,4 A AC 125% I hál 24,4 A AC 34,3 A AC Kimeneti feszültség U N U hál Ajánlott motorteljesítmény állandó terhelésnél (ha U hál = 230 V AC ) Ajánlott motorteljesítmény négyzetes vagy túlterhelés nélküli állandó terhelésnél (ha U hál = 230 V AC ) P mot P mot 5,5 kw 7,5 LE 7,5 kw 10 LE 7,5 kw 10 LE 11 kw 15 LE Névleges kimeneti áram ha U hál = 230 V AC I N 22 A AC 29 A AC Minimális megengedett fékellenállásérték (4 negyedes üzem) R FékEll_min 12 Ω Üzemeltetési utasítás MOVITRAC 07 63

64 7 kva i P f n Hz Műszaki adatok A MOVITRAC 07 műszaki adatai MOVITRAC 07A (háromfázisú hálózat) 055-2A A ÁLTALÁNOS ADATOK Veszteségi teljesítmény I N esetén P V 300 W 380 W Áramkorlát 125% I N folyamatos üzemben (ventilátor / szivattyú hajtásakor) 150% I N legfeljebb 60 másodpercre PWM (impulzusszélesség-moduláció) frekvencia f PWM 4 / 8 / 12 / 16 khz Fordulatszám-tartomány Felbontás n A n A [1/min] 1 [1/min] Csatlakozások Kapcsok 4 mm 2 6 mm 2 Méretek Sz Ma Mé mm 5,1 13,2 7,7 in Tömeg m 6,6 kg 14,6 lb 35. ábra: 2-es kiviteli méretű MOVITRAC 07 méretlapja 05807AXX A kifogástalan hűtés biztosítására felül és alul is legalább 100 mm szabad hely legyen! Oldalsó szabad hely nem szükséges, a készülékek közvetlenül egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. 64 Üzemeltetési utasítás MOVITRAC 07

65 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz V AC / háromfázisú / 3-as kiviteli méret / kw / LE 36. ábra: MOVITRAC 07 / 3-as kiviteli méret / háromfázisú 230 V AC MOVITRAC 07A (háromfázisú hálózat) Cikkszám Cikkszám LOGODrive-val együtt BEMENET Csatlakoztatási feszültség Megengedett tartomány U hál V AC U hál = 200 V AC - 10% V AC + 10% Hálózati frekvencia f hál 50/ 60 Hz +/- 5% Névleges háromfázisú hálózati áram ha U hál = 230 V AC KIMENET 100% I hál 40,0 A AC 48,6 A AC 125% I hál 50,0 A AC 60,8 A AC Kimeneti feszültség U N U hál Ajánlott motorteljesítmény állandó terhelésnél (ha U hál = 230 V AC ) Ajánlott motorteljesítmény négyzetes vagy túlterhelés nélküli állandó terhelésnél (ha U hál = 230 V AC ) P mot P mot 11 kw 15 LE 15 kw 20 LE 15 kw 20 LE 22 kw 30 LE Névleges kimeneti áram I N 42 A AC 54 A AC ha U hál = 230 V AC Minimális megengedett fékellenállásérték (4 negyedes üzem) R FékEll_min 7,5 Ω 5,6 Ω Üzemeltetési utasítás MOVITRAC 07 65

66 7 kva i P f n Hz Műszaki adatok A MOVITRAC 07 műszaki adatai MOVITRAC 07A (háromfázisú hálózat) ÁLTALÁNOS ADATOK Veszteségi teljesítmény I N esetén P V 580 W 720 W Áramkorlát 125% I N folyamatos üzemben (ventilátor / szivattyú hajtásakor) 150% I N legfeljebb 60 másodpercre PWM (impulzusszélesség-moduláció) frekvencia f PWM 4 / 8 / 12 / 16 khz Fordulatszám-tartomány Felbontás n A n A [1/min] 1 [1/min] Csatlakozások Kapcsok 10 mm 2 16 mm 2 Méretek Sz Ma Mé mm 7,9 18,3 8,6 in Tömeg m 15 kg 33,1 lb 37. ábra: 3-as kiviteli méretű MOVITRAC 07 méretlapja 05808AXX A kifogástalan hűtés biztosítására felül és alul is legalább 100 mm szabad hely legyen! Oldalsó szabad hely nem szükséges, a készülékek közvetlenül egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. 66 Üzemeltetési utasítás MOVITRAC 07

67 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz V AC / háromfázisú / 4-es kiviteli méret / kw / LE 38. ábra: MOVITRAC 07 / 4-es kiviteli méret / háromfázisú 230 V AC MOVITRAC 07A (háromfázisú hálózat) Cikkszám Cikkszám LOGODrive-val együtt BEMENET Csatlakoztatási feszültség Megengedett tartomány U hál V AC U hál = 200 V AC - 10% V AC + 10% Hálózati frekvencia f hál 50/ 60 Hz +/- 5% Névleges háromfázisú hálózati áram ha U hál = 230 V AC KIMENET 100% I hál 72 A AC 86 A AC 125% I hál 90 A AC 107 A AC Kimeneti feszültség U N U hál Ajánlott motorteljesítmény állandó terhelésnél (ha U hál = 230 V AC ) Ajánlott motorteljesítmény négyzetes vagy túlterhelés nélküli állandó terhelésnél (ha U hál = 230 V AC ) P mot P mot 22 kw 30 LE 30 kw 40 LE 30 kw 40 LE 37 kw 50 LE Névleges kimeneti áram ha U hál = 230 V AC I N 80 A AC 95 A AC Minimális megengedett fékellenállásérték (4 negyedes üzem) R FékEll_min 3 Ω Üzemeltetési utasítás MOVITRAC 07 67

68 7 kva i P f n Hz Műszaki adatok A MOVITRAC 07 műszaki adatai MOVITRAC 07A (háromfázisú hálózat) ÁLTALÁNOS ADATOK Veszteségi teljesítmény I N esetén P V 1100 W 1300 W Áramkorlát 125% I N folyamatos üzemben (ventilátor / szivattyú hajtásakor) 150% I N legfeljebb 60 másodpercre PWM (impulzusszélesség-moduláció) frekvencia f PWM 4 / 8 / 12 / 16 khz Fordulatszám-tartomány Felbontás n A n A [1/min] 1 [1/min] Csatlakozások Kapcsok 25 mm 2 35 mm 2 Méretek Sz Ma Mé mm 11,0 20,6 8,7 in Tömeg m 27 kg 59,5 lb 39. ábra: 4-es kiviteli méretű MOVITRAC 07 méretlapja 05809AXX A kifogástalan hűtés biztosítására felül és alul is legalább 100 mm szabad hely legyen! Oldalsó szabad hely nem szükséges, a készülékek közvetlenül egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. 68 Üzemeltetési utasítás MOVITRAC 07

69 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz 7 400/500 V AC / háromfázisú / 0M kiviteli méret / 0, ,1 kw / 0, ,5 LE 40. ábra: MOVITRAC 07 / 0M kiviteli méret / háromfázisú 400/500 V AC MOVITRAC 07A (háromfázisú hálózat) 005-5A A A Cikkszám Cikkszám LOGODrive-val együtt x BEMENET Csatlakoztatási feszültség Megengedett tartomány U hál V AC U hál = 380 V AC - 10% V AC + 10% Hálózati frekvencia f hál 50/ 60 Hz +/- 5% Névleges háromfázisú hálózati áram ha U hál = 400 V AC KIMENET 100% I hál 1,8 A AC 2,2 A AC 2,8 A AC 125% I hál 2,3 A AC 2,6 A AC 3,5 A AC Kimeneti feszültség U N U hál Ajánlott motorteljesítmény állandó terhelésnél (ha U hál = 400 V AC ) Ajánlott motorteljesítmény négyzetes vagy túlterhelés nélküli állandó terhelésnél (ha U hál = 400 V AC ) P mot P mot 0,55 kw 0,75 LE 0,75 kw 1,0 LE 0,75 kw 1,0 LE 1,1 kw 1,5 LE 1,1 kw 1,5 LE 1,5 kw 2,0 LE Névleges kimeneti áram I N 2,0 A AC 2,4 A AC 3,1 A AC ha U hál = 400 V AC Minimális megengedett fékellenállásérték (4 negyedes üzem) R FékEll_min 68 Ω Üzemeltetési utasítás MOVITRAC 07 69

70 7 kva i P f n Hz Műszaki adatok A MOVITRAC 07 műszaki adatai MOVITRAC 07A (háromfázisú hálózat) 005-5A A A ÁLTALÁNOS ADATOK Veszteségi teljesítmény I N esetén P V 42 W 48 W 58 W Áramkorlát 125% I N folyamatos üzemben (ventilátor / szivattyú hajtásakor) 150% I N legfeljebb 60 másodpercre PWM (impulzusszélesség-moduláció) frekvencia f PWM 4 / 8 / 12 / 16 khz Fordulatszám-tartomány Felbontás Csatlakozások n A n A [1/min] 1 [1/min] 4 mm 2 -es kapcsok Méretek Sz Ma Mé mm 3,5 9,6 5,9 in Tömeg m 2,0 kg 4,4 lb 150 (5.9) 245 (9.6) 280 (11.0) 256 (10.1) / M5 90 (3.5) 54560AXX 41. ábra: 0M kiviteli méretű MOVITRAC 07 méretlapja A kifogástalan hűtés biztosítására felül és alul is legalább 100 mm szabad hely legyen! Oldalsó szabad hely nem szükséges, a készülékek közvetlenül egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. 70 Üzemeltetési utasítás MOVITRAC 07

71 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz 7 400/500 V AC / háromfázisú / 0L kiviteli méret / 1,5... 4,0 kw / 2,0... 5,0 LE 42. ábra: MOVITRAC 07 / 0L kiviteli méret / háromfázisú 400/500 V AC MOVITRAC 07A (háromfázisú hálózat) 015-5A A A A Cikkszám Cikkszám LOGODrive-val együtt BEMENET Csatlakoztatási feszültség Megengedett tartomány U hál V AC U hál = 380 V AC - 10% V AC + 10% Hálózati frekvencia f hál 50/ 60 Hz +/- 5% Névleges háromfázisú hálózati áram ha U hál = 400 V AC KIMENET 100% I hál 3,6 A AC 5,0 A AC 6,3 A AC 8,6 A AC 125% I hál 4,5 A AC 6,2 A AC 7,9 A AC 10,7 A AC Kimeneti feszültség U N U hál Ajánlott motorteljesítmény állandó terhelésnél (ha U hál = 400 V AC ) Ajánlott motorteljesítmény négyzetes vagy túlterhelés nélküli állandó terhelésnél (ha U hál = 400 V AC ) P mot 1,5 kw 2,0 LE 2,2 kw 3,0 LE 3,0 kw 4,0 LE 4,0 kw 5,0 LE P mot 2,2 kw 3,0 LE 3,0 kw 4,0 LE 4,0 kw 5,0 LE 5,5 kw 7,5 LE Névleges kimeneti áram ha U hál = 400 V AC I N 4,0 A AC 5,5 A AC 7,0 A AC 9,5 A AC Minimális megengedett fékellenállásérték (4 negyedes üzem) R FékEll_min 68 Ω Üzemeltetési utasítás MOVITRAC 07 71

72 7 kva i P f n Hz Műszaki adatok A MOVITRAC 07 műszaki adatai MOVITRAC 07A (háromfázisú hálózat) 015-5A A A A ÁLTALÁNOS ADATOK Veszteségi teljesítmény I N esetén P V 74 W 97 W 123 W 155 W Áramkorlát 125% I N folyamatos üzemben (ventilátor / szivattyú hajtásakor) 150% I N legfeljebb 60 másodpercre PWM (impulzusszélesség-moduláció) frekvencia f PWM 4 / 8 / 12 / 16 khz Fordulatszám-tartomány Felbontás Csatlakozások n A n A [1/min] 1 [1/min] 4 mm 2 -es kapcsok Méretek Sz Ma Mé mm 3,5 11,6 5,9 in Tömeg m 2,5 kg 5,5 lb 150 (5.9) 295 (11.6) 330 (13.0) 306 (12.1) / M5 90 (3.5) 54559AXX 43. ábra: 0L kiviteli méretű MOVITRAC 07 méretlapja A kifogástalan hűtés biztosítására felül és alul is legalább 100 mm szabad hely legyen! Oldalsó szabad hely nem szükséges, a készülékek közvetlenül egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. 72 Üzemeltetési utasítás MOVITRAC 07

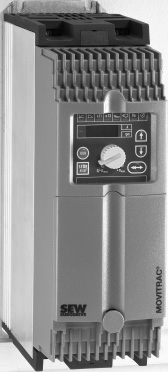

73 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz 7 400/500 V AC / háromfázisú / 2S kiviteli méret / 5,5... 7,5 kw / 7, LE 44. ábra: MOVITRAC 07 / 2S kiviteli méret / háromfázisú 400/500 V AC MOVITRAC 07A (háromfázisú hálózat) 055-5A A Cikkszám Cikkszám LOGODrive-val együtt BEMENET Csatlakoztatási feszültség Megengedett tartomány U hál V AC U hál = 380 V AC - 10% V AC + 10% Hálózati frekvencia f hál 50/ 60 Hz +/- 5% Névleges háromfázisú hálózati áram ha U hál = 400 V AC KIMENET 100% I hál 11,3 A AC 14,4 A AC 125% I hál 14,1 A AC 18,0 A AC Kimeneti feszültség U N U hál Ajánlott motorteljesítmény állandó terhelésnél (ha U hál = 400 V AC ) Ajánlott motorteljesítmény négyzetes vagy túlterhelés nélküli állandó terhelésnél (ha U hál = 400 V AC ) P mot P mot 5,5 kw 7,5 LE 7,5 kw 10 LE 7,5 kw 10 LE 11 kw 15 LE Névleges kimeneti áram ha U hál = 400 V AC I N 12,5 A AC 16 A AC Minimális megengedett fékellenállásérték (4 negyedes üzem) R FékEll_min 47 Ω Üzemeltetési utasítás MOVITRAC 07 73

74 7 kva i P f n Hz Műszaki adatok A MOVITRAC 07 műszaki adatai MOVITRAC 07A (háromfázisú hálózat) 055-5A A ÁLTALÁNOS ADATOK Veszteségi teljesítmény I N esetén P V 220 W 290 W Áramkorlát 125% I N folyamatos üzemben (ventilátor / szivattyú hajtásakor) 150% I N legfeljebb 60 másodpercre PWM (impulzusszélesség-moduláció) frekvencia f PWM 4 / 8 / 12 / 16 khz Fordulatszám-tartomány Felbontás n A n A [1/min] 1 [1/min] Csatlakozások Kapcsok 4 mm 2 Méretek Sz Ma Mé mm 4,1 13,2 8,1 in Tömeg m 5,0 kg 11,0 lb 45. ábra: 2S kiviteli méretű MOVITRAC 07 méretlapja 05811AXX A kifogástalan hűtés biztosítására felül és alul is legalább 100 mm szabad hely legyen! Oldalsó szabad hely nem szükséges, a készülékek közvetlenül egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. 74 Üzemeltetési utasítás MOVITRAC 07

75 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz 7 400/500 V AC / háromfázisú / 2-es kiviteli méret / 11 kw / 15 LE 46. ábra: MOVITRAC 07 / 2-es kiviteli méret / háromfázisú 400/500 V AC MOVITRAC 07A (háromfázisú hálózat) 110-5A Cikkszám Cikkszám LOGODrive-val együtt BEMENET Csatlakoztatási feszültség Megengedett tartomány U hál V AC U hál = 380 V AC - 10% V AC + 10% Hálózati frekvencia f hál 50/ 60 Hz +/- 5% Névleges háromfázisú hálózati áram ha U hál = 400 V AC KIMENET 100% I hál 125% I hál 21,6 A AC 27,0 A AC Kimeneti feszültség U N U hál Ajánlott motorteljesítmény állandó terhelésnél (ha U hál = 400 V AC ) Ajánlott motorteljesítmény négyzetes vagy túlterhelés nélküli állandó terhelésnél (ha U hál = 400 V AC ) P mot P mot 11 kw 15 LE 15 kw 20 LE Névleges kimeneti áram I N 24 A AC ha U hál = 400 V AC Minimális megengedett fékellenállásérték (4 negyedes üzem) R FékEll_min 22 Ω Üzemeltetési utasítás MOVITRAC 07 75

76 7 kva i P f n Hz Műszaki adatok A MOVITRAC 07 műszaki adatai MOVITRAC 07A (háromfázisú hálózat) 110-5A ÁLTALÁNOS ADATOK Veszteségi teljesítmény I N esetén P V 400 W Áramkorlát 125% I N folyamatos üzemben (ventilátor / szivattyú hajtásakor) 150% I N legfeljebb 60 másodpercre PWM (impulzusszélesség-moduláció) frekvencia f PWM 4 / 8 / 12 / 16 khz Fordulatszám-tartomány Felbontás n A n A [1/min] 1 [1/min] Csatlakozások Kapcsok 4 mm 2 Méretek Sz Ma Mé mm 5,1 13,2 7,7 in Tömeg m 6,6 kg 14,6 lb 47. ábra: 2-es kiviteli méretű MOVITRAC 07 méretlapja 05807AXX A kifogástalan hűtés biztosítására felül és alul is legalább 100 mm szabad hely legyen! Oldalsó szabad hely nem szükséges, a készülékek közvetlenül egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. 76 Üzemeltetési utasítás MOVITRAC 07

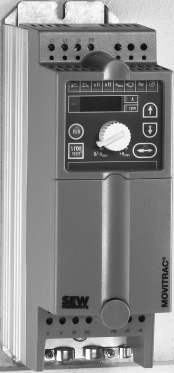

77 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz 7 400/500 V AC / háromfázisú / 3-as kiviteli méret / kw / LE 48. ábra: MOVITRAC 07 / 3-as kiviteli méret / háromfázisú 400/500 V AC MOVITRAC 07 (háromfázisú hálózat) Cikkszám x Cikkszám LOGODrive-val együtt BEMENET Csatlakoztatási feszültség Megengedett tartomány U hál V AC U hál = 380 V AC - 10% V AC + 10% Hálózati frekvencia f hál 50/ 60 Hz +/- 5% Névleges háromfázisú hálózati áram ha U hál = 400 V AC KIMENET 100% I hál 28,8 A AC 41,4 A AC 54,0 A AC 125% I hál 36,0 A AC 51,7 A AC 67,5 A AC Kimeneti feszültség U N U hál Ajánlott motorteljesítmény állandó terhelésnél (ha U hál = 400 V AC ) Ajánlott motorteljesítmény négyzetes vagy túlterhelés nélküli állandó terhelésnél (ha U hál = 400 V AC ) P mot P mot 15 kw 20 LE 22 kw 30 LE 22 kw 30 LE 30 kw 40 LE 30 kw 40 LE 37 kw 50 LE Névleges kimeneti áram ha U hál = 400 V AC I N 32 A AC 46 A AC 60 A AC Minimális megengedett fékellenállásérték (4 negyedes üzem) R FékEll_min 15 Ω 12 Ω Üzemeltetési utasítás MOVITRAC 07 77

78 7 kva i P f n Hz Műszaki adatok A MOVITRAC 07 műszaki adatai MOVITRAC 07 (háromfázisú hálózat) ÁLTALÁNOS ADATOK Veszteségi teljesítmény I N esetén P V 550 W 750 W 950 W Áramkorlát 125% I N folyamatos üzemben (ventilátor / szivattyú hajtásakor) 150% I N legfeljebb 60 másodpercre PWM (impulzusszélesség-moduláció) frekvencia f PWM 4 / 8 / 12 / 16 khz Fordulatszám-tartomány Felbontás n A n A [1/min] 1 [1/min] Csatlakozások Kapcsok 6 mm 2 10 mm 2 16 mm 2 Méretek Sz Ma Mé mm 7,9 18,3 8,6 in Tömeg m 15 kg 33,1 lb 49. ábra: 3-as kiviteli méretű MOVITRAC 07 méretlapja 05808AXX A kifogástalan hűtés biztosítására felül és alul is legalább 100 mm szabad hely legyen! Oldalsó szabad hely nem szükséges, a készülékek közvetlenül egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. 78 Üzemeltetési utasítás MOVITRAC 07

79 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz 7 400/500 V AC / háromfázisú / 4-as kiviteli méret / kw / LE 50. ábra: MOVITRAC 07 / 4-es kiviteli méret / háromfázisú 400/500 V AC MOVITRAC 07 (háromfázisú hálózat) Cikkszám Cikkszám LOGODrive-val együtt BEMENET Csatlakoztatási feszültség Megengedett tartomány U hál V AC U hál = 380 V AC - 10% V AC + 10% Hálózati frekvencia f hál 50/ 60 Hz +/- 5% Névleges háromfázisú hálózati áram ha U hál = 400 V AC KIMENET 100% I hál 65,7 A AC 80,1 A AC 125% I hál 81,9 A AC 100,1 A AC Kimeneti feszültség U N U hál Ajánlott motorteljesítmény állandó terhelésnél (ha U hál = 400 V AC ) Ajánlott motorteljesítmény négyzetes vagy túlterhelés nélküli állandó terhelésnél (ha U hál = 400 V AC ) P mot P mot 37 kw 50 LE 45 kw 60 LE 45 kw 60 LE 55 kw 75 LE Névleges kimeneti áram ha U hál = 400 V AC I N 73 A AC 89 A AC Minimális megengedett fékellenállásérték (4 negyedes üzem) R FékEll_min 6 Ω Üzemeltetési utasítás MOVITRAC 07 79

80 7 kva i P f n Hz Műszaki adatok A MOVITRAC 07 műszaki adatai MOVITRAC 07 (háromfázisú hálózat) ÁLTALÁNOS ADATOK Veszteségi teljesítmény I N esetén P V 1200 W 1400 W Áramkorlát 125% I N folyamatos üzemben (ventilátor / szivattyú hajtásakor) 150% I N legfeljebb 60 másodpercre PWM (impulzusszélesség-moduláció) frekvencia f PWM 4 / 8 / 12 / 16 khz Fordulatszám-tartomány Felbontás n A n A [1/min] 1 [1/min] Csatlakozások Kapcsok 25 mm 2 35 mm 2 Méretek Sz Ma Mé mm 11,0 20,6 8,7 in Tömeg m 27 kg 59,5 lb 51. ábra: 4-es kiviteli méretű MOVITRAC 07 méretlapja 05809AXX A kifogástalan hűtés biztosítására felül és alul is legalább 100 mm szabad hely legyen! Oldalsó szabad hely nem szükséges, a készülékek közvetlenül egymás mellé sorolhatók. Ügyeljen arra, hogy a légáramlást vezetékek vagy más szerelési anyagok ne zavarják. Akadályozza meg, hogy más készülékek távozó meleg hűtőlevegője a készülékre kerüljön. 80 Üzemeltetési utasítás MOVITRAC 07

81 Műszaki adatok A MOVITRAC 07 műszaki adatai kva i P f n Hz 7 0S, 0M, 0L kiviteli méretű MOVITRAC 07 tartósínes rögzítésre (opcionális tartozék) 52. ábra: MOVITRAC 07 méretlap tartósínes rögzítéshez (opcionális tartozék) 04329AXX MOVITRAC V AC Méretek A B C mm 3,5 7,2 5,9 in Rögzítés b / c / d / e 141 mm / 162 mm / 152 mm (M4) / 14,75 mm 5,6 in / 6,4 in / 6,0 in (M4) / 0,6 in mm 3,5 9,5 5,9 in 250 mm / 162 mm / 261 mm (M4) / 14,75 mm 9,8 in / 6,4 in / 10,3 in (M4) / 0,6 in Kiviteli méret 0S 0L MOVITRAC /500 V AC Méretek A B C mm 3,5 9,7 5,9 in Rögzítés b / c / d / e 200 mm / 162 mm / 211 mm (M4) / 14,75 mm 7,9 in / 8,7 in / 8,3 in (M4) / 0,6 in mm 3,5 9,5 5,9 in 250 mm / 162 mm / 261 mm (M4) / 14,75 mm 9,8 in / 6,4 in / 10,3 in (M4) / 0,6 in Kiviteli méret 0M 0L Üzemeltetési utasítás MOVITRAC 07 81

82 8 Módosítási index 8 Módosítási index Az alábbiakban az egyes fejezetek módosításait tüntetjük fel. A készülék 3-as kiviteli méret: Tárgymutató helyesbítve. felépítése 4-es kiviteli méret: Tárgymutató helyesbítve. Szállítási terjedelem: Mellékelt szállítási tételek / 2S kiviteli méret. Telepítés "Érvéghüvelyek" szakasz törölve. "Hálózati PE csatlakozás" szakasz bővítve. "Árnyékolás és földelés" szakasz bővítve. "Kapcsolt induktivitás" szakasz beszúrva. "HD kimeneti fojtótekercs" szakasz bővítve. "UL szerinti telepítés" fejezet: Adatok a MOVITRAC és frekvenciaváltóhoz. "Érintés ellen védő burkolat" szakasz beszúrva a 2S kiviteli méretnél. Üzembe helyezés "VFC" szakasz: Csoporthajtásokra vonatkozó tudnivalók beszúrva. Üzemeltetés és "Állapotkijelzések" fejezet beszúrva. szerviz "A készülék állapotkódjai" fejezet beszúrva. Műszaki adatok Műszaki adatok beszúrva a 400/500 V-os 4-es kiviteli mérethez. 82 Üzemeltetési utasítás MOVITRAC 07
