1 TÉRINFORMATIKA II. Dr. Kulcsár Balázs egyetemi docens Debreceni Egyetem Műszaki Kar Műszaki Alaptárgyi Tanszék

2 TÉRINFORMATIKAI SZOFTVEREK

3 ArcGIS Az ArcGIS Desktop az Egyesült Államokban, 1969-ben alapított Environmental System Research Institute (ESRI) különböző felhasználói szintekhez igazítható térinformatikai szoftvere ( Térinformatikai feladatok megoldásához egy szoftver ismerete szükséges, de nem elégséges feltétel; műveléséhez számos általános informatikai ismeretre, elsősorban adatbázis kezelési és térképészeti tudásra van szükség. A térinformatikát a különböző források eltérő módon definiálják, de a térbeliség minden esetben kiemelt helyen szerepel. A térinformatika az informatikának egy olyan ága, ahol a hely szerepe döntő fontosságú. Egyszerűbben: a térinformatika a relációs adatbázis-kezelés téradatokra való kiterjesztése, ahol a hely tágabb értelemben vett kulcsmező.

4 ArcGIS Az ArcGIS a következő szoftverek ismeretét feltételezi: - Windows - térinformatikai és CAD - MS Asses - SQL alapismeretek Az ArcGIS Desktop szoftvercsomag és a hozzá kapcsolódó eszközök a megszokott Windows-felülettel rendelkeznek. A szoftver megtanulásánál elsőként az adatra, annak tárolási formáira, logikai szerkezetére és csoportosítási lehetőségeire kell koncentrálni. Ha megértjük a szoftver mögött álló adatszerkezeti, adatszervezési koncepciót, akkor a funkcionalitás megismerése könnyebb feladat.

5 ArcGIS A térinformatikai projekt munkafázisai: - A feladat megfogalmazása - Adatfelmérés - Adat- és folyamatmodell tervezése - Adatgyűjtés, konverzió, adatrögzítés - Téradat feldolgozás - Elemzés, térbeli kapcsolatok - Megjelenítés

6 ERDAS Imagine 1972-ben állították pályára az első Landsat műholdat (ERTS néven), melynek alapvető célja az erőforrás-kutatás volt. A rendszer a kor számítástechnikai fejlettségéhez képest nagy mennyiségben és felbontásban szolgáltatta az adatokat (képeket), melyeknek gyors és hatékony feldolgozása ösztönzőleg hatott a raszteres térinformatikai rendszerek kifejlesztésére. Korábban az űr- és légifelvétel-alapú raszteres térinformatika nyújtotta lehetőségeket csak a fejlettebb országok főleg állami finanszírozással tudták használni, először túlnyomórészt katonai célokra (pl. az USA kémműholdjai), majd polgári célú tematikus térképezésre (pl. CORINE program). Napjainkra a légifelvétel és az űrfelvétel standard bemeneti adattá válik, mert a megjelenítésükhöz és feldolgozásukhoz szükséges hardverek és szoftverek, sőt maguk a képek is szélesebb tömegek számára váltak elérhetővé.

7 ERDAS Imagine Manapság már szinte valamennyi GPS szoftver meg tud jeleníteni képeket és egyes esetekben műveleteket is tud végezni velük. A térinformatikának egy új ága a képinformatika (Geographic Imaging) vagy tér-kép informatika bontakozott ki. Az ERDAS Imagine az azonos nevű amerikai szoftverfejlesztő cég 1978-ban készített, digitális képfeldolgozásra alkalmas terméke. Története több téren hasonlít az ESRI termékekéhez. Ami az ESRI a vektoros térinformatikába, az az ERDAS a raszteres adatok kezelésében. Nem régen a cég az optikáiról híres német Leica tulajdonába került, és ma már Leica Geosystems névvel a képfeldolgozás egyik piacvezető szoftvere.

8 ERDAS Imagine Az ERDAS Imagine 9.0 moduláris felépítésű szoftver, három kiépítettségi szinten vehető meg, az Imagine Essentials, Imagine Advantage, és Imagine Professional változatok, melyek leírása elérhető:

9 ERDAS Imagine Az Essential modul (alapmodul) a megjelenítési és az alap elemzési eszközöket tartalmazza. Képes a raszteres és vektoros állományok együttes megjelenítésére, szerkesztésére, térképszerkesztésre, egyszerű osztályozásra, különböző formátumok importálására és exportálására, alapvető geometriai korrekciós és konverziós eljárások futtatására. Az Advantage modul a középső változat, mely természetesen tartalmazza az Essential modul teljes eszközkészletét, kiegészülve geo- és ortokorrekciós eszközökkel, a mozaikolás eszköztárával, fejlett térbeli elemzési és képfeldolgozási eszközökkel. A Professional változat hordozza a teljes eszközkészletet, mely a modellépítés, radarképelemzés, eszközeivel és kibővített osztályozási algoritmuskészlettel rendelkezik.

10 ER Mapper Az ER Mapper az ausztrál Earth Resource Mapping cég által kifejlesztett és forgalmazott raszteres térinformatikai szoftver. Fejlesztése még az as években kezdődött, az utolsó szoftver verzió (2006) száma 7.1-es. Az aktuális verzió 14 napos próbaváltozata és hasznos ingyenes segédprogramok, így az ER Mapper által létrehozott munka- és eredményfájlok megjelenítésére alkalmas ER Viewer szoftver ingyenes regisztráció után szabadon letölthető: honlapról. Alkalmazása: Az ER Mapper elsődleges funkciója a különböző raszteres adatbázisok közös, integrált kezelése és értelmezése. Az adatbázisok adattárolási formátumukban, illetve térképi vetületükben eltérhetnek, az ezek közötti integrálási képesség a szoftver egyik fő erénye. A szoftver speciális raszteres állományként igen jól kezeli a domborzatot lehetőséget teremtve a háromdimenziós ábrázolások ehhez kapcsolódó speciális esetének kezelésére.

11 ER Mapper Alkalmazása: Függvénykapcsolatot képes létrehozni az adatbázisok raszteres rétegei között, így oldva meg a térbeli információk egymáshoz rendelését, a térinformatika egyik fő feladatát. Képes alapvető és összetettebb képfeldolgozási műveletek végrehajtására, de természetesen nem az Adobe Fotoshop vagy a GIMP által kínált kényelmi szolgáltatásokkal.

12 GeoMedia A GeoMedia Professional (GMPro) térinformatikai szoftverrendszer, amellyel georeferált környezetben végezhetők az adatnyerés, adatfeldolgozás, adattárolás, adatelemzés és megjelenítés feladatai. A GeoMedia Professional (GMPro) az Intergraph Corporation technológiájára épített GIS szoftver, amely Windows operációs rendszerekkel használható. A program a GIS-adatgyűjtés kifinomult eszköze, amellyel a teljes GISadatbázis felépíthető. A GeoMedia Professional egy megjelenítő és elemző eszköz, ami egyetlen munkakörnyezetben képes egyesíteni a különböző forrásból származó, eltérő formátumú és vetületi rendszerű informatikai adatokat. A szoftverrel összetett lekérdezések végezhetők mind térbeli, mind attribútum-adatokra, valamint bármilyen térkép is elkészíthető. A GMPro teljes körű nyomtatási lehetőséget is biztosít.

13 MapInfo A MapInfo az amerikai MapInfo Ltd. térinformatikai szoftverterméke. Funkcionalitását tekintve egy olyan speciális szoftver, amely alfanumerikus (relációs) és grafikus adatok (digitális térképek) egyidejű használatára, és az adatok elemzésére, megjelenítésére képes. Számos kiegészítő alkalmazás áll rendelkezésre az alapmodellen túl. Ezek révén a kapcsolódó problémakörök megoldására is lehetőség nyílik. A legfrissebb információkat és a kapcsolódó szoftverek leírásait a cég weboldalán olvashatjuk:

14 Surfer A Surfer egy rácsalapú izovonalas és 3D-s felülettérkép-készítő és felülettérkép-ábrázoló program, amely a Golden Software, Inc. Colorado terméke. A legfrissebb információkat a cég weboldala tartalmazza:

15 Surfer Az izovonalas térképek, a vektortérképek, a háromdimenziós drótkeret- (dróthálós) és felülettérképek, valamint a rácsalapú rasztertérképek és az árnyékolt domborzattérképek elkészítéséhez a Surfer minden esetben ún. rácsot használ. A rács elkészítéséhez a felhasználó által az adatállományban rögzített, véletlenszerű elhelyezkedésű X és Y koordinátákkal rendelkező Z értéket használja fel, melyekből különböző matematikai eljárásokkal generálja a rácsot. Az így előállított szabályos térközű (négyszög) rács egyes soraiban azonos X koordinátájú rácspontok lesznek, a rácspontok Z értékét a program az eredeti adatok Z értékéből matematikai becslési módszerekkel (interpolációval és/vagy extrapolációval) számítja ki. Egy felület rácsállományának létrehozásakor egy X, Y koordinátapárhoz az adott eljárás során csak egy Z érték rendelhető. Természetesen az adatállományban egy X, Y koordinátapárhoz csatolva több Z érték is tartozhat, melyekből egy ismételt eljárással újabb rácsállományok generálhatók.

16 KÖSZÖNÖM A FIGYELMET!

17 GEOMATICA Get More From Imagery Geomatica is a powerful geospatial image processing software suite used by professionals, researchers and students around the world for fast and accurate image analysis and production. Geomatica provides visualization tools, support for the latest satellite and aerial sensors, and over 550 algorithms to manipulate and extract information from imagery and related geospatial data. Geomatica provides powerful workflows for ortho/mosaic through OrthoEngine, and automation capability with our open source Python API, Easi and Modeler. Get More From képekkel Geomatica egy erőteljes térbeli képfeldolgozó szoftvercsomag szakemberek által használt, a kutatók és a diákok a világ minden tájáról a gyors és pontos képelemző és a termelés. Geomatica biztosít vizualizációs eszközökkel, támogatja a legújabb műholdas és légi érzékelők, és több mint 550 algoritmusok manipulálni és információk kinyerése képekkel és a hozzá kapcsolódó térinformatikai adatokat. Geomatica nyújt hatékony munkafolyamatokat orto / mozaik keresztül OrthoEngine és automatizálási képesség a nyílt forráskódú Python API, Easi és modellező.

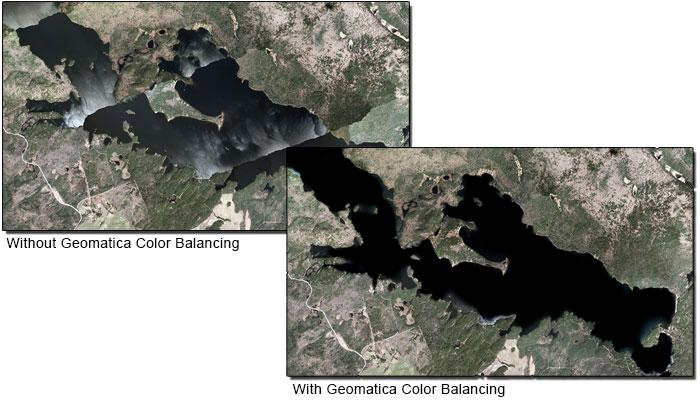

18 Better Mosaics / Jobb mozaikok GEOMATICA

19 GEOMATICA Better Mosaics In Geomatica 2015, new methods have been developed to produce a more accurate color balancing model that provides consistently pleasing results, with expanded manual tools for editing. Now, seamless mosaics can be produced regardless of seasonal anomalies, time-of-capture differences, or even differences in imaging sensors. Furthermore, interface improvements and overall workflow enhancements eliminate the need for post-mosaic editing in other software. jobb mozaikok Ebben Geomatica 2015 új módszert fejlesztettek ki, hogy minél pontosabb színbalansz modell, amely következetesen kellemes eredményeket, kibővített kézi szerszámok szerkesztésre. Most, zökkenőmentes mozaik lehet előállítani, függetlenül a szezonális rendellenességek, time-of-capture különbségek, sőt különbségek képérzékelők. Továbbá interface fejlesztések és a teljes munkafolyamat fejlesztések, így nincs szükség utólagos mozaik szerkesztő más szoftver.

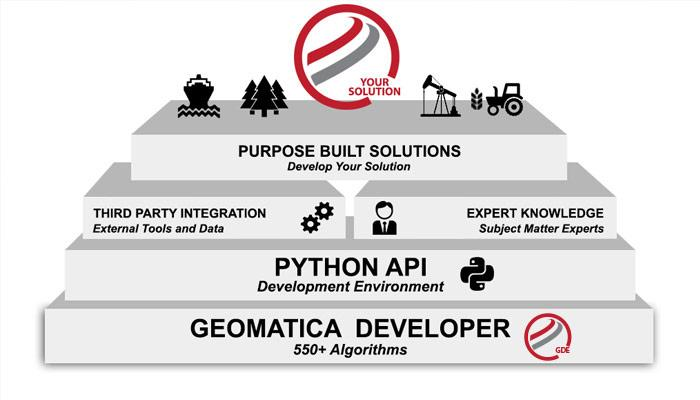

20 Powerful Platform / Erőteljes Platform GEOMATICA

21 GEOMATICA Powerful Platform Geomatica is a powerful and modular platform designed to exist at the core of your geospatial business. Hundreds of processing functions optimized for performance and accuracy are assembled and integrated to support image analysis, ortho-mosaic production, and workflow automation to generate intelligent business products, or customize your output for any number of market demands. erőteljes Platform Geomatica van egy erős és moduláris platform célja, hogy létezik a lényege a térinformatikai vállalkozás. Több száz feldolgozó funkciók optimális teljesítmény és pontosság össze és integrált támogató képelemző, orto-mozaik termelés, és a munkafolyamat automatizálása elgondolkodtató üzleti termékek, vagy személyre szabhatja kimeneti tetszőleges számú piaci igényeket.

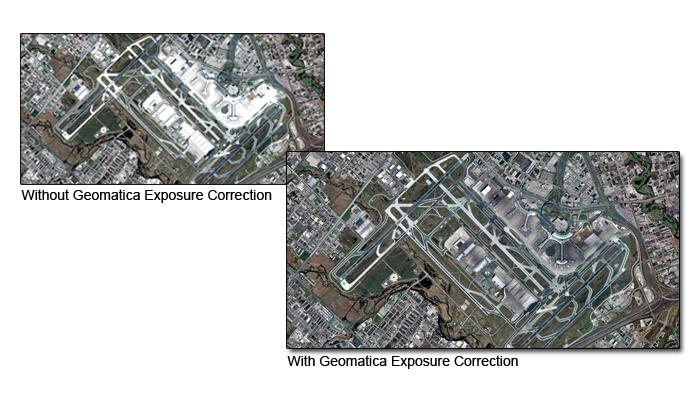

22 GEOMATICA Exposure Correction / Az expozíció korrekció

23 GEOMATICA Exposure Correction In Geomatica 2015, you can decrease brightness on over-exposed pixels with to improve the visibility of lost details. Ideally suited to improve large mosaics as a postprocessing step, this new algorithm was developed specifically to create better-looking images by giving you the control to adjust exposure variances in any image. Az expozíció korrekció Ebben Geomatica 2015, akkor fényerejének csökkentéséhez túlexponált pixel láthatóságának javítása az elveszett adatokat. Ideális, hogy javítsa a nagy mozaikokkal utáni feldolgozási lépés, az új algoritmust fejlesztettek kifejezetten, hogy jobb minőségű képeket azáltal, hogy a szabályozás az expozíció beállításához ingadozásai a képeken.

24 New Sensors / Új érzékelők GEOMATICA

25 GEOMATICA New Sensors Geomatica supports all major commercial sensors and many others as well. We work closely with data providers so you can rely on timely support for any new commercial platforms. Geomatica 2015 adds support for 30cm-resolution WorldView-3 (Optical) and Kompsat-5 (Synthetic Aperture Radar- SAR) among others. új érzékelők Geomatica támogatja az összes jelentős kereskedelmi érzékelők és még sokan mások is. Szorosan együttműködünk adatszolgáltatók így tud támaszkodni a támogatás időben minden új kereskedelmi platformokon. Geomatica 2015 már támogatja a 30cmfelbontású világkép-3 (optikai) és Kompsat-5 (Synthetic Aperture Radar- SAR) többek között.

26 Atmospheric Correction GEOMATICA jellemzői / GEOMATICA features Geomatica now features leading edge Atmospheric Correction workflows that automatically detect cloud and haze within your imagery. Automated metadata extraction will greatly improve the speed and accuracy of your workflow and allow you to produce seamless mosaics in cloud plagued areas quickly and intuitively. légköri korrekció Geomatica most funkciók élvonalbeli légköri korrekció munkafolyamatok automatikusan észleli felhő és pára belül képeit. Automatizált metaadatok nagymértékben növeli a sebességet és a pontosságot a munkafolyamat, és lehetővé teszi, hogy készítsen zökkenőmentes mozaik felhő sújtja területeken gyorsan és intuitív módon.

27 GEOMATICA jellemzői / GEOMATICA features Largest File & Sensor Support Available Geomatica utilizes Generic Database (GDB) Technology to directly read and write raster, vector and other information from an extensive list of supported file formats allowing quick and direct access to data. Access the list of GDB supported formats Legnagyobb Fájl-Sensor Support Elérhető Geomatica hasznosítja Generic Database (GDB) technológia, hogy közvetlenül írni és olvasni raszter, vektor és egyéb információkat egy részletes listát a támogatott fájlformátumok lehetővé teszi a gyors és közvetlen hozzáférést az adatokhoz. Kapcsolódás a lista GDB támogatott formátumok

28 GEOMATICA jellemzői / GEOMATICA features DEM Extraction Extracting high quality, high resolution Digital Elevation Models from the newest sensors (WorldView-2, Pleiades, GeoEye) is easier and faster than ever, and now features completely new algorithms which are OpenMP enabled. Work with 100 s or 1,000s of stereo pairs, ingest billions of Lidar points, contour lines and other elevation data to create seamless elevation models. DEM Extraction Kicsomagolása kiváló minőségű, nagy felbontású domborzatmodellek a legújabb érzékelők (világkép-2, Fiastyúk GeoEye) könnyebb és gyorsabb, mint valaha, és most funkciók teljesen új algoritmusok, amelyek OpenMP engedélyezve. Bízza 100 vagy a 1000 s sztereoszkópikus párok, lenyelik milliárd LIDAR pontok, szintvonalak és egyéb magassági adatokat létrehozni zökkenőmentes domborzatmodellekből.

29 GEOMATICA jellemzői / GEOMATICA features Advanced Synthetic Aperture Radar Analysis PCI has a long and rich tradition of developing tools for SAR Sensors. SAR is a particularly attractive tool for many applications because of its ability to collect fine resolution imagery in all illumination and weather conditions. Visit our SAR resource page Find out more about the Radar Suite Advanced Synthetic Aperture Radar Elemzés PCI hosszú és gazdag hagyománya eszközök kialakítása SAR érzékelők. SAR egy különösen vonzó eszköz a sok alkalmazás, mert képes összegyűjteni finom felbontású képekkel minden megvilágítás és időjárási körülmények között. Látogassa meg a SAR erőforrás oldal Tudjon meg többet a radar Suite

30 KÖSZÖNÖM A FIGYELMET!
