SZÁMÍTÓGÉP ÖSSZESZERELÉSE témakör

Átírás

1 INCZÉDY GYÖRGY SZAKKÖZÉPISKOLA, SZAKISKOLA ÉS KOLLÉGIUM SZÁMÍTÓGÉP ÖSSZESZERELÉSE témakör INFORMATIKAI RENDSZERGAZDA SZAKKÉPESÍTÉSHEZ TANÁRI PREZENTÁCIÓ KÖVETELMÉNYMODUL INFORMÁCIÓTECHNOLÓGIAI ALAPOK Információtechnológiai gyakorlat tantárgy 9. osztály Boros Tibor jóváhagyta Nagy Tünde készítette

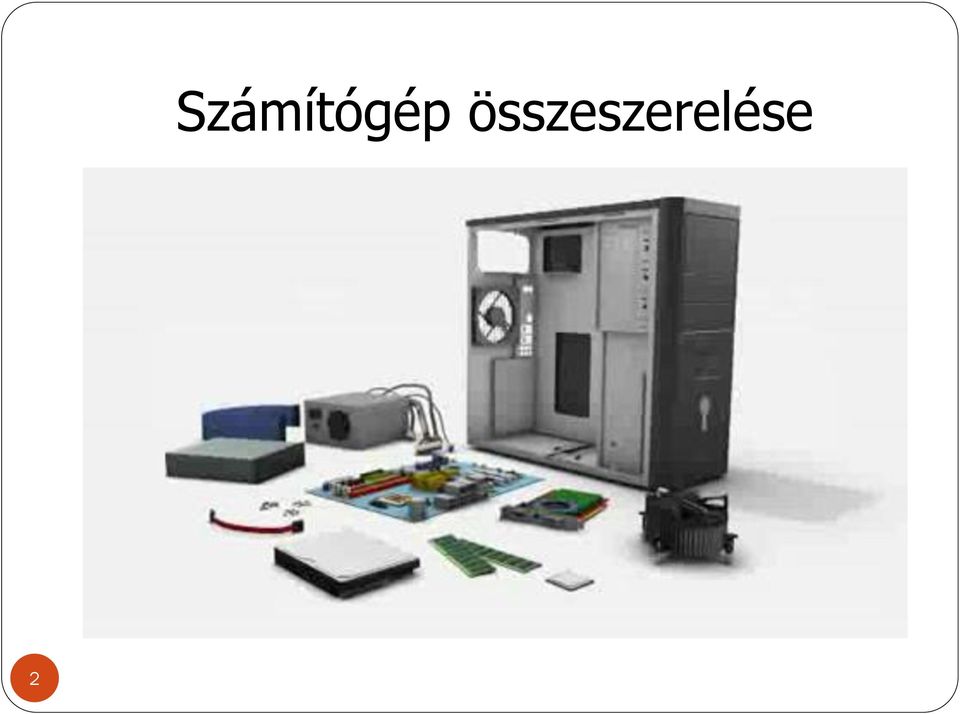

2 2 Számítógép összeszerelése

3 Biztonsági szabályok Szerelés előtt áramtalanítsuk a számítógépe. Monitort, tápegységet ne szereljünk szét. Használjunk antisztatikus csuklópántot a mikroelektronikai alkatrészek védelmének érdekében. Kabátban, kötött pulóverben soha ne szereljünk. Vigyázzunk az éles, hegyes élekkel. 3

4 4 Processzor beszerelése az alaplapra

5 A szerelés lépései Fordítsd el teljesen a rögzítő kart, hogy a processzorfedél felemelve maradjon. Igazítsd össze a processzor és a foglalat pin-1 sarkait, majd finoman helyezd a processzort a foglalatba A megjelölt sarkok találkozzanak. Processzor tüskéit soha ne érintsük meg. A foglalat érintkezői igen érzékenyek. Túlzott erő kifejtése nélkül szereljük be. Engedd vissza a processzorfedelet. Fordítsd át a rögzítő kart a foglalat felé, majd rögzítsd a rögzítő fül alatt. 5

6 A processzor behelyezése a foglalatba 6 1. Fül; 2. Processzor fedél; 3. Processzor; 4. Processzor foglalat; 5. Rögzítő retesz; 6. Kioldókar; 7. Processzor 1-es tű jelző; 8. Állítóhorony; 9. Kioldókar; 10. Rögzítő horony

7 7 Processzor hűtőventillátor beszerelése

8 A szerelés lépései Győződj meg a csatlakozó felületek közötti hővezetőanyag meglétéről. Szükség esetén használj hővezetőpasztát. Szereld fel a hűtőt (csavarokkal vagy rögzítőhorgonnyal), és csatlakoztasd a ventilátor csatlakozóját az alaplapra. A hűtő több darabból is állhat. A felszerelést a mellékelt útmutatók tartalmazzák. 8

9 A processzor hűtő behelyezése 1. Rögzítő csavar vagy -horony; 2. Alaplapi csatlakozó a rögzítő lábaknak; 3. Csatlakozó tápkábel; 4. Alaplapi csatlakozó a tápkábelnek 9

10 10 Memória modul beszerelése

11 A szerelés lépései Az alaplapnak megfelelő memóriamodult használjunk. Kerüljük a különböző méretű és sebességű memóriák társítását. A memóriamodult függőleges helyzetben, egyenletesen nyomjuk a foglalatba a fülek bekattanásáig. Az első memóriamodult az első slot-ba helyezzük (DIMM1 vagy BANK0). Dual Channel esetén fix helyen vannak a modulok. Az alaplap leírását kövessük. 11

12 12 Memória modul beszerelése

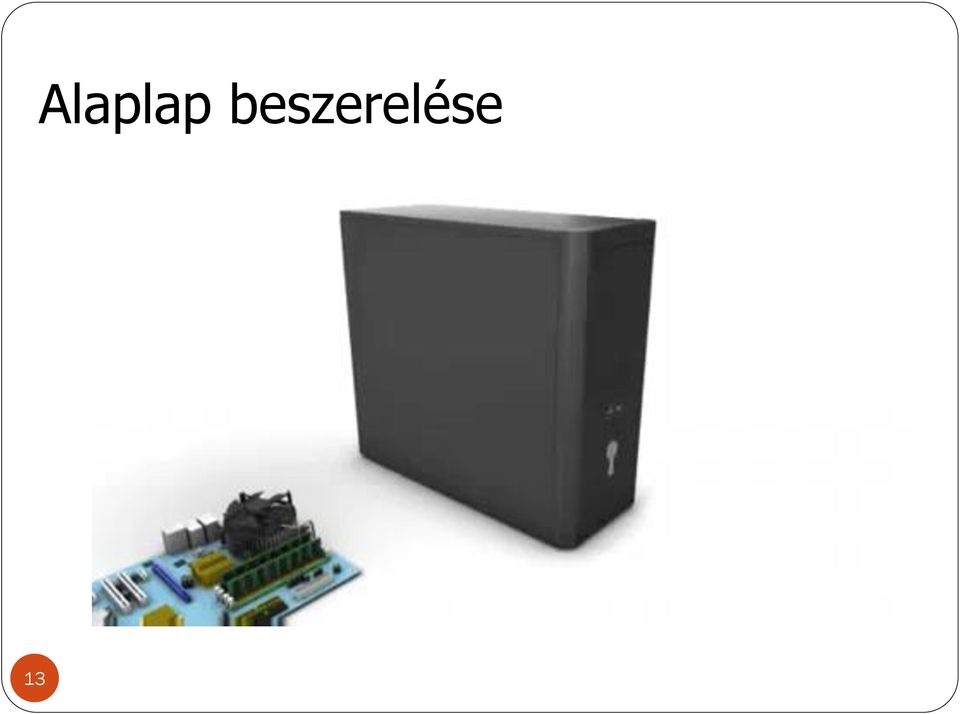

13 13 Alaplap beszerelése

14 A szerelés lépései A processzor, a processzorhűtő és a memória beszerelése után próbáld az alaplapot a házba Ha szükséges törd ki a csatlakozók helyeit. Az alaplapot távol kell tartani a ház fém részeitől (mivel a ház földpotenciálon van). Helyezz távtartókat az erre kiképzett lyukakba. Helyezd be az alaplapot a számítógépházba, és sűrűmenetes csavarral rögzítsd. 14

15 15 Távtartók behelyezése

16 16 Előlapi csatlakozók beszerelése

17 A szerelés lépései Csatlakoztasd a ház kijelzőit az alaplaphoz. Gyártónként és alaplaponként más-más lehet a kiosztás Mindig az alaplap leírását kövesd! Ne feledkezz meg az alaplapi elem/akkumulátor behelyezéséről. 17

18 Előlapi csatlakozók beszerelése Elem behelyezése 18

19 19 Merevlemez beszerelése

20 A szerelés lépései Elhelyezéskor ügyelj arra, hogy a meghajtók szellősen legyenek behelyezve. Használjunk négy csavart a rögzítéshez. 20

21 21 Optikai meghajtó beszerelése

22 A szerelés lépései A számítógép ház eleje felöl helyezzük be Vegyük ki a takarólemezt. Elhelyezéskor ügyelj arra, hogy a meghajtók szellősen legyenek behelyezve. Használjunk négy csavart a rögzítéshez. 22

23 23 Meghajtó kábelek beszerelése

24 A szerelés lépései A meghajtók lehetnek IDE, SATA vagy SCSI csatlakozásúak. 24

25 A szerelés lépései Mai gépekben már SATA meghajtók vannak. SATA adatkábelek beszerelése egyszerű, mivel egy vezetékhez csak egy eszköz csatlakoztatható. 25 SATA adatkábel és alaplapi csatlakozó

26 A szerelés lépései SATA merevlemezeknél és ODD meghajtóknál a tápellátást SATA vagy Molex csatlakozó is biztosíthatja. Amennyiben a tápegységhez nem tartozik SATA csatlakozó, akkor egy SATA - Molex átalakítóval kell biztosítani a merevlemez tápellátását. 26 Molex és SATA tápkábel és csatlakozó; SATA Molex átalakító

27 A szerelés lépései IDE/PATA HDD esetén beépítés előtt jumpereld a master/slave üzemmódokat. Ellenőrizd, hogy az IDE kábel könnyen eléri - e a beszerelés helyét. Az alaplaphoz közelebb helyezd el a master tárolókat. A merevlemezt egy 40 eres kábellel csatlakoztatjuk az alaplaphoz. 27 IDE adatkábel és alaplapi csatlakozó

28 A szerelés lépései SCSI meghajtót egy SCSI kábellel csatlakoztathatjuk az alaplaphoz. Az áramellátást itt is egy Molex tápkábel biztosítja. 28 SCSI adatkábel és alaplapi csatlakozó

29 A szerelés lépései IDE ODD esetén egy 80 eres szalagkábel szükséges az optikai meghajtó és az alaplapi IDE csatlakozó összekötésére eres adatkábel és IDE alaplapi csatlakozó

30 A szerelés lépései A hajlékonylemez meghajtó az alaplapi floppycsatlakozóhoz egy 34 eres adatkábellel csatlakozik, mely jellegzetes csavarterű kábel. Az áramellátást egy Molex floppy tápcsatlakozó oldja meg. 30 Floppy csatlakoztatása

31 31 Bővítőkártya beszerelése

32 A szerelés lépései 32 Keress az alaplapon egy szabad bővítő helyet, amely kompatibilis a bővítőkártyával. Ne zsúfold egymás melletti foglalatokba a bővítőkártyákat. Amennyiben szükséges, távolítsd el a ház hátulján a bővítő hely takarólemezét. Igazítsd a kártyát a bővítő aljzat fölé. Óvatosan nyomd lefelé a bővítőkártyát ütközésig. Ne fejts ki nagy nyomóerőt a kártya behelyezésénél, mert az alaplap hajlik, tehát sérülhet. Rögzítsd a házhoz a csatoló előlapját a megfelelő csavarral.

33 33 Bővítőkártya beszerelése

34 A szerelés lépései Mai gépeknél általában PCI vagy PCIe csatlakozókba kell helyezni a bővítőkártyákat, régebbi típusnál még lehet AGP csatlakozó a videokártya részére. 34 Bővítőkártya csatlakozók

35 35 Tápegység beszerelése

36 36 A szerelés lépései Bár az animációban a tápegységet utoljára szerelik be, de néha, különösen, ha szűk a hely a házban, érdemes elsőként beszerelni a tápegységet. A tápegység adat- és tápcsatlakozóinak összecsatolása viszont tényleg az utolsó művelet a szerelésben, amikor már minden egyéb alkatrész bekerült a házba. Ügyelj arra, hogy ne keveredjen adat- és tápvezeték. Ha szükséges, használj kábelkötözőt. Ügyeljünk a ház akadálymentes légáramlására. A vezetékek ne legyenek ventillátor közelében és ne érjenek aktív alkatrészekhez. Csatlakoztasd a 24 tűs tápcsatlakozót az alaplara. Ha a processzor igényli, akkor a külön 4 tűs processzor tápcsatlakozót is illessz az alaplapra. A háttértárakhoz a megfelelő tápcsatlakozókat csatlakoztasd.

37 37 Tápegység csatlakozói

38 Grafikus kártyák tápcsatlakozói Grafikuskártyák külön tápcsatlakozót igényelhetnek. 38

39 A szerelés lépései Ellenőrizd a rögzítéseket és indítsd el a gépet. Ellenőrizd a szabad légáramlás. Akkor szereld a ház borítóját a helyére, ha jól csatlakoztatott speaker mellett sem kapsz sípolásos hibát. 39
