1 Az alaplap Az alaplap tulajdonképpen már maga a működőképes számítógép (amennyiben memóriával és processzorral felszereljük). Minden más a külvilág számára való használhatóságot szolgálja, mint például a billentyűzet, egér, video-, hangkártya és lemez-csatlakozók. Az alaplap összetevői Gombelem Bővítő-kártya aljzatok (videokártya stb. AGP kártya aljzat Merevlemez és CDcsatlakozók Beépített hangkártya csatlakozói Hűtőbordák Tápcsatlakozó Nyomtató, alatta monitor csatlakozó RAM memóriakártyák helye Hűtőventillátor (alatta a processzorral) USB csatlakozók Egér, billentyűzet csatlakozó 1. ábra Egy P4-es alaplap 2. ábra Az alaplap hátulja, a nyomtatott áramkörökkel Készítette: Centroszet Szakképzés-Szervezési Nonprofit Kft. 1

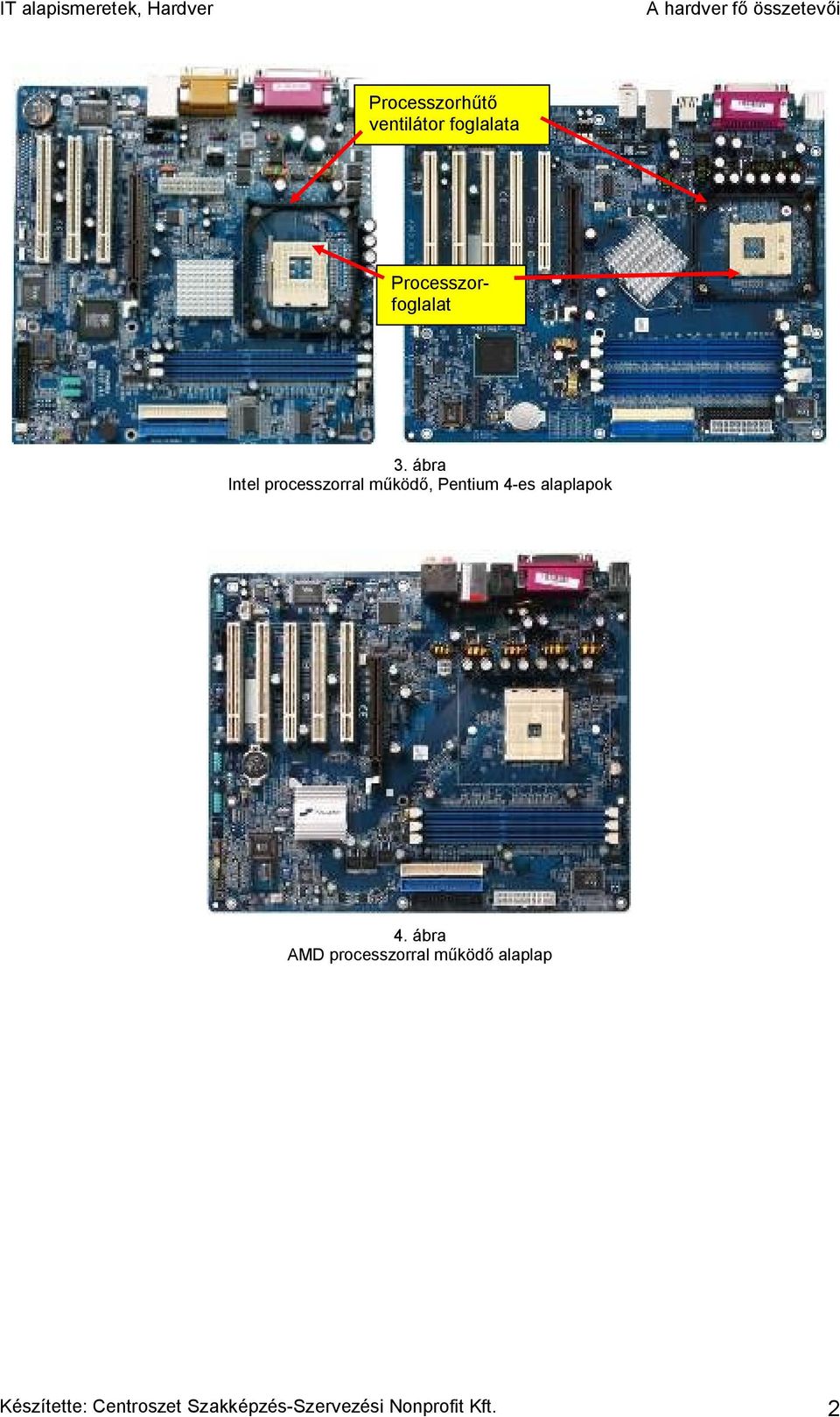

2 Processzorhűtő ventilátor foglalata Processzorfoglalat 3. ábra Intel processzorral működő, Pentium 4-es alaplapok 4. ábra AMD processzorral működő alaplap Készítette: Centroszet Szakképzés-Szervezési Nonprofit Kft. 2

3 Az egyes elemek funkciója Processzorfoglalat (tokozás), processzor, processzorhűtő A processzor a számítógép központja; elvégzi az előírt műveleteket és vezérli a többi egység működését. A számítógép egyes részei kommunikációt folytatnak egymással: az üzeneteket, adatokat az alaplapon található buszok (sínek, vezetékcsoportok) szállítják. A processzor buszokon keresztül csatlakozik környezetéhez. Tokozáson a processzor külső burkát, érintkezőinek kialakítását értjük. Több elterjedt fajtája van: DIP PDIP Plastic Dual In-Line Package CDIP/CERDIP Ceramic Dual In-Line Package A kezdeti processzorok 28 majd 40 lábú DIL, DIP jellegű tokozással valósultak meg. A tokozásuk műanyag, vagy kerámia (az utóbbinál jobb a hőterhelés) volt. QFP PQFP Plastic Quad Flat Package TQFP Thin Quad Flat Package 5. ábra Jobbra: DIP ábra PQFP 100 és TQFP 304 PLCC PLCC 68 Leadless Chip Carrier 7. ábra PLCC 68 Készítette: Centroszet Szakképzés-Szervezési Nonprofit Kft. 3

4 LCC 8. ábra LCC 68 (pl. AMD R80186 processzor) PGA PPGA (Plastic Pin Grid Array) OPGA (Organic Pin Grid Array) FC-PGA (Flip Chip Pin Grid Array) FC-PGA 2 (Flip Chip Pin Grid Array with Heat Spreader) 9. ábra PGA 132 (pl. Intel 386 processzor), PGA 296 (pl. Pentium 686) processzor Slot SECC (Single Edge Contact Cartridge) SECC 2 (Single Edge Contact Cartridge, Type 2 w/o Metal Cover) SEP (Single Edge Processor) 10. ábra SECC2 (pl. Pentium III processzor) Készítette: Centroszet Szakképzés-Szervezési Nonprofit Kft. 4

5 A tokozás fajtáján belül sok különböző kivitellel találkozhatunk. Az alábbi táblázat természetesen nem tartalmaz minden létező változatot, mindössze ízelítőt ad abból a káoszból, amely egyáltalán nem idegen a számítástechnikától (más területein is tapasztalható). Nem szakértő felhasználó számára a kép ijesztő, ugyanis az alaplapok adott processzorfoglalattal szerelve kaphatók; maga a processzor viszont különálló, beszerelendő s így cserélhető! részegység. Cserénél azonban nagyon kell vigyázni, hogy olyan processzortípust válasszunk, melyet az adott foglalat támogat. A szokványos alaplapok ára ma néhány ezer forinttól húsz-harmincezer forintig terjed; a processzoroké azonban pár tízezertől több százezerig, tehát nagyon ajánlatos figyelni! Slot 1 Foglalat SECC SEPP Támogatott processzorok Intel Celeron 266/300 (Covington) Intel Celeron 300A-433 (Mendocino) Intel Celeron 300A-533 (Mendocino PGA, w/ adaptor) Intel Celeron 500A-1.1GHz (Coppermine-128, w/ adapter) Intel Pentium Pro (w/ adaptor) Intel Pentium II (Klamath) Intel Pentium II (Deschutes) Intel Pentium III B (Katmai) Intel Pentium III 533EB-1.13GHz (Coppermine) Slot 2 SECC Intel Pentium II Xeon 400/450 (Drake) Intel Pentium III Xeon 500/550 (Tanner) Intel Pentium III Xeon 600-1GHz (Cascades) Slot A SECC AMD Athlon (K7) AMD Athlon 550-1GHz (K75) AMD Athlon 700-1GHz (Thunderbird) Socket 1 PGA Intel i486 SX Intel i486 SX2 50/66 Intel i486 DX Intel i486 DX2 50/66 Intel i486 DX4 75/100 (w/ feszültség átalakító) Intel i486 SX OverDrive 25/33 Intel i486 SX2 OverDrive 50 Intel i486 DX OverDrive 25/33 Intel i486 DX2 OverDrive 50/66 Intel i486 DX4 OverDrive 75/100 AMD Am5x (w/ feszültség átalakító) Cyrix Cx5x86 100/120 (w/ feszültség átalakító) Készítette: Centroszet Szakképzés-Szervezési Nonprofit Kft. 5

6 Socket A SPGA AMD Duron (Spitfire) AMD Duron 1.0GHz-? (Morgan) AMD Duron (Appaloosa) AMD Athlon GHz (Thunderbird) AMD Athlon Ultra (Mustang) AMD Athlon ? (mobile Palomino) AMD Athlon MP 1.0GHz (Palomino) AMD Athlon MP ? (Thoroughbred) AMD Athlon XP (Palomino) AMD Athlon XP ? (Thoroughbred) AMD Athlon XP (Barton) AMD Athlon XP (Thoroughbred-S) Socket 478 µpga Intel Celeron 1.7GHz-1.8GHz (Willamette) Intel Celeron 2.0GHz-? (Northwood-128) Intel Pentium 4 1.4GHz-2.0GHz (Willamette) Intel Pentium 4 1.6A-? (Northwood) Intel Pentium 4 2GHz+ (Prescott) Socket T LGA 775 Intel Pentim 4 ( GHz) Intel Celeron D ( GHz ) Intel Pentium 4 Extreme Edition ( GHz) Intel Pentium D ( GHz) Intel Pentium Extreme Edition ( GHz) Intel Core Duo 2 ( GHz) Intel Core 2 Extreme ( GHz) Intel Core 2 Quad (2.4 GHz) Intel Xeon ( GHz) Készítette: Centroszet Szakképzés-Szervezési Nonprofit Kft. 6

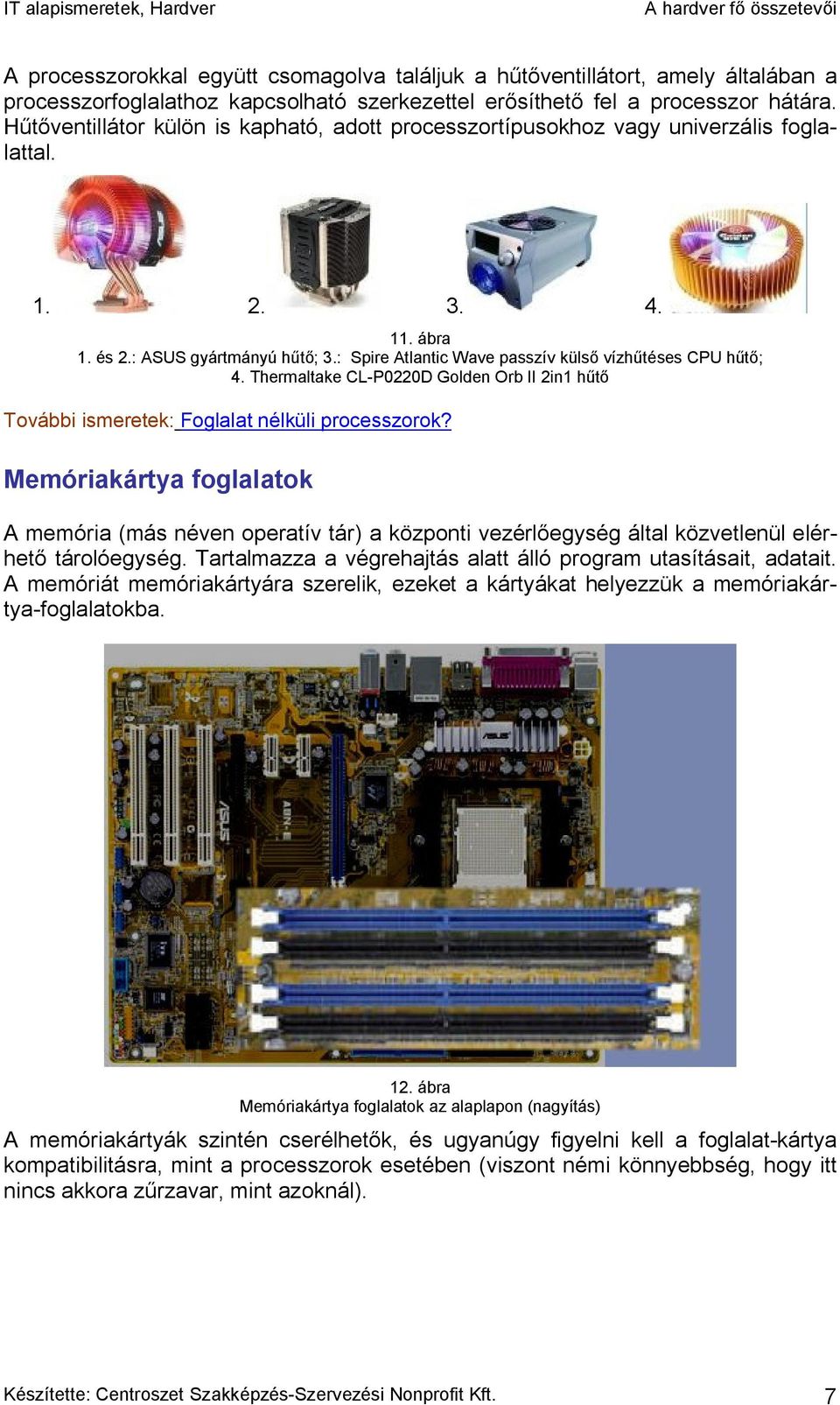

7 A processzorokkal együtt csomagolva találjuk a hűtőventillátort, amely általában a processzorfoglalathoz kapcsolható szerkezettel erősíthető fel a processzor hátára. Hűtőventillátor külön is kapható, adott processzortípusokhoz vagy univerzális foglalattal ábra 1. és 2.: ASUS gyártmányú hűtő; 3.: Spire Atlantic Wave passzív külső vízhűtéses CPU hűtő; 4. Thermaltake CL-P0220D Golden Orb II 2in1 hűtő További ismeretek: Foglalat nélküli processzorok? Memóriakártya foglalatok A memória (más néven operatív tár) a központi vezérlőegység által közvetlenül elérhető tárolóegység. Tartalmazza a végrehajtás alatt álló program utasításait, adatait. A memóriát memóriakártyára szerelik, ezeket a kártyákat helyezzük a memóriakártya-foglalatokba. 12. ábra Memóriakártya foglalatok az alaplapon (nagyítás) A memóriakártyák szintén cserélhetők, és ugyanúgy figyelni kell a foglalat-kártya kompatibilitásra, mint a processzorok esetében (viszont némi könnyebbség, hogy itt nincs akkora zűrzavar, mint azoknál). Készítette: Centroszet Szakképzés-Szervezési Nonprofit Kft. 7

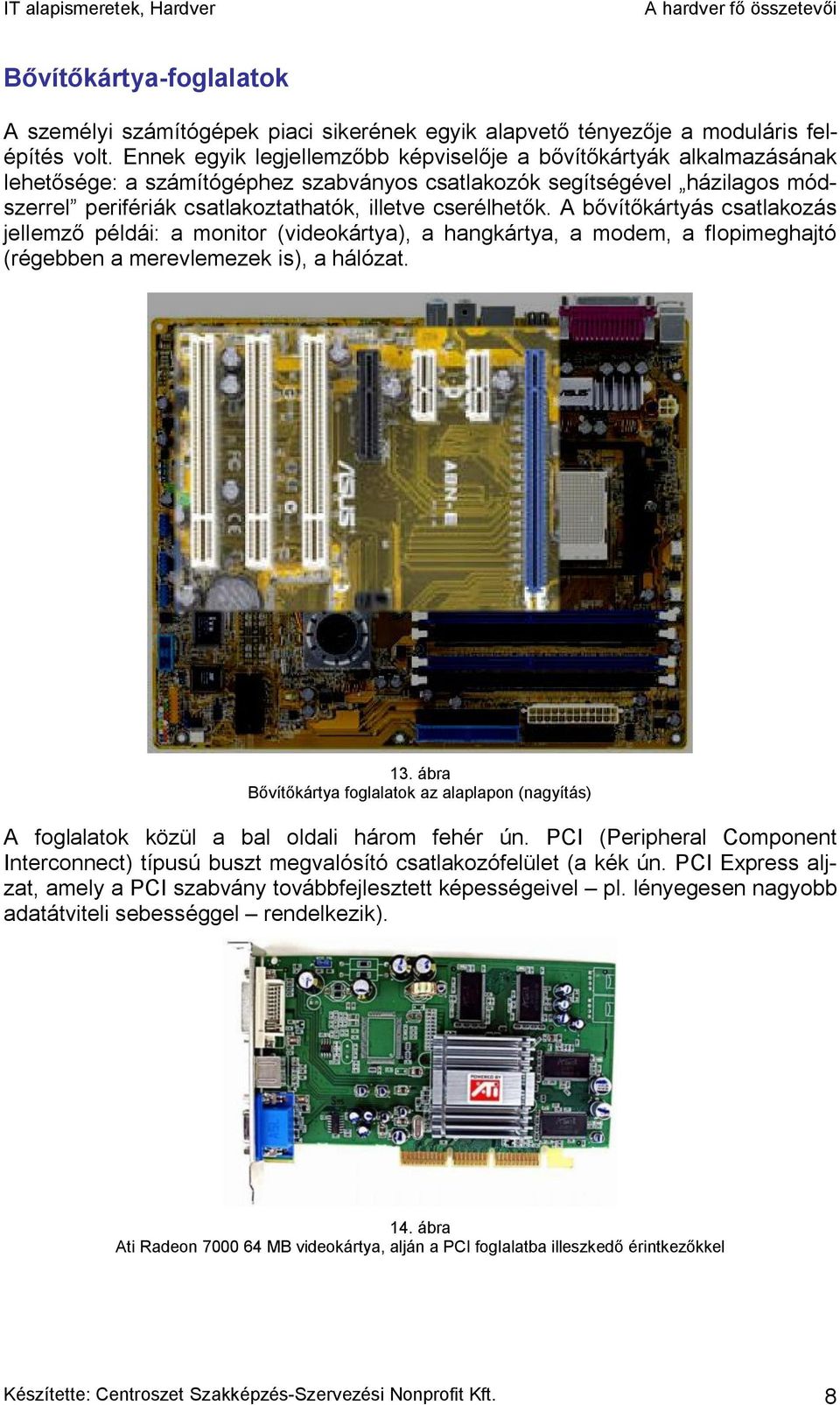

8 Bővítőkártya-foglalatok A személyi számítógépek piaci sikerének egyik alapvető tényezője a moduláris felépítés volt. Ennek egyik legjellemzőbb képviselője a bővítőkártyák alkalmazásának lehetősége: a számítógéphez szabványos csatlakozók segítségével házilagos módszerrel perifériák csatlakoztathatók, illetve cserélhetők. A bővítőkártyás csatlakozás jellemző példái: a monitor (videokártya), a hangkártya, a modem, a flopimeghajtó (régebben a merevlemezek is), a hálózat. 13. ábra Bővítőkártya foglalatok az alaplapon (nagyítás) A foglalatok közül a bal oldali három fehér ún. PCI (Peripheral Component Interconnect) típusú buszt megvalósító csatlakozófelület (a kék ún. PCI Express aljzat, amely a PCI szabvány továbbfejlesztett képességeivel pl. lényegesen nagyobb adatátviteli sebességgel rendelkezik). 14. ábra Ati Radeon MB videokártya, alján a PCI foglalatba illeszkedő érintkezőkkel Készítette: Centroszet Szakképzés-Szervezési Nonprofit Kft. 8

9 A képmegjelenítés gyorsítására pár éve kifejlesztették az AGP (Accelerated Graphics Port) csatolót. 15. ábra Alaplap részlet AGP csatlakozóval (pirossal keretezve) A legújabb alaplapok némelyikén az AGP már nem bővítőkártya csatlakozóként, hanem az alaplapra integrált videokártya sajátjaként került kialakításra. Néhány éve az alaplapok belső, integrált videokártyával készülnek. Ez azt jelenti, hogy nem kell valamelyik bővítőkártya foglalatba külön videokártyát helyezni, mert ez az alaplapba már be van építve. Az integrált videokártyák jó minőségűek, és az átlagos felhasználói igényt kielégítik. Akinek viszont a képmegjelenítéssel kapcsolatban magasak az igényei, az olyan alaplapot válasszon, amelyen az AGP csatlakozás a beépített videokártyától függetlenül is megtalálható: ekkor olyan videokártya csatlakoztatható a géphez, amely az igényeinknek legjobban megfelel (ilyen esetben azonban ajánlatos az alaplap Setup programjában letiltani a beépített videokártya működését). Ugyanez érvényes a hangkártyák esetében is: a mai alaplapok integrált hangkártyát is tartalmaznak, de a bővítőkártya helyekre bármikor csatlakoztathatunk önálló kártyát is. Flopi-, CD- és merevlemez meghajtó csatolók A flopilemezek használata az elmúlt években már nem jellemző, helyettük a CD-k, illetve legújabban a memóriakártyák és pendrive-ok alkalmazása terjedt el. Sok ma gyártott PC már nem is tartalmaz flopilemez-meghajtót. Ha mégis, a meghajtó valamelyik PCI csatolóba illesztett kártyán keresztül kapcsolódik az alaplaphoz. A merevlemezek és CD-meghajtók csatlakozását ugyanakkor áthelyezték az alaplapra (IDE 1 és IDE 2, IDE: Integrated Development Environment). 16. ábra Alaplapi IDE csatlakozók (nagyítás) Készítette: Centroszet Szakképzés-Szervezési Nonprofit Kft. 9

10 A CD vagy merevlemez meghajtó adatkábelét az egyik IDE csatlakozóba kell illeszteni (a szín nem számít). 17. ábra IDE meghajtó csatlakoztatása Egy IDE csatlakozóra két meghajtó kapcsolható oly módon, hogy a kábelre sorban felfűzzük azokat. Lemezmeghajtók Alaplap 18. ábra IDE kábel Nyomtatócsatlakozó A hagyományos PC egy, esetleg két, párhuzamos (Centronics) portnak nevezett, külső eszköz számára rendszeresített csatlakozóval rendelkezett, ehhez lehetett a nyomtatót csatlakoztatni. 19. ábra Párhuzamos port csatlakozó Általában a normál célú nyomtatók ilyen csatlakoztatása mára már elavultnak számít, helyette USB csatlakozást alkalmaznak. A párhuzamos porton keresztüli működés ma már inkább az ipari célú nyomtatóknál fordul csak elő. Készítette: Centroszet Szakképzés-Szervezési Nonprofit Kft. 10

11 Billentyűzet és egér csatlakozók Eredetileg a billentyűzet és-vagy az egér csatlakoztatására az ún. soros port szolgált 20. ábra Soros csatlakozó Ma már ezt is kiváltja az USB, illetve a PS/2 típusú csatlakozó. Hűtőbordák 21. ábra Billentyűzet (lila) és egér (zöld) PS/2 csatlakozók Az alaplap hűtését segítő hőcserélő felület. Gombelem A gombelem (akkumulátor) funkciója az, hogy a gép kikapcsolása után is maradjanak működő részegységek (pl. az óra és a Setup paramétereket tároló memória CMOS). Az alaplapok jellemző paraméterei Alaplap vásárlásakor a legfontosabb információt a támogatott processzorok listája és a chipset szolgáltatja. A chipset tulajdonképpen néhány IC (integrált áramkör), ami az alaplap működésében kulcsfontosságú. A nagy elektronikai gyártók készletben kínálják ezen alaplapi vezérlőáramköreiket, melyek a legtöbb esetben az alaplapra vannak építve. A következő lényeges információ, a gyártó hiszen a gyári paraméterek teljesülése mellett nagyon fontos a megbízhatóság, a stabilitás, és ezen szempontok teljesülését csak a bevált márkák garantálhatják (bár időnként, egy-egy hibás gyártmánysorozat az ismert gyártóknál is előfordul).neves alaplap márkák például: ASUS, Gigabyte, Abit, EPoX, Foxconn Az alaplapra szerelt és kapcsolt összetevők együttműködését az alaplapi vezetékrendszer (busz) biztosítja, melynek működési sebessége szintén lényeges. A mai alaplapoknál már követelmény a több frekvencián is működő busz. Készítette: Centroszet Szakképzés-Szervezési Nonprofit Kft. 11
