Inspiron Szervizelési kézikönyv. Számítógép típusa: Inspiron Szabályozó modell: P66F Szabályozó típus: P66F001

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Inspiron Szervizelési kézikönyv. Számítógép típusa: Inspiron Szabályozó modell: P66F Szabályozó típus: P66F001"

Átírás

1 Inspiron Szervizelési kézikönyv Számítógép típusa: Inspiron Szabályozó modell: P66F Szabályozó típus: P66F001

2 Megjegyzések, figyelmeztetések és Vigyázat jelzések MEGJEGYZÉS: A MEGJEGYZÉSEK fontos tudnivalókat tartalmaznak, amelyek a termék hatékonyabb használatát segítik. FIGYELMEZTETÉS: A FIGYELMEZTETÉS hardverhiba vagy adatvesztés lehetőségére hívja fel a figyelmet, egyben közli a probléma elkerülésének módját. VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a figyelmet Dell Inc. Minden jog fenntartva. Ezt a terméket az Egyesült Államokban és nemzetközileg érvényes szerzői jogi és szellemi tulajdonra vonatkozó törvények védik. A Dell és a Dell logó a Dell Inc. Egyesült Államokban és/vagy egyéb országokban bejegyzett védjegyei. Minden egyéb, itt említett márka és név a vonatkozó vállalatok védjegye lehet Mód. A01

3 Tartalomjegyzék Mielőtt elkezdene dolgozni a számítógép belsejében Mielőtt elkezdené Biztonsági utasítások...10 Ajánlott szerszámok Csavarlista Miután befejezte a munkát a számítógép belsejében Az optikai meghajtó eltávolítása Művelet...16 Az optikai meghajtó visszahelyezése Művelet...20 Az alapburkolat eltávolítása Előzetes tennivalók Művelet...22 Az alap burkolat visszahelyezése Művelet...25 Utólagos tennivalók...25 A memória modulok eltávolítása...26 Előzetes tennivalók Művelet

4 A memória modulok visszahelyezése Művelet...28 Utólagos tennivalók...30 A vezeték nélküli kártya eltávolítása...31 Előzetes tennivalók Művelet...31 A vezeték nélküli kártya visszahelyezése Művelet...33 Utólagos tennivalók...35 Az optikai meghajtó interposer eltávolítása...36 Előzetes tennivalók Művelet...36 Az optikai meghajtó interposer visszahelyezése Művelet...38 Utólagos tennivalók...38 A gombelem eltávolítása...39 Előzetes tennivalók Művelet...39 A gombelem visszahelyezése Művelet...41 Utólagos tennivalók...41 Az I/O panel eltávolítása...42 Előzetes tennivalók Művelet

5 Az I/O kártya visszahelyezése Művelet...44 Utólagos tennivalók...44 A merevlemez-meghajtó eltávolítása...45 Előzetes tennivalók Művelet...45 A merevlemez-meghajtó visszahelyezése...49 Művelet...49 Utólagos tennivalók...49 Az akkumulátor eltávolítása Előzetes tennivalók Művelet...50 Az akkumulátor visszahelyezése Művelet...53 Utólagos tennivalók...53 Az állapotjelző fények paneljének eltávolítása Előzetes tennivalók Művelet...54 Az állapotjelző fények paneljének visszahelyezése Művelet...56 Utólagos tennivalók...56 A hangszórók eltávolítása Előzetes tennivalók Művelet

6 A hangszórók visszahelyezése Művelet...59 Utólagos tennivalók...59 Az alaplap szerelvényének eltávolítása...60 Előzetes tennivalók Művelet...61 Az alaplap visszahelyezése Művelet...65 Utólagos tennivalók...66 A hűtőborda szerelvény eltávolítása Előzetes tennivalók Művelet...67 A hűtőborda szerelvény visszahelyezése Művelet...69 Utólagos tennivalók...69 Az érintőpanel eltávolítása Előzetes tennivalók Művelet...71 Az érintőpanel visszahelyezése Művelet...75 Utólagos tennivalók...76 A kijelzőszerkezet eltávolítása Előzetes tennivalók Művelet

7 A kijelzőszerkezet visszahelyezése Művelet...81 Utólagos tennivalók...81 A kijelzőelőlap eltávolítása Előzetes tennivalók Művelet...82 A kijelzőelőlap visszahelyezése Művelet...84 Utólagos tennivalók...84 A kamera eltávolítása Előzetes tennivalók Művelet...85 A kamera visszahelyezése...87 Művelet...87 Utólagos tennivalók...87 A kijelzőpanel eltávolítása Előzetes tennivalók Művelet...88 A kijelzőpanel visszahelyezése Művelet...91 Utólagos tennivalók...91 A kijelző sarokpántok eltávolítása Előzetes tennivalók Művelet

8 A kijelző csuklópántok visszahelyezése Művelet...94 Utólagos tennivalók...94 A kijelzőkábel eltávolítása Előzetes tennivalók Művelet...95 A kijelzőkábel visszahelyezése Művelet...97 Utólagos tennivalók...97 A kijelző hátlap és az antenna szerelvény eltávolítása Előzetes tennivalók Művelet...98 A kijelző hátlap és az antenna szerkezet visszahelyezése Művelet Utólagos tennivalók A bekapcsológomb modul eltávolítása Előzetes tennivalók Művelet A bekapcsológomb modul visszahelyezése Művelet Utólagos tennivalók

9 A tápadapter port eltávolítása Előzetes tennivalók Művelet A tápadapter port visszahelyezése Művelet Utólagos tennivalók A csuklótámasz és billentyűzet szerkezet eltávolítása Előzetes tennivalók Művelet A csuklótámasz és billentyűzet szerkezet visszahelyezése Művelet Utólagos tennivalók Diagnosztika Segítség igénybevétele és a Dell elérhetőségei Mire támaszkodhat a probléma önálló megoldása során A Dell elérhetőségei

10 Mielőtt elkezdene dolgozni a számítógép belsejében MEGJEGYZÉS: A jelen dokumentumban található képek a megrendelt konfigurációtól függően eltérhetnek a számítógépen megjelenő képektől. Mielőtt elkezdené 1 Mentsen és zárjon be minden nyitott fájlt, majd lépjen ki minden futó alkalmazásból. 2 Számítógép leállítása. Kattintson astart Tápellátás Leállítás lehetőségre. MEGJEGYZÉS: Ha más operációs rendszert használ, a leállítás tekintetében olvassa el az adott operációs rendszer dokumentációját. 3 Áramtalanítsa a számítógépet és minden csatolt eszközt. 4 A számítógépről csatlakoztasson le minden kábelt, pl. a telefonkábelek, hálózati kábelek. 5 A számítógépről csatlakoztasson le minden eszközt és perifériát, pl. billentyűzet, egér, monitor. 6 Távolítson el minden média kártyát és optikai lemezt a számítógépből, ha van. 7 Zárja le a kijelzőt és fordítsa a számítógépet a hátoldalával felfelé. Biztonsági utasítások Végezze el a következő óvintézkedéseket a számítógép potenciális károsodásának elkerülése és a saját biztonsága érdekében. 10

11 VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el figyelmesen a számítógéphez mellékelt biztonsági tudnivalókat. További biztonsági útmutatásokat a regulatory_compliance címen elérhető Megfelelőségi honlapon találhat. VIGYÁZAT: Csatlakoztasson szét minden tápforrást, mielőtt a számítógép fedelét vagy paneljeit kinyitná. Miután befejezte a számítógép belsejében a munkát, helyezzen vissza minden fedelet, panelt és csavart még azelőtt, hogy dugaszolóaljzathoz csatlakoztatná a gépet. FIGYELMEZTETÉS: A számítógép sérülésének elkerülése érdekében sima és tiszta munkafelületen dolgozzon. FIGYELMEZTETÉS: A komponenseket és a kártyákat a sérülésük elkerülése érdekében a szélüknél fogja meg, és ne érintse meg a tűket vagy a csatlakozókat. FIGYELMEZTETÉS: Csak a Dell műszaki támogatási csapata által jóváhagyott hibaelhárítási és javítási műveleteket végezheti el. A Dell által jóvá nem hagyott szervizelésből eredő károkra a Dell jótállása nem érvényes. Tekintse meg a termékhez kapott és a regulatory_compliance weboldalon megtekinthető biztonsági utasításokat. FIGYELMEZTETÉS: Mielőtt bármihez hozzáér a számítógép belsejében, földelje le magát úgy, hogy egy festetlen fém felületet megérint, mint pl. a számítógép hátsó fém része. Miközben dolgozik, rendszeresen érintsen meg egy fedetlen fém felületet a statikus elektromosság kisütése érdekében, amely a belső alkatrészek károsodását okozhatja. FIGYELMEZTETÉS: Amikor leválaszt egy kábelt, a csatlakozónál vagy a húzófülénél fogva húzza és ne magánál a kábelnél fogva. Néhány kábelnek zárófüllel ellátott csatlakozói vannak, vagy csavarosak, melyeket ki kell engedni a kábel szétcsatlakoztatása előtt. A kábelek lecsatlakoztatásakor ügyeljen arra, hogy azok megfelelően álljanak, hogy a csatlakozótűk elhajlása elkerülhető legyen. A kábelek csatlakoztatásakor bizonyosodjon meg arról, hogy a portok és csatlakozók megfelelő irányban és helyzetben állnak-e. 11

12 FIGYELMEZTETÉS: Nyomja be és vegye ki a médiakártya-olvasóban lévő kártyákat. Ajánlott szerszámok A jelen dokumentumban szereplő eljárások a következő szerszámokat igényelhetik: Csillagcsavarhúzó Műanyag pálca Csavarlista Komponens Rögzítve Csavartípus Mennyiség Csavar képe Alapburkolat Alapburkolat Alapburkolat Akkumulátor Ventilátor Merevlemezmeghajtó kerete Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet Merevlemezmeghajtó Merevlemezmeghajtó kerete Csuklótámasz és billentyűzet szerkezet M2x2 nagy fejű 3 M2x4 2 M2.5x8 13 M2,5x5 1 M2,5x5 1 M3x3 4 M2,5x5 3 12

13 Komponens Rögzítve Csavartípus Mennyiség Csavar képe Hűtőbordaegys ég Alaplap M2x3 3 Csuklópántker etek Csuklópántker etek Csuklópánt (LCD-oldalon) I/O kártya Optikai meghajtó kerete Optikai meghajtó csatlakozója Csuklótámasz és billentyűzet szerkezetének hídja Panel Tápadapterport Bekapcsológo mb-panel Kijelző hátlap és antenna szerkezet. Csuklótámasz és billentyűzet szerkezet Kijelző hátlap és antenna szerkezet. Csuklótámasz és billentyűzet szerkezet Optikai meghajtó Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet M2.5x3 6 M2,5x5 4 M2x3 2 M2,5x5 1 M2x3 2 M2x2 nagy fejű 2 M2,5x5 2 M2x3 4 M2x3 1 M2x2 nagy fejű 1 13

14 Komponens Rögzítve Csavartípus Mennyiség Csavar képe Alaplap Érintőpanel Érintőpad keret Vezeték nélküli kártya tartókerete Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet Csuklótámasz és billentyűzet szerkezet M2,5x5 1 M2x2 4 M2x2 3 Alaplap M2x3 1 14

15 Miután befejezte a munkát a számítógép belsejében FIGYELMEZTETÉS: Ha a számítógépben csavarok maradnak szabadon vagy nem megfelelően meghúzva, azzal a számítógép komoly sérülését okozhatja. 1 Helyezzen vissza minden csavart, és győződjön meg róla, hogy nem maradtak felhasználatlan csavarok a számítógép belsejében. 2 Mielőtt a számítógépet újra használatba veszi, csatlakoztasson minden eszközt, perifériát és kábelt, amelyet korábban lecsatlakoztatott. 3 Helyezze vissza a médiakártyákat, lemezeket és egyéb alkatrészeket, amelyeket a számítógépből a munka megkezdése előtt eltávolított. 4 Csatlakoztassa a számítógépét és minden hozzá csatolt eszközt elektromos aljzataikra. 5 Kapcsolja be a számítógépet. 15

16 Az optikai meghajtó eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Távolítsa el a csavart, amely az optikai meghajtó szerkezetet az alapburkolathoz rögzíti. 2 Az optikai meghajtó kioldásához egy műanyag pálcával tolja ki az optikai meghajtót a csavarlyukon keresztül. 16

17 3 Csúsztassa ki az optikai meghajtó szerelvényt a meghajtórekeszből. 1 optikai meghajtó szerkezet 2 M2x4 csavar 3 műanyag pálca 4 alapburkolat 4 Távolítsa el az optikai meghajtót a meghajtókerethez rögzítő csavarokat. 17

18 5 Távolítsa el az optikai meghajtó tartókeretét. 1 optikai meghajtó 2 M2x3 csavar (2) 3 az optikai meghajtó kerete 18

19 6 Óvatosan húzza le az optikai meghajtó előlapját az optikai meghajtóról. 1 az optikai meghajtó előlapja 2 optikai meghajtó 3 fülek (3 db) 19

20 Az optikai meghajtó visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Illessze az optikai meghajtó előlapján található füleket az optikai meghajtón található nyílásokhoz, majd pattintsa az előlapot a helyére. 2 Igazítsa egymáshoz az optikai meghajtó keretének csavarhelyeit és az optikai meghajtó csavarhelyeit. 3 Helyezze vissza az optikai meghajtót a meghajtókerethez rögzítő csavarokat. 4 Csúsztassa vissza az optikai meghajtó szerkezetet az optikai meghajtó rekeszébe. 5 Illessze egymáshoz az optikai meghajtó keretének csavarhelyeit és az alapburkolat csavarhelyeit. 6 Helyezze vissza az optikai meghajtó szerkezetét az alap burkolathoz rögzítő csavarokat. 20

21 Az alapburkolat eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók Távolítsa el az optikai meghajtót. 21

22 Művelet 1 Távolítsa el a csavarokat, amelyek az alapburkolatot rögzítik a csuklótámasz szerkezethez. 1 M2,5x8 csavar (13) 2 M2x2 csavar (3) 3 M2x4 csavar 4 alapburkolat 2 Egy műanyag pálcával feszítse fel az alapburkolatot, a számítógép alapjának bal felső sarkától kezdve. 22

23 3 Szögben tartva emelje ki az alapburkolatot a csuklótámasz és billentyűzet szerkezetéből. 1 csuklótámasz és billentyűzet szerkezet 3 alapburkolat 2 műanyag pálca MEGJEGYZÉS: Kövesse a 4. és az 5. lépést, ha további összetevőket kíván eltávolítani a számítógépből. 23

24 4 Csatlakoztassa le az akkumulátor kábelét az alaplapról. 1 akkumulátorkábel 2 alaplap 5 Nyomja meg és 5 másodpercig tartsa lenyomva az alaplap leföldeléséhez. 24

25 Az alap burkolat visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Csatlakoztassa az akkumulátor kábelét a rendszerkártyához, ha ez lehetséges. 2 Az alsó burkolatot helyezze a csuklótámasz és billentyűzet szerkezetére, és az alsó burkolatot pattintsa a helyére. 3 Helyezze vissza a csavarokat, amelyek az alapburkolatot rögzítik a csuklótámasz és a billentyűzet egységéhez. Utólagos tennivalók Helyezze vissza az optikai meghajtót. 25

26 A memória modulok eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. Művelet 1 Ujjbeggyel húzza szét a rögzítő kapcsokat a memóriamodul csatlakozó mindkét végén úgy, hogy a memóriamodul kiugorjon. 26

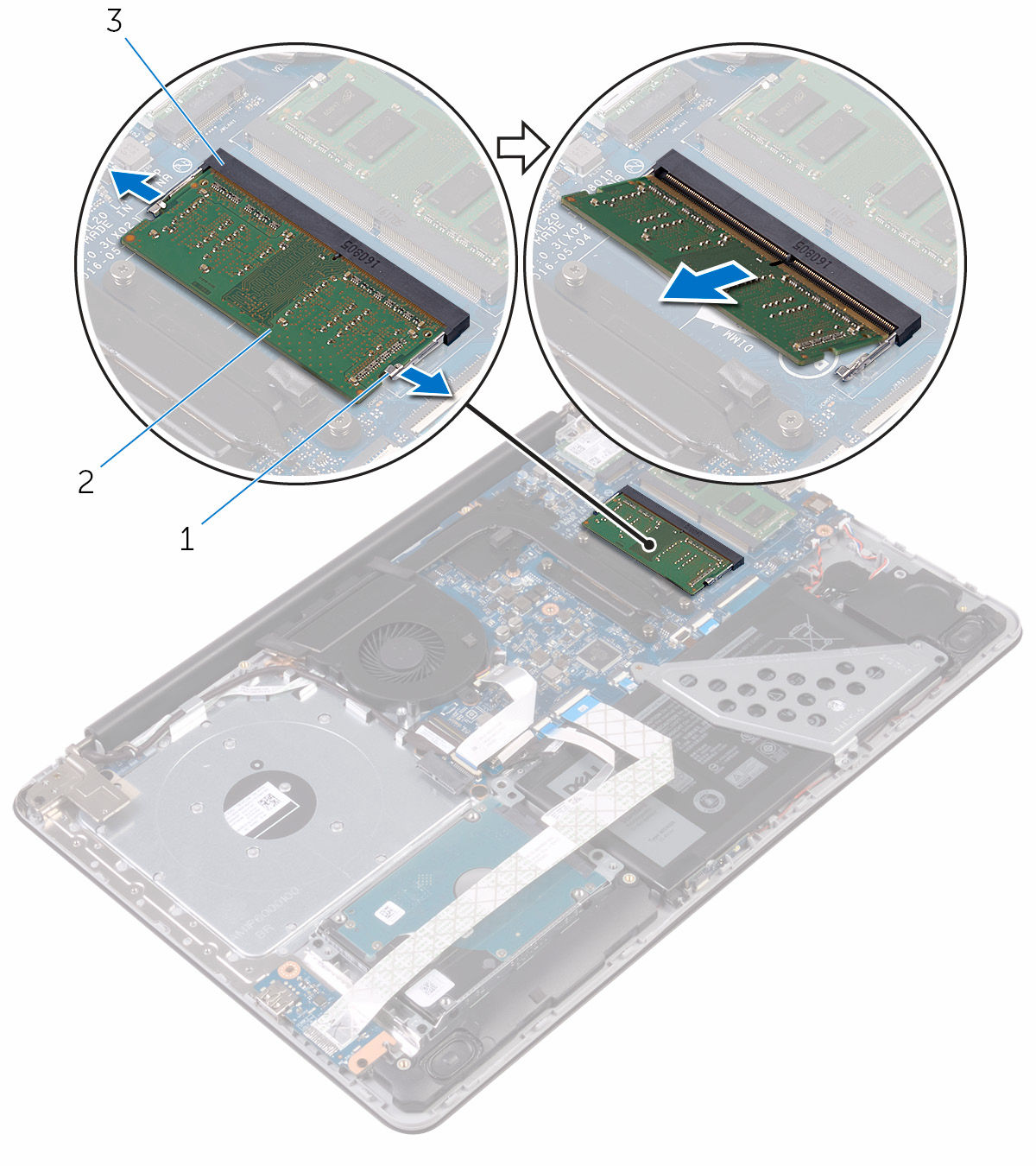

27 2 Vegye ki a memóriamodult a memóriamodul-foglalatból 1 rögzítőkapcsok (2) 2 memóriamodul 3 memóriamodul foglalat 27

28 A memória modulok visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Illessze a memóriamodulon lévő bemetszést a memóriamodul foglalatában található fülhöz. 28

29 2 Megdöntve határozottan csúsztassa a memóriamodult a csatlakozóba, és nyomja le a memóriamodult, hogy a helyére pattanjon. MEGJEGYZÉS: Ha nem hall kattanást, távolítsa el a memóriamodult, és helyezze be újra. 1 bemetszés 2 fül 3 memóriamodul foglalat 4 memóriamodul 3 Csatlakoztassa az akkumulátor kábelét az alaplapra. 29

30 Utólagos tennivalók 1 Helyezze vissza az alapburkolatot. 2 Helyezze vissza az optikai meghajtót. 30

31 A vezeték nélküli kártya eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. Művelet 1 Távolítsa el a csavart, amely a vezeték nélküli kártya keretét az alaplaphoz rögzíti. 2 Csúsztassa el és vegye ki a vezeték nélküli kártya tartókeretét, és húzza ki az antennakábeleket a vezeték nélküli kártyából. 31

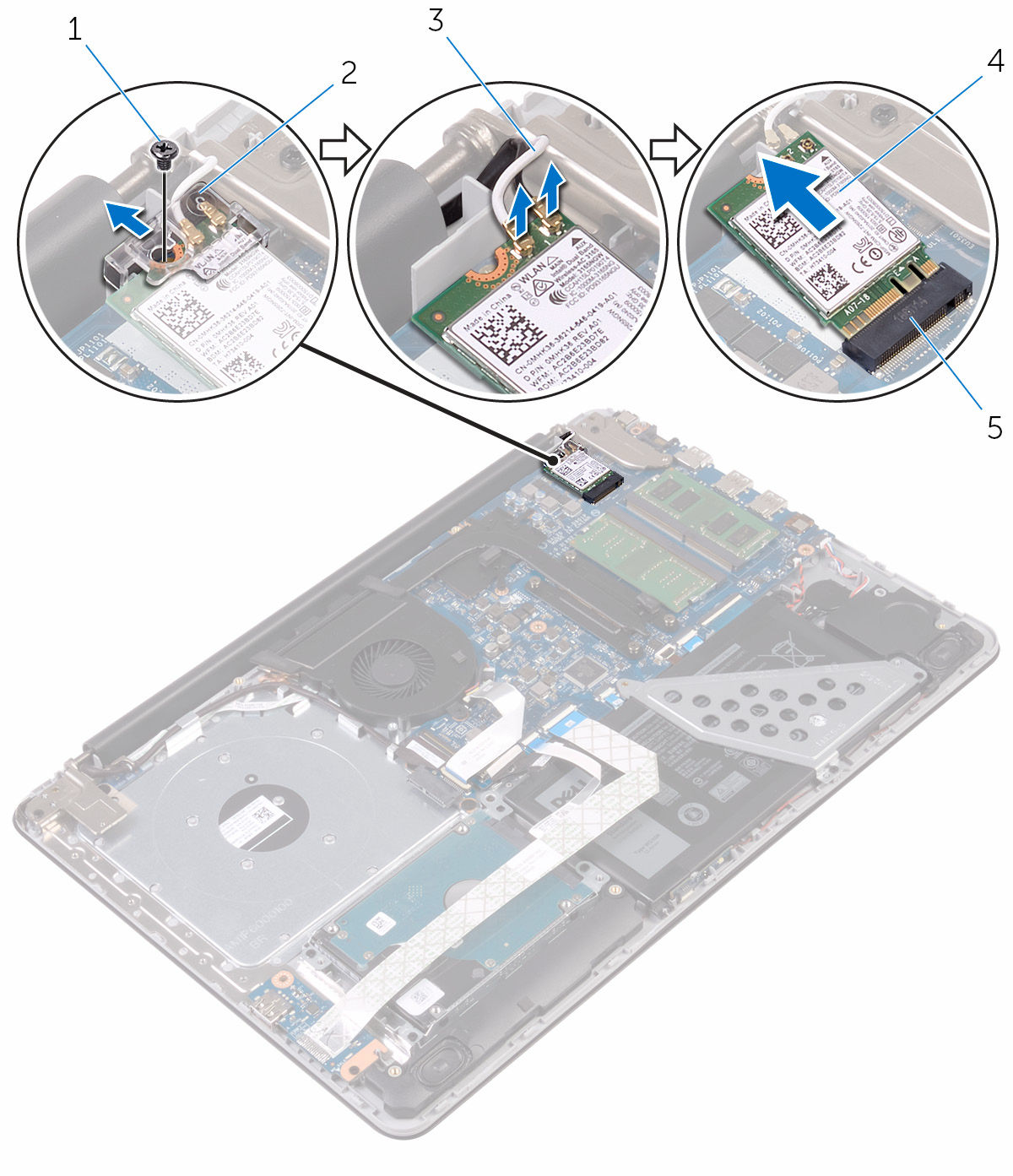

32 3 Csúsztassa el és emelje ki a vezeték nélküli kártyát a vezeték nélküli kártya foglalatból. 1 M2x3 csavar 2 vezeték nélküli kártya foglalat 3 antennakábelek (2) 4 vezeték nélküli kártya 5 vezeték nélküli kártya nyílás 32

33 A vezeték nélküli kártya visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet FIGYELMEZTETÉS: A vezeték nélküli kártya sérülésének elkerülése érdekében ne helyezzen kábelt alá. 1 Illessze a vezeték nélküli kártya bemetszését a vezeték nélküli kártya csatlakozón lévő fülhöz. 2 A vezeték nélküli kártyát megdöntve helyezze a nyílásba. 3 Csatlakoztassa az antennakábeleket a vezeték nélküli kártyához. A következő táblázat tartalmazza a számítógép által támogatott vezeték nélküli kártyák antennakábeleinek színkódját. A vezeték nélküli kártya csatlakozói Fő (fehér háromszög) Kisegítő (fekete háromszög) Antennakábel szín Fehér Fekete 4 Csúsztassa el és helyezze vissza a vezeték nélküli kártya tartókeretét a vezeték nélküli kártya foglalatába. 5 Igazítsa a vezeték nélküli kártya tartókeretén levő csavarlyukakat a vezeték nélküli kártyán, valamint a csuklótámasz és a billentyűzet együttesén lévő csavarlyukakhoz. 33

34 6 Helyezze vissza a vezeték nélküli kártya tartókeretét a vezeték nélküli kártyához valamint a csuklótámasz és billentyűzet együtteséhez rögzítő csavarokat. 1 vezeték nélküli kártya 2 bemetszés 3 vezeték nélküli kártya nyílás 4 fül 5 antennakábelek (2) 6 M2x3 csavar 7 vezeték nélküli kártya foglalat 34

35 Utólagos tennivalók 1 Helyezze vissza az alapburkolatot. 2 Helyezze vissza az optikai meghajtót. 35

36 Az optikai meghajtó interposer eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. Művelet 1 Nyissa ki a reteszt, és válassza le a kijelző kábelét a rendszerkártyáról. 2 Emelje meg a reteszt és húzza ki az optikai meghajtó csatlakozókábelét a rendszerkártyából és az optikai meghajtó panelének csatlakozójából. 3 Helyezze vissza a csavarokat, amelyek a optikai meghajtó tálcáját a csuklótámasz és billentyűzet szerkezetéhez rögzítik. 36

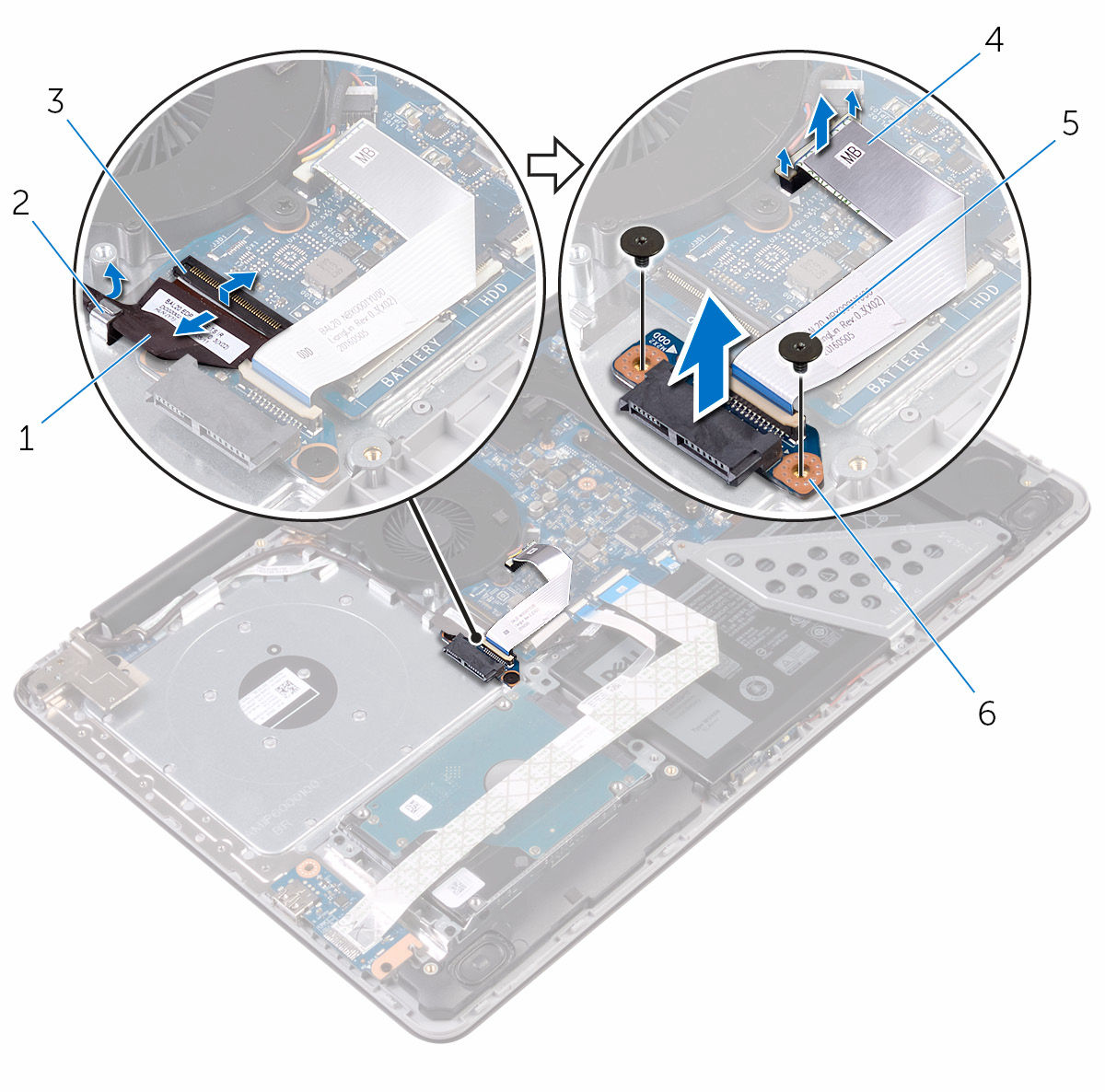

37 4 Emelje ki az optikai meghajtó csatlakozóját a csuklótámasz és billentyűzet szerelvényből. 1 kijelzőkábel 2 kábelvezető 3 retesz 4 optikai meghajtó csatlakozójának kábele 5 M2x2 csavar (2) 6 optikai meghajtó tálca 37

38 Az optikai meghajtó interposer visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Illessze egymáshoz az optikai meghajtó tálcáján lévő csavarhelyeket valamint a csuklótámasz és billentyűzet szerkezetén lévő csavarhelyeket. 2 Helyezze vissza a csavarokat, amelyek a optikai meghajtó tálcáját a csuklótámasz és billentyűzet szerkezethez rögzítik. 3 Csatlakoztassa az optikai meghajtó csatlakozókábelét a rendszerkártyához és az optikai meghajtó csatlakozójához. 4 Helyezze az optikai meghajtó tálcájának kábelét a reteszbe és a kábel rögzítéséhez nyomja le a reteszt. 5 Zárja le a reteszt, amely az optikai meghajtó csatlakozókábelét a rendszerkártyához rögzíti. 6 Vezesse a kijelző kábelét a kábelvezetőn keresztül, majd csatlakoztassa a rendszerkártyához. Utólagos tennivalók 1 Helyezze vissza az alapburkolatot. 2 Helyezze vissza az optikai meghajtót. 38

39 A gombelem eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: A gombelemek eltávolítása a BIOS-t alapértelmezett beállításra állítja vissza. Javasoljuk, hogy jegyezze fel a BIOS beállításait a gombelem eltávolítása előtt. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. Művelet 1 Válassza le a gombelem kábelét az alaplapról. 2 Jegyezze fel a gombakku kábelének elvezetését a csuklótámasz és billentyűzet szerkezetén. 3 Távolítsa el a gombakku kábelét a csuklótámasz és billentyűzet szerkezetén lévő kábelvezetőből. 39

40 4 Fejtse fel a gombelemet a csuklótámasz és billentyűzet szerkezetéről. 1 alaplap 2 csuklótámasz és billentyűzet szerkezet 3 gombelem kábele 4 gombelem 5 kábelvezető 40

41 A gombelem visszahelyezése. VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Illessze a gombelemet a csuklótámasz és billentyűzet egységbe. 2 Vezesse át a gombakku kábelét a csuklótámasz és billentyűzet szerkezetén lévő kábelvezetőn. 3 Csatlakoztassa a gombelem kábelét az alaplapra. Utólagos tennivalók 1 Helyezze vissza az alapburkolatot. 2 Helyezze vissza az optikai meghajtót. 41

42 Az I/O panel eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. Művelet 1 Emelje meg a reteszt, és a húzófül segítségével csatlakoztassa le az I/O kártya kábelét a rendszerkártyáról. 2 Távolítsa el a csavart, amely az I/O kártyát a csuklótámasz szerkezethez rögzíti. 42

43 3 Emelje ki az I/O kártyát a csuklótámasz és billentyűzet szerelvényből. 1 retesz 2 I/O kártya kábele 3 M2,5x5 csavar 4 I/O kártya 5 csuklótámasz és billentyűzet szerkezet 43

44 Az I/O kártya visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Az illesztési jelek segítségével az I/O kártyát helyezze a csuklótámasz szerkezetbe. 2 Az I/O kártya csavarlyukát illessze a csuklótámasz szerkezet csavarlyukához. 3 Szerelje vissza a csavart, amely az I/O kártyát a csuklótámasz szerkezethez rögzíti. 4 Csatlakoztassa az I/O panel kábelét a rendszerkártyához, majd zárja a reteszt a kábel rögzítéséhez. Utólagos tennivalók 1 Helyezze vissza az alapburkolatot. 2 Helyezze vissza az optikai meghajtót. 44

45 A merevlemez-meghajtó eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: A merevlemez-meghajtók törékenyek. Óvatosan járjon el, amikor a merevlemez-meghajtót kezeli. FIGYELMEZTETÉS: Az adatvesztés megelőzése érdekében ne távolítsa el a merevlemez-meghajtót, ha a számítógép bekapcsolt vagy alvó állapotban van. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az I/O kártyát. Művelet 1 Emelje meg a reteszt, és a húzófül segítségével csatlakoztassa le a merevlemez-meghajtó kábelét az alaplapról. 2 Távolítsa el a csavarokat, amelyek a merevlemez-meghajtó szerkezetet a csuklótámasz szerkezethez rögzítik. 45

46 3 Emelje ki a merevlemez-meghajtó szerkezetet a kábeleivel együtt a csuklótámasz szerkezetből. 1 húzófül 2 retesz 3 merevlemez-meghajtó kábele 5 merevlemez-meghajtó szerkezet 4 M2,5x5 csavar (3) 6 csuklótámasz és billentyűzet szerkezet 46

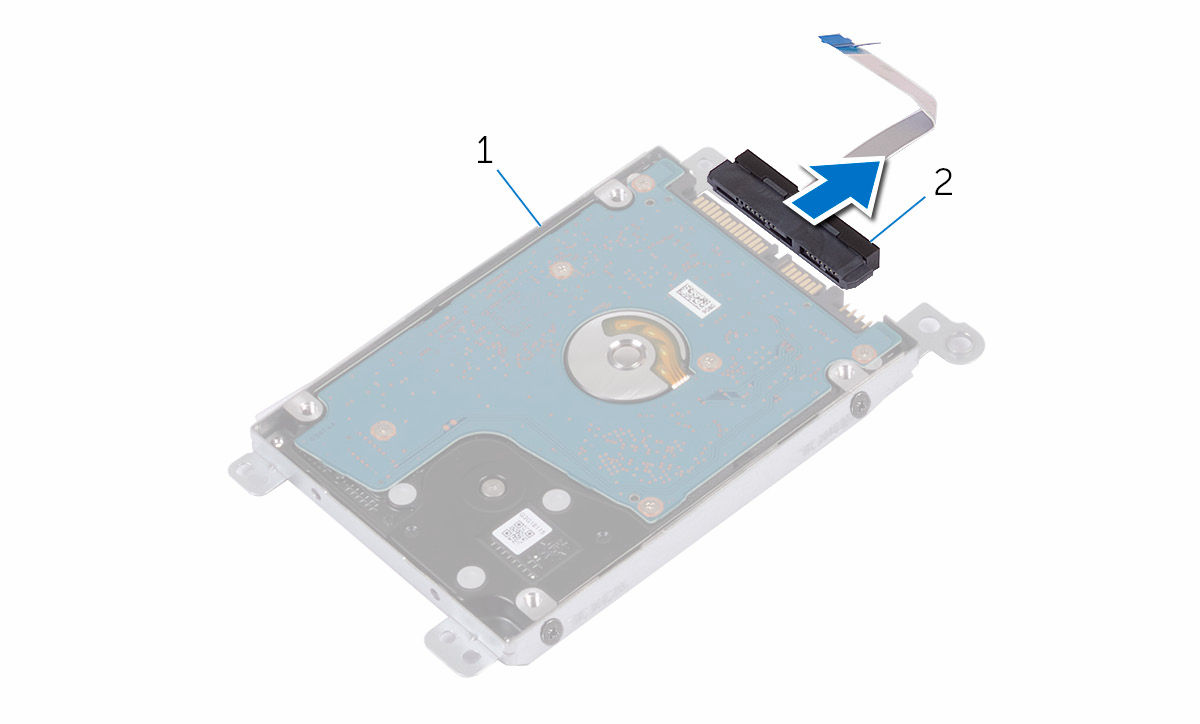

47 4 A csatlakoztatót csatlakoztassa le a merevlemez-meghajtó szerkezetről. 1 merevlemez-meghajtó szerkezet 2 csatlakoztató 5 Távolítsa el a csavarokat, amelyek a merevlemez-meghajtó keretet a merevlemez-meghajtóra rögzítik. 47

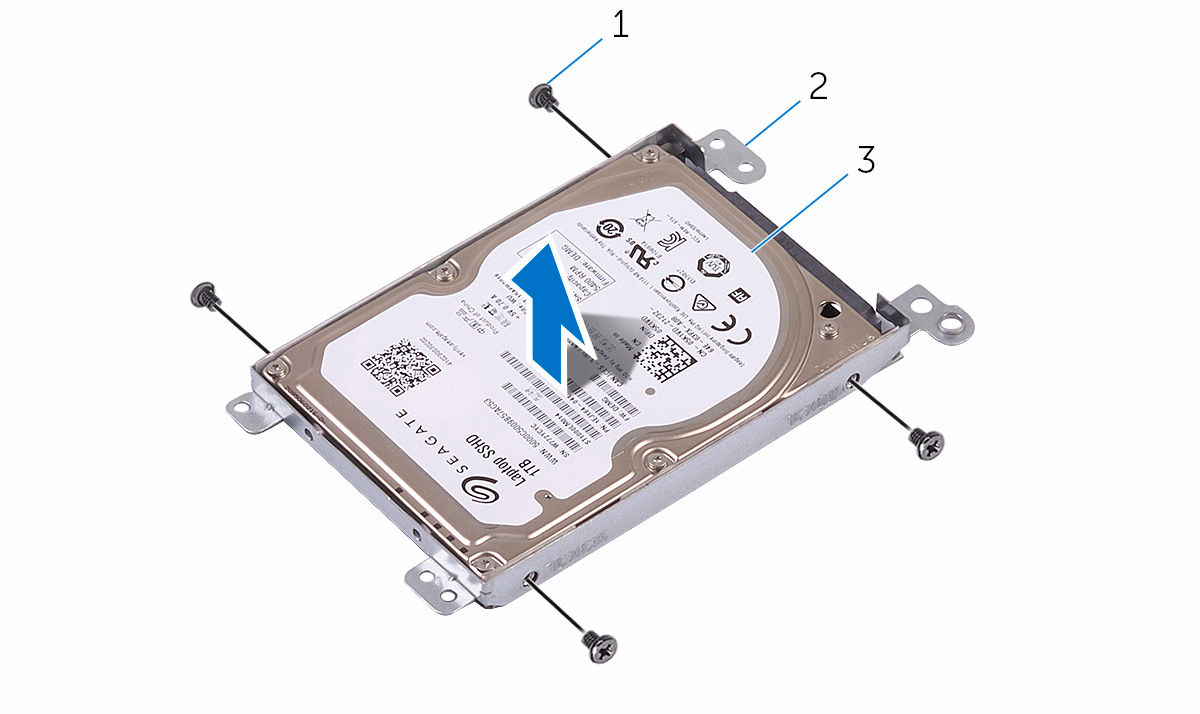

48 6 Emelje le a merevlemez-meghajtót a merevlemez-meghajtó keretről. 1 M3x3 csavar (4) 2 merevlemez-meghajtó kerete 3 merevlemez-meghajtó 48

49 A merevlemez-meghajtó visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: A merevlemez-meghajtók törékenyek. Óvatosan járjon el, amikor a merevlemez-meghajtót kezeli. Művelet 1 Illessze egymáshoz a merevlemez-meghajtó keret csavarhelyeit és a merevlemez-meghajtón lévő csavarhelyeket. 2 Helyezze vissza a csavarokat, amelyek a merevlemez-keretet a merevlemezhez rögzítik. 3 Csatlakoztassa a csatlakoztatót a merevlemez-meghajtóhoz. 4 Illessze egymáshoz a merevlemez-meghajtó szerkezet csavarhelyeit és a csuklótámasz szerkezeten lévő csavarhelyeket. 5 Helyezze vissza a csavarokat, amelyek a merevlemez-meghajtó szerkezetet a csuklótámasz szerkezethez rögzítik. 6 Csatlakoztassa az merevlemez kábelét a rendszerkártyához, majd zárja a reteszt a kábel rögzítéséhez. Utólagos tennivalók 1 Helyezze vissza az I/O kártyát. 2 Helyezze vissza az alapburkolatot. 3 Helyezze vissza az optikai meghajtót. 49

50 Az akkumulátor eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az I/O kártyát. 4 Távolítsa el a merevlemez-meghajtót. Művelet 1 Vegye ki az akkumulátor-tartókeretet a rendszerkártya, csuklótámasz és billentyűzet szerelvényhez rögzítő csavarokat. 50

51 2 Emelje meg és távolítsa el az akkumulátor-tartókeretet. 1 alaplap 2 M2,5x5 csavar (2) 3 akkumulátor tartókeret 4 akkumulátor 5 csuklótámasz és billentyűzet szerkezet 3 Távolítsa el az akkumulátort a kéztámasz és billentyűzet szerelvényhez rögzítő csavart. MEGJEGYZÉS: Jegyezze meg az akkumulátort a kéztámasz és billentyűzet szerelvényhez rögzítő csavar helyét. 51

52 4 Emelje ki az akkumulátort a kéztámasz és billentyűzet szerelvényből. 1 M2,5x5 csavar 2 akkumulátor 3 csuklótámasz és billentyűzet szerkezet 52

53 Az akkumulátor visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Illessze egymáshoz az akkumulátor csavarhelyeit és a csuklótámasz és billentyűzet szerkezeten lévő csavarhelyeket. 2 Helyezze vissza a csavart, amely a csuklótámasz és billentyűzet szerkezetéhez rögzíti az akkumulátort. 3 Illessze egymáshoz az akkumulátor-tartókeret csavarhelyeit, valamint a rendszerkártya, és a csuklótámasz és billentyűzet szerkezetén lévő csavarhelyeket. 4 Csavarja vissza az akkumulátor-tartókeretet a rendszerkártya, valamint a csuklótámasz és billentyűzet szerelvényhez rögzítő csavarokat. Utólagos tennivalók 1 Helyezze vissza a merevlemezt. 2 Helyezze vissza az I/O kártyát. 3 Helyezze vissza az alapburkolatot. 4 Helyezze vissza az optikai meghajtót. 53

54 Az állapotjelző fények paneljének eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az I/O kártyát. 4 Távolítsa el a merevlemez-meghajtót. 5 Távolítsa el az akkumulátort. Művelet 1 Nyissa ki a reteszt, és az állapotjelző fények paneljének kábelét csatlakoztassa le a rendszerkártyáról. 2 Válassza le az állapotjelző panel kábelét a csuklótámasz és a billentyűzet együtteséről. 3 Nyomja meg a fület, amely az állapotjelző fények paneljét a csuklótámasz és billentyűzet szerkezetéhez rögzíti. 54

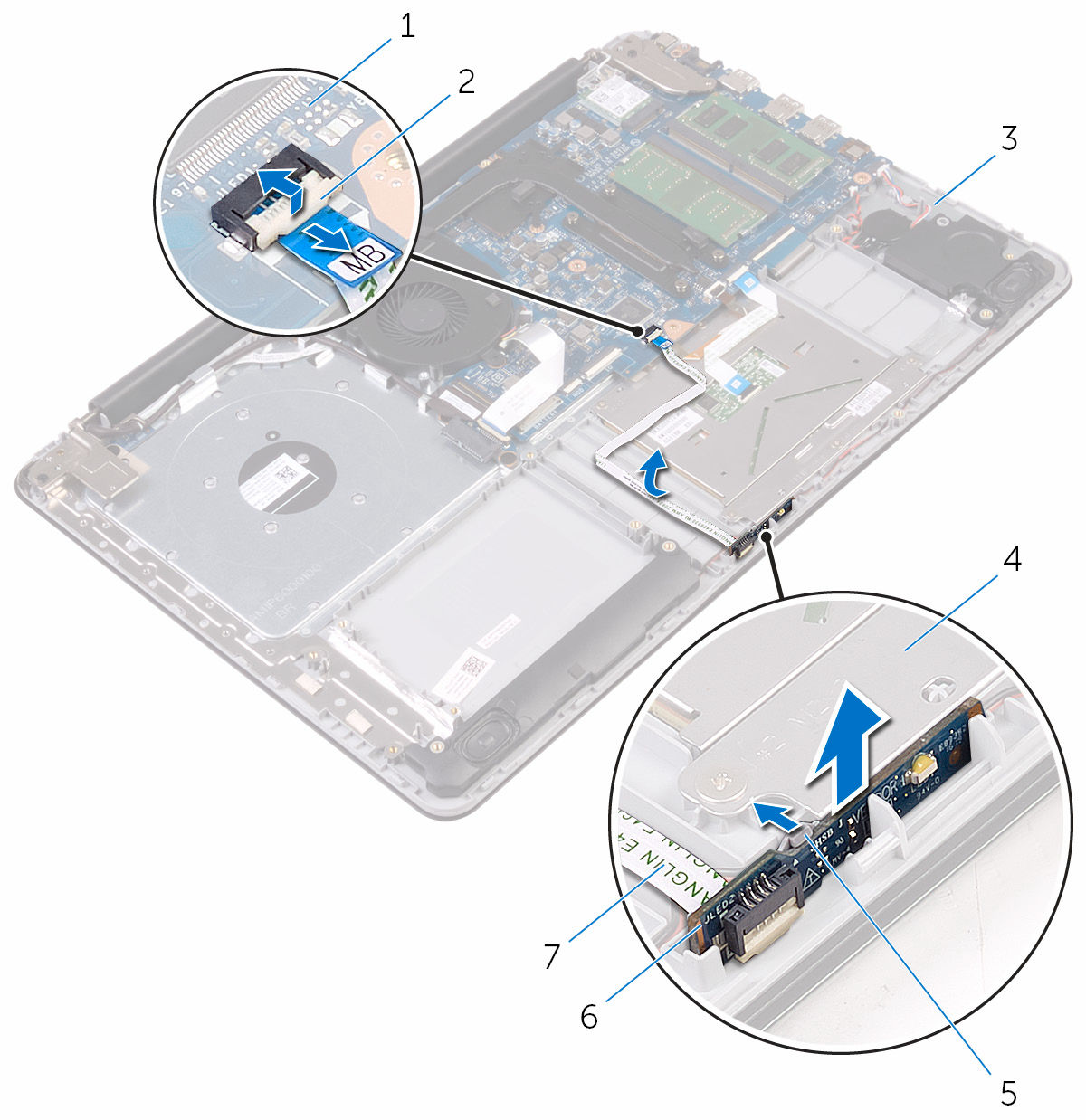

55 4 Emelje ki az állapotjelző fények panelét a kábeleivel együtt a csuklótámasz és a billentyűzet együtteséből. 1 alaplap 2 retesz 3 csuklótámasz és billentyűzet szerkezet 4 érintőpad keret 5 fül 6 állapotkijelző kártya 7 állapotjelző fények panelkábele 55

56 Az állapotjelző fények paneljének visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Helyezze az állapotjelző fények paneljét a csuklótámasz és a billentyűzet együttesén található aljzatba. 2 Nyomja le az állapotjelző fények panelét, hogy az a helyére pattanjon. 3 Ragassza az állapotjelző fények paneljének kábelét a csuklótámasz és a billentyűzet együtteséhez. 4 Csúsztassa az állapotjelző fények panelének kábelét a rendszerkártyán lévő csatlakozóba, és zárja a reteszt a kábel rögzítéséhez. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza a merevlemezt. 3 Helyezze vissza az I/O kártyát. 4 Helyezze vissza az alapburkolatot. 5 Helyezze vissza az optikai meghajtót. 56

57 A hangszórók eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az I/O kártyát. 4 Távolítsa el a merevlemez-meghajtót. 5 Távolítsa el az akkumulátort. Művelet 1 Nyissa ki a reteszt, és az állapotjelző fények paneljének kábelét csatlakoztassa le a rendszerkártyáról. 2 Csatlakoztassa le a hangszóró kábelét az alaplapról. 3 Távolítsa el a hangszóró kábelét a csuklótámasz szerkezeten lévő kábelvezetőkből. 57

58 4 Emelje ki a hangszórót a kábelével együtt a csuklótámasz és billentyűzet együtteséből. 1 alaplap 2 hangszóró-kábel 3 hangszórók (2 db) 4 csuklótámasz és billentyűzet szerkezet 5 kábelvezetők 58

59 A hangszórók visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Az illesztési jelek segítségével helyezze a hangszórókat a csuklótámasz és billentyűzet együttesén található nyílásokba, majd pattintsa a helyére a hangszórókat. 2 Vezesse át a hangszóró kábelét a csuklótámasz szerkezeten lévő kábelvezetőkön. MEGJEGYZÉS: Ha a hangszórók behelyezésekor a gumitömítések kipattannak, nyomja be azokat. 3 Csatlakoztassa a hangszóró kábelét az alaplapra. 4 Csúsztassa az állapotjelző fények panelének kábelét a rendszerkártyán lévő csatlakozóba, és zárja a reteszt a kábel rögzítéséhez. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza a merevlemezt. 3 Helyezze vissza az I/O kártyát. 4 Helyezze vissza az alapburkolatot. 5 Helyezze vissza az optikai meghajtót. 59

60 Az alaplap szerelvényének eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. MEGJEGYZÉS: Az Ön szervizcímkéje az alaplapon van. Meg kell adnia a szervizcímkét a rendszer beállításakor miután kicserélte az alaplapot. MEGJEGYZÉS: Az alaplap cseréje a BIOS-beállítási programban elvégzett minden módosítást törölni fog. A csere után ezeket a módosításokat újra el kell végezni. MEGJEGYZÉS: A kábelek alaplapról történő eltávolítása előtt jegyezze fel a csatlakozók helyét, hogy az alaplap visszaszerelésekor azokat megfelelően vissza tudja csatlakoztatni. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az I/O kártyát. 4 Távolítsa el a merevlemez-meghajtót. 5 Távolítsa el az akkumulátort. 6 Távolítsa el a memóriamodulokat. 7 Távolítsa el a vezeték nélküli kártyát. 60

61 Művelet 1 Távolítsa el a csavarokat, amelyek a jobb oldali kijelző-csuklópántot a csuklótámasz és billentyűzet szerkezetéhez rögzítik. 2 Nyissa ki a kijelző jobb oldali csuklópántját. 1 M2,5x5 csavar (2) 2 jobb oldali kijelzőcsuklópánt 3 alaplap 3 Nyissa ki a reteszt, és válassza le a kijelző kábelét a rendszerkártyáról. 4 Emelje meg a reteszt és húzza ki az optikai meghajtó csatlakozókábelét a rendszerkártyáról és az optikai meghajtó csatlakozójából. 5 Nyissa ki a reteszt, és az állapotjelző fények paneljének kábelét csatlakoztassa le a rendszerkártyáról. 6 Nyissa ki a reteszeket, és válassza le az érintőpad kábelét, a billentyűzet háttérvilágításának kábelét és a billentyűzet kábelét a rendszerkártyáról. 61

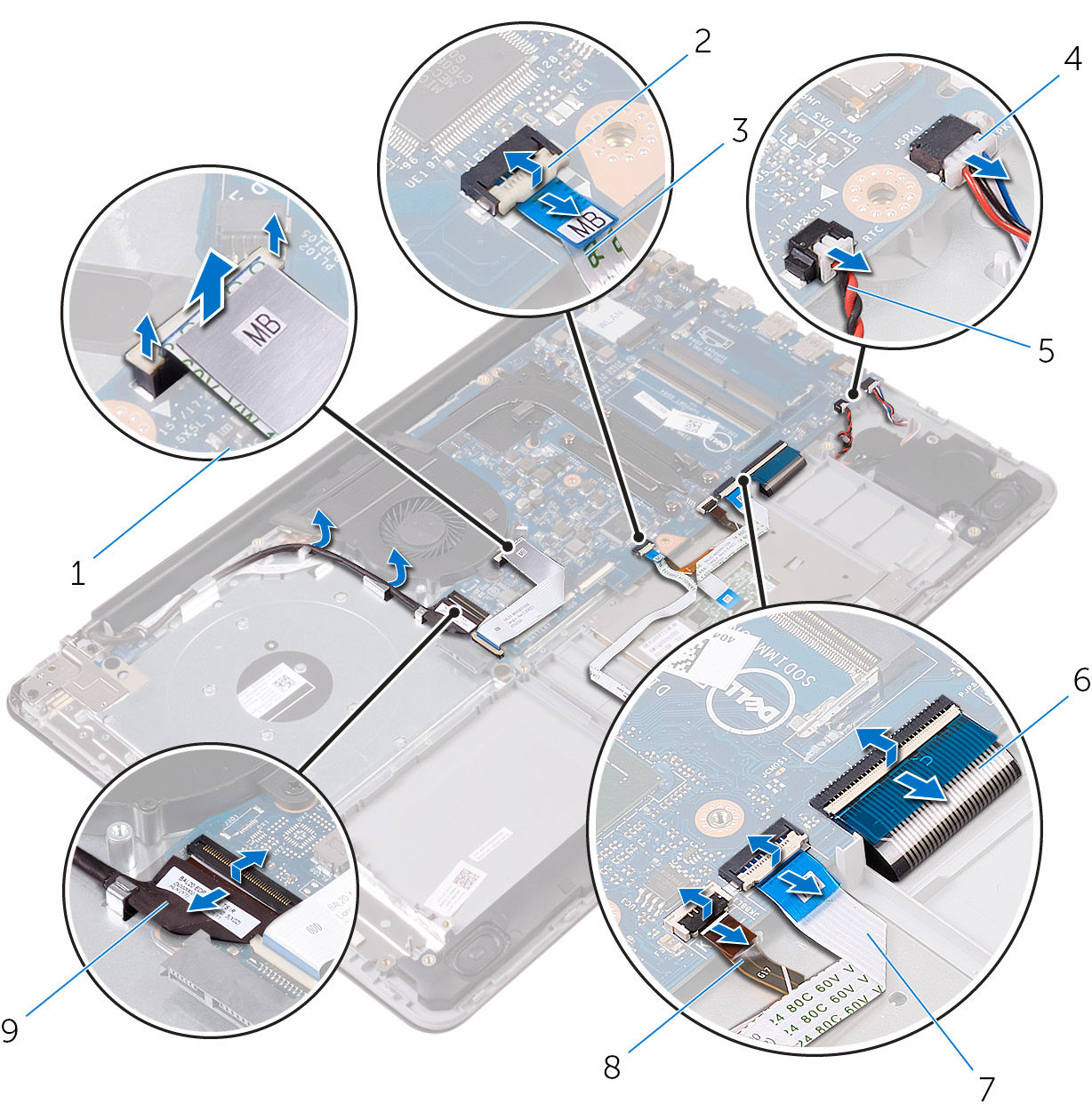

62 7 Csatlakoztassa le a hangszóró kábelét és a gombelem kábelét az alaplapról. 1 optikai meghajtó csatlakozójának kábele 3 állapotjelző fények panelkábele 2 reteszek (4) 4 hangszóró-kábel 5 gombelem kábele 6 billentyűzetkábel 7 érintőpad kábele 8 a billentyűzet háttérvilágításának kábele 9 kijelzőkábel 8 Távolítsa el a csavarokat, amelyek az alaplapot a csuklótámasz és a billentyűzet együtteséhez rögzítik. 62

63 9 Távolítsa el a csavart, amely a hűtőborda szerkezetet az alaplaphoz rögzíti. 10 Óvatosan fordítsa fel az alaplap szerelvényét. 1 M2,5x5 csavar 2 alaplap 3 M2,5x5 csavar 11 Emelje meg a reteszt és húzza ki a tápadapterport kábelét a rendszerkártyából. 12 A bekapcsológomb kábelét csatlakoztassa le az alaplapról. 63

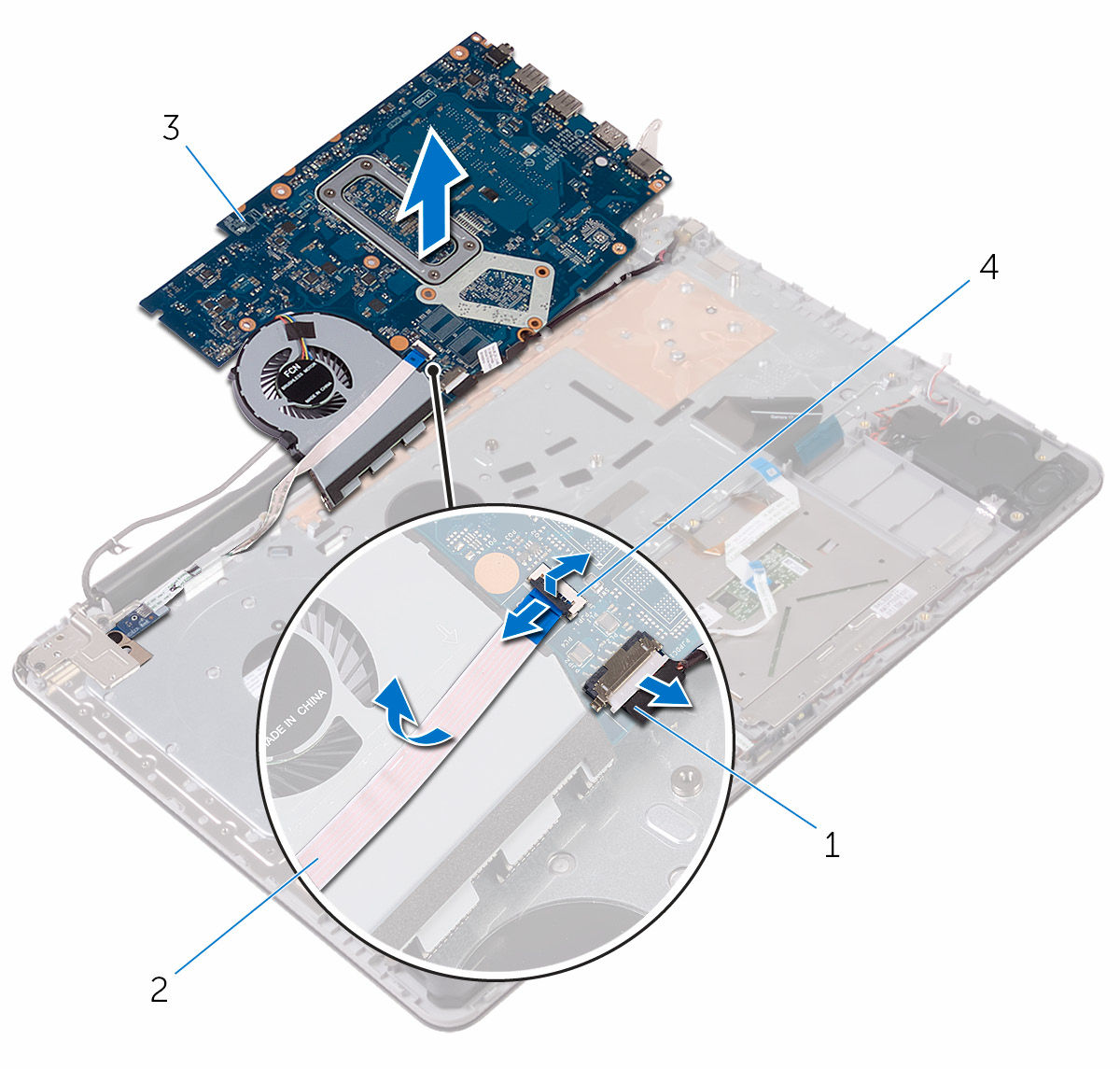

64 13 Válassza le a tápadapter-port kábelét a hűtőborda-szerelvény hátuljáról. 1 bekapcsológomb kábel 2 tápadapter port kábele 3 alaplap 4 retesz 14 Távolítsa el a hűtőborda szerkezetet. 64

65 Az alaplap visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. MEGJEGYZÉS: Az Ön szervizcímkéje az alaplapon van. Meg kell adnia a szervizcímkét a rendszer beállításakor miután kicserélte az alaplapot. MEGJEGYZÉS: Az alaplap cseréje a BIOS-beállítási programban elvégzett minden módosítást törölni fog. A csere után ezeket a módosításokat újra el kell végezni. Művelet 1 Helyezze vissza a hűtőborda szerkezetet. 2 Csatlakoztassa a tápadapterport kábelét és a bekapcsológomb kábelét a rendszerkártyára. 3 Óvatosan fordítsa fel a rendszerkártyát. 4 Az illesztési jelek segítségével a rendszerkártyát helyezze a csuklótámasz és billentyűzet szerkezetébe. 5 Illessze egymáshoz a rendszerkártyán lévő csavarhelyeket a csuklótámasz és a billentyűzet szerkezetének csavarhelyeit. 6 Helyezze vissza a csavart, amely az alaplapot rögzíti a csuklótámasz szerkezethez. 7 Helyezze vissza a csavart, amely a hűtőborda-szerkezetet az alaplaphoz rögzíti. 8 Csúsztassa a hangszórókábelt és a gombelemkábelt a rendszerkártyán lévő csatlakozókba. 9 Csúsztassa az érintőpanel kábelét, a billentyűzet háttérvilágításának kábelét és a billentyűzet kábelét a csatlakozóikba és zárja le a reteszeket. 65

66 10 Csúsztassa az állapotjelző fények panelének kábelét az alaplapon lévő csatlakozóba, és zárja a reteszt. 11 Csatlakoztassa az optikai meghajtó csatlakozókábelét a rendszerkártyához és az optikai meghajtó csatlakozójához. 12 Zárja le a reteszt, amely az optikai meghajtó csatlakozókábelét a rendszerkártyához rögzíti. 13 Zárja le a kijelző jobb oldali csuklópántját. 14 Csatlakoztassa a kijelzőkábelt az alaplapra. 15 Helyezze vissza a csavarokat, amelyek a jobb oldali kijelző-csuklópántot a csuklótámasz és billentyűzet szerkezetéhez rögzítik. Utólagos tennivalók 1 Helyezze vissza a vezeték nélküli kártyát. 2 Helyezze vissza a memóriamodulokat. 3 Helyezze vissza az akkumulátort. 4 Helyezze vissza a merevlemezt. 5 Helyezze vissza az I/O kártyát. 6 Helyezze vissza az alapburkolatot. 7 Helyezze vissza az optikai meghajtót. 66

67 A hűtőborda szerelvény eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. VIGYÁZAT: A hűtőbordák normál működés közben felforrósodhatnak. Adjon nekik elegendő időt lehűlni, mielőtt hozzájuk ér. FIGYELMEZTETÉS: A processzor maximális hűtése érdekében ne érintse meg a hűtőborda hőátadó területeit. A kezén található olajok csökkenthetik a hővezető paszta hőleadó képességét. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az I/O kártyát. 4 Távolítsa el a merevlemez-meghajtót. 5 Távolítsa el az akkumulátort. 6 Távolítsa el a memóriamodulokat. 7 Távolítsa el a vezeték nélküli kártyát. 8 Távolítsa el azalaplap szerelvényét. Művelet FIGYELMEZTETÉS: Helyezze a kijelzőpanelt egy tiszta, lapos felületre. 1 Csatlakoztassa le a ventilátor kábelét az alaplapról. 67

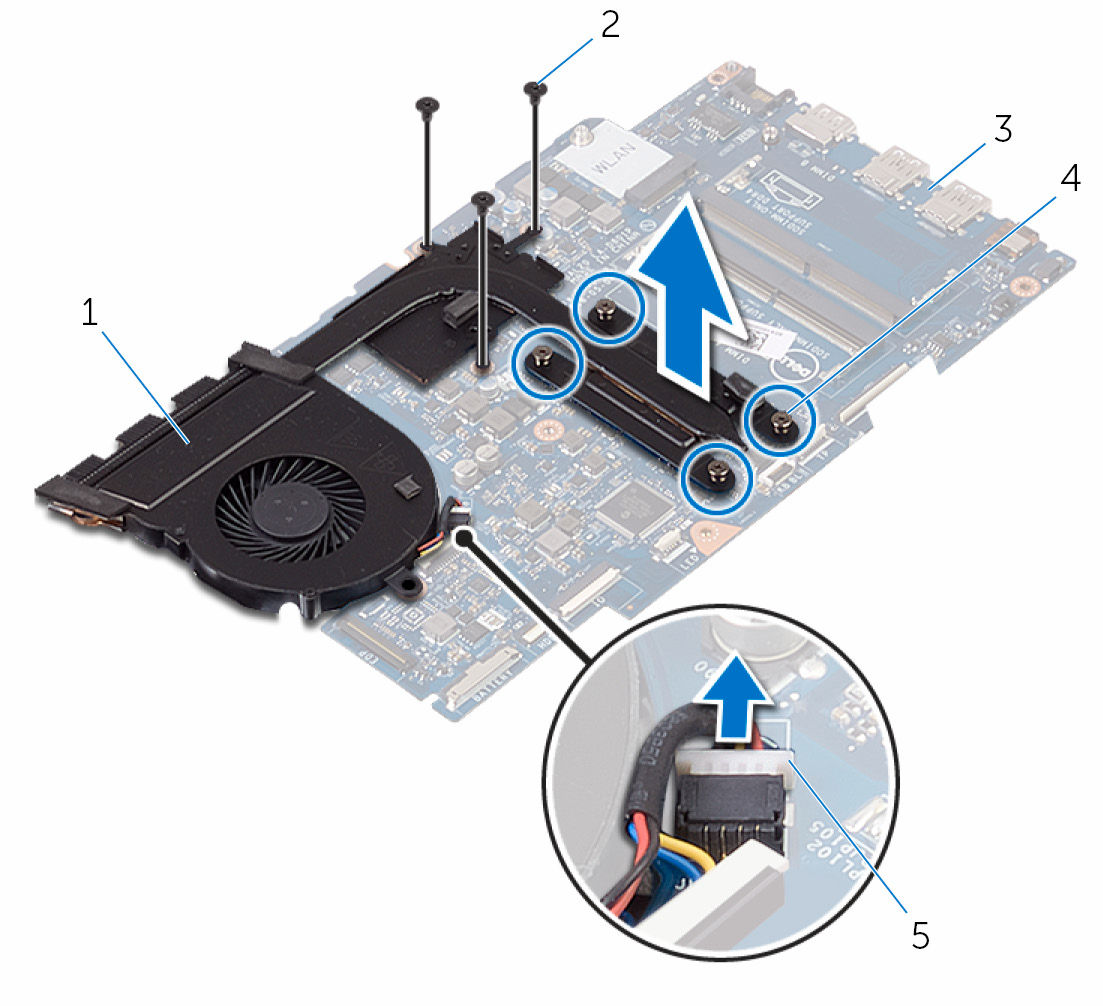

68 2 Egymás után, (a hűtőbordán jelölt sorrendben) lazítsa meg az elveszíthetetlen csavarokat, amelyek a hűtőborda szerkezetét az alaplaphoz rögzítik. 3 Távolítsa el a hűtőbordát az alaplaphoz rögzítő csavarokat. 4 Emelje le a hűtőborda szerkezetet az alaplapról. 1 hűtőborda szerkezet 2 M2x3 csavar (3) 3 alaplap 4 elveszíthetetlen csavarok (4) 5 ventilátorkábel 68

69 A hűtőborda szerelvény visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: A hűtőborda nem megfelelő elhelyezése az alaplap és a processzor sérülését okozhatja. MEGJEGYZÉS: Az eredeti hővezető paszta újra használható, ha az eredeti alaplapot és ventilátort újra egyben szereli be. Ha az alaplapot vagy a ventilátort kicseréli, használja a készletben levő hővezető lapot a hővezetés biztosításához. Művelet 1 A hűtőborda szerkezetet helyezze az alaplapra. 2 Illessze a hűtőborda szerkezeten lévő csavarlyukakat az alaplapon található csavarlyukakhoz. 3 Helyezze vissza a hűtőbordát az alaplaphoz rögzítő csavarokat. 4 Egymás után (a hűtőborda szerkezeten jelölt sorrendben) húzza meg az elveszíthetetlen csavarokat, amelyek a hűtőborda szerkezetet az alaplaphoz rögzítik. 5 Csatlakoztassa a ventilátor kábelét az alaplapra. Utólagos tennivalók 1 Helyezze vissza az alaplap szerelvényét. 2 Helyezze vissza a vezeték nélküli kártyát. 3 Helyezze vissza a memóriamodulokat. 69

70 4 Helyezze vissza az akkumulátort. 5 Helyezze vissza a merevlemezt. 6 Helyezze vissza az I/O kártyát. 7 Helyezze vissza az alapburkolatot. 8 Helyezze vissza az optikai meghajtót. 70

71 Az érintőpanel eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az I/O kártyát. 4 Távolítsa el a merevlemez-meghajtót. 5 Távolítsa el az akkumulátort. 6 Kövesse Az állapotjelző fények paneljének eltávolítása című rész 1-2. lépésének műveleteit. 7 Távolítsa el a memóriamodulokat. 8 Távolítsa el a vezeték nélküli kártyát. 9 Távolítsa el azalaplap szerelvényét. 10 Távolítsa el a hűtőborda szerkezetet. Művelet 1 Nyissa ki a reteszt és válassza le a billentyűzet háttérvilágításának kábelét a rendszerkártyáról. 2 Fejtse le az állapotjelző fények panelének kábelét és a billentyűzet háttérvilágításának kábelét az érintőpanelről. 71

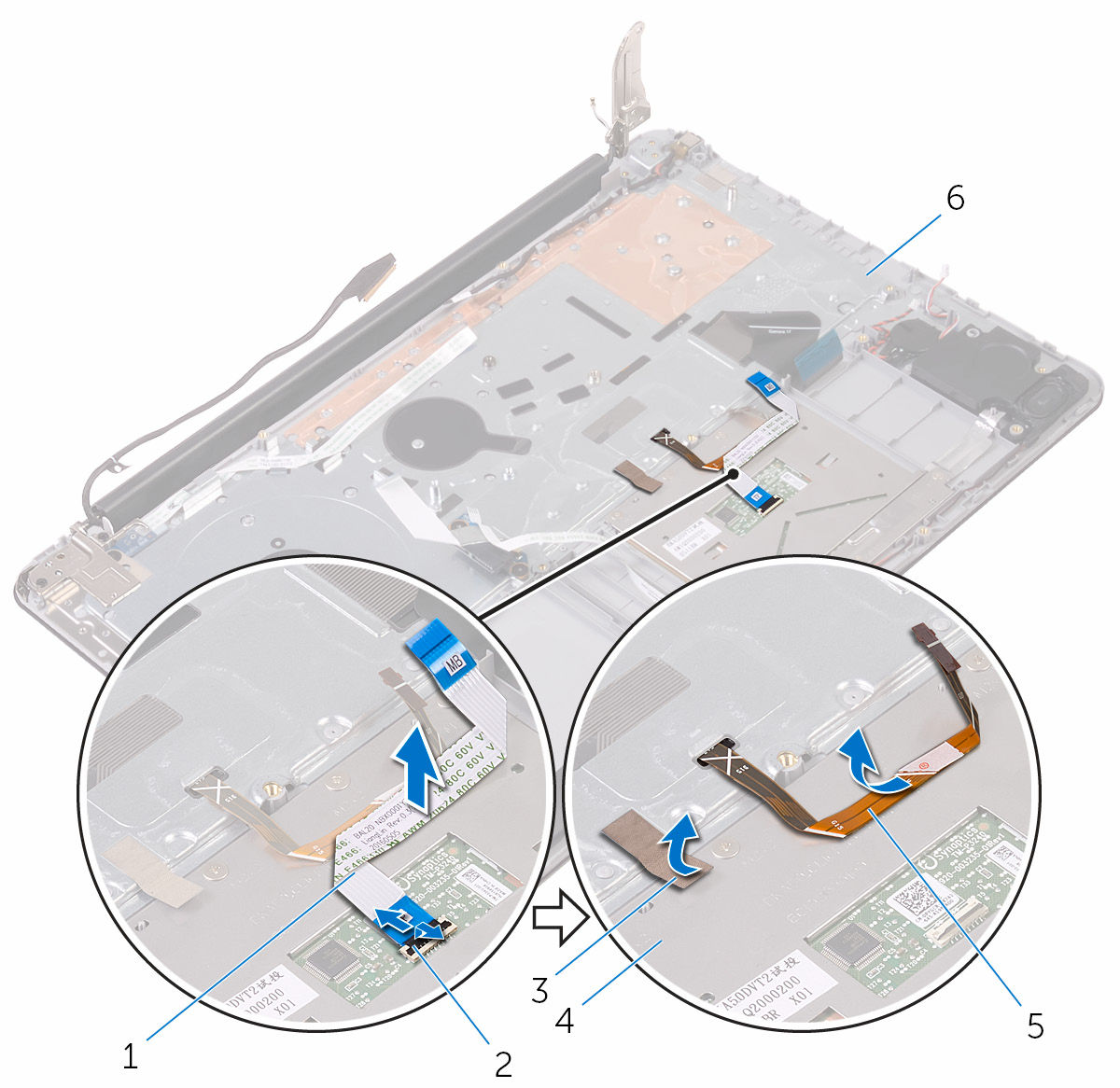

72 3 Fejtse le a ragasztószalagot, amely az érintőpanelt a csuklótámasz és a billentyűzet együtteséhez rögzíti. 1 érintőpad kábele 2 retesz 3 szalag 4 érintőpanel 5 a billentyűzet háttérvilágításának kábele 6 csuklótámasz és billentyűzet szerkezet 4 Távolítsa el az érintőpanel keretét a csuklótámasz és billentyűzet szerelvényhez rögzítő csavarokat. 72

73 5 Emelje ki az érintőpanel keretét a csuklótámasz és billentyűzet szerkezetéből. 1 M2x2 csavar (3) 2 érintőpad keret 3 érintőpanel 4 csuklótámasz és billentyűzet szerkezet 6 Távolítsa el az érintőpanelt a csuklótámasz és billentyűzet szerelvényhez rögzítő csavarokat. 73

74 7 Az érintőpanelt emelje le a csuklótámasz és billentyűzet együtteséről. 1 M2x2 csavar (4) 2 csuklótámasz és billentyűzet szerkezet 3 érintőpanel 74

75 Az érintőpanel visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet MEGJEGYZÉS: Az érintőpanelt igazítsa a csuklótámasz és billentyűzet szerelvényén lévő vezetőkbe úgy, hogy az érintőpanel két oldalán lévő rések egyenlők legyenek. 1 Illessze egymáshoz az érintőpanel csavarhelyeit és a csuklótámasz és billentyűzet szerkezeten lévő csavarhelyeket. 2 Csavarja vissza az érintőpanelt a csuklótámasz és billentyűzet szerelvényhez rögzítő csavarokat. 3 Ragassza az állapotjelző-lámpa panel kábelét az érintőpanelhez. 4 Igazítsa egymáshoz az érintőpanel tartókeretének csavarhelyeit és a csuklótámasz és a billentyűzet együttesén lévő csavarhelyeket. 5 Helyezze vissza az érintőpanel keretét a csuklótámasz és a billentyűzet szerelvényhez rögzítő csavarokat. 6 Ragassza fel az érintőpanel keretét a csuklótámasz és billentyűzet szerelvényhez rögzítő szalagot. 7 Csúsztassa az érintőpanel kábelének mindkét végét a megfelelő csatlakozókba, és zárja le a reteszeket a kábelek rögzítéséhez. 8 Csúsztassa a billentyűzet háttérvilágításának kábelét a csatlakozójába, és zárja a reteszt a kábel rögzítéséhez. 75

76 Utólagos tennivalók 1 Helyezze vissza a hűtőborda szerkezetet. 2 Helyezze vissza az alaplap szerelvényét. 3 Helyezze vissza a vezeték nélküli kártyát. 4 Helyezze vissza a memóriamodulokat. 5 Kövesse Az állapotjelző fények paneljének visszahelyezése című rész 3-4. lépésének műveleteit. 6 Helyezze vissza az akkumulátort. 7 Helyezze vissza a merevlemezt. 8 Helyezze vissza az I/O kártyát. 9 Helyezze vissza az alapburkolatot. 10 Helyezze vissza az optikai meghajtót. 76

77 A kijelzőszerkezet eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. Művelet 1 Vegye ki az akkumulátor kábelét a rendszerkártyából. 2 Jegyezze fel a kijelző kábel elvezetését, és távolítsa el a kábelt a kábelvezetőkből. 77

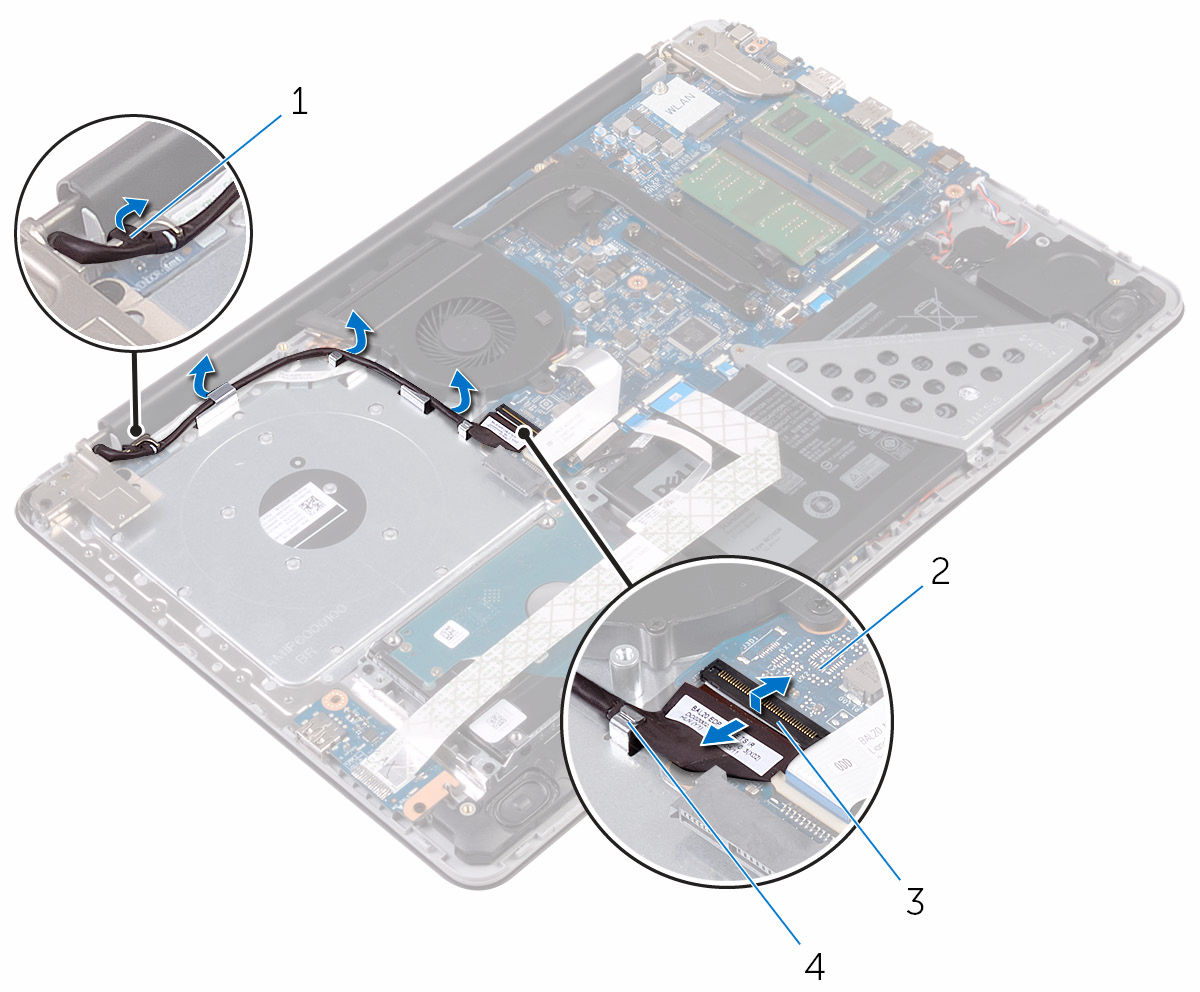

78 3 Emelje fel a reteszt, és csatlakoztassa le a kijelzőkábelt az alaplapról. 1 kijelzőkábel 2 alaplap 3 retesz 4 kábelvezetők 4 Távolítsa el a csavarokat, amelyek a kijelző csuklópántokat rögzítik a csuklótámasz és billentyűzet szerkezetéhez. 78

79 5 Nyissa ki a kijelző csuklópántjait. 1 M2,5x5 csavar (4) 2 kijelző csuklópántjai (2 db) 3 kijelzőszerkezet 4 csuklótámasz és billentyűzet szerkezet 79

80 6 Emelje fel a csuklótámasz és billentyűzet egységet a kijelző szerkezetéről. 1 kijelző csuklópántjai (2 db) 2 csuklótámasz és billentyűzet szerkezet 3 kijelzőszerkezet 80

81 A kijelzőszerkezet visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Helyezze a csuklótámasz és billentyűzet egységet a kijelző szerkezetére. 2 Az illesztési jelek segítségével nyomja a kijelző csuklópántjait a csuklótámasz és billentyűzet szerkezetére. 3 Helyezze vissza a csavarokat, amelyek a kijelző csuklópántokat rögzítik a csuklótámasz és billentyűzet szerkezetéhez. 4 Vezesse át a kijelző kábelét a csuklótámasz és billentyűzet szerkezetén lévő kábelvezetőkön. 5 Csúsztassa a kijelző kábelét a rendszerkártyán lévő csatlakozóba, és zárja le a csatlakozóreteszt a kábel rögzítéséhez. 6 Csúsztassa az akkumulátor kábelét a rendszerkártya csatlakozójába. Utólagos tennivalók 1 Helyezze vissza az alapburkolatot. 2 Helyezze vissza az optikai meghajtót. 81

82 A kijelzőelőlap eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el a kijelző szerkezetet. Művelet 1 Egy műanyag pálcával óvatosan hajlítsa fel a kijelzőelőlap belső peremét. 82

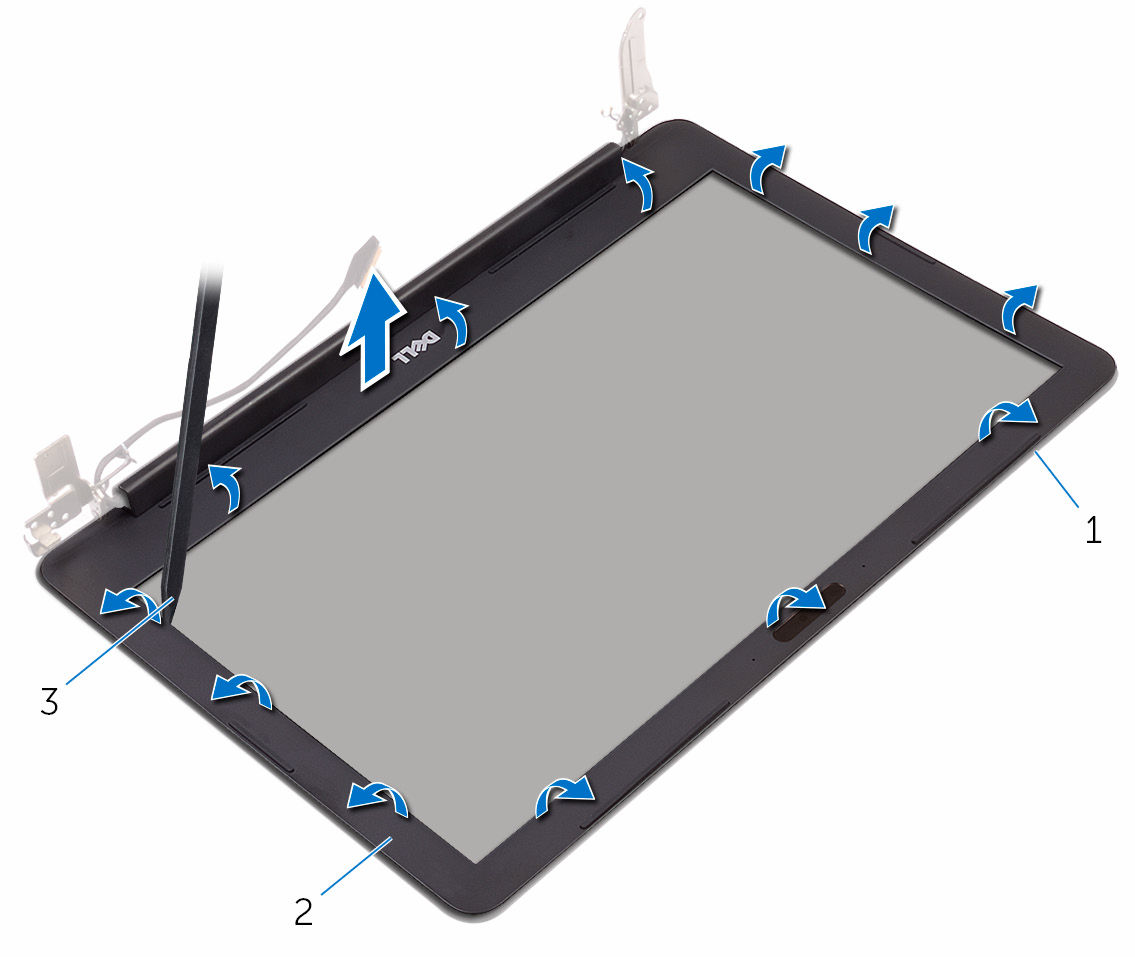

83 2 Távolítsa el a kijelzőelőlapot a kijelző hátlapjáról. 1 kijelző hátlap 2 kijelzőelőlap 3 műanyag pálca 83

84 A kijelzőelőlap visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet A kijelzőelőlapot illessze a kijelző hátsó burkolatára, majd óvatosan pattintsa a helyére. Utólagos tennivalók 1 Helyezze vissza a kijelzőegységet. 2 Helyezze vissza az alapburkolatot. 3 Helyezze vissza az optikai meghajtót. 84

85 A kamera eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el a kijelző szerkezetet. 4 Távolítsa el a kijelzőelőlapot. Művelet 1 Egy műanyag pálca segítségével feszítse le a kameramodult a kijelző szerkezetéről. 2 Emelje ki a kamerát a kijelző szerkezetéből. 85

86 3 Válassza le a kamerakábelt a kameramodulról. 1 műanyag pálca 2 kameramodul 3 kamerakábel 4 kijelzőszerkezet 86

87 A kamera visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Csatlakoztassa a kamera kábelét a kameramodulhoz. 2 Az illesztési jelek segítségével ragassza a kameramodult a kijelzőszerkezetre, és pattintsa a helyére. Utólagos tennivalók 1 Helyezze vissza a kijelzőelőlapot. 2 Helyezze vissza a kijelzőegységet. 3 Helyezze vissza az alapburkolatot. 4 Helyezze vissza az optikai meghajtót. 87

88 A kijelzőpanel eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el a kijelző szerkezetet. 4 Távolítsa el a kijelzőelőlapot. Művelet 1 Távolítsa el a csavarokat, amelyek a kijelzőpanelt a kijelző hátlapra rögzítik. 88

89 2 Emelje fel és fordítsa meg a kijelzőpanelt. 1 M2x3 csavar (4) 2 kijelzőpanel 3 kijelző hátlap 3 Fejtse le a kijelzőkábelt a kijelzőpanel hátoldalához rögzítő szalagot. 4 Emelje meg a reteszt és a kijelző kábelét csatlakoztassa le a kijelzőpanel kábelcsatlakozójáról. 89

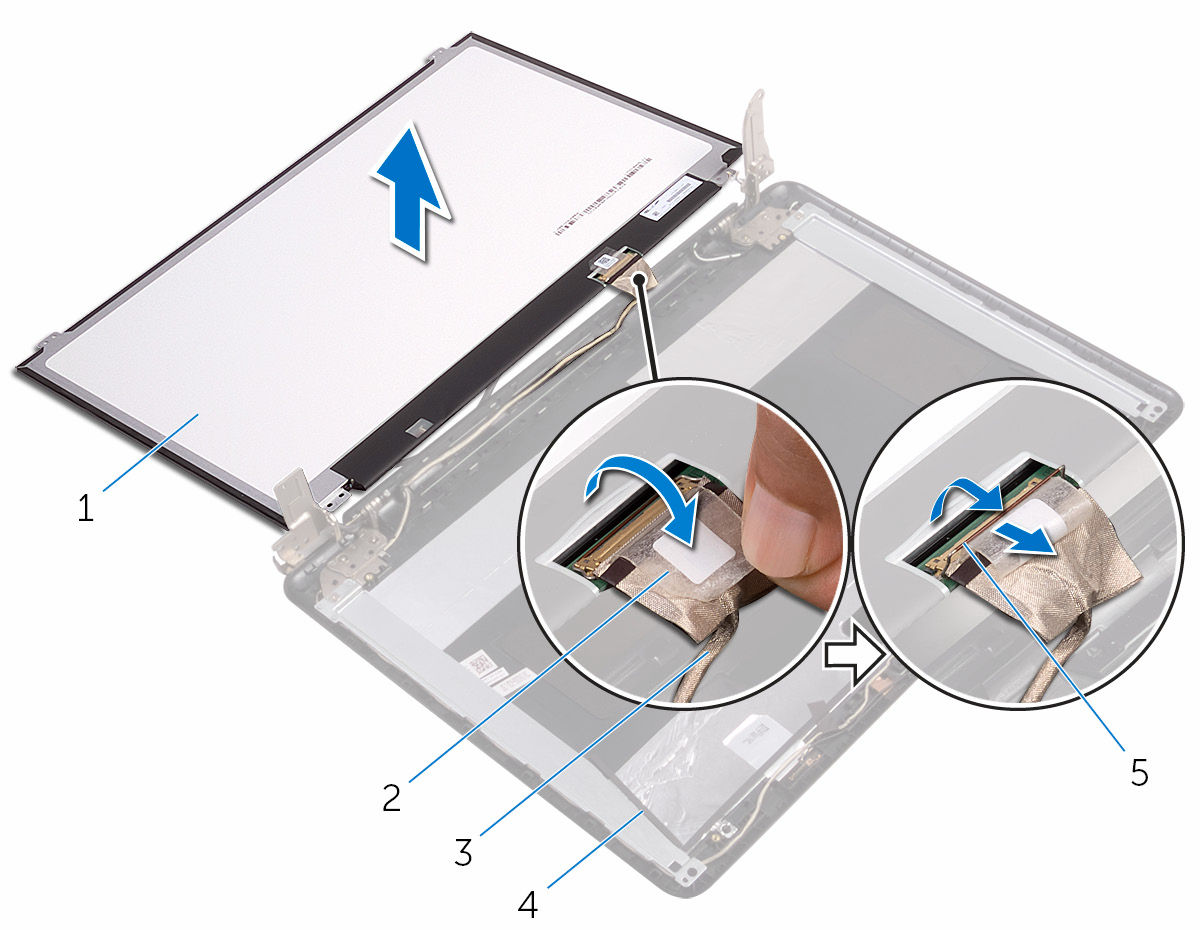

90 5 Emelje le a kijelzőpanelt a kijelző hátlapjáról. 1 kijelzőpanel 2 szalag 3 kijelzőkábel 4 kijelző hátlap 5 retesz 90

91 A kijelzőpanel visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Csatlakoztassa a kijelzőkábelt a kijelző panel hátoldalán levő kijelzőpanelcsatlakozóhoz. 2 Ragassza fel a kijelzőkábelt a kijelzőpanel hátoldalához rögzítő szalagot. 3 A kijelzőpanelt óvatosan helyezze a kijelző hátlapjára. 4 Illessze a kijelzőpanel csavarhelyeit a kijelző hátlapján lévő csavarhelyekhez. 5 Helyezze vissza a csavarokat, amelyek a kijelzőpanelt a kijelző hátlapra rögzítik. Utólagos tennivalók 1 Helyezze vissza a kijelzőelőlapot. 2 Helyezze vissza a kijelzőegységet. 3 Helyezze vissza az alapburkolatot. 4 Helyezze vissza az optikai meghajtót. 91

92 A kijelző sarokpántok eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el a kijelző szerkezetet. 4 Távolítsa el a kijelzőelőlapot. 5 Távolítsa el a kijelzőpanelt. Művelet 1 Távolítsa el a csavarokat, amelyek a kijelző csuklópántokat a kijelző hátlapra rögzítik. 2 Távolítsa el a csavarokat, amelyek a kijelző csuklópánt-tartókereteit a kijelző hátlapjához rögzítik. 92

93 3 Emelje ki a kijelzőpanel csuklópántjának kereteit a kijelző hátlapjából. 1 M2x3 csavar (2) 2 kijelzőpanel-csuklókeretek (2) 3 kijelző csuklópántjai (2 db) 4 M2,5x3 csavar (6) 5 kijelző hátlap 93

94 A kijelző csuklópántok visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Igazítsa össze a kijelző csuklópántjának keretein lévő csavarhelyeket a kijelző hátlapján lévő csavarhelyekkel. 2 Illessze a kijelző csuklópántjain lévő csavarhelyeket a kijelző hátlapján lévő csavarhelyekhez. 3 Helyezze vissza a csavarokat, amelyek a kijelző csuklópántjait a kijelző hátlapjához rögzítik. Utólagos tennivalók 1 Helyezze vissza a kijelzőpanelt. 2 Helyezze vissza a kijelzőelőlapot. 3 Helyezze vissza a kijelzőegységet. 4 Helyezze vissza az alapburkolatot. 5 Helyezze vissza az optikai meghajtót. 94

95 A kijelzőkábel eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az optikai meghajtót. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el a kijelző szerkezetet. 4 Távolítsa el a kijelzőelőlapot. 5 Távolítsa el a kijelzőpanelt. 6 Távolítsa el a kijelző forgópántjait. Művelet 1 Csatlakoztassa le a kamerakábelt a kameramodulon lévő csatlakozójáról. 2 Húzza le a ragasztószalagot, amely a kamera kábelt a kijelző hátlapjához rögzíti. 3 Húzza le a ragasztószalagot, amely a kijelzőkábelt a kijelző hátlapjához rögzíti. 95

96 4 Jegyezze fel a kijelző kábel elvezetését, majd távolítsa el a kijelző kábelt a kijelző hátlapjáról. 1 kijelző hátlap 2 kijelzőkábel 3 szalagok (2 db) 4 kameramodul 5 kamerakábel 96
