Inspiron Szervizelési kézikönyv. 2 az 1-ben. Számítógép típusa: Inspiron Szabályozó modell: P30E Szabályozó típus: P30E001

Átírás

1 Inspiron az 1-ben Szervizelési kézikönyv Számítógép típusa: Inspiron Szabályozó modell: P30E Szabályozó típus: P30E001

2 Megjegyzések, figyelmeztetések és Vigyázat jelzések MEGJEGYZÉS: A MEGJEGYZÉSEK fontos tudnivalókat tartalmaznak, amelyek a termék hatékonyabb használatát segítik. FIGYELMEZTETÉS: A FIGYELMEZTETÉS hardverhiba vagy adatvesztés lehetőségére hívja fel a figyelmet, egyben közli a probléma elkerülésének módját. VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a figyelmet Dell Inc. vagy leányvállalatai. Minden jog fenntartva. A Dell, az EMC és egyéb védjegyek a Dell Inc. vagy leányvállalatainak védjegyei. Minden egyéb névjegy a vonatkozó vállalatok védjegye lehet Mód. A01

3 Tartalomjegyzék Mielőtt elkezdene dolgozni a számítógép belsejében Mielőtt elkezdené...11 Biztonsági utasítások Ajánlott szerszámok Csavarlista...13 Miután befejezte a munkát a számítógép belsejében...15 Az alsó fedél eltávolítása...16 Művelet...16 Az alap burkolat visszahelyezése Művelet...19 Az akkumulátor eltávolítása Előzetes tennivalók...20 Művelet...20 Az akkumulátor visszahelyezése...22 Művelet...22 Utólagos tennivalók A memória modulok eltávolítása Előzetes tennivalók...23 Művelet

4 A memória modulok visszahelyezése Művelet...26 Utólagos tennivalók Az SSD/Intel Optane memóriamodul eltávolítása Előzetes tennivalók...29 Művelet...29 Az SSD/Intel Optane memóriamodul visszahelyezése Művelet...31 Utólagos tennivalók A merevlemez-meghajtó eltávolítása Előzetes tennivalók...33 Művelet...33 A merevlemez-meghajtó visszahelyezése Művelet...36 Utólagos tennivalók A gombelem eltávolítása Előzetes tennivalók Művelet A gombelem visszahelyezése...39 Művelet...39 Utólagos tennivalók A vezeték nélküli kártya eltávolítása Előzetes tennivalók...40 Művelet

5 A vezeték nélküli kártya visszahelyezése Művelet...42 Utólagos tennivalók A hangszórók eltávolítása Előzetes tennivalók...44 Művelet...44 A hangszórók visszahelyezése...46 Művelet...46 Utólagos tennivalók Az állapotjelző fények paneljének eltávolítása Előzetes tennivalók...47 Művelet Az állapotjelző fények paneljének visszahelyezése...49 Művelet...49 Utólagos tennivalók Az érintőpanel eltávolítása...50 Előzetes tennivalók...50 Művelet...50 Az érintőpanel visszahelyezése Művelet...53 Utólagos tennivalók A ventilátor eltávolítása Előzetes tennivalók...54 Művelet

6 A ventilátor visszahelyezése...56 Művelet...56 Utólagos tennivalók...56 A hűtőborda eltávolítása Előzetes tennivalók...57 Művelet A hűtőborda visszahelyezése...59 Művelet...59 Utólagos tennivalók...59 A tápadapter port eltávolítása Előzetes tennivalók...60 Művelet...60 A tápadapter port visszahelyezése Művelet...62 Utólagos tennivalók A bekapcsológomb és hangerőgombok lapjának eltávolítása Előzetes tennivalók...63 Művelet...63 A bekapcsológomb és hangerőgombok lapjának visszahelyezése...65 Művelet...65 Utólagos tennivalók

7 A grafikus bővítőkártya eltávolítása Előzetes tennivalók...66 Művelet...66 A grafikus bővítőkártya visszahelyezése...69 Művelet...69 Utólagos tennivalók...69 Az I/O panel eltávolítása...70 Előzetes tennivalók...70 Művelet Az I/O kártya visszahelyezése Művelet Utólagos tennivalók A kijelzőszerkezet eltávolítása Előzetes tennivalók...73 Művelet A kijelzőszerkezet visszahelyezése Művelet Utólagos tennivalók Az alaplap eltávolítása Előzetes tennivalók...78 Művelet Az alaplap visszahelyezése Művelet...83 Utólagos tennivalók A szervizcímke megadása a BIOS beállítási programban

8 A billentyűzet eltávolítása...85 Előzetes tennivalók...85 Művelet...85 A billentyűzet visszahelyezése...88 Művelet...88 Utólagos tennivalók A csuklótámasz eltávolítása...90 Előzetes tennivalók...90 Művelet...91 A csuklótámasz visszahelyezése...92 Művelet...92 Utólagos tennivalók A kijelzőpanel eltávolítása...94 Előzetes tennivalók...94 Művelet...94 A kijelzőpanel visszahelyezése...97 Művelet Utólagos tennivalók A kijelző hátlap és az antenna szerelvény eltávolítása.. 98 Előzetes tennivalók...98 Művelet...98 A kijelző hátlap és az antenna szerkezet visszahelyezése Művelet Utólagos tennivalók

9 A kamera eltávolítása Előzetes tennivalók Művelet A kamera visszahelyezése Művelet Utólagos tennivalók Az érzékelőpanel eltávolítása Előzetes tennivalók Művelet Az érzékelőpanel visszahelyezése Művelet Utólagos tennivalók A kijelzőkábel eltávolítása Előzetes tennivalók Művelet A kijelzőkábel visszahelyezése Művelet Utólagos tennivalók Illesztőprogramok letöltése Az audio illesztőprogram letöltése A video-illesztőprogram letöltése Az USB 3.0-illesztőprogram letöltése A Wi-Fi-illesztőprogram letöltése A memóriakártya-olvasó illesztőprogramjának letöltése A chipkészlet-illesztőprogram letöltése A hálózati illesztőprogram letöltése

10 Rendszerbeállítás Rendszerindítási sorrend Navigációs billentyűk A BIOS áttekintése Belépés a BIOS beállító programba Rendszerbeállítási opciók Rendszer- és beállítás jelszó Rendszerbeállító jelszó hozzárendelése Meglévő rendszerjelszó és/vagy beállítási jelszó törlése, illetve módosítása A CMOS-beállítások törlése BIOS- (rendszerbeállító) és rendszerjelszavak törlése Hibaelhárítás A BIOS frissítése A BIOS frissítése (USB-s pendrive segítségével) Az Intel Optane memória engedélyezése Az Intel Optane memória letiltása Bővített rendszerindítás előtti rendszerfelmérés (epsa) diagnosztika Az epsa-diagnosztika futtatása Rendszer-diagnosztikai jelzőfények Maradékáram elvezetése Wi-Fi ki- és bekapcsolása Segítség igénybevétele és a Dell elérhetőségei Mire támaszkodhat a probléma önálló megoldása során? A Dell elérhetőségei

11 Mielőtt elkezdene dolgozni a számítógép belsejében MEGJEGYZÉS: A jelen dokumentumban található képek a megrendelt konfigurációtól függően eltérhetnek a számítógépen megjelenő képektől. Mielőtt elkezdené 1 Mentsen és zárjon be minden nyitott fájlt, majd lépjen ki minden futó alkalmazásból. 2 Állítsa le számítógépét: kattintson a Start Leállítás lehetőségre. MEGJEGYZÉS: Ha más operációs rendszert használ, a leállítás tekintetében olvassa el az adott operációs rendszer dokumentációját. 3 Áramtalanítsa a számítógépet és minden csatolt eszközt. 4 A számítógépről csatlakoztasson le minden hálózati eszközt és perifériát, pl.: billentyűzet, egér, monitor. 5 Távolítson el minden esetlegesen behelyezett memóriakártyát és optikai lemezt a számítógépből. Biztonsági utasítások Végezze el a következő óvintézkedéseket a számítógép potenciális károsodásának elkerülése és a saját biztonsága érdekében. VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el figyelmesen a számítógéphez mellékelt biztonsági tudnivalókat. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a címen. VIGYÁZAT: Mielőtt felnyitná a számítógép burkolatát vagy a paneleket, csatlakoztasson le minden tápellátást. Miután befejezte a munkát a számítógép belsejében, helyezzen vissza minden fedelet, panelt és csavart, mielőtt a készüléket tápellátáshoz csatlakoztatná. FIGYELMEZTETÉS: A számítógép sérülésének elkerülése érdekében sima és tiszta munkafelületen dolgozzon. 11

12 FIGYELMEZTETÉS: A komponenseket és a kártyákat a sérülésük elkerülése érdekében a szélüknél fogja meg, és ne érintse meg a tűket vagy a csatlakozókat. FIGYELMEZTETÉS: Csak a Dell műszaki támogatási csapatának jóváhagyásával vagy utasítására végezzen hibaelhárítást és javítást. A Dell által nem jóváhagyott szerviztevékenységre a garanciavállalás nem vonatkozik. Tekintse meg a számítógéphez kapott biztonsági előírásokat, vagy látogasson el a címre. FIGYELMEZTETÉS: Mielőtt bármihez is hozzányúlna a számítógép belsejében, földelje le saját testét, érintsen meg egy festetlen fémfelületet a számítógép hátulján. Munka közben időről időre érintsen meg valamilyen festetlen fémfelületet, hogy levezesse az időközben felgyűlt statikus elektromosságot, ami károsíthatná a belső alkatrészeket. FIGYELMEZTETÉS: A kábelek kihúzásakor ne magát a kábelt, hanem a csatlakozót vagy a húzófület húzza. Egyes kábelek csatlakozóin zárófülek vagy szárnyas csavarok találhatók, ezeket ki kell oldania, mielőtt a kábelt lecsatlakoztatná. A kábelek lecsatlakoztatásakor tartsa azokat feszesen, hogy a csatlakozó tűk ne hajoljanak meg. A kábelek csatlakoztatásakor gondoskodjon arról, hogy a csatlakozók és portok iránya és helyzete megfelelő legyen. FIGYELMEZTETÉS: Nyomja be és vegye ki a médiakártya-olvasóban lévő kártyákat. Ajánlott szerszámok A dokumentumban jelölt műveletek során az alábbi célszerszámokra lehet szüksége: Csillagfejű csavarhúzó (#1) Laposfejű csavarhúzó Műanyag pálca 12

13 Csavarlista 1. táblázat: Csavarlista Komponens Rögzítve Csavartípus Mennyis ég Alapburkolat M2.5x8 12 Csavar képe Akkumulátor SSD-meghajtó Csuklótámaszszerkezet Merevlemezmeghajtó szerkezete Csuklótámaszszerkezet Csuklótámaszszerkezet M2x3 4 M2x3 1 M2x3 3 Csuklótámaszszerkezet Merevlemezmeghajtó kerete Merevlemez-meghajtó M3x3 4 Vezeték nélküli kártya Csuklótámaszszerkezet M2x3 1 Érintőpad Csuklótámaszszerkezet M2x2 nagy fejű 4 Ventilátor Tápadapterport Bekapcsológomb és hangerőgombok lapja Grafikus bővítőkártya tartókeretei Csuklótámaszszerkezet Csuklótámaszszerkezet Csuklótámaszszerkezet Csuklótámaszszerkezet M2x3 2 M2x3 1 M2x3 1 M2x3 4 Grafikus bővítőkártya Csuklótámaszszerkezet M2x2 nagy fejű 2 13

14 Komponens Rögzítve Csavartípus Mennyis ég I/O-kártya Csuklótámaszszerkezet M2x3 2 Csavar képe Kijelzőszerkezet Csuklótámaszszerkezet M2.5x6 nagy fejű 4 Alaplap Csuklótámaszszerkezet M2x2 nagy fejű 4 Billentyűzet szerkezet Csuklótámaszszerkezet Billentyűzet tartókeret Csuklótámaszszerkezet M1.2x M2x2 nagy fejű 17 Érzékelőpanel Kijelzőpanelszerelvény M2x2 nagy fejű 1 Érintőpad Csuklótámaszszerkezet M2x2 nagy fejű 4 14

15 Miután befejezte a munkát a számítógép belsejében FIGYELMEZTETÉS: Ha a számítógépben csavarok maradnak szabadon vagy nem megfelelően meghúzva, azzal a számítógép komoly sérülését okozhatja. 1 Helyezzen vissza minden csavart, és győződjön meg róla, hogy nem maradtak felhasználatlan csavarok a számítógép belsejében. 2 Mielőtt a számítógépet újra használatba veszi, csatlakoztasson minden eszközt, perifériát és kábelt, amelyet korábban lecsatlakoztatott. 3 Helyezze vissza a médiakártyákat, lemezeket és egyéb alkatrészeket, amelyeket a számítógépből a munka megkezdése előtt eltávolított. 4 Csatlakoztassa a számítógépét és minden hozzá csatolt eszközt elektromos aljzataikra. 5 Kapcsolja be a számítógépet. 15

16 Az alsó fedél eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 Zárja le a kijelzőt, és fordítsa a számítógépet a hátoldalával felfelé. 16

17 2 Távolítsa el a 12 csavart (M2,5x8), amely az alapburkolatot a csuklótámaszszerkezethez rögzíti. 1. ábra. A csavarok eltávolítása 1 csavarok (12 db) 2 alapburkolat 17

18 3 Ujjai hegyéivel óvatosan fejtse le az alapburkolatot a csuklótámasz szerkezetről. 2. ábra. Az alsó fedél eltávolítása 1 csuklótámasz szerkezet 2 alapburkolat 18

19 Az alap burkolat visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 Illessze az alap burkolatot a csuklótámasz szerkezethez, majd pattintsa a helyére. 2 Hajtsa be a 12 csavart (M2,5x8), amely az alapburkolatot a csuklótámaszszerkezethez rögzíti. 19

20 Az akkumulátor eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók Távolítsa el az alapburkolatot. Művelet 1 Csatlakoztassa le az akkumulátor kábelét az alaplapról. 2 Távolítsa el a négy csavart (M2x3), amely az akkumulátort a csuklótámaszszerkezethez rögzíti. 20

21 3 Az akkumulátort emelje le a csuklótámasz szerkezetről. 3. ábra. Az akkumulátor eltávolítása 1 akkumulátorkábel 2 csavarok (4) 3 elem 4 csuklótámasz szerkezet 4 Tartsa lenyomva öt másodpercig a bekapcsológombot az alaplap leföldeléséhez. 21

22 Az akkumulátor visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 Igazítsa az akkumulátor csavarhelyeit a csuklótámasz szerkezet csavarhelyeihez. 2 Hajtsa be a négy csavart (M2x3), amely az akkumulátort a csuklótámaszszerkezethez rögzíti. 3 Csatlakoztassa az akkumulátor kábelét az alaplapra. Utólagos tennivalók Helyezze vissza az alapburkolatot. 22

23 A memória modulok eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 23

24 Művelet 1 Emelje fel a mylarfóliát, hogy hozzáférjen a memóriamodulhoz. 4. ábra. A mylarfólia felemelése 1 memóriamodul 2 mylar fólia 2 Ujjbeggyel húzza szét a rögzítő kapcsokat a memóriamodul csatlakozó mindkét végén úgy, hogy a memóriamodul kiugorjon. 24

25 3 Húzza ki és vegye ki a memóriamodult a memóriamodul foglalatából. 5. ábra. A memóriamodul eltávolítása 1 rögzítőkapcsok (2) 2 memóriamodul 3 memóriamodul foglalata 25

26 A memória modulok visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 Emelje fel a mylar fóliát, hogy hozzáférjen a memóriamodul nyílásához. 2 Illessze a memóriamodulon lévő bemetszést a memóriamodul foglalatában található fülhöz. 26

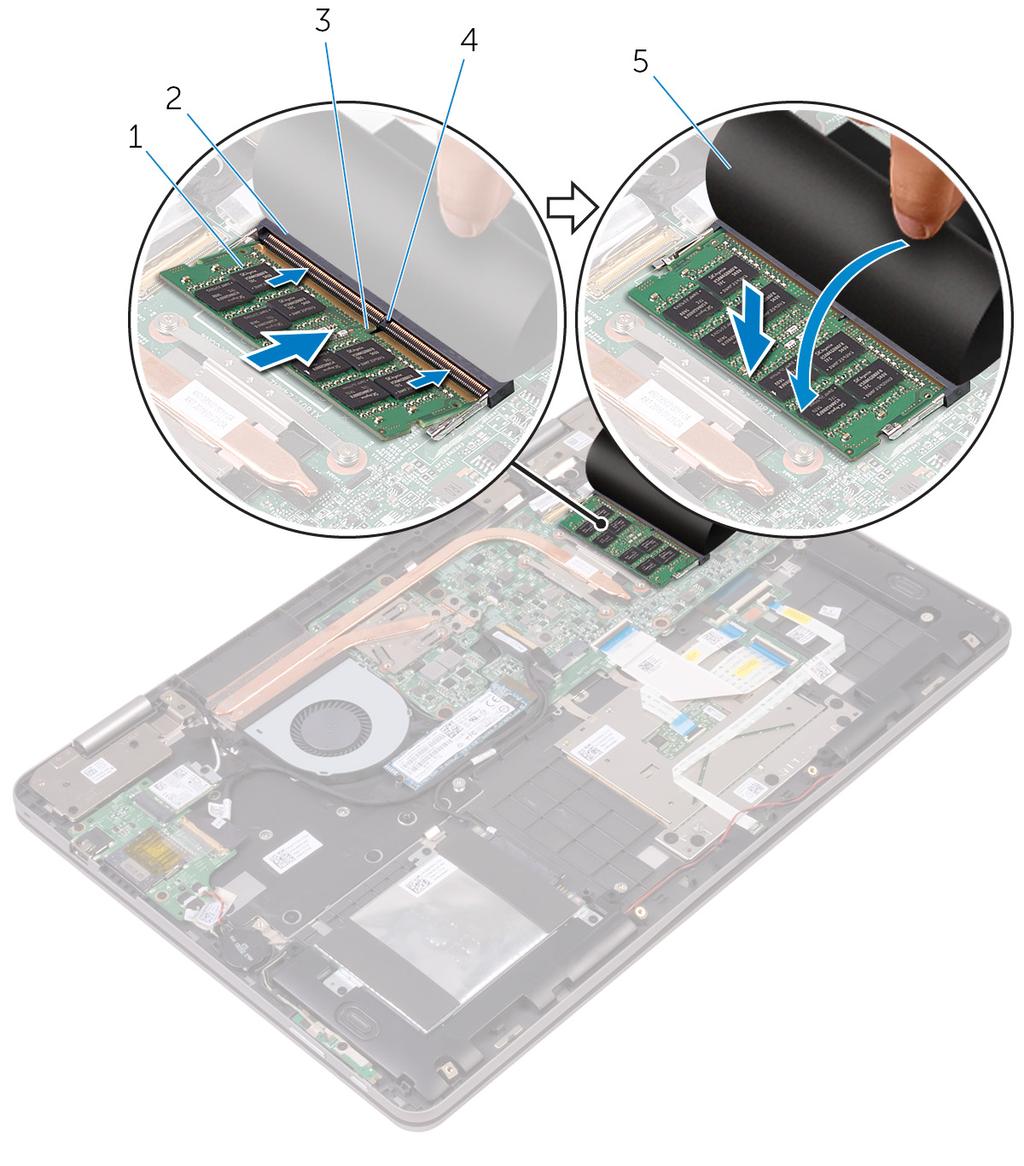

27 3 Megdöntve határozottan csúsztassa a memóriamodult a csatlakozóba, és nyomja le a memóriamodult, hogy a helyére pattanjon. MEGJEGYZÉS: Ha nem hall kattanást, távolítsa el a memóriamodult, és helyezze be újra. 6. ábra. A memóriamodul visszahelyezése 1 memóriamodul 2 memóriamodul foglalata 3 bemetszés 4 fül 5 mylar fólia 27

28 Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 28

29 Az SSD/Intel Optane memóriamodul eltávolítása Le kell tiltania az Intel Optane memóriát, mielőbb eltávolítaná az Intel Optane memóriamodult a számítógépből. Az Intel Optane memória letiltásával kapcsolatban lásd: Az Intel Optane memória letiltása. VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Távolítsa el a csavart (M2x3), amely az SSD meghajtót a csuklótámaszszerkezethez rögzíti. 29

30 2 Csúsztassa el és emelje ki az SSD-meghajtót az SSD-meghajtó foglalatából. 7. ábra. Az SSD-meghajtó eltávolítása 1 csavar 2 SSD-meghajtó 3 SSD-meghajtó foglalata 30

31 Az SSD/Intel Optane memóriamodul visszahelyezése Az Intel Optane memóriamodul visszahelyezése után engedélyezze az Intel Optane memóriát. Az Intel Optane memória engedélyezésével kapcsolatban lásd: Az Intel Optane memória engedélyezése. VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. FIGYELMEZTETÉS: A szilárdtestmeghajtók törékenyek. Kezelje óvatosan a szilárdtest-meghajtót. Művelet 1 Igazítsa az SSD-meghajtón lévő bemetszést az SSD-meghajtó csatlakozóján található fülhöz. 2 Határozott mozdulattal ferdén csúsztassa be az SSD-meghajtót az SSDmeghajtó foglalatába. 31

32 3 Nyomja le az SSD-meghajtó másik végét, majd hajtsa be az SSD-meghajtót a csuklótámasz-szerkezethez rögzítő csavart (M2x3). 8. ábra. Az SSD meghajtó visszahelyezése 1 csavar 2 bemetszés 3 fül 4 SSD-meghajtó 5 SSD-meghajtó foglalata Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 32

33 A merevlemez-meghajtó eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. FIGYELMEZTETÉS: A merevlemez-meghajtók törékenyek. Legyen óvatos a merevlemez-meghajtók kezelésekor. FIGYELMEZTETÉS: Az adatvesztés megelőzése érdekében ne távolítsa el a merevlemez-meghajtót, ha a számítógép bekapcsolt vagy alvó állapotban van. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Távolítsa el a három csavart (M2x3), amely a merevlemez-meghajtót a csuklótámasz-szerkezethez rögzíti. 2 A húzófülek használatával csatlakoztassa le a merevlemez-meghajtó kábelét az alaplapról. 33

34 3 Emelje ki a merevlemez-meghajtó szerkezetet a kábellel együtt a csuklótámasz szerkezetből. 9. ábra. A merevlemez-meghajtó szerkezetének eltávolítása 1 csavarok (3 db) 2 merevlemez-meghajtó szerkezete 3 csuklótámasz szerkezet 4 merevlemez-meghajtó kábele 5 húzófül 34

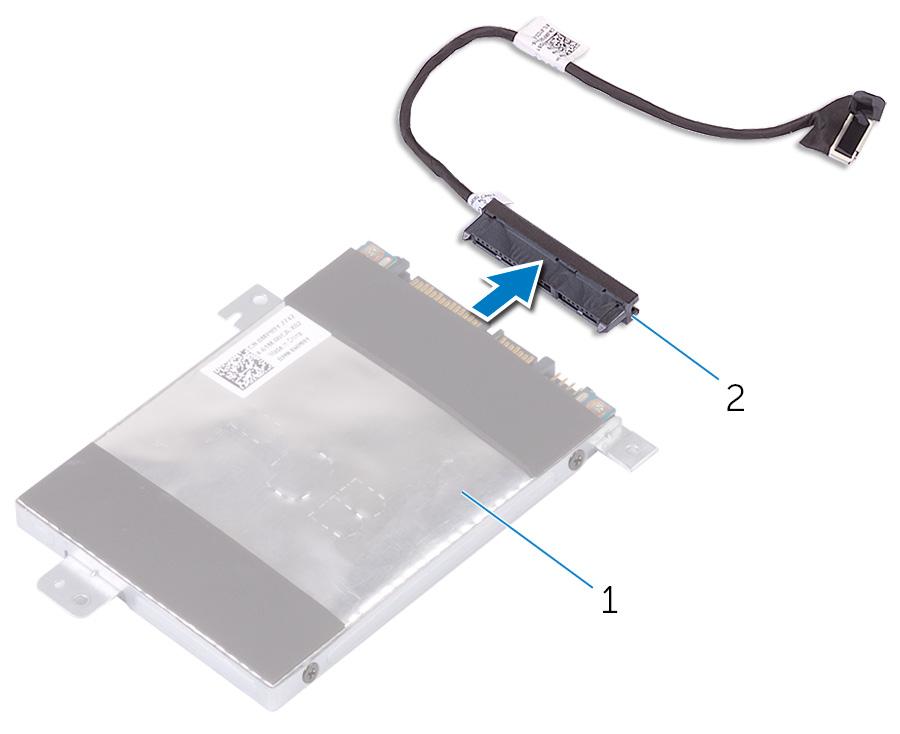

35 4 A csatlakoztatót csatlakoztassa le a merevlemez-meghajtó szerkezetről. 10. ábra. A tálca eltávolítása 1 merevlemez-meghajtó szerkezete 2 csatlakoztató 5 Távolítsa el a négy csavart (M3x3), amely a merevlemez-meghajtót a kerethez rögzíti. 6 Emelje le a merevlemez-meghajtó keretet a merevlemez meghajtóról. 11. ábra. A merevlemez-meghajtó keretének eltávolítása 1 csavarok (4) 2 merevlemez-meghajtó 3 merevlemez-meghajtó kerete 35

36 A merevlemez-meghajtó visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. FIGYELMEZTETÉS: A merevlemez-meghajtók törékenyek. Legyen óvatos a merevlemez-meghajtók kezelésekor. Művelet 1 Illessze egymáshoz a merevlemez-meghajtó keretének csavarhelyeit és a merevlemez-meghajtón lévő csavarhelyeket. 2 Helyezze vissza a négy csavart (M3x3), amely a merevlemez-meghajtót a kerethez rögzíti. 3 Csatlakoztassa a csatlakoztatót a merevlemez-meghajtóhoz. 4 Illessze a merevlemez-meghajtó szerkezet csavarhelyeit a csuklótámasz szerkezeten lévő csavarhelyekhez. 5 Hajtsa be a három csavart (M2x3), amely a merevlemez-meghajtót a csuklótámasz-szerkezethez rögzíti. 6 Csatlakoztassa a merevlemez-meghajtó kábelét az alaplapra. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 36

37 A gombelem eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. FIGYELMEZTETÉS: A gombelem eltávolításával visszaállítja az alapértelmezett BIOS-beállításokat. Javasoljuk, hogy a gombelem eltávolítása előtt jegyezze fel a BIOS-beállítási program beállításait. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Válassza le a gombelem kábelét az I/O-kártyáról. 37

38 2 Fejtse fel a gombelemet a csuklótámasz szerkezetről. 12. ábra. A gombelem eltávolítása 1 gombelem kábele 2 gombelem 3 I/O-kártya 4 csuklótámasz szerkezet 38

39 A gombelem visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 A gombelemet ragassza a csuklótámasz szerkezetre. 2 Csatlakoztassa a gombelem kábelét az I/O kártyához. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 39

40 A vezeték nélküli kártya eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Távolítsa el a vezeték nélküli kártya tartókeretét a vezeték nélküli kártyához és a csuklótámasz-szerkezethez rögzítő csavart (M2x3). 2 Vegye ki a vezeték nélküli kártya tartókeretét, és húzza ki az antennakábeleket a vezeték nélküli kártyából. 40

41 3 Csúsztassa el és emelje ki a vezeték nélküli kártyát a vezeték nélküli kártya foglalatából. 13. ábra. A vezeték nélküli kártya eltávolítása 1 csavar 2 vezeték nélküli kártya tartókerete 3 vezeték nélküli kártya nyílása 4 vezeték nélküli kártya 5 antennakábelek (2) 41

42 A vezeték nélküli kártya visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet FIGYELMEZTETÉS: A vezeték nélküli kártya sérülésének elkerülése érdekében ne helyezzen kábelt alá. 1 Illessze a vezeték nélküli kártya bemetszését a vezeték nélküli kártya csatlakozóján lévő fülhöz. 2 A vezeték nélküli kártyát megdöntve helyezze a nyílásba. 3 Csatlakoztassa az antennakábeleket a vezeték nélküli kártyához. A következő táblázat tartalmazza a számítógép által támogatott vezeték nélküli kártyák antennakábeleinek színkódját. 2. táblázat: Az antennakábel színkódja A vezeték nélküli kártya csatlakozói Fő (fehér háromszög) Kisegítő (fekete háromszög) Antennakábel színe Fehér Fekete 4 Illessze a vezeték nélküli kártya tartókeretének csavarfuratait a vezeték nélküli kártya és a csuklótámasz szerkezet csavarfurataihoz. 42

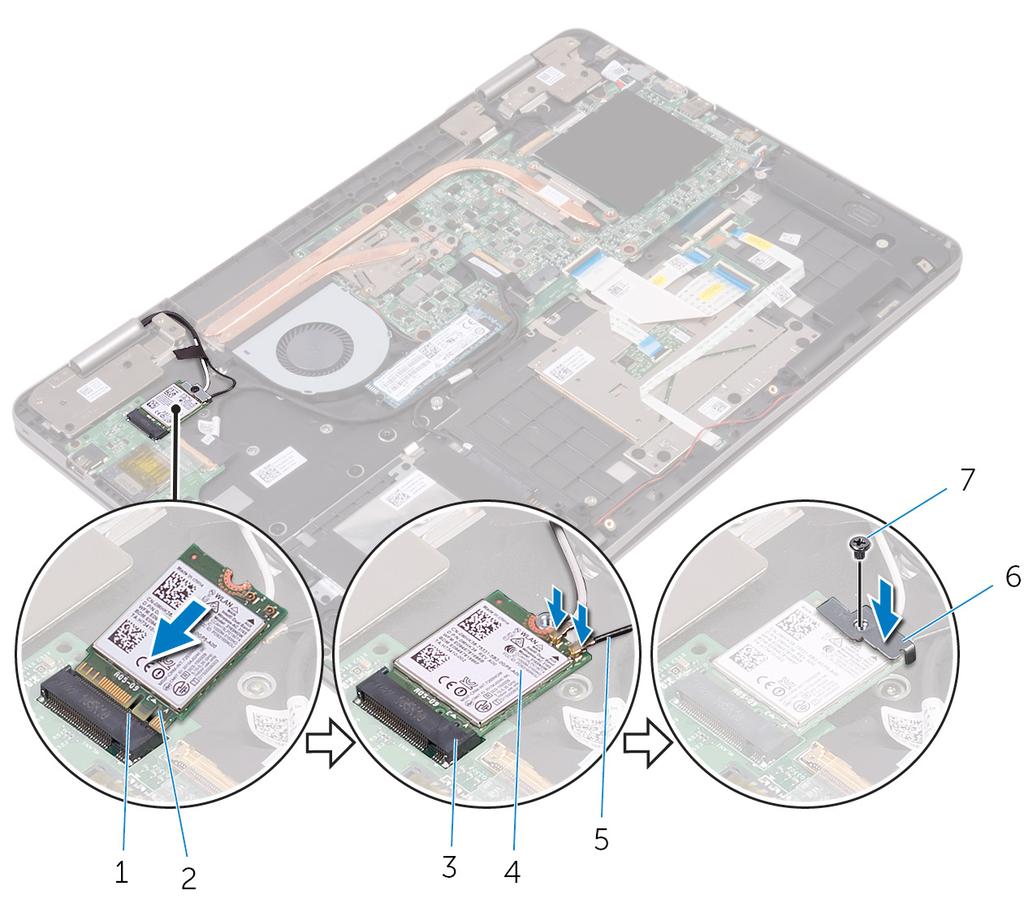

43 5 Hajtsa be a vezeték nélküli kártya tartókeretét a vezeték nélküli kártyához és a csuklótámasz-szerkezethez rögzítő csavart (M2x3). 14. ábra. A vezeték nélküli kártya visszahelyezése 1 fül 2 bemetszés 3 vezeték nélküli kártya nyílása 4 vezeték nélküli kártya 5 antennakábelek (2) 6 vezeték nélküli kártya tartókerete 7 csavar Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 43

44 A hangszórók eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Csatlakoztassa le a hangszóró kábelét az alaplapról. 2 Távolítsa el a hangszóró kábelét a csuklótámasz szerkezeten lévő kábelvezetőkből. 44

45 3 Távolítsa el a hangszórókat az illesztési jelekről, majd emelje ki a hangszórókat a csuklótámasz szerkezetből. 15. ábra. A hangszórók eltávolítása 1 hangszórókábel 2 kábelvezetők (2) 3 csuklótámasz szerkezet 4 illesztési jelek (4 db) 5 hangszórók (2 db) 45

46 A hangszórók visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 A csuklótámasz szerkezeten lévő illesztékek segítségével a hangszórókat helyezze a csuklótámasz szerkezetre. 2 Vezesse át a hangszóró kábelét a csuklótámasz szerkezeten lévő kábelvezetőkön. 3 Csatlakoztassa a hangszóró kábelét az alaplapra. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 46

47 Az állapotjelző fények paneljének eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Nyissa ki a reteszt, és az állapotjelző fények paneljének kábelét csatlakoztassa le a rendszerkártyáról. 2 Távolítsa el a hangszóró kábelét a csuklótámasz szerkezeten lévő kábelvezetőkből. 3 Fejtse le a állapotjelző fények paneljét a csuklótámasz szerkezetre rögzítő szivacsot. 47

48 4 Emelje le az állapotjelző fények kártyáját a csuklótámasz szerkezetről. 16. ábra. Az állapotjelző fények paneljének eltávolítása 1 retesz 2 állapotjelző fények panelkábele 3 állapotkijelző kártya 4 szivacs 5 kábelvezetők (2) 6 hangszórókábel 48

49 Az állapotjelző fények paneljének visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 Helyezze az állapotjelző fények panelét a csuklótámasz szerkezeten lévő foglalatba. 2 Ragassza fel az állapotjelző fények panelét a csuklótámasz szerkezethez rögzítő szivacsot. 3 Csúsztassa az állapotjelző fények panelének kábelét a rendszerkártyán lévő csatlakozóba, és zárja a reteszt a kábel rögzítéséhez. 4 Vezesse át a hangszóró kábelét a csuklótámasz-szerkezeten lévő kábelvezetőkön. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 49

50 Az érintőpanel eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Nyissa ki a reteszt, és az állapotjelző fények paneljének kábelét válassza le az alaplapról. 2 Fejtse le az állapotjelző fények kábelét az érintőpanel szerkezetéről, és helyezze el valahol távolabb. 50

51 3 Fejtse le az érintőpanel szerkezetet a csuklótámasz szerkezethez rögzítő ragasztószalagokat. 17. ábra. Az érintőpanel kábelének eltávolítása 1 retesz 2 állapotjelző lámpa kábele 3 szalagok (2 db) 4 Nyissa ki a reteszeket, majd válassza le az érintőpanel kábelét az alaplapról és az érintőpanel szerkezetéről. 5 Távolítsa el a négy csavart (M2x2 nagy fejű), amely az érintőpanelt a csuklótámasz-szerkezethez rögzíti. 51

52 6 Emelje le az érintőpanelt a csuklótámasz-szerkezetről. 18. ábra. Az érintőpanel eltávolítása 1 retesz 2 érintőpad kábele 3 csavarok (4) 4 touchpad 52

53 Az érintőpanel visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 Az érintőpadon lévő csavarlyukakat illessze a csuklótámasz szerkezeten lévő csavarlyukakhoz. 2 Hajtsa be a négy csavart (M2x2 nagy fejű), amely az érintőpanelt a csuklótámasz-szerkezethez rögzíti. 3 Helyezze vissza az érintőpanel szerkezetet a csuklótámasz szerkezethez rögzítő a csavarokat. 4 Csúsztassa az érintőpanel kábelének mindkét végét a megfelelő csatlakozókba, és zárja le a reteszeket a kábelek rögzítéséhez. 5 Ragassza az állapotjelző fények panelének kábelét az érintőpanel-szerkezethez. 6 Csúsztassa be az állapotjelző fények panelének kábelét az alaplapon lévő csatlakozóba, és zárja a reteszt a kábel rögzítéséhez. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 53

54 A ventilátor eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Távolítsa el a két csavart (M2x3), amely a ventilátort a csuklótámaszszerkezethez rögzíti. 2 Csatlakoztassa le a ventilátor kábelét az alaplapról. 3 Fejtse le a ventilátor kábelét a csuklótámasz szerkezetre rögzítő ragasztószalagot. 54

55 4 Emelje le a ventilátort a csuklótámasz-szerkezetről. 19. ábra. A ventilátor eltávolítása 1 csavarok (2) 2 ventilátor 3 szalag 4 ventilátorkábel 55

56 A ventilátor visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 Illessze a ventilátor csavarhelyeit a csuklótámasz-szerkezet csavarhelyeihez. 2 Hajtsa be a két csavart (M2x3), amely a ventilátort a csuklótámaszszerkezethez rögzíti. 3 Csatlakoztassa a ventilátor kábelét az alaplapra. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 56

57 A hűtőborda eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. VIGYÁZAT: A hűtőborda normál működés mellett felforrósodhat. Mielőtt megérinti, a hűtőbordának hagyjon elegendő időt a lehűlésre. FIGYELMEZTETÉS: Ahhoz, hogy a maximális hűtést biztosítsa a processzornak, ne érintse meg a hőátadó felületet a processzor hűtőjén. Az emberi bőr által termelt zsírok csökkenthetik a hővezető paszta hőátadó képességet. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Egymás után (a hűtőbordán jelölt sorrendben) lazítsa meg a hűtőbordát az alaplaphoz rögzítő elveszíthetetlen csavarokat. 57

58 2 Emelje le a hűtőbordát az alaplapról. 20. ábra. A hűtőborda eltávolítása 1 hűtőborda 2 rögzítőcsavarok (7 db) 3 alaplap 58

59 A hűtőborda visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. FIGYELMEZTETÉS: A hűtőborda nem megfelelő elhelyezése az alaplap és a processzor sérülését okozhatja. MEGJEGYZÉS: Ha az alaplapot vagy a hűtőbordát lecseréli, a hőelvezetés biztosításához használja a készletben található hővezető lapot. Művelet 1 Illessze a hűtőbordán lévő csavarlyukakat az alaplapon található csavarlyukakhoz. 2 Egymás után (a hűtőbordán jelölt sorrendben) húzza meg a hűtőbordát az alaplaphoz rögzítő elveszíthetetlen csavarokat. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 59

60 A tápadapter port eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Válassza le a tápadapter port kábelét az alaplapról. 2 Távolítsa el a csavart (M2x3), amely a tápadapterportot a csuklótámaszszerkezethez rögzíti. 60

61 3 Emelje ki a tápadapterportot a csuklótámasz-szerkezetből. 21. ábra. A tápadapter port eltávolítása 1 tápadapter port kábele 2 csavar 3 tápadapter port 4 csuklótámasz szerkezet 61

62 A tápadapter port visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 A tápadapter portot helyezze a csuklótámasz szerkezeten lévő foglalatba. 2 A tápadapter port csavarlyukait illessze a csuklótámasz szerkezet csavarlyukaihoz. 3 Helyezze vissza a csavart (M2x3), amely a tápadapterportot a csuklótámaszszerkezethez rögzíti. 4 Csatlakoztassa a tápadapterport kábelét az alaplapra. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 62

63 A bekapcsológomb és hangerőgombok lapjának eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a gombelemet. Művelet 1 Fejtse le a bekapcsológomb- és hangerőgomb-panelt a csuklótámasz szerkezethez rögzítő ragasztószalagot. 2 Csatlakoztassa le a bekapcsológomb és hangerőgombok lapjának kábelét az I/O kártyáról. 3 Távolítsa el a bekapcsológomb- és hangerőgomb-panel kábelét a csuklótámasz szerkezet vezetősínjeiből. 4 Távolítsa el a csavart (M2x3), amely a bekapcsológomb és hangerőgomb panelét a csuklótámasz szerkezetéhez rögzíti. 63

64 5 Emelje le a bekapcsológomb- és hangerőgombpanelt a csuklótámasz szerkezetről. 22. ábra. A bekapcsológomb és hangerőgombok lapjának eltávolítása 1 bekapcsológomb és hangerőgombok lapjának kábele 2 szalag 3 csavar 4 bekapcsológomb és hangerőgombok lapja 5 csuklótámasz szerkezet 6 kábelvezetők (2) 64

65 A bekapcsológomb és hangerőgombok lapjának visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 Igazítsa a bekapcsológomb- és hangerőgombpanel csavarfuratait a csuklótámasz szerkezet csavarfurataihoz. 2 Hajtsa be a csavart (M2x3), amely a bekapcsológomb és hangerőgomb panelét a csuklótámasz szerkezetéhez rögzíti. 3 Vezesse át a bekapcsológomb- és hangerőgomb-panel kábelét a csuklótámasz szerkezet vezetősínjein. 4 Csatlakoztassa a bekapcsológomb és hangerőgombok lapjának kábelét az I/O kártyához. 5 Ragassza fel a bekapcsoló- és hangerőgomb-panel kábelét a csuklótámasz szerkezethez rögzítő ragasztószalagot. Utólagos tennivalók 1 Helyezze vissza a gombelemet. 2 Helyezze vissza az akkumulátort. 3 Helyezze vissza az alapburkolatot. 65

66 A grafikus bővítőkártya eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a hűtőbordát. Művelet 1 Távolítsa el a grafikus bővítőkártya tartókeretéből a grafikus bővítőkártyát az alaplaphoz rögzítő négy csavart (M2x3). 66

67 2 Emelje le a grafikus bővítőkártya tartókeretét a csuklótámasz szerkezetről. 23. ábra. A grafikus bővítőkártya tartókereteinek eltávolítása 1 csavarok (4) 2 grafikus bővítőkártya tartókeretei (2 db) 3 alaplap 4 csuklótámasz szerkezet 3 Távolítsa el a két csavart (M2x2 nagy fejű), amely a grafikus bővítőkártyát a csuklótámasz-szerkezethez rögzíti. 67

68 4 Emelje le a grafikus bővítőkártyát a csuklótámasz szerkezetről. 24. ábra. A grafikus bővítőkártya eltávolítása 1 grafikus bővítőkártya 2 csavarok (2) 3 csuklótámasz szerkezet 68

69 A grafikus bővítőkártya visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 Illessze a grafikus bővítőkártyán a csavarfuratokat a csuklótámasz szerkezeten lévő csavarfuratokhoz. 2 Hajtsa be a két csavart (M2x2 nagy fejű), amely a grafikus bővítőkártyát a csuklótámasz-szerkezethez rögzíti. 3 Illessze a grafikus bővítőkártya tartókeretén lévő csavarlyukakat a grafikus bővítőkártyán és az alaplapon lévő csavarlyukakhoz. 4 Hajtsa be a grafikus bővítőkártya keretét a grafikus bővítőkártyához és az alaplaphoz rögzítő négy csavart (M2x3). Utólagos tennivalók 1 Helyezze vissza a hűtőbordát. 2 Helyezze vissza az akkumulátort. 3 Helyezze vissza az alapburkolatot. 69

70 Az I/O panel eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a vezeték nélküli kártyát. Művelet 1 Fejtse le a szalagot, amely az I/O-kártya kábelét az I/O-kártyához rögzíti. 2 Nyissa ki a reteszt, és az I/O kártya kábelét csatlakoztassa le az I/O kártyáról. 3 Csatlakoztassa le a bekapcsológomb és hangerőgombok lapjának kábelét az I/O kártyáról. 4 Válassza le a gombelem kábelét az I/O-kártyáról. 5 Távolítsa el a két csavart (M2x3), amely az I/O-kártyát a csuklótámaszszerkezethez rögzíti. 70

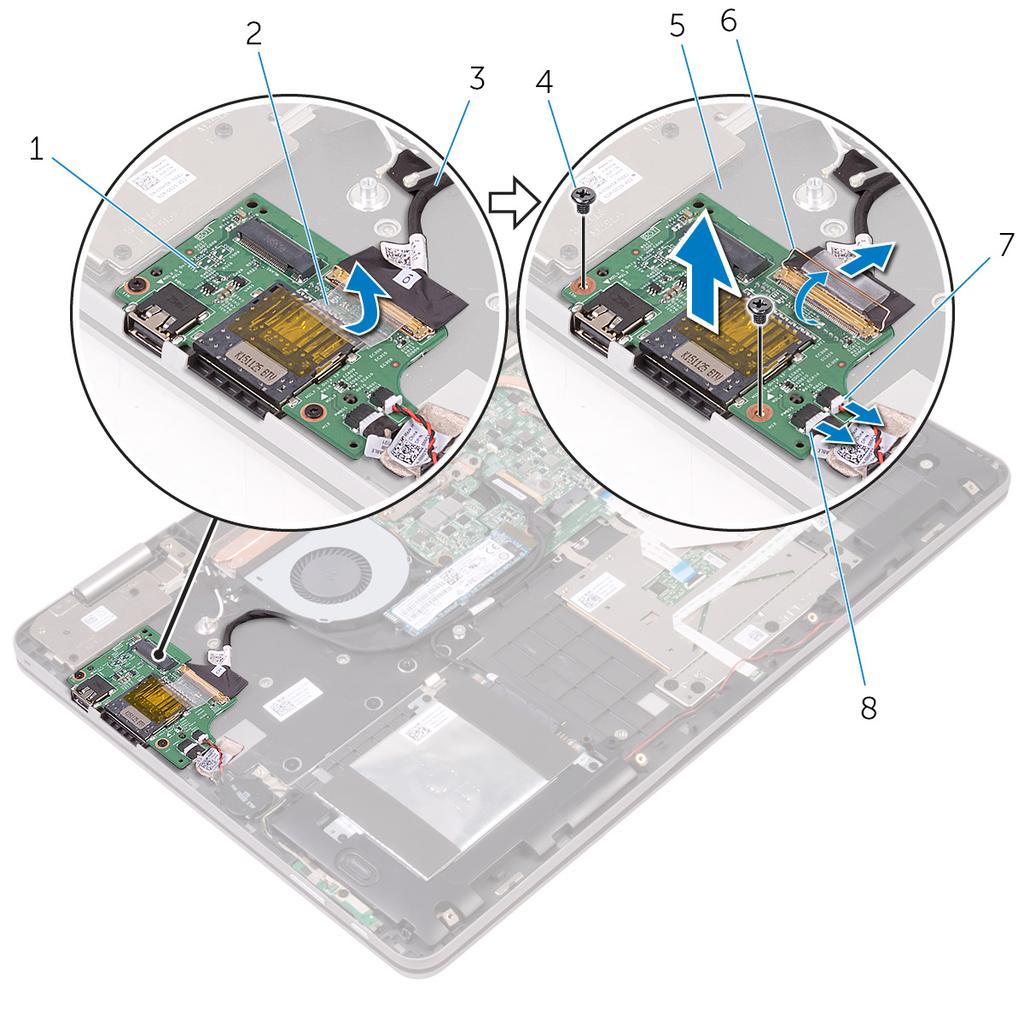

71 6 Emelje le az I/O-kártyát a csuklótámasz-szerkezetről. 25. ábra. Az I/O kártya eltávolítása 1 I/O-kártya 2 szalag 3 I/O kártya kábele 4 csavar 5 csuklótámasz szerkezet 6 retesz 7 gombelem kábele 8 bekapcsológomb és hangerőgombok lapjának kábele 71

72 Az I/O kártya visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 Az illesztési jelek segítségével az I/O kártyát helyezze a csuklótámasz szerkezetbe. 2 Az I/O kártyán lévő csavarlyukakat illessze a csuklótámasz szerkezeten lévő csavarlyukakhoz. 3 Hajtsa be a két csavart (M2x3), amely az I/O-kártyát a csuklótámaszszerkezethez rögzíti. 4 Csatlakoztassa a bekapcsológomb- és hangerőgomb-panel kábelét, valamint a gombelem kábelét az I/O kártyához. 5 Csatlakoztassa az I/O-kártya kábelét az I/O-kártyára. 6 Ragassza fel az I/O kártya kábelét az I/O kártyára rögzítő szalagot. Utólagos tennivalók 1 Helyezze vissza a vezeték nélküli kártyát. 2 Helyezze vissza az akkumulátort. 3 Helyezze vissza az alapburkolatot. 72

73 A kijelzőszerkezet eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a vezeték nélküli kártyát. Művelet 1 Fejtse le az antennakábeleket a csuklótámasz szerkezetre rögzítő ragasztószalagot. 2 Fejtse le a kijelző kábelét és az érintőképernyő kártyájának kábelét az alaplaphoz rögzítő szalagokat. 3 Nyissa ki a reteszeket, és válassza le a kijelző kábelét, valamint az érintőpanel kártyájának kábelét az alaplapról. 73

74 4 Fejtse le a kijelző kábelét, valamint az érintőpanel kártyájának kábelét az alaplapról. 26. ábra. A kábelek leválasztása 1 antennakábelek (2) 2 szalag 3 csuklótámasz szerkezet 4 érintőképernyő-panel kábele 5 kijelzőkábel 6 szalagok (2 db) 7 reteszek (2) 5 Fordítsa fel a számítógépet, és nyissa ki a kijelzőt, amennyire csak lehetséges. FIGYELMEZTETÉS: Helyezze a számítógépet egy puha és tiszta felületre, hogy elkerülje a karcolódást. 6 Helyezze a számítógépet sík felületre elülső részével lefelé. 74

75 7 Távolítsa el a négy csavart (M2,5x6 nagy fejű), amely a kijelzőegységet a csuklótámasz-szerkezethez rögzíti. 27. ábra. A kijelzőegység eltávolítása 1 kijelzőszerkezet 2 csavarok (4) 3 kijelző csuklópántjai (2 db) 4 csuklótámasz szerkezet 75

76 8 Emelje le a kijelző szerkezetet a csuklótámasz szerkezetről. 28. ábra. Kijelzőszerkezet 1 kijelzőszerkezet 76

77 A kijelzőszerkezet visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet FIGYELMEZTETÉS: Helyezze a számítógépet egy puha és tiszta felületre, hogy elkerülje a karcolódást. 1 A kijelzőszerkezetet helyezze rá a csuklótámasz szerkezetre. 2 A kijelző csuklópántjain lévő csavarlyukakat illessze a csuklótámasz-szerkezeten lévő csavarlyukakhoz. 3 Hajtsa be a négy csavart (M2,5x6 nagy fejű), amely a kijelzőegységet a csuklótámasz-szerkezethez rögzíti. 4 Zárja le a kijelzőt, és fordítsa a számítógépet a hátoldalával felfelé. 5 Ragassza fel a ragasztószalagot, amely az antennakábeleket a csuklótámasz szerkezetre rögzíti. 6 Csúsztassa a kijelző és az érintőképernyő kártyájának kábeleit az alaplapon lévő csatlakozóikba, majd zárja le a reteszeket a kábelek rögzítéséhez. 7 Ragassza fel a kijelzőkábelt és az érintőképernyő kártyájának kábelét rögzítő ragasztószalagokat a megfelelő csatlakozókra. Utólagos tennivalók 1 Helyezze vissza a vezeték nélküli kártyát. 2 Helyezze vissza az akkumulátort. 3 Helyezze vissza az alapburkolatot. 77

78 Az alaplap eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. MEGJEGYZÉS: A számítógép szervizcímkéje az alaplapon található. Az alaplap cseréje után a BIOS-beállító programban meg kell adnia a szervizcímkét. MEGJEGYZÉS: Az alaplap cseréje töröl minden módosítást, amit a BIOSban végzett a BIOS-beállító programmal. Az alaplap cseréje után ismét el kell végeznie a megfelelő módosításokat. MEGJEGYZÉS: A kábelek alaplapról történő eltávolítása előtt jegyezze fel a csatlakozók helyét, hogy az alaplap visszaszerelésekor azokat megfelelően vissza tudja csatlakoztatni. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a memóriamodulokat. 4 Távolítsa el a hűtőbordát. 5 Távolítsa el az SSD-t/Intel Optane memóriamodult. Művelet 1 Fejtse le a kijelző kábelét és az érintőképernyő kártyájának kábelét az alaplaphoz rögzítő szalagokat. 2 Nyissa ki a reteszeket, és válassza le a kijelző kábelét, valamint az érintőpanel kártyájának kábelét az alaplapról. 3 Fejtse le a kijelző kábelét, valamint az érintőpanel kártyájának kábelét az alaplapról. 4 Fejtse le az I/O kártya kábelét az alaplapra rögzítő szalagot. 78

79 5 Nyissa ki a reteszt, és csatlakoztassa le az I/O-kártya kábelét az alaplapról. 29. ábra. A kábelek leválasztása 6 A húzófülek használatával csatlakoztassa le a merevlemez-meghajtó kábelét az alaplapról. 7 Válassza le az alaplapról a tápadapter kábelét. 8 Csatlakoztassa le a hangszóró kábelét az alaplapról. 79

80 9 Nyissa fel a zárat, és válassza le az állapotjelző lámpa, a billentyűzet, a billentyűzet-háttérvilágítás és az érintőpanel kábelét az alaplapról. 30. ábra. A kábelek leválasztása 1 merevlemez-meghajtó kábele 2 tápadapter port kábele 3 hangszórókábel 4 reteszek (4) 5 állapotjelző fények panelkábele 6 billentyűzet kábel 7 billentyűzet háttérvilágításának kábele 8 érintőpad kábel 10 Távolítsa el a grafikus bővítőkártya keretét a grafikus bővítőkártyához és az alaplaphoz rögzítő négy csavart (M2x3). 80

81 11 Távolítsa el az USB Type-C tartókeretet az alaplaphoz és a csuklótámasz szerkezetéhez rögzítő két csavart (M2x3). 31. ábra. A tartókeretek eltávolítása 1 csavarok (6 db) 2 grafikus bővítőkártya tartókeretei 3 USB Type-C tartókeret 12 Távolítsa el a négy csavart (M2x2 nagy fejű), amely az alaplapot a csuklótámaszszerkezethez rögzíti. 81

82 13 Emelje le az alaplapot a csuklótámasz-szerkezetről. 32. ábra. Az alaplap eltávolítása 1 csavarok (4) 2 alaplap 3 csuklótámasz szerkezet 82

83 Az alaplap visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. MEGJEGYZÉS: A számítógép szervizcímkéje az alaplapon található. Az alaplap cseréje után a BIOS-beállító programban meg kell adnia a szervizcímkét. MEGJEGYZÉS: Az alaplap cseréje töröl minden módosítást, amit a BIOSban végzett a BIOS-beállító programmal. Az alaplap cseréje után ismét el kell végeznie a megfelelő módosításokat. Művelet 1 Az alaplapon lévő csavarlyukakat illessze a csuklótámasz-szerkezeten lévő csavarlyukakhoz. 2 Hajtsa be a négy csavart (M2x2 nagy fejű), amely az alaplapot a csuklótámaszszerkezethez rögzíti. 3 Illessze az USB Type-C tartókereten lévő csavarfuratokat az alaplapon és a csuklótámasz szerkezetén lévő csavarfuratokhoz. 4 Hajtsa be az USB Type-C tartókeretet az alaplaphoz és a csuklótámasz szerkezetéhez rögzítő két csavart (M2x3). 5 Illessze a grafikus bővítőkártya tartókeretén lévő csavarlyukakat a grafikus bővítőkártyán és az alaplapon lévő csavarlyukakhoz. 6 Hajtsa be a grafikus bővítőkártya keretét a grafikus bővítőkártyához és az alaplaphoz rögzítő négy csavart (M2x3). 7 Dugja be az állapotjelző lámpa panelének kábelét, a billentyűzet kábelét, a billentyűzet-háttérvilágítás kábelét, valamint az érintőpanel kábelét a megfelelő alaplapi csatlakozóba, majd zárja le a reteszt a kábelek rögzítéséhez. 8 Csatlakoztassa a hangszóró kábelét az alaplapra. 9 Csatlakoztassa a tápadapterport kábelét az alaplapra. 10 Csatlakoztassa a merevlemez-meghajtó kábelét az alaplapra. 83

84 11 Csatlakoztassa az I/O-panel kábelét az alaplaphoz, majd zárja a reteszt a kábel rögzítéséhez. 12 Ragassza fel a szalagot, amely az IO kártya kábelét az alaplapra rögzíti. 13 Csúsztassa a kijelző és az érintőképernyő kártyájának kábeleit az alaplapon lévő csatlakozóikba, majd zárja le a reteszeket a kábelek rögzítéséhez. 14 Ragassza fel a kijelző kábelét és az érintőképernyő kártyájának kábelét az alaplaphoz rögzítő ragasztószalagokat a megfelelő csatlakozókra. Utólagos tennivalók 1 Helyezze vissza az SSD-t/Intel Optane memóriamodult. 2 Helyezze vissza a hűtőbordát. 3 Helyezze vissza a memóriamodulokat. 4 Helyezze vissza az akkumulátort. 5 Helyezze vissza az alapburkolatot. A szervizcímke megadása a BIOS beállítási programban 1 Kapcsolja be vagy indítsa újra a számítógépet. 2 Amikor megjelenik a DELL-embléma, nyomja meg az F2 gombot a BIOS-beállítási programba való belépéshez. 3 Navigáljon a Main (Fő) lapra, és írja be a szervizcímkét a Service Tag Input (Szervizcímke-beállítás) mezőbe. MEGJEGYZÉS: A szervizcímke a számítógép hátulján található alfanumerikus azonosító. 84

85 A billentyűzet eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a memóriamodulokat. 4 Távolítsa el az SSD-t/Intel Optane memóriamodult. 5 Távolítsa el a vezeték nélküli kártyát. 6 Távolítsa el a ventilátort. 7 Távolítsa el a kijelzőszerkezetet. 8 Távolítsa el a grafikus bővítőkártyát. 9 Távolítsa el a hűtőbordát. 10 Távolítsa el az I/O-kártyát. 11 Távolítsa el a tápadapterportot. 12 Távolítsa el az alaplapot. Művelet 1 Távolítsa el a 17 csavart (M2x2 nagy fejű), amely a billentyűzet tartókeretét a csuklótámasz-szerkezethez rögzíti. 2 Fejtse le a billentyűzetkeretet a csuklótámasz szerkezethez rögzítő ragasztószalagokat. 85

86 3 Emelje le a billentyűzetkeretet a csuklótámasz szerkezetről. 33. ábra. A billentyűzet tartókeretének eltávolítása 1 billentyűzet tartókeret 2 csuklótámasz szerkezet 3 csavarok (17 db) 4 szalag 4 Távolítsa el a 18 csavart (M1,2x1,4), amely a billentyűzetet a csuklótámaszszerkezethez rögzíti. 86

87 5 Emelje le billentyűzetet a csuklótámasz-szerkezetről. 34. ábra. A billentyűzet eltávolítása 1 billentyűzet 2 csuklótámasz szerkezet 3 csavarok (18 db) 87

88 A billentyűzet visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 Illessze a billentyűzet csavarhelyeit a csuklótámasz szerkezet csavarhelyeihez. 2 Hajtsa be a 18 csavart (M1,2x1,4), amely a billentyűzetet a csuklótámaszszerkezethez rögzíti. 3 Illessze a billentyűzet tartókeretén lévő csavarfuratokat a csuklótámasz szerkezeten lévő csavarfuratokhoz. 4 Hajtsa be a 17 csavart (M2x2 nagy fejű), amely a billentyűzet tartókeretét a csuklótámasz-szerkezethez rögzíti. 5 Ragassza fel a billentyűzet tartókeretét a csuklótámasz szerkezethez rögzítő ragasztószalagokat. Utólagos tennivalók 1 Helyezze vissza az alaplapot. 2 Helyezze vissza a tápadapterportot. 3 Helyezze vissza az I/O kártyát. 4 Helyezze vissza a hűtőbordát. 5 Helyezze vissza a grafikus bővítőkártyát. 6 Helyezze vissza a kijelzőegységet. 7 Helyezze vissza a ventilátort. 8 Helyezze vissza a vezeték nélküli kártyát. 9 Helyezze vissza az SSD-t/Intel Optane memóriamodult. 10 Helyezze vissza a memóriamodulokat. 11 Helyezze vissza az akkumulátort. 88

89 12 Helyezze vissza az alapburkolatot. 89

90 A csuklótámasz eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a memóriamodulokat. 4 Távolítsa el a gombelemet. 5 Távolítsa el az SSD-t/Intel Optane memóriamodult. 6 Kövesse A merevlemez-meghajtó eltávolítása" című rész 1 3. lépésének műveleteit. 7 Távolítsa el a vezeték nélküli kártyát. 8 Távolítsa el a ventilátort. 9 Távolítsa el az állapotjelző panelt. 10 Távolítsa el az érintőpanelt. 11 Távolítsa el a kijelzőszerkezetet. 12 Távolítsa el a grafikus bővítőkártyát. 13 Távolítsa el a hűtőbordát. 14 Távolítsa el az I/O-kártyát. 15 Távolítsa el a billentyűzetet. 16 Távolítsa el a tápadapterportot. 17 Távolítsa el a bekapcsológomb és hangerőgombok lapját. 18 Távolítsa el a hangszórókat. 19 Távolítsa el az alaplapot. 90

91 Művelet Az előzetes műveletek végrehajtása után csak a csuklótámasz marad. 35. ábra. A csuklótámasz eltávolítása 1 csuklótámasz 91

92 A csuklótámasz visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet Helyezze a csuklótámaszt egy sík felületre. Utólagos tennivalók 1 Helyezze vissza az alaplapot. 2 Helyezze vissza a hangszórókat. 3 Helyezze vissza a bekapcsológomb és hangerőgombok lapját. 4 Helyezze vissza a tápadapterportot. 5 Helyezze vissza a billentyűzetet. 6 Helyezze vissza az I/O kártyát. 7 Helyezze vissza a hűtőbordát. 8 Helyezze vissza a grafikus bővítőkártyát. 9 Helyezze vissza a kijelzőegységet. 10 Helyezze vissza az érintőpanelt. 11 Helyezze vissza az állapotjelző panelt. 12 Helyezze vissza a ventilátort. 13 Helyezze vissza a vezeték nélküli kártyát. 14 Kövesse A merevlemez-meghajtó visszahelyezése" című rész 4 6. lépésének műveleteit. 15 Helyezze vissza az SSD-t/Intel Optane memóriamodult. 16 Helyezze vissza a gombelemet. 17 Helyezze vissza a memóriamodulokat. 18 Helyezze vissza az akkumulátort. 92

93 19 Helyezze vissza az alapburkolatot. 93

94 A kijelzőpanel eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a vezeték nélküli kártyát. 4 Távolítsa el a kijelző szerkezetet. Művelet 1 Vegye ki a kijelzőkábelt az oldallap belsején levő kábelvezetőkből. 2 Egy műanyag pálcával oldja ki a füleket, melyek a kijelzőpanel-szerelvényt a hátsó burkolathoz és antennaszerkezethez rögzítik. 94

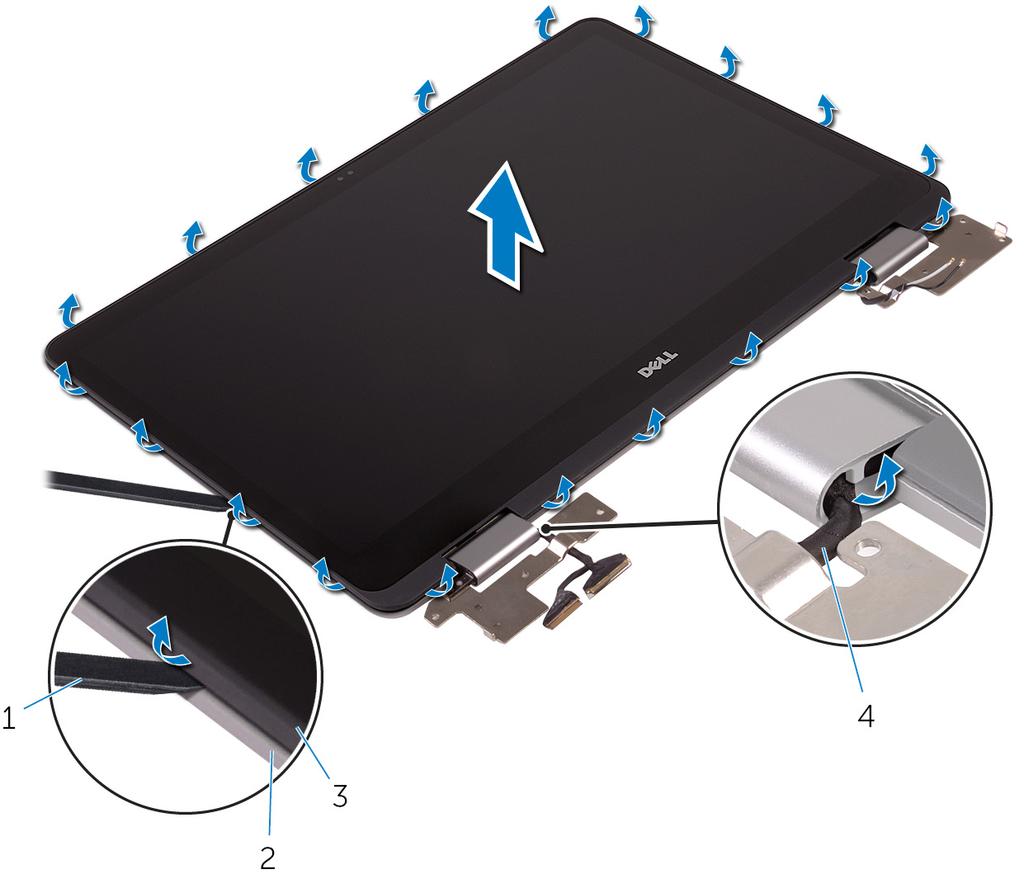

95 3 Emelje le a kijelzőpanel-szerelvényt a kijelző és antennaszerelvény hátulsó fedeléről. 36. ábra. A kijelzőpanel-egység eltávolítása 1 műanyag pálca 2 kijelző hátlap és antenna szerkezet 3 kijelzőpanel szerkezet 4 kijelzőkábel FIGYELMEZTETÉS: Helyezze a kijelzőpanel szerelvényt egy tiszta, puha felületre, hogy elkerülje annak karcolódását. 4 Fordítsa fel a kijelzőpanel-szerelvényt és helyezze egy sík felületre a kijelzővel lefelé. 5 Távolítsa el a kamerát. 6 Távolítsa el az érzékelőpanelt. 95

96 7 Távolítsa el a kijelzőkábelt. A fenti lépések elvégzése után csak a kijelzőpanel marad. 37. ábra. Kijelzőpanel 1 kijelzőpanel 96

97 A kijelzőpanel visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 Helyezze a kijelzőpanelt egy lapos felületre. 2 Helyezze vissza a kijelzőkábelt. 3 Helyezze vissza az érzékelőpanelt. 4 Helyezze vissza a kamerát. 5 Fordítsa meg a kijelzőegységet. 6 A kijelzőkábelt vezesse el az oldallap belsejében lévő kábelvezetőkben. 7 Igazítsa a kijelzőpanel-szerelvényen lévő füleket a kijelző és az antennaszerelvény hátulsó fedelén levő résekhez, majd óvatosan pattintsa a helyére a kijelzőpanel-szerelvényt. Utólagos tennivalók 1 Helyezze vissza a kijelzőegységet. 2 Helyezze vissza a vezeték nélküli kártyát. 3 Helyezze vissza az akkumulátort. 4 Helyezze vissza az alapburkolatot. 97

98 A kijelző hátlap és az antenna szerelvény eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a vezeték nélküli kártyát. 4 Távolítsa el a kijelző szerkezetet. 5 Kövesse A kijelzőpanel eltávolítása című rész 1 3. lépését. Művelet A lépések végrehajtása után csak a kijelző hátlap és antenna szerkezet marad. 98

99 38. ábra. Kijelzőhátlap és antenna szerkezete 1 kijelző hátlap és antenna szerkezet 99

100 A kijelző hátlap és az antenna szerkezet visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet Helyezze a kijelző hátlap és antenna szerkezetet egy lapos felületre. Utólagos tennivalók 1 Kövesse A kijelzőpanel visszahelyezése című rész 6 8. lépésének műveleteit. 2 Helyezze vissza a kijelzőegységet. 3 Helyezze vissza a vezeték nélküli kártyát. 4 Helyezze vissza az akkumulátort. 5 Helyezze vissza az alapburkolatot. 100

101 A kamera eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a vezeték nélküli kártyát. 4 Távolítsa el a kijelző szerkezetet. 5 Kövesse A kijelzőpanel eltávolítása című rész 1 4. lépését. Művelet 1 Egy műanyag pálca segítségével óvatosan feszítse le a kameramodult a kijelzőpanel-szerelvényről. 2 Fordítsa meg a kameramodult. 101

102 3 Válassza le a kamerakábelt a kameramodulról. 39. ábra. A kamera eltávolítása 1 kijelzőpanel szerkezet 2 műanyag pálca 3 kameramodul 4 kamerakábel 102

103 A kamera visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 Csatlakoztassa a kamera kábelét a kameramodulhoz. 2 Fordítsa meg a kameramodult. 3 Az illesztéssegítővel ragassza a kamerát a kijelző hátulsó fedelére. Utólagos tennivalók 1 Kövesse A kijelzőpanel visszahelyezése című rész 6 8. lépésének műveleteit. 2 Helyezze vissza a kijelzőegységet. 3 Helyezze vissza a vezeték nélküli kártyát. 4 Helyezze vissza az akkumulátort. 5 Helyezze vissza az alapburkolatot. 103

104 Az érzékelőpanel eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a vezeték nélküli kártyát. 4 Távolítsa el a kijelző szerkezetet. 5 Kövesse A kijelzőpanel eltávolítása című rész 1 4. lépését. Művelet 1 Távolítsa el a csavart (M2x2 nagy fejű), amely az érzékelőpanelt a kijelzőpanelszerkezethez rögzíti. 2 Fejtse le a ragasztószalagot, amely az érzékelőpanel kábelét az érzékelőpanelhez rögzíti. 3 Nyissa ki a reteszt, és válassza le az érzékelőpanel kábelét az érzékelőpanelről. 104

105 4 Emelje le az érzékelőpanelt a kijelzőpanel-szerelvényről. 40. ábra. Az érzékelőpanel kábelének eltávolítása 1 érzékelőpanel 2 csavar 3 szalag 4 érzékelőpanel kábele 5 retesz 105

106 Az érzékelőpanel visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Művelet 1 Az érzékelőpanelt igazítsa a kijelzőpanel-szerelvényhez és pattintsa a helyére az érzékelőpanelt. 2 Csúsztassa be az érzékelőpanel kábelét az érzékelőpanelen lévő csatlakozóba, majd nyomja le a csatlakozórögzítőt a kábel rögzítéséhez. 3 Ragassza fel a ragasztószalagot, amely az érzékelőpanel kábelét az érzékelőpanelhez rögzíti. 4 Hajtsa be a csavart (M2x2 nagy fejű), amely az érzékelőpanelt a kijelzőpanelszerkezethez rögzíti. Utólagos tennivalók 1 Kövesse A kijelzőpanel visszahelyezése című rész 6 8. lépésének műveleteit. 2 Helyezze vissza a kijelzőegységet. 3 Helyezze vissza a vezeték nélküli kártyát. 4 Helyezze vissza az akkumulátort. 5 Helyezze vissza az alapburkolatot. 106

107 A kijelzőkábel eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógép mellé kapott biztonsági tájékoztatót, és kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében utasításait. Miután befejezte a munkát a számítógép belsejében, kövesse a Miután befejezte a munkát a számítógép belsejében utasításait. További biztonsági útmutatásokért tekintse meg a Szabályozási megfelelőségi honlapot a regulatory_compliance címen. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a vezeték nélküli kártyát. 4 Távolítsa el a kijelzőszerkezetet. 5 Kövesse A kijelzőpanel eltávolítása című rész 1 4. lépését. Művelet 1 Fejtse le a kijelzőkábelt a kijelzőpanel-szerelvényhez és az érzékelőpanelhez rögzítő szalagot. 2 Nyissa ki a reteszeket és húzza ki a kijelzőkábelt a kijelzőpanel-szerelvényből és az érzékelőpanelből. 107

108 3 Emelje el a kijelzőkábelt a kijelzőpaneltől. 41. ábra. A kijelzőkábel eltávolítása 1 kijelzőpanel szerkezet 2 reteszek (2) 3 kijelzőkábelek (2) 4 szalagok (2 db) 108
