1 XPS 15 Szervizelési kézikönyv Számítógép típusa: XPS 9550 Szabályozó modell: P56F Szabályozó típus: P56F001

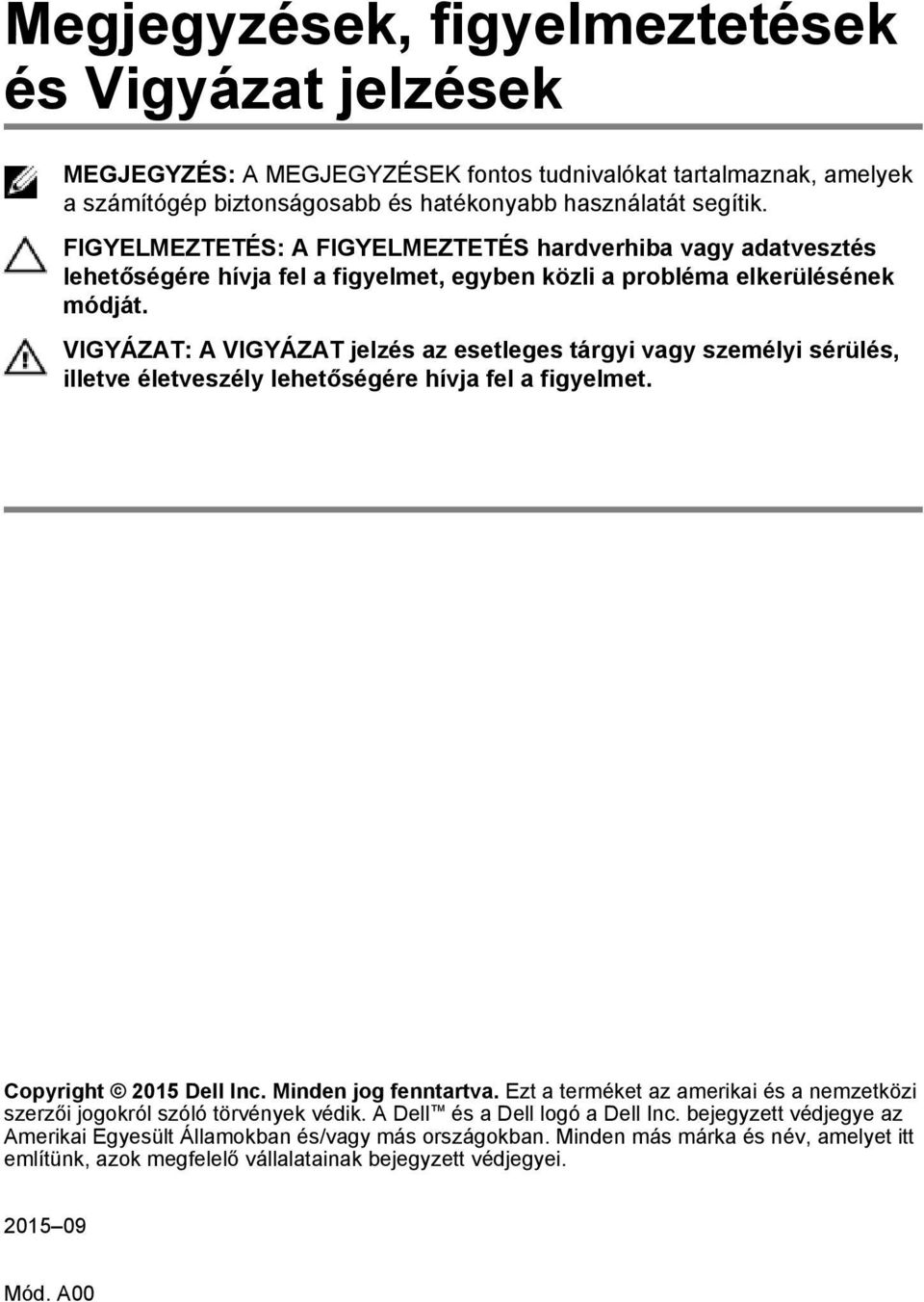

2 Megjegyzések, figyelmeztetések és Vigyázat jelzések MEGJEGYZÉS: A MEGJEGYZÉSEK fontos tudnivalókat tartalmaznak, amelyek a számítógép biztonságosabb és hatékonyabb használatát segítik. FIGYELMEZTETÉS: A FIGYELMEZTETÉS hardverhiba vagy adatvesztés lehetőségére hívja fel a figyelmet, egyben közli a probléma elkerülésének módját. VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a figyelmet. Copyright 2015 Dell Inc. Minden jog fenntartva. Ezt a terméket az amerikai és a nemzetközi szerzői jogokról szóló törvények védik. A Dell és a Dell logó a Dell Inc. bejegyzett védjegye az Amerikai Egyesült Államokban és/vagy más országokban. Minden más márka és név, amelyet itt említünk, azok megfelelő vállalatainak bejegyzett védjegyei Mód. A00

3 Tartalomjegyzék Mielőtt elkezdene dolgozni a számítógép belsejében... 8 Mielőtt elkezdené... 8 Biztonsági utasítások...8 Ajánlott szerszámok Miután befejezte a munkát a számítógép belsejében...11 Az alapburkolat eltávolítása...12 Művelet Az alap burkolat visszahelyezése Művelet Az akkumulátor eltávolítása...16 Előzetes tennivalók Művelet Az akkumulátor visszahelyezése Művelet Utólagos tennivalók A merevlemez-meghajtó eltávolítása...19 Előzetes tennivalók Művelet A merevlemez-meghajtó visszahelyezése...23 Művelet Utólagos tennivalók

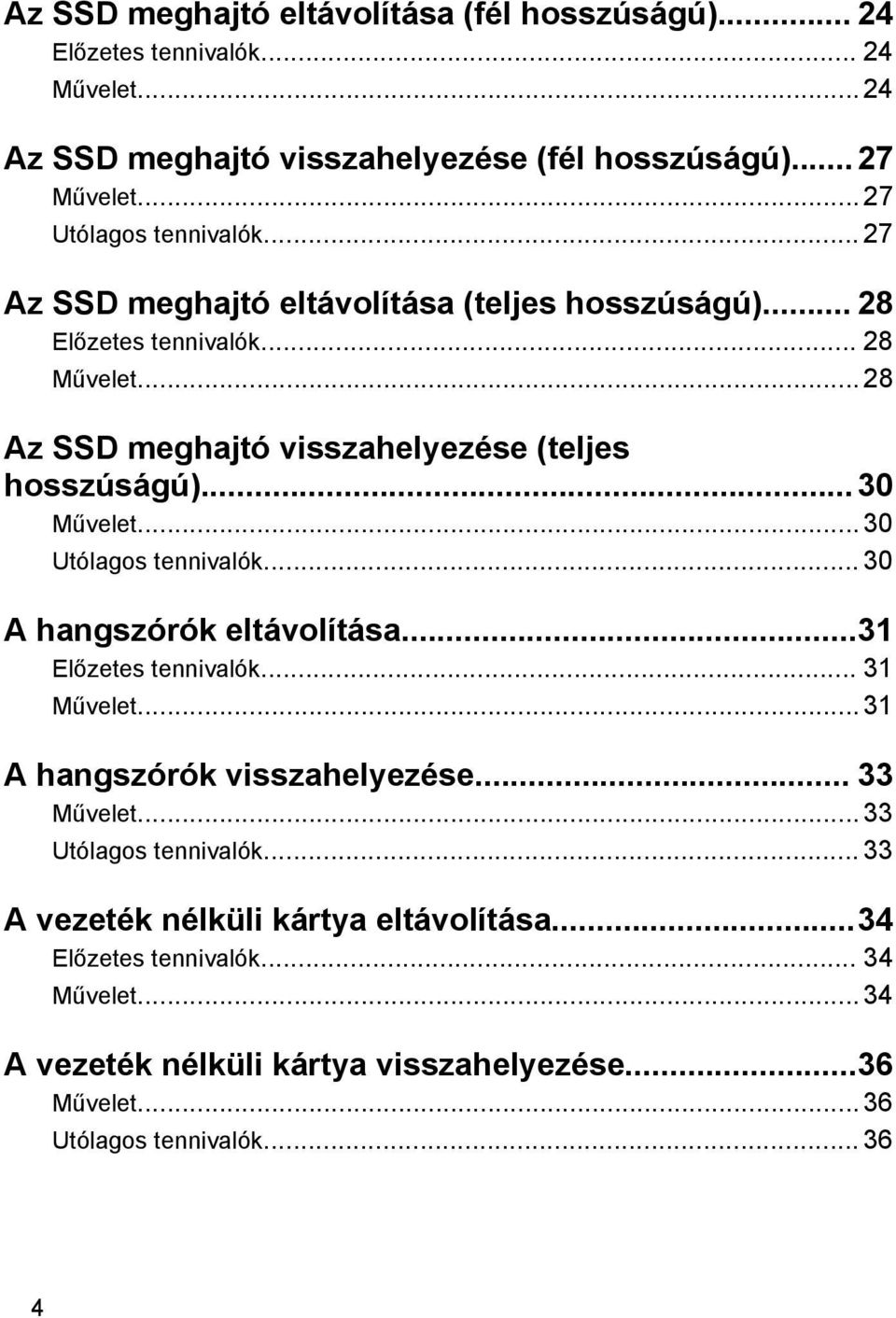

4 Az SSD meghajtó eltávolítása (fél hosszúságú) Előzetes tennivalók Művelet Az SSD meghajtó visszahelyezése (fél hosszúságú) Művelet Utólagos tennivalók Az SSD meghajtó eltávolítása (teljes hosszúságú) Előzetes tennivalók Művelet Az SSD meghajtó visszahelyezése (teljes hosszúságú)...30 Művelet Utólagos tennivalók A hangszórók eltávolítása...31 Előzetes tennivalók Művelet A hangszórók visszahelyezése Művelet Utólagos tennivalók A vezeték nélküli kártya eltávolítása...34 Előzetes tennivalók Művelet A vezeték nélküli kártya visszahelyezése...36 Művelet Utólagos tennivalók

5 A ventilátorok eltávolítása Előzetes tennivalók Művelet A ventillátorok visszahelyezése Művelet Utólagos tennivalók A hűtőborda szerelvény eltávolítása...42 Előzetes tennivalók Művelet A hűtőborda szerelvény visszahelyezése Művelet Utólagos tennivalók A memória modulok eltávolítása...45 Előzetes tennivalók Művelet A memória modulok visszahelyezése...47 Művelet Utólagos tennivalók Az alaplap eltávolítása...49 Előzetes tennivalók Művelet Az alaplap visszahelyezése Művelet Utólagos tennivalók

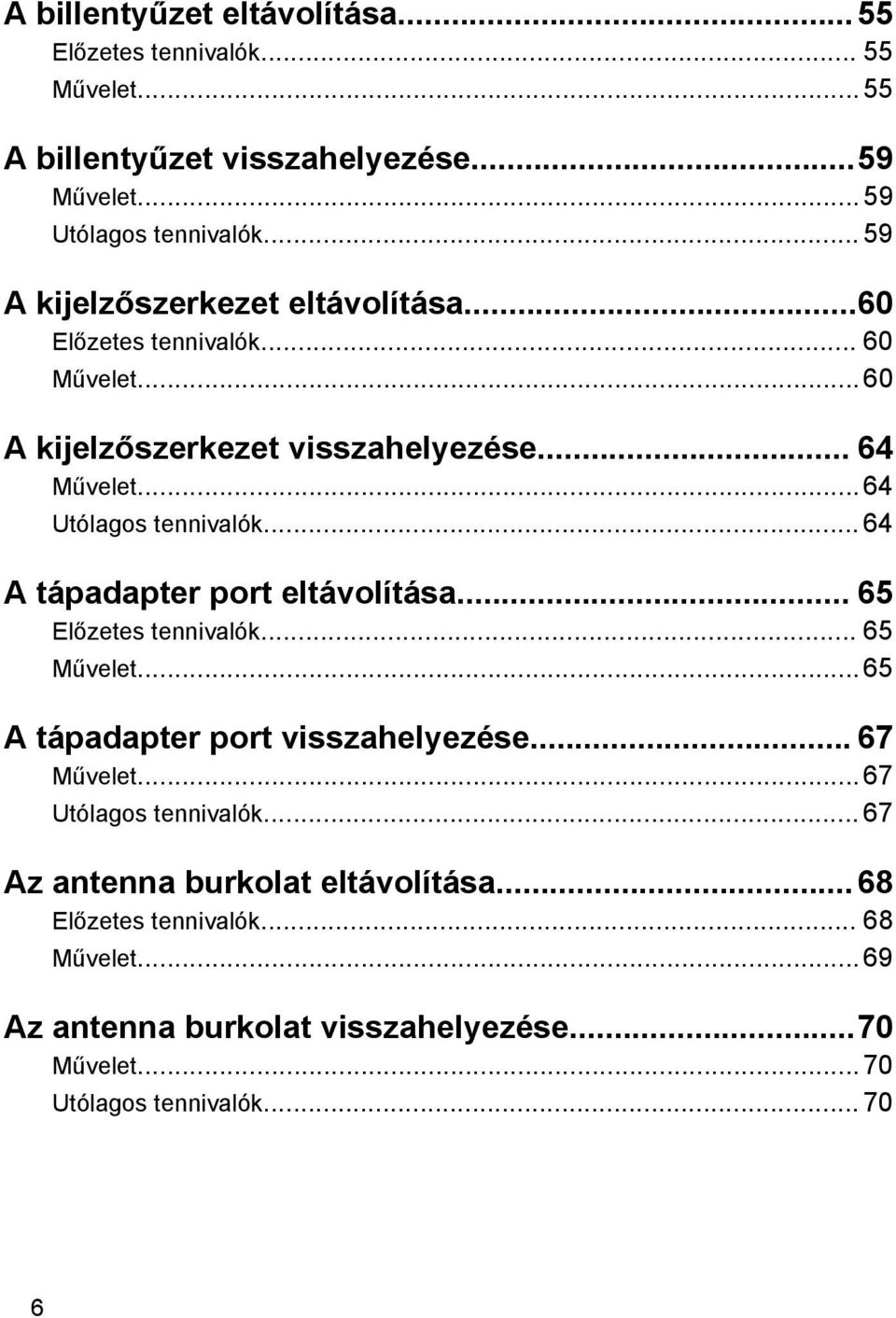

6 A billentyűzet eltávolítása...55 Előzetes tennivalók Művelet A billentyűzet visszahelyezése...59 Művelet Utólagos tennivalók A kijelzőszerkezet eltávolítása...60 Előzetes tennivalók Művelet A kijelzőszerkezet visszahelyezése Művelet Utólagos tennivalók A tápadapter port eltávolítása Előzetes tennivalók Művelet A tápadapter port visszahelyezése Művelet Utólagos tennivalók Az antenna burkolat eltávolítása...68 Előzetes tennivalók Művelet Az antenna burkolat visszahelyezése...70 Művelet Utólagos tennivalók

7 A kijelző sarokpántok eltávolítása Előzetes tennivalók Művelet A kijelző csuklópántok visszahelyezése Művelet Utólagos tennivalók Az antennamodul eltávolítása Előzetes tennivalók Művelet Az antenna-modul visszahelyezése...77 Művelet Utólagos tennivalók A csuklótámasz szerkezet eltávolítása...78 Előzetes tennivalók Művelet A csuklótámasz szerkezet visszahelyezése...80 Művelet Utólagos tennivalók A BIOS frissítése...81 Segítség igénybevétele és a Dell elérhetőségei Segítség források...82 A Dell elérhetőségei

8 Mielőtt elkezdene dolgozni a számítógép belsejében MEGJEGYZÉS: A jelen dokumentumban található képek a megrendelt konfigurációtól függően eltérhetnek a számítógépen megjelenő képektől. Mielőtt elkezdené 1 Mentsen és zárjon be minden nyitott fájlt, majd lépjen ki minden futó alkalmazásból. 2 Kapcsolja ki a számítógépet. Windows 10: Kattintson vagy koppintson a Start Tápellátás Leállítás lehetőségre. Windows 8.1: A Start képernyőn, kattintson vagy koppintson a főkapcsoló ikonra Leállítás. Windows 7: Kattintson vagy koppintson a Start Leállítás lehetőségre. MEGJEGYZÉS: Ha más operációs rendszert használ, a leállítás tekintetében olvassa el az adott operációs rendszer dokumentációját. 3 Áramtalanítsa a számítógépet és minden csatolt eszközt. 4 A számítógépről csatlakoztasson le minden kábelt, mint pl. a telefonkábelek, hálózati kábelek stb. 5 A számítógépről csatlakoztasson le minden eszközt és perifériát, mint pl. a billentyűzet, egér, monitor stb. 6 Távolítson el minden média kártyát és optikai lemezt a számítógépből, ha van. Biztonsági utasítások Végezze el a következő óvintézkedéseket a számítógép potenciális károsodásának elkerülése és a saját biztonsága érdekében. 8

9 VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el figyelmesen a számítógéphez mellékelt biztonsági tudnivalókat. További biztonsági útmutatásokat a regulatory_compliance címen elérhető Megfelelőségi honlapon találhat. VIGYÁZAT: Csatkaloztasson szét minden áramellátást, mielőtt a számítógép burkolati paneljeit kinyitná. Miután befejezte a számítógép belsejében a munkát, helyezzen vissza minden fedelet, panelt és csavart még azelőútt, hogy áramforráshoz csatlakoztatná a gépet. FIGYELMEZTETÉS: A számítógép sérülésének elkerülése érdekében sima és tiszta munkafelületen dolgozzon. FIGYELMEZTETÉS: A komponensek és kártyák sérülésének elkerülése érdekében a szélüknél fogja meg azokat, és ne érintse meg a tűket vagy a csatlakozókat. FIGYELMEZTETÉS: Csak a Dell műszaki segítő csapata által jóváhagyott hibaelhárítási és javítási műveleteket végezheti el. A Dell által nem jóváhagyott szervizelésből eredő károkra a Dell jótállása nem érvényes. Lásd a biztonsági utasításokat, amelyeket a termékhez kapott, vagy amelyeket a regulatory_compliance weboldalon találhat meg. FIGYELMEZTETÉS: Mielőtt bármihez hozzáér a számítógép belsejében, földelje le magát úgy, hogy egy festetlen fém felületet megérint, mint pl. a számítógép hátsó fém része. Miközben dolgozik, rendszeresen érintsen meg egy fedetlen fém felületet a statikus elektromosság kisütése érdekében, amely a belső alkatrészek károsodását okozhatja. FIGYELMEZTETÉS: Amikor leválaszt egy kábelt, a csatlakozónál vagy a húzófülénél fogva húzza és ne magánál a kábelnél fogva. Néhány kábelnek zárófüllel ellátott csatlakozói vannak, vagy csavarosak, melyeket ki kell engedni a kábel szétcsatlakoztatása előtt. A kábelek lecsatlakoztatásakor ügyeljen arra, hogy azok megfelelően álljanak, hogy a csatlakozótűk elhajlása elkerülhető legyen. A kábelek csatlakoztatásakor bizonyosodjon meg arról, hogy a portok és csatlakozók megfelelő irányban és helyzetben állnak-e. FIGYELMEZTETÉS: Nyomja be és vegye ki a médiakártya-olvasóban lévő kártyákat. 9

10 Ajánlott szerszámok A jelen dokumentumban szereplő eljárások a következő szerszámokat igényelhetik: Csillagfejű csavarhúzó Laposfejű csavarhúzó Torx #5 (T5) csavarhúzó Műanyag pálca 10

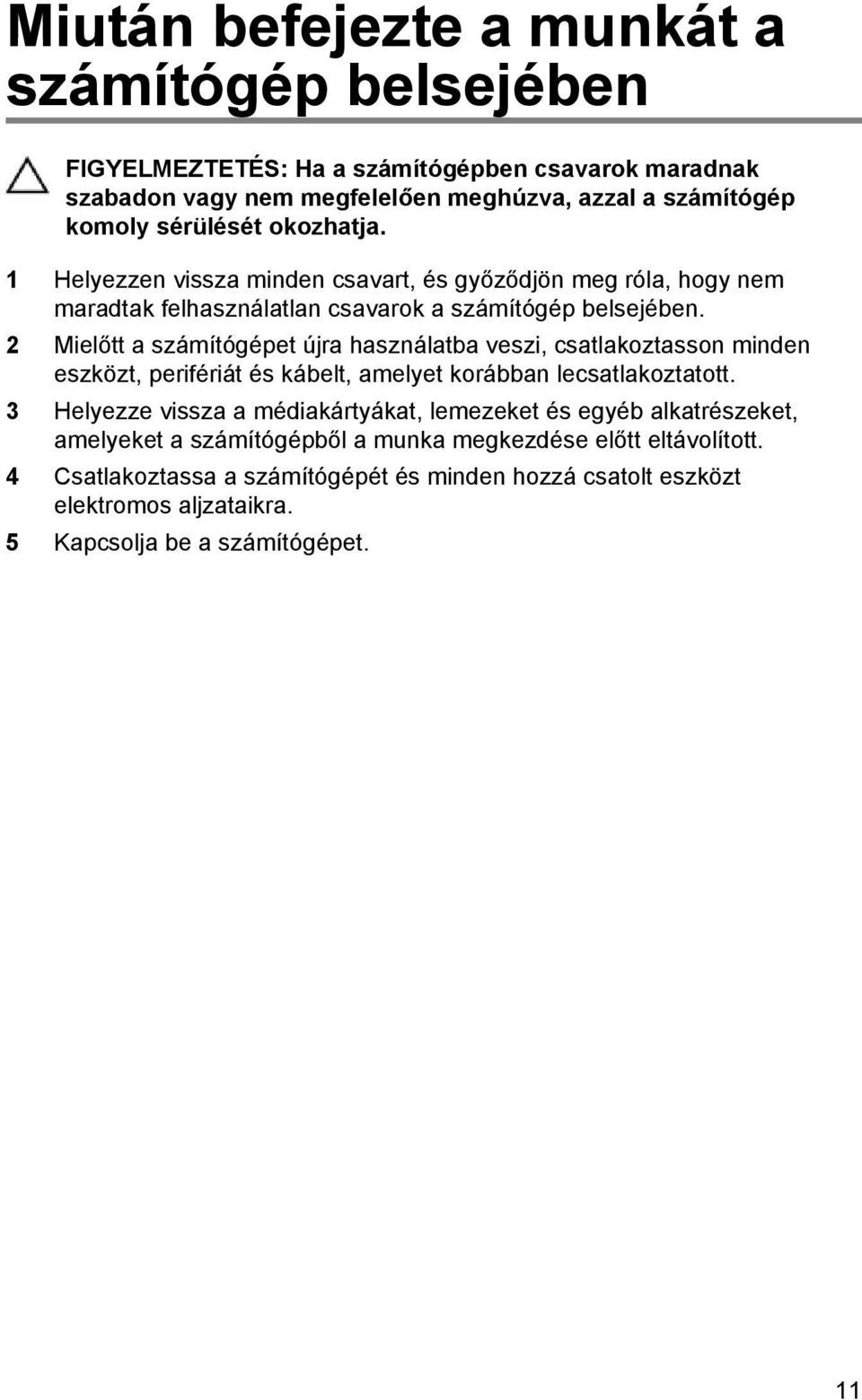

11 Miután befejezte a munkát a számítógép belsejében FIGYELMEZTETÉS: Ha a számítógépben csavarok maradnak szabadon vagy nem megfelelően meghúzva, azzal a számítógép komoly sérülését okozhatja. 1 Helyezzen vissza minden csavart, és győződjön meg róla, hogy nem maradtak felhasználatlan csavarok a számítógép belsejében. 2 Mielőtt a számítógépet újra használatba veszi, csatlakoztasson minden eszközt, perifériát és kábelt, amelyet korábban lecsatlakoztatott. 3 Helyezze vissza a médiakártyákat, lemezeket és egyéb alkatrészeket, amelyeket a számítógépből a munka megkezdése előtt eltávolított. 4 Csatlakoztassa a számítógépét és minden hozzá csatolt eszközt elektromos aljzataikra. 5 Kapcsolja be a számítógépet. 11

12 Az alapburkolat eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Zárja le a kijelzőt és fordítsa a számítógépet a hátoldalával felfelé. 2 Fordítsa fel a rendszercímkét, és helyezze az alapburkolatra. 12

13 3 Távolítsa el a csavarokat, amelyek a alapburkolatot a csuklótámasz szerkezethez rögzítik. 1 alapburkolat 2 rendszercímke 3 csavarok (12 db) 13

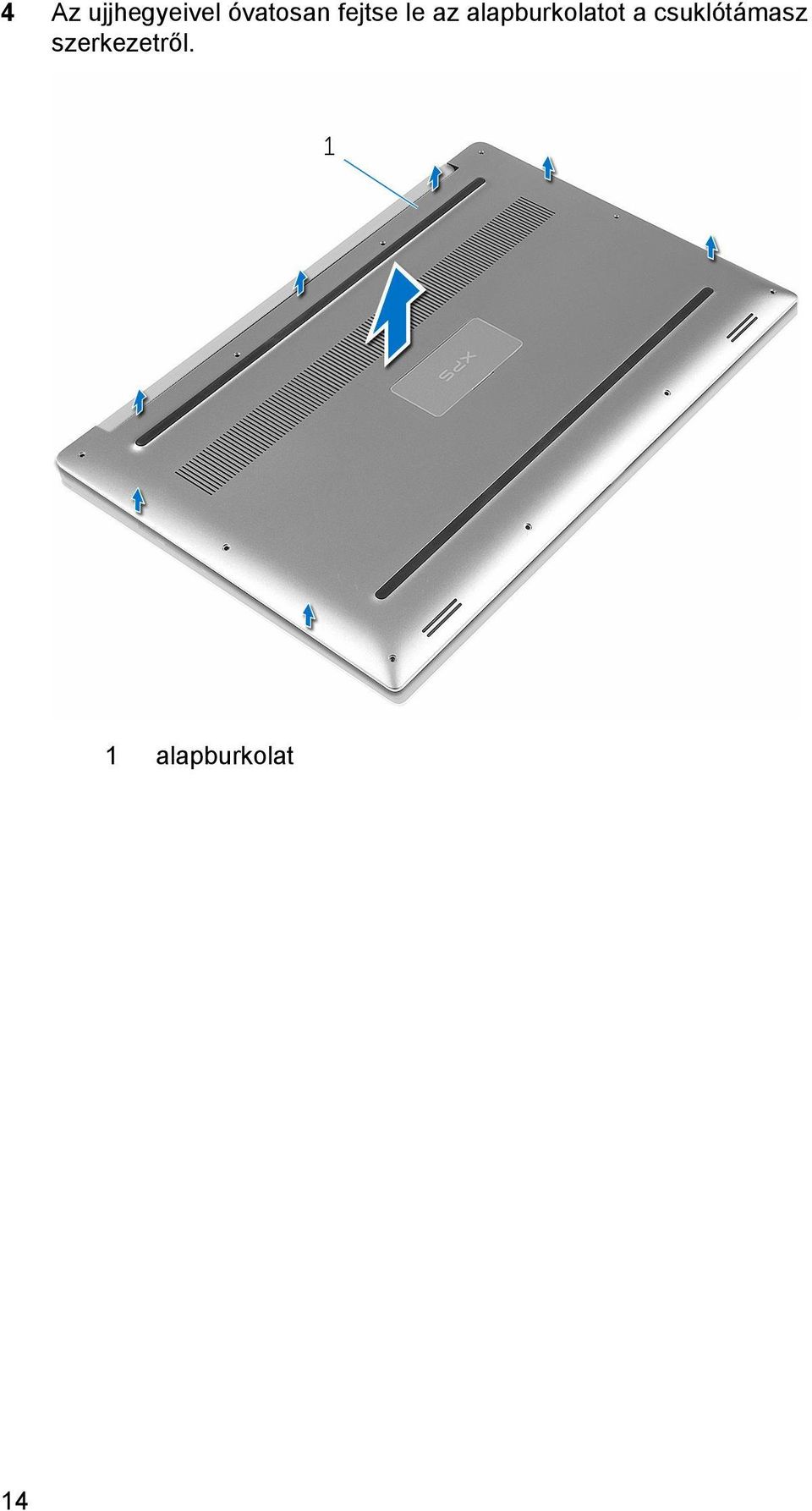

14 4 Az ujjhegyeivel óvatosan fejtse le az alapburkolatot a csuklótámasz szerkezetről. 1 alapburkolat 14

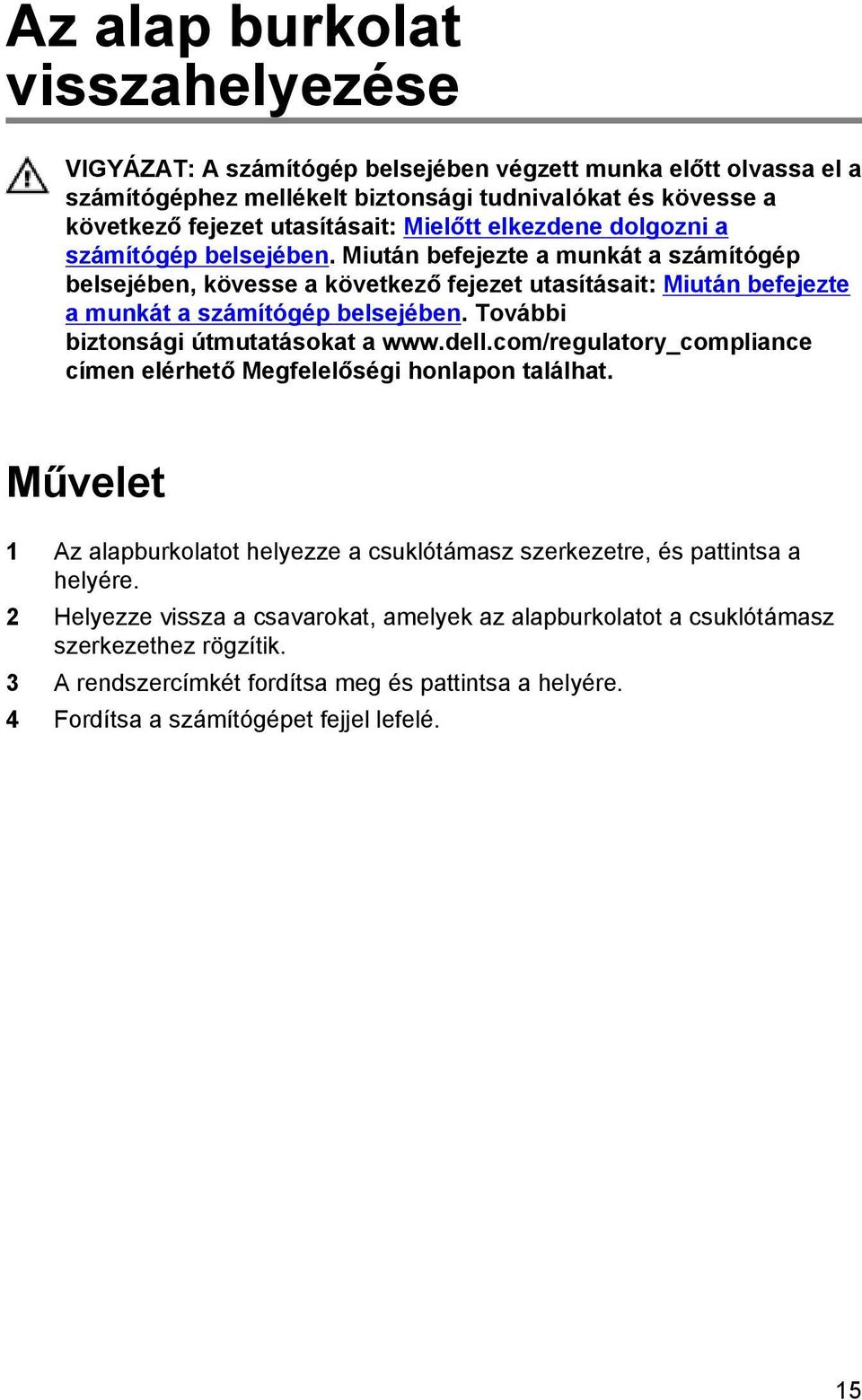

15 Az alap burkolat visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Az alapburkolatot helyezze a csuklótámasz szerkezetre, és pattintsa a helyére. 2 Helyezze vissza a csavarokat, amelyek az alapburkolatot a csuklótámasz szerkezethez rögzítik. 3 A rendszercímkét fordítsa meg és pattintsa a helyére. 4 Fordítsa a számítógépet fejjel lefelé. 15

16 Az akkumulátor eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók Távolítsa el az alapburkolatot. Művelet MEGJEGYZÉS: A jelen dokumentumban található képek a megrendelt konfigurációtól függően eltérhetnek a számítógépen megjelenő képektől. 1 Távolítsa el a csavarokat, amelyek az akkumulátort a csuklótámasz szerkezethez rögzítik. 2 Csatlakoztassa le az akkumulátor kábelét az alaplapról. 16

17 3 Az akkumulátort emelje le a csuklótámasz szerkezetről. 1 akkumulátorkábel 2 csavarok (4) 3 akkumulátor 4 csuklótámasz szerkezet 4 Fordítsa fel a számítógépet, nyissa ki a kijelzőt, és az alaplap földelése érdekében a bekapcsológombot tartsa körülbelül öt másodpercig nyomva. 17

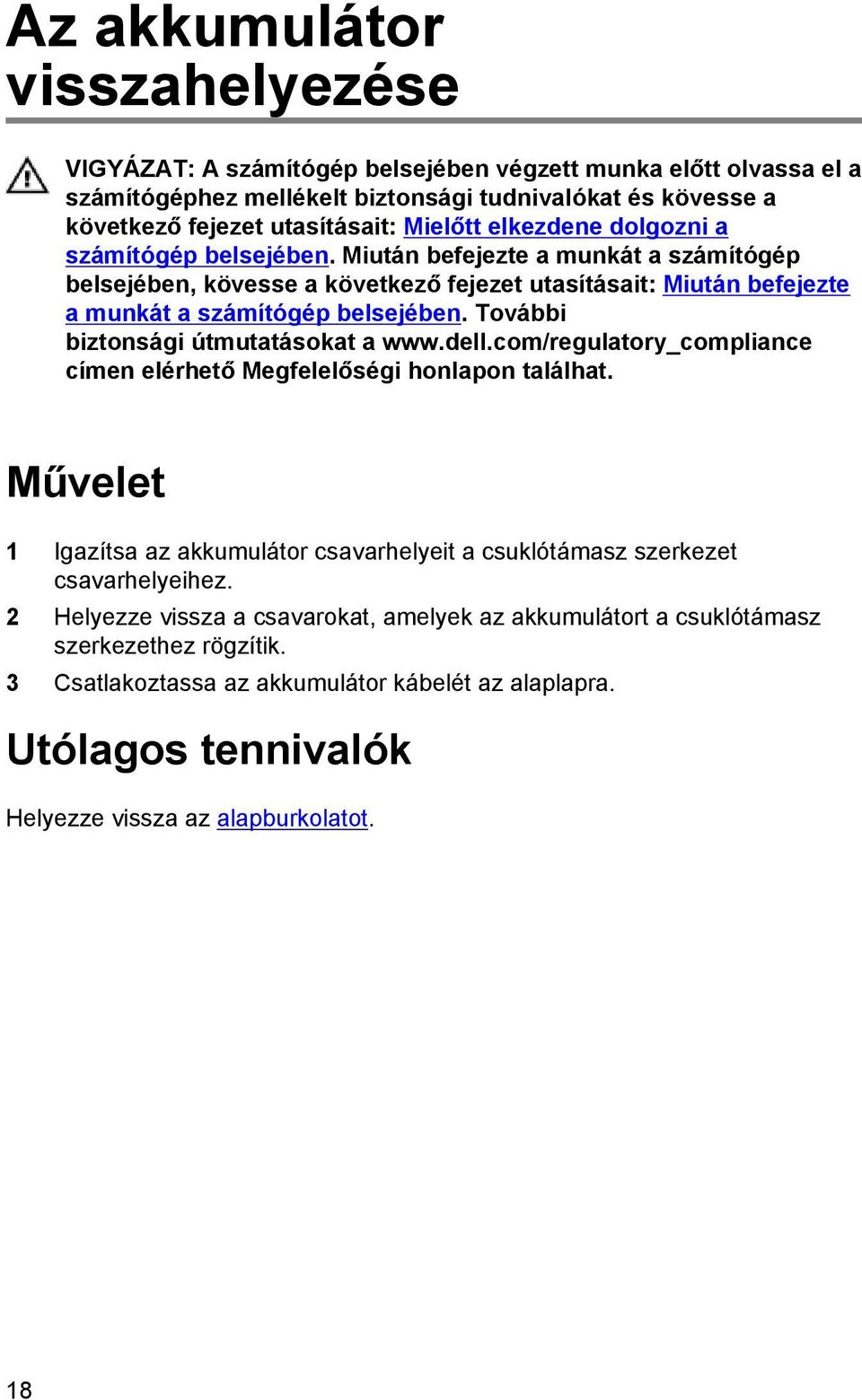

18 Az akkumulátor visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Igazítsa az akkumulátor csavarhelyeit a csuklótámasz szerkezet csavarhelyeihez. 2 Helyezze vissza a csavarokat, amelyek az akkumulátort a csuklótámasz szerkezethez rögzítik. 3 Csatlakoztassa az akkumulátor kábelét az alaplapra. Utólagos tennivalók Helyezze vissza az alapburkolatot. 18

19 A merevlemez-meghajtó eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: A merevlemez-meghajtók törékenyek. Óvatosan járjon el, amikor a merevlemez-meghajtót kezeli. FIGYELMEZTETÉS: Az adatvesztés megelőzése érdekében ne távolítsa el a merevlemez-meghajtót, ha a számítógép bekapcsolt vagy alvó állapotban van. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Távolítsa el a csavarokat, amelyek a merevlemez-meghajtó szerkezetet a csuklótámasz szerkezethez rögzítik. 19

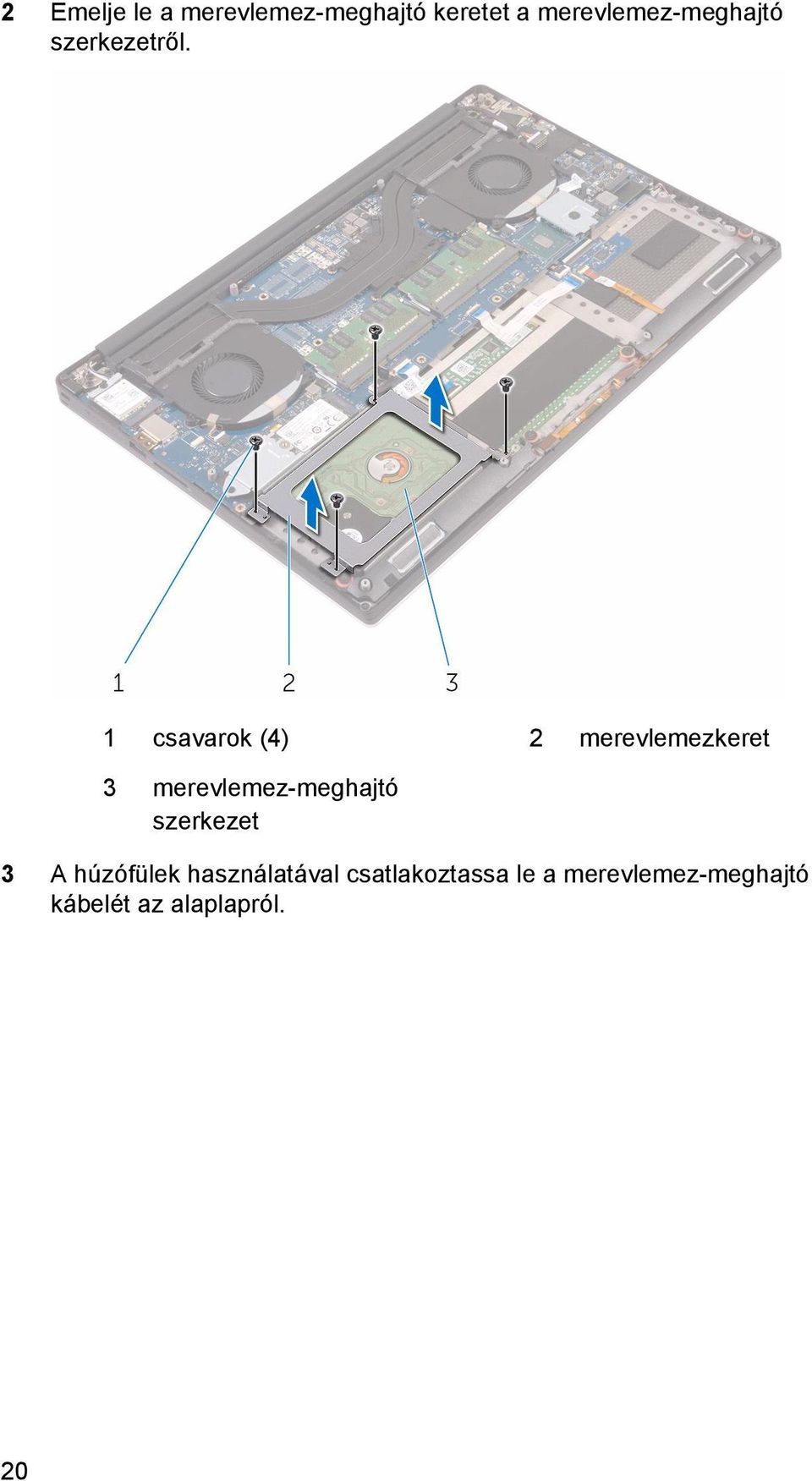

20 2 Emelje le a merevlemez-meghajtó keretet a merevlemez-meghajtó szerkezetről. 1 csavarok (4) 2 merevlemezkeret 3 merevlemez-meghajtó szerkezet 3 A húzófülek használatával csatlakoztassa le a merevlemez-meghajtó kábelét az alaplapról. 20

21 4 A merevlemez-meghajtó szerkezetet emelje le a csuklótámasz szerkezetről. 1 húzófül 2 merevlemez-meghajtó szerkezet 21

22 5 A merevlemez-meghajtó csatlakoztatót csatlakoztassa le a merevlemezmeghajtó szerkezetről. 1 merevlemez-meghajtó szerkezet 2 merevlemez-meghajtó csatlakozó 6 Távolítsa el a merevlemez-meghajtó burkolatot a merevlemez-meghajtóról. 1 merevlemez-meghajtó burkolatok (2) 2 merevlemez-meghajtó 22

23 A merevlemez-meghajtó visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: A merevlemez-meghajtók törékenyek. Óvatosan járjon el, amikor a merevlemez-meghajtót kezeli. Művelet 1 Helyezze vissza a merevlemez-meghajtó burkolatot a merevlemezmeghajtóra. 2 A merevlemez-meghajtó csatlakoztatót csatlakoztassa a merevlemezmeghajtó szerkezetre. 3 A merevlemez-meghajtó szerkezetet helyezze a csuklótámasz szerkezetre. 4 Csatlakoztassa a merevlemez-meghajtó kábelét az alaplapra. 5 Illessze egymáshoz a merevlemez-meghajtó keret csavarhelyeit és a merevlemez-meghajtó szerkezeten lévő csavarhelyeket. 6 Helyezze vissza a csavarokat, amelyek a merevlemez-meghajtó keretet a csuklótámasz szerkezethez rögzítik. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 23

24 Az SSD meghajtó eltávolítása (fél hosszúságú) VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: Az SSD meghajtók törékenyek. Óvatosan járjon el, amikor a merevlemez-meghajtót kezeli. FIGYELMEZTETÉS: Az adatvesztés megelőzése érdekében ne távolítsa el az SSD meghajtót, ha a számítógép bekapcsolt vagy alvó állapotban van. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Távolítsa el a csavart, amely az SSD meghajtó szerkezetet az alaplaphoz rögzíti. 24

25 2 Az SSD meghajtó szerkezetet emelje meg és csúsztassa le az alaplapról. 1 csavar 2 SSD meghajtó szerkezet 3 SSD meghajtó foglalat 4 alaplap 3 Távolítsa el a csavart, amely az SSD meghajtót az SSD meghajtó tartókerethez rögzíti. 1 SSD meghajtó tartókeret 2 csavar 3 SSD meghajtó 25

26 4 Emelje le az SSD meghajtót az SSD meghajtó keretről. 26

27 Az SSD meghajtó visszahelyezése (fél hosszúságú) VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: Az SSD meghajtók törékenyek. Óvatosan járjon el, amikor a merevlemez-meghajtót kezeli. Művelet 1 Az SSD meghajtó tartókeretének csavarlyukait illessze az SSD meghajtó csavarlyukaihoz. 2 Helyezze vissza a csavart, amely az SSD meghajtót az SSD meghajtó tartókerethez rögzíti. 3 Illessze az SSD meghajtó szerkezet bemetszéseit az SSD meghajtó foglalaton lévő fülekhez. 4 Csúsztassa ferdén az SSD meghajtó szerkezetet az SSD meghajtó foglalatba. 5 Nyomja le az SSD meghajtó másik végét és helyezze vissza a csavart, amely az SSD meghajtót az alaplapra rögzíti. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 27

28 Az SSD meghajtó eltávolítása (teljes hosszúságú) VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: Az SSD meghajtók törékenyek. Óvatosan járjon el, amikor a merevlemez-meghajtót kezeli. FIGYELMEZTETÉS: Az adatvesztés megelőzése érdekében ne távolítsa el az SSD meghajtót, ha a számítógép bekapcsolt vagy alvó állapotban van. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Távolítsa el a csavart, amely az SSD meghajtót az alaplaphoz rögzíti. 28

29 2 Az SSD meghajtót emelje meg és csúsztassa le az alaplapról. 1 csavar 2 hővezető lap 3 SSD meghajtó foglalat 4 SSD meghajtó 3 A hővezető lapot fejtse le az SSD meghajtóról. 1 hővezető lap 2 SSD meghajtó 29

30 Az SSD meghajtó visszahelyezése (teljes hosszúságú) VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: Az SSD meghajtók törékenyek. Óvatosan járjon el, amikor a merevlemez-meghajtót kezeli. Művelet 1 A hővezető lapot ragassza fel az SSD meghajtóra. 2 Megdöntve csúsztassa az SSD meghajtót az SSD meghajtó foglalatába. 3 Nyomja le az SSD meghajtó másik végét és helyezze vissza a csavart, amely az SSD meghajtót az alaplapra rögzíti. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 30

31 A hangszórók eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Csatlakoztassa le a hangszóró kábelét az alaplapról. 2 Jegyezze fel a hangszóró kábeleinek elvezetését, és távolítsa el a kábeleket a kábelvezetőkből. 3 Távolítsa el a csavarokat, amelyek a hangszórókat a csuklótámasz szerkezetre rögzítik. 31

32 4 A hangszórókat a kábellel együtt emelje ki a csuklótámasz szerkezetből. 1 hangszóró-kábel 2 csavarok (4) 3 hangszórók (2 db) 4 csuklótámasz szerkezet 32

33 A hangszórók visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Az illesztési jelek segítségével a hangszórókat helyezze a csuklótámasz szerkezetbe. 2 Helyezze vissza a csavarokat, amelyek a hangszórókat a csuklótámasz szerkezethez rögzítik. 3 Vezesse át a hangszóró kábelét a csuklótámasz szerkezeten lévő kábelvezetőkön. 4 Csatlakoztassa a hangszóró kábelét az alaplapra. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 33

34 A vezeték nélküli kártya eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet MEGJEGYZÉS: A jelen dokumentumban található képek a megrendelt konfigurációtól függően eltérhetnek a számítógépen megjelenő képektől. 1 Távolítsa el a csavart, amely a vezeték nélküli kártya keretét a vezeték nélküli kártyához rögzíti. 2 Emelje le a vezeték nélküli kártya foglalatát a vezeték nélküli kártyáról. 3 Válassza le az antennakábeleket a vezeték nélküli kártyáról. 34

35 4 Csúsztassa ki és távolítsa el a vezeték nélküli kártyát a foglalatából. 1 csavar 2 vezeték nélküli kártya foglalat 3 vezeték nélküli kártya 4 antennakábelek (3) 35

36 A vezeték nélküli kártya visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet FIGYELMEZTETÉS: A vezeték nélküli kártya sérülésének elkerülése érdekében ne helyezzen kábelt alá. 1 Igazítsa össze a vezeték nélküli kártyán lévő rovátkát a vezeték nélküli kártya foglalatán lévő füllel, majd csúsztassa be a kártyát a foglalatba. 2 Csatlakoztassa az antennakábeleket a vezeték nélküli kártyához. A következő táblázat a számítógépe által támogatott vezeték nélküli kártyára vonatkozó antennakábel színsémákat tartalmazza. A vezeték nélküli kártya csatlakozói Fő (fehér háromszög) Kisegítő (fekete háromszög) Több bemenet, több kimenet (szürke háromszög) Antennakábel szín Fehér Fekete Szürke (opcionális) 3 Illessze egymáshoz a vezeték nélküli kártya tartókeretének csavarhelyeit és a vezeték nélküli kártya csavarhelyeit. 4 Helyezze vissza a csavart, amely a vezeték nélküli kártya keretét a vezeték nélküli kártyához rögzíti. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 36

37 2 Helyezze vissza az alapburkolatot. 37

38 A ventilátorok eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Távolítsa el a csavarokat, amelyek a videokártya ventilátort (JFAN_2) az alaplapra rögzítik. 2 Csatlakoztassa le az érintőképernyő kábelét az alaplapról. 3 Fejtse le a ragasztószalagot, amely az érintőképernyő kábelt a videokártya ventilátorra (JFAN_2) rögzíti. 4 Jegyezze fel az érintőképernyő kábelének elvezetésének útvonalát, és távolítsa el a kábelt a videokártya ventilátoron (JFAN_2) lévő kábelvezetőkből. 5 Csatlakoztassa le a videokártya ventilátor (JFAN_2) kábelét az alaplapról. 38

39 6 Emelje le a videokártya ventilátort (JFAN_2) a csuklótámasz szerkezetről. 1 kábelvezető 2 érintőképernyő kábel (opcionális) 3 szalag 4 ventilátorkábel 5 videokártya ventilátor (JFAN_2) 6 csavarok (2) 7 Távolítsa el a csavarokat, amelyek a processzor ventilátort (JFAN_1) az alaplapra rögzítik. 8 Jegyezze fel az kijelző kábelének elvezetésének útvonalát, és távolítsa el a kábelt a processzor ventilátoron (JFAN_1) lévő kábelvezetőkből. 9 Csatlakoztassa le a processzor ventilátor (JFAN_1) kábelét az alaplapról. 39

40 10 Emelje le a processzor ventilátort (JFAN_1) a csuklótámasz szerkezetről. 1 kábelvezető 2 kijelzőkábel 3 ventilátorkábel 4 processzor ventilátor (JFAN_1) 5 csavarok (2) 40

41 A ventillátorok visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Igazítsa a processzor ventilátor (JFAN_1) csavarhelyeit a csuklótámasz szerkezet csavarhelyeihez. 2 Csatlakoztassa a processzor ventilátorának (JFAN_1) kábelét az alaplapra. 3 Vezesse át a kijelző kábelét a processzor ventilátoron (JFAN_1) lévő kábelvezetőkön. 4 Helyezze vissza a csavarokat, amelyek a processzor ventilátort (JFAN_1) az alaplapra rögzítik. 5 Illessze a videokártya ventilátor (JFAN_2) csavarhelyeit a csuklótámasz szerkezet csavarhelyeihez. 6 Csatlakoztassa a videokártya ventilátor (JFAN_2) kábelét az alaplapra. 7 Vezesse át az érintőképernyő kábelét a videokártya ventilátoron (JFAN_2) lévő kábelvezetőkön. 8 Ragassza vissza a ragasztószalagot, amely az érintőképernyő kábelt a videokártya ventilátorra (JFAN_2) rögzíti. 9 Csatlakoztassa a kijelzőkábelt az alaplapra. 10 Helyezze vissza a csavarokat, amelyek a videokártya ventilátort (JFAN_2) az alaplapra rögzítik. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 41

42 A hűtőborda szerelvény eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. VIGYÁZAT: A hűtőbordák normál működés közben felforrósodhatnak. Adjon nekik elegendő időt lehűlni, mielőtt hozzájuk ér. FIGYELMEZTETÉS: A processzor maximális hűtése érdekében ne érintse meg a hűtőborda hőátadó területeit. A kezén található olajok csökkenthetik a hővezető paszta hőleadó képességét. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet MEGJEGYZÉS: A jelen dokumentumban található képek a megrendelt konfigurációtól függően eltérhetnek a számítógépen megjelenő képektől. 1 Távolítsa el a hűtőbordát az alaplaphoz rögzítő csavarokat. 42

43 2 Emelje le a hűtőborda szerkezetet az alaplapról. 1 hűtőborda szerkezet 2 csavarok (6 db) 43

44 A hűtőborda szerelvény visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. FIGYELMEZTETÉS: A hűtőborda nem megfelelő elhelyezése az alaplap és a processzor sérülését okozhatja. MEGJEGYZÉS: Az eredeti hővezető paszta újra használható, ha az eredeti alaplapot és ventilátort újra egyben szereli be. Ha az alaplapot vagy a ventilátort kicseréli, használja a készletben levő hővezető lapot a hővezetés biztosításához. Művelet 1 Illessze a hűtőborda szerkezeten lévő csavarlyukakat az alaplapon található csavarlyukakhoz. 2 Helyezze vissza a hűtőbordát az alaplaphoz rögzítő csavarokat. Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 44

45 A memória modulok eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. Művelet 1 Ujjbeggyel húzza szét a biztosítókapcsokat a memóriamodul foglalata mindkét végén, amíg a memóriamodul kiugrik. 45

46 2 Húzza ki és vegye ki a memóriamodult a memóriamodul foglalatból. 1 memóriamodul 2 rögzítőkapcsok (2) 3 memóriamodul foglalat 46

47 A memória modulok visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Illessze a memóriamodulon lévő bemetszést a memóriamodul foglalatában található fülhöz. 47

48 2 Megdöntve határozottan csúsztassa a memóriamodult a csatlakozóba, és nyomja le a memóriamodult, hogy a helyére pattanjon. MEGJEGYZÉS: Ha nem hall kattanást, távolítsa el a memóriamodult kártyát, és helyezze be újra. 1 memóriamodul 2 bemetszés 3 fül 4 memóriamodul foglalat 5 biztosító kapcsok Utólagos tennivalók 1 Helyezze vissza az akkumulátort. 2 Helyezze vissza az alapburkolatot. 48

49 Az alaplap eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. MEGJEGYZÉS: Az Ön szervizcímkéje az alaplapon van. Meg kell adnia a szervizcímkét a rendszer beállításakor miután kicserélte az alaplapot. MEGJEGYZÉS: Az alaplap cseréje minden, a BIOS setup programján keresztül végzett módosítást törölni fog. A csere után ezeket a módosításokat újra el kell végeznie. MEGJEGYZÉS: A kábelek alaplapról történő eltávolítása előtt jegyezze fel a csatlakozók helyét, hogy az alaplap visszaszerelésekor azokat megfelelően vissza tudja csatlakoztatni. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a vezeték nélküli kártyát. 4 Távolítsa el a merevlemez-meghajtót. 5 Távolítsa el az SSD meghajtót (fél hosszúságú). 6 Távolítsa el az SSD meghajtót (teljes hosszúságú). 7 Távolítsa el a ventilátorokat. 8 Szerelje ki a hűtőborda szerelvényt. 9 Távolítsa el a memóriamodulokat. Művelet 1 Távolítsa el a csavart, amely a kijelzőkábel tartókeretét az alaplapra rögzíti. 2 Az SSD meghajtó tartókeretét megemelve férjen hozzá a kijelzőkábelhez. 49

50 3 Csatlakoztassa le a kijelzőkábelt az alaplapról. 1 kijelző kábeltartója 2 csavar 3 kijelzőkábel 50

51 4 Csatlakoztassa le a tápadapter port kábelt, a hangszóró kábelt, a billentyűzet vezérlő kártya kábelt, az érintőpad kábelt és az érintőképernyő kábelt az alaplapról. 1 tápadapter port kábele 2 hangszóró-kábel 3 billentyűzet vezérlő kártya kábel 5 érintőképernyő kábel (opcionális) 4 érintőpad kábele 5 Távolítsa el a csavarokat, amelyek az alaplapot a csuklótámasz szerkezethez rögzítik. 51

52 6 Emelje le az alaplapot a csuklótámasz szerkezetről. 1 alaplap 2 csavarok (5 db) 3 csuklótámasz szerkezet 52

53 Az alaplap visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. MEGJEGYZÉS: Az Ön szervizcímkéje az alaplapon van. Meg kell adnia a szervizcímkét a rendszer beállításakor miután kicserélte az alaplapot. MEGJEGYZÉS: Az alaplap cseréje minden, a BIOS setup programján keresztül végzett módosítást törölni fog. A csere után ezeket a módosításokat újra el kell végeznie. Művelet 1 Az alaplapon lévő csavarlyukakat illessze a csuklótámasz szerkezeten lévő csavarlyukakhoz. 2 Helyezze vissza a csavarokat, amelyek az alaplapot a csuklótámasz szerkezethez rögzítik. 3 Csatlakoztassa a tápadapter port kábelt, a hangszóró kábelt, a billentyűzet vezérlő kártya kábelt, az érintőpad kábelt és az érintőképernyő kábelt az alaplapra. 4 Csatlakoztassa a kijelzőkábelt az alaplapra. 5 Illessze a kijelzőkábel tartókereten lévő csavarlyukakat az alaplap lyukaihoz. 6 Helyezze vissza a csavart, amely a kijelzőkábel tartókeretét az alaplaphoz rögzíti. Utólagos tennivalók 1 Helyezze vissza a memóriamodulokat. 2 Helyezze vissza a hűtőborda szerkezetet. 3 Helyezze vissza a ventilátorokat. 4 Helyezze vissza az SSD meghajtót (fél hosszúságú). 53

54 5 Helyezze vissza az SSD meghajtót (teljes hosszúságú). 6 Helyezze vissza a merevlemezt. 7 Helyezze vissza a vezeték nélküli kártyát. 8 Helyezze vissza az akkumulátort. 9 Helyezze vissza az alapburkolatot. 54

55 A billentyűzet eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a merevlemez-meghajtót. 4 Távolítsa el az alaplapot. Művelet 1 Emelje fel a reteszeket, és csatlakoztassa le a billentyűzet, illetve a billentyűzet háttérvilágításának kábelét a billentyűzet vezérlő kártyáról. 55

56 2 Fejtse le a mylar fóliát annak érdekében, hogy hozzáférjen a csavarokhoz, amelyek a billentyűzetet a csuklótámasz szerkezetre rögzítik. 1 mylar fólia 2 billentyűzetkábel 3 reteszek (2) 4 billentyűzet háttérvilágításának kábele 3 Távolítsa el a csavarokat, amelyek a billentyűzetet a csuklótámasz szerkezetre rögzítik. 56

57 4 Emelje le billentyűzetet a csuklótámasz szerkezetről. 1 csavarok (31 db) 2 billentyűzet 3 csuklótámasz szerkezet 57

58 5 Fejtse le a mylar fóliát a billentyűzetről. 1 mylar fólia 2 billentyűzet 1 billentyűzet 58

59 A billentyűzet visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Ragassza a mylar fóliát a billentyűzetre. 2 Illessze a billentyűzet csavarhelyeit a csuklótámasz szerkezet csavarhelyeihez. 3 Helyezze vissza a csavarokat, amelyek a billentyűzetet a csuklótámasz szerkezethez rögzítik. 4 Ragassza fel a mylar fóliát annak érdekében, hogy a billentyűzetet a csuklótámasz szerkezetre rögzítse. 5 Csatlakoztassa az billentyűzet kábelét és a billentyűzet háttérvilágításának kábelét a billentyűzet vezérlő kártyára. Utólagos tennivalók 1 Helyezze vissza az alaplapot. 2 Helyezze vissza a merevlemezt. 3 Helyezze vissza az akkumulátort. 4 Helyezze vissza az alapburkolatot. 59

60 A kijelzőszerkezet eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a vezeték nélküli kártyát. Művelet 1 Távolítsa el a csavart, amely a kijelzőkábel tartókeretét az alaplapra rögzíti. 2 Csatlakoztassa le az érintőképernyő kábelét és a kijelzőkábelt az alaplapról. 60

61 3 Fejtse le a szalagot, és távolítsa el az érintőképernyő kábelét a ventilátoron lévő kábelvezetőkből. 1 érintőképernyő kábel (opcionális) 2 szalag 3 kijelző kábeltartója 4 csavar 5 kijelzőkábel 4 Fordítsa fel a számítógépet, és a kijelzőt nyissa ki 90 fokban. 5 Fordítsa el a számítógépet, és számítógépet helyezze az asztal szélére úgy, hogy hozzáférjen kijelző csuklópántok csavarjaihoz. 6 Távolítsa el a csavarokat, amelyek a kijelző csuklópántokat a csuklótámasz szerkezethez rögzítik. 61

62 7 Óvatosan emelje le a kijelző szerkezetet a csuklópánt szerkezetről. 1 csuklótámasz szerkezet 2 csavarok (6 db) 3 kijelző csuklópántjai (2 db) 4 kijelzőszerkezet 62

63 8 A kijelző szerkezetet óvatosan helyezze egy tiszta, lapos felületre. 1 kijelzőszerkezet 63

64 A kijelzőszerkezet visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 A csuklótámasz szerkezetet helyezze az asztal szélére úgy, hogy a hangszórók az asztal szélétől ellentétes irányba nézzenek. 2 A kijelző csuklópántjain lévő csavarlyukakat illessze össze a csuklópánt szerkezeten lévő csavarlyukakkal. 3 Helyezze vissza a csavarokat, amelyek a kijelző csuklópántokat rögzítik a csuklótámasz szerkezethez. 4 Ragassza fel a szalagot, és vezesse el az I/O kártya kábelét a ventilátoron lévő kábelvezetőkben. 5 Csatlakoztassa az érintőpanel kábelt és a kijelzőkábelt az alaplapra. 6 Helyezze vissza a csavart, amely a kijelzőkábel tartókeretét az alaplaphoz rögzíti. Utólagos tennivalók 1 Helyezze vissza a vezeték nélküli kártyát. 2 Helyezze vissza az akkumulátort. 3 Helyezze vissza az alapburkolatot. 64

65 A tápadapter port eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a kijelző szerkezetet. Művelet 1 Válassza le a tápadapter port kábelét az alaplapról. 2 Távolítsa el a csavart, amely a tápadapter portot a csuklótámasz szerkezethez rögzíti. 65

66 3 Emelje ki a tápadapter portot a kábelével együtt a csuklótámasz szerkezetből. 1 csavar 2 tápadapter port 3 tápadapter port kábele 66

67 A tápadapter port visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 A tápadapter portot helyezze a csuklótámasz szerkezeten lévő foglalatba. 2 Vezesse át a tápadapter port kábelét a csuklótámasz szerkezeten lévő kábelvezetőn. 3 Helyezze vissza a csavart, amely a tápadapter portot a csuklótámasz szerkezethez rögzíti. 4 Csatlakoztassa a tápadapter port kábelét az alaplapra. Utólagos tennivalók 1 Helyezze vissza a kijelzőegységet. 2 Helyezze vissza az akkumulátort. 3 Helyezze vissza az alapburkolatot. 67

68 Az antenna burkolat eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a vezeték nélküli kártyát. 4 Távolítsa el a kijelző szerkezetet. 68

69 Művelet 1 A kijelző csuklópántokat óvatosan döntse meg. 1 kijelzőszerkezet 2 kijelző csuklópántjai (2 db) 2 Az antenna burkolatot csúsztassa el és emelje ki a kijelzőszerkezetből. 1 kijelzőszerkezet 2 antenna burkolat 69

70 Az antenna burkolat visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Az antenna burkolatot helyezze vissza a kijelző szerkezetre. 2 A kijelző csuklópántokat fordítsa normál helyzetbe. Utólagos tennivalók 1 Helyezze vissza a kijelzőegységet. 2 Helyezze vissza a vezeték nélküli kártyát. 3 Helyezze vissza az akkumulátort. 4 Helyezze vissza az alapburkolatot. 70

71 A kijelző sarokpántok eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók MEGJEGYZÉS: A jelen utasítások kizárólag azon laptopokra vonatkoznak, amelyek nem érintőképernyővel vannak felszerelve. 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a vezeték nélküli kártyát. 4 Távolítsa el a kijelző szerkezetet. 5 Távolítsa el az antenna burkolatot. 71

72 Művelet 1 Fejtse le a ragasztószalagot annak érdekében, hogy hozzáférjen a kijelző csuklópánt csavarjaihoz. 1 szalag 2 kijelző csuklópántjai (2 db) 2 Távolítsa el a csavarokat, amelyek a kijelző csuklópántokat a kijelzőszerkezethez rögzítik. 72

73 3 Óvatosan emelje le a kijelző csuklópántokat a kijelző szerkezetről. 1 csavarok (6 db) 2 kijelző csuklópántjai (2 db) 73

74 A kijelző csuklópántok visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 A kijelző csuklópántokon lévő csavarlyukakat illessze a kijelző szerkezeten lévő csavarlyukakhoz. 2 Helyezze vissza a csavarokat, amelyek a kijelző csuklópántokat a kijelző szerkezetre rögzítik. 3 Ragassza fel a szalagot a kijelző csuklópántokra. Utólagos tennivalók 1 Helyezze vissza az antenna burkolatot. 2 Helyezze vissza a kijelzőegységet. 3 Helyezze vissza a vezeték nélküli kártyát. 4 Helyezze vissza az akkumulátort. 5 Helyezze vissza az alapburkolatot. 74

75 Az antennamodul eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók MEGJEGYZÉS: A jelen utasítások kizárólag azon laptopokra vonatkoznak, amelyek nem érintőképernyővel vannak felszerelve. 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a vezeték nélküli kártyát. 4 Távolítsa el a kijelző szerkezetet. 5 Távolítsa el az antenna burkolatot. 6 Távolítsa el a kijelző forgópántjait. Művelet 1 Fejtse le a ragasztószalagot, amely az antenna kábeleket fedi. 2 Távolítsa el a csavarokat, amelyek az antennamodult a kijelző szerkezetre rögzítik. 75

76 3 Az antennamodult emelje ki a kijelző szerkezetből. 1 szalag 2 antennakábel 3 csavarok (4) 4 antenna modul 5 kijelzőszerkezet 76

77 Az antenna-modul visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet 1 Az antennamodulon lévő csavarlyukakat illessze a kijelző szerkezeten lévő csavarlyukakhoz. 2 Helyezze vissza a csavarokat, amelyek az antennamodult a kijelző szerkezethez rögzítik. 3 Ragassz fel a ragasztószalagot, amely az antenna kábeleket fedi. Utólagos tennivalók 1 Helyezze vissza a kijelző csuklópántjait. 2 Helyezze vissza az antenna burkolatot. 3 Helyezze vissza a kijelzőegységet. 4 Helyezze vissza a vezeték nélküli kártyát. 5 Helyezze vissza az akkumulátort. 6 Helyezze vissza az alapburkolatot. 77

78 A csuklótámasz szerkezet eltávolítása VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Előzetes tennivalók 1 Távolítsa el az alapburkolatot. 2 Távolítsa el az akkumulátort. 3 Távolítsa el a memóriamodulokat. 4 Kövesse A merevlemez-meghajtó eltávolítása" című rész 1-4. lépésének műveleteit. 5 Távolítsa el a vezeték nélküli kártyát. 6 Távolítsa el a hangszórókat. 7 Szerelje ki a hűtőborda szerelvényt. 8 Távolítsa el a ventilátorokat. 9 Távolítsa el a kijelző szerkezetet. 10 Távolítsa el a tápadapter portot. 11 Távolítsa el az alaplapot. 12 Távolítsa el a billentyűzetet. Művelet Az előzetes műveletek végrehajtása után csak a csuklótámasz szerkezet marad. 78

79 1 csuklótámasz szerkezet 79

80 A csuklótámasz szerkezet visszahelyezése VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a számítógéphez mellékelt biztonsági tudnivalókat és kövesse a következő fejezet utasításait: Mielőtt elkezdene dolgozni a számítógép belsejében. Miután befejezte a munkát a számítógép belsejében, kövesse a következő fejezet utasításait: Miután befejezte a munkát a számítógép belsejében. További biztonsági útmutatásokat a címen elérhető Megfelelőségi honlapon találhat. Művelet Helyezze a csuklótámasz szerkezetet egy tiszta és lapos felületre. Utólagos tennivalók 1 Helyezze vissza a billentyűzetet. 2 Helyezze vissza az alaplapot. 3 Helyezze vissza a tápadapter portot. 4 Helyezze vissza a kijelzőegységet. 5 Helyezze vissza a ventilátorokat. 6 Helyezze vissza a hűtőborda szerkezetet. 7 Helyezze vissza a hangszórókat. 8 Helyezze vissza a vezeték nélküli kártyát. 9 Kövesse A merevlemez-meghajtó visszahelyezése" című rész 3-6. lépésének műveleteit. 10 Helyezze vissza a memóriamodulokat. 11 Helyezze vissza az akkumulátort. 12 Helyezze vissza az alapburkolatot. 80
