1 Rajzi alrendszer MapGuide Felhasználói kézikönyv Budapest, 1024 Szilágyi E. fasor 5. Tel./fax: , , honlap: Alrendszer verziószám: Készült: április 22.

2 Tartalomjegyzék 1 BEVEZETÉS 3 2 A GRAFIKUS MODUL ISMERTETÉSE Navigáció a térképen Rétegkapcsoló Gyors rétegkapcsoló Rétegkapcsoló Szelekció Eszközök Méretarányos nyomtatás Nyomtatás Raszter kezelés Jármőkövetés Jegyzetelés Koordinátára ablakozás Zárási terv Távolság mérés 14 3 TÉRINFORMATIKAI LEKÉRDEZÉSEK Keresés a térképen Térképi elem adatainak lekérdezése Buffer zóna objektumainak lekérdezése Buffer zóna létrehozása A bufferzónába esı elemek kijelölése A kijelölt elemek listára vetítése 18 2

3 1 Bevezetés A rajzi alrendszer feladata az adatbázis objektumok rajzi vonzatainak létrehozása, megjelenítése, szerkesztése, a rajzok nyilvántartása. A rajzi alrendszer két, egymással kommunikáló modulból, a grafikus és a szöveges modulból áll. A Developer/2000 Forms szöveges modul feladata az alrendszer objektumainak nyilvántartása. A grafikus lekérdezı modul (Mapguide 2010) segítségével jeleníthetık meg a rajzok. A két modul egymással szoros kapcsolatban áll, számos grafikus funkció a szöveges oldalról indítható. 3

4 2 A grafikus modul ismertetése A rajzkezelı modul a szöveges modul központi őrlapjának 'Rajz kezelı indítása' almenüjébıl indítható. Az indítás után betöltıdik az aktuális felhasználó projektje, megnyílik böngészı a térképpel. Szükséges beállítások: Az aktuális felhasználó adatlapján be kell állítani a felhasználó projektjét és a MapGuide szerver elérését (pl. 4

5 2.1 Navigáció a térképen Rajzi alrendszer felhasználói kézikönyv A képernyı bal felsı sarkában látható eszköztáron helyezkednek el a térképi navigációra szolgáló gombok. A nagyításra és kicsinyítésre szolgáló funkciók mindegyike rögzített méretarányokra mőködik. Eszköz megnevezése Ablakra nagyítás Zoom to rectangle Nagyítás Zoom in Kicsinyítés Zoom out Elızı nézet Previous view Következı nézet Next view Teljes nézet Initial map view Szelekció Select mode Térkép mozgatása Pan mode Csúszka Ikon Rövid leírása A megadott téglalapra nagyít. A kiválasztott pontot középre helyezve nagyítja a nézetet. A kiválasztott pontot középre helyezve kicsinyíti a nézetet. Elızı nézetet jeleníti meg. Következı nézetet jeleníti meg. A teljes térképi területet jeleníti meg. Az eszközt kiválasztva a szelekciós mód lesz aktív, a térképre kattintva kijelölhetjük a rajzelemeket. Térképi nézet mozgatása. A térképi navigációt segíti a térképi nézeten látható csúszka is. A csúszka segítségével nagyíthatjuk és kicsinyíthetjük az aktuális térképi nézetet. A rögzített méretarányok között tudunk váltani. A csúszka az egér görgıjével is mozgatható. A nyilak segítségével mozoghatunk a térképen. Az eszköz a térképi nézet bármely pontjára áthelyezhetı. 5

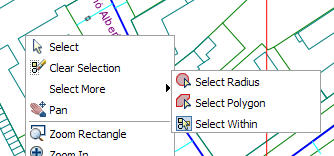

6 A navigációs funkciók a térképi nézetre jobb egérgombbal való kattintáskor felbukkanó menübıl is elérhetık. Csak a lebegı menübıl elérhetı navigációs funkciók: Eszköz megnevezése Kezdeti középpont és méretarány Initial center and scale Szelekcióra nagyítás Zoom selection Ikon Rövid leírása A térképet a kezdeti nézet középpontjával és méretarányában jeleníti meg. A kiválasztott rajzelemek befoglaló téglalapjára ablakozik. 2.2 Rétegkapcsoló Gyors rétegkapcsoló Az ablak jobb oldalán található a Gyors rétegkapcsoló. Ennek segítségével kapcsolhatjuk egyszerre a különbözı tematikákhoz tartozó térképi rétegeket (pl. alaptérkép, szennyvíz szakági térkép). 6

7 2.2.2 Rétegkapcsoló Rajzi alrendszer felhasználói kézikönyv A rétegkapcsolóban a szimbólumok különbözı csoportokba rendezve jelennek meg. Egy csoport tetszıleges számú szimbólumot tartalmazhat. A szimbólumcsoportot a neve elıtt látható mappa ikon jelzi. A csoport szimbólumait a + jelre kattintva jeleníthetjük meg a rétegkapcsolóban. Ekkor nevük alatt látható a megjelenési formájuk. A rétegek kirajzolása a térkép áttekinthetıségének érdekében bizonyos méretarányhoz van kötve. A rétegkapcsolóban csak azok a szimbólumok jelennek meg, amelyek az adott méretarányban elérhetıek. Egy adott szimbólum akkor jelenik meg a térképi nézetben, ha be van kapcsolva. Egy adott szimbólum akkor van bekapcsolt állapotban, ha az elıtte lévı jelölı négyzet ki van pipálva. Az azonos csoportba tartozó szimbólumok együtt is kapcsolhatók. 2.3 Szelekció Az egyszerő szelekciós eszköz a képernyı bal felsı sarkán található eszköztáron érhetı el. További eszközök a térképi nézetre jobb egérgombbal való kattintáskor felbukkanó menübıl érhetıek el. 7

8 Eszköz megnevezése Kiválasztás Select Szelekció törlése Clear Selection Kijelölés kör alakban Select Radius Kijelölés poligonnal Select Polygon Kijelölés rajzelemmel Select Within Ikon Rövid leírása Egy rajzelem vagy téglalap alakú terület rajzelemeinek kijelölése Szelekció törlése Kör alakú terület rajzelemeinek kijelölése Tetszıleges poligon alakú terület rajzelemeinek kijelölése A térképen található rajzelembe esı elemek kijelölése A kijelölt rajzelemek halmazához bármely kijelölı eszköz segítségével hozzá tudunk adni újabb rajzelemeket, ha a funkció használata alatt nyomva tartjuk a Shift billentyőt. 2.4 Eszközök A további funkciókat biztosító eszközpaletta a képernyı jobb oldalán, a gyors rétegkapcsoló alatt található. Ha valamelyik eszközt kiválasztjuk, az eszközpaletta és gyors rétegkapcsoló helyén megjelenik a kiválasztott eszköz. A felsı sorban látható navigációs gombok segítségével tudunk az eszközkészlet és a különbözı funkciók között navigálni. 8

9 Eszköz megnevezése Ikon Rövid leírása Alapértelmezett eszközök Return to home task page Elızı eszköz Return to previous task page Következı eszköz Forward to next task page Visszatér az alapértelmezett eszközpalettához, azaz a gyors rétegkapcsolót és az eszközpalettát jeleníti meg. Visszatér az elızı eszközhöz A következı eszközre lép Méretarányos nyomtatás A funkció segítségével adott méretarány szerint tudjuk kinyomtatni a térképi nézetet. Elsı lépésben meg kell adni a lapméretet és a méretarányt, a fejlécként, láblécként megjelenítendı szöveget, és hogy bekerüljön-e a méretarány a fejlécbe. Ezután a Terület kijelölés ikonra kattintva meg kell adni a nyomtatandó terület középpontját. Ezután a Nyomtatási kép ikonra kattintva megjelenik a böngészı másik ablakában a nyomtatandó oldal. 9

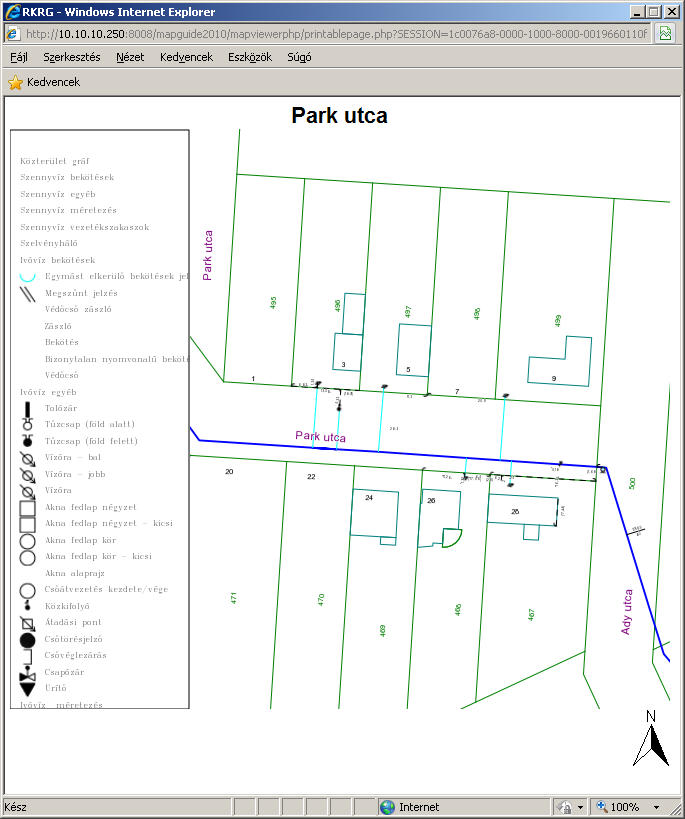

10 2.4.2 Nyomtatás Rajzi alrendszer felhasználói kézikönyv Ha nincs szükségünk méretarány-helyes nyomtatásra, a képernyı bal felsı sarkában látható eszköztáron látható nyomtatás ikonnal is tudunk az adott térképi nézetrıl nyomtatási képet generálni. Eszköz megnevezése Nyomtatás/Get printable page Ikon Az ikonra kattintva megjelenik a nyomtatási kép beállítására szolgáló ablak. Itt a jelölınégyzetek segítségével beállíthatjuk, hogy legyen-e cím, jelmagyarázat és észak jel a nyomtatási képen. A címhez tartozó beviteli mezıben megadhatjuk a cím szövegét. A beállítások után a Nyomt. Kép gombra kattintva megnyílik egy új ablak, a nyomtatandó képpel. 10

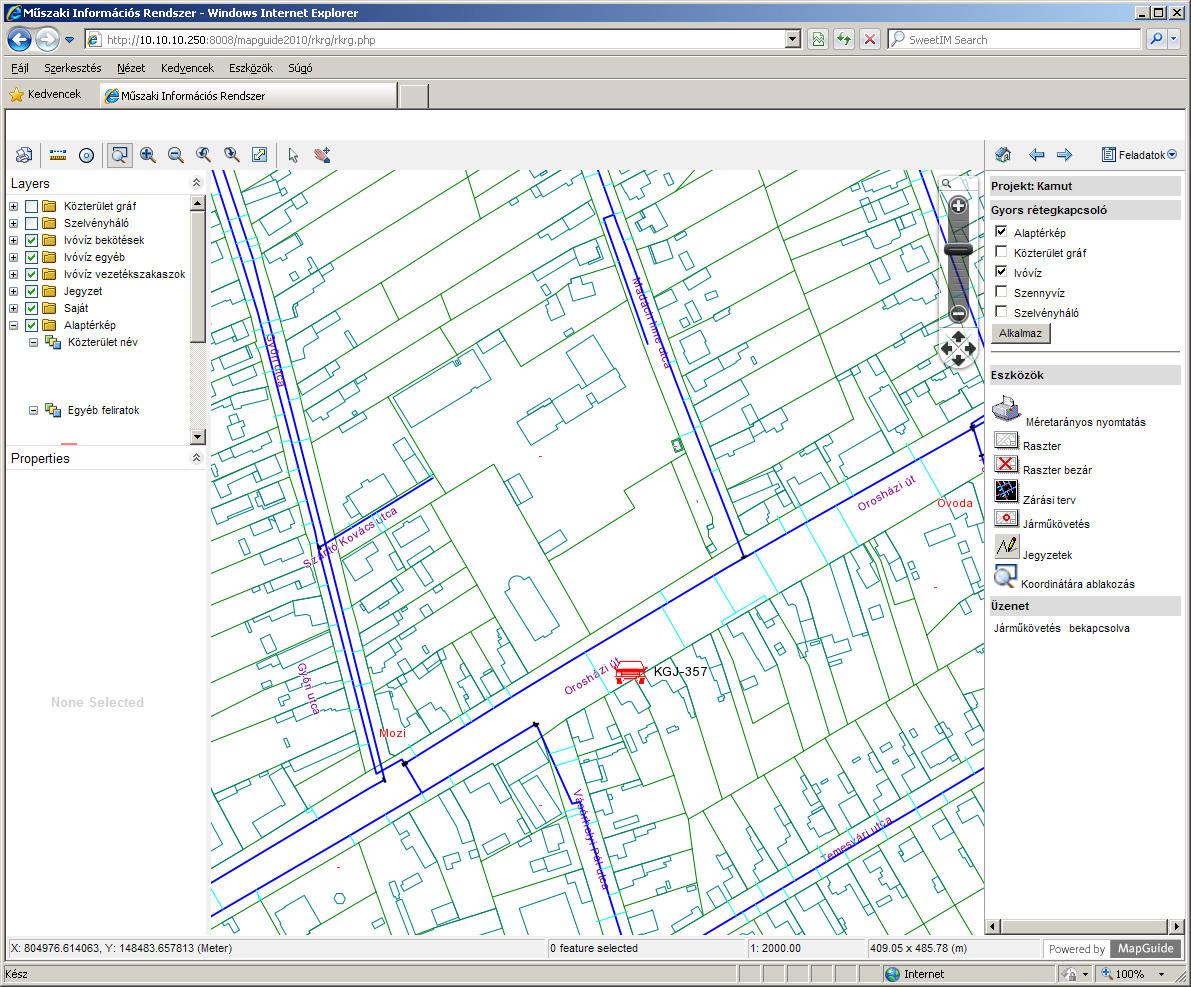

11 2.4.3 Raszter kezelés Raszter szelvény megnyitása Rajzi alrendszer felhasználói kézikönyv A raszter eszközre kattintva a következı üzenet jelenik meg a portálon: Válasszon szelvényszámot a térképrıl! Ekkor a szelvényszám kijelölése után megjelenik a raszteres szelvény és az üzenet területen megjelenik a kiválasztott szelvény száma. A szelvényszámot a téglalap kijelölı eszköz segítségével kell kiválasztani úgy, hogy a teljes szelvényszám beleessen a kijelölt területre Raszter szelvény bezárása A szelvény bezárásához a Raszter bezár eszközre kell kattintani Jármőkövetés A Jármőkövetés eszközre kattintva megjelennek a térképen a jármővek szimbólumai a rendszámmal együtt, és az üzenet területen megjelenik Jármőkövetés bekapcsolva felirat. 11

12 2.4.5 Jegyzetelés Rajzi alrendszer felhasználói kézikönyv A jegyzetelés funkcióval vonalakat, sokszögeket, feliratokat helyezhetünk el a térképen. Eszköz megnevezése Ikon Rövid leírása Vonal rajzolás Sokszög rajzolás Szöveg Törlés Vonalas elemet rajzolhatunk a segítségével. A töréspontok elhelyezésével rajzolhatjuk meg a vonalat, az utolsó töréspont elhelyezésekor a Ctrl gombot lenyomva kell tartani, így a vonal felvitele lezárul. A sokszöget a vonalhoz hasonló módon rajzoljuk meg. A beviteli mezıbe beírt szöveget helyezhetjük el a térképen. A törlendı elem kijelölése után ezzel a funkcióval tudjuk törölni a jegyzetet Koordinátára ablakozás Az x és y koordináta és a méretarány megadása után az ikonra kattintva a program a megadott koordinátára ablakozik (ez a koordináta lesz a képernyı középpontjában) a megadott méretarányban. 12

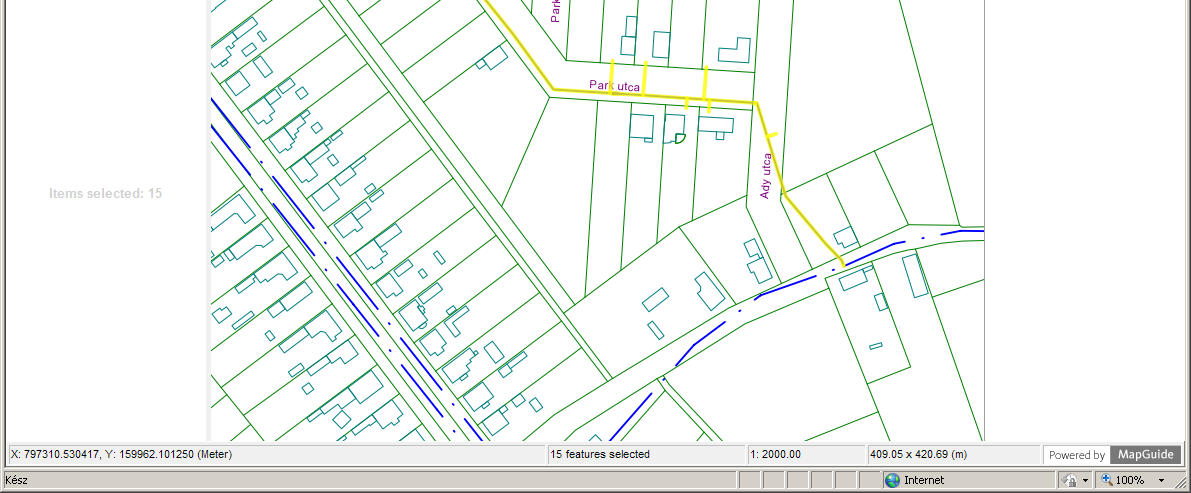

13 2.4.7 Zárási terv Zárási tervet a következıképpen készíthetünk: Elıször a Vezeték választás ikonnal kijelöljük a problémás vezetékszakaszt, majd a Zárási terv új ikonra kattintva a program elkészíti a zárási tervet, azaz kijelöli az érintett vezetékszakaszokat, bekötéseket, elzárószerelvényeket. Több körös zárás esetén, (ha például egy tolózár nem mőködik) akkor a zárási tervet további vezetékszakaszokkal bıvíthetjük. Ehhez a Zárási terv folytatás ikonra kell kattintanunk. A Zárási terv törlés ikonnal tudjuk a létrehozott zárási tervet törölni a térképrıl. 13

14 2.4.8 Távolság mérés Rajzi alrendszer felhasználói kézikönyv A távolság mérı eszközt a képernyı bal felsı sarkán található eszköztáron érhetjük el. Az eszközt kiválasztva megjelenik a távolságmérés funkció, az eszközpaletta és gyors rétegkapcsoló helyén. A kezdıpont és végpont megadásával kirajzolja a program a térképre a szakaszt, és leméri a hosszát. Újabb pontok megadásával a mérést tovább folytathatjuk. Mindig az utoljára rajzolt szakasz hossza és a teljes vonalas elem hossza jelenik meg a képernyın. Mérés közben navigálhatunk a térképen, majd a Folytat gombra kattintva tovább folytathatjuk a mérést. A Stop gombra kattintva befejezhetjük, a Törlés gombra kattintva pedig újrakezdhetjük a mérést. 14

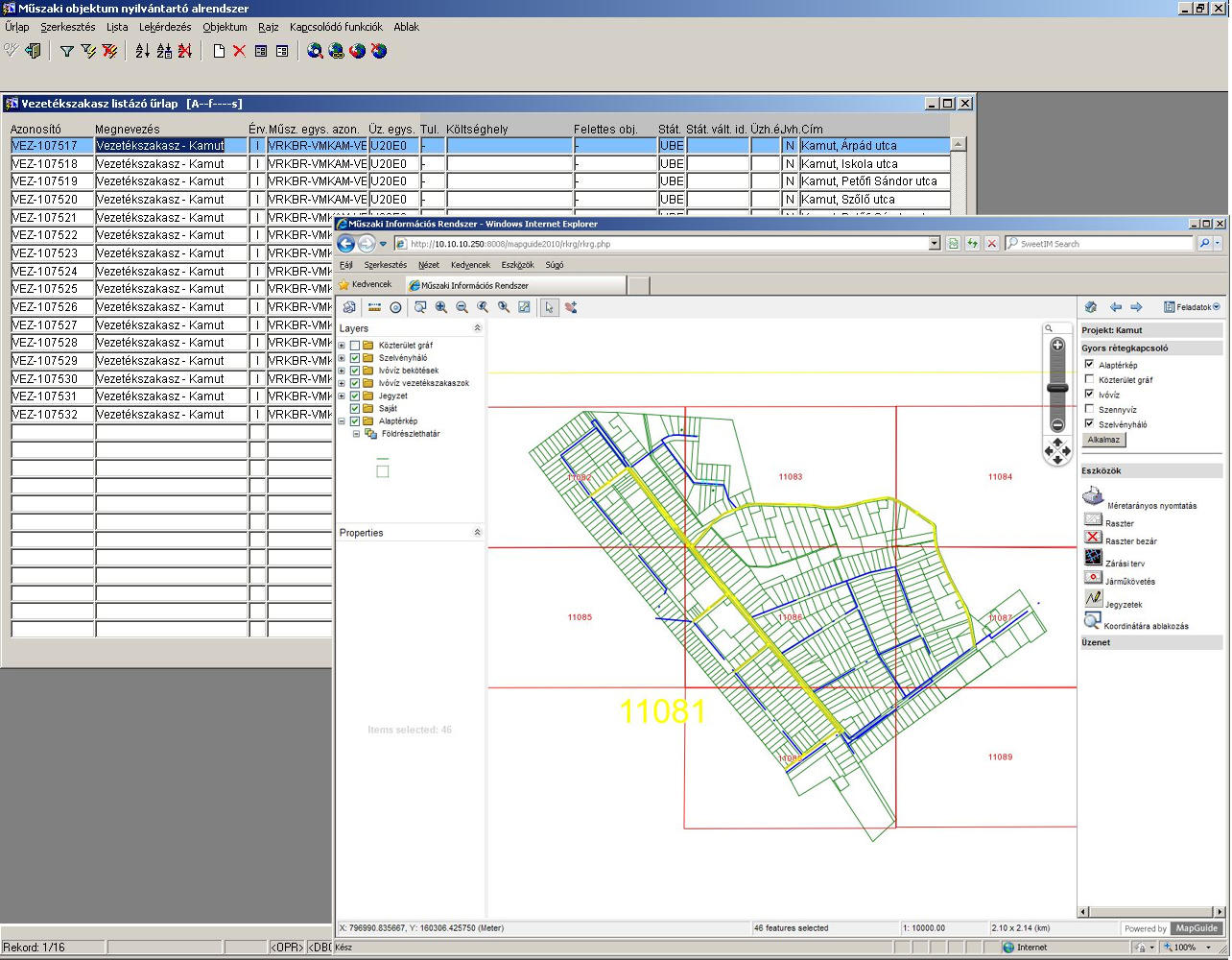

15 3 Térinformatikai lekérdezések 3.1 Keresés a térképen A keresés a szöveges modulból aktivizálható (listázó őrlapról vagy adatlapról). A Mutasd rajzon funkcióval bármely térképen szereplı objektumra ráablakozhatunk a térképen. Egy listázóban szereplı összes objektumot is kijelölhetjük a térképen a Lista menüpontjának Lista >> Rajzi szelekció funkciója segítségével. 3.2 Térképi elem adatainak lekérdezése A térképen kijelölt objektumok adatait lekérdezhetjük a szöveges modul segítségével. Egy objektum adatlapjának lekérését a szöveges modul Rajz menüpontjának Adatlap rajzról funkciójával hajthatjuk végre. A funkció indítása után ki kell választani a térképen az objektumot, ekkor a szöveges modulban megjelenik a hozzá tartozó adatlap. Ha bezárjuk az adatlapot, akkor újabb objektum kijelölésével további objektumok adatlapját is megjeleníthetjük. Ha nem szeretnénk több objektum adatlapját megnézni, a térképkezelı üzeneteinél megjelenı Kilép linkre kattintunk. 15

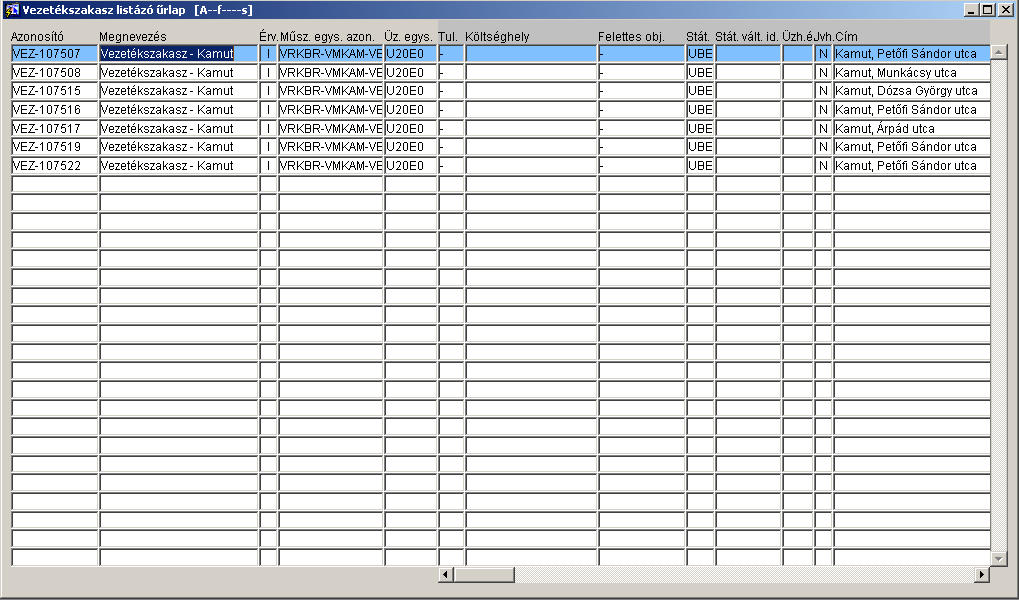

16 Ha a térképen kijelölt összes objektumról szeretnénk listát kérni, akkor a Lista menüpont Rajzi szelekció>>lista funkcióját használjuk. Ez a funkció alkalmas a zárási tervben kijelölt elzárók, bekötések kilistázására. 3.3 Buffer zóna objektumainak lekérdezése Buffer zóna létrehozása Elsı lépésben a bufferzónát kell létrehozni. Az erre szolgáló eszköz a képernyı bal felsı sarkában látható eszköztárról érhetı el. Eszköz megnevezése Ikon Buffer zóna képzés 16

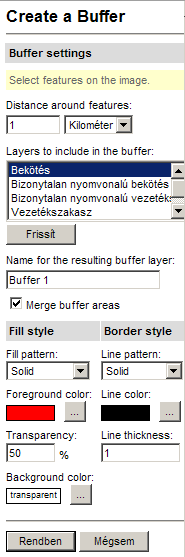

17 Az eszköz indítása után megjelennek a képernyı jobb oldalán az eszköz beállítására szolgáló funkciók. Elıször ki kell jelölni az objektumot, amihez bufferzónát készítünk, majd meg kell adni a kívánt távolságot, és hogy mi legyen a réteg neve, melyen a bufferzóna megjelenik. Beállíthatjuk a létrejövı felület megjelenését (szín, kitöltıminta, átlátszóság, határvonal színe, vastagsága, stílusa). A Rendben gombra kattintva megjelenik a bufferzóna a térképen, és a rétegkapcsolóban a megadott nevő réteg. Ez a réteg ideiglenes, a rajzkezelı következı indításakor már nem lesz benne a rétegkapcsolóban A bufferzónába esı elemek kijelölése A bufferzónába esı elemeket a Kijelölés rajzelemmel (Select Within) eszközzel lehet kiválasztani. Eszköz megnevezése Ikon Kijelölés rajzelemmel Select Within A Kijelölés rajzelemmel eszköz a térképi nézetre jobb egérgombbal való kattintáskor felbukkanó menübıl érhetı el. Kiválasztásakor a jobb oldalon megjelennek az eszköz beállítására szolgáló funkciók. Elsı lépésben ki kell választani a térképen a szelekciós eszközök segítségével azt a bufferzónát, amely segítségével az elemeket le akarjuk kérdezni, majd a rétegeket, melyeken a lekérdezendı objektumok vannak. A listában mindig az adott méretarány szerint megjelenı rétegek szerepelnek. A méretarány változtatása után a Frissít gombra kattintva kerülnek bele az aktuális nézetben látható rétegek. Egyszerre több réteget is ki tudunk jelölni a Ctrl és a Shift gombok segítségével. A Rendben gomb lenyomásával a bufferzónába esı elemek szelekcióba kerülnek. (Természetesen csak a kiválasztott rétegekrıl.) 17

18 3.3.3 A kijelölt elemek listára vetítése A térképen kijelölt objektumok listára vetítéséhez a szöveges modul Lista menüpontjának Rajzi szelekció>>lista funkcióját használjuk. 18
