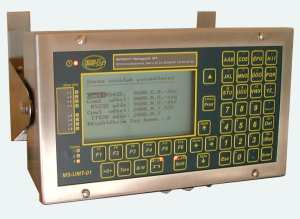

1 METRISOFT Mérleggyártó KFT : 6800 Hódmezıvásárhely Jókai u.30. Tel.: (62) Fax: (62) merleg@metrisoft.hu Web: Utolsó módosítás: Ver.: 2.1 Érvényes: tól S:\MS-UMT-01 Darabsz2.Kez.Seg v2.1.odt Kéthidas darabszámláló mérleg METRISoft MS-UMT-01 Mérlegmőszerrel Kezelési Segédlet * * Illusztráció! A segédletet készítette: Kéry László Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 1/13

2 Tartalomjegyzék 1. A mérleg rendeltetése A mérlegelı rendszer elvi felépítése Teherfelvevık Mérlegelési eljárások Mérési módok Cikkek Tárák Jelszavas védelem A mérleg menürendszere A mérleg használata F1: Sorozatmérés (győjtı) F2: Győjtı egyedi mérések F3: Egyedi mérés F4: Cikkek kezelése F5: Tárák kezelése F6: Beállítások Számítógépes kommunikáció Az eseménytár lekérdezése Az eseménytár szerkezete Nyomtatás A nyomtatási formátumok A nyomtatás változói...12 FONTOS! A Darabszámláló mérleg funkció az MS-UMT-01 Univerzális Mérlegterminál alap rendszerprogramjának kiegészítése. Ebbıl következıen az MS-UMT-01 Univerzális Mérlegterminál Mőszerkönyv dokumentációban közölt, számítógéppel vezérelt funkcióinak egy része (pl. képernyıtörlés, változók kezelése, címkék, nyomtatás, stb.) értelmét veszti vagy értelemszerően, illetve csak korlátozottan alkalmazható. Ezt a számítógéppel kombinált használatnál figyelembe kell venni. A METRISOFT Kft. a Darabszámláló mérleg mőködését csak ezen dokumentum szerint garantálja. Az MS-UMT-01 Univerzális Mérlegterminál mérlegmőszer általános kezelésével kapcsolatos további információ az MS-UMT-01 Univerzális Mérlegterminál Mőszerkönyv címő dokumentációban található Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 2/13

3 1. A mérleg rendeltetése A Kéthidas darabszámláló mérleg METRISoft MS-UMT-01 Mérlegmőszerrel mérleg kis tömegő és kis tömegszóródású áruk darabszámláló mérlegelésére került kifejlesztésre. A referenciatömeg (a minta) mérése és az egységtömeg kiszámítása egy kis méréshatárú de nagy pontosságú mérleggel, míg az alkatrészek nagy mennyiségő mérlegelése és darabszámának kiszámítása egy másik, nagy méréshatárú mérleggel történik. Természetesen ha a mérlegelendı árucikkek nagyobb tömegőek és a mérleg alkalmas rá lehetıség van a referenciatömeg és darabszám felvételére valamint a darabszámlálásra egy teherfelvevı alkalmazásával is. Az árucikkeket és a tárákat (a göngyölegeket) törzsadatokként lehet letárolni a mérlegmőszer memóriájába, megkönnyítve ezzel a mérlegeléskori adatbevitelt. A mérlegelési (tömeg és darabszám) adatokat egy adott árucikkhez tartozó mérlegelési sorozatnál összegezni lehet, ezeket a részösszegeket pedig magasabb fokozatú győjtıben lehet összegezni. Az összegzıkben a mérések darabszáma is letárolásra kerül. Lehetıség van az összegzık (győjtık) kihagyásával egyedi méréseket is végrehajtani. A mérési eredmények és az összegzık tartalma címke- vagy sornyomtatóra kinyomtatható. A Darabszámláló mérleg a mérési eredményeket egy eseménytárba helyezi, amely eseménytár tartalma számítógéppel lekérdezhetı. A törzsadatok és a nyomtatási képek szintén kezelhetık számítógéppel. A Darabszámláló mérleg 4000 db cikk (árucikk) 1000 db tára és 2000 db mérési esemény (a legutolsó 2000 db esemény) adatait képes tárolni. 2. A mérlegelı rendszer elvi felépítése 2.1 Teherfelvevık A mérleg ideális esetben 2 db teherfelvevıvel rendelkezik: 1. az 1. (vagy 2.) hídra csatlakoztatott teherfelvevı a minta tömegének lemérésére, 2. a 2. (vagy 1.) hídra csatlakoztatott teherfelvevı a darabszámláló méréshez. A mérleg 1 db teherfelvevıvel is mőködhet, ebben az esetben a minta és a megszámlálandó árucikk mérésekor is ugyanazt a teherfelvevıt kell használni. 2.2 Mérlegelési eljárások A mérleg 3 db mérlegelési eljárás szerint mőködik: 1. Sorozatmérés (győjtı), 2. Győjtı egyedi mérések és 3. Egyedi mérés. Sorozatmérés esetén azonos termékek (cikkek) egységcsomagjainak sorozatát mérjük. Az egy méréssorozatba tartozó mérések folyamán csak a tárát módosíthatjuk (az éppen a teherfelvevıre tett egységcsomag tárájának megfelelıen). A sorozat egyes mérési eredményei kinyomtathatók, minden mérési eredmény (tömeg és darab) a nyomtatással egyidejőleg az ú.n. Napi összegzıben és a Totál összegzıben kerülnek összesítésre. A méréssorozat befejezésekor a Napi összegzı tartalmával összesítı címkét vagy összesen sort nyomtathatunk. Az Napi összegzı kinyomtatásakor annak tartalma lenullázódik. Sorozatmérés esetén a mérések bekerülnek a számítógéppel lekérdezhetı eseménytárba. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 3/13

4 A Győjtı egyedi mérések a Sorozatméréstıl abban különbözik, hogy minden egyes mérés után lehetıségünk van Cikket és/vagy Mérési módot változtatni. Győjtı egyedi mérések esetén is a mérések bekerülnek a számítógéppel lekérdezhetı eseménytárba. Egyedi mérés esetén nem használunk törzsadatokat (Cikket és/vagy Tárát). Egy tárázás és referenciatömeg megmérése után a teherfelvevıre tett anyag tömege és darabszáma a mőszerrıl leolvasható és szükség szerint kinyomtatható. Egyedi mérés esetén a mérések nem kerülnek be az eseménytárba és az összegzık sem változnak. 2.3 Mérési módok A mérleg 3 db mérési módot tud kezelni: 1. Bevétel, 2. Kiadás, 3. Leltár. Bevétel esetén az adott Cikk tömege és darabszáma az összegzıkben (győjtıkben) növekszik, Kiadás esetén csökken. Leltár mérési mód esetén is növekszik a Totál összegzı úgy, mint a bevételnél, csak ebben az esetben a mérés Leltár mérési mód bejegyzéssel kerül az eseménytárba. A leltározást célszerő számítógépes kapcsolattal és a leltározási funkciót támogató készletkezelı programmal végezni. 2.4 Cikkek A Cikkek (árucikkek) törzsadattárban tárolhatók db árucikk adatait lehet letárolni. A cikkek fı jellemzıi: Cikkszám: 8 karakter hosszú karaktersorozat (egyedinek kell lennie!), Cikk név: 20 karakter hosszú karaktersorozat, Referenciatömeg és darabszám: az adott cikk egységtömegének meghatározásakor az utoljára mért tömeg és a hozzá tartozó darabszám, Napi és Totál összegzık: az adott cikkhez tartozó Napi és Totál összegzıkben letárolásara kerül a mérések száma, az összes tömeg és az összes darabszám, Dátum: az a dátum, amikor utoljára módosítottuk a referencia értékeket. A Referenciatömeg és darabszám a Cikkek kezelése funkcióban adható meg és módosítható. A Napi összegzı az adott cikk mérésekor, a Totál összegzı a Cikkek kezelésekor nullázható ez utóbbi esetben a Napi összegzı is nullázódik automatikusan. A részleteket lásd késıbb, a Fımenü F4 Cikkek kezelése leírásánál! A Fımenü-Beállítások pont egyik funkciója a Cikk-törzs teljes törlése. Erre új mőszer elsı üzembehelyezésekor lehet például szükség. 2.5 Tárák A Tárák (göngyöleg-adatok) törzsadattárban tárolhatók db tára adatait lehet letárolni. A tárák jellemzıi: 1. Tárakód: 4 karakter hosszú karaktersorozat (egyedinek kell lennie!), 2. Tára név: 16 karakter hosszú karaktersorozat, 3. Táratömeg: az adott kóddal és névvel azonosított tára tömege. 4. Dátum: az a dátum, amikor utoljára módosítottuk a tára értékét. A Táratömeg a Tárák kezelése funkcióban adható meg és módosítható. A tömeget megadhatjuk méréssel vagy a tára értékének a billentyőzetrıl történı kézi bevitelével. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 4/13

5 A részleteket lásd késıbb, a Fımenü F5 Tárák kezelése leírásánál! A Fımenü-Beállítások pont egyik funkciója a Tára-törzs teljes törlése. Erre új mőszer elsı üzembehelyezésekor lehet például szükség. 2.6 Jelszavas védelem A Cikkek és Tárák törzsadattárak kezelése és a Győjtı egyedi mérések mérlegelési eljárás során a referenciaértékek felvétele jelszó használatához köthetı. A jelszó maximálisan 4 karakter hosszú lehet. Kötelezı használata üres jelszó megadásával szüntethetı meg. 3. A mérleg menürendszere A mérleg a bekapcsolása után a Fımenüvel jelentkezik be: F1: Sorozatmérés (győjtı) F2: Győjtı egyedi mérések F3: Egyedi mérés F4: Cikkek kezelése F5: Tárák kezelése F6: Beállítások A Fımenü funkciók közül az F1 F6 funkciógombokkal választhatunk. Az F6: Beállítások Fımenü ponthoz tartozó almenü: F1: Cikk-törzs törlése F2: Tára-törzs törlése F3: Jelszó módosítása 4. A mérleg használata A mérleg használata leírásánál nem közlünk képernyıképeket, mert annak formája programverziótól függıen változhat. Javasoljuk, hogy a mérleg használatának elsajátításához kapcsolja be és használja a mérleget teszt anyagokkal! Fontos! Minden tömegmérési adat rögzítéséhez bármelyik mérleghidat kiválaszthatjuk. A referenciatömeget célszerő a kisebb méréshatárú és nagyobb pontosságú teherfelvevın megmérni, ha a méréshatár ezt megengedi. A dokumentáció erre a lehetıségre (ahol ajánlott a mérleghíd-váltás vagy a helyes választás) részletesen nem tér ki, csak figyelmeztet a (Mérleghíd választás!) szöveggel. 4.1 F1: Sorozatmérés (győjtı) Sorozatmérésen egy olyan méréssorozatot értünk, amely egy megadott Cikk egységcsomagjainak gyors, hatékony darabszámláló mérését teszi lehetıvé, és amelynek végén kötelezı az ú.n. Napi összegzı nullázása az Összegzı címke vagy Összegsor kinyomtatásával egyidejőleg (nyomtató hiányában a nyomtatás elhagyható). A fımenüben a SorMér (F1) gomb lenyomásával lépünk be a Sorozatmérés üzemmódba. Belépés után: 1. Megadjuk a Mérési módot (Bevétel, Kiadás vagy Leltár) a le-fel nyilak segítségével, a választást Enterrel érvényesítjük. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 5/13

6 2. Megadjuk a Cikkszámot vagy a Cikk nevét. A beviteli helyet (azt, hogy Cikkszám vagy Cikk név alapján akarjuk a mérést elvégezni) a le-fel nyilakkal határozhatjuk meg. Amennyiben létezı Cikkszámot vagy Cikk nevet adtunk meg, bejön a Cikk adatlapja a méréssorozat végrehajtásához. Amennyiben nem létezı (nem pontos) Cikkszámot vagy Cikk nevet adtunk meg, akkor a megadott tulajdonság (Cikkszám vagy Cikk név) szerint rendezett törzslistából választhatjuk ki a konkrét cikket. A listában a megadottnál nem nagyobb, legnagyobb értékő elemre áll a kijelölı sáv. A le-fel nyilakkal kiválasztjuk a keresett Cikk sorát és a kiválasztást Enterrel érvényesítjük. Ha nem adunk meg sem Cikkszámot, sem Cikk nevet, a rendezett lista megjelenésekor a lista elsı eleme lesz a kijelölt. A listából az érvényesítés elıtt visszatérhetünk a direkt bevitelhez (ezen 2-es pont elején leírtakhoz) a balra nyíl billentyővel. 3. Sorozatmérés esetén a megjelenı képernyın az elsı mérés elvégzése elıtt még lehetıségünk van másik Mérési mód MérMód (F1) és/vagy Cikk Cikk<> (F2) kiválasztására. A Tára Tára<> (F3) kiválasztása minden egyes mérésnél megengedett. 4. Kiválasztjuk a Tárát a Tára<> (F3) gomb lenyomása után (a kiválasztás hasonló a Tárák kezelése funkciónál leírtakkal lásd késıbb!). Ha a Tára kiválasztásánál Esc gombot nyomunk, kézzel rögzíthetünk tárát. Ez az utóbbi mérés az eseménytárba tárakód nélküli tára jelöléssel kerül. Az 1-4 pontok végrehajtása után megkezdıdik a szorosan értelmezett méréssorozat: 5. (Mérleghíd választás!) A Sorozatmérés elsı mérésekor a kiválasztott/megadott tárának megfelelı göngyölegben az árut a teherfelvevıre helyezzük. A Mérve: kezdető sorban látjuk a a mérlegen lévı, a táraértékkel csökkentett tömeget és a hozzá tartozó, kiszámított darabszámot. A mérési eredményt a Tárol (F5) gombbal a Napi összegzıhöz adjuk és egyidejőleg megtörténik a címke/mérési adatsor kinyomtatása. A képernyın a funkcióbillentyők magyarázata feletti sorban a Napi összegzı tartalma látható: a Sorozatmérésben végrehajtott mérések darabszáma, a Sorozatmérésben mért összes tömeg és az összes darabszám. 6. A Sorozatmérés további méréseihez a teherfelvevıre helyezzük a következı mérendı árut, szükség esetén Tárát változtatunk a Tára<> (F3) gombbal és a Tárol (F5) gombbal a Napi összegzıhöz adjuk valamint kinyomtatjuk a mérési eredményeket. 7. A Sorozatmérés befejezéséhez az Összeg (F6) feliratú gombot kell lenyomni, melynek hatására Összegzı címke/összesen adatsor nyomtatása lesz és a Napi összesítı lenullázódik. Az adott Cikkhez tartozó Totál összegzı tartalma növekszik ill. csökken aszerint, hogy a Mérési mód Bevétel/Leltár ill. Kiadás. 8. Új sorozatmérést kezdhetünk másik Cikk Cikk<> (F2) gombbal vagy az Esc gombbal visszatérhetünk a Fımenübe. 4.2 F2: Győjtı egyedi mérések Győjtı egyedi méréseken olyan mérések sorozatát értjük, amely mérések között nem kötelezı az éppen mért Cikkhez tartozó Napi összegzı nullázása. A Cikk és a Mérési mód is megváltoztatható, és ha egy Cikkhez visszatérünk, az összegzık hozzák azokat az értékeket, amelyeket a Cikk váltása elıtt tartalmaztak. Közvetlenül az aktuális mérlegelés elıtt is lehetıség van referenciatömeg és darabszám felvételére. Természetesen a Napi összegzı nullázása az Összegzı címke vagy Összegsor kinyomtatásával egyidejőleg végrehajtható. A fımenüben a Gy.Mér (F2) gomb lenyomásával lépünk be a Győjtı egyedi mérések üzemmódba. Belépés után: 1. Megadjuk a Mérési módot a le-fel nyilak segítségével, a választást Enterrel érvényesítjük. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 6/13

7 2. Megadjuk a Cikkszámot vagy a Cikk nevét. A beviteli helyet (azt, hogy Cikkszám vagy Cikk név alapján akarjuk a mérést elvégezni) a le-fel nyilakkal határozhatjuk meg. Amennyiben létezı Cikkszámot vagy Cikk nevet adtunk meg, bejön a Cikk adatlapja az Győjtı egyedi mérés végrehajtásához. Amennyiben nem létezı (nem pontos) Cikkszámot vagy Cikk nevet adtunk meg, akkor a megadott tulajdonság (Cikkszám vagy Cikk név) szerint rendezett törzslistából választhatjuk ki a konkrét cikket. A listában a megadottnál nem nagyobb, legnagyobb értékő elemre áll a kijelölı sáv. A le-fel nyilakkal kiválasztjuk a keresett Cikk sorát és a kiválasztást Enterrel érvényesítjük. Ha nem adunk meg sem Cikkszámot, sem Cikk nevet, a rendezett lista megjelenésekor a lista elsı eleme lesz a kijelölt. A listából az érvényesítés elıtt visszatérhetünk a direkt bevitelhez (ezen 2-es pont elején leírtakhoz) a balra nyíl billentyővel. 3. Győjtı egyedi mérés esetén a megjelenı képernyın minden egyes mérés elıtt van lehetıségünk másik Mérési mód MérMód (F1) és/vagy Cikk Cikk<> (F2), valamint a Tára Tára<> (F3) kiválasztására. Új referencia darabszámot és új referenciatömeget is rögzíthetünk a Ref.db (F4) gombbal. (Mérleghíd választás!) 4. Kiválasztjuk a Tárát a Tára<> (F3) gomb lenyomása után (a kiválasztás hasonló a Tárák kezelése funkciónál leírtakkal lásd késıbb!). Ha a Tára kiválasztásánál Esc gombot nyomunk, kézzel rögzíthetünk tárát. Ez az utóbbi mérés az eseménytárba tárakód nélküli tára jelöléssel kerül. 5. Új referencia darabszám és új referenciatömeg rögzítéséhez a Ref.db (F4) gombot kell lenyomni. (Mérleghíd választás!) Ha van beállítva jelszó, akkor ebbe a fımenüpontba csak a jelszó beírása és a bevitel Enter billentyővel lezárása után juthatunk. Az adatrögzítéshez: a.) tárázzuk ki a mérleget b.) tegyük a mérlegre a mintát c.) nyomjuk le a Ref.db (F4) gombot (ekkor a mőszer megjegyzi a tömeg értéket, ez lesz a referencia tömeg) d.) a Ref.darab: beviteli mezınél adjuk be a minta darabszámát e.) nyomjuk le az Enter gombot. Normális darabszámláló mérlegelési eljárásnál a Cikkekhez tartozó referencia tömegen és referencia darabszámon itt nem kell változtatni; ezt csak szükséges esetben tegye meg itt! 6. (Mérleghíd választás!) Egy Győjtı egyedi mérés végrehajtásához a mérendı árut a göngyölegével a teherfelvevıre helyezzük, szükség esetén Tárát változtatunk a Tára<> (F3) gombbal és a Tárol (F5) gombbal a Napi és a Totál összegzıhöz adjuk/kivonjuk (aszerint, hogy bevétel vagy leltár, ill. kiadás mérési mód volt), valamint kinyomtatjuk az aktuális mérés eredményét. 7. A Győjtı egyedi méréseknél is befejezhetjük a Cikkekhez tartozó mérési sorozatot csak nem szükséges a sorozat méréseit egy folyamatban végrehajtani. A befejezéshez válasszuk ki a Cikket a Cikk<> (F2) gombbal ha nem az lenne éppen kiválasztva, és nyomjuk le az Összeg (F6) gombot. Ekkor megtörténik az Összegzı címke/összesen adatsor nyomtatása és a Napi összesítı lenullázódik. 8. Új Győjtı egyedi mérést kezdhetünk a Cikk<> (F2) gombbal vagy az Esc gombbal visszatérhetünk a Fımenübe. 4.3 F3: Egyedi mérés Egyedi mérésen olyan darabszámláló mérést értünk, amikor nem dolgozunk semmilyen törzsadattal és nem akarunk semmilyen összegzıt kezelni. Ilyenkor elıször referenciaértéket veszünk fel, és annak segítségével meghatározzuk az adott mérendı termékek darabszámát. A mérés eredményét egy egyszerő címkén vagy egy nyomtatási soron megjeleníthetjük. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 7/13

8 A fımenüben az Egyedi (F3) gomb lenyomásával lépünk be az Egyedi mérés üzemmódba. A B/N gombbal állítsuk a mérleget Nettó üzemmódra. (Mérleghíd választás!) Belépés után: 1. Helyezzük az üres göngyöleget ha van a teherfelvevıre. 2. Tárázzuk ki a mérleget a Tara gombbal. 3. Tegyük a mérlegre (a göngyölegbe) az ismert darabszámú mintát. 4. A Ref.db (F4) gomb lenyomása után vigyük be a minta darabszámát és a bevitelt zárjuk le Enter gombbal. 5. A Tömeg (F5) gomb lenyomásával rögzítsük a minta tömegét. Ekkor a mőszer kiszámolja az egységtömeget (ezt nem jelzi ki, csak megjegyzi). A Referencia tömeg és darabszám a képernyı közepén tájékoztatásul megjelenik. A Mérve: szöveggel kezdıdı sorban az imént megadott értékeket látjuk. Ezzel felkészültünk a tetszıleges darabszámú anyag tömegének és darabszámának megmérésére. 6. Helyezzük a megmérendı anyag üres göngyölegét ha van a teherfelvevıre. 7. Tárázzuk ki a mérleget a Tara gombbal. Ezt akkor is tegyük meg, ha a minta és a megmérendı anyag göngyölege ugyanaz, mivel maradhat benne vagy ürülhet ki belıle szemét a két mérés között. Tárázni csak akkor nem kell sıt tilos(!), ha a referenciatömeg és darabszám rögzítése után a többi anyagot az elızıekhez hozzátesszük. 8. Tegyük a mérlegre (a göngyölegbe) a mérendı anyagot. 9. A mérlegen lévı anyag tömege és darabszáma a Mérve: szöveggel kezdıdı sorban leolvasható és a Nyomt. (F6) gombbal szükség szerint címkére vagy adatsorként kinyomtatható. 10. Az 1-9 lépésekkel új Egyedi mérést kezdhetünk vagy az Esc gombbal visszatérhetünk a Fımenübe. 4.4 F4: Cikkek kezelése A Cikkek kezelése során olyan törzsadattáblát készítünk, amelynek sorai az alábbi rekordokat tartalmazza: 1. Cikkszám (8 karakter) 2. Cikk név (20 karakter) 3. Referencia tömeg (g) 4. Referencia darabszám (db) 5. Napi összegzı: mérések darabszáma (db), tömeg (kg), összes darabszám (db) 6. Totál összegzı: mérések darabszáma (db), tömeg (kg), összes darabszám (db) 7. Referenciaadatok utolsó módosításának dátuma (éééé.hh.nn) A Fımenüben a Cikkek (F4) gomb lenyomásával lépünk be a Cikkek kezelése üzemmódba. Ha van beállítva jelszó, akkor ebbe a fımenüpontba csak a jelszó beírása és a bevitel Enter billentyővel lezárása után juthatunk. Amennyiben egyetlen cikk sincs még rögzítve, a mőszer bekéri az elsı Cikkszámot és Cikk nevet. Ha már van rögzítve legalább egy cikk, akkor a kezelendı cikk kiválasztása teljesen megegyezik a Fımenü F1 és F2 funkcióinak 2. pontjánál leírtakkal. A kezelendı cikk kiválasztása után megjelenik a Cikkek kezelése képernyı. Az itt végezhetı mőveletek: 1. Új cikk létrehozása az ÚjCikk (F1) gomb lenyomásával lehetséges. Írjuk be a max. 8 karakteres új Cikkszámot és a max. 20 karakteres Cikk nevet. Ha már létezı cikkszámot akarunk újként rögzíteni, a név bekérése nélkül megjelenik a bevitt cikkszámhoz tartozó adatlap, különben megjelenik az új cikkszámmal és névvel azonosított termék adatlapja. (Mérleghíd választás!) Tárázzuk ki a mérleget és helyezzük fel rá a referenciaként szolgáló mintát. A referenciaértékek letárolásához: Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 8/13

9 2. Nyomjuk meg a Ref.db (F4) gombot és írjuk be a minta darabszámát. A bevitelt zárjuk le Enterrel. 3. Nyomjuk meg a Tömeg (F5) gombot. Ezzel rögzítjük a minta tömegét. További, a Cikkek kezeléséhez tartozó funkciók: 4. A Cikk<> (F2) gomb megnyomásakor másik, létezı cikk tulajdonságait változtathatjuk meg. 5. A Tot=0 (F3) gomb lenyomásával az éppen kezelt cikkhez tartozó Totál összegzıt nullázhatjuk. A Totál összegzı nullázása egyidejőleg nullázza a Napi összegzıt is, ha az nem nulla értékeket tárol. Erre ügyelnünk kell, amennyiben nem nulláztuk és nem nyomtattuk ki a Napi összegzı tartalmát a Győjtı egyedi mérések mérési eljárás Összeg (F6) gombjának használatával (lásd: F2: Győjtı egyedi mérések 7. lépésénél)! 6. A -Töröl (F6) gomb lenyomásával az éppen kezelt cikket törölhetjük a Cikk törzsadat táblából. Megjegyzések: 1. Ha már létezik legalább egy rögzített cikk, akkor új cikket a Fımenübıl indulva úgy tudunk rögzíteni, hogy a Cikkek kezelése (F4) gomb lenyomása után két üres Enter -t billentyőzünk. Ekkor bejön szerkesztésre a tábla elsı eleme. Most már a megjelent ÚjCikk (F1) gomb lenyomásával új cikket rögzíthetünk. További új cikkek rögzítéséhez már nem kell a Fımenübe kilépni, az ÚjCikk (F1) gomb lenyomásával további új cikkeket rögzíthetünk. 2. Az egyes cikkekhez tartozó Totál összegzıket csak a Cikkek kezelése adatlapján láthatjuk és törölhetjük. 3. Cikkszámot és/vagy Cikk nevet módosítani nem lehet. Ha valamelyiket módosítani kell, akkor elıször ki kell törölni és utána újként rögzíteni. 4. A cikkek listáján a Shift+Le-Fel nyilak billentyőkombinációkkal lapozhatunk. 4.5 F5: Tárák kezelése A Tárák kezelése során olyan törzsadattáblát készítünk, amelynek sorai az alábbi rekordokat tartalmazza: 1. Tárakód (4 karakter) 2. Tára név (16 karakter) 3. Táratömeg (kg) 4. Táratömeg utolsó módosításának dátuma (éééé.hh.nn) A Fımenüben a Tárák (F5) gomb lenyomásával lépünk be a Tárák kezelése üzemmódba. Ha van beállítva jelszó, akkor ebbe a fımenüpontba csak a jelszó beírása és a bevitel Enter billentyővel lezárása után juthatunk. Amennyiben egyetlen tára sincs még rögzítve, a mőszer bekéri az elsı Tárakódot és Tára nevet. Ha már van rögzítve legalább egy tára, akkor: Megadjuk a Tárakódot vagy a Tára nevét. A beviteli helyet (azt, hogy Tárakódot vagy Tára nevet akarunk bevinni) a le-fel nyilakkal határozhatjuk meg. Amennyiben létezı Tárakódot vagy Tára nevet adtunk meg, bejön a Tára adatlapja a tárakezelési mőveletek végrehajtásához. Amennyiben nem létezı (nem pontos) Tárakódot vagy Tára nevet adtunk meg, akkor a megadott tulajdonság (Tárakód vagy Tára név) szerint rendezett törzslistából választhatjuk ki a konkrét, kezelendı tárát. A listában a megadottnál nem nagyobb, legnagyobb értékő elemre áll a kijelölı sáv. A le-fel nyilakkal kiválasztjuk a keresett Tára sorát és a kiválasztást Enterrel érvényesítjük. A kiválasztást segíti a 3. oszlopban megjelenı táraérték. Ha nem adunk meg sem Tárakódot, sem Tára nevet, a rendezett lista megjelenésekor a lista Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 9/13

10 elsı eleme lesz a kijelölt. A listából az érvényesítés elıtt visszatérhetünk a Tárakód/Tára név direkt bevitelhez a balra nyíl billentyővel. A kezelendı tára kiválasztása után megjelenik a Tárák kezelése képernyı az aktuális adataival és a válaszható mőveletekkel a funkciógombok felett. A Tárák kezelése mőveletei: 1. Új tára létrehozása az ÚjTára (F1) gomb lenyomásával lehetséges. Írjuk be a max. 4 karakteres új Tárakódot és a max. 16 karakteres Tára nevet. Ha már létezı tárakódot akarunk újként rögzíteni, a név bekérése nélkül megjelenik a bevitt tárakódhoz tartozó adatlap, különben megjelenik az új tárakóddal és névvel azonosított tára adatlapja. (Mérleghíd választás!) Szükség szerint tárázzuk ki a mérleget és helyezzük fel rá a kiválasztott tárakódú üres göngyöleget. A tára tömegének letárolásához: 2. Nyomjuk meg a Tömeg (F5) gombot. Ezzel rögzítjük a tára tömegét. Lehetıségünk van a táratömeg kézi bevitelére: 3. Nyomjuk meg a Kézi (F4) gombot. A kurzor a TáraTömeg: beviteli mezıre ugrik és beírhatjuk a tára tömegét. A bevitelt Enterrel zárjuk. További, a Tárák kezeléséhez tartozó funkció: 4. A Tára<> (F3) gomb lenyomásával egy másik, létezı tára tulajdonságait változtathatjuk meg. 5. A -Töröl (F6) gomb lenyomásával az éppen kezelt tárát törölhetjük a Tárák törzsadat táblából. Megjegyzések: 1. Ha már létezik legalább egy rögzített tára, akkor új tárát a Fımenübıl indulva úgy tudunk rögzíteni, hogy a Tárák kezelése (F5) gomb lenyomása után két üres Enter -t billentyőzünk. Ekkor bejön szerkesztésre a tábla elsı eleme. Most már a megjelent ÚjTára (F1) gomb lenyomásával új tárát rögzíthetünk. További új tárák rögzítéséhez már nem kell a Fımenübe kilépni, az ÚjTára (F1) gomb lenyomásával további új tárákat rögzíthetünk. 2. Tárakódot és/vagy Tára nevet módosítani nem lehet. Ha valamelyiket módosítani kell, akkor elıször ki kell törölni és utána újként rögzíteni. 3. A tárák listáján a Shift+Le-Fel nyilak billentyőkombinációkkal lapozhatunk. 4.6 F6: Beállítások A Fımenüben a Beáll. (F6) gomb lenyomásával lépünk be a Beállítások üzemmódba, amelyben a mérlegprogram néhány alapbeállítására van lehetıségünk. Ha van beállítva jelszó, akkor ebbe a fımenüpontba csak a jelszó beírása és a bevitel Enter billentyővel lezárása után juthatunk. Az almenü választási lehetıségei: F1: Cikk-törzs törlése F2: Tára-törzs törlése F3: Jelszó módosítása A mőveleteket a megfelelı funkciógomb CikkCl (F1), TaraCl (F2) ill. Jelszó (F3) lenyomásával indíthatjuk. A program az F1 és F2 törlési mőveletekhez a funkciógomb megnyomása után még egy megerısítést kér. A törlési mőveletet a Del gombbal erısíthetjük meg. Más gomb megnyomása visszatér az almenühöz. A fenti funkciókra a mérlegmőszer elsı üzembehelyezésekor, a mőszer használatának betanulása után vagy új környezetbe helyezésekor lehet szükség. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 10/13

11 A jelszó kezelése: A Jelszó (F3) gomb lenyomása után beírhatjuk a továbbiakban használni kívánt, maximum 4 karakter hosszú új jelszót. A meglévı jelszó törléséhez és ezzel a kötelezı jelszóhasználat feloldásához a jelszóbevitelnél hagyja üresen a bevitelt és csak az Enter billentyőt nyomja le! ( üres Enter ) Figyelem! A jelszó külön kezeli a kis- és nagybetőket. A jelszó beírásakor ezért a Shift gomb állapotát figyelni kell! A jelszót írja fel és zárja el mások elıl! 5. Számítógépes kommunikáció A soros vonali számítógépes kommunikáció alapismereteit olvassa el a az MS-UMT-01 Univerzális Mérlegterminál Mőszerkönyv címő dokumentációban! 5.1 Az eseménytár lekérdezése A mérési események közül az F1: Sorozatmérés (győjtı) és az F2: Győjtı egyedi mérések méréstípusoknál a Tárol (F5) és az Összeg (F6) gomb megnyomásakor keletkezett események az ú.n. Eseménytárba kerülnek. Figyelem! Az F3: Egyedi mérés esetében a mérés nem kerül az eseménytárba! Az eseménytár az utolsó 2000 db mérési eseményt tartalmazza. Ha az események száma meghaladja a 2000 db-ot, akkor minden újabb esemény tárolásakor a legrégebbi esemény törlıdik. Az esemény a sorszámával van azonosítva, amely 6 jegyő, és ha eléri a értéket, val kezdıdıen, újból elölrıl sorszámozódik tovább. Az eseménytárat a következı kulcsszavakkal lehet lekérdezni: Pl.: az SE SA SK SU legrégebbi tárolt esemény lekérdezése (pointer az elsıre áll) aktuális (elızıleg elküldött) esemény lekérdezése (pointer marad) következı tárolt esemény lekérdezése (pointer lép ha van új adat) utolsó (legfrissebb) tárolt esemény lekérdezése (pointer az utolsóra áll) XA/SU<0Ah> AX/S=adatok<0Ah> üzenetre a válasz ahol adatok az utolsó (legfrissebb) tárolt esemény. Az SK kulcsszóra a válasz adattartalma, ha a pointer az utolsó eseményen áll. 5.2 Az eseménytár szerkezete Az eseménytárat lekérdezı üzenetekre adott válaszok adatok részében a következı információk vannak sorfolytonosan elhelyezve: eseménysorszám<feh> referenciatömeg<feh> referenciadarab<feh> táratömeg<feh> mérve_tömeg össz_tömeg<feh> (mérésjel szerint) mérve_darab össz_darab<feh> (mérésjel szerint) dátum(ééhhnn)<feh> idı(óóppmm)<feh> Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 11/13

12 mérleghíd(1 vagy 2)<FEh> mérésirány(0=bevétel;1=kiadás;2=leltár)<feh> mérésjel(0=mérés;1=összeg)<feh> tárakód(' ' ha kézi táramegadás volt)<feh> cikkszám<0ah> Látható, hogy a Chr(254) (FEh) kódú karakter itt elválasztójelként szerepel. 6. Nyomtatás A Darabszámláló mérleggel lehetıségünk van az egyes mérési eredményeket címke vagy sor formátumban kinyomtatni. A címke és a sor a legegyszerőbb esetben csak a kinyomtatott sorok számában különbözik. A nyomtatási formátumokat soros kommunikációs vonalon (rs232), számítógéppel lehet a mőszerbe feltölteni. 6.1 A nyomtatási formátumok A mőszer 3 db nyomtatási formátumot kezel: a 0 sorszámmal azonosított forma az F1: Sorozatmérés (győjtı) és az F2: Győjtı egyedi mérések méréstípusoknál a Tárol (F5) gomb megnyomásakor, az 1 sorszámmal azonosított forma az F1: Sorozatmérés (győjtı) és az F2: Győjtı egyedi mérések méréstípusoknál az Összeg (F6) gomb megnyomásakor, a 2 sorszámmal azonosított forma az F3: Egyedi mérés méréstípusnál a Nyomt. (F6) gomb megnyomásakor kerül kinyomtatásra. A nyomtatási formák a mőszerben egyetlen, folytonos memóriaterületen helyezkednek el. Ha 0-ás formátumot töltünk fel, akkor ismét fel kell tölteni az 1-es és 2-es formátumot is, ha 1-es formátumot töltünk fel, akkor a 2-es formátumot is fel kell tölteni, mert a formátumok az utánuk következı formátumok memóriaterületeit felülírhatják. Egy formátumot több szeletben (részletben) is fel lehet tölteni, a szeletek saját, sorfolytonos azonosítóval rendelkeznek. A szeletek azonosítói rendre: '@', 'A', 'B', A feltöltés MS protokollt követı üzenet alakban történik. Az üzenet szintaxisa: xy/nfuvadatoklf ahol: x: a küldı (a számítógép) azonosítója (x = 'A', 'B', 'C', ; általában: 'X') y: a mőszer azonosítója (y = 'A', 'B', 'C', ; alapesetben: 'A') /: elválasztó jel NF: 'NyomtatásiForma feltöltés következik' kulcsszava u: a formátum sorszáma (u = '0', '1' vagy '2') v: az u-adik formátum szeletének azonosítója (v = '@', 'A', 'B', ) adatok: tetszıleges karaktersorozat, amely vezérlıkarakter és nyomtatási változó páros segítségével a legutolsó méréshez tartozó tárolt adatot is nyomtathat LF: 0Ah hexa karakter az üzenetet zárja 6.2 A nyomtatás változói Az üzenet adatok szakaszában a Chr(254) (FEh) vezérlı karakter utáni speciális, Chr(128)-tól kezdıdı karakterek az alábbi nyomtatási változókat jelentik: Chr(128) referencia tömeg Chr(129) referencia darabszám Chr(130) külsı tára 10 karakter (g) 7 karakter (db) 10 karakter (kg) Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 12/13
