Felhasználói útmutató

Átírás

1 Felhasználói útmutató

2 Copyright 2015 Hewlett-Packard Development Company, L.P. Az Intel az Intel Corporation bejegyzett kereskedelmi védjegye az Amerikai Egyesült Államokban és más országokban, és csak engedéllyel használható. Az itt szereplő információ előzetes értesítés nélkül változhat. A HP termékeire és szolgáltatásaira vonatkozó kizárólagos jótállás az adott termékhez, illetve szolgáltatáshoz mellékelt, korlátozott jótállásról szóló nyilatkozatban vállalt jótállás. A dokumentumban ismertetettek nem jelentenek semmiféle további jótállást. A HP nem vállal felelősséget az itt található esetleges technikai vagy szerkesztési hibákért és mulasztásokért. Első kiadás: szeptember Dokumentum cikkszáma: A termékkel kapcsolatos tájékoztatás Ez az útmutató olyan funkciókat ír le, amelyek a legtöbb típuson megtalálhatók. Előfordulhat, hogy egyes funkciók az Ön számítógépén nem érhetők el. Szoftverhasználati feltételek A számítógépen előre telepített szoftverek telepítésével, másolásával, letöltésével vagy bármilyen egyéb módon való használatával Ön elfogadja a HP végfelhasználói licencszerződés feltételeit. Ha a feltételeket nem fogadja el, az Ön kizárólagos jogorvoslati lehetősége az, ha a még nem használt szoftverterméket és hardvereszközt a vásárlást követő 14 napon belül teljes vételár-visszatérítés ellenében visszaküldi a forgalmazóhoz, ez azonban a forgalmazó visszatérítési szabályzatának is függvénye. A számítógép vételárának teljes visszatérítésével kapcsolatos további információkat a vásárlás helyén (az eladótól) kaphat.

3 Biztonsági figyelmeztetés FIGYELEM! A számítógép túlmelegedése vagy egyéb hőhatás miatt bekövetkező károk veszélyének csökkentése érdekében ne helyezze a számítógépet az ölébe, és ne takarja el a szellőzőnyílásokat. A számítógépet csak kemény, lapos felületen használja. Ügyeljen rá, hogy sem valamilyen szilárd tárgy, például a készülék mellett lévő nyomtató, sem puha tárgy, például párna, szőnyeg vagy ruha ne akadályozza a légáramlást. Ne hagyja továbbá, hogy a váltóáramú tápegység működés közben a bőréhez vagy más puha felülethez, például párnához, szőnyeghez vagy ruhához érjen. A számítógép és a váltóáramú tápegység eleget tesz az érinthető felületek hőmérsékletére vonatkozó, IEC jelzésű nemzetközi szabványban rögzített előírásoknak. iii

4 iv Biztonsági figyelmeztetés

5 Processzorkonfiguráció beállítása (csak egyes típusokon) FONTOS: Bizonyos számítógéptípusok Intel Pentium N35xx/N37xx vagy Celeron N28xx/N29xx/N30xx/ N31xx sorozatú processzorral vannak konfigurálva. Ezeken a típusokon ne módosítsa az msconfig.exe fájlban a processzor konfigurációs beállításait 4 vagy 2 processzorról 1 processzorra. Ha így tesz, a számítógép nem fog újraindulni. Ekkor az eredeti beállítások visszaállításához végre kell hajtania a gyári állapot visszaállítását. v

6 vi Processzorkonfiguráció beállítása (csak egyes típusokon)

7 Tartalomjegyzék 1 Ismerkedés a számítógéppel... 1 Jobb oldal... 1 Bal oldal... 2 Kijelző... 3 Felülnézet... 4 Érintőtábla... 4 Gombok... 5 Alulnézet... 6 Címkék Érintőtábla-mozdulatok használata... 8 Érintőtábla-mozdulatok használata... 8 Koppintás... 8 Görgetés A műveletbillentyűk használata A műveletbillentyűk használata Áramellátás és akkumulátor Gyárilag lezárt akkumulátor Az akkumulátor töltése A HP további információforrásai A HP további információforrásai Elektrosztatikus kisülés Tárgymutató vii

8 viii

9 1 Ismerkedés a számítógéppel Jobb oldal Részegység Leírás (1) USB 2.0-portok Opcionális USB-eszközök, például billentyűzet, egér, külső meghajtó, nyomtató, lapolvasó vagy USB-elosztó csatlakoztatására szolgálnak. (2) Váltóáramú tápegység jelzőfénye Fehér: A váltóáramú tápegység csatlakoztatva van, és az akkumulátor fel van töltve. Borostyánsárga: A váltóáramú tápegység csatlakoztatva van, és tölti az akkumulátort. Nem világít: A számítógép akkumulátoros tápellátással működik. (3) Tápcsatlakozó Váltóáramú tápegység csatlakoztatására szolgál. Jobb oldal 1

10 Bal oldal Részegység Leírás (1) Biztonsági kábel befűzőnyílása Opcionális biztonsági kábel csatlakoztatható vele a számítógéphez. MEGJEGYZÉS: A biztonsági kábel funkciója az elriasztás; nem feltétlenül képes megakadályozni a számítógép illetéktelen használatát vagy ellopását. (2) HDMI-port Opcionális video- vagy audioeszköz, például nagyfelbontású televízió vagy bármilyen kompatibilis digitális vagy audioeszköz, illetve nagysebességű, nagyfelbontású HDMIeszköz csatlakoztatására szolgál. (3) USB 3.0-töltőport (külön tápellátással rendelkezik) Opcionális USB-eszköz, például billentyűzet, egér, külső meghajtó, nyomtató, lapolvasó vagy USB-elosztó csatlakoztatására szolgál. A normál USB-portok nem minden USB-eszköz töltésére alkalmasak, illetve egyeseket kis áramerősséggel fognak tölteni. Egyes USB-eszközöknek áramellátásra van szükségük, ezért csak saját tápellátással rendelkező USB-portokkal használhatók. MEGJEGYZÉS: Az USB-töltőportok egyes mobiltelefontípusok és MP3-lejátszók töltésére is használhatók akkor is, ha a számítógép ki van kapcsolva. (4) Hangkimeneti (fejhallgató-)/hangbemeneti (mikrofon-) csatlakozó Opcionális aktív sztereó hangszóró, fejhallgató, fülhallgató, mikrofonos fejhallgató és televíziós hangrendszer csatlakoztatására szolgál. Emellett opcionális mikrofonos fejhallgató mikrofonja is csatlakoztatható vele. Ez a csatlakozó nem támogatja az opcionális, csak mikrofont tartalmazó eszközöket. FIGYELEM! A halláskárosodás elkerülése érdekében a hangerőt a fejhallgató, fülhallgató vagy mikrofonos fejhallgató felhelyezése előtt állítsa be. MEGJEGYZÉS: Ha egy eszköz csatlakozik ehhez a csatlakozóaljzathoz, a számítógép hangszórói nem működnek. MEGJEGYZÉS: Ellenőrizze, hogy az eszköz kábele négyeres, továbbá hangkimenetet (fejhallgatót) és hangbemenetet (mikrofont) egyaránt támogató csatlakozóval rendelkezik-e. (5) Micro memóriakártya-olvasó Információ tárolását, kezelését, megosztását és elérését biztosító memóriakártyák olvasására szolgál. Kártya behelyezése: A kártyát úgy tartsa, hogy annak címkés oldala felfelé, csatlakozói pedig a nyílás felé nézzenek, helyezze be a 2 1. fejezet Ismerkedés a számítógéppel

11 Részegység Leírás kártyát a nyílásba, majd nyomja be egészen, hogy biztosan a helyére rögzüljön. Kártya eltávolítása: Nyomja meg a kártyát, amíg ki nem pattan a helyéről. (6) Tápfeszültségjelző fény Fehér: A számítógép be van kapcsolva. Fehéren villog: A számítógép alvó üzemmódban van. Nem világít: A számítógép ki van kapcsolva. Kijelző Részegység Leírás (1) Kijelző belső kapcsolója Kikapcsolja a képernyőt, és kezdeményezi az alvó állapotot, ha a kijelzőt a számítógép bekapcsolt állapota mellett csukják le. MEGJEGYZÉS: nem látható. A kijelző belső kapcsolója a számítógépen kívülről (2) WLAN-antennák* Rádiójeleket küldenek és fogadnak a vezeték nélküli helyi hálózatokon (wireless local area network, WLAN) folytatott kommunikáció során. MEGJEGYZÉS: eltérő lehet. A WLAN-antennák elhelyezése a típustól függően (3) WWAN-antennák* Rádiójeleket küldenek és fogadnak a nagy kiterjedésű vezeték nélküli (WWAN) hálózatokon folytatott kommunikáció során. (4) Belső mikrofon Hangrögzítésre szolgál. Kijelző 3

12 Részegység Leírás (5) Webkamera Alkalmas videofelvétel és állóképek készítésére, és lehetőséget nyújt folyamatos videoátvitel segítségével történő videokonferenciákra és online csevegésre. (6) Webkamera jelzőfénye Világít: A webkamera használatban van. *Ezek az antennák a számítógépen belül találhatók. Az optimális adatátvitel érdekében hagyja szabadon az antennák közvetlen környezetét. A vezeték nélküli eszközök szabályozásával kapcsolatos tudnivalókért tekintse át a Jogi, biztonsági és környezetvédelmi tudnivalók című dokumentumban az Ön országára/térségére vonatkozó részt. Felülnézet Érintőtábla Részegység Leírás (1) Érintőtábla-terület Az egérmutató mozgatására és a képernyőn megjelenő elemek kiválasztására és aktiválására szolgál fejezet Ismerkedés a számítógéppel

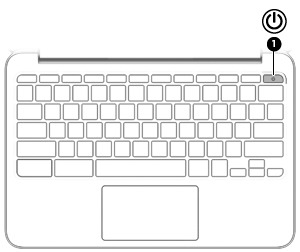

13 Gombok Részegység Leírás (1) Tápkapcsológomb Ha a számítógép ki van kapcsolva, ezzel a gombbal lehet bekapcsolni. Ha a számítógép alvó állapotban van, a gomb rövid megnyomásával lehet kilépni az alvó állapotból. Ha a számítógép be van kapcsolva, és zárolni kívánja a képernyőt, nyomja meg és tartsa lenyomva a tápkapcsológombot, amíg meg nem jelenik a bejelentkezési képernyő. Zárolt képernyő mellett a tápkapcsológomb megnyomásával kikapcsolható a számítógép. Ha a számítógép be van kapcsolva, és ki szeretné kapcsolni, tartsa lenyomva a tápkapcsológombot. Felülnézet 5

14 Alulnézet Részegység Leírás (1) Hangszórók (2) Hangot adnak ki fejezet Ismerkedés a számítógéppel

15 Címkék A számítógépen elhelyezett címkék olyan információkat tartalmaznak, amelyekre a számítógép hibáinak elhárításakor, illetve külföldi utazáskor lehet szükség. FONTOS: A jelen részben bemutatott összes címke a számítógép aljára van ragasztva. Ezen helyek keresésével kapcsolatban lásd: Ismerkedés a számítógéppel, 1. oldal. MEGJEGYZÉS: Előfordulhat, hogy a saját eszközén lévő címke kissé eltér az ábrán láthatótól. Szervizcímke Az alábbi fontos adatokat tartalmazza: Részegység (1) Típusnév (csak egyes termékeken) (2) Termékszám (3) Sorozatszám (4) Jótállási idő Az ügyfélszolgálattal való kapcsolatfelvételkor szükség lesz ezekre az adatokra. Hatósági címke hatósági információkat tartalmaz a számítógéppel kapcsolatosan. A vezeték nélküli eszközök tanúsítványcímkéi Információkat tartalmaznak az opcionális vezeték nélküli eszközökről, és felsorolják azon országok vagy térségek hatóságainak jóváhagyási jelzéseit, amelyekben az eszköz használatát engedélyezik. Ha a számítógépben van legalább egy vezeték nélküli eszköz, akkor megtalálható rajta legalább egy tanúsítványcímke is. Erre az információra külföldi utazás során lehet szükség. Címkék 7

16 2 Érintőtábla-mozdulatok használata Az érintőtábla lehetővé teszi, hogy a mutatót az ujjával irányítsa a képernyőn. Érintőtábla-mozdulatok használata Koppintás Az érintőtábla számos különféle kézmozdulatot támogat, amelyek révén ujjaival koppintva és görgetve kezelheti az asztali elemeket. A képernyő egy elemének kiválasztáshoz használja az érintőtábla koppintó funkcióját. A kiválasztáshoz koppintson egy ujjal az érintőtáblán fejezet Érintőtábla-mozdulatok használata

17 Koppintson két ujjal az érintőtábla-területen a környezetfüggő menü megjelenítéséhez. Érintőtábla-mozdulatok használata 9

18 Görgetés A görgetés akkor hasznos, ha egy lapon vagy képen fel-le, illetve jobbra-balra szeretne mozogni. Amikor két ujjal görget balra vagy jobbra, a képernyőt görgeti, ha a képernyő valamelyik oldalán további megtekinthető tartalom található, vagy pedig a webböngésző előzményei között léphet vissza vagy előre. A görgetéshez helyezze két ujját az érintőtáblára úgy, hogy legyen egy kis hely köztük, majd húzza őket az érintőtáblán fel, le, jobbra vagy balra. MEGJEGYZÉS: A görgetés sebességét az ujjak mozdításának sebessége határozza meg fejezet Érintőtábla-mozdulatok használata

19 A Chrome megnyitott lapjai közötti váltáshoz csúsztassa három ujját jobbra vagy balra az érintőtáblán. Érintőtábla-mozdulatok használata 11

20 3 A műveletbillentyűk használata A műveletbillentyűk használata A műveletbillentyűkre és a billentyűparancsokra vonatkozó további információk: Ikon Billentyű Leírás esc Vissza Az esc billentyűt más billentyűkkel együtt lenyomva aktiválhatók a számítógép funkciói. Ugrás a böngészési előzmények előző oldalára. Előre Ugrás a böngészési előzmények következő oldalára. Újratöltés Újratölti az aktuális oldalt. Teljes képernyő Oldal megnyitása teljes képernyős módban. Alkalmazások megjelenítése Fényerő csökkentése Megnyitott alkalmazások megjelenítése. MEGJEGYZÉS: Ha ezt a billentyűt a ctrl billentyűvel együtt nyomja le, képernyőfelvételt készíthet. A billentyű lenyomásával fokozatosan csökkenthető a képernyő fényereje. Fényerő növelése A billentyű lenyomásával fokozatosan növelhető a képernyő fényereje. Elnémítás A hangszóró hangjának elnémítása. Hangerő csökkentése A billentyű nyomva tartásával fokozatosan csökkenthető a hangszóró hangereje. Hangerő növelése A billentyű lenyomásával fokozatosan növelhető a hangszóró hangereje. Tápkapcsológomb Ha a számítógép ki van kapcsolva, ezzel a gombbal lehet bekapcsolni. Ha a számítógép alvó állapotban van, a gomb rövid megnyomásával lehet kilépni az alvó állapotból. Ha a számítógép be van kapcsolva, és zárolni kívánja a képernyőt, nyomja meg és tartsa lenyomva a tápkapcsológombot, amíg meg nem jelenik a bejelentkezési képernyő. Zárolt képernyő mellett a tápkapcsológomb megnyomásával kikapcsolható a számítógép fejezet A műveletbillentyűk használata

21 Ikon Billentyű Leírás Ha a számítógép be van kapcsolva, és ki szeretné kapcsolni, tartsa lenyomva a tápkapcsológombot. A műveletbillentyűk használata 13

22 4 Áramellátás és akkumulátor Gyárilag lezárt akkumulátor A termékben lévő akkumulátor cseréje nem egyszerű feladat a felhasználók számára. Az akkumulátor eltávolítása vagy kicserélése befolyásolhatja a jótállás érvényességét. Ha az akkumulátor már nem tölthető, vegye fel a kapcsolatot az ügyfélszolgálattal. Ha egy akkumulátor eléri élettartama végét, ne dobja ki a közönséges háztartási hulladék közé. Kövesse az akkumulátorok ártalmatlanítására vonatkozó helyi törvényeket és szabályokat. Az akkumulátor töltése 1. Csatlakoztassa a tápegységet a számítógéphez. 2. A váltóáramú tápegység jelzőfényének ellenőrzésével győződjön meg arról, hogy az akkumulátor tölt. Ez a jelzőfény a számítógép bal oldalán, a tápcsatlakozó mellett található. Váltóáramú tápegység jelzőfénye Fehér Borostyánsárga Nem világít Állapot A váltóáramú tápegység csatlakoztatva van, és az akkumulátor fel van töltve. A váltóáramú tápegység csatlakoztatva van, és tölti az akkumulátort. A számítógép akkumulátoros tápellátással működik. 3. Az akkumulátor töltésekor hagyja csatlakoztatva a váltóáramú tápegységet, amíg a tápegység jelzőfénye fehér színűre nem vált fejezet Áramellátás és akkumulátor

23 5 A HP további információforrásai A HP további információforrásai Már használta a Telepítési útmutatót, hiszen ennek alapján kapcsolta be a számítógépet, és kereste meg ezt az útmutatót. Az alábbi táblázatból megtudhatja, hol találhatók többek között a termékkel kapcsolatos részletek és útmutatók. Információforrás Tartalom Üzembe helyezési útmutató A számítógép üzembe helyezésének és funkcióinak áttekintése. Súgó és támogatás Az Egyesült Államokban elérhető támogatás igénybevételéhez látogasson el a contacthp webhelyre. Az egész világon elérhető támogatás igénybe vételéhez látogasson el a wwcontact_us.html webhelyre. Biztonsági és kényelmi útmutató Keresse fel a webhelyet. Az útmutatások és a hibaelhárítási tanácsok széles választékát teszi elérhetővé. A munkaállomás megfelelő kialakítása. Irányelvek a testtartással és a munkaszokásokkal kapcsolatban, amelyekkel nagyobb kényelem biztosítható, és csökkenthető az egészségügyi problémák kockázata. Elektromos és mechanikai biztonsági tudnivalók. Nemzetközi támogatás Ha saját nyelvén szeretne támogatást kapni, keresse fel a következő címet: wwcontact_us.html. Jogi, biztonsági és környezetvédelmi tudnivalók Online cseveghet egy HP technikussal. t írhat az ügyfélszolgálatnak. Megkeresheti az ügyfélszolgálat telefonszámait. Kereshet egy HP szervizközpontot. Fontos hatósági nyilatkozatok. Ez az útmutató a dobozban található. Korlátozott jótállás* Erre a számítógépre vonatkozó konkrét jótállási adatok. Ez az útmutató a dobozban található, illetve a következő webhelyen érhető el: orderdocuments. *A terméknek megfelelő HP korlátozott jótállást a felhasználói útmutatókkal együtt a számítógépén és/vagy a dobozban elhelyezett CD-n/DVD-n találja. Egyes országokban/térségekben a HP a HP korlátozott jótállás nyomtatott verzióját helyezi a dobozba. Azokban az országokban/térségekben, ahol a jótállás nyomtatott formában nem áll rendelkezésre, a nyomtatott verziót a webhelyen igényelheti, vagy írásban is kérheti az alábbi címen: Észak-Amerika: Hewlett-Packard, MS POD, Chinden Blvd., Boise, ID 83714, USA Európa, Közel-Kelet és Afrika: Hewlett-Packard, POD, Via G. Di Vittorio, 9, 20063, Cernusco s/naviglio (MI), Italy Ázsiai és csendes-óceáni térség: Hewlett-Packard, POD, P.O. Box 200, Alexandra Post Office, Singapore Ha szüksége van a jótállás nyomtatott másolatára, adja meg a termékszámot, a jótállási időt (amelyet a szervizcímkén talál), a nevét és a postacímét. A HP további információforrásai 15

24 Információforrás Tartalom FONTOS: NE küldje vissza a HP terméket a fent látható címekre. Az Egyesült Államokban elérhető támogatás igénybevételéhez látogasson el a webhelyre. Az egész világon elérhető támogatás igénybe vételéhez látogasson el a webhelyre fejezet A HP további információforrásai

25 6 Elektrosztatikus kisülés Az elektrosztatikus kisülés két objektum érintkezésekor felszabaduló sztatikus elektromosság ezt az áramütést érzékelheti például akkor, amikor átsétál egy szőnyegen, majd megfog egy fémkilincset. Az ujjakból vagy más elektrosztatikus vezetőből származó elektrosztatikus kisülés károsodást okozhat az elektronikus alkatrészekben. A számítógép és a meghajtók sérülését, valamint az adatvesztést megelőzendő tegye meg a következő óvintézkedéseket: Ha az eltávolításra vagy beszerelésre vonatkozó útmutatásnak megfelelően ki kell húznia a számítógépet, azután húzza ki, hogy megfelelő földeléshez ért, és még azelőtt, hogy levette volna az adott fedelet. Tartsa a részegységeket antisztatikus védőtasakban, amíg készen nem áll a behelyezésükre. Ne nyúljon a tüskékhez, érintkezőkhöz és a nyomtatott áramkörökhöz. A lehető legkevesebbszer nyúljon az elektronikus alkatrészekhez. Használjon nem mágneses eszközöket. A részegységek kezelése előtt süsse ki a sztatikus elektromosságot a részegység festetlen fémfelületének megérintésével. Ha valamelyik részegységet eltávolítja, tegye antisztatikus tokba. Ha további tájékoztatásra van szüksége az elektrosztatikus feltöltődéssel vagy az összetevők eltávolításával, illetve beszerelésével kapcsolatban, forduljon az ügyfélszolgálathoz. 17

26 Tárgymutató A akkumulátorrekesz 7 B beépített webkamera jelzőfényének bemutatása 4 belső mikrofonok helye 3 biztonsági kábel befűzőnyílásának helye 2 bővítőhelyek memóriakártya-olvasó 2 C címkék 7 hatósági 7 szerviz 7 vezeték nélküli eszközök tanúsítványa 7 WLAN 7 CS csatlakozó, tápellátás 1 csatlakozók hangbemenet (mikrofon) 2 hangkimenet (fejhallgató) 2 E elektrosztatikus kisülés 17 érintőtábla-terület bemutatása 4 F fejhallgató- (hangkimeneti) csatlakozó 2 G gombok tápkapcsoló 5 görgető érintőtábla-mozdulat 10 H hangbemeneti (mikrofon-) csatlakozó helye 2 hangkimeneti (fejhallgató-) csatlakozó helye 2 hangszórók helye 6 hatósági információk hatósági címke 7 vezeték nélküli eszközök tanúsítványcímkéi 7 J jelzőfények tápellátás 3 Váltóáramú tápegység 1 webkamera 4 K Kézmozdulatok az érintőtáblán görgetés 10 Következő ablak 12 M memóriakártya helye 2 memóriakártya-olvasó, helye 2 mikrofon- (hangbemeneti) csatlakozó helye 2 műveletbillentyűk 12 elnémítás 12 előre 12 esc 12 fényerő csökkentése 12 fényerő növelése 12 hangerőcsökkentés 12 hangerőnövelés 12 tápkapcsológomb 12 teljes képernyő 12 vissza 12 NY nyílások biztonsági kábel 2 P portok HDMI 2 USB 1 USB 3.0-töltőport (külön tápellátással rendelkezik) 2 R részegységek alulnézet 6 bal oldal 2 felülnézet 4 jobb oldal 1 kijelző 3 S sorozatszám 7 sorozatszám, számítógép 7 SZ szervizcímke elhelyezkedése 7 T Támogatás 15 tápcsatlakozó, helye 1 tápfeszültségjelző fények 3 tápkapcsológomb bemutatása 5 terméknév és termékszám, számítógép 7 U USB 3.0-töltőport (külön tápellátással rendelkezik), bemutatás 2 USB-portok helye 1 utazás a számítógéppel 7 V Váltóáramú tápegység jelzőfénye helye 1 vezeték nélküli antennák helye 3 vezeték nélküli eszköz tanúsítványcímkéje 7 W webkamera helye 4 webkamera jelzőfényének helye 4 WLAN-antennák helye 3 WLAN-címke 7 WLAN-eszköz 7 WWAN-antennák helye 3 18 Tárgymutató
