1 A hordozható számítógép bemutatása Felhasználói útmutató

2 Copyright 2009 Hewlett-Packard Development Company, L.P. A Bluetooth jelölés a jogtulajdonos kereskedelmi védjegye, amelyet a Hewlett- Packard Company licencmegállapodás keretében használ. A Java elnevezés a Sun Microsystems, Inc. Amerikai Egyesült Államokban bejegyzett kereskedelmi védjegye. A Microsoft és a Windows a Microsoft Corporation Amerikai Egyesült Államokban bejegyzett kereskedelmi védjegye. Az SD embléma az embléma tulajdonosának védjegye. Az itt szereplő információ előzetes értesítés nélkül változhat. A HP termékeire és szolgáltatásaira vonatkozó kizárólagos jótállás az adott termékhez, illetve szolgáltatáshoz mellékelt, korlátozott jótállásról szóló nyilatkozatban vállalt jótállás. A dokumentumban ismertetettek nem jelentenek semmiféle további jótállást. A HP nem vállal felelősséget az itt található esetleges technikai vagy szerkesztési hibákért és mulasztásokért. Első kiadás: október Dokumentum cikkszáma:

3 Biztonsági figyelmeztetés FIGYELEM! A számítógép túlmelegedése vagy egyéb hőhatás miatt bekövetkező károk veszélyének csökkentése érdekében ne helyezze a számítógépet az ölébe, és ne takarja el a szellőzőnyílásokat. A számítógépet csak kemény, sík felületen használja. Ügyeljen rá, hogy sem valamilyen szilárd tárgy, például a készülék mellett lévő nyomtató, sem puha tárgy, például párna, szőnyeg vagy ruha ne gátolja meg a levegő áramlását. Ne hagyja, hogy az egyenáramú tápegység működés közben hozzáérjen a bőréhez vagy más puha felülethez, például párnához, szőnyeghez vagy ruhához. A számítógép és a váltakozó áramú adapter eleget tesz az érinthető felületek hőmérsékletére vonatkozó IEC60950 jelzésű nemzetközi szabványban rögzített előírásoknak. iii

4 iv Biztonsági figyelmeztetés

5 Tartalomjegyzék 1 A hardver azonosítása 2 Összetevők A termékkel kapcsolatos tájékoztatás... 2 A fő kezelőfelület részegységei... 3 Mutatóeszközök... 3 Jelzőfények... 4 Gombok, kapcsolók és az ujjlenyomat-leolvasó... 5 Billentyűk... 6 Képernyő... 8 Az előlap elemei... 9 A hátlapon lévő részegységek Jobb oldali összetevők Bal oldali összetevők Alul lévő összetevők Vezeték nélküli antennák További hardver-összetevők Címkék Tárgymutató v

6 vi

7 1 A hardver azonosítása A számítógépen telepített hardverek listájának megjelenítése: Válassza a Start > Vezérlőpult > Rendszer és biztonság > Eszközkezelő parancsot. Az Eszközkezelő segítségével új hardvert is hozzáadhat, illetve módosíthatja az eszközök konfigurációját. MEGJEGYZÉS: A Windows Felhasználói fiókok felügyelete szolgáltatásával növelhető a számítógép biztonsága. A rendszer bizonyos feladatok végrehajtásához, például programok telepítéséhez, alkalmazások futtatásához vagy a Windows beállításainak módosításához kérheti az Ön engedélyét vagy jelszavát is. További információk a Windows súgójában találhatók. 1

8 2 Összetevők A termékkel kapcsolatos tájékoztatás Ez a felhasználói kézikönyv olyan funkciókat ír le, amelyek a legtöbb típuson megtalálhatók. Előfordulhat azonban, hogy az Ön számítógépén bizonyos funkciók nem érhetők el fejezet Összetevők

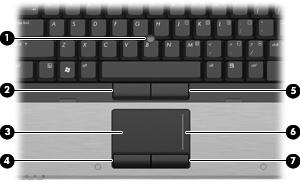

9 A fő kezelőfelület részegységei Mutatóeszközök Részegység Leírás (1) Pöcökegér A mutató mozgatására és a képernyőn megjelenő elemek kiválasztására és aktiválására szolgál. (2) Pöcökegér bal gombja Az egér bal gombjával azonos módon működik. (3) Érintőtábla* A mutató mozgatására és a képernyőn megjelenő elemek kiválasztására és aktiválására szolgál. (4) Érintőtábla bal gombja* Az egér bal gombjával azonos módon működik. (5) Pöcökegér jobb gombja Az egér jobb gombjával azonos módon működik. (6) Érintőtábla görgető terület* Görgetés felfelé és lefelé. (7) Érintőtábla jobb gombja* Az egér jobb gombjával azonos módon működik. *A táblázat a gyári beállításokat tartalmazza. A mutatóeszköz beállításának megtekintéséhez vagy módosításához válassza a Start > Eszközök és nyomtatók parancsot. Ezután kattintson a jobb gombbal a számítógépet képviselő eszközre, és válassza az Egérbeállítások lehetőséget. A fő kezelőfelület részegységei 3

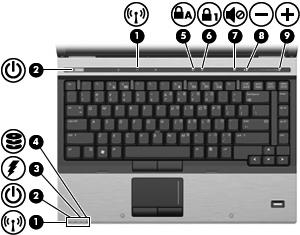

10 Jelzőfények Részegység Leírás (1) Vezeték nélküli kapcsolat LED-jei (2)* Folyamatos fény: egy beépített vezeték nélküli eszköz, például egy vezeték nélküli helyi hálózati (WLAN) eszköz, egy HP mobil szélessávú modul és/vagy egy Bluetooth eszköz be van kapcsolva. Borostyánsárga: minden vezeték nélküli eszköz ki van kapcsolva. (2) Tápfeszültségjelző LED-ek (2) Világít: a számítógép be van kapcsolva. Villog: a számítógép alvó állapotban van. Szaporán villog: nagyobb áramerősséget biztosító váltakozó áramú adaptert kell csatlakoztatni. Nem világít: a számítógép kikapcsolt vagy hibernált állapotban van. (3) Akkumulátor töltésjelző LED-je Borostyánsárga: Az akkumulátor töltése folyamatban van. Türkizkék: Az akkumulátor majdnem elérte a maximális töltöttségi szintet. Villogó borostyánsárga: A kizárólagos áramforrásként funkcionáló akkumulátor alacsony töltöttségi szintet ért el. Ha az akkumulátor töltöttségi szintje kritikusan alacsony, az akkumulátor jelzőfény gyorsabb villogásba kezd. Nem világít: ha a számítógép külső áramforráshoz csatlakozik, a jelzőfény kialszik, amikor a számítógép összes akkumulátora feltöltődött. Ha a számítógép nem csatlakozik külső áramforráshoz, a jelzőfény egészen addig nem gyullad ki, amíg az akkumulátor töltöttségi szintje alacsony nem lesz fejezet Összetevők

11 Részegység Leírás (4) Meghajtó LED Villogó türkizkék: a merevlemez vagy optikai meghajtó írási vagy olvasási műveletet hajt végre. Borostyánsárga: A HP 3D DriveGuard ideiglenesen parkolta a belső merevlemez-meghajtót, és amennyiben jelen van, a merevlemezt a bővítőrekeszben. (5) Caps lock jelzőfény Folyamatos fény: a Caps lock be van kapcsolva. (6) Num lock LED Folyamatos fény: a num lock kapcsoló be van kapcsolva vagy a beágyazott numerikus billentyűzet engedélyezve van. (7) Elnémítás LED Folyamatos fény: a számítógép hangja be van kapcsolva. Borostyánsárga: a számítógép hangja ki van kapcsolva. (8) Hangerőcsökkentés LED Villogó fény: a felhasználó a hangerőszabályzó zóna segítségével csökkenti a hangszóró hangerejét. (9) Hangerőnövelés LED Villogó fény: a felhasználó a hangerőszabályzó zóna segítségével növeli a hangszóró hangerejét. *A vezeték nélküli kapcsolatok 2 LED-je ugyanazt az információt jeleníti meg. A vezeték nélküli kapcsolat gombján található LED csak akkor látható, ha a számítógép fedele fel van nyitva. A vezeték nélküli kapcsolat számítógép elején található LEDje mindig látszik, függetlenül attól, hogy a számítógép nyitva vagy zárva van-e. A 2 tápfeszültségjelző LED ugyanazt az információt jeleníti meg. A bekapcsoló gomb LED-je csak akkor látható, ha a számítógép fedele fel van nyitva. A számítógép elején található LED mindig látszik, függetlenül attól, hogy a számítógép nyitva vagy zárva van-e. Gombok, kapcsolók és az ujjlenyomat-leolvasó A fő kezelőfelület részegységei 5

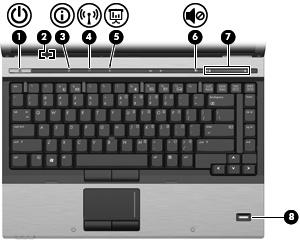

12 Részegység Leírás (1) Bekapcsoló gomb Ha a számítógép ki van kapcsolva, a számítógépet ezzel a gombbal lehet bekapcsolni. Ha a számítógép be van kapcsolva, a számítógépet ezzel a gombbal lehet kikapcsolni. Ha a számítógép alvó állapotban van, a gomb rövid megnyomásával ki lehet lépni az alvó állapotból. Ha a számítógép hibernált állapotban van, a gomb rövid megnyomásával ki lehet lépni a hibernált állapotból. Ha a számítógép lefagyott, és a Windows kikapcsolási műveletei nem használhatók, a számítógép kikapcsolásához tartsa lenyomva a bekapcsoló gombot legalább 5 másodpercig. Az energiagazdálkodási beállításokkal kapcsolatos bővebb információkért válassza a Start > Vezérlőpult > Rendszer és biztonság > Energiagazdálkodási lehetőségek elemet. (2) Saját kijelző kapcsolója Kikapcsolja a képernyőt, ha a képernyő a számítógép bekapcsolt állapotában le van csukva. (3) Az Információ gomb Elindítja az Info Center alkalmazást, melyből különféle szoftvermegoldások nyithatók meg. (4) Vezeték nélküli adatátvitel gomb A vezeték nélküli eszközök be- és kikapcsolása. Vezeték nélküli kapcsolat nem teremthető vele. (5) A Bemutató gomb Elindítja a bemutató funkciót. MEGJEGYZÉS: A vezeték nélküli kapcsolat megteremtéséhez beállított vezeték nélküli hálózat szükséges. (6) Elnémító gomb Elnémítja vagy visszaállítja a hangszóró hangját. (7) Hangerőszabályzó zóna A hangszóró hangerejét állítja be. A hang lehalkításához jobbról balra, felerősítéséhez balról jobbra húzza végig ujját a zónán. A hangerőt a hangerőszabályzó bal oldalát megnyomva is csökkentheti, a jobb oldalt megnyomva pedig növelheti. (8) Ujjlenyomat-olvasó (csak egyes típusokon) Lehetővé teszi, hogy jelszó helyett ujjlenyomattal jelentkezzen be a Windows-rendszerbe. Billentyűk MEGJEGYZÉS: Az Ön számítógépe kismértékben eltérhet az ábrákon bemutatott számítógépektől fejezet Összetevők

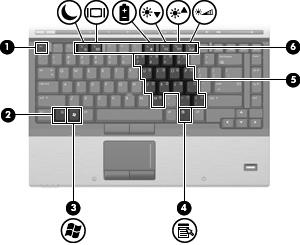

13 Részegység Leírás (1) esc billentyű Az fn billentyűvel együtt lenyomva megjeleníti a rendszerinformációkat. (2) fn billentyű A funkcióbillentyűkkel és az esc billentyűvel együtt lenyomva a gyakran használt rendszerműveletek végrehajtására szolgál. (3) Windows-billentyű A Windows operációs rendszer Start menüjét jeleníti meg. (4) Helyi menü billentyű A mutató alatt lévő elem helyi menüjét jeleníti meg. (5) A beágyazott számbillentyűk használata A külső számbillentyűzet billentyűihez hasonlóan használhatók. (6) Funkcióbillentyűk Az fn billentyűvel együtt lenyomva a gyakran használt rendszerműveletek végrehajtására szolgálnak. A fő kezelőfelület részegységei 7

14 Képernyő Komponens Leírás (1) Térmegvilágítás-érzékelő Automatikusan a környezet megvilágítási viszonyaihoz igazítja a kijelző fényerejét. (2) Belső mikrofonok (2) Hangrögzítés. (3) HP webkamera Videót és állóképet rögzít. (4) HP webkamerafény Folyamatos fény: A beépített kamera használatban van. (5) Billentyűzetfény Alacsony fényű környezetben megvilágítja a billentyűzetet, ha megnyomják a billentyűzetfény gombját. (6) Billentyűzetfény gombja Megnyitja és bekapcsolja a billentyűzetfényt fejezet Összetevők

15 Az előlap elemei Részegység Leírás (1) Vezeték nélküli adatátvitel LED-je Folyamatos fény: egy beépített vezeték nélküli eszköz, például egy vezeték nélküli helyi hálózati (WLAN) eszköz, egy HP mobil szélessávú modul és/vagy egy Bluetooth eszköz be van kapcsolva. Borostyánsárga: minden vezeték nélküli eszköz ki van kapcsolva. (2) Tápfeszültség-jelző Világít: a számítógép be van kapcsolva. Villog: a számítógép alvó állapotban van. Szaporán villog: nagyobb áramerősséget biztosító váltakozó áramú adaptert kell csatlakoztatni. Nem világít: a számítógép kikapcsolt vagy hibernált állapotban van. (3) Akkumulátor töltésjelző LED-je Borostyánsárga: Az akkumulátor töltése folyamatban van. Türkizkék: Az akkumulátor majdnem elérte a maximális töltöttségi szintet. Villogó borostyánsárga: A kizárólagos áramforrásként funkcionáló akkumulátor alacsony töltöttségi szintet ért el. Ha az akkumulátor töltöttségi szintje kritikusan alacsony, az akkumulátor jelzőfény gyorsabb villogásba kezd. Nem világít: ha a számítógép külső áramforráshoz csatlakozik, a jelzőfény kialszik, amikor a számítógép összes akkumulátora feltöltődött. Ha a számítógép nem csatlakozik külső áramforráshoz, a jelzőfény egészen addig nem gyullad ki, amíg az akkumulátor töltöttségi szintje alacsony nem lesz. (4) Meghajtó LED Villogó türkizkék: a merevlemez vagy optikai meghajtó írási vagy olvasási műveletet hajt végre. (5) Hangszórók (2) Hang kibocsátására szolgál. Borostyánsárga: a HP 3D DriveGuard ideiglenesen parkolta a merevlemez-meghajtót. (6) SD-kártyaolvasó A Secure Digital (SD) és MultiMediaCard (MMC) memóriakártyaformátumok használatát támogatja. (7) A képernyő kioldógombja A számítógép felnyitásakor használatos. (8) Bluetooth-rekesz Bluetooth-eszközt tartalmaz. Az előlap elemei 9

16 A hátlapon lévő részegységek Részegység Leírás (1) Biztonsági kábelzár nyílás Külön megvásárolható biztonsági kábel csatlakoztatása a számítógéphez. MEGJEGYZÉS: A biztonsági kábel funkciója az elriasztás, mindazonáltal nem feltétlenül képes megakadályozni a számítógép eltulajdonítását. (2) Tápellátás csatlakozó Váltakozó áramú adapter csatlakozatására szolgál. (3) külső monitor port Külső VGA monitor és projektor csatlakozatására szolgál fejezet Összetevők

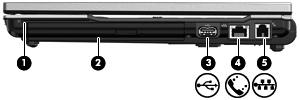

17 Jobb oldali összetevők Részegység Leírás (1) Intelligenskártya-olvasó Opcionális intelligens kártyák és Java -kártyák használatát támogatja. (2) Bővítőrekesz Optikai meghajtót vagy merevlemezt támogat. (3) USB-port Kiegészítő USB-eszköz csatlakoztatására használható. (4) RJ-45 (hálózati) csatlakozó Hálózati kábel csatlakoztatására szolgál. (5) RJ-11 (modem) csatlakozó Modemkábel csatlakoztatására használható. Jobb oldali összetevők 11

18 Bal oldali összetevők Részegység Leírás (1) Szellőzőnyílás Lehetővé teszi a levegő keringetését a belső alkatrészek hűtéséhez. MEGJEGYZÉS: A számítógépben lévő ventilátor automatikusan bekapcsol, hogy hűtse a belső alkatrészeket és meggátolja a túlmelegedést. Az, hogy az átlagos használat során a ventilátor beés kikapcsol, nem rendellenes jelenség. (2) USB-portok (2) Kiegészítő USB-eszközök csatlakoztatására használható. (3) 1394-es port Külön beszerezhető IEEE 1394 vagy 1394a szabványú eszköz, például kamera csatlakoztatható vele. (4) Hangbemeneti (mikrofon) aljzat Kiegészítő számítógépes fejhallgatóhoz tartozó mikrofon, illetve sztereó és monó mikrofon csatlakoztatására szolgál. (5) Hangkimeneti (fejhallgató-) aljzat Kiegészítő sztereó hangszórók, fejhallgató, fülhallgató, mikrofonos fejhallgató és televízió-hangszóró csatlakoztatása esetén hang játszható le vele. (6) ExpressCard slot (ExpessCard-bővítőhely) Opcionális ExpressCard kártyák behelyezését teszi lehetővé fejezet Összetevők

19 Alul lévő összetevők Részegység Leírás (1) Akkumulátorrekesz Az akkumulátor elhelyezésére szolgál. (2) A dokkolóegység csatlakozója Külön beszerezhető dokkolóeszköz csatlakoztatására használható. (3) Szellőzőnyílások (5) Lehetővé teszik a levegő keringetését a belső alkatrészek hűtéséhez. VIGYÁZAT! A számítógép túlmelegedésének megelőzése érdekében hagyja szabadon a szellőzőnyílásokat. A számítógépet csak kemény, lapos felületen használja. Ne hagyja, hogy egy másik kemény felület, például egy túl közel helyezett nyomtató, vagy egy puha felület, például párna, takaró vagy ruha elzárja a légáramlás útját. MEGJEGYZÉS: Az számítógép ventilátora automatikusan bekapcsol, és hűti a belső részegységeket, hogy ne melegedjenek túl. Az, hogy az átlagos használat során a ventilátor be- és kikapcsol, nem rendellenes jelenség. (4) Kiegészítő akkumulátor csatlakozója Opcionális tartalékakkumulátor csatlakoztatására használható. (5) Memóriamodul-rekesz A bővítő memóriamodul bővítőnyílását tartalmazza. (6) Merevlemezrekesz A merevlemez elhelyezésére szolgál. (7) WWAN-modul rekesze WWAN modult tartalmaz (csak egyes típusokon). VIGYÁZAT! Ha szeretné elkerülni a rendszer lefagyását vagy a figyelmeztető üzenetek megjelenítését, csak olyan WLANmodullal cserélje ki az eszközt, amelyet az Ön országában/ térségében érvényes hatósági szabályozások engedélyeznek. Ha az eszköz cseréje után figyelmeztető üzenet jelenik meg, távolítsa el az eszközt, hogy helyreállítsa a működést, és forduljon a vevőszolgálathoz a Súgó és támogatás szolgáltatáson keresztül. (8) Akkumulátor kioldóretesze Az akkumulátor akkumulátorrekeszből való kivételére szolgál. (9) SIM modul nyílása (csak egyes típusokon) Vezeték nélküli előfizetői azonosító modult (SIM-kártyát) tartalmaz. A SIM modul helye az akkumulátorrekesz belsejében található. Alul lévő összetevők 13

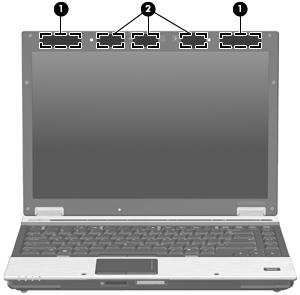

20 Vezeték nélküli antennák Komponens Leírás (1) WWAN-antennák (2)* Rádiójeleket küldenek és fogadnak a nagy kiterjedésű vezeték nélküli hálózatokon (WWAN) folytatott kommunikáció során. (2) WLAN-antennák (3)* Rádiójeleket küldenek és fogadnak a vezeték nélküli helyi hálózatokon (WLAN) folytatott kommunikáció során. *Ezek az antennák a számítógépen belül találhatók. Az optimális adattovábbítás érdekében hagyja szabadon az antennák közvetlen környezetét. A vezeték nélküli eszközökre vonatkozó szabályozásokról a Jogi, biztonsági és környezetvédelmi tudnivalók című útmutató Ön országára/térségére érvényes részében tájékozódhat. Ezek a tudnivalók a súgóban találhatók fejezet Összetevők

21 További hardver-összetevők Részegység Leírás (1) Tápkábel* A váltakozó áramú adapter váltakozó áramú elektromos aljzathoz történő csatlakozatására szolgál. (2) Akkumulátor* A számítógép energiaellátását biztosítja, amikor az nem csatlakozik külső áramforráshoz. (3) Váltakozó áramú tápegység A váltakozó áram egyenárammá való átalakítására szolgál. (4) Modemkábel (csak egyes típusokon)* A belső modemet egy RJ-11 telefonos aljzathoz vagy az országra/ térségre jellemző modemkábel-adapterhez csatlakoztatja. (5) Országra/térségre jellemző modemkábeladapter (csak egyes típusokon) Átalakító a modemkábel és a nem RJ-11 típusú telefonos csatlakozó között. *A modemkábelek, akkumulátorok és tápkábelek kinézete országonként/térségenként eltérő lehet. További hardver-összetevők 15

22 3 Címkék A számítógépen elhelyezett címkék olyan információt tartalmaznak, amely az esetleges rendszerproblémák megoldásában, illetve külföldi utazás során nyújthat segítséget. Szervizcímke Fontos információkkal szolgál, például: Terméknév (1). Ez a noteszgép elején található terméknév. Sorozatszám (s/n) (2). Ez egy minden termékre egyedi alfanumerikus azonosító. Cikkszám/termékszám (3). Ez a szám speciális információkkal szolgál a termék hardverösszetevőivel kapcsolatban. A cikkszám segít a szervizes szakembernek a szükséges összetevők és alkatrészek meghatározásában. Modellszám (4). Ez az alfanumerikus azonosító szükséges a hordozható számítógéphez kapcsolódó dokumentumok, illesztőprogramok és támogatási információk megtalálásához. Tartsa kéznél ezeket az adatokat, amikor segítséget kér a vevőszolgálattól. A szervizcímke a számítógép alján található. Microsoft eredetiséget igazoló tanúsítvány a Windows termékazonosító kulcsát tartalmazza. A termékazonosító kulcsra az operációs rendszer frissítésekor és hibáinak elhárításakor lehet szükség. Ez a tanúsítvány a számítógép aljára van ragasztva. Előírásokat tartalmazó címke Hatósági információkat tartalmaz a számítógépről. Az előírásokat tartalmazó címke az akkumulátor rekeszében található. Modemengedély-címke Hatósági információkat tartalmaz a modemről, és felsorolja azon országok hatóságainak jóváhagyási jelzéseit, amelyekben az eszköz használatát engedélyezték. Erre az információra külföldi utazás során lehet szüksége. A modem tanúsítványa a memóriamodul rekeszének belsejébe van ragasztva. Vezeték nélküli tanúsítványcímkék (csak egyes típusokon) Információkat tartalmaznak az opcionális vezeték nélküli eszközökről, és felsorolja azon országok hatóságainak jóváhagyási jelzéseit, amelyekben az eszköz használatát engedélyezték. Az opcionális eszköz vezeték nélküli helyi hálózati (WLAN) eszköz, HP mobil szélessávú modul vagy egy opcionális Bluetooth eszköz lehet. Ha a számítógépben van legalább egy vezeték nélküli eszköz, akkor megtalálható rajta legalább egy tanúsítványcímke is. Erre az információra külföldi utazás során lehet szüksége.a fejezet Címkék

23 vezeték nélküli eszközök tanúsítványai a vezeték nélküli modul rekeszének belsejébe, a merevlemezrekeszen belül és/vagy az akkumulátor rekeszén belül vannak felragasztva. SIM (előfizető-azonosító modul) címke (csak egyes típusokon) a SIM modul ICCID azonosítóját (Integrated Circuit Card Identifier integrált áramkörös kártya azonosító) tartalmazza. Ez a címke az akkumulátorrekesz belsejében található. A HP mobil szélessávú modul sorozatszám-címkéje (csak egyes típusokon) A HP mobil szélessávú modul sorozatszáma olvasható rajta. Ez a címke az akkumulátorrekesz belsejében található. 17

24 Tárgymutató Jelek és számok 1394-es port, azonosítás 12 A adott országban/térségben használt szabványoknak megfelelő modemkábel-adapter, azonosítás 15 akkumulátor helye 15 akkumulátor jelzőfény helye 4, 9 akkumulátor kioldóreteszeinek helye 13 akkumulátorrekesz 13, 16 aljzatok hangbemenet (mikrofon) 12 hangkimenet (fejhallgató) 12 RJ-11 (modem) 11 RJ-45 (hálózati 11 a Microsoft eredetiséget igazoló tanúsítványának címkéje 16 B bekapcsológomb, azonosítás 6 belső mikrofon, azonosítás 8 bemutató gomb, azonosítás 6 billentyűk billentyűzet 7 esc 7 fn 7 funkció 7 Windows-alkalmazások 7 Windows embléma 7 billentyűzetfény, azonosítás 8 billentyűzetfény gombja, azonosítás 8 biztonsági kábel befűzőnyílása, azonosítás 10 Bluetooth címke 17 Bluetooth-rekesz, azonosítás 9 bővítőhelyek intelligenskártya-olvasó 11 memóriamodul 13 SIM-kártya 13 bővítő memóriamodul-rekesz, azonosítás 13 bővítőrekesz, azonosítás 11 C caps lock LED, azonosítás 5 címkék Bluetooth 17 előírások 16 HP szélessáv 17 Microsoft eredetiséget igazoló tanúsítvány 16 modemengedély 16 SIM-kártya 17 szervizcímke 16 vezeték nélküli eszköz tanúsítványa 17 WLAN 17 CS csatlakozó, tápellátás 10 D dokkolócsatlakozó helye 13 E egyéb jogi tudnivalók előírásokat tartalmazó címke 16 modemengedély-címke 16 vezeték nélküli eszközök tanúsítványcímkéi 17 elnémítás LED, azonosítás 5 elnémító gomb, azonosítás 6 eredetiséget igazoló tanúsítvány címkéje 16 érintőtábla azonosítása 3 gombok 3 görgető terület 3 esc billentyű helye 7 ExpressCard nyílása, azonosítás 12 F fejhallgató (hangkimeneti) aljzat 12 fn billentyű helye 7 funkcióbillentyűk, azonosítás 7 G gombok bekapcsolás 6 bemutató 6 billentyűzetfény 8 érintőtábla 3 hangnémítás 6 információ 6 képernyőkioldó 9 pöcökegér 3 vezeték nélküli adatátvitel 6 görgető terület, érintőtábla 3 H hangbemeneti aljzat (mikrofonaljzat), azonosítás 12 hangerőcsökkentés LED, azonosítás 5 hangerőnövelés LED, azonosítás 5 hangerőszabályzó zóna, azonosítás 6 hangkimeneti (fejhallgató-) aljzat, azonosítás 12 hangszóró helye 9 18 Tárgymutató

25 helyi menü billentyű, azonosítás 7 helyi menü billentyű, Windows 7 HP mobil szélessávú modul sorozatszám-címkéje 17 HP webkamera, azonosítás 8 HP webkamerafény, azonosítás 8 I IEEE 1394 port, azonosítás 12 információ gomb, azonosítás 6 intelligenskártya-olvasó, azonosítás 11 K képernyő kioldógombja, azonosítás 9 kiegészítő akkumulátor csatlakozója, azonosítás 13 kioldó zár, akkumulátor 13 külső monitor portja, azonosítás 10 L LED-ek akkumulátor 4, 9 bekapcsolás 4, 9 caps lock 5 elnémítás 5 hangerőcsökkentés 5 hangerőnövelés 5 HP webkamera 8 meghajtó 5, 9 némítás 5 num lock 5 vezeték nélküli adatátvitel 4, 9 M meghajtó LED, azonosítás 5, 9 memóriamodul-rekesz helye 13 merevlemezrekesz, azonosítás 13 mikrofon (hangbemeneti) aljzat 12 modemengedély-címke 16 modemkábel, azonosítás 15 modemkábel-adapter, azonosítás 15 monitor portja, külső 10 N num lock LED, azonosítás 5 O operációs rendszer a Microsoft eredetiséget igazoló tanúsítványának címkéje 16 termékazonosító kulcs 16 P portok külső monitor 10 USB 11, 12 pöcökegér, azonosítás 3 pöcökegér gombjai, azonosítás 3 R rekeszek akkumulátor 13, 16 Bluetooth 9 bővítő memóriamodul 13 merevlemez-meghajtó 13 részegységek alsó rész 13 bal oldal 12 előlap 9 fő kezelőfelület 3 hátlap 10 jobb oldal 11 további hardver 15 vezeték nélküli antennák 14 RJ-11 (modem) csatlakozó, azonosítás 11 RJ-45 (hálózati) csatlakozó, azonosítás 11 S saját kijelző kapcsolójának helye 6 SD-kártyaolvasó, azonosítás 9 SIM címke 17 SIM modul nyílása, azonosítás 13 sorozatszám, számítógép 16 SZ számbillentyűzet, billentyűk helye 7 szellőzőnyílás 12 szellőzőnyílások helye 13 szervizcímke 16 T tápellátás csatlakozó helye 10 tápfeszültség-jelző helye 9 tápfeszültségjelző LED-ek helye 4 tápkábel, azonosítás 15 tápkábel, hálózati 15 térmegvilágítás-érzékelő, azonosítás 8 termékazonosító kulcs 16 terméknév és termékszám, számítógép 16 U ujjlenyomat-leolvasó, azonosítás 6 USB-portok, azonosítás 11, 12 utazás a számítógéppel modemengedély-címke 16 vezeték nélküli eszközök tanúsítványcímkéi 17 V váltakozó áramú adapter helye 15 vezeték nélküli adatátvitel gombja, azonosítás 6 vezeték nélküli átvitel LED-je, azonosítás 4, 9 vezeték nélküli tanúsítványcímke 17 W webkamera, azonosítás 8 webkamerafény, azonosítás 8 Windows-billentyű, azonosítás 7 WLAN-antennák, azonosítás 14 WLAN címke 17 WLAN-eszköz 17 WWAN-antennák, azonosítás 14 WWAN-modul rekesze, azonosítás 13 Z zár, akkumulátor kioldás 13 Tárgymutató 19
