1 A hordozható számítógép bemutatása Felhasználói útmutató

2 Copyright 2008 Hewlett-Packard Development Company, L.P. A Bluetooth jelölés a jogtulajdonos kereskedelmi védjegye, amelyet a Hewlett-Packard Company licencmegállapodás keretében használ. Az SD embléma az embléma tulajdonosának védjegye. A Windows a Microsoft Corporation bejegyzett védjegye az Egyesült Államokban. Az itt található információ értesítés nélkül változhat. A HP termékeire és szolgáltatásaira kizárólag az adott termékhez vagy szolgáltatáshoz mellékelt nyilatkozatokban kifejezetten vállalt jótállás vonatkozik. Az itt leírtak nem jelentenek további jótállást. A HP nem vállal felelősséget a jelen dokumentumban esetleg előforduló technikai vagy szerkesztési hibákért és hiányosságokért. Első kiadás: június A kiadvány cikkszáma:

3 Biztonsági figyelmeztetés FIGYELEM! A számítógép túlmelegedése vagy egyéb hőhatás miatt bekövetkező károk veszélyének csökkentése érdekében ne helyezze a számítógépet az ölébe, és ne takarja el a szellőzőnyílásokat. A számítógépet csak kemény, sík felületen használja. Ügyeljen rá, hogy sem valamilyen szilárd tárgy, például a készülék mellett lévő nyomtató, sem puha tárgy, például párna, szőnyeg vagy rongy ne gátolja meg a levegő áramlását. Ne hagyja, hogy az egyenáramú tápegység működés közben hozzáérjen a bőréhez vagy más puha felülethez, például párnához, szőnyeghez vagy rongyhoz. A számítógép és a váltakozó áramú adapter eleget tesz az érinthető felületek hőmérsékletére vonatkozó IEC60950 jelzésű nemzetközi szabványban rögzített előírásoknak. iii

4 iv Biztonsági figyelmeztetés

5 Tartalomjegyzék 1 A hardver azonosítása 2 Összetevők A termékkel kapcsolatos tájékoztatás... 3 A kijelző összetevői... 3 A fő kezelőfelület részegységei... 4 Érintőtábla... 4 Jelzőfények... 5 Gombok, kapcsolók és az ujjlenyomat-leolvasó... 7 Billentyűk... 9 Az előlap elemei A hátlapon lévő részegységek Jobb oldali összetevők Bal oldali részegységek Alul lévő összetevők Antennák vezeték nélküli kapcsolathoz (csak egyes típusoknál) További hardver-összetevők Címkék Tárgymutató v

6 vi

7 1 A hardver azonosítása A számítógépbe telepített hardverek listáját a következő lépések végrehajtásával tekintheti meg: 1. Kattintson a Start > Számítógép > Rendszertulajdonságok parancsra. 2. A bal ablaktáblán kattintson az Eszközkezelő elemre. Az Eszközkezelő segítségével új hardvert is hozzáadhat, illetve módosíthatja az eszközök konfigurációját. MEGJEGYZÉS: A Windows Felhasználói fiókok felügyelete szolgáltatásával növelhető a számítógép biztonsága. A rendszer bizonyos feladatok végrehajtásához, például programok telepítéséhez, alkalmazások futtatásához vagy a Windows beállításainak módosításához kérheti az Ön engedélyét vagy jelszavát is. További információk a Windows súgójában találhatók. 1

8 2 Összetevők 2 2. fejezet Összetevők

9 A termékkel kapcsolatos tájékoztatás Ez a felhasználói kézikönyv olyan funkciókat ír le, amelyek a legtöbb típuson megtalálhatók. Előfordulhat azonban, hogy az Ön számítógépén bizonyos funkciók nem érhetők el. A kijelző összetevői Részegység (1) Belső mikrofonok (2, csak egyes típusokon) Hangrögzítésre szolgál. MEGJEGYZÉS: Néhány modellnél csak egy belső mikrofon van. (2) Webkamera LED-je (csak egyes típusoknál) Folyamatos fény: A beépített kamera használatban van. (3) HP Webkamera LED-je (csak egyes típusoknál) Hangok és videók rögzítése, illetve állóképek készítése. A termékkel kapcsolatos tájékoztatás 3

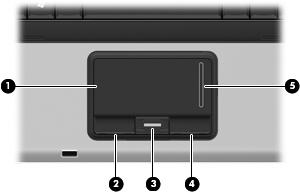

10 A fő kezelőfelület részegységei Érintőtábla Részegység (1) Érintőtábla* A mutató mozgatására és a képernyőn megjelenő elemek kiválasztására és aktiválására szolgál. (2) Érintőtábla bal gombja* Az egér bal gombjával azonos módon működik. (3) Ujjlenyomat-leolvasó (csak egyes típusokon) Lehetővé teszi, hogy jelszó helyett ujjlenyomattal jelentkezzen be a Windows-rendszerbe. (4) Érintőtábla jobb gombja* Az egér jobb gombjával azonos módon működik. (5) Érintőtábla görgető területe Görgetés felfelé és lefelé. *A táblázat a gyári beállításokat tartalmazza. A mutatóeszközök beállításának megtekintéséhez és módosításához válassza a Start > Vezérlőpult > Hardver és hang > Egér parancsot fejezet Összetevők

11 Jelzőfények Részegység (1) Vezeték nélküli kapcsolat LED-jei (2)* Kék: egy beépített vezeték nélküli eszköz, például egy helyi hálózati (WLAN) eszköz, egy HP szélessávú vezeték nélküli modul és/vagy egy Bluetooth eszköz be van kapcsolva. Borostyánsárga: minden vezeték nélküli eszköz ki van kapcsolva. (2) Tápfeszültségjelző LED-ek (2) Világít: a számítógép be van kapcsolva. Villog: a számítógép alvó állapotban van. Szaporán villog: nagyobb áramerősséget biztosító váltakozó áramú adaptert kell csatlakoztatni. Nem világít: a számítógép kikapcsolt vagy hibernált állapotban van. (3) Akkumulátor töltésjelző LED-je Borostyánsárga: Az akkumulátor töltése folyamatban van. Türkiz: az akkumulátor majdnem elérte a maximális töltöttségi szintet. Villogó borostyánsárga: A kizárólagos áramforrásként funkcionáló akkumulátor alacsony töltöttségi szintet ért el. Ha az akkumulátor töltöttségi szintje kritikusan alacsony, az akkumulátor jelzőfény gyorsabb villogásba kezd. Nem világít: ha a számítógép külső áramforráshoz csatlakozik, a jelzőfény kialszik, amikor a számítógép összes akkumulátora feltöltődött. Ha a számítógép nem csatlakozik külsőáramforráshoz, a jelzőfény egészen addig nem világít, amíg az akkumulátor töltöttségi szintje alacsony nem lesz. A fő kezelőfelület részegységei 5

12 Részegység (4) Meghajtó LED Villogó fény: a merevlemez vagy optikai meghajtó írási vagy olvasási műveletet hajt végre. Borostyánsárga (csak egyes típusoknál): a HP 3D DriveGuard ideiglenesen parkolta a merevlemez-meghajtót. (5) Caps lock jelzőfény Világít: a Caps lock be van kapcsolva. (6) Num lock LED Világít: a num lock kapcsoló be van kapcsolva vagy a beágyazott numerikus billentyűzet engedélyezve van. (7) Elnémítás LED Nem világít: a számítógép hangja be van kapcsolva. Világít: a számítógép hangja ki van kapcsolva. (8) Hangerőcsökkentés LED Villog: a felhasználó a hangerőszabályzó zóna segítségével csökkenti a hangszóró hangerejét. (9) Hangerőnövelés LED Villog: a felhasználó a hangerőszabályzó zóna segítségével növeli a hangszóró hangerejét. *A vezeték nélküli kapcsolatok két LED-je ugyanazt az információt jeleníti meg. A vezeték nélküli kapcsolat gombján található LED csak akkor látható, ha a számítógép fedele fel van nyitva. A vezeték nélküli kapcsolat számítógép elején található LEDje mindig látszik, függetlenül attól, hogy a számítógép nyitva vagy zárva van-e. A két tápfeszültségjelző LED ugyanazt az információt jeleníti meg. A bekapcsoló gomb LED-je csak akkor látható, ha a számítógép fedele fel van nyitva. A számítógép elején található működésjelző LED mindig látszik, függetlenül attól, hogy a számítógép nyitva vagy zárva van-e fejezet Összetevők

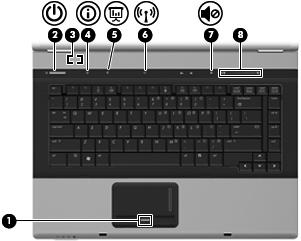

13 Gombok, kapcsolók és az ujjlenyomat-leolvasó Részegység (1) Ujjlenyomat-leolvasó Lehetővé teszi, hogy jelszó helyett ujjlenyomattal jelentkezzen be a Windows-rendszerbe. (2) Bekapcsoló gomb Ha a számítógép ki van kapcsolva, a számítógépet ezzel a gombbal lehet bekapcsolni. Ha a számítógép be van kapcsolva, a gomb megnyomásával hibernálás kezdeményezhető. Ha a számítógép hibernált állapotban van, a gomb rövid megnyomásával ki lehet lépni a hibernált állapotból. Ha a számítógép alvó állapotban van, a gomb rövid megnyomásával ki lehet lépni az alvó állapotból. Ha a számítógép lefagyott, és a Windows kikapcsolási műveletei nem használhatók, a számítógép kikapcsolásához tartsa lenyomva a bekapcsoló gombot legalább 5 másodpercig. Ha többet szeretne tudni a tápellátási beállításokról, kattintson a Start > Vezérlőpult > Rendszer és karbantartás > Energiagazdálkodási lehetőségek ikonra. (3) Saját kijelző kapcsolója Kikapcsolja a képernyőt, ha a képernyő a számítógép bekapcsolt állapotában le van csukva. (4) Az Információ gomb Megnyitja az Info Center ablakot, amely többek között a következő parancsikonokat tartalmazza: HP 3D DriveGuard A számítógép merevlemezét leesésnél és hirtelen mozdulatoknál kikapcsoló szoftver beállításainak ellenőrzésére szolgál. HP Software Setup A merevlemezre gyárilag felmásolt programok telepítése és elérhetővé tétele a felhasználók számára. A fő kezelőfelület részegységei 7

14 Részegység HP Wireless Assistant A vezeték nélküli eszköz be- és kikapcsolására szolgál. MEGJEGYZÉS: A Computer Setup programban letiltott vezeték nélküli eszközöket azonban csak akkor lehet bevagy kikapcsolni a Wireless Assistant programmal, ha először engedélyezi őket a Computer Setup programban. System Information A rendszerrel kapcsolatos alapvető információk, például a memória, a processzorsebesség és a BIOS-verzió megjelenítése. MEGJEGYZÉS: Ha többet szeretne tudni a rendszerről, kattintson a Speciális gombra. User Guides A számítógéppel, például a részegységekkel, a tápellátással, a meghajtókkal, a multimédiás eszközökkel, a biztonsággal és a vezeték nélküli eszközökkel kapcsolatos tudnivalók megjelenítése. MEGJEGYZÉS: A QuickLook 2 konfigurálása után ezt a szolgáltatást az információ gomb megnyomásával érheti el a számítógép kikapcsolt vagy hibernált állapotában. (5) Bemutató gomb A Bemutatóbeállítások ablakot nyitja meg, ahonnan el lehet indítani egy gyakran használt bemutatót, fájlt, programot vagy weblapot. A képernyő beállításai is módosíthatók az optimális megjelenítéshez. (6) Vezeték nélküli adatátvitel gomb A vezeték nélküli eszközök be- és kikapcsolására szolgál, de vezeték nélküli kapcsolat nem teremthető vele. MEGJEGYZÉS: A vezeték nélküli kapcsolat megteremtéséhez be kell állítania egy vezeték nélküli hálózatot vagy csatlakoznia kell egy vezeték nélküli hálózathoz. (7) Elnémító gomb Elnémítja vagy visszaállítja a hangszóró hangját. (8) Hangerőszabályzó zóna A hangszóró hangerejét szabályozza. A hang lehalkításához jobbról balra, felerősítéséhez balról jobbra húzza végig ujját a zónán fejezet Összetevők

15 Billentyűk MEGJEGYZÉS: Az Ön számítógépe kismértékben eltérhet az ábrákon bemutatott számítógépektől. Részegység (1) esc billentyű Az fn billentyűvel együtt lenyomva megjeleníti a rendszerinformációkat. (2) fn billentyű A funkcióbillentyűkkel és az esc billentyűvel együtt lenyomva a gyakran használt rendszerműveletek végrehajtására szolgál. (3) Windows-billentyű A Windows operációs rendszer Start menüjét jeleníti meg. (4) Helyi menü billentyű A mutató alatt lévő elem helyi menüjét jeleníti meg. (5) A beágyazott számbillentyűk használata A külső számbillentyűzet billentyűihez hasonlóan használhatók. (6) Funkcióbillentyűk Az fn billentyűvel együtt lenyomva a gyakran használt rendszerműveletek végrehajtására szolgálnak. A fő kezelőfelület részegységei 9

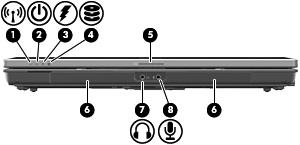

16 Az előlap elemei Részegység (1) Vezeték nélküli adatátvitel LED-je Kék: egy beépített vezeték nélküli eszköz, például egy helyi hálózati (WLAN) eszköz, egy HP szélessávú vezeték nélküli modul és/vagy egy Bluetooth eszköz be van kapcsolva. Borostyánsárga: minden vezeték nélküli eszköz ki van kapcsolva. (2) Működésjelző LED Világít: a számítógép be van kapcsolva. Villog: a számítógép alvó állapotban van. Szaporán villog: nagyobb áramerősséget biztosító váltakozó áramú adaptert kell csatlakoztatni. Nem világít: a számítógép kikapcsolt vagy hibernált állapotban van. (3) Akkumulátor töltésjelző LED-je Borostyánsárga: Az akkumulátor töltése folyamatban van. Türkiz: az akkumulátor majdnem elérte a maximális töltöttségi szintet. Villogó borostyánsárga: A kizárólagos áramforrásként funkcionáló akkumulátor alacsony töltöttségi szintet ért el. Ha az akkumulátor töltöttségi szintje kritikusan alacsony, az akkumulátor jelzőfény gyorsabb villogásba kezd. Nem világít: ha a számítógép külső áramforráshoz csatlakozik, a jelzőfény kialszik, amikor a számítógép összes akkumulátora feltöltődött. Ha a számítógép nem csatlakozik külsőáramforráshoz, a jelzőfény egészen addig nem világít, amíg az akkumulátor töltöttségi szintje alacsony nem lesz. (4) Meghajtó LED Villogó fény: a merevlemez vagy optikai meghajtó írási vagy olvasási műveletet hajt végre. Borostyánsárga (csak egyes típusoknál): a HP 3D DriveGuard ideiglenesen parkolta a merevlemez-meghajtót. (5) A képernyő kioldóretesze A számítógép felnyitásakor használatos. (6) Hangszórók (2) Hang kibocsátására szolgál fejezet Összetevők

17 Részegység (7) Hangkimeneti aljzat (fejhallgatóaljzat) Kiegészítő sztereó hangszórók, fejhallgató, fülhallgató, mikrofonos fejhallgató és televízió-hangszóró csatlakoztatása esetén hang játszható le vele. MEGJEGYZÉS: Ha eszköz csatlakozik a fejhallgató aljzathoz, a számítógép beépített hangszórói nem működnek. (8) Hangbemeneti aljzat (mikrofonaljzat) Kiegészítő számítógépes fejhallgatóhoz tartozó mikrofon, illetve sztereó és monó mikrofon csatlakoztatására szolgál. Az előlap elemei 11

18 A hátlapon lévő részegységek MEGJEGYZÉS: Tekintse meg azt az ábrát, amely a legjobban hasonlít az Ön számítógépére. Részegység (1) Biztonsági kábelzár nyílás Külön megvásárolható biztonsági kábel rögzíthető vele a számítógéphez. MEGJEGYZÉS: A biztonsági kábel a számítógép védelmét szolgálja, de nem feltétlenül akadályozza meg a számítógép nem rendeltetésszerű használatát és eltulajdonítását. (2) RJ-11 (modem) csatlakozó Modemkábel csatlakoztatására használható. (3) RJ-45 (hálózati) csatlakozó Hálózati kábel csatlakoztatására szolgál. (4) külső monitor port Külső VGA monitor és projektor csatlakoztatására szolgál. (5) S-Video kimeneti aljzat Opcionális S-Video-eszköz, például televízió, videolejátszó, videokamera, írásvetítő vagy videodigitalizáló kártya csatlakoztatására szolgál. Részegység (1) RJ-45 (hálózati) csatlakozó Hálózati kábel csatlakoztatására szolgál. (2) Külső monitor portja Külső VGA monitor és projektor csatlakoztatására szolgál. (3) S-Video kimeneti aljzat Opcionális S-Video-eszköz, például televízió, videolejátszó, videokamera, írásvetítő vagy videodigitalizáló kártya csatlakoztatására szolgál fejezet Összetevők

19 Jobb oldali összetevők MEGJEGYZÉS: Tekintse meg azt az ábrát, amely a legjobban hasonlít az Ön számítógépére. Részegység (1) Memóriakártya-olvasó (csak egyes típusokon) A következő digitális kártyaformátumok használatát teszi lehetővé: Memory Stick Memory Stick Pro MultiMediaCard MultiMediaCard Plus Secure Digital memóriakártya Secure Digital nagykapacitású memóriakártya xd-picture kártya xd-picture kártya, H típus xd-picture kártya, M típus (2) USB-portok (2, csak egyes típusokon) Kiegészítő USB-eszközök csatlakoztatására használható. (3) Optikai meghajtó Optikai lemez olvasására szolgál. (4) Soros port (csak egyes típusokon) Külön beszerezhető eszköz, például modem, egér vagy nyomtató csatlakoztatható vele. Jobb oldali összetevők 13

20 Részegység (1) Memóriakártya-olvasó (csak egyes típusokon) A következő digitális kártyaformátumok használatát teszi lehetővé: Memory Stick Memory Stick Pro MultiMediaCard MultiMediaCard Plus Secure Digital memóriakártya Secure Digital nagykapacitású memóriakártya xd-picture kártya xd-picture kártya, H típus xd-picture kártya, M típus (2) USB-portok (2, csak egyes típusokon) Kiegészítő USB-eszközök csatlakoztatására használható. (3) Optikai meghajtó Optikai lemez olvasására szolgál. (4) RJ-11 (modem) csatlakozó Modemkábel csatlakoztatására használható. (5) Biztonsági kábel nyílása Külön megvásárolható biztonsági kábel rögzíthető vele a számítógéphez. MEGJEGYZÉS: A biztonsági kábel funkciója az elriasztás, a kábel nem feltétlenül képes megakadályozni a számítógép eltulajdonítását fejezet Összetevők

21 Bal oldali részegységek Részegység (1) Tápellátás csatlakozó Váltakozó áramú adapter csatlakozatására szolgál. (2) Szellőzőnyílás Lehetővé teszi a levegő keringetését a belső alkatrészek hűtéséhez. MEGJEGYZÉS: A számítógépben lévő ventilátor automatikusan bekapcsol, hogy hűtse a belső alkatrészeket és meggátolja a túlmelegedést. Az, hogy az átlagos használat során a ventilátor beés kikapcsol, nem rendellenes jelenség. (3) USB-portok (2) Kiegészítő USB-eszközök csatlakoztatására használható. (4) 1394-es port (csak egyes típusoknál) Külön beszerezhető IEEE 1394 vagy 1394a szabványú eszköz, például kamera csatlakoztatható vele. (5) ExpressCard slot (ExpessCard-bővítőhely) Opcionális ExpressCard kártyák behelyezését teszi lehetővé. Bal oldali részegységek 15

22 Alul lévő összetevők Részegység (1) Akkumulátorrekesz Az akkumulátor elhelyezésére szolgál. (2) Akkumulátorkioldó retesz Az akkumulátor akkumulátorrekeszből való kivételére szolgál. (3) SIM-illesztőhely (csak egyes típusokon) Vezeték nélküli szolgáltatáshoz kapcsolódó előfizetői azonosító modult (SIM-kártyát) tartalmaz. A SIM-illesztőhely az akkumulátorrekesz belsejében található. (4) Kiegészítő akkumulátor csatlakozója Opcionális tartalékakkumulátor csatlakoztatására használható. (5) Szellőzőnyílások (5) Lehetővé teszik a levegő keringetését a belső alkatrészek hűtéséhez. MEGJEGYZÉS: A számítógépben lévő ventilátor automatikusan bekapcsol a belső alkatrészek hűtéséhez és a túlmelegedés meggátolásához. Nem rendellenes, hogy az átlagos használat során a ventilátor be- és kikapcsol. (6) Bővítő memóriamodul-rekesz A memória-bővítőhelyet és a WLAN modult tartalmazza. (7) Bluetooth-rekesz (csak egyes típusokon) Bluetooth-eszközt tartalmaz. VIGYÁZAT! Ha szeretné elkerülni a rendszer lefagyását vagy a figyelmeztető üzenetek megjelenítését, csak olyan WLANmodullal cserélje ki az eszközt, amelyet az Ön országában/ térségében érvényes hatósági szabályozások engedélyeznek. Ha az eszköz cseréje után figyelmeztető üzenet jelenik meg, távolítsa el az eszközt, hogy helyreállítsa a működést, és forduljon a vevőszolgálathoz a Súgó és támogatás szolgáltatáson keresztül. (8) Merevlemezrekesz A merevlemez elhelyezésére szolgál. (9) Elsődleges memóriamodul A billentyűzet alatt található, és a számítógép teteje felől érhető el. (10) Dokkolócsatlakozó (csak egyes típusokon) Külön beszerezhető dokkolóeszköz csatlakoztatására használható fejezet Összetevők

23 Antennák vezeték nélküli kapcsolathoz (csak egyes típusoknál) Egyes számítógéptípusoknál legalább két antenna küldi és fogadja egy vagy több vezeték nélküli eszköz jeleit. Ezek az antennák a számítógépen belül találhatók. MEGJEGYZÉS: környezetét. Az optimális adattovábbítás érdekében hagyja szabadon az antennák közvetlen A vezeték nélküli eszközökre vonatkozó szabályozásokról a Jogi, biztonsági és környezetvédelmi tudnivalók című útmutatónak az Ön országára/térségére érvényes részében tájékozódhat. Ezek a tudnivalók a súgóban találhatók. Antennák vezeték nélküli kapcsolathoz (csak egyes típusoknál) 17

24 További hardver-összetevők Részegység (1) Tápkábel* A váltakozó áramú adapter váltakozó áramú elektromos aljzathoz történő csatlakozatására szolgál. (2) Akkumulátor* A számítógép energiaellátását biztosítja, amikor az nem csatlakozik külső áramforráshoz. (3) Váltakozó áramú tápegység A váltakozó áram egyenárammá való átalakítására szolgál. (4) Modemkábel (csak egyes típusokon)* A belső modemet egy RJ-11 telefonos aljzathoz vagy az országra jellemző modemadapterhez csatlakoztatja. (5) Országra/térségre jellemző modemkábeladapter (csak egyes típusokon)* Átalakító a modemkábel és a nem RJ-11 típusú telefonos csatlakozó között. *A modemkábelek, modemkábel-adapterek, akkumulátorok és tápkábelek kinézete térségenként és országonként eltérő lehet fejezet Összetevők

25 3 Címkék A számítógépen elhelyezett címkék olyan információt tartalmaznak, amely az esetleges rendszerproblémák megoldásában, illetve külföldi utazás során nyújthat segítséget: A szervizcímke fontos adatokat tartalmaz, például a következőket: Terméknév (1). Ez a terméknév, amely a hordozható számítógép elején található. Sorozatszám (s/n) (2). Ez az egyes termékek egyedi azonosítására szolgáló karakterlánc. Cikkszám/termékszám (p/n) (3). Ebből a számból a termék hardverösszetevőivel kapcsolatos adatok olvashatók ki. A cikkszám segít a szerelőnek annak a megállapításában, hogy milyen összetevőkre és alkatrészekre van szükség. Modellszám (4). Ez a szám segít a hordozható számítógéphez kapcsolódó dokumentumok, illesztőprogramok és támogatási információk azonosításában. Jótállási idő (5). A számítógépre vonatkozó jótállási időtartamot határozza meg. Tartsa kéznél ezeket az adatokat, amikor segítséget kér a vevőszolgálattól. A szervizcímke a számítógép alján található. Microsoft eredetiséget igazoló tanúsítvány A Windows termékazonosító kulcsát tartalmazza. A termékazonosító kulcsra az operációs rendszer frissítésekor és hibáinak elhárításakor lehet szükség. Ez a tanúsítvány a számítógép aljára van ragasztva. Hatósági előírásokkal kapcsolatos címke a számítógépre vonatkozó hatósági előírásokkal kapcsolatos információt tartalmazza. A szabályozási címke a számítógép alján található. Modemengedély-címke a modemmel kapcsolatos szabályozási információt, valamint néhány olyan ország hatósági engedélyeinek listáját tartalmazza, ahol a modem használata engedélyezett. Erre az információra külföldi utazás során lehet szüksége. A modem tanúsítványa a memóriamodul rekeszének belsejébe van ragasztva. Vezeték nélküli eszközök hitelesítő címkéi (csak bizonyos modelleknél) a vezeték nélküli eszközökkel kapcsolatos információk, valamint néhány olyan ország ezen eszközökkel kapcsolatos hatósági előírásai és engedélyei, ahol az eszközök használata engedélyezett. Az opcionális eszköz vezeték nélküli helyi hálózati (WLAN) eszköz, HP szélessávú vezeték nélküli modul vagy egy opcionális Bluetooth eszköz lehet. Amennyiben a számítógépben egy vagy több 19

26 vezeték nélküli eszköz található, a számítógépen megtalálhatók az ilyen címkék is. Erre az információra külföldi utazás során lehet szüksége. A vezeték nélküli eszközök tanúsítványai a memóriamodul rekeszének belsejébe vannak ragasztva. SIM (előfizető-azonosító modul) címke (csak egyes típusokon) a SIM modul ICCID azonosítóját (Integrated Circuit Card Identifier integrált áramkörös kártya azonosító) tartalmazza. Ez a címke az akkumulátorrekesz belsejében található. A HP szélessávú vezeték nélküli modul sorozatszám-címkéje (csak egyes típusokon) a HP szélessávú vezeték nélkül modul sorozatszáma olvasható rajta. Ez a címke az akkumulátorrekesz belsejében található fejezet Címkék

27 Tárgymutató Jelek és számok 1394-es port, azonosítás 15 A akkumulátor helye 18 akkumulátor jelzőfény helye 5, 10 akkumulátorkioldó reteszek, azonosítás 16 akkumulátorrekesz 16, 19 antennák 17 B bekapcsológomb, azonosítás 7 belső mikrofonok, azonosítás 3 bemutató gomb, azonosítás 8 billentyűk billentyűzet 9 esc 9 fn 9 funkció 9 Windows-alkalmazások 9 Windows embléma 9 biztonsági kábel befűzőnyílása, azonosítás 12 biztonsági kábel nyílása, azonosítás 14 Bluetooth címke 20 Bluetooth-rekesz, azonosítás 16 bővítőhelyek ExpressCard 15 memóriabővítő-modul 16 Memóriakártya-olvasó 13, 14 C caps lock LED, azonosítás 6 címkék Bluetooth 20 előírások 19 HP szélessávú vezeték nélküli modul 20 Microsoft eredetiséget igazoló tanúsítvány 19 modemengedély 19 SIM 20 szervizcímke 19 vezeték nélküli eszköz hitelesítése 20 WLAN 20 CS csatlakozó, tápellátás 15 csatlakozók hangbemeneti (mikrofon) 11 hangkimeneti aljzat (fejhallgatóaljzat) 11 RJ-11 (modem) 12, 14 RJ-45 (hálózati 12 S-Video kimenet 12 D dokkolócsatlakozó helye 16 E egyéb jogi tudnivalók előírásokat tartalmazó címke 19 modemengedély-címke 19 vezeték nélküli eszközök hitelesítő címkéi 20 elnémítás LED, azonosítás 6 elnémító gomb, azonosítás 8 Eredetiséget igazoló címke 19 érintőtábla görgetőterület 4 Érintőtábla azonosítás 4 gombok 4 esc billentyű helye 9 ExpressCard nyílása, azonosítás 15 F fejhallgató 11 fejhallgatóaljzat (hangkimeneti aljzat) 11 fn billentyű helye 9 funkcióbillentyűk, azonosítás 9 fülhallgató 11 G gombok bekapcsolás 7 bemutató 8 Érintőtábla 4 hangnémítás 8 információ 7 vezeték nélküli adatátvitel 8 görgetőterület, érintőtábla 4 H hangbemeneti aljzat (mikrofonaljzat) helye 11 hangerőcsökkentés LED, azonosítás 6 hangerőnövelés LED, azonosítás 6 hangerőszabályzó zóna, azonosítás 8 hangkimeneti aljzat (fejhallgatóaljzat) helye 11 hangszórók helye 10 helyi menü billentyű, azonosítás 9 helyi menü billentyű, Windows 9 HP szélessávú vezeték nélküli modul címkéje 20 Tárgymutató 21

28 I IEEE 1394 port, azonosítás 15 információ gomb, azonosítás 7 K kamera helye 3 kamera LED, azonosítás 3 képernyő kioldóretesze, azonosítás 10 kiegészítő akkumulátor csatlakozója, azonosítás 16 kioldó retesz, akkumulátor 16 külső monitor portja, azonosítás 12 L LED-ek akkumulátor 5, 10 áramellátás 5, 10 caps lock 6 hangerőcsökkentés 6 hangerőnövelés 6 hangnémítás 6 meghajtó 6, 10 némítás 6 num lock 6 vezeték nélküli adatátvitel 5, 10 webkamera 3 M meghajtó LED, azonosítás 6, 10 memóriakártya-olvasó, azonosítás 13, 14 memóriamodul-rekesz helye 16 merevlemezmeghajtó-rekesz, azonosítás 16 Microsoft eredetiséget igazoló címke 19 mikrofonaljzat (hangbemeneti aljzat) 11 mikrofonok, belső, azonosítás 3 modemengedély-címke 19 monitor portja, külső 12 működésjelző LED-ek helye 10 N num lock LED, azonosítás 6 NY nyílások biztonsági kábel 14 O operációs rendszer Microsoft eredetiséget igazoló címke 19 termékazonosító kulcs 19 optikai meghajtó, azonosítás 13, 14 P portok külső monitor 12 soros 13 USB 13, 14, 15 R rekesz, memóriabővítő-modul 16 rekeszek akkumulátor 16, 19 merevlemez-meghajtó 16 részegységek alsó rész 16 bal oldal 15 előlap 10 fő kezelőfelület 4 hátlap 12 jobb oldal 13 képernyő 3 további hardver 18 retesz, akkumulátorkioldó 16 RJ-11 (modem) csatlakozó, azonosítás 12, 14 RJ-45 (hálózati) csatlakozó, azonosítás 12 S SIM címke 20 SIM-illesztőhely, azonosítás 16 soros port helye 13 sorozatszám, számítógép 19 S-Video kimeneti aljzat, azonosítás 12 SZ számbillentyűzet, billentyűk helye 9 szellőzőnyílások helye 15, 16 szervizcímke 19 T tápellátás csatlakozó helye 15 tápfeszültségjelző LED-ek helye 5 tápkábel, azonosítás 18 tápkábel, hálózati 18 Termékazonosító kulcs 19 terméknév és termékszám, számítógép 19 U ujjlenyomat-leolvasó, azonosítás 4, 7 USB-portok, azonosítás 15 USB-portok helye 13, 14 utazás a számítógéppel modemengedély-címke 19 vezeték nélküli eszközök hitelesítő címkéi 20 V váltakozó áramú adapter helye 18 vezeték nélküli adatátvitel gomb, azonosítás 8 vezeték nélküli antennák 17 vezeték nélküli átvitel LED-je, azonosítás 5, 10 vezeték nélküli eszközök, hitelesítő címke 20 W webkamera helye 3 webkamera LED-je, azonosítás 3 Windows-billentyű, azonosítás 9 WLAN címke 20 WLAN-eszköz 20 WLAN-modul rekesze, azonosítás Tárgymutató
