1 A hordozható számítógép bemutatása Felhasználói útmutató

2 Copyright 2008 Hewlett-Packard Development Company, L.P. A Windows elnevezés a Microsoft Corporation Amerikai Egyesült Államokban bejegyzett kereskedelmi védjegye. A Bluetooth jelölés a jogtulajdonos kereskedelmi védjegye, amelyet a Hewlett- Packard Company licencmegállapodás keretében használ. Az SD embléma az embléma tulajdonosának védjegye. Az itt található információ értesítés nélkül változhat. A HP termékeire és szolgáltatásaira kizárólag az adott termékhez vagy szolgáltatáshoz mellékelt nyilatkozatokban kifejezetten vállalt jótállás vonatkozik. Az itt leírtak nem jelentenek további jótállást. A HP nem vállal felelősséget a jelen dokumentumban esetleg előforduló technikai vagy szerkesztési hibákért és hiányosságokért. Első kiadás: június A kiadvány cikkszáma:

3 Biztonsági figyelmeztetés FIGYELEM! A számítógép túlmelegedése vagy egyéb hőhatás miatt bekövetkező károk veszélyének csökkentése érdekében ne helyezze a számítógépet az ölébe, és ne takarja el a szellőzőnyílásokat. A számítógépet csak kemény, sík felületen használja. Ügyeljen rá, hogy sem valamilyen szilárd tárgy, például a készülék mellett lévő nyomtató, sem puha tárgy, például párna, szőnyeg vagy rongy ne gátolja meg a levegő áramlását. Ne hagyja, hogy az egyenáramú tápegység működés közben hozzáérjen a bőréhez vagy más puha felülethez, például párnához, szőnyeghez vagy rongyhoz. A számítógép és a váltakozó áramú adapter eleget tesz az érinthető felületek hőmérsékletére vonatkozó IEC60950 jelzésű nemzetközi szabványban rögzített előírásoknak. iii

4 iv Biztonsági figyelmeztetés

5 Tartalomjegyzék 1 A hardver azonosítása 2 Összetevők A termékkel kapcsolatos tájékoztatás... 3 A kijelző összetevői... 4 A fő kezelőfelület részegységei... 5 Érintőtábla... 5 Jelzőfények... 6 Gombok, kapcsolók és az ujjlenyomat-leolvasó... 8 Billentyűk Az előlap elemei A hátlapon lévő részegységek Jobb oldali összetevők Bal oldali részegységek Alul lévő összetevők Antennák vezeték nélküli kapcsolathoz (csak egyes típusoknál) További hardver-összetevők Címkék Tárgymutató v

6 vi

7 1 A hardver azonosítása A számítógépbe telepített hardverek listáját a következő lépések végrehajtásával tekintheti meg: 1. Válassza a Start > Sajátgép parancsot. 2. A bal oldali Rendszerműveletek ablakban válassza a Rendszerinformáció megjelenítése lehetőséget. 3. Kattintson a Hardver lap > Eszközkezelő gombjára. Az Eszközkezelő segítségével új hardvert is hozzáadhat, illetve módosíthatja az eszközök konfigurációját. 1

8 2 Összetevők 2 2. fejezet Összetevők

9 A termékkel kapcsolatos tájékoztatás Ez a felhasználói kézikönyv olyan funkciókat ír le, amelyek a legtöbb típuson megtalálhatók. Előfordulhat azonban, hogy az Ön számítógépén bizonyos funkciók nem érhetők el. A termékkel kapcsolatos tájékoztatás 3

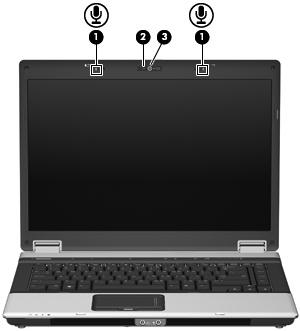

10 A kijelző összetevői Részegység (1) Integrált mikrofonok (2) (csak egyes típusokon) Hangrögzítés. MEGJEGYZÉS: mikrofont. Egyes típusok tartalmaznak egy integrált (2) Webkamerafény (csak egyes típusoknál) Folyamatos fény: A beépített kamera használatban van. (3) HD webkamera (csak egyes típusokon) Hangot és videót, illetve állóképeket rögzít fejezet Összetevők

11 A fő kezelőfelület részegységei Érintőtábla Részegység (1) Érintőtábla* A mutató mozgatására és a képernyőn megjelenő elemek kiválasztására és aktiválására szolgál. (2) Érintőtábla bal gombja* Az egér bal gombjával azonos módon működik. (3) Ujjlenyomat-olvasó (csak egyes típusokon) Lehetővé teszi, hogy jelszó helyett ujjlenyomattal jelentkezzen be a Windows rendszerbe. (4) Érintőtábla jobb gombja* Az egér jobb gombjával azonos módon működik. (5) Érintőtábla görgető területe Görgetés felfelé és lefelé. *A táblázat a gyári beállításokat tartalmazza. A mutatóeszközök beállításának megtekintéséhez és módosításához válassza a Start > Vezérlőpult > Nyomtatók és más hardverek > Egér lehetőséget. A fő kezelőfelület részegységei 5

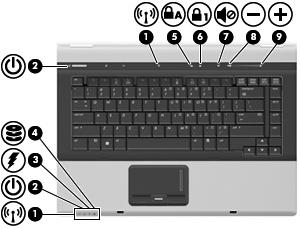

12 Jelzőfények Részegység (1) Vezeték nélküli kapcsolat LED-jei (2)* Kék: egy beépített vezeték nélküli eszköz, például egy helyi hálózati (WLAN) eszköz, a HP szélessávú vezeték nélküli modul és/vagy egy Bluetooth eszköz be van kapcsolva. Borostyánsárga: minden vezeték nélküli eszköz ki van kapcsolva. (2) Tápfeszültségjelző LED-ek (2) Világít: a számítógép be van kapcsolva. Villogó fény: a számítógép készenléti állapotban van. Szaporán villog: nagyobb áramerősséget biztosító váltakozó áramú adaptert kell csatlakoztatni. Nem világít: a számítógép kikapcsolt vagy hibernált állapotban van. (3) Akkumulátor töltésjelző LED-je Borostyánsárga: Az akkumulátor töltése folyamatban van. Türkiz: az akkumulátor majdnem elérte a maximális töltöttségi szintet. Villogó borostyánsárga: A kizárólagos áramforrásként funkcionáló akkumulátor alacsony töltöttségi szintet ért el. Ha az akkumulátor töltöttségi szintje kritikusan alacsony, az akkumulátor jelzőfény gyorsabb villogásba kezd. Nem világít: ha a számítógép külső áramforráshoz csatlakozik, a jelzőfény kialszik, amikor a számítógép összes akkumulátora feltöltődött. Ha a számítógép nem csatlakozik külsőáramforráshoz, a jelzőfény egészen addig nem világít, amíg az akkumulátor töltöttségi szintje alacsony nem lesz fejezet Összetevők

13 Részegység (4) Meghajtó LED Villogó fény: a merevlemez vagy optikai meghajtó írási vagy olvasási műveletet hajt végre. Borostyánsárga (csak egyes típusoknál): a HP 3D DriveGuard ideiglenesen parkolta a merevlemez-meghajtót. (5) Caps lock jelzőfény Világít: a Caps lock be van kapcsolva. (6) Num lock LED Világít: a num lock kapcsoló be van kapcsolva vagy a beágyazott numerikus billentyűzet engedélyezve van. (7) Elnémítás LED Nem világít: a számítógép hangja be van kapcsolva. Világít: a számítógép hangja ki van kapcsolva. (8) Hangerőcsökkentés LED Villog: a felhasználó a hangerőszabályzó zóna segítségével csökkenti a hangszóró hangerejét. (9) Hangerőnövelés LED Villog: a felhasználó a hangerőszabályzó zóna segítségével növeli a hangszóró hangerejét. *A vezeték nélküli kapcsolatok 2 LED-je ugyanazt az információt jeleníti meg. A vezeték nélküli kapcsolat gombján található LED csak akkor látható, ha a számítógép fedele fel van nyitva. A vezeték nélküli kapcsolat számítógép elején található LEDje mindig látszik, függetlenül attól, hogy a számítógép nyitva vagy zárva van-e. A 2 tápfeszültségjelző LED ugyanazt az információt jeleníti meg. A bekapcsoló gomb LED-je csak akkor látható, ha a számítógép fedele fel van nyitva. A számítógép elején található LED mindig látszik, függetlenül attól, hogy a számítógép nyitva vagy zárva van-e. A fő kezelőfelület részegységei 7

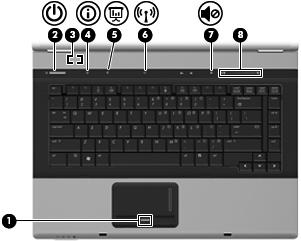

14 Gombok, kapcsolók és az ujjlenyomat-leolvasó Részegység (1) Ujjlenyomat-leolvasó Lehetővé teszi, hogy jelszó helyett ujjlenyomattal jelentkezzen be a Windows-rendszerbe. (2) Bekapcsoló gomb Ha a számítógép ki van kapcsolva, a számítógépet ezzel a gombbal lehet bekapcsolni. Ha a számítógép be van kapcsolva, a gomb megnyomásával hibernálás kezdeményezhető. Ha a számítógép hibernált állapotban van, a gomb rövid megnyomásával ki lehet lépni a hibernált állapotból. Ha a számítógép készenléti állapotban van, a gomb rövid megnyomásával ki lehet lépni a készenléti állapotból. Ha a számítógép lefagyott, és a Windows kikapcsolási műveletei nem használhatók, a számítógép kikapcsolásához tartsa lenyomva a bekapcsoló gombot legalább 5 másodpercig. Ha többet szeretne tudni a tápellátási beállításokról, kattintson a Start > Vezérlőpult > Teljesítmény és karbantartás > Energiagazdálkodási lehetőségek ikonra. (3) Saját kijelző kapcsolója Kikapcsolja a képernyőt, ha a képernyő a számítógép bekapcsolt állapotában le van csukva. (4) Az Információ gomb Elindítja az Info Center alkalmazást, amely gyorsbilentyűket biztosít, többek között a következőket: HP 3D DriveGuard Azon szoftver beállításait vezérli, amely a számítógép leejtése vagy áthelyezése esetén a meghajtó parkolásával védi a merevlemezt. HP Software Setup Előre betöltött alkalmazásokat telepít, hogy a felhasználók hozzáférhessenek azokhoz fejezet Összetevők

15 Részegység HP Wireless Assistant Be- vagy kikapcsolja a vezeték nélküli eszközöket. MEGJEGYZÉS: A Computer Setup programban letiltott vezeték nélküli eszközöket azonban csak akkor lehet bevagy kikapcsolni a Wireless Assistant programmal, ha újra engedélyezi őket a Computer Setup programban. System Information (Rendszerinformációk) Leírja a számítógép memóriáját, processzorsebességét, BIOS-át (basic input-output system, alapvető be- és kimeneti rendszer) és egyéb fontos információit. MEGJEGYZÉS: A rendszer részletesebb információinak megtekintéséhez kattintson az Advanced (Speciális) gombra. Felhasználói útmutatók Részletes adatokat nyújt a számítógépről, annak összetevőiről, az áramellátás, a meghajtók, a multimédia, a biztonsági és a vezeték nélküli szolgáltatásokról. MEGJEGYZÉS: A QuickLook2 konfigurálása után a szolgáltatás az információ gomb megnyomásával nyitható meg a számítógép kikapcsolt vagy hibernált állapotában. (5) Bemutató gomb Megnyitja a Presentation Options (Bemutató beállításai) ablakot, ahol elindíthat egy gyakran használt bemutatót, fájlt, programot vagy webhelyet. A megjelenítés beállításait is beállíthatja az optimális betekintéshez. (6) Vezeték nélküli adatátvitel gomb A vezeték nélküli eszközök be- és kikapcsolása. Vezeték nélküli kapcsolat nem teremthető vele. MEGJEGYZÉS: A vezeték nélküli kapcsolat megteremtéséhez beállított vezeték nélküli hálózat szükséges. (7) Elnémító gomb Elnémítja vagy visszaállítja a hangszóró hangját. (8) Hangerőszabályzó zóna A hangszóró hangerejét állítja be. A hang lehalkításához jobbról balra, felerősítéséhez balról jobbra húzza végig ujját a zónán. A fő kezelőfelület részegységei 9

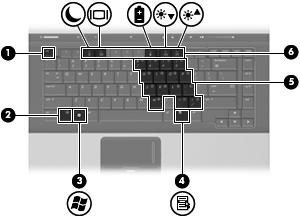

16 Billentyűk MEGJEGYZÉS: Az Ön számítógépe kismértékben eltérhet az ábrákon bemutatott számítógépektől. Részegység (1) esc billentyű Az fn billentyűvel együtt lenyomva megjeleníti a rendszerinformációkat. (2) fn billentyű A funkcióbillentyűkkel és az esc billentyűvel együtt lenyomva a gyakran használt rendszerműveletek végrehajtására szolgál. (3) Windows-billentyű A Windows operációs rendszer Start menüjét jeleníti meg. (4) Helyi menü billentyű A mutató alatt lévő elem helyi menüjét jeleníti meg. (5) A beágyazott számbillentyűk használata A külső számbillentyűzet billentyűihez hasonlóan használhatók. (6) Funkcióbillentyűk Az fn billentyűvel együtt lenyomva a gyakran használt rendszerműveletek végrehajtására szolgálnak fejezet Összetevők

17 Az előlap elemei Részegység (1) Vezeték nélküli adatátvitel LED-je Kék: egy beépített vezeték nélküli eszköz, például egy helyi hálózati (WLAN) eszköz, a HP szélessávú vezeték nélküli modul és/vagy egy Bluetooth eszköz be van kapcsolva. Borostyánsárga: minden vezeték nélküli eszköz ki van kapcsolva. (2) Tápfeszültségjelző LED Világít: a számítógép be van kapcsolva. Villogó fény: a számítógép készenléti állapotban van. Szaporán villog: nagyobb áramerősséget biztosító váltakozó áramú adaptert kell csatlakoztatni. Nem világít: a számítógép kikapcsolt vagy hibernált állapotban van. (3) Akkumulátor töltésjelző LED-je Borostyánsárga: Az akkumulátor töltése folyamatban van. Türkiz: az akkumulátor majdnem elérte a maximális töltöttségi szintet. Villogó borostyánsárga: A kizárólagos áramforrásként funkcionáló akkumulátor alacsony töltöttségi szintet ért el. Ha az akkumulátor töltöttségi szintje kritikusan alacsony, az akkumulátor jelzőfény gyorsabb villogásba kezd. Nem világít: ha a számítógép külső áramforráshoz csatlakozik, a jelzőfény kialszik, amikor a számítógép összes akkumulátora feltöltődött. Ha a számítógép nem csatlakozik külsőáramforráshoz, a jelzőfény egészen addig nem világít, amíg az akkumulátor töltöttségi szintje alacsony nem lesz. (4) Meghajtó LED Villogó fény: a merevlemez vagy optikai meghajtó írási vagy olvasási műveletet hajt végre. Borostyánsárga (csak egyes típusoknál): a HP 3D DriveGuard ideiglenesen parkolta a merevlemez-meghajtót. (5) A képernyő kioldóretesze A számítógép felnyitásakor használatos. (6) Hangszórók (2) Hang kibocsátására szolgál. Az előlap elemei 11

18 Részegység (7) Hangkimeneti (fejhallgató-) aljzat Kiegészítő sztereó hangszórók, fejhallgató, fülhallgató, mikrofonos fejhallgató és televízió-hangszóró csatlakoztatása esetén hang játszható le vele. MEGJEGYZÉS: Ha eszköz csatlakozik a fejhallgató aljzathoz, a számítógép hangszórói nem működnek. (8) Hangbemeneti (mikrofon) aljzat Kiegészítő számítógépes fejhallgatóhoz tartozó mikrofon, illetve sztereó és monó mikrofon csatlakoztatására szolgál fejezet Összetevők

19 A hátlapon lévő részegységek MEGJEGYZÉS: Tekintse meg azt az ábrát, amely a legjobban hasonlít az Ön számítógépére. Részegység (1) Biztonsági kábelzár nyílás Külön megvásárolható biztonsági kábel csatlakoztatható vele a számítógéphez. MEGJEGYZÉS: A biztonsági kábel a számítógép védelmét szolgálja, de nem feltétlenül akadályozza meg a számítógép nem rendeltetésszerű használatát és eltulajdonítását. (2) RJ-11 (modem) csatlakozó Modemkábel csatlakoztatására használható. (3) RJ-45 (hálózati) csatlakozó Hálózati kábel csatlakoztatására szolgál. (4) külső monitor port Külső VGA monitor és projektor csatlakoztatására szolgál. (5) S-Video kimeneti csatlakozó Opcionális S-Video-eszköz, például televízió, videolejátszó, videokamera, írásvetítő vagy videodigitalizáló kártya csatlakoztatására szolgál. Részegység (1) RJ-45 (hálózati) csatlakozó Hálózati kábel csatlakoztatására szolgál. (2) Külső monitor portja Külső VGA monitor és projektor csatlakoztatására szolgál. (3) S-Video kimeneti csatlakozó Opcionális S-Video-eszköz, például televízió, videolejátszó, videokamera, írásvetítő vagy videodigitalizáló kártya csatlakoztatására szolgál. A hátlapon lévő részegységek 13

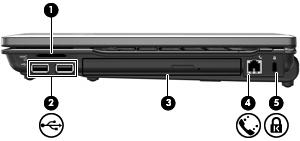

20 Jobb oldali összetevők MEGJEGYZÉS: Tekintse meg azt az ábrát, amely a legjobban hasonlít az Ön számítógépére. Részegység (1) Memóriakártya-olvasó (csak egyes típusokon) A következő digitális kártyaformátumok használatát teszi lehetővé: Memory Stick Memory Stick Pro MultiMediaCard MultiMediaCard Plus Secure Digital memóriakártya Secure Digital nagykapacitású memóriakártya xd-picture kártya xd-picture kártya H típus xd-picture kártya M típus (2) USB-portok (2, csak egyes típusokon) Kiegészítő USB-eszközök csatlakoztatására használható. (3) Optikai meghajtó Optikai lemez olvasására szolgál. (4) Soros port (csak egyes típusokon) Külön beszerezhető eszköz, például modem, egér vagy nyomtató csatlakoztatható vele fejezet Összetevők

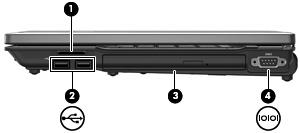

21 Részegység (1) Memóriakártya-olvasó (csak egyes típusokon) A következő digitális kártyaformátumok használatát teszi lehetővé: Memory Stick Memory Stick Pro MultiMediaCard MultiMediaCard Plus Secure Digital memóriakártya Secure Digital nagykapacitású memóriakártya xd-picture kártya xd-picture kártya H típus xd-picture kártya M típus (2) USB-portok (2, csak egyes típusokon) Kiegészítő USB-eszközök csatlakoztatására használható. (3) Optikai meghajtó Optikai lemez olvasására szolgál. (4) RJ-11 (modem) csatlakozó Modemkábel csatlakoztatására használható. (5) Biztonsági kábelzár nyílás Külön megvásárolható biztonsági kábel csatlakoztatható vele a számítógéphez. MEGJEGYZÉS: A biztonsági kábel funkciója az elriasztás, de nem feltétlenül képes megakadályozni a számítógép eltulajdonítását. Jobb oldali összetevők 15

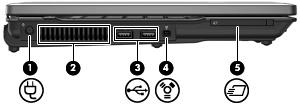

22 Bal oldali részegységek Részegység (1) Tápellátás csatlakozó Váltakozó áramú adapter csatlakozatására szolgál. (2) Szellőzőnyílás Lehetővé teszi a levegő keringetését a belső alkatrészek hűtéséhez. MEGJEGYZÉS: A számítógépben lévő ventilátor automatikusan bekapcsol, hogy hűtse a belső alkatrészeket és meggátolja a túlmelegedést. Az, hogy az átlagos használat során a ventilátor beés kikapcsol, nem rendellenes jelenség. (3) USB-portok (2) Kiegészítő USB-eszközök csatlakoztatására használható. (4) 1394-es port (csak egyes típusoknál) Külön beszerezhető IEEE 1394 vagy 1394a szabványú eszköz, például kamera csatlakoztatható vele. (5) ExpressCard slot (ExpessCard-bővítőhely) Opcionális ExpressCard kártyák behelyezését teszi lehetővé fejezet Összetevők

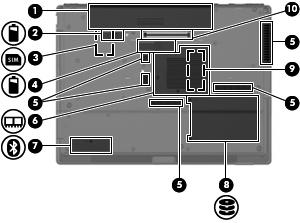

23 Alul lévő összetevők Részegység (1) Akkumulátorrekesz Az akkumulátor elhelyezésére szolgál. (2) Akkumulátor kioldóretesze Az akkumulátor akkumulátorrekeszből való kivételére szolgál. (3) SIM modul nyílása (csak egyes típusokon) Vezeték nélküli előfizetői azonosító modult (SIM-kártyát) tartalmaz. A SIM modul helye az akkumulátorrekesz belsejében található. (4) Kiegészítő akkumulátor csatlakozója Opcionális tartalékakkumulátor csatlakoztatására használható. (5) Szellőzőnyílások (5) Lehetővé teszik a levegő keringetését a belső alkatrészek hűtéséhez. MEGJEGYZÉS: A számítógépben lévő ventilátor automatikusan bekapcsol a belső alkatrészek hűtéséhez és a túlmelegedés meggátolásához. Nem rendellenes, hogy az átlagos használat során a ventilátor be- és kikapcsol. (6) Bővítő memóriamodul-rekesz helye A bővítő memóriamodul bővítőhelyet és a vezeték nélküli hálózati modult tartalmazza. (7) Bluetooth-rekesz (csak egyes típusokon) Bluetooth-eszközt tartalmaz. VIGYÁZAT! Ha szeretné elkerülni a rendszer lefagyását vagy a figyelmeztető üzenetek megjelenítését, csak olyan WLANmodullal cserélje ki az eszközt, amelyet az Ön országában/ térségében érvényes hatósági szabályozások engedélyeznek. Ha az eszköz cseréje után figyelmeztető üzenet jelenik meg, távolítsa el az eszközt, hogy helyreállítsa a működést, és forduljon a vevőszolgálathoz a Súgó és támogatás szolgáltatáson keresztül. (8) Merevlemezrekesz A merevlemez elhelyezésére szolgál. (9) Elsődleges memóriamodul A billentyűzet alatt található, és a számítógép tetejéről érhető el. (10) Dokkolócsatlakozó (csak egyes típusokon) Külön beszerezhető dokkolóeszköz csatlakoztatására használható. Alul lévő összetevők 17

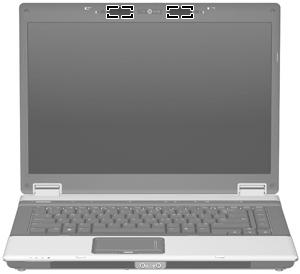

24 Antennák vezeték nélküli kapcsolathoz (csak egyes típusoknál) Egyes számítógéptípusoknál legalább két antenna küldi és fogadja egy vagy több vezeték nélküli eszköz jeleit. Ezek az antennák a számítógépen belül találhatók. MEGJEGYZÉS: környezetét. Az optimális adattovábbítás érdekében hagyja szabadon az antennák közvetlen A vezeték nélküli eszközökre vonatkozó szabályozásokról a Jogi, biztonsági és környezetvédelmi tudnivalók című útmutatónak az Ön országára/térségére érvényes részében tájékozódhat. Ezek a tudnivalók a súgóban találhatók fejezet Összetevők

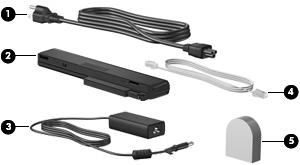

25 További hardver-összetevők Részegység (1) Tápkábel* A váltakozó áramú adapter váltakozó áramú elektromos aljzathoz történő csatlakozatására szolgál. (2) Akkumulátor* A számítógép energiaellátását biztosítja, amikor az nem csatlakozik külső áramforráshoz. (3) Váltakozó áramú tápegység A váltakozó áram egyenárammá való átalakítására szolgál. (4) Modemkábel (csak egyes típusokon)* A belső modemet egy RJ-11 telefonos aljzathoz vagy az országra jellemző modemadapterhez csatlakoztatja. (5) Országra vagy térségre jellemző modemkábeladapter (csak egyes típusokon)* Átalakító a modemkábel és a nem RJ-11 típusú telefonos csatlakozó között. *A modemkábelek, modemkábel-adapterek, akkumulátorok és tápkábelek kinézete országonként és régiónként eltérő lehet. További hardver-összetevők 19

26 3 Címkék A számítógépen elhelyezett címkék olyan információt tartalmaznak, amely az esetleges rendszerproblémák megoldásában, illetve külföldi utazás során nyújthat segítséget: Szervizcimke Fontos információkat nyújt az alábbiakat is beleértve: Terméknév (1). Ez a noteszgép lejére rögzített terméknév. Sorozatszám (s/n) (2). Ez egy alfanumerikus szám, amely minden termék esetén egyedi. Cikkszám/termékszám (p/n) (3). Ez a szám a termék hardverösszetevőiről szolgál részletes információkkal. A cikkszám segít a szervizes szakembernek megállapítani, milyen összetevőkre és alkatrészekre van szükség. Típusleírás (4). Ez az a szám szükséges a noteszgéphez szükséges dokumentumok, illesztőprogramok és támogatás megkereséséhez. Jótállási időszak (5). Leírja a számítógép jótállási időszakát. Tartsa kéznél ezeket az adatokat, amikor segítséget kér a vevőszolgálattól. A szervizcímke a számítógép alján található. Microsoft eredetiséget igazoló tanúsítvány A Windows termékazonosító kulcsát tartalmazza. A termékazonosító kulcsra az operációs rendszer frissítésekor és hibáinak elhárításakor lehet szükség. Ez a tanúsítvány a számítógép aljára van ragasztva. Hatósági előírásokkal kapcsolatos címke a számítógépre vonatkozó hatósági előírásokkal kapcsolatos információt tartalmazza. A szabályozási címke a számítógép alján található. Modemengedély-címke a modemmel kapcsolatos szabályozási információt, valamint néhány olyan ország hatósági engedélyeinek listáját tartalmazza, ahol a modem használata engedélyezett. Erre az információra külföldi utazás során lehet szüksége. A modem tanúsítványa a memóriamodul rekeszének belsejébe van ragasztva. Vezeték nélküli eszközök hitelesítő címkéi (csak bizonyos modelleknél) a vezeték nélküli eszközökkel kapcsolatos információk, valamint néhány olyan ország ezen eszközökkel kapcsolatos hatósági előírásai és engedélyei, ahol az eszközök használata engedélyezett. Az opcionális eszköz vezeték nélküli helyi hálózati (WLAN) eszköz, HP szélessávú vezeték nélküli modul vagy egy opcionális Bluetooth eszköz lehet.amennyiben a számítógépben egy vagy több fejezet Címkék

27 vezeték nélküli eszköz található, a számítógépen megtalálhatók az ilyen címkék is. Erre az információra külföldi utazás során lehet szüksége. A vezeték nélküli eszközök tanúsítványai a memóriamodul rekeszének belsejébe vannak ragasztva. SIM (előfizető-azonosító modul) címke (csak egyes típusokon) a SIM modul ICCID azonosítóját (Integrated Circuit Card Identifier integrált áramkörös kártya azonosító) tartalmazza. Ez a címke az akkumulátorrekesz belsejében található. A HP szélessávú vezeték nélküli modul sorozatszám-címkéje (csak egyes típusokon) a HP szélessávú vezeték nélkül modul sorozatszáma olvasható rajta. Ez a címke az akkumulátorrekesz belsejében található. 21

28 Tárgymutató Jelek és számok 1394-es port, azonosítás 16 A akkumulátor helye 19 akkumulátor jelzőfény helye 6, 11 akkumulátor kioldóreteszeinek helye 17 akkumulátorrekesz 17, 20 antennák 18 B bekapcsológomb, azonosítás 8 belső mikrofonok, azonosítás 4 bemutató gomb, azonosítás 9 billentyűk billentyűzet 10 esc 10 fn 10 funkció 10 Windows-alkalmazások 10 Windows embléma 10 biztonsági kábel befűzőnyílása, azonosítás 13, 15 Bluetooth címke 21 Bluetooth-rekesz, azonosítás 17 bővítőhelyek biztonsági kábel 15 bővítő memóriamodul 17 ExpressCard 16 Memóriakártya-olvasó 14, 15 C caps lock LED, azonosítás 7 címkék Bluetooth 21 előírások 20 HP szélessávú vezeték nélküli modul 21 Microsoft eredetiséget igazoló tanúsítvány 20 modemengedély 20 SIM 21 szervizcímke 20 vezeték nélküli eszköz hitelesítése 21 WLAN 21 CS csatlakozó, tápellátás 16 csatlakozók hangbemenet (mikrofon) 12 hangkimenet (fejhallgató) 12 RJ-11 (modem) 13, 15 RJ-45 (hálózati 13 S-Video kimenet 13 D dokkolócsatlakozó helye 17 E egyéb jogi tudnivalók előírásokat tartalmazó címke 20 modemengedély-címke 20 vezeték nélküli eszközök hitelesítő címkéi 21 elnémítás LED, azonosítás 7 elnémító gomb, azonosítás 9 elnémítő gomb, azonosítás 9 elsődleges memóriamodul 17 Eredetiséget igazoló tanúsítvány címkéje 20 érintőtábla görgető terület 5 Érintőtábla azonosítás 5 gombok 5 esc billentyű helye 10 ExpressCard nyílása, azonosítás 16 F fejhallgató 12 fejhallgató (hangkimeneti) aljzat 12 fn billentyű helye 10 funkcióbillentyűk, azonosítás 10 fülhallgató 12 G gombok bekapcsolás 8 bemutató 9 Érintőtábla 5 hangnémítás 9 információ 8 vezeték nélküli adatátvitel 9 görgető terület, érintőtábla 5 H hangbemeneti aljzat (mikrofonaljzat), azonosítás 12 hangerőcsökkentés LED, azonosítás 7 hangerőnövelés LED, azonosítás 7 hangerőszabályzó zóna, azonosítás 9 hangkimeneti (fejhallgató-) aljzat, azonosítás 12 hangszórók, azonosítás 11 helyi menü billentyű, azonosítás 10 helyi menü billentyű, Windows 10 HP szélessávú vezeték nélküli modul címkéje Tárgymutató

29 I IEEE 1394 port, azonosítás 16 információ gomb, azonosítás 8 K kamera, azonosítás 4 kamerafény, azonosítás 4 képernyő kioldóretesze, azonosítás 11 kiegészítő akkumulátor csatlakozója, azonosítás 17 kioldó zár, akkumulátor 17 külső monitor portja, azonosítás 13 L LED-ek akkumulátor 6, 11 bekapcsolás 6, 11 caps lock 7 hangerőcsökkentés 7 hangerőnövelés 7 hangnémítás 7 meghajtó 7, 11 némítás 7 num lock 7 vezeték nélküli adatátvitel 6, 11 webcam 4 M meghajtó LED, azonosítás 7, 11 memóriakártya-olvasó, azonosítás 14, 15 memóriamodul-rekesz helye 17 merevlemezmeghajtó-rekesz, azonosítás 17 Microsoft eredetiséget igazoló tanúsítványának címkéje 20 mikrofon (hangbemeneti) aljzat 12 mikrofonok, belső, azonosítás 4 modemengedély-címke 20 monitor portja, külső 13 N num lock LED, azonosítás 7 O operációs rendszer Microsoft eredetiséget igazoló tanúsítványának címkéje 20 termékazonosító kulcs 20 optikai meghajtó, azonosítás 14, 15 P portok külső monitor 13 soros 14 USB 14, 15, 16 R rekesz, bővítő memóriamodul 17 rekeszek akkumulátor 17, 20 merevlemez-meghajtó 17 részegységek alsó rész 17 bal oldal 16 előlap 11 fő kezelőfelület 5 hátlap 13 jobb oldal 14 képernyő 4 további hardver 19 RJ-11 (modem) csatlakozó, azonosítás 13, 15 RJ-45 (hálózati) csatlakozó, azonosítás 13 S SIM címke 21 SIM modul nyílása, azonosítás 17 soros port, azonosítás 14 sorozatszám, számítógép 20 S-Video kimenet, azonosítás 13 SZ számbillentyűzet, billentyűk helye 10 szellőzőnyílások helye 16, 17 szervizcímke 20 T tápellátás csatlakozó helye 16 tápfeszültségjelző LED-ek helye 6, 11 tápkábel, azonosítás 19 tápkábel, hálózati 19 termékazonosító kulcs 20 terméknév és termékszám, számítógép 20 U ujjlenyomat-leolvasó, azonosítás 5, 8 USB-portok, azonosítás 16 USB-portok helye 14, 15 utazás a számítógéppel modemengedély-címke 20 vezeték nélküli eszközök hitelesítő címkéi 21 V váltakozó áramú adapter helye 19 vezeték nélküli adatátvitel gomb, azonosítás 9 vezeték nélküli antennák 18 vezeték nélküli átvitel LED-je, azonosítás 6, 11 vezeték nélküli eszközök, hitelesítő címke 21 W webkamera, azonosítás 4 webkamerafény, azonosítás 4 Windows-billentyű, azonosítás 10 WLAN címke 21 WLAN-eszköz 21 Z zár, akkumulátor kioldás 17 Tárgymutató 23
