1 A hordozható számítógép bemutatása Felhasználói útmutató

2 Copyright 2007 Hewlett-Packard Development Company, L.P. A Microsoft és a Windows elnevezés a Microsoft Corporation Amerikai Egyesült Államokban bejegyzett kereskedelmi védjegye. A Bluetooth jelölés a jogtulajdonos kereskedelmi védjegye, amelyet a Hewlett- Packard Company licencmegállapodás keretében használ. Az SD embléma az embléma tulajdonosának védjegye. A Java a Sun Microsystems, Inc. Amerikai Egyesült Államokban bejegyzett kereskedelmi védjegye. Az itt található információ értesítés nélkül változhat. A HP termékeire és szolgáltatásaira kizárólag az adott termékhez vagy szolgáltatáshoz mellékelt nyilatkozatokban kifejezetten vállalt jótállás vonatkozik. Az itt leírtak nem jelentenek további jótállást. A HP nem vállal felelősséget a jelen dokumentumban esetleg előforduló technikai vagy szerkesztési hibákért és hiányosságokért. Első kiadás: április Dokumentum cikkszáma:

3 A termékkel kapcsolatos tájékoztatás Ez a felhasználói kézikönyv olyan funkciókat ír le, amelyek a legtöbb típuson megtalálhatók. Előfordulhat azonban, hogy az Ön számítógépén bizonyos funkciók nem érhetők el. HUWW iii

4 iv A termékkel kapcsolatos tájékoztatás HUWW

5 Tartalomjegyzék 1 A hardvereszközök azonosítása 2 Összetevők A fő kezelőfelület részegységei... 3 Mutatóeszközök... 3 érintőtábla... 3 Jelzőfények... 4 Gombok, kapcsolók és az ujjlenyomat-leolvasó... 5 Billentyűk... 6 Az előlap elemei... 8 A hátlapon lévő részegységek... 9 Jobb oldali összetevők Bal oldali összetevők Alul lévő összetevők Vezeték nélküli antennák További hardver-összetevők Címkék Tárgymutató HUWW v

6 vi HUWW

7 1 A hardvereszközök azonosítása A számítógépbe telepített hardverek listáját a következő lépések végrehajtásával tekintheti meg: 1. Válassza a Start > Sajátgép parancsot. 2. A Rendszerműveletek ablak baloldali ablaktábláján válassza a Rendszerinformáció megjelenítése lehetőséget. 3. Válassza a Hardver > Eszközkezelő parancsot. Az Eszközkezelő segítségével új hardvert is hozzáadhat a rendszerhez, illetve módosíthatja az eszközök konfigurációját. HUWW 1

8 2 Összetevők 2 2. fejezet Összetevők HUWW

9 A fő kezelőfelület részegységei Mutatóeszközök Részegység (1) Pöcökegér bal gombja Az egér bal gombjával azonos módon működik. (2) Pöcökegér A mutató mozgatására és a képernyőn megjelenő elemek kiválasztására és aktiválására szolgál. (3) Pöcökegér jobb gombja Az egér jobb gombjával azonos módon működik. *A táblázat a gyári beállításokat tartalmazza. A mutatóeszközök beállításának megtekintéséhez és módosításához válassza a Start > Vezérlőpult > Nyomtatók és egyéb eszközök > Egér parancsot. érintőtábla HUWW A fő kezelőfelület részegységei 3

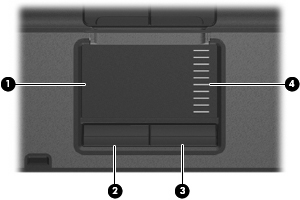

10 Részegység (1) Érintőtábla* A mutató mozgatására és a képernyőn megjelenő elemek kiválasztására és aktiválására szolgál. (2) Érintőtábla bal gombja* Az egér bal gombjával azonos módon működik. (3) Érintőtábla jobb gombja* Az egér jobb gombjával azonos módon működik. (4) Érintőtábla görgető terület* Görgetés felfelé és lefelé. *A táblázat a gyári beállításokat tartalmazza. A mutatóeszközök beállításának megtekintéséhez és módosításához válassza a Start > Vezérlőpult > Nyomtatók és egyéb eszközök > Egér parancsot. Jelzőfények Részegység (1) Vezeték nélküli kapcsolat LED-jei (2) Világít: egy beépített vezeték nélküli eszköz, például egy helyi hálózati (WLAN) eszköz, egy HP szélessávú vezeték nélküli modul és/vagy egy Bluetooth eszköz be van kapcsolva. Nem világít: minden vezeték nélküli eszköz ki van kapcsolva. (2) Tápfeszültségjelző LED-ek (2) * Világít: a számítógép be van kapcsolva. Villog: a számítógép készenléti állapotban van. Szaporán villog: nagyobb áramerősséget biztosító váltakozó áramú adaptert kell csatlakoztatni. Nem világít: a számítógép kikapcsolt vagy hibernált állapotban van. (3) Akkumulátor töltésjelző LED-je Borostyánsárga: Az akkumulátor töltése folyamatban van. Zöld: Az akkumulátor majdnem elérte a maximális töltöttségi szintet. Villogó borostyánsárga: A kizárólagos áramforrásként funkcionáló akkumulátor alacsony töltöttségi szintet ért el. Ha 4 2. fejezet Összetevők HUWW

11 Részegység az akkumulátor töltöttségi szintje kritikusan alacsony, az akkumulátor jelzőfény gyorsabb villogásba kezd. Nem világít: ha a számítógép külső áramforráshoz csatlakozik, a jelzőfény kialszik, amikor a számítógép összes akkumulátora feltöltődött. Ha a számítógép nem csatlakozik külső áramforráshoz, a jelzőfény egészen addig nem gyullad ki, amíg az akkumulátor töltöttségi szintje alacsony nem lesz. (4) Meghajtó LED Zölden villog: a merevlemez vagy optikai meghajtó írási vagy olvasási műveletet hajt végre. Borostyánsárga: a HP 3D DriveGuard ideiglenesen parkolta a belső merevlemez-meghajtót. (5) Caps lock jelzőfény Világít: a Caps lock be van kapcsolva. (6) Num lock LED Világít: a num lock kapcsoló be van kapcsolva vagy a beágyazott numerikus billentyűzet engedélyezve van. (7) Elnémítás LED Nem világít: a számítógép hangja be van kapcsolva. Világít: a számítógép hangja ki van kapcsolva. (8) Hangerőcsökkentés LED Villog: a felhasználó a hangerőszabályzó zóna segítségével csökkenti a hangszóró hangerejét. (9) Hangerőnövelés LED Villog: a felhasználó a hangerőszabályzó zóna segítségével növeli a hangszóró hangerejét. *A 2 tápfeszültségjelző LED ugyanazt az információt jeleníti meg. A bekapcsoló gomb LED-je csak akkor látható, ha a számítógép fedele fel van nyitva. A számítógép elején található LED mindig látszik, függetlenül attól, hogy a számítógép nyitva vagy zárva van-e. *A vezeték nélküli kapcsolatok 2 LED-je ugyanazt az információt jeleníti meg. A vezeték nélküli kapcsolat gombján található LED csak akkor látható, ha a számítógép fedele fel van nyitva. A vezeték nélküli kapcsolat számítógép elején található LEDje mindig látszik, függetlenül attól, hogy a számítógép nyitva vagy zárva van-e. Gombok, kapcsolók és az ujjlenyomat-leolvasó HUWW A fő kezelőfelület részegységei 5

12 Részegység (1) Bekapcsoló gomb Ha a számítógép ki van kapcsolva, a számítógépet ezzel a gombbal lehet bekapcsolni. Ha a számítógép be van kapcsolva, a számítógépet ezzel a gombbal lehet kikapcsolni. Ha a számítógép készenléti állapotban van, a gomb rövid megnyomásával ki lehet lépni a készenléti állapotból. Ha a számítógép hibernált állapotban van, a gomb rövid megnyomásával ki lehet lépni a hibernált állapotból. Ha a számítógép lefagyott, és a Windows kikapcsolási műveletei nem használhatók, a számítógép kikapcsolásához tartsa lenyomva a bekapcsoló gombot legalább 5 másodpercig. Ha többet szeretne tudni a tápellátási beállításokról, kattintson a Start > Vezérlőpult > Teljesítmény és karbantartás > Energiagazdálkodási lehetőségek ikonra. (2) Az információ gomb Elindítja az Info Center alkalmazást, melyből különféle szoftvermegoldások nyithatók meg. (3) Vezeték nélküli adatátvitel gomb A vezeték nélküli eszközök be- és kikapcsolása. Vezeték nélküli kapcsolat nem teremthető vele. (4) A Bemutató gomb Elindítja a bemutató funkciót. MEGJEGYZÉS: A vezeték nélküli kapcsolat megteremtéséhez beállított vezeték nélküli hálózat szükséges. (5) Elnémító gomb Elnémítja vagy visszaállítja a hangszóró hangját. (6) Hangerőszabályzó zóna A hangszóró hangerejét állítja be. A hang lehalkításához jobbról balra, felerősítéséhez balról jobbra húzza végig ujját a zónán. A hangerőt a hangerőszabályzó bal oldalát megnyomva is csökkentheti, a jobb oldalt megnyomva pedig növelheti. (7) Belső mikrofon Hangrögzítésre szolgál. (8) HP Fingerprint Sensor (ujjlenyomat-leolvasó) Lehetővé teszi, hogy jelszó helyett ujjlenyomattal jelentkezzen be a Windows-rendszerbe. Billentyűk MEGJEGYZÉS: számítógépektől. Az Ön számítógépe kismértékben eltérhet az ábrákon bemutatott 6 2. fejezet Összetevők HUWW

13 Részegység (1) esc billentyű Az fn billentyűvel együtt lenyomva megjeleníti a rendszerinformációkat. (2) fn billentyű A funkcióbillentyűkkel és az esc billentyűvel együtt lenyomva a gyakran használt rendszerműveletek végrehajtására szolgál. (3) Windows-billentyű A Windows operációs rendszer Start menüjét jeleníti meg. (4) Helyi menü billentyű A mutató alatt lévő elem helyi menüjét jeleníti meg. (5) A beágyazott számbillentyűk használata A külső számbillentyűzet billentyűihez hasonlóan használhatók. (6) Funkcióbillentyűk Az fn billentyűvel együtt lenyomva a gyakran használt rendszerműveletek végrehajtására szolgálnak. HUWW A fő kezelőfelület részegységei 7

14 Az előlap elemei Részegység (1) Vezeték nélküli adatátvitel LED-je Világít: egy beépített vezeték nélküli eszköz, például egy helyi hálózati (WLAN) eszköz, egy HP szélessávú vezeték nélküli modul és/vagy egy Bluetooth eszköz be van kapcsolva. Nem világít: minden vezeték nélküli eszköz ki van kapcsolva. (2) Tápfeszültség-jelző Világít: a számítógép be van kapcsolva. Villog: a számítógép készenléti állapotban van. Szaporán villog: nagyobb áramerősséget biztosító váltakozó áramú adaptert kell csatlakoztatni. Nem világít: a számítógép kikapcsolt vagy hibernált állapotban van. (3) Akkumulátor töltésjelző LED-je Borostyánsárga: Az akkumulátor töltése folyamatban van. Zöld: Az akkumulátor majdnem elérte a maximális töltöttségi szintet. Villogó borostyánsárga: A kizárólagos áramforrásként funkcionáló akkumulátor alacsony töltöttségi szintet ért el. Ha az akkumulátor töltöttségi szintje kritikusan alacsony, az akkumulátor jelzőfény gyorsabb villogásba kezd. Nem világít: ha a számítógép külső áramforráshoz csatlakozik, a jelzőfény kialszik, amikor a számítógép összes akkumulátora feltöltődött. Ha a számítógép nem csatlakozik külső áramforráshoz, a jelzőfény egészen addig nem gyullad ki, amíg az akkumulátor töltöttségi szintje alacsony nem lesz. (4) Meghajtó LED Zölden villog: a merevlemez vagy optikai meghajtó írási vagy olvasási műveletet hajt végre. (5) Hangszórók (2) Hang kibocsátására szolgál. Borostyánsárga: a HP 3D DriveGuard ideiglenesen parkolta a merevlemez-meghajtót. (6) Infravörös port Vezeték nélküli kommunikációt biztosít a számítógép és egy opcionális IrDA-kompatibilis eszköz között. (7) Memóriakártya-olvasó A Secure Digital (SD) és MultiMediaCard (MMC) memóriakártyaformátumok használatát támogatja. (8) A képernyő kioldóretesze A számítógép felnyitásakor használatos. (9) Bluetooth-rekesz Bluetooth-eszközt tartalmaz fejezet Összetevők HUWW

15 A hátlapon lévő részegységek Részegység (1) Biztonsági kábelzár nyílás Külön megvásárolható biztonsági kábel csatlakoztatása a számítógéphez. MEGJEGYZÉS: A biztonsági kábel funkciója az elriasztás, mindazonáltal nem feltétlenül képes megakadályozni a számítógép eltulajdonítását. (2) Tápellátás csatlakozó Váltakozó áramú adapter csatlakozatására szolgál. (3) S-Video kimeneti aljzat Opcionális S-Video-eszköz, például televízió, videolejátszó, videokamera, írásvetítő vagy videodigitalizáló kártya csatlakoztatására szolgál. (4) külső monitor port Külső VGA monitor és projektor csatlakozatására szolgál. HUWW A hátlapon lévő részegységek 9

16 Jobb oldali összetevők Részegység (1) Intelligenskártya-olvasó Az intelligens kártyák és Java -kártyák használatát támogatja. (2) MultiBay optikai meghajtó Optikai lemez olvasására szolgál. (3) USB-port Kiegészítő USB-eszköz csatlakoztatására használható. (4) RJ-45 (hálózati) csatlakozó Hálózati kábel csatlakoztatására szolgál. (5) RJ-11 (modem) csatlakozó Modemkábel csatlakoztatására használható fejezet Összetevők HUWW

17 Bal oldali összetevők Részegység (1) Szellőzőnyílás Lehetővé teszi a levegő keringetését a belső alkatrészek hűtéséhez. VIGYÁZAT! A számítógép túlmelegedésének megelőzése érdekében hagyja szabadon a szellőzőnyílásokat. A számítógépet csak kemény, sík felületen használja. Ügyeljen rá, hogy egy másik szilárd tárgy, például a készülék mellett lévő nyomtató, illetve puha tárgy, például párna, vastag szőnyeg vagy rongy ne gátolja meg a levegő áramlását. MEGJEGYZÉS: A számítógépben lévő ventilátor automatikusan bekapcsol, hogy hűtse a belső alkatrészeket és meggátolja a túlmelegedést. Az, hogy az átlagos használat során a ventilátor be- és kikapcsol, nem rendellenes jelenség. (2) USB-portok (2) Kiegészítő USB-eszközök csatlakoztatására használható. (3) 1394-es port Külön beszerezhető IEEE 1394 vagy 1394a szabványú eszköz, például kamera csatlakoztatható vele. (4) Hangbemeneti (mikrofon) aljzat Kiegészítő számítógépes fejhallgatóhoz tartozó mikrofon, illetve sztereó és monó mikrofon csatlakoztatására szolgál. (5) Hangkimeneti (fejhallgató-) aljzat Kiegészítő sztereó hangszórók, fejhallgató, fülhallgató, mikrofonos fejhallgató és televízió-hangszóró csatlakoztatása esetén hang játszható le vele. (6) PC-kártya nyílása Kiegészítő I. típusú és II. típusú 32 bites (CardBus), illetve 16 bites PC-kártyák fogadására szolgál. (7) PC-kártya kiadó gomb Kiadja a PC-kártya nyílásban lévő a PC-kártyát. HUWW Bal oldali összetevők 11

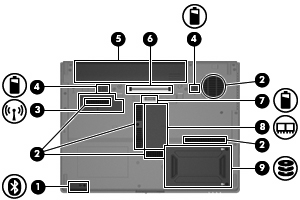

18 Alul lévő összetevők Részegység (1) Bluetooth-rekesz Bluetooth-eszközt tartalmaz. (2) Szellőzőnyílások (5) Lehetővé teszik a levegő keringetését a belső alkatrészek hűtéséhez. VIGYÁZAT! A számítógép túlmelegedésének megelőzése érdekében hagyja szabadon a szellőzőnyílásokat. A számítógépet csak kemény, sík felületen használja. Ügyeljen rá, hogy egy másik szilárd tárgy, például a készülék mellett lévő nyomtató, illetve puha tárgy, például párna, vastag szőnyeg vagy rongy ne gátolja meg a levegő áramlását. (3) WLAN-modul rekesze Egy WLAN modult-tartalmaz. MEGJEGYZÉS: A számítógépben lévő ventilátor automatikusan bekapcsol, hogy hűtse a belső alkatrészeket és meggátolja a túlmelegedést. Az, hogy az átlagos használat során a ventilátor be- és kikapcsol, nem rendellenes jelenség. VIGYÁZAT! Ha szeretné elkerülni a rendszer lefagyását vagy a figyelmeztető üzenetek megjelenítését, csak olyan WLAN-modullal cserélje ki az eszközt, amelyet az Ön országában/térségében érvényes hatósági szabályozások engedélyeznek. Ha az eszköz cseréje után figyelmeztető üzenet jelenik meg, távolítsa el az eszközt, hogy helyreállítsa a működést, és forduljon a vevőszolgálathoz a Súgó és támogatás szolgáltatáson keresztül. (4) Akkumulátor kioldó zárak (2) Az akkumulátor akkumulátorrekeszből való kivételére szolgál. (5) Akkumulátorrekesz Az akkumulátor elhelyezésére szolgál. (6) A dokkolóegység csatlakozója Külön beszerezhető dokkolóeszköz csatlakoztatására használható fejezet Összetevők HUWW

19 Részegység (7) Kiegészítő akkumulátor csatlakozója Opcionális tartalékakkumulátor csatlakoztatására használható. (8) Memóriamodul-rekesz A memóriamodulok bővítőnyílásait tartalmazza. (9) Merevlemezrekesz A merevlemez elhelyezésére szolgál. HUWW Alul lévő összetevők 13

20 Vezeték nélküli antennák Részegység (1) WLAN-antennák (3)* Rádiójeleket küldenek és fogadnak a vezeték nélküli hálózatokon (WLAN) folytatott kommunikáció során. (2) WWAN-antennák (2)* Rádiójeleket küld és fogad a nagy kiterjedésű vezeték nélküli hálózatokon (WWAN) folytatott kommunikáció során. *Ezek az antennák a számítógépen belül találhatók. Az optimális adattovábbítás érdekében hagyja szabadon az antennák közvetlen környezetét fejezet Összetevők HUWW

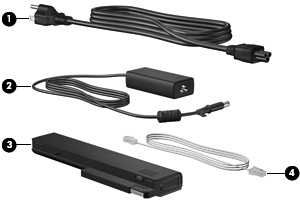

21 További hardver-összetevők Részegység (1) Tápkábel* A váltakozó áramú adapter váltakozó áramú elektromos aljzathoz történő csatlakozatására szolgál. (2) váltakozó áramú tápegység A váltakozó áram egyenárammá való átalakítására szolgál. (3) Akkumulátor* A számítógép energiaellátását biztosítja, amikor az nem csatlakozik külső áramforráshoz. (4) Modemkábel* A belső modemet egy RJ-11 telefonos aljzathoz vagy az országra jellemző modemadapterhez csatlakoztatja. *A modemkábelek, akkumulátorok és tápkábelek kinézete régiónként és országonként eltérő lehet. HUWW További hardver-összetevők 15

22 3 Címkék A számítógépre rögzített címkék olyan információkat tartalmaznak, melyekre a számítógép hibáinak elhárításakor, illetve külföldi utazáskor lehet szükség. Szervizcímke megadja a számítógép márka- és sorozatnevét, sorozatszámát (s/n) és termékszámát (p/n). Tartsa kéznél ezeket az adatokat, amikor segítséget kér a vevőszolgálattól. A szervizcímke a számítógép alján található. Microsoft hitelesítési tanúsítvány (csak egyes típusokon) A Windows termékkódját tartalmazza. A termékkódra az operációs rendszer hibáinak elhárításakor és a rendszer frissítésekor lehet szükség. Ez a tanúsítvány a számítógép aljára van ragasztva. Szabályozási címke Hatósági információkat tartalmaz a számítógépről. A szabályozási címke a számítógép alján található névjegykártya-tartóra van rögzítve. Modem-jóváhagyási címke Hatósági információkat tartalmaz a modemről, és felsorolja a hatóságok jóváhagyási jelzéseit, melyek egyes országokban/térségekben a modem használatának jóváhagyásához szükségesek. Ezekre az adatokra akkor lehet szüksége, ha külföldre utazik. A modem-jóváhagyási címke a számítógép alján található névjegykártya-tartóra van rögzítve. Vezeték nélküli tanúsítványcímkék (csak egyes típusokon) Információkat tartalmaz az opcionális vezeték nélküli eszközökről, és felsorolja azon országok hatóságainak jóváhagyási jelzéseit, amelyekben az eszköz használatát engedélyezik. Az opcionális eszköz vezeték nélküli helyi hálózati (WLAN) eszköz, HP szélessávú vezeték nélküli modul vagy egy opcionális Bluetooth eszköz lehet. Ha a számítógépben van legalább egy vezeték nélküli eszköz, akkor megtalálható rajta legalább egy tanúsítványcímke is. Ezekre az adatokra akkor lehet szüksége, ha külföldre utazik. A vezeték nélküli eszközök tanúsítványcímkéje a számítógép alján található névjegykártyatartóra van rögzítve. SIM (előfizető-azonosító modul) címke (csak egyes típusokon) a SIM modul ICCID azonosítóját (Integrated Circuit Card Identifier integrált áramkörös kártya azonosító) tartalmazza. Ez a címke az akkumulátorrekesz belsejében található. A HP szélessávú vezeték nélküli modul sorozatszám-címkéje (csak egyes típusokon) a HP szélessávú vezeték nélkül modul sorozatszáma olvasható rajta. Ez a címke az akkumulátorrekesz belsejében található fejezet Címkék HUWW

23 Tárgymutató Jelek és számok 1394-es port, azonosítás 11 A akkumulátor helye 15 akkumulátor jelzőfény helye 4, 8 akkumulátor kioldóreteszeinek helye 12 akkumulátorrekesz 12, 16 aljzatok hangbemenet (mikrofon) 11 hangkimenet (fejhallgató) 11 RJ-11 (modem) 10 RJ-45 (hálózati 10 S-Video kimenet 9 B bekapcsoló gomb, azonosítás 6 belső mikrofon, azonosítás 6 bemutató gomb, azonosítás 6 billentyűk billentyűzet 7 esc 7 fn 7 funkció 7 Windows-alkalmazások 7 Windows embléma 7 biztonsági kábel befűzőnyílása, azonosítás 9 Bluetooth-címke 16 Bluetooth-rekesz, azonosítás 8, 12 bővítőhelyek intelligenskártya-olvasó 10 memóriamodul 13 C caps lock LED, azonosítás 5 címkék Bluetooth 16 HP szélessávú vezeték nélküli modul 16 Microsoft hitelesítési tanúsítvány 16 modemjóváhagyás 16 SIM 16 szabályozási 16 szervizcímke 16 vezeték nélküli eszközök, tanúsítványcímke 16 WLAN 16 CS csatlakozó, tápellátás 9 D dokkolócsatlakozó helye 12 E elnémítás LED, azonosítás 5 elnémító gomb, azonosítás 6 érintőtábla azonosítás 4 gombok 4 görgető terület 4 esc billentyű helye 7 F fejhallgató (hangkimeneti) aljzat 11 Fingerprint Sensor, azonosítás 6 fn billentyű helye 7 funkcióbillentyűk, azonosítás 7 G gombok bekapcsolás 6 bemutató 6 érintőtábla 4 hangnémítás 6 információ 6 PC-kártya kiadás 11 vezeték nélküli adatátvitel 6 görgető területek, érintőtábla 4 H hangbemeneti aljzat (mikrofonaljzat), azonosítás 11 hangerőcsökkentés LED, azonosítás 5 hangerőnövelés LED, azonosítás 5 hangerőszabályzó zóna, azonosítás 6 hangkimeneti (fejhallgató-) aljzat, azonosítás 11 hangszóró helye 8 helyi menü billentyű, azonosítás 7 helyi menü billentyű, Windows 7 Hitelesítési tanúsítvány címke 16 HP Fingerprint Sensor, azonosítás 6 HP szélessávú vezeték nélküli modul címkéje 16 I IEEE 1394 port, azonosítás 11 információ gomb, azonosítás 6 infravörös port, azonosítás 8 intelligenskártya-olvasó, azonosítás 10 J jogi tudnivalók modem-jóváhagyási címke 16 szabályozási címke 16 vezeték nélküli eszközök tanúsítványcímkéi 16 HUWW Tárgymutató 17

24 K képernyő kioldóretesze, azonosítás 8 kiegészítő akkumulátor csatlakozója, azonosítás 13 kioldó zár, akkumulátor 12 külső monitor portja, azonosítás 9 L LED-ek akkumulátor 4, 8 bekapcsolás 4, 8 caps lock 5 hangerőcsökkentés 5 hangerőnövelés 5 hangnémítás 5 meghajtó 5, 8 némítás 5 num lock 5 vezeték nélküli adatátvitel 4, 8 M meghajtó LED, azonosítás 5, 8 memóriakártya-olvasó, azonosítás 8 memóriamodul-rekesz helye 13 merevlemezrekesz, azonosítás 13 Microsoft hitelesítési tanúsítvány címke 16 mikrofon (hangbemeneti) aljzat 11 modem-jóváhagyási címke 16 monitor portja, külső 9 működtetés, rendszer Microsoft hitelesítési tanúsítvány címke 16 termékkód 16 N num lock LED, azonosítás 5 O optikai meghajtó, azonosítás 10 P PC-kártya kiadó gomb, azonosítás 11 PC-kártya nyílása, azonosítás 11 portok külső monitor 9 USB 10, 11 R rekesz, memóriamodul 13 rekeszek akkumulátor 12, 16 merevlemez-meghajtó 13 részegységek alsó rész 12 bal oldal 11 előlap 8 fő kezelőfelület 3 hátlap 9 jobb oldal 10 további hardver 15 vezeték nélküli antennák 14 RJ-11 (modem) csatlakozó, azonosítás 10 RJ-45 (hálózati) csatlakozó, azonosítás 10 S SIM címke 16 sorozatszám, számítógép 16 S-Video kimenet, azonosítás 9 SZ számbillentyűzet, billentyűk helye 7 szellőzőnyílás 11 szellőzőnyílások helye 12 szervizcímke 16 T tápellátás csatlakozó helye 9 tápfeszültség-jelző helye 8 tápfeszültségjelző LED-ek helye 4 tápkábel, azonosítás 15 tápkábel, hálózati 15 termékkód 16 terméknév és termékszám, számítógép 16 U ujjlenyomat-leolvasó, azonosítás 6 USB-portok, azonosítás 10, 11 utazás a számítógéppel modem-jóváhagyási címke 16 vezeték nélküli eszközök tanúsítványcímkéi 16 V váltakozó áramú adapter helye 15 vezeték nélküli adatátvitel gombja, azonosítás 6 vezeték nélküli átvitel LED-je, azonosítás 4, 8 vezeték nélküli eszközök tanúsítványcímkéi 16 W Windows-billentyű, azonosítás 7 WLAN-antennák, azonosítás 14 WLAN-címke 16 WLAN-eszköz 16 WWAN-antenna, azonosítás 14 Z zár, akkumulátor kioldás Tárgymutató HUWW
