FIGYELMEZTETŐ FÉNYJELZÉSEK ÉS OPTIKAI FIGYELMEZTETŐ RENDSZEREK

Átírás

1 FIGYELMEZTETŐ FÉNYJELZÉSEK ÉS OPTIKAI FIGYELMEZTETŐ RENDSZEREK

2 BEVEZETŐ

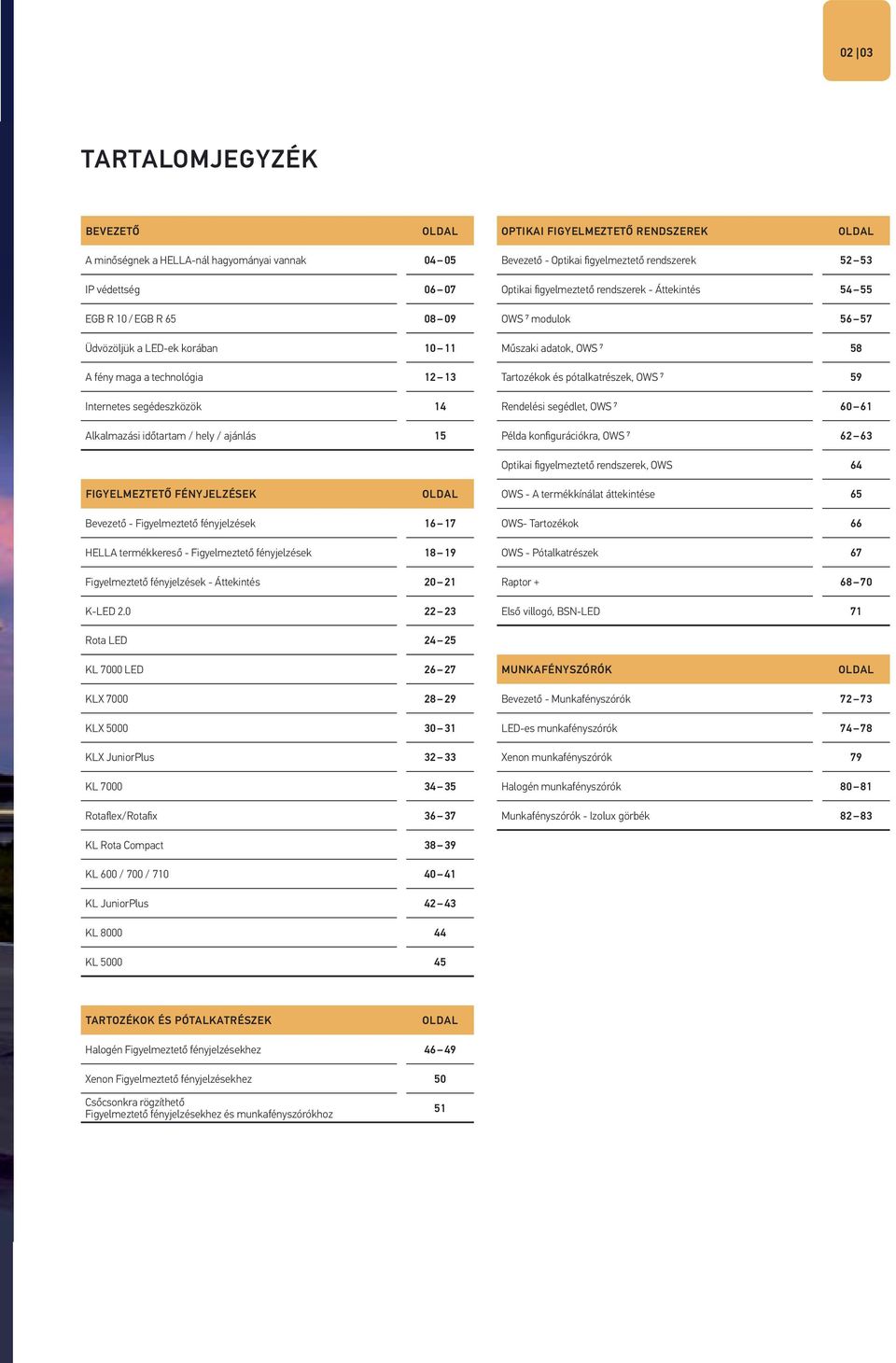

3 02 03 TARTALOMJEGYZÉK BEVEZETŐ OLDAL OPTIKAI FIGYELMEZTETŐ RENDSZEREK OLDAL A minőségnek a HELLA-nál hagyományai vannak IP védettség EGB R 10 / EGB R Üdvözöljük a LED-ek korában A fény maga a technológia Internetes segédeszközök 14 Alkalmazási időtartam / hely / ajánlás 15 Bevezető - Optikai figyelmeztető rendszerek Optikai figyelmeztető rendszerek - Áttekintés OWS 7 modulok Műszaki adatok, OWS 7 58 Tartozékok és pótalkatrészek, OWS 7 59 Rendelési segédlet, OWS Példa konfigurációkra, OWS FIGYELMEZTETŐ FÉNYJELZÉSEK OLDAL Optikai figyelmeztető rendszerek, OWS 64 OWS - A termékkínálat áttekintése 65 Bevezető - Figyelmeztető fényjelzések HELLA termékkereső - Figyelmeztető fényjelzések Figyelmeztető fényjelzések - Áttekintés K-LED OWS- Tartozékok 66 OWS - Pótalkatrészek 67 Raptor Első villogó, BSN-LED 71 Rota LED KL 7000 LED MUNKAFÉNYSZÓRÓK OLDAL KLX KLX KLX JuniorPlus KL Rotaflex/Rotafix Bevezető - Munkafényszórók LED-es munkafényszórók Xenon munkafényszórók 79 Halogén munkafényszórók Munkafényszórók - Izolux görbék KL Rota Compact KL 600 / 700 / KL JuniorPlus KL KL TARTOZÉKOK ÉS PÓTALKATRÉSZEK OLDAL Halogén Figyelmeztető fényjelzésekhez Xenon Figyelmeztető fényjelzésekhez 50 Csőcsonkra rögzíthető Figyelmeztető fényjelzésekhez és munkafényszórókhoz 51

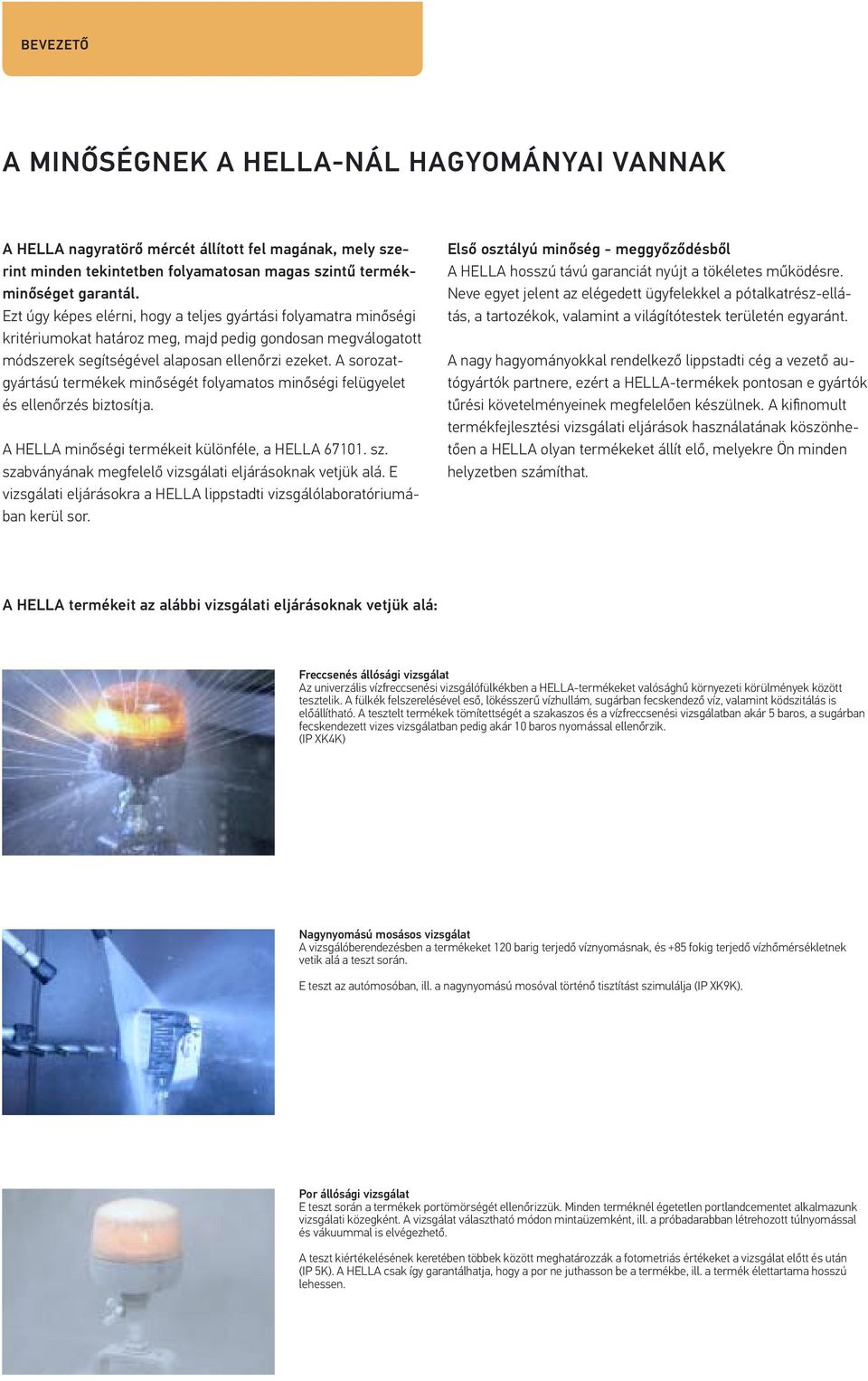

4 BEVEZETŐ A MINŐSÉGNEK A HELLA NÁL HAGYOMÁNYAI VANNAK A HELLA nagyratörő mércét állított fel magának, mely szerint minden tekintetben folyamatosan magas szintű termékminőséget garantál. Ezt úgy képes elérni, hogy a teljes gyártási folyamatra minőségi kritériumokat határoz meg, majd pedig gondosan megválogatott módszerek segítségével alaposan ellenőrzi ezeket. A sorozatgyártású termékek minőségét folyamatos minőségi felügyelet és ellenőrzés biztosítja. A HELLA minőségi termékeit különféle, a HELLA sz. szabványának megfelelő vizsgálati eljárásoknak vetjük alá. E vizsgálati eljárásokra a HELLA lippstadti vizsgálólaboratóriumában kerül sor. Első osztályú minőség - meggyőződésből A HELLA hosszú távú garanciát nyújt a tökéletes működésre. Neve egyet jelent az elégedett ügyfelekkel a pótalkatrész-ellátás, a tartozékok, valamint a világítótestek területén egyaránt. A nagy hagyományokkal rendelkező lippstadti cég a vezető autógyártók partnere, ezért a HELLA-termékek pontosan e gyártók tűrési követelményeinek megfelelően készülnek. A kifi nomult termékfejlesztési vizsgálati eljárások használatának köszönhetően a HELLA olyan termékeket állít elő, melyekre Ön minden helyzetben számíthat. A HELLA termékeit az alábbi vizsgálati eljárásoknak vetjük alá: Freccsenés állósági vizsgálat Az univerzális vízfreccsenési vizsgálófülkékben a HELLA-termékeket valósághű környezeti körülmények között tesztelik. A fülkék felszerelésével eső, lökésszerű vízhullám, sugárban fecskendező víz, valamint ködszitálás is előállítható. A tesztelt termékek tömítettségét a szakaszos és a vízfreccsenési vizsgálatban akár 5 baros, a sugárban fecskendezett vizes vizsgálatban pedig akár 10 baros nyomással ellenőrzik. (IP XK4K) Nagynyomású mosásos vizsgálat A vizsgálóberendezésben a termékeket 120 barig terjedő víznyomásnak, és +85 fokig terjedő vízhőmérsékletnek vetik alá a teszt során. E teszt az autómosóban, ill. a nagynyomású mosóval történő tisztítást szimulálja (IP XK9K). Por állósági vizsgálat E teszt során a termékek portömörségét ellenőrizzük. Minden terméknél égetetlen portlandcementet alkalmazunk vizsgálati közegként. A vizsgálat választható módon mintaüzemként, ill. a próbadarabban létrehozott túlnyomással és vákuummal is elvégezhető. A teszt kiértékelésének keretében többek között meghatározzák a fotometriás értékeket a vizsgálat előtt és után (IP 5K). A HELLA csak így garantálhatja, hogy a por ne juthasson be a termékbe, ill. a termék élettartama hosszú lehessen.

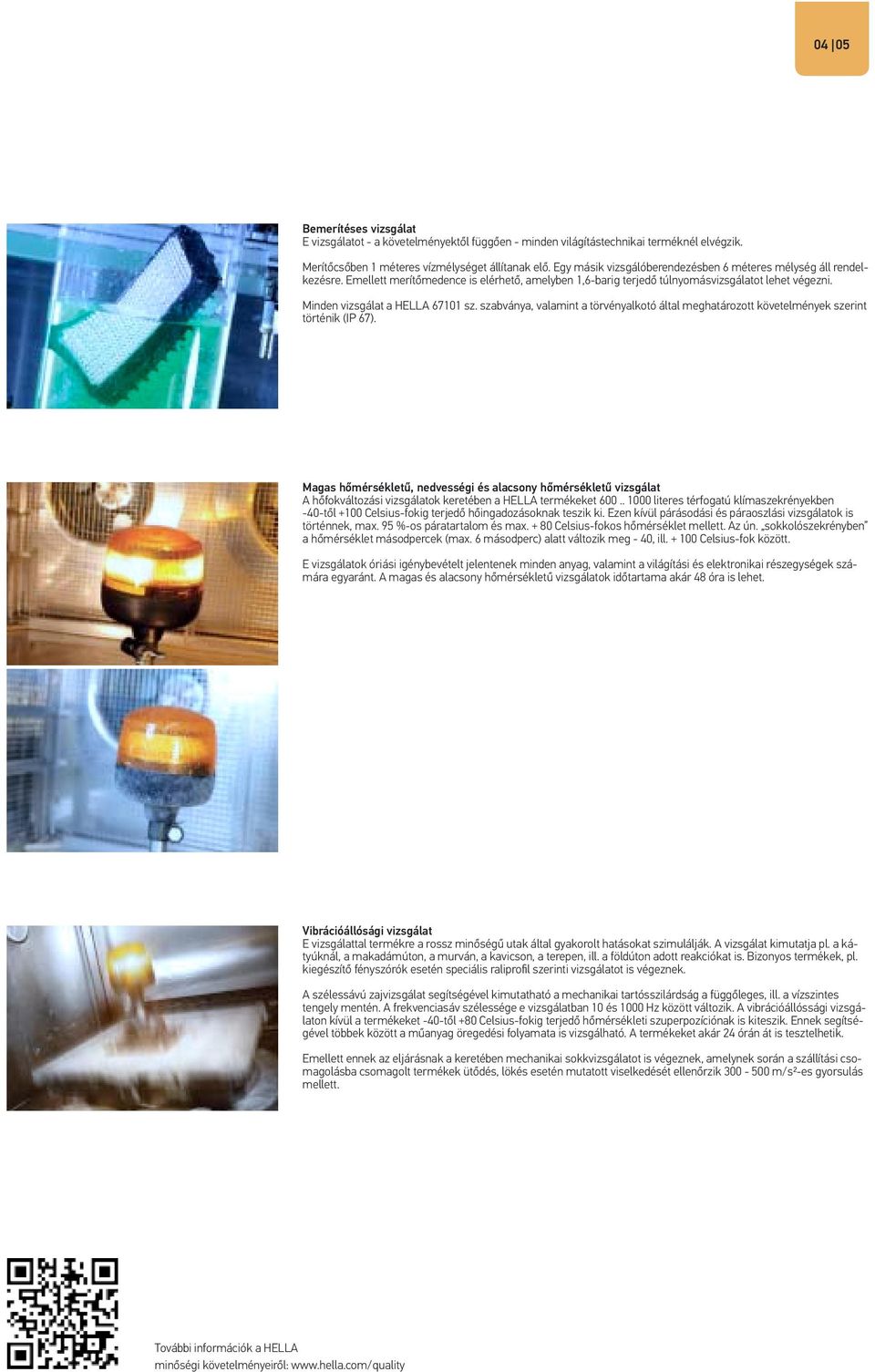

5 04 05 Bemerítéses vizsgálat E vizsgálatot - a követelményektől függően - minden világítástechnikai terméknél elvégzik. Merítőcsőben 1 méteres vízmélységet állítanak elő. Egy másik vizsgálóberendezésben 6 méteres mélység áll rendelkezésre. Emellett merítőmedence is elérhető, amelyben 1,6-barig terjedő túlnyomásvizsgálatot lehet végezni. Minden vizsgálat a HELLA sz. szabványa, valamint a törvényalkotó által meghatározott követelmények szerint történik (IP 67). Magas hőmérsékletű, nedvességi és alacsony hőmérsékletű vizsgálat A hőfokváltozási vizsgálatok keretében a HELLA termékeket literes térfogatú klímaszekrényekben -40-től +100 Celsius-fokig terjedő hőingadozásoknak teszik ki. Ezen kívül párásodási és páraoszlási vizsgálatok is történnek, max. 95 %-os páratartalom és max Celsius-fokos hőmérséklet mellett. Az ún. sokkolószekrényben a hőmérséklet másodpercek (max. 6 másodperc) alatt változik meg - 40, ill Celsius-fok között. E vizsgálatok óriási igénybevételt jelentenek minden anyag, valamint a világítási és elektronikai részegységek számára egyaránt. A magas és alacsony hőmérsékletű vizsgálatok időtartama akár 48 óra is lehet. Vibrációállósági vizsgálat E vizsgálattal termékre a rossz minőségű utak által gyakorolt hatásokat szimulálják. A vizsgálat kimutatja pl. a kátyúknál, a makadámúton, a murván, a kavicson, a terepen, ill. a földúton adott reakciókat is. Bizonyos termékek, pl. kiegészítő fényszórók esetén speciális raliprofil szerinti vizsgálatot is végeznek. A szélessávú zajvizsgálat segítségével kimutatható a mechanikai tartósszilárdság a függőleges, ill. a vízszintes tengely mentén. A frekvenciasáv szélessége e vizsgálatban 10 és 1000 Hz között változik. A vibrációállóssági vizsgálaton kívül a termékeket -40-től +80 Celsius-fokig terjedő hőmérsékleti szuperpozíciónak is kiteszik. Ennek segítségével többek között a műanyag öregedési folyamata is vizsgálható. A termékeket akár 24 órán át is tesztelhetik. Emellett ennek az eljárásnak a keretében mechanikai sokkvizsgálatot is végeznek, amelynek során a szállítási csomagolásba csomagolt termékek ütődés, lökés esetén mutatott viselkedését ellenőrzik m/s2-es gyorsulás mellett. További információk a HELLA minőségi követelményeiről:

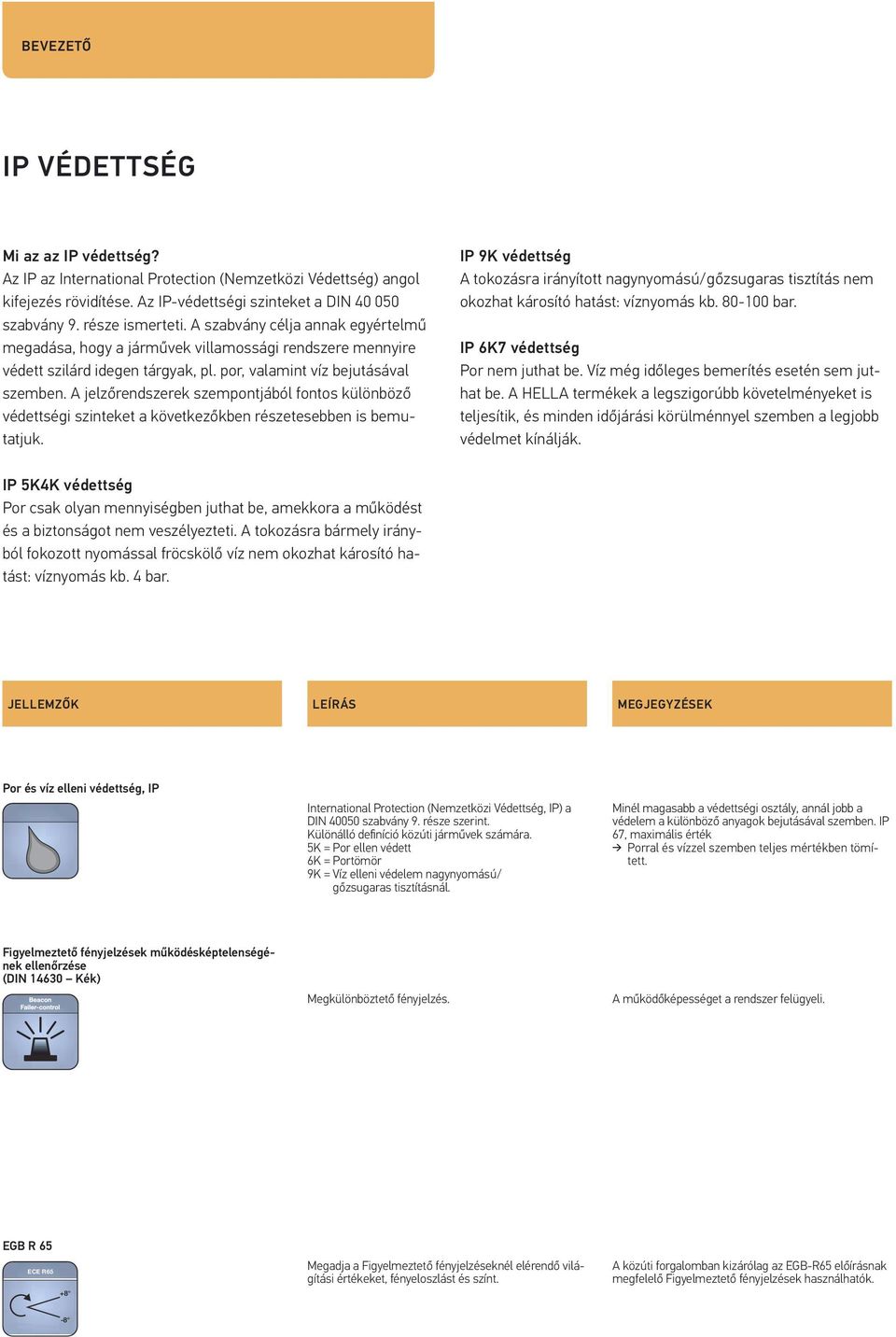

6 BEVEZETŐ IP VÉDETTSÉG Mi az az IP védettség? Az IP az International Protection (Nemzetközi Védettség) angol kifejezés rövidítése. Az IP-védettségi szinteket a DIN szabvány 9. része ismerteti. A szabvány célja annak egyértelmű megadása, hogy a járművek villamossági rendszere mennyire védett szilárd idegen tárgyak, pl. por, valamint víz bejutásával szemben. A jelzőrendszerek szempontjából fontos különböző védettségi szinteket a következőkben részetesebben is bemutatjuk. IP 9K védettség A tokozásra irányított nagynyomású/gőzsugaras tisztítás nem okozhat károsító hatást: víznyomás kb bar. IP 6K7 védettség Por nem juthat be. Víz még időleges bemerítés esetén sem juthat be. A HELLA termékek a legszigorúbb követelményeket is teljesítik, és minden időjárási körülménnyel szemben a legjobb védelmet kínálják. IP 5K4K védettség Por csak olyan mennyiségben juthat be, amekkora a működést és a biztonságot nem veszélyezteti. A tokozásra bármely irányból fokozott nyomással fröcskölő víz nem okozhat károsító hatást: víznyomás kb. 4 bar. JELLEMZŐK LEÍRÁS MEGJEGYZÉSEK Por és víz elleni védettség, IP International Protection (Nemzetközi Védettség, IP) a DIN szabvány 9. része szerint. Különálló definíció közúti járművek számára. 5K = Por ellen védett 6K = Portömör 9K = Víz elleni védelem nagynyomású/ gőzsugaras tisztításnál. Minél magasabb a védettségi osztály, annál jobb a védelem a különböző anyagok bejutásával szemben. IP 67, maximális érték Porral és vízzel szemben teljes mértékben tömített. Figyelmeztető fényjelzések működésképtelenségének ellenőrzése (DIN Kék) Megkülönböztető fényjelzés. A működőképességet a rendszer felügyeli. EGB R 65 ECE R65 +8 Megadja a Figyelmeztető fényjelzéseknél elérendő világítási értékeket, fényeloszlást és színt. A közúti forgalomban kizárólag az EGB-R65 előírásnak megfelelő Figyelmeztető fényjelzések használhatók. -8

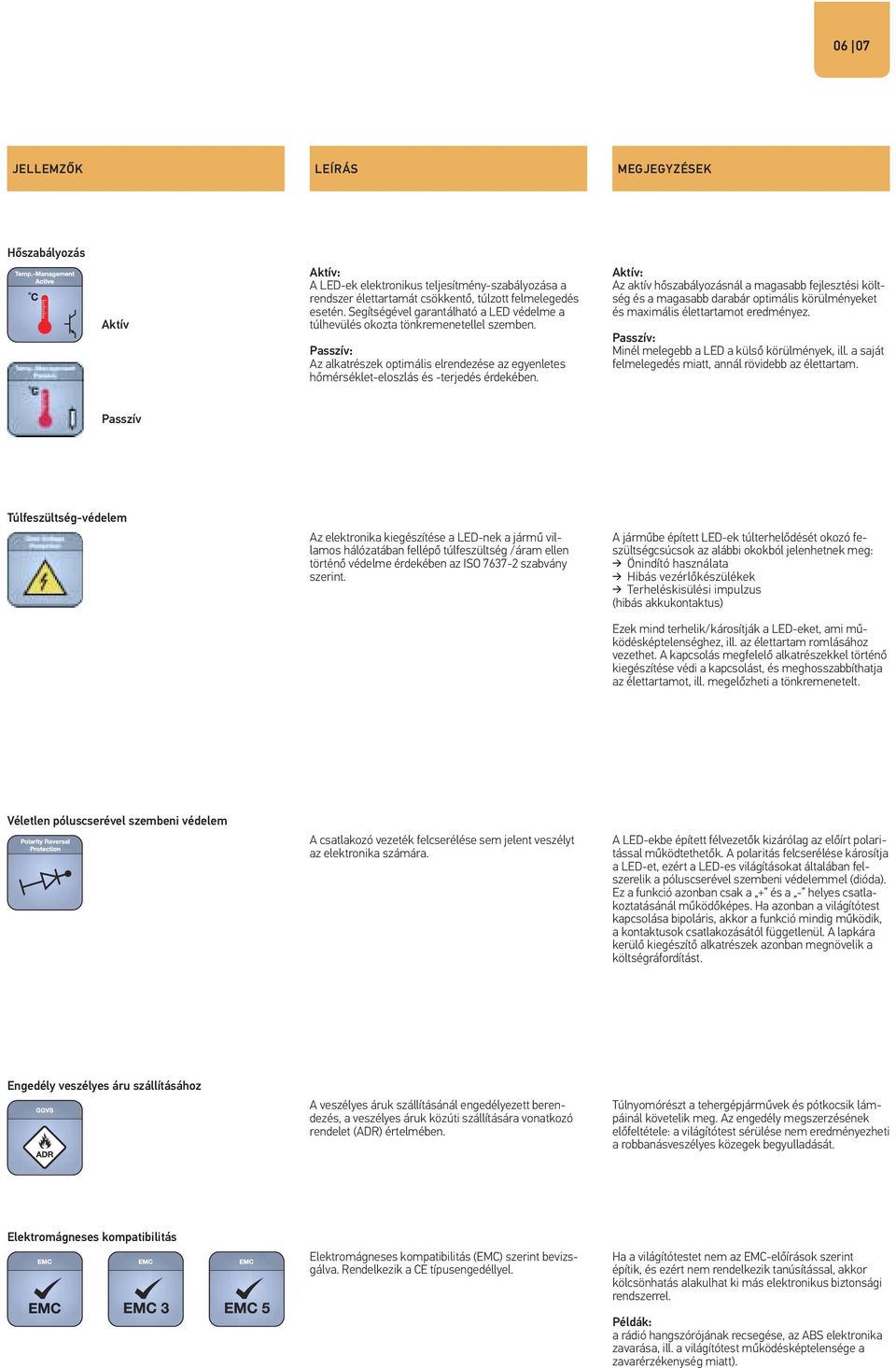

7 06 07 JELLEMZŐK LEÍRÁS MEGJEGYZÉSEK Hőszabályozás Aktív Aktív: A LED-ek elektronikus teljesítmény-szabályozása a rendszer élettartamát csökkentő, túlzott felmelegedés esetén. Segítségével garantálható a LED védelme a túlhevülés okozta tönkremenetellel szemben. Passzív: Az alkatrészek optimális elrendezése az egyenletes hőmérséklet-eloszlás és -terjedés érdekében. Aktív: Az aktív hőszabályozásnál a magasabb fejlesztési költség és a magasabb darabár optimális körülményeket és maximális élettartamot eredményez. Passzív: Minél melegebb a LED a külső körülmények, ill. a saját felmelegedés miatt, annál rövidebb az élettartam. Passzív Túlfeszültség-védelem Az elektronika kiegészítése a LED-nek a jármű villamos hálózatában fellépő túlfeszültség /áram ellen történő védelme érdekében az ISO szabvány szerint. A járműbe épített LED-ek túlterhelődését okozó feszültségcsúcsok az alábbi okokból jelenhetnek meg: Önindító használata Hibás vezérlőkészülékek Terheléskisülési impulzus (hibás akkukontaktus) Ezek mind terhelik/károsítják a LED-eket, ami működésképtelenséghez, ill. az élettartam romlásához vezethet. A kapcsolás megfelelő alkatrészekkel történő kiegészítése védi a kapcsolást, és meghosszabbíthatja az élettartamot, ill. megelőzheti a tönkremenetelt. Véletlen póluscserével szembeni védelem A csatlakozó vezeték felcserélése sem jelent veszélyt az elektronika számára. A LED-ekbe épített félvezetők kizárólag az előírt polaritással működtethetők. A polaritás felcserélése károsítja a LED-et, ezért a LED-es világításokat általában felszerelik a póluscserével szembeni védelemmel (dióda). Ez a funkció azonban csak a + és a - helyes csatlakoztatásánál működőképes. Ha azonban a világítótest kapcsolása bipoláris, akkor a funkció mindig működik, a kontaktusok csatlakozásától függetlenül. A lapkára kerülő kiegészítő alkatrészek azonban megnövelik a költségráfordítást. Engedély veszélyes áru szállításához A veszélyes áruk szállításánál engedélyezett berendezés, a veszélyes áruk közúti szállítására vonatkozó rendelet (ADR) értelmében. Túlnyomórészt a tehergépjárművek és pótkocsik lámpáinál követelik meg. Az engedély megszerzésének előfeltétele: a világítótest sérülése nem eredményezheti a robbanásveszélyes közegek begyulladását. Elektromágneses kompatibilitás Elektromágneses kompatibilitás (EMC) szerint bevizsgálva. Rendelkezik a CE típusengedéllyel. Ha a világítótestet nem az EMC-előírások szerint építik, és ezért nem rendelkezik tanúsítással, akkor kölcsönhatás alakulhat ki más elektronikus biztonsági rendszerrel. Példák: a rádió hangszórójának recsegése, az ABS elektronika zavarása, ill. a világítótest működésképtelensége a zavarérzékenység miatt).

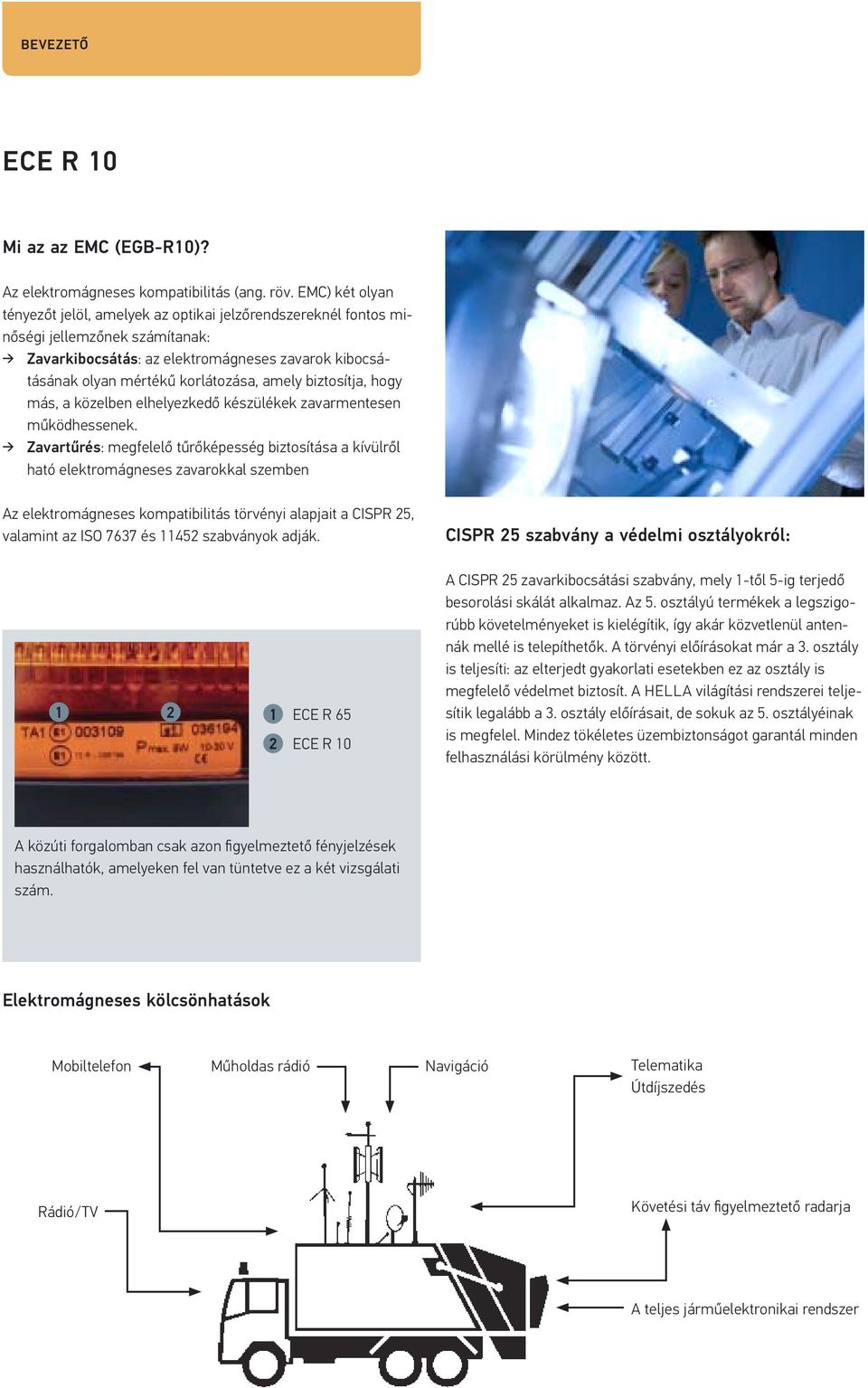

8 BEVEZETŐ ECE R 10 Mi az az EMC (EGB-R10)? Az elektromágneses kompatibilitás (ang. röv. EMC) két olyan tényezőt jelöl, amelyek az optikai jelzőrendszereknél fontos minőségi jellemzőnek számítanak: Zavarkibocsátás: az elektromágneses zavarok kibocsátásának olyan mértékű korlátozása, amely biztosítja, hogy más, a közelben elhelyezkedő készülékek zavarmentesen működhessenek. Zavartűrés: megfelelő tűrőképesség biztosítása a kívülről ható elektromágneses zavarokkal szemben Az elektromágneses kompatibilitás törvényi alapjait a CISPR 25, valamint az ISO 7637 és szabványok adják ECE R 65 2 ECE R 10 CISPR 25 szabvány a védelmi osztályokról: A CISPR 25 zavarkibocsátási szabvány, mely 1-től 5-ig terjedő besorolási skálát alkalmaz. Az 5. osztályú termékek a legszigorúbb követelményeket is kielégítik, így akár közvetlenül antennák mellé is telepíthetők. A törvényi előírásokat már a 3. osztály is teljesíti: az elterjedt gyakorlati esetekben ez az osztály is megfelelő védelmet biztosít. A HELLA világítási rendszerei teljesítik legalább a 3. osztály előírásait, de sokuk az 5. osztályéinak is megfelel. Mindez tökéletes üzembiztonságot garantál minden felhasználási körülmény között. A közúti forgalomban csak azon fi gyelmeztető fényjelzések használhatók, amelyeken fel van tüntetve ez a két vizsgálati szám. Elektromágneses kölcsönhatások Mobiltelefon Műholdas rádió Navigáció Telematika Útdíjszedés Rádió/TV Követési táv fi gyelmeztető radarja A teljes járműelektronikai rendszer

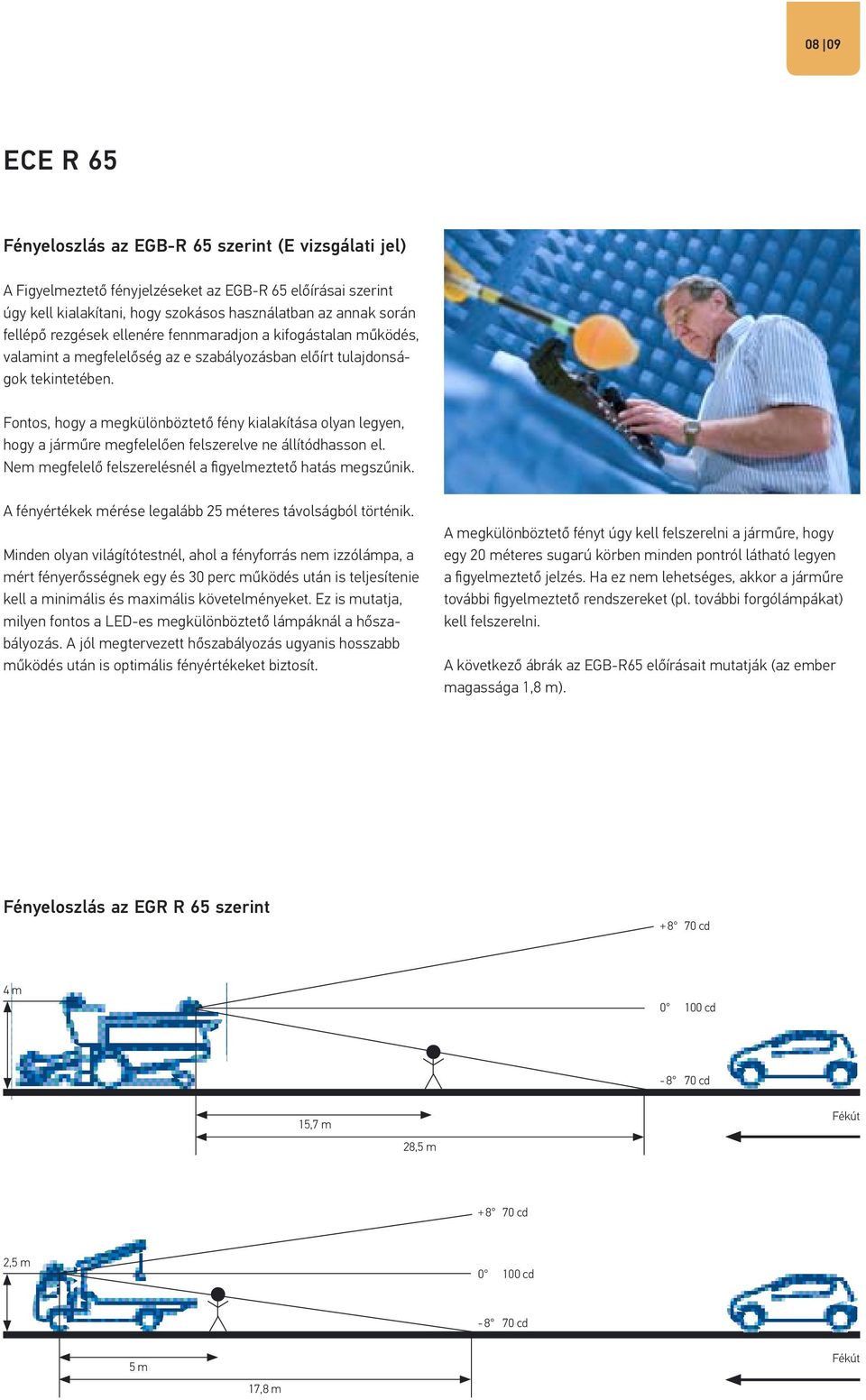

9 08 09 ECE R 65 Fényeloszlás az EGB-R 65 szerint (E vizsgálati jel) A Figyelmeztető fényjelzéseket az EGB-R 65 előírásai szerint úgy kell kialakítani, hogy szokásos használatban az annak során fellépő rezgések ellenére fennmaradjon a kifogástalan működés, valamint a megfelelőség az e szabályozásban előírt tulajdonságok tekintetében. Fontos, hogy a megkülönböztető fény kialakítása olyan legyen, hogy a járműre megfelelően felszerelve ne állítódhasson el. Nem megfelelő felszerelésnél a fi gyelmeztető hatás megszűnik. A fényértékek mérése legalább 25 méteres távolságból történik. Minden olyan világítótestnél, ahol a fényforrás nem izzólámpa, a mért fényerősségnek egy és 30 perc működés után is teljesítenie kell a minimális és maximális követelményeket. Ez is mutatja, milyen fontos a LED-es megkülönböztető lámpáknál a hőszabályozás. A jól megtervezett hőszabályozás ugyanis hosszabb működés után is optimális fényértékeket biztosít. A megkülönböztető fényt úgy kell felszerelni a járműre, hogy egy 20 méteres sugarú körben minden pontról látható legyen a fi gyelmeztető jelzés. Ha ez nem lehetséges, akkor a járműre további fi gyelmeztető rendszereket (pl. további forgólámpákat) kell felszerelni. A következő ábrák az EGB-R65 előírásait mutatják (az ember magassága 1,8 m). Fényeloszlás az EGR R 65 szerint cd 4 m cd cd 15,7 m 28,5 m Fékút cd 2,5 m cd cd 5 m 17,8 m Fékút

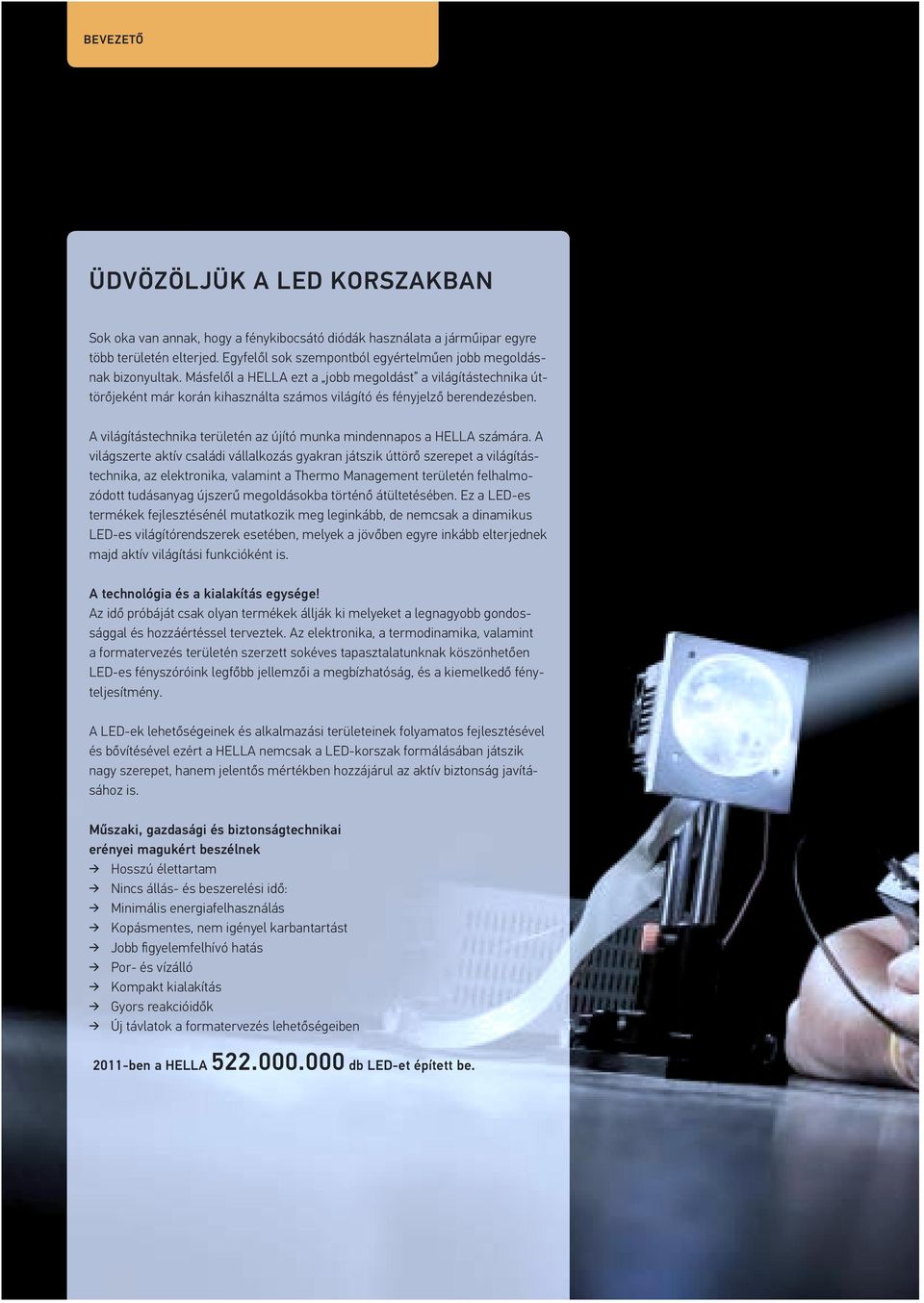

10 BEVEZETŐ ÜDVÖZÖLJÜK A LED KORSZAKBAN Sok oka van annak, hogy a fénykibocsátó diódák használata a járműipar egyre több területén elterjed. Egyfelől sok szempontból egyértelműen jobb megoldásnak bizonyultak. Másfelől a HELLA ezt a jobb megoldást a világítástechnika úttörőjeként már korán kihasználta számos világító és fényjelző berendezésben. A világítástechnika területén az újító munka mindennapos a HELLA számára. A világszerte aktív családi vállalkozás gyakran játszik úttörő szerepet a világítástechnika, az elektronika, valamint a Thermo Management területén felhalmozódott tudásanyag újszerű megoldásokba történő átültetésében. Ez a LED-es termékek fejlesztésénél mutatkozik meg leginkább, de nemcsak a dinamikus LED-es világítórendszerek esetében, melyek a jövőben egyre inkább elterjednek majd aktív világítási funkcióként is. A technológia és a kialakítás egysége! Az idő próbáját csak olyan termékek állják ki melyeket a legnagyobb gondossággal és hozzáértéssel terveztek. Az elektronika, a termodinamika, valamint a formatervezés területén szerzett sokéves tapasztalatunknak köszönhetően LED-es fényszóróink legfőbb jellemzői a megbízhatóság, és a kiemelkedő fényteljesítmény. A LED-ek lehetőségeinek és alkalmazási területeinek folyamatos fejlesztésével és bővítésével ezért a HELLA nemcsak a LED-korszak formálásában játszik nagy szerepet, hanem jelentős mértékben hozzájárul az aktív biztonság javításához is. Műszaki, gazdasági és biztonságtechnikai erényei magukért beszélnek Hosszú élettartam Nincs állás- és beszerelési idő: Minimális energiafelhasználás Kopásmentes, nem igényel karbantartást Jobb fi gyelemfelhívó hatás Por- és vízálló Kompakt kialakítás Gyors reakcióidők Új távlatok a formatervezés lehetőségeiben 2011-ben a HELLA db LED-et épített be.

11 10 11

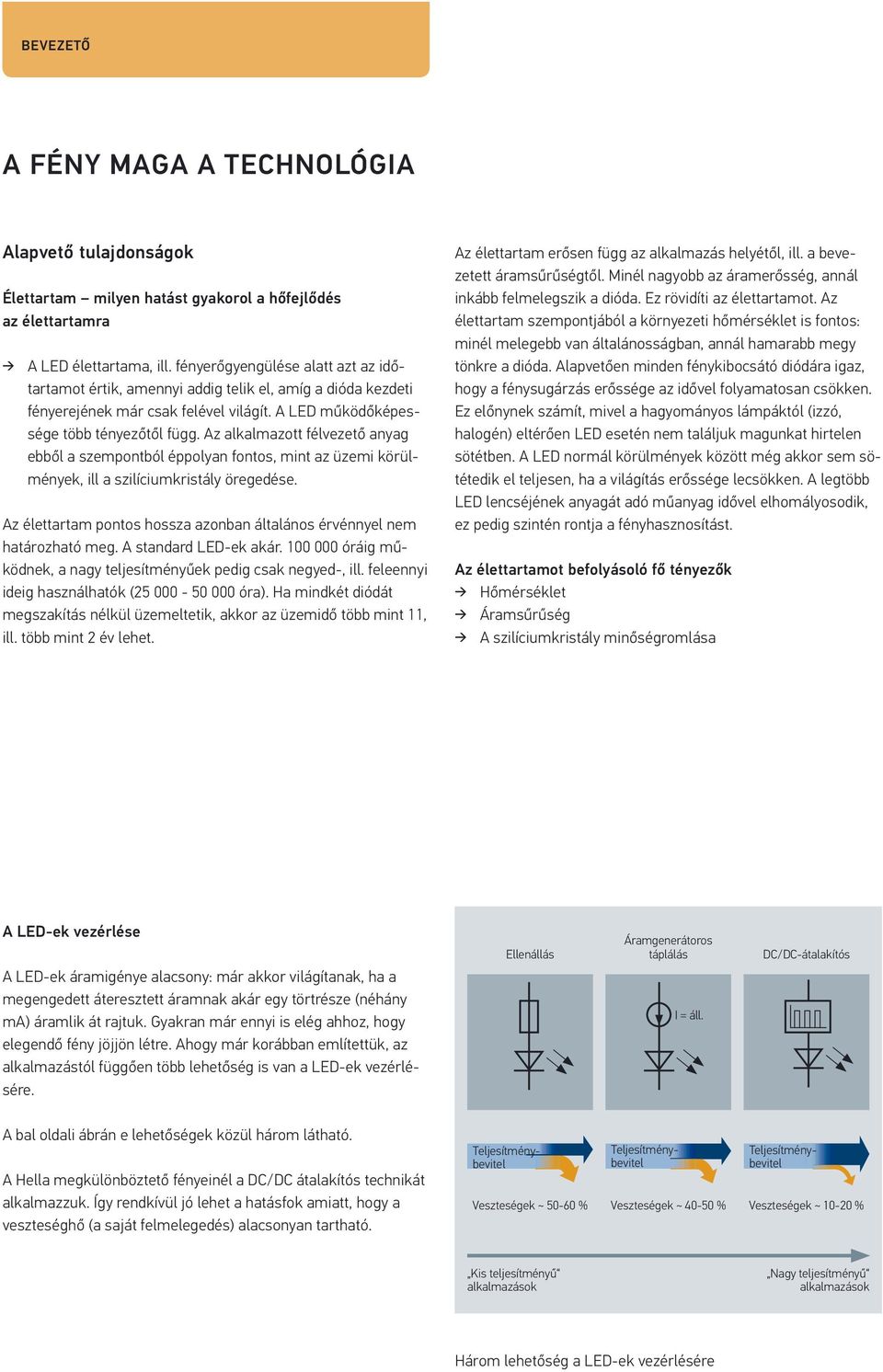

12 BEVEZETŐ A FÉNY MAGA A TECHNOLÓGIA Alapvető tulajdonságok Élettartam milyen hatást gyakorol a hőfejlődés az élettartamra A LED élettartama, ill. fényerőgyengülése alatt azt az időtartamot értik, amennyi addig telik el, amíg a dióda kezdeti fényerejének már csak felével világít. A LED működőképessége több tényezőtől függ. Az alkalmazott félvezető anyag ebből a szempontból éppolyan fontos, mint az üzemi körülmények, ill a szilíciumkristály öregedése. Az élettartam pontos hossza azonban általános érvénnyel nem határozható meg. A standard LED-ek akár óráig működnek, a nagy teljesítményűek pedig csak negyed-, ill. feleennyi ideig használhatók ( óra). Ha mindkét diódát megszakítás nélkül üzemeltetik, akkor az üzemidő több mint 11, ill. több mint 2 év lehet. Az élettartam erősen függ az alkalmazás helyétől, ill. a bevezetett áramsűrűségtől. Minél nagyobb az áramerősség, annál inkább felmelegszik a dióda. Ez rövidíti az élettartamot. Az élettartam szempontjából a környezeti hőmérséklet is fontos: minél melegebb van általánosságban, annál hamarabb megy tönkre a dióda. Alapvetően minden fénykibocsátó diódára igaz, hogy a fénysugárzás erőssége az idővel folyamatosan csökken. Ez előnynek számít, mivel a hagyományos lámpáktól (izzó, halogén) eltérően LED esetén nem találjuk magunkat hirtelen sötétben. A LED normál körülmények között még akkor sem sötétedik el teljesen, ha a világítás erőssége lecsökken. A legtöbb LED lencséjének anyagát adó műanyag idővel elhomályosodik, ez pedig szintén rontja a fényhasznosítást. Az élettartamot befolyásoló fő tényezők Hőmérséklet Áramsűrűség A szilíciumkristály minőségromlása A LED-ek vezérlése A LED-ek áramigénye alacsony: már akkor világítanak, ha a megengedett áteresztett áramnak akár egy törtrésze (néhány ma) áramlik át rajtuk. Gyakran már ennyi is elég ahhoz, hogy elegendő fény jöjjön létre. Ahogy már korábban említettük, az alkalmazástól függően több lehetőség is van a LED-ek vezérlésére. Ellenállás Áramgenerátoros táplálás I = áll. DC/DC-átalakítós A bal oldali ábrán e lehetőségek közül három látható. A Hella megkülönböztető fényeinél a DC/DC átalakítós technikát alkalmazzuk. Így rendkívül jó lehet a hatásfok amiatt, hogy a veszteséghő (a saját felmelegedés) alacsonyan tartható. Veszteségek ~ % Teljesítménybevitel Teljesítménybevitel Teljesítménybevitel Veszteségek ~ % Veszteségek ~ % Kis teljesítményű alkalmazások Nagy teljesítményű alkalmazások Három lehetőség a LED-ek vezérlésére

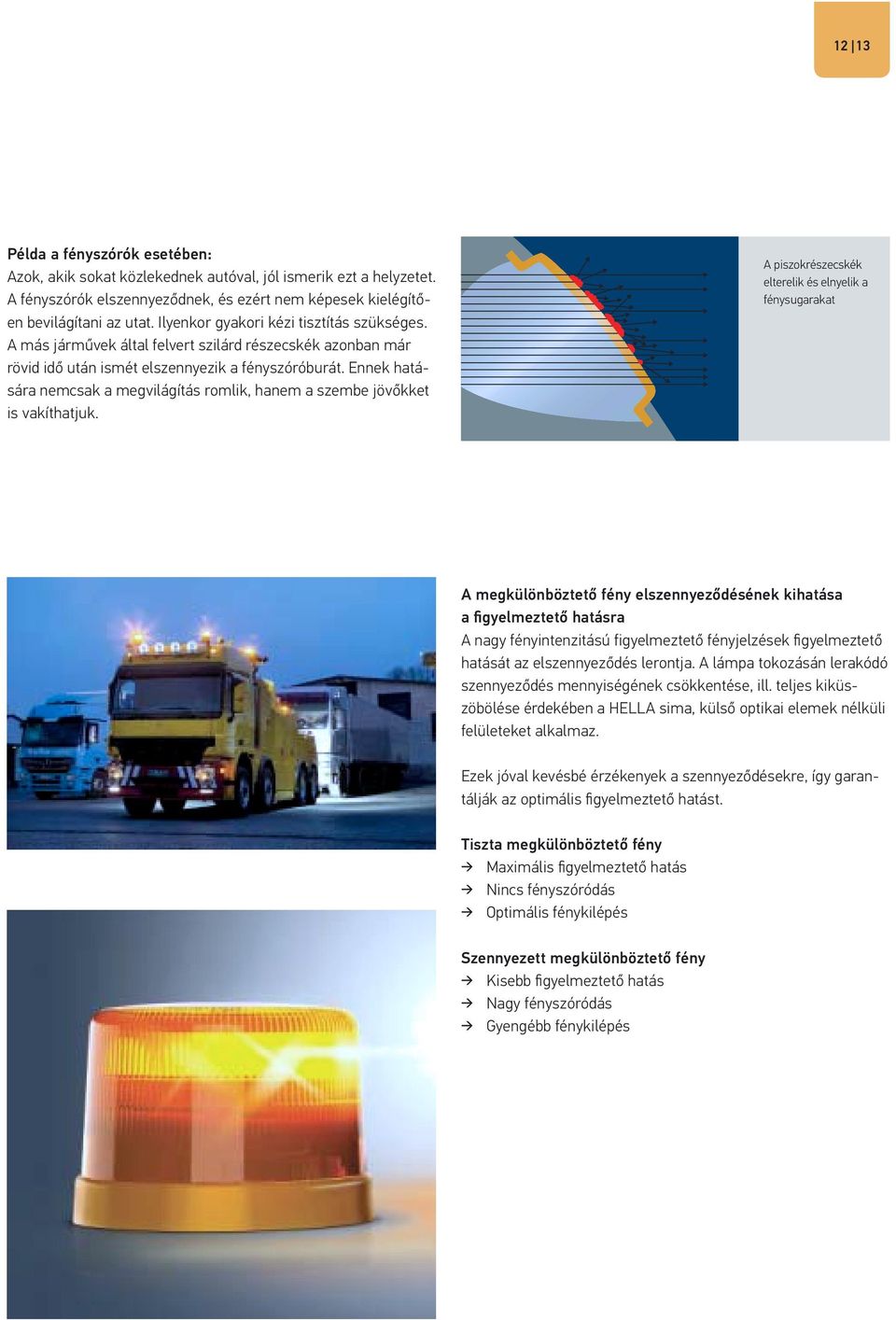

13 12 13 Példa a fényszórók esetében: Azok, akik sokat közlekednek autóval, jól ismerik ezt a helyzetet. A fényszórók elszennyeződnek, és ezért nem képesek kielégítően bevilágítani az utat. Ilyenkor gyakori kézi tisztítás szükséges. A más járművek által felvert szilárd részecskék azonban már rövid idő után ismét elszennyezik a fényszóróburát. Ennek hatására nemcsak a megvilágítás romlik, hanem a szembe jövőkket is vakíthatjuk. A piszokrészecskék elterelik és elnyelik a fénysugarakat A megkülönböztető fény elszennyeződésének kihatása a figyelmeztető hatásra A nagy fényintenzitású figyelmeztető fényjelzések fi gyelmeztető hatását az elszennyeződés lerontja. A lámpa tokozásán lerakódó szennyeződés mennyiségének csökkentése, ill. teljes kiküszöbölése érdekében a HELLA sima, külső optikai elemek nélküli felületeket alkalmaz. Ezek jóval kevésbé érzékenyek a szennyeződésekre, így garantálják az optimális fi gyelmeztető hatást. Tiszta megkülönböztető fény Maximális fi gyelmeztető hatás Nincs fényszóródás Optimális fénykilépés Szennyezett megkülönböztető fény Kisebb fi gyelmeztető hatás Nagy fényszóródás Gyengébb fénykilépés

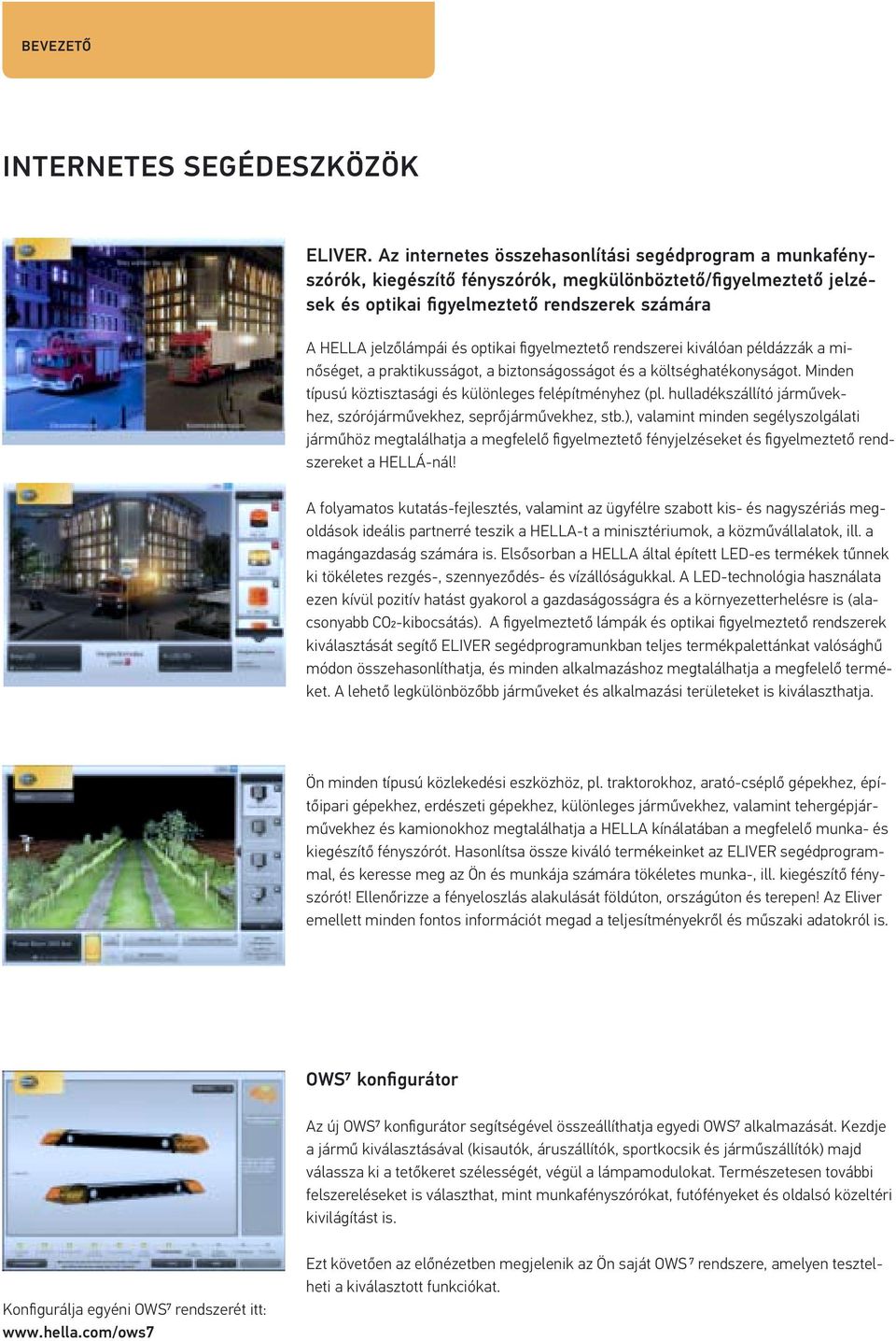

14 BEVEZETŐ INTERNETES SEGÉDESZKÖZÖK ELIVER. Az internetes összehasonlítási segédprogram a munkafényszórók, kiegészítő fényszórók, megkülönböztető/figyelmeztető jelzések és optikai figyelmeztető rendszerek számára A HELLA jelzőlámpái és optikai fi gyelmeztető rendszerei kiválóan példázzák a minőséget, a praktikusságot, a biztonságosságot és a költséghatékonyságot. Minden típusú köztisztasági és különleges felépítményhez (pl. hulladékszállító járművekhez, szórójárművekhez, seprőjárművekhez, stb.), valamint minden segélyszolgálati járműhöz megtalálhatja a megfelelő fi gyelmeztető fényjelzéseket és fi gyelmeztető rendszereket a HELLÁ-nál! A folyamatos kutatás-fejlesztés, valamint az ügyfélre szabott kis- és nagyszériás megoldások ideális partnerré teszik a HELLA-t a minisztériumok, a közművállalatok, ill. a magángazdaság számára is. Elsősorban a HELLA által épített LED-es termékek tűnnek ki tökéletes rezgés-, szennyeződés- és vízállóságukkal. A LED-technológia használata ezen kívül pozitív hatást gyakorol a gazdaságosságra és a környezetterhelésre is (alacsonyabb CO2-kibocsátás). A fi gyelmeztető lámpák és optikai fi gyelmeztető rendszerek kiválasztását segítő ELIVER segédprogramunkban teljes termékpalettánkat valósághű módon összehasonlíthatja, és minden alkalmazáshoz megtalálhatja a megfelelő terméket. A lehető legkülönbözőbb járműveket és alkalmazási területeket is kiválaszthatja. Ön minden típusú közlekedési eszközhöz, pl. traktorokhoz, arató-cséplő gépekhez, építőipari gépekhez, erdészeti gépekhez, különleges járművekhez, valamint tehergépjárművekhez és kamionokhoz megtalálhatja a HELLA kínálatában a megfelelő munka- és kiegészítő fényszórót. Hasonlítsa össze kiváló termékeinket az ELIVER segédprogrammal, és keresse meg az Ön és munkája számára tökéletes munka-, ill. kiegészítő fényszórót! Ellenőrizze a fényeloszlás alakulását földúton, országúton és terepen! Az Eliver emellett minden fontos információt megad a teljesítményekről és műszaki adatokról is. OWS7 konfigurátor Az új OWS7 konfi gurátor segítségével összeállíthatja egyedi OWS7 alkalmazását. Kezdje a jármű kiválasztásával (kisautók, áruszállítók, sportkocsik és járműszállítók) majd válassza ki a tetőkeret szélességét, végül a lámpamodulokat. Természetesen további felszereléseket is választhat, mint munkafényszórókat, futófényeket és oldalsó közeltéri kivilágítást is. Konfi gurálja egyéni OWS7 rendszerét itt: Ezt követően az előnézetben megjelenik az Ön saját OWS 7 rendszere, amelyen tesztelheti a kiválasztott funkciókat.

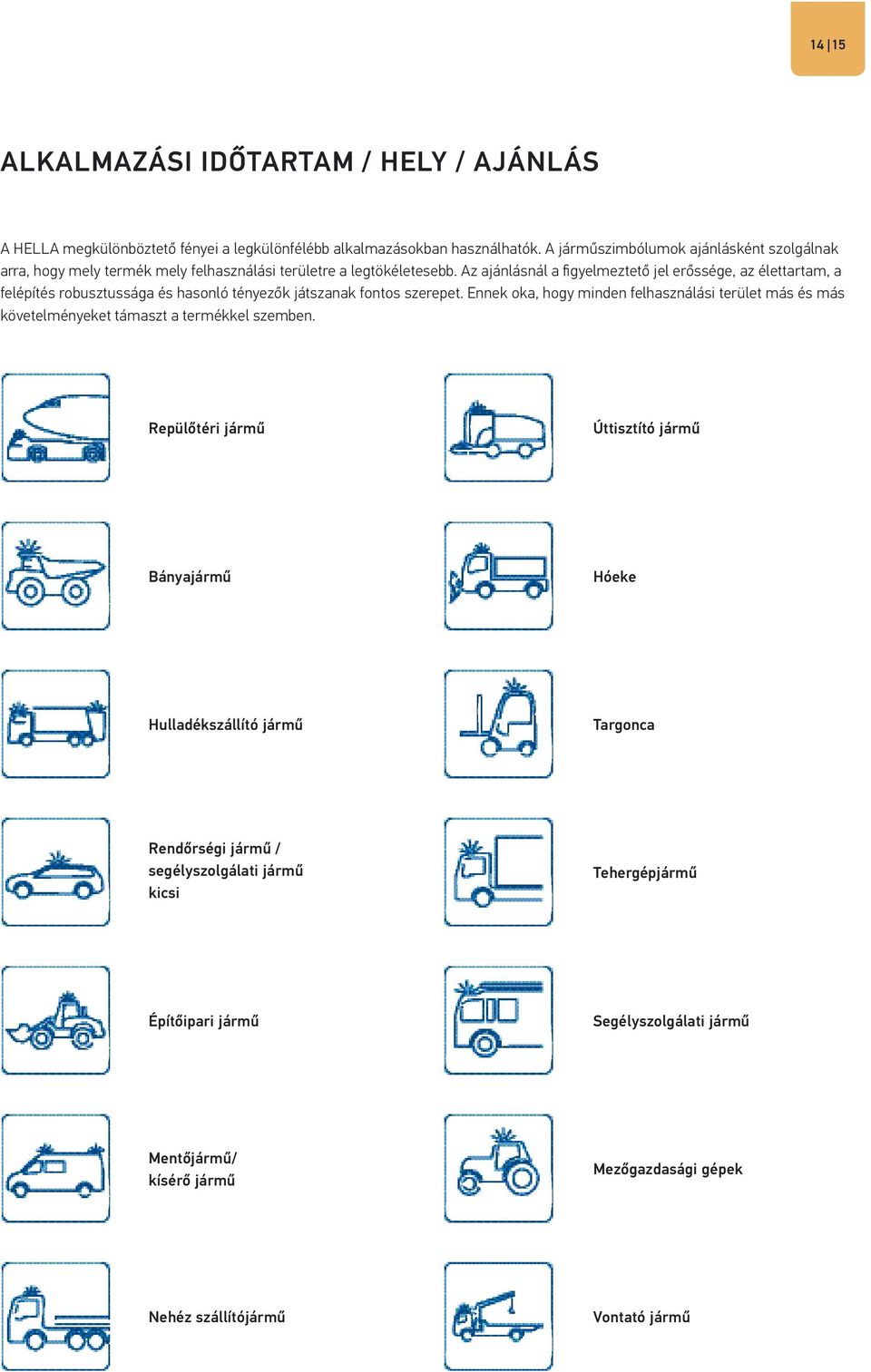

15 14 15 ALKALMAZÁSI IDŐTARTAM / HELY / AJÁNLÁS A HELLA megkülönböztető fényei a legkülönfélébb alkalmazásokban használhatók. A járműszimbólumok ajánlásként szolgálnak arra, hogy mely termék mely felhasználási területre a legtökéletesebb. Az ajánlásnál a fi gyelmeztető jel erőssége, az élettartam, a felépítés robusztussága és hasonló tényezők játszanak fontos szerepet. Ennek oka, hogy minden felhasználási terület más és más követelményeket támaszt a termékkel szemben. Repülőtéri jármű Úttisztító jármű Bányajármű Hóeke Hulladékszállító jármű Targonca Rendőrségi jármű / segélyszolgálati jármű kicsi Tehergépjármű Építőipari jármű Segélyszolgálati jármű Mentőjármű/ kísérő jármű Mezőgazdasági gépek Nehéz szállítójármű Vontató jármű

16 BEVEZETŐ JELZŐFÉNYEK A nagy jelzőhatású HELLA fi gyelmeztető jelzések a közlekedés többi részvevője felé a következő információt közvetítik: Kérjük, vigyázzanak - a jármű környezetében munkavégzés történik. A fi gyelmeztető fények az intenzív fi gyelmeztető hatás miatt biztosítják a saját és mások maximálisan lehetséges biztonságát. E biztonság a fénynyalábok optimális kibocsátásának és az optimális fényeloszlásnak, ill. az ebből eredő nagy hatótávolságnak és fényerősségnek köszönhetően teremtődik meg. Ön száz százalékig rábízhatja magát fi gyelmeztető lámpáinkra: a HELLA fi gyelmeztető lámpák kitűnnek a mezőnyből kiváló megmunkálási minőségüknek és megbízhatóságuknak köszönhetően - ezt a hosszú élettartam is bizonyítja!

17 16 17

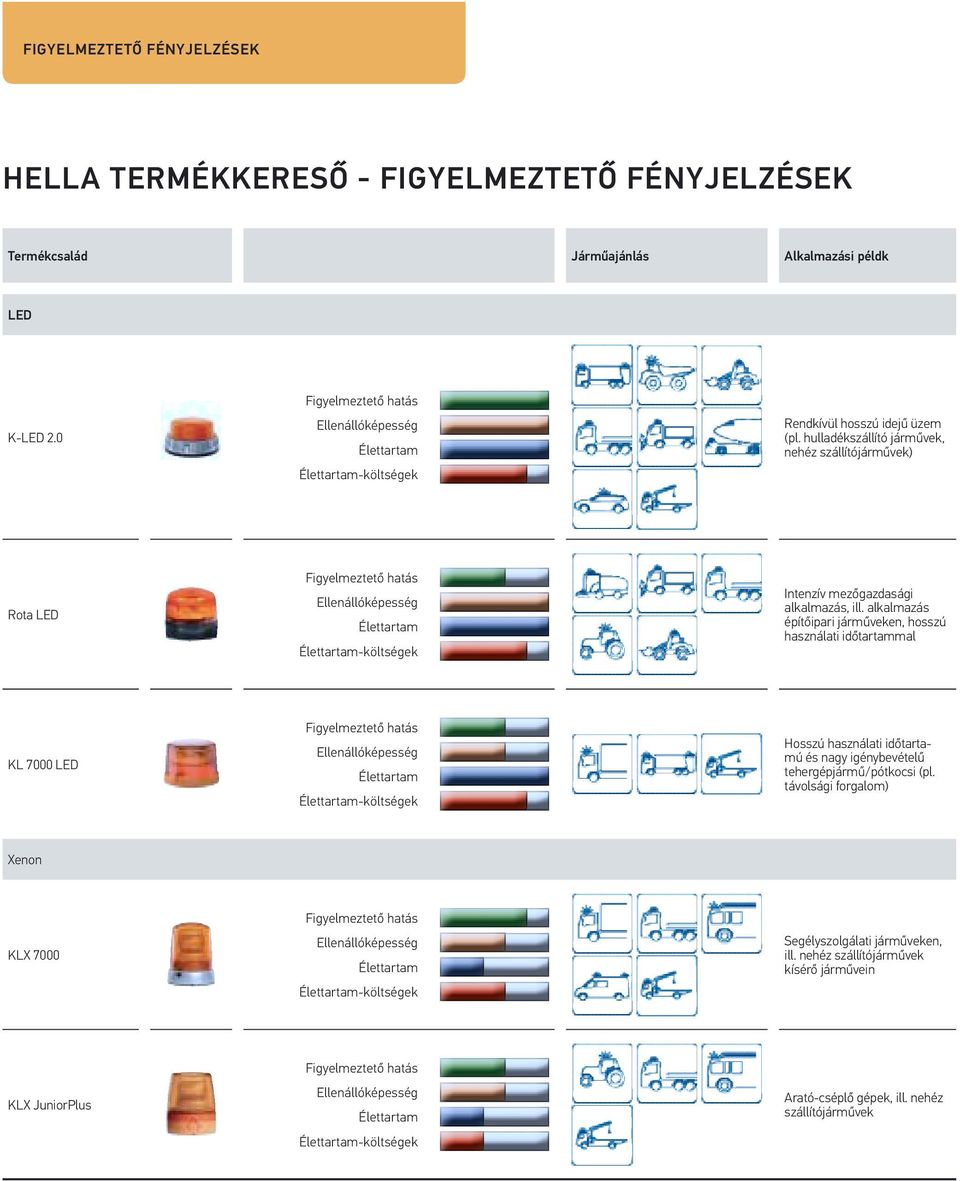

18 FIGYELMEZTETŐ FÉNYJELZÉSEK HELLA TERMÉKKERESŐ FIGYELMEZTETŐ FÉNYJELZÉSEK Termékcsalád Járműajánlás Alkalmazási példk LED K-LED 2.0 Figyelmeztető hatás Ellenállóképesség Élettartam Élettartam-költségek Rendkívül hosszú idejű üzem (pl. hulladékszállító járművek, nehéz szállítójárművek) Rota LED Figyelmeztető hatás Ellenállóképesség Élettartam Élettartam-költségek Intenzív mezőgazdasági alkalmazás, ill. alkalmazás építőipari járműveken, hosszú használati időtartammal KL 7000 LED Figyelmeztető hatás Ellenállóképesség Élettartam Élettartam-költségek Hosszú használati időtartamú és nagy igénybevételű tehergépjármű/pótkocsi (pl. távolsági forgalom) Xenon KLX 7000 Figyelmeztető hatás Ellenállóképesség Élettartam Élettartam-költségek Segélyszolgálati járműveken, ill. nehéz szállítójárművek kísérő járművein KLX JuniorPlus Figyelmeztető hatás Ellenállóképesség Élettartam Élettartam-költségek Arató-cséplő gépek, ill. nehéz szállítójárművek

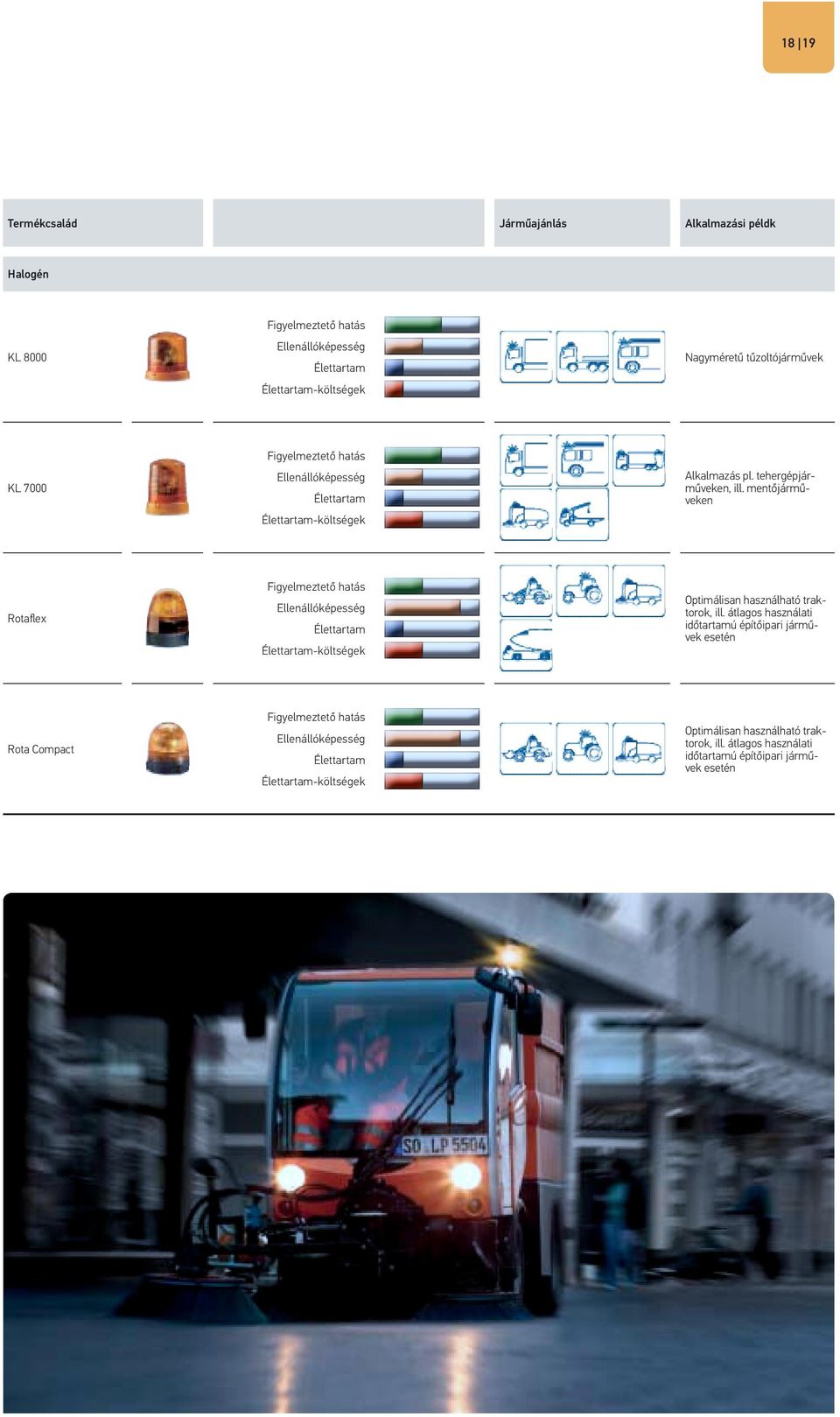

19 18 19 Termékcsalád Járműajánlás Alkalmazási példk Halogén KL 8000 Figyelmeztető hatás Ellenállóképesség Élettartam Élettartam-költségek Nagyméretű tűzoltójárművek KL 7000 Figyelmeztető hatás Ellenállóképesség Élettartam Élettartam-költségek Alkalmazás pl. tehergépjárműveken, ill. mentőjárműveken Rotaflex Figyelmeztető hatás Ellenállóképesség Élettartam Élettartam-költségek Optimálisan használható traktorok, ill. átlagos használati időtartamú építőipari járművek esetén Rota Compact Figyelmeztető hatás Ellenállóképesség Élettartam Élettartam-költségek Optimálisan használható traktorok, ill. átlagos használati időtartamú építőipari járművek esetén

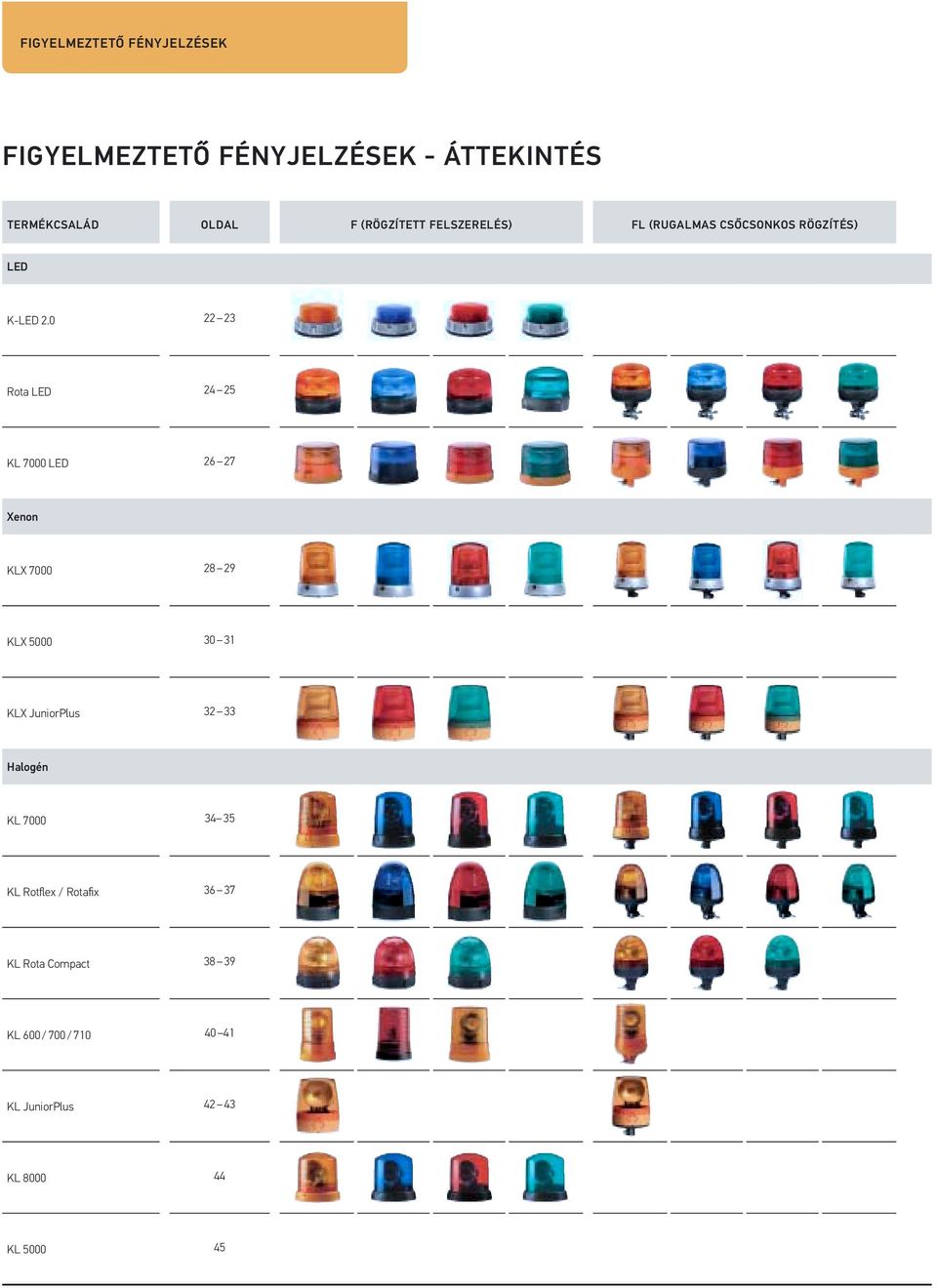

20 FIGYELMEZTETŐ FÉNYJELZÉSEK FIGYELMEZTETŐ FÉNYJELZÉSEK ÁTTEKINTÉS TERMÉKCSALÁD OLDAL F RÖGZÍTETT FELSZERELÉS FL RUGALMAS CSŐCSONKOS RÖGZÍTÉS LED K-LED Rota LED KL 7000 LED Xenon KLX KLX KLX JuniorPlus Halogén KL KL Rotflex / Rotafix KL Rota Compact KL 600 / 700 / KL JuniorPlus KL KL

21 20 21 R CSŐCSONKOS RÖGZÍTÉS M MÁGNESES RÖGZÍTÉS SB EGYÉNI CSAVARZAT / LEMO DUGÓ

22 LED ES MEGKÜLÖNBÖZTETŐ FÉNYJELZÉSEK K LED Figyelmeztető jel típusai Az első olyan HELLA megkülönböztető fény, amelynél választani lehet a forgó, ill. a villogó fi gyelmeztető jelzés között. Forgófény funkció: Fényességi fokozatok A beépített fényérzékelőnek köszönhetően automatikus az átkapcsolás a nappali, ill. az éjszakai üzemmód között. Mindez a lehető legjobb fi gyelmeztetési hatásfokot biztosítja. Üzembiztonság Az első olyan HELLA megkülönböztető fény, amely teljesíti az IP 67 védettség előírásait. A megkülönböztető fény portömör, és rövid időre vízbe is meríthető. Fényerő Homogén megvilágítás, a fényérték meredeken emelkedik, a jel azonnal észrevehető. Idő Rezgésállóság A megkülönböztető fény nem tartalmaz mozgó alkatrészt, ezért védett az erős rezgésektől, ütődésektől. Villogófény-funkció: Kompakt kivitel Rendkívül lapos kialakítás, ütésálló bura. Alacsony élettartam-költségek Karbantartásmentes, rendkívül hosszú élettartamú megkülönböztető fény. Minimálisra csökkenti a karbantartási költségeket és az állásidőt. Fényerő Idő A kettős villogó jel jó észlelhetőséget biztosít, 360 -os figyelmeztető hatás, a fényérték meredeken emelkedik, a jel azonnal észrevehető. MŰSZAKI ADATOK TÍPUSVIZSGA Névleges feszültség (U N ) többféle feszültségről működtethető Rádió-zavarmentesítés (CISPR25) Vezetékkel vezetett, 5. osztályú Üzemi feszültség (U N ) V Jóváhagyás GGVSE / ADR Teljes áramfelvétel Fogyasztás Üzemi hőfoktartomány Bura Felhasználási helyzet 0,45 A és 2,5 A között max. 30 W 40 C és + 60 C között Polikarbonát álló Elektromágneses kompatibilitás Védettségi osztály IP 67 A KÖVETKEZŐ JÁRMŰTÍPU SOKHOZ JAVASOLJUK:

23 22 23 Az ezen az oldalon látható termékek a következő tulajdonságokkal rendelkeznek: ECE R K LED 2.0 F Többféle feszültségről működtethető, sárga 2XD Többféle feszültségről működtethető, kék 2XD Többféle feszültségről működtethető, piros 2XD Többféle feszültségről működtethető, zöld Rendelésre* K LED 2.0 R RÚDRA SZERELHETŐ Többféle feszültségről működtethető, sárga 2XD Többféle feszültségről működtethető, kék 2XD Többféle feszültségről működtethető, piros 2XD Többféle feszültségről működtethető, zöld Rendelésre* K LED 2.0 M MÁGNESTALPAS Többféle feszültségről működtethető, sárga 2XD Többféle feszültségről működtethető, kék 2XD Többféle feszültségről működtethető, piros 2XD Többféle feszültségről működtethető, zöld Rendelésre* * Nincs EGB-engedély - Csak a törvényi rendelkezések betartása mellett lehetséges. Németországban, Ausztriában és Svájcban közúti forgalomra nem engedélyezett.

24 LED ES MEGKÜLÖNBÖZTETŐ FÉNYJELZÉSEK ROTA LED Hosszú élettartam Nincsenek mozgó alkatrészek, nincs kopás, a legmagasabb fokú megbízhatóság. Költségmegtakarítás Mivel a LED-ek nem igényelnek karbantartást, nem járnak további alkatrész- és karbantartási költségekkel. Az állásidő minimálisra csökken. Rezgésállóság A rezgéssel és rázkódással szemben különösen ellenálló a LED technológiának köszönhetően. Mozgó alkatrész nélkül. Forgófény funkció Az innovatív elektronikus koncepció lehetővé teszi a forgó hatást mozgó alkatrészek nélkül. Kompakt kialakítás A lapos, kompakt kialakítás, valamint az ütésálló polikarbonát lámpabura védelmet nyújt az ütődésekkel szemben, amiket pl. ágak okozhatnak. Szerelés Az igényeknek megfelelően többféle rögzítési megoldással kapható, így bármilyen alkalmazásban felszerelhető. Forgófény funkció: Fényerő Homogén megvilágítás, a fényérték meredeken emelkedik, a jel azonnal észrevehető. Idő MŰSZAKI ADATOK TÍPUSVIZSGA Névleges feszültség (U N ) Üzemi feszültség (U N ) többféle feszültségről működtethető V Fénytechnikai engedélyezés, sárga TA Fénytechnikai engedélyezés, kék TB Teljes áramfelvétel kb. 0,8 A (12 V), kb. 0,4 A (24 V) Rádió-zavarmentesítés (CISPR25) Vezeték által továbbított zavarok, 5. osztály Fogyasztás kb. 10 W Jóváhagyás GGVSE / ADR Bura Felhasználási helyzet Védettségi osztály Polikarbonát Álló IP 5KX, IP X4K és IP X9K Elektromágneses kompatibilitás A KÖVETKEZŐ JÁRMŰTÍPUSOKHOZ JAVASOLJUK:

25 24 25 Az ezen az oldalon látható termékek a következő tulajdonságokkal rendelkeznek: IP 9K ECE R ROTA LED F Többféle feszültségről működtethető, V, sárga 2RL Többféle feszültségről működtethető, V, kék 2RL Többféle feszültségről működtethető, V, piros Többféle feszültségről működtethető, V, zöld Rendelésre* Rendelésre* ROTA LED FL RÚDRA SZERELHETŐ, RUGALMAS Többféle feszültségről működtethető, V, sárga 2RL Többféle feszültségről működtethető, V, kék 2RL Többféle feszültségről működtethető, V, piros Többféle feszültségről működtethető, V, zöld Rendelésre* Rendelésre* ROTA LED M MÁGNESTALPAS Többféle feszültségről működtethető, V, sárga 2RL Többféle feszültségről működtethető, V, kék 2RL Többféle feszültségről működtethető, V, piros Többféle feszültségről működtethető, V, zöld Rendelésre* Rendelésre* * Nincs EGB-engedély - Csak a törvényi rendelkezések betartása mellett lehetséges. Németországban, Ausztriában és Svájcban közúti forgalomra nem engedélyezett.

26 LED ES MEGKÜLÖNBÖZTETŐ FÉNYJELZÉSEK KL 7000 LED Hosszú élettartam A legmodernebb LED-technika alacsony teljesítményfelvétel mellett optimális fénykibocsátást tesz lehetővé. Forgófény funkció Az innovatív elektronikus koncepció lehetővé teszi a forgó hatást mozgó alkatrészek nélkül. Szerelés Az igényeknek megfelelően három különböző, a DIN szabvány szerinti rögzítési megoldással kapható, így minden alkalmazáshoz felszerelhető. A fi x változat felülre és alulra egyaránt elhelyezhető. Költségmegtakarítás Mivel a LED-ek nem igényelnek karbantartást, nem járnak további alkatrész- és karbantartási költségekkel. Az állásidő minimálisra csökken. Kompakt kialakítás A hőszabályozás és az optika egyetlen modult alkot, ezért feltűnően kompakt lehet a rendszer kialakítása. Átalakítás LED-re A meglevő halogénes változatok az alaptokozás cseréje és további szerelési költség nélkül átalakíthatók LED-esre. Csekély szerkezeti magasság Az alvófülkés felépítményű tehergépjárművek is alatta maradhatnak a közúti közlekedésnél maximálisan engedélyezett 4 m-es magasságnak. Forgófény funkció: Fényerő Homogén megvilágítás, a fényérték meredeken emelkedik, a jel azonnal észrevehető. Hőszabályozás A LED-ek a hőmérsékletre érzékenyek. Ha a LED túl nagy hőmérsékletnek van kitéve, csökken a diódák által kibocsátott fény erőssége, sőt, a diódák akár tönkre is mehetnek. A Hella a hővezető anyagok nagy választékával és az alkatrészek elrendezésével hatékony hőáramlást biztosít. Az így kialakított rendszer elvezeti a hőt a LED-ektől. Karcolásálló, sima bura A karcolásálló, a szennyeződésekre érzéketlen bura optimális fi gyelmeztető hatást biztosít. Idő MŰSZAKI ADATOK TÍPUSVIZSGA Névleges feszültség (U N ) többféle feszültségről működtethető Üzemi feszültség (U N ) V Teljes áramfelvétel 0,8 A 0,4 A Fogyasztás 10 W Bura PMMA Fénytechnikai engedélyezés, sárga Rádió-zavarmentesítés (CISPR25) Jóváhagyás Elektromágneses zavarvédelem TA Vezeték által továbbított zavarok, 5. osztály GGVSE / ADR ECE-R Felhasználási helyzet Védettségi osztály Álló IP 5K4K, IP X9K A KÖVETKEZŐ JÁRMŰTÍPUSOKHOZ JAVASOLJUK:

27 26 27 Az ezen az oldalon látható termékek a következő tulajdonságokkal rendelkeznek: IP 9K ECE R KL 7000 LED F Többféle feszültségről működtethető, V, sárga 2RL Többféle feszültségről működtethető, V, kék Többféle feszültségről működtethető, V, piros Többféle feszültségről működtethető, V, zöld Rendelésre* Rendelésre* Rendelésre* KL 7000 LED FL Többféle feszültségről működtethető, V, sárga 2RL Többféle feszültségről működtethető, V, kék Többféle feszültségről működtethető, V, piros Többféle feszültségről működtethető, V, zöld Rendelésre* Rendelésre* Rendelésre* KL 7000 LED M MÁGNESTALPAS Többféle feszültségről működtethető, V, sárga 2RL Többféle feszültségről működtethető, V, kék Többféle feszültségről működtethető, V, piros Többféle feszültségről működtethető, V, zöld Rendelésre* Rendelésre* Rendelésre* * Nincs EGB-engedély - Csak a törvényi rendelkezések betartása mellett lehetséges. Németországban, Ausztriában és Svájcban közúti forgalomra nem engedélyezett.

28 XENON FIGYELMEZTETŐ FÉNYJELZÉSEK KLX 7000 IGÉNYES KETTŐS VILLOGÓ TECHNOLÓGIA RENDKÍVÜL ERŐS FIGYELMEZTETŐ HATÁS Kiváló világítási értékek az igényes elektronikának és a nagy hatásfokú belső lencserendszernek köszönhetően Az áram alatt álló alkatrészek integrált védőlekapcsolása biztonságos kezelhetőséget nyújt Fényerő candelában (cd) Nagy teljesítményű elektronika öndiagnosztikai funkcióval, véletlen póluscserével szembeni védelemmel, túl alacsony feszültség esetén lekapcsolással, valamint működésellenőrző kimenettel (pl. reléhez, izzólámpához) Cserélhető X1 villanócső praktikus dugaszolóaljzattal: a világítótest gyorsan, könnyen cserélhető Rögzített felszerelésű változat (B1 kialakítás a DIN szerint) 2 furatkörrel (130 mm (DIN) vagy 107 mm, szerelés felülről vagy alulról) A cserélhető, foglalattal ellátott elektronika maximális szervizbarátságot biztosít Maximális elektromágneses kompatibilitás az igényes, robusztus alumínium háznak, valamint a kiegészítő elektromágneses árnyékoló kosárnak köszönhetően Rugalmas változat (A kialakítás a DIN szerint) Lökés- és rezgéscsillapító aljzattal; a rugózás az erős lökéseket is csillapítja, a fény mindig ugyanabba a pozícióba áll vissza (maximális hajlásszög: 90 ) Kitűnő hűtőrendszer - a lehető legjobb védelem hosszú idejű üzemben, ill. magas környezeti hőmérsékletek esetén Sima, könnyen tisztítható lámpabura ütésálló polikarbonátból Mágneses változat (az ISO 4148 szinert) Öt darab nagy tapadóerejű különálló mágnes a biztonságos rögzítés érdekében Bajonettzáras rendszer, víztől védett nyomómechanizmussal MŰSZAKI ADATOK Névleges feszültség (U N ) 12 V 24 V Üzemi feszültség (U N ) V V TÍPUSVIZSGA Fénytechnikai engedélyezés, sárga (ECE-R65) Fénytechnikai engedélyezés, kék (ECE-R65) Zavarmentesítés Villanási frekvencia Villanási frekvencia, piros Villanó teljesítmény Elektromos villanási energia, piros 5-ös védelmi osztály (CISPR 25) 2,05 +/0,03 Hz kettős villogó 1,66 Hz kettős villogó Ws 8 + 1,5 Ws Elektromágneses kompatibilitás: sárga, kék Elektromágneses kompatibilitás: piros Teljes áramfelvétel 3,3 A 1,6 A Feszültséghiány esetén kikapcsolás 8 V 12 V Kontroll lámpa Üzemi hőfoktartomány Felszerelés (KLX 7000 F) Felhasználási helyzet Véletlen póluscserével szembeni védelem Védettségi osztály Terhelhető 0,5 A-ig 40 C és + 60 C között Fentről és lentről Álló Biztosíték IP 5K4K, IP X9K (porvédett és nagynyomású tisztítást tűrő) A KÖVETKEZŐ JÁRMŰTÍPUSOKHOZ JAVASOLJUK:

29 28 29 Az ezen az oldalon látható termékek a következő tulajdonságokkal rendelkeznek: IP 9K ECE R KLX 7000 F 12 V, sárga 2RL V, sárga 2RL V, kék 2RL V, kék 2RL V, piros 2RL * 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* KLX 7000 FL 12 V, sárga 2RL V, sárga 2RL V, kék 2RL V, kék 2RL V, piros 2RL * 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* KLX 7000 M 12 V, sárga 2RL V, sárga 2RL V, kék 2RL V, kék 2RL V, piros Rendelésre* 24 V, piros Rendelésre* 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* * Nincs EGB-engedély - Csak a törvényi rendelkezések betartása mellett lehetséges. Németországban, Ausztriában és Svájcban közúti forgalomra nem engedélyezett.

30 XENON FIGYELMEZTETŐ FÉNYJELZÉSEK KLX 5000 CSÚCSMINŐSÉGŰ MEGOLDÁS FEDETT SEGÉLYSZOLGÁ LATI JÁRMŰVEKHEZ Rendkívül kompakt kivitel, egyszerű kezelhetőség A nyomásos öntéssel készült alumínium aljzat és az elektromágneses árnyékoló kosár kiváló EMC-védelmet ad Szivargyújtóba köthető, ill. LEMO-csatlakozóval ellátott változatok is elérhetők Különleges, eltolt spirális kezdetű vezeték: probléma nélkül átvezethető a jármű belső terébe. A zavaró járműzajok, valamint az ajtótömítés terhelése minimálisra csökkenthető A robusztus polikarbonát anyagú sima bura kiváló védelmet nyújt a szennyezőkkel szemben, és nagyon egyszerűen tisztítható Stabil, hárompontos mágneses rögzítés Bajonettzár biztosítócsavarral Az ISO 4148 szerint bevizsgálva Fényerő candelában (cd) MŰSZAKI ADATOK Névleges feszültség (U N ) Üzemi feszültség (U N ) Zavarmentesítés Villanási frekvencia Villanó teljesítmény Teljes áramfelvétel Üzemi hőfoktartomány Véletlen póluscserével szembeni védelem Felhasználási helyzet Védettségi osztály 12 V V 5-ös védelmi osztály (CISPR 25) 2,1 Hz kettős villogó Ws 3 A 40 C és + 60 C között van Álló IP 5K4K, IP X9K (porvédett és nagynyomású tisztítást tűrő) TÍPUSVIZSGA Világítástechnikai jóváhagyás (ECE-R65) Elektromágneses kompatibilitás A KÖVETKEZŐ JÁRMŰTÍPUSOKHOZ JAVASOLJUK:

31 30 31 Az ezen az oldalon látható termékek a következő tulajdonságokkal rendelkeznek: IP 9K ECE R KLX 5000 M 12 V, sárga Rendelésre* 12 V, kék 2RL V, piros Rendelésre* 12 V, zöld Rendelésre* KLX 5000 M 12 V, sárga, LEMO-dugóval Rendelésre* 12 V, kék, LEMO-dugóval 2RL V, piros, LEMO-dugóval Rendelésre* 12 V, zöld, LEMO-dugóval Rendelésre* * Nincs EGB-engedély - Csak a törvényi rendelkezések betartása mellett lehetséges. Németországban, Ausztriában és Svájcban közúti forgalomra nem engedélyezett.

32 XENON FIGYELMEZTETŐ FÉNYJELZÉSEK KLX JUNIORPLUS XENON TECHNOLÓGIA VONZÓ ÁR TELJESÍTMÉNY ARÁNYBAN Egyszerűen cserélhető, dugaszolható villanócső Elektronika integrált polaritásvédelemmel A rendszer sima, könnyen tisztítható, robusztus polikarbonát anyagú burával, és optimális fényhasznosítást adó, különleges optikájú belső lencsével rendelkezik Praktikus nyomáspontos zárrendszer az egyszerű használat érdekében Modern megjelenés Lopásbiztosítás imbusz csavarral A burkolat rugalmas foglalata egyidejűleg rezgéscsillapítóként szolgál Polikarbonátból készült robusztus, könnyen tisztítható lámpaburák egyszerűen kezelhető nyomópontos záró rendszerrel Rögzített felszerelésű változat (B1 kialakítás a DIN szerint) Stabil, hárompontos rögzítéssel. Az elasztikus, ütéseket elnyelő talp még a nagyobb ütődéseket is felfogja és minimalizálja a sérülések veszélyét, a világítótest pedig mindig visszaáll az optimális pozícióba (legnagyobb dőlésszög: 90 ) Fényerő candelában (cd) Rugalmas csőcsonkrögzítésű változat (A kialakítás a DIN szerint) Lökés- és rezgéscsillapító aljzattal; a rugózás az erős lökéseket is csillapítja, a fény mindig ugyanabba a pozícióba áll vissza (maximális hajlásszög: 90 ) Mágneses változat (az ISO 4148 szerint) Biztonságos illeszkedés a 3 különálló mágnes nagy tapadóerejének köszönhetően SB-változat központi csappal Fix felszerelés céljára egyenként csavarozható változatok kaphatók MŰSZAKI ADATOK Névleges feszültség (U N ) 12 V 24 V Üzemi feszültség (U N ) V V TÍPUSVIZSGA Fénytechnikai engedélyezés, sárga (ECE-R65) Fénytechnikai engedélyezés, kék (ECE-R65) Zavarmentesítés Villanási frekvencia Villanó teljesítmény 3-ös védelmi osztály (CISPR 25) 2 Hz kettős villogó Ws Elektromágneses zavarvédelem Teljes áramfelvétel 3,3 A 1,7 A Üzemi hőfoktartomány Véletlen póluscserével szembeni védelem 40 C és + 60 C között Biztosíték Feszültséghiány esetén kikapcsolás 4 V 12 V Felszerelés (KLX JuniorPlus F) Felhasználási helyzet Védettségi osztály Lentről Álló IP 5K4K, IP X9K (porvédett és nagynyomású tisztítást tűrő) A KÖVETKEZŐ JÁRMŰTÍPUSOKHOZ JAVASOLJUK:

33 32 33 Az ezen az oldalon látható termékek a következő tulajdonságokkal rendelkeznek: IP 9K ECE R KLX JUNIORPLUS F 12 V, sárga 2XD V, sárga 2XD V, kék 2XD V, kék 2XD V, piros Rendelésre* 24 V, piros Rendelésre* 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* KLX JUNIORPLUS FL 12 V, sárga 2XD V, sárga 2XD V, kék 2XD V, kék 2XD V, piros Rendelésre* 24 V, piros Rendelésre* 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* KLX JUNIORPLUS M 12 V, sárga 2XD V, kék 2XD V, piros Rendelésre* 12 V, zöld Rendelésre* KLX JUNIORPLUS SB 12 V, sárga 2XD V, kék Rendelésre* 12 V, piros Rendelésre* 12 V, zöld Rendelésre* * Nincs EGB-engedély - Csak a törvényi rendelkezések betartása mellett lehetséges. Németországban, Ausztriában és Svájcban közúti forgalomra nem engedélyezett.

34 HALOGÉN FIGYELMEZTETŐ FÉNYJELZÉSEK MEGKÜLÖNBÖZTETŐ FÉNY: KL 7000 MAXIMÁLIS FÉNYÉRTÉKEK OPTIMÁLIS JELZŐHATÁS Rendkívül magas fényértékek a lehető legjobb fi gyelmeztető hatás érdekében Teljes fényteljesítmény, fénynyaláb-kialakítás és fényelosztás a nagy fényességű, gőzölt parabola fényvisszaverő alkotta forgóegység, valamint az izzólámpa segítségével A meghajtás karbantartásmentes csapágyazásának, valamint a kettős szíjas technológiának köszönhetően a járás a lehető legsimább A többféle feszültséggel működtethető elektronikus motorvezérlés állandó forgásfrekvenciáról gondoskodik, az autóvillamossági hálózat feszültségingadozásai esetén is Kiváló elektromágneses védettség, integrált polaritásvédelem A világítótest cseréjével 12 és 24 V-os rendszeren is lehetséges az üzem Sima, könnyen tisztítható lámpabura, kézreálló nyomáspontos rögzítéssel Rögzített felszerelésű változat (B1 kialakítás a DIN szerint) 2 furatkörrel (130 mm (DIN) vagy 107 mm, szerelés felülről vagy alulról) Rugalmas csőcsonkrögzítésű változat (A kialakítás a DIN szerint) Lökés- és rezgéscsillapító aljzattal; a rugózás az erős lökéseket is csillapítja, a fény mindig ugyanabba a pozícióba áll vissza(maximális hajlásszög: 90 ) Csőcsonkos változat: (A kialakítás a DIN szerint) Lopásbiztosítás imbuszcsavarral Mágneses változat (az ISO 4148 szerint) Biztonságos illeszkedés a 3 különálló mágnes nagy tapadóerejének köszönhetően KL 7000, 230 V Fényerő candelában (cd) A megbízható biztosítás érdekében 230 voltos hálózaton. Hatékony fénykibocsátás a robusztus lámpabura speciális optikájának köszönhetően VdS-tanúsítvány optikai jeladóként betörésjelző rendszerekhez Alkalmazási területek: Alkalmazás építkezéseken és lengő terhek esetén Forgalmi fi gyelmeztetésként, valamint forgalomirányításhoz üzemek telephelyén Riasztójelzésként a gép üzemeltetése közben, valamint a termelési folyamat kezdetén és végén Vészhívókhoz és tűzjelzőkhöz, telefonhívó és betörésjelző berendezésekhez Vészkijáratok és menekülő utak jelöléséhez MŰSZAKI ADATOK Névleges feszültség (U N ) 12 V 24 V 230 V TÍPUSVIZSGA Fénytechnikai engedélyezés, sárga , (EGB-R65) Üzemi feszültség (U N ) Zavarmentesítés Fordulatszám 10,8 13,8 V 21,6 27,6 V Vezeték által továbbított zavarok, 5. osztály (CISPR 25) 160 U/min U/min Fénytechnikai engedélyezés, kék , (EGB-R65) Elektromágneses kompatibilitás V-os védőjel Teljesítményfelvétel izzó 55 W 70 W 25 W Teljes áramfelvétel 5,5 A 3,5 A 0,2 A Üzemi hőfoktartomány Felszerelés (KL 7000 F) Felhasználási helyzet 40 C és + 60 C között Fentről és lentről Álló 30 C és + 60 C között Fentről és lentről Védettségi osztály IP 5K4K, IP X9K (porvédett és nagynyomású tisztítást tűrő) A KÖVETKEZŐ JÁRMŰTÍPUSOKHOZ JAVASOLJUK:

35 34 35 Az ezen az oldalon látható termékek a következő tulajdonságokkal rendelkeznek: IP 9K ECE R KL 7000 F 12 V, sárga 2RL V, sárga 2RL V, kék 2RL V, kék 2RL V, piros Rendelésre* 24 V, piros Rendelésre* 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* 230 V, sárga 2RL * 230 V, piros 2RL * KL 7000 R RÚDRA SZERELHETŐ 12 V, sárga 2RL V, sárga 2RL V, kék 2RL V, kék 2RL V, piros Rendelésre* 24 V, piros Rendelésre* 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* KL 7000 FL RÚDRA SZERELHETŐ FLEXIBILIS 12 V, sárga 2RL V, sárga 2RL V, kék 2RL V, kék 2RL V, piros Rendelésre* 24 V, piros Rendelésre* 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* KL 7000 M MÁGNESTALPAS 12 V, sárga 2RL V, sárga 2RL V, kék 2RL V, kék 2RL V, piros Rendelésre* 24 V, piros Rendelésre* 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* * Nincs EGB-engedély - Csak a törvényi rendelkezések betartása mellett lehetséges. Németországban, Ausztriában és Svájcban közúti forgalomra nem engedélyezett.

36 HALOGÉN FIGYELMEZTETŐ FÉNYJELZÉSEK ROTAFLEX/ROTAFIX STANDARD MEGOLDÁS ROBUSZTUS ALKALMAZÁSOK HOZ Ellenállóképes, körbe világító megkülönböztető lámpák Optimális fényteljesítmény, fénynyaláb-kialakítás és fényelosztás a nagy fényességű, gőzölt parabola fényvisszaverő alkotta forgóegység, valamint az izzólámpa segítségével Kompakt felépítés és egyedülálló dizájn Motoros meghajtás, műanyag csigával Robusztus lámpaburák sima, könnyen tisztítható felülettel Rögzített felszerelésű változat (B1 kialakítás a DIN szerint) Szerelés felülről és alulról is lehetséges Rugalmas csőcsonkra szerelhető változat (A kialakítás a DIN szerint) Lökés- és rezgéscsillapító aljzattal; a rugózás az erős lökéseket is csillapítja, a fény mindig ugyanabba a pozícióba áll vissza(maximális hajlásszög: 90 ) Mágneses változat (az ISO 4148 szerint) Biztonságos illeszkedés a mágnesek nagy tapadóerejének köszönhetően Fényerő candelában (cd) MŰSZAKI ADATOK Névleges feszültség (U N ) 12 V 24 V Üzemi feszültség (U N ) 10,8 13,8 V 21,6 27,6 V TÍPUSVIZSGA Fénytechnikai engedélyezés, sárga , (ECE-R65) Fénytechnikai engedélyezés, kék , (ECE-R65) Zavarmentesítés Fordulatszám Vezeték által továbbított zavarok, 3. osztály (CISPR 25) 160 U/min Elektromágneses kompatibilitás Teljesítményfelvétel izzó 55 W 70 W Teljes áramfelvétel 5,5 A 3,5 A Üzemi hőfoktartomány Felszerelés Felhasználási helyzet Védettségi osztály 40 C és + 60 C között Fentről és lentről Álló IP 5K4K, IP X9K (porvédett és nagynyomású tisztítást tűrő) A KÖVETKEZŐ JÁRMŰTÍPUSOKHOZ JAVASOLJUK:

37 36 37 Az ezen az oldalon látható termékek a következő tulajdonságokkal rendelkeznek: IP 9K ECE R KL ROTAFIX F 12 V, sárga 2RL V, sárga 2RL V / 24 V, sárga (kettős szíjhajtás) 2RL V, kék 2RL V, kék 2RL V, piros Rendelésre* 24 V, piros Rendelésre* 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* KL ROTAFLEX FL 12 V, sárga 2RL V, sárga 2RL V, kék 2RL V, kék 2RL V, piros Rendelésre* 24 V, piros Rendelésre* 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* KL ROTAFIX M 12 V, sárga 2RL V, sárga 2RL V, kék 2RL V, kék 2RL V, piros Rendelésre* 24 V, piros Rendelésre* 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* * Nincs EGB-engedély - Csak a törvényi rendelkezések betartása mellett lehetséges. Németországban, Ausztriában és Svájcban közúti forgalomra nem engedélyezett.

38 HALOGÉN FIGYELMEZTETŐ FÉNYJELZÉSEK KL ROTA COMPACT ROBOSZTUS KIALAKÍTÁSÚ KOMPAKT MEGKÜLÖNBÖZTETŐ FÉNY. Kivételes ütésállósággal Halk szíjhajtás Polikarbonátból készült lökés- és ütésálló lámpabura Az igényeknek megfelelően különböző felszerelési változatokban kapható. Fényerősség candelában (cd) Rota Compact FL: A rugalmas, ütéseket elnyelő talp minimalizálja a sérülésveszélyt, a világítótest pedig mindig visszaáll az optimális helyzetbe (legnagyobb dőlésszög: 90 ) A rugalmas aljzat egyidejűleg rezgéscsillapítóként is szolgál MŰSZAKI ADATOK Névleges feszültség (U N ) 12 V 24 V Üzemi feszültség (U N ) 10,8 13,8 V 21,6 27,6 V TÍPUSVIZSGA Fénytechnikai engedélyezés, sárga , (EGB-R65) Elektromágneses kompatibilitás Fordulatszám 180 U/min Teljesítményfelvétel izzó 55 W 70 W Teljes áramfelvétel 5 A 3 A Üzemi hőfoktartomány Bura Felhasználási helyzet Védettségi osztály EMV- zavartűrés 40 C és + 60 C között Polikarbonátok Álló IP 5K4K, IP X9K (porvédett és nagynyomású tisztítást tűrő) VDE rész, 3. osztály A KÖVETKEZŐ JÁRMŰTÍPUSOKHOZ JAVASOLJUK:

39 38 39 Az ezen az oldalon látható termékek a következő tulajdonságokkal rendelkeznek: IP 9K ECE R KL ROTA COMPACT F 12 V, sárga 2RL V, sárga 2RL V, piros Rendelésre* 24 V, piros Rendelésre* 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* KL ROTA COMPACT FL 12 V, sárga 2RL V, sárga 2RL V, piros Rendelésre* 24 V, piros Rendelésre* 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* KL ROTA COMPACT R 12 V, sárga 2RL V, sárga 2RL V, piros Rendelésre* 24 V, piros Rendelésre* 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* KL ROTA COMPACT M 12 V, sárga 2RL V, sárga 2RL V, piros Rendelésre* 24 V, piros Rendelésre* 12 V, zöld Rendelésre* 24 V, zöld Rendelésre* * Nincs EGB-engedély - Csak a törvényi rendelkezések betartása mellett lehetséges. Németországban, Ausztriában és Svájcban közúti forgalomra nem engedélyezett.
