1 Darufüggeszték kiválasztásának szempontjai Nagyszilárdságú láncfüggesztékek POLYTEX emelôheveder és emelôhurok függesztékek Acélsodrony-kötél függesztékek Függeszték-leselejtezés kritériumai Függesztékek rendszeres idôszaki felülvizsgálata Emelôgép ügyintézés, mint szolgáltatás DOKUMENTUM JELZÔSZÁMA: ET 1 és MEGNEVEZÉSE: DARUFÜGGESZTÉKEK KIVÁLASZTÁSA és TERMÉKVÁLASZTÉK PFEIFER GARANT Kft. DIN EN ISO 9001 PFEIFER Seil- und Hebetechnik GmbH magyarországi képviselete 1103 Budapest, Gyömrôi út 128. Telefon: Telefax: kronavetter.tamas@pfeifer-garant.hu info@pfeifer-garant.hu Internet:

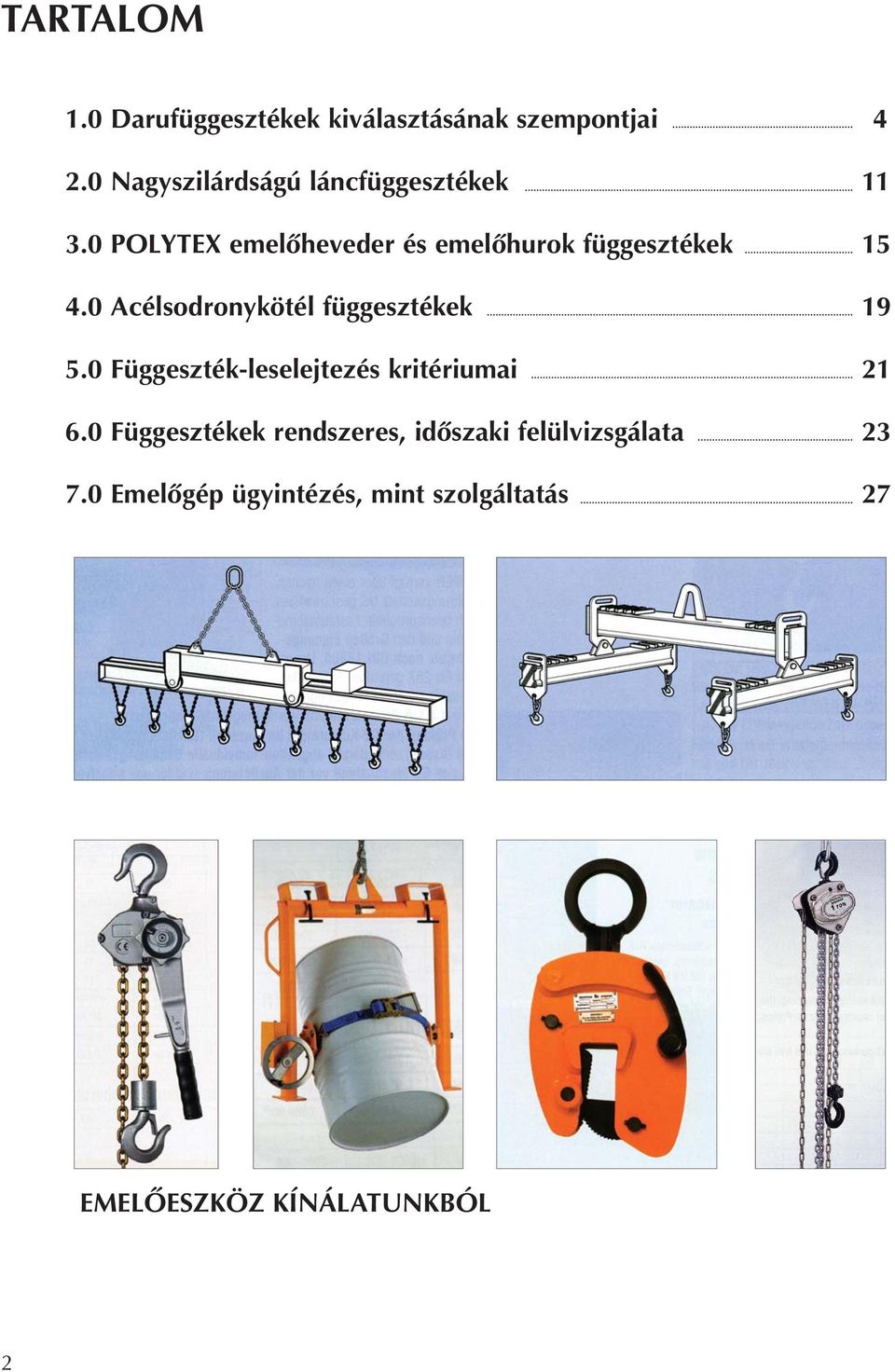

2 TARTALOM 1.0 Darufüggesztékek kiválasztásának szempontjai Nagyszilárdságú láncfüggesztékek POLYTEX emelôheveder és emelôhurok függesztékek Acélsodronykötél függesztékek Függeszték-leselejtezés kritériumai Függesztékek rendszeres, idôszaki felülvizsgálata Emelôgép ügyintézés, mint szolgáltatás 27 EMELÔESZKÖZ KÍNÁLATUNKBÓL 2

3 Cégünk, mint a szakterületén a nemzetközi élvonalba tartozó, emeléstechnikai termékeket gyártó PFEIFER Seil-und Hebetechnik GmbH/Németország hazai leányvállalata 1990-óta forgalmaz emeléstechnikai eszközöket. A kezdeti, kizárólag kereskedelmi tevékenység ma jelentôs termelô kapacitással párosul. Ez a felhasználók részére az eszközellátás terén flexibilitást, egyedi igények figyelembevételét is jelenti. A POLYTEX függesztékeket az anyavállalat gyártási dokumentációja alapján gyártjuk. A PEWAG/Ausztria láncfüggesztékeit ugyancsak helyben konfekcionáljuk. Az emelôeszközök gyártásában elengedhetetlen alaposságot, minôséget pedig szakembereink szaktudása és a DIN EN ISO 9001 minôségbiztosítási rendszerünk következetes betartása garantálja. A felhasználói igényeknek való megfelelés eredményezte az emelôeszközökhöz kötôdô szolgáltatásaink bevezetését. Így ma elvégezzük a függesztékek elôírt, idôszakonkénti felülvizsgálatát, segítünk partnereinknek az emelésügyi ügyintézôi feladatok ellátásában. A munkabiztonság követelményeinek megfelelôen az emelôeszközök szakszerû javításával is a tisztelt felhasználók rendelkezésére állunk. A közelmúlt nagyfokú gépesítése ellenére az ANYAGMOZGATÁST mint munkavégzést jelentôs részben még ma is a kézierô jelenti. Daruk segítenek a nehéz terhek könnyebb mozgatásában, megkönnyítik a nehéz testi munkát, de ugyanakkor növelik a fejmunka, az odafigyelés, az alaposság iránti igényt. A tehernél lévô dolgozó, a darukötözô a darukezelôvel egy együttmûködô párost képez, akik a daru segítségével a teher mozgatását végzik. A darukötözô munkája az anyagmozgatás biztonsága szempontjából rendkívül jelentôs. A feldolgozó iparágban fokozott mértékben használnak gyalogvezérléses, távirányítású darukat. Tehát a darukötözô egyben a darus is. Felelôs mindkét munkafeladatért. A veszély itt abban rejlik, hogy az ugyanazon dolgozó által végzett darukötözés, daruirányítás/kezelés egy teljesen új, egymással koordinálandó tevékenységet jelent. Az a könnyedség, ahogy a daru a terhet megemeli, továbbítja, megtévesztô az emelési folyamatban rejlô veszélyhelyzetek tekintetében. Az Ön által kézbentartott emeléstechnikai- és emelôeszköz termékismertetônk az emeléstechnikai útmutató az emelôeszköz kiválasztásához, az emelési körülmények terhelhetôséget módosító hatásainak figyelembe vételéhez nyújt támpontot. A leírtak az általunk forgalmazott hazai, német és osztrák emelôeszközök szakszerû kiválasztásához nyújtanak segítséget. Természetesen ezzel nem levéve a helyi szakember válláról a konkrét emelési feladat alapos vizsgálata, a hazai szabványok, biztonsági/munkavédelmi elôírások szigorú és következetes betartása vonatkozásában a felelôsség terhét. Természetesen úgy mint a múltban, a jövôben is vállaljuk az egyedi igények szerint kialakított függesztékek gyártását. Tekintettel a függesztékekre elôírt, kötelezô idôszakonkénti felülvizsgálatokra de soron kívül is, elvállaljuk az újraminôsítéseket, ezek kapcsán a felmerült és biztonsági szempontból elvégezhetô javítási munkákat. Emeléstechnikai eszközök, függesztékek gyártása, forgalmazása és felhasználása egy bizalmi kapcsolat. Cégünk 18 éves múltja, a mögöttünk álló beszállítók esetenként több száz éves gyártási tradíciója képezi a felénk irányult vevôi bizalom alapját. Mi, mint gyártók és forgalmazók, bízunk az Önök, mint Felhasználók emeléstechnikai/technológiai szakértelmében, a biztonságos munkavégzés iránti elkötelezettségükben. Ennek jegyében a PFEIFER-GARANT Kft kíván Önnek egy biztonságos és balesetmentes munkavégzést. Budapest, december (összeállította: Paulik Ernô) 3

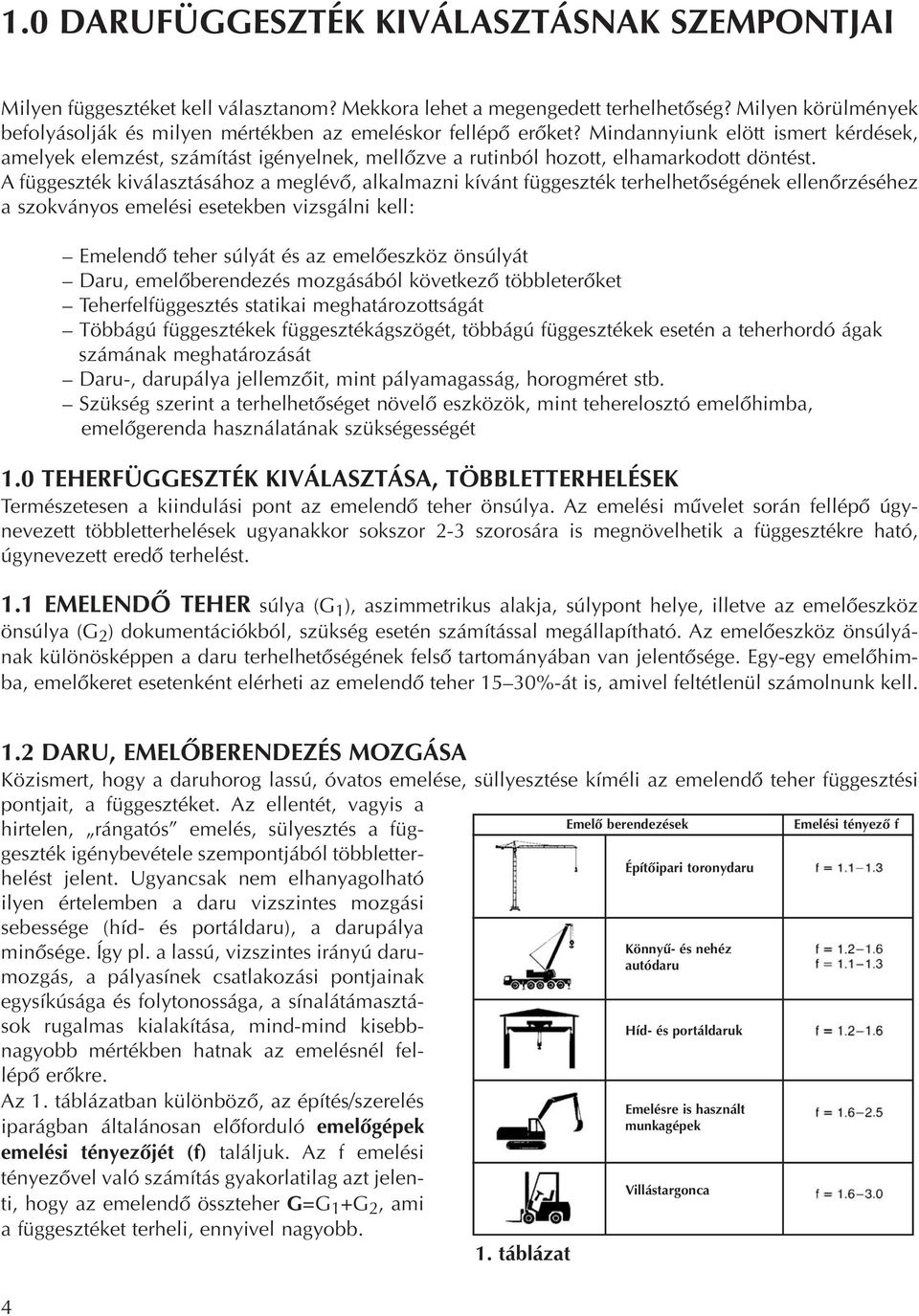

4 1.0 DARUFÜGGESZTÉK KIVÁLASZTÁSNAK SZEMPONTJAI Milyen függesztéket kell választanom? Mekkora lehet a megengedett terhelhetôség? Milyen körülmények befolyásolják és milyen mértékben az emeléskor fellépô erôket? Mindannyiunk elött ismert kérdések, amelyek elemzést, számítást igényelnek, mellôzve a rutinból hozott, elhamarkodott döntést. A függeszték kiválasztásához a meglévô, alkalmazni kívánt függeszték terhelhetôségének ellenôrzéséhez a szokványos emelési esetekben vizsgálni kell: Emelendô teher súlyát és az emelôeszköz önsúlyát Daru, emelôberendezés mozgásából következô többleterôket Teherfelfüggesztés statikai meghatározottságát Többágú függesztékek függesztékágszögét, többágú függesztékek esetén a teherhordó ágak számának meghatározását Daru-, darupálya jellemzôit, mint pályamagasság, horogméret stb. Szükség szerint a terhelhetôséget növelô eszközök, mint teherelosztó emelôhimba, emelôgerenda használatának szükségességét 1.0 TEHERFÜGGESZTÉK KIVÁLASZTÁSA, TÖBBLETTERHELÉSEK Természetesen a kiindulási pont az emelendô teher önsúlya. Az emelési mûvelet során fellépô úgynevezett többletterhelések ugyanakkor sokszor 2-3 szorosára is megnövelhetik a függesztékre ható, úgynevezett eredô terhelést. 1.1 EMELENDÔ TEHER súlya (G 1 ), aszimmetrikus alakja, súlypont helye, illetve az emelôeszköz önsúlya (G 2 ) dokumentációkból, szükség esetén számítással megállapítható. Az emelôeszköz önsúlyának különösképpen a daru terhelhetôségének felsô tartományában van jelentôsége. Egy-egy emelôhimba, emelôkeret esetenként elérheti az emelendô teher 15 30%-át is, amivel feltétlenül számolnunk kell. 1.2 DARU, EMELÔBERENDEZÉS MOZGÁSA Közismert, hogy a daruhorog lassú, óvatos emelése, süllyesztése kíméli az emelendô teher függesztési pontjait, a függesztéket. Az ellentét, vagyis a hirtelen, rángatós emelés, sülyesztés a függeszték igénybevétele szempontjából többletterhelést jelent. Ugyancsak nem elhanyagolható ilyen értelemben a daru vizszintes mozgási sebessége (híd- és portáldaru), a darupálya minôsége. Így pl. a lassú, vizszintes irányú darumozgás, a pályasínek csatlakozási pontjainak egysíkúsága és folytonossága, a sínalátámasztások rugalmas kialakítása, mind-mind kisebbnagyobb mértékben hatnak az emelésnél fellépô erôkre. Az 1. táblázatban különbözô, az építés/szerelés iparágban általánosan elôforduló emelôgépek emelési tényezôjét (f) találjuk. Az f emelési tényezôvel való számítás gyakorlatilag azt jelenti, hogy az emelendô összteher G=G 1 +G 2, ami a függesztéket terheli, ennyivel nagyobb táblázat Emelô berendezések Építôipari toronydaru Könnyû- és nehéz autódaru Híd- és portáldaruk Emelésre is használt munkagépek Villástargonca Emelési tényezô f

5 Pl. Emelendô teher G 1 =1200 kg Emelôgerenda súlya G 2 =150 kg Toronydaruval történô emeléskor a konkrét körülmények figyelembe vétele mellett, a szimmetrikus, súlypontjában felfüggesztett G 1 súlyú teher esetén F=(G 1 +G 2) x f F=1350 kg x 1,1...1,3= kg-ra megnövekedett súly terheli, húzza az egyágú függesztéket. Természetesen ez még növekszik az 1.3; 1.4; 1.5 pontokban tárgyalt, úgynevezett tehernövelô emelési körülmények fenállása esetén. 1.3 FELFÜGGESZTÉS STATIKAI MEGHATÁROZOTTSÁGA Az emelendô, felfüggesztett teher súlypontja mindig a daruhorog alatt, annak a függôleges vonalában van. A teher az emeléskor elsôként ezt a mozgást, beállást végzi el (!BALESETVESZÉLY). Ha a felfüggesztési pontok a teher súlypontjához képest szimmetrikusan helyezkednek el és pl. a 1. ábrán látható emelôgerendával vagy függesztékág kiegyenlítô himbával emelünk, úgy statikailag határozott, kiegyensúlyozott felfüggesztés esetével van dolgunk. G = G 1 +G 2 G = Daruhorgot terhelô összteher G 1 = emelendô teher G 2 = emelendô gerenda súlya S s=súlypont Emelés emelôgerendával Emelés függesztékág-kiegyenlítô himbával 1. ábra 2.ábra Statikailag kiegyensúlyozott emelés azt jelenti, hogy a függesztékág hosszak azonosak (max. ±1,0% hosszdifferencia), valamint a felfüggesztési pontokon, illetve a kötélágakon azonos erôk (F) lépnek fel. (Lásd 2. ábra) Amennyiben a felfüggesztési pontok a teher súlypontjához képest nem helyezhetôk el szimmetrikusan, úgy az emelendô teher az emeléskor elfordul, mindaddig, amíg a súlypontja a daruhorog alá nem kerül. Ebben az esetben pl. egy aszimmetrikus betonelemnél, mint a 3. ábra mutatja, asszimmetrikus felfüggesztésrôl beszélünk. Itt az a és b távolságok függvényében változnak az F A és F B erôk, s ezek nem egyenlôek. 5

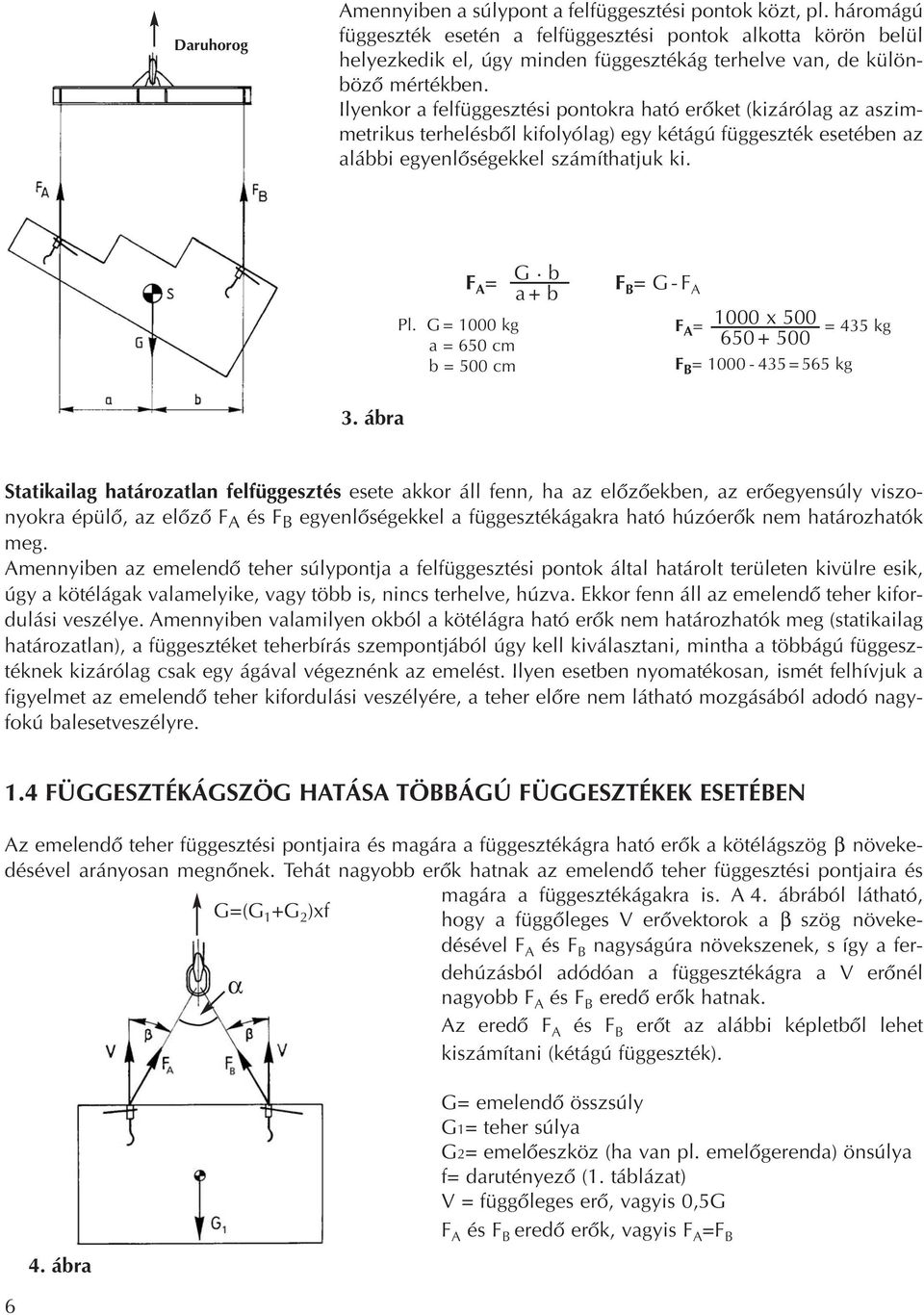

6 Daruhorog Amennyiben a súlypont a felfüggesztési pontok közt, pl. háromágú függeszték esetén a felfüggesztési pontok alkotta körön belül helyezkedik el, úgy minden függesztékág terhelve van, de különbözô mértékben. Ilyenkor a felfüggesztési pontokra ható erôket (kizárólag az aszimmetrikus terhelésbôl kifolyólag) egy kétágú függeszték esetében az alábbi egyenlôségekkel számíthatjuk ki. F A = Pl. G = 1000 kg a = 650 cm b = 500 cm G. b a+ b F B = G - F A F A = 1000 x 500 = 435 kg F B = = 565 kg 3. ábra Statikailag határozatlan felfüggesztés esete akkor áll fenn, ha az elôzôekben, az erôegyensúly viszonyokra épülô, az elôzô F A és F B egyenlôségekkel a függesztékágakra ható húzóerôk nem határozhatók meg. Amennyiben az emelendô teher súlypontja a felfüggesztési pontok által határolt területen kivülre esik, úgy a kötélágak valamelyike, vagy több is, nincs terhelve, húzva. Ekkor fenn áll az emelendô teher kifordulási veszélye. Amennyiben valamilyen okból a kötélágra ható erôk nem határozhatók meg (statikailag határozatlan), a függesztéket teherbírás szempontjából úgy kell kiválasztani, mintha a többágú függesztéknek kizárólag csak egy ágával végeznénk az emelést. Ilyen esetben nyomatékosan, ismét felhívjuk a figyelmet az emelendô teher kifordulási veszélyére, a teher elôre nem látható mozgásából adodó nagyfokú balesetveszélyre. 1.4 FÜGGESZTÉKÁGSZÖG HATÁSA TÖBBÁGÚ FÜGGESZTÉKEK ESETÉBEN Az emelendô teher függesztési pontjaira és magára a függesztékágra ható erôk a kötélágszög β növekedésével arányosan megnônek. Tehát nagyobb erôk hatnak az emelendô teher függesztési pontjaira és magára a függesztékágakra is. A 4. ábrából látható, G=(G 1 +G 2 )xf hogy a függôleges V erôvektorok a β szög növekedésével F A és F B nagyságúra növekszenek, s így a ferdehúzásból adódóan a függesztékágra a V erônél α nagyobb F A és F B eredô erôk hatnak. Az eredô F A és F B erôt az alábbi képletbôl lehet kiszámítani (kétágú függeszték). 4. ábra G= emelendô összsúly G1= teher súlya G2= emelôeszköz (ha van pl. emelôgerenda) önsúlya f= darutényezô (1. táblázat) V = függôleges erô, vagyis 0,5G F A és F B eredô erôk, vagyis F A =F B 6

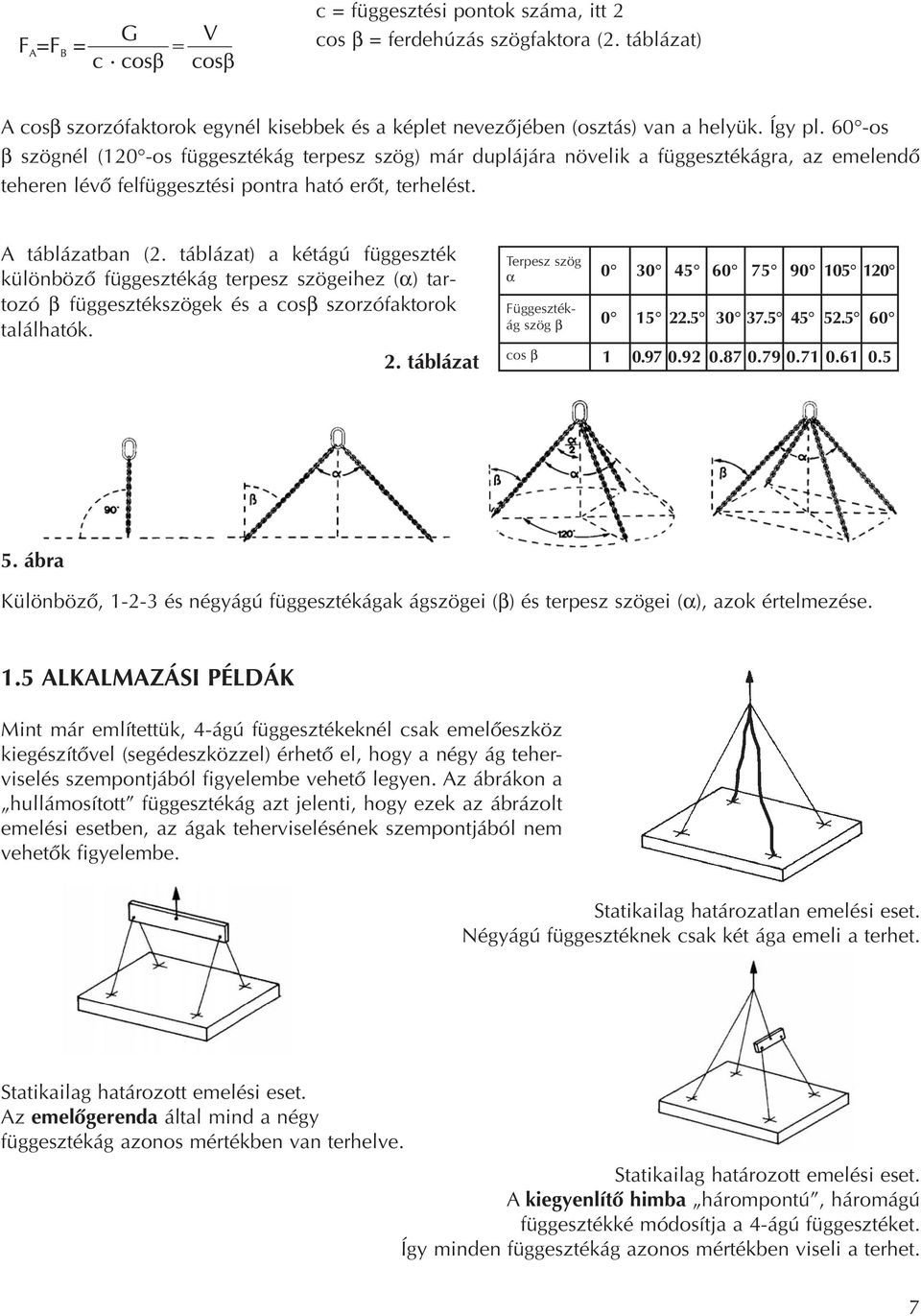

7 c = függesztési pontok száma, itt 2 cos β = ferdehúzás szögfaktora (2. táblázat) A cosβ szorzófaktorok egynél kisebbek és a képlet nevezôjében (osztás) van a helyük. Így pl. 60 -os β szögnél (120 -os függesztékág terpesz szög) már duplájára növelik a függesztékágra, az emelendô teheren lévô felfüggesztési pontra ható erôt, terhelést. A táblázatban (2. táblázat) a kétágú függeszték különbözô függesztékág terpesz szögeihez (α) tartozó β függesztékszögek és a cosβ szorzófaktorok találhatók. 2. táblázat Terpesz szög α Függesztékág szög β cos β ábra Különbözô, és négyágú függesztékágak ágszögei (β) és terpesz szögei (α), azok értelmezése. 1.5 ALKALMAZÁSI PÉLDÁK Mint már említettük, 4-ágú függesztékeknél csak emelôeszköz kiegészítôvel (segédeszközzel) érhetô el, hogy a négy ág teherviselés szempontjából figyelembe vehetô legyen. Az ábrákon a hullámosított függesztékág azt jelenti, hogy ezek az ábrázolt emelési esetben, az ágak teherviselésének szempontjából nem vehetôk figyelembe. Statikailag határozatlan emelési eset. Négyágú függesztéknek csak két ága emeli a terhet. Statikailag határozott emelési eset. Az emelôgerenda által mind a négy függesztékág azonos mértékben van terhelve. Statikailag határozott emelési eset. A kiegyenlítô himba hárompontú, háromágú függesztékké módosítja a 4-ágú függesztéket. Így minden függesztékág azonos mértékben viseli a terhet. 7

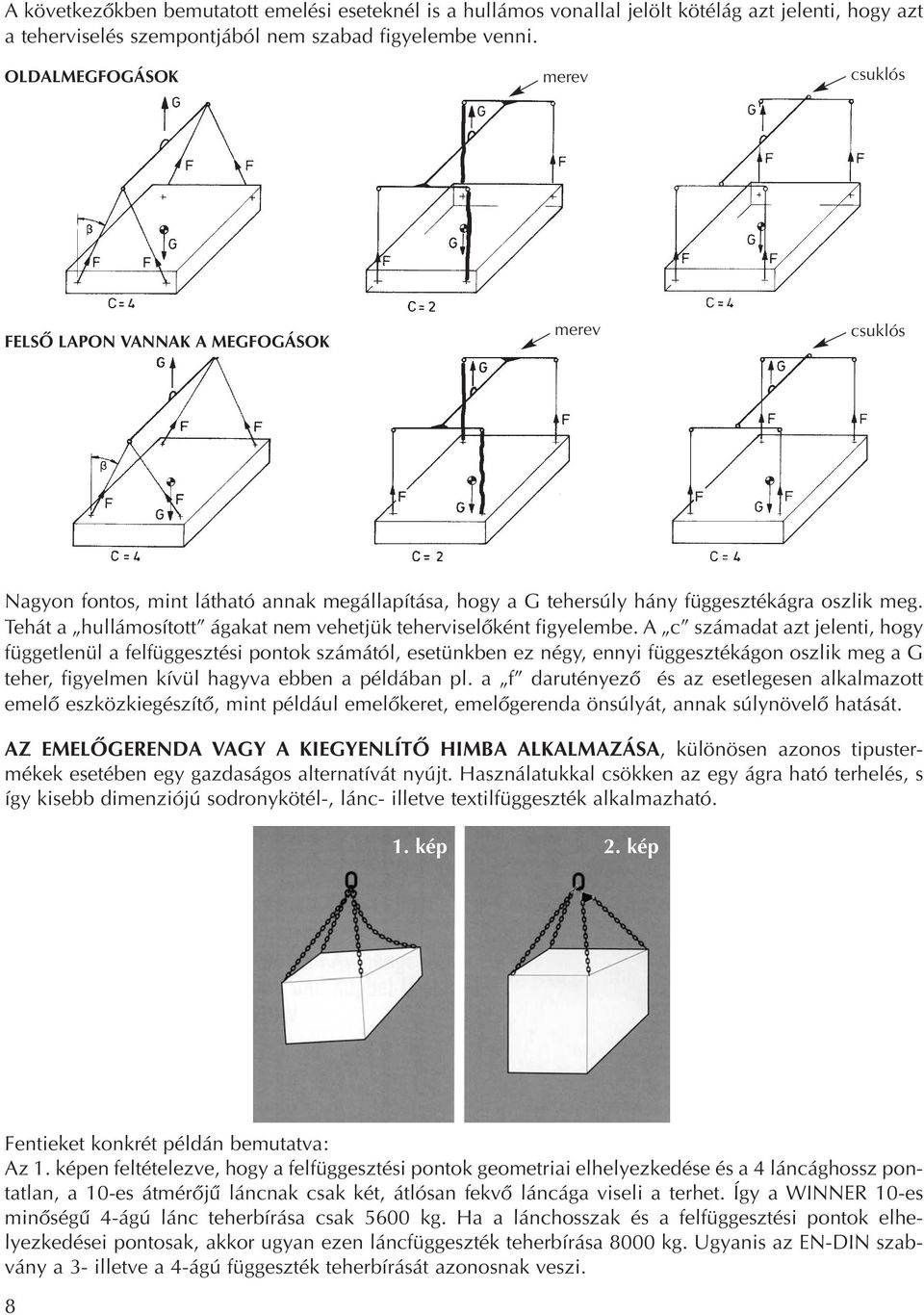

8 A következôkben bemutatott emelési eseteknél is a hullámos vonallal jelölt kötélág azt jelenti, hogy azt a teherviselés szempontjából nem szabad figyelembe venni. OLDALMEGFOGÁSOK merev csuklós FELSÔ LAPON VANNAK A MEGFOGÁSOK merev csuklós Nagyon fontos, mint látható annak megállapítása, hogy a G tehersúly hány függesztékágra oszlik meg. Tehát a hullámosított ágakat nem vehetjük teherviselôként figyelembe. A c számadat azt jelenti, hogy függetlenül a felfüggesztési pontok számától, esetünkben ez négy, ennyi függesztékágon oszlik meg a G teher, figyelmen kívül hagyva ebben a példában pl. a f darutényezô és az esetlegesen alkalmazott emelô eszközkiegészítô, mint például emelôkeret, emelôgerenda önsúlyát, annak súlynövelô hatását. AZ EMELÔGERENDA VAGY A KIEGYENLÍTÔ HIMBA ALKALMAZÁSA, különösen azonos tipustermékek esetében egy gazdaságos alternatívát nyújt. Használatukkal csökken az egy ágra ható terhelés, s így kisebb dimenziójú sodronykötél-, lánc- illetve textilfüggeszték alkalmazható. 1. kép 2. kép Fentieket konkrét példán bemutatva: Az 1. képen feltételezve, hogy a felfüggesztési pontok geometriai elhelyezkedése és a 4 láncághossz pontatlan, a 10-es átmérôjû láncnak csak két, átlósan fekvô láncága viseli a terhet. Így a WINNER 10-es minôségû 4-ágú lánc teherbírása csak 5600 kg. Ha a lánchosszak és a felfüggesztési pontok elhelyezkedései pontosak, akkor ugyan ezen láncfüggeszték teherbírása 8000 kg. Ugyanis az EN-DIN szabvány a 3- illetve a 4-ágú függeszték teherbírását azonosnak veszi. 8

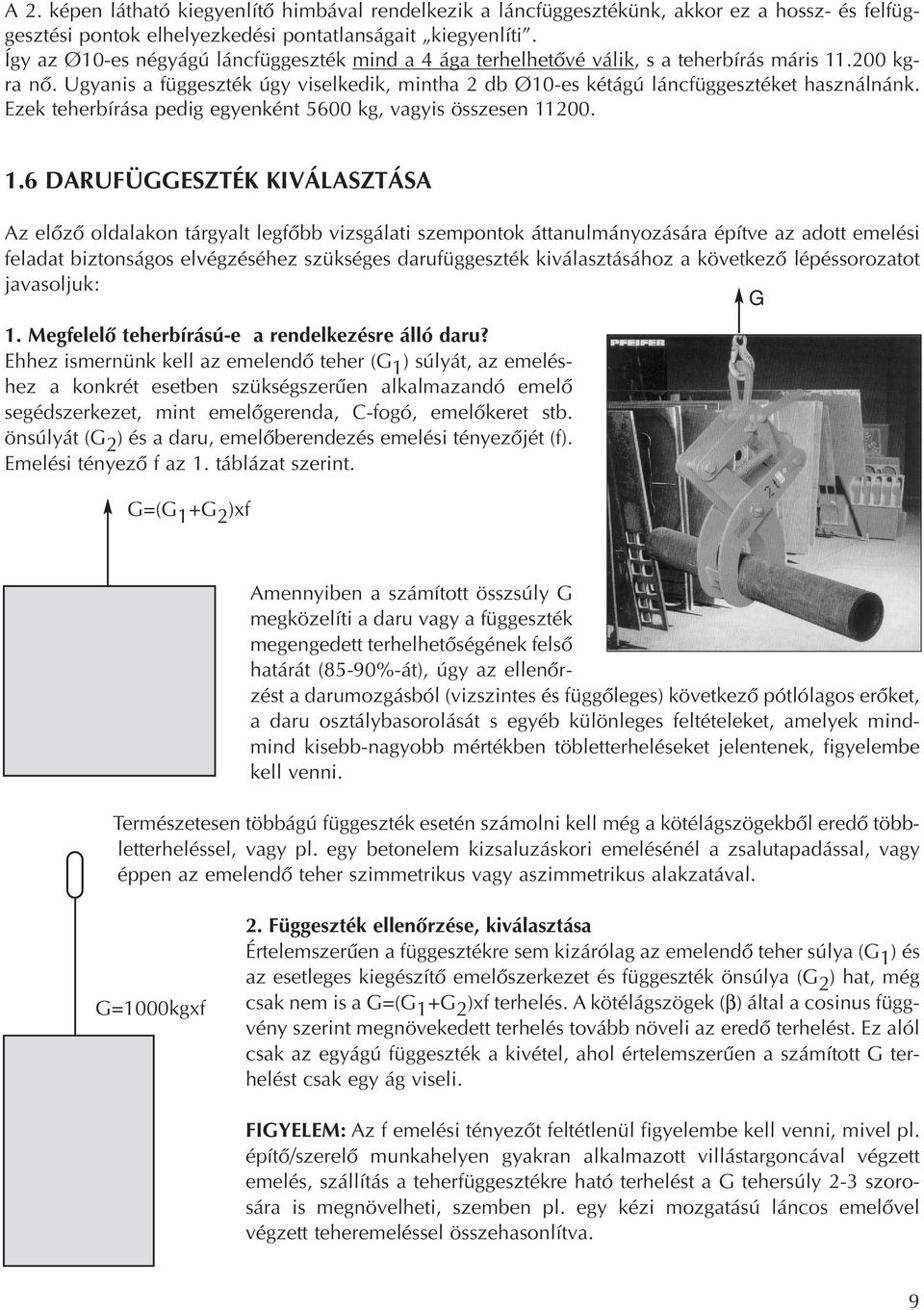

9 A 2. képen látható kiegyenlítô himbával rendelkezik a láncfüggesztékünk, akkor ez a hossz- és felfüggesztési pontok elhelyezkedési pontatlanságait kiegyenlíti. Így az Ø10-es négyágú láncfüggeszték mind a 4 ága terhelhetôvé válik, s a teherbírás máris kgra nô. Ugyanis a függeszték úgy viselkedik, mintha 2 db Ø10-es kétágú láncfüggesztéket használnánk. Ezek teherbírása pedig egyenként 5600 kg, vagyis összesen DARUFÜGGESZTÉK KIVÁLASZTÁSA Az elôzô oldalakon tárgyalt legfôbb vizsgálati szempontok áttanulmányozására építve az adott emelési feladat biztonságos elvégzéséhez szükséges darufüggeszték kiválasztásához a következô lépéssorozatot javasoljuk: G 1. Megfelelô teherbírású-e a rendelkezésre álló daru? Ehhez ismernünk kell az emelendô teher (G 1 ) súlyát, az emeléshez a konkrét esetben szükségszerûen alkalmazandó emelô segédszerkezet, mint emelôgerenda, C-fogó, emelôkeret stb. önsúlyát (G 2 ) és a daru, emelôberendezés emelési tényezôjét (f). Emelési tényezô f az 1. táblázat szerint. G=(G 1 +G 2 )xf Amennyiben a számított összsúly G megközelíti a daru vagy a függeszték megengedett terhelhetôségének felsô határát (85-90%-át), úgy az ellenôrzést a darumozgásból (vizszintes és függôleges) következô pótlólagos erôket, a daru osztálybasorolását s egyéb különleges feltételeket, amelyek mindmind kisebb-nagyobb mértékben töbletterheléseket jelentenek, figyelembe kell venni. Természetesen többágú függeszték esetén számolni kell még a kötélágszögekbôl eredô többletterheléssel, vagy pl. egy betonelem kizsaluzáskori emelésénél a zsalutapadással, vagy éppen az emelendô teher szimmetrikus vagy aszimmetrikus alakzatával. G=1000kgxf 2. Függeszték ellenôrzése, kiválasztása Értelemszerûen a függesztékre sem kizárólag az emelendô teher súlya (G 1 ) és az esetleges kiegészítô emelôszerkezet és függeszték önsúlya (G 2 ) hat, még csak nem is a G=(G 1 +G 2 )xf terhelés. A kötélágszögek (β) által a cosinus függvény szerint megnövekedett terhelés tovább növeli az eredô terhelést. Ez alól csak az egyágú függeszték a kivétel, ahol értelemszerûen a számított G terhelést csak egy ág viseli. FIGYELEM: Az f emelési tényezôt feltétlenül figyelembe kell venni, mivel pl. építô/szerelô munkahelyen gyakran alkalmazott villástargoncával végzett emelés, szállítás a teherfüggesztékre ható terhelést a G tehersúly 2-3 szorosára is megnövelheti, szemben pl. egy kézi mozgatású láncos emelôvel végzett teheremeléssel összehasonlítva. 9

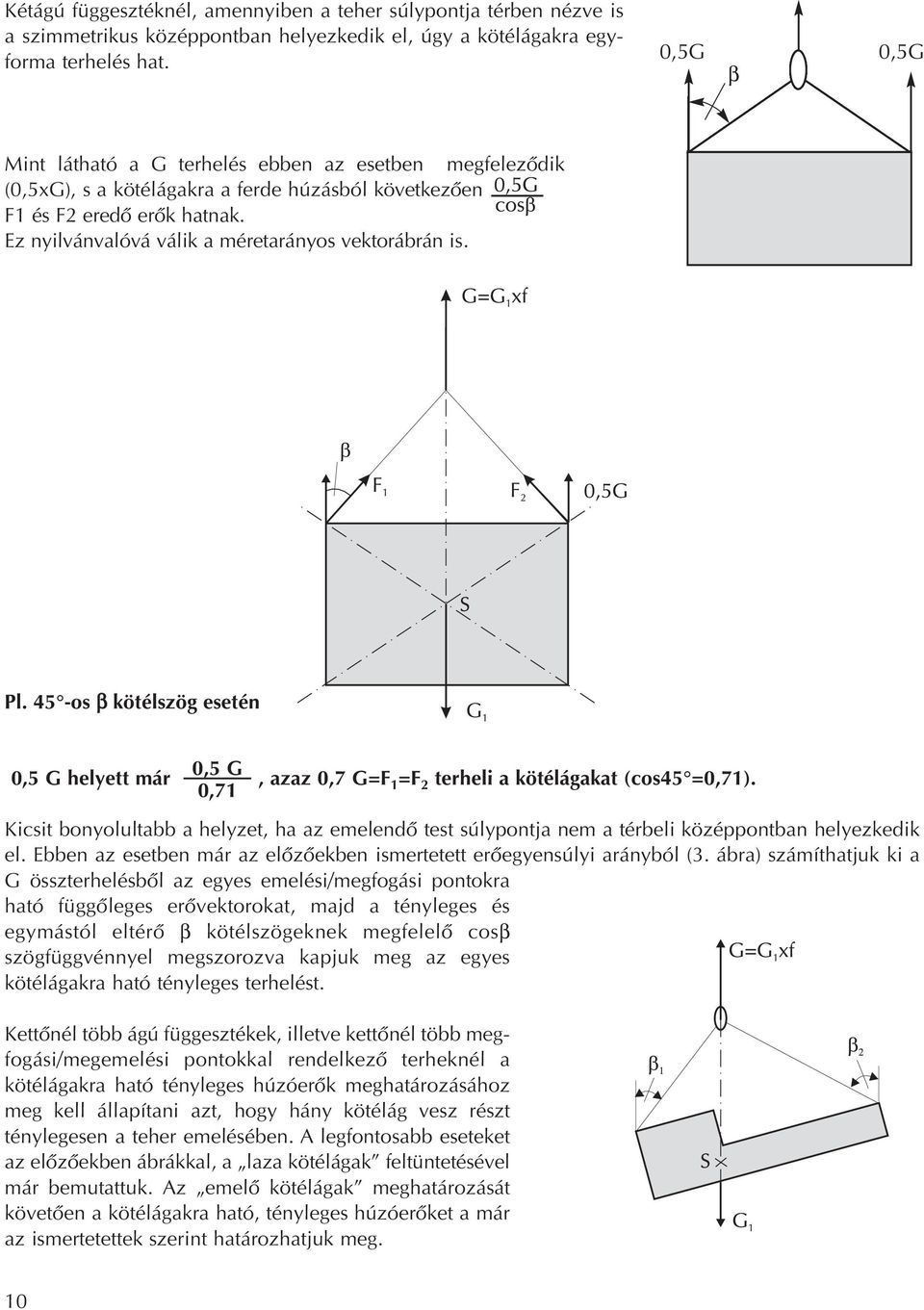

10 Kétágú függesztéknél, amennyiben a teher súlypontja térben nézve is a szimmetrikus középpontban helyezkedik el, úgy a kötélágakra egyforma terhelés hat. 0,5G β 0,5G Mint látható a G terhelés ebben az esetben megfelezôdik (0,5xG), s a kötélágakra a ferde húzásból következôen F1 és F2 eredô erôk hatnak. Ez nyilvánvalóvá válik a méretarányos vektorábrán is. Pl. 45 -os β kötélszög esetén 0,5 G helyett már 0,5 G, azaz 0,7 G=F 1 =F 2 terheli a kötélágakat (cos45 =0,71). 0,71 Kicsit bonyolultabb a helyzet, ha az emelendô test súlypontja nem a térbeli középpontban helyezkedik el. Ebben az esetben már az elôzôekben ismertetett erôegyensúlyi arányból (3. ábra) számíthatjuk ki a G összterhelésbôl az egyes emelési/megfogási pontokra ható függôleges erôvektorokat, majd a tényleges és egymástól eltérô β kötélszögeknek megfelelô cosβ szögfüggvénnyel megszorozva kapjuk meg az egyes kötélágakra ható tényleges terhelést. Kettônél több ágú függesztékek, illetve kettônél több megfogási/megemelési pontokkal rendelkezô terheknél a kötélágakra ható tényleges húzóerôk meghatározásához meg kell állapítani azt, hogy hány kötélág vesz részt ténylegesen a teher emelésében. A legfontosabb eseteket az elôzôekben ábrákkal, a laza kötélágak feltüntetésével már bemutattuk. Az emelô kötélágak meghatározását követôen a kötélágakra ható, tényleges húzóerôket a már az ismertetettek szerint határozhatjuk meg. 10

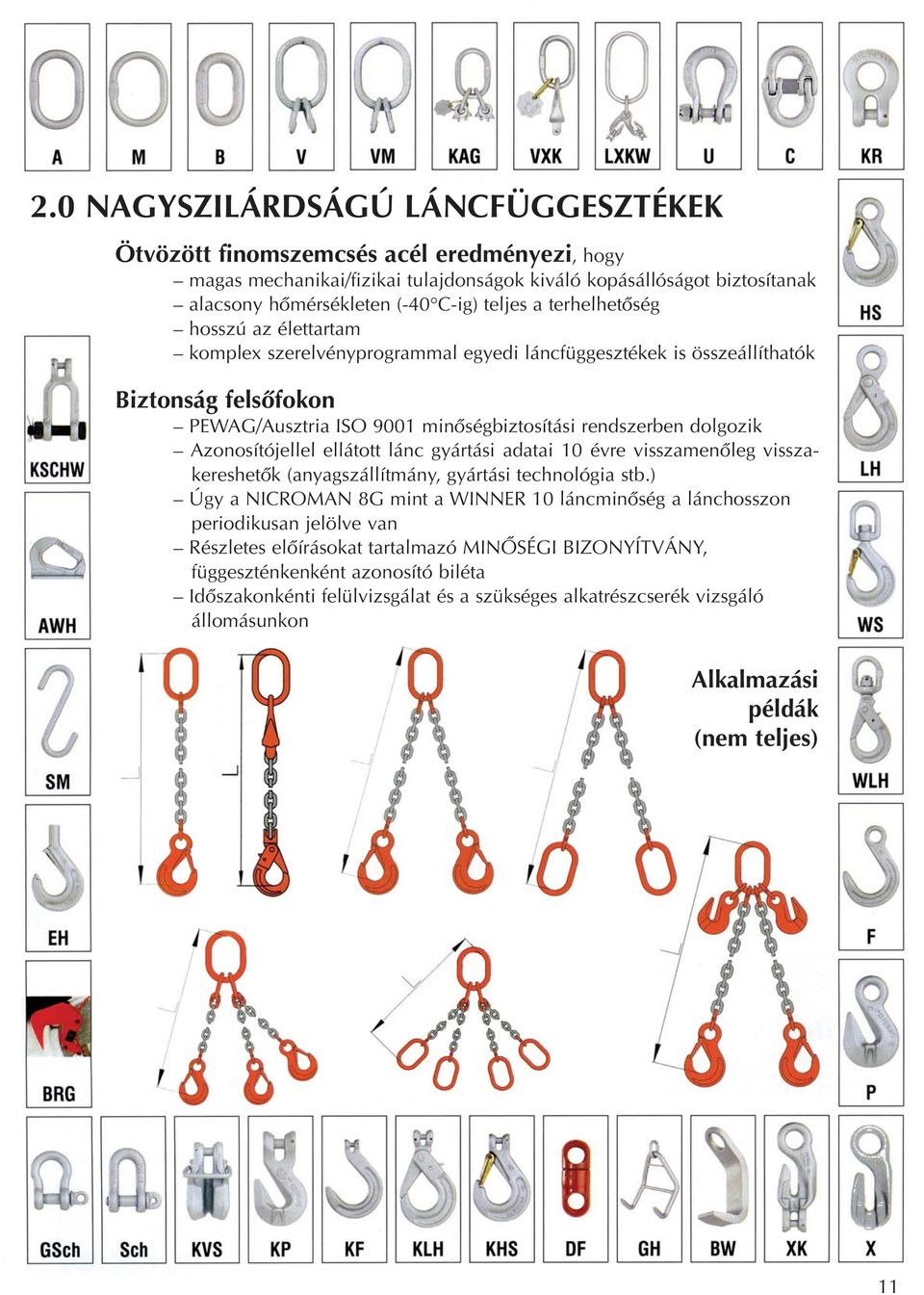

11 2.0 NAGYSZILÁRDSÁGÚ LÁNCFÜGGESZTÉKEK Ötvözött finomszemcsés acél eredményezi, hogy magas mechanikai/fizikai tulajdonságok kiváló kopásállóságot biztosítanak alacsony hômérsékleten (-40 C-ig) teljes a terhelhetôség hosszú az élettartam komplex szerelvényprogrammal egyedi láncfüggesztékek is összeállíthatók Biztonság felsôfokon PEWAG/Ausztria ISO 9001 minôségbiztosítási rendszerben dolgozik Azonosítójellel ellátott lánc gyártási adatai 10 évre visszamenôleg visszakereshetôk (anyagszállítmány, gyártási technológia stb.) Úgy a NICROMAN 8G mint a WINNER 10 láncminôség a lánchosszon periodikusan jelölve van Részletes elôírásokat tartalmazó MINÔSÉGI BIZONYÍTVÁNY, függeszténkenként azonosító biléta Idôszakonkénti felülvizsgálat és a szükséges alkatrészcserék vizsgáló állomásunkon Alkalmazási példák (nem teljes) 11

12 PEWAG-Ausztria TERMÉKPROGRAMJA Láncfüggesztékek Lánctermékek az ERDÉSZET részére Gépi/hajtómûvi láncok Kanalas szállítóberendezésekhez láncok Nagyméretû hóláncok 12

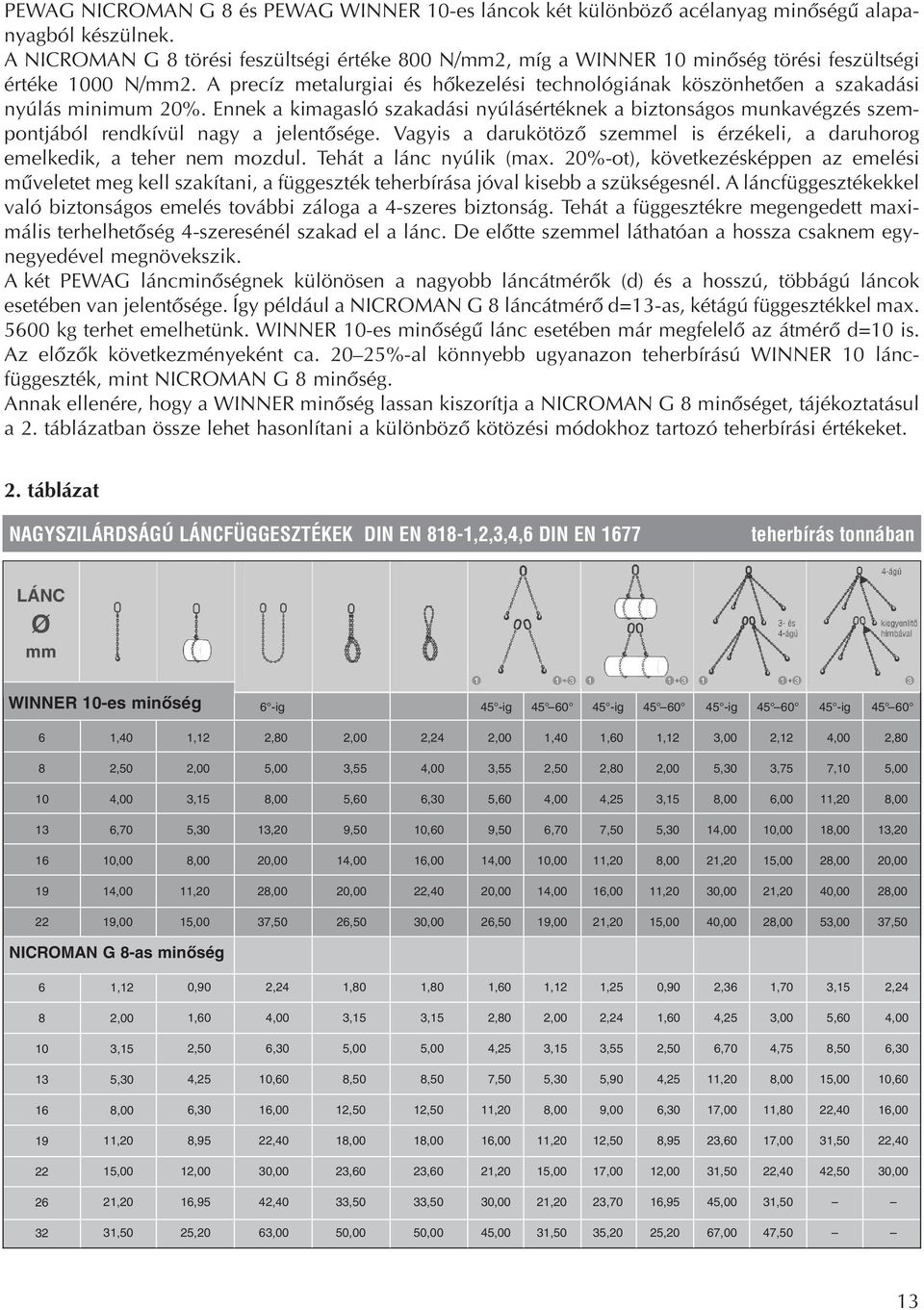

13 PEWAG NICROMAN G 8 és PEWAG WINNER 10-es láncok két különbözô acélanyag minôségû alapanyagból készülnek. A NICROMAN G 8 törési feszültségi értéke 800 N/mm2, míg a WINNER 10 minôség törési feszültségi értéke 1000 N/mm2. A precíz metalurgiai és hôkezelési technológiának köszönhetôen a szakadási nyúlás minimum 20%. Ennek a kimagasló szakadási nyúlásértéknek a biztonságos munkavégzés szempontjából rendkívül nagy a jelentôsége. Vagyis a darukötözô szemmel is érzékeli, a daruhorog emelkedik, a teher nem mozdul. Tehát a lánc nyúlik (max. 20%-ot), következésképpen az emelési mûveletet meg kell szakítani, a függeszték teherbírása jóval kisebb a szükségesnél. A láncfüggesztékekkel való biztonságos emelés további záloga a 4-szeres biztonság. Tehát a függesztékre megengedett maximális terhelhetôség 4-szeresénél szakad el a lánc. De elôtte szemmel láthatóan a hossza csaknem egynegyedével megnövekszik. A két PEWAG láncminôségnek különösen a nagyobb láncátmérôk (d) és a hosszú, többágú láncok esetében van jelentôsége. Így például a NICROMAN G 8 láncátmérô d=13-as, kétágú függesztékkel max kg terhet emelhetünk. WINNER 10-es minôségû lánc esetében már megfelelô az átmérô d=10 is. Az elôzôk következményeként ca %-al könnyebb ugyanazon teherbírású WINNER 10 láncfüggeszték, mint NICROMAN G 8 minôség. Annak ellenére, hogy a WINNER minôség lassan kiszorítja a NICROMAN G 8 minôséget, tájékoztatásul a 2. táblázatban össze lehet hasonlítani a különbözô kötözési módokhoz tartozó teherbírási értékeket. 2. táblázat NAGYSZILÁRDSÁGÚ LÁNCFÜGGESZTÉKEK DIN EN 818-1,2,3,4,6 DIN EN 1677 teherbírás tonnában WINNER 10-es minôség 6 -ig 45 -ig ig ig ig ,40 1,12 2,80 2,00 2,24 2,00 1,40 1,60 1,12 3,00 2,12 4,00 2,80 8 2,50 2,00 5,00 3,55 4,00 3,55 2,50 2,80 2,00 5,30 3,75 7,10 5, ,00 3,15 8,00 5,60 6,30 5,60 4,00 4,25 3,15 8,00 6,00 11,20 8, ,70 5,30 13,20 9,50 10,60 9,50 6,70 7,50 5,30 14,00 10,00 18,00 13, ,00 8,00 20,00 14,00 16,00 14,00 10,00 11,20 8,00 21,20 15,00 28,00 20, ,00 11,20 28,00 20,00 22,40 20,00 14,00 16,00 11,20 30,00 21,20 40,00 28, ,00 15,00 37,50 26,50 30,00 26,50 19,00 21,20 15,00 40,00 28,00 53,00 37,50 NICROMAN G 8-as minôség 6 1,12 0,90 2,24 1,80 1,80 1,60 1,12 1,25 0,90 2,36 1,70 3,15 2,24 8 2,00 1,60 4,00 3,15 3,15 2,80 2,00 2,24 1,60 4,25 3,00 5,60 4, ,15 2,50 6,30 5,00 5,00 4,25 3,15 3,55 2,50 6,70 4,75 8,50 6, ,30 4,25 10,60 8,50 8,50 7,50 5,30 5,90 4,25 11,20 8,00 15,00 10, ,00 6,30 16,00 12,50 12,50 11,20 8,00 9,00 6,30 17,00 11,80 22,40 16, ,20 8,95 22,40 18,00 18,00 16,00 11,20 12,50 8,95 23,60 17,00 31,50 22, ,00 12,00 30,00 23,60 23,60 21,20 15,00 17,00 12,00 31,50 22,40 42,50 30, ,20 16,95 42,40 33,50 33,50 30,00 21,20 23,70 16,95 45,00 31, ,50 25,20 63,00 50,00 50,00 45,00 31,50 35,20 25,20 67,00 47,50 13

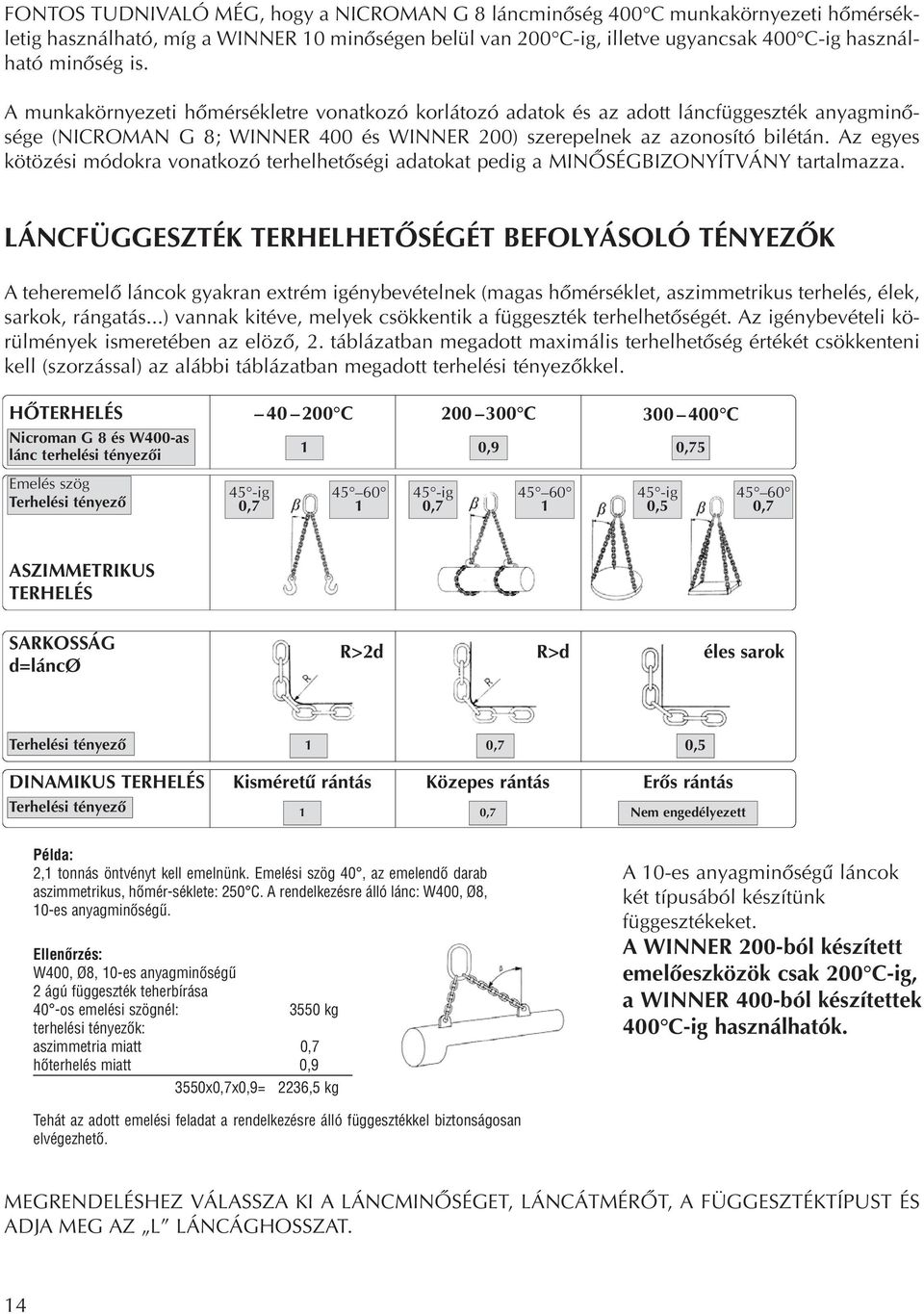

14 FONTOS TUDNIVALÓ MÉG, hogy a NICROMAN G 8 láncminôség 400 C munkakörnyezeti hômérsékletig használható, míg a WINNER 10 minôségen belül van 200 C-ig, illetve ugyancsak 400 C-ig használható minôség is. A munkakörnyezeti hômérsékletre vonatkozó korlátozó adatok és az adott láncfüggeszték anyagminôsége (NICROMAN G 8; WINNER 400 és WINNER 200) szerepelnek az azonosító bilétán. Az egyes kötözési módokra vonatkozó terhelhetôségi adatokat pedig a MINÔSÉGBIZONYÍTVÁNY tartalmazza. LÁNCFÜGGESZTÉK TERHELHETÔSÉGÉT BEFOLYÁSOLÓ TÉNYEZÔK A teheremelô láncok gyakran extrém igénybevételnek (magas hômérséklet, aszimmetrikus terhelés, élek, sarkok, rángatás...) vannak kitéve, melyek csökkentik a függeszték terhelhetôségét. Az igénybevételi körülmények ismeretében az elözô, 2. táblázatban megadott maximális terhelhetôség értékét csökkenteni kell (szorzással) az alábbi táblázatban megadott terhelési tényezôkkel. HÔTERHELÉS Nicroman G 8 és W400-as lánc terhelési tényezôi Emelés szög Terhelési tényezô 45 -ig 0, C C C 1 0,9 0, ig 0, ig 0, ,7 ASZIMMETRIKUS TERHELÉS SARKOSSÁG d=láncø R>2d R>d éles sarok Terhelési tényezô 1 0,7 0,5 DINAMIKUS TERHELÉS Terhelési tényezô Kisméretû rántás Közepes rántás Erôs rántás 1 0,7 Nem engedélyezett Példa: 2,1 tonnás öntvényt kell emelnünk. Emelési szög 40, az emelendô darab aszimmetrikus, hômér-séklete: 250 C. A rendelkezésre álló lánc: W400, Ø8, 10-es anyagminôségû. Ellenôrzés: W400, Ø8, 10-es anyagminôségû 2 ágú függeszték teherbírása 40 -os emelési szögnél: 3550 kg terhelési tényezôk: aszimmetria miatt 0,7 hôterhelés miatt 0,9 3550x0,7x0,9= 2236,5 kg A 10-es anyagminôségû láncok két típusából készítünk függesztékeket. A WINNER 200-ból készített emelôeszközök csak 200 C-ig, a WINNER 400-ból készítettek 400 C-ig használhatók. Tehát az adott emelési feladat a rendelkezésre álló függesztékkel biztonságosan elvégezhetô. MEGRENDELÉSHEZ VÁLASSZA KI A LÁNCMINÔSÉGET, LÁNCÁTMÉRÔT, A FÜGGESZTÉKTÍPUST ÉS ADJA MEG AZ L LÁNCÁGHOSSZAT. 14

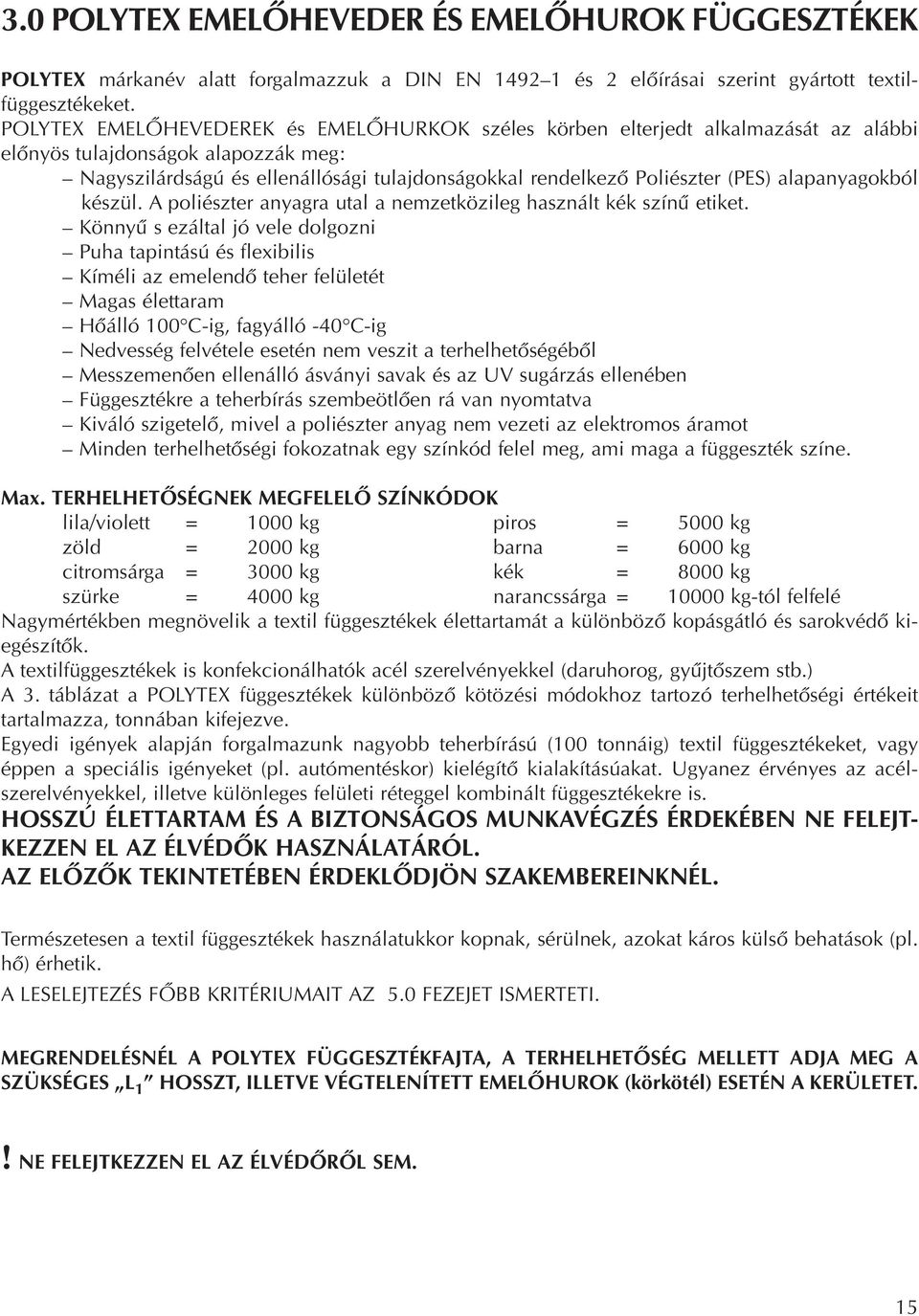

15 3.0 POLYTEX EMELÔHEVEDER ÉS EMELÔHUROK FÜGGESZTÉKEK POLYTEX márkanév alatt forgalmazzuk a DIN EN és 2 elôírásai szerint gyártott textilfüggesztékeket. POLYTEX EMELÔHEVEDEREK és EMELÔHURKOK széles körben elterjedt alkalmazását az alábbi elônyös tulajdonságok alapozzák meg: Nagyszilárdságú és ellenállósági tulajdonságokkal rendelkezô Poliészter (PES) alapanyagokból készül. A poliészter anyagra utal a nemzetközileg használt kék színû etiket. Könnyû s ezáltal jó vele dolgozni Puha tapintású és flexibilis Kíméli az emelendô teher felületét Magas élettaram Hôálló 100 C-ig, fagyálló -40 C-ig Nedvesség felvétele esetén nem veszit a terhelhetôségébôl Messzemenôen ellenálló ásványi savak és az UV sugárzás ellenében Függesztékre a teherbírás szembeötlôen rá van nyomtatva Kiváló szigetelô, mivel a poliészter anyag nem vezeti az elektromos áramot Minden terhelhetôségi fokozatnak egy színkód felel meg, ami maga a függeszték színe. Max. TERHELHETÔSÉGNEK MEGFELELÔ SZÍNKÓDOK lila/violett = 1000 kg piros = 5000 kg zöld = 2000 kg barna = 6000 kg citromsárga = 3000 kg kék = 8000 kg szürke = 4000 kg narancssárga = kg-tól felfelé Nagymértékben megnövelik a textil függesztékek élettartamát a különbözô kopásgátló és sarokvédô kiegészítôk. A textilfüggesztékek is konfekcionálhatók acél szerelvényekkel (daruhorog, gyûjtôszem stb.) A 3. táblázat a POLYTEX függesztékek különbözô kötözési módokhoz tartozó terhelhetôségi értékeit tartalmazza, tonnában kifejezve. Egyedi igények alapján forgalmazunk nagyobb teherbírású (100 tonnáig) textil függesztékeket, vagy éppen a speciális igényeket (pl. autómentéskor) kielégítô kialakításúakat. Ugyanez érvényes az acélszerelvényekkel, illetve különleges felületi réteggel kombinált függesztékekre is. HOSSZÚ ÉLETTARTAM ÉS A BIZTONSÁGOS MUNKAVÉGZÉS ÉRDEKÉBEN NE FELEJT- KEZZEN EL AZ ÉLVÉDÔK HASZNÁLATÁRÓL. AZ ELÔZÔK TEKINTETÉBEN ÉRDEKLÔDJÖN SZAKEMBEREINKNÉL. Természetesen a textil függesztékek használatukkor kopnak, sérülnek, azokat káros külsô behatások (pl. hô) érhetik. A LESELEJTEZÉS FÔBB KRITÉRIUMAIT AZ 5.0 FEZEJET ISMERTETI. MEGRENDELÉSNÉL A POLYTEX FÜGGESZTÉKFAJTA, A TERHELHETÔSÉG MELLETT ADJA MEG A SZÜKSÉGES L 1 HOSSZT, ILLETVE VÉGTELENÍTETT EMELÔHUROK (körkötél) ESETÉN A KERÜLETET.! NE FELEJTKEZZEN EL AZ ÉLVÉDÔRÔL SEM. 15

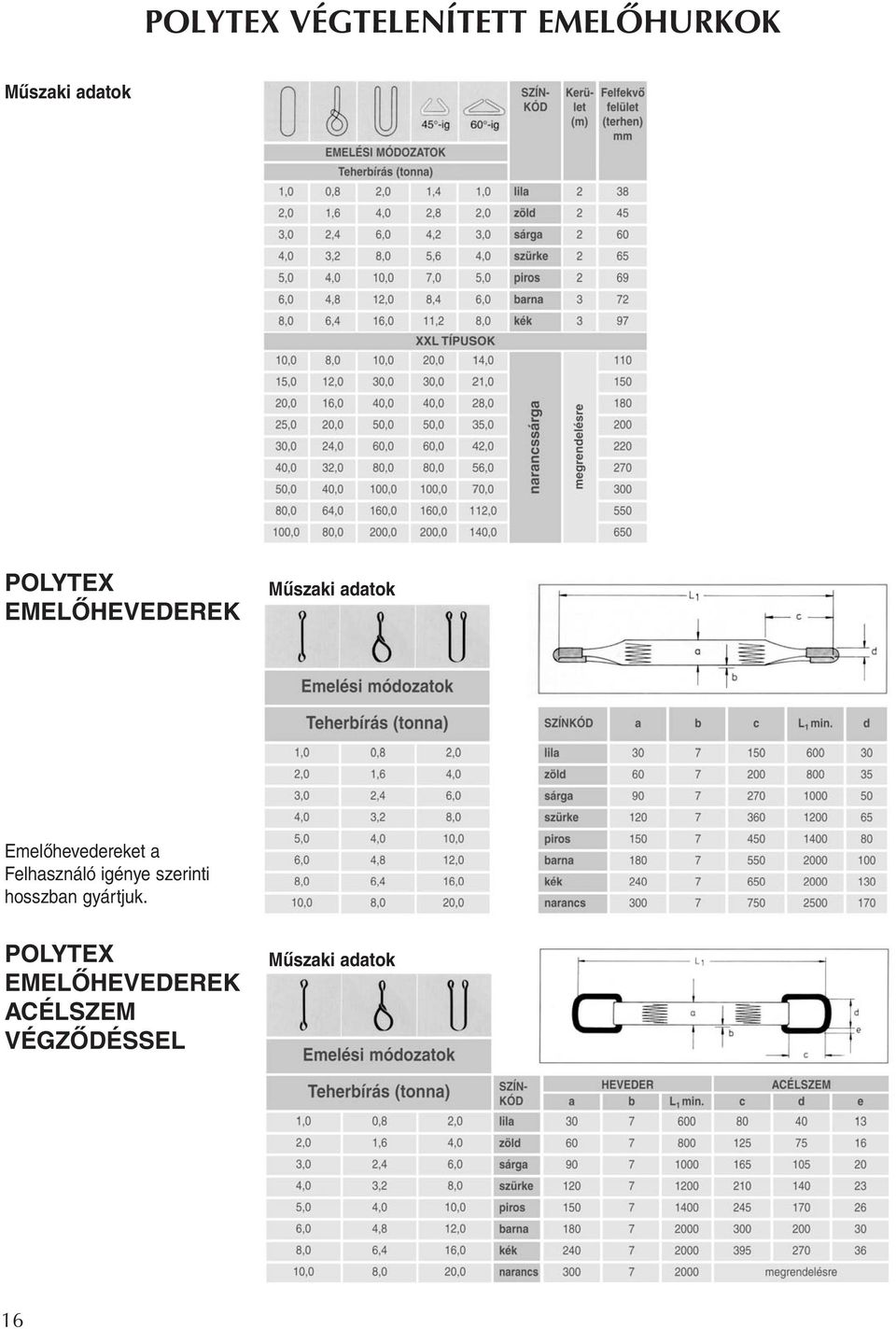

16 POLYTEX VÉGTELENÍTETT EMELÔHURKOK Mûszaki adatok POLYTEX EMELÔHEVEDEREK Mûszaki adatok Emelôhevedereket a Felhasználó igénye szerinti hosszban gyártjuk. POLYTEX EMELÔHEVEDEREK ACÉLSZEM VÉGZÔDÉSSEL Mûszaki adatok 16

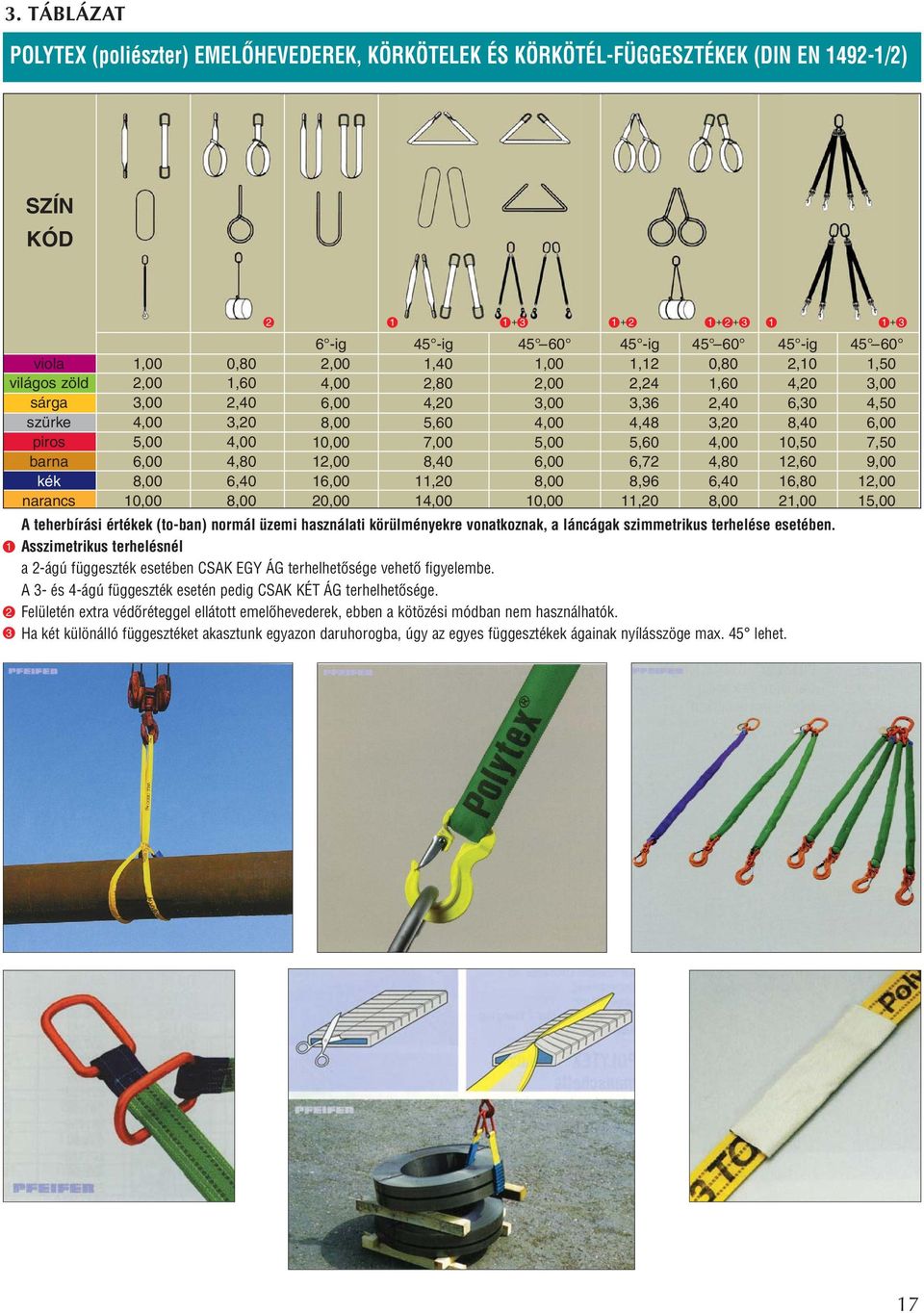

17 3. TÁBLÁZAT POLYTEX (poliészter) EMELÔHEVEDEREK, KÖRKÖTELEK ÉS KÖRKÖTÉL-FÜGGESZTÉKEK (DIN EN /2) SZÍN KÓD viola világos zöld sárga szürke piros barna kék narancs ,00 2,00 3,00 4,00 5,00 6,00 8,00 10,00 0,80 1,60 2,40 3,20 4,00 4,80 6,40 8, ig 2,00 4,00 6,00 8,00 10,00 12,00 16,00 20, ig 1,40 2,80 4,20 5,60 7,00 8,40 11,20 14, ,00 2,00 3,00 4,00 5,00 6,00 8,00 10, ig 1,12 2,24 3,36 4,48 5,60 6,72 8,96 11, ,80 1,60 2,40 3,20 4,00 4,80 6,40 8, ig 2,10 4,20 6,30 8,40 10,50 12,60 16,80 21,00 A teherbírási értékek (to-ban) normál üzemi használati körülményekre vonatkoznak, a láncágak szimmetrikus terhelése esetében. Asszimetrikus terhelésnél a 2-ágú függeszték esetében CSAK EGY ÁG terhelhetôsége vehetô figyelembe. A 3- és 4-ágú függeszték esetén pedig CSAK KÉT ÁG terhelhetôsége. Felületén extra védôréteggel ellátott emelôhevederek, ebben a kötözési módban nem használhatók. Ha két különálló függesztéket akasztunk egyazon daruhorogba, úgy az egyes függesztékek ágainak nyílásszöge max. 45 lehet ,50 3,00 4,50 6,00 7,50 9,00 12,00 15,00 17

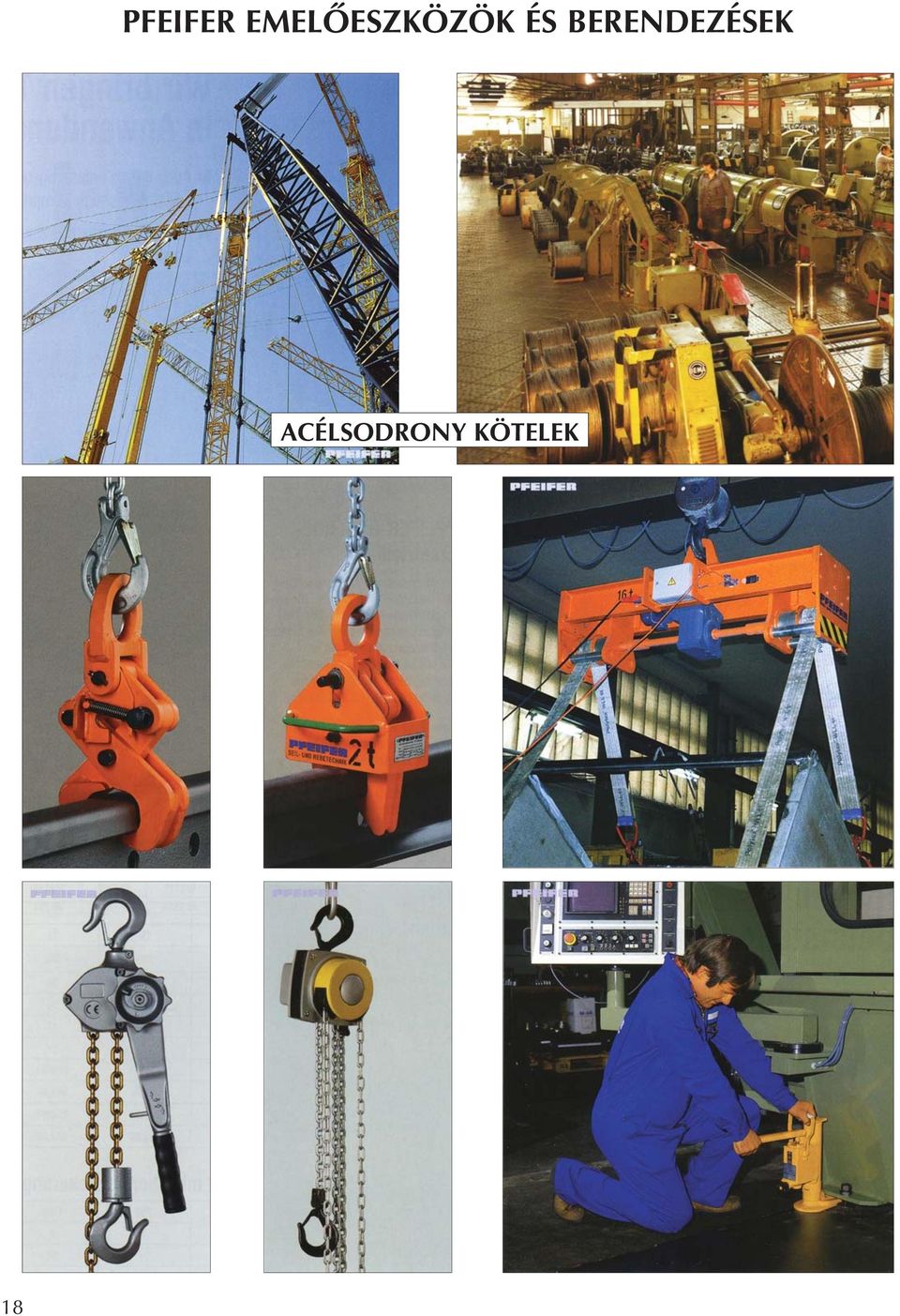

18 PFEIFER EMELÔESZKÖZÖK ÉS BERENDEZÉSEK ACÉLSODRONY KÖTELEK 18

19 4.0 ACÉLSODRONY-KÖTÉL FÜGGESZTÉKEK A középkorban már sokoldalúan használt kenderkötél függesztékeket, a gyártási technológia fejlôdésével, az acélsodrony elônyös tulajdonságai következtében, mint horganyzott kivitel véd a korrozió ellen nagy teherbírás, relative kis önsúly mellett kedvezô ár és használati érték viszony minusz 40 C és max. 100 C közti környezeti hômérsékletben használható az acélsodronykötél függesztékek váltották fel. Az utóbbi évtizedben mind szélesebb körben elterjedt nagyszilárdságú lánc- és textilfüggesztékek mellett továbbra is használatosak az acélsodronykötélbôl, hagyományos kézi fülecseléssel (fuxolással), illetve kötélvégpréseléssel készített függesztékek. A felhasználói igényeknek megfelelôen forgalmazunk úgynevezett alácsapó köteleket vagy azokat kötélszívvel, daruhoroggal stb. szerelvényezzük. A 4. táblázatban az említett szerelvényezettségtôl függetlenül fel vannak tüntetve a különbözô kötözési módokhoz és kötélág szögekhez tartozó maximális terhelhetôségi értékek (tonnában). MEGRENDELÉSNÉL KÉRJÜK MEGADNI A SZÜKSÉGES TEHERBÍRÁST (KÖTÉLÁTMÉRÔT), A KÖTÉL- VÉG KIKÉPZÉSÉT ÉS AZ L HOSSZAT. Kötéltartozékok 19

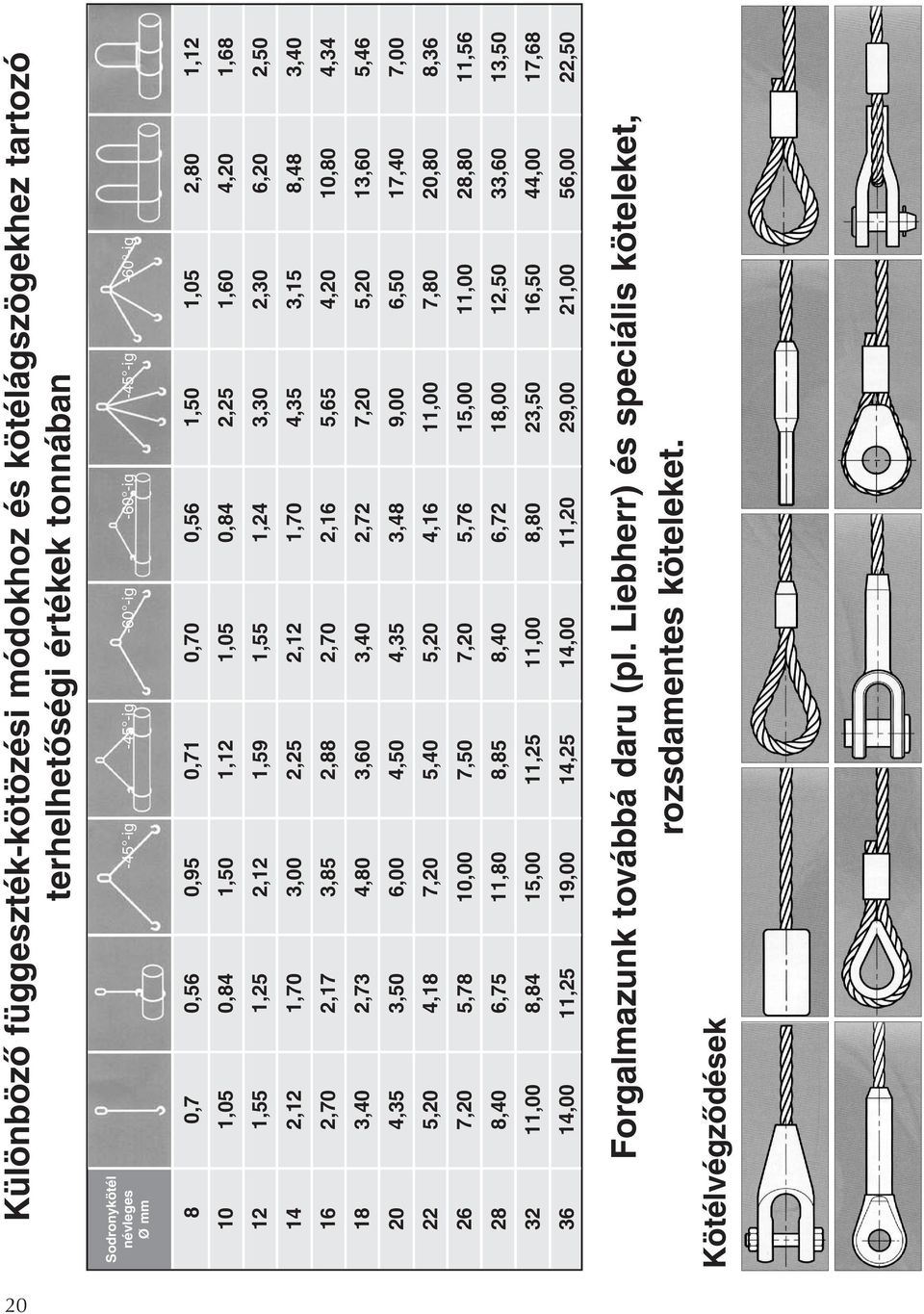

20 Különbözô függeszték-kötözési módokhoz és kötélágszögekhez tartozó terhelhetôségi értékek tonnában Sodronykötél névleges Ø mm -45 -ig -45 -ig -60 -ig -60 -ig -45 -ig -60 -ig ,7 1,05 1,55 2,12 2,70 3,40 4,35 5,20 7,20 8,40 11,00 14,00 0,56 0,84 1,25 1,70 2,17 2,73 3,50 4,18 5,78 6,75 8,84 11,25 0,95 1,50 2,12 3,00 3,85 4,80 6,00 7,20 10,00 11,80 15,00 19,00 0,71 1,12 1,59 2,25 2,88 3,60 4,50 5,40 7,50 8,85 11,25 14,25 0,70 1,05 1,55 2,12 2,70 3,40 4,35 5,20 7,20 8,40 11,00 14,00 0,56 0,84 1,24 1,70 2,16 2,72 3,48 4,16 5,76 6,72 8,80 11,20 1,50 2,25 3,30 4,35 5,65 7,20 9,00 11,00 15,00 18,00 23,50 29,00 1,05 1,60 2,30 3,15 4,20 5,20 6,50 7,80 11,00 12,50 16,50 21,00 2,80 4,20 6,20 8,48 10,80 13,60 17,40 20,80 28,80 33,60 44,00 56,00 1,12 1,68 2,50 3,40 4,34 5,46 7,00 8,36 11,56 13,50 17,68 22,50 Forgalmazunk továbbá daru (pl. Liebherr) és speciális köteleket, rozsdamentes köteleket. Kötélvégzôdések 20

21 5.0 FÜGGESZTÉK-LESELEJTEZÉS KRITÉRIUMAI TEHERFÜGGESZTÉKEKRE, MINT ACÉLSODRONYKÖTÉL TEXTIL HEVEDER TEXTIL KÖRKÖTÉL LÁNCFÜGGESZTÉK VONATKOZÓ, AZOK HASZNÁLHATÓSÁGÁT ELLENÔRZÔ ELÔÍRÁSOK FOLYAMATOS SZEMREVÉTELEZÉSSEL KELL MEGÁLLAPÍTANI AZOKAT A HIBÁKAT, AMELYEK KÖTELEZÔEN A TEHERFÜGGESZTÉKEK LESELEJ- TEZÉSÉT és használatlanná tételét VONJÁK MAGUK UTÁN.!LÁSD A 6.0 FEJEZET ELÔÍRÁSAIT 5.1 ACÉLSODRONYKÖTÉL FÜGGESZTÉK LE KELL SELEJTEZNI, HA AZ ALÁBBI HIBÁK KÖZÜL BÁRMELYIKET IS ÉSZLELJÜK: MARADANDÓAN MEG VAN TÖRVE, DEFORMÁLÓDVA EGY KÖTÉLPÁSZMA EL VAN SZAKADVA SZABAD KÖTÉLHOSSZON FELÜLETI ZÚZODÁS, ANYAGELKENÔDÉS VAN SZABAD KÖTÉLHOSSZON A KÜLSÔ SODRONYRÉTEG FEL VAN LAZULVA A PÁSZMA SZERKEZETÛ ACÉLSODRONY KÖTÉLHUROK DARUHOROGRA VALÓ FELFEKVÉSI FELÜLETÉN, TÖBB MINT NÉGY HUZALSZÁLON (drót) FELÜLETI SÉ- RÜLÉS, SZAKADÁS VAN. ANYAGÁBAN ÖSSZEFONT KÖRKÖTÉL ESETÉBEN TÍZ FELETTI A SZÁLSZAKADÁS KORROZIÓS SEBHELYEK LÁTHATÓK KÖTÉL VAGY KÖTÉLVÉG SÉRÜLT VAGY ERÔSEN KOPOTT NAGYSZÁMÚ (lásd alábbi táblázat) SZÁLSZAKADÁS. KÖTÉLTÍPUS PÁSZMASZERKEZETÛ SODRONYKÖTÉL ANYAGÁBAN ÖSSZE- FONT KÖRKÖTÉL LÁTHATÓ KÖTÉLSZAKADÁS A d KÖTÉL- ÁTMÉRÔRE VONATKOZTATOTT HOSSZON 3d 6d 30d A táblázatban megadott értékek a MAXIMÁLIST jelentik. 21

22 5.2 TEXTIL (POLYTEX) EMELÔHEVEDEREK ÉS KÖRKÖTELEK LE KELL SELEJTEZNI, HA HEVEDER SZÉLEI VAGY A SZÔTT FELÜLET MEGSÉRÜLT, VAGY A LEGINKÁBB SÉRÜLT HEVEDERKERESZTMETSZETBEN AZ ÖSSZES CÉRNASZÁL TÖBB MINT 10%-a SZAKADT HÔHATÁSRA BEKÖVETKEZETT DEFORMÁLÓDÁS, pl. erôs belsô vagy külsô súrlódás, hôsugárzás hatására TEHERHORDÓ VARRATOK MEGSÉRÜLTEK AGRESSZÍV ANYAGOK ÁLTAL KIVÁLTOTT KÁROSODÁS KÖRKÖTÉL KÜLSÔ HUZATA VAGY VARRATA SÉRÜLT ÉS KILÁTSZIK A BELSÔ SZÁLKÖTEG VÉGHURKOK SÉRÜLTEK/KOPOTTAK, AZ ACÉLSZERELVÉNYEK körgyûrû, kampó, horog és más szerelvények ELKOPTAK, DEFORMÁLÓDTAK 5.3 NAGYSZILÁRDSÁGÚ LÁNCFÜGGESZTÉKEK (PEWAG NICROMAN 8-as és WIN- NER 10-es minôségek) LE KELL SELEJTEZNI, HA EGY LÁNCSZEM VAGY LÁNSZERELVÉNY ELTÖRT, REPEDT, DEFORMÁLÓDOTT EMELÔHOROG TÖBB MINT 10%-al FELTÁGULT, VAGY A HOROG ÖBLÉNEK KERESZTMETSZETE TÖBB MINT 5%-al kopás LECSÖKKENT LÁNCSZEM BELSÔ HOSSZA (osztása) TÖBB MINT 5%-al, A KÜLSÔ SZEMHOSSZ TÖBB MINT 3%-al MEGNYÚLT KÖRGYÛRÛK gyûjtôszem BELSÔ HOSSZA TÖBB MINT 10%-al MEGNYÚLT A LÁNCSZEM BÁRMELY PONTJÁN A LÁNCÁTMÉRÔ d ÁTLAGOS VASTAG- SÁGA, a névleges d átmérôhöz mérve TÖBB MINT 10%-ot, GYÛRÛK, GYÛJTÔSZEM ESETÉBEN AZ ÁTMÉRÔ TÖBB MINT 15%-ot, CSÖKKENT EGYÉB FÜGGESZTÉK KOMPONENSEK VAGY CSAPOK/RÖGZÍTÔ SZEGEK MEG- SÉRÜLTEK, VAGY ERÔSEN ELHASZNÁLÓDTAK SÉRÜLT A CSAPOK/RÖGZÍTÔ SZEGEK KICSÚSZÁS ELLENI BIZTOSÍTÁSA! A TEHERFÜGGESZTÉKEKEN LEGALÁBB 3 HAVONKÉNT, ARRA SZAKOSODOTT SZAKEMBERREL VAGY ELLENÖRZÔ ÁLLOMÁSON EL KELL VÉGEZTETNI AZ IDÔ- SZAKI FELÜLVIZSGÁLATOT. AMENNYIBEN A FÜGGESZTÉKET NAGY ELHASZ- NÁLÓDÁST OKOZÓ KÖRÜLMÉNYEK KÖZT (pl. kohászat, vegyi üzem), VAGY TÖBBMÛSZAKOS MUNKARENDBEN HASZNÁLJÁK, AKKOR RÖVIDEBB IDÔ- KÖZÖNKÉNT KELL A VIZSGÁLATOT ELVÉGEZTETNI. LÁSD A 6.0 FEJEZET ELÔÍRÁSAIT. HA AZ ELÔZÔKBEN A FÜGGESZTÉKTÍPUSOKRA SZÁMSZERÛEN VAGY SZÁ- ZALÉKOSAN MEGADOTT LESELEJTEZÉSI KRITÉRIUMOK MÁR 2/3-ban TELJE- SÜLTEK, ÚGY MÁR NEM ADHATÓ KI TOVÁBBI EGY ÉVRE A FÜGGESZTÉK ÚJRAMINÔSÍTÉSE 22

23 6.0 FÜGGESZTÉKEK RENDSZERES, IDÔSZAKI FELÜLVIZS- GÁLATA Már többször említést nyert a teherfüggesztékek minôsítése, az idevonatkozó hatósági elôírások betartásával azok idôszakonkénti felülvizsgálata, újraminôsítésük. A PFEIFER-GARANT Kft. minden általa forgalomba hozott teherfüggesztékéhez mellékeli a MINÔSÉGI BIZONYÍTVÁNY-t. Ezen a dokumentumon az azonosítási adatok mellet szerepelnek az adott függeszték mûszaki/technikai adatai, esetleges kiegészítések, korlátozások stb. Értelemszerûen a felhasználó cégnél, annak nagyságrendjétôl, területi elhelyezkedésétôl függôen szükséges egy külsô alvállalkozó vagy saját felelôs emelôgépes ügyintézô kijelölése, feladatainak meghatározása. Az emelôgépes ügyintézô köteles az átvett MINÔSÉGI BIZONYÍTVÁNY alapján az adott függesztéket sérülésmentesség, teljesség szempontjából ellenôrizni, de abban az értelemben is, hogy az egyezik-e a megrendelttel. Ezt követôen kell a nyilvántartásra kötelezett munkaeszközök/emelôeszközök kartonjára a tehefüggesztéket a használatba vétel elôtt beazonosítható módon felvezetni. JAVASLAT a teherfüggeszték-nyilvántartás kialakítására. (cégazonosító adatok) AUTÓPÁLYA Építô Zrt. Cím: Kommunikációs adatok Emelôgép ügyintézô neve/telefonszáma MUNKAESZKÖZ/EMELÔESZKÖZ NYILVÁNTARTÁS Megnevezés és a beszerzés dátuma Használó üzem épít/szerel. egység idôszakos felülvizsgálat ideje Újraminôsítés elvégzôje Bejegyzô személye és dátuma Pl.: Három ágú PEWAG láncfüggeszték, láncátmérô: Ø 13, hossz: 5m Azonosító szám: 196/2008 Dátum: Bonyhádi üzemegység elôírás szerint PFEIFER-GARANT Kft. Kováts István A nyilvántartó karton egyedi is lehet, sôt több telephelyes nagyvállalat esetén még bonyolultabb is. Tartalmilag fel kell tüntetni, hogy mit, mikor, kitôl szerezték be, ki a felelôs használó, melyik munkahelyen van, mikor van a felülvizsgálata. A munkavédelmi elôírások következetes betartása, annak balesetmegelôzô szerepének fontossága nemcsak hatósági követelmény, hanem minden emeléstechnikai feladatokat ellátó kis- és nagyvállalat jól felfogott érdeke is. Természetesen az elôzôkben megfogalmazott követelmény betartása nyilvántartással/adminisztrációval jár. Ennek elmaradása egy esetleges és sajnálatos baleset hatósági kivizsgálásakor döntô súllyal vetôdik latba. 23

24 (nem teljes) Az emelôgépes ügyintézô köteles a NYILVÁNTARTÁS alapján a függesztékek tervszerû idôszaki felülvizsgálatát megszervezni, mint pl. csereeszköz biztosítása, bevizsgáló laborral idôpontot egyeztetni stb. A teherfüggesztékek felülvizsgálati idôszakait a hazai elôírások határozzák meg. Amennyiben a gyártó/forgalmazó ennél szigorúbb/rövidebb intervallumot határoz meg, akkor az utóbbi a mérvadó. Felülvizsgálatok elvégzését és az esetleges használhatatlanná vált alkatrészek eredetivel való cseréjét/javítását a PFEIFER-GARANT Kft. vállalja. Az újraminôsítésrôl a 25. oldalon található BIZONYÍTVÁNYT adjuk ki. AZ ÚJRAMINÔSÍTÉSEK/FELÜLVIZSGÁLATOK ELVÉGZÉSE MELLETT MINT ALVÁLLALKOZÓ VÁLLALJUK AZ EMELÔGÉPES ÜGYINTÉZÔ FELADATOK ELLÁTÁSÁT IS. 24

25 (nem teljes) Teherfüggesztékek felülvizsgálatára, ellenôrzésére különbözô szintû elôírások vonatkoznak. A hazai elôírások is gyakran változnak. Rendkívül fontos, hogy a függesztékek mindennapi használói, a darukötözôk, az emelôberendezés kezelôi, s természetesen a vállalati emelôgép ügyintézôk a felülvizsgálatokra vonatkozó, hatályos/érvényben lévô elôírásokkal naprakészen tisztában legyenek. Arról sem szabad elfelejtkezni, hogy amennyiben a teherfüggeszték importból származik, s a külföldi gyártó a mi, hazai elôírásainknál szigorúbbakat határoz meg, a felülvizsgálatok gyakoriságára és azok kivitelezésére, akkor azt kell figyelembe venni. Teherfüggesztékek idôszakos vizsgálatának gyakorisága A függesztékek idôszakos vizsgálata, a vizsgálat mélységétôl függôen, különbözô szintû lehet, 1. és 2. szint szemrevételezéssel rendellenességek megállapítása. Pl. deformáció, szálszakadás, korrózió, varratsérülés, rugótörés, nyúlás. 3. szint természetesen tartalmazza az 1. és 2. szint vizsgálatait is, de már az adott függesztékfajta biztonsági tényezôit is figyelembe vevô mechanikai (pl. terheléses vizsgálat) vizsgálatokat, méret és kopásellenôrzést, mágneses repedésvizsgálatokat stb. is magukban foglalnak. 25

26 Fontos, hogy a vizsgálatok gyakoriságára megadott idôintervallumok nem léphetôk túl. Sôt, ha a függesztéket mostoha körülmények (vegyi üzem, kohászat stb.) közt, vagy 2-3 mûszakban, túlnyomórészt a terhelhetôség felsô határán használják, a megadottaknál gyakrabban kell az elôírt vizsgálatokat elvégezni. FÜGGESZTÉK FAJTA Láncfüggeszték Textil/poliészter függeszték Acélsodronykötél függeszték Darukötözô és emelôgép kezelôje* VIZSGÁLATOK ELVÉGZÔJE Emelôgép ügyintézô* Emelôgép szakértô* vagy vizsgáló laboratórium* 1 SZINT** 2 SZINT** 3 SZINT** Minden használatbavétel elôtt három havonta évente három havonta minden 3. vizsgálat teherpróbával is kiegészítve évente minden 3. vizsgálat teherpróbával is kiegészítve Megjegyzés: * Érvényes szakirányú vizsgával, jogosultsággal rendelkezô ** A magasabb vizsgáló szint értelemszerûen elvégezheti az alacsonyabb szintû vizsgálatokat 26

27 7.0 EMELÔGÉP ÜGYINTÉZÉS, MINT SZOLGÁLTATÁS Emelôeszközökhöz kötödô munkahelyi balesetek hatósági kivizsgálásának fô szempontjaihoz tartozik az emelôgép ügyintézô, mint feladatkör ellátásának megléte, a függesztéknyilvántartás vezetése, rendszeres függeszték ellenôrzés és az idôszakos felülvizsgálatok elvégzése. Az adott vállalat nagyságától, szervezeti/mûködési struktúrájától függôen sokesetben egy külsô alvállalkozói emelôgépes ügyintézés gazdaságos alternatívát jelenthet. A PFEIFER-GARANT Kft rendelkezik azzal a szakmai háttérrel, mint például vizsgáló laboratórium, eredeti alkatrészellátás, speciális emelôeszközök esetén szakirányú partner, illetve a németországi anyavállalat bevonása, amelyek garanciát jelentenek az emelôgép ügyintézôi feladatkör ellátására velünk szerzôdô partnereinknek. Információigény, tájékoztatás tekintetében szakembereink állnak rendelkezésre. 27
