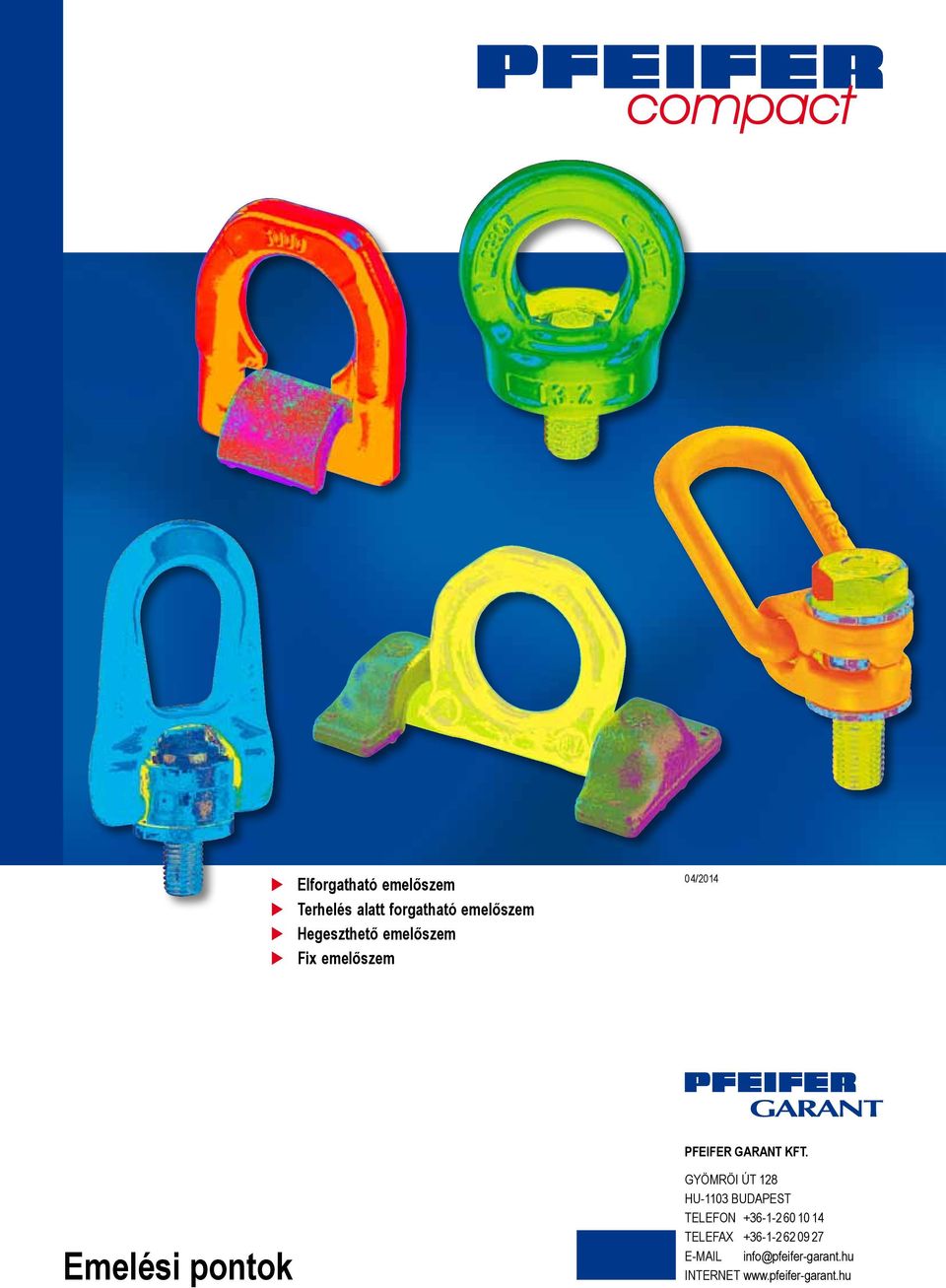

1 compact Elforgatható Terhelés alatt forgatható Hegeszthető Fix 04/2014 Emelési pontok PFEIFER arant Kft. yömröi út 128 HU-1103 Budapest Telefon Telefax Internet

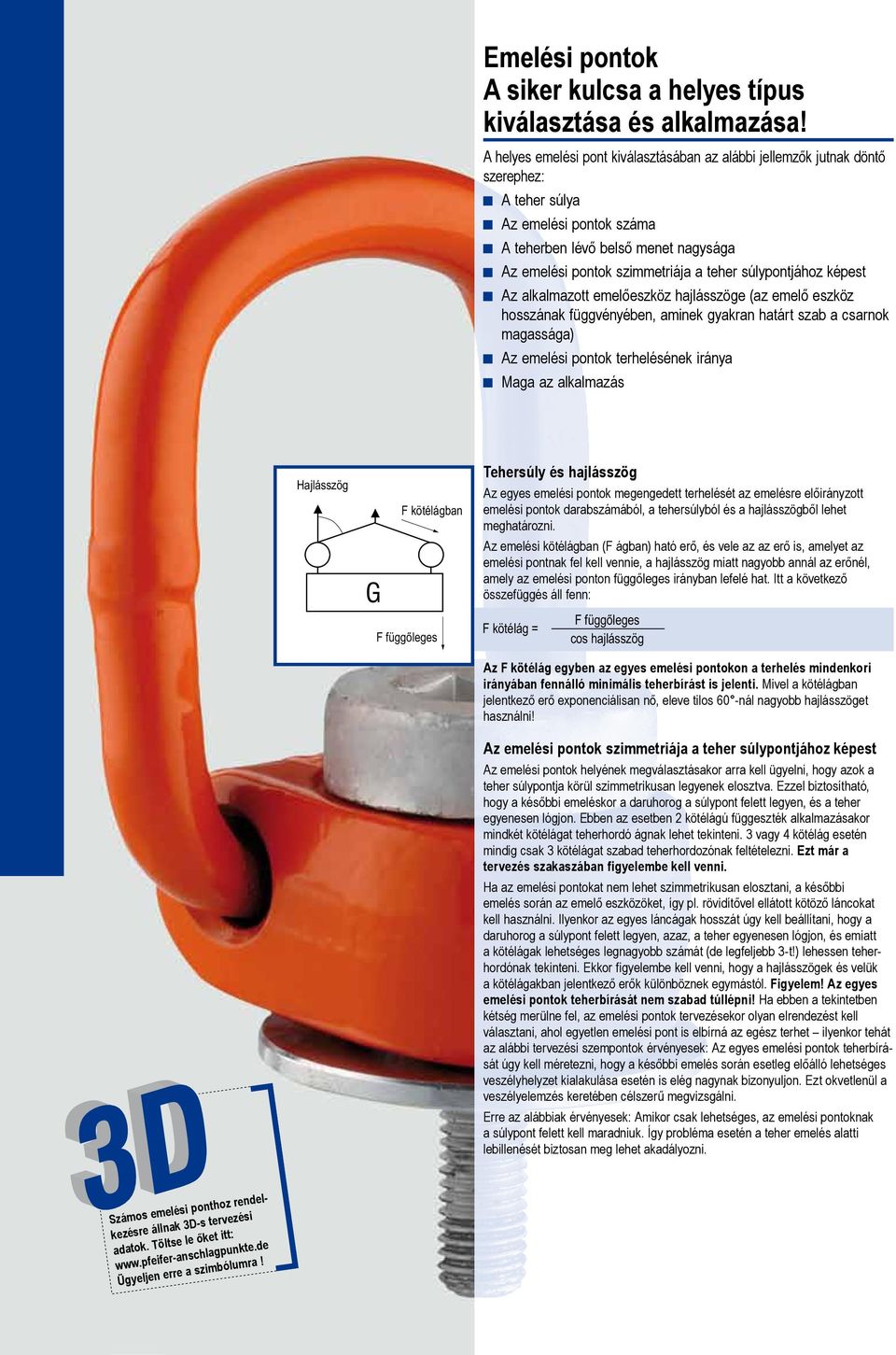

2 Emelési pontok A siker kulcsa a helyes típus kiválasztása és alkalmazása! A helyes emelési pont kiválasztásában az alábbi jellemzők jutnak döntő szerephez: A teher súlya Az emelési pontok a A teherben lévő belső menet nagysága Az emelési pontok szimmetriája a teher súlypontjához képest Az alkalmazott emelőeszköz hajlásszöge (az emelő eszköz hosszának függvényében, aminek gyakran határt szab a csarnok magassága) az emelési pontok terhelésének iránya maga az alkalmazás Hajlásszög F kötélágban F függőleges Tehersúly és hajlásszög Az egyes emelési pontok megengedett terhelését az emelésre előirányzott emelési pontok darabából, a tehersúlyból és a hajlásszögből lehet meghatározni. Az emelési kötélágban (F ágban) ható erő, és vele az az erő is, amelyet az emelési pontnak fel kell vennie, a hajlásszög miatt nagyobb annál az erőnél, amely az emelési ponton függőleges irányban lefelé hat. Itt a következő összefüggés áll fenn: F kötélág = F függőleges cos hajlásszög Az F kötélág egyben az egyes emelési pontokon a terhelés mindenkori irányában fennálló minimális teherbírást is jelenti. Mivel a kötélágban jelentkező erő exponenciálisan nő, eleve tilos 60 -nál nagyobb hajlásszöget használni! Az emelési pontok szimmetriája a teher súlypontjához képest Az emelési pontok helyének megválasztásakor arra kell ügyelni, hogy azok a teher súlypontja körül szimmetrikusan legyenek elosztva. Ezzel biztosítható, hogy a későbbi emeléskor a daruhorog a súlypont felett legyen, és a teher egyenesen lógjon. Ebben az esetben 2 kötélágú függeszték alkalmazásakor mindkét kötélágat teherhordó ágnak lehet tekinteni. 3 vagy 4 kötélág esetén mindig csak 3 kötélágat szabad teherhordozónak feltételezni. Ezt már a tervezés szakaszában figyelembe kell venni. Ha az emelési pontokat nem lehet szimmetrikusan elosztani, a későbbi emelés során az emelő eszközöket, így pl. rövidítővel ellátott kötöző láncokat kell használni. Ilyenkor az egyes láncágak hosszát úgy kell beállítani, hogy a daruhorog a súlypont felett legyen, azaz, a teher egyenesen lógjon, és emiatt a kötélágak lehetséges legnagyobb át (de legfeljebb 3-t!) lehessen teherhordónak tekinteni. Ekkor figyelembe kell venni, hogy a hajlásszögek és velük a kötélágakban jelentkező erők különböznek egymástól. Figyelem! Az egyes emelési pontok teherbírását nem szabad túllépni! Ha ebben a tekintetben kétség merülne fel, az emelési pontok tervezésekor olyan elrendezést kell választani, ahol egyetlen emelési pont is elbírná az egész terhet ilyenkor tehát az alábbi tervezési szempontok érvényesek: Az egyes emelési pontok teherbírását úgy kell méretezni, hogy a későbbi emelés során esetleg előálló lehetséges veszélyhelyzet kialakulása esetén is elég nagynak bizonyuljon. Ezt okvetlenül a veszélyelemzés keretében célszerű megvizsgálni. Erre az alábbiak érvényesek: Amikor csak lehetséges, az emelési pontoknak a súlypont felett kell maradniuk. Így probléma esetén a teher emelés alatti lebillenését biztosan meg lehet akadályozni. Számos emelési ponthoz rendelkezésre állnak 3D-s tervezési adatok. Töltse le őket itt: Ügyeljen erre a szimbólumra!

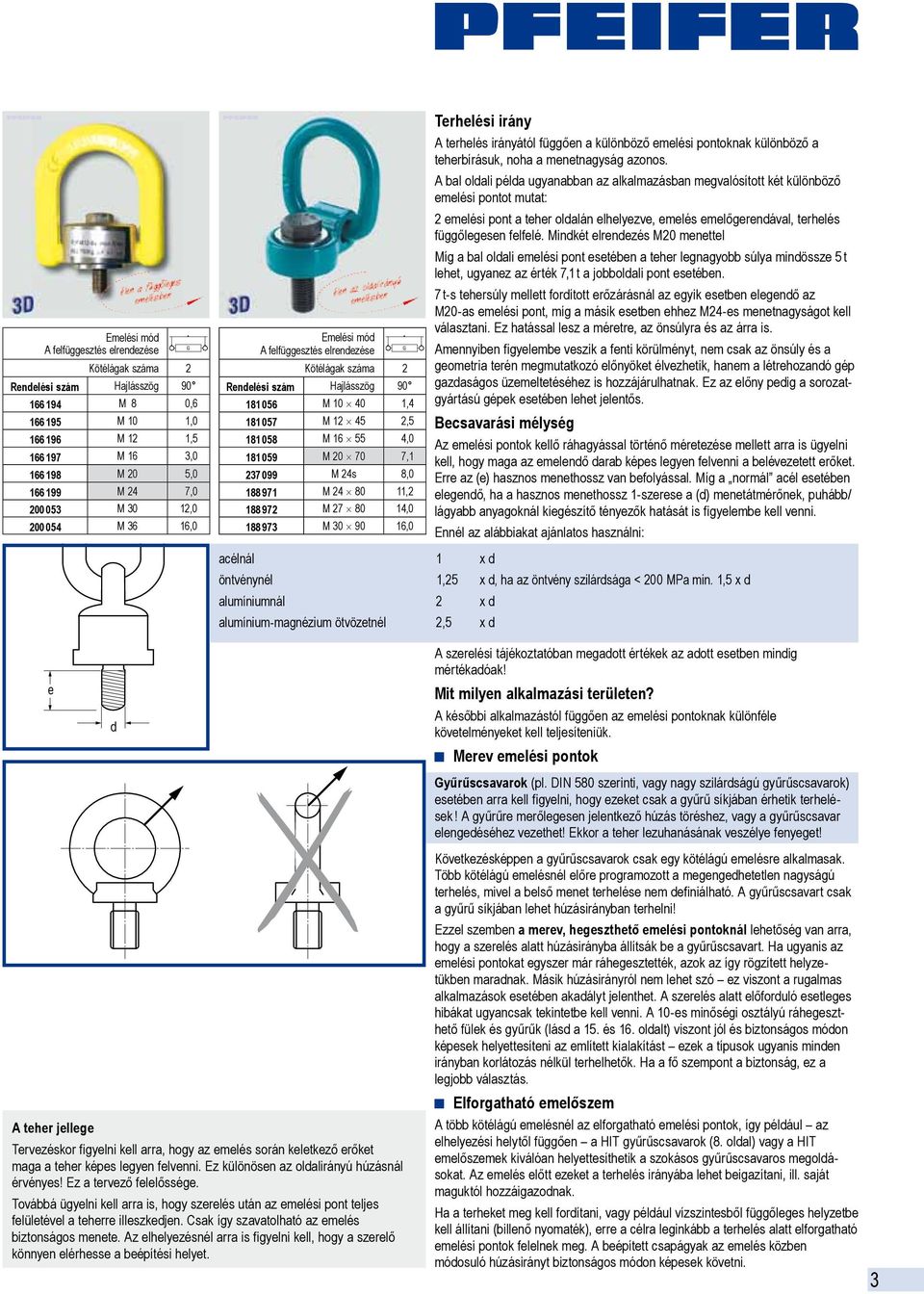

3 A felfüggesztés elrendezése Kötélágak a 2 Hajlásszög M 8 0, M 10 1, M 12 1, M 16 3, M 20 5, M 24 7, M 30 12, M 36 16,0 A felfüggesztés elrendezése Kötélágak a 2 Hajlásszög M , M , M , M , M 24s 8, M , M , M ,0 acélnál 1 öntvénynél 1,25 alumíniumnál 2 alumínium-magnézium ötvözetnél 2,5 Terhelési irány A terhelés irányától függően a különböző emelési pontoknak különböző a teherbírásuk, noha a menetnagyság azonos. A bal oldali példa ugyanabban az alkalmazásban megvalósított két különböző emelési pontot mutat: 2 emelési pont a teher oldalán elhelyezve, emelés emelőgerendával, terhelés függőlegesen felfelé. Mindkét elrendezés M20 menettel Míg a bal oldali emelési pont esetében a teher legnagyobb súlya mindössze 5 t lehet, ugyanez az érték 7,1 t a jobboldali pont esetében. 7 t-s tehersúly mellett fordított erőzárásnál az egyik esetben elegendő az M20-as emelési pont, míg a másik esetben ehhez M24-es menetnagyságot kell választani. Ez hatással lesz a méretre, az önsúlyra és az árra is. Amennyiben figyelembe veszik a fenti körülményt, nem csak az önsúly és a geometria terén megmutatkozó előnyöket élvezhetik, hanem a létrehozandó gép gazdaságos üzemeltetéséhez is hozzájárulhatnak. Ez az előny pedig a sorozatgyártású gépek esetében lehet jelentős. Becsavarási mélység Az emelési pontok kellő ráhagyással történő méretezése mellett arra is ügyelni kell, hogy maga az emelendő darab képes legyen felvenni a belévezetett erőket. Erre az (e) hasznos menethossz van befolyással. Míg a normál acél esetében elegendő, ha a hasznos menethossz 1-szerese a (d) menetátmérőnek, puhább/ lágyabb anyagoknál kiegészítő tényezők hatását is figyelembe kell venni. Ennél az alábbiakat ajánlatos használni: x d x d, ha az öntvény szilárdsága < 200 MPa min. 1,5 x d x d x d A teher jellege Tervezéskor figyelni kell arra, hogy az emelés során keletkező erőket maga a teher képes legyen felvenni. Ez különösen az oldalirányú húzásnál érvényes! Ez a tervező felelőssége. Továbbá ügyelni kell arra is, hogy szerelés után az emelési pont teljes felületével a teherre illeszkedjen. Csak így szavatolható az emelés biztonságos menete. Az elhelyezésnél arra is figyelni kell, hogy a szerelő könnyen elérhesse a beépítési helyet. A szerelési tájékoztatóban megadott értékek az adott esetben mindig mértékadóak! Mit milyen alkalmazási területen? A későbbi alkalmazástól függően az emelési pontoknak különféle követelményeket kell teljesíteniük. Merev emelési pontok yűrűscsavarok (pl. DIN 580 szerinti, vagy nagy szilárdságú gyűrűscsavarok) esetében arra kell figyelni, hogy ezeket csak a gyűrű síkjában érhetik terhelések! A gyűrűre merőlegesen jelentkező húzás töréshez, vagy a gyűrűscsavar elengedéséhez vezethet! Ekkor a teher lezuhanásának veszélye fenyeget! Következésképpen a gyűrűscsavarok csak egy kötélágú emelésre alkalmasak. Több kötélágú emelésnél előre programozott a megengedhetetlen nagyságú terhelés, mivel a belső menet terhelése nem definiálható. A gyűrűscsavart csak a gyűrű síkjában lehet húzásirányban terhelni! Ezzel szemben a merev, hegeszthető emelési pontoknál lehetőség van arra, hogy a szerelés alatt húzásirányba állítsák be a gyűrűscsavart. Ha ugyanis az emelési pontokat egyszer már ráhegesztették, azok az így rögzített helyzetükben maradnak. Másik húzásirányról nem lehet szó ez viszont a rugalmas alkalmazások esetében akadályt jelenthet. A szerelés alatt előforduló esetleges hibákat ugyancsak tekintetbe kell venni. A ú ráhegeszthető fülek és gyűrűk (lásd a 15. és 16. oldalt) viszont jól és biztonságos módon képesek helyettesíteni az említett kialakítást ezek a típusok ugyanis minden irányban korlátozás nélkül terhelhetők. Ha a fő szempont a biztonság, ez a legjobb választás. Elforgatható A több kötélágú emelésnél az elforgatható emelési pontok, így például az elhelyezési helytől függően a HIT gyűrűscsavarok (8. oldal) vagy a HIT ek kiválóan helyettesíthetik a szokásos gyűrűscsavaros megoldásokat. Az emelés előtt ezeket a terhelés irányába lehet beigazítani, ill. saját maguktól hozzáigazodnak. Ha a terheket meg kell fordítani, vagy például vízszintesből függőleges helyzetbe kell állítani (billenő nyomaték), erre a célra leginkább a terhelés alatt elforgatható emelési pontok felelnek meg. A beépített csapágyak az emelés közben módosuló húzásirányt biztonságos módon képesek követni. Emelőszemek 04/2014 3

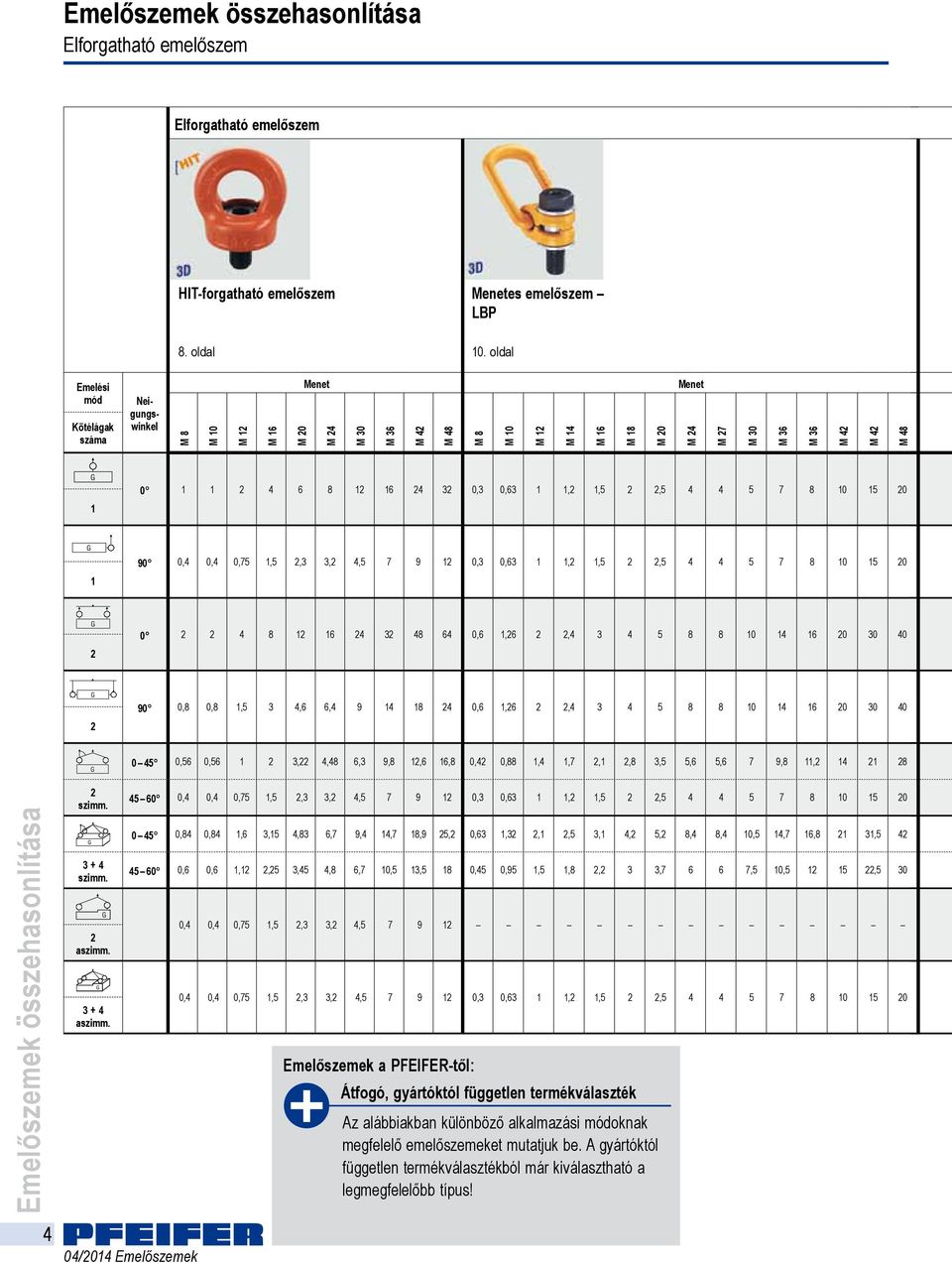

4 Emelőszemek összehasonlítása Elforgatható Elforgatható HIT-forgatható 8. oldal Menetes LBP 10. oldal Emelési mód Kötélágak a Neigungswinkel M 8 M 10 M 12 M 16 M 20 Menet M 24 M 30 M 36 M 42 M 48 M 8 M 10 M 12 M 14 M 16 M 18 M 20 Menet M 24 M 27 M 30 M 36 M 36 M 42 M 42 M ,3 0,63 1 1,2 1,5 2 2, ,4 0,4 0,75 1,5 2,3 3,2 4, ,3 0,63 1 1,2 1,5 2 2, ,6 1,26 2 2, ,8 0,8 1,5 3 4,6 6, ,6 1,26 2 2, ,56 0, ,22 4,48 6,3 9,8 12,6 16,8 0,42 0,88 1,4 1,7 2,1 2,8 3,5 5,6 5,6 7 9,8 11, Emelőszemek összehasonlítása 4 2 szimm szimm. 2 aszimm aszimm ,4 0,4 0,75 1,5 2,3 3,2 4, ,84 0,84 1,6 3,15 4,83 6,7 9,4 14,7 18,9 25, ,6 0,6 1,12 2,25 3,45 4,8 6,7 10,5 13,5 18 0,4 0,4 0,75 1,5 2,3 3,2 4, ,4 0,4 0,75 1,5 2,3 3,2 4, ,3 0,63 1 1,2 1,5 2 2, ,63 1,32 2,1 2,5 3,1 4,2 5,2 8,4 8,4 10,5 14,7 16, ,5 42 0,45 0,95 1,5 1,8 2,2 3 3, ,5 10, ,5 30 0,3 0,63 1 1,2 1,5 2 2, Emelőszemek a PFEIFER-től: Átfogó, gyártóktól független termékválaszték Az alábbiakban különböző alkalmazási módoknak megfelelő eket mutatjuk be. A gyártóktól független termékválasztékból már kiválasztható a legmegfelelőbb típus!

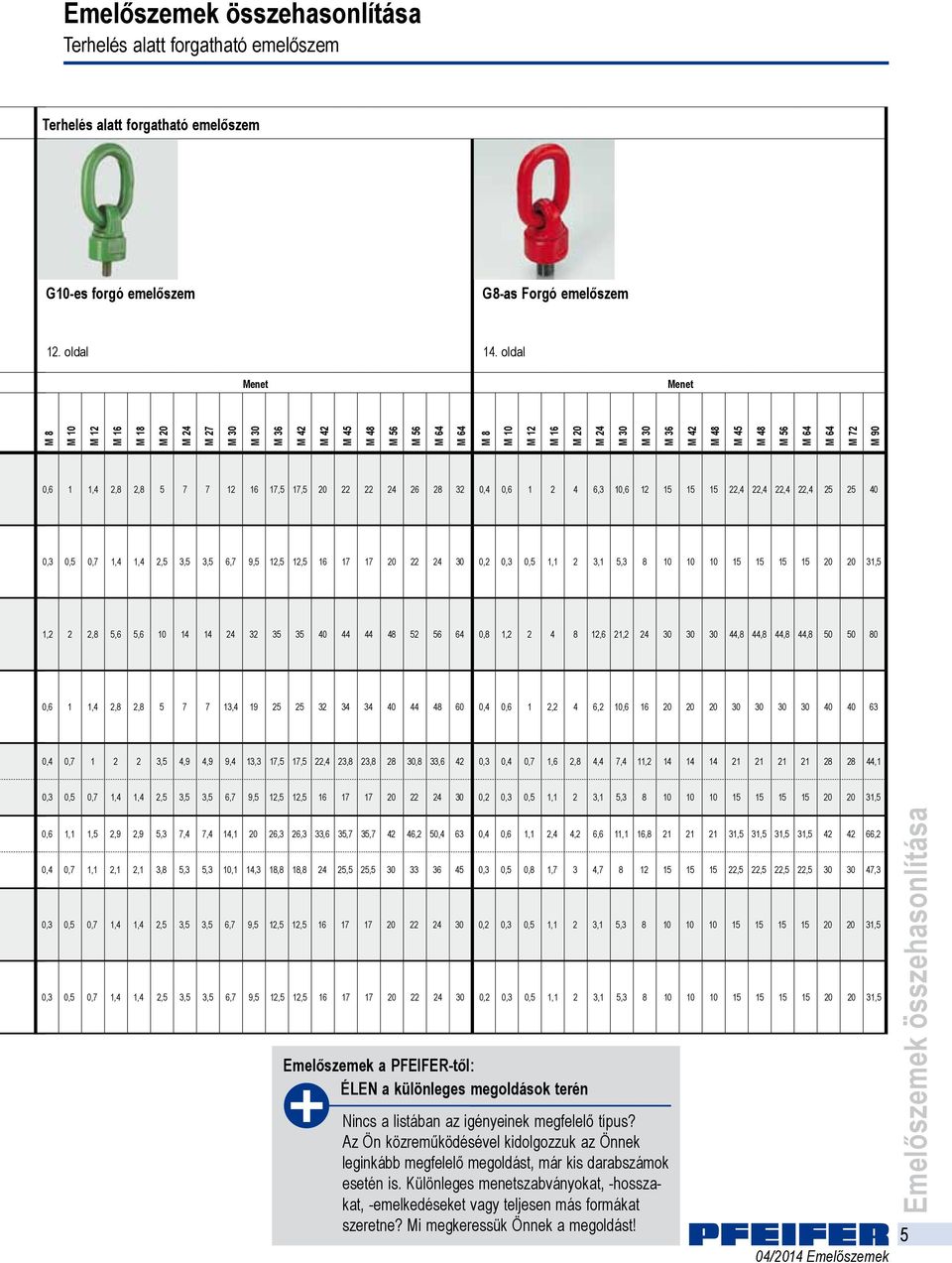

5 Emelőszemek összehasonlítása Terhelés alatt forgatható Terhelés alatt forgatható 10-es forgó 8-as Forgó 12. oldal 14. oldal Menet Menet M 8 M 10 M 12 M 16 M 18 M 20 M 24 M 27 M 30 M 30 M 36 M 42 M 42 M 45 M 48 M 56 M 56 M 64 M 64 M 8 M 10 M 12 M 16 M 20 M 24 M 30 M 30 M 36 M 42 M 48 M 45 M 48 M 56 M 64 M 64 M 72 M 90 0,6 1 1,4 2,8 2, ,5 17, ,4 0, ,3 10, ,4 22,4 22,4 22, ,3 0,5 0,7 1,4 1,4 2,5 3,5 3,5 6,7 9,5 12,5 12, ,2 0,3 0,5 1,1 2 3,1 5, ,5 1,2 2 2,8 5,6 5, ,8 1, ,6 21, ,8 44,8 44,8 44, ,6 1 1,4 2,8 2, , ,4 0,6 1 2,2 4 6,2 10, ,4 0, ,5 4,9 4,9 9,4 13,3 17,5 17,5 22,4 23,8 23, ,8 33,6 42 0,3 0,4 0,7 1,6 2,8 4,4 7,4 11, ,1 0,3 0,5 0,7 1,4 1,4 2,5 3,5 3,5 6,7 9,5 12,5 12, ,2 0,3 0,5 1,1 2 3,1 5, ,5 0,6 1,1 1,5 2,9 2,9 5,3 7,4 7,4 14, ,3 26,3 33,6 35,7 35, ,2 50,4 63 0,4 0,6 1,1 2,4 4,2 6,6 11,1 16, ,5 31,5 31,5 31, ,2 0,4 0,7 1,1 2,1 2,1 3,8 5,3 5,3 10,1 14,3 18,8 18, ,5 25, ,3 0,5 0,8 1,7 3 4, ,5 22,5 22,5 22, ,3 0,3 0,5 0,7 1,4 1,4 2,5 3,5 3,5 6,7 9,5 12,5 12, ,2 0,3 0,5 1,1 2 3,1 5, ,5 0,3 0,5 0,7 1,4 1,4 2,5 3,5 3,5 6,7 9,5 12,5 12, ,2 0,3 0,5 1,1 2 3,1 5, ,5 Emelőszemek a PFEIFER-től: ÉLEN a különleges megoldások terén Nincs a listában az igényeinek megfelelő típus? Az Ön közreműködésével kidolgozzuk az Önnek leginkább megfelelő megoldást, már kis darabok esetén is. Különleges menetszabványokat, -hosszakat, -emelkedéseket vagy teljesen más formákat szeretne? Mi megkeressük Önnek a megoldást! Emelőszemek összehasonlítása 5

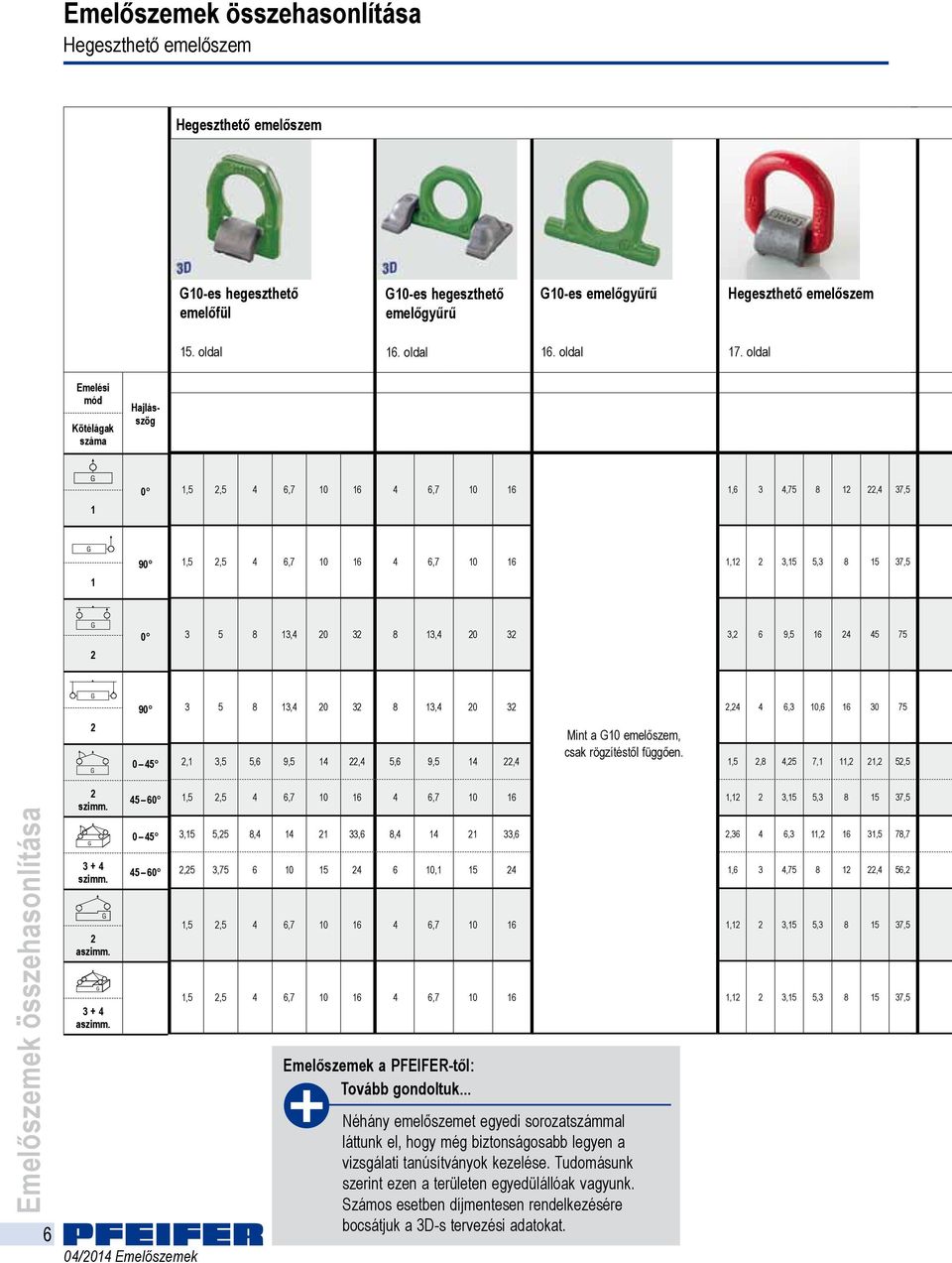

6 Emelőszemek összehasonlítása Hegeszthető Hegeszthető 10-es hegeszthető emelőfül 10-es hegeszthető emelőgyűrű 10-es emelőgyűrű Hegeszthető 15. oldal 16. oldal 16. oldal 17. oldal Emelési mód Kötélágak a Hajlásszög 1,5 2,5 4 6, , ,6 3 4, ,4 37,5 90 1,5 2,5 4 6, , ,12 2 3,15 5, , , , ,2 6 9, , , ,1 3,5 5,6 9, ,4 5,6 9, ,4 Mint a 10, csak rögzítéstől függően. 2,24 4 6,3 10, ,5 2,8 4,25 7,1 11,2 21,2 52,5 Emelőszemek összehasonlítása 6 2 szimm szimm. 2 aszimm aszimm ,5 2,5 4 6, , ,15 5,25 8, ,6 8, ,6 2,25 3, , ,5 2,5 4 6, , ,5 2,5 4 6, , Emelőszemek a PFEIFER-től: Tovább gondoltuk... Néhány et egyedi sorozatmal láttunk el, hogy még biztonságosabb legyen a vizsgálati tanúsítványok kezelése. Tudomásunk szerint ezen a területen egyedülállóak vagyunk. Számos esetben díjmentesen rendelkezésére bocsátjuk a 3D-s tervezési adatokat. 1,12 2 3,15 5, ,5 2,36 4 6,3 11, ,5 78,7 1,6 3 4, ,4 56,2 1,12 2 3,15 5, ,5 1,12 2 3,15 5, ,5

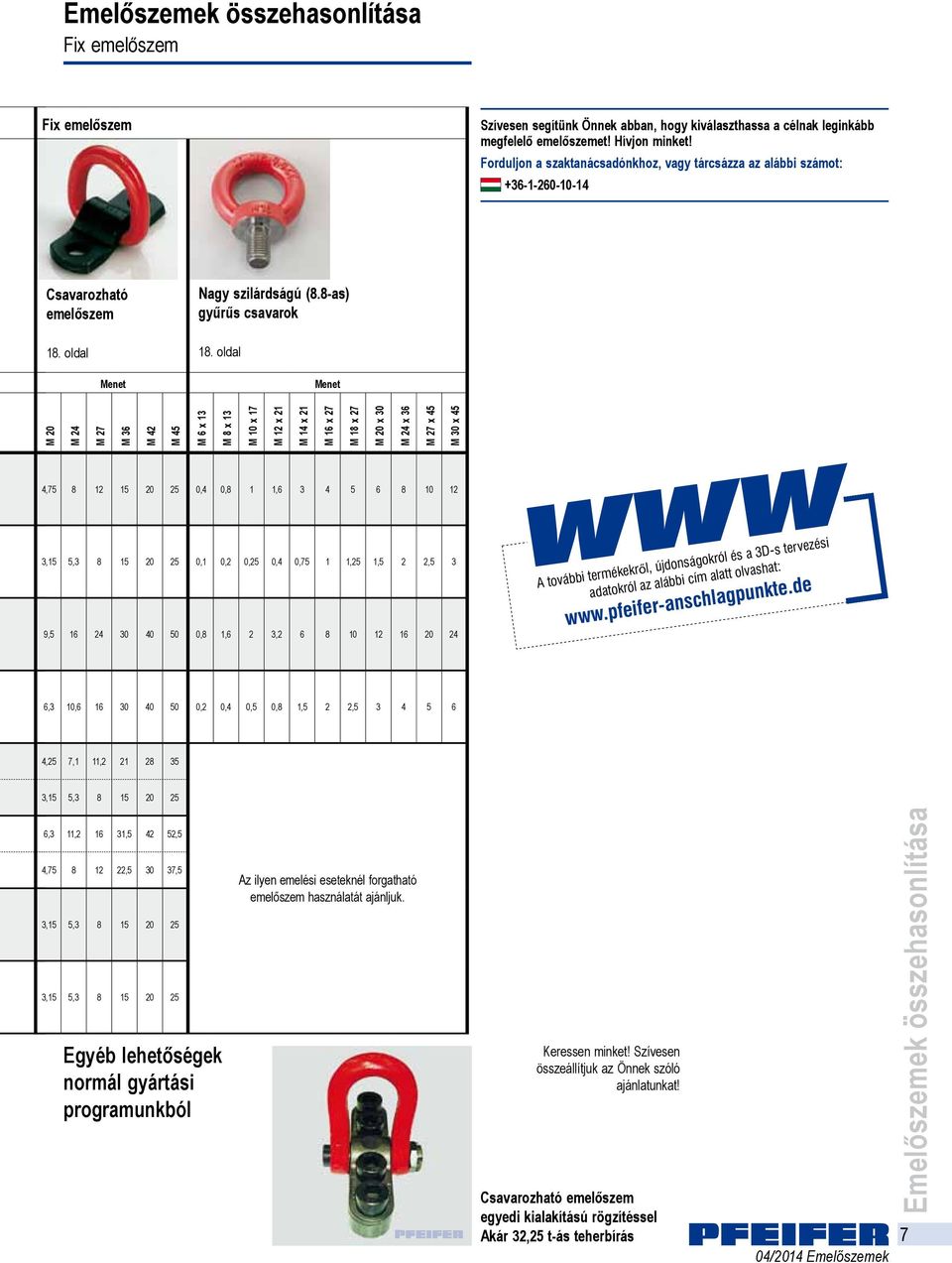

7 Emelőszemek összehasonlítása Fix Fix Szívesen segítünk Önnek abban, hogy kiválaszthassa a célnak leginkább megfelelő et! Hívjon minket! Forduljon a szaktanácsadónkhoz, vagy tárcsázza az alábbi ot: Csavarozható 18. oldal Menet Nagy szilárdságú (8.8-as) gyűrűs csavarok 18. oldal Menet M 20 M 24 M 27 M 36 M 42 M 45 M 6 x 13 M 8 x 13 M 10 x 17 M 12 x 21 M 14 x 21 M 16 x 27 M 18 x 27 M 20 x 30 M 24 x 36 M 27 x 45 M 30 x 45 4, ,4 0,8 1 1, ,15 5, ,1 0,2 0,25 0,4 0,75 1 1,25 1,5 2 2,5 3 9, ,8 1,6 2 3, www A további termékekről, újdonságokról és a 3D-s tervezési adatokról az alábbi cím alatt olvashat: 6,3 10, ,2 0,4 0,5 0,8 1,5 2 2, ,25 7,1 11, ,15 5, ,3 11, , ,5 4, , ,5 3,15 5, ,15 5, Egyéb lehetőségek normál gyártási programunkból Az ilyen emelési eseteknél forgatható használatát ajánljuk. Keressen minket! Szívesen összeállítjuk az Önnek szóló ajánlatunkat! Csavarozható egyedi kialakítású rögzítéssel Akár 32,25 t-ás teherbírás Emelőszemek összehasonlítása 7

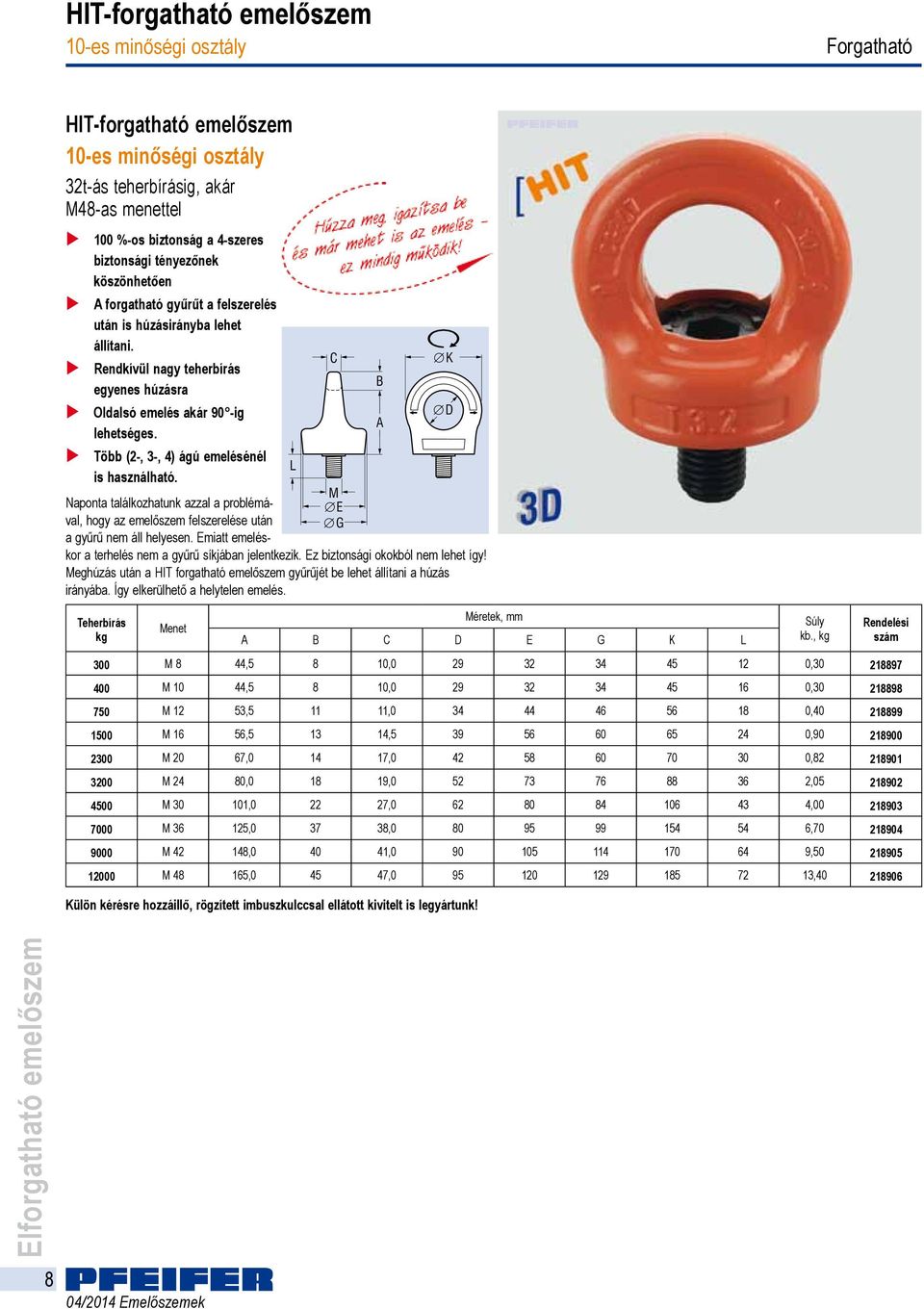

8 Elforgatható HIT-forgatható Forgatható HIT-forgatható 32t-ás teherbírásig, akár M48-as menettel 100 %-os biztonság a 4-szeres biztonsági tényezőnek köszönhetően A forgatható gyűrűt a felszerelés után is húzásirányba lehet állítani. Rendkívül nagy teherbírás egyenes húzásra Oldalsó emelés akár 90 -ig lehetséges. Több (2-, 3-, 4) ágú emelésénél is használható. L C M E Naponta találkozhatunk azzal a problémával, hogy az felszerelése után a gyűrű nem áll helyesen. Emiatt emeléskor a terhelés nem a gyűrű síkjában jelentkezik. Ez biztonsági okokból nem lehet így! Meghúzás után a HIT forgatható gyűrűjét be lehet állítani a húzás irányába. Így elkerülhető a helytelen emelés. B A K D Teherbírás kg Menet Méretek, mm A B C D E K L 300 M 8 44,5 8 10, , M 10 44,5 8 10, , M 12 53, , , M 16 56, , , M 20 67, , , M 24 80, , , M , , , M , , , M , , , M , , , Súly kb., kg Külön kérésre hozzáillő, rögzített imbuszkulccsal ellátott kivitelt is legyártunk! 8

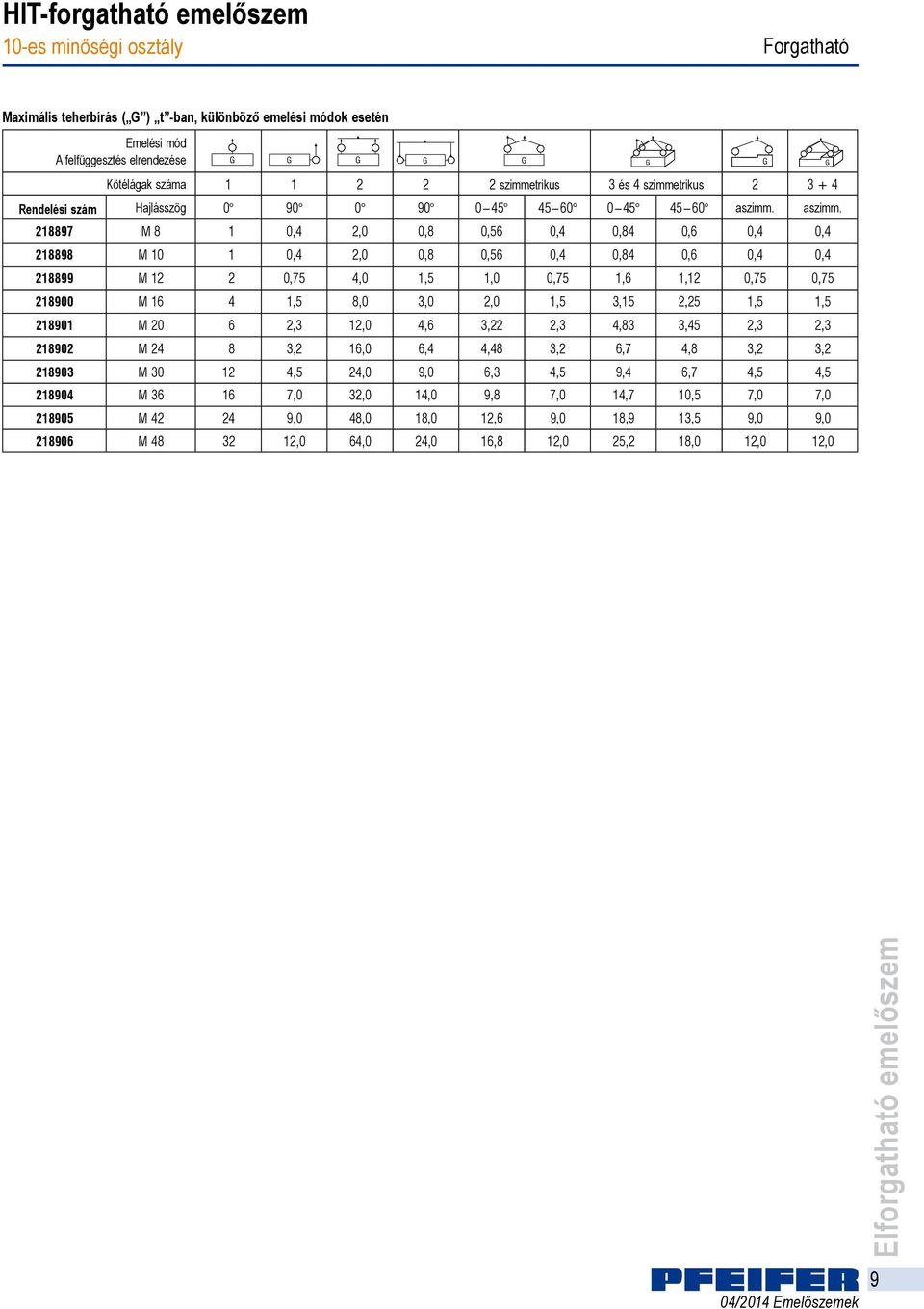

9 HIT-forgatható Forgatható Maximális teherbírás ( ) t -ban, különböző emelési módok esetén A felfüggesztés elrendezése Kötélágak a szimmetrikus 3 és 4 szimmetrikus Hajlásszög aszimm. aszimm M 8 1 0,4 2,0 0,8 0,56 0,4 0,84 0,6 0,4 0, M ,4 2,0 0,8 0,56 0,4 0,84 0,6 0,4 0, M ,75 4,0 1,5 1,0 0,75 1,6 1,12 0,75 0, M ,5 8,0 3,0 2,0 1,5 3,15 2,25 1,5 1, M ,3 12,0 4,6 3,22 2,3 4,83 3,45 2,3 2, M ,2 16,0 6,4 4,48 3,2 6,7 4,8 3,2 3, M ,5 24,0 9,0 6,3 4,5 9,4 6,7 4,5 4, M ,0 32,0 14,0 9,8 7,0 14,7 10,5 7,0 7, M ,0 48,0 18,0 12,6 9,0 18,9 13,5 9,0 9, M ,0 64,0 24,0 16,8 12,0 25,2 18,0 12,0 12,0 Elforgatható 9

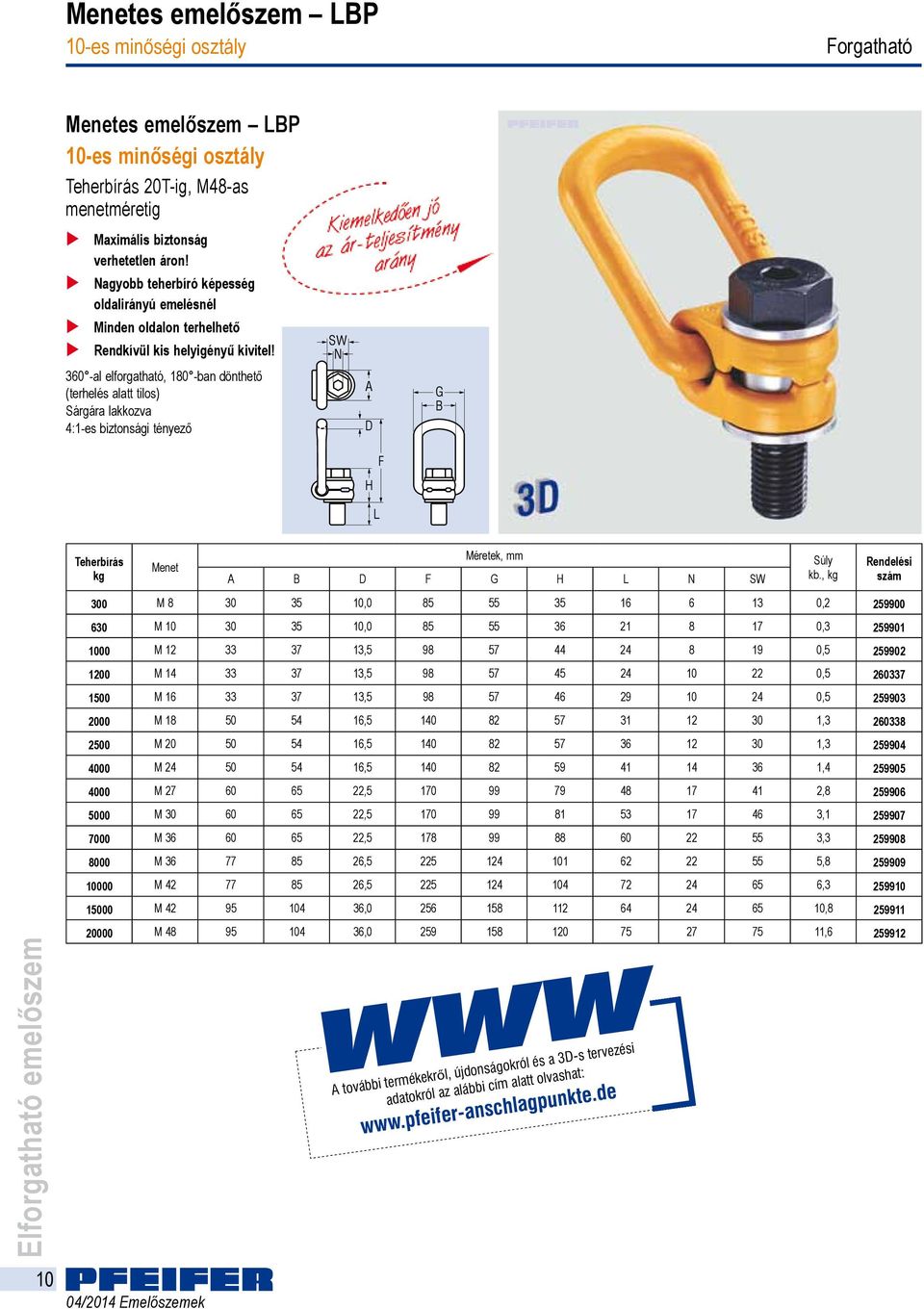

10 Menetes LBP Forgatható Menetes LBP Teherbírás 20T-ig, M48-as menetméretig Maximális biztonság verhetetlen áron! Nagyobb teherbíró képesség oldalirányú emelésnél Minden oldalon terhelhető Rendkívül kis helyigényű kivitel! 360 -al elforgatható, 180 -ban dönthető (terhelés alatt tilos) Sárgára lakkozva 4:1-es biztonsági tényező Elforgatható 10 Teherbírás kg Menet Méretek, mm A B D F H L N SW 300 M , , M , , M , , M , , M , , M , , M , , M , , M , , M , , M , , M , , M , , M , , M , , www A további termékekről, újdonságokról és a 3D-s tervezési adatokról az alábbi cím alatt olvashat: Súly kb., kg

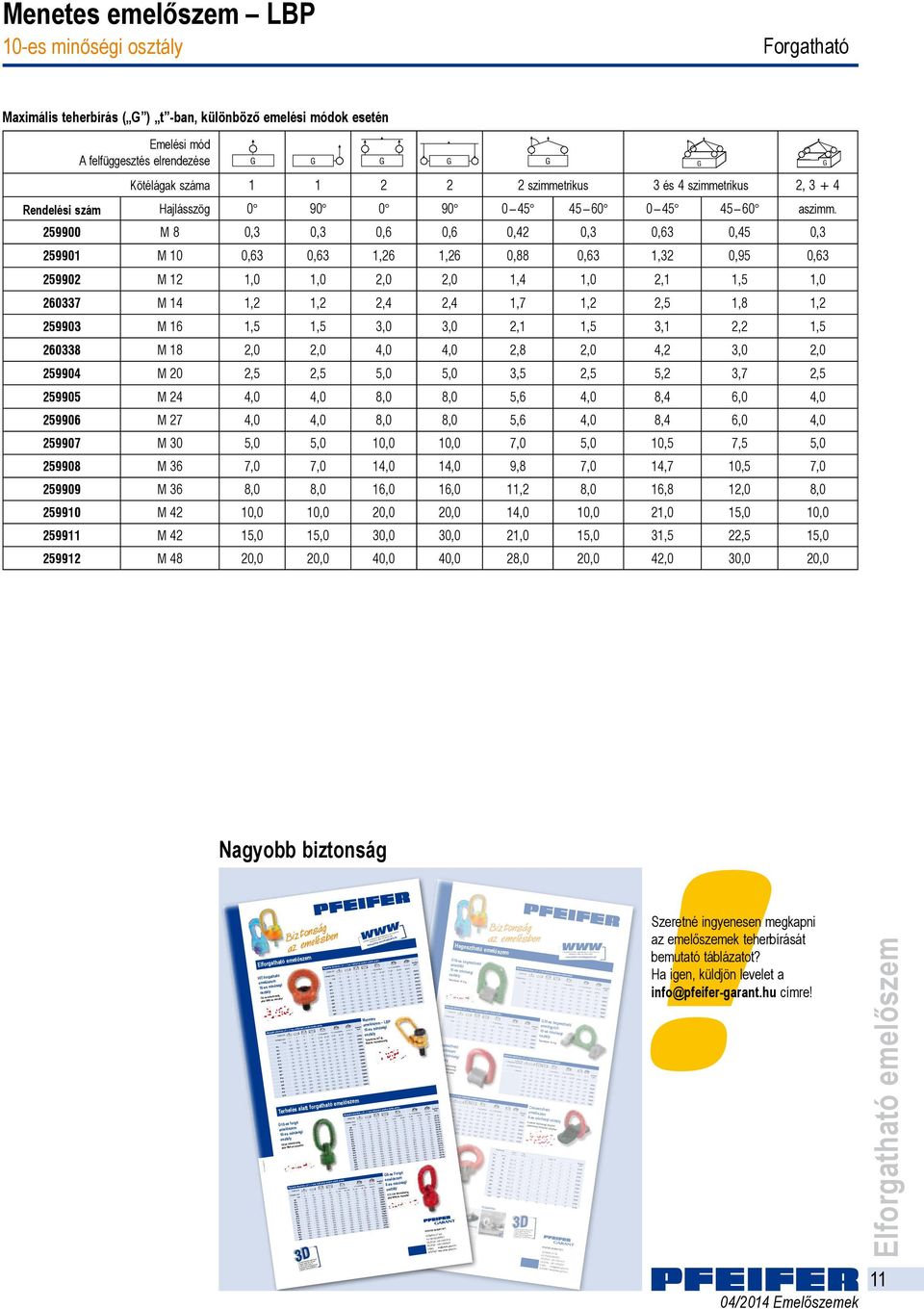

11 Számos emelési ponthoz rendelkezésre állnak 3D-s tervezési a d a t o k. T ö l t s e l e ő k e t i t t : Ügyeljen erre a szimbólumra! A további termékekről, újdonságokról és a 3D-s tervezési adatokról az alábbi cím alatt olvashat: Menetes LBP Forgatható Maximális teherbírás ( ) t -ban, különböző emelési módok esetén A felfüggesztés elrendezése Kötélágak a szimmetrikus 3 és 4 szimmetrikus 2, Hajlásszög aszimm M 8 0,3 0,3 0,6 0,6 0,42 0,3 0,63 0,45 0, M 10 0,63 0,63 1,26 1,26 0,88 0,63 1,32 0,95 0, M 12 1,0 1,0 2,0 2,0 1,4 1,0 2,1 1,5 1, M 14 1,2 1,2 2,4 2,4 1,7 1,2 2,5 1,8 1, M 16 1,5 1,5 3,0 3,0 2,1 1,5 3,1 2,2 1, M 18 2,0 2,0 4,0 4,0 2,8 2,0 4,2 3,0 2, M 20 2,5 2,5 5,0 5,0 3,5 2,5 5,2 3,7 2, M 24 4,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, M 27 4,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, M 30 5,0 5,0 10,0 10,0 7,0 5,0 10,5 7,5 5, M 36 7,0 7,0 14,0 14,0 9,8 7,0 14,7 10,5 7, M 36 8,0 8,0 16,0 16,0 11,2 8,0 16,8 12,0 8, M 42 10,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 10, M 42 15,0 15,0 30,0 30,0 21,0 15,0 31,5 22,5 15, M 48 20,0 20,0 40,0 40,0 28,0 20,0 42,0 30,0 20,0 Nagyobb biztonság Elforgatható HIT-forgatható 32t-ás teherbírásig, akár M48-as menettel c WA Biztonság az emelésben Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Menetes Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4 M 8 0,3 0,3 0,6 0,6 0,42 0,3 0,63 0,45 0, M 10 0,63 0,63 1,26 1,26 0,88 0,63 1,32 0,95 0, M 12 1,0 1,0 2,0 2,0 1,4 1,0 2,1 1,5 1, M 14 1,2 1,2 2,4 2,4 1,7 1,2 2,5 1,8 1, M 16 1,5 1,5 3,0 3,0 2,1 1,5 3,1 2,2 1, M 18 2,0 2,0 4,0 4,0 2,8 2,0 4,2 3,0 2, M 20 2,5 2,5 5,0 5,0 3,5 2,5 5,2 3,7 2, M 24 4,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, M 27 4,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, M 30 5,0 5,0 10,0 10,0 7,0 5,0 10,5 7,5 5, M 36 7,0 7,0 14,0 14,0 9,8 7,0 14,7 10,5 7, M 36 8,0 8,0 16,0 16,0 11,2 8,0 16,8 12,0 8, M 42 10,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 10, M 42 15,0 15,0 30,0 30,0 21,0 15,0 31,5 22,5 15, M 48 20,0 20,0 40,0 40,0 28,0 20,0 42,0 30,0 20, Terhelés alatt forgatható 10-es forgó 32t-ás teherbírásig, akár M64-es menettel Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4. M 8 0,3 0,3 0,6 0,6 0,4 0,3 0,6 0,4 0, M 10 0,6 0,6 1,3 1,3 0,9 0,6 1,3 0,9 0, M 12 1,0 1,0 2,0 2,0 1,4 1,0 2,1 1,5 1, M 16 1,5 1,5 3,0 3,0 2,1 1,5 3,1 2,2 1, M 20 2,5 2,5 5,0 5,0 3,5 2,5 5,2 3,7 2, M 24 4,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, M 30 6,0 6,0 12,0 12,0 8,5 6,0 12,7 9,0 6, M 36 8,0 8,0 16,0 16,0 11,2 8,0 16,8 12,0 8, M 42 10,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 10, M 48 20,0 20,0 40,0 40,0 28,0 20,0 42,0 30,0 20, LBP Teherbírás 20T-ig, M48-as menetméretig Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Kötélágak a szimmetrikus 3; 4 szimmetrikus 2, 3 u. 4 Szög aszimm. M 8 0,4 0,2 0,8 0,4 0,3 0,2 0,4 0,3 0, M 10 0,6 0,3 1,2 0,6 0,4 0,3 0,6 0,5 0, M 12 1,0 0,5 2,0 1,0 0,7 0,5 1,1 0,8 0, M 16 2,0 1,1 4,0 2,2 1,6 1,1 2,4 1,7 1, M 20 4,0 2,0 8,0 4,0 2,8 2,0 4,2 3,0 2, M 24 6,3 3,1 12,6 6,2 4,4 3,1 6,6 4,7 3, M 30 10,6 5,3 21,2 10,6 7,4 5,3 11,1 8,0 5, M 30 12,0 8,0 24,0 16,0 11,2 8,0 16,8 12,0 8, M 36 15,0 10,0 30,0 20,0 14,0 10,0 21,0 15,0 10, M 42 15,0 10,0 30,0 20,0 14,0 10,0 21,0 15,0 10, M 48 15,0 10,0 30,0 20,0 14,0 10,0 21,0 15,0 10, M 45 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 48 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 56 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 64 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 64 25,0 20,0 50,0 40,0 28,0 20,0 42,0 30,0 20, M 72 25,0 20,0 50,0 40,0 28,0 20,0 42,0 30,0 20, M 90 40,0 31,5 80,0 63,0 44,1 31,5 66,2 47,3 31, Számos emelési ponthoz rendelkezésre állnak 3D-s tervezési adatok. Töltse l e őket i tt : Ügyeljen erre a szimbólumra! www A további termékekről, újdonságokról és a 3D-s tervezési adatokról az alábbi cím alatt olvashat: Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4 Szög aszimm. M 8 0,6 0,3 1,2 0,6 0,4 0,3 0,6 0,4 0, M 10 1,0 0,5 2,0 1,0 0,7 0,5 1,1 0,7 0, M 12 1,4 0,7 2,8 1,4 1,0 0,7 1,5 1,1 0, M 16 2,8 1,4 5,6 2,8 2,0 1,4 2,9 2,1 1, M 18 2,8 1,4 5,6 2,8 2,0 1,4 2,9 2,1 1, M 20 5,0 2,5 10,0 5,0 3,5 2,5 5,3 3,8 2, M 24 7,0 3,5 14,0 7,0 4,9 3,5 7,4 5,3 3, M 27 7,0 3,5 14,0 7,0 4,9 3,5 7,4 5,3 3, M 30 12,0 6,7 24,0 13,4 9,4 6,7 14,1 10,1 6, M 30 16,0 9,5 32,0 19,0 13,3 9,5 20,0 14,3 9, M 36 17,5 12,5 35,0 25,0 17,5 12,5 26,3 18,8 12, M 42 17,5 12,5 35,0 25,0 17,5 12,5 26,3 18,8 12, M 42 20,0 16,0 40,0 32,0 22,4 16,0 33,6 24,0 16, M 45 22,0 17,0 44,0 34,0 23,8 17,0 35,7 25,5 17, M 48 22,0 17,0 44,0 34,0 23,8 17,0 35,7 25,5 17, M 56 24,0 20,0 48,0 40,0 28,0 20,0 42,0 30,0 20, M 56 26,0 22,0 52,0 44,0 30,8 22,0 46,2 33,0 22, M 64 28,0 24,0 56,0 48,0 33,6 24,0 50,4 36,0 24, M 64 32,0 30,0 64,0 60,0 42,0 30,0 63,0 45,0 30, c WA as Forgó 8-as minőségi 31,5 t-ás teherbírásig, akár M90-es menettel 10-es hegeszthető emelőfül Teherbírás 16 t-ig Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4 4,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, ,7 6,7 13,4 13,4 9,5 6,7 14,0 10,1 6, ,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 10, ,0 16,0 32,0 32,0 22,4 16,0 33,6 24,0 16, Hegeszthető 8-as minőségi 4-szeres biztonsági tényező valamennyi terhelési irányban A felfüggesztés elrendezése Az emelési pontok a szimmetrikus 3 u. 4 szimmetrikus 2 3 u. 4 Hajlásszög aszimm. aszimm. M 20 4,75 3,15 9,5 6,3 4,25 3,15 6,3 4,75 3,15 3, M 24 8,00 5,30 16,0 10,6 7,10 5,30 11,2 8,00 5,30 5, M 27 12,00 8,00 24,0 16,0 11,20 8,00 16,0 12,00 8,00 8, M 36 15,00 15,00 30,0 30,0 21,00 15,00 31,5 22,50 15,00 15, M 42 20,00 20,00 40,0 40,0 28,00 20,00 42,0 30,00 20,00 20, M 45 25,00 25,00 50,0 50,0 35,00 25,00 52,5 37,50 25,00 25, yűrűs csavarok Nagy szilárdságú (8.8-as) gyűrűs csavarok Hegeszthető Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Minőségi termékek a PFEIFERTŐL: Szolgáltatás : Emelő eszközök és tartozékok Emelési pontok Rakományrögzítés PFEIFER ARANT KFT. YÖMRÖI ÚT 128 HU-1103 BUDAPEST TELEFON TELEFAX info@pfeifer-garant.hu INTERNET Emelőeszközök és szállítóberendezések Darumérlegek Zuhanás gátló védőeszközök Biztonság az emelésben Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4 1,5 1,5 3,0 3,0 2,1 1,5 3,15 2,25 4, ,5 2,5 5,0 5,0 3,5 2,5 5,25 3,75 6, ,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 10, ,7 6,7 13,4 13,4 9,5 6,7 14,0 10,0 16, ,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 30, ,0 16,0 32,0 32,0 22,4 16,0 33,6 24,0 30, es hegeszthető emelőgyűrű Teherbírás 16 t-ig Maximális teherbírás ( ) t -ban, különböző emelési módok esetén A felfüggesztés elrendezése Az emelési pontok a szimmetrikus 3 u. 4 szimmetrikus 2 3 u. 4 Hajlásszög aszimm. aszimm. 1,60 1,12 3,2 2,24 1,50 1,12 2,36 1,60 1,12 1, ,00 2,00 6,0 4,00 2,80 2,00 4,00 3,00 2,00 2, ,75 3,15 9,5 6,30 4,25 3,15 6,30 4,75 3,15 3, ,00 5,30 16,0 10,60 7,10 5,30 11,20 8,00 5,30 5, ,00 8,00 24,0 16,00 11,20 8,00 16,00 12,00 8,00 8, ,40 15,00 45,0 30,00 21,20 15,00 31,50 22,40 15,00 15, Csavarozható 8-as minőségi 4-szeres biztonsági tényező valamennyi terhelési irányban Teherbírás kg Csavar Súly D L kb., kg Méretek, mm 0 -on 90 -ona B C F H M , M , M , M , M , M , M , M , M , M , M , Szakmai szemináriumok PFEIFER ARANT KFT. YÖMRÖI ÚT 128 HU-1103 BUDAPEST TELEFON TELEFAX info@pfeifer-garant.hu INTERNET www! Szeretné ingyenesen megkapni az ek teherbírását bemutató táblázatot? Ha igen, küldjön levelet a info@pfeifer-garant.hu címre! Elforgatható 11

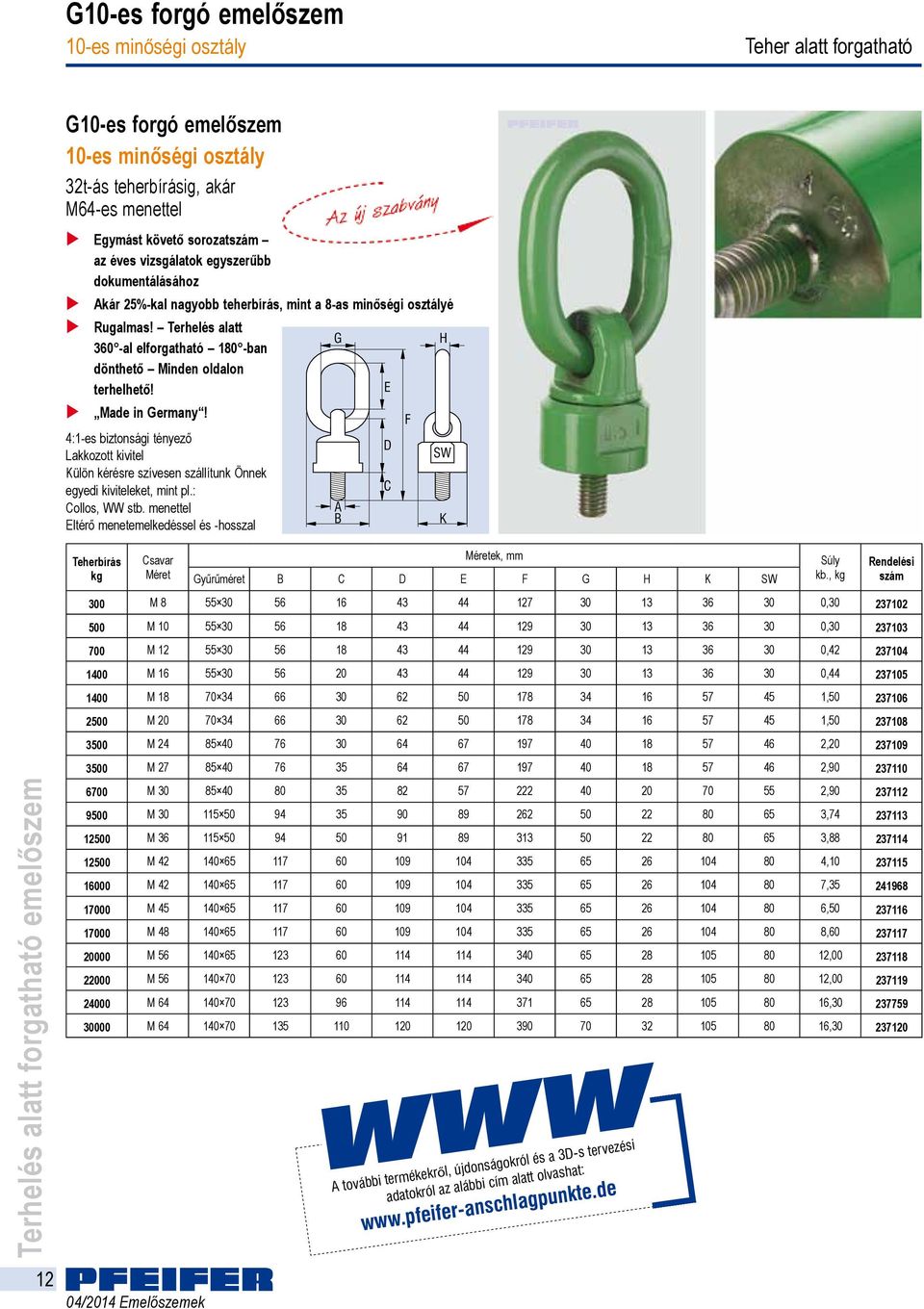

12 10-es forgó Teher alatt forgatható 10-es forgó 32t-ás teherbírásig, akár M64-es menettel Egymást követő sorozat az éves vizsgálatok egyszerűbb dokumentálásához Akár 25%-kal nagyobb teherbírás, mint a 8-as minőségi é Rugalmas! Terhelés alatt 360 -al elforgatható 180 -ban dönthető Minden oldalon H terhelhető! E X X Made in ermany! F 4:1-es biztonsági tényező Lakkozott kivitel D SW Külön kérésre szívesen szállítunk Önnek egyedi kiviteleket, mint pl.: C Collos, WW stb. menettel Eltérő menetemelkedéssel és -hosszal A B K Terhelés alatt forgatható 12 Teherbírás kg Csavar Méret Méretek, mm yűrűméret B C D E F H K SW 300 M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , www A további termékekről, újdonságokról és a 3D-s tervezési adatokról az alábbi cím alatt olvashat: Súly kb., kg

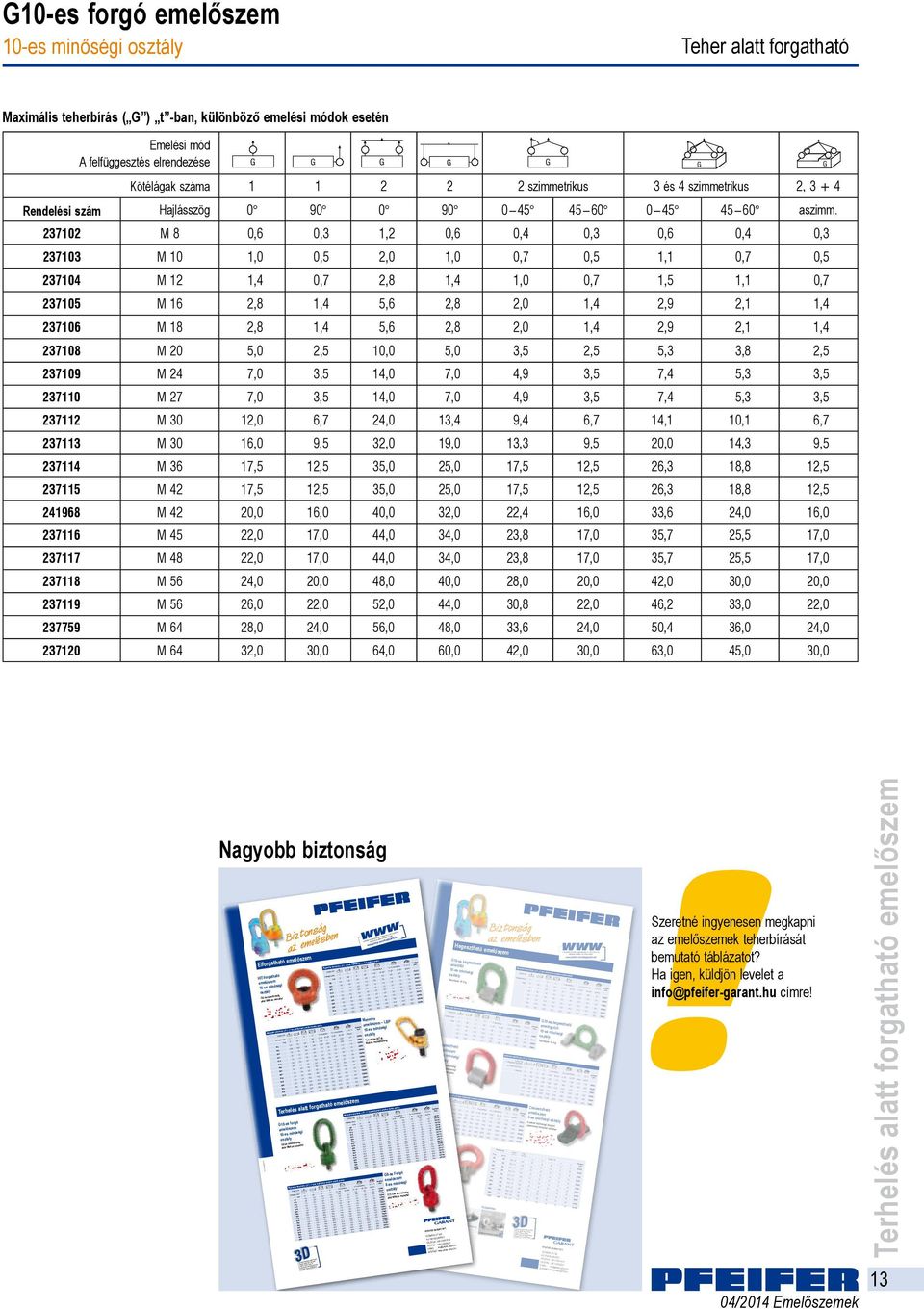

13 Számos emelési ponthoz rendelkezésre állnak 3D-s tervezési a d a t o k. T ö l t s e l e ő k e t i t t : Ügyeljen erre a szimbólumra! A további termékekről, újdonságokról és a 3D-s tervezési adatokról az alábbi cím alatt olvashat: 10-es forgó Teher alatt forgatható Maximális teherbírás ( ) t -ban, különböző emelési módok esetén A felfüggesztés elrendezése Kötélágak a szimmetrikus 3 és 4 szimmetrikus 2, Hajlásszög aszimm M 8 0,6 0,3 1,2 0,6 0,4 0,3 0,6 0,4 0, M 10 1,0 0,5 2,0 1,0 0,7 0,5 1,1 0,7 0, M 12 1,4 0,7 2,8 1,4 1,0 0,7 1,5 1,1 0, M 16 2,8 1,4 5,6 2,8 2,0 1,4 2,9 2,1 1, M 18 2,8 1,4 5,6 2,8 2,0 1,4 2,9 2,1 1, M 20 5,0 2,5 10,0 5,0 3,5 2,5 5,3 3,8 2, M 24 7,0 3,5 14,0 7,0 4,9 3,5 7,4 5,3 3, M 27 7,0 3,5 14,0 7,0 4,9 3,5 7,4 5,3 3, M 30 12,0 6,7 24,0 13,4 9,4 6,7 14,1 10,1 6, M 30 16,0 9,5 32,0 19,0 13,3 9,5 20,0 14,3 9, M 36 17,5 12,5 35,0 25,0 17,5 12,5 26,3 18,8 12, M 42 17,5 12,5 35,0 25,0 17,5 12,5 26,3 18,8 12, M 42 20,0 16,0 40,0 32,0 22,4 16,0 33,6 24,0 16, M 45 22,0 17,0 44,0 34,0 23,8 17,0 35,7 25,5 17, M 48 22,0 17,0 44,0 34,0 23,8 17,0 35,7 25,5 17, M 56 24,0 20,0 48,0 40,0 28,0 20,0 42,0 30,0 20, M 56 26,0 22,0 52,0 44,0 30,8 22,0 46,2 33,0 22, M 64 28,0 24,0 56,0 48,0 33,6 24,0 50,4 36,0 24, M 64 32,0 30,0 64,0 60,0 42,0 30,0 63,0 45,0 30,0 Nagyobb biztonság Elforgatható HIT-forgatható 32t-ás teherbírásig, akár M48-as menettel c WA Biztonság az emelésben Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Menetes Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4 M 8 0,3 0,3 0,6 0,6 0,42 0,3 0,63 0,45 0, M 10 0,63 0,63 1,26 1,26 0,88 0,63 1,32 0,95 0, M 12 1,0 1,0 2,0 2,0 1,4 1,0 2,1 1,5 1, M 14 1,2 1,2 2,4 2,4 1,7 1,2 2,5 1,8 1, M 16 1,5 1,5 3,0 3,0 2,1 1,5 3,1 2,2 1, M 18 2,0 2,0 4,0 4,0 2,8 2,0 4,2 3,0 2, M 20 2,5 2,5 5,0 5,0 3,5 2,5 5,2 3,7 2, M 24 4,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, M 27 4,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, M 30 5,0 5,0 10,0 10,0 7,0 5,0 10,5 7,5 5, M 36 7,0 7,0 14,0 14,0 9,8 7,0 14,7 10,5 7, M 36 8,0 8,0 16,0 16,0 11,2 8,0 16,8 12,0 8, M 42 10,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 10, M 42 15,0 15,0 30,0 30,0 21,0 15,0 31,5 22,5 15, M 48 20,0 20,0 40,0 40,0 28,0 20,0 42,0 30,0 20, Terhelés alatt forgatható 10-es forgó 32t-ás teherbírásig, akár M64-es menettel Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4. M 8 0,3 0,3 0,6 0,6 0,4 0,3 0,6 0,4 0, M 10 0,6 0,6 1,3 1,3 0,9 0,6 1,3 0,9 0, M 12 1,0 1,0 2,0 2,0 1,4 1,0 2,1 1,5 1, M 16 1,5 1,5 3,0 3,0 2,1 1,5 3,1 2,2 1, M 20 2,5 2,5 5,0 5,0 3,5 2,5 5,2 3,7 2, M 24 4,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, M 30 6,0 6,0 12,0 12,0 8,5 6,0 12,7 9,0 6, M 36 8,0 8,0 16,0 16,0 11,2 8,0 16,8 12,0 8, M 42 10,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 10, M 48 20,0 20,0 40,0 40,0 28,0 20,0 42,0 30,0 20, LBP Teherbírás 20T-ig, M48-as menetméretig Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Kötélágak a szimmetrikus 3; 4 szimmetrikus 2, 3 u. 4 Szög aszimm. M 8 0,4 0,2 0,8 0,4 0,3 0,2 0,4 0,3 0, M 10 0,6 0,3 1,2 0,6 0,4 0,3 0,6 0,5 0, M 12 1,0 0,5 2,0 1,0 0,7 0,5 1,1 0,8 0, M 16 2,0 1,1 4,0 2,2 1,6 1,1 2,4 1,7 1, M 20 4,0 2,0 8,0 4,0 2,8 2,0 4,2 3,0 2, M 24 6,3 3,1 12,6 6,2 4,4 3,1 6,6 4,7 3, M 30 10,6 5,3 21,2 10,6 7,4 5,3 11,1 8,0 5, M 30 12,0 8,0 24,0 16,0 11,2 8,0 16,8 12,0 8, M 36 15,0 10,0 30,0 20,0 14,0 10,0 21,0 15,0 10, M 42 15,0 10,0 30,0 20,0 14,0 10,0 21,0 15,0 10, M 48 15,0 10,0 30,0 20,0 14,0 10,0 21,0 15,0 10, M 45 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 48 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 56 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 64 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 64 25,0 20,0 50,0 40,0 28,0 20,0 42,0 30,0 20, M 72 25,0 20,0 50,0 40,0 28,0 20,0 42,0 30,0 20, M 90 40,0 31,5 80,0 63,0 44,1 31,5 66,2 47,3 31, Számos emelési ponthoz rendelkezésre állnak 3D-s tervezési adatok. Töltse l e őket i tt : Ügyeljen erre a szimbólumra! www A további termékekről, újdonságokról és a 3D-s tervezési adatokról az alábbi cím alatt olvashat: Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4 Szög aszimm. M 8 0,6 0,3 1,2 0,6 0,4 0,3 0,6 0,4 0, M 10 1,0 0,5 2,0 1,0 0,7 0,5 1,1 0,7 0, M 12 1,4 0,7 2,8 1,4 1,0 0,7 1,5 1,1 0, M 16 2,8 1,4 5,6 2,8 2,0 1,4 2,9 2,1 1, M 18 2,8 1,4 5,6 2,8 2,0 1,4 2,9 2,1 1, M 20 5,0 2,5 10,0 5,0 3,5 2,5 5,3 3,8 2, M 24 7,0 3,5 14,0 7,0 4,9 3,5 7,4 5,3 3, M 27 7,0 3,5 14,0 7,0 4,9 3,5 7,4 5,3 3, M 30 12,0 6,7 24,0 13,4 9,4 6,7 14,1 10,1 6, M 30 16,0 9,5 32,0 19,0 13,3 9,5 20,0 14,3 9, M 36 17,5 12,5 35,0 25,0 17,5 12,5 26,3 18,8 12, M 42 17,5 12,5 35,0 25,0 17,5 12,5 26,3 18,8 12, M 42 20,0 16,0 40,0 32,0 22,4 16,0 33,6 24,0 16, M 45 22,0 17,0 44,0 34,0 23,8 17,0 35,7 25,5 17, M 48 22,0 17,0 44,0 34,0 23,8 17,0 35,7 25,5 17, M 56 24,0 20,0 48,0 40,0 28,0 20,0 42,0 30,0 20, M 56 26,0 22,0 52,0 44,0 30,8 22,0 46,2 33,0 22, M 64 28,0 24,0 56,0 48,0 33,6 24,0 50,4 36,0 24, M 64 32,0 30,0 64,0 60,0 42,0 30,0 63,0 45,0 30, c WA as Forgó 8-as minőségi 31,5 t-ás teherbírásig, akár M90-es menettel 10-es hegeszthető emelőfül Teherbírás 16 t-ig Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4 4,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, ,7 6,7 13,4 13,4 9,5 6,7 14,0 10,1 6, ,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 10, ,0 16,0 32,0 32,0 22,4 16,0 33,6 24,0 16, Hegeszthető 8-as minőségi 4-szeres biztonsági tényező valamennyi terhelési irányban A felfüggesztés elrendezése Az emelési pontok a szimmetrikus 3 u. 4 szimmetrikus 2 3 u. 4 Hajlásszög aszimm. aszimm. M 20 4,75 3,15 9,5 6,3 4,25 3,15 6,3 4,75 3,15 3, M 24 8,00 5,30 16,0 10,6 7,10 5,30 11,2 8,00 5,30 5, M 27 12,00 8,00 24,0 16,0 11,20 8,00 16,0 12,00 8,00 8, M 36 15,00 15,00 30,0 30,0 21,00 15,00 31,5 22,50 15,00 15, M 42 20,00 20,00 40,0 40,0 28,00 20,00 42,0 30,00 20,00 20, M 45 25,00 25,00 50,0 50,0 35,00 25,00 52,5 37,50 25,00 25, yűrűs csavarok Nagy szilárdságú (8.8-as) gyűrűs csavarok Hegeszthető Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Minőségi termékek a PFEIFERTŐL: Szolgáltatás : Emelő eszközök és tartozékok Emelési pontok Rakományrögzítés PFEIFER ARANT KFT. YÖMRÖI ÚT 128 HU-1103 BUDAPEST TELEFON TELEFAX info@pfeifer-garant.hu INTERNET Emelőeszközök és szállítóberendezések Darumérlegek Zuhanás gátló védőeszközök Biztonság az emelésben Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4 1,5 1,5 3,0 3,0 2,1 1,5 3,15 2,25 4, ,5 2,5 5,0 5,0 3,5 2,5 5,25 3,75 6, ,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 10, ,7 6,7 13,4 13,4 9,5 6,7 14,0 10,0 16, ,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 30, ,0 16,0 32,0 32,0 22,4 16,0 33,6 24,0 30, es hegeszthető emelőgyűrű Teherbírás 16 t-ig Maximális teherbírás ( ) t -ban, különböző emelési módok esetén A felfüggesztés elrendezése Az emelési pontok a szimmetrikus 3 u. 4 szimmetrikus 2 3 u. 4 Hajlásszög aszimm. aszimm. 1,60 1,12 3,2 2,24 1,50 1,12 2,36 1,60 1,12 1, ,00 2,00 6,0 4,00 2,80 2,00 4,00 3,00 2,00 2, ,75 3,15 9,5 6,30 4,25 3,15 6,30 4,75 3,15 3, ,00 5,30 16,0 10,60 7,10 5,30 11,20 8,00 5,30 5, ,00 8,00 24,0 16,00 11,20 8,00 16,00 12,00 8,00 8, ,40 15,00 45,0 30,00 21,20 15,00 31,50 22,40 15,00 15, Csavarozható 8-as minőségi 4-szeres biztonsági tényező valamennyi terhelési irányban Teherbírás kg Csavar Súly D L kb., kg Méretek, mm 0 -on 90 -ona B C F H M , M , M , M , M , M , M , M , M , M , M , Szakmai szemináriumok PFEIFER ARANT KFT. YÖMRÖI ÚT 128 HU-1103 BUDAPEST TELEFON TELEFAX info@pfeifer-garant.hu INTERNET www! Szeretné ingyenesen megkapni az ek teherbírását bemutató táblázatot? Ha igen, küldjön levelet a info@pfeifer-garant.hu címre! Terhelés alatt forgatható 13

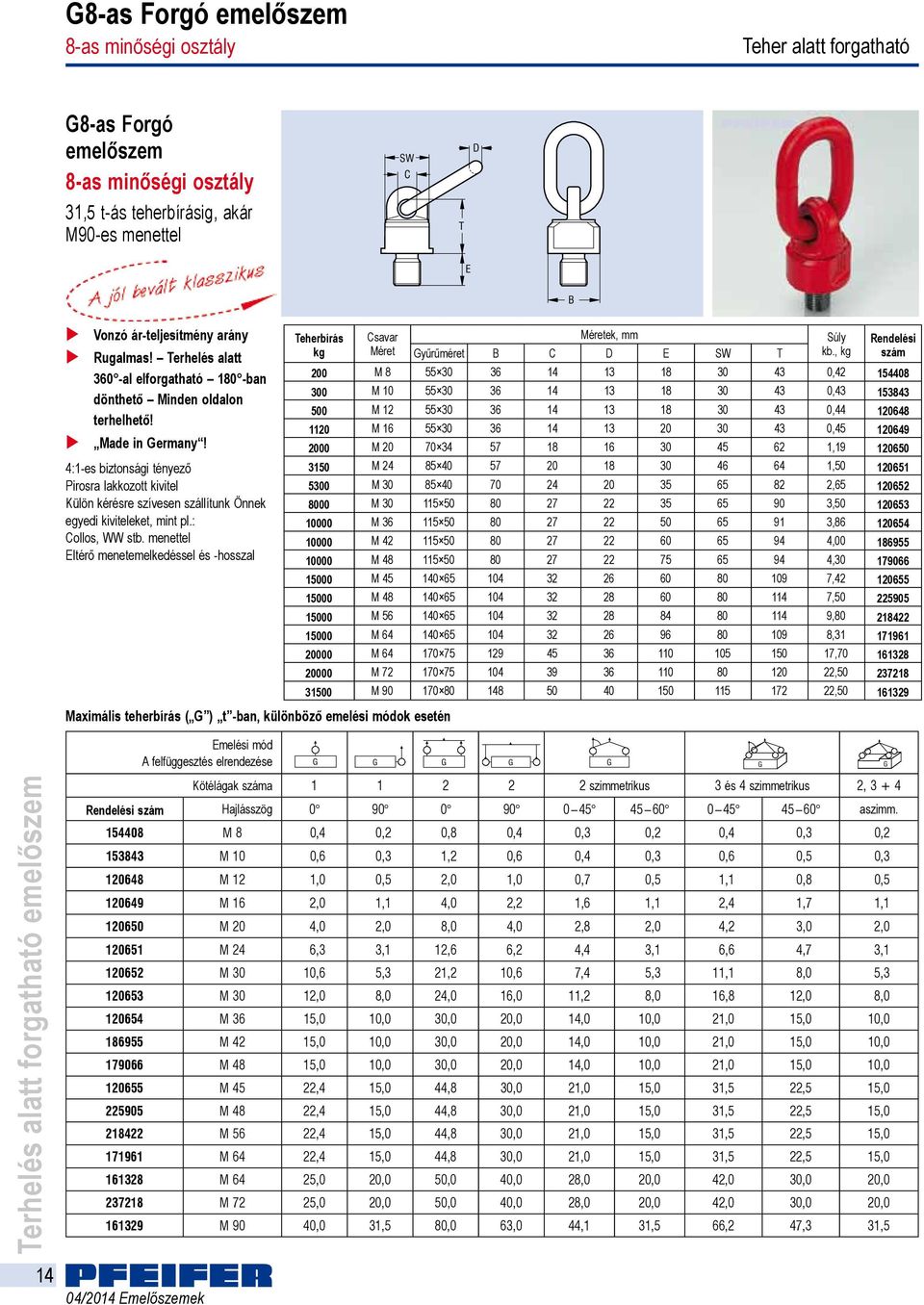

14 8-as Forgó 8-as minőségi Teher alatt forgatható 8-as Forgó 8-as minőségi 31,5 t-ás teherbírásig, akár M90-es menettel SW C T D E Vonzó ár-teljesítmény arány Teherbírás Csavar Méretek, mm Súly Rugalmas! Terhelés alatt 360 -al elforgatható 180 -ban kg 200 Méret M 8 yűrűméret B 36 C 14 D 13 E 18 SW 30 T 43 kb., kg 0, M , dönthető Minden oldalon 500 M , terhelhető! 1120 M , X X Made in ermany! 2000 M , :1-es biztonsági tényező Pirosra lakkozott kivitel Külön kérésre szívesen szállítunk Önnek egyedi kiviteleket, mint pl.: Collos, WW stb. menettel Eltérő menetemelkedéssel és -hosszal M 24 M 30 M 30 M 36 M 42 M ,50 2,65 3,50 3,86 4,00 4, M , M , M , M , M , M , M , Maximális teherbírás ( ) t -ban, különböző emelési módok esetén B Terhelés alatt forgatható 14 A felfüggesztés elrendezése Kötélágak a szimmetrikus 3 és 4 szimmetrikus 2, Hajlásszög aszimm M 8 0,4 0,2 0,8 0,4 0,3 0,2 0,4 0,3 0, M 10 0,6 0,3 1,2 0,6 0,4 0,3 0,6 0,5 0, M 12 1,0 0,5 2,0 1,0 0,7 0,5 1,1 0,8 0, M 16 2,0 1,1 4,0 2,2 1,6 1,1 2,4 1,7 1, M 20 4,0 2,0 8,0 4,0 2,8 2,0 4,2 3,0 2, M 24 6,3 3,1 12,6 6,2 4,4 3,1 6,6 4,7 3, M 30 10,6 5,3 21,2 10,6 7,4 5,3 11,1 8,0 5, M 30 12,0 8,0 24,0 16,0 11,2 8,0 16,8 12,0 8, M 36 15,0 10,0 30,0 20,0 14,0 10,0 21,0 15,0 10, M 42 15,0 10,0 30,0 20,0 14,0 10,0 21,0 15,0 10, M 48 15,0 10,0 30,0 20,0 14,0 10,0 21,0 15,0 10, M 45 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 48 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 56 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 64 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 64 25,0 20,0 50,0 40,0 28,0 20,0 42,0 30,0 20, M 72 25,0 20,0 50,0 40,0 28,0 20,0 42,0 30,0 20, M 90 40,0 31,5 80,0 63,0 44,1 31,5 66,2 47,3 31,5

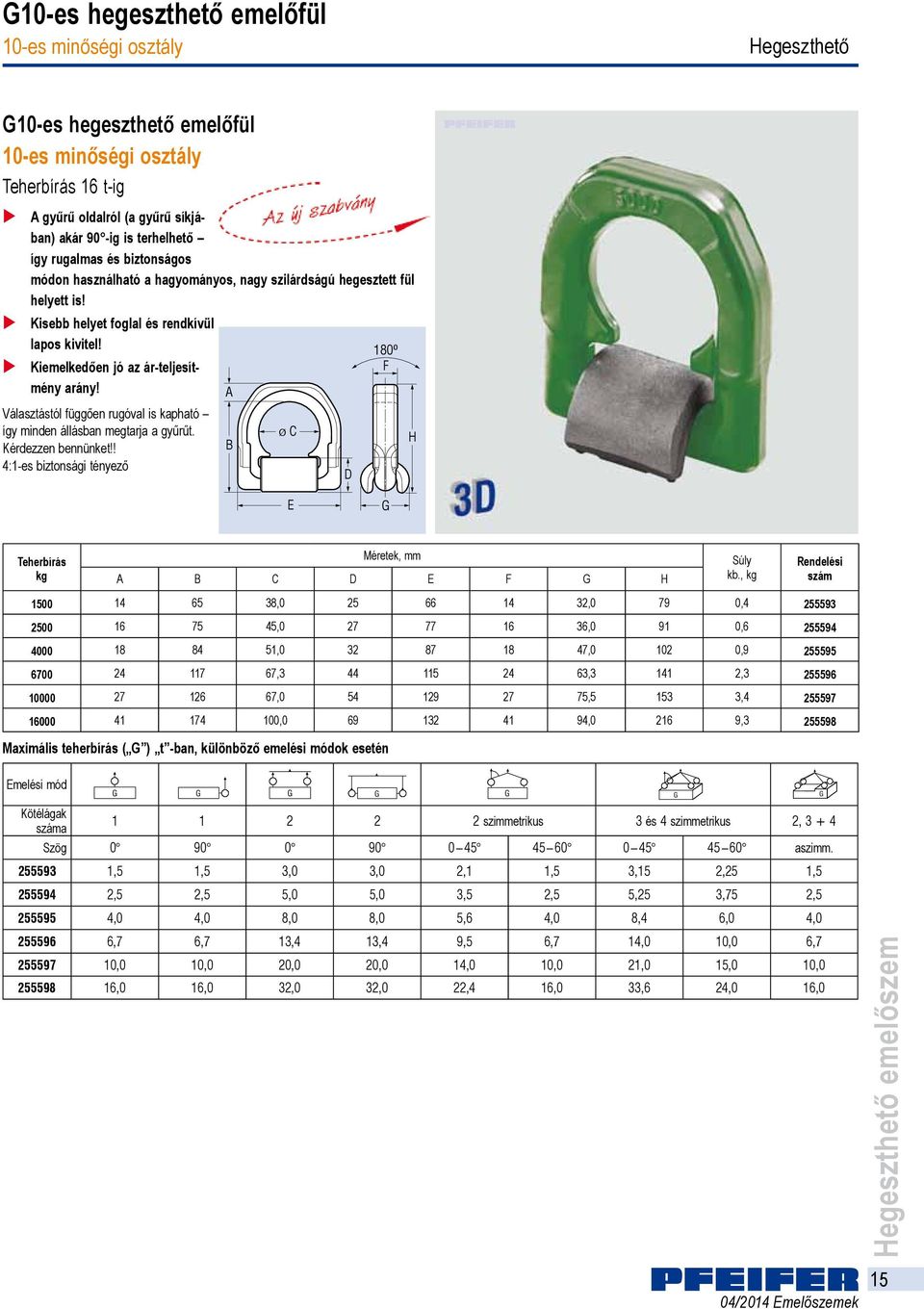

15 10-es hegeszthető emelőfül Hegeszthető 10-es hegeszthető emelőfül Teherbírás 16 t-ig A gyűrű oldalról (a gyűrű síkjában) akár 90 -ig is terhelhető így rugalmas és biztonságos módon használható a hagyományos, nagy szilárdságú hegesztett fül helyett is! Kisebb helyet foglal és rendkívül lapos kivitel! Kiemelkedően jó az ár-teljesítmény arány! Választástól függően rugóval is kapható így minden állásban megtarja a gyűrűt. Kérdezzen bennünket!! 4:1-es biztonsági tényező Teherbírás kg Méretek, mm A B C D E F H , ,0 79 0, , ,0 91 0, , , , , , , , , , , , , Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Súly kb., kg Kötélágak szimmetrikus 3 és 4 szimmetrikus 2, a ,5 1,5 3,0 3,0 2,1 1,5 3,15 2,25 1, ,5 2,5 5,0 5,0 3,5 2,5 5,25 3,75 2, ,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, ,7 6,7 13,4 13,4 9,5 6,7 14,0 10,0 6, ,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 10, ,0 16,0 32,0 32,0 22,4 16,0 33,6 24,0 16,0 Hegeszthető 15

16 10-es hegeszthető emelőgyűrű Hegeszthető 10-es hegeszthető emelőgyűrű Teherbírás 16 t-ig Rugalmas és biztonságos a gyűrű akár 90 -os szögben minden irányban terhelhető! Optimális erőátadás a két hegesztőfülnek köszönhetően Kompakt helytakarékos kivitel Kiemelkedően jó az ár-teljesítmény arány! Minőségi termék Európából 4:1-es biztonsági tényező Teherbírás kg Méretek, mm A B C D E F H , ,0 63,0 79,00 0, , ,0 88,0 104,00 1, , ,7 100,3 114,25 3, , ,0 131,0 153,35 5, Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Súly kb., kg Hegeszthető 16 Kötélágak a szimmetrikus 3 és 4 szimmetrikus 2, ,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, ,7 6,7 13,4 13,4 9,5 6,7 14,0 10,1 6, ,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 10, ,0 16,0 32,0 32,0 22,4 16,0 33,6 24,0 16,0 10-es emelőgyűrű Teherbírás 16 t-ig Emelőgyűrű egyedi tervezésű szerkezetben is elhelyezhető! Rugalmas és biztonságos a gyűrű akár 90 -os szögben minden irányban terhelhető! Kiemelkedően jó az ár-teljesítmény arány! Minőségi termék Európából 4:1-es biztonsági tényező Teherbírás Méretek, mm Súly kg A C F I J K kb., kg , , , , , , , , , , , ,

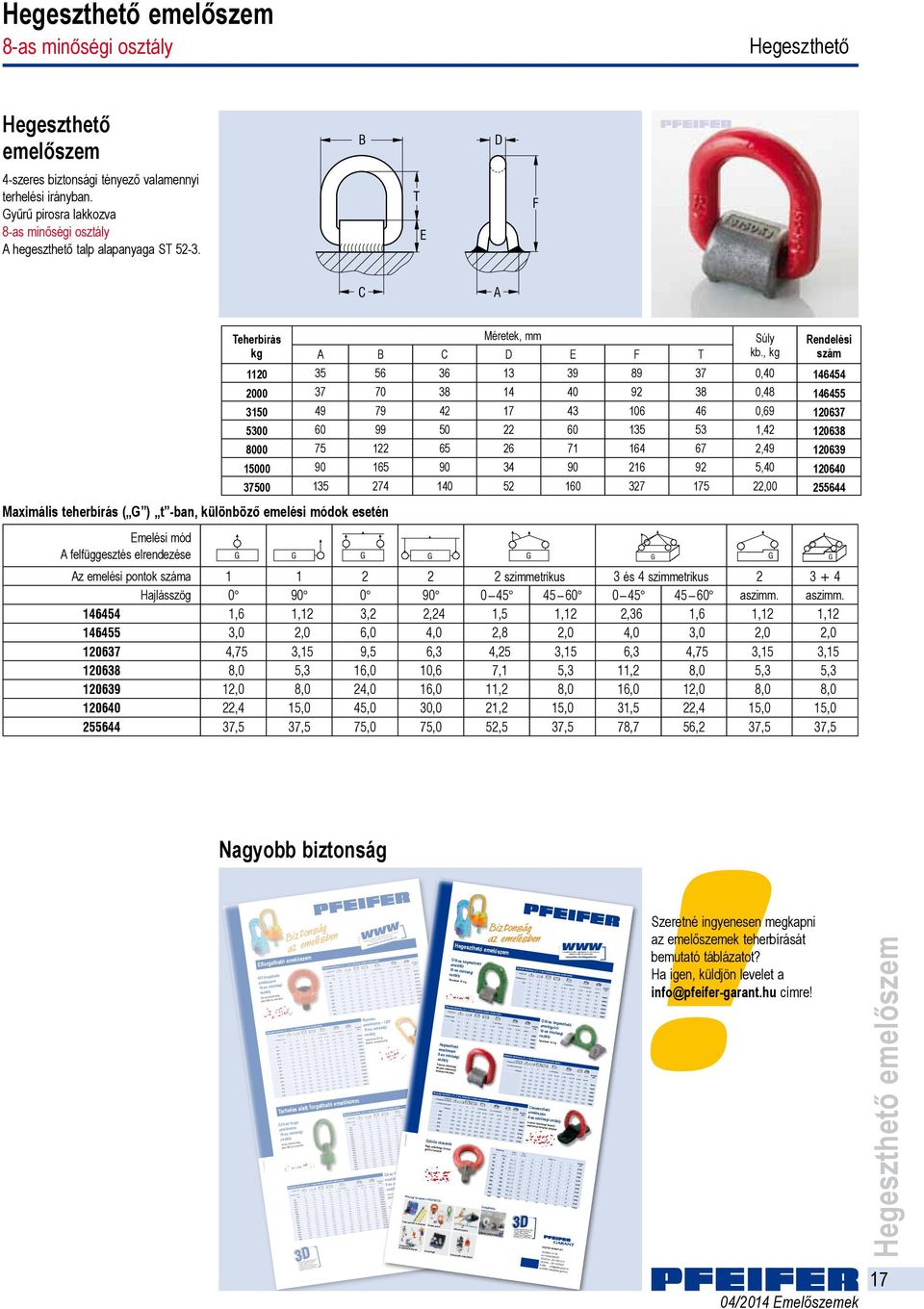

17 Számos emelési ponthoz rendelkezésre állnak 3D-s tervezési a d a t o k. T ö l t s e l e ő k e t i t t : Ügyeljen erre a szimbólumra! A további termékekről, újdonságokról és a 3D-s tervezési adatokról az alábbi cím alatt olvashat: Hegeszthető 8-as minőségi Hegeszthető Hegeszthető 4-szeres biztonsági tényező valamennyi terhelési irányban. yűrű pirosra lakkozva 8-as minőségi A hegeszthető talp alapanyaga ST B T E D F C A Teherbírás Méretek, mm Súly kg A B C D E F T kb., kg , , , , , , , Maximális teherbírás ( ) t -ban, különböző emelési módok esetén A felfüggesztés elrendezése Az emelési pontok a szimmetrikus 3 és 4 szimmetrikus Hajlásszög aszimm. aszimm ,6 1,12 3,2 2,24 1,5 1,12 2,36 1,6 1,12 1, ,0 2,0 6,0 4,0 2,8 2,0 4,0 3,0 2,0 2, ,75 3,15 9,5 6,3 4,25 3,15 6,3 4,75 3,15 3, ,0 5,3 16,0 10,6 7,1 5,3 11,2 8,0 5,3 5, ,0 8,0 24,0 16,0 11,2 8,0 16,0 12,0 8,0 8, ,4 15,0 45,0 30,0 21,2 15,0 31,5 22,4 15,0 15, ,5 37,5 75,0 75,0 52,5 37,5 78,7 56,2 37,5 37,5 Nagyobb biztonság Elforgatható HIT-forgatható 32t-ás teherbírásig, akár M48-as menettel c WA Biztonság az emelésben Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Menetes Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4 M 8 0,3 0,3 0,6 0,6 0,42 0,3 0,63 0,45 0, M 10 0,63 0,63 1,26 1,26 0,88 0,63 1,32 0,95 0, M 12 1,0 1,0 2,0 2,0 1,4 1,0 2,1 1,5 1, M 14 1,2 1,2 2,4 2,4 1,7 1,2 2,5 1,8 1, M 16 1,5 1,5 3,0 3,0 2,1 1,5 3,1 2,2 1, M 18 2,0 2,0 4,0 4,0 2,8 2,0 4,2 3,0 2, M 20 2,5 2,5 5,0 5,0 3,5 2,5 5,2 3,7 2, M 24 4,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, M 27 4,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, M 30 5,0 5,0 10,0 10,0 7,0 5,0 10,5 7,5 5, M 36 7,0 7,0 14,0 14,0 9,8 7,0 14,7 10,5 7, M 36 8,0 8,0 16,0 16,0 11,2 8,0 16,8 12,0 8, M 42 10,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 10, M 42 15,0 15,0 30,0 30,0 21,0 15,0 31,5 22,5 15, M 48 20,0 20,0 40,0 40,0 28,0 20,0 42,0 30,0 20, Terhelés alatt forgatható 10-es forgó 32t-ás teherbírásig, akár M64-es menettel Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4. M 8 0,3 0,3 0,6 0,6 0,4 0,3 0,6 0,4 0, M 10 0,6 0,6 1,3 1,3 0,9 0,6 1,3 0,9 0, M 12 1,0 1,0 2,0 2,0 1,4 1,0 2,1 1,5 1, M 16 1,5 1,5 3,0 3,0 2,1 1,5 3,1 2,2 1, M 20 2,5 2,5 5,0 5,0 3,5 2,5 5,2 3,7 2, M 24 4,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, M 30 6,0 6,0 12,0 12,0 8,5 6,0 12,7 9,0 6, M 36 8,0 8,0 16,0 16,0 11,2 8,0 16,8 12,0 8, M 42 10,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 10, M 48 20,0 20,0 40,0 40,0 28,0 20,0 42,0 30,0 20, LBP Teherbírás 20T-ig, M48-as menetméretig Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Kötélágak a szimmetrikus 3; 4 szimmetrikus 2, 3 u. 4 Szög aszimm. M 8 0,4 0,2 0,8 0,4 0,3 0,2 0,4 0,3 0, M 10 0,6 0,3 1,2 0,6 0,4 0,3 0,6 0,5 0, M 12 1,0 0,5 2,0 1,0 0,7 0,5 1,1 0,8 0, M 16 2,0 1,1 4,0 2,2 1,6 1,1 2,4 1,7 1, M 20 4,0 2,0 8,0 4,0 2,8 2,0 4,2 3,0 2, M 24 6,3 3,1 12,6 6,2 4,4 3,1 6,6 4,7 3, M 30 10,6 5,3 21,2 10,6 7,4 5,3 11,1 8,0 5, M 30 12,0 8,0 24,0 16,0 11,2 8,0 16,8 12,0 8, M 36 15,0 10,0 30,0 20,0 14,0 10,0 21,0 15,0 10, M 42 15,0 10,0 30,0 20,0 14,0 10,0 21,0 15,0 10, M 48 15,0 10,0 30,0 20,0 14,0 10,0 21,0 15,0 10, M 45 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 48 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 56 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 64 22,4 15,0 44,8 30,0 21,0 15,0 31,5 22,5 15, M 64 25,0 20,0 50,0 40,0 28,0 20,0 42,0 30,0 20, M 72 25,0 20,0 50,0 40,0 28,0 20,0 42,0 30,0 20, M 90 40,0 31,5 80,0 63,0 44,1 31,5 66,2 47,3 31, Számos emelési ponthoz rendelkezésre állnak 3D-s tervezési adatok. Töltse l e őket i tt : Ügyeljen erre a szimbólumra! www A további termékekről, újdonságokról és a 3D-s tervezési adatokról az alábbi cím alatt olvashat: Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4 Szög aszimm. M 8 0,6 0,3 1,2 0,6 0,4 0,3 0,6 0,4 0, M 10 1,0 0,5 2,0 1,0 0,7 0,5 1,1 0,7 0, M 12 1,4 0,7 2,8 1,4 1,0 0,7 1,5 1,1 0, M 16 2,8 1,4 5,6 2,8 2,0 1,4 2,9 2,1 1, M 18 2,8 1,4 5,6 2,8 2,0 1,4 2,9 2,1 1, M 20 5,0 2,5 10,0 5,0 3,5 2,5 5,3 3,8 2, M 24 7,0 3,5 14,0 7,0 4,9 3,5 7,4 5,3 3, M 27 7,0 3,5 14,0 7,0 4,9 3,5 7,4 5,3 3, M 30 12,0 6,7 24,0 13,4 9,4 6,7 14,1 10,1 6, M 30 16,0 9,5 32,0 19,0 13,3 9,5 20,0 14,3 9, M 36 17,5 12,5 35,0 25,0 17,5 12,5 26,3 18,8 12, M 42 17,5 12,5 35,0 25,0 17,5 12,5 26,3 18,8 12, M 42 20,0 16,0 40,0 32,0 22,4 16,0 33,6 24,0 16, M 45 22,0 17,0 44,0 34,0 23,8 17,0 35,7 25,5 17, M 48 22,0 17,0 44,0 34,0 23,8 17,0 35,7 25,5 17, M 56 24,0 20,0 48,0 40,0 28,0 20,0 42,0 30,0 20, M 56 26,0 22,0 52,0 44,0 30,8 22,0 46,2 33,0 22, M 64 28,0 24,0 56,0 48,0 33,6 24,0 50,4 36,0 24, M 64 32,0 30,0 64,0 60,0 42,0 30,0 63,0 45,0 30, c WA as Forgó 8-as minőségi 31,5 t-ás teherbírásig, akár M90-es menettel PFEIFER ARANT KFT. YÖMRÖI ÚT 128 HU-1103 BUDAPEST TELEFON TELEFAX info@pfeifer-garant.hu INTERNET 10-es hegeszthető emelőfül Teherbírás 16 t-ig Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4 4,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 4, ,7 6,7 13,4 13,4 9,5 6,7 14,0 10,1 6, ,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 10, ,0 16,0 32,0 32,0 22,4 16,0 33,6 24,0 16, Hegeszthető 8-as minőségi 4-szeres biztonsági tényező valamennyi terhelési irányban A felfüggesztés elrendezése Az emelési pontok a szimmetrikus 3 u. 4 szimmetrikus 2 3 u. 4 Hajlásszög aszimm. aszimm. M 20 4,75 3,15 9,5 6,3 4,25 3,15 6,3 4,75 3,15 3, M 24 8,00 5,30 16,0 10,6 7,10 5,30 11,2 8,00 5,30 5, M 27 12,00 8,00 24,0 16,0 11,20 8,00 16,0 12,00 8,00 8, M 36 15,00 15,00 30,0 30,0 21,00 15,00 31,5 22,50 15,00 15, M 42 20,00 20,00 40,0 40,0 28,00 20,00 42,0 30,00 20,00 20, M 45 25,00 25,00 50,0 50,0 35,00 25,00 52,5 37,50 25,00 25, yűrűs csavarok Nagy szilárdságú (8.8-as) gyűrűs csavarok Hegeszthető Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Minőségi termékek a PFEIFERTŐL: Szolgáltatás : Emelő eszközök és tartozékok Emelési pontok Rakományrögzítés Emelőeszközök és szállítóberendezések Darumérlegek Zuhanás gátló védőeszközök Biztonság az emelésben Maximális teherbírás ( ) t -ban, különböző emelési módok esetén Kötélágak a szimmetrikus 3 u. 4 szimmetrikus 2, 3 u. 4 1,5 1,5 3,0 3,0 2,1 1,5 3,15 2,25 4, ,5 2,5 5,0 5,0 3,5 2,5 5,25 3,75 6, ,0 4,0 8,0 8,0 5,6 4,0 8,4 6,0 10, ,7 6,7 13,4 13,4 9,5 6,7 14,0 10,0 16, ,0 10,0 20,0 20,0 14,0 10,0 21,0 15,0 30, ,0 16,0 32,0 32,0 22,4 16,0 33,6 24,0 30, es hegeszthető emelőgyűrű Teherbírás 16 t-ig Maximális teherbírás ( ) t -ban, különböző emelési módok esetén A felfüggesztés elrendezése Az emelési pontok a szimmetrikus 3 u. 4 szimmetrikus 2 3 u. 4 Hajlásszög aszimm. aszimm. 1,60 1,12 3,2 2,24 1,50 1,12 2,36 1,60 1,12 1, ,00 2,00 6,0 4,00 2,80 2,00 4,00 3,00 2,00 2, ,75 3,15 9,5 6,30 4,25 3,15 6,30 4,75 3,15 3, ,00 5,30 16,0 10,60 7,10 5,30 11,20 8,00 5,30 5, ,00 8,00 24,0 16,00 11,20 8,00 16,00 12,00 8,00 8, ,40 15,00 45,0 30,00 21,20 15,00 31,50 22,40 15,00 15, Csavarozható 8-as minőségi 4-szeres biztonsági tényező valamennyi terhelési irányban Teherbírás kg Csavar Súly D L kb., kg Méretek, mm 0 -on 90 -ona B C F H M , M , M , M , M , M , M , M , M , M , M , Szakmai szemináriumok PFEIFER ARANT KFT. YÖMRÖI ÚT 128 HU-1103 BUDAPEST TELEFON TELEFAX info@pfeifer-garant.hu INTERNET www! Szeretné ingyenesen megkapni az ek teherbírását bemutató táblázatot? Ha igen, küldjön levelet a info@pfeifer-garant.hu címre! Hegeszthető 17

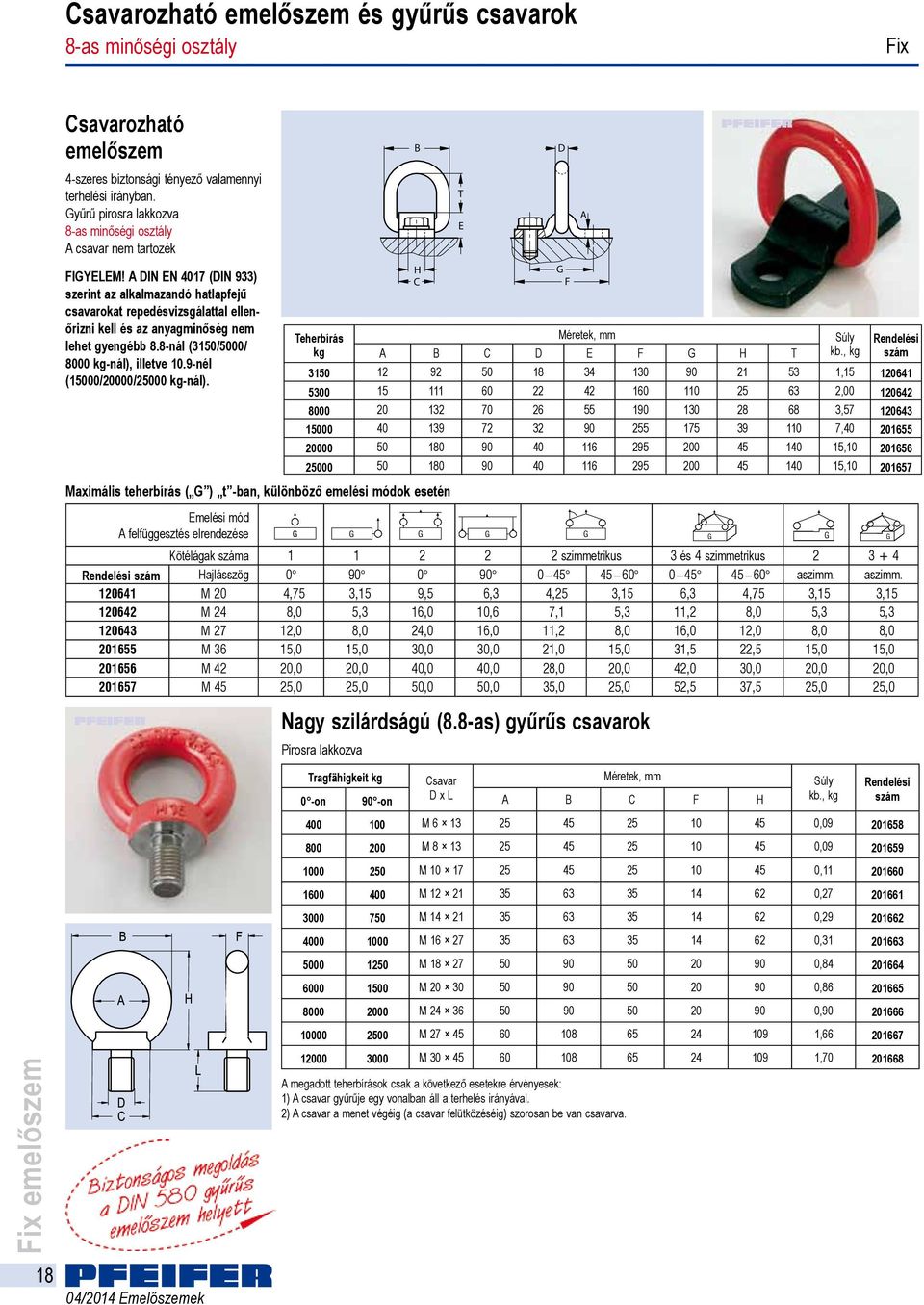

18 Csavarozható és gyűrűs csavarok 8-as minőségi Fix Csavarozható 4-szeres biztonsági tényező valamennyi terhelési irányban. yűrű pirosra lakkozva 8-as minőségi A csavar nem tartozék FIYELEM! A DIN EN 4017 (DIN 933) szerint az alkalmazandó hatlapfejű csavarokat repedésvizsgálattal ellenőrizni kell és az anyagminőség nem lehet gyengébb 8.8-nál (3150/5000/ 8000 kg-nál), illetve 10.9-nél (15000/20000/25000 kg-nál). B H C T E Teherbírás Méretek, mm Súly kg A B C D E F H T kb., kg , , , , , , Maximális teherbírás ( ) t -ban, különböző emelési módok esetén A felfüggesztés elrendezése D F Kötélágak a szimmetrikus 3 és 4 szimmetrikus Hajlásszög aszimm. aszimm M 20 4,75 3,15 9,5 6,3 4,25 3,15 6,3 4,75 3,15 3, M 24 8,0 5,3 16,0 10,6 7,1 5,3 11,2 8,0 5,3 5, M 27 12,0 8,0 24,0 16,0 11,2 8,0 16,0 12,0 8,0 8, M 36 15,0 15,0 30,0 30,0 21,0 15,0 31,5 22,5 15,0 15, M 42 20,0 20,0 40,0 40,0 28,0 20,0 42,0 30,0 20,0 20, M 45 25,0 25,0 50,0 50,0 35,0 25,0 52,5 37,5 25,0 25,0 Nagy szilárdságú (8.8-as) gyűrűs csavarok Pirosra lakkozva A Fix 18 Tragfähigkeit kg Csavar Méretek, mm 0 -on 90 -on D x L A B C F H Súly kb., kg M , M , M , M , M , M , M , M , M , M , M , A megadott teherbírások csak a következő esetekre érvényesek: 1) A csavar gyűrűje egy vonalban áll a terhelés irányával. 2) A csavar a menet végéig (a csavar felütközéséig) szorosan be van csavarva.

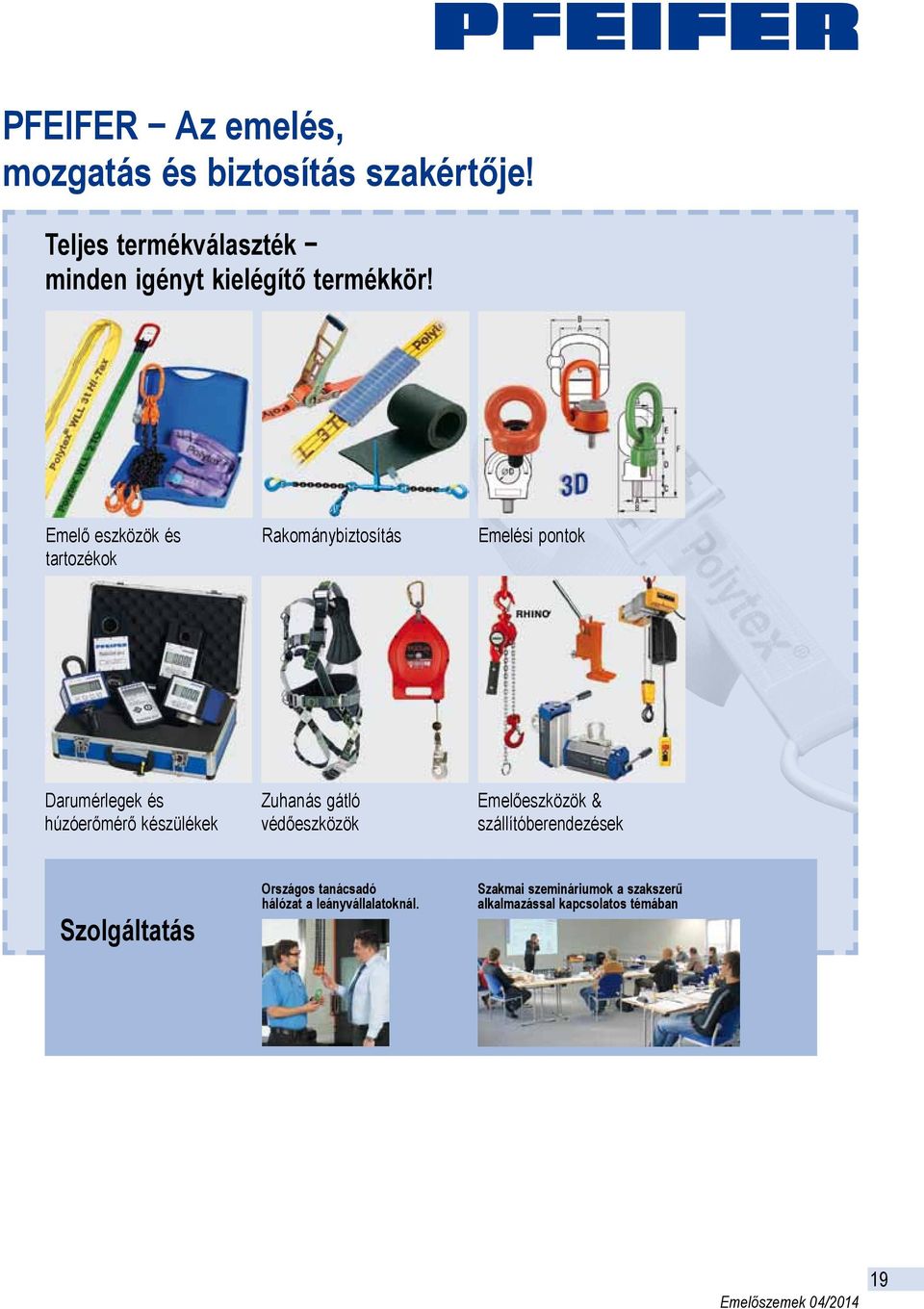

19 PFEIFER Az emelés, mozgatás és biztosítás szakértője! Teljes termékválaszték minden igényt kielégítő termékkör! Emelő eszközök és tartozékok Rakománybiztosítás Emelési pontok Darumérlegek és húzóerőmérő készülékek Zuhanás gátló védőeszközök Emelőeszközök & szállítóberendezések Szolgáltatás Országos tanácsadó hálózat a leányvállalatoknál. Szakmai szemináriumok a szakszerű alkalmazással kapcsolatos témában Emelőszemek 04/

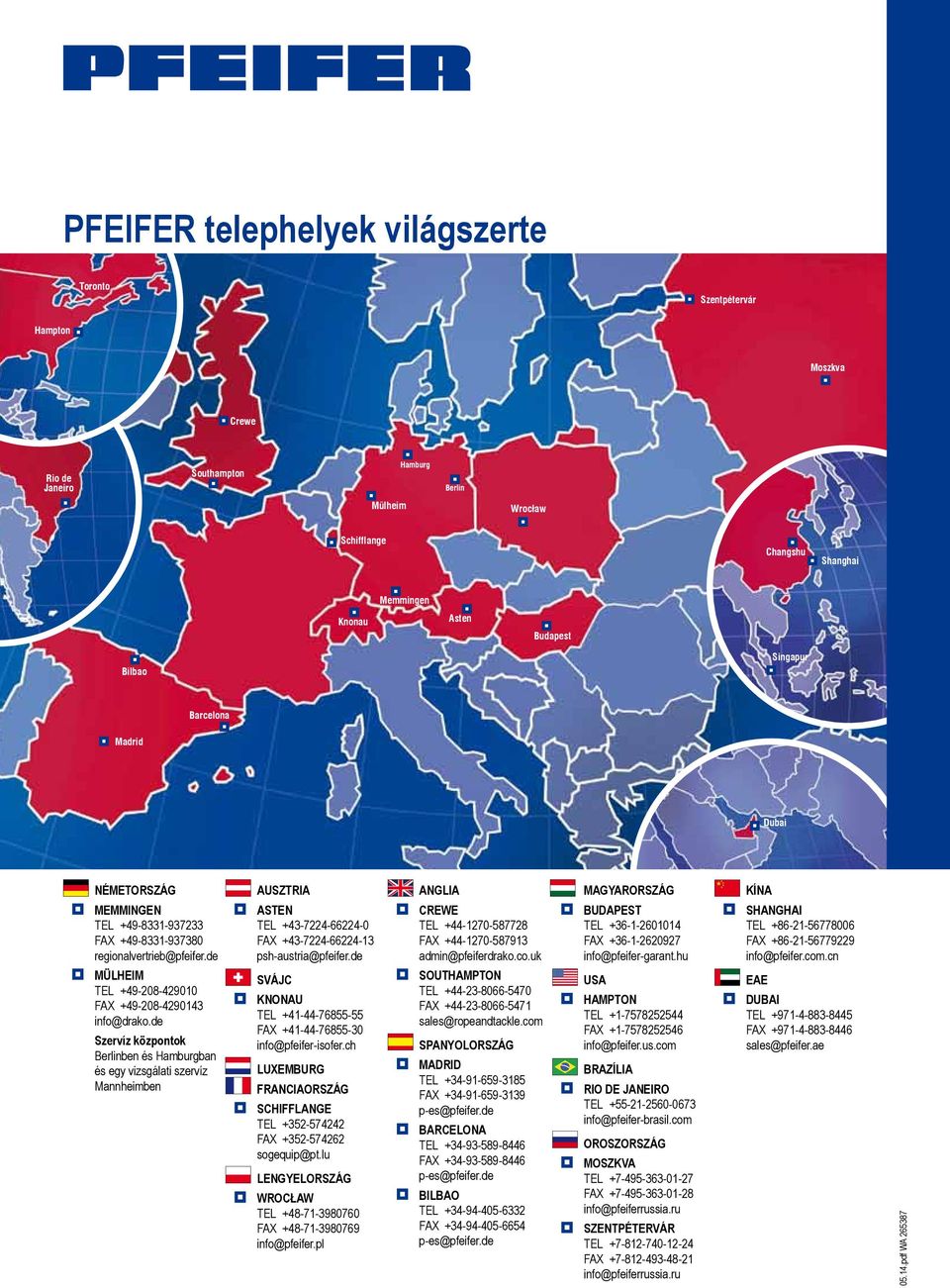

20 PFEIFER telephelyek világszerte Toronto Szentpétervár Hampton Moszkva Crewe Rio de Janeiro Southampton Hamburg Berlin Mülheim Wrocław Schifflange Changshu Shanghai Memmingen Knonau Asten Budapest Bilbao Singapur Barcelona Madrid Dubai NémEtoRszág memmingen TEL FAX mülheim TEL FAX szervíz központok Berlinben és Hamburgban és egy vizsgálati szervíz Mannheimben AusztRIA AstEN TEL FAX svájc KNoNAu TEL FAX LuXEmBuRg FRANcIAoRszág schifflange TEL FAX LENgyELoRszág WRocŁAW TEL FAX ANgLIA crewe TEL FAX southampton TEL FAX spanyolország madrid TEL FAX BARcELoNA TEL FAX BILBAo TEL FAX magyarország BuDAPEst TEL FAX usa HAmPtoN TEL FAX BRAzíLIA RIo DE janeiro TEL oroszország moszkva TEL FAX szentpétervár TEL FAX KíNA shanghai TEL FAX EAE DuBAI TEL FAX pdf WA
