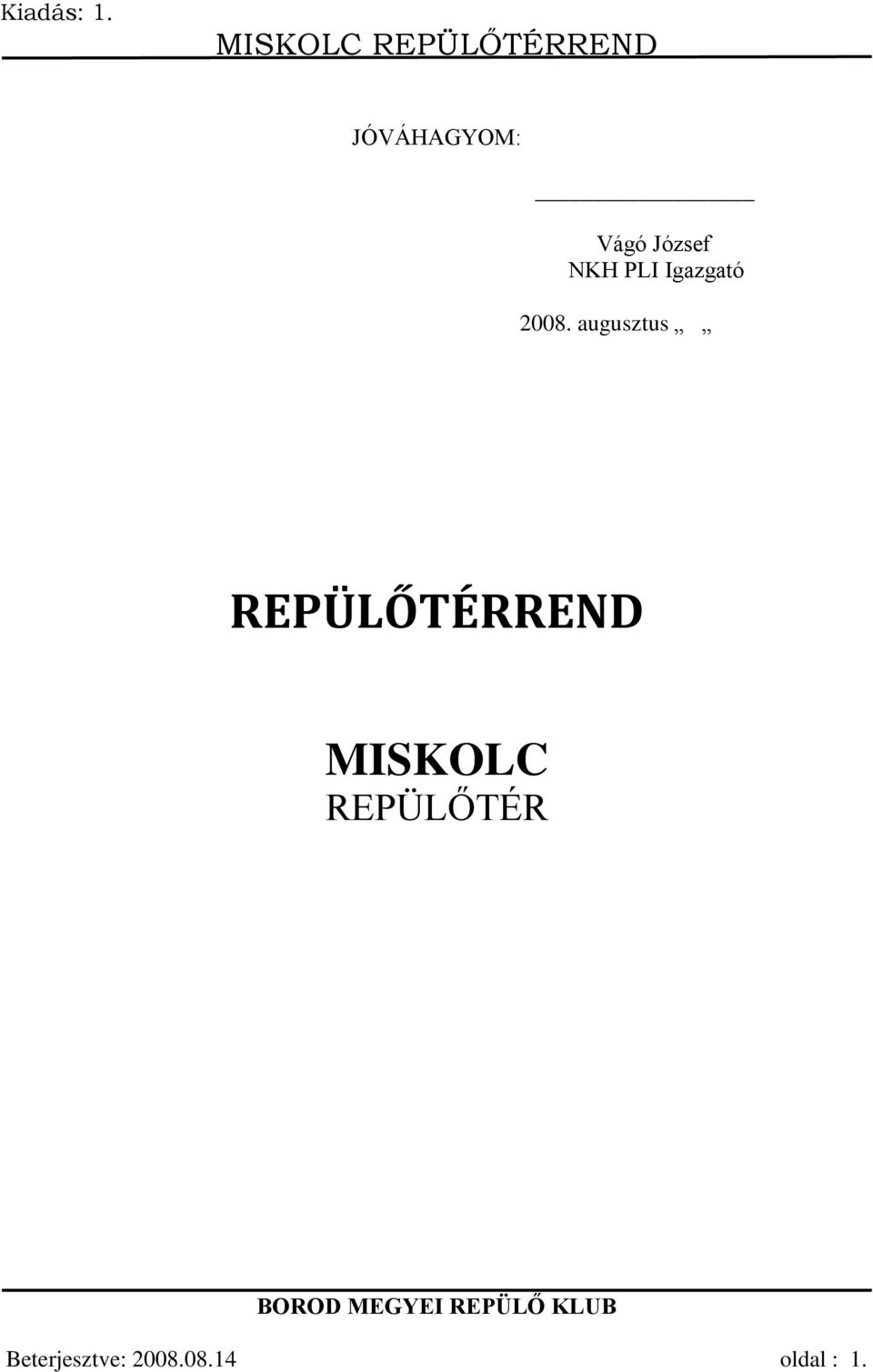

1 JÓVÁHAGYOM: Vágó József NKH PLI Igazgató augusztus REPÜLŐTÉRREND MISKOLC REPÜLŐTÉR Beterjesztve: oldal : 1.

2 I.FEJEZET A REPÜLŐTÉR ADATAI Beterjesztve: oldal : 2.

3 TARTALOMJEGYZÉK Fejezet Tartalom 0. Tartalomjegyzék 0. Módosítások jegyzéke 0. Érvényes oldalak jegyzéke 0. A repülőtérrend kiadásának jogi alapjai 0. A repülőtérrend hatálya I. A repülőtérrend leírása ( a repülőtér adatai) II. Légijárművek közlekedése a repülőtéren Gyalogosok és járművek közlekedési rendje Létesítmények és berendezések használata MELLÉKLETEK 1. sz. Repülőgépek és gépjárművek mozgási területei az épületek körzetében 2. sz. Miskolci repülőtéren a futópálya elhelyezkedése 3. sz. Adatlap a repülőtérre telepített rádió-berendezésekről 4. sz. Forgalmi körök iránya 5. sz. a Miskolci repülőtér 5 kilométeres körzete Beterjesztve: oldal : 3.

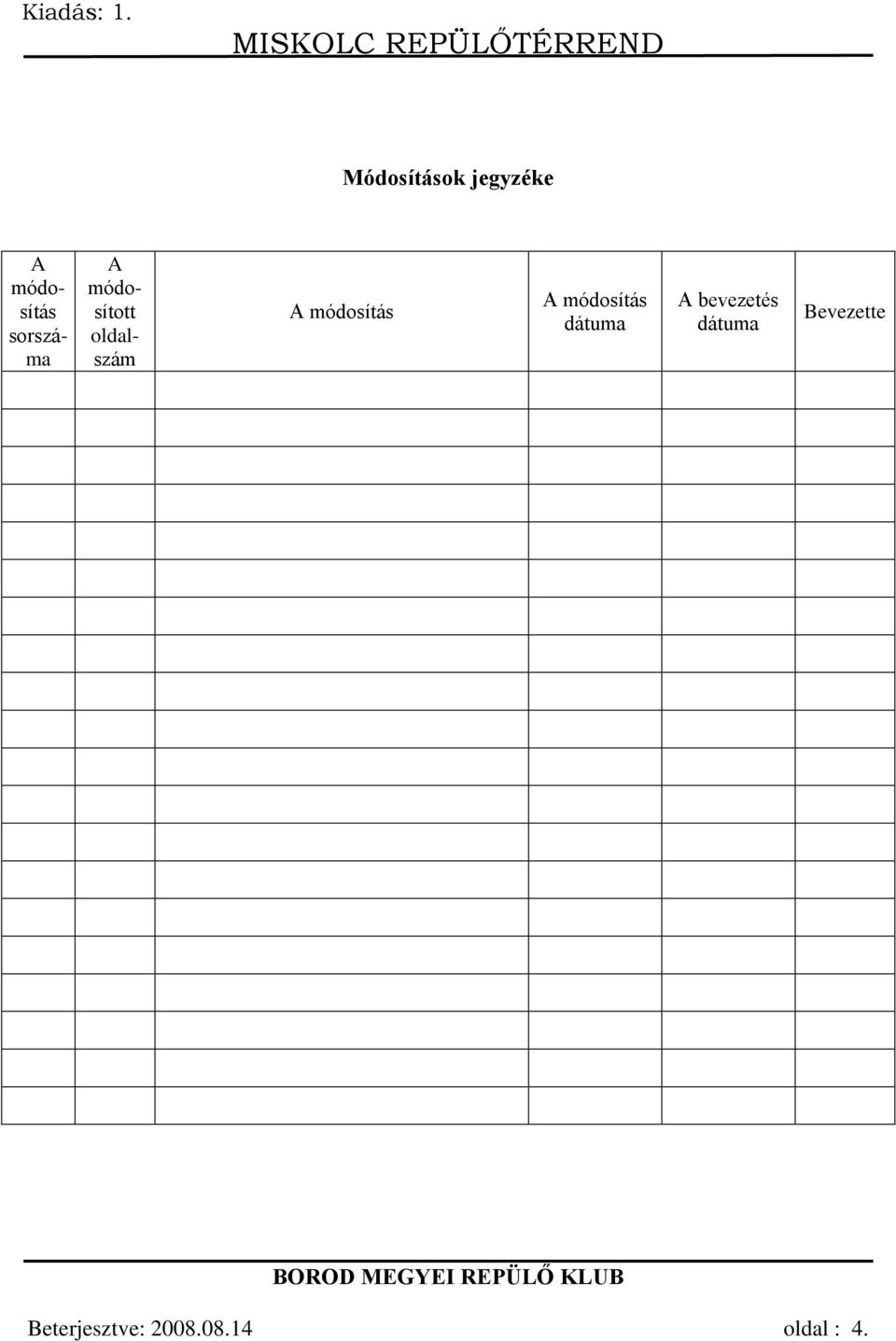

4 Módosítások jegyzéke A módosítás sorszáma A módosított oldalszám A módosítás A módosítás dátuma A bevezetés dátuma Bevezette Beterjesztve: oldal : 4.

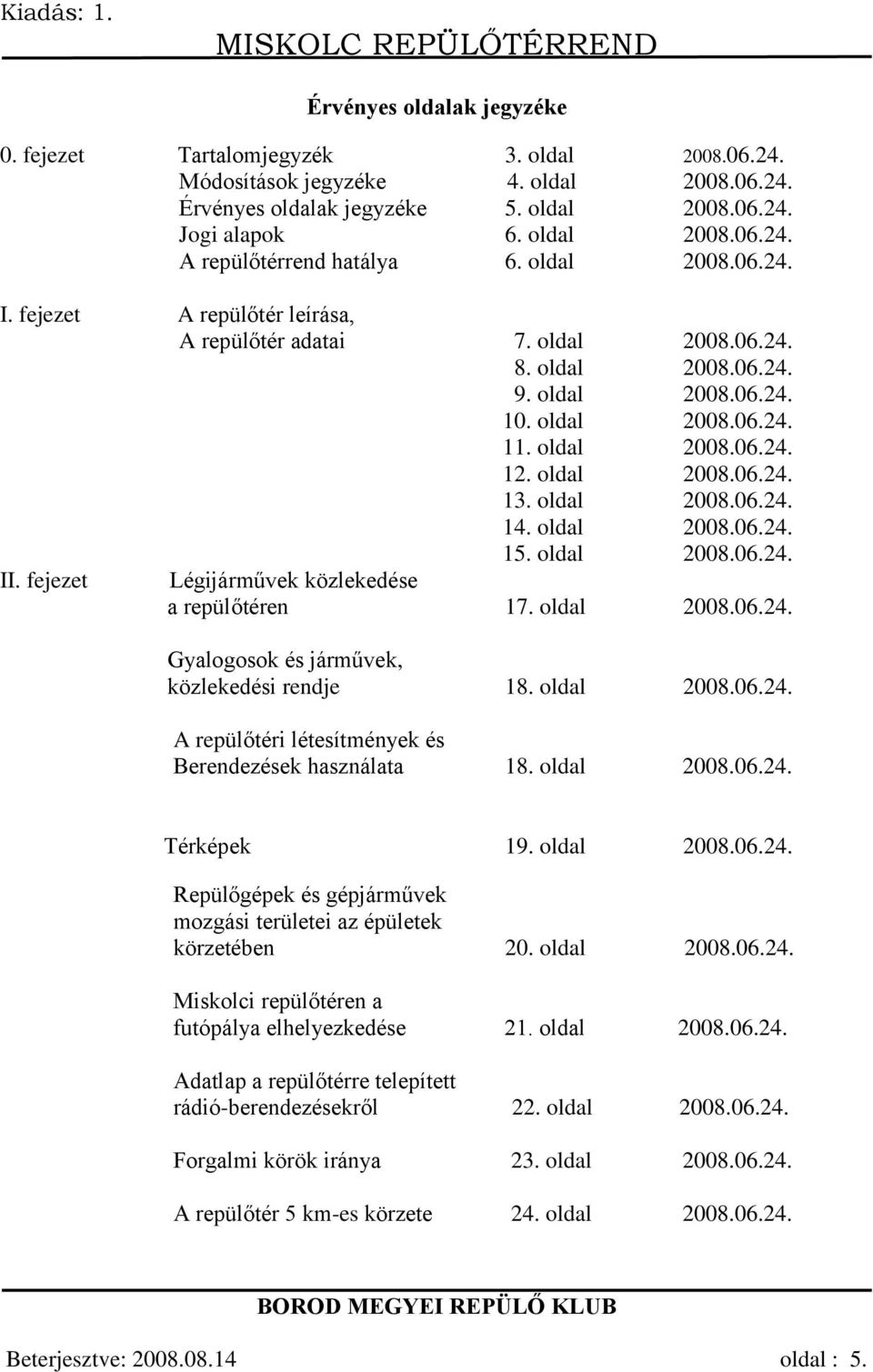

5 Érvényes oldalak jegyzéke 0. fejezet Tartalomjegyzék 3. oldal Módosítások jegyzéke 4. oldal Érvényes oldalak jegyzéke 5. oldal Jogi alapok 6. oldal A repülőtérrend hatálya 6. oldal I. fejezet A repülőtér leírása, A repülőtér adatai 7. oldal oldal oldal oldal oldal oldal oldal oldal oldal II. fejezet Légijárművek közlekedése a repülőtéren 17. oldal Gyalogosok és járművek, közlekedési rendje 18. oldal A repülőtéri létesítmények és Berendezések használata 18. oldal Térképek 19. oldal Repülőgépek és gépjárművek mozgási területei az épületek körzetében 20. oldal Miskolci repülőtéren a futópálya elhelyezkedése 21. oldal Adatlap a repülőtérre telepített rádió-berendezésekről 22. oldal Forgalmi körök iránya 23. oldal A repülőtér 5 km-es körzete 24. oldal Beterjesztve: oldal : 5.

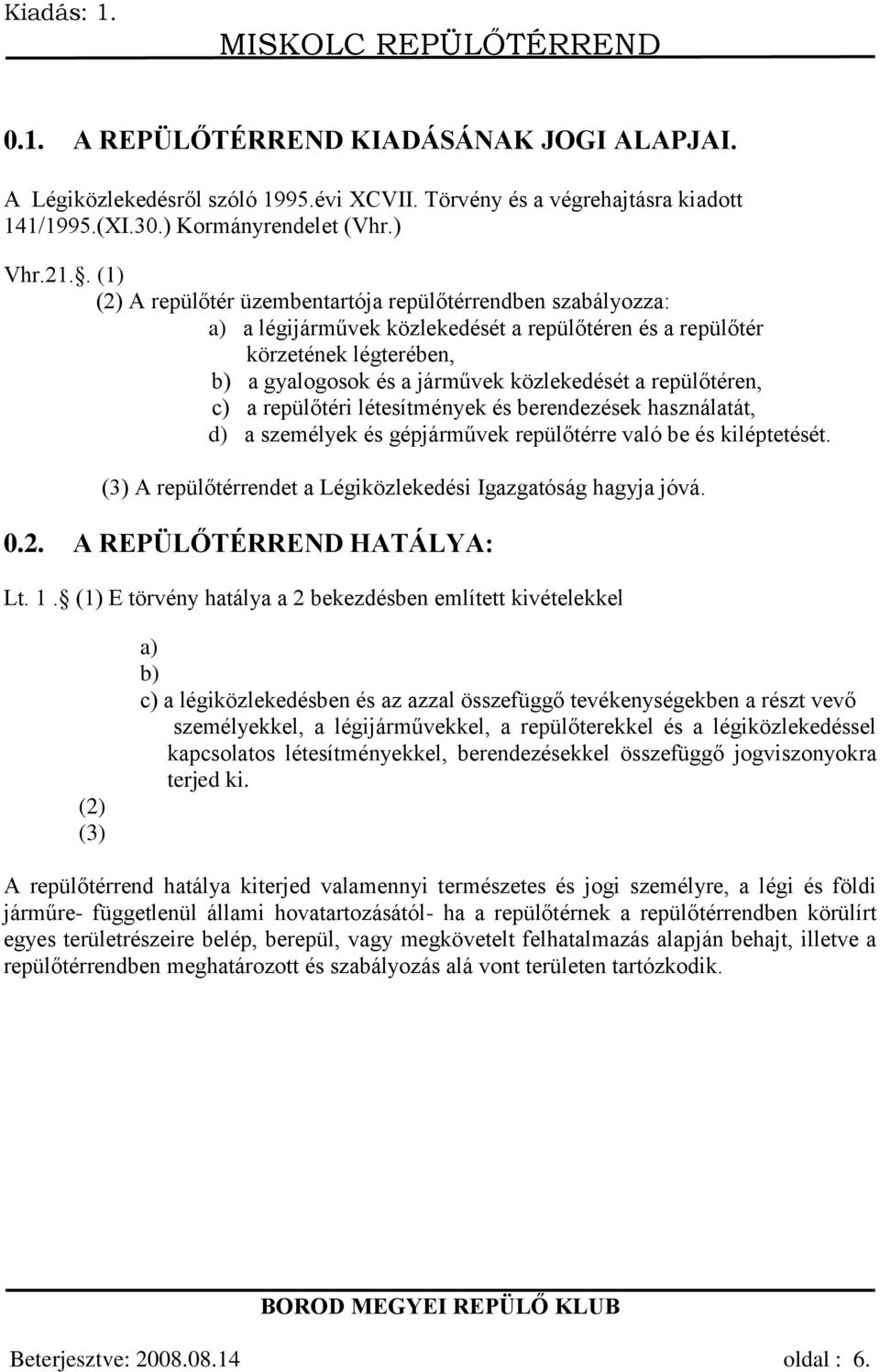

6 0.1. A REPÜLŐTÉRREND KIADÁSÁNAK JOGI ALAPJAI. A Légiközlekedésről szóló 1995.évi XCVII. Törvény és a végrehajtásra kiadott 141/1995.(XI.30.) Kormányrendelet (Vhr.) Vhr.21.. (1) (2) A repülőtér üzembentartója repülőtérrendben szabályozza: a) a légijárművek közlekedését a repülőtéren és a repülőtér körzetének légterében, b) a gyalogosok és a járművek közlekedését a repülőtéren, c) a repülőtéri létesítmények és berendezések használatát, d) a személyek és gépjárművek repülőtérre való be és kiléptetését. (3) A repülőtérrendet a Légiközlekedési Igazgatóság hagyja jóvá A REPÜLŐTÉRREND HATÁLYA: Lt. 1. (1) E törvény hatálya a 2 bekezdésben említett kivételekkel (2) (3) a) b) c) a légiközlekedésben és az azzal összefüggő tevékenységekben a részt vevő személyekkel, a légijárművekkel, a repülőterekkel és a légiközlekedéssel kapcsolatos létesítményekkel, berendezésekkel összefüggő jogviszonyokra terjed ki. A repülőtérrend hatálya kiterjed valamennyi természetes és jogi személyre, a légi és földi járműre- függetlenül állami hovatartozásától- ha a repülőtérnek a repülőtérrendben körülírt egyes területrészeire belép, berepül, vagy megkövetelt felhatalmazás alapján behajt, illetve a repülőtérrendben meghatározott és szabályozás alá vont területen tartózkodik. Beterjesztve: oldal : 6.

7 1.A REPÜLŐTÉR ADATAI 1.1 A REPÜLŐTÉR HELYSÉGNÉV AZONOSÍTÓJA MISKOLC LHMC 1.2. A REPÜLŐTÉR FÖLDRAJZI ADATAI ÉS ÜZEMELTETŐJE AERODROME GEOGRAPHICAL DATA AND ADMINISTRATION ARP koordináták és helye a repülőtéren ARP coordinates and site at AD Távolság és irány a várostól Distance and direction from city Tengerszint feletti magasság Vonatkozási hőmérséklet Elevation/Reference temperature Mágneses eltérés Magnetic variation AD üzemeltető címe AD administration Address, Phone,Fax. Engedélyezett forgalom típusa Approved for Traffic Type Megjegyzés: Remarks: (GPS-WGS-84) 48 o (GPS WGS-84) 020 o º 2,5km Miskolc középpontjától from the centre of Miskolc 390 /119m (Balti) +2,5º kelet +2,5º east Borsod Megyei Repülő Klub, 3501 Miskolc Pf Miskolc, Repülőtéri út 7. Telefon: Telefax: VFR Nappali VFR Day traffic SZOLGÁLATOK ÜZEMIDŐ SERVICES, HOURS OF OPERATION A repülőtér üzemideje Napkeltétől napnyugtáig AD office From sunrise to sunset Vám és határőrség Custom and Sanitary Egészségügyi Health and Sanitary AIS iroda AIS Briefing Office ATS Bejelentő Iroda (ARO) ATS Reporting Office Meteorologiai Hivatal MET Briefing Office 7 ATS (AS AD) Tankolás Fuelling Földi kiszolgálás Handling Őrzésvédelem Security Jégtelenítés De-icing Megjegyzés: Remarks: (AS AD) Beterjesztve: oldal : 7.

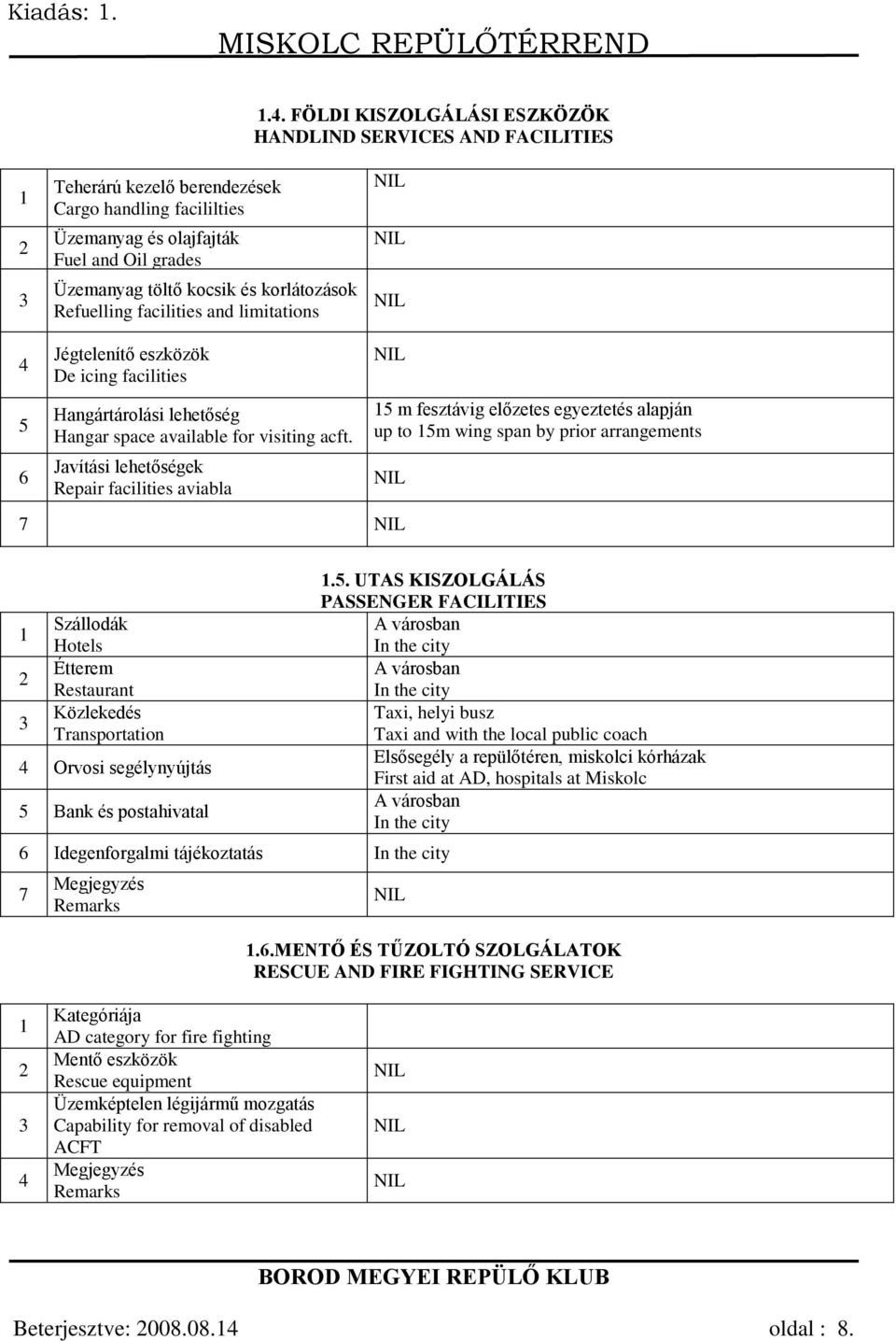

8 1.4. FÖLDI KISZOLGÁLÁSI ESZKÖZÖK HANDLIND SERVICES AND FACILITIES Teherárú kezelő berendezések Cargo handling facililties Üzemanyag és olajfajták Fuel and Oil grades Üzemanyag töltő kocsik és korlátozások Refuelling facilities and limitations Jégtelenítő eszközök De icing facilities Hangártárolási lehetőség Hangar space available for visiting acft. Javítási lehetőségek Repair facilities aviabla 15 m fesztávig előzetes egyeztetés alapján up to 15m wing span by prior arrangements Szállodák Hotels Étterem Restaurant Közlekedés Transportation 4 Orvosi segélynyújtás 5 Bank és postahivatal 6 Idegenforgalmi tájékoztatás In the city 7 Megjegyzés Remarks 1.5. UTAS KISZOLGÁLÁS PASSENGER FACILITIES A városban In the city A városban In the city Taxi, helyi busz Taxi and with the local public coach Elsősegély a repülőtéren, miskolci kórházak First aid at AD, hospitals at Miskolc A városban In the city 1.6.MENTŐ ÉS TŰZOLTÓ SZOLGÁLATOK RESCUE AND FIRE FIGHTING SERVICE Kategóriája AD category for fire fighting Mentő eszközök Rescue equipment Üzemképtelen légijármű mozgatás Capability for removal of disabled ACFT Megjegyzés Remarks Beterjesztve: oldal : 8.

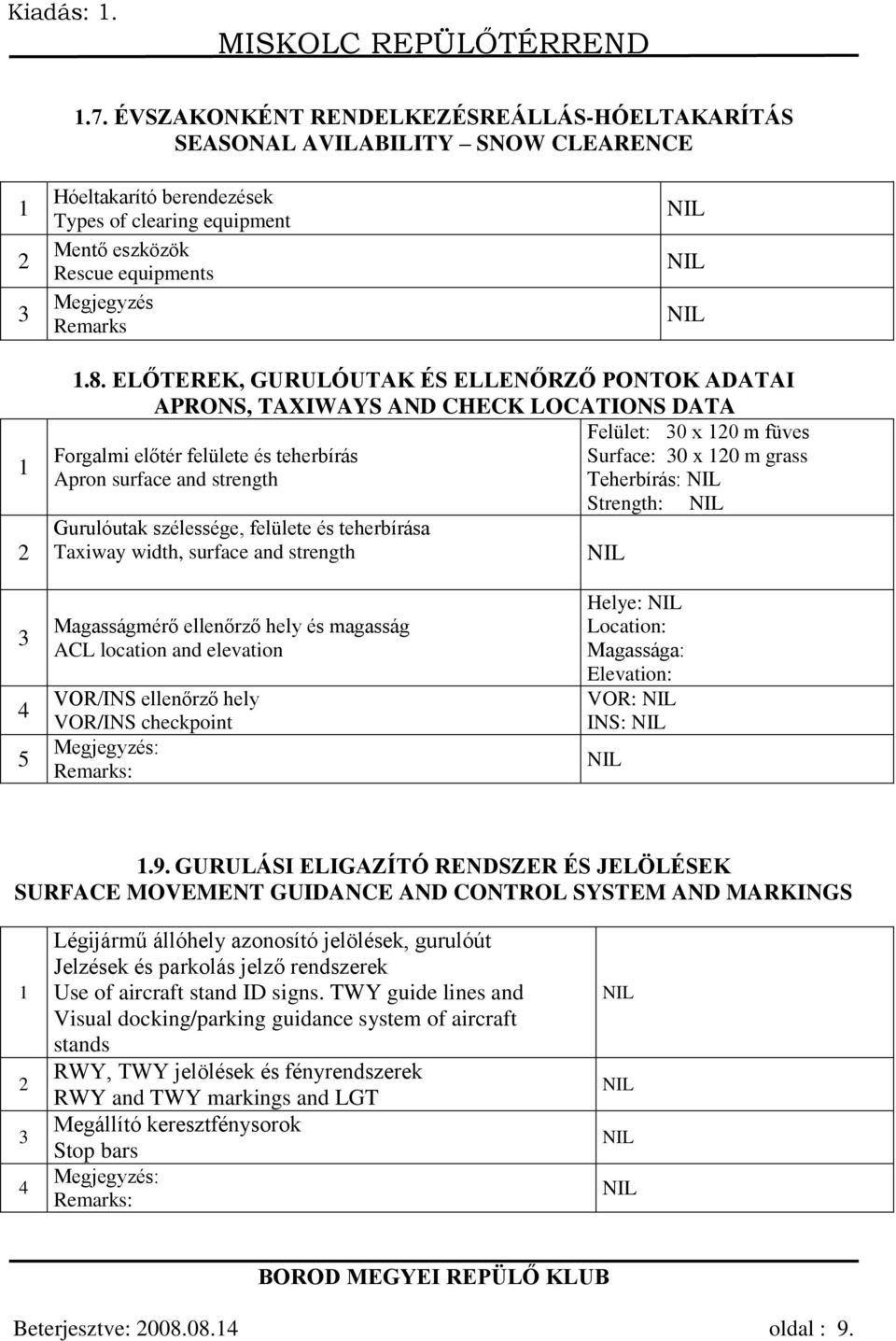

9 1.7. ÉVSZAKONKÉNT RENDELKEZÉSREÁLLÁS-HÓELTAKARÍTÁS SEASONAL AVILABILITY SNOW CLEARENCE Hóeltakarító berendezések Types of clearing equipment Mentő eszközök Rescue equipments Megjegyzés Remarks ELŐTEREK, GURULÓUTAK ÉS ELLENŐRZŐ PONTOK ADATAI APRONS, TAXIWAYS AND CHECK LOCATIONS DATA Felület: 30 x 120 m füves Surface: 30 x 120 m grass Forgalmi előtér felülete és teherbírás Apron surface and strength Gurulóutak szélessége, felülete és teherbírása Taxiway width, surface and strength Teherbírás: Strength: Magasságmérő ellenőrző hely és magasság ACL location and elevation VOR/INS ellenőrző hely VOR/INS checkpoint Megjegyzés: Remarks: Helye: Location: Magassága: Elevation: VOR: INS: 1.9. GURULÁSI ELIGAZÍTÓ RENDSZER ÉS JELÖLÉSEK SURFACE MOVEMENT GUIDANCE AND CONTROL SYSTEM AND MARKINGS Légijármű állóhely azonosító jelölések, gurulóút Jelzések és parkolás jelző rendszerek Use of aircraft stand ID signs. TWY guide lines and Visual docking/parking guidance system of aircraft stands RWY, TWY jelölések és fényrendszerek RWY and TWY markings and LGT Megállító keresztfénysorok Stop bars Megjegyzés: Remarks: Beterjesztve: oldal : 9.

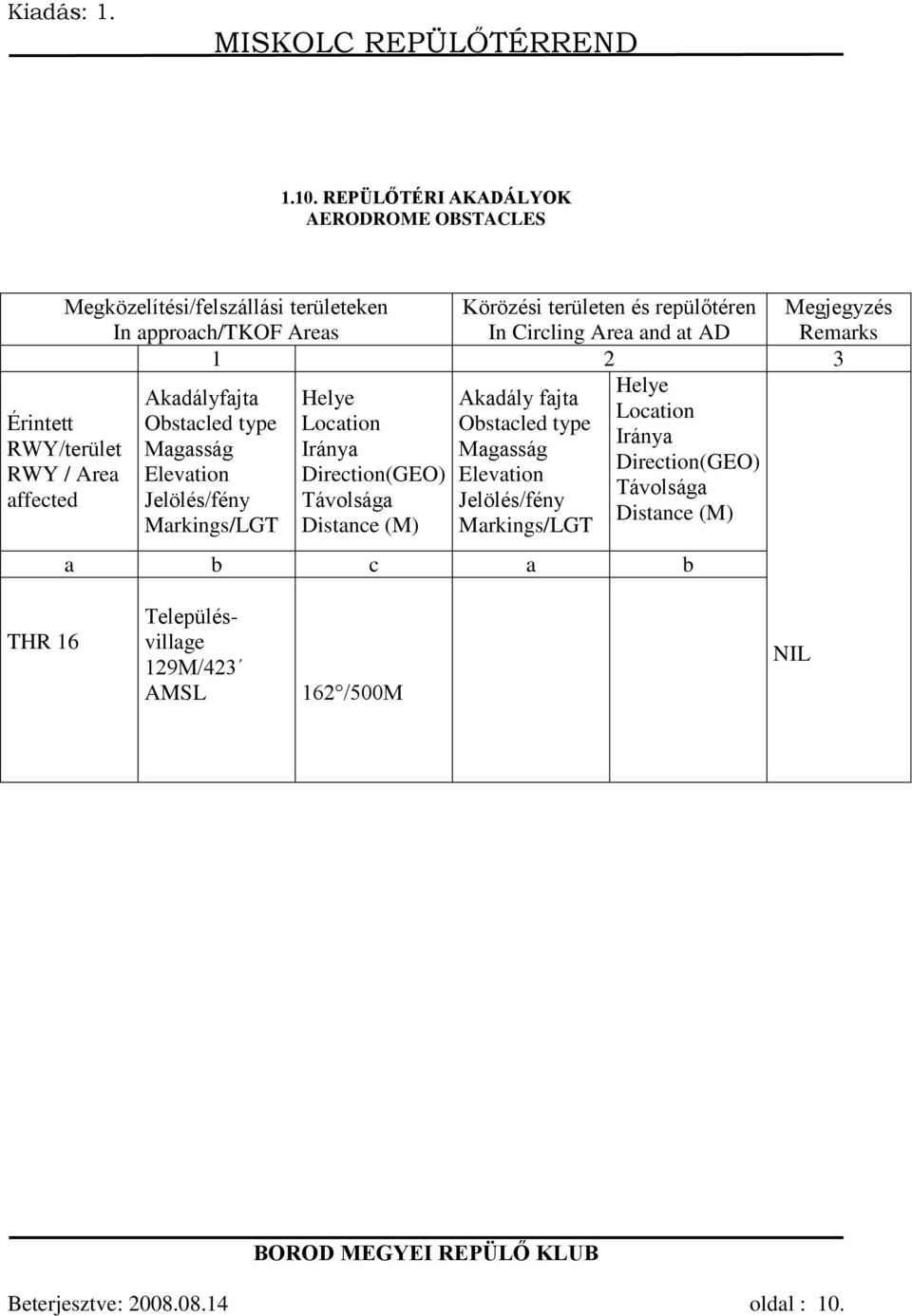

10 1.10. REPÜLŐTÉRI AKADÁLYOK AERODROME OBSTACLES Megközelítési/felszállási területeken In approach/tkof Areas Körözési területen és repülőtéren In Circling Area and at AD Helye Akadályfajta Helye Akadály fajta Location Obstacled type Location Obstacled type Iránya Magasság Iránya Magasság Direction(GEO) Elevation Direction(GEO) Elevation Távolsága Jelölés/fény Távolsága Jelölés/fény Distance (M) Markings/LGT Distance (M) Markings/LGT Érintett RWY/terület RWY / Area affected a b c a b Megjegyzés Remarks THR 16 Településvillage 129M/423 AMSL 162 /500M Beterjesztve: oldal : 10.

11 1.11. NYÚJTOTT METEOROLÓGIAI SZOLGÁLATOK METEOROLOGICAL SERVICE PROVIDED Kiszolgáló meteorológiai hivatal Associated MET Office Üzemidő Hours of operation TAF készítéséért felelős hivatal Érvényességi időszak Office responsible for TAF reparation Periods of validity Leszállási előrejelzés tipusa Kibocsátási időszakok Type of landing forecast Interval of issuance Biztosított eligazítás/konzultáció Briefing/consultation provided Repülési dokumentáció Flight documentation Language(s) Eligazításhoz és konzultációhoz Rendelkezésre álló térképek és egyéb tájékoztatások. Charts and other information available for providing information. Tájékoztatások nyújtására rendelkezésre álló kiegészítő berendezések Supplementary equipment available for providing information Tájékoztatással ellátott ATS egység ATS unit provided with information Egyéb tájékoztatások Additional information OMSZ Repülésmeteorológiai Központ Nat.Met.Service, Aeronautical Meteorological Centre H24 a központban H24 in MET Centre OMSZ Repülésmeteorológiai Központ TAF előzetes kérésre, 9HR (FC) Nat.Met.Service, Aeronautical Meteorological Centre TAF on prior request, 9HR (FC) Konzultáció, repülési dokumentáció és egyéb tájékoztatás telefonon, faxon Consultation, flight documentation and other info via phone or fax Térképek, rövidített nyílt nyelvű szöveg Charts, abbreviated plain language text Magyar/Angol Hungarian/English Térképek, repülőtéri jelentések és előrejelzések EUR, területi előrejelzés, met. Megfigyelés és veszélyjelzés Budapest FIR-re. Charts, aerodrome reports and forecasts about EUR, area forecasts, met. observations and varnings is Budapest FIR. Budapest FIC kérésre Budapest FIC on request Designations RWY NR. Földrajzi és mágneses irány TRUE and MAG BRG FUTÓPÁLYA ADATOK RUNWAY PHISYCAL CHARASTERISTICS Futópálya méretek (M) Dimensions of RWY (M) RWY és teherbírás (PNC) Strength (PNC) and surface of RWY Küszöb koordináták THR koordinates A küszöb tengerszint feletti magassága The height of the THR AMSL ,5 G 800x100 FŰ/Grass ,5 G 800x100 Fű/Grass 390 /119 m (Balti) RWY lejtés SWY méretek CWY méretek Sáv méretek Megjegyzés OFZ Slope of RWY SWY dimensions CWY dimensions Strip dimensions Remarks Beterjesztve: oldal : 11.

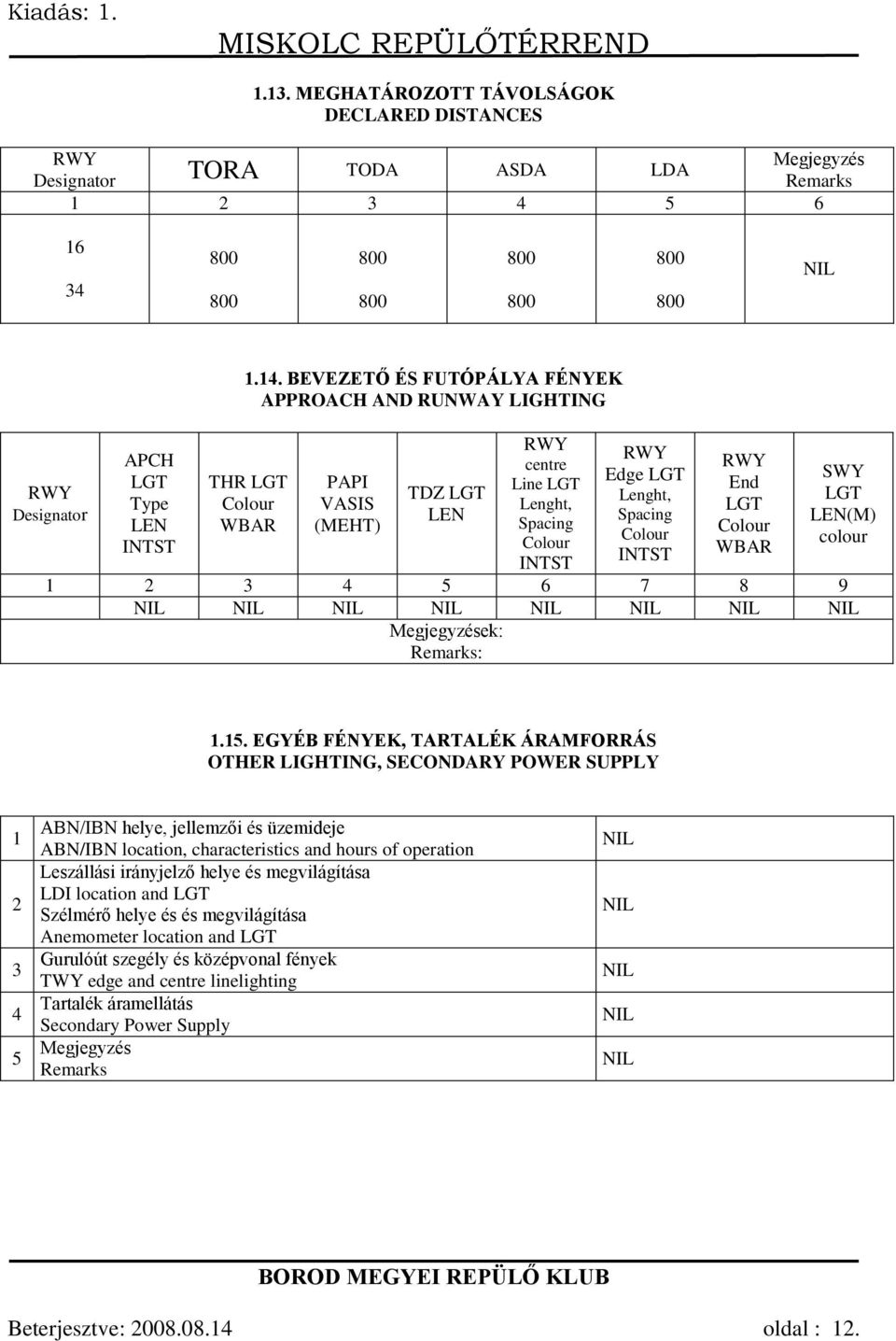

12 1.13. MEGHATÁROZOTT TÁVOLSÁGOK DECLARED DISTANCES RWY Megjegyzés Designator TORA TODA ASDA LDA Remarks RWY Designator APCH LGT Type LEN INTST BEVEZETŐ ÉS FUTÓPÁLYA FÉNYEK APPROACH AND RUNWAY LIGHTING THR LGT Colour WBAR PAPI VASIS (MEHT) TDZ LGT LEN RWY centre Line LGT Lenght, Spacing Colour INTST RWY Edge LGT Lenght, Spacing Colour INTST RWY End LGT Colour WBAR SWY LGT LEN(M) colour Megjegyzések: Remarks: EGYÉB FÉNYEK, TARTALÉK ÁRAMFORRÁS OTHER LIGHTING, SECONDARY POWER SUPPLY ABN/IBN helye, jellemzői és üzemideje ABN/IBN location, characteristics and hours of operation Leszállási irányjelző helye és megvilágítása LDI location and LGT Szélmérő helye és és megvilágítása Anemometer location and LGT Gurulóút szegély és középvonal fények TWY edge and centre linelighting Tartalék áramellátás Secondary Power Supply Megjegyzés Remarks Beterjesztve: oldal : 12.

13 1.16. HELIKOPTER FOGADÓ TERÜLET HELIKOPTER ALIHTING AREA 1 Coordinates TLOF or THR of FATO N TLOF és/vagy FATO tengerszint feletti magasság M/FT TLOF and/or FATO elevation M/FT TLOF és FATO terület méretei, felülete, teherbírása, jelölései TLOF and FATO area dimensions, surface, strength, marking A FATO földrajzi és mágneses irányszöge True and MAG BRG of FATO Rendelkezésre álló meghatározott távolságok Declared distances available APP és FATO fények APP and FATO lighting Megjegyzés Remark 390 /119M 30 x 30 beton Rectangle 30 x 30 concrete Neve és oldalhatárai Designations and lateral limits Függőleges határok Vertical limits Légtér osztály Airspace class ATS egység hívójele ATS unit call sign Nyelv/Language Átváltási magasság Trasition altitude Megjegyzés Remark ATS LÉGTÉR ATS AIRSPACE MISKOLC INFO HUN6EN 7000 AMSL Szolgálat Service designation AFIS ATS ÖSSZEKÖTTETÉSI BERENDEZÉSEK ÉS ÜZEMIDŐK ATS COMMUNICATION FACILITIES AND OPERATIOAL HOURS Üzemidő Antenna helye Hívójel Frekvencia Hours of Antenna location Call sign Frequency operation (WGS 84) s Megjegyzés Remarks MISKOLC 48 o N (GPS) 132,200 AS AD INFO 020 o E (GPS) WGS-84 Beterjesztve: oldal : 13.

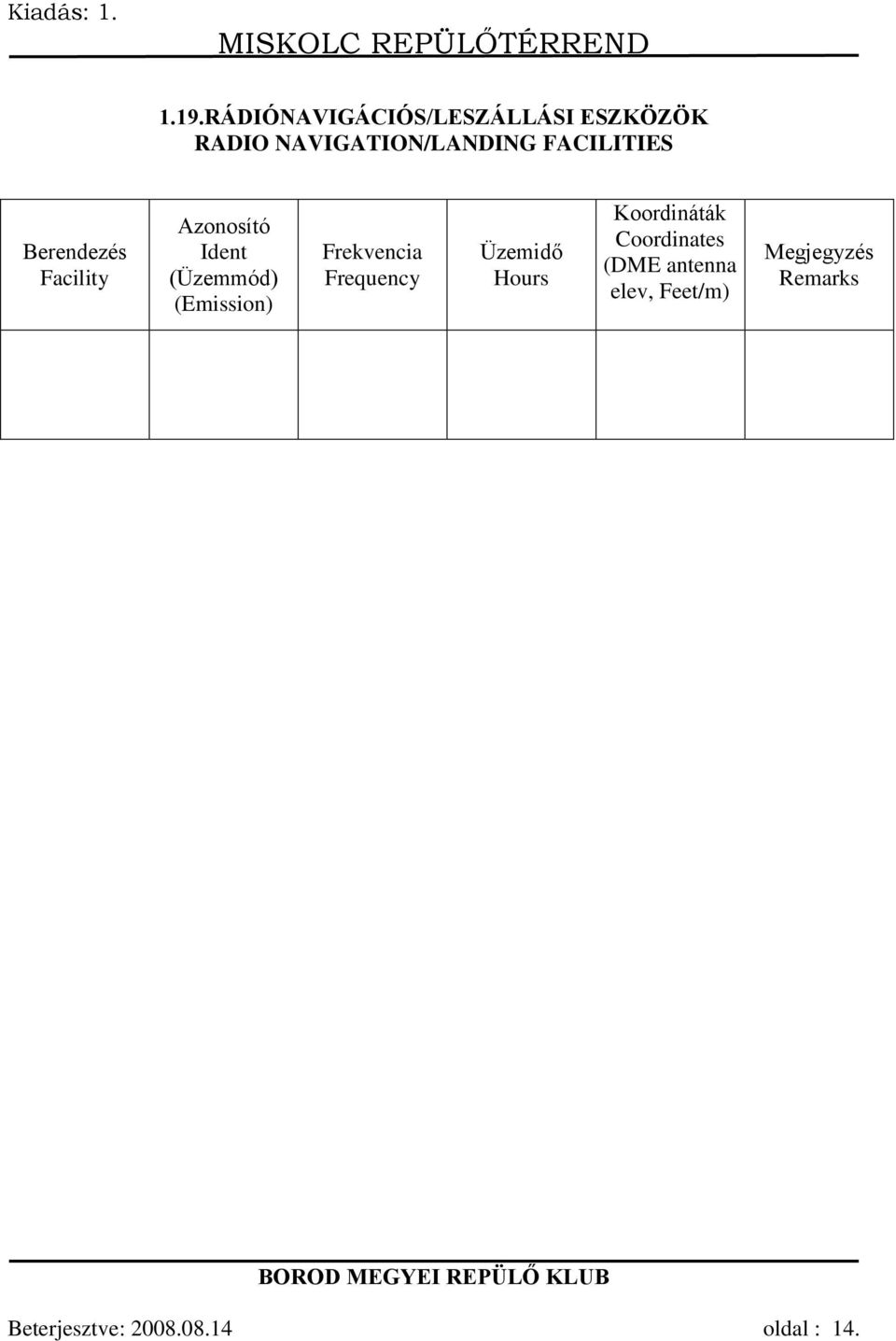

14 1.19.RÁDIÓNAVIGÁCIÓS/LESZÁLLÁSI ESZKÖZÖK RADIO NAVIGATION/LANDING FACILITIES Berendezés Facility Azonosító Ident (Üzemmód) (Emission) Frekvencia Frequency Üzemidő Hours Koordináták Coordinates (DME antenna elev, Feet/m) Megjegyzés Remarks Beterjesztve: oldal : 14.

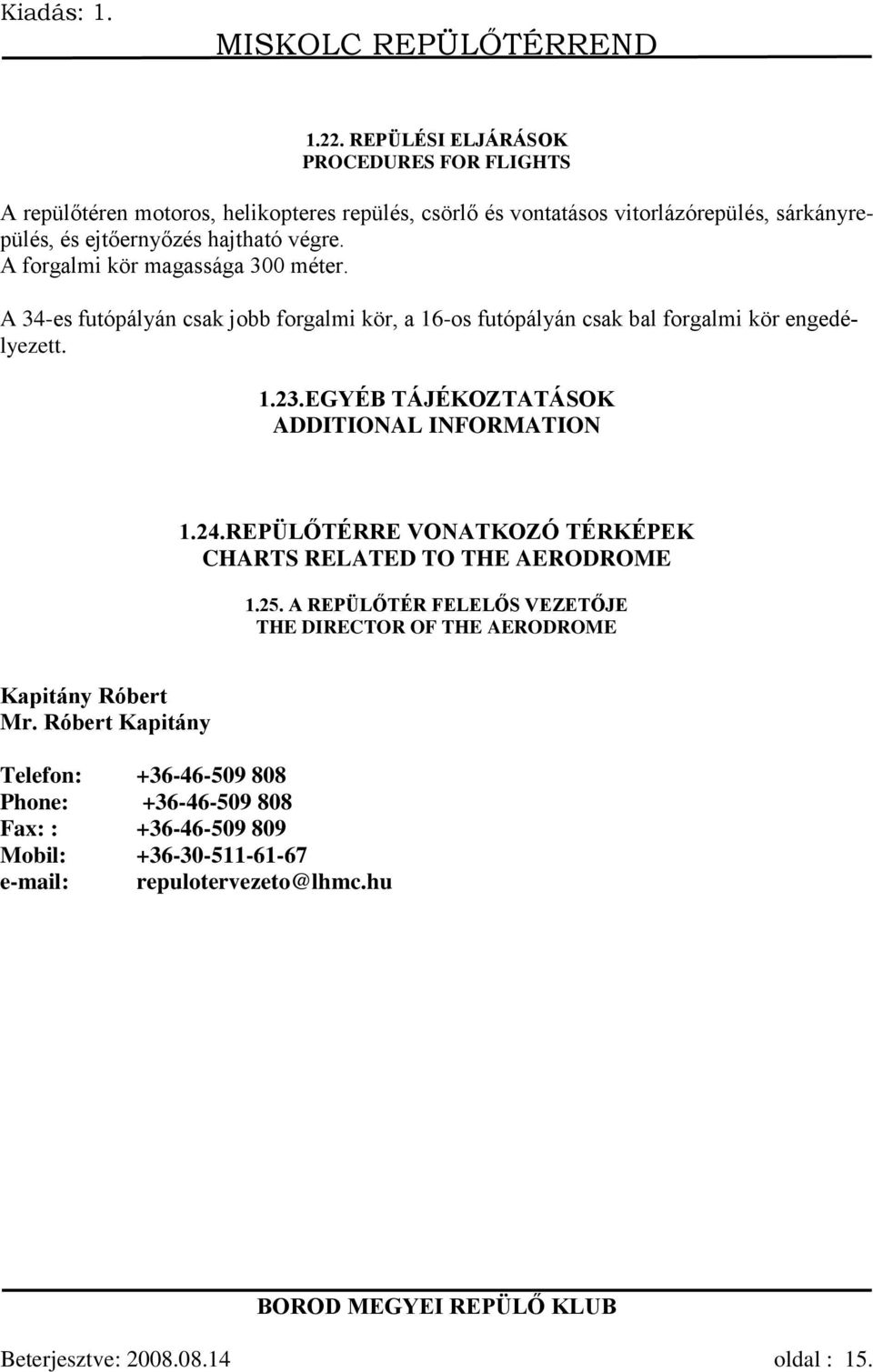

15 1.22. REPÜLÉSI ELJÁRÁSOK PROCEDURES FOR FLIGHTS A repülőtéren motoros, helikopteres repülés, csörlő és vontatásos vitorlázórepülés, sárkányrepülés, és ejtőernyőzés hajtható végre. A forgalmi kör magassága 300 méter. A 34-es futópályán csak jobb forgalmi kör, a 16-os futópályán csak bal forgalmi kör engedélyezett EGYÉB TÁJÉKOZTATÁSOK ADDITIONAL INFORMATION 1.24.REPÜLŐTÉRRE VONATKOZÓ TÉRKÉPEK CHARTS RELATED TO THE AERODROME A REPÜLŐTÉR FELELŐS VEZETŐJE THE DIRECTOR OF THE AERODROME Kapitány Róbert Mr. Róbert Kapitány Telefon: Phone: Fax: : Mobil: repulotervezeto@lhmc.hu Beterjesztve: oldal : 15.

16 II.FEJEZET A repülőtér és létesítményeinek használati rendje Beterjesztve: oldal : 16.

17 2.Fejezet 2.1. LÉGI JÁRMŰVEK KÖZLEKEDÉSE A REPÜLŐTÉREN Légi járművel motorindítást, valamint földi mozgást, kizárólag a repülőtéren működő ATS szolgálattal felvett kétoldali rádiókapcsolat megléte esetén lehet végrehajtani. A légi járművek mozgása lehet: érkező induló helyi mozgást végző. Helyi mozgást végző légijárművek Helyi mozgást végző légi járművek mozgásuk során állóhelyre, nyűgözőhelyre, üzemanyag töltőhelyre gurulással, továbbá helikopterek légi gurulással történik. Hangárba és hangárból történő légi jármű mozgatás csak álló hajtóművel történhet. Vitorlázó repülőgépek földi mozgatása emberi erővel vagy vontató gépjárművel is történhet. A vitorlázó repülőgépet mozgató gépkocsinak (amennyiben nem tartozik a repülőtér üzeméhez) a repülőtér vezetőjétől külön engedéllyel kell rendelkeznie. Vitorlázó repülőgépek földi mozgatása során a repülőtér forgalma nem zavarható és nem akadályozható. Légi járművek gurulása a futópályán maximum 30 km/órás, az előtéren maximum 5 km/órás sebességgel történhet. Mentőhelikopter tárolás a nagyhangár előtt Indulási iránya 250 o Érkezése 70 o Beterjesztve: oldal : 17.

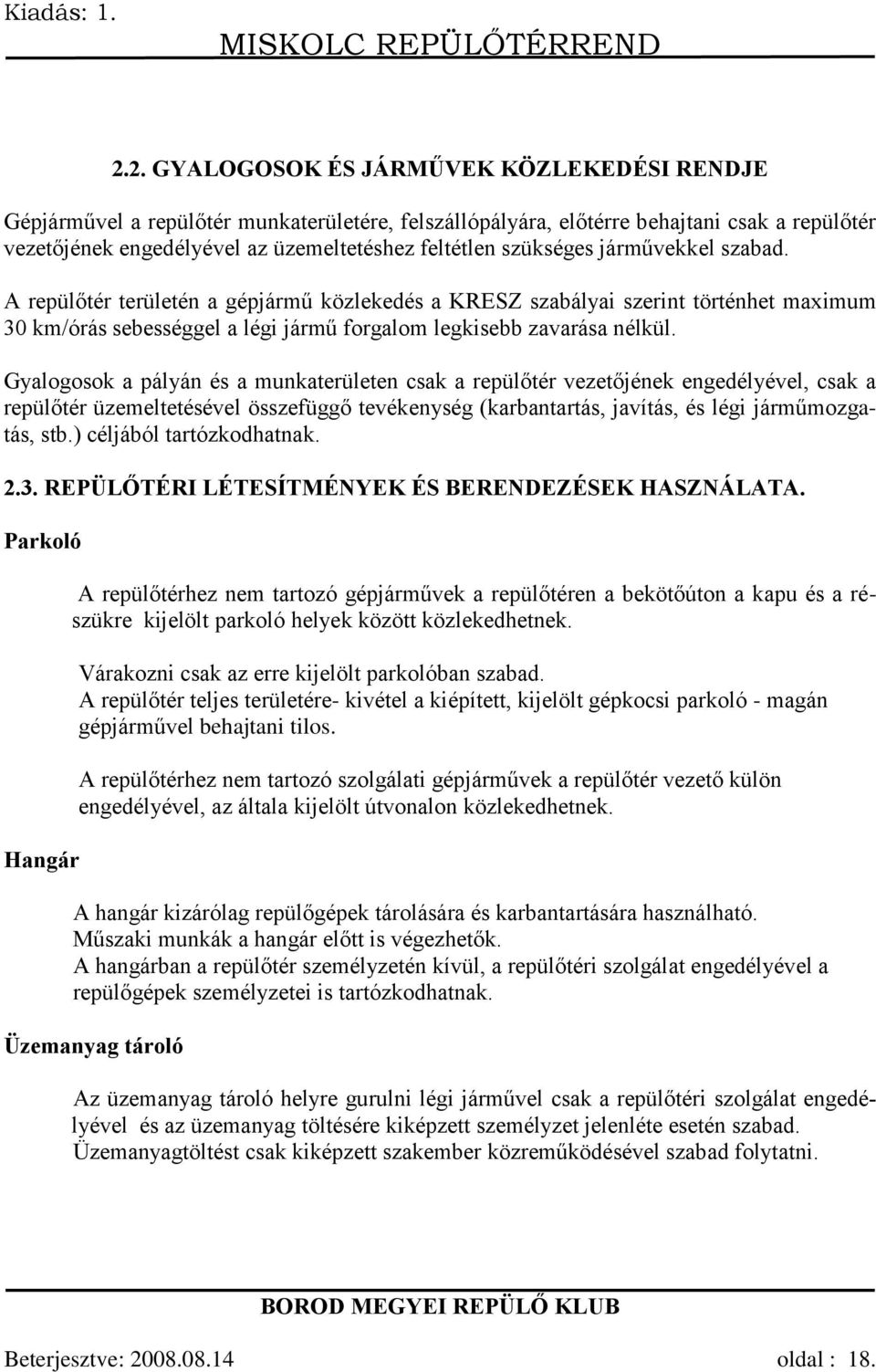

18 2.2. GYALOGOSOK ÉS JÁRMŰVEK KÖZLEKEDÉSI RENDJE Gépjárművel a repülőtér munkaterületére, felszállópályára, előtérre behajtani csak a repülőtér vezetőjének engedélyével az üzemeltetéshez feltétlen szükséges járművekkel szabad. A repülőtér területén a gépjármű közlekedés a KRESZ szabályai szerint történhet maximum 30 km/órás sebességgel a légi jármű forgalom legkisebb zavarása nélkül. Gyalogosok a pályán és a munkaterületen csak a repülőtér vezetőjének engedélyével, csak a repülőtér üzemeltetésével összefüggő tevékenység (karbantartás, javítás, és légi járműmozgatás, stb.) céljából tartózkodhatnak REPÜLŐTÉRI LÉTESÍTMÉNYEK ÉS BERENDEZÉSEK HASZNÁLATA. Parkoló Hangár A repülőtérhez nem tartozó gépjárművek a repülőtéren a bekötőúton a kapu és a részükre kijelölt parkoló helyek között közlekedhetnek. Várakozni csak az erre kijelölt parkolóban szabad. A repülőtér teljes területére- kivétel a kiépített, kijelölt gépkocsi parkoló - magán gépjárművel behajtani tilos. A repülőtérhez nem tartozó szolgálati gépjárművek a repülőtér vezető külön engedélyével, az általa kijelölt útvonalon közlekedhetnek. A hangár kizárólag repülőgépek tárolására és karbantartására használható. Műszaki munkák a hangár előtt is végezhetők. A hangárban a repülőtér személyzetén kívül, a repülőtéri szolgálat engedélyével a repülőgépek személyzetei is tartózkodhatnak. Üzemanyag tároló Az üzemanyag tároló helyre gurulni légi járművel csak a repülőtéri szolgálat engedélyével és az üzemanyag töltésére kiképzett személyzet jelenléte esetén szabad. Üzemanyagtöltést csak kiképzett szakember közreműködésével szabad folytatni. Beterjesztve: oldal : 18.

19 2.5.TÉRKÉPEK Beterjesztve: oldal : 19.

20 Beterjesztve: oldal : 20.

21 2.sz.melléklet Miskolc Repülőtér 3.sz.melléklet Adatlap a repülőtérre telepített rádió-berendezésekről: Állomás: 16 Miskolc Telepítés neme: Hívójele: Üzemmód: Adás frekvencia: Fix Miskolc Info A3 132,20 MHz Vételi frekvencia: Tartalék: - 132,20 MHz IPARI TERÜLET IPARI TERÜLET IPARI TERÜLET Szolgálati ideje: Igény szerint 34 Beterjesztve: oldal : 21.

22 3.sz.melléklet Adatlap a repülőtérre telepített rádió-berendezésekről: Állomás: Telepítés neme: Hívójele: Üzemmód: Adás frekvencia: Vételi frekvencia: Miskolc Fix Miskolc Info A3 132,20 MHz 132,20 MHz Tartalék: - Szolgálati ideje: Igény szerint Beterjesztve: oldal : 22.

23 5.sz. melléklet Beterjesztve: oldal : 23.

24 A Miskolci Repülőtér 5 km-es körzete Beterjesztve: oldal : 24.
