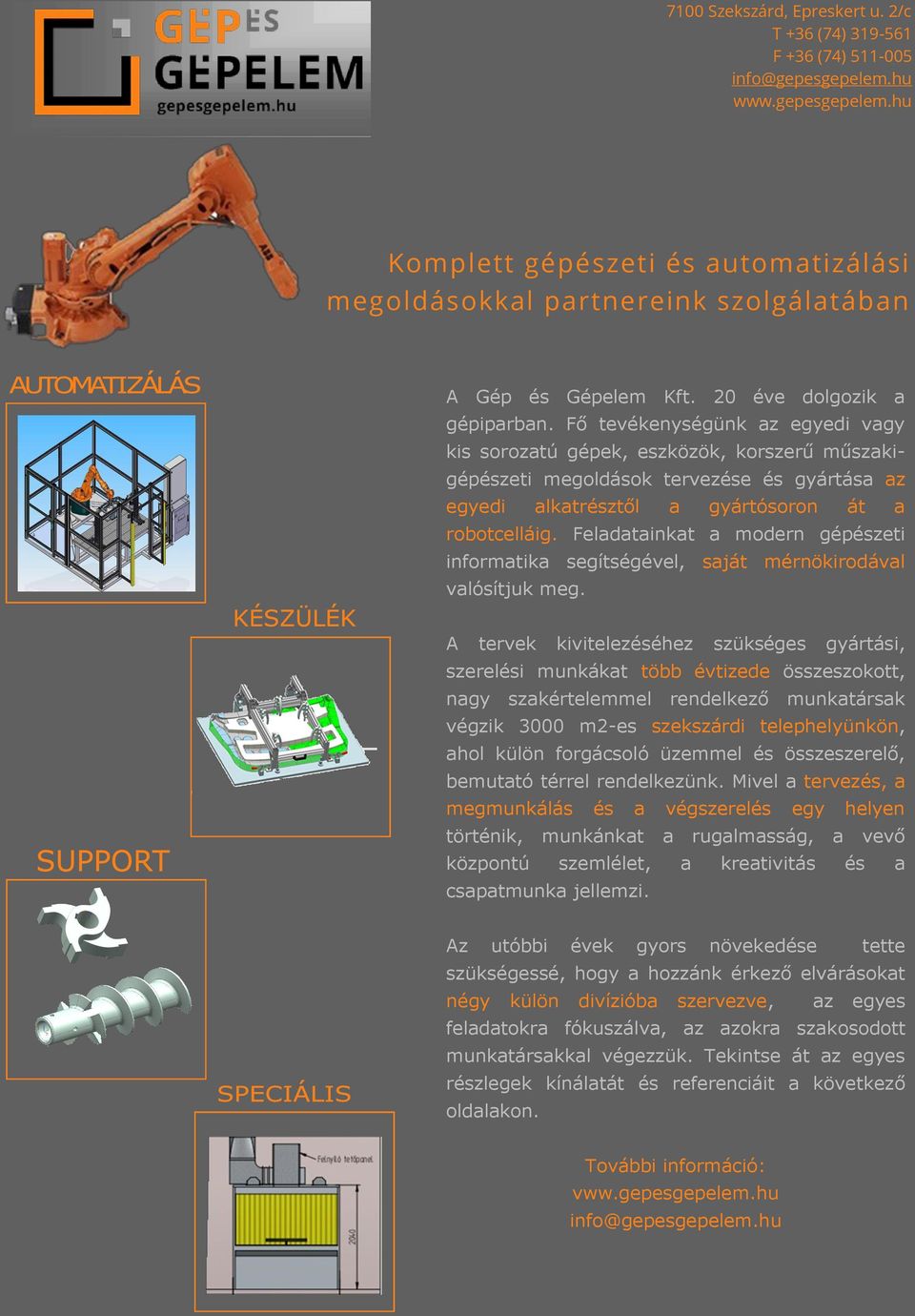

1 Komplett gépészeti és automatizálási megoldásokkal partnereink szolgálatában A Gép és Gépelem Kft. 20 éve dolgozik a gépiparban. Fő tevékenységünk az egyedi vagy kis sorozatú gépek, eszközök, korszerű műszakigépészeti megoldások tervezése és gyártása az egyedi alkatrésztől a gyártósoron át a robotcelláig. Feladatainkat a modern gépészeti informatika segítségével, saját mérnökirodával valósítjuk meg. A tervek kivitelezéséhez szükséges gyártási, szerelési munkákat több évtizede összeszokott, nagy szakértelemmel rendelkező munkatársak végzik 3000 m2-es szekszárdi telephelyünkön, ahol külön forgácsoló üzemmel és összeszerelő, bemutató térrel rendelkezünk. Mivel a tervezés, a megmunkálás és a végszerelés egy helyen történik, munkánkat a rugalmasság, a vevő központú szemlélet, a kreativitás és a csapatmunka jellemzi. Az utóbbi évek gyors növekedése tette szükségessé, hogy a hozzánk érkező elvárásokat négy külön divízióba szervezve, az egyes feladatokra fókuszálva, az azokra szakosodott munkatársakkal végezzük. Tekintse át az egyes részlegek kínálatát és referenciáit a következő oldalakon. További információ: vww.gepesgepelem.hu

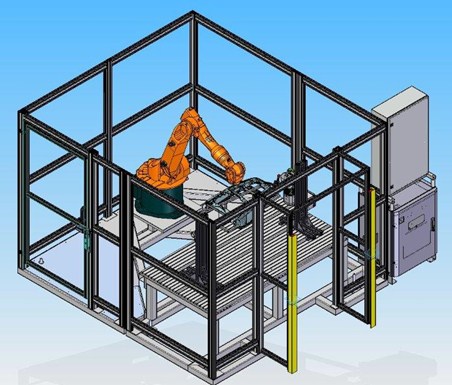

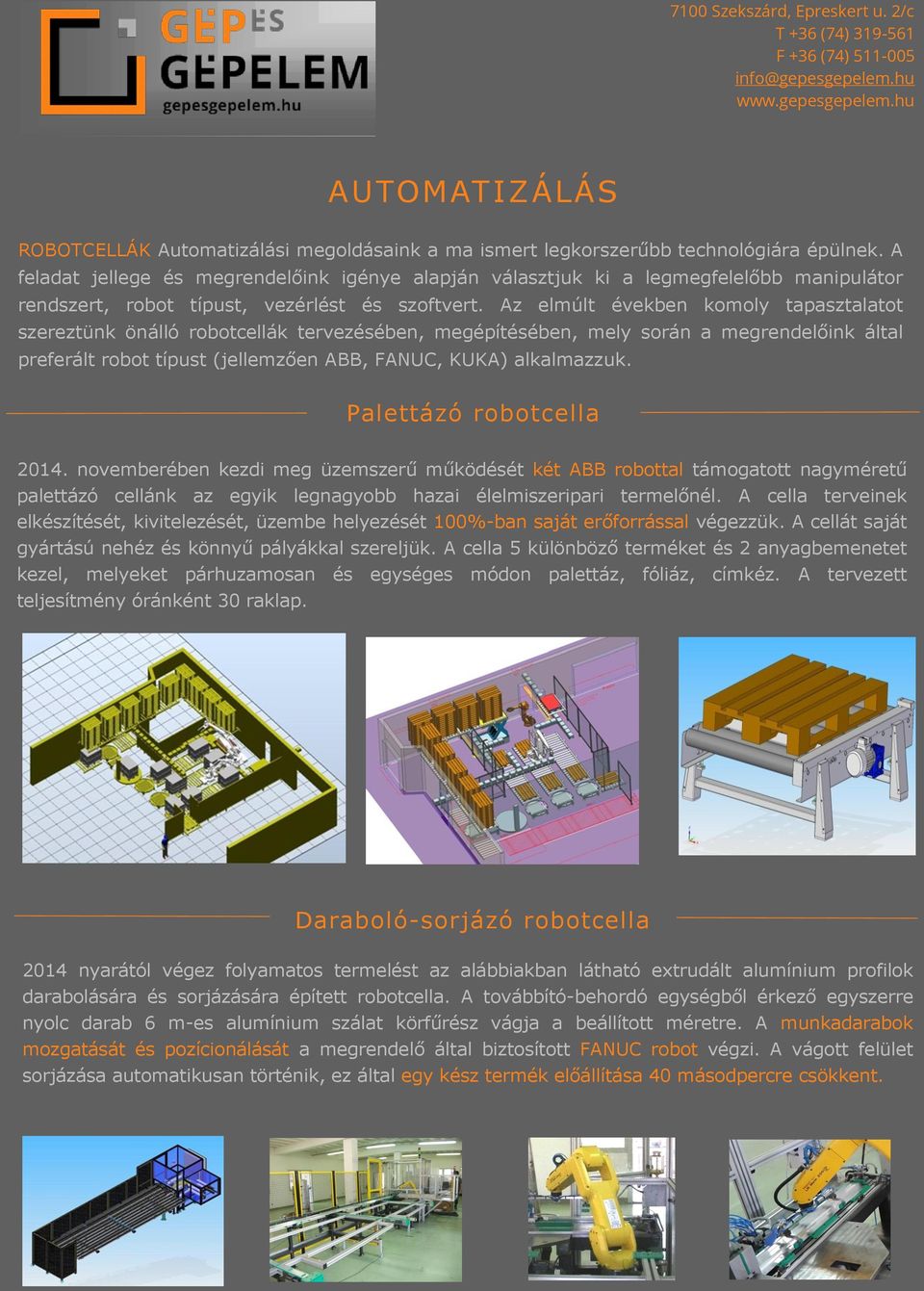

2 AUTOMATIZÁLÁS ROBOTCELLÁK Automatizálási megoldásaink a ma ismert legkorszerűbb technológiára épülnek. A feladat jellege és megrendelőink igénye alapján választjuk ki a legmegfelelőbb manipulátor rendszert, robot típust, vezérlést és szoftvert. Az elmúlt években komoly tapasztalatot szereztünk önálló robotcellák tervezésében, megépítésében, mely során a megrendelőink által preferált robot típust (jellemzően ABB, FANUC, KUKA) alkalmazzuk. Palettázó robotcella novemberében kezdi meg üzemszerű működését két ABB robottal támogatott nagyméretű palettázó cellánk az egyik legnagyobb hazai élelmiszeripari termelőnél. A cella terveinek elkészítését, kivitelezését, üzembe helyezését 100%-ban saját erőforrással végezzük. A cellát saját gyártású nehéz és könnyű pályákkal szereljük. A cella 5 különböző terméket és 2 anyagbemenetet kezel, melyeket párhuzamosan és egységes módon palettáz, fóliáz, címkéz. A tervezett teljesítmény óránként 30 raklap. Daraboló-sorjázó robotcella 2014 nyarától végez folyamatos termelést az alábbiakban látható extrudált alumínium profilok darabolására és sorjázására épített robotcella. A továbbító-behordó egységből érkező egyszerre nyolc darab 6 m-es alumínium szálat körfűrész vágja a beállított méretre. A munkadarabok mozgatását és pozícionálását a megrendelő által biztosított FANUC robot végzi. A vágott felület sorjázása automatikusan történik, ez által egy kész termék előállítása 40 másodpercre csökkent.

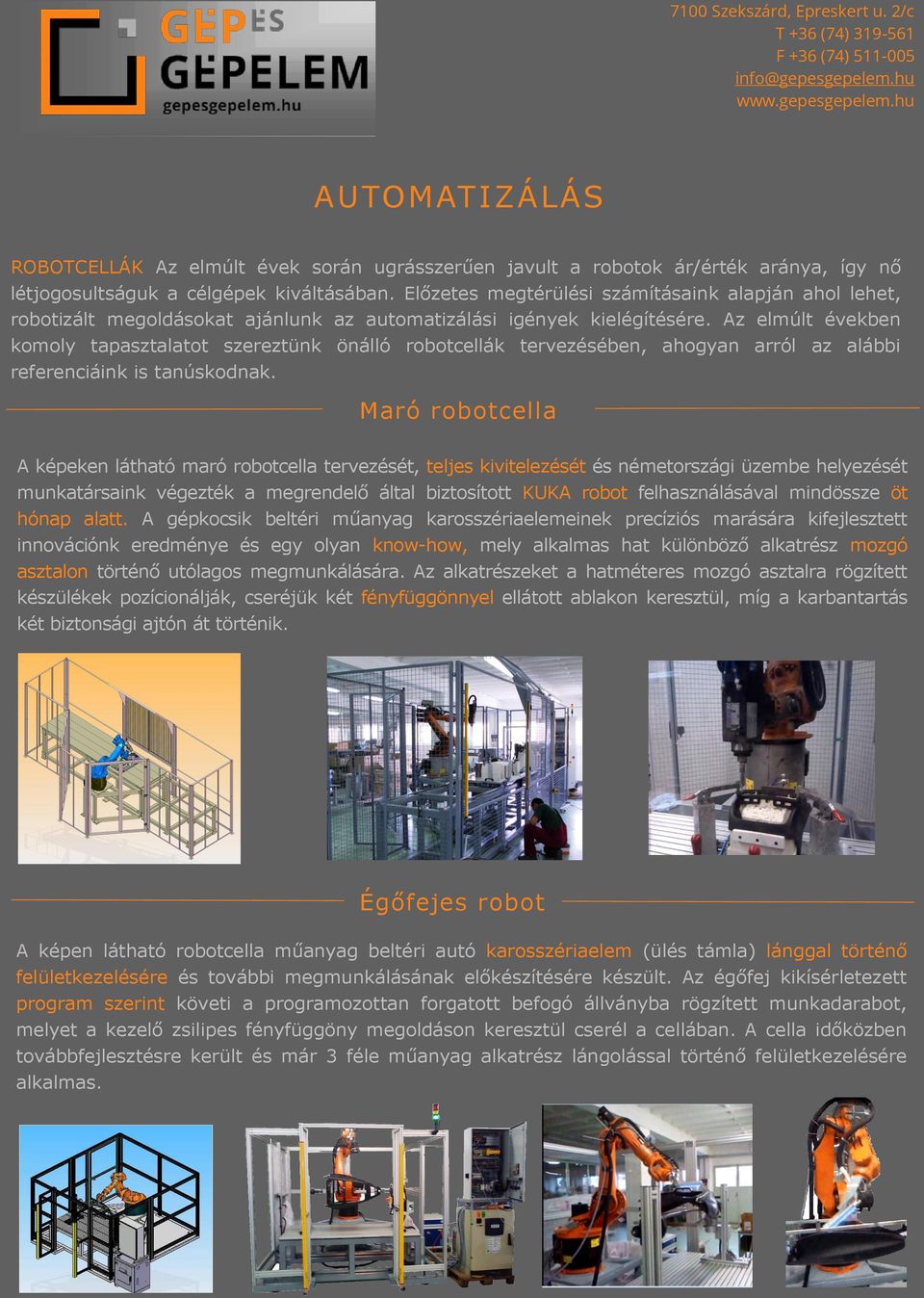

3 AUTOMATIZÁLÁS ROBOTCELLÁK Az elmúlt évek során ugrásszerűen javult a robotok ár/érték aránya, így nő létjogosultságuk a célgépek kiváltásában. Előzetes megtérülési számításaink alapján ahol lehet, robotizált megoldásokat ajánlunk az automatizálási igények kielégítésére. Az elmúlt években komoly tapasztalatot szereztünk önálló robotcellák tervezésében, ahogyan arról az alábbi referenciáink is tanúskodnak. Maró robotcella A képeken látható maró robotcella tervezését, teljes kivitelezését és németországi üzembe helyezését munkatársaink végezték a megrendelő által biztosított KUKA robot felhasználásával mindössze öt hónap alatt. A gépkocsik beltéri műanyag karosszériaelemeinek precíziós marására kifejlesztett innovációnk eredménye és egy olyan know-how, mely alkalmas hat különböző alkatrész mozgó asztalon történő utólagos megmunkálására. Az alkatrészeket a hatméteres mozgó asztalra rögzített készülékek pozícionálják, cseréjük két fényfüggönnyel ellátott ablakon keresztül, míg a karbantartás két biztonsági ajtón át történik. Égőfejes robot A képen látható robotcella műanyag beltéri autó karosszériaelem (ülés támla) lánggal történő felületkezelésére és további megmunkálásának előkészítésére készült. Az égőfej kikísérletezett program szerint követi a programozottan forgatott befogó állványba rögzített munkadarabot, melyet a kezelő zsilipes fényfüggöny megoldáson keresztül cserél a cellában. A cella időközben továbbfejlesztésre került és már 3 féle műanyag alkatrész lángolással történő felületkezelésére alkalmas.

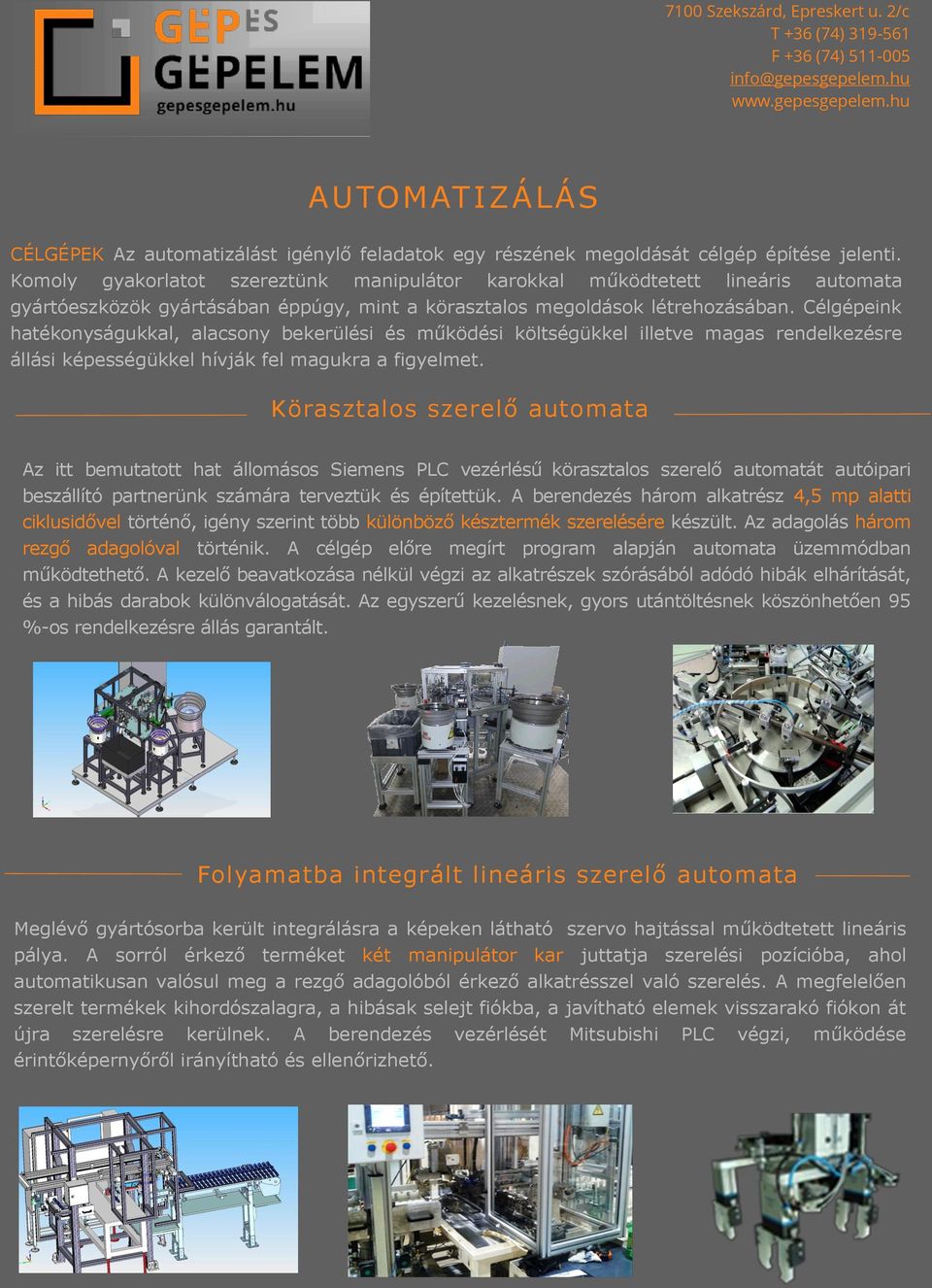

4 AUTOMATIZÁLÁS CÉLGÉPEK Az automatizálást igénylő feladatok egy részének megoldását célgép építése jelenti. Komoly gyakorlatot szereztünk manipulátor karokkal működtetett lineáris automata gyártóeszközök gyártásában éppúgy, mint a körasztalos megoldások létrehozásában. Célgépeink hatékonyságukkal, alacsony bekerülési és működési költségükkel illetve magas rendelkezésre állási képességükkel hívják fel magukra a figyelmet. Körasztalos szerelő automata Az itt bemutatott hat állomásos Siemens PLC vezérlésű körasztalos szerelő automatát autóipari beszállító partnerünk számára terveztük és építettük. A berendezés három alkatrész 4,5 mp alatti ciklusidővel történő, igény szerint több különböző késztermék szerelésére készült. Az adagolás három rezgő adagolóval történik. A célgép előre megírt program alapján automata üzemmódban működtethető. A kezelő beavatkozása nélkül végzi az alkatrészek szórásából adódó hibák elhárítását, és a hibás darabok különválogatását. Az egyszerű kezelésnek, gyors utántöltésnek köszönhetően 95 %-os rendelkezésre állás garantált. Folyamatba integrált lineáris szerelő automata Meglévő gyártósorba került integrálásra a képeken látható szervo hajtással működtetett lineáris pálya. A sorról érkező terméket két manipulátor kar juttatja szerelési pozícióba, ahol automatikusan valósul meg a rezgő adagolóból érkező alkatrésszel való szerelés. A megfelelően szerelt termékek kihordószalagra, a hibásak selejt fiókba, a javítható elemek visszarakó fiókon át újra szerelésre kerülnek. A berendezés vezérlését Mitsubishi PLC végzi, működése érintőképernyőről irányítható és ellenőrizhető.

5 AUTOMATIZÁLÁS Automata hosszmérő berendezés Az alábbiakban bemutatott automata hosszmérő berendezés a tömlő minőségének ellenőrzését teszi lehetővé. Feladata, hogy adott hosszúságú tömlőt tekercseljen fel, miközben figyeli, hogy a tekercs mennyi és milyen hosszúságú darabokból épül fel. Eközben lehetőség van a termék vizuális ellenőrzésére is. A berendezés vezérlését PLC végzi, kezelése érintőképernyős felületen történik. Automata csévélő berendezés Az itt látható berendezés műanyag szál dobra történő felcsévélésére készült. Az egyenletes szálfeszességet és szakadásmentességet mechanikus nyomatékfigyelő és szálfigyelő szenzor biztosítja. A felcsévélés sebességét a vezérlőszekrényen lévő potméterrel, a szálvezetés sebességét a felcsévélőn lévő variátor kézi kerekével lehet beállítani.

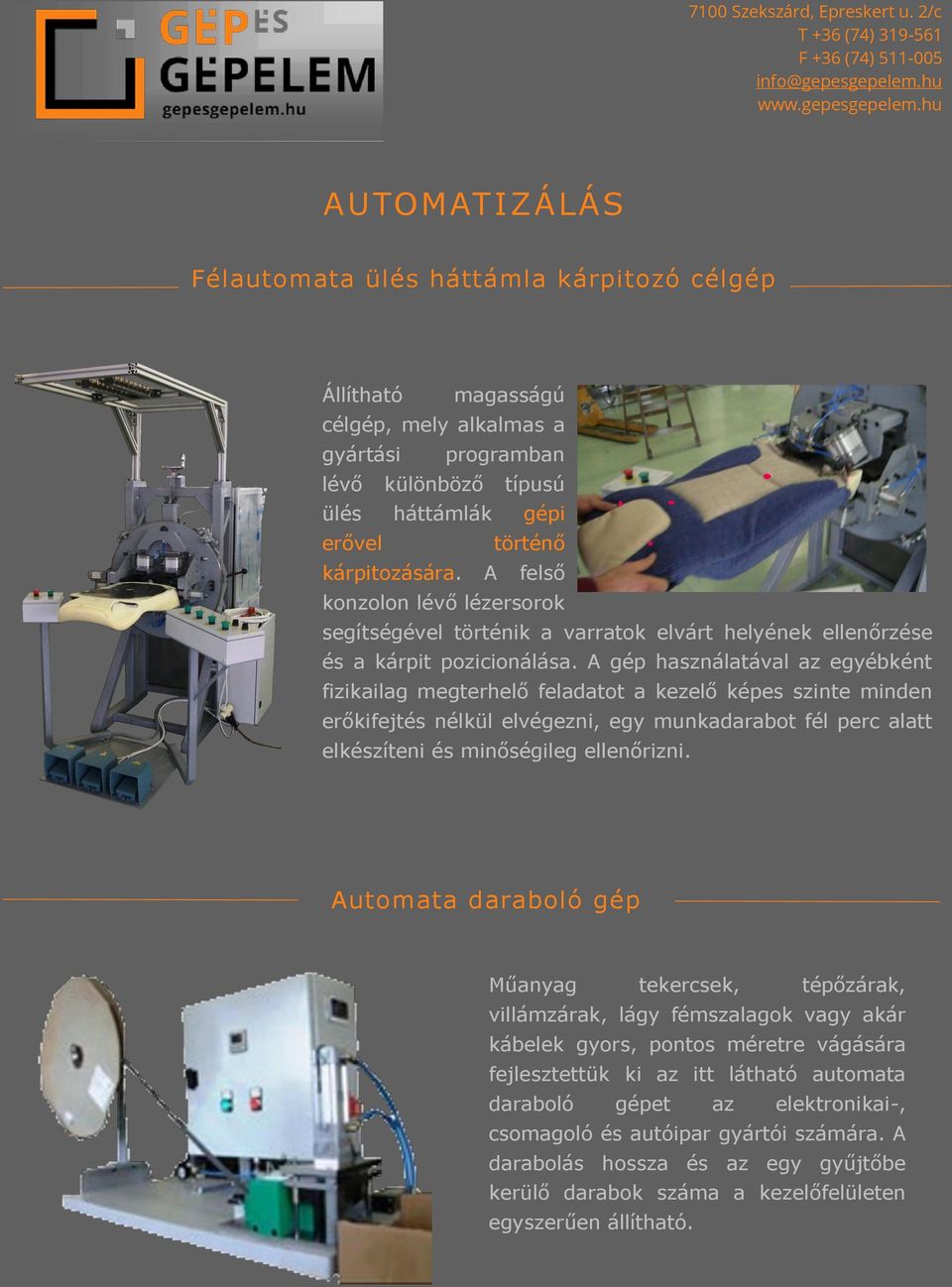

6 AUTOMATIZÁLÁS Félautomata ülés háttámla kárpitozó célgép Állítható magasságú célgép, mely alkalmas a gyártási programban lévő különböző típusú ülés háttámlák gépi erővel történő kárpitozására. A felső konzolon lévő lézersorok segítségével történik a varratok elvárt helyének ellenőrzése és a kárpit pozicionálása. A gép használatával az egyébként fizikailag megterhelő feladatot a kezelő képes szinte minden erőkifejtés nélkül elvégezni, egy munkadarabot fél perc alatt elkészíteni és minőségileg ellenőrizni. Automata daraboló gép Műanyag tekercsek, tépőzárak, villámzárak, lágy fémszalagok vagy akár kábelek gyors, pontos méretre vágására fejlesztettük ki az itt látható automata daraboló gépet az elektronikai-, csomagoló és autóipar gyártói számára. A darabolás hossza és az egy gyűjtőbe kerülő darabok száma a kezelőfelületen egyszerűen állítható.

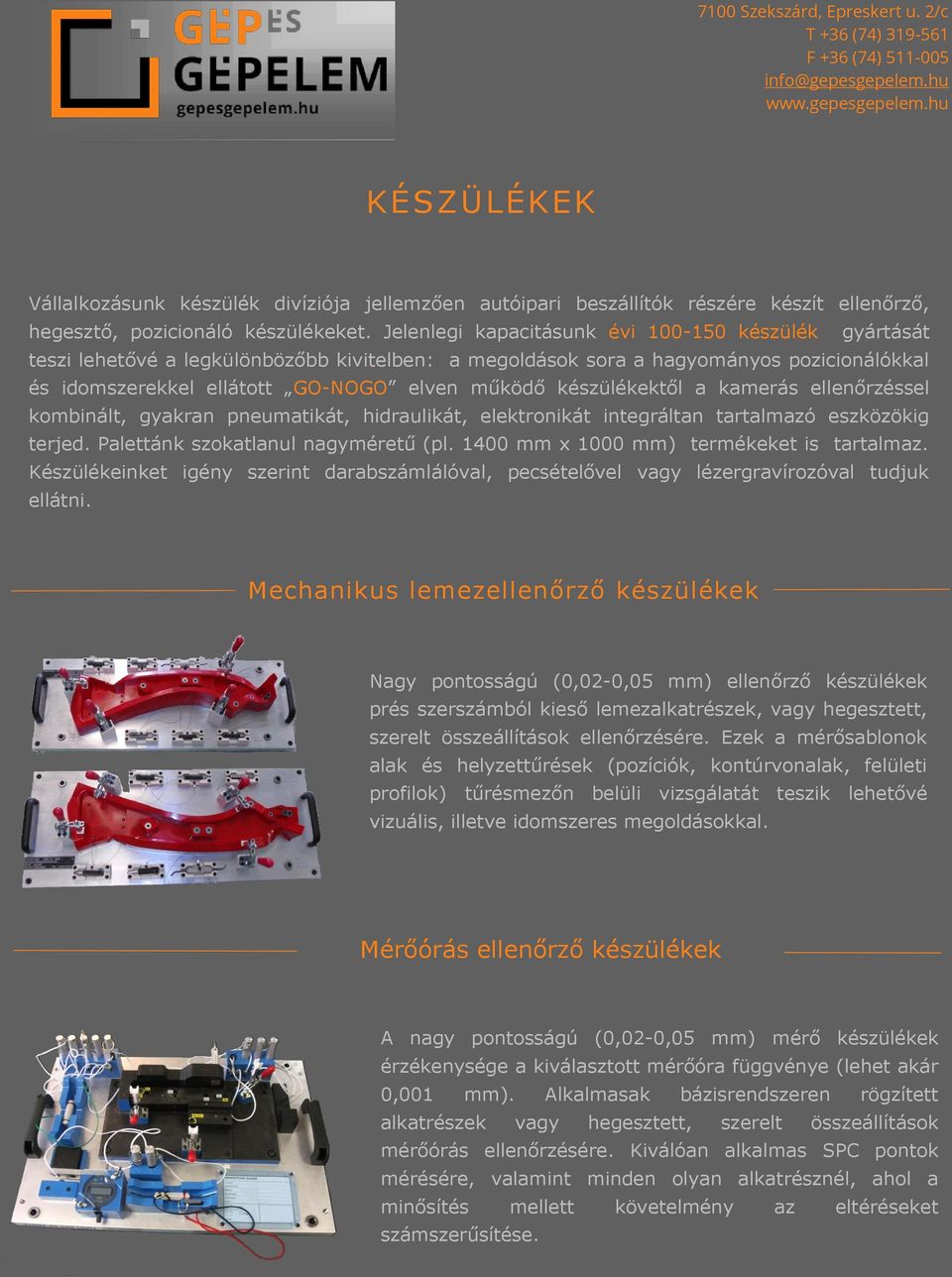

7 KÉSZÜLÉKEK Vállalkozásunk készülék divíziója jellemzően autóipari beszállítók részére készít ellenőrző, hegesztő, pozicionáló készülékeket. Jelenlegi kapacitásunk évi készülék gyártását teszi lehetővé a legkülönbözőbb kivitelben: a megoldások sora a hagyományos pozicionálókkal és idomszerekkel ellátott GO-NOGO elven működő készülékektől a kamerás ellenőrzéssel kombinált, gyakran pneumatikát, hidraulikát, elektronikát integráltan tartalmazó eszközökig terjed. Palettánk szokatlanul nagyméretű (pl mm x 1000 mm) termékeket is tartalmaz. Készülékeinket igény szerint darabszámlálóval, pecsételővel vagy lézergravírozóval tudjuk ellátni. Mechanikus lemezellenőrző készülékek Nagy pontosságú (0,02-0,05 mm) ellenőrző készülékek prés szerszámból kieső lemezalkatrészek, vagy hegesztett, szerelt összeállítások ellenőrzésére. Ezek a mérősablonok alak és helyzettűrések (pozíciók, kontúrvonalak, felületi profilok) tűrésmezőn belüli vizsgálatát teszik lehetővé vizuális, illetve idomszeres megoldásokkal. Mérőórás ellenőrző készülékek A nagy pontosságú (0,02-0,05 mm) mérő készülékek érzékenysége a kiválasztott mérőóra függvénye (lehet akár 0,001 mm). Alkalmasak bázisrendszeren rögzített alkatrészek vagy hegesztett, szerelt összeállítások mérőórás ellenőrzésére. Kiválóan alkalmas SPC pontok mérésére, valamint minden olyan alkatrésznél, ahol a minősítés mellett követelmény az eltéréseket számszerűsítése.

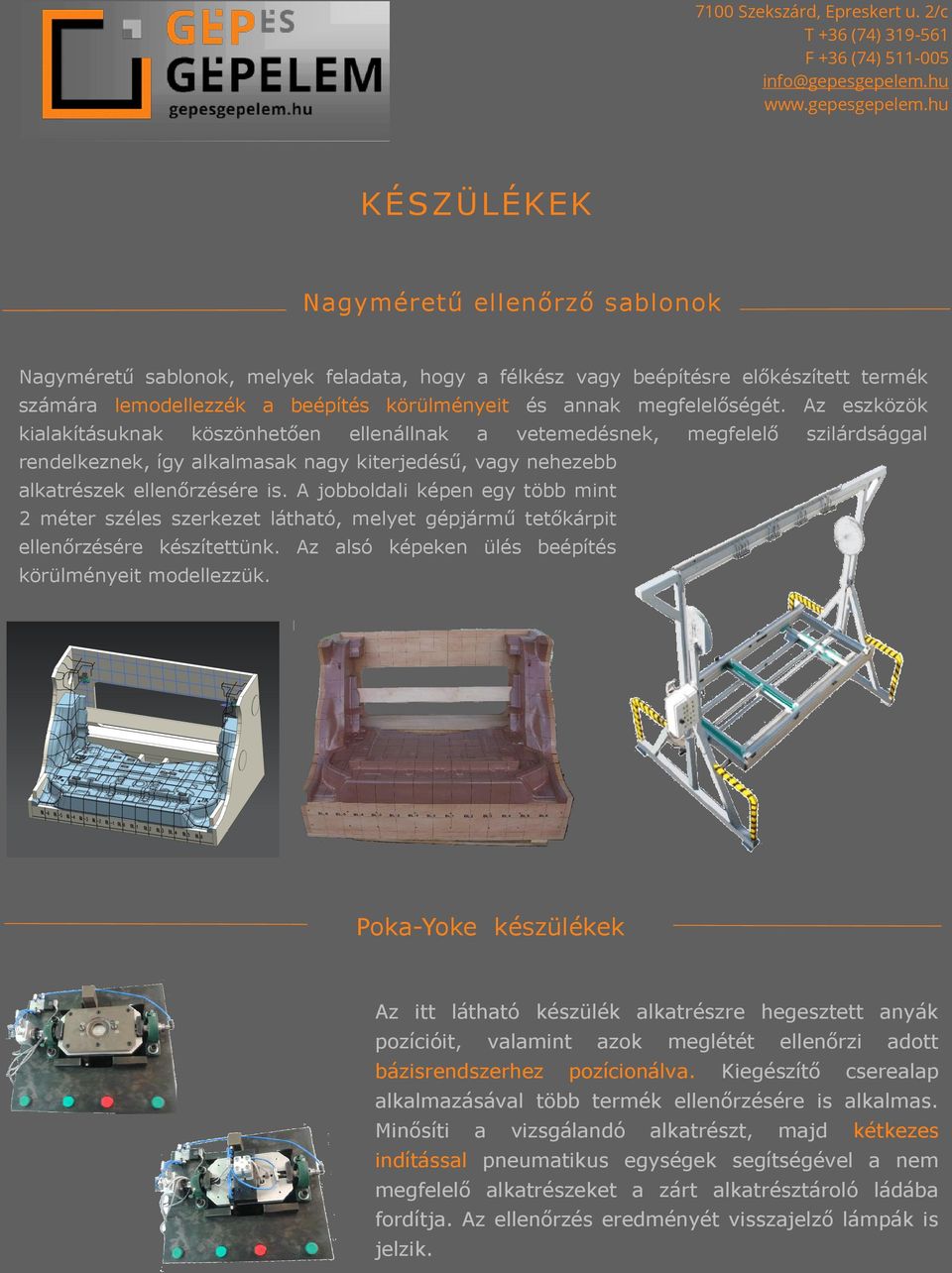

8 KÉSZÜLÉKEK Nagyméretű ellenőrző sablonok Nagyméretű sablonok, melyek feladata, hogy a félkész vagy beépítésre előkészített termék számára lemodellezzék a beépítés körülményeit és annak megfelelőségét. Az eszközök kialakításuknak köszönhetően ellenállnak a vetemedésnek, megfelelő szilárdsággal rendelkeznek, így alkalmasak nagy kiterjedésű, vagy nehezebb alkatrészek ellenőrzésére is. A jobboldali képen egy több mint 2 méter széles szerkezet látható, melyet gépjármű tetőkárpit ellenőrzésére készítettünk. Az alsó képeken ülés beépítés körülményeit modellezzük. Poka-Yoke készülékek Az itt látható készülék alkatrészre hegesztett anyák pozícióit, valamint azok meglétét ellenőrzi adott bázisrendszerhez pozícionálva. Kiegészítő cserealap alkalmazásával több termék ellenőrzésére is alkalmas. Minősíti a vizsgálandó alkatrészt, majd kétkezes indítással pneumatikus egységek segítségével a nem megfelelő alkatrészeket a zárt alkatrésztároló ládába fordítja. Az ellenőrzés eredményét visszajelző lámpák is jelzik.

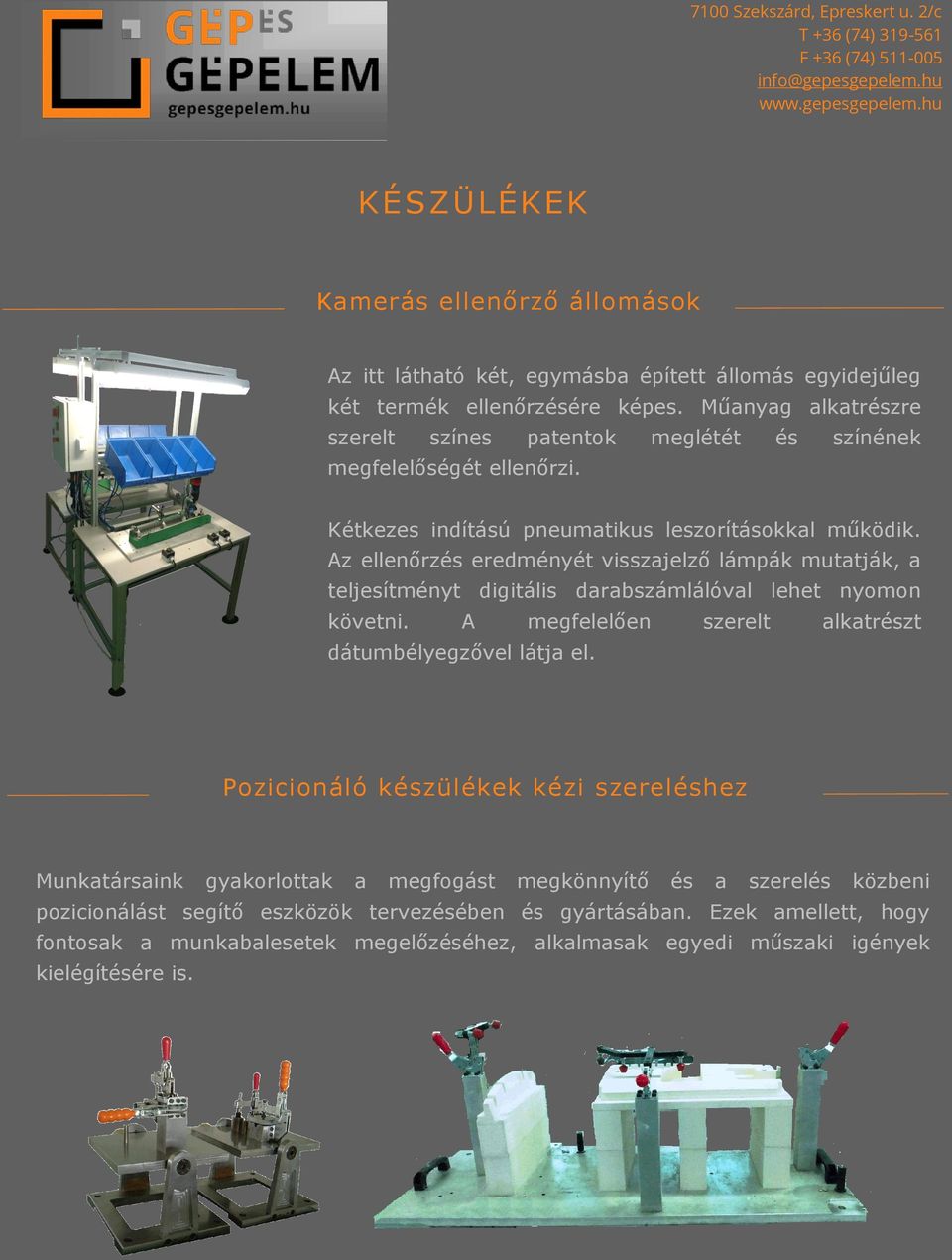

9 KÉSZÜLÉKEK Kamerás ellenőrző állomások Az itt látható két, egymásba épített állomás egyidejűleg két termék ellenőrzésére képes. Műanyag alkatrészre szerelt színes patentok meglétét és színének megfelelőségét ellenőrzi. Kétkezes indítású pneumatikus leszorításokkal működik. Az ellenőrzés eredményét visszajelző lámpák mutatják, a teljesítményt digitális darabszámlálóval lehet nyomon követni. A megfelelően szerelt alkatrészt dátumbélyegzővel látja el. Pozicionáló készülékek kézi szereléshez Munkatársaink gyakorlottak a megfogást megkönnyítő és a szerelés közbeni pozicionálást segítő eszközök tervezésében és gyártásában. Ezek amellett, hogy fontosak a munkabalesetek megelőzéséhez, alkalmasak egyedi műszaki igények kielégítésére is.

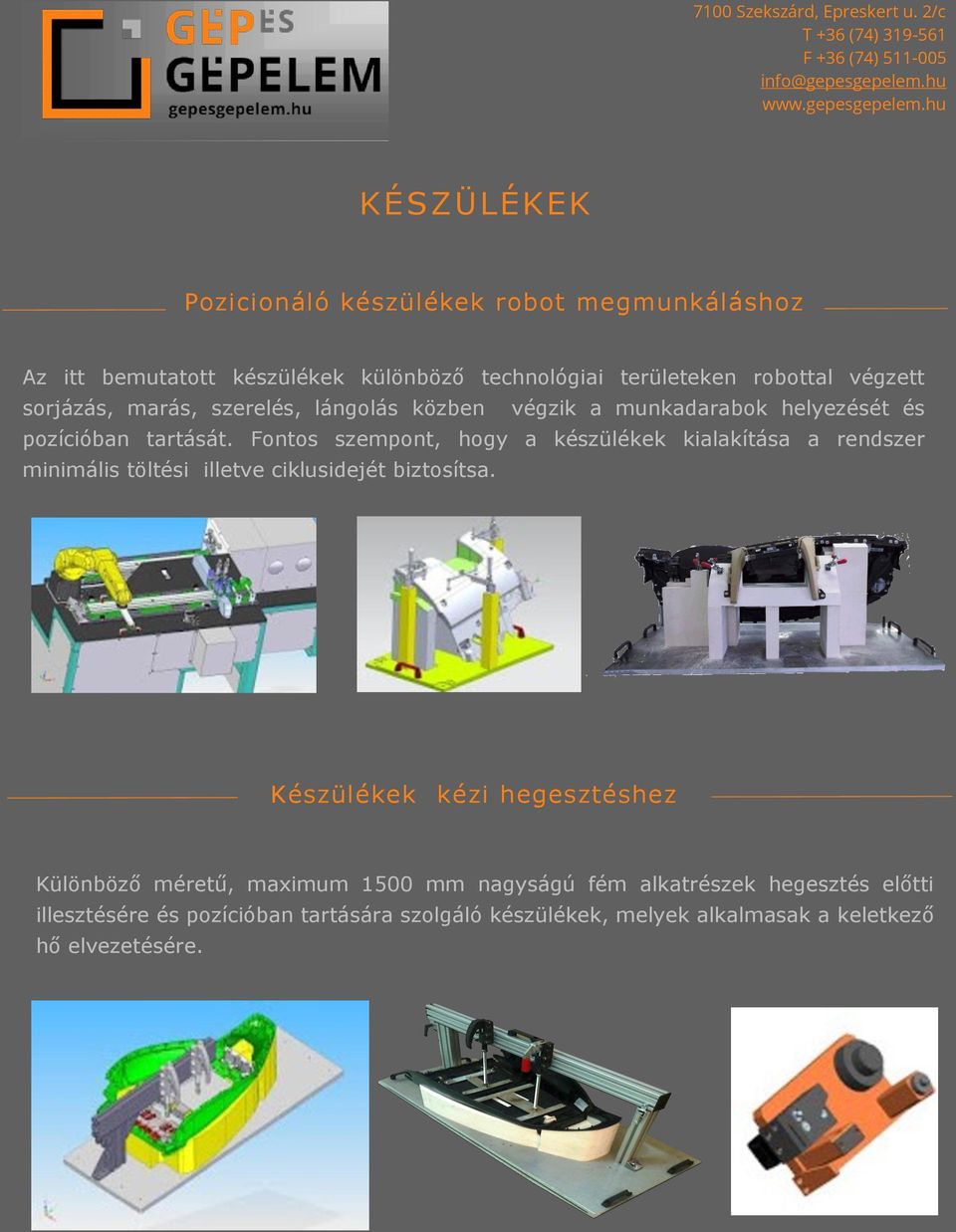

10 KÉSZÜLÉKEK Pozicionáló készülékek robot megmunkáláshoz Az itt bemutatott készülékek különböző technológiai területeken robottal végzett sorjázás, marás, szerelés, lángolás közben végzik a munkadarabok helyezését és pozícióban tartását. Fontos szempont, hogy a készülékek kialakítása a rendszer minimális töltési illetve ciklusidejét biztosítsa. Készülékek kézi hegesztéshez Különböző méretű, maximum 1500 mm nagyságú fém alkatrészek hegesztés előtti illesztésére és pozícióban tartására szolgáló készülékek, melyek alkalmasak a keletkező hő elvezetésére.

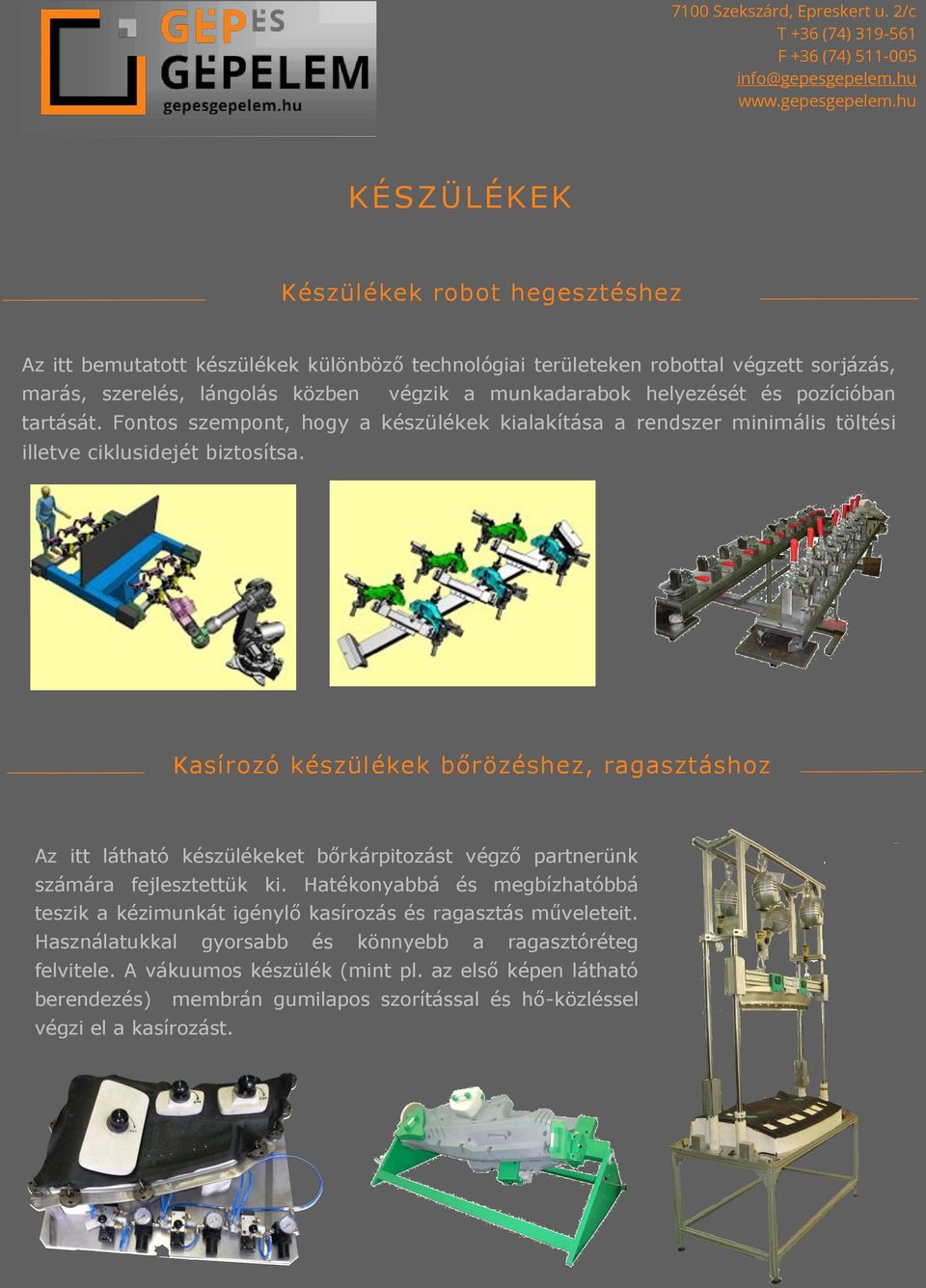

11 KÉSZÜLÉKEK Készülékek robot hegesztéshez Az itt bemutatott készülékek különböző technológiai területeken robottal végzett sorjázás, marás, szerelés, lángolás közben végzik a munkadarabok helyezését és pozícióban tartását. Fontos szempont, hogy a készülékek kialakítása a rendszer minimális töltési illetve ciklusidejét biztosítsa. Kasírozó készülékek bőrözéshez, ragasztáshoz Az itt látható készülékeket bőrkárpitozást végző partnerünk számára fejlesztettük ki. Hatékonyabbá és megbízhatóbbá teszik a kézimunkát igénylő kasírozás és ragasztás műveleteit. Használatukkal gyorsabb és könnyebb a ragasztóréteg felvitele. A vákuumos készülék (mint pl. az első képen látható berendezés) membrán gumilapos szorítással és hő-közléssel végzi el a kasírozást.

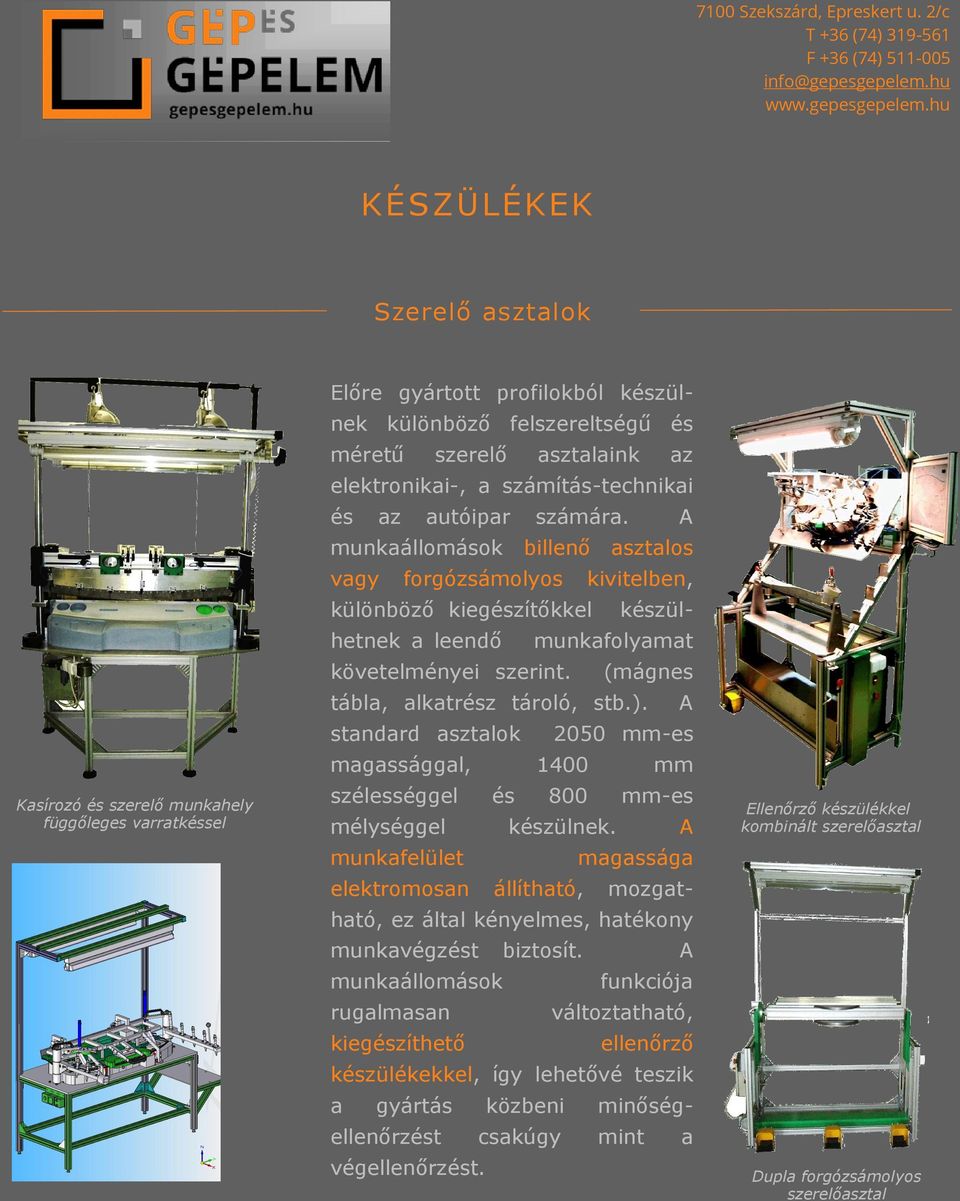

12 KÉSZÜLÉKEK Szerelő asztalok Kasírozó és szerelő munkahely függőleges varratkéssel Előre gyártott profilokból készülnek különböző felszereltségű és méretű szerelő asztalaink az elektronikai-, a számítás-technikai és az autóipar számára. A munkaállomások billenő asztalos vagy forgózsámolyos kivitelben, különböző kiegészítőkkel készülhetnek a leendő munkafolyamat követelményei szerint. (mágnes tábla, alkatrész tároló, stb.). A standard asztalok 2050 mm-es magassággal, 1400 mm szélességgel és 800 mm-es mélységgel készülnek. A munkafelület magassága elektromosan állítható, mozgatható, ez által kényelmes, hatékony munkavégzést biztosít. A munkaállomások funkciója rugalmasan változtatható, kiegészíthető ellenőrző készülékekkel, így lehetővé teszik a gyártás közbeni minőségellenőrzést csakúgy mint a végellenőrzést. Ellenőrző készülékkel kombinált szerelőasztal Dupla forgózsámolyos szerelőasztal

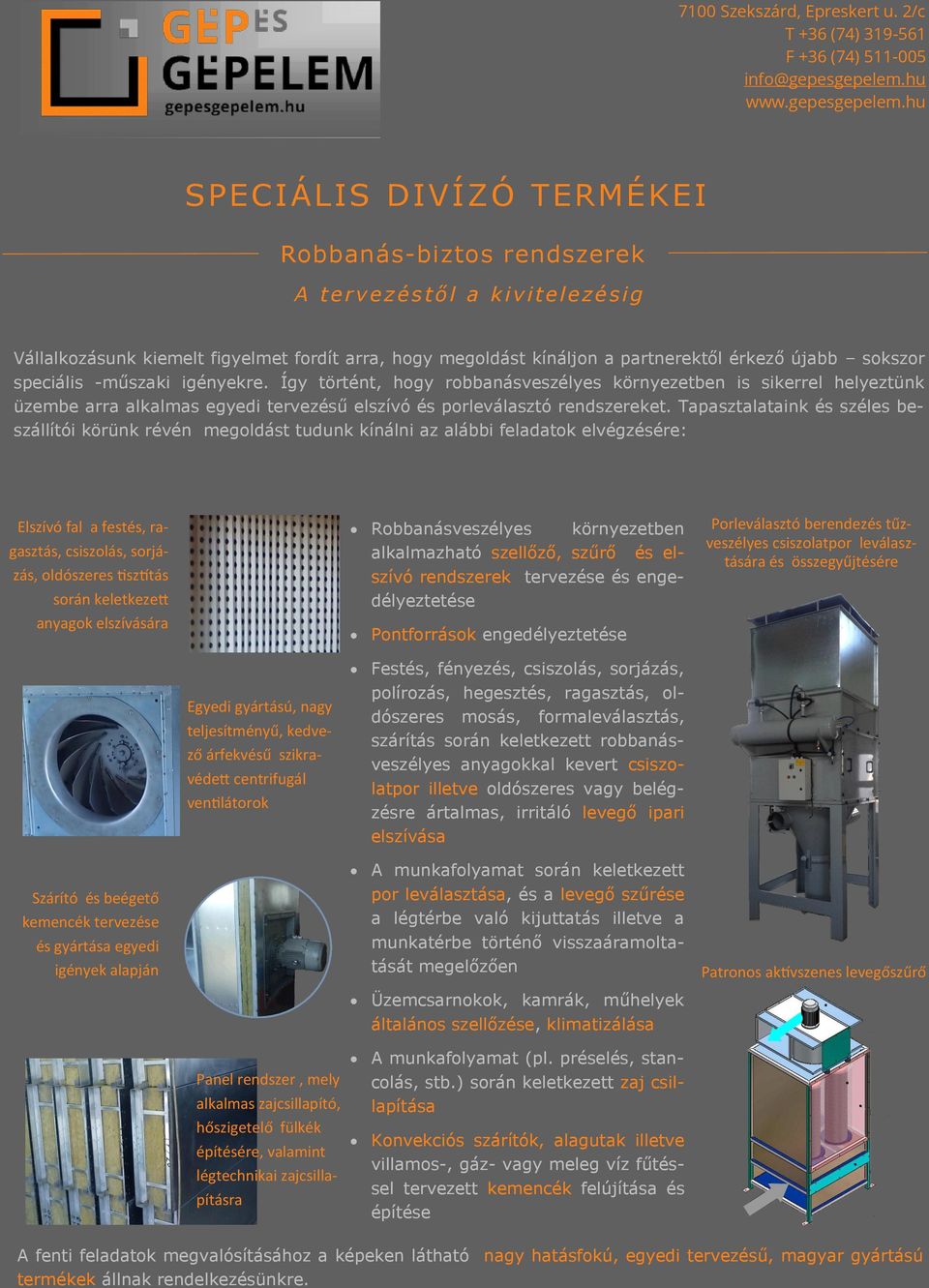

13 SPECIÁLIS DIVÍZÓ TERMÉKEI Robbanás-biztos rendszerek A tervezéstől a k ivitele zésig Vállalkozásunk kiemelt figyelmet fordít arra, hogy megoldást kínáljon a partnerektől érkező újabb sokszor speciális -műszaki igényekre. Így történt, hogy robbanásveszélyes környezetben is sikerrel helyeztünk üzembe arra alkalmas egyedi tervezésű elszívó és porleválasztó rendszereket. Tapasztalataink és széles beszállítói körünk révén megoldást tudunk kínálni az alábbi feladatok elvégzésére: Elszívó fal a festés, ragasztás, csiszolás, sorjázás, oldószeres tisztítás során keletkezett anyagok elszívására Robbanásveszélyes alkalmazható szellőző, szűrő környezetben és elszívó rendszerek tervezése és engedélyeztetése Pontforrások engedélyeztetése Porleválasztó berendezés tűzveszélyes csiszolatpor leválasztására és összegyűjtésére Egyedi gyártású, nagy teljesítményű, kedvező árfekvésű szikravédett centrifugál ventilátorok Festés, fényezés, csiszolás, sorjázás, polírozás, hegesztés, ragasztás, oldószeres mosás, formaleválasztás, szárítás során keletkezett robbanásveszélyes anyagokkal kevert csiszolatpor illetve oldószeres vagy belégzésre ártalmas, irritáló levegő ipari elszívása Szárító és beégető kemencék tervezése és gyártása egyedi igények alapján A munkafolyamat során keletkezett por leválasztása, és a levegő szűrése a légtérbe való kijuttatás illetve a munkatérbe történő visszaáramoltatását megelőzően Üzemcsarnokok, kamrák, műhelyek általános szellőzése, klimatizálása Patronos aktívszenes levegőszűrő Panel rendszer, mely alkalmas zajcsillapító, hőszigetelő fülkék építésére, valamint légtechnikai zajcsillapításra A munkafolyamat (pl. préselés, stancolás, stb.) során keletkezett zaj csillapítása Konvekciós szárítók, alagutak illetve villamos-, gáz- vagy meleg víz fűtéssel tervezett kemencék felújítása és építése A fenti feladatok megvalósításához a képeken látható nagy hatásfokú, egyedi tervezésű, magyar gyártású termékek állnak rendelkezésünkre.

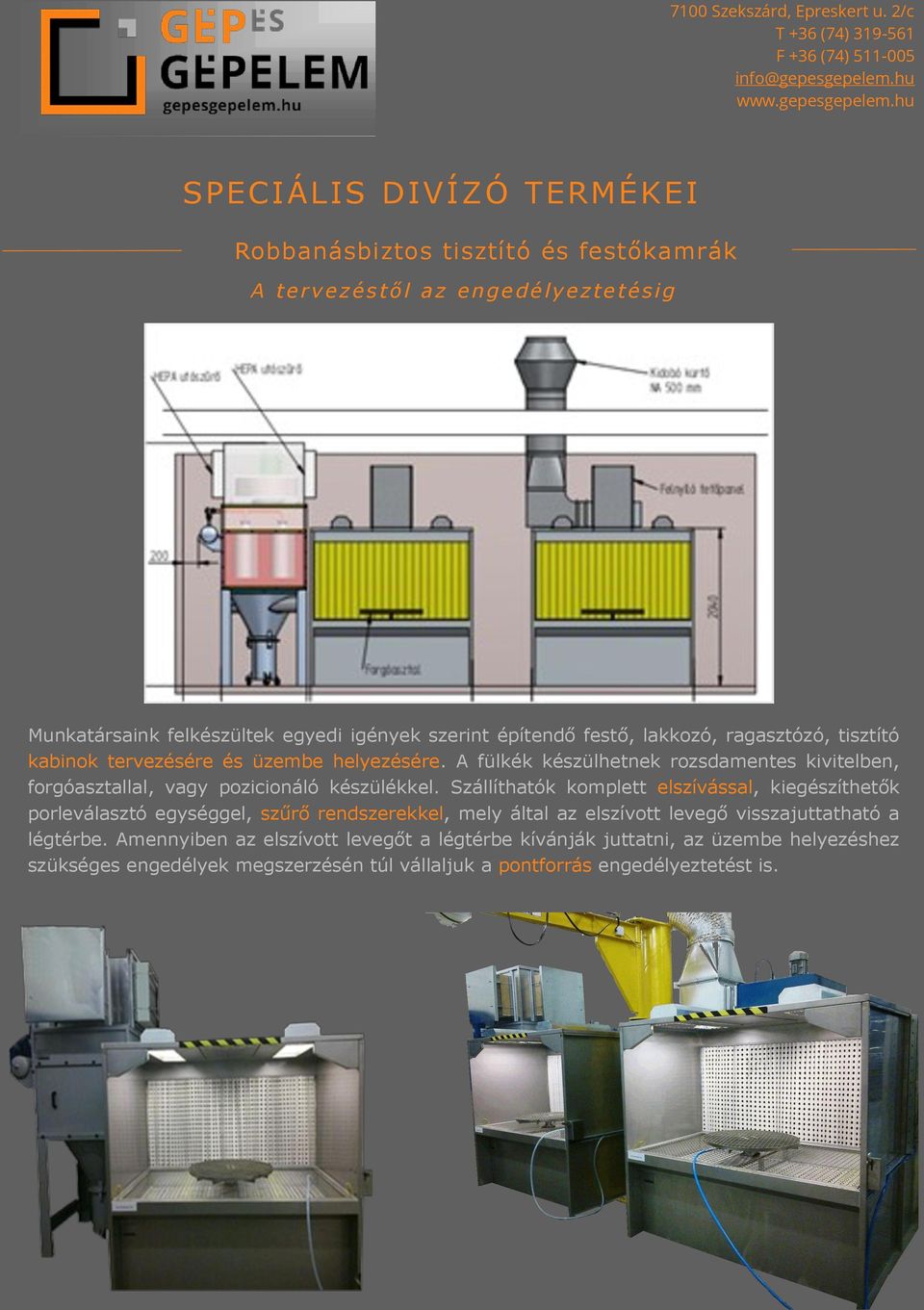

14 SPECIÁLIS DIVÍZÓ TERMÉKEI Robbanásbiztos tisztító és festőkamrák A tervezéstől az enge d é lyezte tésig Munkatársaink felkészültek egyedi igények szerint építendő festő, lakkozó, ragasztózó, tisztító kabinok tervezésére és üzembe helyezésére. A fülkék készülhetnek rozsdamentes kivitelben, forgóasztallal, vagy pozicionáló készülékkel. Szállíthatók komplett elszívással, kiegészíthetők porleválasztó egységgel, szűrő rendszerekkel, mely által az elszívott levegő visszajuttatható a légtérbe. Amennyiben az elszívott levegőt a légtérbe kívánják juttatni, az üzembe helyezéshez szükséges engedélyek megszerzésén túl vállaljuk a pontforrás engedélyeztetést is.

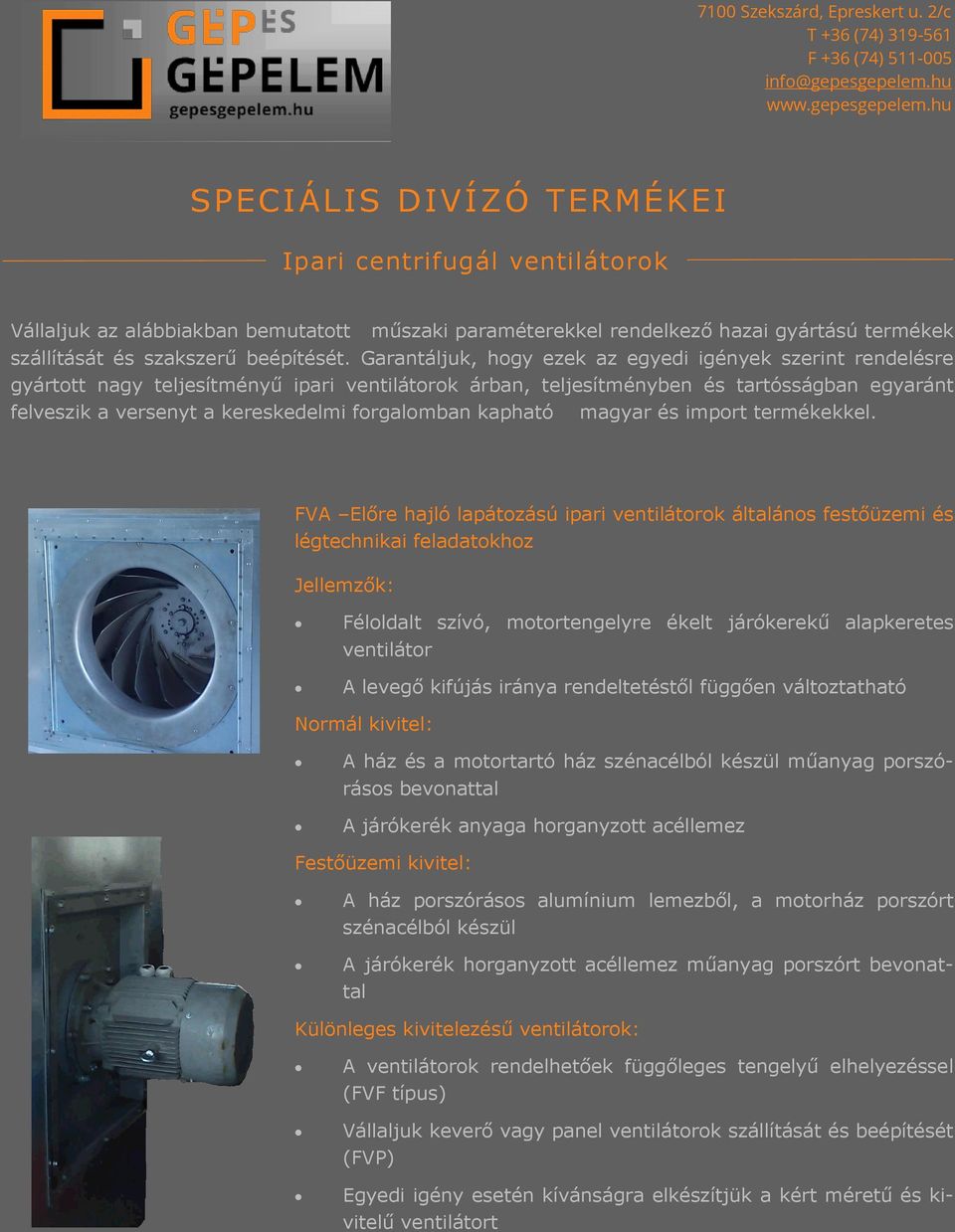

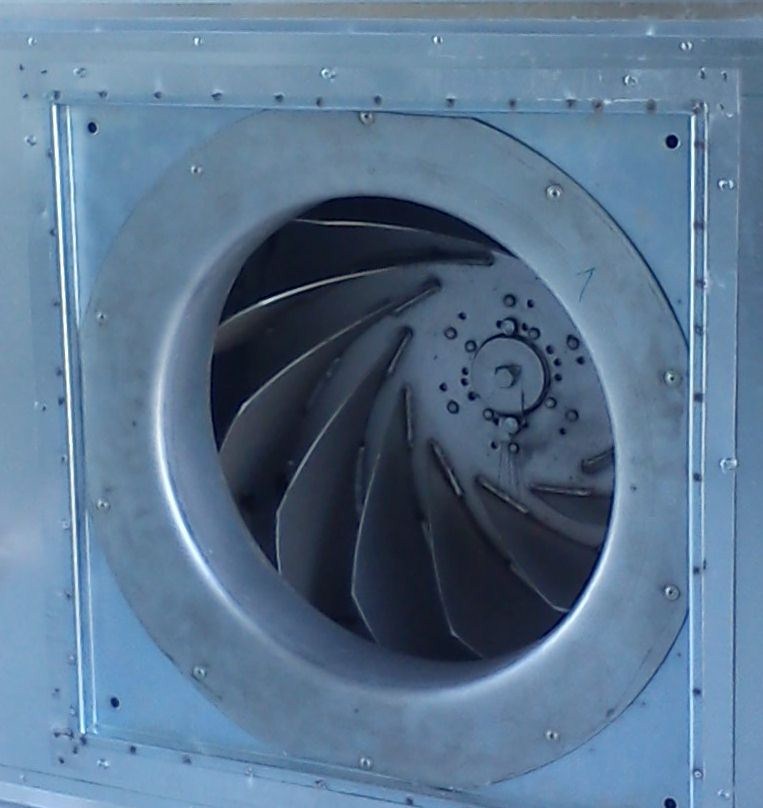

15 SPECIÁLIS DIVÍZÓ TERMÉKEI Ipari centrifugál ventilátorok Vállaljuk az alábbiakban bemutatott műszaki paraméterekkel rendelkező hazai gyártású termékek szállítását és szakszerű beépítését. Garantáljuk, hogy ezek az egyedi igények szerint rendelésre gyártott nagy teljesítményű ipari ventilátorok árban, teljesítményben és tartósságban egyaránt felveszik a versenyt a kereskedelmi forgalomban kapható magyar és import termékekkel. FVA Előre hajló lapátozású ipari ventilátorok általános festőüzemi és légtechnikai feladatokhoz Jellemzők: Féloldalt szívó, motortengelyre ékelt járókerekű alapkeretes ventilátor A levegő kifújás iránya rendeltetéstől függően változtatható Normál kivitel: A ház és a motortartó ház szénacélból készül műanyag porszórásos bevonattal A járókerék anyaga horganyzott acéllemez Festőüzemi kivitel: A ház porszórásos alumínium lemezből, a motorház porszórt szénacélból készül A járókerék horganyzott acéllemez műanyag porszórt bevonattal Különleges kivitelezésű ventilátorok: A ventilátorok rendelhetőek függőleges tengelyű elhelyezéssel (FVF típus) Vállaljuk keverő vagy panel ventilátorok szállítását és beépítését (FVP) Egyedi igény esetén kívánságra elkészítjük a kért méretű és kivitelű ventilátort

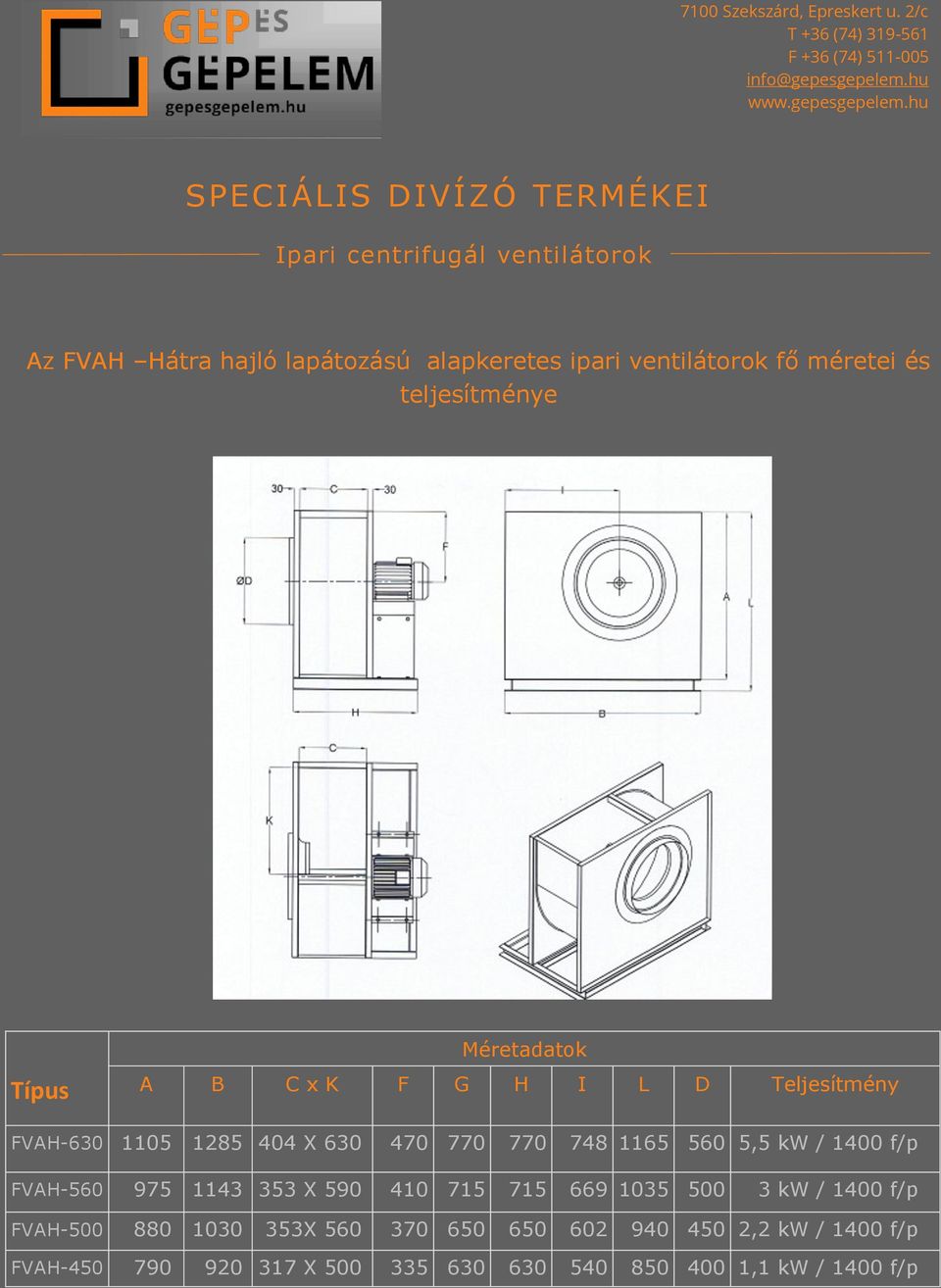

16 SPECIÁLIS DIVÍZÓ TERMÉKEI Ipari centrifugál ventilátorok Az FVAH Hátra hajló lapátozású alapkeretes ipari ventilátorok fő méretei és teljesítménye Méretadatok Típus A B C x K F G H I L D Teljesítmény FVAH X ,5 kw / 1400 f/p FVAH X kw / 1400 f/p FVAH X ,2 kw / 1400 f/p FVAH X ,1 kw / 1400 f/p

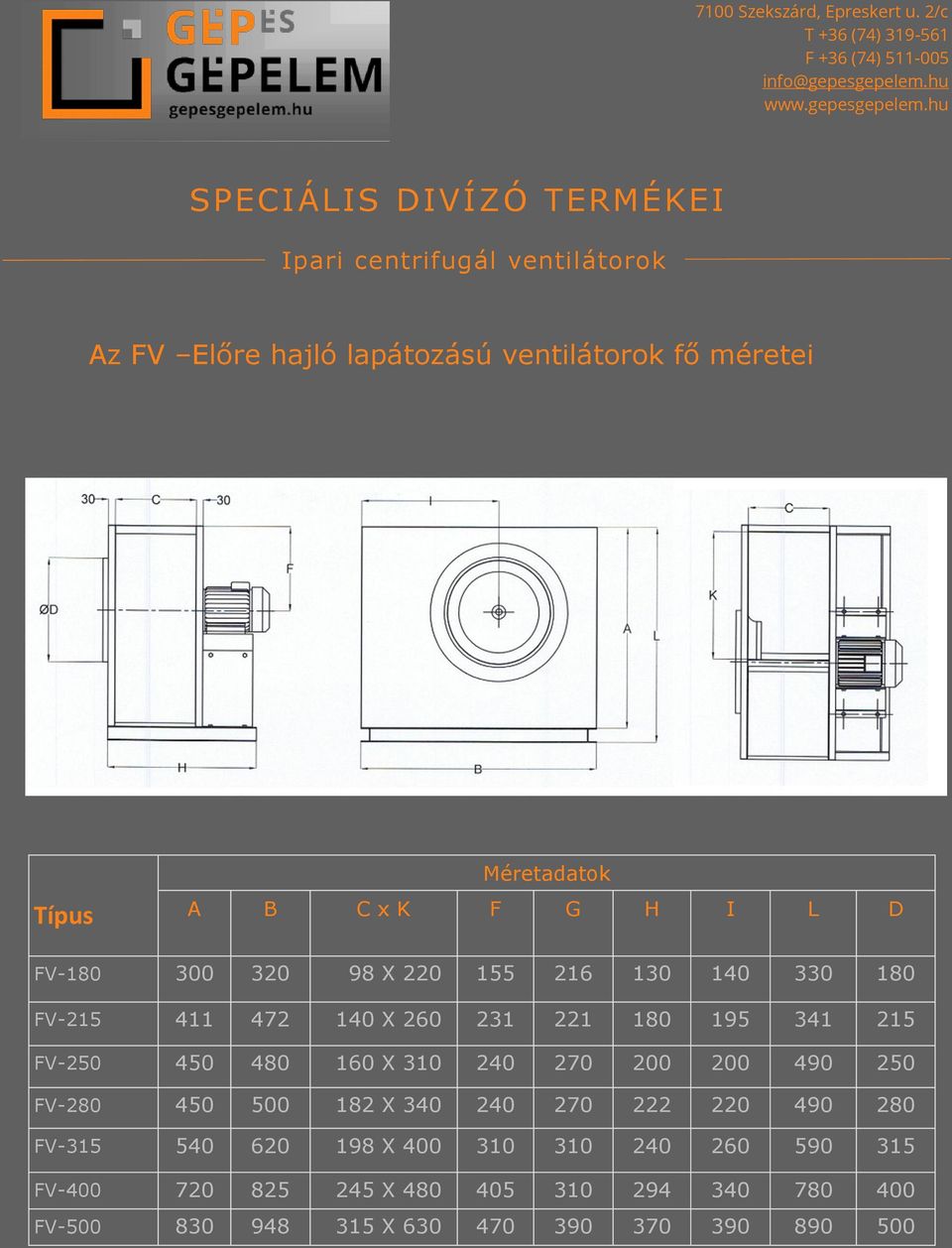

17 SPECIÁLIS DIVÍZÓ TERMÉKEI Ipari centrifugál ventilátorok Az FV Előre hajló lapátozású ventilátorok fő méretei Típus Méretadatok A B C x K F G H I L D FV X FV X FV X FV X FV X FV X FV X

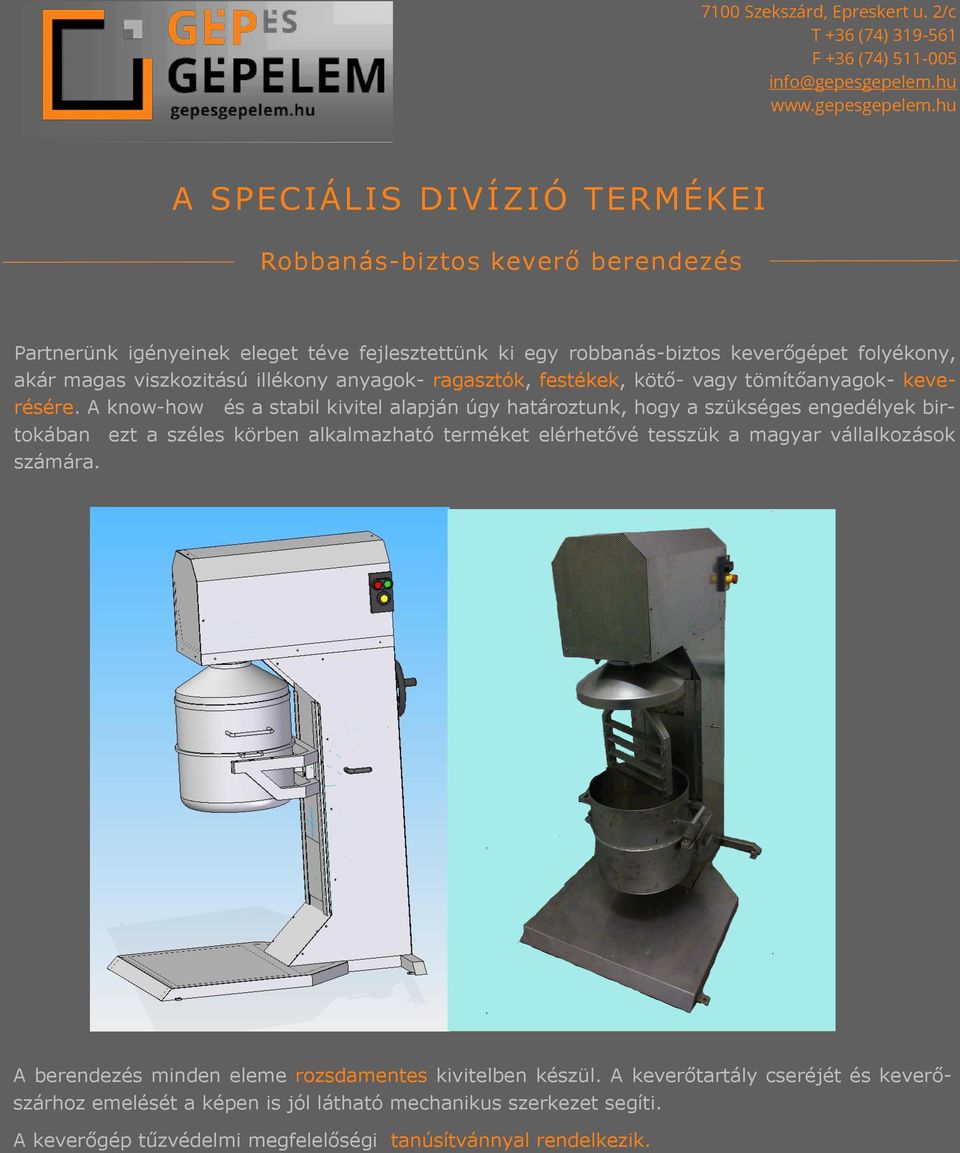

18 A SPECIÁLIS DIVÍZIÓ TERMÉKEI Robbanás-biztos keverő berendezés Partnerünk igényeinek eleget téve fejlesztettünk ki egy robbanás-biztos keverőgépet folyékony, akár magas viszkozitású illékony anyagok- ragasztók, festékek, kötő- vagy tömítőanyagok- keverésére. A know-how és a stabil kivitel alapján úgy határoztunk, hogy a szükséges engedélyek birtokában ezt a széles körben alkalmazható terméket elérhetővé tesszük a magyar vállalkozások számára. A berendezés minden eleme rozsdamentes kivitelben készül. A keverőtartály cseréjét és keverőszárhoz emelését a képen is jól látható mechanikus szerkezet segíti. A keverőgép tűzvédelmi megfelelőségi tanúsítvánnyal rendelkezik.

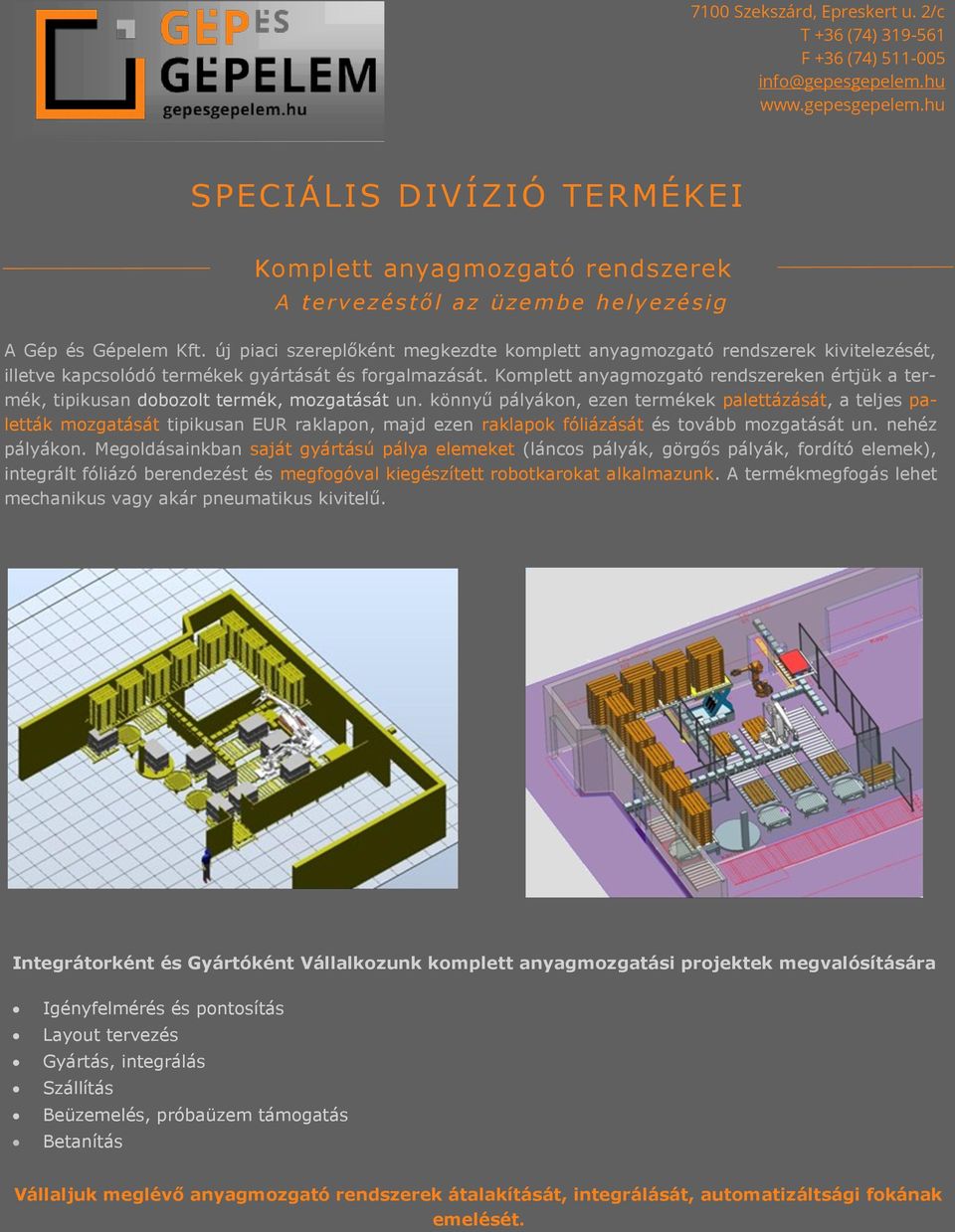

19 SPECIÁLIS DIVÍZIÓ TERMÉKEI Komplett anyagmozgató rendszerek A tervezéstől az üzembe he lyezésig A Gép és Gépelem Kft. új piaci szereplőként megkezdte komplett anyagmozgató rendszerek kivitelezését, illetve kapcsolódó termékek gyártását és forgalmazását. Komplett anyagmozgató rendszereken értjük a termék, tipikusan dobozolt termék, mozgatását un. könnyű pályákon, ezen termékek palettázását, a teljes paletták mozgatását tipikusan EUR raklapon, majd ezen raklapok fóliázását és tovább mozgatását un. nehéz pályákon. Megoldásainkban saját gyártású pálya elemeket (láncos pályák, görgős pályák, fordító elemek), integrált fóliázó berendezést és megfogóval kiegészített robotkarokat alkalmazunk. A termékmegfogás lehet mechanikus vagy akár pneumatikus kivitelű. Integrátorként és Gyártóként Vállalkozunk komplett anyagmozgatási projektek megvalósítására Igényfelmérés és pontosítás Layout tervezés Gyártás, integrálás Szállítás Beüzemelés, próbaüzem támogatás Betanítás Vállaljuk meglévő anyagmozgató rendszerek átalakítását, integrálását, automatizáltsági fokának emelését.

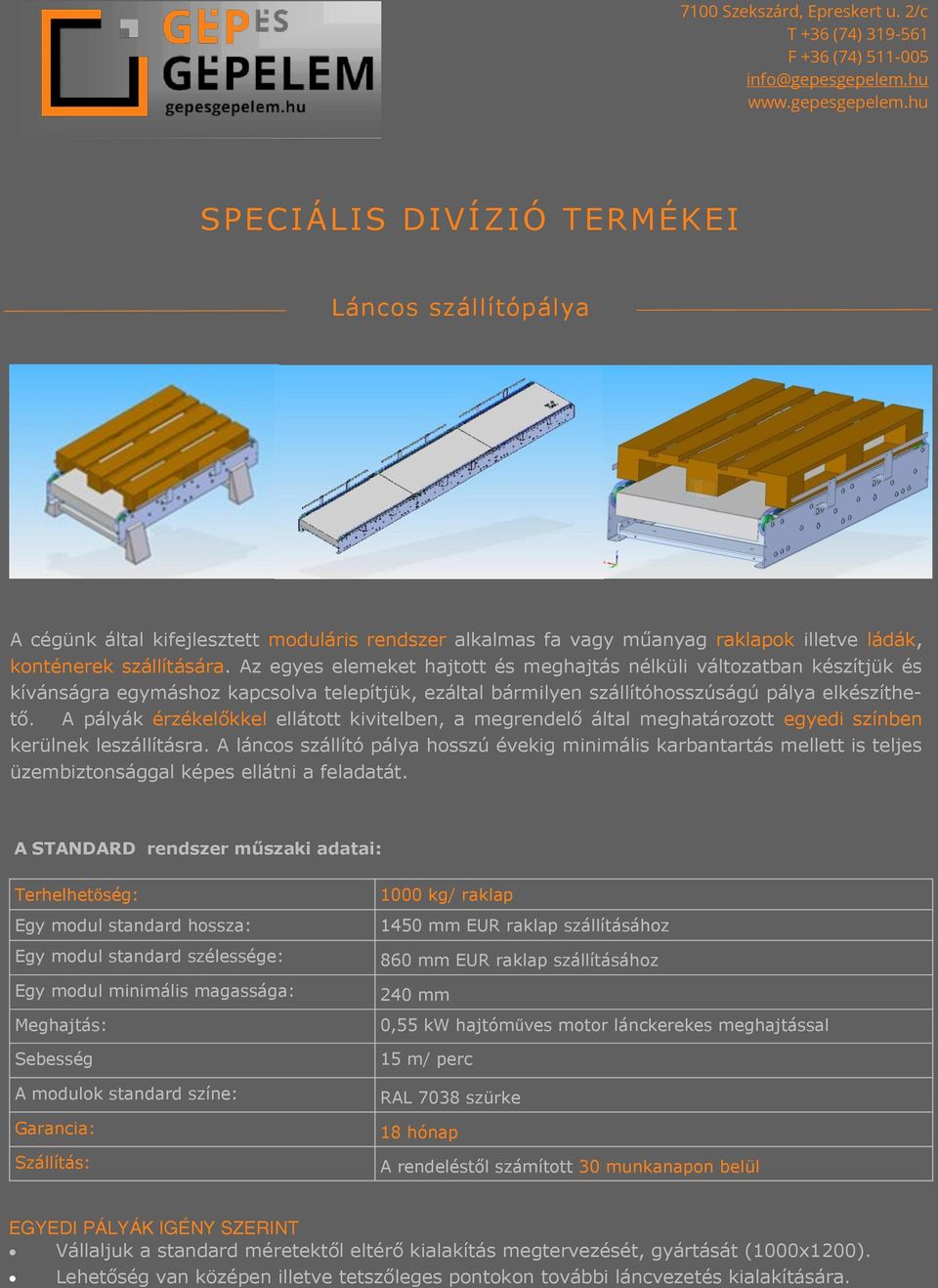

20 SPECIÁLIS DIVÍZIÓ TERMÉKEI Láncos szállítópálya A cégünk által kifejlesztett moduláris rendszer alkalmas fa vagy műanyag raklapok illetve ládák, konténerek szállítására. Az egyes elemeket hajtott és meghajtás nélküli változatban készítjük és kívánságra egymáshoz kapcsolva telepítjük, ezáltal bármilyen szállítóhosszúságú pálya elkészíthető. A pályák érzékelőkkel ellátott kivitelben, a megrendelő által meghatározott egyedi színben kerülnek leszállításra. A láncos szállító pálya hosszú évekig minimális karbantartás mellett is teljes üzembiztonsággal képes ellátni a feladatát. A STANDARD rendszer műszaki adatai: Terhelhetőség: Egy modul standard hossza: Egy modul standard szélessége: Egy modul minimális magassága: Meghajtás: Sebesség A modulok standard színe: Garancia: Szállítás: 1000 kg/ raklap 1450 mm EUR raklap szállításához 860 mm EUR raklap szállításához 240 mm 0,55 kw hajtóműves motor lánckerekes meghajtással 15 m/ perc RAL 7038 szürke 18 hónap A rendeléstől számított 30 munkanapon belül EGYEDI PÁLYÁK IGÉNY SZERINT Vállaljuk a standard méretektől eltérő kialakítás megtervezését, gyártását (1000x1200). Lehetőség van középen illetve tetszőleges pontokon további láncvezetés kialakítására.

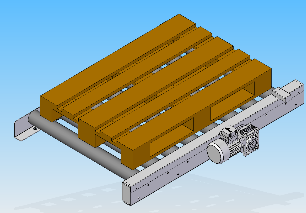

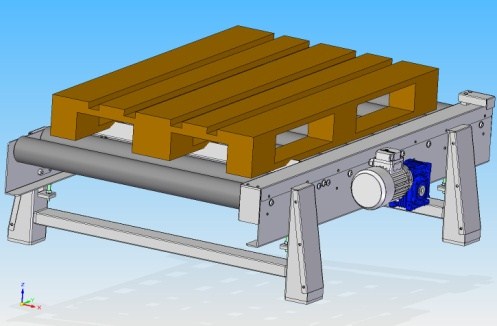

21 SPECIÁLIS DIVÍZIÓ TERMÉKEI Görgős szállítópálya A cégünk által kifejlesztett rendszer alkalmas raklapok illetve konténerek mozgatására. A modulokat hajtott és meghajtás nélküli változatban készítjük, igény esetén egymáshoz kapcsolva telepítjük, ezáltal bármilyen szállítóhosszúságú pálya elkészíthető. A pályák érzékelőkkel ellátott kivitelben, a megrendelő által meghatározott egyedi színben kerülnek leszállításra. A görgős szállító pálya hosszú évekig minimális karbantartás mellett is teljes üzembiztonsággal képes ellátni a feladatát. A STANDARD rendszer műszaki adatai: Terhelhetőség: Egy modul standard hossza: Egy modul standard szélessége: Egy modul minimális magassága: Meghajtás: Sebesség A modulok standard színe: Garancia: Szállítás: 1000 kg/ raklap 1500 mm EUR raklap szállításához 1010 mm EUR raklap szállításához 190 mm 0,37 kw hajtóműves motor lánckerekes meghajtással 13 m/ perc RAL 7038 szürke 18 hónap A rendeléstől számított 30 munkanapon belül EGYEDI PÁLYÁK IGÉNY SZERINT Lehetőség van a görgőzés sűrűségének változtatására, ezáltal a teherbírás változtatására. A görgők rendelhetők natúr, horganyzott, porszórt felülettel. A görgőket kívánságra megvezetőkkel egészítjük ki.

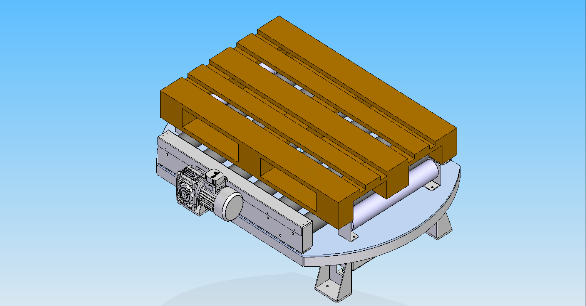

22 SPECIÁLIS DIVÍZIÓ TERMÉKEI Fordító zsámoly A cégünk által gyártott fordító zsámoly hajtott kivitelben készül, alkalmas fa vagy műanyag raklapok illetve ládák, konténerek mozgatására, haladási irányuk forgatás általi megváltoztatására. Jellemzően görgős raklapszállító pályán használatos, de láncos raklapszállító pályák közé is könnyen integrálható. A fordító zsámoly érzékelőkkel ellátott kivitelben kerül leszállításra és minimális karbantartással hosszú évekig, üzembiztos egységként tudja ellátni a feladatát. Az asztal és a görgők a megrendelő igényeinek megfelelő egyedi A STANDARD rendszer műszaki adatai: Terhelhetőség: Standard magasság: Minimális magasság: Standard görgő felület: Fordítás szöge: Raklap fogadás: Meghajtás: Forgási sugár: Raklap szélesség: Sebesség A modulok standard színe: Garancia: Szállítás: 1000 kg/ raklap 410mm 385 mm D89 mm 90 o 90 o és 180 o 0,37 kw hajtóműves motor lánckerekes meghajtással 725 mm EUR raklap szállításához 800 mm EUR raklap szállításához 13 m/ perc RAL 7038 szürke 18 hónap A rendeléstől számított 30 munkanapon belül EGYEDI KIVITEL SZERINT Lehetőség van a görgőzés sűrűségének változtatására, ezáltal a teherbírás változtatására. A görgők rendelhetők natúr, horganyzott, porszórt felülettel. A görgőket kívánságra megvezetőkkel egészítjük ki.

23 A SPECIÁLIS DIVÍZIÓ SZOLGÁLTATÁSAI 3D szkennelés, 3D digitalizálás T árgyszk ennelés A 3D-s szkennelés rohamosan terjedő, és ma már mindenki számára hozzáférhető, költséghatékony, gyors megoldás ha rajz vagy műszaki dokumentáció hiányában pl. egy kopott vagy törött alkatrészt illetve szerszámot kell gyorsan pótolni, újragyártani. Ma már néhány óra alatt elkészíthető bármilyen tárgy 3D-s modellje. Ehhez nincs szükség másra, mint a reprodukálni kívánt tárgyra és a modern technológiára. A 3 D-s szkennelés eredménye egy pontfelhő, melyből számítógépes program segítségével elkészíthető a tárgy méretarányos modellje. Ezt követően a megrendelő eldöntheti, hogy megvásárolja a modellt és annak alapján gyártót keres termékére, vagy cégünket bízza meg az utángyártással. Arra is van lehetőség, hogy a beszkennelt tárgy modelljén mérnökeink elvégezzék a megrendelő által kért módosításokat, ami újabb ötletek, fejlesztések megvalósítását indíthatja el. A 3D-s szkennelés ennek köszönhetően széles körben terjed, mert gyors, költséghatékony és rendkívül pontos technológia. 3D technológia a minőségellenőrzésben Szabad formájú, szabálytalan geometriájú, illetve nagy kiterjedésű testek esetén a hagyományos mérési technikák időigényesek és drágák lehetnek. Ilyen esetek ajánlott a 3D szkennelés, mely gyors és költséghatékony. Lehetővé teszi a tárgy szkenneléssel előállított modelljének és kiindulási CAD adatainak összehasonlítását, és nemcsak az esetleges pontatlanságokról tájékoztat, hanem arról is, hol szükséges módosítani a munkadarabon. Szkennelhető objektum méretek, pontosság Vállaljuk alkatrészek, részegységek, vagy akár nagy kiterjedésű tárgyak rövid határidővel történő 3D szkennelését. Breuckmann szkenerrel 0,016 1 mm-es pontossággal olvasható be bármi 1 euro centtől egy személygépkocsiig, Artec Eva szkennerrel 0,5-2 mm pontossággal a cipő nagyságú tárgyaktól az autóig illetve földi lézer szkennerrel 3-10 mm pontossággal egy autótól

24 A SPECIÁLIS DIVÍZIÓ SZOLGÁLTATÁSAI 3D szkennelés, 3D digitalizálás É p ü letszkennelés A technika ma már lehetővé teszi, hogy rövid idő alatt épületekről, nagy kiterjedésű műtárgyakról is pontos háromdimenziós modell készülhessen. Épület szkenneléssel a hagyományos mérnöki módszerekkel szemben rendkívül rövid idő alatt alkotható pontos kép a felújításra, bővítésre, átalakításra, restaurálásra vagy éppen bontásra és újjáépítésre váró épületekről. Ez a technológia a régészet, műemlék felújítás, városrendezés, illetve építészet számára nyit sokak számára eddig elképzelhetetlen távlatokat. A gyors térhódítás annak köszönhető, hogy a 3D-s technológia a hagyományos módszerekkel szemben számos előnnyel bír: a színtérkép alapján az esetleges tervezési hibák gyorsan korrigálhatók felmérhetőek a felszínkapcsolatok előzetes kivitelezhetőségi elemzésre és ütközésvizsgálatra ad módot pontosabb mennyiségszámítást és költségtervezést tesz lehetővé a megvalósítás helyszínét gyorsan és részletgazdagabban méri fel a pontfelhő hipotézisek vizsgálatára is alkalmas újabb helyszíni felkérések nélkül A lézeres 3D szkennelést hatékonyan fel lehet használni helyreállítási munkálatokhoz és szerkezeti elemek megvalósulásának dokumentálásához is. SZOLGÁLTATÁSAINK: Meglévő épületek, épületrészek 3D szkennelése, felmérése GNSS alapú bemérés és kitűzés Pontfelhő feldolgozás 3D modellezés 2D építészeti rajzok, ortofotók készítése Megvalósulási dokumentáció előállítása Minőség-ellenőrzés Monitoring Környezet felmérése Látványtervezés BIM (Building Information Management) Szintvonalas térkép készítés Épületrekonstrukció Kérj e aj á n latunkat!

25 SUPPORT DIVÍZIÓ SZOLGÁLTATÁSAI Egyedi alkatrészgyártás Kollégáink gyakorlottak a legkülönbözőbb anyagok megmunkálásában legyen az POM vagy más ipari műanyag, műfa, textil bakelit, réz, bronz, vas, acél, alumínium, egyéb rozsdamentes anyagok és ötvözetek. A beérkezett minták, rajzok és igények alapján segítséget nyújtunk a legmegfelelőbb alapanyag kiválasztásában, beszerzésében. A nálunk rendelt alkatrészeket a felhasználás szempontjából legmegfelelőbb felületkezeléssel szállítjuk ki partnereinknek (hőkezelés/ cementálás, krómozás, kerámiázás, stb.). Nagy tapasztalattal rendelkezünk alumínium, műgyanta és szilikon anyagokból készült prototípusok és próbaszerszámok gyártásában. A prototípusok és egyedi alkatrészek gyártásának teljes folyamata cégünk telephelyén történik a tervezéstől a kiszállításig. A megmunkálás hagyományos forgácsoló gépeken és CNC megmunkáló központokon történik.
