1 WiFi VEZÉRLŐMODUL

2 TARTALOM. A WiFi modul alkatrészei. Az iphone és androidos üzemelésre vonatkozó utasítások Telefon alkalmazás 0 3. A fő kezelői felületre vonatkozó utasítások 7 4. A kezelői felület beállítására vonatkozó utasítások 4 5. A Demo bemutató módra vonatkozó utasítások 7 6. Üzemeltetés eszköz közvetlen csatlakoztatásával 8 7. Gyakori kérdések 9

3 . A tartozékcsomag tartalma ( ) ( ) ( ) vagy ( ) ( ). A vezérlő azonosító leírása 4 5 3

4 LED lámpák (be = zöld) Egyszerű üzemmód-választó gomb 3 A vezérlő azonosítása 4 Vonalkód 5 Jelszó. Egyszerű üzemmód jelzője. A router-csatlakozás jelzője. 3. Az internet-csatlakozás jelzője. 4. Az időzítő jelzője..3 A WiFi modul használata az eszköz vezérlésére. Megjegyzés: A hőszivattyút szabályozhatja az okoseszközével (például mobiltelefonnal, táblagéppel, számítógéppel stb.) A hőszivattyú és az okoseszköz között három vezérlési mód lehetséges..3. Csatlakozás egyszerű üzemmódban. Zöld

5 . 3. Csatlakozás routerrel Zöld 3.3. Csatlakozás internetes üzemmódban. Zöld.3.4 Telepítés (vezeték nélküli modul nélkül) (). A hőszivattyú megnyitása 3

6 (). Csatlakozás 3 C A B 3 A B 3 WiFi modul nélkül WiFi modullal 4 5 4

7 .3.5 Telepítés (vezeték nélküli modullal) (). A hőszivattyú megnyitása (). Csatlakozás A C 3 B WiFi modullal 5

8 Az alkalmazásra vonatkozó utasítások Keresse meg a PoolTemp alkalmazást Töltse le a PoolTemp alkalmazást aplay áruházból, App Store-ból. 6

9 .5. A WiFi modul működésére vonatkozó utasítások (az eszköznek mindig online kell lennie) Ha az eszközt vezeték nélküli kommunikációs vezérlő funkciókkal vásárolták, akkor az eszköz vezérelhető intelligens terminálokkal (például okostelefonnal, táblagéppel stb.).5. Két csatlakozási mód áll rendelkezésre az eszköz telefonnal, táblagéppel vagy más intelligens terminállal történő vezérléséhez. (). AP mód (). Hálózati mód.5. Mi az AP mód és mi a hálózati mód? (). AP mód AP mód: az a csatlakozási mód, amellyel a WiFi modul képes függetlenül vezeték nélküli hálózatot létrehozni és routerként működni, így az eszköz közvetlenül csatlakozhat az intelligens terminállal és vezérelhető. A nyílt távolság nem haladhatja meg az 50 métert, és legfeljebb 8 intelligens terminál támogatható. ().Hálózati mód Hálózati mód: az intelligens terminálok routeren keresztül közvetlenül csatlakozhatnak a vezérlőeszközhöz vagy használhatják az internetet a vezérléshez..5.3 Mi az AP mód és mi a hálózati mód? (). AP mód Ez kizárólag rövid távolságon belül használható az eszköz vezérlésére, illetve amikor nem áll rendelkezésre vezeték nélküli hálózat. Ehhez nincs szükség routerre vagy vezeték nélküli hálózatra. A nyílt távolság nem haladhatja meg az 50 métert. Az AP mód közvetlenül használható az eszköz vezérlésére otthon. ().Hálózati mód ). A WiFi modul csatlakoztatható a hálózathoz otthon vagy már routerekről, és az intelligens terminálok közvetlenül vezérelhetik az eszközt a routereken keresztül. Ezt helyi hálózatnak is nevezzük (az aktuális modulnak és a terminálnak ugyanazon router hálózati szegmensén belül kell lennie, és a terminált a vezeték nélküli hálózat jeltartományán belül kell használni). ). Amikor a terminál kikerül egy bizonyos hálózati szegmensből vagy nem a modullal azonos hálózaton belül van, mindaddig, amíg a terminál csatlakozni tud a hálózathoz, távoli bejelentkezéssel távirányíthatja az eszközt. Ezt más néven távoli módnak is nevezzük. 7

10 .6 A hálózati módban történő csatlakozás vázlatos ábrája.7 Az AP módban történő csatlakozás vázlatos ábrája 8

11 .8 A WiFi modul ábrája Az AP mód jelzőlámpája A hálózati csatlakozás jelzőlámpája A távoli csatlakozás jelzőlámpája Az időzítő beállítás jelzőlámpája AP mód gomb: Nyomja meg a gombot az AP mód és a hálózati mód közötti váltáshoz Hálózati módban, nyomja meg az AP mód gombot, hogy először átváltson az AP módba; Jelzőlámpa AP mód Hálózati csatlakozás Távoli csatlakozás Funkció Be - azt jelzi, hogy az eszköz AP módban van, működhet routerként és csatlakozhat közvetlenül a terminál eszközökhöz; Ki - azt jelzi, hogy az eszköz nincs AP módban. Be - azt jelzi, hogy az eszköz sikeresen csatlakozik a routerhez; Ki- azt jelzi, hogy az eszköz és a router közötti csatlakozás sikertelen; Gyors villogás - azt jelzi, hogy a kezelő felület jeleket továbbít. Be - azt jelzi, hogy az eszköz sikeresen csatlakozott a távoli szerverhez; Ki - azt jelzi, hogy az eszköz és a router közötti csatlakozás sikertelen; Gyors villogás - azt jelzi, hogy a kezelő felület jeleket továbbít. Lassú villogás - azt jelzi, hogy az eszköz nem aktiválja azt a vonalkódot, amelyhez intelligens eszköz szükséges. Ellenkező esetben az eszköz távirányítása sikertelen lesz. Az időzítő beállítása Be - azt jelzi, hogy az időzítő beállítása rendelkezésre áll; Ki - azt jelzi, hogy az óra beállítása nem áll rendelkezésre. 9

12 . Az iphone és androidos applikáció kezelésére vonatkozó utasítások. Iphone applikáció letöltése és törlése (). Letöltés és telepítés ). Telepítés Kérjük, keressen rá a pool heater" (medencemelegítő) kifejezésre az App Store-ban, töltse le és telepítse az alkalmazást. Keresse meg a PoolTemp" alkalmazást ). Törlés A fő kezelői felületen hosszan nyomja az applikáció ikont, amíg az rezegni nem kezd. Nyomja meg a gombot, az applikáció törléséhez. 0

13 . Androidos telefonos applikáció letöltése és törlése (). Letöltés és telepítés ). Telepítés Kérjük, keressen rá a pool heater" (medencemelegítő) kifejezésre az Google Play áruházban, töltse le és telepítse az alkalmazást. ). Törlés ). Kattintson a Setting (Beállítás) gombra a telefonja fő kezelői felületén a beállítási oldalra való belépéshez ). Keresse meg az Apps (Alkalmazásokat) és lépjen be 3). Keresse meg a Pool Heater (Medencemelegítő) kifejezést és lépjen be 4). A Medencemelegítő alkalmazás törléséhez kattintson rá az Uninstall (Törlés) gombra. Kattintson a Setting (Beállítás) gombra és lépjen be Kattintson meg az Apps (Alkalmazásokra) és lépjen be 3 4 Kattintson a Pool Heater (Medencemelegítő) opcióra és lépjen be Az alkalmazás törléséhez kattintson rá az Uninstall (Törlés) gombra.

14 ..3 Az Iphone vagy androidos telefon alkalmazás kezelése (). Kattintson a + gombra a kezelésbe való belépéshez és az AP módból hálózati módba való átváltáshoz (ellenőrizze, hogy az egyszerű WiFi csatlakozik) Belépéshez: + gomb (). AP mód csatlakozása (kérjük, az első használat előtt csatlakozzon) ) Nyomja meg az AP mód gombot az s-hez és a jelzőlámpa kigyullad (lásd a WiFi modulra vonatkozó utasításokat) Az AP mód jelzőlámpája ég Nyomja meg az AP mód gombot az s-hez

15 3 4 Belépéshez: + gomb (3) Lépjen vissza a WiFi kezelői felületre. A WiFi Egyszerű WiFi rendelkezésre áll. Csatlakoztassa telefonját az Egyszerű WiFi -hez. Ellenőrizze, hogy a hálózat ki van választva 3

16 (4) Lépjen vissza a Pool Heater (Medencemelegítő) alkalmazásra. A folytatáshoz kattintson a > jelre ⑴ A csatlakozáshoz kattintson rá a WiFi nevére ⑵ Ha a listában nem szerepel annak a WiFi hálózatnak a neve, amelyhez csatlakozni szeretne vagy semmi nincs a listán, akkor kattintson az Enter WiFi name (A WiFi nevének beírása) opcióra Ha körvetlenül szeretne hozzáférni az alkalmazáshoz konfigurálás nélkül, kérjük, kattintson ide 3 Kérjük, írja be a WiFi hálózat nevét ⑶ Írja be a WiFi hálózati jelszót ⑷ Kérjük, írja be a WiFi hálózat jelszavát ⑸ Folytatás: OK gomb 4

17 (5). ellenőrizze a WiFi modult Ellenőrizze, hogy a WiFi modul hálózati jelzőlámpája ég Megjegyzés: új hálózathoz való csatlakozás után az AP mód jelzőlámpája kialszik, közben a hálózat jelzőlámpája kigyullad. Kérjük, ellenőrizze és gondoskodjon arról, hogy a telefonja az új hálózathoz csatlakozik (6). Ha iphone-t használ, kérjük, lépjen vissza a WiFi kezelői felületre Csatlakozzon a (4) lépésben kiválasztott hálózathoz Lépjen vissza a medencemelegítőhöz 5

18 A befejezéshez kattintson a pipára 7). Ha androidos telefont használ a 4. lépés befejezése után, kérjük, lépjen be a következő kezelőfelületre Befejezés 6

19 .4 A bejelentkezési kezelői felületen válassza a Local (helyi) módot és kattintson az eszköz keresésére, hogy megtalálja a rendelkezésre álló eszközöket. Írja be az eszköz vonalkódját és hitelesítési kódját Az eszköz regisztrációjához kattintson az OK gombra Megjegyzés: A vonalkód és a hitelesítési kód véletlenszerűen van kijelölve. Ha az utóbbi aktiválása során a Cancel (Mégsem) opcióra kattint, akkor ez a figyelmeztető szöveg fog megjelenni minden alkalommal, amikor belép; Ha az OK gombra kattint, az azonnal aktiválódik és a következő bejelentkezéskor egyszerűen beléphet. 3. Fő kezelői felület 3. Sikeres aktiválás után közvetlenül lépjen be a fő vezérlő kezelői felületre

20 (). A fő kezelői felületen lévő gombok kezelésével kapcsolatos utasítások SZ. A gomb jelölése A gomb neve A gomb funkciói 3 Célhőmérsékle t beállítása Hőmérséklet görbe A célhőmérséklet mutatóját állítja be. Nyomja meg és tartsa lenyomva, amíg az értéket elcsúsztatva beállítja a célhőmérsékletet, amely az óramutató Kattintson rá a gombra a hőmérsékleti görbe kezelői felületére való belépéshez, ahol ellenőrizheti a hőmérsékleti görbe előzményeit, a bemeneti és a kimeneti víz 4 időzítő Kattintson rá a gombra az időzítő be- /kikapcsolásához és a némítás időzítő beállítási kezelői felületére való belépéshez. 5 Hálózati kapcsoló Kattintson rá a gombra az eszköz be-/kikapcsolásához. 6 Módváltás Kattintson rá a gombra a három mód, azaz a hűtés, melegítés és automatikus módok váltogatásához. 8 Menü Kattintson rá a gombra a funkció menü kibontásához. 9 Eszközlista Kattintson rá a gombra az eszközlista interfészhez való visszatéréshez. 0 Beállítás Kattintson rá a gombra a beállítások felületre való belépéshez 8

21 (). A fő kezelői felület kijelzőjén lévő szimbólumokkal kapcsolatos utasítások SZ. 7 Az ikon jelölése Az ikon jelentései és funkciói A jelenlegi medencehőmérséklet kijelzése. Az időjárási körülmények kijelzése három napra. 3. Áramellátás BE/KI kapcsolása (). Kikapcsolt állapotban kattintson a bekapcsoló gombra. Megjelenik egy vízhullám a kezelői felület középső körében, ami azt jelenti, hogy az eszköz be van kapcsolva; (). Bekapcsolt állapotban kattintson a bekapcsoló gombra. Megjelenik az OFF (KI) jelzés a kezelői felület középső körében, ami azt jelenti, hogy az eszköz ki van kapcsolva; A kikapcsoláshoz kattintson az áramellátás ikonra A bekapcsoláshoz kattintson az áramellátás ikonra 9

22 3.3 A módváltások kezelése (). Amikor a módgomb hűtési módban van, kattintson a kijelzőn a melegítés ikonra. Ekkor a melegítési mód van bekapcsolva; (). Amikor a módgomb melegítési módban van, kattintson a kijelzőn az automatikus ikonra. Ekkor az automatikus mód van bekapcsolva; (3). Amikor a módgomb automatikus módban van, kattintson a kijelzőn a hűtés ikonra. Ekkor az hűtési mód van bekapcsolva; A melegítési módra váltáshoz kattintson a mód gombra. 3 Az automatikus módra váltáshoz kattintson a mód gombra. A hűtési módra váltáshoz kattintson a mód gombra. 0

23 3.4 Az időzítő kezelése (). Kattintson rá az óra gombra az óra kezelői felületére való belépéshez; (). Kattintson a < gombra a fő kezelői felülethez való visszatéréshez; Kattintson rá az óra gombra az óra kezelői felületére való belépéshez. Kattintson a < gombra a fő kezelői felülethez való visszatéréshez. 3.5 Az időzítő bekapcsolásának és kikapcsolásának kezelése (). Lépjen be az időzítő kezelői felületre az 5.) pontban foglaltak szerint; (). Csúsztassa az óra kapcsolóját jobbra, miközben az ikon -t mutat és az óra be van kapcsolva (3). Csúsztassa az óra kapcsolóját balra, miközben az ikon -t mutat és az óra ki van kapcsolva (4). Kattintson a start:xx:xx > gombra az időzítő bekapcsolásának beállításához; (5). Kattintson a finish:xx:xx > gombra az időzítő kikapcsolásának beállításához; 4 Az időzítő elindításához csúsztassa jobbra. 5 Az időzítő bezárásához csúsztassa balra. Az időzítő beállításához kattintson a karakterekre. 3 Állítsa be az időzítőt, és a befejezéshez kattintson a Mentés -re.

24 3.6 A hőmérsékleti görbe kezelése (). Kattintson rá a hőmérsékleti görbe gombra a hőmérsékleti görbe kezelői felületére való belépéshez; (). Kattintson a < gombra a fő kezelői felülethez való visszatéréshez; Kattintson rá a hőmérsékleti görbe gombra a hőmérsékleti görbe kezelői felületére való belépéshez. Kattintson a < gombra a fő kezelői felülethez való visszatéréshez; 3.7 A hőmérsékleti görbe kezelése (). Lépjen be a hőmérsékleti görbe kezelői felületre az 9.) pontban foglaltak szerint; (). Megjelenik a vízszivattyú fordulatszáma, a bemeneti és kimeneti víz hőmérséklete és a célhőmérséklet; (3). A görbén ellenőrizheti a bemeneti és a kimeneti víz hőmérsékletének változásait az elmúlt 30 naptól az aktuális napig, valamint az aktuális célhőmérséklet egyenes vonalát; (4). Nyomja meg a görbét a két ujját két oldalra mozgatva, így felnagyítva a görbét. A minimális skálalépték 5 perc; (5). A balra és jobbra mozgatáshoz, valamint a bemeneti és kimeneti víz hőmérsékletének és célhőmérséklet aktuális pontjának ellenőrzéséhez nyomja meg a háromszöget a görbén; Annak a pontnak Háromszög Bemeneti víz hőmérséklete Kimeneti víz hőmérséklete Célhőmérséklet a dátuma, ahol a háromszög aktuálisan található Információk arra a hőmérsékleti pontra vonatkozóan, ahol a háromszög aktuálisan található A függőleges tengelyen található a hőmérséklet, a minimum skála 5 -os beosztású, valamint a maximális és a minimális értékek; a maximális skála a görbével dinamikusan változik. A vízszintes tengelyen található az idő, a maximális skála egy nap, a minimális skála 5 perc.

25 Nyomja meg a görbét úgy, hogy a két ujját két oldalra mozgatja, ezzel felnagyítva a görbét. 3.8 A célhőmérséklet beállítása (). Nyomja meg a jelenlegi hőmérsékletet; (). Csúsztassa az óramutató járásával egyező irányba a hőmérséklet csökkentéséhez; (3). Csúsztassa az óramutató járásával ellentétes irányba a hőmérséklet növeléséhez. Nyomja meg és csúsztassa az óramutató járásával egyező irányba a hőmérséklet csökkentéséhez. Nyomja meg és csúsztassa az óramutató járásával ellentétes irányba a hőmérséklet növeléséhez. 3

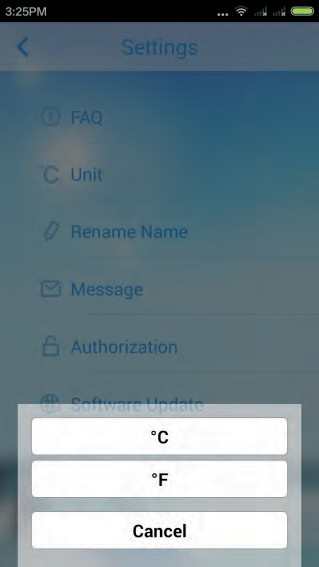

26 3.9 A menü gomb kezelése (). Kattintson a < menügombra; (). A menü összezárásához kattintson az üres részre. A menü összezárásához kattintson az üres részre. Kattintson a << gombra a menü kibontásához. 4. Beállítás kezelői felület 4. Belépés a beállítás kezelői felületre (). Kattintson a Beállítás gombra a fő kezelői felületen a beállítási kezelői felületre való belépéshez. Kattintson rá a beállítás gombra a beállítások felületre való belépéshez. Kattintson a < gombra a fő kezelői felülethez való visszatéréshez. 4

27 4. A Gyakori kérdések megtekintése (). Kattintson rá a Gyakori kérdések gombra a Gyakori kérdések felületre való belépéshez; (). A címek alapján keresse meg a szükséges információt; (3). Kattintson rá a címre a részletes információk megtekintéséhez. Kattintson rá a kívánt címre a kibontáshoz Kibontatlan tartalmak. 3 Kattintson rá a kibontatlan tartalom címére, ezzel kibontva a tartalmakat. 4.3 Mértékegységek átváltása (). Kattintson a mértékegységek opcióra; (). Válassza ki a kívánt mértékegységet és végezze el a beállítást; (3). Kattintson a Cancel (Mégsem) gombra a beállítás törléséhez. A mértékegység-beállítás megadásához kattintson a Unit (Mértékegység) gombra. Kattintson a Cancel (Mégsem) gombra a beállítás törléséhez. Válassza ki a kívánt mértékegységet. 5

28 4.4 Eszköz átnevezése (). Click Rename Device (Eszköz átnevezése) opcióra a beállítás kezelői felületen, az eszköz átnevezésére szolgáló felületre való belépéshez; (). Az eszköz nevének szerkesztéséhez kattintson a toll ikonra; (3). Kattintson a pipára az eszköz átnevezésének mentéséhez. Az eszköz nevének szerkesztéséhez kattintson a toll ikonra. Kattintson a pipára az eszköz átnevezésének mentéséhez. 4.5 Eszköz engedélyezése (). Kattintson az Engedélyezés a beállítás kezelői felületre, az engedélyezés panel megnyitásához; (). Kattintson az Igen gombra a panelen az engedélyezés elvégzéséhez és az engedélyezés kezelői felületre való belépéshez; (3). Kattintson a Cancel (Mégsem) gombra az engedélyezés kezelői felületen, az engedélyezés törléséhez. Kattintson az Authorization gombra a felugró panel megnyitásához; 3Kattintson (Mégsem) gombra az engedélyezés törléséhez a Cancel Kattintson a Yes (Igen) gombra az elvégzéshez és az engedélyezés kezelői felületre való belépéshez Megjegyzés: az eszköz engedélyezése kizárólag hálózati módban kezelhető, és az eszköznek el kell fogadnia a hálózati ellenőrzést. Ha az eszköz nincs regisztrálva, akkor az engedélyezés panel helyett a regisztráció panel fog felugrani, amikor először az Authorization gombra kattint. 6

29 5. Demo mód 5. ) Demo lejátszás mód (). A Demo lejátszás módba való belépéshez kattintson a Demo opcióra az eszközlistában; (). Haladjon végig a lépéseken az útmutató szerint; (3). Miután az útmutató eltűnik, minden funkció ugyanúgy működi, mint a (6) fő kezelői felületen. A Demo lejátszás módba való belépéshez kattintson a Demo opcióra. Kattintson a hőmérsékletre a következő útmutató megnyitásához. 3 Haladjon végig a lépéseken az útmutató szerint 7

30 6. Üzemeltetés eszköz közvetlen csatlakoztatásával 6. Keressen közvetlen csatlakozást (). Hajtsa végre az () pont ) és ) lépését; (). Lépjen vissza a medencemelegítőhöz; (3). Csúsztassa el az eszközlista frissítéséhez; (4). A csatlakoztatáshoz kattintson rá a kikeresett eszközre. Csatlakoztatáshoz kattintson rá az eszköz nevére. Csúsztassa el a frissítéshez, az eszköz kereséséhez. 6. Keressen közvetlen csatlakozást (). Hajtsa végre az () pont ), ) és 3) lépését; (). Lépjen vissza a Medencemelegítő konfigurációs kezelői felületének harmadik lépéséhez; (3). Az eszköz közvetlen csatlakoztatásához kattintson a Connect to device (Csatlakozás az eszközhöz) opcióra; Kattintson a ide a konfigurációs kezelői felülethez való visszatéréshez; Kattintson a Connect to device opcióra. 8

31 7. Gyakori kérdések 7.. Sikeresen csatlakoztatott AP mód: az AP mód jelző világít, a router kapcsolatjelző és az internetkapcsolat jelzője nem világít. 7.. Sikeresen csatlakoztatott internetes mód: az AP mód jelző nem világít, a router kapcsolatjelző és az internetkapcsolat jelzője világít. (Ha az internetkapcsolat jelzője nem világít, ez azt jelenti, hogy a távoli szerverhez való kapcsolódás sikertelen.) 7.3. GYIK:7.3.. Amikor az AP mód jelző világít, miért nem lehet az okoseszközzel megkeresni a medencemelegítőt? (). Győződjön meg róla, hogy az okoseszköz csatlakozik az egyszerű WiFi hálózathoz; (). Próbálja meg kisebb távolságból megkeresni a medencemelegítőt, ezzel elkerülve azokat az akadályokat, amelyek gyengítik a jelet; Miért ég a routercsatlakozás jelzője, miközben az internetcsatlakozás jelzője nem világít? (). Ellenőrizze, hogy a router csatlakozik-e az internethez; (). Az okoseszköz segítségével váltson ismét internetes módba; Miért nem ég a router jelzője, amikor az egység nincs AP módban? (). Ellenőrizze, hogy a router csatlakozik-e az internethez; (). Az okoseszköz segítségével váltson ismét internetes módba, győződjön meg róla, hogy a helyes hálózati nevet és jelszót írta be; (3). Próbálja meg csökkenteni a távolságot a medencemelegítő és a router között, ezzel elkerülve, hogy túl sok olyan akadály legyen, amelyek gyengítik a jelet; Hogyan oldjam meg azt a problémát, ha túl nagy a távolság az eszköz és a router között, és ez instabillá teszi a jelet? () Próbáljon meg egy új vezeték nélküli routert helyezni az eredeti router és a medencemelegítő közé, valamint a terminál és a medencemelegítő közé. 9
