1 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE KEOP /1F TENDERTERV ÉPÜLETGÉPÉSZETI RENDSZEREK Megbízó: Paks Város Önkormányzata 7030 Paks, Dózsa György u Tervszám: 132 Kiadás dátuma: április 14. Készítette: CSIZÉR ZOLTÁN okleveles gépészmérnök GT

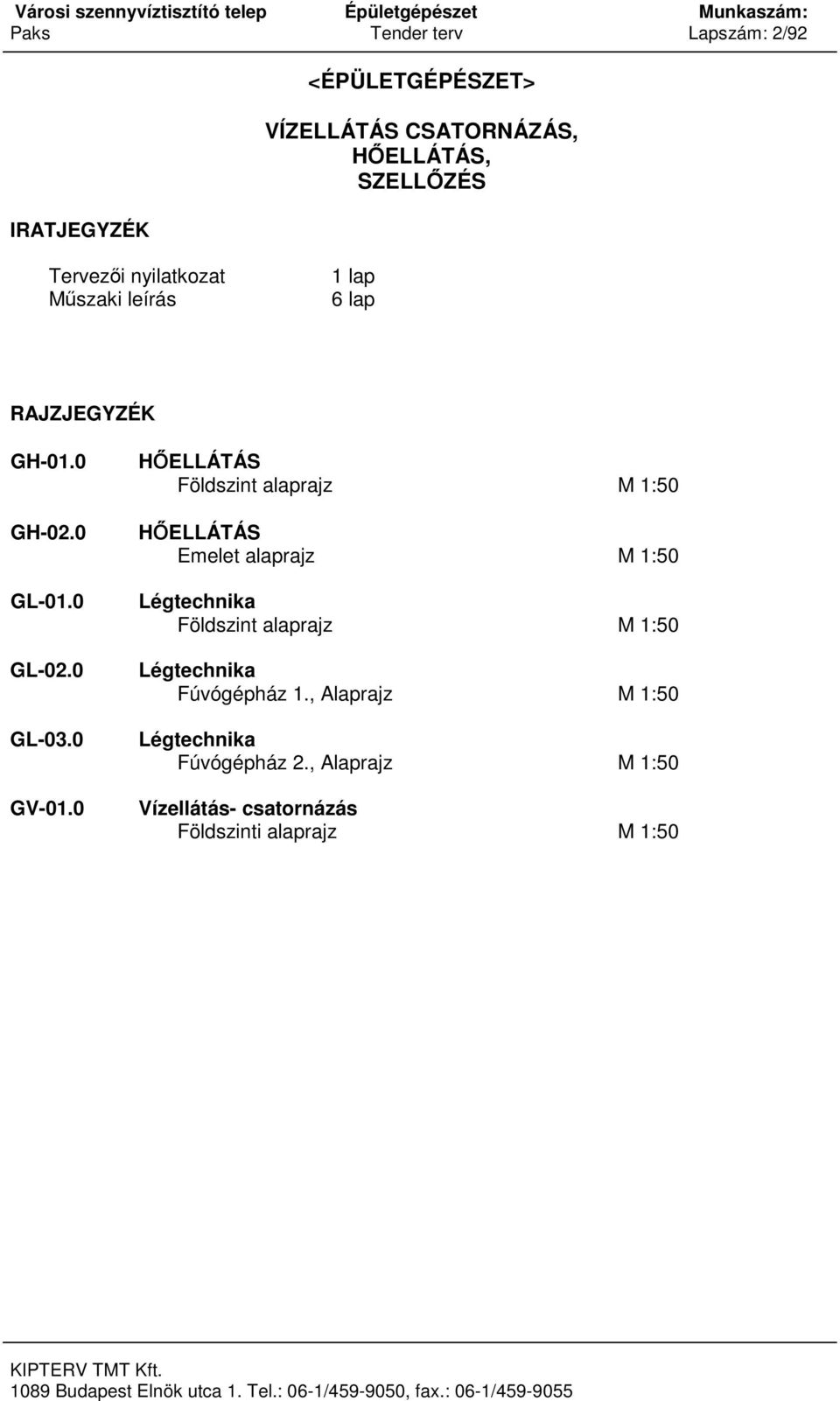

2 Paks Tender terv Lapszám: 2/92 IRATJEGYZÉK <ÉPÜLETGÉPÉSZET> VÍZELLÁTÁS CSATORNÁZÁS, HŐELLÁTÁS, SZELLŐZÉS Tervezői nyilatkozat Műszaki leírás 1 lap 6 lap RAJZJEGYZÉK GH-01.0 GH-02.0 GL-01.0 GL-02.0 GL-03.0 GV-01.0 HŐELLÁTÁS Földszint alaprajz M 1:50 HŐELLÁTÁS Emelet alaprajz M 1:50 Légtechnika Földszint alaprajz M 1:50 Légtechnika Fúvógépház 1., Alaprajz M 1:50 Légtechnika Fúvógépház 2., Alaprajz M 1:50 Vízellátás- csatornázás Földszinti alaprajz M 1:50

3 Paks Tender terv Lapszám: 3/11 T E R V E Z Ő I N Y I L A T K O Z A T Az évi XCIII. számú törvény (MvT) 19 (2) bekezdés, XXXI. számú tőrvény 21.. (3) bekezdése, 191/2009.(IX.15.) számú Kormány rendelet 9 (5) bekezdése alapján kijelentem, hogy Paks város szennyvíztisztító telep épületgépész tender tervei, az általános érvényű hatósági előírásoknak - ezen belül a tűzrendészeti követelményeknek, a hatályos munkavédelmi jogszabályoknak, a vonatkozó magyar szabványoknak és rendeleteknek, így különösen az évi LXXVIII. törvény 31. (1)- (2) és (4) bekezdésében meghatározott követelményeknek, valamint a 253/1997. (XII. 20.) Kormány rendeletnek (az országos településrendezési és építési követelmények (OTÉK)) megfelelően készültek, azoktól való eltérés nem vált szükségessé és az építési engedéllyel összhangban van, a dokumentáció a biztonsági és egészségvédelmi koordinátor közreműködésével készült, a betervezett termékek rendelkeznek a szükséges megfelelőségi igazolással. Budapest, április 14. CSIZÉR ZOLTÁN okl. gépészmérnök épületgépész vezető tervező GT

4 Paks Tender terv Lapszám: 4/11 1. ELŐZMÉNYEK Paks város a jelenleg üzemelő szennyvíztisztító telep rekonstrukcióját tervezi megvalósítani KEOP támogatás igénybevételével. Jelen épületgépészeti tender terv két épülettel foglalkozik: 1. A meglévő kiszolgáló épület egy részének átépítésével és az átépítéssel nem érintett épületrész teljes gépészeti felújításával. 2. Az új, szennyvízkezelő épület tervezésével. A szennyvízkezelő épület kétszintes. Az alsó szinten a reaktortér, a földszinten az üzemtér, a gépház és a fúvógépház kerülnek elhelyezésre. 2. VÍZELLÁTÁS 2.1. Közműellátás Az ingatlan meglévő vízbekötéssel rendelkezik. A telekhatártól 0,5 m-re található a vízmérő-akna. A szennyvízkezelő épület várható napi technológiai vízfogyasztás: A kezelő épület napi vízfogyasztása: 500 liter liter A technológiai vízre vonatkozóan lásd vízjogi engedélyt. Jelen tervdokumentációval párhuzamosan külső közmű kialakításának tervezése folyik Vízellátó rendszer Az épületek (kezelő épület, szennyvíztisztító épület) belső ivóvíz felhasználása az MI műszaki irányelv előírásainak ajánlásai alapján határoztuk meg: Kiszolgáló épület műszaki tartalom : Az átalakítással érintett helyiségekben a meglévő vezetékek és szerelvények elbontásra kerülnek. A kiszolgáló épületbe az átalakítás után keletkező új vizesblokk egységekbe és mosogató helyiségbe beépítendő szaniterek típusa és száma: Beépítendő Csapoló Megnevezés Megjegyzés darabszám egyenérték Mosdó Keverő csapteleppel 7 0,5/db WC Hátsó kifolyású 4 0,25/db Zuhany Keverő csapteleppel 6 0,67/db Mosogató Keverő csapteleppel 3 1/db Tömlővéges 210. ST kifolyószeleppel 1 1/db A betervezett csapolók összes csapoló egyenértéke: N= 10,52. Az MI műszaki irányelv előírásainak ajánlásai alapján a mértékadó csúcsterhelés az épületre 0,9 l/s. A kiszolgáló- illetve szennyvíztisztító épület önálló al-vízmérőkkel nem rendelkeznek.

5 Paks Tender terv Lapszám: 5/11 A vizes berendezéseket ellátó ivóvíz vezetékeket falban vezetve juttatjuk el a csapolókig. Az épületen kívül az ivóvíz vezeték anyaga KPE cső, míg az épületen belül a vezetékeket hga (horganyzott acél szabadon szerelve) illetve HENCO (ötrétegű alumíniumbetétes műanyagcső falban szerelve) csővel terveztük szerelni. A szabadon illetve falban szerelt hidegvíz vezetékeket zártcellás, a költségvetésben kiírt falvastagságú csőhéj szigeteléssel kell ellátni. A kezelő épület használati melegvíz fogyasztását a meglévő kazánházban elhelyezett HMV tároló biztosítja. A terven szereplő vízvezetéki méretek meghatározásánál, a nyomvonalak kitűzésénél az MSZ és a DIN 1988 ajánlásai és előírásai szerint jártunk el. A mértékadó maximális vízsebességi értékek: - alap vezetékekben: 2 m/s - ágvezetékekben: 0,8 1 m/s Az épületbe betervezett kiöntők rozsdamentes kivitelű. 3. CSATORNÁZÁS 3.1. Közműellátás. A terület kommunális csatorna közművel ellátott. A szennyvíz elvezetés tervét külön udvartéri vezetékek- dokumentáció tartalmazza Belső csatornázás Kiszolgáló épület Az átalakítással érintett helyiségekben a meglévő vezetékek és szerelvények bontásra kerülnek. A kiszolgáló épület területén keletkező szociális szennyvizet, földárokban vezetve juttatjuk el a TFH aknába, ahonnan az atomerőművi átemelőbe kerül és egyesítve a városi szennyvízzel jut el a szennyvíztisztító műtárgyra. A szennyvízvezeték anyaga PVC, KG- PVC és GE-PE csatornacső. Az épületbe betervezett szaniter berendezések, és víznyelési egyenértékük: Megnevezés Megjegyzés Beépítendő darabszám Víznyelési egyenérték Mosdó Normál kivitelű 7 0,2/db WC Hátsó kifolyású 4 4,5/db Zuhany Keverő csapteleppel 6 0,6/db Mosogató Kétmedencés 3 3,0/db Falikút Normál kivitelű 1 2,0/db Az épületre számított kommunális szennyvíz mennyisége: V = 3,0 m 3 /d.

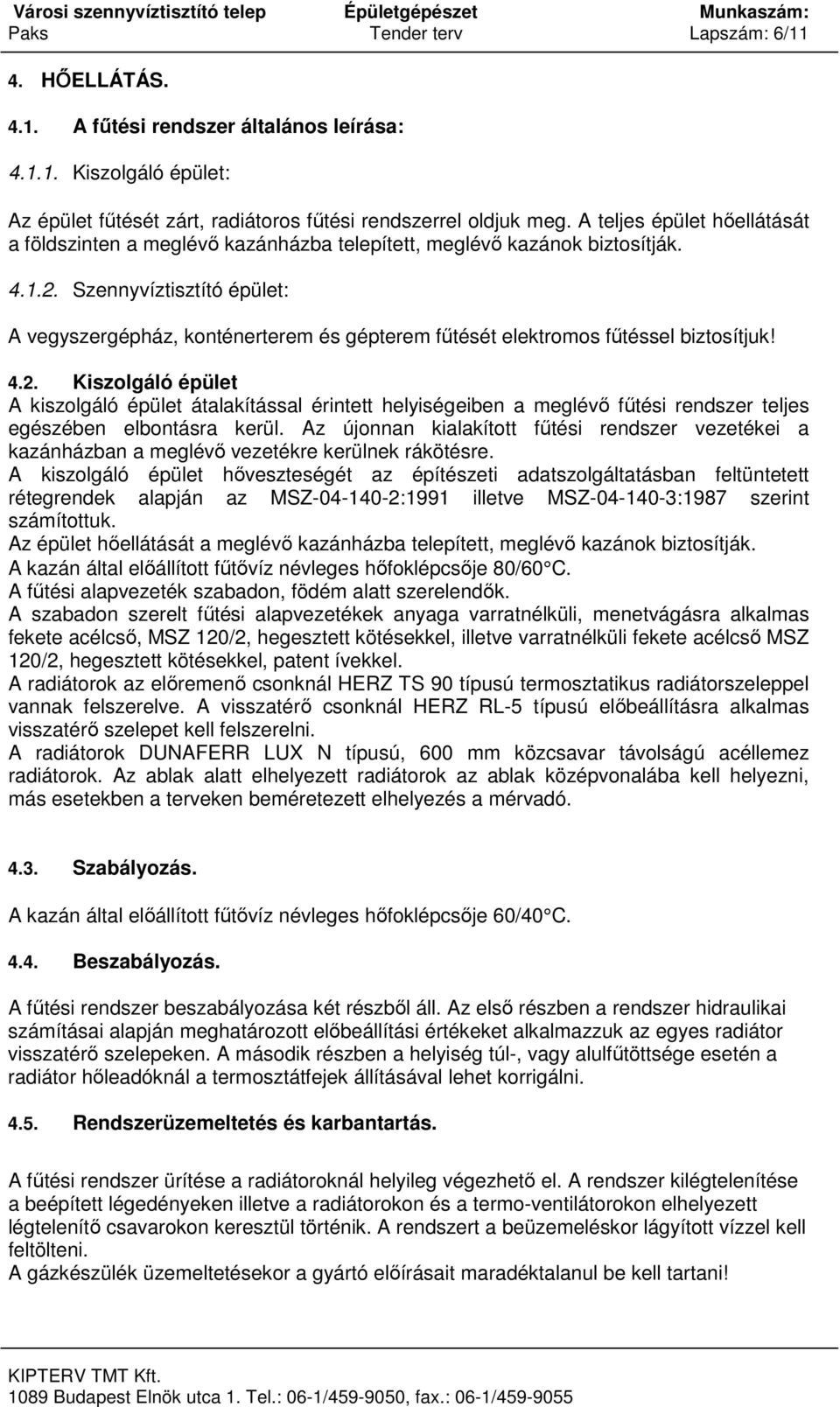

6 Paks Tender terv Lapszám: 6/11 4. HŐELLÁTÁS A fűtési rendszer általános leírása: Kiszolgáló épület: Az épület fűtését zárt, radiátoros fűtési rendszerrel oldjuk meg. A teljes épület hőellátását a földszinten a meglévő kazánházba telepített, meglévő kazánok biztosítják Szennyvíztisztító épület: A vegyszergépház, konténerterem és gépterem fűtését elektromos fűtéssel biztosítjuk! 4.2. Kiszolgáló épület A kiszolgáló épület átalakítással érintett helyiségeiben a meglévő fűtési rendszer teljes egészében elbontásra kerül. Az újonnan kialakított fűtési rendszer vezetékei a kazánházban a meglévő vezetékre kerülnek rákötésre. A kiszolgáló épület hőveszteségét az építészeti adatszolgáltatásban feltüntetett rétegrendek alapján az MSZ :1991 illetve MSZ :1987 szerint számítottuk. Az épület hőellátását a meglévő kazánházba telepített, meglévő kazánok biztosítják. A kazán által előállított fűtővíz névleges hőfoklépcsője 80/60 C. A fűtési alapvezeték szabadon, födém alatt szerelendők. A szabadon szerelt fűtési alapvezetékek anyaga varratnélküli, menetvágásra alkalmas fekete acélcső, MSZ 120/2, hegesztett kötésekkel, illetve varratnélküli fekete acélcső MSZ 120/2, hegesztett kötésekkel, patent ívekkel. A radiátorok az előremenő csonknál HERZ TS 90 típusú termosztatikus radiátorszeleppel vannak felszerelve. A visszatérő csonknál HERZ RL-5 típusú előbeállításra alkalmas visszatérő szelepet kell felszerelni. A radiátorok DUNAFERR LUX N típusú, 600 mm közcsavar távolságú acéllemez radiátorok. Az ablak alatt elhelyezett radiátorok az ablak középvonalába kell helyezni, más esetekben a terveken beméretezett elhelyezés a mérvadó Szabályozás. A kazán által előállított fűtővíz névleges hőfoklépcsője 60/40 C Beszabályozás. A fűtési rendszer beszabályozása két részből áll. Az első részben a rendszer hidraulikai számításai alapján meghatározott előbeállítási értékeket alkalmazzuk az egyes radiátor visszatérő szelepeken. A második részben a helyiség túl-, vagy alulfűtöttsége esetén a radiátor hőleadóknál a termosztátfejek állításával lehet korrigálni Rendszerüzemeltetés és karbantartás. A fűtési rendszer ürítése a radiátoroknál helyileg végezhető el. A rendszer kilégtelenítése a beépített légedényeken illetve a radiátorokon és a termo-ventilátorokon elhelyezett légtelenítő csavarokon keresztül történik. A rendszert a beüzemeléskor lágyított vízzel kell feltölteni. A gázkészülék üzemeltetésekor a gyártó előírásait maradéktalanul be kell tartani!

7 Paks Tender terv Lapszám: 7/11 5. LÉGTECHNIKA SZELLŐZÉS Fúvó gépház. A szennyvíztisztító épületben 2 db fúvó gépház kerül kialakításra, az egyik a földszinten, a másik az emeleten Földszinti fúvógépház: A földszinti fúvó gépházban 4 db technológiai fúvó van beépítve. Az technológiai tervező által adott adatszolgáltatás alapján a nyári esetben a szükséges szellőző mennyiség 5917 m3/h, téli esetben ez az érték kisebb. A helyiségben nyári állapotban a gépek üzeme következtében a hőmérséklet emelkedés legfeljebb 8 C lehet, a helyiség lehűtésére 5917 m3/h légmennyiség szükséges. Miután a fúvók a reaktortérbe összesen 3240 m3/h légmennyiséget fújnak be (egyidejűleg 3 fúvó működésével számolva), amely levegőt a gépteremből szívják el, így a helyiség hűtésére 2677 m3/h teljesítményű ventilátort kell alkalmazni. A hűtőlevegő és a fúvók munkalevegője a szabadból a külső ajtón elhelyezett fix zsalun keresztül áramlik a depressziós gépterembe. Az 2700 m3/h teljesítményű csőventilátor a helyiségben felmelegedett levegőt esővédő fix zsalun keresztül szállítja a szabadba. Téli üzem esetén, amikor a szellőző levegőmennyiség lecsökken, a két-szárnyú ajtóra elhelyezett 1-1 db. ajtórács egyikét hőszigetelt panel segítségével lezárjuk. A ventilátort helyiség termosztátról indítjuk Emeleti fúvógépház: A földszinti fúvó gépházban 4 db technológiai fúvó van beépítve. Az adatszolgáltatás alapján a nyári esetben a szükséges szellőző mennyiség 404 m3/h, téli esetben ez az érték kisebb. A helyiségben nyári állapotban a gépek üzeme következtében a hőmérséklet emelkedés legfeljebb 8 C lehet, a helyiség lehűtésére 404 m3/h légmennyiség szükséges. Miután a fúvók a reaktortérbe összesen 180 m3/h légmennyiséget fújnak be (egyidejűleg 1 fúvó működésével számolva), amely levegőt a gépteremből szívják el, így a helyiség hűtésére 224 m3/h teljesítményű ventilátort kell alkalmazni. A hűtőlevegő és a fúvók munkalevegője a szabadból a külső ajtón elhelyezett fix zsalun keresztül áramlik a depressziós gépterembe. Az 250 m3/h teljesítményű csőventilátor a helyiségben felmelegedett levegőt esővédő fix zsalun keresztül szállítja a szabadba. Téli üzem esetén, amikor a szellőző levegőmennyiség lecsökken, a két-szárnyú ajtóra elhelyezett 1-1 db. ajtórács egyikét hőszigetelt panel segítségével lezárjuk. A ventilátort helyiség termosztátról indítjuk Kiszolgáló épület. A kiszolgáló épületben lévő szociális blokkok, amelyek külső nyílászárókkal rendelkeznek, azok szellőzését természetes úton, ablaknyitással oldjuk meg. A zárt, belsőterű vizes helyiségek szellőzését gépi úton, 1 db hangcsillapított csőventilátor segítségével biztosítjuk, v=330m3/h. A berendezés szívó-, nyomócsonkjánál hangcsillapító berendezések kerülnek elhelyezésre. Az elszívó fejek LS-100 illetve LS- 125-ös légszelepek, a helyiségek légpótlását az ajtókra szerelt ajtórácsokon keresztül biztosítjuk! 5.3. Vegyszer raktár.

8 Paks Tender terv Lapszám: 8/11 A belső terű, külső nyílászárókkal nem rendelkező helyiség szellőzését gépi úton biztosítjuk, 1 db fali ventilátor segítségével. A fali ventilátor teljesítménye: 100 m3/h. A ventilátor az oldalfalon keresztül dobja ki az elszívott levegőt. A helyiség légpótlása az ajtóra szerelt ajtórácsokon keresztül biztosítjuk! 6. FIGYELEMBE VETT ELŐÍRÁSOK 6.1. ÁLTALÁNOS JOGSZABÁLYI KÖTELEZETTSÉGEK A 253/1997 (XII.20.) Kormány rendelet Az országos település rendezési és építési követelményekről (OTÉK). A légszennyezettségi határértékről, a helyhez kötött légszennyező pontforrások kibocsátási határértékeiről a 14/2001 (V.9.) KöM-EüM-FVM együttes rendelete, valamint a 17/2001. (VIII.3) KöM rendelet, továbbá a 21/2001 (II.14.) Kormány rendelet a Levegő védelmével kapcsolatos egyes jogszabályokról. 8/2002. (III. 22.) KöM-EüM együttes rendelet a zaj- és rezgésterhelési határértékek megállapításáról 2/2002 (I.23.) BM. rendelet a Tűzvédelem és a Polgári védelem műszaki követelményeinek megállapításáról GMBSZ: A gáz csatlakozó vezetékek és fogyasztói berendezések létesítési és üzemeltetési műszaki-biztonsági szabályzata (amely kielégíti a 11/2004 (II.13.) GKM rendelet előírásait); MK-19 számú műszaki kézikönyv: a Gázelosztó-vezeték tervezése, kivitelezése, üzemeltetése címmel továbbá TIGÁZ TT 3000 és 4000 technológiai utasítás (TIGÁZ szolgáltatási területén) 28/2006. (V. 15.) GKM rendelet a gázszerelők nyilvántartásáról 8/1981 (XII.27.) IpM rendelet az érintésvédelmi előírásokról FIGYELMBE VETT SZABVÁNYOK JEGYZÉKE MSZ :1991 Épületek vízellátása MSZ /1:1982 A vízellátás fajlagos vízigényei. Kommunális vízellátás (hatályon kívül) MSZ :1991 Épületek csatornázása MSZ EN Hegesztésre és menetvágásra alkalmas ötvözetlen acélcsövek. Műszaki szállítási feltételek. MSZ EN Varratnélküli, hegeszthető acélcsövek. Méretek és hosszegységenkénti tömegek. MSZ EN :1999 Acélcsövek éghető közegek csővezetékeihez. Műszaki szállítási feltételek. 1. rész: A-osztályú csövek MSZ EN :1999 Acélcsövek éghető közegek csővezetékeihez. Műszaki szállítási feltételek. 2. rész: B-osztályú csövek MSZ EN :2003 Műanyag csővezetékrendszerek éghető gázok szállítására. Polietilén (PE) 1-5. rész MSZ 15286:1999 Ivóvízellátás, csővezetékek tisztítása és fertőtlenítése MSZ EN :2001 Gravitációs vízelvezető rendszerek épületen belül rész.

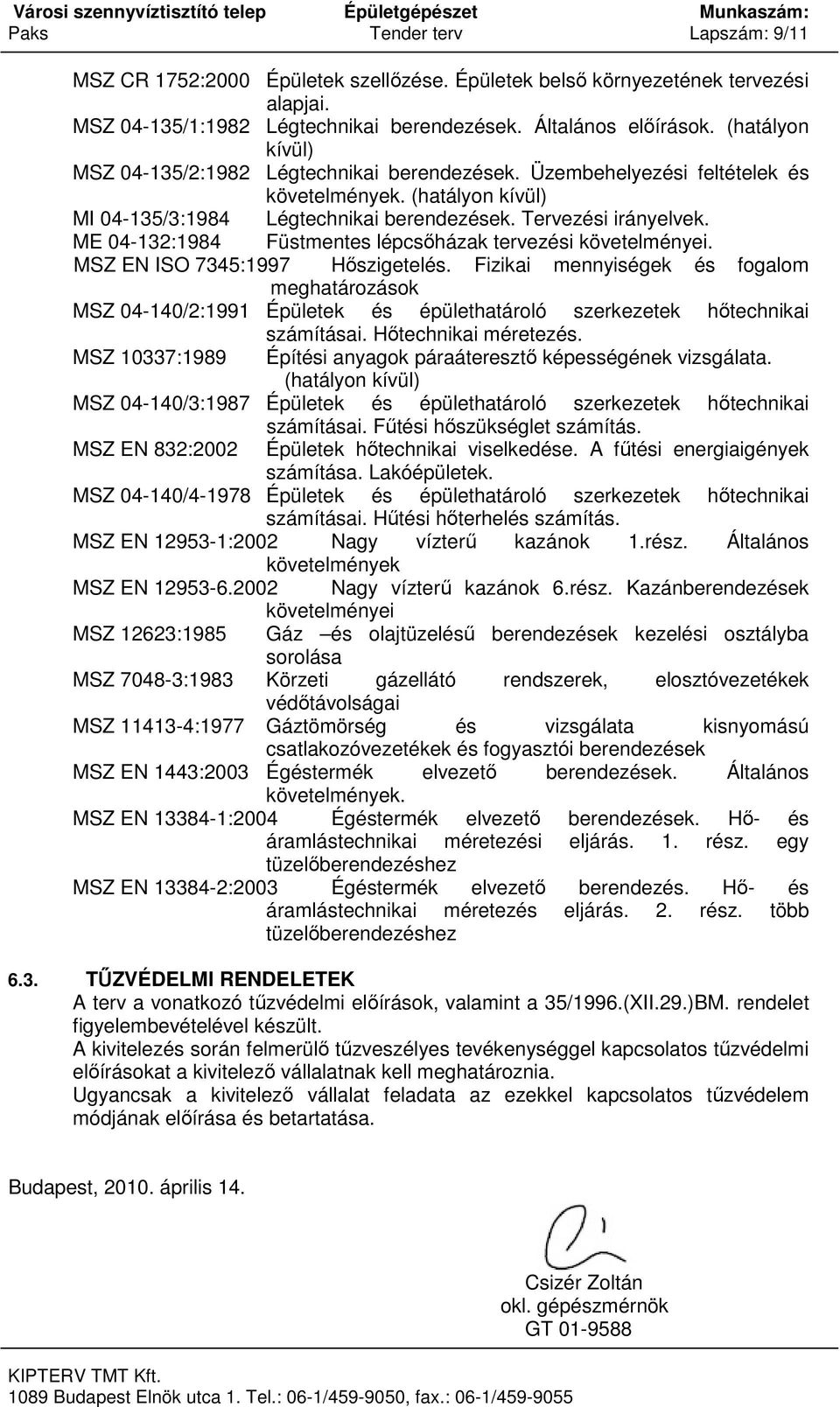

9 Paks Tender terv Lapszám: 9/11 MSZ CR 1752:2000 Épületek szellőzése. Épületek belső környezetének tervezési alapjai. MSZ /1:1982 Légtechnikai berendezések. Általános előírások. (hatályon kívül) MSZ /2:1982 Légtechnikai berendezések. Üzembehelyezési feltételek és követelmények. (hatályon kívül) MI /3:1984 Légtechnikai berendezések. Tervezési irányelvek. ME :1984 Füstmentes lépcsőházak tervezési követelményei. MSZ EN ISO 7345:1997 Hőszigetelés. Fizikai mennyiségek és fogalom meghatározások MSZ /2:1991 Épületek és épülethatároló szerkezetek hőtechnikai számításai. Hőtechnikai méretezés. MSZ 10337:1989 Építési anyagok páraáteresztő képességének vizsgálata. (hatályon kívül) MSZ /3:1987 Épületek és épülethatároló szerkezetek hőtechnikai MSZ EN 832:2002 számításai. Fűtési hőszükséglet számítás. Épületek hőtechnikai viselkedése. A fűtési energiaigények számítása. Lakóépületek. MSZ / Épületek és épülethatároló szerkezetek hőtechnikai számításai. Hűtési hőterhelés számítás. MSZ EN :2002 Nagy vízterű kazánok 1.rész. Általános követelmények MSZ EN Nagy vízterű kazánok 6.rész. Kazánberendezések követelményei MSZ 12623:1985 Gáz és olajtüzelésű berendezések kezelési osztályba sorolása MSZ :1983 Körzeti gázellátó rendszerek, elosztóvezetékek védőtávolságai MSZ :1977 Gáztömörség és vizsgálata kisnyomású csatlakozóvezetékek és fogyasztói berendezések MSZ EN 1443:2003 Égéstermék elvezető berendezések. Általános követelmények. MSZ EN :2004 Égéstermék elvezető berendezések. Hő- és áramlástechnikai méretezési eljárás. 1. rész. egy tüzelőberendezéshez MSZ EN :2003 Égéstermék elvezető berendezés. Hő- és áramlástechnikai méretezés eljárás. 2. rész. több tüzelőberendezéshez 6.3. TŰZVÉDELMI RENDELETEK A terv a vonatkozó tűzvédelmi előírások, valamint a 35/1996.(XII.29.)BM. rendelet figyelembevételével készült. A kivitelezés során felmerülő tűzveszélyes tevékenységgel kapcsolatos tűzvédelmi előírásokat a kivitelező vállalatnak kell meghatároznia. Ugyancsak a kivitelező vállalat feladata az ezekkel kapcsolatos tűzvédelem módjának előírása és betartatása. Budapest, április 14. Csizér Zoltán okl. gépészmérnök GT
