1 (MB) S..M 1200 AIR COOLED MONO CONDENSERS & AIR COOLED OEM MASCHINERY BUILDING KITS

2 TARTALOM Bemutatkozás 3 Kereskedelmi nyilatkozat 3 Szavatossági nyilatkozat 3 Adatkezelési nyilatkozat 3 S..M 1200 sorozatú mono kondenzátorok 4 Berendezések 7 MB S..M 1200 sorozatú gépépítő készletek 7 Berendezések 10 Előnyök 10 Kiválasztás 11 PED 12 Telepítési információk 12 2 /

3 1 Bemutatkozás A QPACK márkanév 100%-ban magyar fejlesztésű és gyártású termékcsaládot takar, mely részben nyugat európai részkomponensek felhasználásával, de egészében magyarországi tervezéssel és gyártással készül. A berendezések fejlesztése során az elsődleges cél az, hogy a magyar és közép-kelet európai piaci viszonyoknak megfelelő, kifejezetten szakcégek és szakemberek számára kedvező árfekvésű és szerviz barát OEM termékeket tegyen elérhetővé. További információért keresse fel a webhelyet vagy nagykereskedő partnerünk weboldalát, amely a 2 Kereskedelmi nyilatkozat A QPACK termékek nagykereskedelmi viszonteladói láncon keresztül kerülnek forgalomba hozatalra. A termékekkel kapcsolatos szállítási, kereskedelmi feltételekről és árakról érdeklődjön ismert nagykereskedő partnerünknél. 3 Szavatossági nyilatkozat A QPACK termékekre 12 hó szavatosság érvényes a vásárlás napjától számítva anyag vagy gyártás hibából eredő meghibásodásokra. A szavatosság a meghibásodott részegység szállítási cseréjére vonatkozik és korlátozódik. A QPACK kifejezetten nem vállal át közvetett károkat és járulékos költségeket. Esetleges szavatossági igény a vásárlás helyén kezdeményezhető. 4 Adatkezelési nyilatkozat A QPACK fenntartja a jogot, hogy az egyes dokumentációkban megjelent adatokat, a termékek műszaki jellemzőit vagy a termékskálát előzetes tájékoztatás nélkül, egyoldalúan megváltoztassa. A QPACK nem vállal felelősséget a dokumentációkban megjelent adatokért és nyomtatási hibákért. A QPACK márkaneve, logója és termékei márkavédelem alatt állnak, jogszerűtlen használatuk, az adatok hamisítása jogi következményeket von maga után. 3 /

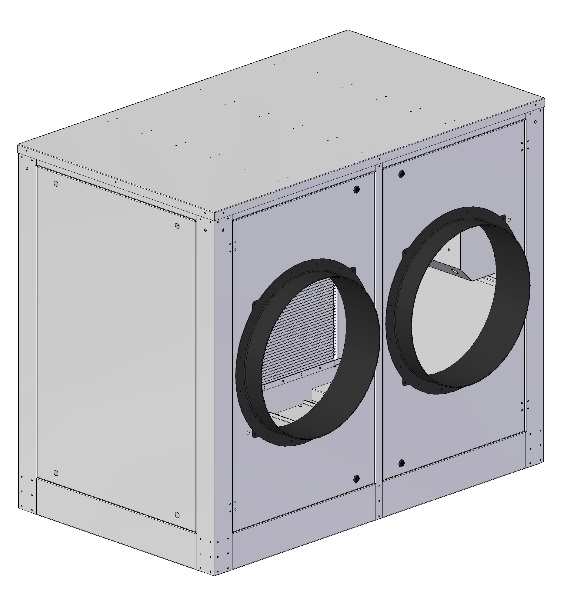

4 5 S..M 1200 sorozatú mono kondenzátorok A S..M 1200 típus sorozatú vízszintes elrendezésű, de állítva is telepíthető kondenzátorok kifejezetten hűtéstechnikai cégek és szervizek számára kifejlesztett OEM termékek annak érdekében, hogy mindenki a feladathoz leginkább megfelelő kondenzátort alakíthassa ki. A kondenzátorok gyárilag nem rendelkeznek ventilátorral, de azokra bármely szabványos méretű 500 mm járókerék méretű rácsos axiális ventilátor felszerelhető, így a teljesítmény széles tartományban beállítható a választott ventilátor paramétereitől függően. A berendezés sor négy eltérő méretben, 2, 4, 6 és 8 ventilátoros kivitelben érhető el, de a kereskedelmi forgalomban kapható változatos teljesítményű ventilátorok miatt a teljesítmény szinte fokozatmentesen illeszthető bármely alkalmazásra. Típus: SAM *500 4 /

5 Típus: SBM *500 Típus: SCM *500 5 /

6 Típus: SDM *500 6 /

7 BERENDEZÉSEK Típus Névleges teljesítmény (kw) Ventilátorok száma (db) Térfogat (liter) Beépítési méret (hossz*szél*mag) (mm) Üres tömeg (kg) ventilátorok nélkül SAM1200 2* , *1296* SBM1200 4*500 87,6 4 3,8 1488*1296* SCM1200 6* ,2 6 5, *1296* SDM1200 8* ,7 8 6,1 2688*1296* FIGYELEM! A teljesítmények a következő feltételek szerint kerültek megadásra Hűtőközeg: R410A, Tkörny: +35 C, Tkond: +50 C, Tnyom: +80 C, Tsub: 1 K, Vent.: ~8000 m3/h (62 Pa) / db. Eltérő feltételek esetén használja a megadott korrekciós értékeket. A hőcserélők mindegyike 2 db 25 mm alumínium, illetve az ezekbe gyárilag beforrasztott 22 mm-es réz csatlakozással rendelkezik. 6 MB S..M 1200 sorozatú gépépítő készletek Az MB S..M 1200 típus sorozatú gép építő készletek kifejezetten olyan hűtéstechnikai cégek és szervizek számára kifejlesztett OEM termékek, akik saját maguk kívánnak jó minőségű és gyári megjelenésű berendezéseket, aggregátokat, folyadékhűtőket, stb. gyártani. A gép építő készletek az esztétikus burkolat alá rejtve tartalmazzák léghűtéses microchannel kondenzátort, az elektromos kapcsolószekrényt, valamint a kompresszorok, folyadéktartály, stb. alátámasztásához szükséges merevítő elemeket, azaz mindazt, amelyek segítségével egy gyári megjelenésű hűtőberendezés alakítható ki. A berendezések gyárilag nem rendelkeznek ventilátorral, de azokra a legtöbb szabványos méretű 630 mm járókerék méretű rácsos axiális ventilátor felszerelhető, így a teljesítmény széles tartományban beállítható a választott ventilátor paramétereitől függően. A berendezés sor négy eltérő méretben, 1, 2, és 3 ventilátoros kivitelben érhető el, de a kereskedelmi forgalomban kapható változatos teljesítményű ventilátorok miatt a teljesítmény szinte fokozatmentesen illeszthető bármely alkalmazásra. 7 /

8 Típus: MB-SAM *630 Típus: MB-SBM *630 8 /

9 Típus: MB-SCM *630 Típus: MB-SDM *630 9 /

10 BERENDEZÉSEK Típus Névleges teljesítmény (kw) Ventilátorok száma (db) Térfogat (liter) Beépítési méret (hossz*szél*mag) (mm) Üres tömeg (kg) ventilátorok nélkül MBSAM 12001*630 44,3 1 3, *1205* MBSBM 12002*630 81,1 2 3,8 1789*1205* MBSCM 12002*630 87,4 2 5, *1205* MBSDM 12003* ,9 3 6,1 2915*1205* FIGYELEM! A teljesítmények a következő feltételek szerint kerültek megadásra Hűtőközeg: R410A, Tkörny: +35 C, Tkond: +50 C, Tnyom: +80 C, Tsub: 1 K, Vent.: ~13000 m3/h (62 Pa) / db. Eltérő feltételek esetén használja a megadott korrekciós értékeket. A hőcserélők mindegyike 2 db 25 mm alumínium, illetve az ezekbe gyárilag beforrasztott 22 mm-es réz csatlakozással rendelkezik. ELŐNYÖK Alumínium ötvözetű microchannel hőcserélő a kiemelkedő hatásfok és a töltet minimalizálás érdekében (F-Gáz törvény) 45 bar nyomásfokozat Légoldalról elválasztott ventilátorok Széles körű felhasználás szinte bármely hűtőközegre Egyszerű méretezés, széles teljesítmény skála Nagy szilárdságú, acél szegecseléssel és ponthegesztéssel gyártott hajlított acéllemez váz Többszörös felületvédelem a hosszú élettartam érdekében Ventilátor bekötő kábel nyomvonal előkészítés Függőlegesen és vízszintesen is telepíthető TUDTA-E, hogy a fém felületek korrózióvédelme alapvetően az alapfém védelmének minőségén múlik? A QPACK által a porszórást megelőzően alkalmazott nano kerámia alapbevonat 1400h só köd ellenállással rendelkezik! 10 /

11 KIVÁLASZTÁS Eltérő hűtőközeg használta esetén használja a következő korrekciós faktorokat: Hűtőközeg R410a R404a R407F R407C R134a R717 R448A R449A Szorzó 1,00 1,01 0,88 0,86 0,89 0,94 0,89 0,90 Eltérő hőfokkülönbség esetén használja a következő korrekciós faktorokat: Kondenzáció T 12K 10K 8K Szorzó 0,8 0,67 0,53 Eltérő ventilátorok használata: A kondenzációs teljesítmények az S..M kivitelnél a Ziehl-Abegg FN050-VDK.4I.V7P1, illetve az MBS..M kivitelnél a Ziehl-Abegg FN063-VDK.6N.V7P7 ventilátorok alkalmazása mellett érvényesek. Amennyiben az alkalmazástól függően más, kisebb vagy nagyobb teljesítményű ventilátorok kerülnek telepítésre, úgy a kondenzációs teljesítmény is változik. Alkalmazott ventilátor jellege 4 pólusú, emelt hatásfokú, légvetővel szerelt 3f-ú AC vagy EC ventilátor Brand gyártótól 4 pólusú, 3f-ú AC ventilátor olcsóbb, OEM gyártótól 4 pólusú, 1f-ú AC ventilátor olcsóbb, OEM gyártótól Teljesítmény szorzó 1,05...1,1 0,85...0,9 0,75...0,80 11 /

12 PED Az alkalmazott hőcserélők megfelelnek a PED 97/23/CE direktíváknak a következők figyelembevételével. Üzemi nyomás (Ps) max: 45 bar Üzemi nyomás min: -1 bar Teszt nyomás: 50 bar (Ps*1,1) Repedési nyomás: >135 bar Hőmérséklet tartomány: -30 C +55 C Közeg kategória: 1, 2 TELEPÍTÉSI INFORMÁCIÓK A telepítés során tartsa be az általános, bevett és elfogadott szakmai gyakorlatot és ügyeljen a biztonságos munkavégzésre. Szállítás és telepítés során ügyeljen a berendezés épségére. Forrasztás során ne melegítse túl a csatlakozó csonkot, szükség szerint hűtse azt. Ügyeljen a hűtőközeg áramlási irányára. A kondenzátor elé telepítsen minden esetben 50µm-es mechanikai szűrőt a microchannel kondenzátor eldugulásának megelőzésére. Csak szabványos, CE jelöléssel ellátott ventilátorokat alkalmazzon, gondoskodjon a kondenzátoron vagy közelében elhelyezett szerviz kapcsolóról és a szükséges érintésvédelmi vizsgálatokról. Éles tárgyal ne érintse meg a kondenzátort, mivel az attól sérülhet A microchannel kondenzátorok érzékenyek a külső szennyeződésekre, ezért gondoskodjon a felületek rendszeres tisztaságról. Amennyiben több párhuzamosan kötött kondenzátorral kívánja a feladatot megoldani, kérje nagykereskedő partnere szakmai segítségét. 12 /
