2 ArcGIS Pro újdonságok Tóth Róbert, GDI ESRI Magyarország

3 ArcGIS for Desktop Desktop Web Device ArcMap ArcGIS Pro Portal Server Online Content and Services

4 ArcGIS Pro 64 Bit, multi-threaded Simplified user interface Integrated with ArcGIS Online Combined 2D/3D experience Multiple maps and layouts Simple search and query

5 ArcGIS Pro-ban elérhető extension -ök Spatial Analyst 3D Analyst Network Analyst Geostatistical Analyst Data Reviewer Workflow Manager Data InterOp Streetmap Premium

6 ArcGIS Pro 1.3 Supporting the GIS Professional Vector Tiles Geodatabase topology Elevation surfaces KML Integrated mesh Sharing Analysis Animation enhancements Charts Task pallets Improved Feature Service Support Network Editing Tile packages SDK Multi-scale map authoring Expressions across the platform Mobile Map Packages Image Classification Extending the Platform

7 KML natív rétegtípussá vált 2D és 3D Jelmagyarázat és grafika Poligonok, vonalak, POI-k Network links 3D modellek Feliratozás Vetületkezelés (Vonatkoztatási rendszerek)

8 KML-ről pár szóban (Keyhole Markup Language) A Google 2004-ben vette át a Keyhole-tól Strukturált, hierarchikus gometriai és leíró adatok tárolására alkalmas térinfromatikai formátum 2 és 3 dimenziós megjelenítés Xml alapú formátum A hierarchikus stuktúra egységei a node -ok. - A Container -ek olyan node -ok melyek további node -okat tartalmazhatnak - Geometry node -ok lényegében koordináta adatok tárolásával geometriák tárolását valósítják meg - Root node - A KML struktúráját leíró Container, minden további Conatainer -t is ez tartalmaz

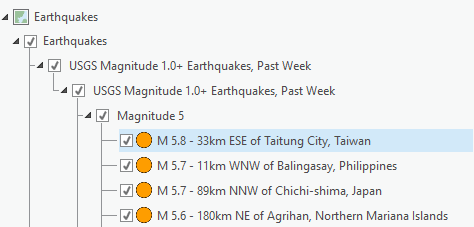

9 KML megnyitása ArcGIS Pro környezetben Natív rétegtípus Közvetlenül hozzáadható egy Map-hez A KML sajátos hierarchukus struktúráját a Contents pane felbontja: Réteg, Rétegcsoport

10 KML megjelenítése Kizárólag olvasható adatformátum, de néhány, elsősorban megjelenítési tulajdonság beállítható Layer properties dialog box: Réteg neve Méretarány függő megjelenítési lehetőségek Áttetszőség Maskolási beállítások Symbology: A KML állományok önmagukban tárolják a megjelenítési tulajdonságokat nem módosítható A pont rétegekhez tartozó szimbólumok a KML-ben, beágyazott módon tárolódnak Pop-up: A KML-ben tárolt leíró adatok megjelenítésére ad lehetőséget nem módosítható

11 KML megjelenítése Leíró adatok Tag alapont tárolódnak Nincs attribútum tábla Nem kérdezhető egyszerű sql kifejezésekkel Nem használható tool-ok paraméterezéséhez, összetett elemzési feladatokhoz Feliratozás: Csak Placemark elements (mely pont típusú node-okat tartalmaz) rendelkezhet felirattal. A feliratozással kapcsolatos beállításokat a KML file tárolja. A felirat láthatósága, a megjelenítési és pozícionálási tulajdonságok az egész KML stuktúrára egységesen kapcsolató be, illetve ki. ( Root node parameter )

12 Dinamikus KML-ek betöltése Dinamic Content: A KML állományok képesek link -ek segítségével hálózati kapcsolatokat, távoli adathivatkozásokat tartalmazni. Az így létrehozott KML állományok meghatározott időközönként fissíteni képesek adattartalmukat egy távoli adatszolgáltatás (szerver) által küldött információ alapján A KML lényegében egy szolgáltatáshoz való hozzáférési kapcsolatot, és a szolgáltatásban publikált adatok megjelenítését határozza meg A rétegként betöltött dinamikus KML-ek tartalma manuálisan is frissíthető ArcGIS Server-rel is létrehozható dinamikus KML (Capability)

13 KML Adatok konvertálása, importálása KML to layer tool Önálló geoadatbázist hoz létre mely tartalmazza a KML-ben található összes (különböző típusú) geometriát A hierarchikus rendszer felbontása a geoadatbázis formátum alatt értelmezhető logikai struktúrába

14 Vector Tiles Vector Tile típusú alaptérképek létrehozása és megnyitása Gyors megjelenítés, Cachelés Magas felbontású monitorokhoz optimális Dinamius feliratozás Onlineon és Portálon keresztül is megoszthat Esri által közzétett Vector tile-ok megnyitása alaptérképként Kliens oldalon alapvető beállítások módosítására van lehetőség

15 Geoadatbázis topológia Topology réteg hozzáadása ÚJ Geoadatbázis Topológia létrehozása Error Inspector: Topológiai hibák listázása, kezelése Topológiai szabályrendszerek és térképnézetek szerinti szűrések Topológiai hibák javítása -szerkesztés

16 Topológiáról pár szóban A Feature Class-ban található geometriák szakadásmentes torzítás során nem változó tulajdonságainak összessége pl.: Szomszédság, befoglalás, azonosság Topológiai szebályrendszerek (Rules): Egy Dataset-en belül a Feature Classokban található Feature-ek egymáshoz képesti, valamint más Feature Class-okhoz képest meghatározható viszonyait leíró definíciós rendszerek

17 A Geoadatbázis topológia részei A topológiai szabályokban szerepeltetett Feature Classok kiválsztása, egymáshoz képesti súlyuk megadása A topolgiai szabályok definiálása (egy vagy két FC + 1 szabály felhasználásával) A topológia validáltatása Ellenőrzés (ArcGIS Pro ArcMap-től eltérően nem kell Edit session

18 A Geoadatbázis topológia létrehozása: A topológiai önálló elemosztályként jön létre Saját rétegtulajdonságokkal rendelkezik megjeleníthető: pont, vonal és poligon típusú hibák Hibák: A Feature Classok azon geometriai részei melyek nem felelnek meg a topologiai szabályok segítségével leírt feltételeknek

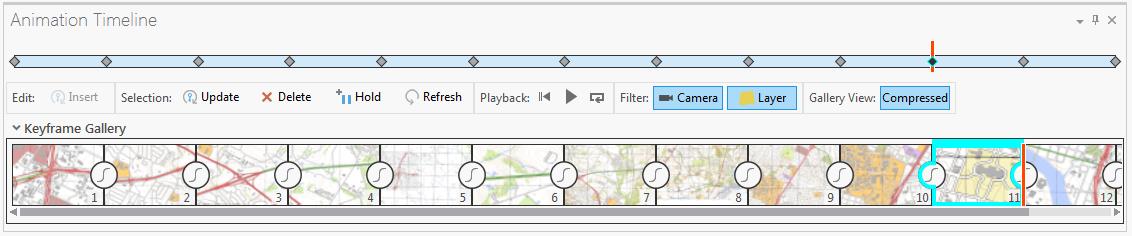

19 Animation eszköz újdonságai Új, intuitívebb felhasználói felület Az animáció szerkesztés számtalan további lehetőséggel bővült: Thumbnailek Az animáció komponenseinek kezelése új felületet kapott Új áttűnési és mozgási effektekek Közvetlen megosztási lehetőségek Teljesen új Keyframe Properties pane

20 Új diagram típus Vonal diagram megjelenése választható típusként Segíthet az idősorok ábrázolásában

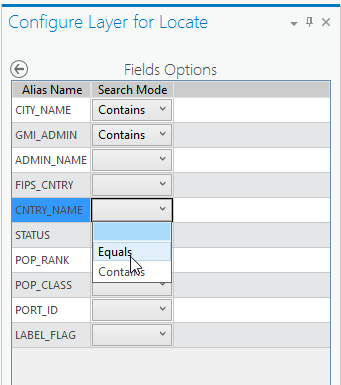

21 Locate feature A Locate Panelen lehetőség van, a saját helyi, vagy portálon (AGOL-on) publikált adatainkon történő keresésre azok attribútumai alapján

22 Mapping, visualization Új szimbolizálási lehetőségként megjelent a Pro-ban a Propotional symbols A Procedurális szimbolizálás a pont típusú objektumokra is elérhetővé vált A reprezentációs szabályrendszereket egyaránt használhatjuk 2 és 3 D-s környezetben. Egy újonnan hozzáadott Vektoros réteghez automatikusan hozzárendelt színek az alaptérkép színeihez jobban illeszkedik, azzal harmonikusabb Multiscale mapping: A Unique Value Symbology képes különböző méretarányban különböző szimbólumok megjelenítésére Undo Redo gombok a szimbolizálás beállításának visszavonására is használható (nem 1.3-as újítás)

23 What is the plan for ArcMap? ArcMap continues - Limited New Development - Bug fixes 10.5 ArcMap and ArcGIS Pro run side by side - Separate install - Imports MXDs, SXDs, and 3DDs - Models and Scripts (Python) Basic, Standard, and Advanced Levels ArcMap ArcGIS Pro

24 ArcGIS Pro Road Map Advancing the Platform 10.4 ArcGIS for Desktop megjelenések Pro 1.3 Pro 1.2 Q3 Q Pro KML GeoAnalytics Vector tiles Sharing analysis Mobile Map Packages Utility network Charts Expressions Geodatabase topology Grids and Graticules Generalization 3D Scene Services WFS Find features Annotation & Dimensions Q2 Folyamatos fejlesztések Focused on Quality, User Needs, and Innovation

25 ArcGIS Pro 1.4 Várható újdonságok

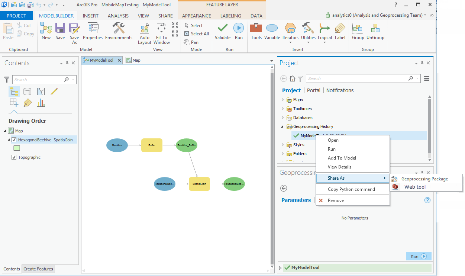

26 ArcGIS Pro 1.4 Az ArcMap jelenlegi funkcióinak további implementálása Graticules Image Georeferencing Sharing Analysis Sharing Locators Profile Graphs Sharing Analysis GDB Topolgy Georeferencing Profile Graph

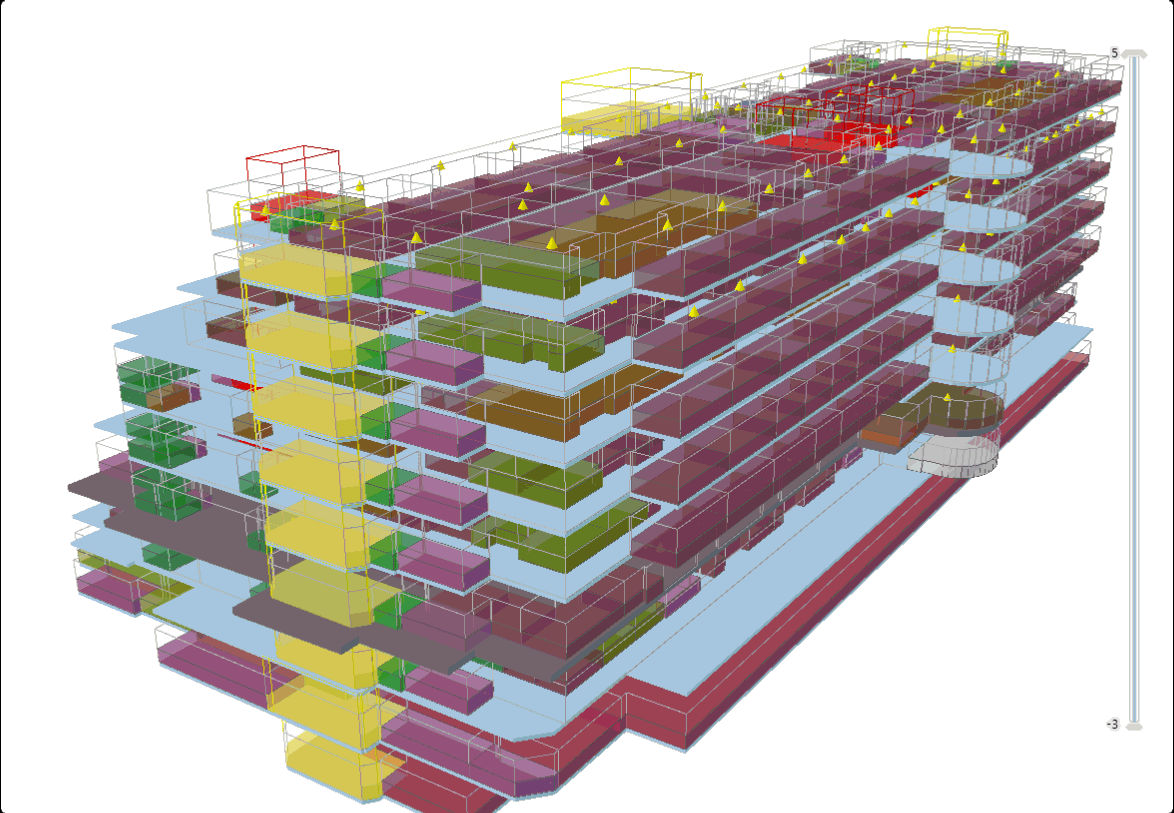

27 ArcGIS Pro 1.4 Pro specifikus újdonságok Ortho Mapping Animated Symbols 2 és 3 dimenziós animált szimbólumok Dynamic Aggregation Pont típusú rétegek megjelenítése Multi-Patch Editor 3D-s alakzatokhoz WFS Client SDK Configuration Dynamic Aggregation Animated Symbols Multi-Patch Editor SDK Configuration

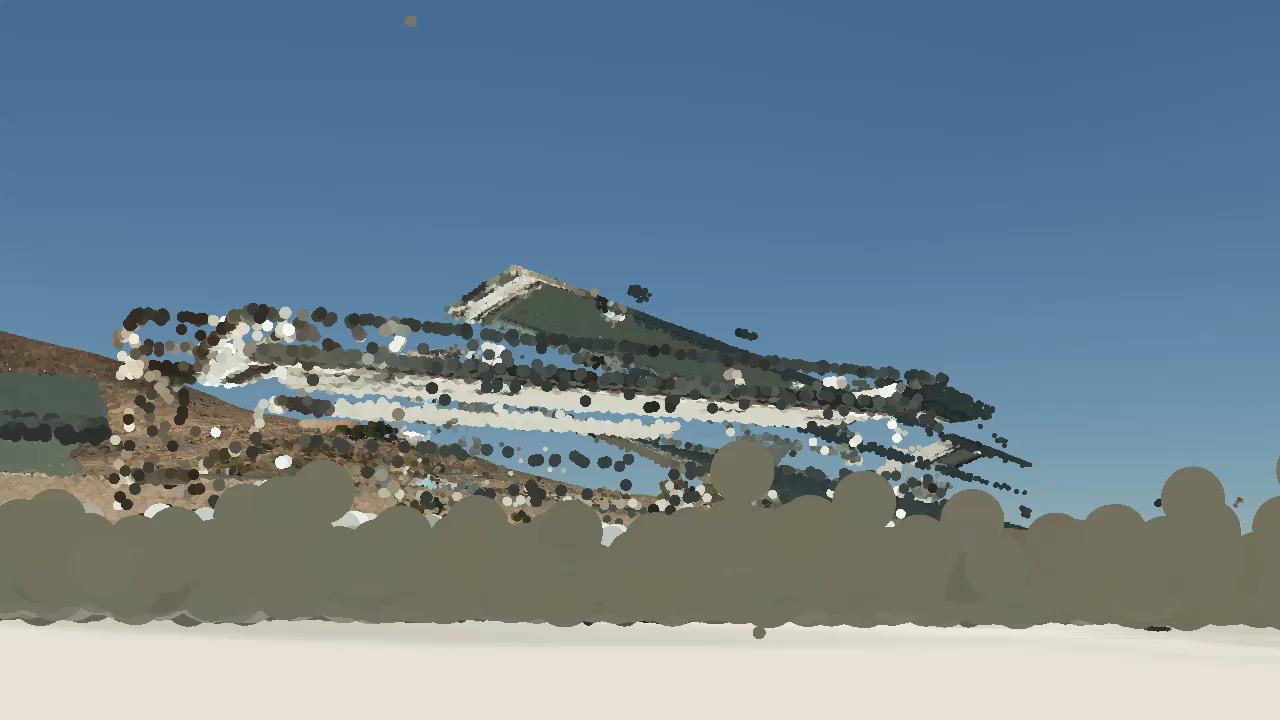

28 ArcGIS Pro 1.4 Pro specifikus újdonságok Geoanalytics és Raster Analytics - A szerver klaszterekkel történő együttműködés az erőforrásigényes feladatok ellátásakor Létrehozni, megosztani és felhasználni: - Point Cloud Scene rétegek (LAS) - Styles - Range Aware 2 és 3 dimenziós térképeken is - Vector Tile Map különböző vetületi rendszerekben Point Cloud Scene Layer Egységes kifejezésszerkesztés (expressions) az egész platformon Range Awareness
