1 Másodlagos adatok beszerzése és külső adattábla csatolása ArcGIS 10-ben oktatási segédlet Gazdaságföldrajz, Geoökonómia és Fenntartható Fejlődés Intézet Budapesti Corvinus Egyetem Készítette: Varga Ágnes 2016.

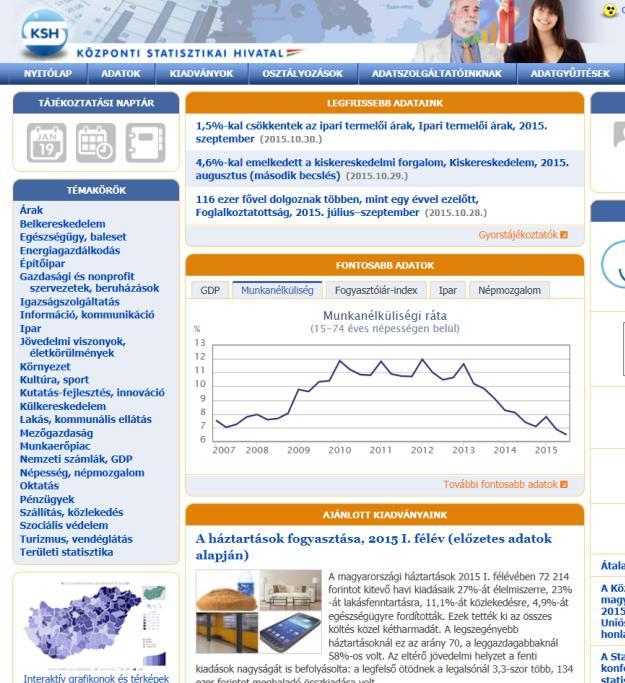

2 ALAPADATOK BESZERZÉSE ÉS ELŐKÉSZÍTÉS T-STAR Települési adatok letöltése: bal oldalon a Témakörök felirat alatt az utolsó Területi statisztika feliratra kell kattintani.

3 Majd a táblázatban a Területi statisztika oszlop és a Tájékoztatási adatbázis sor metszetében lévő mezőben lévő narancssárga négyzetre kell kattintani Kattintsunk rá az első lehetőségre: Éves településstatisztikai adatok 2014-es településszerkezetben

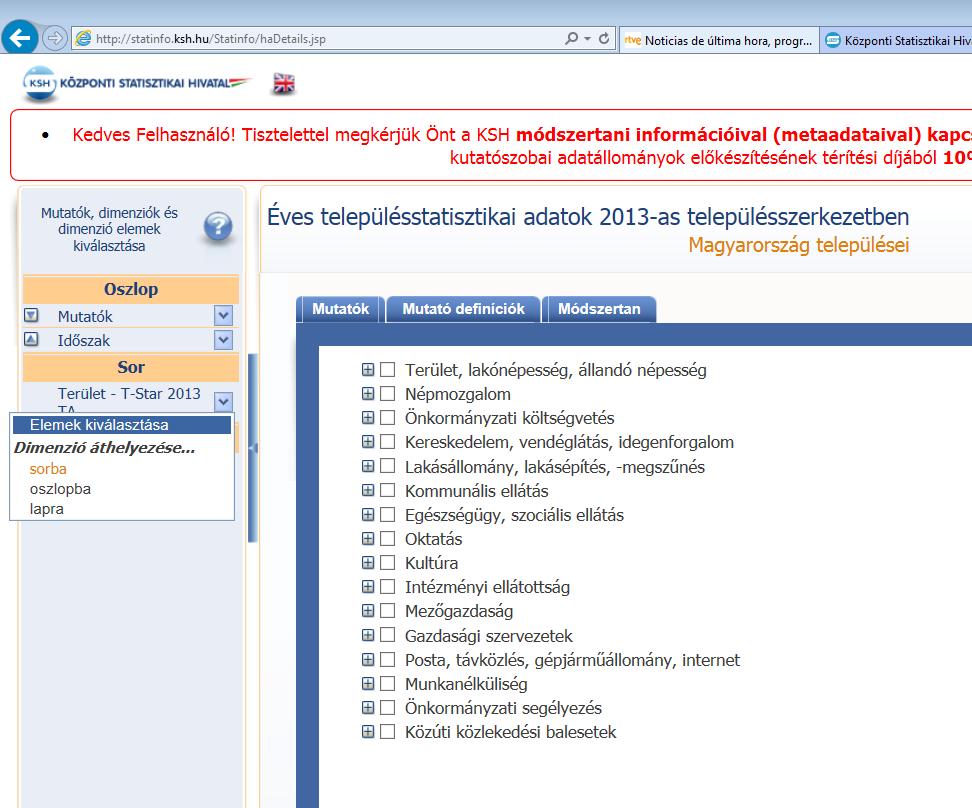

4 Időszak felirat mellett kattintsunk a kis lefelé mutató nyílra, majd a legördülő ablakban egyrészt kattintsunk a Dimenzió áthelyezése oszlopba lehetőségre, másrészt az Elemek kiválasztása án belül jelöljük ki, hogy melyik időszakra szeretnénk lekérdezni az adatsorokat A Terület esetén a lefelé mutató nyílra kattintva Dimenzió áthelyezése sorba lehetőségre kattintsunk, majd az Elemek kiválasztására! FIGYELEM! Először mindig át kell helyezni a sorba és csak azt követően lehet az elemeket kiválasztani, a sorrend nem felcserélhető!

5 Az 5. pontban az Elemek kiválasztása feliratra kattintva megjelenik egy panel. A panelben válasszuk az Ismérvek fület, azon belül válasszuk ki a bal oldali legördülő menüből a Járások, a jobb oldali legördülő menüből az általunk lekérdezni kívánt járást keressük ki, majd ha kiválasztottuk kattintsunk a Hozzáad gombra Majd a mutatók közül válasszuk ki, amelyet le szeretnénk tölteni az adott településekre. Majd kattintsunk a Megjelenít gombra.

6 A megadott beállításoknak megfelelően megjelenik a táblázat Táblázat excel-file-ba történő exportálásához kattintsunk a felületen látható exceltáblázatot szimbolizáló ikonra.

7 A lementett excel file-ból távolítsuk el a fölösleges sorokat. FIGYELEM! Az ArcMap-be történő importáláshoz csak a fejléceket és a településnevek tartalmazó sorok, és azok az adatot tartalmazó oszlopok maradjanak bent, amit az ábrázolás során használni szeretnénk. Az oszlopokat érdemes átnevezni minél egyszerűbb és ékezetmentes címre, különben elképzelhető, hogy a program nem ismeri fel. A file neve sem tartalmazhat ékezeteket, törekedjünk ott is az egyszerűségre. A programba történő importálás előtt a sorokat el kell látni egy kulccsal, amivel meg tudjuk feleltetni a térképen szereplő alakzatokat (pl:településeket, megyéket) az excel file-ban lévő területi egységekkel (pl: településekkel, megyékkel). Tipp! Az eredetileg kiexportált adatbázisunkról érdemes a munkafüzetbe egy másolatot készíteni, hogy az eredeti adatszerkezet is megmaradjon, így később is pontosan be tudjuk azonosítani, hogy mi volt a mutatók eredeti neve és struktúrája.

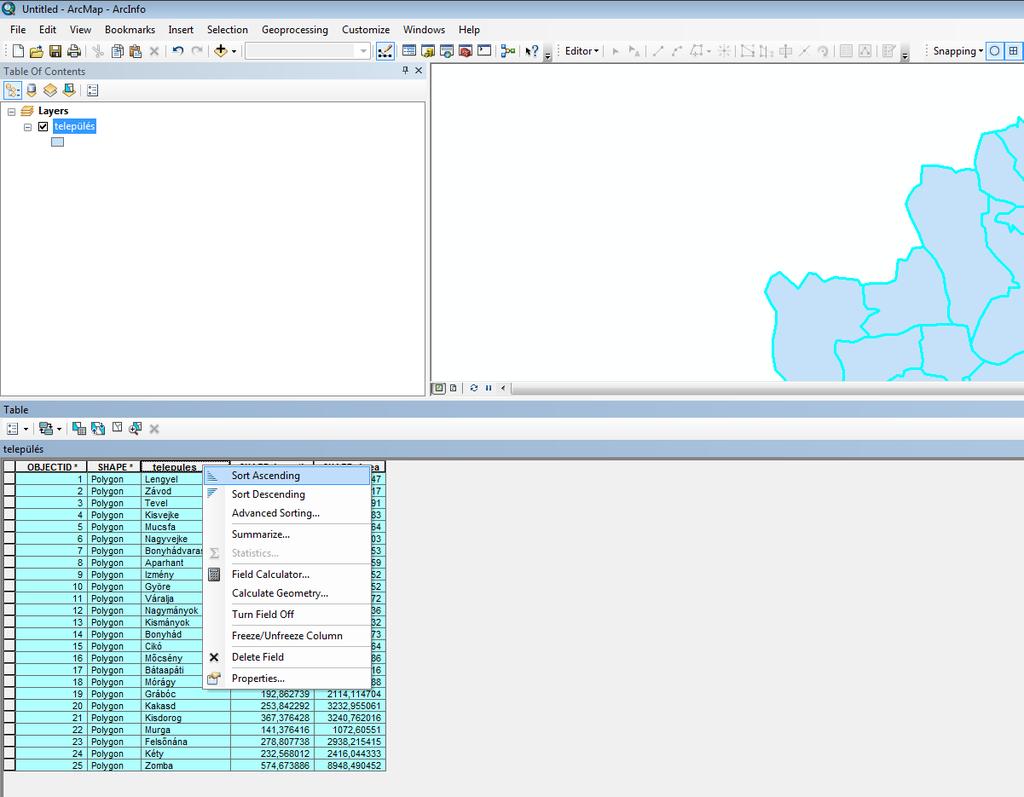

8 KÜLSŐ EXCEL FILE CSATOLÁSA A HÁTTÉRTÁBLÁHOZ A települések polygonjait tartalmazó Feature Class háttértáblájában (Háttértábla megnyitása: TOC jobb egérrel katt a layer nevére Open Attribute Table) kattintsunk a megyeneveket/településneveket tartalmazó oszlop fejlécére az egér jobb gombjával, és a megjelenő panelban kattintsunk a Sort Ascending lehetőségre. Majd kattintsunk az első sor előtt található szürke színű ún. kijelölőnégyzetre az egér bal gombjával, nyomjuk le a Shift-et és kattintsunk az utolsó sor előtti kis négyzetre az egér bal gombjával, ezzel kijelöltünk valamennyi sort. (Vagy Table Optins Select All) Majd kattintsunk valamelyik kijelölt sor előtti kis négyzetre az egér jobb gombjával és a felugró panelban válasszuk a Copy Selected feliratot.

9 A kijelölt sorokat Ctrl+V-vel, vagy Beilleszt paranccsal illesszük be a táblázat azon oszlopába, ahol nincs adat. Ellenőrizzük le, hogy a T-Starból kinyert településsorrend és az általunk kimásolt településsorrend azonos-e (pl: Excel Képletek Szöveg AZONOS opcióval). Amennyiben azonos, akkor az ArcMap-ből kinyert OBJECTID-kat beszúrjuk a településnevek elé (lsd: ábra A oszlop) Majd távolítsuk el a fölösleges sorokat és oszlopokat a munkalapról, és egyszerűsítsük az oszlopok fejlécében található elnevezéseket.

10 Szüntessük meg a háttértáblában a kijelölést a Clear Selection segítségével Importáljuk a háttértáblába az excel file adatbázisát! TOC layer nevére kattintsunk az egér jobb gombjával és a felugró panelban kattintsunk a Join and Relates feliratra, majd a Join feliratra. Ezt követően megjelenik a Join Data panel.

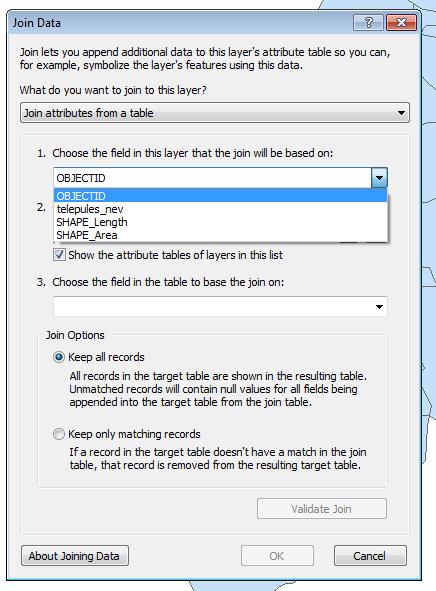

11 A 1. Choose the field in this layer legördülő menüjében válasszuk ki, a kulcsot, ami alapján az excel és a háttértábla sorait szeretnénk egymásnak megfeleltetni jelen esetben az OBJECTID-t Majd a 2. Choose the table to join to this layer melletti mappa ikonra kattintva tallózzuk ki az excel fileunkat. FIGYELEM! Magát az excel file-t nem tudjuk megnyitni a programba, hanem rá kell kattintani a file-ra. Amikor az excel file-ra rákattintunk, akkor annak munkalapjai egyenként megjelennek, amelyek közül válasszuk ki az adatokat tartalmazót.

12 Végül a 3. Choose the field in the table to base the join: legördülő menüjéből válasszuk az OBJECTID-t. Majd kattintsunk az OK gombra Majd szúrjunk be egy oszlopot, amelybe kiszámoljuk a kívánt fajlagos mutatót (lsd: népsűrűség kiszámítása alapján).

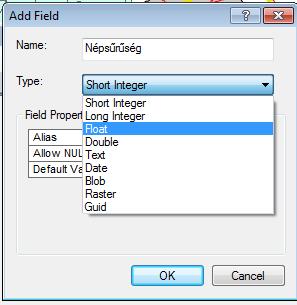

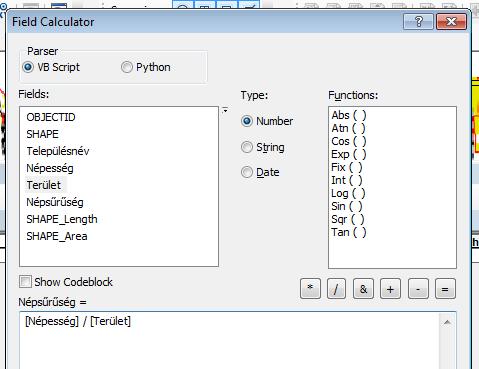

13 NÉPSŰRŰSÉG KISZÁMOLÁSA A HÁTTÉRTÁBLÁBAN SZEREPLŐ ADATOKBÓL Háttértáblába kattintsunk jobb egérrel a népsűrűség oszlop fejlécére felugró panelban válasszuk a Field calculator parancsot ott pedig számoljuk ki a népsűrűséget A Fields ablakban kétszer kattintsunk a Népességre majd válasszuk ki a műveleti jelek közül az osztás jelet A Fields ablakban kétszer kattintsunk a Területre OK Plusz oszlop hozzáadása a háttértáblához! Ha az elején nem adtuk hozzá a népsűrűség oszlopot. A háttértáblához menet közben is lehet plusz oszlopot hozzáadni: háttértábla első ikonjára kattintsunk (lsd: ábra) Table Options Add Field Name: népsűrűség Type: float

14 TEMATIKUS TÉRKÉP NÉPSŰRŰSÉGRE - FELÜLETMÓDSZERREL A felületi módszer a kétdimenziójú, síkszerű objektumok és a felületi kiterjedésű jelenségek ábrázolására, egymástól való elkülönítésére nyújt egyszerű és szemléletes lehetőséget. (Ellentétben a jelmódszerrel, amely pontszerű objektumokat ábrázol.) A felületi módszer mindig minőséget ábrázol felületre vonatkoztatva TOC-ban jobb klikk a település layer nevére felugró ablakban Properties felugró ablakban válasszuk a Symbology fület Népsűrűség tematikus térképéhez a Show-ban a Quantities válasszuk Value: népsűrűség (itt kell megadni az értéket, ami alapján elkészítjük a tematikus térképünket) A jelmagyarázatban is megjelenő, az egyes színekhez tartozó intervallumokat a program eredetileg hat tizedesjegy pontossággal adja meg. Ez így nem jelenhet meg a jelmagyarázatban, a Label felirat alatt tudjuk megtenni! Az átnevezni kívánt intervallum nevére kattintsunk rá, ami ezután átnevezhetővé válik. A két szélső esetben használjuk az alatt, felett szavakat. (lsd: ábra)
