2 Áttörés a fűtés és vízvezeték szerelésben. Az SP öt rétegű csövek kialakítása: a külső és belső térhálósított polietilén, egy mindkét oldalán ragasztóréteggel ellátott alumíniumréteget fog közre. Az eredmény egy tartós, rugalmas, gazdaságos és könnyű installációt biztosító termék.

3 RÓLUNK Cégünkrôl A Metzerplas, a Metzer Kibbutz tulajdonában lévô, 1970-ben alapított, Izrael középsô részén elhelyezkedô cég. A Metzerplas know-how-ja, kiemelkedô szaktudásról tesz tanúbizonyságot, a gyártás, kivitelezés és marketing területén. A termékeik megvalósult kivitelezéseken bizonyították kiemelkedô minôségüket. A cég innovációja, mind a háztartási mind pedig az ipari területeken éreztette pozitív hatását, amelyet megelégedett vásárlók visszajelzései igazoltak. Fôbb tevékenységek A Metzerplas Izrael egyik legnagyobb polietilén csôgyártó cége. Termékei megtalálhatóak az öntözéstechnika, fûtés és melegvíz-ellátás, mezôgazdaság és a villamosenergia-ellátás területén egyaránt. A cég egyik stratégiai terméke az öt rétegû (PEX-Al-PEX) csô és szerelvényrendszer. A Superpipe (SP) néven forgalmazott rendszer vezetô pozí ciónak örvend hazájában. A termék sokoldalú felhasználhatósága, a világviszonylatban is elismert tapasztalat, az SP hírnevének elismertséget hozott. Kiemelkedô színvonalú termékek tervezése, fejlesztése és gyártása az öntözéstechnikai területen is megvalósult. A cég innovációja, illetve a csepegtetôcsövek széles skálája több tízezer felhasználási pontot biztosít. Nagy kapacitású gyártósorok jellemzik a termelést úgy az öntözéstechnikai, mint a fûtés és vízvezeték szerelés területén. Nemzetközi szabványok 1997-tôl a Metzerplas az ISO 9002 minôségi biztosítási rendszerrel rendelkezik. A Metzerplas gyártás és szolgáltatás megfelel az ISO 9001: 2000 szabványoknak. Leányvállalatok Metzerplas Irrigation 100% tulajdon argentin piacon Agrometzer 34% részesedés spanyol gyártásban és kereskedelemben Dura-Line (Izrael) 6,66% részesedés a távközlési csövek és védôcsövek gyártásában és kereskedelmében Metzerplas Australia Pty Ltd. 100% tulajdon ausztrál piac 3 ENGEDÉLYEK 5 INSTALLÁCIÓ 6 MÛSZAKI ADATOK 10 PRÉSCSATLAKOZÓK 16 SZERSZÁMOK 18 EGYÉB SZERELVÉNYEK 19 SZORÍTÓGYÛRÛS CSATLAKOZÓK

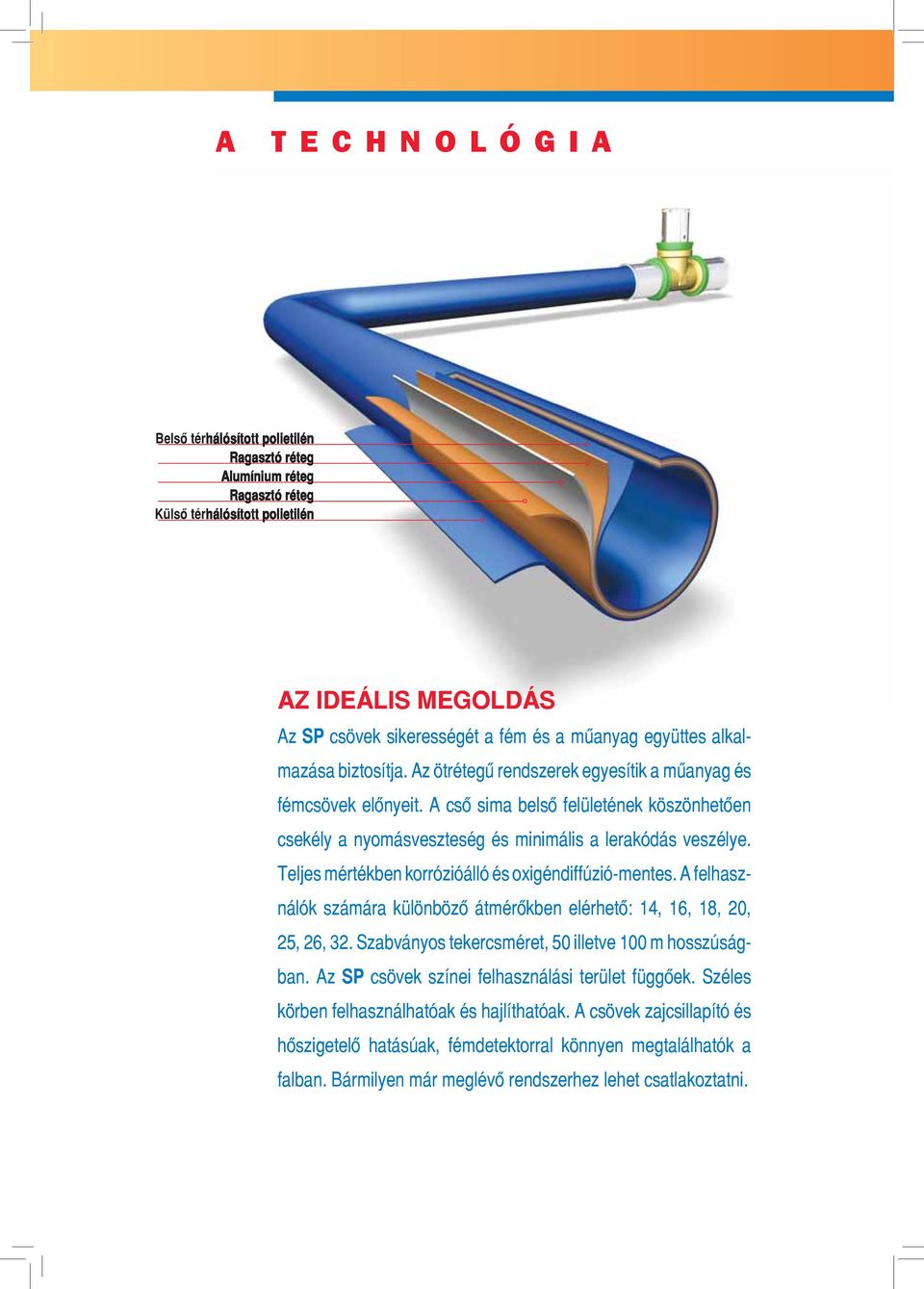

4 A TECHNOLÓGIA Belsô térh Külsô térh g g p p g g g AZ IDEÁLIS MEGOLDÁS Az SP csövek sikerességét a fém és a mûanyag együttes alkalmazása biztosítja. Az ötrétegû rendszerek egyesítik a mûanyag és fémcsövek elônyeit. A csô sima belsô felületének köszön hetôen csekély a nyomásveszteség és minimális a lerakódás veszélye. Teljes mértékben korrózióálló és oxigéndiffúzió-mentes. A felhasználók számára különbözô átmérôkben elérhetô: 14, 16, 18, 20, 25, 26, 32. Szabványos tekercsméret, 50 illetve 100 m hosszúságban. Az SP csövek színei felhasználási terület függôek. Széles körben felhasználhatóak és hajlíthatóak. A csövek zajcsillapító és hôszigetelô hatásúak, fémdetektorral könnyen megtalálhatók a falban. Bármilyen már meglévô rendszerhez lehet csatlakoztatni.

5 ENGEDÉLYEK 3 bevizsgáló intézetek által. Intézet Eng. szám Termék Szabvány szám Ország Pex-Al-Pex préscsatlakozású csôrendszer A-927/1/1993 A-2359/2004 Pex-Al-Pex Pex-Al-Pex csôrendszer ivóvízre. Pex-Al-Pex csövek Pex-Al-Pex rendszer gázszállításra Pex-Al-Pex -P rendszerek fûtésre és ivóvízre ví Pex-Al-Pex -P préscsatlakozású sa ak sú hideg és me elegvizes eg es csôrendszere sz er ek. Pe ex x- -Al-Pex csôrendszer sz er Pex-Al-Pex -P csövek gázszállításra zá állí ás sr Pex-Al-Pex -P rendszer hideg és melegvíz eg zr re Pex-Al-Pex csövek hideg és melegvízre Fé émcsatlakozók ak k Sp rendszerhez er rh ez Pex-Al-Pex csövek ivóvízhez Préskötéses ése s csatlakozók ak Pex-Al-Pex csövek hideg és melegvízre ISO 9001: ISO 9001 ISO 9001:

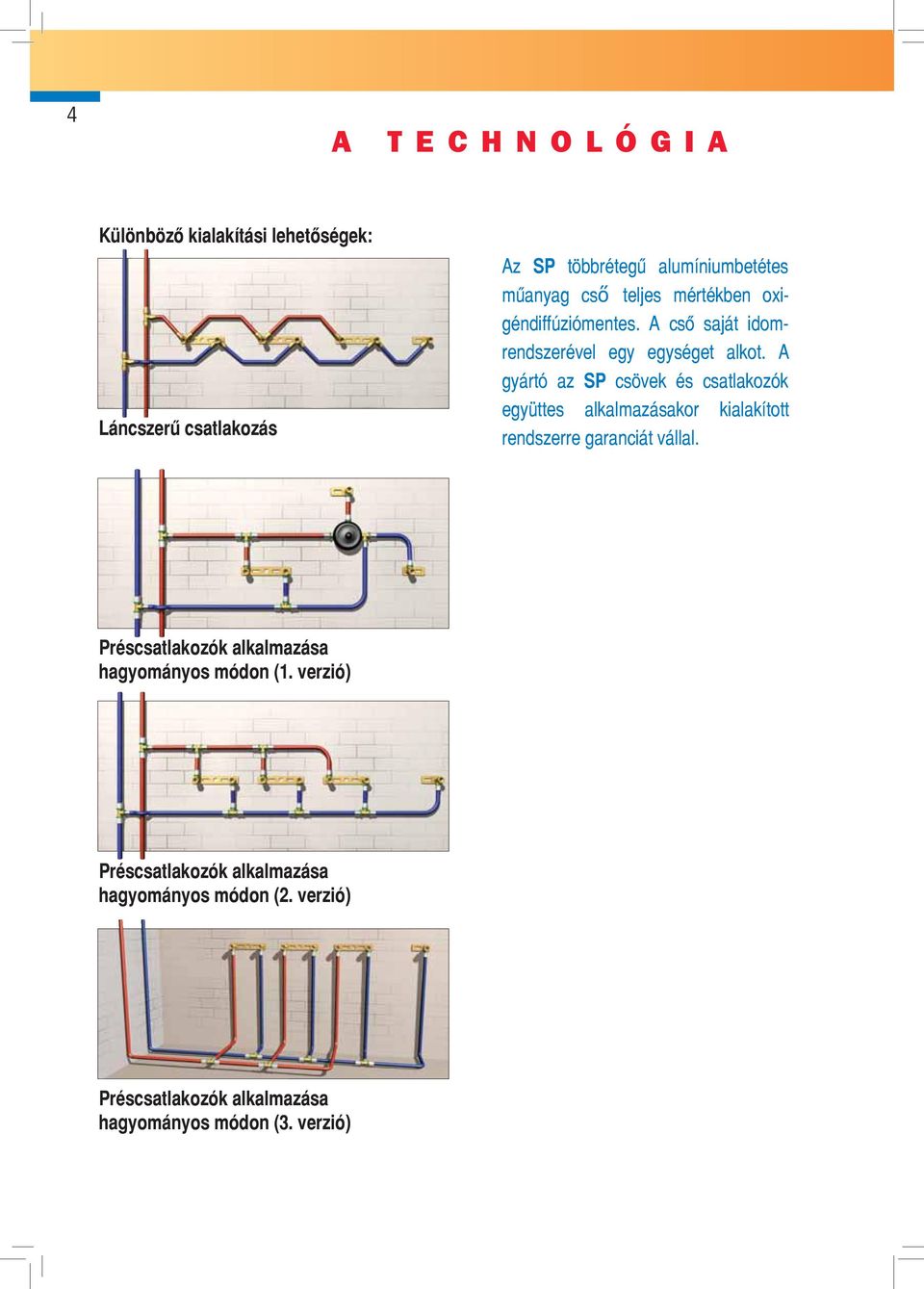

6 4 A TECHNOLÓGIA Különbözô kialakítási lehetôségek: Láncszerû csatlakozás Az SP többrétegû alumíniumbeté tes mûanyag cső teljes mértékben oxigén diffúziómentes. A csô saját idomrendszerével egy egységet alkot. A gyártó az SP csövek és csatlakozók együttes alkalmazásakor kialakított rend szerre garanciát vállal. Préscsatlakozók alkalmazása hagyományos módon (1. verzió) Préscsatlakozók alkalmazása hagyományos módon (2. verzió) Préscsatlakozók alkalmazása hagyományos módon (3. verzió)

7 INSTALLÁCIÓ 5 Az SP csövek könnyen csatlakoztathatóak saját idomrendszerükhöz azokkal egységet alkotva. A csatlakozók kialakítása lehetôvé teszi a gyors és kényelmes szerelést. A gyártó az SP csövek és csatlakozók együttes alkalmazásakor a kialakított rendszerre garanciát vállal. HASZNÁLATI HIDEG ÉS MELEG- VÍZRE VALÓ ALKALMASSÁG Az SP csô és idomrendszert minden szabványos berendezéshez vagy szerelvényhez csatlakoztathatjuk. FÛTÉSRE Radiátoros fûtés Egyszerû tervezéssel hatékony kivitelezést biztosít több elvételi ponton. Padlófûtés Az SP rendszer padlófûtési területen is hosszú évekre visszamenôleg bizonyított.

8 6 MÛSZAKI ADATOK AZ SP CSÖVEK NYOMÁSVESZTESÉGE 40 ºC-OS VÍZHÔMÉRSÉKLET MELLETT Térfogatáram l/h Sebesség Nyomásm/sec veszteség Sebesség Nyomásm/sec veszteség Sebesség Nyomásm/sec veszteség Sebesség Nyomásm/sec veszteség 100 M SP CSÔ NYOMÁSVESZTESÉGE ÉLETTARTAM GÖRBE Nyomásveszteség -ben Nyomás Q (l/h) 50 év Idô (h)

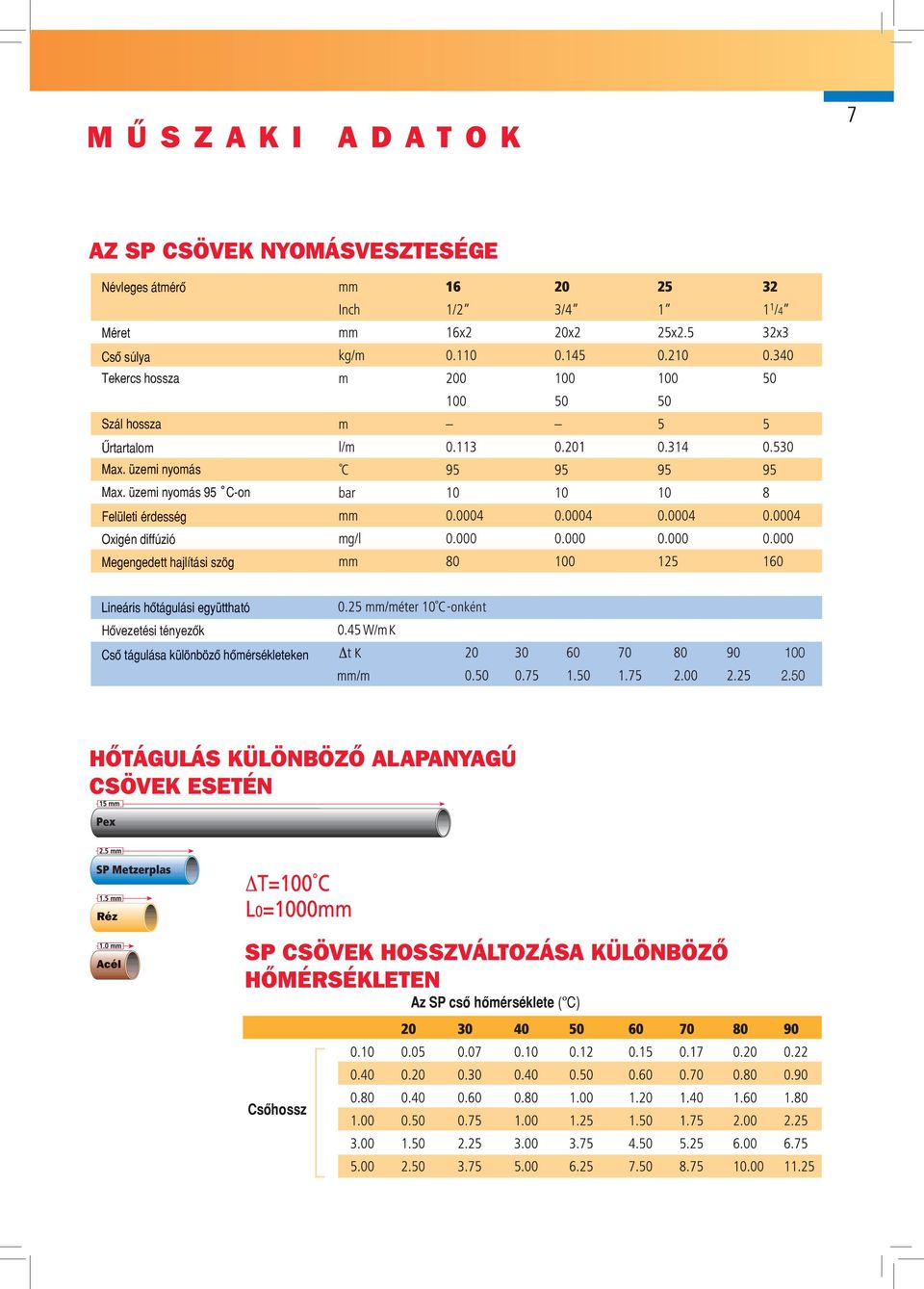

9 MÛSZAKI ADATOK 7 AZ SP CSÖVEK NYOMÁSVESZTESÉGE Névleges átmérô Méret Csô súlya Tekercs hossza Szál hossza Ûrtartalom Max. üzemi nyomás Max. üzemi nyomás 95 C-on Felületi érdesség Oxigén diffúzió Megengedett hajlítási szög Lineáris hôtágulási együttható Hôvezetési tényezôk Csô tágulása különbözô hômérsékleteken K K -onként HÔTÁGULÁS KÜLÖNBÖZÔ ALAPANYAGÚ CSÖVEK ESETÉN Réz Acél SP CSÖVEK HOSSZVÁLTOZÁSA KÜLÖNBÖZÔ HÔMÉRSÉKLETEN Az SP csô hômérséklete (ºC) Csôhossz

10 8 MÛSZAKI ADATOK SZORÍTÓERÔ Méret Nyomaték (Nm) MEGENGEDETT ÜZEMI NYOMÁS A rendszerben Max. üzemi nyomás (bar) elôforduló vízhômérséklet ( C) 20-ig tôl-80-ig tôl-95-ig 10 A táblázat az összeszereléskor alkalmazott nyomatékot mutatja különbözô átmérôk esetén. AZ SP CSATLAKOZÓK ALAKI ELLENÁLLÁS TÉNYEZÔI Csatlkozók megnevezése Jel 90 könyök Egyenes csatlakozó T-elágazás áramelválasztás T-elágazás elágazás csap T-elágazás áramegyesítés SP csô Az SP préscsatlakozó belső átmérője (mm)

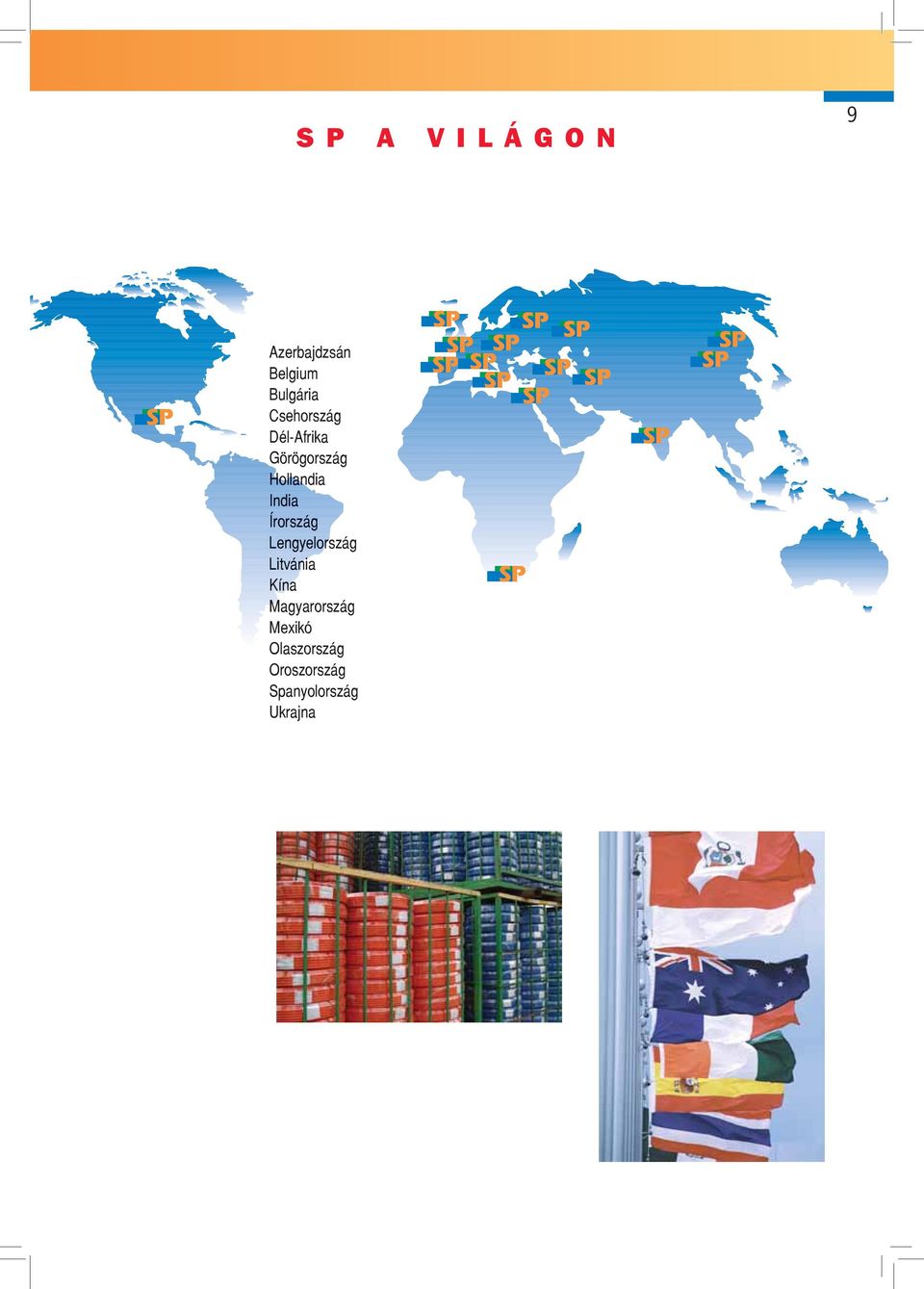

11 9 SP A VILÁGON Azerbajdzsán Belgium Bulgária Csehország Dél-Afrika Görögország Hollandia Holla Holla Holla Holla Hollan Hollan oa India Idi Idi India India India India India India India Írország Í á Í á Írország Írország Írország Írország Írország Írország Írország Lengyelország L l L l L l Lengyelor Lengyelor Lengyelor Lengyelor Lengyelor Lengyelo Lengyelo gy gy Litvánia Li á i Lit á i Lit án Litván Litván Litván Litván Litván Litván Litván Kína Kí Kí Kína Kína Kína Kín Kín Kín Kín Magyarország M Mexikó Olaszország Oroszország Spanyolország Ukrajna

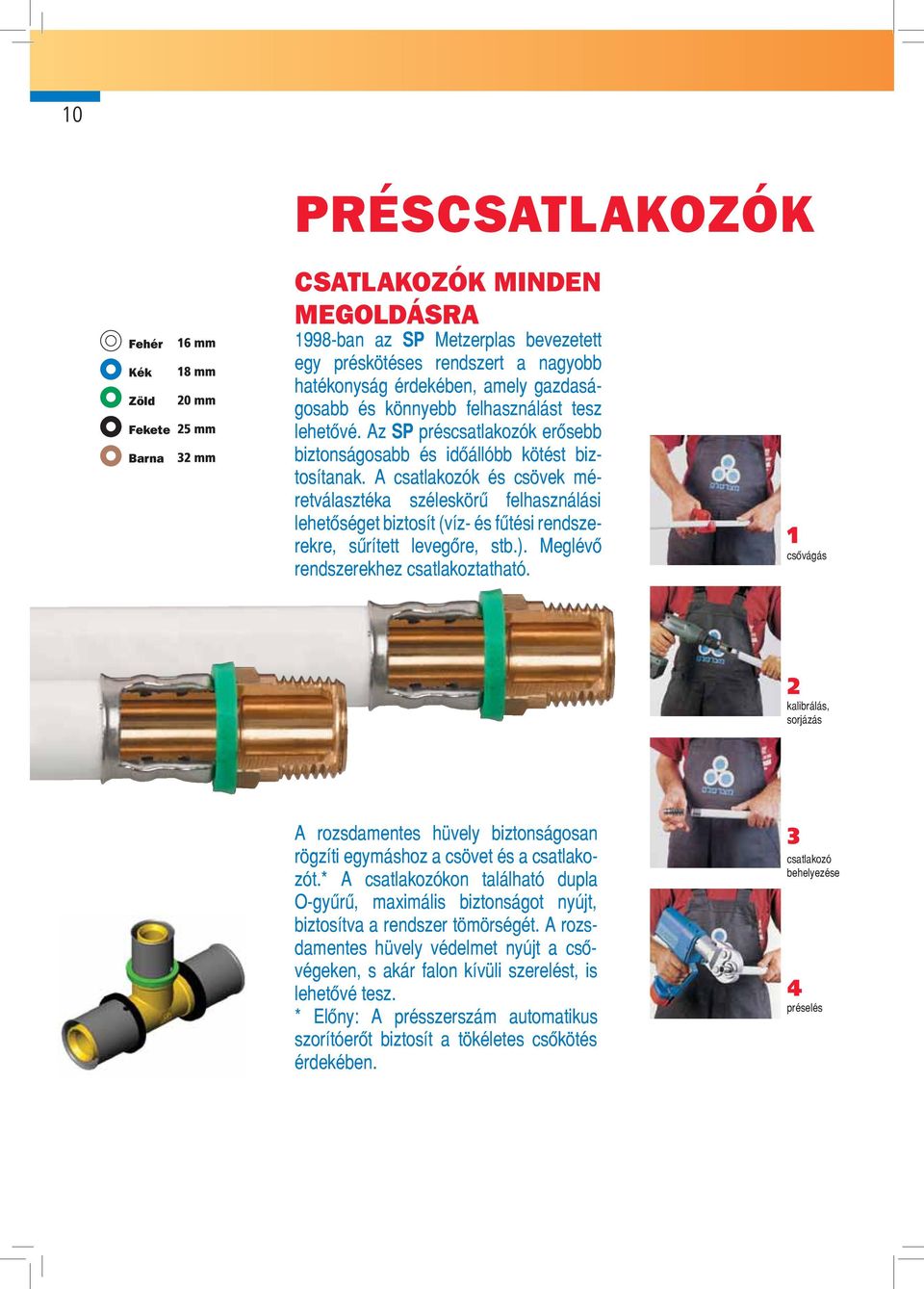

12 10 PRÉSCSATLAKOZÓK Fehér Kék Zöld Fekete Barna CSATLAKOZÓK MINDEN MEGOLDÁSRA 1998-ban az SP Metzerplas bevezetett egy préskötéses rendszert a nagyobb hatékonyság érdekében, amely gazdaságosabb és könnyebb felhasználást tesz lehetôvé. Az SP préscsatlakozók erô sebb biztonságosabb és idôállóbb kötést biztosítanak. A csatlakozók és csövek méret választéka széleskörû felhasználási lehetôséget biztosít (víz- és fûtési rendszerekre, sûrített levegôre, stb.). Meglévô rend szerekhez csatlakoztatható. csôvágás kalibrálás, sorjázás A rozsdamentes hüvely biztonságosan rögzíti egymáshoz a csövet és a csatlakozót.* A csatlakozókon található dupla O-gyû rû, maximális biztonságot nyújt, biz to sítva a rendszer tömörségét. A rozsda mentes hüvely védelmet nyújt a csôvé geken, s akár falon kívüli szerelést, is le hetôvé tesz. * Elôny: A présszerszám automatikus szorí tó erôt biztosít a tökéletes csôkötés érdekében. csatlakozó behelyezése préselés

13 PRÉSCSATLAKOZÓ RENDSZER 11 SP ÖTRÉTEGÛ CSÔ 26 x / x TOLDÓ IDOM SZÛKÍTÔ IDOM KÜLSÔ MENETES CSATLAKOZÓ A fenti idomok mindegyike 26-os méretben is elérhetô.

14 12 PRÉSCSATLAKOZÓ RENDSZER BELSÔ MENETES CSATLAKOZÓ (SP IDOMOKHOZ) BELSÔ MENETES CSATLAKOZÓ (EGYEDI MENETES IDOMOKHOZ) KÖNYÖKIDOM 90 KÜLSÔ MENETES KÖNYÖKIDOM A fenti idomok mindegyike 26-os méretben is elérhetô.

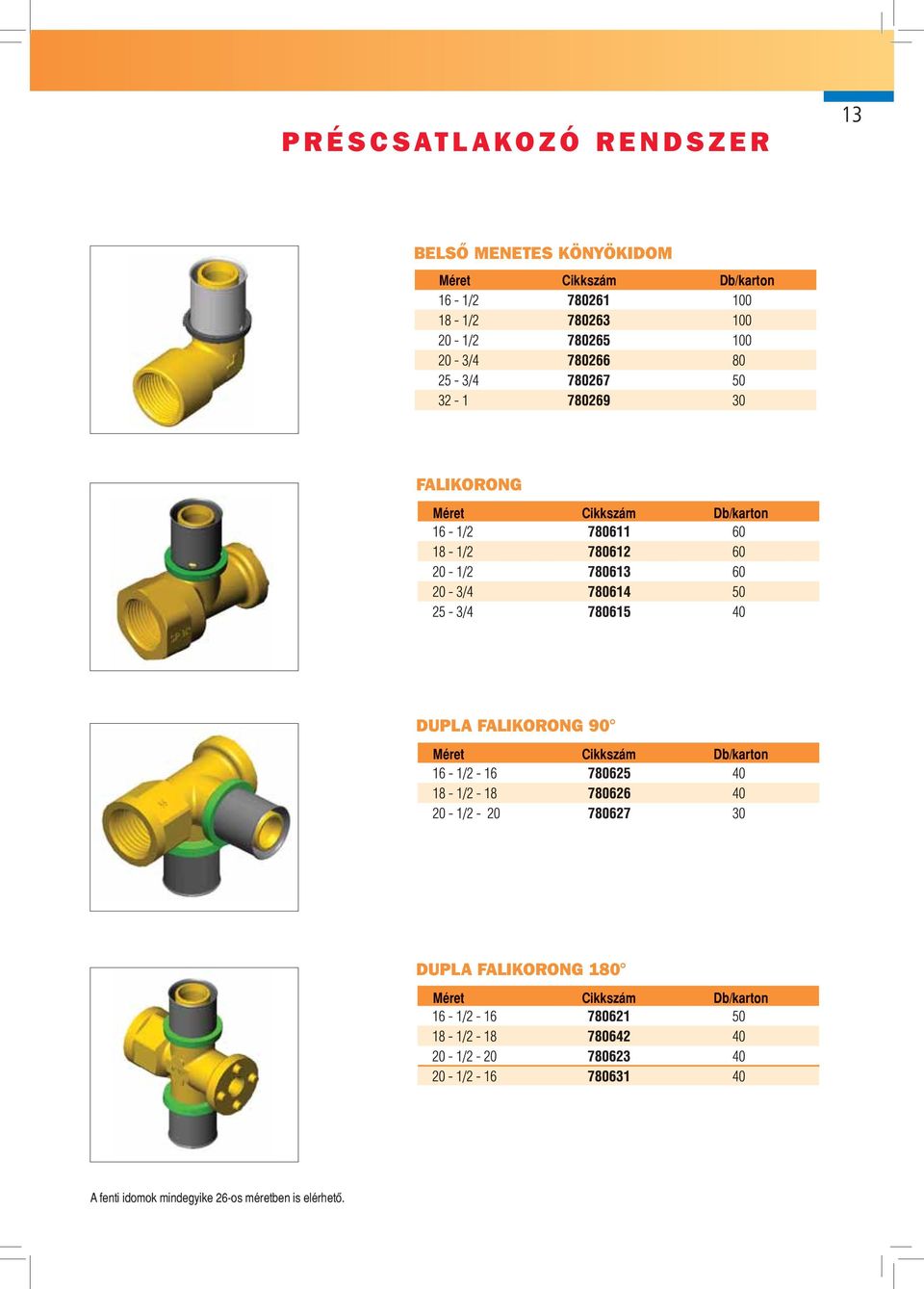

15 PRÉSCSATLAKOZÓ RENDSZER 13 BELSÔ MENETES KÖNYÖKIDOM FALIKORONG DUPLA FALIKORONG 90 DUPLA FALIKORONG 180 A fenti idomok mindegyike 26-os méretben is elérhetô.

16 14 PRÉSCSATLAKOZÓ RENDSZER DUPLA SZÛKÍTETT FALIKORONG 90 KERÜLÔ FALIKORONG 180 TALPAS FALIKORONG 180 RADIÁTOR BEKÖTÔ PIPA Ø 15 A fenti idomok mindegyike 26-os méretben is elérhetô.

17 PRÉSCSATLAKOZÓ RENDSZER 15 T-IDOM A fenti idomok mindegyike 26-os méretben is elérhetô.

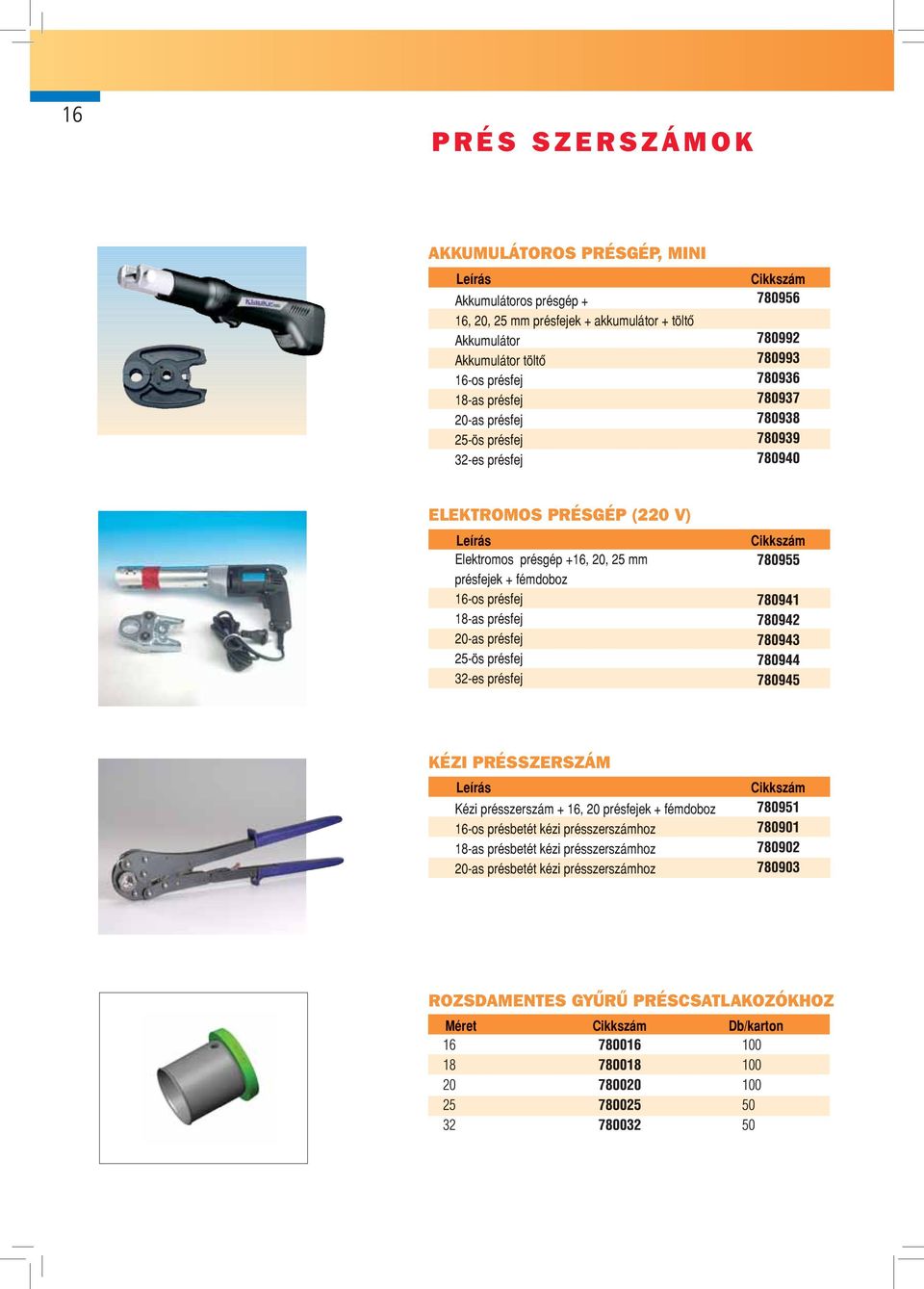

18 16 PRÉS SZERSZÁMOK AKKUMULÁTOROS PRÉSGÉP, MINI Leírás Akkumulátoros présgép p + 16, 20, 25 mm présfejek + akkumulátor + töltô Akkumulátor Akkumulátor töltô 16-os présfej 18-as présfej 20-as présfej 25-ös présfej 32-es présfej Cikkszám ELEKTROMOS PRÉSGÉP (220 V) Leírás Elektromos présgép +16, 20, 25 mm présfejek + fémdoboz 16-os présfej 18-as présfej 20-as présfej 25-ös présfej 32-es présfej Cikkszám KÉZI PRÉSSZERSZÁM Leírás Cikkszám Kézi présszerszám + 16, 20 présfejek + fémdoboz 16-os présbetét kézi présszerszámhoz 18-as présbetét kézi présszerszámhoz 20-as présbetét kézi présszerszámhoz ROZSDAMENTES GYÛRÛ PRÉSCSATLAKOZÓKHOZ

19 SZERSZÁMOK 17 Csôvágó olló SP csôvágó Kulcs mm 1/4-3/4 speciális kulcs 1/2 speciális kulcs Kalibráló és sorjázó Hajlító rugó 16 belsô 18 belsô 20 belsô 25 belsô 16 külsô 20 külsô 25 külsô Falikorong tartó Dupla 150 mm Dupla 100 mm Szimpla Bilincs

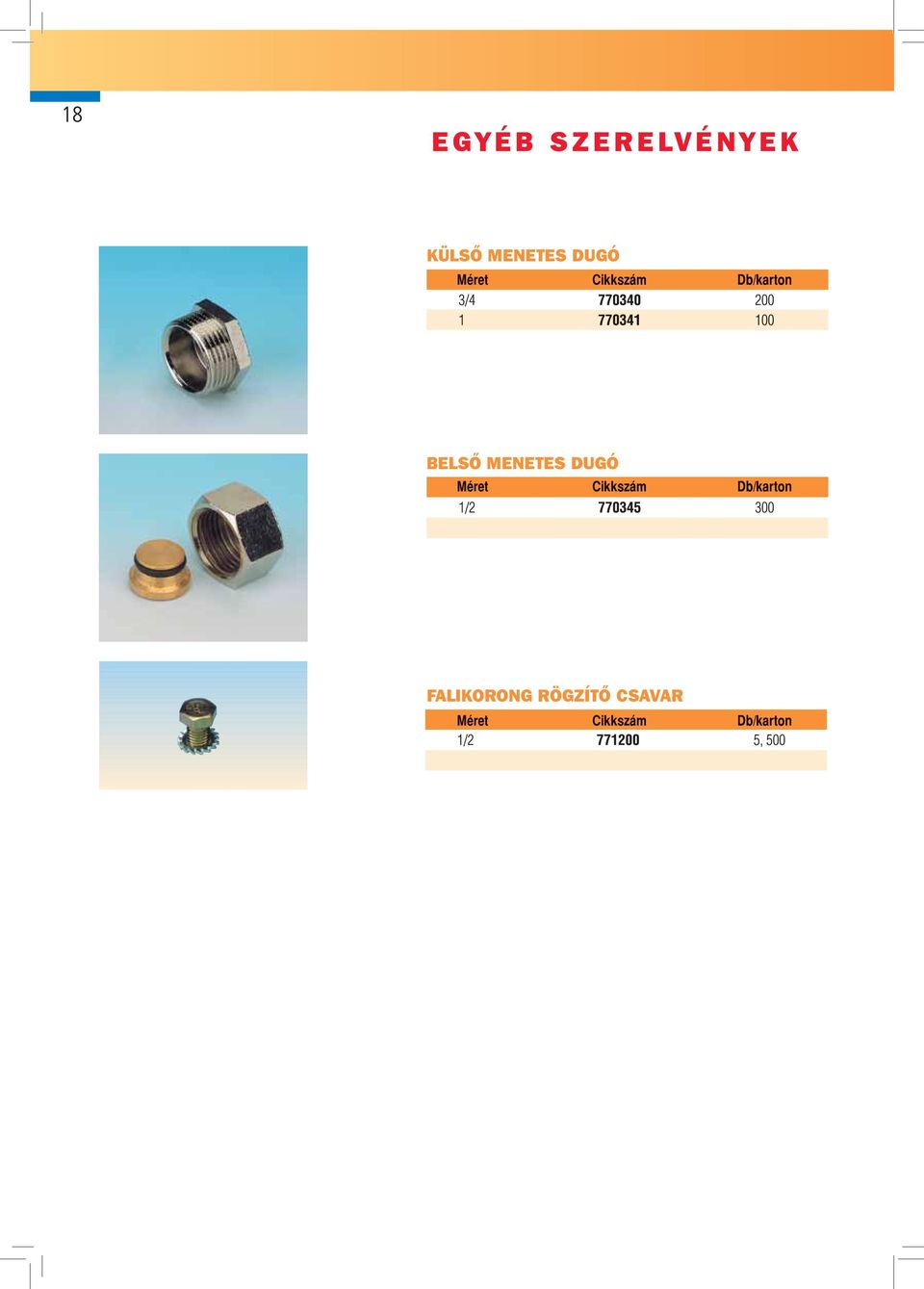

20 18 EGYÉB SZERELVÉNYEK KÜLSÔ MENETES DUGÓ BELSÔ MENETES DUGÓ FALIKORONG RÖGZÍTÔ CSAVAR

21 19 Szorítógyûrûs csatlakozók Az optimális megoldás Több mint egy évtizede a Metzerplas SP szorítógyûrûs csatlakozórendszer sikeresen bizonyított különbözô területeken. A szorítógyûrûs csatlakozók az SP csôvel együtt komplett rendszert alkotnak. Felhasználási területét tekintve, épületen belül vagy kívül, ipari, kommunális, és háztartási vonatkozásban megállják helyüket. Ez alkalmazható hideg és melegvizes, fûtési, sûrített levegôs rendszerekhez egyaránt. Szorítógyûrûs csatlakozási mód elônyére szolgál, hogy a kötés egyszerû módon kivitelezhetô, bonyolultabb segédanyagra nincs szükség. Csôvágás Kalibrálás, sorjázás Biztos kötés A megfelelô csôhossz levágása után a csövet kalibrálni, sorjázni szükséges a biztos kötés érdekében. Ezután csatlakoztatjuk a csövet a szorítógyûrûs csatlakozóhoz, majd a csavaranyát megfelelô nyomatékkal rászorítjuk az idom külsômenetes részé re. Ekkor a hüvely nyomást gyakorol a csôre, amely biztos kötést hoz létre. A csatlakozó anya eltávolítható miután a csôkötés létrejött, így felhasználható más csôkötés létesítésére anélkül, hogy az eredeti csôkötés veszítene szilárdságából. Anya és hüvely illesztése Csatlakoztatás az idomhoz Közés létesítés

22 20 SZORÍTÓGYŰRŰS CSATLAKOZÓ RENDSZER SP CSÖVEK Méret Cikkszám méter/tekercs KÓNUSZOS CSATLAKOZÓ ÉS ANYA Méret Cikkszám méter/tekercs KÓNUSZOS CSATLAKOZÓ Méret Cikkszám méter/tekercs KÖZCSAVAR Méret Cikkszám méter/tekercs Hosszú Hosszú

23 EGYENES CSATLAKOZÓ 21 SP CSÖVEK Méret Cikkszám méter/tekercs (K) (K) (K) (B) (B) (B) 90º KÖNYÖK KK Méret Cikkszám méter/tekercs 90º KÖNYÖK KB Méret Cikkszám méter/tekercs KARMANTYÚ Méret Cikkszám méter/tekercs

24 22 SZORÍTÓGYŰRŰS CSATLAKOZÓ RENDSZER T-IDOM Méret Azonosító DB/csom T-IDOM Méret Azonosító DB/csom (B) (K) T-IDOM Méret Azonosító DB/csom B) (K) (K) (K) (K) (B)

25 SZORÍTÓGYŰRŰS CSATLAKOZÓ RENDSZER 23 FALIKORONG Méret Azonosító DB/karton (B) (B) DUPLA FALIKORONG 180º Méret Azonosító DB/karton (B) (B) (B) DUPLA FALIKORONG 90º Méret Azonosító DB/karton (B) (B) KERESZTIRÁNYÚ FALIKORONG Méret Azonosító DB/karton (B) (B) TALPAS FALIKORONG Méret Azonosító DB/karton (B)
