A Q-DAS CAMERA koncepció fázisai

Átírás

1

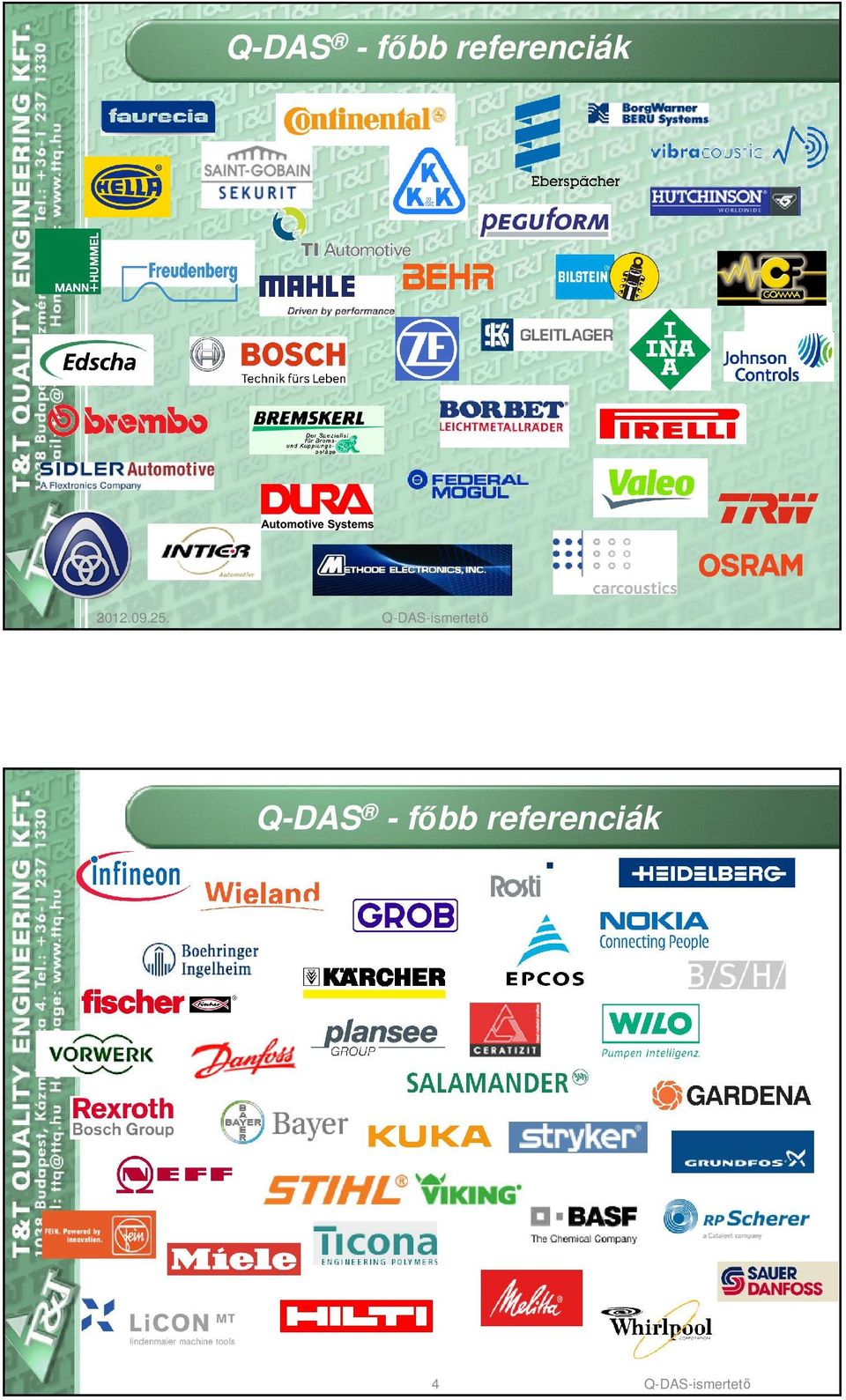

2 Q-DAS - fıbb referenciák Q-DAS-ismertetı Q-DAS - fıbb referenciák 4 Q-DAS-ismertetı

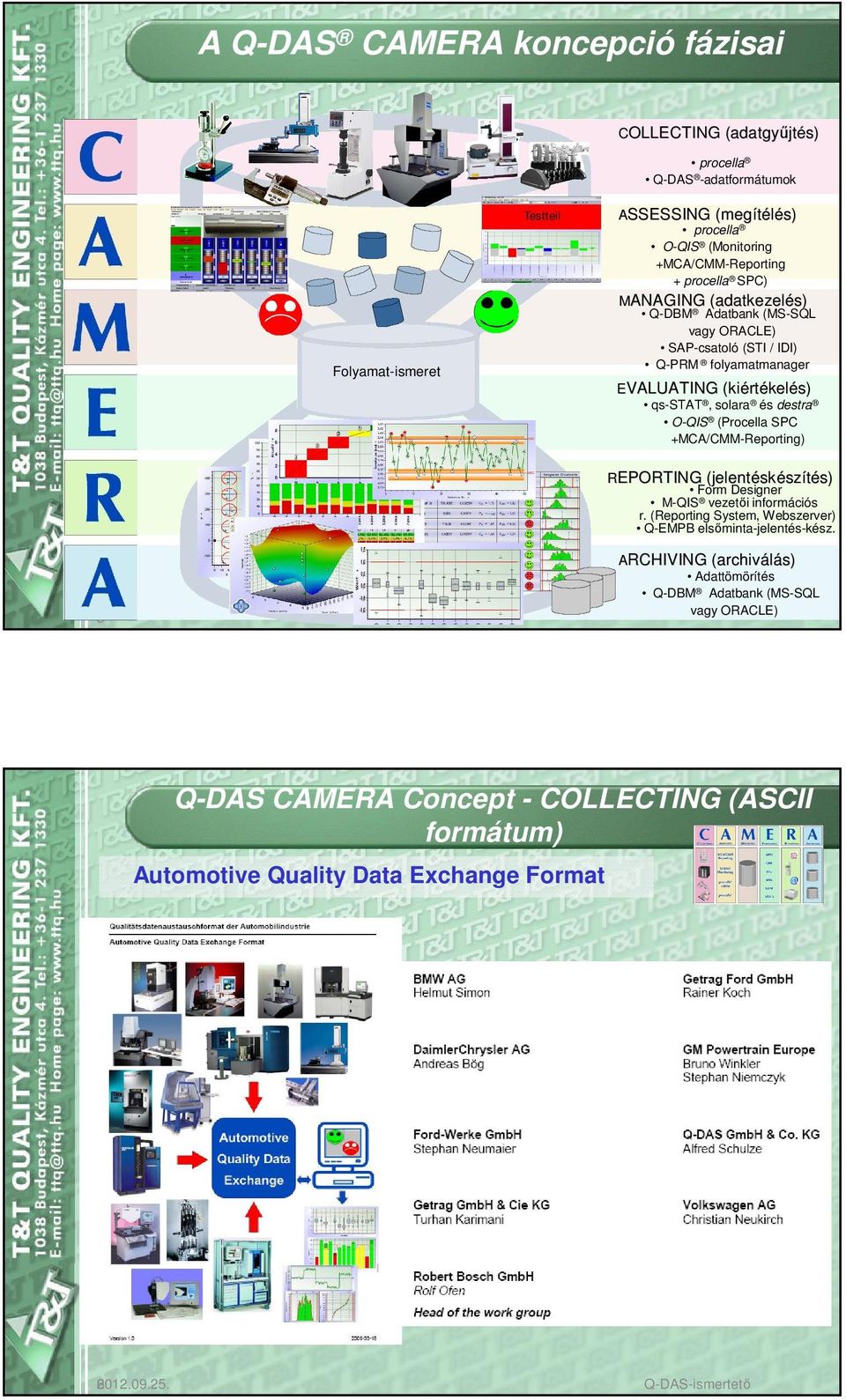

3 A Q-DAS CAMERA koncepció fázisai COLLECTING (adatgyőjt jtés) procella Q-DAS -adatformátumok Folyamat-ismeret Testteil ASSESSING (megítélés) procella O-QIS (Monitoring +MCA/CMM-Reporting + procella SPC) MANAGING (adatkezelés) Q-DBM Adatbank (MS-SQL vagy ORACLE) SAP-csatoló (STI / IDI) Q-PRM folyamatmanager EVALUATING (kiért rtékelés) qs-stat, solara és destra O-QIS (Procella SPC +MCA/CMM-Reporting) REPORTING (jelentésk skészítés) s) Form Designer M-QIS vezetıi információs r. (Reporting System, Webszerver) Q-EMPB elsıminta-jelentés-kész. 5 ARCHIVING (archiválás) Adattömörítés Q-DBM Adatbank (MS-SQL vagy ORACLE) Q-DAS CAMERA Concept - COLLECTING (ASCII formátum) Automotive Quality Data Exchange Format Q-DAS-ismertetı

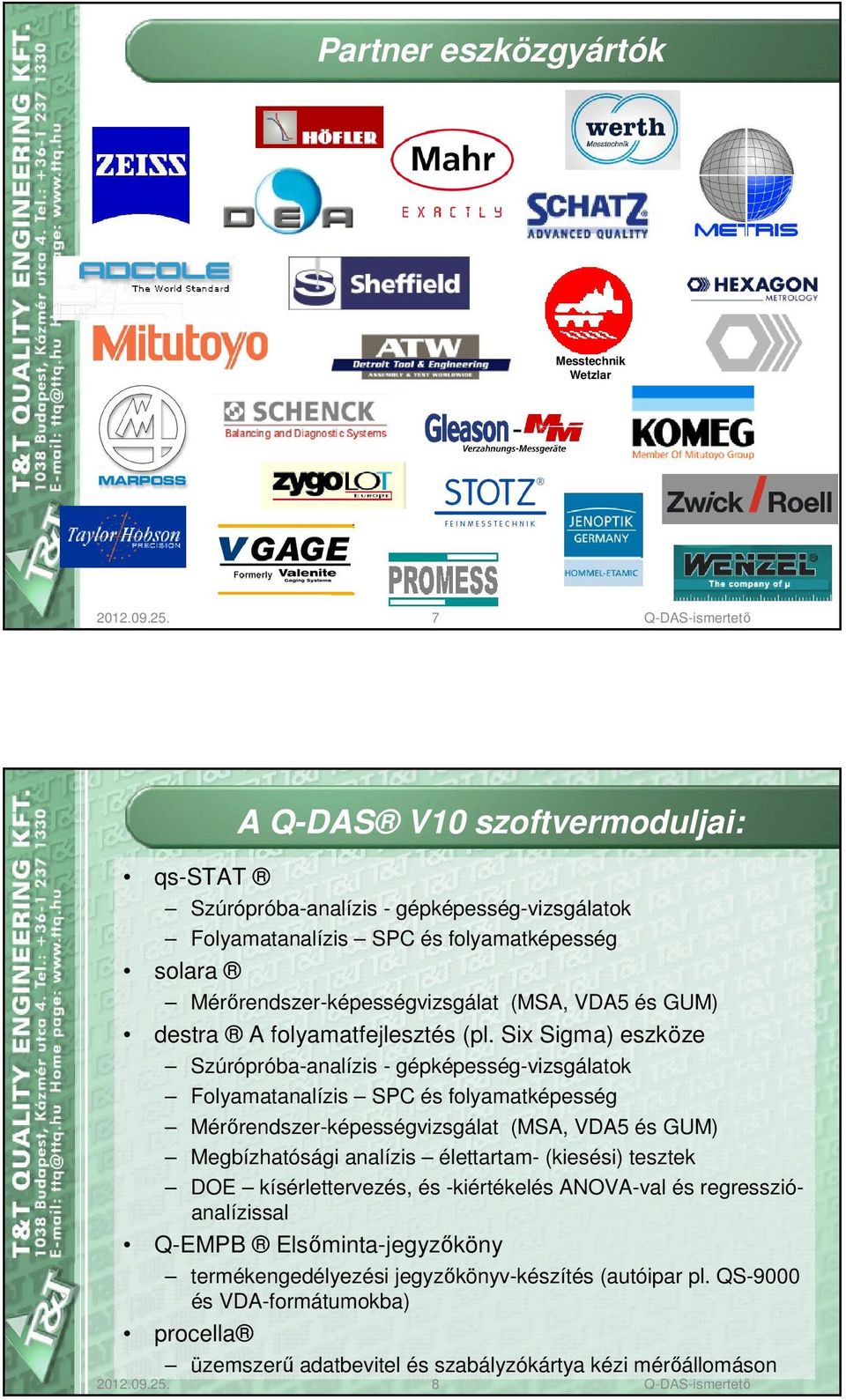

4 Partner eszközgyártók Messtechnik Wetzlar Q-DAS-ismertetı A Q-DAS V10 szoftvermoduljai: qs-stat Szúrópróba-analízis - gépképesség-vizsgálatok Folyamatanalízis SPC és folyamatképesség solara Mérırendszer-képességvizsgálat (MSA, VDA5 és GUM) destra A folyamatfejlesztés (pl. Six Sigma) eszköze Szúrópróba-analízis - gépképesség-vizsgálatok Folyamatanalízis SPC és folyamatképesség Mérırendszer-képességvizsgálat (MSA, VDA5 és GUM) Megbízhatósági analízis élettartam- (kiesési) tesztek DOE kísérlettervezés, és -kiértékelés ANOVA-val és regresszióanalízissal Q-EMPB Elsıminta-jegyzıköny termékengedélyezési jegyzıkönyv-készítés (autóipar pl. QS-9000 és VDA-formátumokba) procella üzemszerő adatbevitel és szabályzókártya kézi mérıállomáson Q-DAS-ismertetı

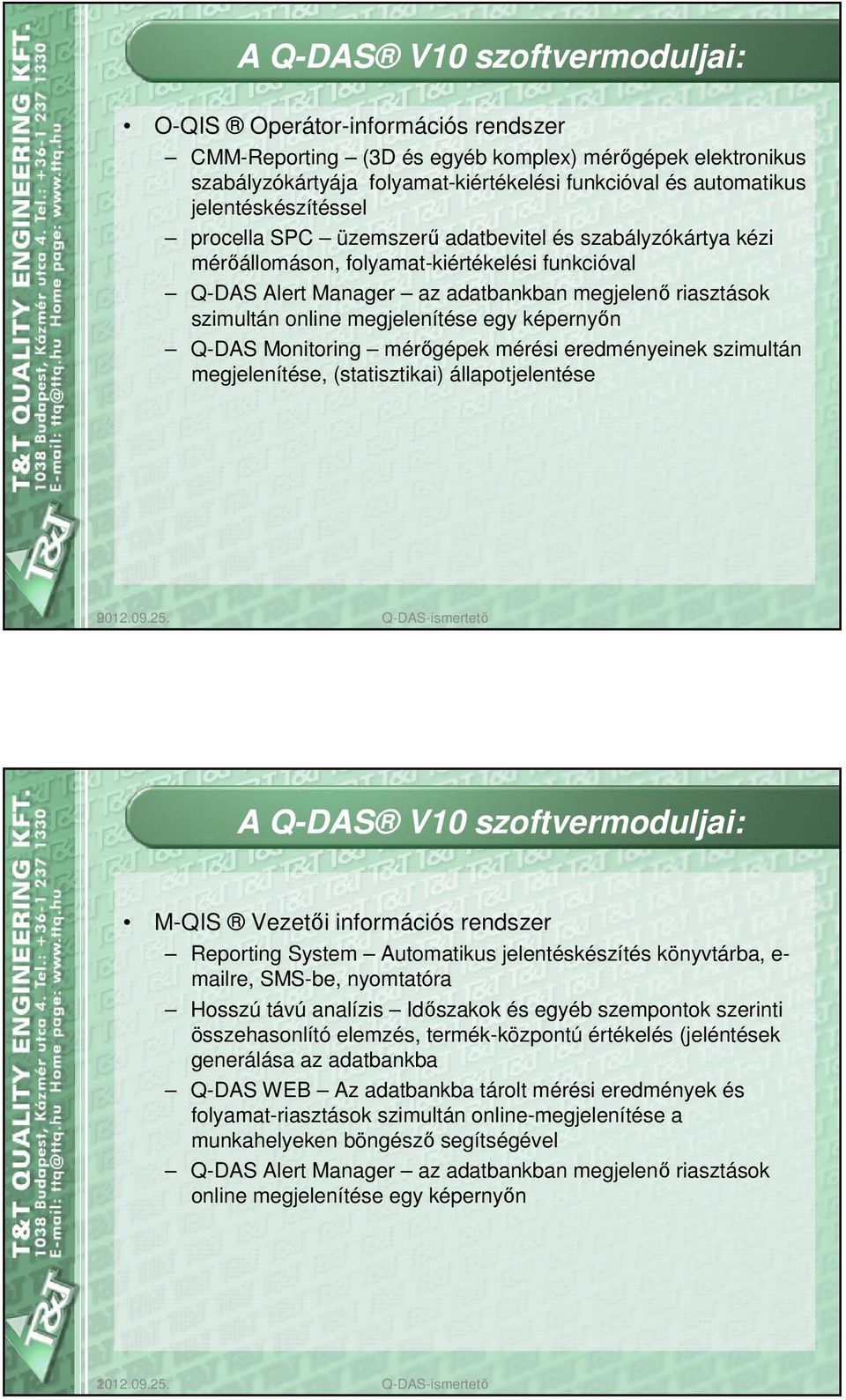

5 A Q-DAS V10 szoftvermoduljai: O-QIS Operátor-információs rendszer CMM-Reporting (3D és egyéb komplex) mérıgépek elektronikus szabályzókártyája folyamat-kiértékelési funkcióval és automatikus jelentéskészítéssel procella SPC üzemszerő adatbevitel és szabályzókártya kézi mérıállomáson, folyamat-kiértékelési funkcióval Q-DAS Alert Manager az adatbankban megjelenı riasztások szimultán online megjelenítése egy képernyın Q-DAS Monitoring mérıgépek mérési eredményeinek szimultán megjelenítése, (statisztikai) állapotjelentése Q-DAS-ismertetı A Q-DAS V10 szoftvermoduljai: M-QIS Vezetıi információs rendszer Reporting System Automatikus jelentéskészítés könyvtárba, e- mailre, SMS-be, nyomtatóra Hosszú távú analízis Idıszakok és egyéb szempontok szerinti összehasonlító elemzés, termék-központú értékelés (jeléntések generálása az adatbankba Q-DAS WEB Az adatbankba tárolt mérési eredmények és folyamat-riasztások szimultán online-megjelenítése a munkahelyeken böngészı segítségével Q-DAS Alert Manager az adatbankban megjelenı riasztások online megjelenítése egy képernyın Q-DAS-ismertetı

6

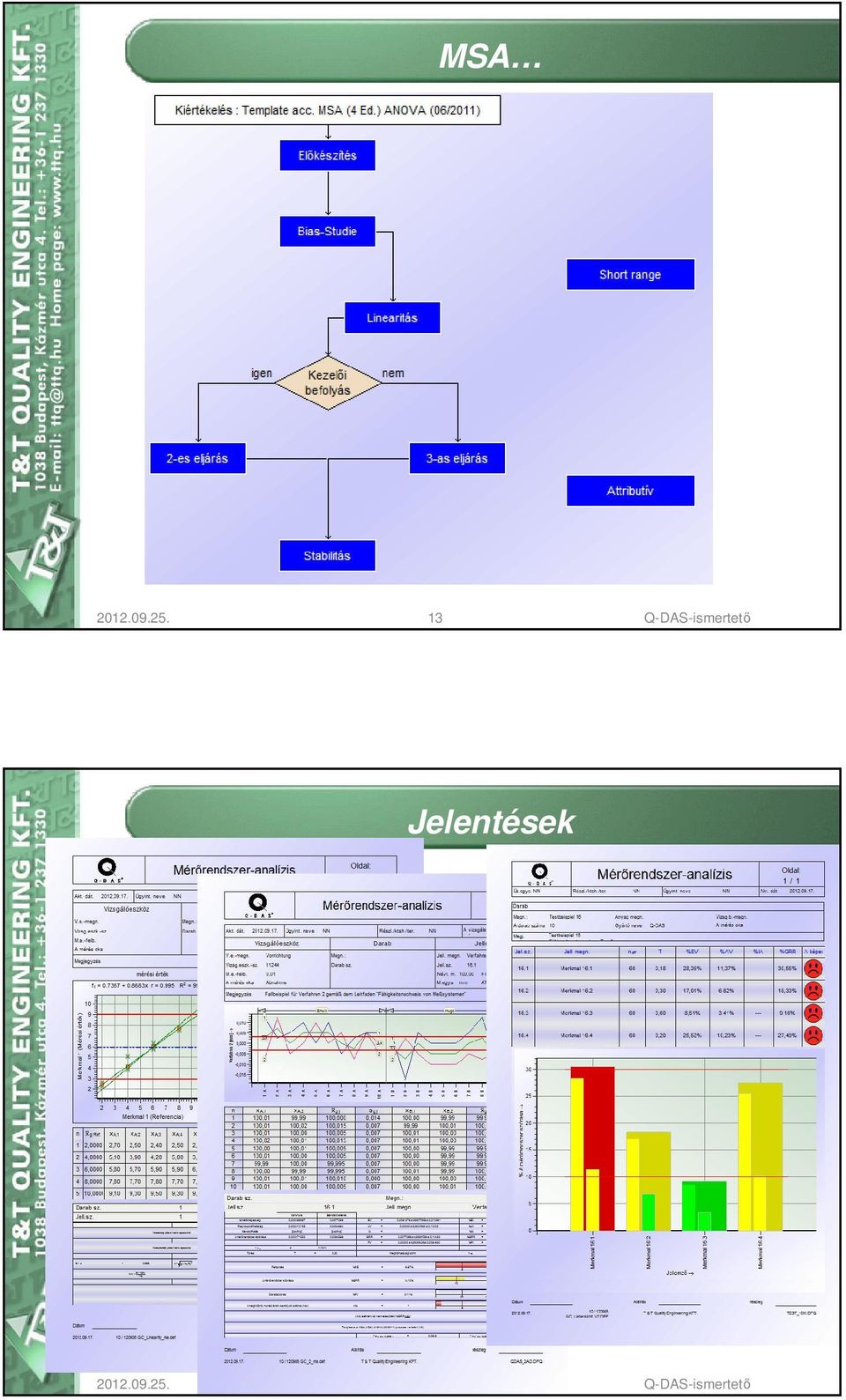

7 MSA Q-DAS-ismertetı Jelentések Q-DAS-ismertetı

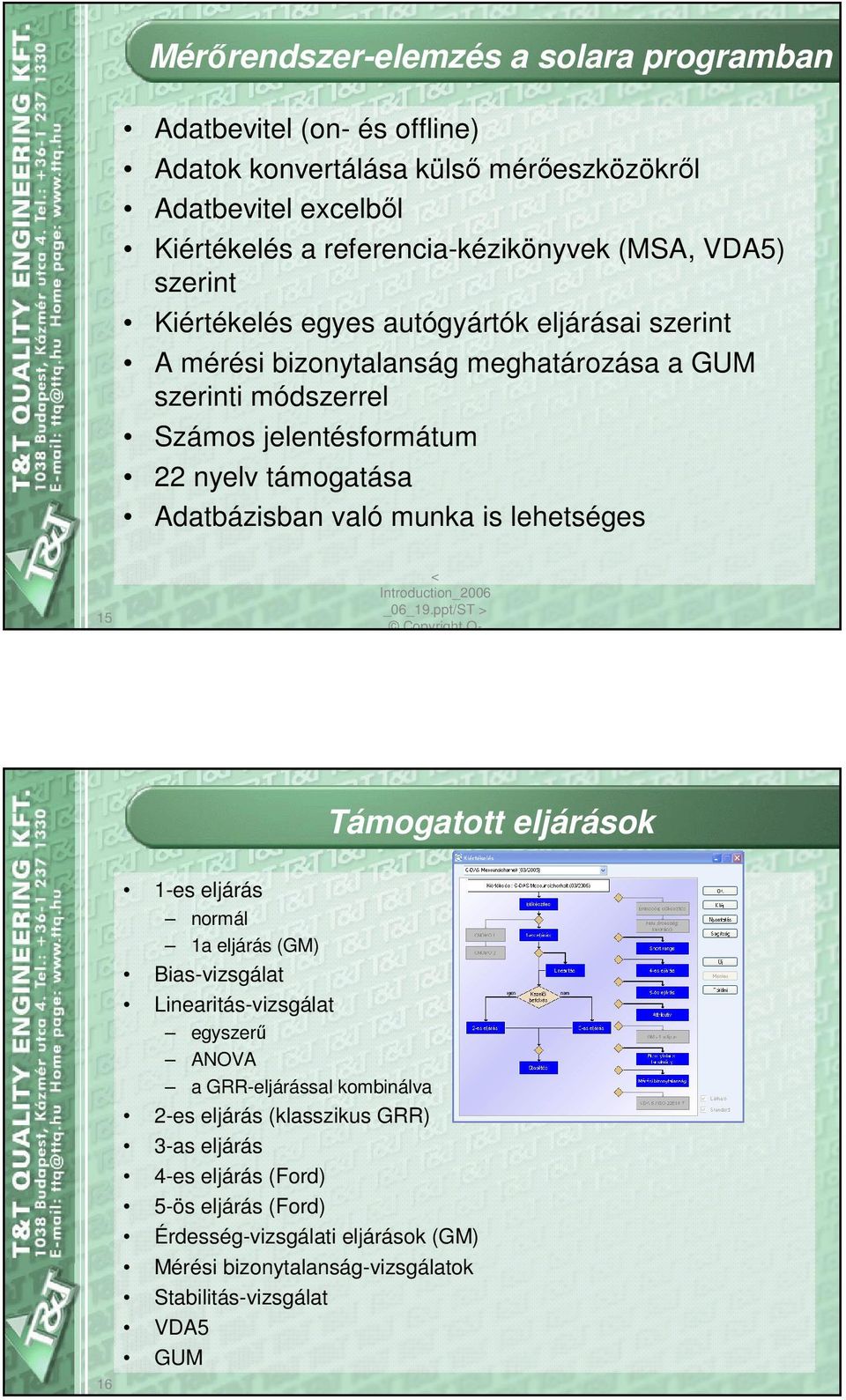

8 Mérırendszer-elemzés a solara programban Adatbevitel (on- és offline) Adatok konvertálása külsı mérıeszközökrıl Adatbevitel excelbıl Kiértékelés a referencia-kézikönyvek (MSA, VDA5) szerint Kiértékelés egyes autógyártók eljárásai szerint A mérési bizonytalanság meghatározása a GUM szerinti módszerrel Számos jelentésformátum 22 nyelv támogatása Adatbázisban való munka is lehetséges 15 < Introduction_2006 _06_19.ppt/ST > Copyright Q- Támogatott eljárások 16 1-es eljárás normál 1a eljárás (GM) Bias-vizsgálat Linearitás-vizsgálat egyszerő ANOVA a GRR-eljárással kombinálva 2-es eljárás (klasszikus GRR) 3-as eljárás 4-es eljárás (Ford) 5-ös eljárás (Ford) Érdesség-vizsgálati eljárások (GM) Mérési bizonytalanság-vizsgálatok Stabilitás-vizsgálat VDA5 GUM

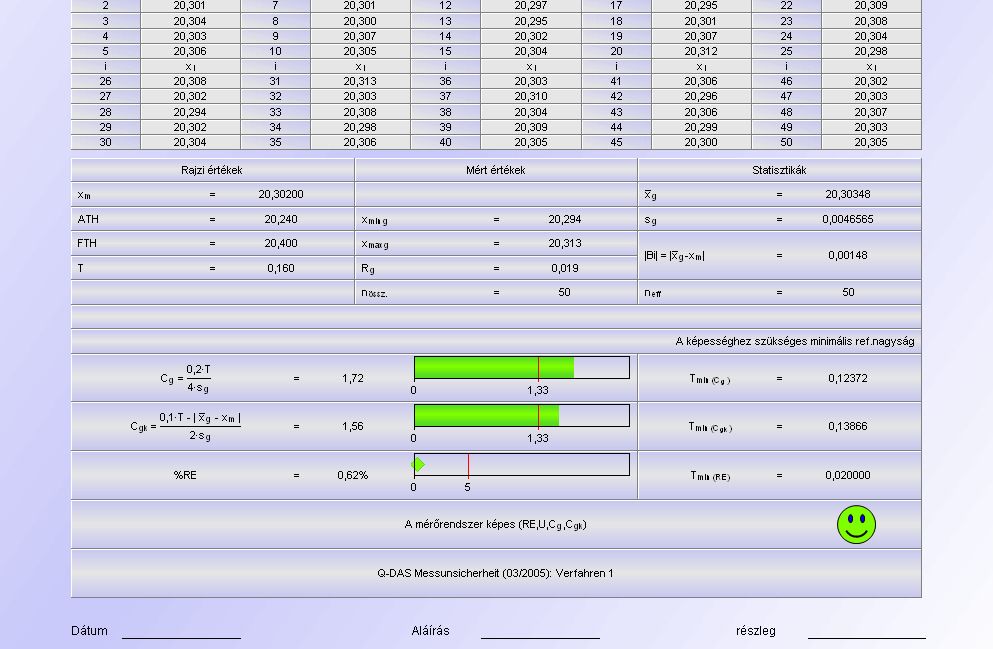

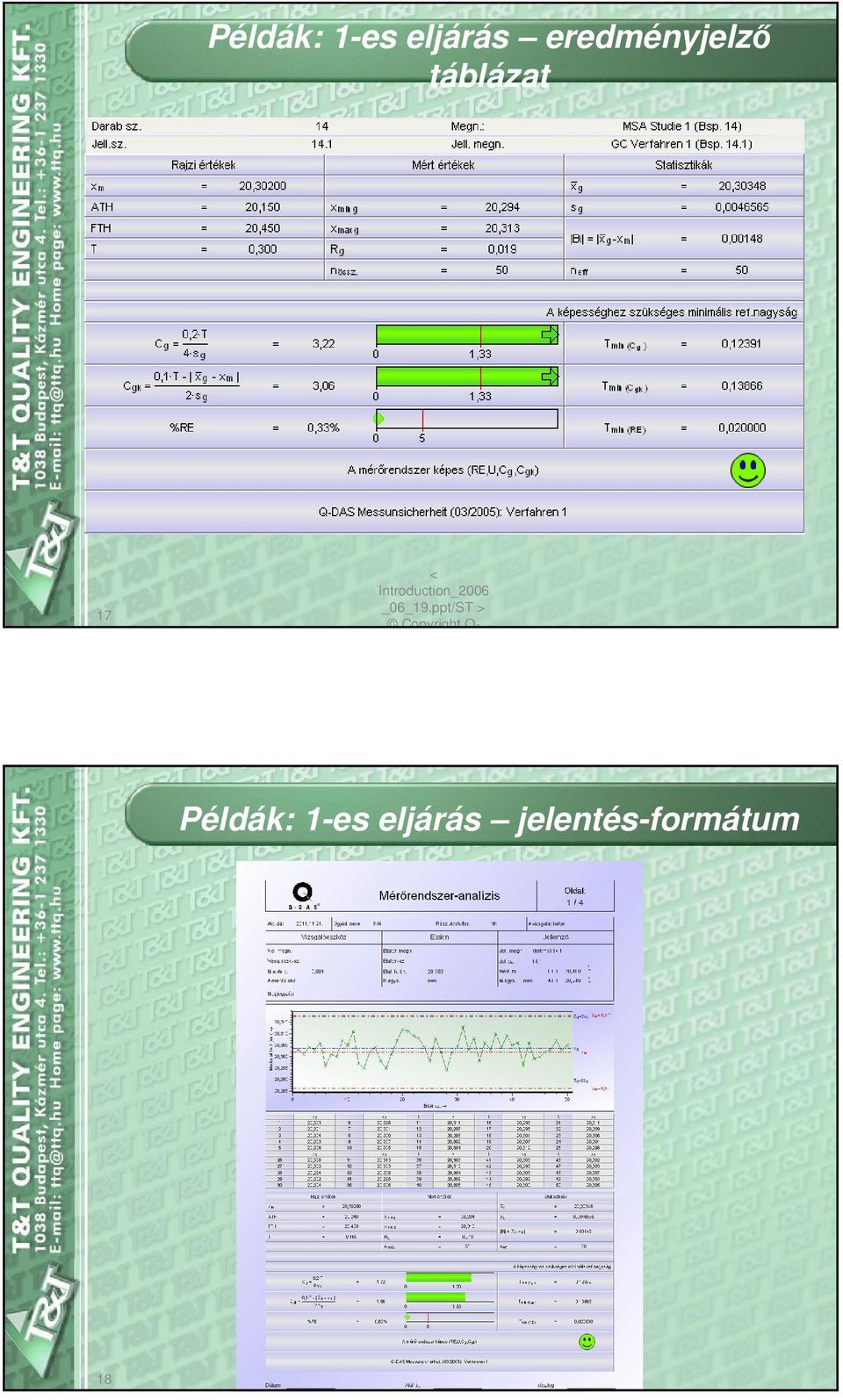

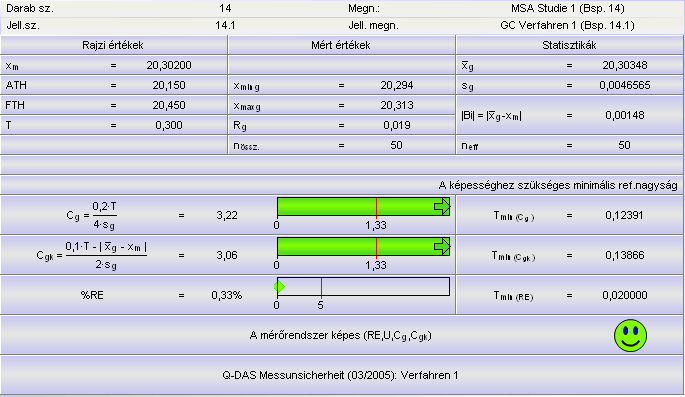

9 Példák: 1-es eljárás eredményjelzı táblázat 17 < Introduction_2006 _06_19.ppt/ST > Copyright Q- Példák: 1-es eljárás jelentés-formátum 18 < Introduction_2006 _06_19.ppt/ST > Copyright Q-

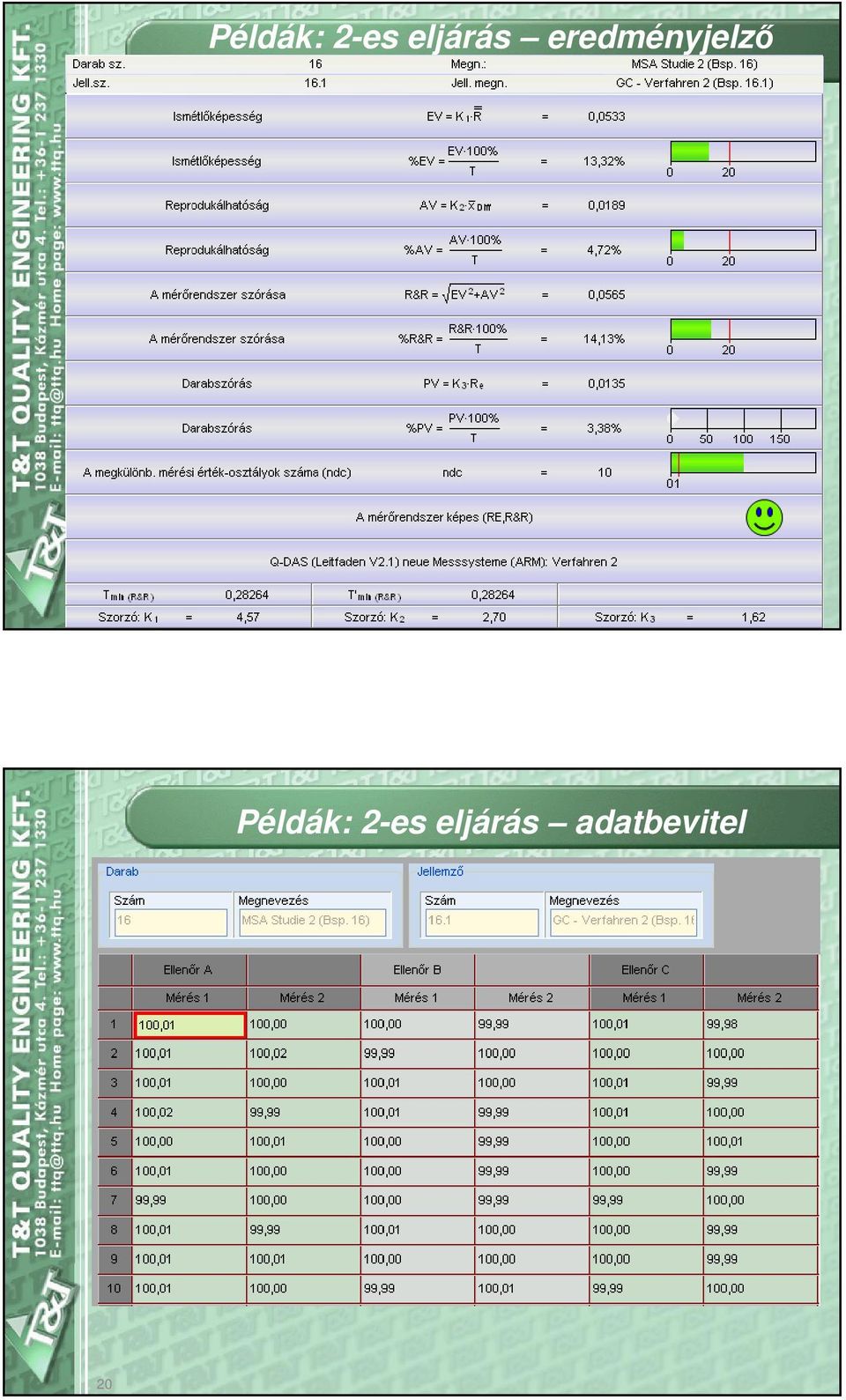

10 Példák: 2-es eljárás eredményjelzı táblázat 19 Példák: 2-es eljárás adatbevitel 20

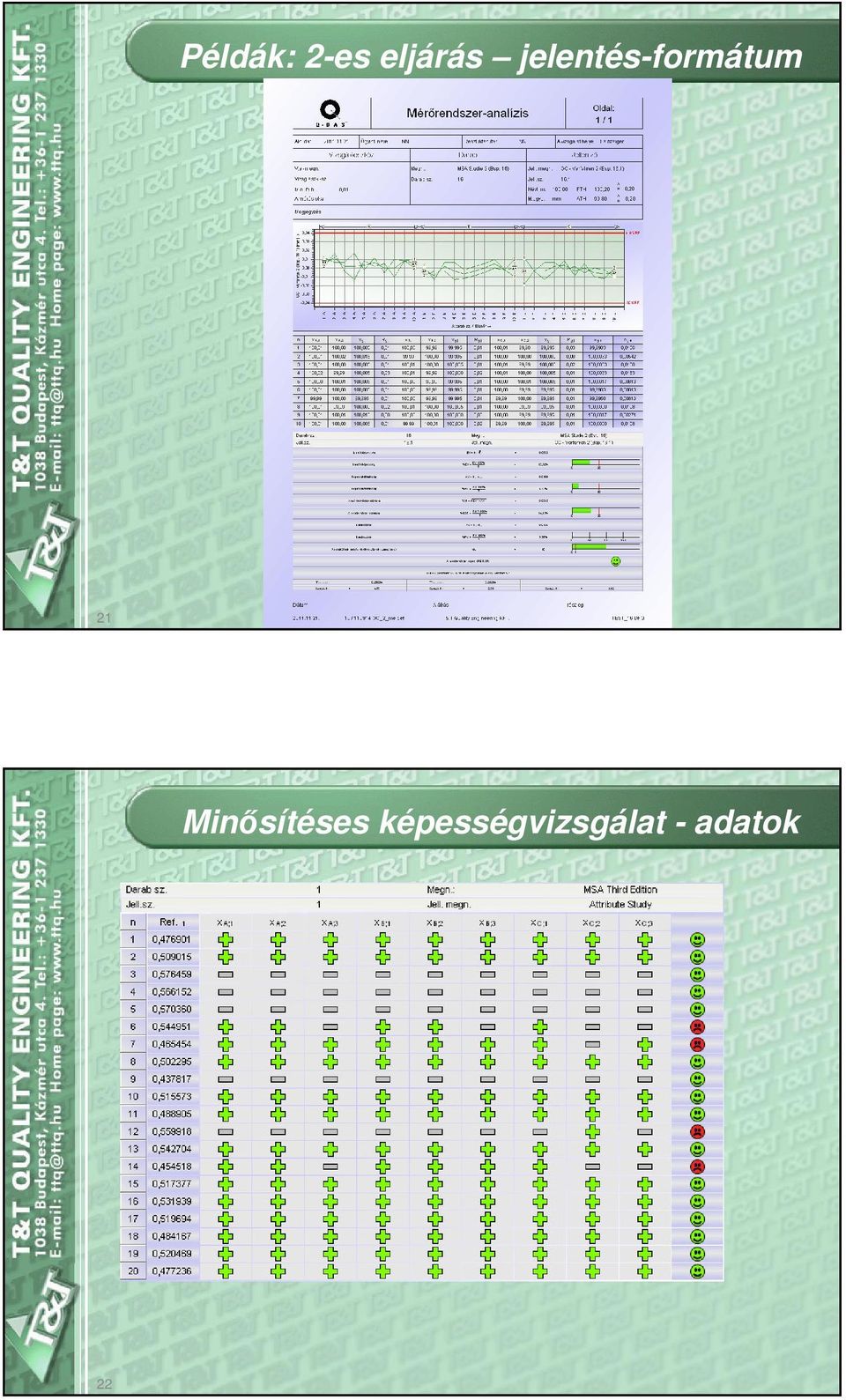

11 Példák: 2-es eljárás jelentés-formátum 21 Minısítéses képességvizsgálat - adatok 22

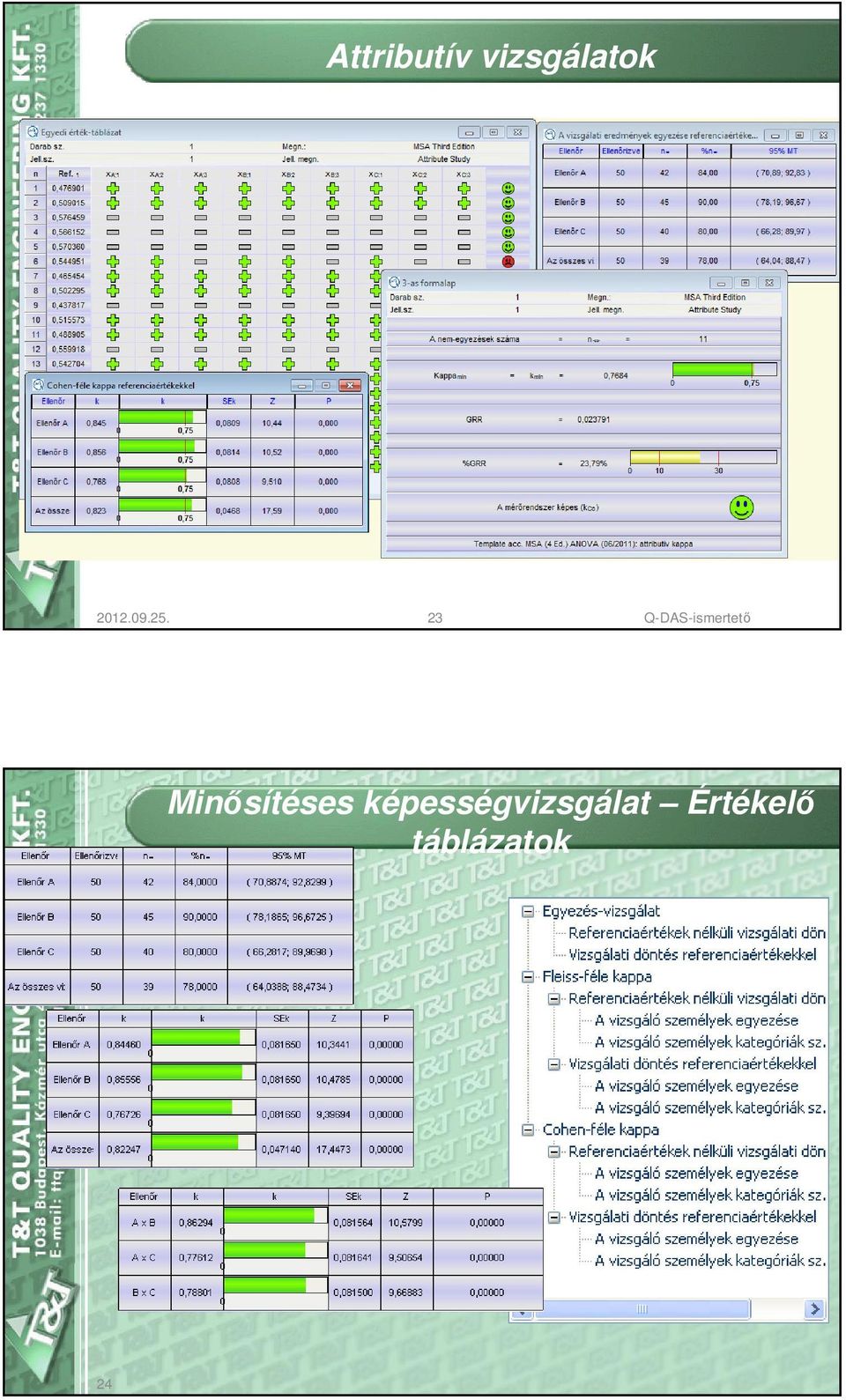

12 Attributív vizsgálatok Q-DAS-ismertetı Minısítéses képességvizsgálat Értékelı táblázatok 24

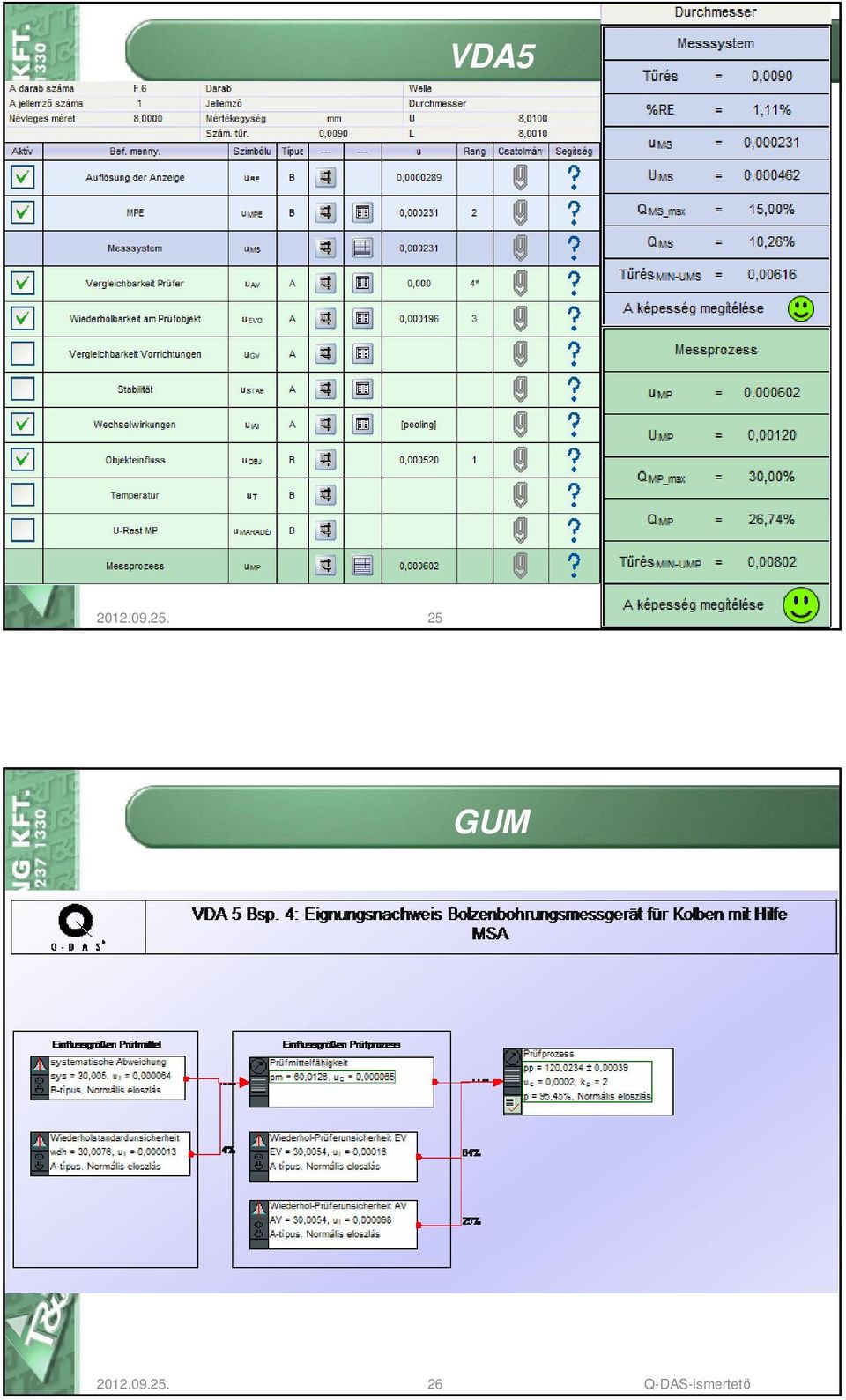

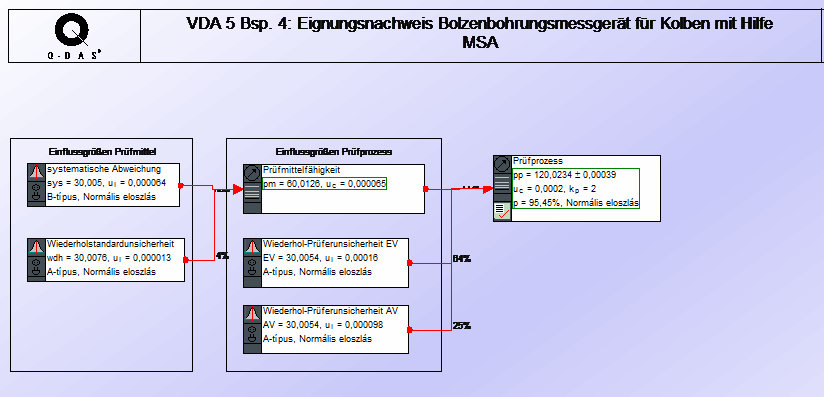

13 VDA Q-DAS-ismertetı GUM Q-DAS-ismertetı
