Használati útmutató 3GWI-FI. 3G/Wi-Fi/Mobile Power Router-hez

Átírás

1 Használati útmutató 3GWI-FI 3G/Wi-Fi/Mobile Power Router-hez

2 A 3GWi-FI router egyesíti magában egy 3G router, Wifi router és egy hordozható akku bank összes tulajdonságát. Bárhol hozzáférhet a mobil hálózatokhoz (USB modem szükséges), Wifi hálózatokhoz, használhatja tartalék akkuként vagy akár médiafájlok megosztására. Funkciók: 3G router: csatlakozhat WCDMA / CDMA 2000 / TD-SCDMA 3G hálózatokhoz és meg is oszthatja azokat Wifi router: csatlakozhat hagyományos vezetékes kapcsolatokkal (ADSL, kábel-internet) internethez Wifi hálózati tároló: segítségével megoszthatja hordozható merevlemeze vagy pendrive-ja tartalmát belső hálózaton vagy akár interneten keresztül is Hordozható akku bank: segítségével feltöltheti mobiltelefonját/tabletjét. Repeater: megnövelheti már meglévő Wifi routerének hatótávját 1., A csomag tartalma Köszönjük, hogy megvásárolta ezt a 3GWi-Fi Mobile Power routert. Kérjük, ellenőrizze, hogy a csomagolás tartalmazza-e az alábbi elemeket: 3G/Wifi/Mobile Power router USB töltő kábel 4 db csatlakozó fej (micro USB, iphone 4, iphone 5, Samsung) Magyar nyelvű használati útmutató

3 2.1 Csatlakozók és gombok részletezése Csatlakozó/Gomb Jelzés Funkciók leírása R Állítsa a bekapcsoló gombot ebbe a pozícióba a router-mód bekapcsolásához. Bekapcsoló gomb C Állítsa a bekapcsoló gombot ebbe a pozícióba, ha hordozható akkumulátorként akarja használni az eszközt. Állítsa a bekapcsoló gombot ebbe a pozícióba, ha minden funkciót ki akar kapcsolni. Töltöttség kijelző aktiváló gomb Nyomja meg ezt a gombot a töltöttség kijelző aktiválásához. Így ellenőrizheti a beépített akkumulátor aktuális töltöttségi szintjét. USB csatlakozás Erre az USB porta csatlakoztatható a 3G modem, külső merevlemez, pendrive vagy ezen keresztül tudja feltölteni mobiltelefonját vagy tabletjét. micro USB csatlakozás A beépített akkumulátor töltésre szolgáló csatlakozás. Bármilyen 5V USB tápegység vagy számítógép USB portja használható a töltésre. Kimenetként nem használható! Töltés visszajelző Jelzi, ha beépített akku töltés alatt van. RJ45 Ethernet csatlakozás Ide csatlakoztatható pl. az ADSL vagy kábel modem. Reset gomb 5 másodpercig nyomva tartva visszaállítja a router eredeti gyári beállításait. 2.2 Állapotjelző fények részletezése Művelet Állapot Leírás Bekapcsolás Az állapotjelző LED folyamatosan Állítsa a bekapcsoló gombot "R" pozícióba. A folyamatos kék fény kéken világít azt jelzi, hogy a router hiba nélkül bekapcsolt. Hordozható adattároló Az állapotjelző kék LED lassan villog (1 villogás 1.5 másodpercenként) Külső merevlemez, pendrive stb. csatlakoztatása után 8-10 másodperccel a kék állapotjelző LED lassan villog. Ez azt jelzi, hogy a csatlakoztatott adattároló normálisan működik. csatlakoztatása Az állapotjelző kék LED folyamatosan világít A csatlakoztatott külső adathordozó működése során hiba lépett fel. 3G USB modem csatlakoztatása ADSL vagy kábel modem csatlakoztatása (PPPoE módban) Router csatlakoztatása (dinamikus IP módban) Router csatlakoztatása (statikus IP módban) Az állapotjelző kék LED gyorsan villog (1 villogás 0.5 másodpercenként) Az állapotjelző kék LED lassan villog (1 villogás 1.5 másodpercenként) Az állapotjelző kék LED folyamatosan világít Az állapotjelző zöld LED folyamatosan világít Az állapotjelző zöld LED lassan villog (1 villogás 1.5 másodpercenként) Az állapotjelző zöld LED folyamatosan világít Az állapotjelző zöld LED lassan villog (1 villogás 1.5 másodpercenként) Az állapotjelző zöld LED folyamatosan világít Csatlakoztasson 3G USB modemet és várjon kb. 30 másodpercet. A kék állapotjelző LED gyorsan villog, amely azt jelzi, hogy a csatlakozás a hálózathoz megkezdődött. Azt jelzi, hogy a 3G modem sikeresen csatlakozott a hálózathoz és megkezdheti az internet használatát. A csatlakozás a hálózathoz sikertelen. A modem csatlakoztatás után 5 másodpercig az állapotjelző zöld LED folyamatosan világít, amely azt jelenti, hogy a csatlakoztatott kábelmegfelelően működik. Ha az állapotjelző zöld LED a folyamatos világításról 5 másodperc múlva lassú villogásra vált, a hálózati kapcsolat sikeresen létrejött és megkezdheti az internet használatát. A router csatlakoztatás után 5 másodpercig az állapotjelző zöld LED folyamatosan világít, amely azt jelenti, hogy a csatlakoztatott kábel megfelelően működik. Ha az állapotjelző zöld LED a folyamatos világításról 5 másodperc múlva lassú villogásra vált, a hálózati kapcsolat sikeresen létrejött és hordozható router megkapta a dinamikus IP címet a felsőbb szintű routertől. A router csatlakoztatás után 5 másodpercig az állapotjelző zöld LED folyamatosan világít, amely azt jelenti, hogy a csatlakoztatott kábel megfelelően működik.

4 3. Felhasználási lehetőségek I. 3G internet kapcsolat megosztása Wifi hálózaton keresztül II. ADSL vagy kábeles internet kapcsolat megosztása Wi-Fi hálózaton keresztül.

5 4. Hordozható akkumulátor funkció (mobiltelefon, tablet stb. feltöltése) 1. Ellenőrizze, a beépített akkumulátor töltöttségét Mielőtt megkezdené mobiltelefonja, tabletje stb. töltését, kérjük, mindig ellenőrizze az akku bank töltöttségét. A. Nyomja meg a töltöttség kijelző aktiváló gombját. A töltöttség kijelző megmutatja a beépített akkumulátor aktuális töltöttségét (4 lépésben). 4 másodperc után a töltöttség kijelző automatikusan kikapcsol. B. A töltöttség kijelző szintjeinek magyarázata: Töltöttség kijelző Kijelző állapota Leírás Nem világít Az akku bank teljesen lemerült, kérjük, töltse fel. 1 LED világít Az akku bank töltöttsége 25% alatt van. 2 LED világít Az akku bank töltöttsége 25 és 50% között van. 3 LED világít Az akku bank töltöttsége 50 és 75% között van. 4 LED világít Az akku bank töltöttsége 75 és 100% között van. 2. Töltse fel mobiltelefonját, tabletjét, fényképezőgépét vagy más digitális eszközét. Állítsa a bekapcsoló gombot "Akku bank" ("C") pozícióba. Az akku bank funkció így aktiválható. Csatlakoztassa a mellékelt töltő kábelt (vagy az eszközéhez gyárilag adottat) az akku bank USB portjához és a tölteni kívánt eszközhöz. A töltés automatikusan megkezdődik. 5. Akku bak feltöltése Amikor az akku bank lemerül kétféle módon tölthető fel: 1. Használhat USB kimenetes tápegységet: csatlakoztassa a tápegységet az akku bank micro USB csatlakozójához. 2. Számítógép USB portjáról is feltöltheti: csatlakoztassa a mellékelt USB kábelt a számítógép egy szabad USB portjára, a másik végét a mellékelt micro USB adapter segítségével az akku bank micro USB csatlakozójához.

6 Kérjük, kizárólag olyan tápegységet használjon, amelynek kimeneti feszültsége DC 5V (a kimenő áramerősség 600 és 1000mA legyen). A legtöbb mobiltelefon töltő ilyen. Töltési idők: o 5V 1000mA-es töltő esetén kb. 5-8 óra o 5V 600mA-es töltő esetén kb. 11 óra o Számítógép USB portjáról történő töltés esetén kb. 12 óra. Az akku bank töltése közben, arról ne töltsön más eszközt az akku bank védelme érdekében. 6. Router beállítása A router első használata előtt szükséges néhány beállítást elvégezni. Ezt megteheti Wifi vezeték nélküli vagy vezetékes kapcsolaton keresztül is: 6.1 Router beállítása Wi-Fi kapcsolaton keresztül 1. Kapcsolja be a Wifi-t azon az eszközön (mobiltelefon, tablet, számítógép stb.), amelyen keresztül a beállításokat el akarja végezni. A router bekapcsoló gombját állítsa "Router" ("R") pozícióba és várjon kb. 30 másodpercet. 2. Az elérhető Wifi hálózatok listájában meg kell jelennie egy "3GWI-Fi xxx" nevű (SSID) hálózatnak. 3. Csatlakozzon ehhez a hálózathoz. A hálózat jelszava: A sikeres csatlakozás után nyisson egy böngészőablakot (IE, Safari, Firefox, Chrome stb.) és a címsorba írja be a következő IP címet: ios operációs rendszert futtató eszközökön (pl. iphone, ipad) van egy gyorsabb módja a beállítások elérésének: Safari böngésző címsorába írja be: "wd" (idézőjelek nélkül), majd kattintson a "Go" gombra. 5. A belépéshez szükséges Felhasználónév: admin és Jelszó: admin 6.2 Router beállítása vezetékes hálózati kapcsolaton keresztül Csatlakoztassa a hálózati kábelt a routerhez és az eszközhöz, amelyen keresztül a beállításokat el akarja végezni. A router bekapcsoló gombját állítsa "Router" ("R") pozícióba és várjon kb. 5 másodpercet. Hajtsa végre a 6.1 pontban leírtakat a 4. lépéstől. 6.3 Beállítások Főoldala (a jobb felső sarokban tudja a felület nyelvét Angolra állítani, kattintson a zászló ikonra)

7 Az egyes menüpontok rövid leírása 3G kapcsolat beállításai A routerhez csatlakoztatott külső adattárolón tárolt multimédiás fájlok között tud böngészni vagy lejátszani azokat. Wifi kapcsolat biztonsági beállításainak közvetlen elérése (Wi-Fi jelszó, titkosítás beállítása). Haladó beállítások elérése (router állapot, MAC cím klónozása, szoftverfrissítés stb.). Dinamikus IP cím beállításainak elérése. Ha az internet elérést vezetékesen kapja (pl. szállodákban) és az IP címet dinamikusan kapja a központi routertől válassza ki ezt a beállítást. Kábelmodem használata esetén is ezt a beállítást kell használni (ha a csatlakozáshoz nem szükséges felhasználónév/jelszó páros). PPPoE ADSL modem használata esetén itt tudja megadni a csatlakozáshoz szükséges felhasználónevét és jelszavát. Statikus (Fix) IP cím beállítások elérése. Ha olyan internet kapcsolatot használ, amely csak egy bizonyos fix IP cím használatával működik, itt tudja azt beállítani. Repeater (jelismétlő) beállítása. Kattintson a "Scan all APs" gombra, válassza ki annak az eszköznek az SSID-jét (nevét-azonosítóját), amelyhez csatlakozni akar (meg akarja növelni jelerősségét/hatótávját) és adja meg annak jelszavát és kattintson az "Apply" gombra. 6.4 Wifi jelszó megváltoztatása A Wifi gyárilag beállított jelszava nagyon egyszerűen kitalálható ( ). Kérjük, változtassa meg a jelszót (ajánlott a jelszóban kis- és nagybetűk, számok és speciális karakterek használata) saját adatainak biztonsága érdekében. A főoldalon kattintson a "Wifi security" ikonra. Megnyílik a Wifi biztonsági beállításainak oldala. "Security Mode" itt választhatja ki a Wifi hálózat titkosítási módját. Ajánlott beállítás: WPA-PSK/WPA2-PSK. "WPA Algorithms" itt választhatja ki, hogy a titkosításhoz milyen algoritmust akar használni. Ajánlott: TKIPAES. "Pass Phrase": itt tudja megadni a Wifi hálózat jelszavát, ezzel tud majd csatlakozni. "Key Reneval Interval": titkosító kulcs megújításának ideje percben megadva. Ajánlott beállítás: 3600 Ha kész van minden beállítással kattintson az "Apply" gombra. Mivel a Wi-Fi jelszavát megváltoztatta a kapcsolat megszakad és újra kell csatlakoznia, immár az új, biztonságos jelszavával, hogy folytathassa a beállításokat.

8 6.5 3G kapcsolat beállítása 3G USB modem csatlakozatásakor a router automatikusan megkísérel kapcsolódni a hálózathoz. Mivel az egyes szolgáltatók által biztosított 3G hálózatok beállításai eltérhetnek, ezért szükség lehet néhány beállítás megváltoztatására. Kattintson a Főoldalon a "3G" ikonra a 3G kapcsolati beállítások eléréséhez. Adja meg a szolgáltatója által biztosított paramétereket. Gyári beállítás esetén ezek felismerése automatikusan történik, de ez csak a kínai mobilszolgáltatók által biztosított modem és hálózat esetén működik. (A 3G kapcsolat gyári beállításai) "USB 3G modem": válassza ki modemje típusát a legördülő listából. Ha nem szerepel, válassza az "Auto Detect" opciót. A gyárilag támogatott modemek listáját megtalálja ezen leírás mellékletében is. Ha az Ön modemje nem szerepel a listában, még nem jelenti azt, hogy nem is fog működni. Csatlakoztassa a 3G modemet, majd a Főoldalon válassza a Haladó beállításokat.("advanced Settings"). A "Status" gombra kattintás után a megjelenő listában keresse meg a "3G modem type" sort. Ha itt megjelenik a modem típusa és az, hogy " Supported", akkor a modem használható. "Connect Status": itt láthatja modem kapcsolódási állapotát (Off line: nincs kapcsolódva / On line: sikeresen kapcsolódott) és itt tud manuálisan kapcsolódni a 3G hálózathoz a "Connect" gombra kattintva. "Dial Settings": a modem kapcsolódási módját tudja beállítani és itt férhet hozzá a kapcsolat részletes beállításaihoz: o "Boot-Up Dial mode" : itt állíthatja be, hogy a router bekapcsolása után a 3G modem, hogyan csatlakozzon a hálózathoz: "Keep Alive": mindig tartsa fent a kapcsolatot, tehát ha be van kapcsolva a router a modem automatikusan kapcsolódjon a 3G hálózathoz, akkor is ha az valamilyen okból megszakadna. "Manual": kézi csatlakozás. Ez esetben, ha használni kívánja a 3G internet kapcsolatot, mindig kézzel kell csatlakoznia (a "Connect" gombra kattintva) "On Demand (3 minutes Idle Time)": automatikusan csatlakozik, de ha 3 percig nem használja a kapcsolatot az automatikusan megszakad. "On Demand (5 minutes Idle Time)": automatikusan csatlakozik, de ha 5 percig nem használja a kapcsolatot az automatikusan megszakad. "On Demand (15 minutes Idle Time)": automatikusan csatlakozik, de ha 15 percig nem használja a kapcsolatot az automatikusan megszakad. "On Demand (User defined Idle Time)": automatikusan csatlakozik, de ha az alatta lévő mezőben megadott percig nem használja a kapcsolatot az automatikusan megszakad. o "Dial Parameter": itt állíthatja be, hogy a gyári beállításokat "Default" vagy egyéni beállításokat "User Definied" akar használni a 3G kapcsolat beállításaihoz. Kérjük, válassza az egyéni beállításokat, mert a gyári beállítások csak Kínában használhatóak.

9 (3G kapcsolat egyéni beállításai) Ha az egyéni beállításokat választja a következő mezők kitöltése szükséges: "User": ha kapott felhasználónevet szolgáltatójától itt adhatja meg, egyébként hagyja gyári beállításon vagy üresen "Password": ha kapott jelszót szolgáltatójától itt adhatja meg, egyébként hagyja gyári beállításon vagy üresen "Dial number": Magyarországon a szolgáltatók a 3G kapcsolódáshoz nem használnak külön telefonszámot (esetleg ha külföldön használja a routert 3G modemmel szükség lehet a szolgáltató által megadott telefonszámra). Fontos! Tapasztalataink szerint a 3G modemek nem csatlakoznak a hálózathoz, ha ezt a mezőt üresen hagyja. Kérjük, írja be a következő karaktersorozatot a mezőbe (idézőjelek nélkül): "*99#" "APN": a szolgáltatója által megadott (pl. T-Mobile esetén: internet). "Authentication": azonosítás módja, a szolgáltatója által megadott (általában "NO AUTH", vagy "PAP"). "PIN": ha a 3G modemben használt SIM kártyán nincs kikapcsolva a PIN kód ellenőrzése, ide írhatja be azt. Ha kikapcsolta a PIN kódot ellenőrzést a SIM kártyán, akkor hagyja üresen. Ha végzett az összes beállítással kattintson az "Appy" gombra és a beállítások mentésre kerülnek, és ezek lesznek az alapbeállítások. A modem automatikusan megpróbál csatlakozni a 3G hálózathoz, de kézzel is csatlakozhat a "Connect" gombra kattintva. Sikeres kapcsolódás esetén a "Connect Status"-nál "On Line" felirat jelenik meg és használhatja is az internetet.

10 6.6 Vezetékes internetkapcsolat megosztása Wifi vezeték nélküli kapcsolaton keresztül Vezetékes módban használva 3GWi-FI megegyezik egy szabványos Wif router működésével. Az internetet vezetékesen tudja csatlakoztatni a routerhez (ADSL/kábel modem vagy egyéb vezetékes internet kapcsolat szükséges) és a kliens gépek Wifi kapcsolaton keresztül érhetik el azt. A Főoldalon többféle beállítás közül választhat: a) Statikus (Fix) IP A Főoldalon kattintson a "STATIC (fixed IP)" beállításra. Válassza ezt, ha olyan hálózaton keresztül csatlakozik az internethez, amelyhez csak egy előre megadott, fix IP címmel csatlakozhat. Adja meg a szolgáltatója vagy a hálózat rendszergazdája által megadott adatokat. (Statikus IP beállítások) b) Dinamikus (változó) IP A Főoldalon kattintson a "DHCP (Auto config)" beállításra. Válassza ezt, ha olyan hálózaton keresztül csatlakozik az internethez, amely automatikusan generálja az IP címeket. Itt nincs lehetőségek megváltoztatni a beállításokat, azok automatikusan kerülnek beállításra. c) PPPoE A Főoldalon kattintson a "PPPoE (ADSL)" beállításra. Válassza ezt, ha az internetre ADSL kapcsolaton keresztül csatlakozik és adja meg a szolgáltatója által adott adatokat. (xdsl kapcsolat beállítása)

11 "User name": Felhasználó név "Password": Jelszó "Verify password": Jelszó még egyszer "Operation mode": Csatlakozási mód o "Keep Alive": mindig tartsa fent a kapcsolatot, tehát mindig automatikusan próbáljon meg kapcsolódni, akkor is, ha valamilyen okból megszakadna a kapcsolat. Azt is beállíthatja, hogy hány másodpercenként próbáljon meg újracsatlakozni a router (az ADSL modemen keresztül) az internethez, ha megszakadna a kapcsolat. Ezt a "Keep Alive Mode: Redial Perid" mezőben adhatja meg másodpercekben. o "On Demand" kapcsolódás az internethez igény szerint. Az internet kapcsolat mindaddig fennmarad, amíg az "On demand Mode: Idle Time" mezőben megadott számú perc nem telik el a kapcsolat használata nélkül. Ha a megadott számú perc letelik, úgy hogy nem használja a kapcsolatot, akkor az automatikusan megszakad. Ha újra használni kezdi (pl. meg akar nyitni egy weboldalt) a router újra csatlakozik az internethez. o "Manual": nincs automatikus kapcsolódás. Ez esetben, ha az internetet akarja használni, mindig Önnek kell "kézzel" elindítani a csatlakozást és, ha megszakad a kapcsolat a router nem próbál meg újracsatlakozni az internethez. d) "Repeater" Repeater módban az eszközzel egy már meglévő Wifi hálózathoz tud kapcsolódni. Ez akkor lehet hasznos, ha az eredeti Wifi hálózat jelerőssége gyenge vagy annak hatótávját szeretné megnövelni. A megjelenő listában válassza ki a Wifi hálózat nevét (SSID -jét) és adja meg az ahhoz tartozó jelszót. (Repeater mód beállítása)

12 6.7 Haladó beállítások (összefoglaló) A Főoldalon kattintson a Haladó beállítások ("Advanced Settings") menüpontra. A baloldali menüben az alábbi beállításokhoz fér hozzá: a) "Internet settings": 3GWi-Fi router internet és hálózati beállításai a. "Primary": többek közt Itt állíthatja be a 3GWi-Fi router hálózati IP címét, alhálózati maszkját, megtekintheti MAC címét stb. b. "WAN": itt a Főoldalról közvetlenül is elérhető Statikus IP, DHCP, PPPoE és Repeater beállításokat érheti el c. "MAC" clone: MAC cm klónozása vagy egyedi érték megadása b) "Wireless settings": 3GWi-Fi router vezeték nélküli hálózati beállításai a. "Basic": a Wifi hálózat működési módját, nevét (SSID -jét), működési frekvenciáját (csatorna) állíthatja be itt és engedélyezheti vagy letilthatja, hogy Wifi hálózatának neve (SSID -je) automatikusan megjelenjen az elérhető Wifi hálózatok listájában ("Broadcast Network Name (SSID)") b. "Security": 3GWi-Fi router Wifi hálózat biztonsági beállításait tudja itt megváltoztatni. Közvetlenül a Főoldalról is elérhető. c. "Station List": a 3GWi-Fi routerhez Wifi-vel csatlakozott kliensek listája c) "DHCP Server": itt tudja konfigurálni a 3GWi-Fi router DHCP szerver beállításait a. "DHCP Server": a 3GWi-Fi router által automatikusan kiosztott IP címek tartományának meghatározása stb. b. "DHCP Clients": az automatikusan kiosztott IP címekhez tartozó host nevek, MAC címek stb. listája d) "Firewall": Tűzfal beállításai a. "MAC/IP/Port Filtering": különböző szabályokat állíthat fel, hogy a router mit tegyen egy adott MAC címről, IP címről és/vagy portról érkező adatcsomagokkal. Pl. beállíthatja, hogy egy konkrét IP címről érkező csomagokat a router mindig utasítsa el, ezzel pl. megakadályozhatja illetéktelenek hozzáférését hálózatához/számítógépéhez. b. "Port Forwarding": egy konkrét portra érkező kérést vagy adatcsomagot átirányíthat egy meghatározott IP címre. Pl. a routerhez csatlakoztat egy biztonsági kamera rendszert, amelynek csak belső IP címmel rendelkezik (pl ). Mivel az internet szolgáltatójától csak egy dinamikus/statikus IP címet kap (amit maga a router vagy a modemhez közvetlenül csatlakoztatott eszköz használ) ezt az IP címet beírva egy böngészőben nem fogja tudni elérni interneten keresztül a hálózatában található többi eszközt. Ekkor van szükség a port átirányításra. Tehát pl. a as portot hozzárendelheti a IP címhez (ami a kamerarendszer belső hálózati IP címe), így ha erre a számú portra kérés/adatcsomag érkezik az közvetlenül a es IP címre lesz továbbítva. Ezen kívül itt hozhat létre Virtuális szervert is (pl. ha interneten keresztül közvetlenül akarja megosztani fájljait). c. "DMZ": demilitarizált zóna. Egy biztonsági réteget hoz létre, melyben elhelyezhet berendezéseket (pl. webszerver, szerver stb.), amelyek külső hálózati felhasználókat szolgálnak ki. A DMZ-hez általában jól szabályozott, korlátozott hozzáférést adnak és a csak ebben elhelyezett berendezésekhez lehet hozzáférni, a belső hálózat többi eleméhez nem. Leegyszerűsítve: Önnek két számítógépe van. Az egyiken egy webszervert üzemeltet, ami pl. weboldalának kiszolgálását látja el. Ez a szervert elhelyezheti a DMZ-be és elérését korlátozhatja. Ebben az esetben a másik gépe a külső hálózati felhasználók számára elérhetetlen lesz. d. "System Security": a 3GWi-Fi router számos biztonsági beállítását tudja itt megváltoztatni. Itt tudja pl. beállítani, hogy a router interneten keresztül konfigurálható legyen stb. e. "Content Filtering": tartalomszűrés. Letilthatja egyes weboldalakhoz, web hostokhoz való hozzáférést, de akár az összes Java-t vagy ActiveX-t használó oldal elérését is megtilthatja. Az itt megadott oldalak/hostok mindaddig elérhetetlenek, amíg a tiltást nem törli. e) "Storage": a roterhez csatlakoztatott adattárolókhoz való hozzáférés beállításait lehet itt megváltoztatni. f) "Administration": itt lehet megváltoztatni a router adminisztrátori nevét/jelszavát, frissíteni szoftverét, ellenőrizni a router állapotát és különböző statisztikákat megtekinteni. g) "Staus": a router állapotáról kaphat itt teljes jelentést h) "Home": visszatérés a Főoldalra

13 7. Gyári beállítások visszaállítása A gyári beállítások visszaállítására pl. akkor lehet szükség, ha beállít egy új Wifi jelszót, de később elfelejti azt. Ilyenkor értelemszerűen vezeték nélkül nem tud csatlakozni a roterhez, ezért megváltoztatni sem tudja azt. Ennek legegyszerűbb módja, hogy a router oldalán található kis mélyedésbe beledug egy vékony tárgyat (pl. gemkapcsot). A mélyedésben egy gomb található, ezt kell nyomva tartania legalább 5 másodpercig majd elengedni. Ha sikeresen megtörtént a gyári beállítások visszaállítása a router állapotjelző kék LED-je villogással jelzi azt. 8. Vezeték nélküli tartalom megosztási funkció A router USB portjára számos adattároló eszköz, többek közt hordozható merevlemez, memóriakártya, kártyaolvasó stb. csatlakoztatható, melyek tartalma ily módon megosztható a Wifi hálózaton keresztül. A legtöbb médialejátszó (pl. WDTV player, Goodplayer, OplayerHD stb.) gyárilag támogatja ezt a funkciót. A router 3 féle módot kínál az adathordozón található adatok megosztására. 8.1 Gyors hozzáférés az adathordozó tartalmához Wifi kapcsolaton keresztül 1. Csatlakoztassa az adathordozót (merevlemez, pendrive, kártyaolvasó stb.) a router USB portjához. 2. Kapcsolja be a routert (állítsa a bekapcsoló gombot "R" állásba). Az állapotjelző kék LED-nek folyamatos kék fénnyel kell világítania. 3. Csatlakozzon a routerhez Wifi kapcsolaton keresztül 4. Nyissa meg kedvez böngészőjét és a keresősávban adja meg a router IP címét (gyári beállítás: ). a Főoldalon kattintson a "Movable Storage" menüpontra. Itt máris láthatja a csatlakoztatott adattároló tartalmát. Másolni tud rá, törölhet róla, lejátszhat média fájlokat stb. 8.2 Hozzáférés az adathordozó tartalmához ios kliens szoftver használatával A szükséges kliens szoftver (WDPlayer) letölthető ios rendszert használó eszközökhöz (pl. iphone/ipad) az Apple szoftver áruházából (App store). A WDPlayer nem csupán egy helyi médialejátszó, hanem egy videó lejátszó, letöltés vezérlő és streaming lejátszó kombinációja. Segítségével az adathordozón található médiafájlokat letudja játszani ios-t használó eszközén, Wifi kapcsolaton keresztül. 1. Töltse le és telepítse a WDPlayer programot 2. Nyissa meg a programot, amely ezután automatikusan megkeresi a 3GWI-Fi routert

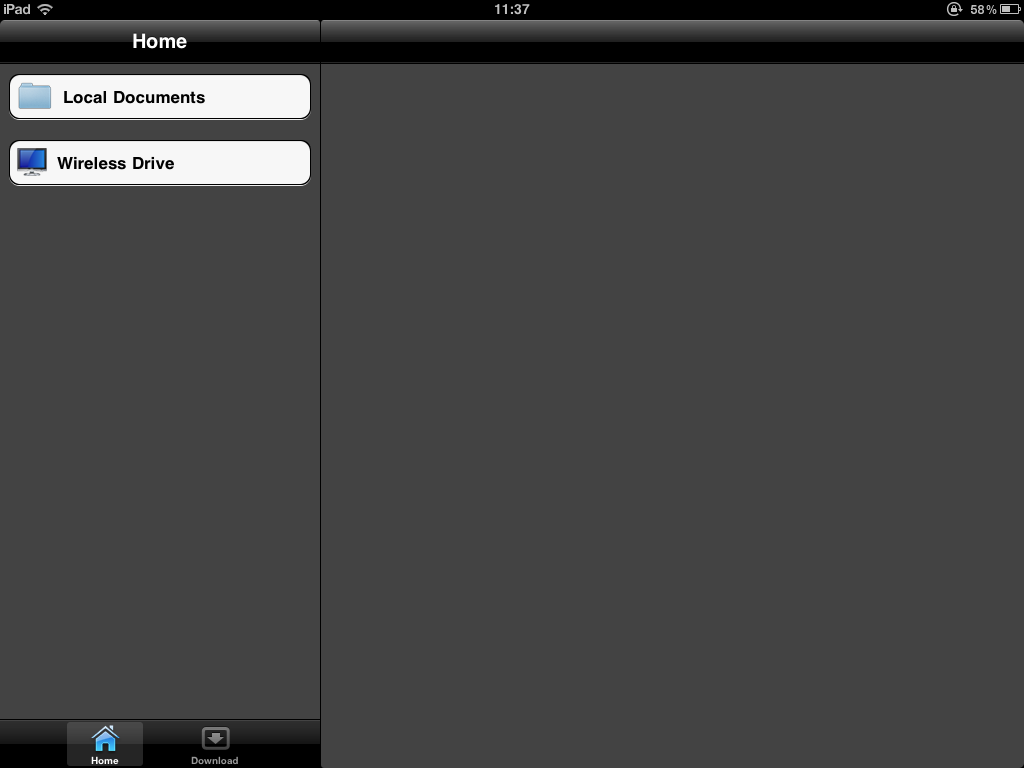

14 (Eszközök keresése a hálózaton) (A WDPlayer megtalálta a 3GWi-Fi routert) 3. Kattintson a "Wireless Drive" fülre és megjelennek az adattárolóról elérhető tartalmak. (Elérhető tartalmak) Megjegyzés: amennyiben a router akkumulátorának töltöttsége 10% alatt van az adattároló megosztás mindaddig nem használható, amíg nem csatlakoztat tápegységet a router micro USB portjára.

15 8.3 Hozzáférés az adathordozó tartalmához Android OS-t használó eszközökön Ahhoz, hogy a routerhez csatlakoztatott adathordozó tartalmához hozzáférjen szüksége lesz egy fájl menedzserre. Mi az ES file explorer-t ajánljuk, amely letölthető a Play áruházból ingyenesen. Az ES file explorer egy multifunkcionális fájl/program/feladat menedzser, amelynek segítségével könnyedén böngészhet fájljai között vagy kezelheti azokat akár hálózaton vagy Bluteooth kapcsolaton keresztül is. 1. Csatlakoztassa az adathordozót (merevlemez, pendrive, kártyaolvasó stb.) a router USB portjához. 2. Kapcsolja be a routert (állítsa a bekapcsoló gombot "R" állásba). Az állapotjelző kék LED-nek folyamatos kék fénnyel kell világítania. 3. Csatlakozzon routerhez Wifi kapcsolaton keresztül 4. Nyissa meg az ES file explorer-t 5. A bal felső sarokban lévő "Gyors elérés" ikonra kattintson, majd válassza a "Hálózat" menüponton belül az "FTP" menüpontot. 6. Kattintson a bal alsó sarokban található "Új+" ikonra majd válassza az "ftp" -t. 7. A "Kiszolgálóhoz" írja be a router IP címét (gyári beállítás: ). A "Port" mezőben adja meg a router FTP szerver beállításainál megadott port számot (gyári beállítás: 21). A "Mód"-ot állítsa "Passzívra". A Felhasználói név és jelszó megegyezik a router adminisztrátori felhasználó nevével és jelszavával (gyári beállítás: admin/admin). A "Kódolás"-t hagyja "AUTO" beállításon. A "Megjelenítés mint" mezőben egy nevet adhat meg. Ha ide nem ír semmit az elérhető ftp-k listájában a router IP címe fog megjelenni. 8. Ha minden beállított kattintson az "OK" gombra. Egy új FTP-nek kell megjelennie a listában, melynek ikonját megérintve már el is érheti a csatlakoztatott adattároló tartalmát. I. Melléklet: Kompatibilis 3G USB modemek listája (nem teljes!) DATANG AIRCARD901 ALCATEL X200/X060S ALCATEL X220Y BANDLUXE C270 DT8 HT HUAWEI EC122 HUAWEI EC150 HUAWEI EC167 HUAWEI EC189 HUAWEI E150 HUAWEI E153 HUAWEI E169 HUAWEI E160 HUAWEI E180 HUAWEI E1550 HUAWEI E1750 HUAWEI EC1260 HUAWEI EC1261 HUAWEI EC1270 HUAWEI E220 HUAWEI E261 HUAWEI ET127 DIANXIN EX-EVDO MH MH-E800C MH MH-900 ALCATEL X020 ALCATEL X030 MH MH-71 MOBIDATA MBD-200HU NU MU-Q101 OPTION ICON 225 OPTION GTM378 ODIN UC166 ODIN M600 THINKWILL UI900 VTION E1916 ZD 3G ZTE AC582 ZTE AC591 ZTE AC2726 ZTE AC2746 ZTE AC2766 ZTE MF100 ZTE MF110 ZTEMF627 ZTE MF205 ZTE MU301 ZXT 629 ZXT 6005 TPLINK MA260
