1 Használati útmutató Köszönjük a vásárlást! Köszönjük, hogy TIOT karórát választott, amely a világ egyik legelismertebb svájci márkája. A RACIG-TOUCH karóra a legújabb technológiák segítségével készült. Állandó analóg időkijelzője, illetve különböző digitális kijelzői vannak. A következő funkciók egyszerűen, az óraüveg megérintésével elérhetők: ébresztő, iránytű, időmérő, osztott idő, időzítő, árapály. 1/12

2 Funkciók 2. funkció 1. funkció 1. funkció 2. funkció + 27 december 27 december ÉRITŐKIJELZŐ AKTIVÁLÁA MEGVILÁGÍTÁ AKTIVÁLÁA W E W E - Vízállóság: 10bar 10 bar (100 m / 330 láb) 10bar Az elem típusa: Lítium-mangándioxid gombelem. Alacsony töltésszint Délelőtt/délután Ébresztő időzóna Aktív érintőkijelző / Megvilágítás aktiválása Középen 1. idő 3 LAP Időmérő kronográf 8 Középen 2. idő 3 PLIT Osztott kronográf 9 27 december december Középen Dátum 3 W W E E COMPA Iránytű 10 Középen Beállítások 4 ALARM Ébresztő 11 TIDE Árapály ütemezés 7 TIMER Időzítő/visszaszámláló 12 2/12

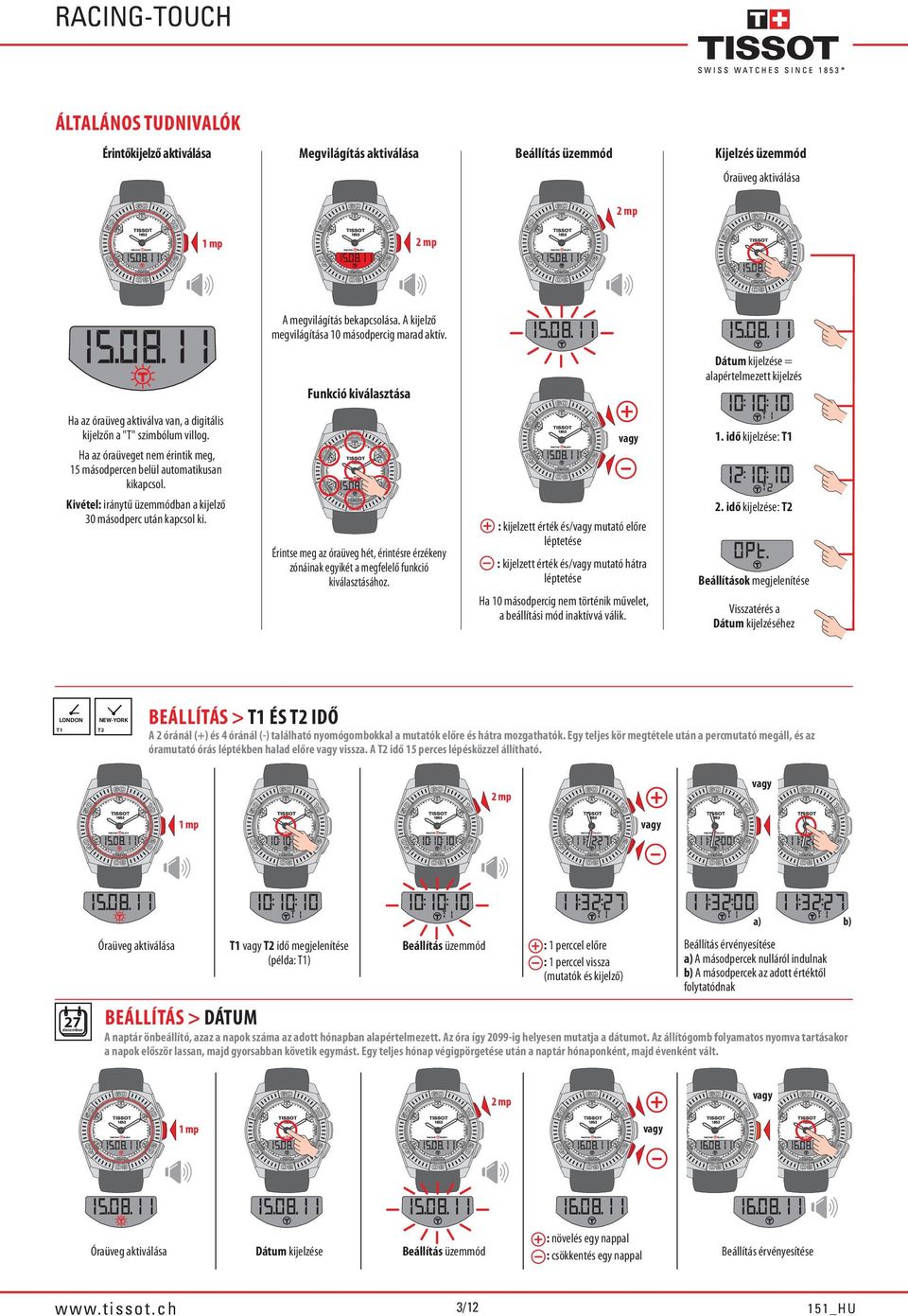

3 ÁLTALÁO TUDIVALÓK Megvilágítás aktiválása Beállítás üzemmód Kijelzés üzemmód Óraüveg aktiválása A megvilágítás bekapcsolása. A kijelző megvilágítása 10 másodpercig marad aktív. Funkció kiválasztása Dátum kijelzése = alapértelmezett kijelzés Ha az óraüveg aktiválva van, a digitális kijelzőn a "T" szimbólum villog. Ha az óraüveget nem érintik meg, 15 másodpercen belül automatikusan kikapcsol. Kivétel: iránytű üzemmódban a kijelző 30 másodperc után kapcsol ki. Érintse meg az óraüveg hét, érintésre érzékeny zónáinak egyikét a megfelelő funkció kiválasztásához. : kijelzett érték és/ mutató előre léptetése : kijelzett érték és/ mutató hátra léptetése Ha 10 másodpercig nem történik művelet, a beállítási mód inaktívvá válik. 1. idő kijelzése: T1 2. idő kijelzése: T2 Beállítások megjelenítése Visszatérés a Dátum kijelzéséhez LODO T1 EW-YORK T2 BEÁLLÍTÁ > T1 É T2 IDŐ A 2 óránál (+) és 4 óránál (-) található nyomógombokkal a mutatók előre és hátra mozgathatók. Egy teljes kör megtétele után a percmutató megáll, és az óramutató órás léptékben halad előre vissza. A T2 idő 15 perces lépésközzel állítható. 27 december Óraüveg aktiválása BEÁLLÍTÁ > Dátum T1 T2 idő megjelenítése (példa: T1) Beállítás üzemmód : 1 perccel előre : 1 perccel vissza (mutatók és kijelző) a) b) a) A másodpercek nulláról indulnak b) A másodpercek az adott értéktől folytatódnak A naptár önbeállító, azaz a napok száma az adott hónapban alapértelmezett. Az óra így 2099-ig helyesen mutatja a dátumot. Az állítógomb folyamatos nyomva tartásakor a napok először lassan, majd gyorsabban követik egymást. Egy teljes hónap végigpörgetése után a naptár hónaponként, majd évenként vált. : növelés egy nappal Óraüveg aktiválása Dátum kijelzése Beállítás üzemmód : csökkentés egy nappal 3/12

4 BEÁLLÍTÁ > Beállítások A karóra főbb beállításainak módosításához használja a beállítások menüt. Beállítások megjelenítése (ld. 4. oldal) Belépés az almenükbe: Egységek megjelenítése Hangjelzés megjelenítése T1 és T2 időzónák felcserélése Automatikus áttérés készenléti üzemmódba 10 másodperc elteltével. Másodpercenkénti hangjelzés. Visszatérés az egységek megjelenítéséhez Bármelyik lépésnél: kilépés az almenüből és visszatérés a dátum kijelzéséhez BEÁLLÍTÁ > Egységek Egységek megjelenítése Beállítás üzemmód 12/24 órás mód kiválasztása. 12 órás módban a kijelzőn az "AM" jelzés látható az idő alatt. A beállítás érvényesítése. 12 órás kijelzési mód esetén a dátum HH..ÉÉ (hónap, nap, év), 24 órás módban pedig.hh.éé (nap, hónap, év) formátumban jelenik meg. BEÁLLÍTÁ > HAGJELZÉ A hangjelzés bekapcsolásával csak a beállítások járnak hangjelzéssel, az ébresztő hangjelzése nem aktiválódik. Hangjelzés megjelenítése Beállítás üzemmód Bekapcsolva = on Kikapcsolva = off 4/12

5 BEÁLLÍTÁOK > IDŐZÓA CERÉJE "WAP" módban felcserélhető a T1 és T2 idő. Például, utazás előtt beállíthatja az úti cél időzónáját (T2), érkezéskor pedig az időzónák cseréje funkcióval az új helyi időt T1 időként jelenítheti meg. Az utazás végeztével az időzónák egyszerűen visszaállíthatók. wap kijelző Beállítás üzemmód "wap " = csere nem "wap Y" = csere igen BEÁLLÍTÁOK > KÉZELÉT A készenléti mód az elemet kímélő üzemmód. Ekkor minden funkció kikapcsol, az idő és a dátum kivételével, amelyek a háttérben folyamatosan az aktuális értéket mutatják. Ezzel az üzemmóddal kímélhető az elem, amikor a karórát nem hordják. a) A karóra készenléti üzemmódban van Váltás idő és dátum üzemmódba Automatikus áttérés készenléti üzemmódba 10 másodperc elteltével. Másodpercenkénti hangjelzés. b) / : visszaszámlálás leállítása; a karóra nem vált készenléti üzemmódba Váltás idő és dátum üzemmódba 5/12

6 BEÁLLÍTÁOK > ZIKROIZÁLÁ Ha az óramutatók és a digitális kijelző nem ugyanazt az időt mutatják, a mutatók a funkciók elérésekor nem megfelelően fedik egymást, a karórát szinkronizálni kell. A karóra elállítódhat például akkor, ha az elektromos motor mechanizmusát erős külső behatás zavarja meg. Megjegyzés: A szinkronizálás üzemmód eléréséhez az óraüveg legyen aktiválva. zinkronizált em szinkronizált 5 mp Egységek megjelenítése A szinkronizálás üzemmódba történő belépéshez nyomja meg és tartsa lenyomva a középső nyomógombot. zinkronizált karóránál a mutatók tökéletesen fedik egymást 12 óránál. Állítsa az óramutatót 12 órához Állítsa a percmutatót 12 órához Visszatérés T1 idő üzemmódba 6/12

7 ÁRAPÁLY A percmutató a választott helyen érvényes árapály értéket jelzi, az óramutató pedig azt jelzi, hogy apály dagály várható-e. Apály Dagály Az árapály kijelzése Az óramutató jelzi, hogy apály dagály várható-e. A percmutató az aktuális árapály értéket jelzi (amplitúdó). A kijelzőn látható a következő apály és dagály ideje BEÁLLÍTÁ > ÁRAPÁLY FUKCIÓ BEÁLLÍTÁA A RACIG-TOUCH karóra akkor mutatja a helyes árapály információt, ha Ön megadja az adott helyen bekövetkező legközelebbi dagály pontos idejét. Az árapály jelenségről további információ a 7. oldalon felsorolt weboldalakon található. Dagály kijelzése Beállítás üzemmód A : az idő előre állítása : az idő visszafelé állítása H L ÚTMUTATÓ > ÁRAPÁLY Árapály Az árapály a tengerszint emelkedése és süllyedése, melyet a Föld forgása, valamint a Hold és a ap által kifejtett gravitációs hatás együttesen idéz elő. Két dagály között körülbelül 12 óra és 25 perc telik el. Dagálykor a tengerszint megemelkedik, mivel a Föld Hold felé néző (a Holdhoz legközelebb eső) oldalát vonzza a Hold gravitációs ereje. Ehhez a Föld forgásából származó centrifugális erő is társul, és hatásukra az óceán ellipszissé nyúlik, melynek középpontját a Föld alkotja. Az ellipszisnek két csúcspontja van; az egyik a Holdhoz legközelebb, a másik pedig a tőle legtávolabb eső (az ellentétes oldalon lévő) ponton. Mivel a Föld egy nap alatt fordul meg a saját tengelye körül, és a Hold kb. 30 nap alatt tesz egy fordulatot a Föld körül, az ellipszis mindig követi a Hold helyzetét, ami napi két dagályt és két apályt eredményez. A funkció leírása Az árapály funkció bekapcsolásakor RACIG-TOUCH karóra mutatói jelzik az árapály értékeket. Percmutató A percmutató egy félkörben mozog előre és hátra (a 9 és 3 óra közötti területen), így jelezve az aktuális árapály állapotot (amplitúdót). Az árapály naponta négyszer ismétlődik, ezért a percmutató 6 óra alatt jut el a 9 órás helyzettől a 3 órás helyzetig, és jelzi, hogy a választott helyen a tengerszint éppen magas, alacsony közepes. Óramutató Az óramutató árapály funkcióban csak két helyzetben állhat: 9 óránál ( L ) 3 óránál ( H ). L helyzetben a soron következő árapályciklus az apály, H helyzetben pedig a dagály. Ha az árapály funkciót egy adott helyre vonatkozóan állítja be, az LCD kijelzőn látható a következő dagály és apály ideje. B A L H B H L H L Példa: A következő ciklus apály lesz (az óramutató "L" helyzetben van). A tengerszint a legutóbbi dagály hatására még magas, de csökkenőben van (a percmutató mindig az óramutatót követi). Az apály kb. 4 óra múlva éri el a legalacsonyabb pontot, pontosan 17 óra 54 perckor. Megjegyzés: Az árapály funkció tökéletes pontossága érdekében frissítse minél gyakrabban a dagály és az apály időpontjait. aját biztonsága érdekében mindig körültekintően, pontos információk alapján és szükségleteinek megfelelő eszközökkel tervezze meg hajóútjait. Hasznos címek Példa 7/12

8 IDŐMÉRŐ Az időmérő funkció egy kronográf, amely például egy futó egyéb versenyző köridejét méri. Időmérő kijelzése Időmérő kronográf indítása a nyomógombbal. Az első köridő mérése folyamatban. Az egyes körök vége a nyomógomb megnyomásával jelezhető. Az utoljára mért köridő 10 másodpercig villog, mialatt a karóra a következő köridőt a háttérben méri. Időmérő kronográf újraindítása a nyomógombbal Az utolsó köridőt a nyomógombbal kell leállítani. A mentett köridők mindaddig elérhetők, amíg újra nem indítja a kronográfot IDŐMÉRŐ > METETT ADATOK Az időmérő funkcióval mért köridőket a karóra menti, és így megjeleníthetők a kijelzőn, ahogyan az összesített idő, valamint a legjobb, legrosszabb és átlagos köridőket tartalmazó statisztikák is. TOT: összesített idő A mentett köridők megjelenítéséhez érintse meg kétszer A statisztikák megnyitásához érintse meg újra AVG: átlagos köridő FA: legjobb köridő Köridők görgetése a és nyomógombokkal LO: legrosszabb köridő tatisztikák görgetése a és nyomógombokkal 8/12

9 OZTOTT IDŐMÉRŐ Az osztott időmérő funkció egy olyan kronográf, amellyel egy adott verseny akár 99 résztvevőjének teljesítménye mérhető. Példa: egy 100 méteres futás résztvevőinek idejét mérjük. Osztott időmérő kijelzése Osztott időmérő kronográf indítása a nyomógombbal A résztvevők célba érkezésének ideje a nyomógombbal jelezhető (99 versenyzőig) Az utoljára mért szintidő 10 másodpercig villog, mialatt a karóra a teljes eltelt időt a háttérben méri. Az utolsó időt a nyomógombbal kell leállítani. Osztott időmérő kronográf nullázása a nyomógombbal A mentett szintidők mindaddig elérhetők, amíg újra nem indítja a kronográfot OZTOTT IDŐMÉRŐ > METETT ADATOK Az osztott időmérő funkcióval mért szintidőket a karóra menti, és így megjeleníthetők a kijelzőn. Az osztott időmérővel mért idők megjelenítéséhez érintse meg kétszer Mért idők görgetése a és nyomógombokkal TOT: utolsó célba érő versenyző ideje és összesített idő 9/12

10 W E IRÁYTŰ A percmutató a mágneses észak felé mutat. A mágneses elhajlás beállítása után a percmutató a földrajzi északot mutatja. Iránytű módban az LCD kijelzőn az azimut (a 12 óránál látható haladási irány és a percmutató által jelzett észak által bezárt szög) látható. A percmutató északra mutat Az LCD kijelzőn az azimut látható Az iránytű beállítása Visszatérés a hagyományos iránytű kijelzéshez W E BEÁLLÍTÁ > IRÁYTŰ > MÁGEE ELHAJLÁ A RACIG-TOUCH karórán beállítható, hogy az iránytű a földrajzi északot mutassa. Ehhez adja meg az adott helyen érvényes mágneses elhajlást. Iránytű kijelzése Beállítás üzemmód és mágneses elhajlás kijelzése Mágneses elhajlás meghatározása : +/- fok, északi irányban : +/- fok, nyugati irányban A percmutató a földrajzi észak irányába mutat BEÁLLÍTÁ > IRÁYTŰ > IRÁYTŰ BEÁLLÍTÁA Ha a RACIG-TOUCH karóra feltételezhetően nem észak felé mutat (ütés erős mágneses mező hatására), ismét beállíthatja. Iránytű beállítása kijelzés Beállítás üzemmód bekapcsolása. A beállítás alatt az óraüveg nem aktív. Egy vízszintes felületen (pl. asztalon) és mágneses zavartól mentes környezetben forgassa több mint egyszer körbe a karórát maga körül, másodpercenkénti kb. 30 -os sebességgel. Teljes időtartam: maximum 20 másodperc. a) ikeres kalibrálás: az adatok mentése megtörtént b) ikertelen kalibrálás: újbóli kalibrálás Visszatérés az iránytű megjelenítéséhez 10/12

11 W E ÚTMUTATÓ > IRÁYTŰ Iránytű A RACIG-TOUCH karóra iránytű módban a mágneses északot jelzi. A mágneses elhajlás beállítása után a karóra a földrajzi északot mutatja. Információ az iránytűvel kapcsolatban A Föld hosszúsági körei ( más néven a meridiánok) az északi póluson (g) találkoznak, így határozva meg a földrajzi észak irányát. A hagyományos iránytűk mutatója a mágneses északot (m) jelzi. Az g és m irányok által bezárt szög a mágneses elhajlás. A mágneses elhajlás mértéke a Föld minden pontján változó. Továbbá a mágneses észak folyamatosan változik, ezért a mágneses elhajlás az adott dátumtól is függ. A mágneses elhajlás helyes (az adott g helynek és dátumnak megfelelő) értékének beállítása után m a RACIG-TOUCH karóra percmutatója a földrajzi észak (g) irányát jelzi (a beállítási lépésekhez lásd a 10. oldalt). Ha a mágneses elhajlás beállított értéke 0, a RACIG-TOUCH a mágneses északot (m) mutatja. A mágneses elhajlásra vonatkozó értékeket és dátumokat a topográfiai térképek tartalmazzák ( rákereshet az információkra az interneten). Hasznos weboldal például: Azimut A RACIG-TOUCH karóra LCD kijelzője iránytű módban az azimutot jelzi, azaz a karóra 6-12 órás tengelyéhez viszonyított haladási irányt. Cap Információ az azimuttal kapcsolatban Cap Az azimut egy adott tárgy (haladási irány) és az északi pólus által bezárt horizontális szög, melynek értéke 0 és 359 közé esik (pl. kelet = 90 ). Iránytű módban az északhoz viszonyított azimut által meghatározott haladási irány 12 óránál található. Azimut Azimut Példa: A RACIG-TOUCH karóra segítségével 315 o 315 o egy adott azimut értéket (kelet, 315 ) követünk. Kapcsolja be az iránytű funkciót, és tartsa a karórát vízszintesen maga előtt. Kezdjen forogni, majd álljon meg, amint az LCD kijelzőn megjelenik a keresett azimut érték (315 ). Ekkor az Önnel és így a karórával szemben található irány az azimut (315 ). 1. megjegyzés Az északi pólus helyes meghatározásához nagyon fontos, hogy a karórát a lehető legvízszintesebb helyzetben tartsa. 2. megjegyzés Mint az iránytűk általában, az iránytű funkció sem használható fém- mágneses tárgy közelében. Ha nem biztos az eredményben, ismételje meg az iránytű beállítását. A funkciói jellemzői Pontosság: ± 8 Osztás: 2 Ébresztő A két ébresztő a T1 időhöz van társítva. Az ébresztőhang 30 másodpercig szól, ismétlésre nincs lehetőség. Az ébresztőhang bármelyik nyomógomb megnyomásával leállítható. 1. ébresztő kijelzés 2. ébresztő kijelzés Bekapcsolt ébresztő Ébresztő leállítása BEÁLLÍTÁ > ÉBREZTŐ ébresztő kijelzése Ébresztő be- és kikapcsolása Beállítás üzemmód és : ébresztési idő beállítása 11/12

12 IDŐZÍTŐ A RACIG-TOUCH karórán két különböző időzítő található, amelyek manuálisan állíthatók be. Az időzítő funkcióban a nyomógombokkal állítható be az idő. Első időzítő kijelzése A második időzítő megjelenítéséhez érintse meg kétszer Beállítás üzemmód : idő növelése : idő csökkentése Időzítő indítása és leállítása A visszaszámlálás végén az időzítő hangjelzést ad A hangjelzés bármelyik nyomógomb megnyomásával leállítható Az időzítő utolsó beállított idejének használata 12/12
