1 Conrad Vevőszolgálat, 1124 Budapest, Jagelló út 30. Tel: WS 555 meteorológiai állomás Rend.sz.: Az univerzális készülék nagyszámú időjárási adatot, információt képes észlelni, feldolgozni és kijelezni, valamint időjárás előrejelzést tud adni. A lényegesebb adatok egyszerre láthatók az LC-kijelzőn, a többi információ pedig szükség szerint gombnyomással előhívható. A készülék különlegessége a Wetter-Willi, azaz Vili, az időjárás-emberke. Öltözéke felvilágosítást ad az aktuális időjárási viszonyokról: ruházata a hőmérsékletről, sálja és haja a szél irányáról, esernyője a csapadékról tudósít. A készülék vezeték nélkül, elemekkel működik, a külső szenzorok a mért értékeket 868 MHz-es frekvencián továbbítják az alapkészülékre (hatótávolság szabad téren kb. 100 m). Az egy pillantással áttekinthető értékek: Beltéri hőmérséklet és páratartalom kijelzése: Hőmérséklet o C-ban Átkapcsolható a belső harmatpont kijelzésére A hőmérséklet min./max. értékeinek tárolása az észlelés A légnedvesség min./max. értékeinek tárolása az észlelés Komfortzóna-jelző Az utóbbi 24 óra időjárás-alakulásának grafikus kijelzése A külső szenzor (max. 9 db) által kijelzett értékek: Választhatóan a hőmérséklet, harmatpont vagy szél-hűtési hőmérséklet kijelzése A hőmérséklet min./max. értékeinek tárolása az észlelés A légnedvesség min./max. értékeinek tárolása az észlelés Az időjárás alakulásának grafikus ábrázolása az utolsó 24 órára. Szélsebesség kijelzése: Választható mértékegységek: km/óra, m/s, mph A maximális szélsebesség tárolása az észlelés idejével és dátumával A gyenge, közepes és erős szél grafikus kijelzése (szélzsák) Csapadékmennyiség kijelzése mm-ben vagy l/m 2 -ben a következők szerint: Az összes mennyiség az utolsó törlés / utolsó óra / utolsó 24 óra óta Egy órára, egy napra eső maximális mennyiség tárolása A kezdődő eső azonnali kijelzése A légnyomás alakulás / légnyomás tendencia kijelzése: A légnyomás alakulásának grafikus ábrázolása az utóbbi 24 órára A légnyomás tendencia kijelzése 5 fokozatban: erősen emelkedő, emelkedő, változatlan, süllyedő, erősen süllyedő. Az időjárás előrejelzés szimbólumai: Esős, felhős, derült, napos idő. Óraidő és dátum kijelzése Beépített kvarcóra Napfelkelte és napnyugta kijelzése: Az egyedileg beadott helyi adatok alapján számítva, o N szélességi fok között lehetséges. Holdfázis kijelzés: Az aktuális holdfázis kijelzése: újhold, növő hold, telehold, fogyó hold. Időjárás-emberke ( Wetter-Willi ) Visszaidézi a már majdnem elfelejtett időjárásjelző házikót, amelynél borús időben egy esernyős, szép időben pedig egy könnyű öltözetű emberke lép az ajtó elé, a készülék egyik attrakciója az időjárás-emberke. A figura öltözete, viselkedése több időjárási tényezőtől függ, úgy, hogy egy pillantással felmérhetjük, milyen ruhát ajánlatos felvenni, ha kimegyünk a szabadba. Az öltözék nemcsak az aktuális hőmérséklet, légnedvesség, szél és eső szerint változik, hanem az időjárás előrejelzés is befolyásolja. Így az időtől függően az emberke számos különböző helyzetben és ruházatban látható. (Ezek értelmezését ld. később.) Figyelem! A használati utasításban foglaltakat olvassa el gondosan! Különös figyelmet szenteljen a szenzorok szerelési és kalibrálási utasításainak. Az alapkészülék kijelzőjének gyors áttekintése: (Német útm. 6. old. ábra) 1. Belső hőmérséklet érzékelő 2. Belső légnedvesség érzékelő 3. Komfortfokozat kijelző (kellemes vagy kellemetlen klíma) 4. Figyelmeztetés a kezdődő esőre 5. Esőmennyiség kijelzése: itt az utolsó 24 órára 6. Légnyomás tendencia kijelzés: erősen emelkedő, emelkedő, állandó, süllyedő, erősen süllyedő. 7. HISTORY : ábrázolás diagrammal, a konfigurációban választott értékre (itt a légnyomásra) vonatkozóan 8. Napkelte (SUNRISE) és napnyugta (SUNSET) kijelzés 9. Óraidő (TIME) és dátum (DATE) kijelzés 10. Időjárás-emberke (Wetter-Willi) [animáció] 11. Szélsebesség kijelzés 12. Szélsebesség fokozatok (gyenge, közepes, erős) 13. Az éppen kiválasztott külső érzékelő száma; kombiszenzor választásnál nincs kijelzés 14. A választott szenzor által mért aktuális légnedvesség 15. A választott szenzor által mért aktuális hőmérséklet 16. Holdfázis kijelzés 17. Időjárás előrejelzés szimbólumai (napos, derült, felhős, esős) A mértékegységek hozzárendelése az időjárás állomás beállításán keresztül végezhető (ld. a továbbiakban). Az üzembe helyezés előkészítése: Helyezze üzembe először az összes külső szenzort, majd ezután a báziskészüléket. A külső szenzorok: Az időjárás-állomáshoz a következő külső szenzorok alkalmazhatók: KS 555 kombi-szenzor: Fix címzésű kombinált érzékelő, részei: esőmérő, azonnali eső-jelző szenzor, szélsebességmérő, külső hőmérséklet-légnedvesség mérő, és beépített adóegység. Működés három ceruzaelemmel. ASH 555 külső hőmérséklet/páratartalom szenzor: Különböző helyeken rögzíthető, elemekkel működő (2 db ceruzaelem) adóegység. Ebből a típusból 8 db adatait képes egy bázisállomás fogadni. A KS 555 szenzor üzembe helyezése: Rakja össze a szenzor árbocát: az egyes csöveket csavarozza össze a menetes közdarabok segítségével, a végébe tegye be a földbe kerülő leszúró nyársat, a fejrészre pedig tegye fel a szenzor-tartót. Nyissa ki a szenzor házát úgy, hogy balra forgatja és lehúzza (ld. a német útm. 7. old. baloldali ábráját). Tegyen be három ceruzaelemet a jelzett pólusokra ügyelve az elemtartó rekeszbe. A szenzor ezután kb. 5 percig

2 szinkronizációs üzemmódban van, azaz 4 másodperces időközökben egy adatcsomagot küld. Zárja a házat úgy, hogy felfelé tolja és jobbra forgatja, amíg be nem pattan. A komplettre szerelt szenzort állítsa fel a lehetséges hatótávon belül (max. 100 m szabad téren, a közben lévő épületfalak mint csökkentő tényezők figyelembe veendők), úgy, hogy szabadon álljon; ekkor a csapadék közvetlenül az esőmérőbe esik, másrészt a szélmérést közeli épületek, fák nem hamisítják meg. Napos helyre is tehető, mivel a hőmérséklet-szenzor a ház árnyékos és jól szellőző részén van. Dugja be a beszúró nyársat olyan mélyen a talajba, hogy a szenzor biztosan álljon, és a készülékek kb. 2 m magasságban legyenek. ASH 555 szenzor: A szenzor szerelése, címzése és üzembe helyezése a vele szállított használati útmutató szerint végzendő. A báziskészülék A bázisállomás 4 db 1,5 V-os alkáli ceruzaelemmel üzemel. Ha a készülék talpa már fel van téve, vegye le azt, úgy, hogy a készüléket az asztalon hátrafelé billenti. Nyissa ki a hátoldalon lévő elemtartót a fedél felfelé való pattintásával, és tegyen be a rekeszben lévő pólusjeleknek megfelelően négy ceruzaelemet. Zárja ismét az elemtartót. Tesztfázis következik, amely alatt a kijelzőn minden szegmens megjelenik, majd a bázisállomás 15 perces szinkronizáción megy át. Ezen idő alatt az összes szenzor adása kijelződik. Ha az Ön által installált szenzorok adását az állomás már fogadta, a szinkronizációt egy tetszőleges gomb nyomásával idő előtt is befejezheti, amennyiben a KS 555 a saját szinkronizációját már szintén befejezte. A szinkronizáció után megjelennek az időjárási adatok (ld. 6. old.). A napkelte és napnyugta, valamint a holdfázisok még nem jelennek meg, mert ehhez az órát és dátumot be kell állítani. Ezután végezze el az alapbeállítást (ld. Alapbeállítások c. szakaszt). Felállítás / falra akasztás: A készüléket kívánság szerint felakaszthatja a falra vagy más függőleges felületre a hátoldalon lévő furat segítségével, vagy felállíthatja vízszintes felületen a rátehető talppal. Az állító talp rögzítése a 9. oldalon látható kép szerint történik. Fontos, hogy a talp rövid karmai közül először azokat kell becsúsztatni, amelyek a hátoldali mélyedésekbe illenek. Ezután a talpat előre kell billenteni, míg a hosszabb karmok be nem pattannak a készülék alján lévő mélyedésekbe. A készülék kezelése, használata: Alapbeállítások (konfiguráció): A készüléket olyan állapotban szállítják, hogy alapfunkciói üzembe helyezés után azonnal működnek (kivétel a holdfázis, napkelte-napnyugta, dátum, óra). A többi funkcióhoz, valamint az időtől függő funkciók használatához még további beállításokat kell végezni: Év, dátum, óraidő A hely hosszúsági és szélességi fokának beadása Időzóna beadása További, kiegészítő beállítások: Esőszenzor hitelesítés Az esőmennyiség egysége A lefutás kijelzés diagram hozzárendelése (légnyomás, bel- és kültéri hőmérséklet) A szélerősség egysége. Konfigurációs (beállító) üzemmódban a gombok funkciói: A készüléken lévő gombok két funkcióval rendelkeznek. Felirat Második funkció Hatása IN nincs használatban SENSOR EXIT beállító üzemmód elhagyása MIN/MAX + érték növelés RAIN - érték csökkentés OUT NEXT lépés a következő beállításra Ez a felsorolás a készülék hátoldalán is megtalálható Configuration Mode címmel. Figyelem! Ha a beállításnál a + vagy - gombokat hosszabb ideig nyomja, a változtatás gyorsabban megy végbe. A beállító üzemmódból az EXIT (SENSOR) gomb nyomásával léphet ki, vagy a NEXT -tel (OUT) a következő beállításhoz juthat. A beállítás a következő sorrendben történik: Év - hónap - nap - perc - óra - szélességi fok (LA) - hosszúsági fok (LO) - időzóna (ti) - esőszenzor hitelesítés - esőmérés mértékegysége - a diagramos ábrázolás hozzárendelése különféle mennyiségekhez - szél mértékegység. A konfigurációs (beállító) üzemmód előhívása Az üzemmód az IN gomb hosszabb (kb. 2 másodperces) nyomásával hívható elő. A gomb elengedésénél megjelenik a megfelelő kijelzés. Dátum- és óraidő beállítás Állítsa be a + és - gombokkal az aktuális évet. NEXT-tel lépjen a hónap beállításra. Állítsa be a + és - gombokkal a hónapot. NEXT-tel lépjen a nap beállítására. Állítsa be a + és - gombokkal a napot. NEXT-tel lépjen a percek beállítására. Állítsa be a + és - gombokkal a perceket. NEXT-tel lépjen az órák beállítására. Állítsa be a + és - gombokkal az aktuális órát. NEXT-tel lépjen a szélességi fok beállítására. A kijelzőn LA jelenik meg. A szélességi és hosszúsági fok beadása: A tartózkodási hely pozíciójának megadása a napkelte és napnyugta idejének beállításához szükséges. A szélességi fok -60,0 o és +60,0 o között adható meg. A készülékben a gyártó részéről Berlin helyzete van programozva. A saját helyzetét különböző módokon adhatja meg. Használhat GPS navigációs készüléket. A pontos koordinátákat az Internetről is leveheti, ahol sok oldal foglalkozik navigációval. A napkelte-napnyugta adatok csak a tengernél vagy sík területen teljesen pontosak. Hegyek, magas fákból álló erdők a valóságos napot jelentősen lerövidíthetik. Állítsa be a + és - gombokkal a szélességi fokot. Példa: 52,5 o, beadás: 525 NEXT-tel lépjen tovább a hosszúsági fok beállítására. Állítsa be a + és - gombokkal a hosszúságot. Példa: 13,4 o ; beadás: 134 NEXT-tel az időzóna beállításba lép. A kijelzőn ti jelenik meg. Időzóna beállítása: Az időzóna beadása is szükséges a napkelte és napnyugta idejének számításához. Itt a Greenwich-i középidőhöz (GMT = Greenwich Mean Time) viszonyított különbséget kell beadni. Németországban - és Közép-Európában - a következő értékek érvényesek: Nyári időszámítás: 2; téli időszámítás: 1. Állítsa be a + és - gombokkal az Ön időzónájának megfelelő számot. 2

3 A fenti beállításokkal az időjárás-állomás rendeltetésszerűen használható. A bővített beállítások a normál üzemeltetéshez nem szükségesek. Az EXIT gomb nyomásával befejezi a beállítást, és visszatér a normál üzemmódhoz. NEXT nyomásával a további beállításokat végezheti el, és eljut az esőszenzor hitelesítéséhez. Az esőszenzor hitelesítése Az esőmérőt a gyártó igen nagy pontosságúra tervezte, normál esetben nincs szükség hitelesítésre. A hitelesítő értéket a későbbiekben leírtak szerint, normál üzemmódban kell meghatározni. Adja be a + és - gombokkal a kiszámított hitelesítési értéket. NEXT-tel lépjen tovább az esőmennyiség mérésre. Az esőmennyiség mértékegységének beállítása Az esőmennyiség kijelzése a RAIN mezőben látható. Választható + -szal vagy - -szal: l/m 2 vagy mm. NEXT-tel lépjen tovább az idődiagramnak egy adott mennyiséghez való hozzárendelésére. Diagram kijelzés hozzárendelése különböző mennyiségekhez: A grafikus vonalsorral választhatóan a légnyomás, a beltéri vagy a külső hőmérséklet alakulása ábrázolható. Ha valamelyik hőmérsékletet választották, a hőmérséklet kijelzés mezőjében az adás szimbóluma is látható ( ). A rövidítések: P = légnyomás O = külső hőmérséklet I = belső hőmérséklet. Állítsa be a + és - gombokkal a kívánt hozzárendelést. NEXT-tel lépjen tovább a szélsebesség mértékegységének beállítására. A szélsebesség mértékegységének beállítása: Az egység lehet km/óra (km/h), m/s vagy mph, a kijelzés a WIND mezőben jelenik meg. Válassza ki a + és - gombokkal a kívánt mértékegységet. A beállítás befejezése: Az EXIT gomb nyomásával befejezi a beállítást. A rendszer kezelése: Beltéri kijelzés - választási lehetőség: Normál üzemelésnél az INDOOR mezőben a beltéri hőmérséklet, alatta HUMIDITY felirattal a beltéri páratartalom van kijelezve. Az IN gomb ismételt rövid nyomásával átkapcsolhat a belső hőmérséklet és a hozzátartozó harmatpont között: Belső hőmérséklet Harmatpont Külső hőmérséklet kijelzés - választás: Normál üzemmódban az OUTDOOR mezőben a választott külső szenzor által mért hőmérséklet és páratartalom van kijelezve. Az OUT gomb ismételt nyomásával átkapcsolhat a külső hőmérséklet és a hozzátartozó harmatpont, vagy az érzékelt hőmérséklet (szélhűtés = Windchill) között: Külső hőmérs. Harmatpont Szélhűtés (Windchill) A külső szenzor kiválasztása: A SENSOR feliratú kis négyszögben a kiválasztott külső szenzor címe (száma) jelenik meg. Csak aktív (a szinkronizációs fázisban elfogadott) szenzorok megjelenítése lehetséges. Kijelezhetők ASH 2200 szenzorok 1-8 sorszámig, valamint egy kombi-szenzor (nincs szám). A kívánt szenzort a SENSOR gomb ismételt nyomásával választhatja ki. Esőmennyiség kijelzési időszakasz kiválasztása: A RAIN gomb ismételt nyomásával választhat, és átkapcsolhat a csapadékmennyiség mérési időtartamai között: ez lehet az utolsó egy óra, az utolsó 24 óra mennyisége, vagy az összesített mennyiség (az utolsó resettől számítva). 1 óra 24 óra összesített Az összesített esőmennyiség törlése: Nyomja a RAIN gombot kb. 2 másodpercig: az összesített esőmennyiség a gomb elengedése után törlődik. MIN/MAX értékek előhívása: Az állomás tárolja a belső és külső hőmérséklet, belső és külső légnedvesség minimális és maximális értékeit az utolsó törléstől számítva. A szélsebesség- és esőmennyiség méréseknél csak a maximális értékek tárolódnak. Az értékekkel együtt tárolódik az észlelés időpontja és dátuma. Minimális értékek előhívása: MIN/MAX gomb nyomása 1 x: A kijelzőn minden mezőben megjelenik a minimális érték. A kijelző közepén MIN látható. Szél és eső adat itt nem jelenik meg. Maximális értékek előhívása: MIN/MAX gomb nyomása 2 x: A kijelzőn minden mezőben megjelenik a maximális érték. A kijelző közepén MAX látható. A MIN/MAX újbóli nyomásával visszatér a normál kijelzéshez. Extrém érték észlelési idejének kijelzése, érték törlése: Kívánság szerint az egyes extrém (MIN/MAX) értékekhez előhívhatja a hozzátartozó óraidőt ill. dátumot. Válassza a min. érték előhívást (MIN/MAX nyomása 1x) vagy a max. érték előhívást (MIN/MAX nyomása 2x). Nyomja ismételten a SENSOR gombot. Ekkor egy mező jelenik meg a saját extrém értékével, és alul az idő kijelzésnél az észlelés időpontja és dátuma látható. A kijelzések sorrendje: belső hőmérséklet - belső légnedvesség - külső hőmérséklet - külső légnedvesség - esőmennyiség (csak max., totálnál nincs kijelzés) - szélsebesség (csak max. érték). A következő gombnyomással visszatér az összes extrém érték (min. vagy max.) kijelzéséhez. MIN/MAX: értékek törlése: Ha az extrém értékeket a fentiek szerint előhívta, azok a RAIN gomb hosszú idejű nyomásával törölhetők. További funkciók: Holdfázis kijelzés: A hold fázisait a 17. oldalon látható szimbólumok jelzik. Az első kettő: fogyó hold A középső: újhold A negyedik és ötödik: növekvő hold Az utolsó: telehold Az időjárás-emberke (Wetter-Willi): A kis emberke az alábbi időjárási tényezőkről ad információt: Külső hőmérséklet (csak kombi-szenzornál) A figura ruházata aszerint változik, hogy a kombi-szenzor milyen külső hőmérsékletet mér. Eső: Ha az előrejelzés esőt jósol, a figura összecsukott esernyőt tart a kezében. Ha esni kezd, a figura kezében nyitott ernyő van. Szélsebesség: 20 km/óra fölötti (mérsékelt) szélsebességnél az emberke haját a szél fújja. Ha a hőmérséklet egyidejűleg 14 o C alatt van, a sálja is lobog a szélben. Időjárás előrejelzés: 3

4 Az előrejelzés szimbólumai a kijelzőn egészen fent láthatók: Felhők és eső = esős idő Felhők = borult, felhős idő Felhők és nap = derült idő Nap = napos idő További kijelzések: Szél-szimbólum (szélzsák) A WIND jelzésű mezőben a szélzsák-szimbólumon egy pillantással láthatja, hogy a szél kint gyenge, mérsékelt vagy erős: ha a szélzsák lefelé csüng = gyenge szél (<10 km/óra) a szélzsák félig emelkedik = mérsékelt szél ( km/óra) a szélzsák vízszintesen áll = erős szél (>20 km/óra). Azonnali eső jelzés: Ha esni kezd az eső, a szenzor a következő adat-átvitelnél jelez a bázisállomásra, és a RAIN mezőben esőcseppek jelennek meg, az emberke pedig kinyitja az esernyőjét. Komfort-indikátor: A légnedvesség érték mellett megjelenő kis arc (mogorva, derűs, nevető) érzékelteti, hogy mennyire kellemes a helyiség klímája (a hőmérséklet és a páratartalom együtt). Egy értékelő táblázat a Jelzések értelmezése fejezetben található. Elemek cseréje: Bázis-állomás: Ha az elemek kimerültek, a kijelzőn megjelenik az ezt jelző üres elemszimbólum és Lo-Bat. Az elemeket ki kell cserélni, azonos típusú elemekre. Mind a négy elemet egyszerre cserélje, használjon minőségi alkáli elemeket! Figyelem! Elemcsere után az időjárás-állomást újra kell indítani, a tárolt beállítások törlődnek, és azokat ismét be kell adni. Szenzorok: A szenzorokban lévő elemek kb. 2 év élettartammal rendelkeznek (alkáli elemek). Akkor kell cserélni, ha az adott szenzor adása a kijelzőn 24 óránál hosszabb ideig kimarad, és ezt nem okozhatta rádiós zavar. Utóbbi általában úgy ismerhető fel, hogy más, közeli szenzorok sem tudnak közvetíteni. Az elemcserét az előbbiekben leírt módon kell elvégezni. A kimerült elemeket ne tegye a háztartási szemétbe, hanem adja le az erre szolgáló gyűjtő helyeken! Esetleges hibák, zavarok kijavítása: Nincs vétel - az adó és vevő közötti távolság túl nagy Csökkentse a távolságot az adó/vevő között. Nincs vétel - erősen árnyékoló tárgyak vannak az adó és vevő között (vastag falak, vasbeton) Keressen más helyet a vevőnek vagy az adónak. (Ld. még: Hatótáv c. fejezetet). Az adó elemei kimerültek Cserélje az elemeket. Zavarforrás akadályozza az adást (rádiókészülék, fejhallgató, hangszóró) A zavarforrást távolítsa el, és keressen más helyet az egységeknek. A zavarok gyakran csak korlátozott ideig lépnek fel (pl. rádiós adó/vevő készülékek), ill. nagyon egyszerűen megszüntethetők. Ha a házban vagy a szomszédban pl. ugyancsak 868 MHz-en működő készülék van, ezek működése általában határozott ideig tart. Általában ezeket át lehet kapcsolni más, zavarmentes frekvenciára. A szenzor zavar más, 868 MHz-en működő készülékeket A külső szenzor adásai rövid ideig (3 percenként kb. 100 ms-ig) zavarhatják az azonos csatornán működő készülékeket. További javaslatok: Ha a vétel feltételei nem tökéletesek, a szenzorok tesztüzemmódja megkönnyíti az optimális helyválasztást. Ehhez az adott szenzort teszt-üzemmódba kell tenni, hogy 4 másodpercenként sugározzon egy adat-csomagot. Ennek aktiválására a szenzorokból ki kell venni az elemeket, és legalább 60 másodperc késleltetéssel ismét behelyezni. Ezután a báziskészüléken kell szinkronizációs üzemmódot beállítani, ugyancsak az elemek kivételével és betételével. (Vigyázat! Eközben a beállítások és a tárolt adatok törlődnek!) Forgassa el az állomást kissé, ha a vétel nem tökéletes, és helyezze távolabb elektromotoroktól, elektromos gépektől, TV-től, komputertől és nagy fém felületektől. Az üzembe helyezés egyszerűsítésére tegye a szenzorokat először a báziskészülék közelébe (legalább 2 m-re), így ellenőrizhető, hogy megfelelően továbbítják-e az adatokat. Hatótávolság: A szabadtéri hatótáv, azaz, ha az adó és a vevő látják egymást, optimális feltételek mellett 100 m. A sugárzás áthatol falakon, sőt vasbetonszerkezeteken is, de eközben a hatótáv jelentősen csökken. A kisebb hatótávnak még az alábbi okai lehetnek: Különböző nagyfrekvenciás zavarok Épületek vagy növényzet Az adó vagy vevő közelsége elektromos vezető felületekhez vagy tárgyakhoz (beleértve az emberi testet is) befolyásolja a sugárzási karakterisztikát, és ezzel a hatótávot. Városi környezetben olyan szintű szélessávú zavarok lehetnek, amelyek a jel/zaj viszonyt a teljes frekvenciasávon csökkentik, miáltal a hatótáv csökken. Szomszédos frekvenciájú készülékek szintén zavarhatják a vételt. A rosszul árnyékolt PC-k sugároznak a vevőre, és csökkentik a hatótávot. Karbantartás: Védje a báziskészüléket portól és nedvességtől. Ne tisztítsa vegyszerekkel, csak puha, száraz ruhával. Ne gyakoroljon nyomást a kijelzőre. A külső szenzorokat időnként a rákerült szennyeződéstől meg kell tisztítani. A szélmérőnél figyelni kell arra, hogy a szélkerék könnyen tudjon mozogni, és a szenzor üljön biztosan a tartóban. Esőmérő szenzor tisztítása: Az elhelyezéstől függően a szél által odahordott levelek, ágak, stb. kerülhetnek az esőmérőbe. Nagyobb darabok eltömhetik a lefolyót. A számláló himbában homok gyűlhet össze, ami téves mérési eredményt ad. Az esőmérőt évente legalább egyszer tisztítani kell. Vegye le a szenzor házát, könnyed balra forgatással. A felfogó tölcsér levétele is balra forgatással történjék. Most vegye le a szenzort, a kábeles oldal felé billentve - a számláló himba kivehető. Tisztítsa meg a tölcsért, a kontaktusokat, a himbát és a lefolyó nyílást a szennyeződésektől, maradványoktól. Tegye vissza a himbát a tartójába, úgy, hogy az oldalán lévő kis mágnes a kábel felé eső oldalon legyen. Tegye vissza a szenzort a helyére. Ez automatikusan a számláló-himbát is megtartja. Tegye vissza a felfogó tölcsért felülről a szenzor-tartóra, és forgassa bepattanásig. Helyezze fel alulról a készülékházat, és forgassa jobbra ütközésig. Ügyeljen, hogy a ház és a szenzor-tartó lefolyó nyílásai illeszkedjenek (a ház lefolyója kifelé mutasson). 4

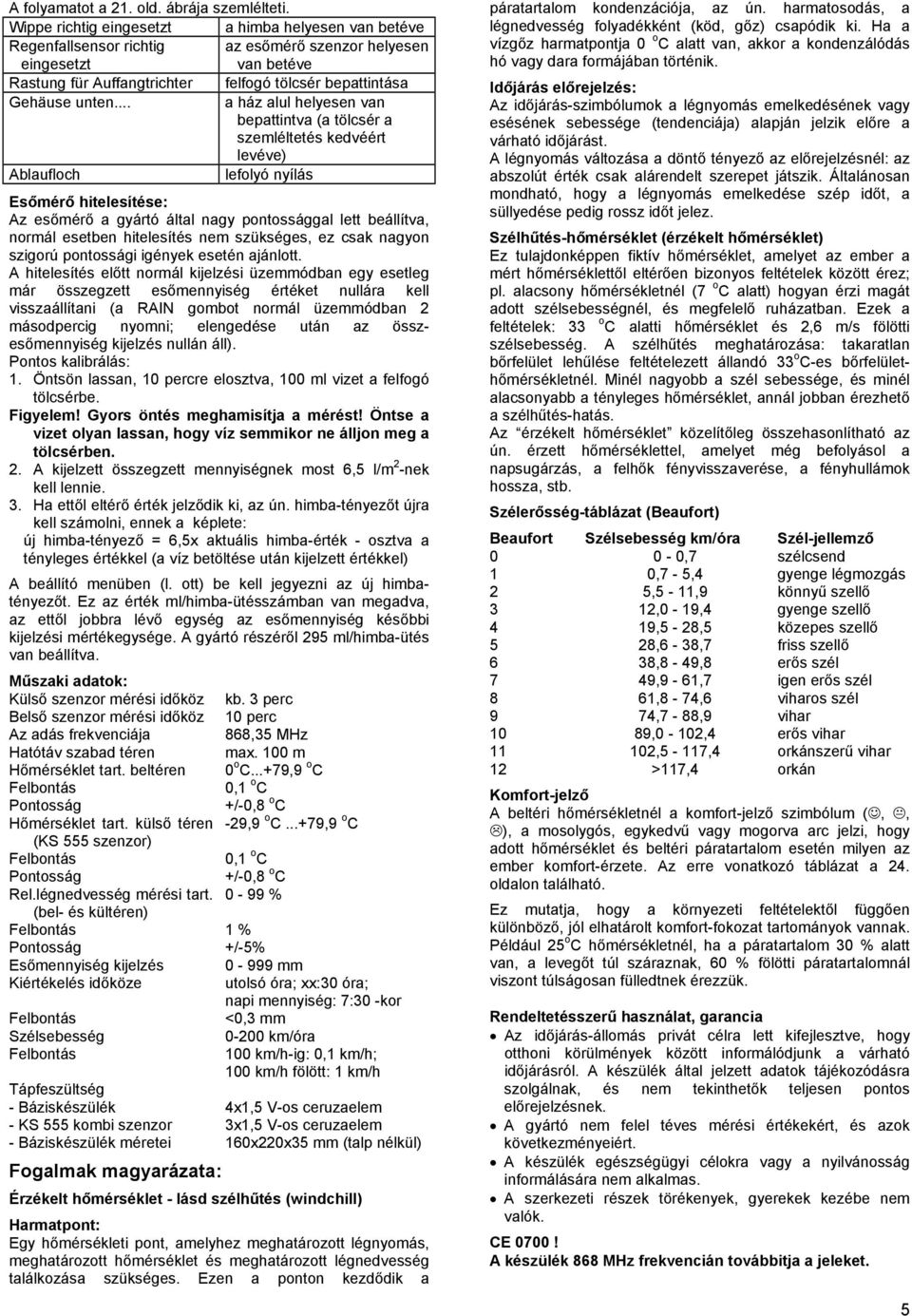

5 A folyamatot a 21. old. ábrája szemlélteti. Wippe richtig eingesetzt a himba helyesen van betéve Regenfallsensor richtig az esőmérő szenzor helyesen eingesetzt van betéve Rastung für Auffangtrichter felfogó tölcsér bepattintása Gehäuse unten... a ház alul helyesen van bepattintva (a tölcsér a szemléltetés kedvéért levéve) Ablaufloch lefolyó nyílás Esőmérő hitelesítése: Az esőmérő a gyártó által nagy pontossággal lett beállítva, normál esetben hitelesítés nem szükséges, ez csak nagyon szigorú pontossági igények esetén ajánlott. A hitelesítés előtt normál kijelzési üzemmódban egy esetleg már összegzett esőmennyiség értéket nullára kell visszaállítani (a RAIN gombot normál üzemmódban 2 másodpercig nyomni; elengedése után az összesőmennyiség kijelzés nullán áll). Pontos kalibrálás: 1. Öntsön lassan, 10 percre elosztva, 100 ml vizet a felfogó tölcsérbe. Figyelem! Gyors öntés meghamisítja a mérést! Öntse a vizet olyan lassan, hogy víz semmikor ne álljon meg a tölcsérben. 2. A kijelzett összegzett mennyiségnek most 6,5 l/m 2 -nek kell lennie. 3. Ha ettől eltérő érték jelződik ki, az ún. himba-tényezőt újra kell számolni, ennek a képlete: új himba-tényező = 6,5x aktuális himba-érték - osztva a tényleges értékkel (a víz betöltése után kijelzett értékkel) A beállító menüben (l. ott) be kell jegyezni az új himbatényezőt. Ez az érték ml/himba-ütésszámban van megadva, az ettől jobbra lévő egység az esőmennyiség későbbi kijelzési mértékegysége. A gyártó részéről 295 ml/himba-ütés van beállítva. Műszaki adatok: Külső szenzor mérési időköz kb. 3 perc Belső szenzor mérési időköz 10 perc Az adás frekvenciája 868,35 MHz Hatótáv szabad téren max. 100 m Hőmérséklet tart. beltéren 0 o C...+79,9 o C 0,1 o C Pontosság +/-0,8 o C Hőmérséklet tart. külső téren -29,9 o C...+79,9 o C (KS 555 szenzor) 0,1 o C Pontosság +/-0,8 o C Rel.légnedvesség mérési tart % (bel- és kültéren) 1 % Pontosság +/-5% Esőmennyiség kijelzés mm Kiértékelés időköze utolsó óra; xx:30 óra; napi mennyiség: 7:30 -kor <0,3 mm Szélsebesség km/óra 100 km/h-ig: 0,1 km/h; 100 km/h fölött: 1 km/h Tápfeszültség - Báziskészülék - KS 555 kombi szenzor 4x1,5 V-os ceruzaelem 3x1,5 V-os ceruzaelem - Báziskészülék méretei 160x220x35 mm (talp nélkül) Fogalmak magyarázata: Érzékelt hőmérséklet - lásd szélhűtés (windchill) Harmatpont: Egy hőmérsékleti pont, amelyhez meghatározott légnyomás, meghatározott hőmérséklet és meghatározott légnedvesség találkozása szükséges. Ezen a ponton kezdődik a páratartalom kondenzációja, az ún. harmatosodás, a légnedvesség folyadékként (köd, gőz) csapódik ki. Ha a vízgőz harmatpontja 0 o C alatt van, akkor a kondenzálódás hó vagy dara formájában történik. Időjárás előrejelzés: Az időjárás-szimbólumok a légnyomás emelkedésének vagy esésének sebessége (tendenciája) alapján jelzik előre a várható időjárást. A légnyomás változása a döntő tényező az előrejelzésnél: az abszolút érték csak alárendelt szerepet játszik. Általánosan mondható, hogy a légnyomás emelkedése szép időt, a süllyedése pedig rossz időt jelez. Szélhűtés-hőmérséklet (érzékelt hőmérséklet) Ez tulajdonképpen fiktív hőmérséklet, amelyet az ember a mért hőmérséklettől eltérően bizonyos feltételek között érez; pl. alacsony hőmérsékletnél (7 o C alatt) hogyan érzi magát adott szélsebességnél, és megfelelő ruházatban. Ezek a feltételek: 33 o C alatti hőmérséklet és 2,6 m/s fölötti szélsebesség. A szélhűtés meghatározása: takaratlan bőrfelület lehűlése feltételezett állandó 33 o C-es bőrfelülethőmérsékletnél. Minél nagyobb a szél sebessége, és minél alacsonyabb a tényleges hőmérséklet, annál jobban érezhető a szélhűtés-hatás. Az érzékelt hőmérséklet közelítőleg összehasonlítható az ún. érzett hőmérséklettel, amelyet még befolyásol a napsugárzás, a felhők fényvisszaverése, a fényhullámok hossza, stb. Szélerősség-táblázat (Beaufort) Beaufort Szélsebesség km/óra Szél-jellemző 0 0-0,7 szélcsend 1 0,7-5,4 gyenge légmozgás 2 5,5-11,9 könnyű szellő 3 12,0-19,4 gyenge szellő 4 19,5-28,5 közepes szellő 5 28,6-38,7 friss szellő 6 38,8-49,8 erős szél 7 49,9-61,7 igen erős szél 8 61,8-74,6 viharos szél 9 74,7-88,9 vihar 10 89,0-102,4 erős vihar ,5-117,4 orkánszerű vihar 12 >117,4 orkán Komfort-jelző A beltéri hőmérsékletnél a komfort-jelző szimbólum (,, ), a mosolygós, egykedvű vagy mogorva arc jelzi, hogy adott hőmérséklet és beltéri páratartalom esetén milyen az ember komfort-érzete. Az erre vonatkozó táblázat a 24. oldalon található. Ez mutatja, hogy a környezeti feltételektől függően különböző, jól elhatárolt komfort-fokozat tartományok vannak. Például 25 o C hőmérsékletnél, ha a páratartalom 30 % alatt van, a levegőt túl száraznak, 60 % fölötti páratartalomnál viszont túlságosan fülledtnek érezzük. Rendeltetésszerű használat, garancia Az időjárás-állomás privát célra lett kifejlesztve, hogy otthoni körülmények között informálódjunk a várható időjárásról. A készülék által jelzett adatok tájékozódásra szolgálnak, és nem tekinthetők teljesen pontos előrejelzésnek. A gyártó nem felel téves mérési értékekért, és azok következményeiért. A készülék egészségügyi célokra vagy a nyilvánosság informálására nem alkalmas. A szerkezeti részek törékenyek, gyerekek kezébe nem valók. CE 0700! A készülék 868 MHz frekvencián továbbitja a jeleket. 5

6 Szerelési utasítás rövidített formában (Az ábrákat ld. külön lapon) 1. lépés: Szerelje össze és állítsa fel a szenzort (Eredeti útm. 7. old.) 2. lépés: Nyissa ki az elemtartót balra való forgatással, és nyissa ki lefelé a fedelét (7. old.) 3. lépés: Az elemek betételével aktiválja a szenzort (7. old.) 4. lépés: A báziskészüléket aktiválja az elemek betételével (8. old.) 5. lépés: Várjon 15 percet szinkronizáció céljából (8. old.) 6. lépés: Beállítások elvégzése (9. old.) 7. lépés: Talp felhelyezése, vagy a készülék falra akasztása (9. old.) A gombok funkciói röviden: IN Rövid nyomás: átkapcsolás belső hőmérséklet- harmatpont kijelzés között. Hosszú nyomás: (legalább 2 s, majd elengedni): beállítási üzemmód előhívása SENSOR : Külső szenzor kiválasztása (kijelzés: ASH 555); KS 555-nél nincs kijelzés MIN/MAX módban: minimális-maximális érték előhívása dátummal, óraidővel MIN/MAX A min./max. értékek előhívása: 1 x nyomni: MIN értékek 2 x nyomni: MAX értékek Részletes kijelzés az extrém értékek észlelési. SENSOR-t ismételten nyomni. Kijelzés sorrendje: belső hőmérséklet - belső légnedvesség - külső hőmérséklet - külső légnedvesség - esőmennyiség (csak max. érték) - szélsebesség (csak max. érték). Adatok törlése: RAIN/RESET hosszú nyomása (legalább 2 másodperc, majd elengedni) az adott kijelzésnél. RAIN/RESET Rövid nyomás: átkapcsolás az esőmennyiségnél: utolsó óra/utolsó 24 óra/ összes mennyiség. RESET: teljes mennyiség törlése. MIN/MAX üzemmódban: hosszú nyomás (legalább 2 másodperc, majd elengedni) az aktuális MIN/MAX értékek törlése OUT Átkapcsolás, külső hőmérséklet-kijelző hőmérséklet/harmatpont/szélhűtés 6
