1 IDŐJÁRÁS - MINDENÜTT

2 BEVEZETÉS Sok szerencsét kívánunk Önnek a lonobox időjárásjelző állomása beszerzéséhez. Az időjárásjelző állomás egy gateway egységgel rendelkezik, hozzátartozó megfelelő mérő készülékekkel, amelyek számos időjárási adat, hőmérséklet, nedvesség, szélsebesség, szélirány, eső és légnyomás értékeit mérik és továbbítják. FŐKÉSZÜLÉK A gateway egység a fő készülék, amely az adatokat a vezeték nélküli mérőkészülékek közvetítésével rögzíti, és azokat interneten keresztül az Ön okostelefonjára, tabletjére, vagy számítógépére elküldi. ÉRZÉKELŐK Mindegyik mérőkészülék elemekkel működik, és az időjárási adatokat vezeték nélkül továbbítja a gateway egységre. A mérőkészülékek a következők: egy hőmérséklet-nedvesség érzékelő, egy anemométer (szélmérő), és egy csapadékmérő. A gateway egységben ezen kívül van egy beépített barométer is. Lehetőség van arra, hogy a lonobox időjárásjelző állomáshoz további mérőkészülékeket is csatlakoztasson. Mindegyik mérőkészülék elemekkel működik. KÖVETELMÉNYEK Mivel a lonobox időjárás állomás időjárási adatokat rögzít és azokat az interneten elküldi, szüksége van internet hozzáférésre, egy Ethernet-kábelen, pl. egy internet routeren keresztül. A lonobox időjárásjelző állomás adatainak kijelzéséhez szükséges egy internet hozzáféréssel rendelkező okostelefon, tablet, vagy számítógép. 2

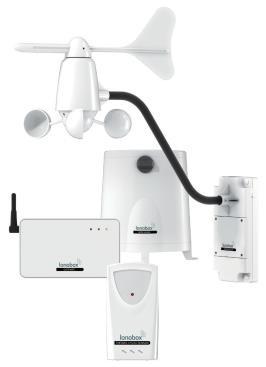

3 A TELEPÍTÉS ELŐTT Az időjárásjelző állomás telepítése előtt győződjön meg arról, hogy a következőkben felsorolt részek a szállításban megtalálhatók: 1 db gateway egység 1 db AC/DC 5 V-os hálózati adapter 1 db Ethernet kábel 1 db hőmérséklet/légnedvesség érzékelő 1 db csapadékmérő 1 db anemométer (szélmérő) Tartók és szerelési szerszámok a szélmérőhöz, 4 db rögzítő csavar a csapadékmérőhöz ÜZEMBE HELYEZÉS A gateway egységnek Ethernet kábelen keresztül kapcsolatban kell lennie az Ön internet routerjével. Ezért a gateway egység számára válasszon helyet az internet routerje közelében. A gateway egységnek az AC/DC 5 V-os hálózati adapterről kell tápellátást kapnia. Csatlakoztassa a gateway egységet először egy dugaszoló aljzathoz, majd a mellékelt Ethernet kábel alkalmazásával az internet routerhez. Ezek után az összes vezeték nélküli mérőkészüléket csatlakoztatnia kell. Győződjön meg róla, hogy mindegyik mérőkészülék rendeltetésszerűen csatlakoztatva van, mielőtt ezeket pl. a szabadban telepíti. A HŐMÉRSÉKLET/LÉGNEDVESSÉG ÉRZÉKELŐ TELEPÍTÉSE Nyissa fel az elemtartó fedelét, úgy, hogy a mérőkészülék hátoldalán lévő csavarokat eltávolítja. Csatlakoztassa az elemeket, a műanyag védőcsík eltávolításával. A CSAPADÉKMÉRŐ TELEPÍTÉSE Nyissa fel a csapadékmérő tölcsér alakú borítóját, úgy, hogy a csapadékmérő oldalán lévő mindkét gombot az óra járásával ellenkezően forgatja, majd vegye le a borítót. Nyissa fel az elemtartó fedelét a csavarok eltávolításával. Csatlakoztassa az elemeket, a műanyag védőcsík eltávolításával. Zárje le a borítót, és forgassa a gombokat az óra járásával egyező irányba. AZ ANEMOMÉTER TELEPÍTÉSE Az anemométert (a három szél-félgömbbel rendelkező készüléket) a szélmérő készülék alsó részére telepítse, és rögzítse ott tartósan a mellékelt szerszámmal. Telepítse a széljelző nyilat a szélmérő készülék felső oldalára, és rögzítse tartósan a mellékelt szerszámmal. Nyissa fel az elemtartó fedelét a csavarok eltávolításával. Csatlakoztassa az elemeket, a műanyag védőcsík eltávolításával. 3

4 Vegye figyelembe, hogy a szél irányok az aktuális időpontban pontatlanok lehetnek. A "Telepítés" fejezetben a "Szélirány kalibrálása" alatt talál közelebbi információkat a szélirány megfelelő kalibrálásához. Ezzel minden készüléknek csatlakoztatva kell lennie. ALKALMAZÁS Miután a készülékeket csatlakoztatta, nyisson meg az okostelefonján, tabletjén vagy számítógépén egy web böngészőt, és nyissa meg a oldalt. Kattintson ott a CREATE ACCOUNT (felhasználói fiók létrehozása) opcióra, és kövesse a weboldalon lévő utasításokat. Miután minden utasítást végrehajtott és a fiókját létrehozta, abban a helyzetben kell lennie, hogy meg tudja nézni a mérőkészülékei időjárás adatait. Amennyiben mindegyik mérőkészüléke online van (azaz a mérőkészülék neve mellett nem jelenik meg az "offline" felirat), áttérhet a "Telepítés" (Installation) fejezetre. OFFLINE JELZÉS A MÉRŐKÉSZÜLÉKNÉL Ha egy mérőkészülék mellett az Offline megjelenik, várjon maximum 3 percet, hogy lássa, a mérőkészülék átvált-e az Online státuszra. Ha még mindig Offline jelenik meg, ellenőrizze, hogy az elemek rendeltetésszerűen be vannak-e rakva, és hogy a gateway egység csatlakoztatva van-e és megfelelően össze van-e kötve a routerrel. Várjon ezek után ismét mintegy 3 percig, hogy lássa, a készülék átvált-e az Online státuszra. Amennyiben készülékei közül néhány még mindig "offline" van, nyissa meg egy internet böngészővel a következő weboldalt: és kövesse a weboldalon olvasható utasításokat. ÜZEMBE HELYEZÉS A továbbiakban néhány tippet talál a mérőkészülékeknek kültéri elhelyezésére és szerelésére vonatkozóan: A HŐMÉRSÉKLET/LÉGNEDVESSÉG ÉRZÉKELŐ ELHELYEZÉSE KÜLTÉREN A hőmérséklet/légnedvesség érzékelőt olyan helyre kell telepíteni, ahol a levegő szabadon tud áramlani, és ahol a készülék a közvetlen nap besugárzástól és extrém időjárási feltételektől védett helyen van. Helyezze el a készüléket árnyékban, a legelőnyösebb, ha egy tető alá szereli. Használja fel a fali tartót és más megfelelő tartókat, ha a készüléket egy függőleges felületre kívánja rögzíteni. Ne telepítse a készüléket hőforrások, pl. kémény, stb. közelébe. Kerülje azokat a helyeket, amelyeken meleg kisugárzása várható, vagy napsütésnek vannak kitéve, pl. fém, kő, beton, aszfalt felületek, verandák vagy fából épült teraszok. Ajánlott a készülék természetes környezetbe, pl. gyepre való helyezése. A nemzetközi szabványok szerint a levegő hőmérséklet mérésére 1,25 m a megfelelő magasság a talaj fölött. 4

5 CSAPADÉKMÉRŐ ELHELYEZÉSE KÜLTÉREN Telepítse a csapadékmérőt olyan helyre, ahol az eső közvetlenül a tartályba esik be, az ideális hely cm a talaj fölött. Alkalmazza a mellékelt csavarokat a készülék rögzítésére. Válasszon a csapadékmérő számára egy nyitott területet, ahol nincs kerítés, fák vagy más tárgyak, amelyek az eső mennyiségét korlátoznák, vagy a szél elterelné a csapadékot, vagy a tartályba esővizen kívül más is kerülhet. Fákon és tetőkön levelek, piszok, stb. gyűlhetnek össze, amelyek a csapadékmérő tartályát eltömíthetik. Az esőárnyék hatásának elkerülésére szerelje a készüléket úgy, hogy a távolsága a legközelebbi akadályhoz kettő-négyszerese legyen az adott akadály magasságának. Fontos, hogy a fölösleges esővíz szabadon lefolyhasson a készülékből. Figyeljen arra, hogy a készülék talpán ne gyűljön össze víz. A csapadékmérő egy mágnest alkalmaz; ne állítson tehát mágneses tárgyakat a csapadékmérő közelébe. AZ ANEMOMÉTER (SZÉLMÉRŐ) ELHELYEZÉSE KÜLTÉREN Gondoskodjon arról, hogy a szél akadálytalanul járhasson az anemométer (szélmérő) körül, és az áramlását ne akadályozzák közeli épületek, fák vagy más tárgyak. Az optimális eredmények elérésére a szélmérőt ajánlatos legalább 3 méterrel más tárgyak fölé telepíteni. Ha a talaj a készülék alatt közel van, súrlódást okoz a széllel, és ilymódon befolyásolja a méréseket. Igyekezzen a szélmérő készüléket úgy telepíteni, hogy az adott helyen leggyakrabban előforduló irányú szélnek legyen kitéve. Az ajánlott telepítési magasság a szélmérő számára kb. 10 m a talaj fölött, egy szabad, nem zárt területen. Telepítse a szélmérőt a vele szállított tartó felhasználásával egy függőleges felületre. A SZÉLIRÁNY KALIBRÁLÁSA A szélmérő készülék szélirányának kalibrálására távolítsa el az elemtartó rekesz fedelét a csavarok kioldásával, miután a szélmérő készüléket a végleges helyzetébe rögzítette. Alkalmazzon ezután adott esetben egy térképet, vagy egy iránytűt, és a szél-nyilat irányítsa Észak felé; nyomja meg ezután egy tűvel vagy a mellékelt szerelő szerszámmal a "SET" feliratú gombot az elemek mellett. A szélmérő készülék ekkor tárolja az északi irányt, és ezáltal kalibrálódott. Ezt az eljárást minden elemcsere után meg kell ismételni. A készülék eltávolításánál vegye figyelembe a következőket: Elektromos termékeket nem szabad a háztartási szeméttel együtt kiselejtezni. Juttassa az ilyen készülékeket vissza az újrafeldolgozásba, amennyiben ilyen gyűjtőhelyek rendelkezésre állnak. Információkat ilyen gyűjtőhelyekről a lakóhelye hatóságainál vagy a kereskedőnél kaphat. (Irányvonal elektromos és elektronikus készülékek eltávolítására). A készüléket ellenőrizték és teljesíti a CE szabványok követelményeit. 5
