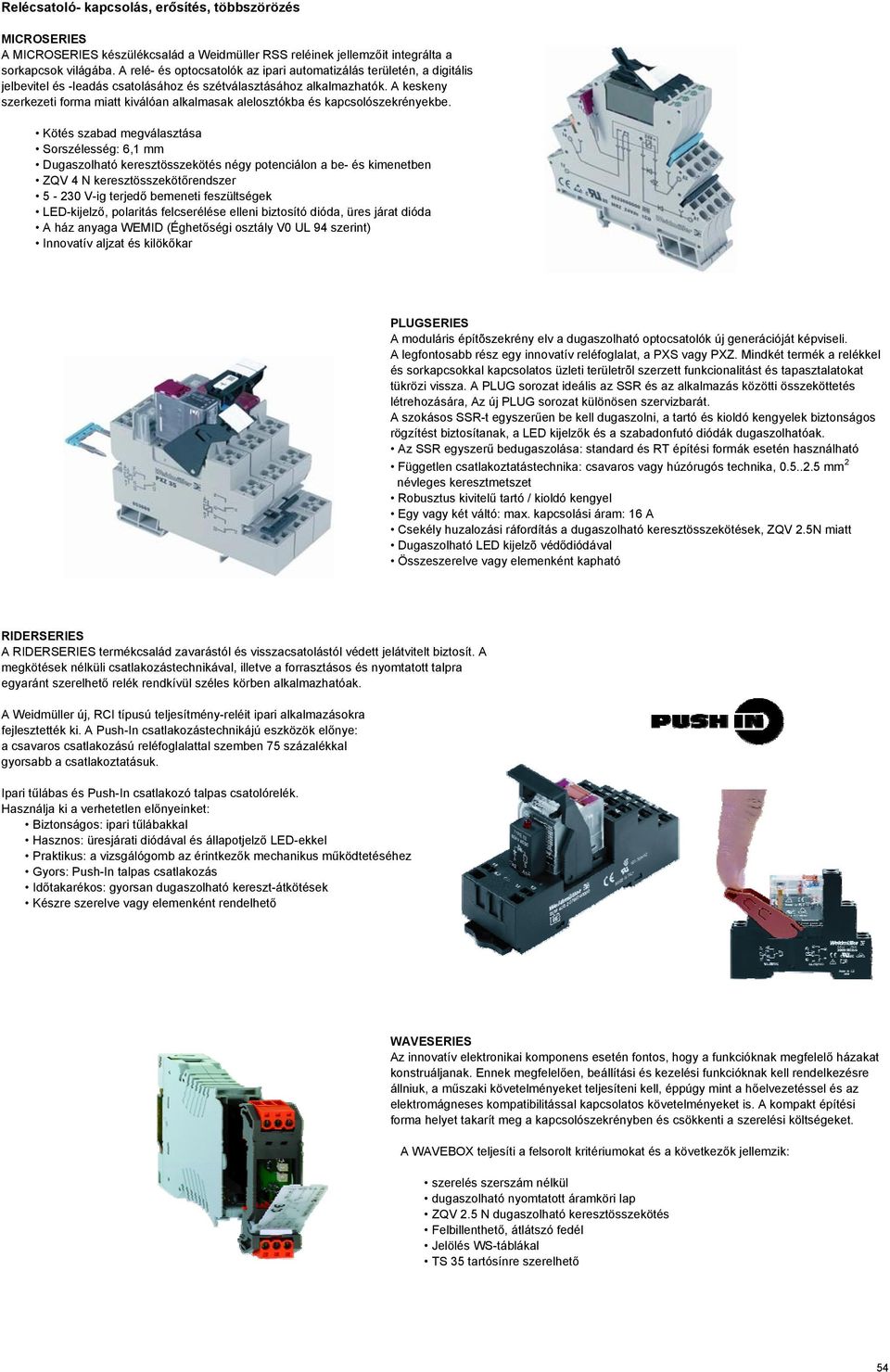

1 Relécsatoló- kapcsolás, erősítés, többszörözés MICROSERIES A MICROSERIES készülékcsalád a Weidmüller RSS reléinek jellemzőit integrálta a sorkapcsok világába. A relé- és optocsatolók az ipari automatizálás területén, a digitális jelbevitel és -leadás csatolásához és szétválasztásához alkalmazhatók. A keskeny szerkezeti forma miatt kiválóan alkalmasak alelosztókba és kapcsolószekrényekbe. Kötés szabad megválasztása Sorszélesség: 6,1 mm Dugaszolható keresztösszekötés négy potenciálon a be- és kimenetben ZQV 4 N keresztösszekötőrendszer V-ig terjedő bemeneti feszültségek LED-kijelző, polaritás felcserélése elleni biztosító dióda, üres járat dióda A ház anyaga WEMID (Éghetőségi osztály V0 UL 94 szerint) Innovatív aljzat és kilökőkar PLUGSERIES A moduláris építõszekrény elv a dugaszolható optocsatolók új generációját képviseli. A legfontosabb rész egy innovatív reléfoglalat, a PXS vagy PXZ. Mindkét termék a relékkel és sorkapcsokkal kapcsolatos üzleti területrõl szerzett funkcionalitást és tapasztalatokat tükrözi vissza. A PLUG sorozat ideális az SSR és az alkalmazás közötti összeköttetés létrehozására, Az új PLUG sorozat különösen szervizbarát. A szokásos SSR-t egyszerűen be kell dugaszolni, a tartó és kioldó kengyelek biztonságos rögzítést biztosítanak, a LED kijelzők és a szabadonfutó diódák dugaszolhatóak. Az SSR egyszerű bedugaszolása: standard és RT építési formák esetén használható Független csatlakoztatástechnika: csavaros vagy húzórugós technika, mm 2 névleges keresztmetszet Robusztus kivitelű tartó / kioldó kengyel Egy vagy két váltó: max. kapcsolási áram: 16 A Csekély huzalozási ráfordítás a dugaszolható keresztösszekötések, ZQV 2.5N miatt Dugaszolható LED kijelzõ védődiódával Összeszerelve vagy elemenként kapható RIDERSERIES A RIDERSERIES termékcsalád zavarástól és visszacsatolástól védett jelátvitelt biztosít. A megkötések nélküli csatlakozástechnikával, illetve a forrasztásos és nyomtatott talpra egyaránt szerelhető relék rendkívül széles körben alkalmazhatóak. A Weidmüller új, RCI típusú teljesítmény-reléit ipari alkalmazásokra fejlesztették ki. A Push-In csatlakozástechnikájú eszközök előnye: a csavaros csatlakozású reléfoglalattal szemben 75 százalékkal gyorsabb a csatlakoztatásuk. Ipari tűlábas és Push-In csatlakozó talpas csatolórelék. Használja ki a verhetetlen előnyeinket: Biztonságos: ipari tűlábakkal Hasznos: üresjárati diódával és állapotjelző LED-ekkel Praktikus: a vizsgálógomb az érintkezők mechanikus működtetéséhez Gyors: Push-In talpas csatlakozás Időtakarékos: gyorsan dugaszolható kereszt-átkötések Készre szerelve vagy elemenként rendelhető WAVESERIES Az innovatív elektronikai komponens esetén fontos, hogy a funkcióknak megfelelő házakat konstruáljanak. Ennek megfelelően, beállítási és kezelési funkcióknak kell rendelkezésre állniuk, a műszaki követelményeket teljesíteni kell, éppúgy mint a hőelvezetéssel és az elektromágneses kompatibilitással kapcsolatos követelményeket is. A kompakt építési forma helyet takarít meg a kapcsolószekrényben és csökkenti a szerelési költségeket. A WAVEBOX teljesíti a felsorolt kritériumokat és a következők jellemzik: szerelés szerszám nélkül dugaszolható nyomtatott áramköri lap ZQV 2.5 N dugaszolható keresztösszekötés Felbillenthető, átlátszó fedél Jelölés WS-táblákal TS 35 tartósínre szerelhető 54

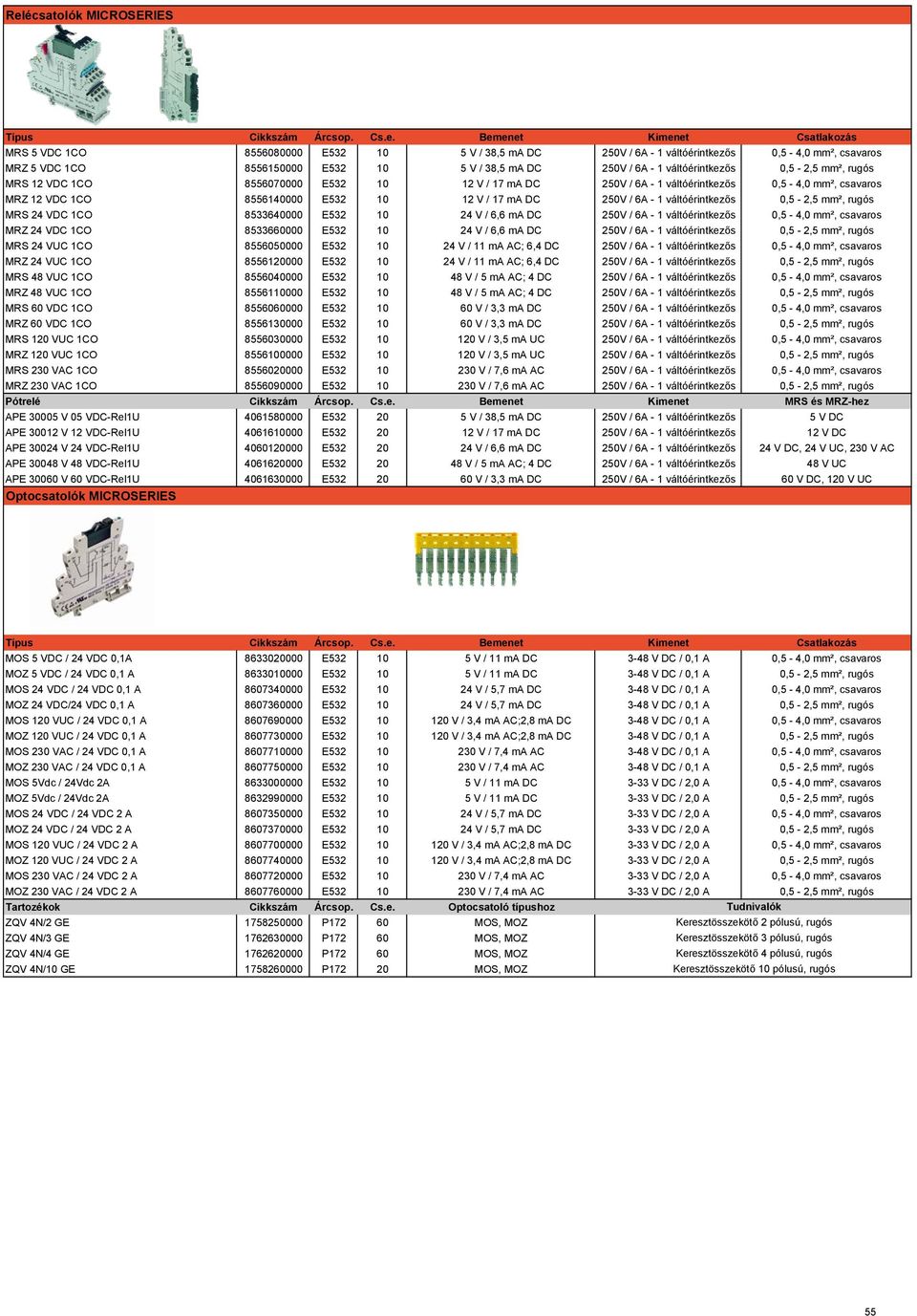

2 Relécsatolók MICROSERIES MRS 5 VDC 1CO E V / 38,5 ma DC 250V / 6A - 1 váltóérintkezős 0,5-4,0 mm², csavaros MRZ 5 VDC 1CO E V / 38,5 ma DC 250V / 6A - 1 váltóérintkezős 0,5-2,5 mm², rugós MRS 12 VDC 1CO E V / 17 ma DC 250V / 6A - 1 váltóérintkezős 0,5-4,0 mm², csavaros MRZ 12 VDC 1CO E V / 17 ma DC 250V / 6A - 1 váltóérintkezős 0,5-2,5 mm², rugós MRS 24 VDC 1CO E V / 6,6 ma DC 250V / 6A - 1 váltóérintkezős 0,5-4,0 mm², csavaros MRZ 24 VDC 1CO E V / 6,6 ma DC 250V / 6A - 1 váltóérintkezős 0,5-2,5 mm², rugós MRS 24 VUC 1CO E V / 11 ma AC; 6,4 DC 250V / 6A - 1 váltóérintkezős 0,5-4,0 mm², csavaros MRZ 24 VUC 1CO E V / 11 ma AC; 6,4 DC 250V / 6A - 1 váltóérintkezős 0,5-2,5 mm², rugós MRS 48 VUC 1CO E V / 5 ma AC; 4 DC 250V / 6A - 1 váltóérintkezős 0,5-4,0 mm², csavaros MRZ 48 VUC 1CO E V / 5 ma AC; 4 DC 250V / 6A - 1 váltóérintkezős 0,5-2,5 mm², rugós MRS 60 VDC 1CO E V / 3,3 ma DC 250V / 6A - 1 váltóérintkezős 0,5-4,0 mm², csavaros MRZ 60 VDC 1CO E V / 3,3 ma DC 250V / 6A - 1 váltóérintkezős 0,5-2,5 mm², rugós MRS 120 VUC 1CO E V / 3,5 ma UC 250V / 6A - 1 váltóérintkezős 0,5-4,0 mm², csavaros MRZ 120 VUC 1CO E V / 3,5 ma UC 250V / 6A - 1 váltóérintkezős 0,5-2,5 mm², rugós MRS 230 VAC 1CO E V / 7,6 ma AC 250V / 6A - 1 váltóérintkezős 0,5-4,0 mm², csavaros MRZ 230 VAC 1CO E V / 7,6 ma AC 250V / 6A - 1 váltóérintkezős 0,5-2,5 mm², rugós Pótrelé Cikkszám Árcsop. Cs.e. Bemenet Kimenet MRS és MRZ-hez APE V 05 VDC-Rel1U E V / 38,5 ma DC 250V / 6A - 1 váltóérintkezős 5 V DC APE V 12 VDC-Rel1U E V / 17 ma DC 250V / 6A - 1 váltóérintkezős 12 V DC APE V 24 VDC-Rel1U E V / 6,6 ma DC 250V / 6A - 1 váltóérintkezős 24 V DC, 24 V UC, 230 V AC APE V 48 VDC-Rel1U E V / 5 ma AC; 4 DC 250V / 6A - 1 váltóérintkezős 48 V UC APE V 60 VDC-Rel1U E V / 3,3 ma DC 250V / 6A - 1 váltóérintkezős 60 V DC, 120 V UC Optocsatolók MICROSERIES MOS 5 VDC / 24 VDC 0,1A E V / 11 ma DC 3-48 V DC / 0,1 A 0,5-4,0 mm², csavaros MOZ 5 VDC / 24 VDC 0,1 A E V / 11 ma DC 3-48 V DC / 0,1 A 0,5-2,5 mm², rugós MOS 24 VDC / 24 VDC 0,1 A E V / 5,7 ma DC 3-48 V DC / 0,1 A 0,5-4,0 mm², csavaros MOZ 24 VDC/24 VDC 0,1 A E V / 5,7 ma DC 3-48 V DC / 0,1 A 0,5-2,5 mm², rugós MOS 120 VUC / 24 VDC 0,1 A E V / 3,4 ma AC;2,8 ma DC 3-48 V DC / 0,1 A 0,5-4,0 mm², csavaros MOZ 120 VUC / 24 VDC 0,1 A E V / 3,4 ma AC;2,8 ma DC 3-48 V DC / 0,1 A 0,5-2,5 mm², rugós MOS 230 VAC / 24 VDC 0,1 A E V / 7,4 ma AC 3-48 V DC / 0,1 A 0,5-4,0 mm², csavaros MOZ 230 VAC / 24 VDC 0,1 A E V / 7,4 ma AC 3-48 V DC / 0,1 A 0,5-2,5 mm², rugós MOS 5Vdc / 24Vdc 2A E V / 11 ma DC 3-33 V DC / 2,0 A 0,5-4,0 mm², csavaros MOZ 5Vdc / 24Vdc 2A E V / 11 ma DC 3-33 V DC / 2,0 A 0,5-2,5 mm², rugós MOS 24 VDC / 24 VDC 2 A E V / 5,7 ma DC 3-33 V DC / 2,0 A 0,5-4,0 mm², csavaros MOZ 24 VDC / 24 VDC 2 A E V / 5,7 ma DC 3-33 V DC / 2,0 A 0,5-2,5 mm², rugós MOS 120 VUC / 24 VDC 2 A E V / 3,4 ma AC;2,8 ma DC 3-33 V DC / 2,0 A 0,5-4,0 mm², csavaros MOZ 120 VUC / 24 VDC 2 A E V / 3,4 ma AC;2,8 ma DC 3-33 V DC / 2,0 A 0,5-2,5 mm², rugós MOS 230 VAC / 24 VDC 2 A E V / 7,4 ma AC 3-33 V DC / 2,0 A 0,5-4,0 mm², csavaros MOZ 230 VAC / 24 VDC 2 A E V / 7,4 ma AC 3-33 V DC / 2,0 A 0,5-2,5 mm², rugós Tartozékok Cikkszám Árcsop. Cs.e. Optocsatoló típushoz Tudnivalók ZQV 4N/2 GE P MOS, MOZ Keresztösszekötő 2 pólusú, rugós ZQV 4N/3 GE P MOS, MOZ Keresztösszekötő 3 pólusú, rugós ZQV 4N/4 GE P MOS, MOZ Keresztösszekötő 4 pólusú, rugós ZQV 4N/10 GE P MOS, MOZ Keresztösszekötő 10 pólusú, rugós 55

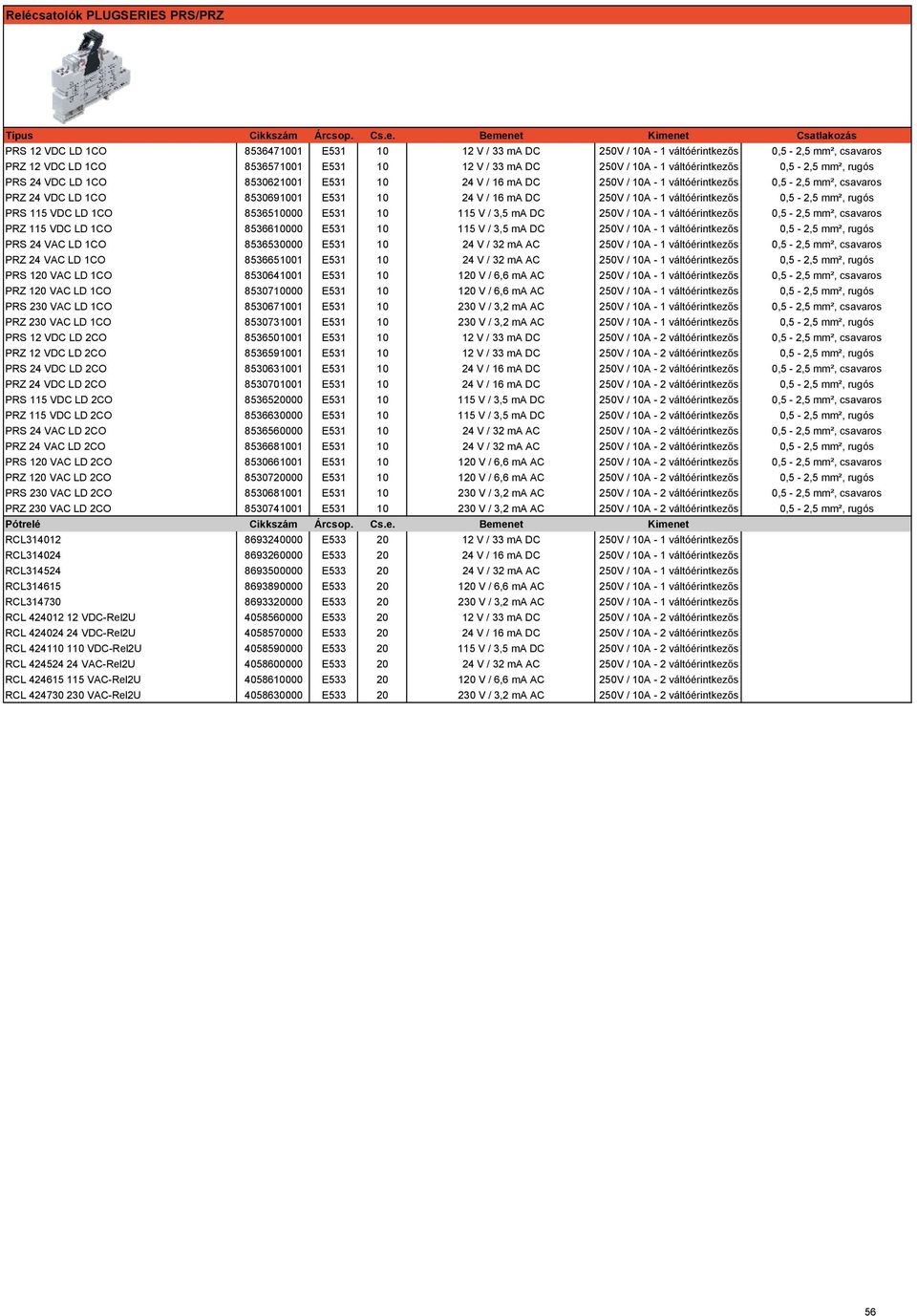

3 Relécsatolók PLUGSERIES PRS/PRZ PRS 12 VDC LD 1CO E V / 33 ma DC 250V / 10A - 1 váltóérintkezős 0,5-2,5 mm², csavaros PRZ 12 VDC LD 1CO E V / 33 ma DC 250V / 10A - 1 váltóérintkezős 0,5-2,5 mm², rugós PRS 24 VDC LD 1CO E V / 16 ma DC 250V / 10A - 1 váltóérintkezős 0,5-2,5 mm², csavaros PRZ 24 VDC LD 1CO E V / 16 ma DC 250V / 10A - 1 váltóérintkezős 0,5-2,5 mm², rugós PRS 115 VDC LD 1CO E V / 3,5 ma DC 250V / 10A - 1 váltóérintkezős 0,5-2,5 mm², csavaros PRZ 115 VDC LD 1CO E V / 3,5 ma DC 250V / 10A - 1 váltóérintkezős 0,5-2,5 mm², rugós PRS 24 VAC LD 1CO E V / 32 ma AC 250V / 10A - 1 váltóérintkezős 0,5-2,5 mm², csavaros PRZ 24 VAC LD 1CO E V / 32 ma AC 250V / 10A - 1 váltóérintkezős 0,5-2,5 mm², rugós PRS 120 VAC LD 1CO E V / 6,6 ma AC 250V / 10A - 1 váltóérintkezős 0,5-2,5 mm², csavaros PRZ 120 VAC LD 1CO E V / 6,6 ma AC 250V / 10A - 1 váltóérintkezős 0,5-2,5 mm², rugós PRS 230 VAC LD 1CO E V / 3,2 ma AC 250V / 10A - 1 váltóérintkezős 0,5-2,5 mm², csavaros PRZ 230 VAC LD 1CO E V / 3,2 ma AC 250V / 10A - 1 váltóérintkezős 0,5-2,5 mm², rugós PRS 12 VDC LD 2CO E V / 33 ma DC 250V / 10A - 2 váltóérintkezős 0,5-2,5 mm², csavaros PRZ 12 VDC LD 2CO E V / 33 ma DC 250V / 10A - 2 váltóérintkezős 0,5-2,5 mm², rugós PRS 24 VDC LD 2CO E V / 16 ma DC 250V / 10A - 2 váltóérintkezős 0,5-2,5 mm², csavaros PRZ 24 VDC LD 2CO E V / 16 ma DC 250V / 10A - 2 váltóérintkezős 0,5-2,5 mm², rugós PRS 115 VDC LD 2CO E V / 3,5 ma DC 250V / 10A - 2 váltóérintkezős 0,5-2,5 mm², csavaros PRZ 115 VDC LD 2CO E V / 3,5 ma DC 250V / 10A - 2 váltóérintkezős 0,5-2,5 mm², rugós PRS 24 VAC LD 2CO E V / 32 ma AC 250V / 10A - 2 váltóérintkezős 0,5-2,5 mm², csavaros PRZ 24 VAC LD 2CO E V / 32 ma AC 250V / 10A - 2 váltóérintkezős 0,5-2,5 mm², rugós PRS 120 VAC LD 2CO E V / 6,6 ma AC 250V / 10A - 2 váltóérintkezős 0,5-2,5 mm², csavaros PRZ 120 VAC LD 2CO E V / 6,6 ma AC 250V / 10A - 2 váltóérintkezős 0,5-2,5 mm², rugós PRS 230 VAC LD 2CO E V / 3,2 ma AC 250V / 10A - 2 váltóérintkezős 0,5-2,5 mm², csavaros PRZ 230 VAC LD 2CO E V / 3,2 ma AC 250V / 10A - 2 váltóérintkezős 0,5-2,5 mm², rugós Pótrelé Cikkszám Árcsop. Cs.e. Bemenet Kimenet RCL E V / 33 ma DC 250V / 10A - 1 váltóérintkezős RCL E V / 16 ma DC 250V / 10A - 1 váltóérintkezős RCL E V / 32 ma AC 250V / 10A - 1 váltóérintkezős RCL E V / 6,6 ma AC 250V / 10A - 1 váltóérintkezős RCL E V / 3,2 ma AC 250V / 10A - 1 váltóérintkezős RCL VDC-Rel2U E V / 33 ma DC 250V / 10A - 2 váltóérintkezős RCL VDC-Rel2U E V / 16 ma DC 250V / 10A - 2 váltóérintkezős RCL VDC-Rel2U E V / 3,5 ma DC 250V / 10A - 2 váltóérintkezős RCL VAC-Rel2U E V / 32 ma AC 250V / 10A - 2 váltóérintkezős RCL VAC-Rel2U E V / 6,6 ma AC 250V / 10A - 2 váltóérintkezős RCL VAC-Rel2U E V / 3,2 ma AC 250V / 10A - 2 váltóérintkezős 56

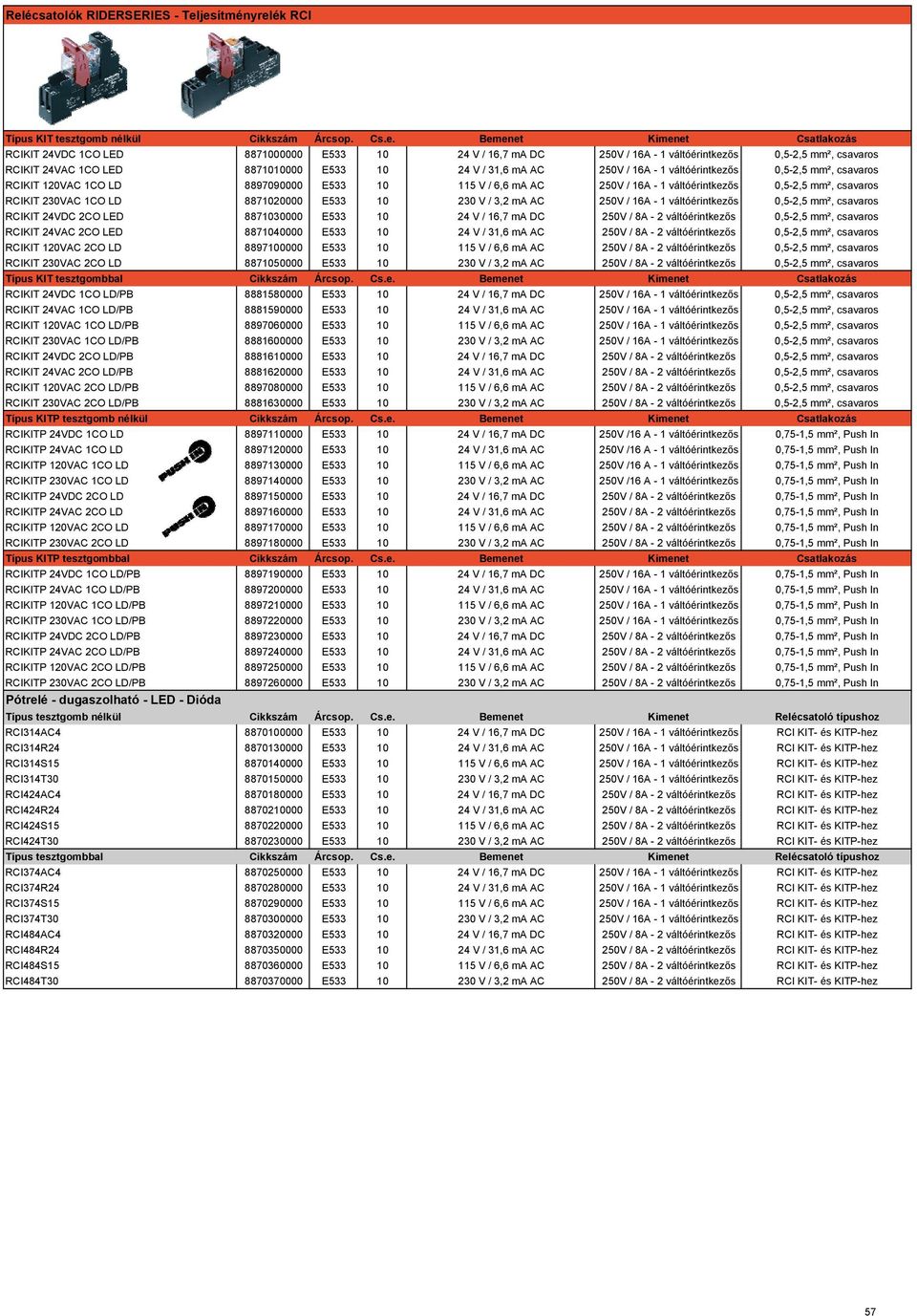

4 Relécsatolók RIDERSERIES - Teljesítményrelék RCI Típus KIT tesztgomb nélkül Cikkszám Árcsop. Cs.e. Bemenet Kimenet Csatlakozás RCIKIT 24VDC 1CO LED E V / 16,7 ma DC 250V / 16A - 1 váltóérintkezős 0,5-2,5 mm², csavaros RCIKIT 24VAC 1CO LED E V / 31,6 ma AC 250V / 16A - 1 váltóérintkezős 0,5-2,5 mm², csavaros RCIKIT 120VAC 1CO LD E V / 6,6 ma AC 250V / 16A - 1 váltóérintkezős 0,5-2,5 mm², csavaros RCIKIT 230VAC 1CO LD E V / 3,2 ma AC 250V / 16A - 1 váltóérintkezős 0,5-2,5 mm², csavaros RCIKIT 24VDC 2CO LED E V / 16,7 ma DC 250V / 8A - 2 váltóérintkezős 0,5-2,5 mm², csavaros RCIKIT 24VAC 2CO LED E V / 31,6 ma AC 250V / 8A - 2 váltóérintkezős 0,5-2,5 mm², csavaros RCIKIT 120VAC 2CO LD E V / 6,6 ma AC 250V / 8A - 2 váltóérintkezős 0,5-2,5 mm², csavaros RCIKIT 230VAC 2CO LD E V / 3,2 ma AC 250V / 8A - 2 váltóérintkezős 0,5-2,5 mm², csavaros Típus KIT tesztgombbal Cikkszám Árcsop. Cs.e. Bemenet Kimenet Csatlakozás RCIKIT 24VDC 1CO LD/PB E V / 16,7 ma DC 250V / 16A - 1 váltóérintkezős 0,5-2,5 mm², csavaros RCIKIT 24VAC 1CO LD/PB E V / 31,6 ma AC 250V / 16A - 1 váltóérintkezős 0,5-2,5 mm², csavaros RCIKIT 120VAC 1CO LD/PB E V / 6,6 ma AC 250V / 16A - 1 váltóérintkezős 0,5-2,5 mm², csavaros RCIKIT 230VAC 1CO LD/PB E V / 3,2 ma AC 250V / 16A - 1 váltóérintkezős 0,5-2,5 mm², csavaros RCIKIT 24VDC 2CO LD/PB E V / 16,7 ma DC 250V / 8A - 2 váltóérintkezős 0,5-2,5 mm², csavaros RCIKIT 24VAC 2CO LD/PB E V / 31,6 ma AC 250V / 8A - 2 váltóérintkezős 0,5-2,5 mm², csavaros RCIKIT 120VAC 2CO LD/PB E V / 6,6 ma AC 250V / 8A - 2 váltóérintkezős 0,5-2,5 mm², csavaros RCIKIT 230VAC 2CO LD/PB E V / 3,2 ma AC 250V / 8A - 2 váltóérintkezős 0,5-2,5 mm², csavaros Típus KITP tesztgomb nélkül Cikkszám Árcsop. Cs.e. Bemenet Kimenet Csatlakozás RCIKITP 24VDC 1CO LD E V / 16,7 ma DC 250V /16 A - 1 váltóérintkezős 0,75-1,5 mm², Push In RCIKITP 24VAC 1CO LD E V / 31,6 ma AC 250V /16 A - 1 váltóérintkezős 0,75-1,5 mm², Push In RCIKITP 120VAC 1CO LD E V / 6,6 ma AC 250V /16 A - 1 váltóérintkezős 0,75-1,5 mm², Push In RCIKITP 230VAC 1CO LD E V / 3,2 ma AC 250V /16 A - 1 váltóérintkezős 0,75-1,5 mm², Push In RCIKITP 24VDC 2CO LD E V / 16,7 ma DC 250V / 8A - 2 váltóérintkezős 0,75-1,5 mm², Push In RCIKITP 24VAC 2CO LD E V / 31,6 ma AC 250V / 8A - 2 váltóérintkezős 0,75-1,5 mm², Push In RCIKITP 120VAC 2CO LD E V / 6,6 ma AC 250V / 8A - 2 váltóérintkezős 0,75-1,5 mm², Push In RCIKITP 230VAC 2CO LD E V / 3,2 ma AC 250V / 8A - 2 váltóérintkezős 0,75-1,5 mm², Push In Típus KITP tesztgombbal Cikkszám Árcsop. Cs.e. Bemenet Kimenet Csatlakozás RCIKITP 24VDC 1CO LD/PB E V / 16,7 ma DC 250V / 16A - 1 váltóérintkezős 0,75-1,5 mm², Push In RCIKITP 24VAC 1CO LD/PB E V / 31,6 ma AC 250V / 16A - 1 váltóérintkezős 0,75-1,5 mm², Push In RCIKITP 120VAC 1CO LD/PB E V / 6,6 ma AC 250V / 16A - 1 váltóérintkezős 0,75-1,5 mm², Push In RCIKITP 230VAC 1CO LD/PB E V / 3,2 ma AC 250V / 16A - 1 váltóérintkezős 0,75-1,5 mm², Push In RCIKITP 24VDC 2CO LD/PB E V / 16,7 ma DC 250V / 8A - 2 váltóérintkezős 0,75-1,5 mm², Push In RCIKITP 24VAC 2CO LD/PB E V / 31,6 ma AC 250V / 8A - 2 váltóérintkezős 0,75-1,5 mm², Push In RCIKITP 120VAC 2CO LD/PB E V / 6,6 ma AC 250V / 8A - 2 váltóérintkezős 0,75-1,5 mm², Push In RCIKITP 230VAC 2CO LD/PB E V / 3,2 ma AC 250V / 8A - 2 váltóérintkezős 0,75-1,5 mm², Push In Pótrelé - dugaszolható - LED - Dióda Típus tesztgomb nélkül Cikkszám Árcsop. Cs.e. Bemenet Kimenet Relécsatoló típushoz RCI314AC E V / 16,7 ma DC 250V / 16A - 1 váltóérintkezős RCI KIT- és KITP-hez RCI314R E V / 31,6 ma AC 250V / 16A - 1 váltóérintkezős RCI KIT- és KITP-hez RCI314S E V / 6,6 ma AC 250V / 16A - 1 váltóérintkezős RCI KIT- és KITP-hez RCI314T E V / 3,2 ma AC 250V / 16A - 1 váltóérintkezős RCI KIT- és KITP-hez RCI424AC E V / 16,7 ma DC 250V / 8A - 2 váltóérintkezős RCI KIT- és KITP-hez RCI424R E V / 31,6 ma AC 250V / 8A - 2 váltóérintkezős RCI KIT- és KITP-hez RCI424S E V / 6,6 ma AC 250V / 8A - 2 váltóérintkezős RCI KIT- és KITP-hez RCI424T E V / 3,2 ma AC 250V / 8A - 2 váltóérintkezős RCI KIT- és KITP-hez Típus tesztgombbal Cikkszám Árcsop. Cs.e. Bemenet Kimenet Relécsatoló típushoz RCI374AC E V / 16,7 ma DC 250V / 16A - 1 váltóérintkezős RCI KIT- és KITP-hez RCI374R E V / 31,6 ma AC 250V / 16A - 1 váltóérintkezős RCI KIT- és KITP-hez RCI374S E V / 6,6 ma AC 250V / 16A - 1 váltóérintkezős RCI KIT- és KITP-hez RCI374T E V / 3,2 ma AC 250V / 16A - 1 váltóérintkezős RCI KIT- és KITP-hez RCI484AC E V / 16,7 ma DC 250V / 8A - 2 váltóérintkezős RCI KIT- és KITP-hez RCI484R E V / 31,6 ma AC 250V / 8A - 2 váltóérintkezős RCI KIT- és KITP-hez RCI484S E V / 6,6 ma AC 250V / 8A - 2 váltóérintkezős RCI KIT- és KITP-hez RCI484T E V / 3,2 ma AC 250V / 8A - 2 váltóérintkezős RCI KIT- és KITP-hez 57

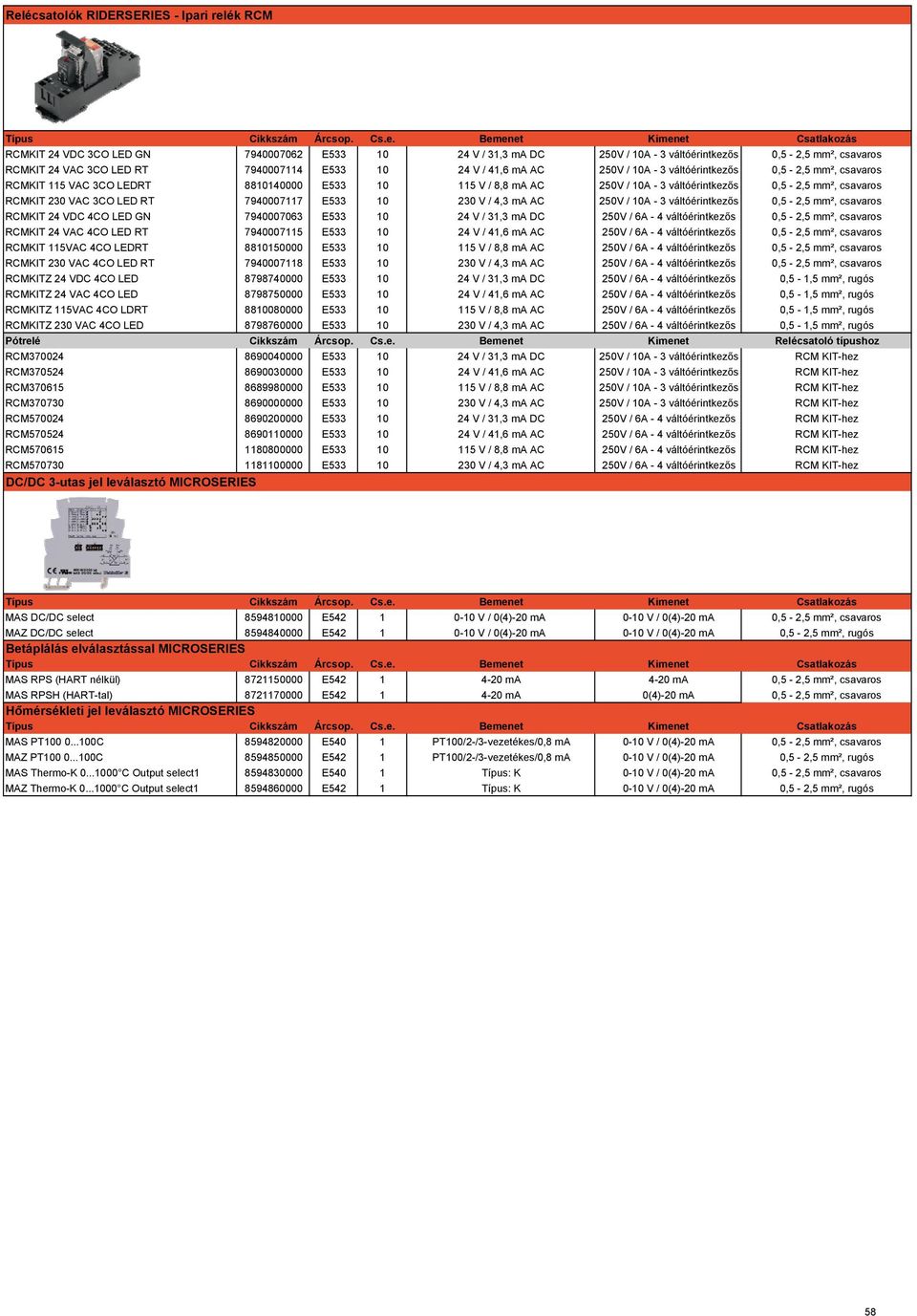

5 Relécsatolók RIDERSERIES - Ipari relék RCM RCMKIT 24 VDC 3CO LED GN E V / 31,3 ma DC 250V / 10A - 3 váltóérintkezős 0,5-2,5 mm², csavaros RCMKIT 24 VAC 3CO LED RT E V / 41,6 ma AC 250V / 10A - 3 váltóérintkezős 0,5-2,5 mm², csavaros RCMKIT 115 VAC 3CO LEDRT E V / 8,8 ma AC 250V / 10A - 3 váltóérintkezős 0,5-2,5 mm², csavaros RCMKIT 230 VAC 3CO LED RT E V / 4,3 ma AC 250V / 10A - 3 váltóérintkezős 0,5-2,5 mm², csavaros RCMKIT 24 VDC 4CO LED GN E V / 31,3 ma DC 250V / 6A - 4 váltóérintkezős 0,5-2,5 mm², csavaros RCMKIT 24 VAC 4CO LED RT E V / 41,6 ma AC 250V / 6A - 4 váltóérintkezős 0,5-2,5 mm², csavaros RCMKIT 115VAC 4CO LEDRT E V / 8,8 ma AC 250V / 6A - 4 váltóérintkezős 0,5-2,5 mm², csavaros RCMKIT 230 VAC 4CO LED RT E V / 4,3 ma AC 250V / 6A - 4 váltóérintkezős 0,5-2,5 mm², csavaros RCMKITZ 24 VDC 4CO LED E V / 31,3 ma DC 250V / 6A - 4 váltóérintkezős 0,5-1,5 mm², rugós RCMKITZ 24 VAC 4CO LED E V / 41,6 ma AC 250V / 6A - 4 váltóérintkezős 0,5-1,5 mm², rugós RCMKITZ 115VAC 4CO LDRT E V / 8,8 ma AC 250V / 6A - 4 váltóérintkezős 0,5-1,5 mm², rugós RCMKITZ 230 VAC 4CO LED E V / 4,3 ma AC 250V / 6A - 4 váltóérintkezős 0,5-1,5 mm², rugós Pótrelé Cikkszám Árcsop. Cs.e. Bemenet Kimenet Relécsatoló típushoz RCM E V / 31,3 ma DC 250V / 10A - 3 váltóérintkezős RCM KIT-hez RCM E V / 41,6 ma AC 250V / 10A - 3 váltóérintkezős RCM KIT-hez RCM E V / 8,8 ma AC 250V / 10A - 3 váltóérintkezős RCM KIT-hez RCM E V / 4,3 ma AC 250V / 10A - 3 váltóérintkezős RCM KIT-hez RCM E V / 31,3 ma DC 250V / 6A - 4 váltóérintkezős RCM KIT-hez RCM E V / 41,6 ma AC 250V / 6A - 4 váltóérintkezős RCM KIT-hez RCM E V / 8,8 ma AC 250V / 6A - 4 váltóérintkezős RCM KIT-hez RCM E V / 4,3 ma AC 250V / 6A - 4 váltóérintkezős RCM KIT-hez DC/DC 3-utas jel leválasztó MICROSERIES MAS DC/DC select E V / 0(4)-20 ma 0-10 V / 0(4)-20 ma 0,5-2,5 mm², csavaros MAZ DC/DC select E V / 0(4)-20 ma 0-10 V / 0(4)-20 ma 0,5-2,5 mm², rugós Betáplálás elválasztással MICROSERIES MAS RPS (HART nélkül) E ma 4-20 ma 0,5-2,5 mm², csavaros MAS RPSH (HART-tal) E ma 0(4)-20 ma 0,5-2,5 mm², csavaros Hőmérsékleti jel leválasztó MICROSERIES MAS PT C E540 1 PT100/2-/3-vezetékes/0,8 ma 0-10 V / 0(4)-20 ma 0,5-2,5 mm², csavaros MAZ PT C E542 1 PT100/2-/3-vezetékes/0,8 ma 0-10 V / 0(4)-20 ma 0,5-2,5 mm², rugós MAS Thermo-K C Output select E540 1 Típus: K 0-10 V / 0(4)-20 ma 0,5-2,5 mm², csavaros MAZ Thermo-K C Output select E542 1 Típus: K 0-10 V / 0(4)-20 ma 0,5-2,5 mm², rugós 58

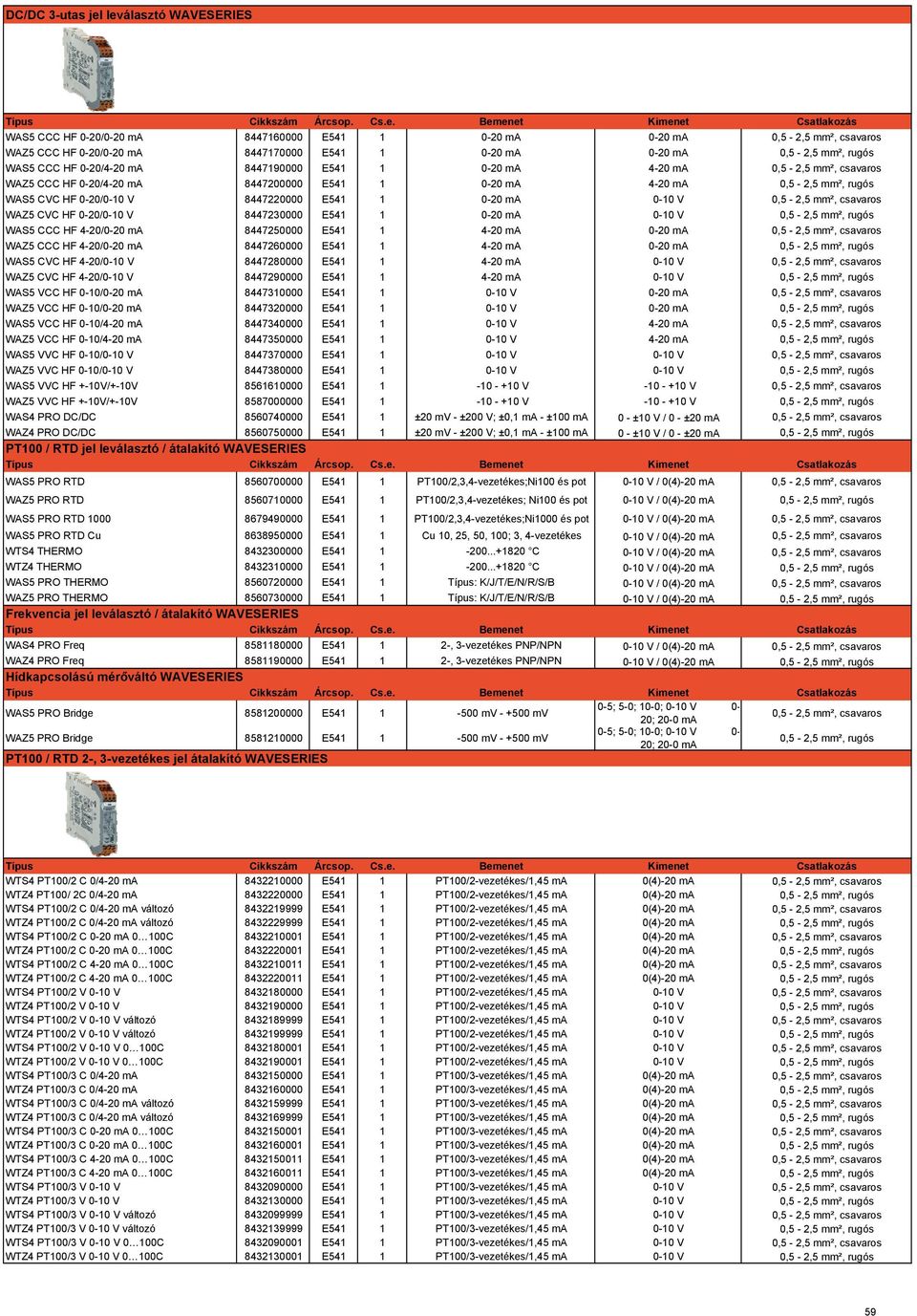

6 DC/DC 3-utas jel leválasztó WAVESERIES WAS5 CCC HF 0-20/0-20 ma E ma 0-20 ma 0,5-2,5 mm², csavaros WAZ5 CCC HF 0-20/0-20 ma E ma 0-20 ma 0,5-2,5 mm², rugós WAS5 CCC HF 0-20/4-20 ma E ma 4-20 ma 0,5-2,5 mm², csavaros WAZ5 CCC HF 0-20/4-20 ma E ma 4-20 ma 0,5-2,5 mm², rugós WAS5 CVC HF 0-20/0-10 V E ma 0-10 V 0,5-2,5 mm², csavaros WAZ5 CVC HF 0-20/0-10 V E ma 0-10 V 0,5-2,5 mm², rugós WAS5 CCC HF 4-20/0-20 ma E ma 0-20 ma 0,5-2,5 mm², csavaros WAZ5 CCC HF 4-20/0-20 ma E ma 0-20 ma 0,5-2,5 mm², rugós WAS5 CVC HF 4-20/0-10 V E ma 0-10 V 0,5-2,5 mm², csavaros WAZ5 CVC HF 4-20/0-10 V E ma 0-10 V 0,5-2,5 mm², rugós WAS5 VCC HF 0-10/0-20 ma E V 0-20 ma 0,5-2,5 mm², csavaros WAZ5 VCC HF 0-10/0-20 ma E V 0-20 ma 0,5-2,5 mm², rugós WAS5 VCC HF 0-10/4-20 ma E V 4-20 ma 0,5-2,5 mm², csavaros WAZ5 VCC HF 0-10/4-20 ma E V 4-20 ma 0,5-2,5 mm², rugós WAS5 VVC HF 0-10/0-10 V E V 0-10 V 0,5-2,5 mm², csavaros WAZ5 VVC HF 0-10/0-10 V E V 0-10 V 0,5-2,5 mm², rugós WAS5 VVC HF +-10V/+-10V E V V 0,5-2,5 mm², csavaros WAZ5 VVC HF +-10V/+-10V E V V 0,5-2,5 mm², rugós WAS4 PRO DC/DC E541 1 ±20 mv - ±200 V; ±0,1 ma - ±100 ma 0 - ±10 V / 0 - ±20 ma 0,5-2,5 mm², csavaros WAZ4 PRO DC/DC E541 1 ±20 mv - ±200 V; ±0,1 ma - ±100 ma 0 - ±10 V / 0 - ±20 ma 0,5-2,5 mm², rugós PT100 / RTD jel leválasztó / átalakító WAVESERIES WAS5 PRO RTD E541 1 PT100/2,3,4-vezetékes;Ni100 és pot 0-10 V / 0(4)-20 ma 0,5-2,5 mm², csavaros WAZ5 PRO RTD E541 1 PT100/2,3,4-vezetékes; Ni100 és pot 0-10 V / 0(4)-20 ma 0,5-2,5 mm², rugós WAS5 PRO RTD E541 1 PT100/2,3,4-vezetékes;Ni1000 és pot 0-10 V / 0(4)-20 ma 0,5-2,5 mm², csavaros WAS5 PRO RTD Cu E541 1 Cu 10, 25, 50, 100; 3, 4-vezetékes 0-10 V / 0(4)-20 ma 0,5-2,5 mm², csavaros WTS4 THERMO E C 0-10 V / 0(4)-20 ma 0,5-2,5 mm², csavaros WTZ4 THERMO E C 0-10 V / 0(4)-20 ma 0,5-2,5 mm², rugós WAS5 PRO THERMO E541 1 Típus: K/J/T/E/N/R/S/B 0-10 V / 0(4)-20 ma 0,5-2,5 mm², csavaros WAZ5 PRO THERMO E541 1 Típus: K/J/T/E/N/R/S/B 0-10 V / 0(4)-20 ma 0,5-2,5 mm², rugós Frekvencia jel leválasztó / átalakító WAVESERIES WAS4 PRO Freq E , 3-vezetékes PNP/NPN 0-10 V / 0(4)-20 ma 0,5-2,5 mm², csavaros WAZ4 PRO Freq E , 3-vezetékes PNP/NPN 0-10 V / 0(4)-20 ma 0,5-2,5 mm², rugós Hídkapcsolású mérőváltó WAVESERIES WAS5 PRO Bridge E mv mv 0-5; 5-0; 10-0; 0-10 V 0-20; 20-0 ma 0,5-2,5 mm², csavaros WAZ5 PRO Bridge E mv mv 0-5; 5-0; 10-0; 0-10 V 0-20; 20-0 ma 0,5-2,5 mm², rugós PT100 / RTD 2-, 3-vezetékes jel átalakító WAVESERIES WTS4 PT100/2 C 0/4-20 ma E541 1 PT100/2-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², csavaros WTZ4 PT100/ 2C 0/4-20 ma E541 1 PT100/2-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², rugós WTS4 PT100/2 C 0/4-20 ma változó E541 1 PT100/2-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², csavaros WTZ4 PT100/2 C 0/4-20 ma változó E541 1 PT100/2-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², rugós WTS4 PT100/2 C 0-20 ma 0 100C E541 1 PT100/2-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², csavaros WTZ4 PT100/2 C 0-20 ma 0 100C E541 1 PT100/2-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², rugós WTS4 PT100/2 C 4-20 ma 0 100C E541 1 PT100/2-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², csavaros WTZ4 PT100/2 C 4-20 ma 0 100C E541 1 PT100/2-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², rugós WTS4 PT100/2 V 0-10 V E541 1 PT100/2-vezetékes/1,45 ma 0-10 V 0,5-2,5 mm², csavaros WTZ4 PT100/2 V 0-10 V E541 1 PT100/2-vezetékes/1,45 ma 0-10 V 0,5-2,5 mm², rugós WTS4 PT100/2 V 0-10 V változó E541 1 PT100/2-vezetékes/1,45 ma 0-10 V 0,5-2,5 mm², csavaros WTZ4 PT100/2 V 0-10 V változó E541 1 PT100/2-vezetékes/1,45 ma 0-10 V 0,5-2,5 mm², rugós WTS4 PT100/2 V 0-10 V 0 100C E541 1 PT100/2-vezetékes/1,45 ma 0-10 V 0,5-2,5 mm², csavaros WTZ4 PT100/2 V 0-10 V 0 100C E541 1 PT100/2-vezetékes/1,45 ma 0-10 V 0,5-2,5 mm², rugós WTS4 PT100/3 C 0/4-20 ma E541 1 PT100/3-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², csavaros WTZ4 PT100/3 C 0/4-20 ma E541 1 PT100/3-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², rugós WTS4 PT100/3 C 0/4-20 ma változó E541 1 PT100/3-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², csavaros WTZ4 PT100/3 C 0/4-20 ma változó E541 1 PT100/3-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², rugós WTS4 PT100/3 C 0-20 ma 0 100C E541 1 PT100/3-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², csavaros WTZ4 PT100/3 C 0-20 ma 0 100C E541 1 PT100/3-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², rugós WTS4 PT100/3 C 4-20 ma 0 100C E541 1 PT100/3-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², csavaros WTZ4 PT100/3 C 4-20 ma 0 100C E541 1 PT100/3-vezetékes/1,45 ma 0(4)-20 ma 0,5-2,5 mm², rugós WTS4 PT100/3 V 0-10 V E541 1 PT100/3-vezetékes/1,45 ma 0-10 V 0,5-2,5 mm², csavaros WTZ4 PT100/3 V 0-10 V E541 1 PT100/3-vezetékes/1,45 ma 0-10 V 0,5-2,5 mm², rugós WTS4 PT100/3 V 0-10 V változó E541 1 PT100/3-vezetékes/1,45 ma 0-10 V 0,5-2,5 mm², csavaros WTZ4 PT100/3 V 0-10 V változó E541 1 PT100/3-vezetékes/1,45 ma 0-10 V 0,5-2,5 mm², rugós WTS4 PT100/3 V 0-10 V 0 100C E541 1 PT100/3-vezetékes/1,45 ma 0-10 V 0,5-2,5 mm², csavaros WTZ4 PT100/3 V 0-10 V 0 100C E541 1 PT100/3-vezetékes/1,45 ma 0-10 V 0,5-2,5 mm², rugós 59

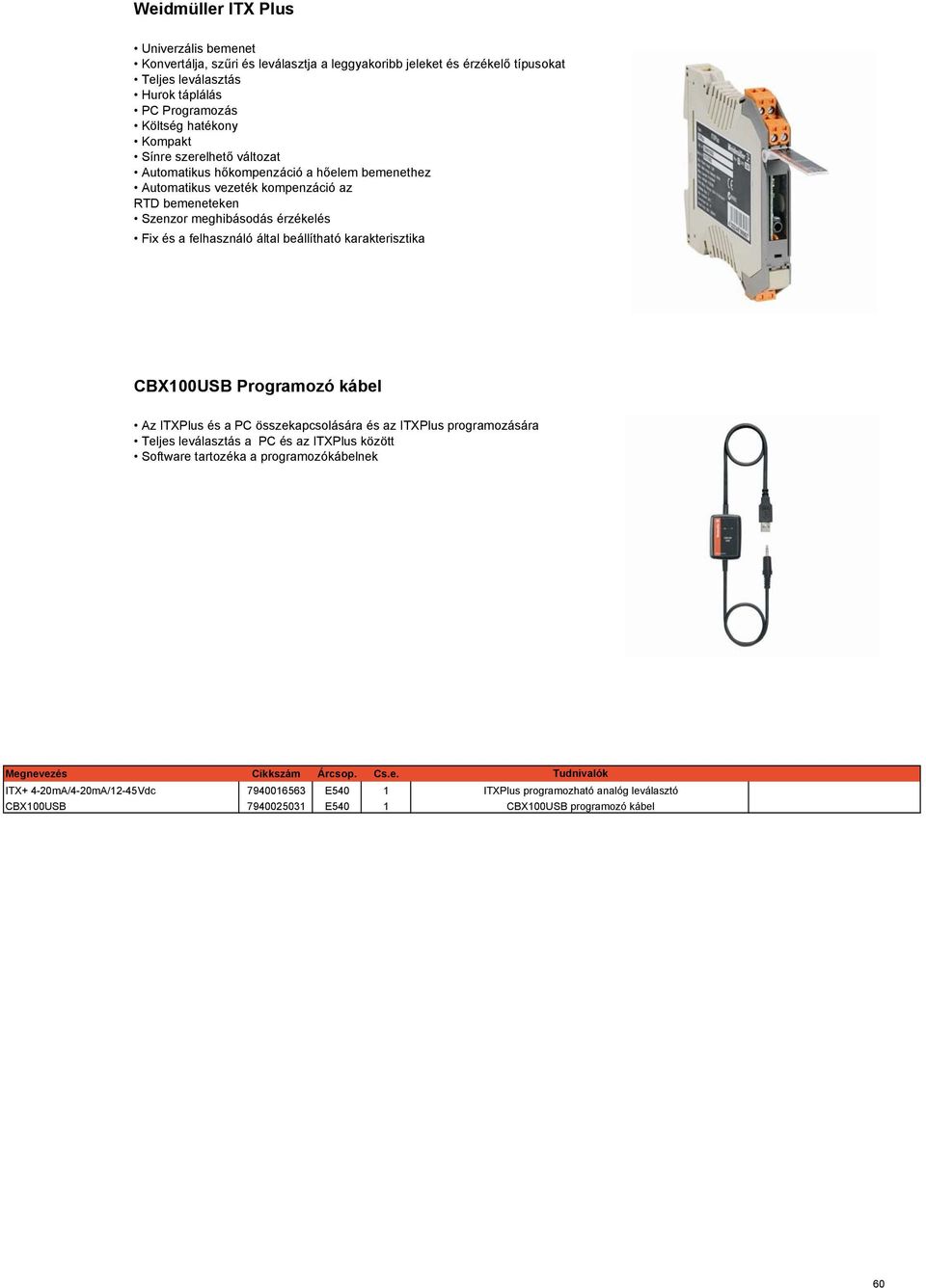

7 Weidmüller ITX Plus Univerzális bemenet Konvertálja, szűri és leválasztja a leggyakoribb jeleket és érzékelő típusokat Teljes leválasztás Hurok táplálás PC Programozás Költség hatékony Kompakt Sínre szerelhető változat Automatikus hőkompenzáció a hőelem bemenethez Automatikus vezeték kompenzáció az RTD bemeneteken Szenzor meghibásodás érzékelés Fix és a felhasználó által beállítható karakterisztika CBX100USB Programozó kábel Az ITXPlus és a PC összekapcsolására és az ITXPlus programozására Teljes leválasztás a PC és az ITXPlus között Software tartozéka a programozókábelnek Megnevezés Cikkszám Árcsop. Cs.e. ITX+ 4-20mA/4-20mA/12-45Vdc E540 1 CBX100USB E540 1 Tudnivalók ITXPlus programozható analóg leválasztó CBX100USB programozó kábel 60

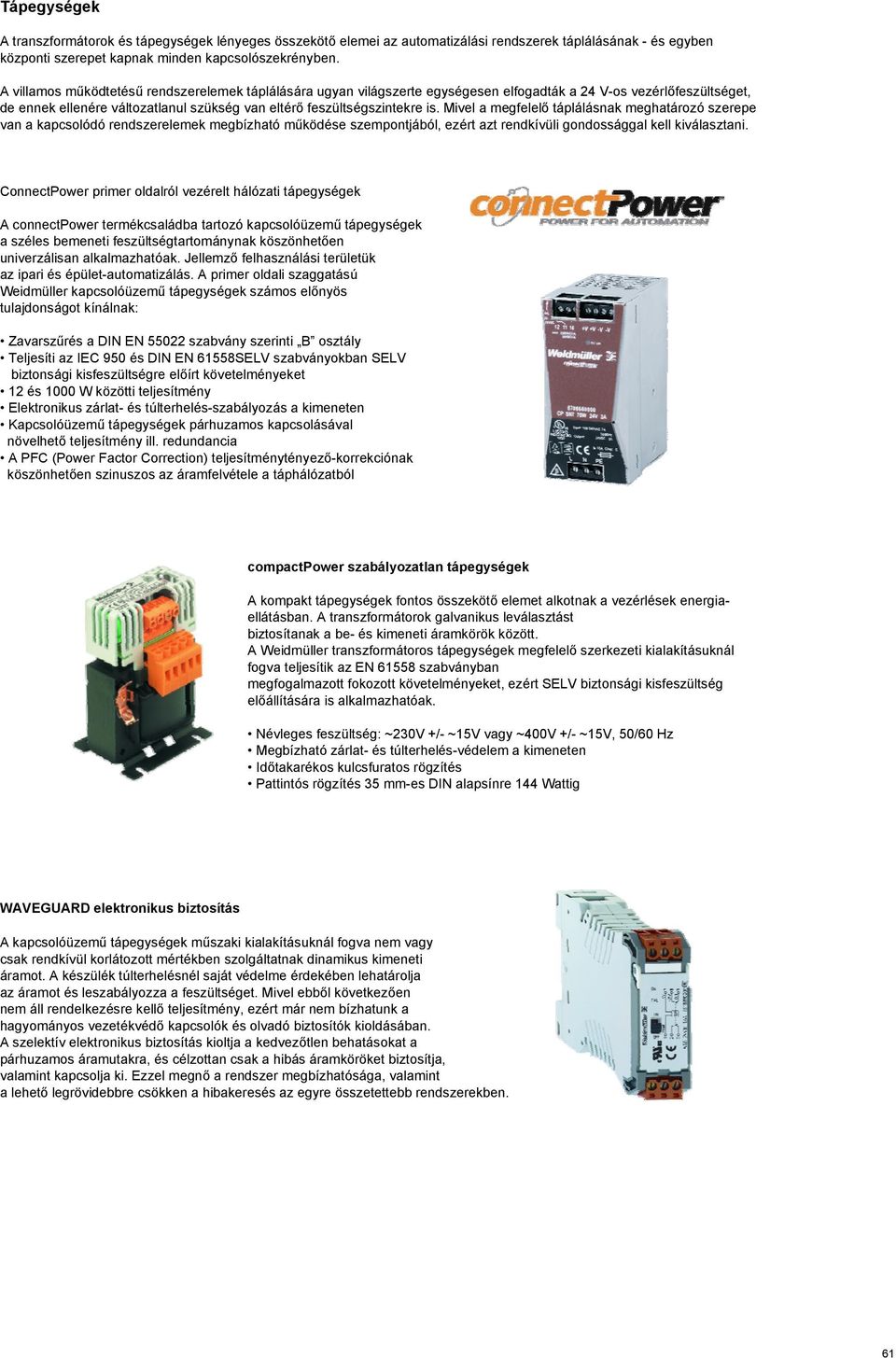

8 Tápegységek A transzformátorok és tápegységek lényeges összekötő elemei az automatizálási rendszerek táplálásának - és egyben központi szerepet kapnak minden kapcsolószekrényben. A villamos működtetésű rendszerelemek táplálására ugyan világszerte egységesen elfogadták a 24 V-os vezérlőfeszültséget, de ennek ellenére változatlanul szükség van eltérő feszültségszintekre is. Mivel a megfelelő táplálásnak meghatározó szerepe van a kapcsolódó rendszerelemek megbízható működése szempontjából, ezért azt rendkívüli gondossággal kell kiválasztani. ConnectPower primer oldalról vezérelt hálózati tápegységek A connectpower termékcsaládba tartozó kapcsolóüzemű tápegységek a széles bemeneti feszültségtartománynak köszönhetően univerzálisan alkalmazhatóak. Jellemző felhasználási területük az ipari és épület-automatizálás. A primer oldali szaggatású Weidmüller kapcsolóüzemű tápegységek számos előnyös tulajdonságot kínálnak: Zavarszűrés a DIN EN szabvány szerinti B osztály Teljesíti az IEC 950 és DIN EN 61558SELV szabványokban SELV biztonsági kisfeszültségre előírt követelményeket 12 és 1000 W közötti teljesítmény Elektronikus zárlat- és túlterhelés-szabályozás a kimeneten Kapcsolóüzemű tápegységek párhuzamos kapcsolásával növelhető teljesítmény ill. redundancia A PFC (Power Factor Correction) teljesítménytényező-korrekciónak köszönhetően szinuszos az áramfelvétele a táphálózatból compactpower szabályozatlan tápegységek A kompakt tápegységek fontos összekötő elemet alkotnak a vezérlések energiaellátásban. A transzformátorok galvanikus leválasztást biztosítanak a be- és kimeneti áramkörök között. A Weidmüller transzformátoros tápegységek megfelelő szerkezeti kialakításuknál fogva teljesítik az EN szabványban megfogalmazott fokozott követelményeket, ezért SELV biztonsági kisfeszültség előállítására is alkalmazhatóak. Névleges feszültség: ~230V +/- ~15V vagy ~400V +/- ~15V, 50/60 Hz Megbízható zárlat- és túlterhelés-védelem a kimeneten Időtakarékos kulcsfuratos rögzítés Pattintós rögzítés 35 mm-es DIN alapsínre 144 Wattig WAVEGUARD elektronikus biztosítás A kapcsolóüzemű tápegységek műszaki kialakításuknál fogva nem vagy csak rendkívül korlátozott mértékben szolgáltatnak dinamikus kimeneti áramot. A készülék túlterhelésnél saját védelme érdekében lehatárolja az áramot és leszabályozza a feszültséget. Mivel ebből következően nem áll rendelkezésre kellő teljesítmény, ezért már nem bízhatunk a hagyományos vezetékvédő kapcsolók és olvadó biztosítók kioldásában. A szelektív elektronikus biztosítás kioltja a kedvezőtlen behatásokat a párhuzamos áramutakra, és célzottan csak a hibás áramköröket biztosítja, valamint kapcsolja ki. Ezzel megnő a rendszer megbízhatósága, valamint a lehető legrövidebbre csökken a hibakeresés az egyre összetettebb rendszerekben. 61

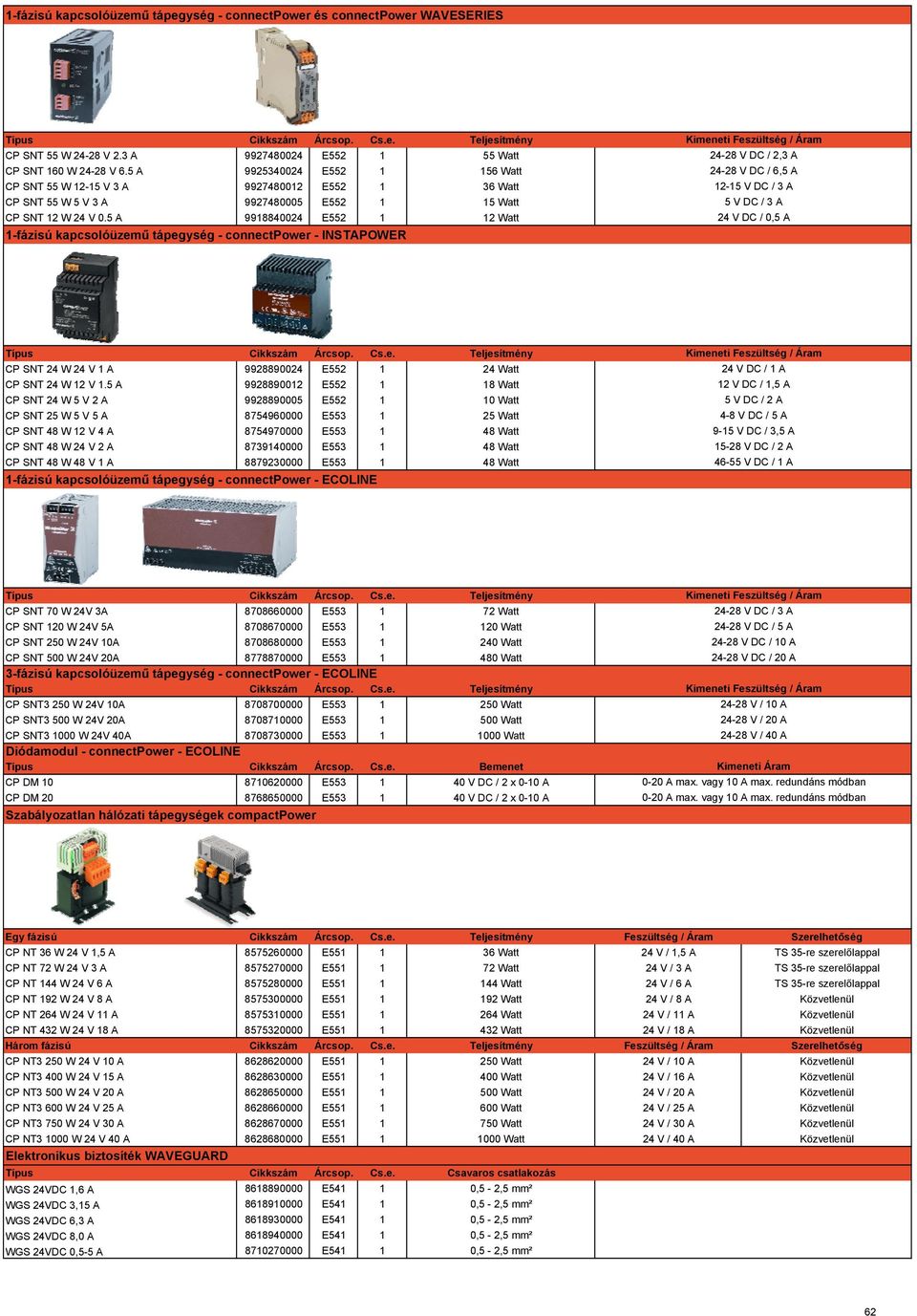

9 1-fázisú kapcsolóüzemű tápegység - connectpower és connectpower WAVESERIES Típus Cikkszám Árcsop. Cs.e. Teljesítmény CP SNT 55 W V 2.3 A E Watt CP SNT 160 W V 6.5 A E Watt CP SNT 55 W V 3 A E Watt CP SNT 55 W 5 V 3 A E Watt CP SNT 12 W 24 V 0.5 A E Watt 1-fázisú kapcsolóüzemű tápegység - connectpower - INSTAPOWER Kimeneti Feszültség / Áram V DC / 2,3 A V DC / 6,5 A V DC / 3 A 5 V DC / 3 A 24 V DC / 0,5 A Típus Cikkszám Árcsop. Cs.e. Teljesítmény CP SNT 24 W 24 V 1 A E Watt CP SNT 24 W 12 V 1.5 A E Watt CP SNT 24 W 5 V 2 A E Watt CP SNT 25 W 5 V 5 A E Watt CP SNT 48 W 12 V 4 A E Watt CP SNT 48 W 24 V 2 A E Watt CP SNT 48 W 48 V 1 A E Watt 1-fázisú kapcsolóüzemű tápegység - connectpower - ECOLINE Kimeneti Feszültség / Áram 24 V DC / 1 A 12 V DC / 1,5 A 5 V DC / 2 A 4-8 V DC / 5 A 9-15 V DC / 3,5 A V DC / 2 A V DC / 1 A Típus Cikkszám Árcsop. Cs.e. Teljesítmény CP SNT 70 W 24V 3A E Watt CP SNT 120 W 24V 5A E Watt CP SNT 250 W 24V 10A E Watt CP SNT 500 W 24V 20A E Watt 3-fázisú kapcsolóüzemű tápegység - connectpower - ECOLINE Típus Cikkszám Árcsop. Cs.e. Teljesítmény CP SNT3 250 W 24V 10A E Watt CP SNT3 500 W 24V 20A E Watt CP SNT W 24V 40A E Watt Diódamodul - connectpower - ECOLINE Típus Cikkszám Árcsop. Cs.e. Bemenet CP DM E V DC / 2 x 0-10 A CP DM E V DC / 2 x 0-10 A Szabályozatlan hálózati tápegységek compactpower Kimeneti Feszültség / Áram V DC / 3 A V DC / 5 A V DC / 10 A V DC / 20 A Kimeneti Feszültség / Áram V / 10 A V / 20 A V / 40 A Kimeneti Áram 0-20 A max. vagy 10 A max. redundáns módban 0-20 A max. vagy 10 A max. redundáns módban Egy fázisú Cikkszám Árcsop. Cs.e. Teljesítmény Feszültség / Áram Szerelhetőség CP NT 36 W 24 V 1,5 A E Watt 24 V / 1,5 A TS 35-re szerelőlappal CP NT 72 W 24 V 3 A E Watt 24 V / 3 A TS 35-re szerelőlappal CP NT 144 W 24 V 6 A E Watt 24 V / 6 A TS 35-re szerelőlappal CP NT 192 W 24 V 8 A E Watt 24 V / 8 A Közvetlenül CP NT 264 W 24 V 11 A E Watt 24 V / 11 A Közvetlenül CP NT 432 W 24 V 18 A E Watt 24 V / 18 A Közvetlenül Három fázisú Cikkszám Árcsop. Cs.e. Teljesítmény Feszültség / Áram Szerelhetőség CP NT3 250 W 24 V 10 A E Watt 24 V / 10 A Közvetlenül CP NT3 400 W 24 V 15 A E Watt 24 V / 16 A Közvetlenül CP NT3 500 W 24 V 20 A E Watt 24 V / 20 A Közvetlenül CP NT3 600 W 24 V 25 A E Watt 24 V / 25 A Közvetlenül CP NT3 750 W 24 V 30 A E Watt 24 V / 30 A Közvetlenül CP NT W 24 V 40 A E Watt 24 V / 40 A Közvetlenül Elektronikus biztosíték WAVEGUARD Típus Cikkszám Árcsop. Cs.e. Csavaros csatlakozás WGS 24VDC 1,6 A E ,5-2,5 mm² WGS 24VDC 3,15 A E ,5-2,5 mm² WGS 24VDC 6,3 A E ,5-2,5 mm² WGS 24VDC 8,0 A E ,5-2,5 mm² WGS 24VDC 0,5-5 A E ,5-2,5 mm² 62

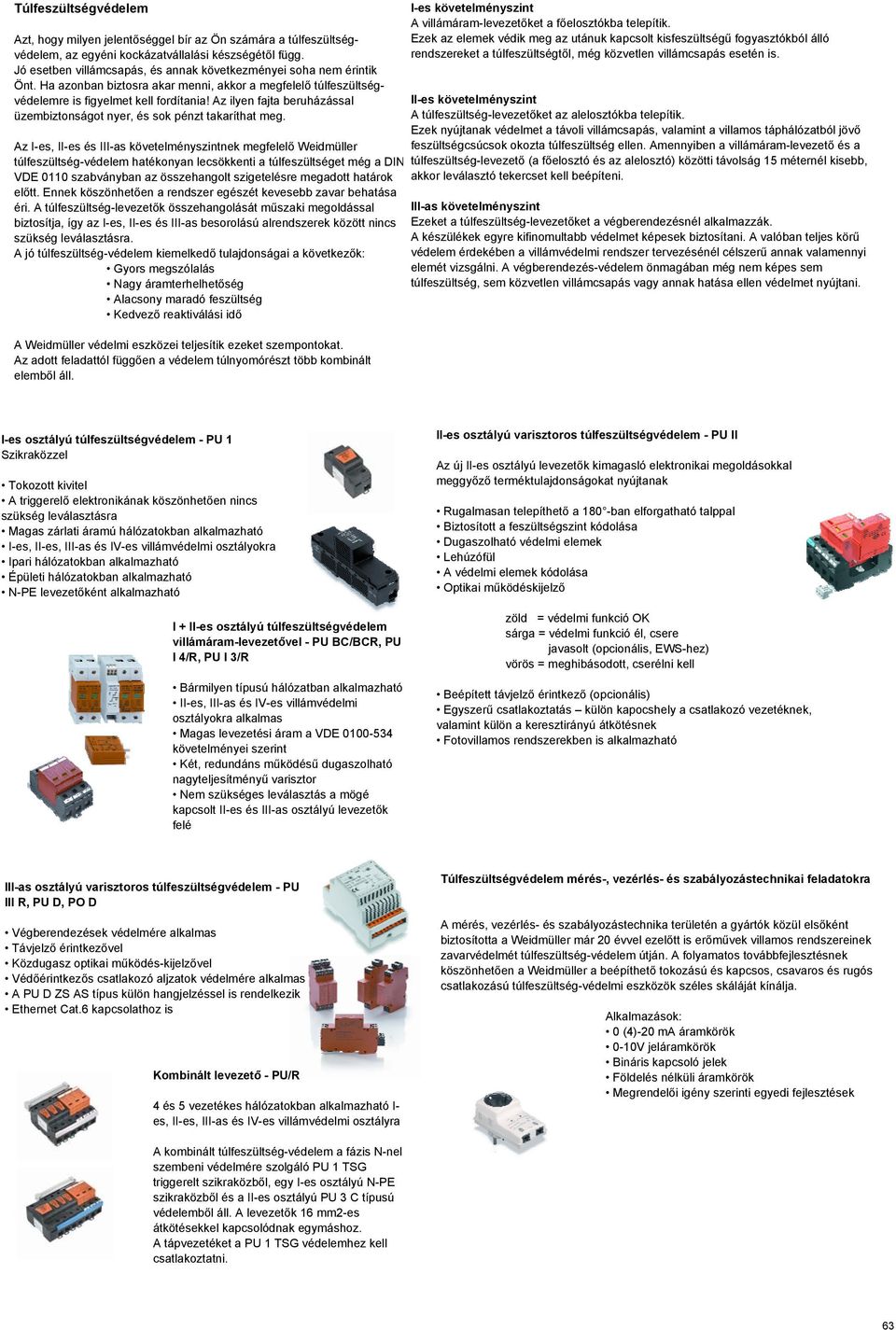

10 Túlfeszültségvédelem Azt, hogy milyen jelentőséggel bír az Ön számára a túlfeszültségvédelem, az egyéni kockázatvállalási készségétől függ. Jó esetben villámcsapás, és annak következményei soha nem érintik Önt. Ha azonban biztosra akar menni, akkor a megfelelő túlfeszültségvédelemre is figyelmet kell fordítania! Az ilyen fajta beruházással üzembiztonságot nyer, és sok pénzt takaríthat meg. Az I-es, II-es és III-as követelményszintnek megfelelő Weidmüller túlfeszültség-védelem hatékonyan lecsökkenti a túlfeszültséget még a DIN VDE 0110 szabványban az összehangolt szigetelésre megadott határok előtt. Ennek köszönhetően a rendszer egészét kevesebb zavar behatása éri. A túlfeszültség-levezetők összehangolását műszaki megoldással biztosítja, így az I-es, II-es és III-as besorolású alrendszerek között nincs szükség leválasztásra. A jó túlfeszültség-védelem kiemelkedő tulajdonságai a következők: Gyors megszólalás Nagy áramterhelhetőség Alacsony maradó feszültség Kedvező reaktiválási idő A Weidmüller védelmi eszközei teljesítik ezeket szempontokat. Az adott feladattól függően a védelem túlnyomórészt több kombinált elemből áll. I-es követelményszint A villámáram-levezetőket a főelosztókba telepítik. Ezek az elemek védik meg az utánuk kapcsolt kisfeszültségű fogyasztókból álló rendszereket a túlfeszültségtől, még közvetlen villámcsapás esetén is. II-es követelményszint A túlfeszültség-levezetőket az alelosztókba telepítik. Ezek nyújtanak védelmet a távoli villámcsapás, valamint a villamos táphálózatból jövő feszültségcsúcsok okozta túlfeszültség ellen. Amennyiben a villámáram-levezető és a túlfeszültség-levezető (a főelosztó és az alelosztó) közötti távolság 15 méternél kisebb, akkor leválasztó tekercset kell beépíteni. III-as követelményszint Ezeket a túlfeszültség-levezetőket a végberendezésnél alkalmazzák. A készülékek egyre kifinomultabb védelmet képesek biztosítani. A valóban teljes körű védelem érdekében a villámvédelmi rendszer tervezésénél célszerű annak valamennyi elemét vizsgálni. A végberendezés-védelem önmagában még nem képes sem túlfeszültség, sem közvetlen villámcsapás vagy annak hatása ellen védelmet nyújtani. I-es osztályú túlfeszültségvédelem - PU 1 Szikraközzel Tokozott kivitel A triggerelő elektronikának köszönhetően nincs szükség leválasztásra Magas zárlati áramú hálózatokban alkalmazható I-es, II-es, III-as és IV-es villámvédelmi osztályokra Ipari hálózatokban alkalmazható Épületi hálózatokban alkalmazható N-PE levezetőként alkalmazható I + II-es osztályú túlfeszültségvédelem villámáram-levezetővel - PU BC/BCR, PU I 4/R, PU I 3/R Bármilyen típusú hálózatban alkalmazható II-es, III-as és IV-es villámvédelmi osztályokra alkalmas Magas levezetési áram a VDE követelményei szerint Két, redundáns működésű dugaszolható nagyteljesítményű varisztor Nem szükséges leválasztás a mögé kapcsolt II-es és III-as osztályú levezetők felé II-es osztályú varisztoros túlfeszültségvédelem - PU II Az új II-es osztályú levezetők kimagasló elektronikai megoldásokkal meggyőző terméktulajdonságokat nyújtanak Rugalmasan telepíthető a 180 -ban elforgatható talppal Biztosított a feszültségszint kódolása Dugaszolható védelmi elemek Lehúzófül A védelmi elemek kódolása Optikai működéskijelző zöld = védelmi funkció OK sárga = védelmi funkció él, csere javasolt (opcionális, EWS-hez) vörös = meghibásodott, cserélni kell Beépített távjelző érintkező (opcionális) Egyszerű csatlakoztatás külön kapocshely a csatlakozó vezetéknek, valamint külön a keresztirányú átkötésnek Fotovillamos rendszerekben is alkalmazható III-as osztályú varisztoros túlfeszültségvédelem - PU III R, PU D, PO D Végberendezések védelmére alkalmas Távjelző érintkezővel Közdugasz optikai működés-kijelzővel Védőérintkezős csatlakozó aljzatok védelmére alkalmas A PU D ZS AS típus külön hangjelzéssel is rendelkezik Ethernet Cat.6 kapcsolathoz is Kombinált levezető - PU/R 4 és 5 vezetékes hálózatokban alkalmazható I- es, II-es, III-as és IV-es villámvédelmi osztályra Túlfeszültségvédelem mérés-, vezérlés- és szabályozástechnikai feladatokra A mérés, vezérlés- és szabályozástechnika területén a gyártók közül elsőként biztosította a Weidmüller már 20 évvel ezelőtt is erőművek villamos rendszereinek zavarvédelmét túlfeszültség-védelem útján. A folyamatos továbbfejlesztésnek köszönhetően a Weidmüller a beépíthető tokozású és kapcsos, csavaros és rugós csatlakozású túlfeszültség-védelmi eszközök széles skáláját kínálja. Alkalmazások: 0 (4)-20 ma áramkörök 0-10V jeláramkörök Bináris kapcsoló jelek Földelés nélküli áramkörök Megrendelői igény szerinti egyedi fejlesztések A kombinált túlfeszültség-védelem a fázis N-nel szembeni védelmére szolgáló PU 1 TSG triggerelt szikraközből, egy I-es osztályú N-PE szikraközből és a II-es osztályú PU 3 C típusú védelemből áll. A levezetők 16 mm2-es átkötésekkel kapcsolódnak egymáshoz. A tápvezetéket a PU 1 TSG védelemhez kell csatlakoztatni. 63

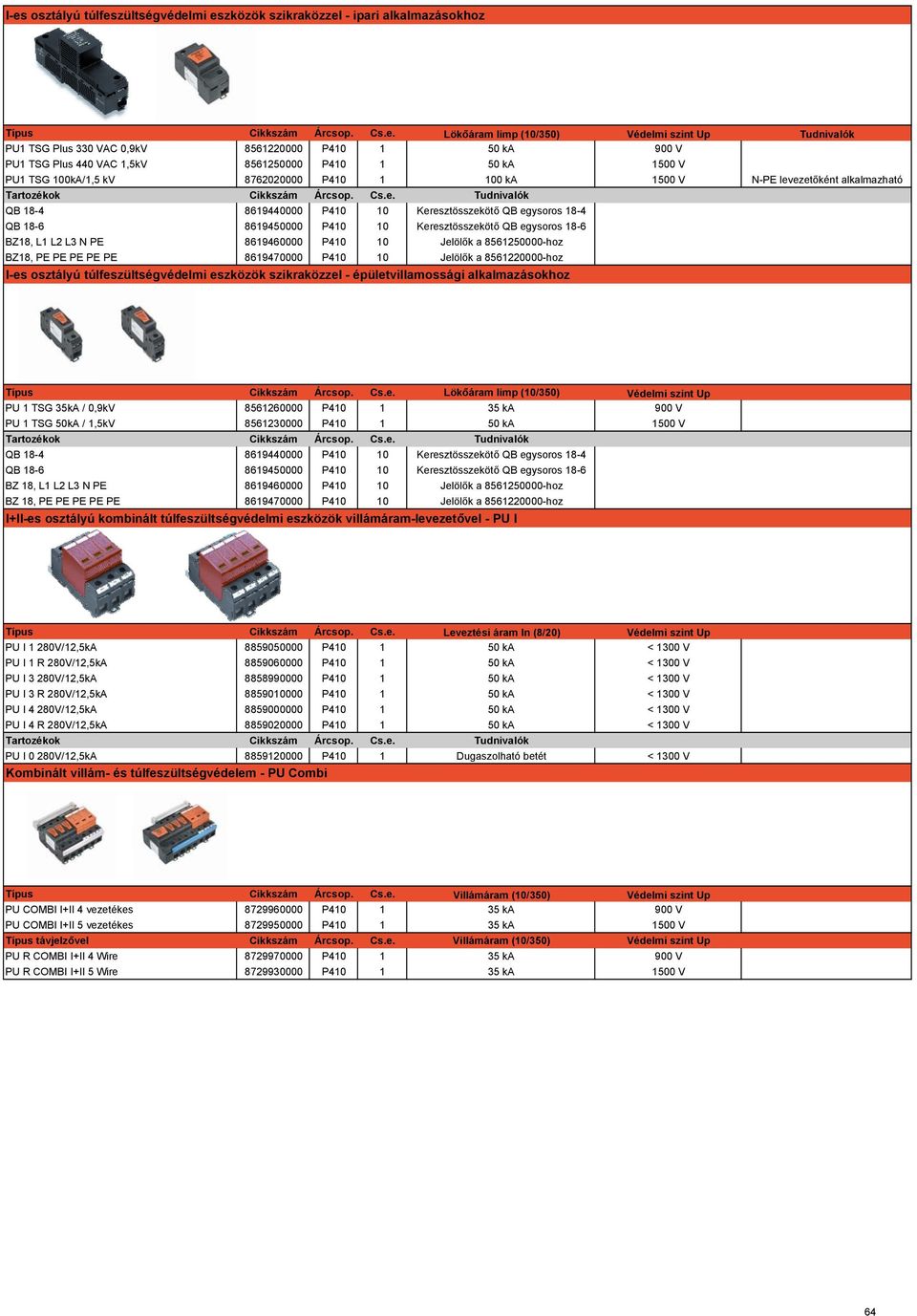

11 I-es osztályú túlfeszültségvédelmi eszközök szikraközzel - ipari alkalmazásokhoz Típus Cikkszám Árcsop. Cs.e. Lökőáram Iimp (10/350) Védelmi szint Up Tudnivalók PU1 TSG Plus 330 VAC 0,9kV P ka 900 V PU1 TSG Plus 440 VAC 1,5kV P ka 1500 V PU1 TSG 100kA/1,5 kv P ka 1500 V N-PE levezetőként alkalmazható Tartozékok Cikkszám Árcsop. Cs.e. Tudnivalók QB P Keresztösszekötő QB egysoros 18-4 QB P Keresztösszekötő QB egysoros 18-6 BZ18, L1 L2 L3 N PE P Jelölők a hoz BZ18, PE PE PE PE PE P Jelölők a hoz I-es osztályú túlfeszültségvédelmi eszközök szikraközzel - épületvillamossági alkalmazásokhoz Típus Cikkszám Árcsop. Cs.e. Lökőáram Iimp (10/350) Védelmi szint Up PU 1 TSG 35kA / 0,9kV P ka 900 V PU 1 TSG 50kA / 1,5kV P ka 1500 V Tartozékok Cikkszám Árcsop. Cs.e. Tudnivalók QB P Keresztösszekötő QB egysoros 18-4 QB P Keresztösszekötő QB egysoros 18-6 BZ 18, L1 L2 L3 N PE P Jelölők a hoz BZ 18, PE PE PE PE PE P Jelölők a hoz I+II-es osztályú kombinált túlfeszültségvédelmi eszközök villámáram-levezetővel - PU I Típus Cikkszám Árcsop. Cs.e. Leveztési áram In (8/20) Védelmi szint Up PU I 1 280V/12,5kA P ka < 1300 V PU I 1 R 280V/12,5kA P ka < 1300 V PU I 3 280V/12,5kA P ka < 1300 V PU I 3 R 280V/12,5kA P ka < 1300 V PU I 4 280V/12,5kA P ka < 1300 V PU I 4 R 280V/12,5kA P ka < 1300 V Tartozékok Cikkszám Árcsop. Cs.e. Tudnivalók PU I 0 280V/12,5kA P410 1 Dugaszolható betét < 1300 V Kombinált villám- és túlfeszültségvédelem - PU Combi Típus Cikkszám Árcsop. Cs.e. Villámáram (10/350) Védelmi szint Up PU COMBI I+II 4 vezetékes P ka 900 V PU COMBI I+II 5 vezetékes P ka 1500 V Típus távjelzővel Cikkszám Árcsop. Cs.e. Villámáram (10/350) Védelmi szint Up PU R COMBI I+II 4 Wire P ka 900 V PU R COMBI I+II 5 Wire P ka 1500 V 64

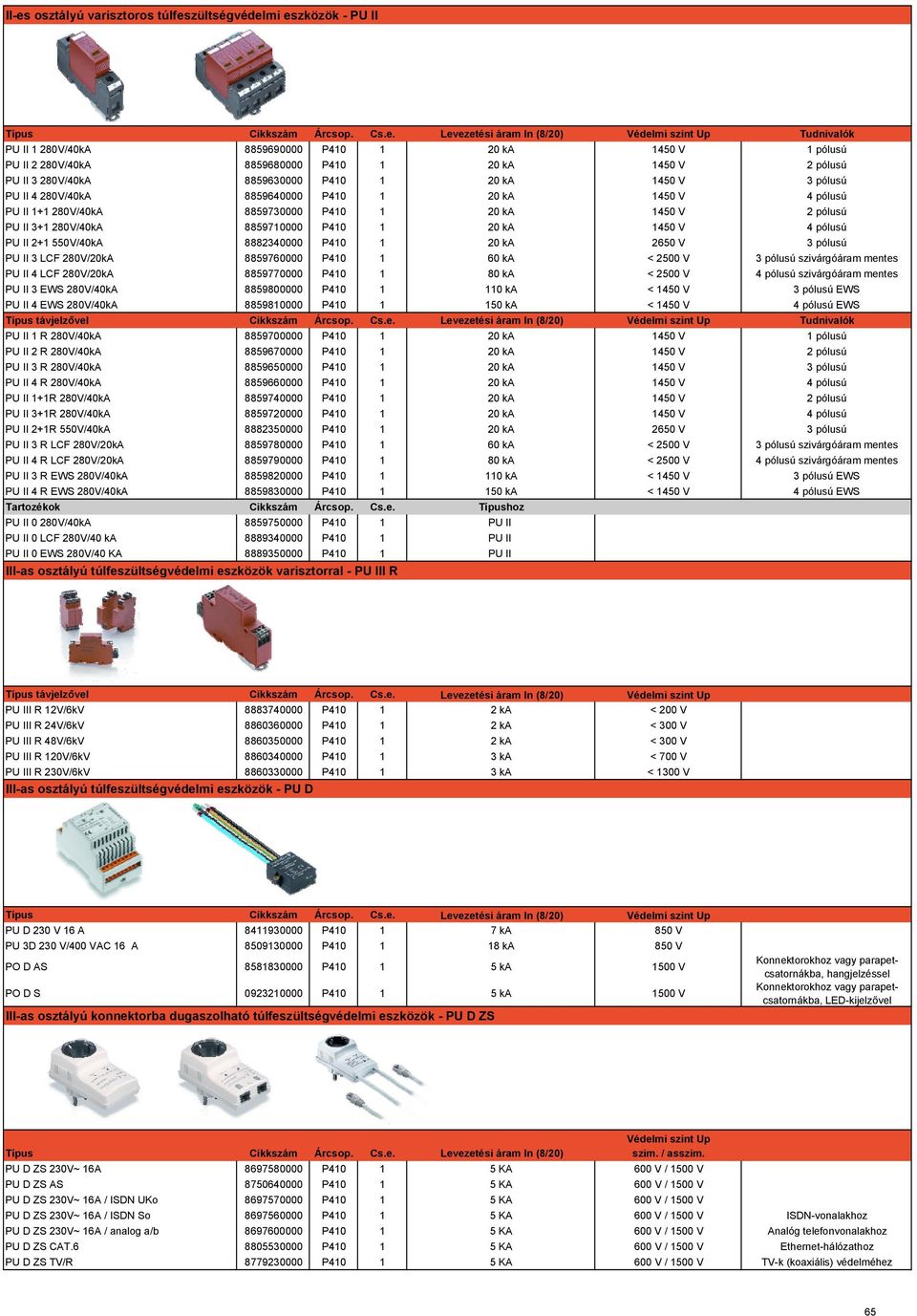

12 II-es osztályú varisztoros túlfeszültségvédelmi eszközök - PU II Típus Cikkszám Árcsop. Cs.e. Levezetési áram In (8/20) Védelmi szint Up Tudnivalók PU II 1 280V/40kA P ka 1450 V 1 pólusú PU II 2 280V/40kA P ka 1450 V 2 pólusú PU II 3 280V/40kA P ka 1450 V 3 pólusú PU II 4 280V/40kA P ka 1450 V 4 pólusú PU II V/40kA P ka 1450 V 2 pólusú PU II V/40kA P ka 1450 V 4 pólusú PU II V/40kA P ka 2650 V 3 pólusú PU II 3 LCF 280V/20kA P ka < 2500 V 3 pólusú szivárgóáram mentes PU II 4 LCF 280V/20kA P ka < 2500 V 4 pólusú szivárgóáram mentes PU II 3 EWS 280V/40kA P ka < 1450 V 3 pólusú EWS PU II 4 EWS 280V/40kA P ka < 1450 V 4 pólusú EWS Típus távjelzővel Cikkszám Árcsop. Cs.e. Levezetési áram In (8/20) Védelmi szint Up Tudnivalók PU II 1 R 280V/40kA P ka 1450 V 1 pólusú PU II 2 R 280V/40kA P ka 1450 V 2 pólusú PU II 3 R 280V/40kA P ka 1450 V 3 pólusú PU II 4 R 280V/40kA P ka 1450 V 4 pólusú PU II 1+1R 280V/40kA P ka 1450 V 2 pólusú PU II 3+1R 280V/40kA P ka 1450 V 4 pólusú PU II 2+1R 550V/40kA P ka 2650 V 3 pólusú PU II 3 R LCF 280V/20kA P ka < 2500 V 3 pólusú szivárgóáram mentes PU II 4 R LCF 280V/20kA P ka < 2500 V 4 pólusú szivárgóáram mentes PU II 3 R EWS 280V/40kA P ka < 1450 V 3 pólusú EWS PU II 4 R EWS 280V/40kA P ka < 1450 V 4 pólusú EWS Tartozékok Cikkszám Árcsop. Cs.e. Típushoz PU II 0 280V/40kA P410 1 PU II PU II 0 LCF 280V/40 ka P410 1 PU II PU II 0 EWS 280V/40 KA P410 1 PU II III-as osztályú túlfeszültségvédelmi eszközök varisztorral - PU III R Típus távjelzővel Cikkszám Árcsop. Cs.e. Levezetési áram In (8/20) Védelmi szint Up PU III R 12V/6kV P ka < 200 V PU III R 24V/6kV P ka < 300 V PU III R 48V/6kV P ka < 300 V PU III R 120V/6kV P ka < 700 V PU III R 230V/6kV P ka < 1300 V III-as osztályú túlfeszültségvédelmi eszközök - PU D Típus Cikkszám Árcsop. Cs.e. Levezetési áram In (8/20) Védelmi szint Up PU D 230 V 16 A P ka 850 V PU 3D 230 V/400 VAC 16 A P ka 850 V PO D AS P ka 1500 V PO D S P ka 1500 V III-as osztályú konnektorba dugaszolható túlfeszültségvédelmi eszközök - PU D ZS Konnektorokhoz vagy parapetcsatornákba, hangjelzéssel Konnektorokhoz vagy parapetcsatornákba, LED-kijelzővel Védelmi szint Up Típus Cikkszám Árcsop. Cs.e. Levezetési áram In (8/20) szim. / asszim. PU D ZS 230V~ 16A P KA 600 V / 1500 V PU D ZS AS P KA 600 V / 1500 V PU D ZS 230V~ 16A / ISDN UKo P KA 600 V / 1500 V PU D ZS 230V~ 16A / ISDN So P KA 600 V / 1500 V ISDN-vonalakhoz PU D ZS 230V~ 16A / analog a/b P KA 600 V / 1500 V Analóg telefonvonalakhoz PU D ZS CAT P KA 600 V / 1500 V Ethernet-hálózathoz PU D ZS TV/R P KA 600 V / 1500 V TV-k (koaxiális) védelméhez 65

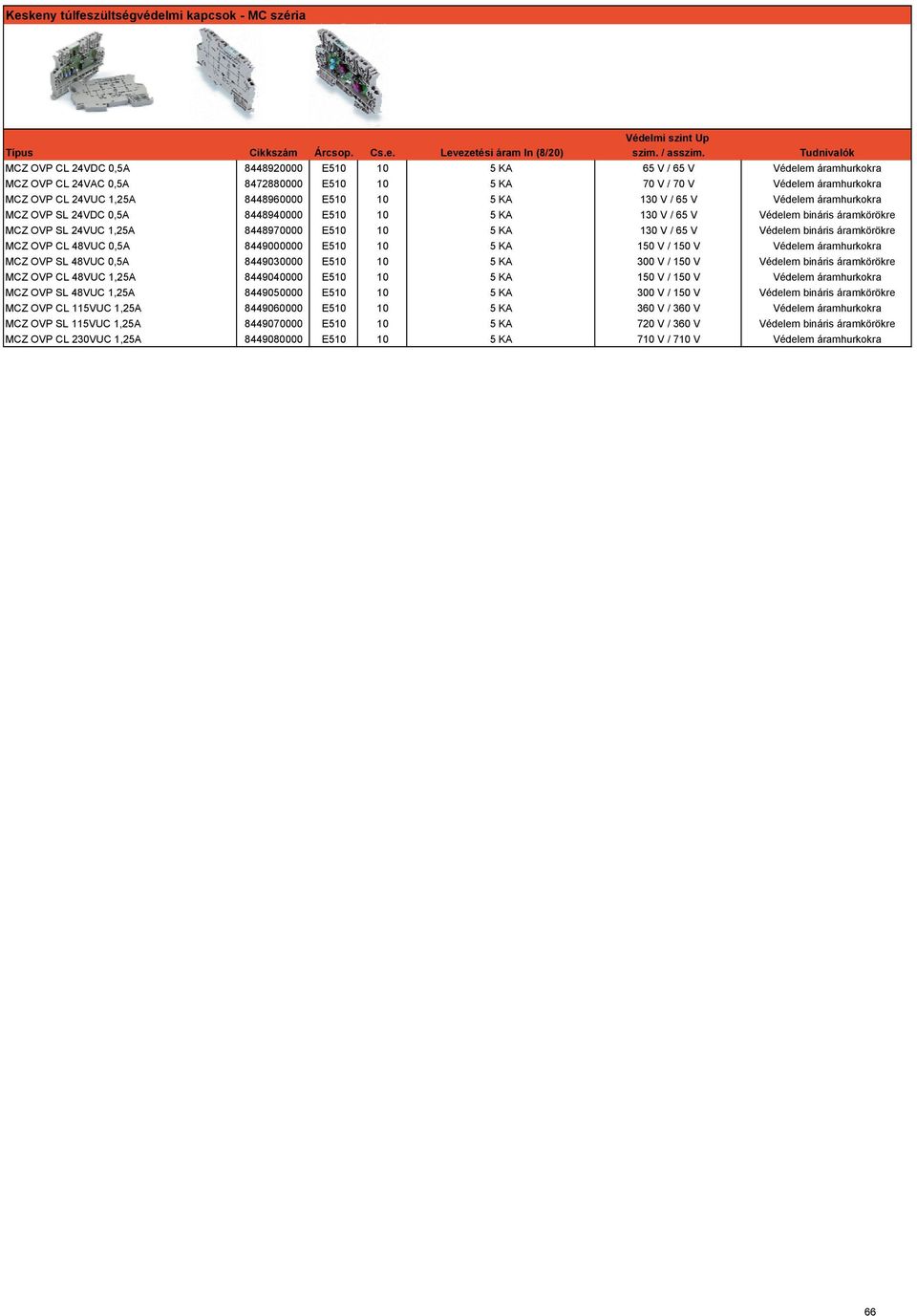

13 Keskeny túlfeszültségvédelmi kapcsok - MC széria Védelmi szint Up Típus Cikkszám Árcsop. Cs.e. Levezetési áram In (8/20) szim. / asszim. Tudnivalók MCZ OVP CL 24VDC 0,5A E KA 65 V / 65 V Védelem áramhurkokra MCZ OVP CL 24VAC 0,5A E KA 70 V / 70 V Védelem áramhurkokra MCZ OVP CL 24VUC 1,25A E KA 130 V / 65 V Védelem áramhurkokra MCZ OVP SL 24VDC 0,5A E KA 130 V / 65 V Védelem bináris áramkörökre MCZ OVP SL 24VUC 1,25A E KA 130 V / 65 V Védelem bináris áramkörökre MCZ OVP CL 48VUC 0,5A E KA 150 V / 150 V Védelem áramhurkokra MCZ OVP SL 48VUC 0,5A E KA 300 V / 150 V Védelem bináris áramkörökre MCZ OVP CL 48VUC 1,25A E KA 150 V / 150 V Védelem áramhurkokra MCZ OVP SL 48VUC 1,25A E KA 300 V / 150 V Védelem bináris áramkörökre MCZ OVP CL 115VUC 1,25A E KA 360 V / 360 V Védelem áramhurkokra MCZ OVP SL 115VUC 1,25A E KA 720 V / 360 V Védelem bináris áramkörökre MCZ OVP CL 230VUC 1,25A E KA 710 V / 710 V Védelem áramhurkokra 66
