len RPO DS 24/2013

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "len RPO DS www.kiwa.sk 24/2013"

Átírás

1 ELOSZTÓK TÚLFESZÜLTSÉGVÉDELEM RPO D, RPO DS 3. szintű túlfeszültség védelemként használatos ( T3, finom védelem) a túlfeszültségvédelem 3 fokozatú koncepciója szerint Csökkenti az alacsonyfeszültségű táphálózatban az indukciós és a kapcsolási folyamatok okozta túlfeszültséget és korlátolja a túlfeszültségi hullám energiáját Szerelése 35 mm DIN sínre Védelem az átlós és a hosszangti túlfeszültség (L/N, L/PE, N/PE) ellen A védelmi hatást varisztoral kombinált szikraköz biztositja Üzemi állapot optikai és távjkielzése SPD 3 típus MÉRETEK BEKÖTÉSI ÁBRA len RPO DS MUSZAKI ADATOK 24/ V AC 115 V AC 48 V AC/DC 24 V AC/DC Maximális munkafeszültség U c 280 V AC 115 V AC 48 V AC/DC 24 V AC/DC Névleges feszültség U n 230 V AC 115 V AC 48 V AC/DC 24 V AC/DC Névleges terhelési áram (8/20) I L 16 A 16 A 16 A 16 A Névleges lökőáram (8/20) I n 2,5 ka 2,5 ka 2,5 ka 1 ka Maximális lökőáram (8/20) I max 5 ka 5 ka 5 ka 2 ka Kombinált Lökőfeszütség U oc 4 kv 4 kv 4 kv 4 kv Túlfeszültségvédelmi szint I max L(N)/PE U P 1,5 kv 0,8 kv 1,1 kv 0,8 kv L/N U P 1,2 kv 0,7 kv 0,4 kv 0,2 kv L/N < 25 ns L(N)/PE < 100 ns Táphálózat feltételezett rövidzárlati árama I p 6 ka ef Biztositás biztositék 16 A lekapcsolási karakterisztika B, C, D TOZ (hőlekapcsoló) állapotjelző Szerelés DIN listára TIPUS TERMÉKMEGHATÁROZÁS Megrend. sz. 230 V AC 115 V AC 48 V AC/DC 24 V AC/DC RPO D RPO DS zöld (OK) 35 x 7,5 mm 27

2 ELOSZTÓSZEKRÉNYEK VF SZŰRŐS TÚLFESZÜLTSÉGVÉDELEM RPO D F 6, RPO D F 16, RPO D F 6L, RPO D F 16L a RPOD F 16LI 3. szintű túlfeszültség védelemként használatos ( T3, finom védelem) a túlfeszültségvédelem 3 fokozatú koncepciója szerint Csökkenti az alacsonyfeszültségű táphálózatban az indukciós és a kapcsolási folyamatok okozta túlfeszültséget és korlátolja a túlfeszültségi hullám energiáját Kiküszöböli a magasfrekvenciájú meghibásodások terjedését Szerelése 35 mm DIN sínre Védelem az átlós és a hosszangti túlfeszültség (L/N, L/PE, N/PE) ellen A védelmi hatást varisztoral kombinált szikraköz biztositja Beépitett magasfrekvenciájú szűrő Üzemi állapot optikai és távjelzése MÉRETEK BEKÖTÉSI RAJZOK IN OUT RPOD F 6 RPOD F 16 RPOD R F 6 RPOD R F 16 RPOD F 6L RPOD F 16L RPOD R F 6L RPOD R F 16L RPOD F 16LI 28

3 MŰSZAKI JELLEMZŐK RPOD F 6 RPOD R F 6 RPOD F 16 RPOD R F 16 RPOD F 6L RPOD R F 6L RPOD F 16L RPOD R F 16L RPOD F 16LI SPD 3 típus Névleges feszültség U n 230 V AC 230 V AC 230 V AC 230 V AC 230 V AC Névleges terhelési áram I L 6 A 16 A 6 A 16 A 16 A Maximális üzemi feszültség U c 255 V AC 255 V AC 255 V AC 255 V AC 255 V AC Kombinált lökőfeszültség U oc 4 kv 4 kv 4 kv 4 kv 4 kv Túlfeszültségvédelmi szint U P L/N 0,9 kv 0,9 kv 1,2 kv 1,2 kv 1,2 kv N/PE 1,2 kv 1,2 kv 1,2 kv 1,2 kv 1,2 kv L/PE 1,5 kv 1,5 kv 1,5 kv 1,5 kv 1,5 kv Rekacióidő L/N <25 ns <25 ns <25 ns <25 ns <25 ns L/PE, N/PE <100 ns <100 ns <100 ns <100 ns <100 ns Maradékáram I PE <1 ma <1 ma <1 ma <1 ma <1 ma Előbiztositás (biztositék gg/ megszakító B, C, D) 6 A 16 A 6 A 16 A 16 A Tápforrás feltételezett rövidzárlatos 6 ka árama I ef 6 ka ef 6 ka ef 6 ka ef 6 ka ef P Szűrő csillapitása szimm.: 0,8 30 MHz >40 db >40 db >40 db >40 db >40 db Szűrő csillapitás nem szimm.: 3 30 MHz >40 db >40 db >40 db >40 db >40 db Bekötési vezetők keresztmetszete 0,5 2,5 mm 2 0,5 2,5 mm 2 0,5 2,5 mm 2 0,5 2,5 mm 2 0,5 2,5 mm /2013 Kapcsolási jelző kontaktus TERMÉKMEGHATÁROZÁS max. 250VAC 3 ma A max. 250VAC 3 ma A max. 250VAC 3 ma A Védettség IP 20 TOZ (hőlekapcsoló) állapotjelző zöld (OK) Méretek 90 x 60 x 36 mm Szerelés profilos DIN sínre Osztályozás STN EN /A11 IEC VDE RPOD R F 6 Megrend. szám RPOD F RPOD R F RPOD F RPOD R F x 7,5 mm típus 3 T3 osztály III osztály D max. 250VAC 3 ma A L kilépési port túfeszültségvédelem nélkül LI TOZ hőlekapcsoló egyidejűleg lekapcsolja a kilépési port feszültségét is (fázisvezető) Névleges terhelési áram I L F magasfeszültségű szűrő R távjelzés PO típus Megrend. szám RPOD F 16L RPOD R F 16L RPOD F 6L RPOD R F 6L Megrend. szám RPOD F 16LI

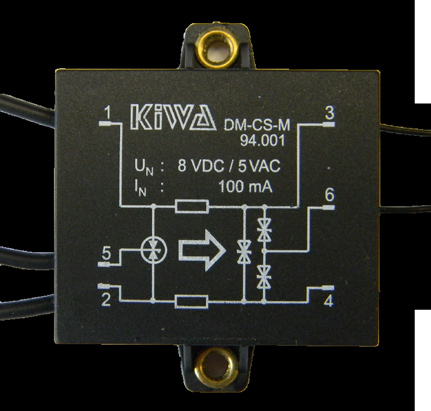

4 MaR TÚLFESZÜLTSÉGVÉDELEM A mérés és szabályozás rendszereiben alkalmazott, adatmebenetek védelmére, amelyek általában igen érzékenyek túlfeszültség okozta károsodásra alkazmazhatók a DM (mérés és szabályozás) és DN (táplálás) túlfeszültségvédelmek. Ezen túlfeszültségvédelmek jellemzői: magas levezetőképesség, egészen 20kA (8/20) ig tipus szerint, túlfeszültség csillapitásának magas hatékonysága, egyszerű telelpítés, hosszú élettartam; Három alapkivitel áll rendelkezésre: R elosztószekrényes kivitel DIN sínre M modul kivitel MÉRETEK DMxxM DMxxxR DNxxxR BEKÖTÉSI RAJZOK A CS, CC védelmek kétfokozatúak, a fokozatok elválasztását indukciómentes ellenállások biztosítják. Az analóg 3 MHz frekvenciáig terjedő hálózatok és az 1,5 MBit/sig terjedő átviteli sebességgel rendelkező digitális áramkörök védelmére szolgál. Levezetőképességük eléri a 10 ka (8/20) értéket. A háromfokozatú BS, BA védelmek fokozatai elválasztását fojtótekercsek biztosítják. Az alacsonyfrekvenciájú analóg jelek, az áramhurkok (0/4 20 ma) és a kétállapotú (ONOFF) jelek védelmére használatosak. Az átmeneti ellenállás alacsony értékeinek köszönhetően az AC, DC tápvezeték hálózatok védelmére is alkalmasak. BA CS BS BA1 CC BST BAT 30

5 MŰSZAKI JELLEMZŐK Bekötési rajz: BS, BST MaR Névleges feszültség U n 8 V DC 12 V DC 16 V DC 24 V DC 48 V DC Maximális üzemi feszültség U c 9 V DC 15 V DC 18,4 V DC 27,6 V DC 55,2 V DC Névleges terhelési áram I L 1 A 100 ma Névleges lökőáram (8/20) I n 10 ka Maximális lökőáram (8/20) I max 20 ka Védelmi szint I max U p vezeték / vezeték 15 V 30 V 40 V 50 V 92 V Vezeték / jelföld 80 V 110 V 120 V 260 V 480 V Vezeték / vezeték Vezeték / jelföld 25 ns 25 ns 25 ns 25 ns 25 ns Küszöbfrekvencia f o 70 khz 100 khz Sorimpedancia / vezeték L, R max. 250 µh / max. 2 Ω max. 150 µh / max. 1 Ω Üzemi hőmérséklet 25 o C o C Csatlakozás bemenet/kimenet: cstlakozó 0,5 2,5 mm 2 vezetékhez Bekötési rajz: CS, CC Névleges feszültség U n 8 V DC / 5 V AC 12 V DC / 8 V AC 16 V DC / 11 V AC 24 V DC / 17 V AC 48 V DC / 34 V AC 24/2013 Maximális üzemi feszültség U c 9 V DC/5,75 V AC 15 V DC/9 V AC 18,4 V DC/12,65 V AC 27,6 V DC / 19,55 V AC 55,2 V DC/39,1 V AC Névleges terhelési feszültség I L 100 ma Névleges lökőáram (8/20) I n 5 ka Maximális lökőáram (8/20) I max 10 ka Védelmi szint I max U p vezeték / vezeték 15 V 23 V 45 V 36 V 72 V Vezeték / jelföld 15 V 23 V 25 V 36 V 72 V Feszültségvédelmi szint 1 kv/µs U sp Vezeték / véd. föld 450 V vezeték / vezeték vezeték / jelföld vezeték (jel föld) / véd.föld 100 ns Küszöb frekvencia / átviteli sebesség f o 3 MHz / 1,5 MBit/s Hosszanti impedancia / vezeték R L max. 10 Ω Üzemi hőmérséklet 25 o C o C Csatlalkozás Rkivitelezés bemenet/kimenet: csatlakozó 0,5 2,5 mm 2 vezetékhez Mkivitelezés bemenet: 0,5 mm 2, 100 mm hosszú huzal kimenet: 0,2 mm 2, 100 mm hosszú huzal 31

6 Bekötési rajz: BA, BA1, BAT Névleges feszültség U n 8 V DC 12 V DC 16 V DC 24 V DC 48 V DC Maximális üzemi feszültség U c 9 V DC 15 V DC 18,4 V DC 27,6 V DC 55,2 V DC Névleges terhelési feszültség I L 1 A 100 ma Névleges lökőáram (8/20) I n 10 ka Maximális lökőáram (8/20) I max 20 ka Védelmi szint I max U p vezeték / jel föld 13 V 19 V 21 V 33 V 72 V vezeték / vezeték 26 V 38 V 42 V 66 V 144 V vezeték / jelföld Küszöbfrekvencia f o 70 khz 100 khz Sormipedancia / vezeték L, R max. 250 µh / max. 2 Ω max. 150 µh / max. 1 Ω Üzemi hőmérséklet 25 o C o C Csatlakozás bemenet/kimenet: csatlakozó 0,5 2,5 mm 2 vezetékhez TERMÉK JELLEMZÉS D / névleges feszültség (V DC) Kivitelezés: R 35 mmes DIN sínre (eloszószekrényes) vagy M modulos termék tulajdonságai a bekötési rajz alapján (BS, BST, CS, CC, BA, BA1, BAT ) túlfeszültség védelmi osztály (M mérés és szabályozás 0,1A vagy N táplálás 1A) Megrend. sz. 8 V DC 12 V DC 16 V DC 24 V DC 48 V DC DMBSR DNBSR DMBSTR DNBSTR DMCSM DMCSR DMCCR DMBAR DNBAR DMBA1 R DNBA1R DMBATR DNBATR

7 MaR TÚLFESZÜLTSÉGVÉDELEM DMCCTR MaR Alkalmazása adat és kommunikációs vonalakon keresztül terjedő túlfeszültségek elleni védelemre. Kétvezetékes, vagy kettő egyvezetékes vonalú (szimmetrikus vagy nem szimmetrikus rendszerek) védelmét biztosítja. Általánosan a mérés, irányítás, digitális és analóg átviteli berendezések területén használatos. A túlfeszültségvédelem kétfokozatú rendszert alkot, amely fokozatosan csökkenti a túlfeszültséget a megengedett értékekre. Az első fokozaton hatékony szikraközök, a másodikban gyors működésű diódák biztosítják a védelmet. A helyes működéshez követni kell a csomagoláson feltüntetet bekötési előírásokat, és jelöléseket. MÉRETEK 24/2013 BEKÖTÉSI ÁBRA vezeték jelföld vezeték véd.föld a védett berendezés védendő 33

8 MŰSZAKI JELLEMZŐK Névleges feszültség U n 8 V DC 12 V DC 16 V DC 24 V DC 48 V DC Maximális üzemi feszültség U c 9 V DC 15 V DC 18,4 V DC 27,6 V DC 55,2 V DC Névleges terhelési áram I L 100 ma Névleges lökési áram (8/20) I n 5 ka Maximális lökési áram (8/20) I max 10 ka Maximális lökési áram (10/350) I max 2,5 ka Védemi szint I max U p vezeték / vezeték 25 V 23 V 29 V 36 V 72 V vezeték / jelföld 15 V 23 V 29 V 36 V 72 V Védelmi szint 1 kv/µs vezeték / véd. föld 450 V jelföld / védföld vezeték / vezeték vezeték / jelföld vezeték / védföld 100 ns jelföld / védföld 100 ns árnyékolás / védföld 100 ns Küszöbfrekvencia / átviteli sebesség f o 3 MHz / 1,5 MBit/s Belépéso ellenállás (vezeték / jelföld) R V 1 MΩ Hosszanti impedancia / vezeték R L max. 10 Ω Üzemi hőmérséklet 25 o C o C Csatlakozás bemenet/kimenet: csatlakozás 0,5 2,5 mm 2 huzalhoz, 0,2 4 mm 2 huzalhoz Szerelés profilos DIN listára IEC szerinti osztályozás 35 x 7,5 mm C2; D1 TERMÉK JELLEMZÉSE DM CCT / névleges feszültség (V DC) kivitelezés: R DIN35 sínre (elosztóberendezés) a termék tulajdonságai a bekötési rajz szerint (CCT) PO típus Megrend. szám 8 V DC 12 V DC 16 V DC 24 V DC 48 V DC DMCCTR
