1 Vasúti Erősáramú konferencia Vontatási villamos energia: Felosztjuk, mérjük és elszámoljuk de hogyan, kinek, mikor, mennyiért? Dr. Rónai Péter MÁV Zrt. Pályavasúti Ügyfélkapcsolat és Értékesítés november 17. 1

kinek, mikor, mennyiért? Dr. Rónai Péter MÁV Zrt.

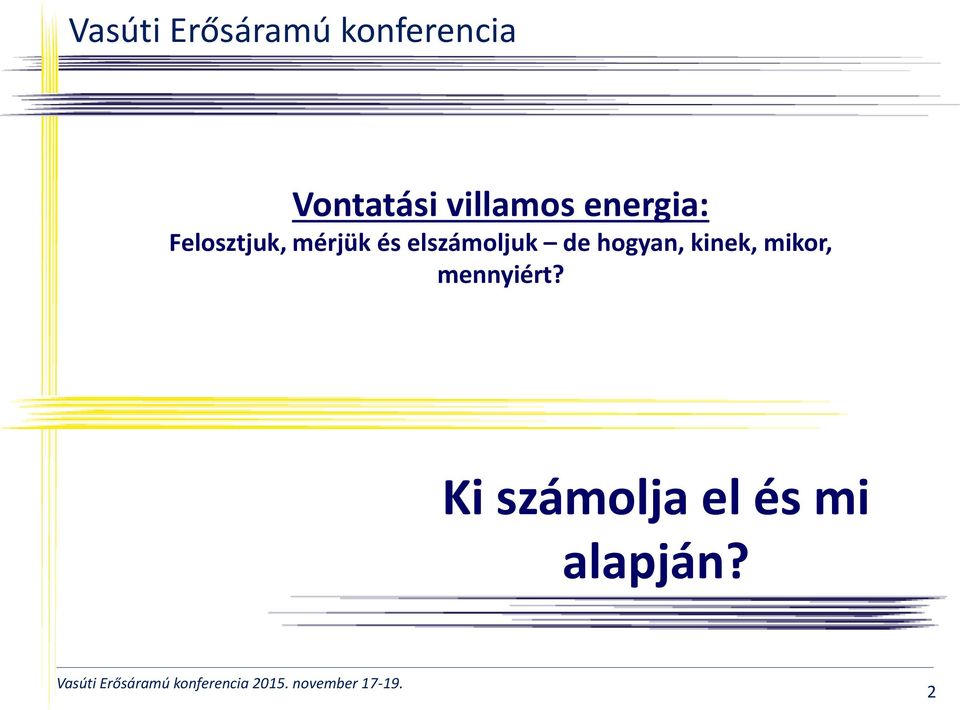

2 Vasúti Erősáramú konferencia Vontatási villamos energia: Felosztjuk, mérjük és elszámoljuk de hogyan, kinek, mikor, mennyiért? Ki számolja el és mi alapján? 2

Szabályozási környezet 2012/34/EU Irányelv (Recast) Vasúti törvény 1301/2014/EU Rendelet 2005. évi CLXXXIII. törvény A MÁV Zrt.

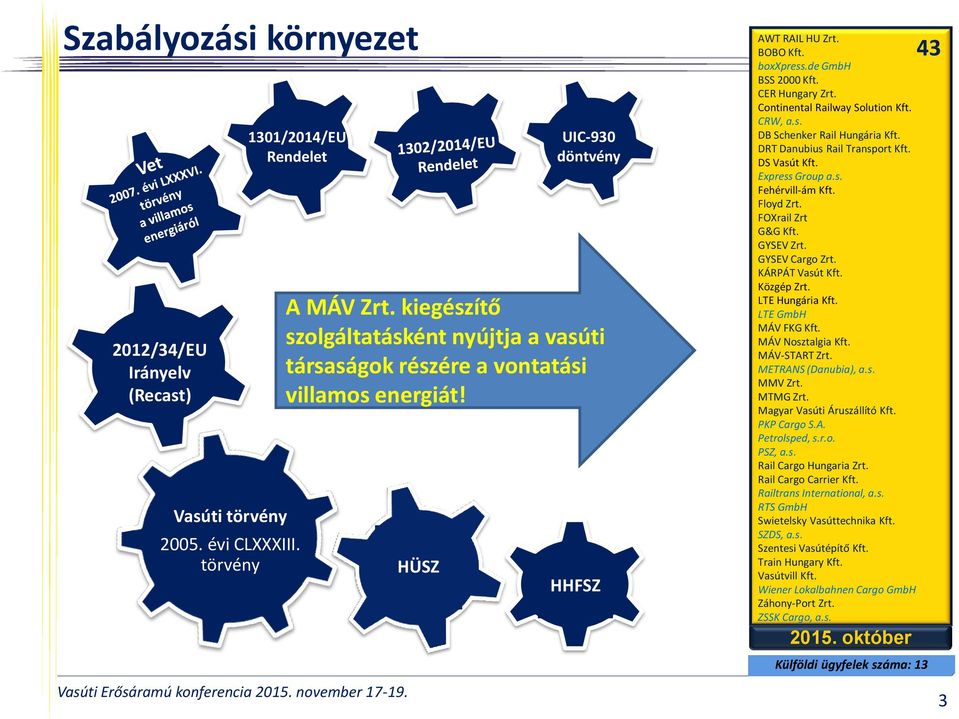

3 Szabályozási környezet 2012/34/EU Irányelv (Recast) Vasúti törvény 1301/2014/EU Rendelet évi CLXXXIII. törvény A MÁV Zrt. kiegészítő szolgáltatásként nyújtja a vasúti társaságok részére a vontatási villamos energiát! HÜSZ UIC-930 döntvény HHFSZ AWT RAIL HU Zrt. BOBO Kft. boxxpress.de GmbH BSS 2000 Kft. CER Hungary Zrt. Continental Railway Solution Kft. CRW, a.s. DB Schenker Rail Hungária Kft. DRT Danubius Rail Transport Kft. DS Vasút Kft. Express Group a.s. Fehérvill-ám Kft. Floyd Zrt. FOXrail Zrt G&G Kft. GYSEV Zrt. GYSEV Cargo Zrt. KÁRPÁT Vasút Kft. Közgép Zrt. LTE Hungária Kft. LTE GmbH MÁV FKG Kft. MÁV Nosztalgia Kft. MÁV-START Zrt. METRANS (Danubia), a.s. MMV Zrt. MTMG Zrt. Magyar Vasúti Áruszállító Kft. PKP Cargo S.A. Petrolsped, s.r.o. PSZ, a.s. Rail Cargo Hungaria Zrt. Rail Cargo Carrier Kft. Railtrans International, a.s. RTS GmbH Swietelsky Vasúttechnika Kft. SZDS, a.s. Szentesi Vasútépítő Kft. Train Hungary Kft. Vasútvill Kft. Wiener Lokalbahnen Cargo GmbH Záhony-Port Zrt. ZSSK Cargo, a.s október Külföldi ügyfelek száma:

Continental Railway Solution Kft. CRW, a.s. DB Schenker Rail Hungária Kft. DRT Danubius Rail Transport Kft. DS Vasút Kft. Express Group a.s. Fehérvill-ám Kft. Floyd Zrt. FOXrail Zrt G&G Kft.

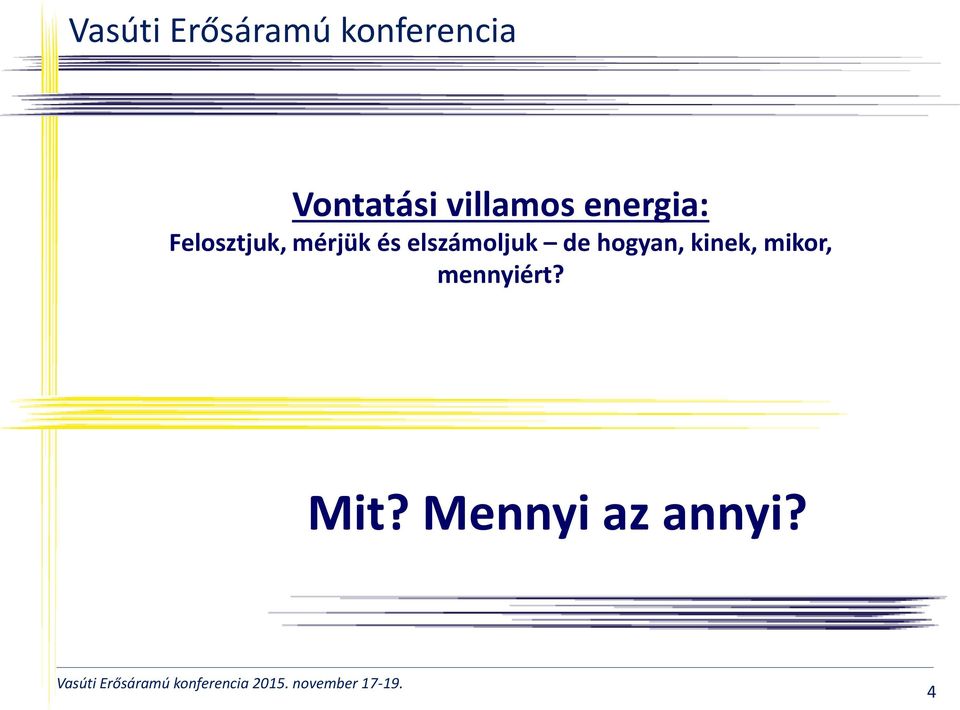

4 Vasúti Erősáramú konferencia Vontatási villamos energia: Felosztjuk, mérjük és elszámoljuk de hogyan, kinek, mikor, mennyiért? Mit? Mennyi az annyi? 4

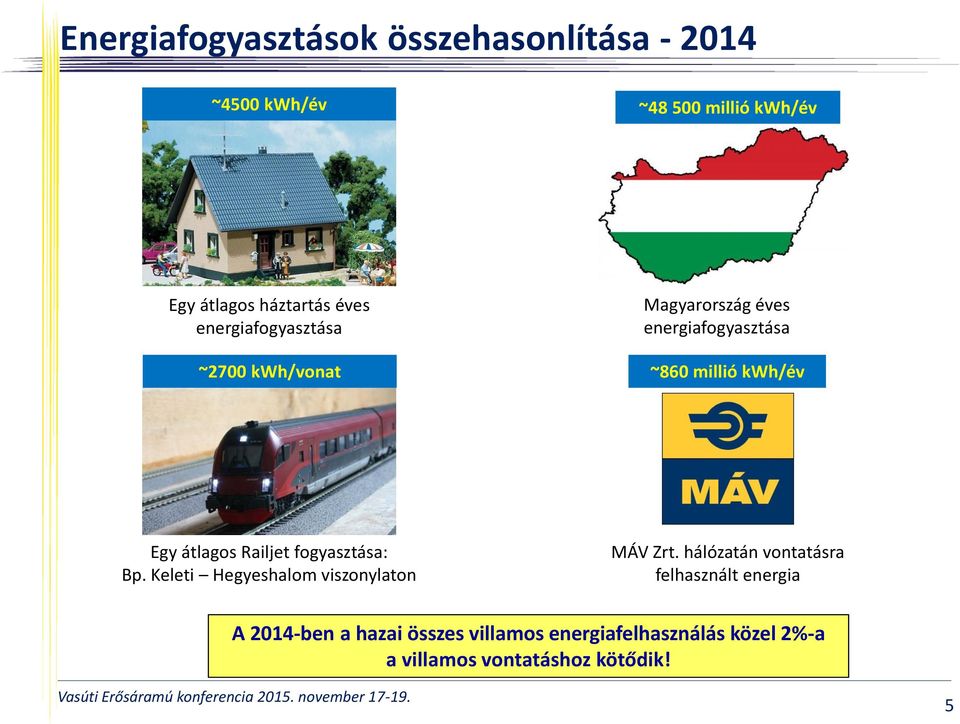

5 Energiafogyasztások összehasonlítása ~4500 kwh/év ~ millió kwh/év Egy átlagos háztartás éves energiafogyasztása ~2700 kwh/vonat Magyarország éves energiafogyasztása ~860 millió kwh/év Egy átlagos Railjet fogyasztása: Bp. Keleti Hegyeshalom viszonylaton MÁV Zrt. hálózatán vontatásra felhasznált energia A 2014-ben a hazai összes villamos energiafelhasználás közel 2%-a a villamos vontatáshoz kötődik! 5

átlagos Railjet fogyasztása: Bp. Keleti Hegyeshalom viszonylaton MÁV Zrt.

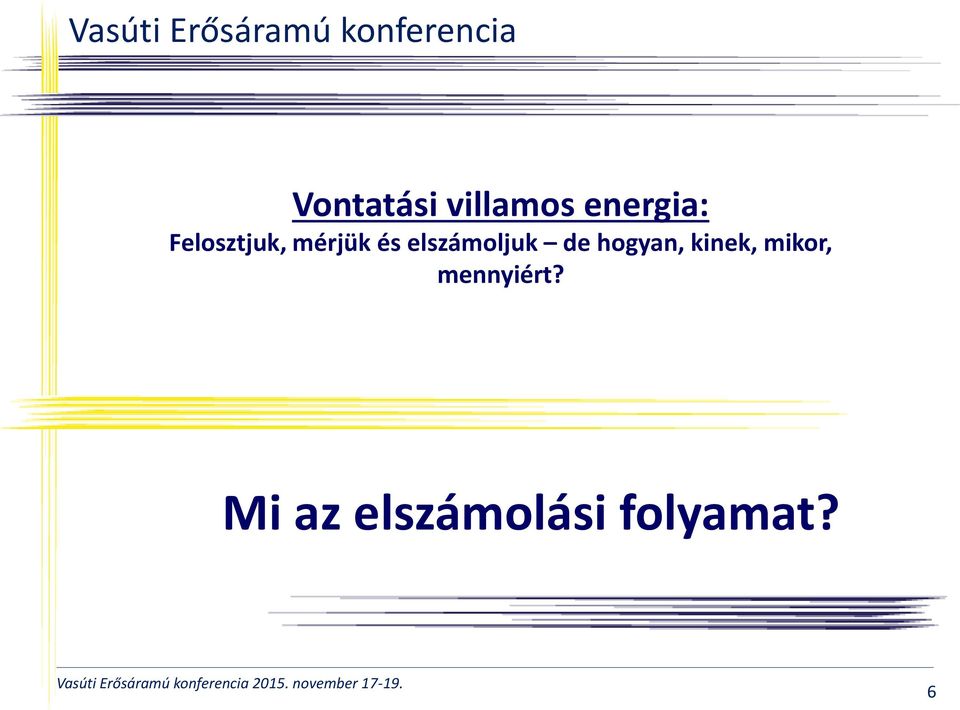

6 Vasúti Erősáramú konferencia Vontatási villamos energia: Felosztjuk, mérjük és elszámoljuk de hogyan, kinek, mikor, mennyiért? Mi az elszámolási folyamat? 6

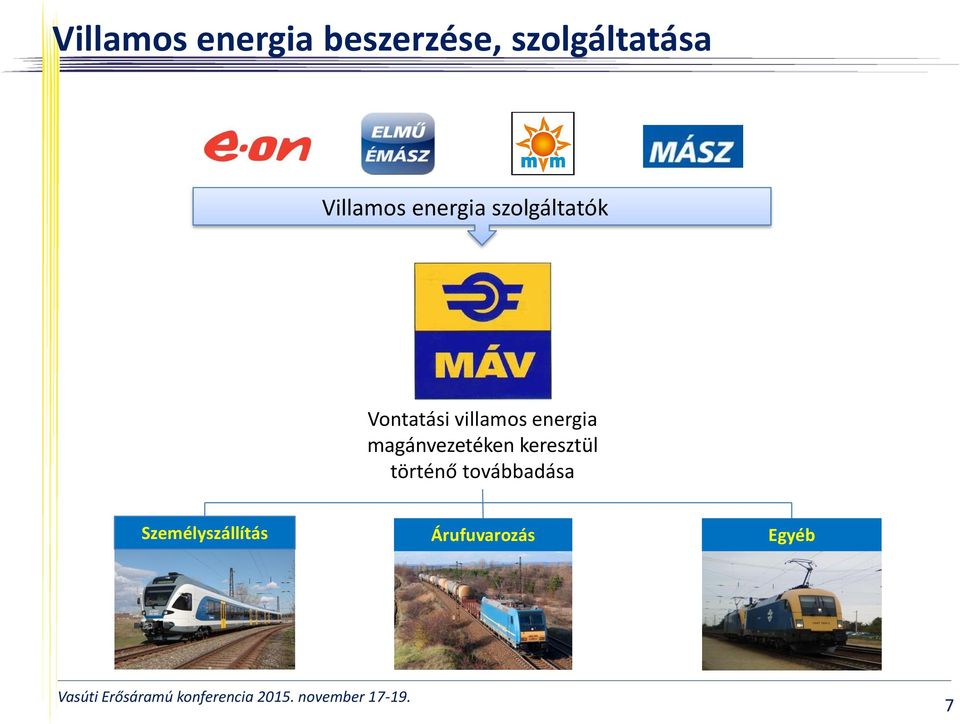

7 Villamos energia beszerzése, szolgáltatása Villamos energia szolgáltatók Vontatási villamos energia magánvezetéken keresztül történő továbbadása Személyszállítás Árufuvarozás Egyéb 7

A fogyasztás és az ár megállapítása Előzetes havi számla: Mért adatok -Mérőóra leolvasás -Alállomási jelentés Havi összes fogyasztás meghatározása -Fogyasztás összesítés -MÁV

-Hálózati veszteség számítása Előzetes számla előállítása a vasúti társaságok részére Végleges havi számla: Számla -Energiaszolgáltatói számlák összesítése -Végleges mennyiség

8 A fogyasztás és az ár megállapítása Előzetes havi számla: Mért adatok -Mérőóra leolvasás -Alállomási jelentés Havi összes fogyasztás meghatározása -Fogyasztás összesítés -MÁV fogyasztás levonása -Előzetes átlagár árképzés Vasúti társaságok által felhasznált fogyasztás és az átlagár meghatározása -Teljesítmények összesítése -Fogyasztás meghatározása -Hálózati veszteség számítása Előzetes számla előállítása a vasúti társaságok részére Végleges havi számla: Számla -Energiaszolgáltatói számlák összesítése -Végleges mennyiség -Végleges átlagár Végleges mennyiség és végleges átlagár meghatározása -Reklamációkezelés -Fogyasztás meghatározása -Hálózati veszteség számítása Végleges számla előállítása a vasúti társaságok részére 8

A továbbadott energia mennyiségének megállapítása Vontatási villamos energia elszámolás 1. Fajlagos fogyasztási érték alapján Teljesítmények alapján + Bruttó tömeg alapú fajlagos értékek 2.

Átadott adatok szerint Külföldi PHM-nél regisztrált vontatójárművek Külföldi PHM adatszolgáltatása alapján 1302/2014/EU szerinti No-Bo tanúsítás, korábbi hitelesítés Az UIC-930-nak megfelelő

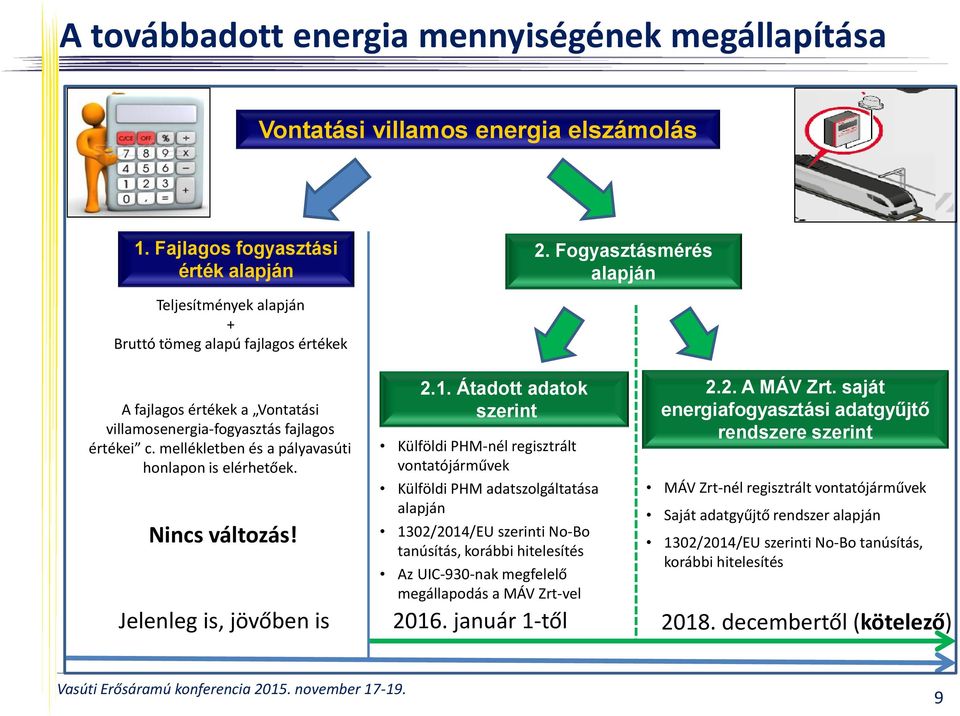

9 A továbbadott energia mennyiségének megállapítása Vontatási villamos energia elszámolás 1. Fajlagos fogyasztási érték alapján Teljesítmények alapján + Bruttó tömeg alapú fajlagos értékek 2. Fogyasztásmérés alapján A fajlagos értékek a Vontatási villamosenergia-fogyasztás fajlagos értékei c. mellékletben és a pályavasúti honlapon is elérhetőek. Nincs változás! Jelenleg is, jövőben is 2.1. Átadott adatok szerint Külföldi PHM-nél regisztrált vontatójárművek Külföldi PHM adatszolgáltatása alapján 1302/2014/EU szerinti No-Bo tanúsítás, korábbi hitelesítés Az UIC-930-nak megfelelő megállapodás a MÁV Zrt-vel január 1-től 2.2. A MÁV Zrt. saját energiafogyasztási adatgyűjtő rendszere szerint MÁV Zrt-nél regisztrált vontatójárművek Saját adatgyűjtő rendszer alapján 1302/2014/EU szerinti No-Bo tanúsítás, korábbi hitelesítés decembertől (kötelező) 9

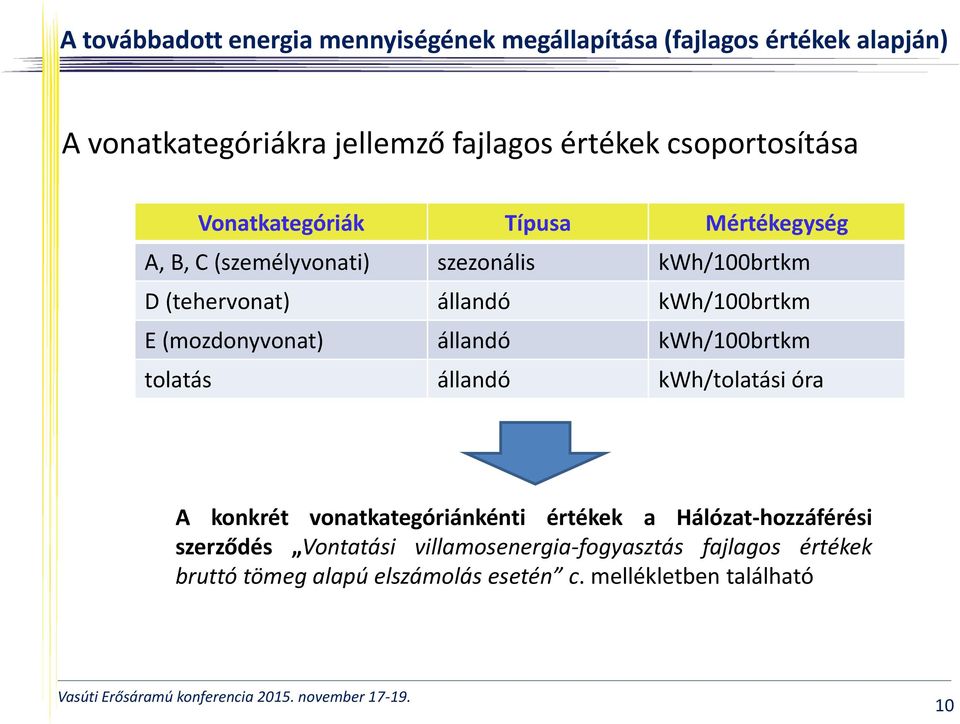

10 A továbbadott energia mennyiségének megállapítása (fajlagos értékek alapján) A vonatkategóriákra jellemző fajlagos értékek csoportosítása Vonatkategóriák Típusa Mértékegység A, B, C (személyvonati) szezonális kwh/100brtkm D (tehervonat) állandó kwh/100brtkm E (mozdonyvonat) állandó kwh/100brtkm tolatás állandó kwh/tolatási óra A konkrét vonatkategóriánkénti értékek a Hálózat-hozzáférési szerződés Vontatási villamosenergia-fogyasztás fajlagos értékek bruttó tömeg alapú elszámolás esetén c. mellékletben található 10

kwh/100brtkm E (mozdonyvonat) állandó kwh/100brtkm tolatás állandó kwh/tolatási óra A konkrét vonatkategóriánkénti értékek a

tömeg): 1450 t Megtett távolság: 218,8 km V43-as vontatójármű (tehervonati) fajlagos értéke:

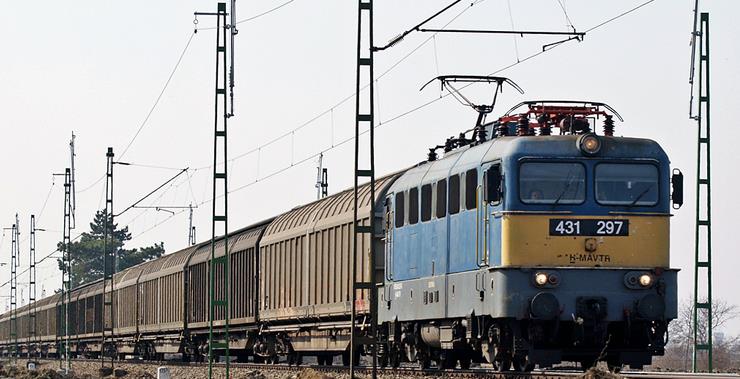

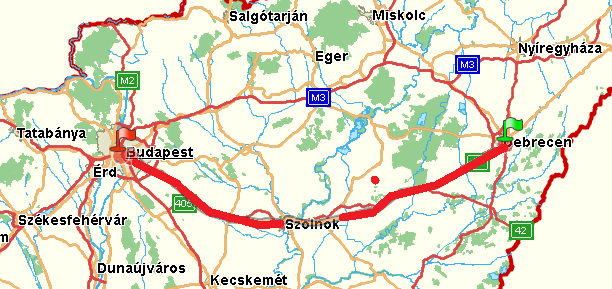

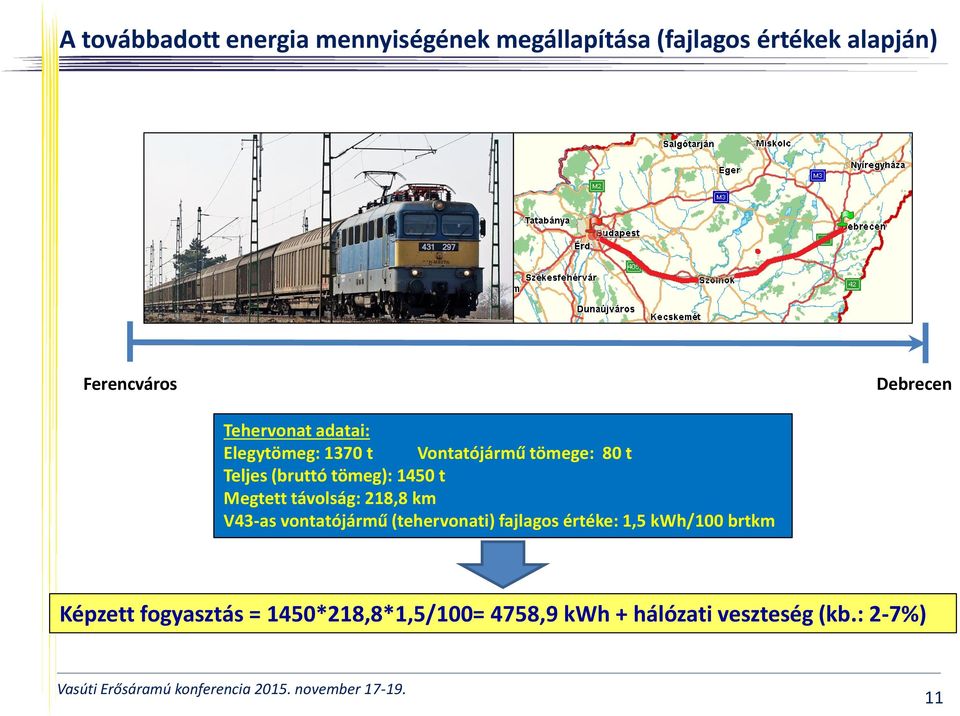

11 A továbbadott energia mennyiségének megállapítása (fajlagos értékek alapján) Ferencváros Debrecen Tehervonat adatai: Elegytömeg: 1370 t Vontatójármű tömege: 80 t Teljes (bruttó tömeg): 1450 t Megtett távolság: 218,8 km V43-as vontatójármű (tehervonati) fajlagos értéke: 1,5 kwh/100 brtkm Képzett fogyasztás = 1450*218,8*1,5/100= 4758,9 kwh + hálózati veszteség (kb.: 2-7%) 11

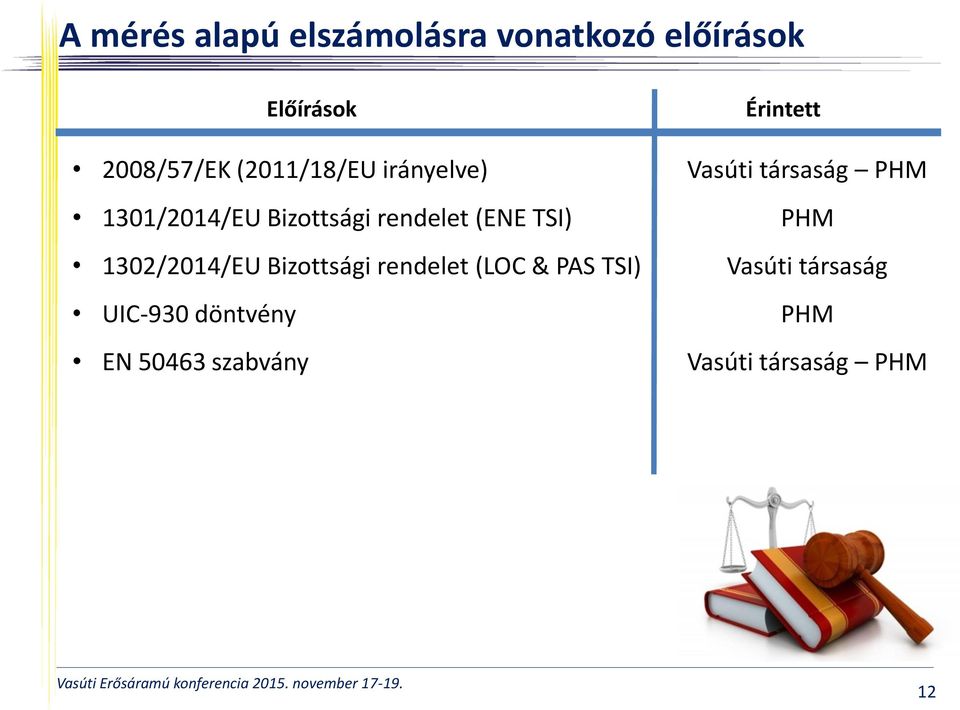

12 A mérés alapú elszámolásra vonatkozó előírások Előírások 2008/57/EK (2011/18/EU irányelve) 1301/2014/EU Bizottsági rendelet (ENE TSI) 1302/2014/EU Bizottsági rendelet (LOC & PAS TSI) UIC-930 döntvény EN szabvány Érintett Vasúti társaság PHM PHM Vasúti társaság PHM Vasúti társaság PHM 12

1302/2014/EU Bizottsági rendelet (LOC & PAS TSI) UIC-930 döntvény EN

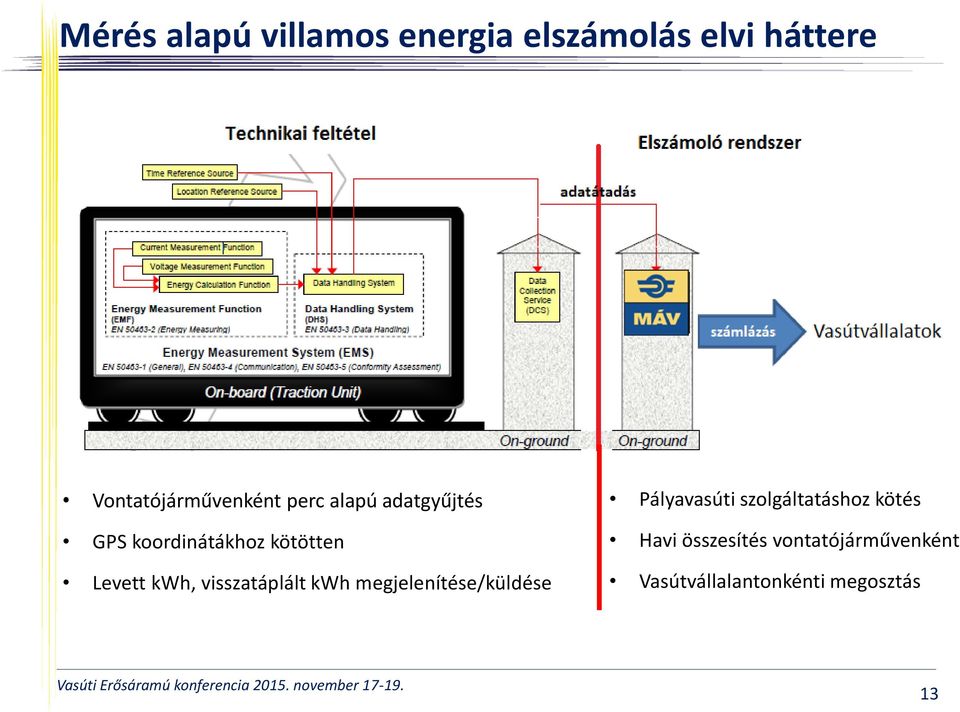

Mérés alapú villamos energia elszámolás elvi háttere Vontatójárművenként perc alapú adatgyűjtés GPS koordinátákhoz kötötten Levett kwh,

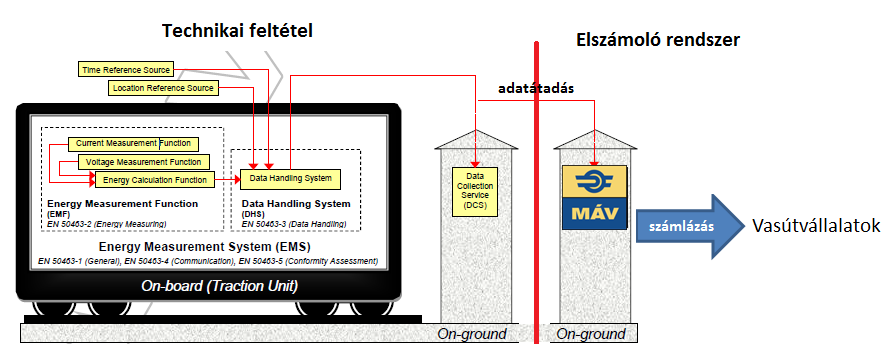

13 Mérés alapú villamos energia elszámolás elvi háttere Vontatójárművenként perc alapú adatgyűjtés GPS koordinátákhoz kötötten Levett kwh, visszatáplált kwh megjelenítése/küldése Pályavasúti szolgáltatáshoz kötés Havi összesítés vontatójárművenként Vasútvállalantonkénti megosztás 13

kötötten Levett kwh, visszatáplált kwh megjelenítése/küldése

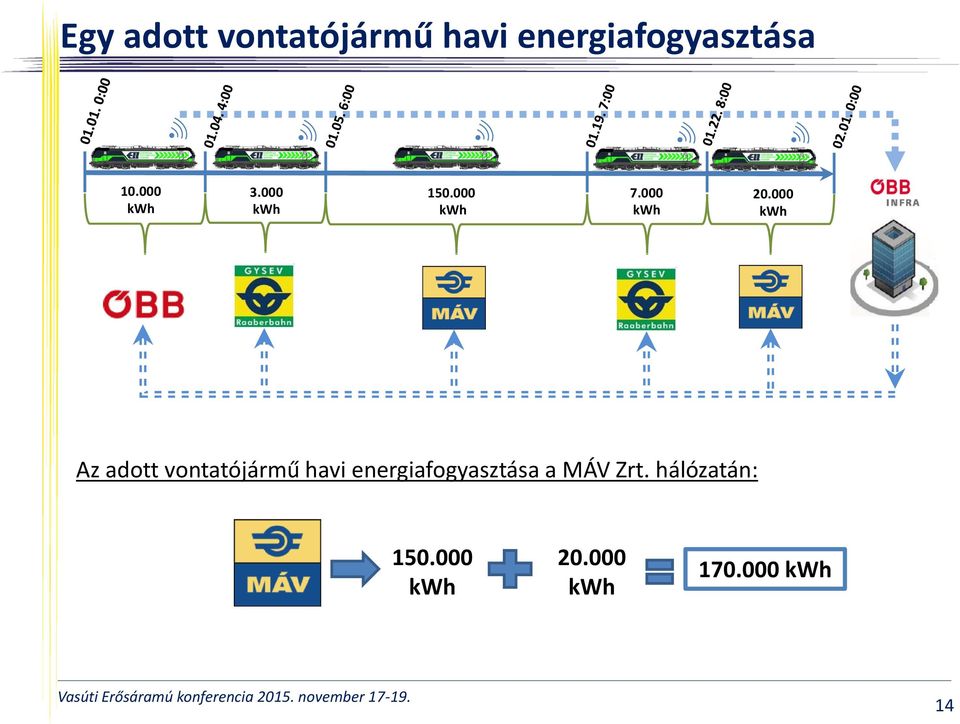

Egy adott vontatójármű havi energiafogyasztása 10.000 kwh 3.000 kwh 150.000 kwh 7.000 kwh 20.

14 Egy adott vontatójármű havi energiafogyasztása kwh kwh kwh kwh kwh Az adott vontatójármű havi energiafogyasztása a MÁV Zrt. hálózatán: kwh kwh kwh 14

Átadott mérési adatok alapján történő elszámolás 2016-tól... 4. UTIL-TS adat csere 5.

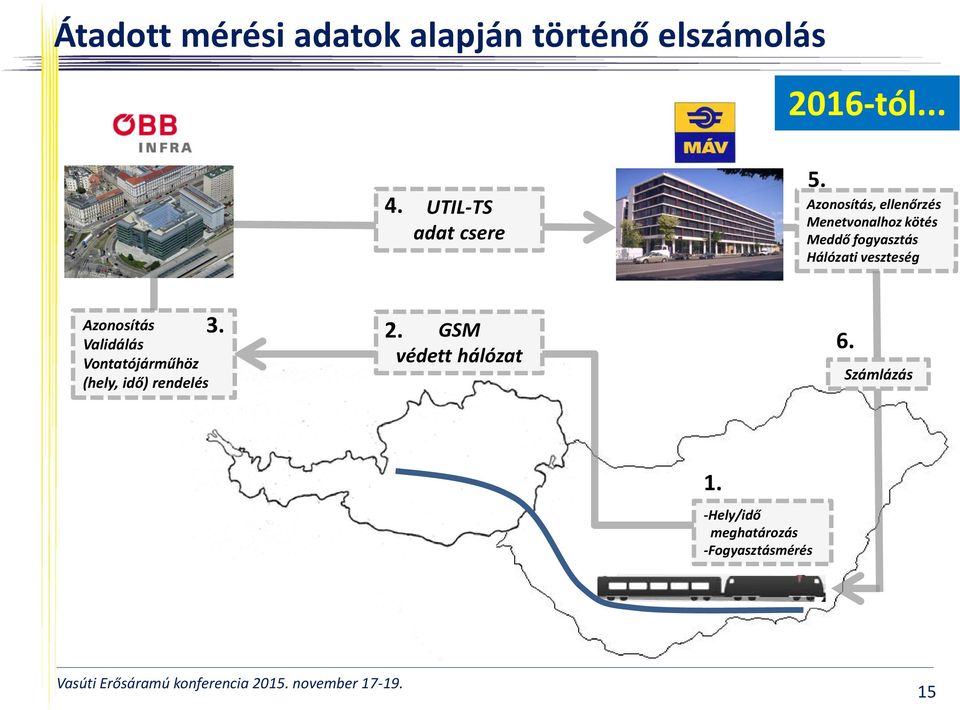

15 Átadott mérési adatok alapján történő elszámolás 2016-tól UTIL-TS adat csere 5. Azonosítás, ellenőrzés Menetvonalhoz kötés Meddő fogyasztás Hálózati veszteség Azonosítás Validálás Vontatójárműhöz (hely, idő) rendelés GSM védett hálózat 6. Számlázás 1. -Hely/idő meghatározás -Fogyasztásmérés 15

Azonosítás, ellenőrzés Menetvonalhoz kötés Meddő fogyasztás Hálózati

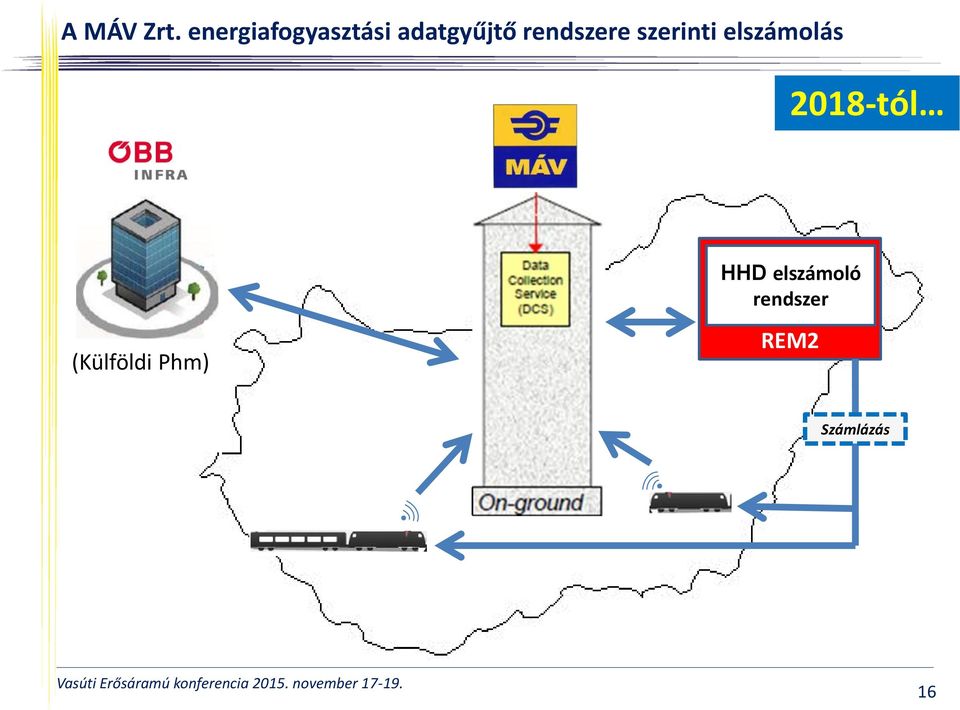

16 A MÁV Zrt. energiafogyasztási adatgyűjtő rendszere szerinti elszámolás 2018-tól HHD elszámoló rendszer (Külföldi Phm) REM2 Számlázás 16

Egységár Ft/kWh Hálózati veszteség Elszámolásra kerülő energia mennyisége Előzetes

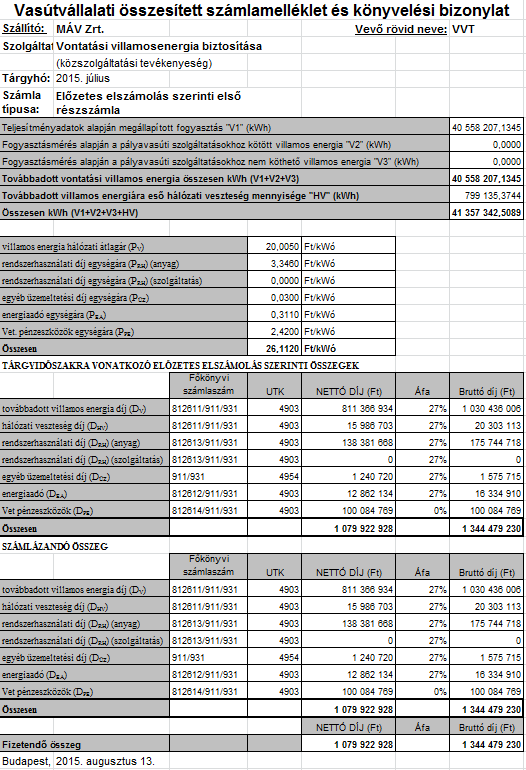

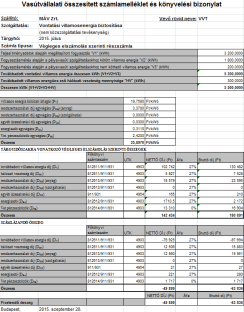

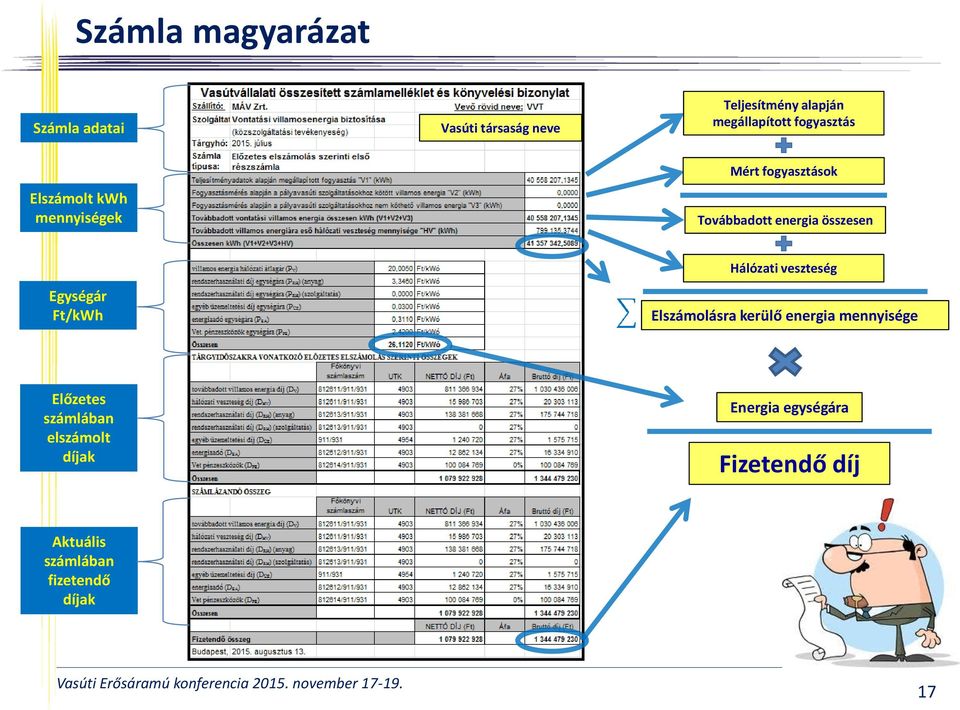

17 Számla magyarázat Számla adatai Vasúti társaság neve Teljesítmény alapján megállapított fogyasztás Elszámolt kwh mennyiségek Mért fogyasztások Továbbadott energia összesen Egységár Ft/kWh Hálózati veszteség Elszámolásra kerülő energia mennyisége Előzetes számlában elszámolt díjak Energia egységára Fizetendő díj Aktuális számlában fizetendő díjak 17

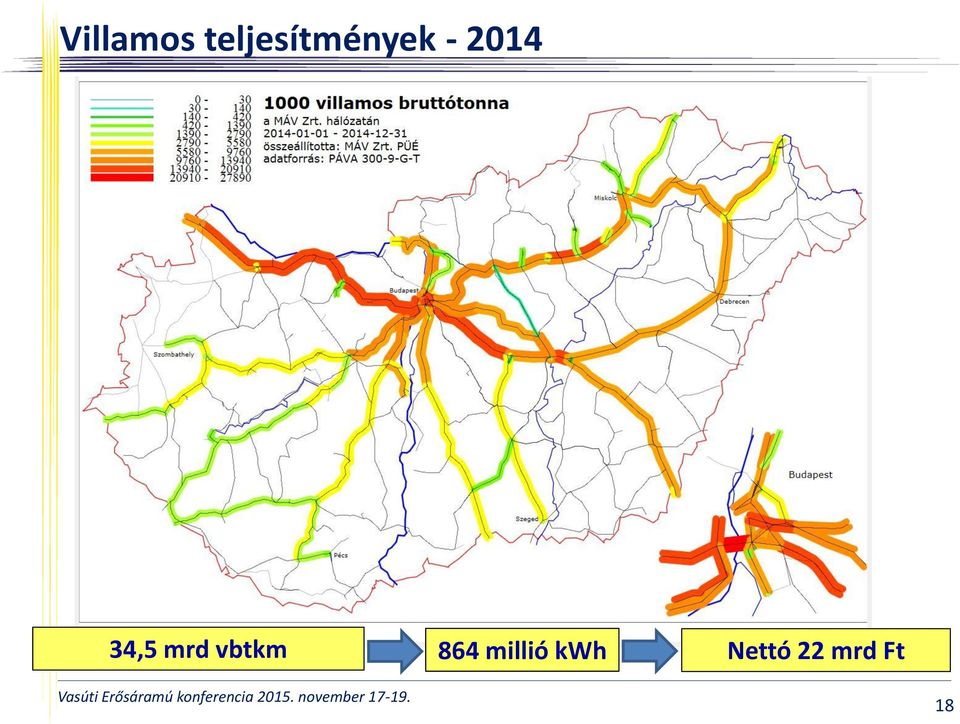

18 Villamos teljesítmények ,5 mrd vbtkm 864 millió kwh Nettó 22 mrd Ft 18

Hálózat-hozzáférési díj bevételek megoszlása - 2014 90 Mrd Ft 22 Mrd

19 Hálózat-hozzáférési díj bevételek megoszlása Mrd Ft 22 Mrd Ft 21% HHD 79% Energia* 67% 33% Többi vasúti társaság MÁV-START Zrt. 19

Megújuló alapú vontatási villamos energia aránya - 2014 nem megújuló

egyéb 0,31% Energiaszolgáltatók Vontatási célra beszerzett energia

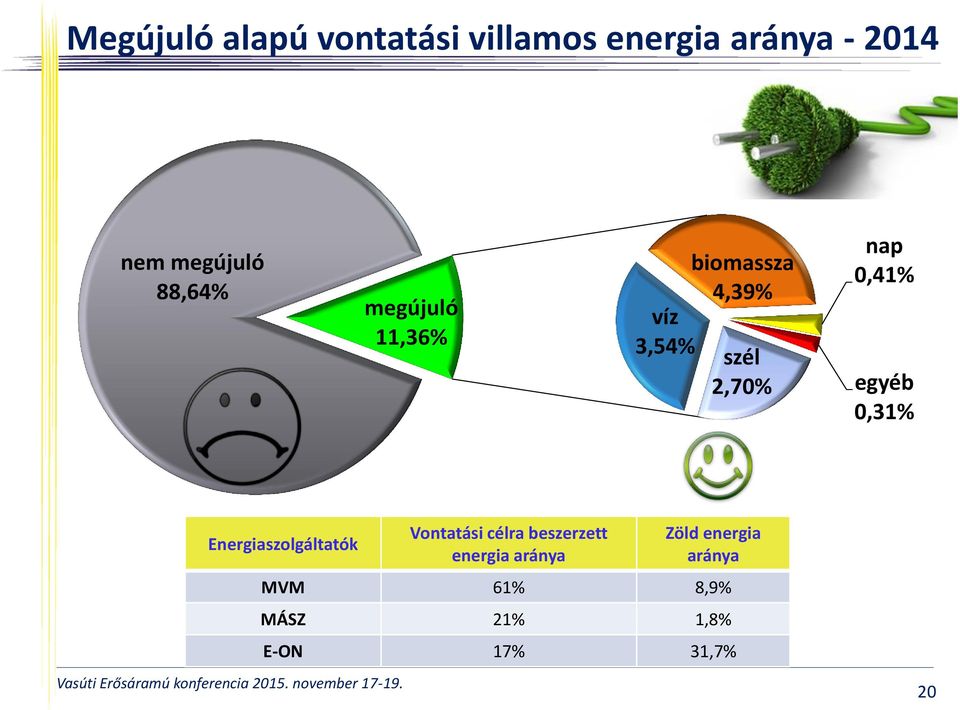

20 Megújuló alapú vontatási villamos energia aránya nem megújuló 88,64% megújuló 11,36% víz 3,54% biomassza 4,39% szél 2,70% nap 0,41% egyéb 0,31% Energiaszolgáltatók Vontatási célra beszerzett energia aránya Zöld energia aránya MVM 61% 8,9% MÁSZ 21% 1,8% E-ON 17% 31,7% 20

Legzöldebb viszonylatok - 2014 1. Hegyeshalom 9% 3. Hidasnémeti 2.

21 Legzöldebb viszonylatok Hegyeshalom 9% 3. Hidasnémeti 2. Záhony 31% Budapest 9% 5. Hodos 31% 20% 4. Pécs 9% 7. Kelebia 9% 6. Lökösháza 21

22 Vasútvállalati igények 22

Vontatási célra felhasznált energia alakulása 2012-2014 35,0 milliárd brtkm 34,5 milliárd brtkm 34,0 milliárd brtkm 33,5 milliárd brtkm 33,0 milliárd brtkm 32,5 milliárd brtkm +2% vbrtkm -2% GWh 880

23 Vontatási célra felhasznált energia alakulása ,0 milliárd brtkm 34,5 milliárd brtkm 34,0 milliárd brtkm 33,5 milliárd brtkm 33,0 milliárd brtkm 32,5 milliárd brtkm +2% vbrtkm -2% GWh 880 GWh 875 GWh 870 GWh 865 GWh 860 GWh 855 GWh 850 GWh 32,0 milliárd brtkm Villamos bruttótonnakm 32,2 milliárd br 33,7 milliárd br 34,5 milliárd br Felhasznált energia 856 GWh 877 GWh 864 GWh 845 GWh 23

24 A jövő feladatai Saját energiafogyasztási adatgyűjtő szerinti elszámolás Fogyasztásmérés határokon átnyúlóan Vezetési stílus ösztönzése Energiafelhasználás csökkentése Vasúti zöld energia arányának növelése Felesleges fogyasztások feltérképezése Menetrend alapú beszerzés támogatása Növekvő teljesítmények mellett, a felhasznált villamos energia és a környezeti terhelések csökkentése 24

25 25

26 Köszönöm a figyelmet! Dr. Rónai Péter MÁV Zrt. Pályavasúti Ügyfélkapcsolat és Értékesítés Telefon: Fax: ronai.peter@mav.hu Web: 26
