Többmárkás haszongépjármű diagnosztikai rendszerteszterek (multibrand ECU scanner) piaci kínálatának, szolgáltatásainak áttekintése

Átírás

1 Dr. Nagyszokolyai Iván egyetemi adjunktus, BME Gépjárművek tanszék Autótechnika főszerkesztő Többmárkás haszongépjármű diagnosztikai rendszerteszterek (multibrand ECU scanner) piaci kínálatának, szolgáltatásainak áttekintése

2

3

4

5 SCANIA Euro VI

6 Európai HD OBD

7 Irányított-rendszerek egyedi elérése, különálló diagnosztikai csatlakozók ECU ECU ECU ECU Járműgyártó X X Főegység gyártó X X Berendezés gyártó X Független műszergyártó X X X X

8 Irányított-rendszerek egyedi elérése, központi diagnosztikai csatlakozón ECU ECU ECU ECU K-vonalak

9 EGY ALJZATBA KIVEZETETT, DE EGYMÁSTÓL FÜGGETLEN DIAGNOSZTIKAI VONALAK K-vonalak

10 Hálózati irányított-rendszer elérés ECU ECU ECU ECU CAN K-vonalak

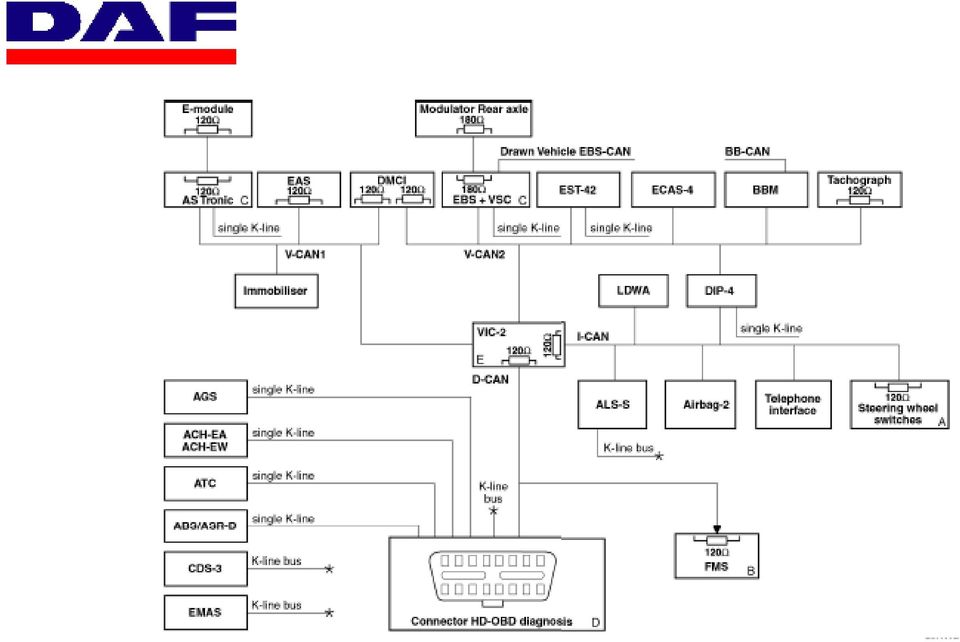

11 DIAGNOSZTIKAI KOMMUNIKÁCIÓS BUSZ CAN-L CAN-H

12 KÖZPONTI ECU (és GATE) CAN KOMMUNIKÁCIÓS BUSZ DIAGNOSZTIKAI VONAL

13

14

15

16

17

18

19

20

21

22

23 Egy rendszerteszteren mit kérjünk számon? - tekintse át és azonosítsa a gépjárműbe épített ECU-kat, rendszereket (ISS Intelligent System Scan), - tudja őket olvasni, - ismerje a kommunikációs protokollokat: - a hibaüzeneteket messze túl az OBD-n és a mai HD OBD-n, minden agyból olvassa ki és fordítsa le számunkra, azaz tegye értelmezhetővé, - amit törölni vagy nullázni (reset) lehet (szervizintervallum, olajcsere), azt engedje meg, - az élőadat kijelzést, megjelenítést tegye lehetővé, ha lehet, akkor az idő függvényében grafikus megjelenítéssel is,

24 Egy rendszerteszteren mit kérjünk számon? - mondja meg azt is, hogy az adott élőadat (a van érték) jó-e, tehát mennyi az összehasonlító aktuális kell vagy előírt érték, - ha lehet valamit működtetni, például emelni, süllyeszteni, vagy egy AdBlue szelepet kapcsolni, akkor parancsunkra tegye lehetővé (beavatkozó-teszt), - ha tudja segíteni a diagnosztikát, segítse (hengerlekapcsolás, fordulatszámtartás stb.) - ha valamit alapbeállítani, vagy illeszteni, kalibrálni kell (pl.: szintek, gázpedál stb.) hajtsa végre ezeket a parancsokat, - ha új rendszert csatlakoztatunk, végezze el a beillesztést, ha valaminek a paramétereit kell változtatni, engedje nekünk újra parametrizálni, - tudja az ECU paraméterek mentését és másolását (tükrözés), - ha új programot ad a gyártó, lehessen azt feltölteni.

25 Kérünk információkat! - A jármű és alrendszereik azonosító paramétereit, a tábla tartalmakat, műszaki adatokat, feltöltési mennyiségeket, - az elektronikusan irányított rendszerek áttekintést, - az ECU-k adatait, verziószámait, elhelyezési térképeket hol találjuk a diagnosztikai csatlakozókat, az agyakat, kábelvezetéseket, - kapcsolási rajzokat (villamos, pneumatikus, hidraulikus), és az azokon szereplő egységek adatait, elhelyezkedésüket, jellemzőiket, - mutassa be, hogyan kell a műszerfalra küldött információkat megjeleníteni, - az időszakos szervizműveletek táblázatait, - javítási normaidőket.

26 Frissen! A típusbővítés, a vizsgálati szoftverfrissítés, tapasztalatok alapján a meglévők tökéletesítése, az adatbázisok gyarapítása folyamatos kell, hogy legyen. Az internetről letöltve, automatikusan menjen végbe. Kapjunk segítséget! Legyen oktatás, akár e-learning formában, továbbképzés, esetleg szakmai klub. Kapjunk szakmai segítséget a diagnosztikához, az éppen javított járműhöz. A forródrótos szolgáltatás lásson bele a diagnosztikai műszerünkbe és ezen keresztül az éppen vizsgált járműbe, hogy operatív módon tudjon segítségünkre lenni.

27 Gyári, teljes körű jármű rendszerteszter

28 Gyári, teljes körű jármű rendszerteszter

29

30

31 Alrendszer gyártói diagnosztika Ha utólagos beépítésű, akkor kiolvasható a gyártói teszterrel, ha OE beépítésű, akkor nem!

32

33 Delphi Truck Diagnostic

34

35

36 the special TRUCK CARD and TRUCK KIT accessories increase the device s diagnostic potential still further

37 The AVL DiTEST software is installed directly on the IVECO diagnostic tool. The Scanbox AVL DiOBD 880 connects via bluetooth with the vehicle. Its integrated multiplexer and the dynamic download of new diagnostic protocols provide future safety for years to come. This solution enables IVECO to utilize existent components, the AVL DiTEST diagnostics is being incorporated in the existing system.

38 Würth WoW! CIS Cargo

39 A Wow! Cargo programban vannak olyan diagnosztikai funkciók, melyek használatához szükséges a hozzáértői mód bekapcsolása. Minden hardverhez tartozik egy aktiváló kód. Ezek a funkciók általában az eredeti jármű elektronikus vezérlőegységeinek alapbeállítás módosításai, cseréje, ill. néhány olyan kalibrálási funkció, melynél elvárható, hogy a felhasználó a beavatkozás előtt rendelkezzen a következményeket illetően alap ismeretekkel! Fontos!!! Kuplung/váltó kalibrálási funkciók ECAS elektronika csere esetén paraméterek mentése ZBR, GM paraméterek beállításmódosításai Pótkocsi fékrendszerek modulátorainak cseréje, parametrizálása, tartalom mentése A kód helytelen bevitele max 2-szer lehetséges, harmadszorra blokkolja a hardvert, amit csak feloldó kód kérése után lehet újra használni!

40

41

42

43

44

45

46 TEBS - Trailer Electronic Braking System E

47

48

49

50 TEXA diagnosztika

51

52 Texa volt az első a többmárkás haszongépjármű rendszerteszter kifejlesztésében A lefedettség kérdése

53 Axone PAD Axone 4 Multipegaso PC solution Navigator TXT

54 Texa Truck Version magyarul 3 frissítés évente

55

56 Texa Truck IDC4 Texa Global Scan ECU gyorskereső rendszer

57 IDC4 - kapcsolási rajzok

58 Műszaki Műszaki dokumentáció dokumentáció

59 IDC4 - technikai segítség

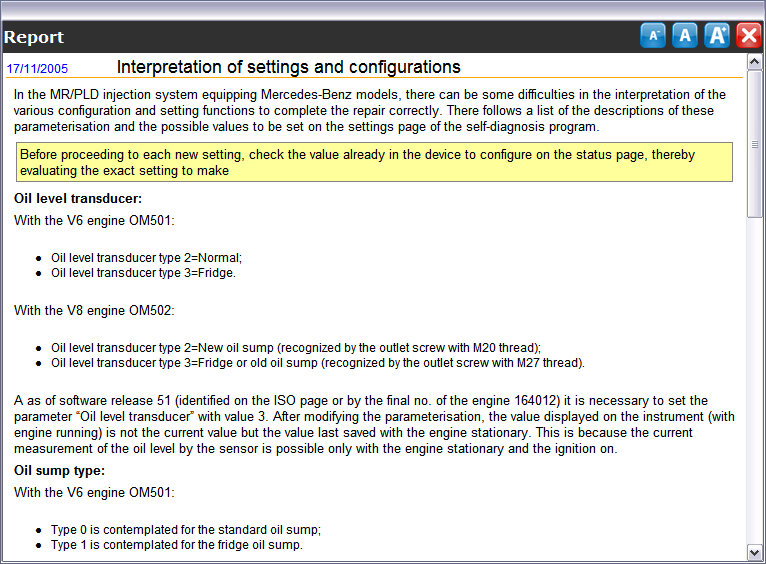

60 IDC4 műszaki adatok és ellenőrzések

61 Texa Truck IDC4 megoldott problémák

62 Texa Truck Version újdonságai

63 Texa Truck Version újdonságai

64

65

66

67

68

69

70

71

72
