1 Segédlet a rendelési kód készítőhöz Budapest,

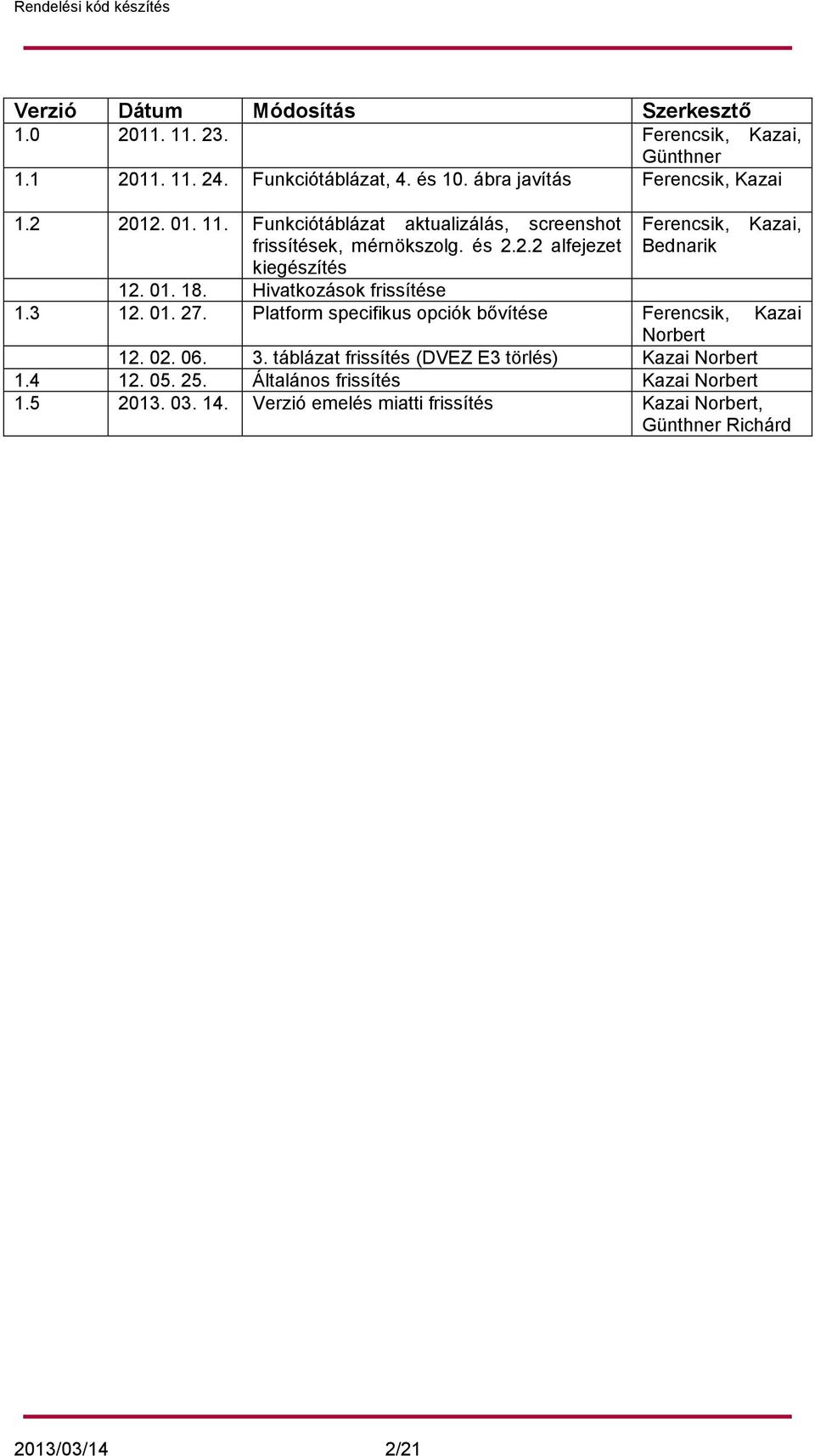

2 Verzió Dátum Módosítás Szerkesztő Ferencsik, Kazai, Günthner Funkciótáblázat, 4. és 10. ábra javítás Ferencsik, Kazai Funkciótáblázat aktualizálás, screenshot Ferencsik, Kazai, frissítések, mérnökszolg. és alfejezet Bednarik kiegészítés Hivatkozások frissítése Platform specifikus opciók bővítése Ferencsik, Kazai Norbert táblázat frissítés (DVEZ E3 törlés) Kazai Norbert Általános frissítés Kazai Norbert Verzió emelés miatti frissítés Kazai Norbert, Günthner Richárd 2013/03/14 2/21

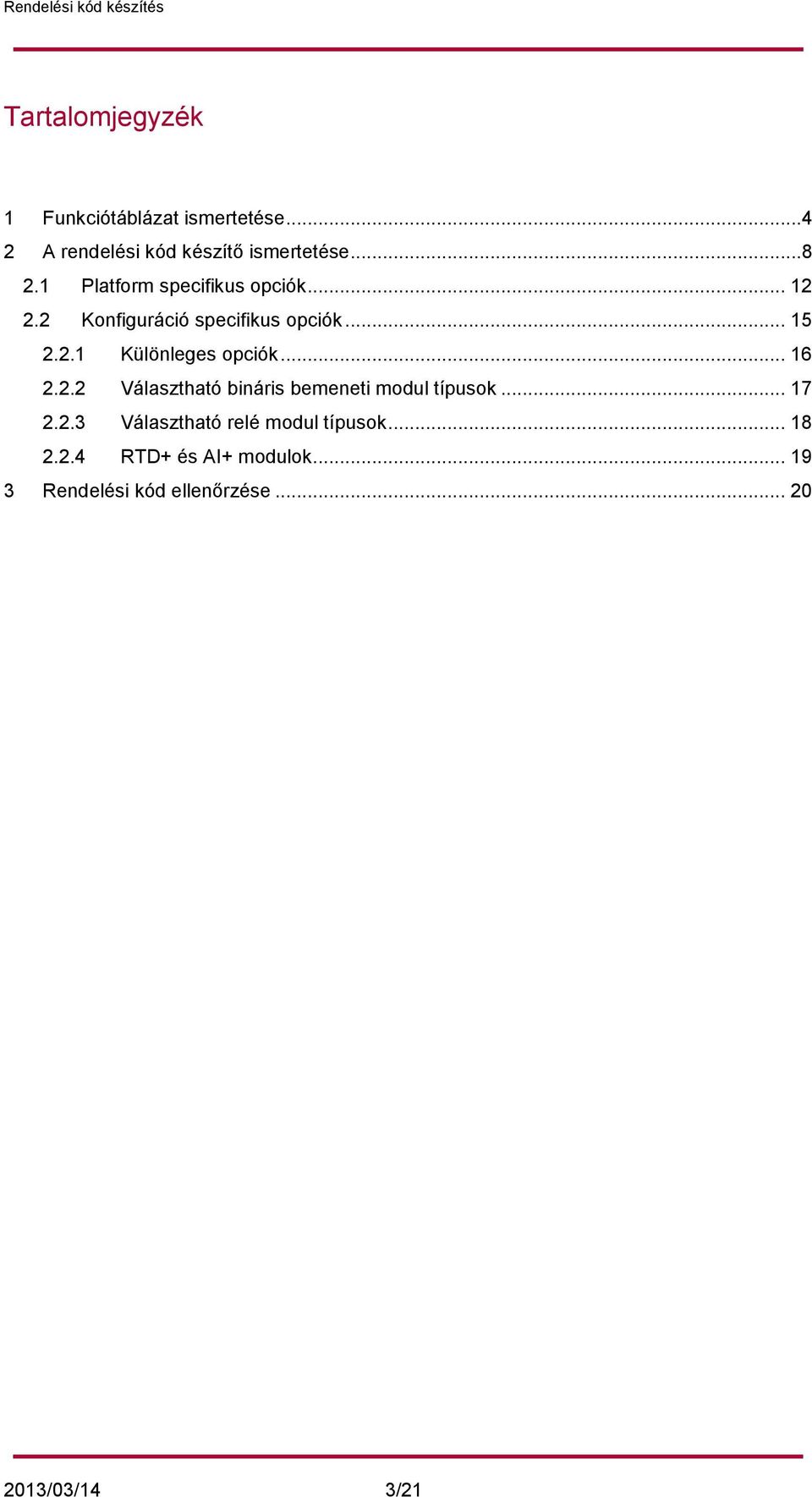

3 Tartalomjegyzék 1 Funkciótáblázat ismertetése A rendelési kód készítő ismertetése Platform specifikus opciók Konfiguráció specifikus opciók Különleges opciók Választható bináris bemeneti modul típusok Választható relé modul típusok RTD+ és AI+ modulok Rendelési kód ellenőrzése /03/14 3/21

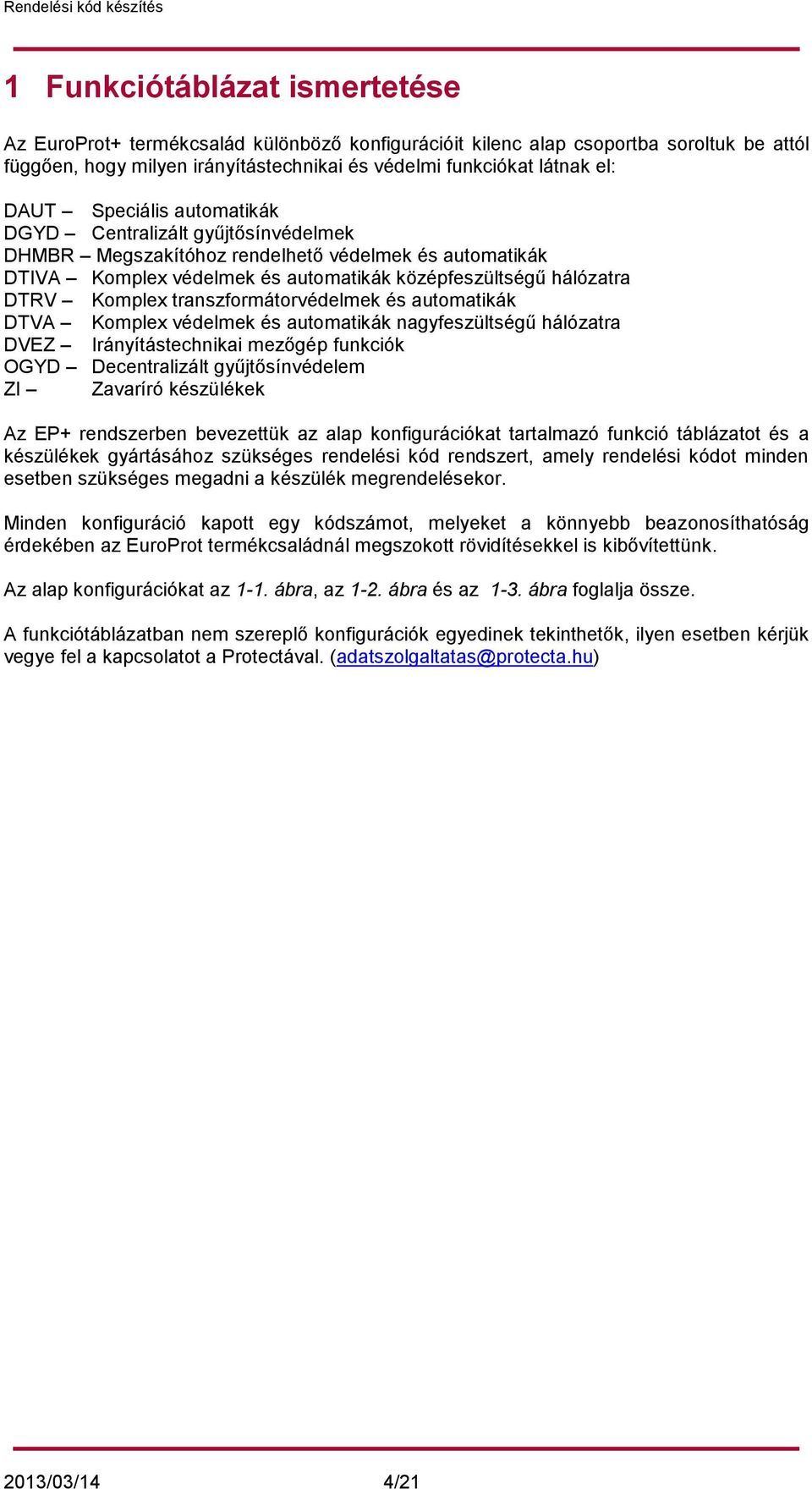

4 1 Funkciótáblázat ismertetése Az EuroProt+ termékcsalád különböző konfigurációit kilenc alap csoportba soroltuk be attól függően, hogy milyen irányítástechnikai és védelmi funkciókat látnak el: DAUT Speciális automatikák DGYD Centralizált gyűjtősínvédelmek DHMBR Megszakítóhoz rendelhető védelmek és automatikák DTIVA Komplex védelmek és automatikák középfeszültségű hálózatra DTRV Komplex transzformátorvédelmek és automatikák DTVA Komplex védelmek és automatikák nagyfeszültségű hálózatra DVEZ Irányítástechnikai mezőgép funkciók OGYD Decentralizált gyűjtősínvédelem ZI Zavaríró készülékek Az EP+ rendszerben bevezettük az alap konfigurációkat tartalmazó funkció táblázatot és a készülékek gyártásához szükséges rendelési kód rendszert, amely rendelési kódot minden esetben szükséges megadni a készülék megrendelésekor. Minden konfiguráció kapott egy kódszámot, melyeket a könnyebb beazonosíthatóság érdekében az EuroProt termékcsaládnál megszokott rövidítésekkel is kibővítettünk. Az alap konfigurációkat az 1-1. ábra, az 1-2. ábra és az 1-3. ábra foglalja össze. A funkciótáblázatban nem szereplő konfigurációk egyedinek tekinthetők, ilyen esetben kérjük vegye fel a kapcsolatot a Protectával. (adatszolgaltatas@protecta.hu) 2013/03/14 4/21

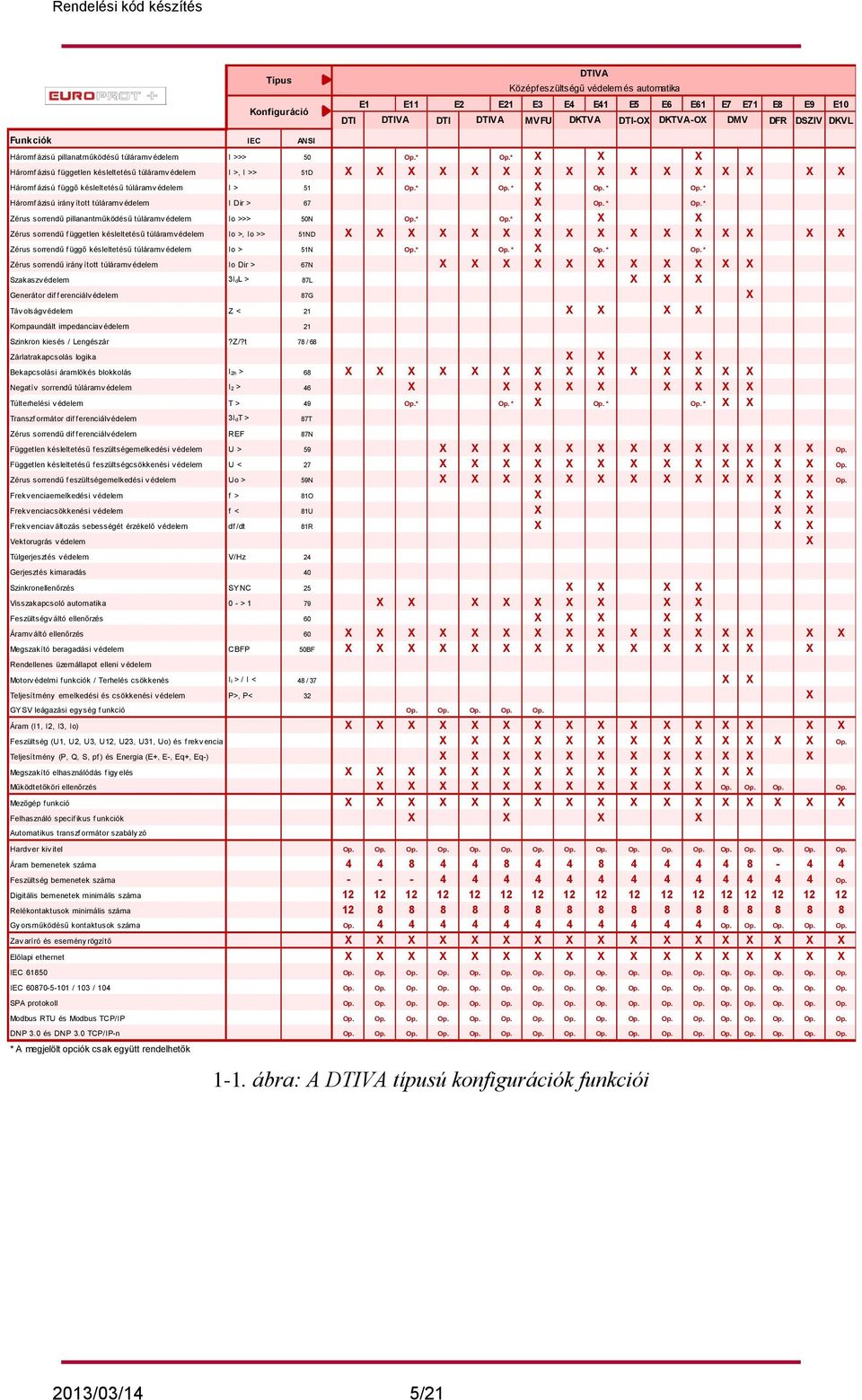

5 Típus Konfiguráció DTIVA Középfeszültségű védelem és automatika Trans E1 E11 E2 E21 E3 E4 E41 E5 E6 E61 E7 E71 E8 E9 E10 E1 E2 E3 DTI DTIVA DTI DTIVA MVFU DKTVA DTI-OX DKTVA-OX DMV DFR DSZIV DKVL DTD2 DTRV2 Funkciók IEC ANSI Háromfázisú pillanatműködésű túláramv édelem I >>> 50 Op.* Op.* X X X Háromfázisú független késleltetésű túláramv édelem I >, I >> 51D X X X X X X X X X X X X X X X X X X X Háromf ázisú f üggő késleltetésű túláramv édelem I > 51 Op.* Op. * X Op. * Op. * Háromfázisú irányított túláramv édelem I Dir > 67 X Op. * Op. * Zérus sorrendű pillanantműködésű túláramv édelem Io >>> 50N Op.* Op.* X X X Zérus sorrendű független késleltetésű túláramv édelem Io >, Io >> 51ND X X X X X X X X X X X X X X X X X X X Zérus sorrendű függő késleltetésű túláramv édelem Io > 51N Op.* Op. * X Op. * Op. * Zérus sorrendű irányított túláramv édelem Io Dir > 67N X X X X X X X X X X X Szakaszv édelem 3IdL > 87L X X X Generátor differenciálv édelem 87G X Táv olságv édelem Z < 21 X X X X Op. Kompaundált impedanciavédelem 21 Szinkron kiesés / Lengészár?Z/?t 78 / 68 Zárlatrakapcsolás logika X X X X Bekapcsolási áramlökés blokkolás I2h > 68 X X X X X X X X X X X X X X X X X Negatív sorrendű túláramv édelem I2 > 46 X X X X X X X X X Túlterhelési védelem T > 49 Op.* Op. * X Op. * Op. * X X X X X Transzformátor differenciálv édelem 3IdT > 87T 2w 2w 2w Zérus sorrendű differenciálv édelem REF 87N Op. Op. X Független késleltetésű f eszültségemelkedési v édelem U > 59 X X X X X X X X X X X X X Op. X X Független késleltetésű f eszültségcsökkenési v édelem U < 27 X X X X X X X X X X X X X Op. X X Zérus sorrendű feszültségemelkedési v édelem Uo > 59N X X X X X X X X X X X X X Op. X X Frekvenciaemelkedési védelem f > 81O X X X Frekvenciacsökkenési védelem f < 81U X X X Frekv enciaváltozás sebességét érzékelő v édelem df /dt 81R X X X Vektorugrás védelem X Túlgerjesztés védelem V/Hz 24 X Gerjesztés kimaradás 40 Szinkronellenőrzés SYNC 25 X X X X Visszakapcsoló automatika 0 - > 1 79 X X X X X X X X X X Feszültségváltó ellenőrzés 60 X X X X X X Áramv áltó ellenőrzés 60 X X X X X X X X X X X X X X X X X X X Megszakító beragadási v édelem CBFP 50BF X X X X X X X X X X X X X X X X X X Rendellenes üzemállapot elleni v édelem X X Motorvédelmi funkciók / Terhelés csökkenés Ii > / I < 48 / 37 X X Teljesítmény emelkedési és csökkenési védelem P>, P< 32 X GYSV leágazási egység funkció Op. Op. Op. Op. Op. Áram (I1, I2, I3, Io) X X X X X X X X X X X X X X X X X X X Feszültség (U1, U2, U3, U12, U23, U31, Uo) és frekv encia X X X X X X X X X X X X X Op. X X Teljesítmény (P, Q, S, pf ) és Energia (E+, E-, Eq+, Eq-) X X X X X X X X X X X X Megszakító elhasználódás figyelés X X X X X X X X X X X X X X Működtetőköri ellenőrzés X X X X X X X X X X X Op. Op. Op. Op. X X X Mezőgép funkció X X X X X X X X X X X X X X X X X X X X Felhasználó specif ikus funkciók X X X X Automatikus transzformátor szabályzó Hardver kiv itel Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. 84 Áram bemenetek száma Feszültség bemenetek száma Op Digitális bemenetek minimális száma Relékontaktusok minimális száma Gyorsműködésű kontaktusok száma Op Op. Op. Op. Op. Op Zavaríró és eseményrögzítő X X X X X X X X X X X X X X X X X X X X Előlapi ethernet X X X X X X X X X X X X X X X X X X X X IEC Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. IEC / 103 / 104 Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. SPA protokoll Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Modbus RTU és Modbus TCP/IP Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. DNP 3.0 és DNP 3.0 TCP/IP-n Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. * A megjelölt opciók csak együtt rendelhetők 1-1. ábra: A DTIVA típusú konfigurációk funkciói 2013/03/14 5/21

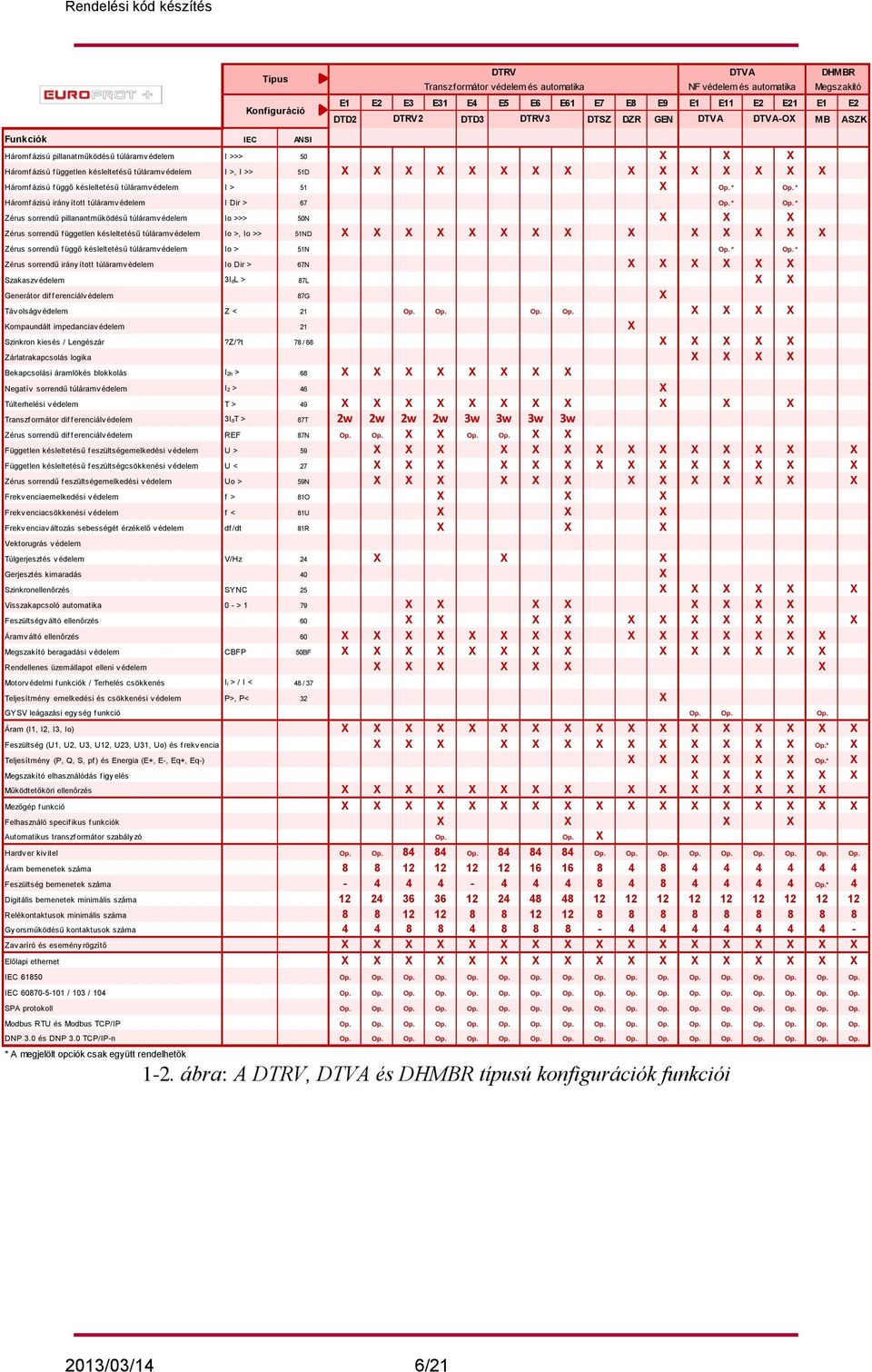

6 Típus Konfiguráció DTRV DTVA DHMBR Transzformátor védelem és automatika NF védelem és automatika Megszakító E1 E2 E3 E31 E4 E5 E6 E61 E7 E8 E9 E1 E11 E2 E21 E1 E2 DTD2 DTRV2 DTD3 DTRV3 DTSZ DZR GEN DTVA DTVA-OX MB ASZK Funkciók IEC ANSI Háromfázisú pillanatműködésű túláramv édelem I >>> 50 X X X Háromfázisú független késleltetésű túláramv édelem I >, I >> 51D X X X X X X X X X X X X X X X Háromf ázisú f üggő késleltetésű túláramv édelem I > 51 X Op. * Op. * Háromfázisú irányított túláramv édelem I Dir > 67 Op. * Op. * Zérus sorrendű pillanantműködésű túláramv édelem Io >>> 50N X X X Zérus sorrendű független késleltetésű túláramv édelem Io >, Io >> 51ND X X X X X X X X X X X X X X Zérus sorrendű függő késleltetésű túláramv édelem Io > 51N Op. * Op. * Zérus sorrendű irányított túláramv édelem Io Dir > 67N X X X X X X Szakaszv édelem 3IdL > 87L X X Generátor differenciálv édelem 87G X Táv olságv édelem Z < 21 Op. Op. Op. Op. X X X X Kompaundált impedanciavédelem 21 X Szinkron kiesés / Lengészár?Z/?t 78 / 68 X X X X X Zárlatrakapcsolás logika X X X X Bekapcsolási áramlökés blokkolás I2h > 68 X X X X X X X X Negatív sorrendű túláramv édelem I2 > 46 X Túlterhelési védelem T > 49 X X X X X X X X X X X Transzformátor differenciálv édelem 3IdT > 87T 2w 2w 2w 2w 3w 3w 3w 3w Zérus sorrendű differenciálv édelem REF 87N Op. Op. X X Op. Op. X X Független késleltetésű f eszültségemelkedési v édelem U > 59 X X X X X X X X X X X X X X Független késleltetésű f eszültségcsökkenési v édelem U < 27 X X X X X X X X X X X X X X Zérus sorrendű feszültségemelkedési v édelem Uo > 59N X X X X X X X X X X X X X Frekvenciaemelkedési védelem f > 81O X X X Frekvenciacsökkenési védelem f < 81U X X X Frekv enciaváltozás sebességét érzékelő v édelem df /dt 81R X X X Vektorugrás védelem Túlgerjesztés védelem V/Hz 24 X X X Gerjesztés kimaradás 40 X Szinkronellenőrzés SYNC 25 X X X X X X Visszakapcsoló automatika 0 - > 1 79 X X X X X X X X Feszültségváltó ellenőrzés 60 X X X X X X X X X X X Áramv áltó ellenőrzés 60 X X X X X X X X X X X X X X X Megszakító beragadási v édelem CBFP 50BF X X X X X X X X X X X X X X Rendellenes üzemállapot elleni v édelem X X X X X X X Motorvédelmi funkciók / Terhelés csökkenés Ii > / I < 48 / 37 Teljesítmény emelkedési és csökkenési védelem P>, P< 32 X GYSV leágazási egység funkció Op. Op. Op. Áram (I1, I2, I3, Io) X X X X X X X X X X X X X X X X X Feszültség (U1, U2, U3, U12, U23, U31, Uo) és frekv encia X X X X X X X X X X X X X Op.* X Teljesítmény (P, Q, S, pf ) és Energia (E+, E-, Eq+, Eq-) X X X X X X Op.* X Megszakító elhasználódás figyelés X X X X X X Működtetőköri ellenőrzés X X X X X X X X X X X X X X X Mezőgép funkció X X X X X X X X X X X X X X X X X Felhasználó specif ikus funkciók X X X X Automatikus transzformátor szabályzó Op. Op. X Hardver kiv itel Op. Op Op Op. Op. Op. Op. Op. Op. Op. Op. Op. Áram bemenetek száma Feszültség bemenetek száma Op.* 4 Digitális bemenetek minimális száma Relékontaktusok minimális száma Gyorsműködésű kontaktusok száma Zavaríró és eseményrögzítő X X X X X X X X X X X X X X X X X Előlapi ethernet X X X X X X X X X X X X X X X X X IEC Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. IEC / 103 / 104 Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. SPA protokoll Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Modbus RTU és Modbus TCP/IP Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. DNP 3.0 és DNP 3.0 TCP/IP-n Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. * A megjelölt opciók csak együtt rendelhetők 1-2. ábra: A DTRV, DTVA és DHMBR típusú konfigurációk funkciói 2013/03/14 6/21

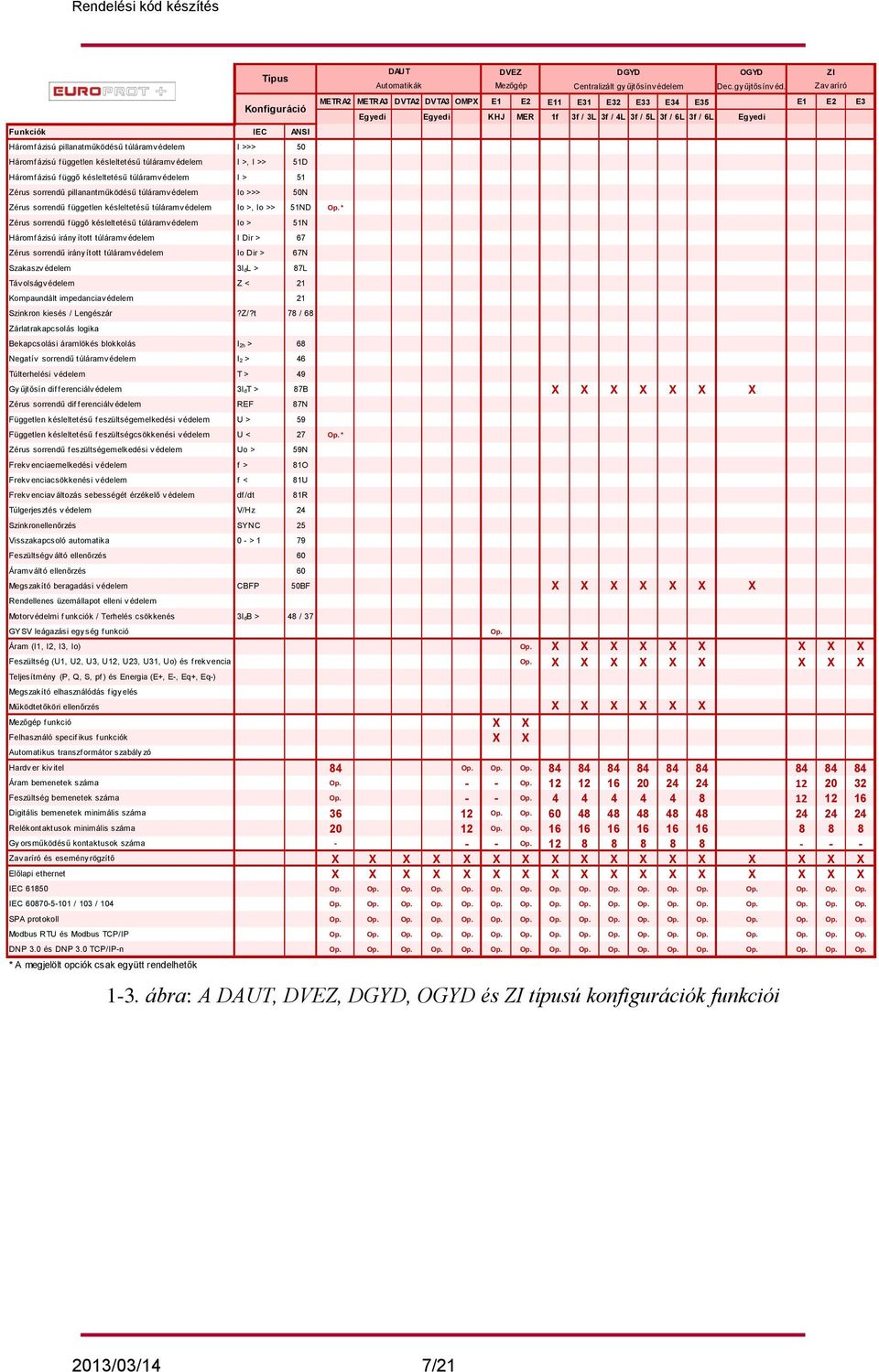

7 Típus Konfiguráció Funkciók IEC ANSI Háromfázisú pillanatműködésű túláramv édelem I >>> 50 Háromfázisú független késleltetésű túláramv édelem I >, I >> 51D Háromf ázisú f üggő késleltetésű túláramv édelem I > 51 Zérus sorrendű pillanantműködésű túláramv édelem Io >>> 50N DAUT DVEZ DGYD OGYD ZI Automatikák Mezőgép Centralizált gyűjtősínvédelem Dec.gy űjtősínv éd. Zav aríró METRA2 METRA3 DVTA2 DVTA3 OMPX E1 E2 E11 E31 E32 E33 E34 E35 E1 E2 E3 Egyedi Egyedi KHJ MER 1f 3f / 3L 3f / 4L 3f / 5L 3f / 6L 3f / 6L Egyedi Zérus sorrendű független késleltetésű túláramv édelem Io >, Io >> 51ND Op. * Zérus sorrendű függő késleltetésű túláramv édelem Io > 51N Háromfázisú irányított túláramv édelem I Dir > 67 Zérus sorrendű irányított túláramv édelem Io Dir > 67N Szakaszv édelem 3IdL > 87L Táv olságv édelem Z < 21 Kompaundált impedanciavédelem 21 Szinkron kiesés / Lengészár?Z/?t 78 / 68 Zárlatrakapcsolás logika Bekapcsolási áramlökés blokkolás I2h > 68 Negatív sorrendű túláramv édelem I2 > 46 Túlterhelési védelem T > 49 Gyűjtősín differenciálv édelem 3IdT > 87B X X X X X X X Zérus sorrendű differenciálv édelem REF 87N Független késleltetésű f eszültségemelkedési v édelem U > 59 Független késleltetésű f eszültségcsökkenési v édelem U < 27 Op. * Zérus sorrendű feszültségemelkedési v édelem Uo > 59N Frekvenciaemelkedési védelem f > 81O Frekvenciacsökkenési védelem f < 81U Frekv enciaváltozás sebességét érzékelő v édelem df /dt 81R Túlgerjesztés védelem V/Hz 24 Szinkronellenőrzés SYNC 25 Visszakapcsoló automatika 0 - > 1 79 Feszültségváltó ellenőrzés 60 Áramv áltó ellenőrzés 60 Megszakító beragadási v édelem CBFP 50BF X X X X X X X Rendellenes üzemállapot elleni v édelem Motorvédelmi funkciók / Terhelés csökkenés 3IdB > 48 / 37 GYSV leágazási egység funkció Áram (I1, I2, I3, Io) Op. X X X X X X X X X Feszültség (U1, U2, U3, U12, U23, U31, Uo) és frekv encia Op. X X X X X X X X X Teljesítmény (P, Q, S, pf ) és Energia (E+, E-, Eq+, Eq-) Megszakító elhasználódás figyelés Működtetőköri ellenőrzés X X X X X X Mezőgép funkció X X Felhasználó specif ikus funkciók X X Automatikus transzformátor szabályzó Hardver kiv itel 84 Op. Op. Op Áram bemenetek száma Op. - - Op Feszültség bemenetek száma Op. - - Op Digitális bemenetek minimális száma Op. Op Relékontaktusok minimális száma Op. Op Gyorsműködésű kontaktusok száma Op Zavaríró és eseményrögzítő X X X X X X X X X X X X X X X X X Előlapi ethernet X X X X X X X X X X X X X X X X X IEC Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. IEC / 103 / 104 Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. SPA protokoll Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Modbus RTU és Modbus TCP/IP Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. DNP 3.0 és DNP 3.0 TCP/IP-n Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. Op. * A megjelölt opciók csak együtt rendelhetők 1-3. ábra: A DAUT, DVEZ, DGYD, OGYD és ZI típusú konfigurációk funkciói Op. 2013/03/14 7/21

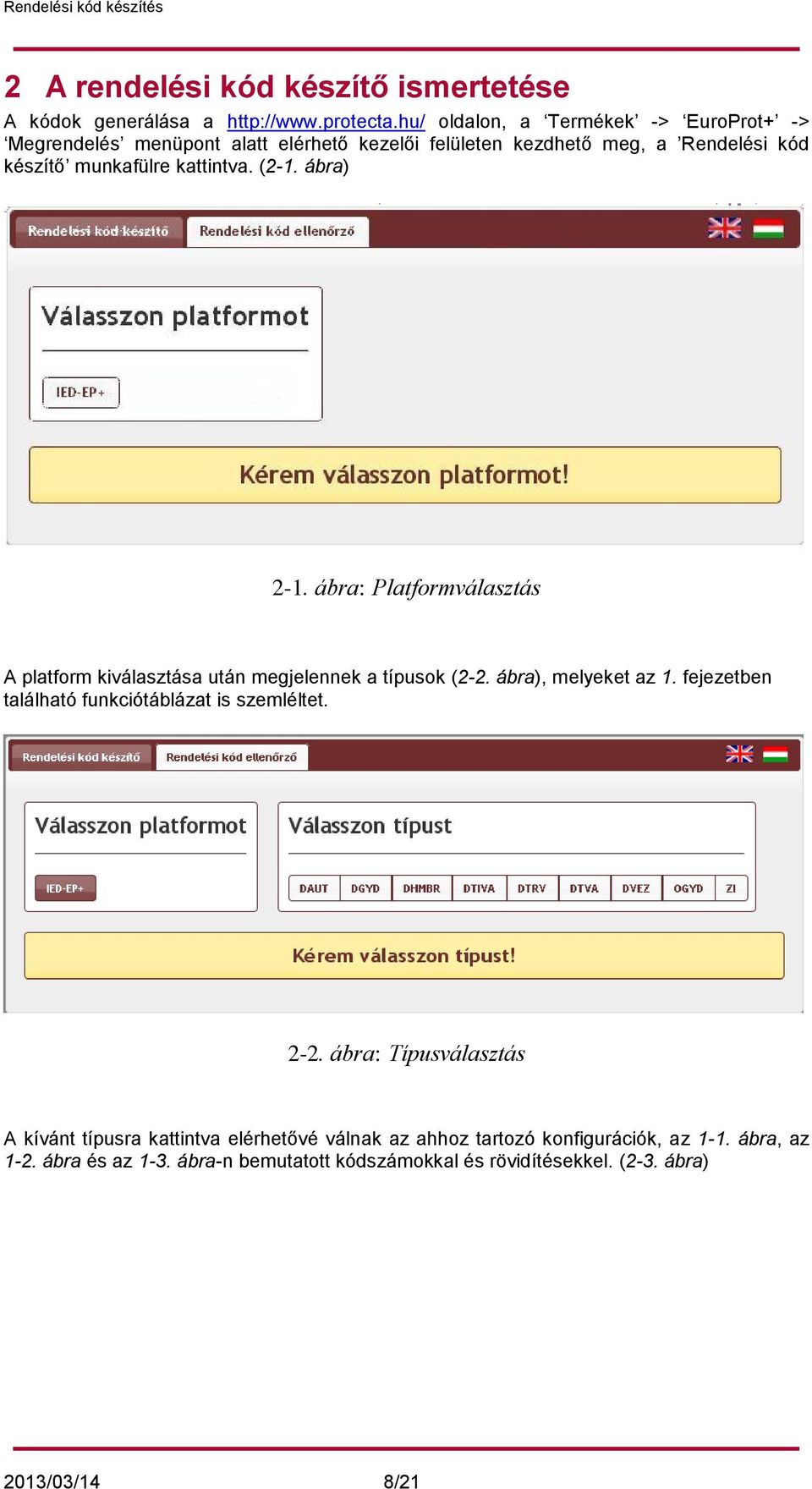

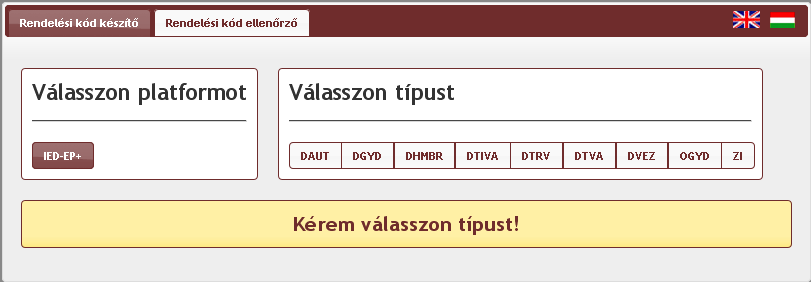

8 2 A rendelési kód készítő ismertetése A kódok generálása a oldalon, a Termékek -> EuroProt+ -> Megrendelés menüpont alatt elérhető kezelői felületen kezdhető meg, a Rendelési kód készítő munkafülre kattintva. (2-1. ábra) 2-1. ábra: Platformválasztás A platform kiválasztása után megjelennek a típusok (2-2. ábra), melyeket az 1. fejezetben található funkciótáblázat is szemléltet ábra: Típusválasztás A kívánt típusra kattintva elérhetővé válnak az ahhoz tartozó konfigurációk, az 1-1. ábra, az 1-2. ábra és az 1-3. ábra-n bemutatott kódszámokkal és rövidítésekkel. (2-3. ábra) 2013/03/14 8/21

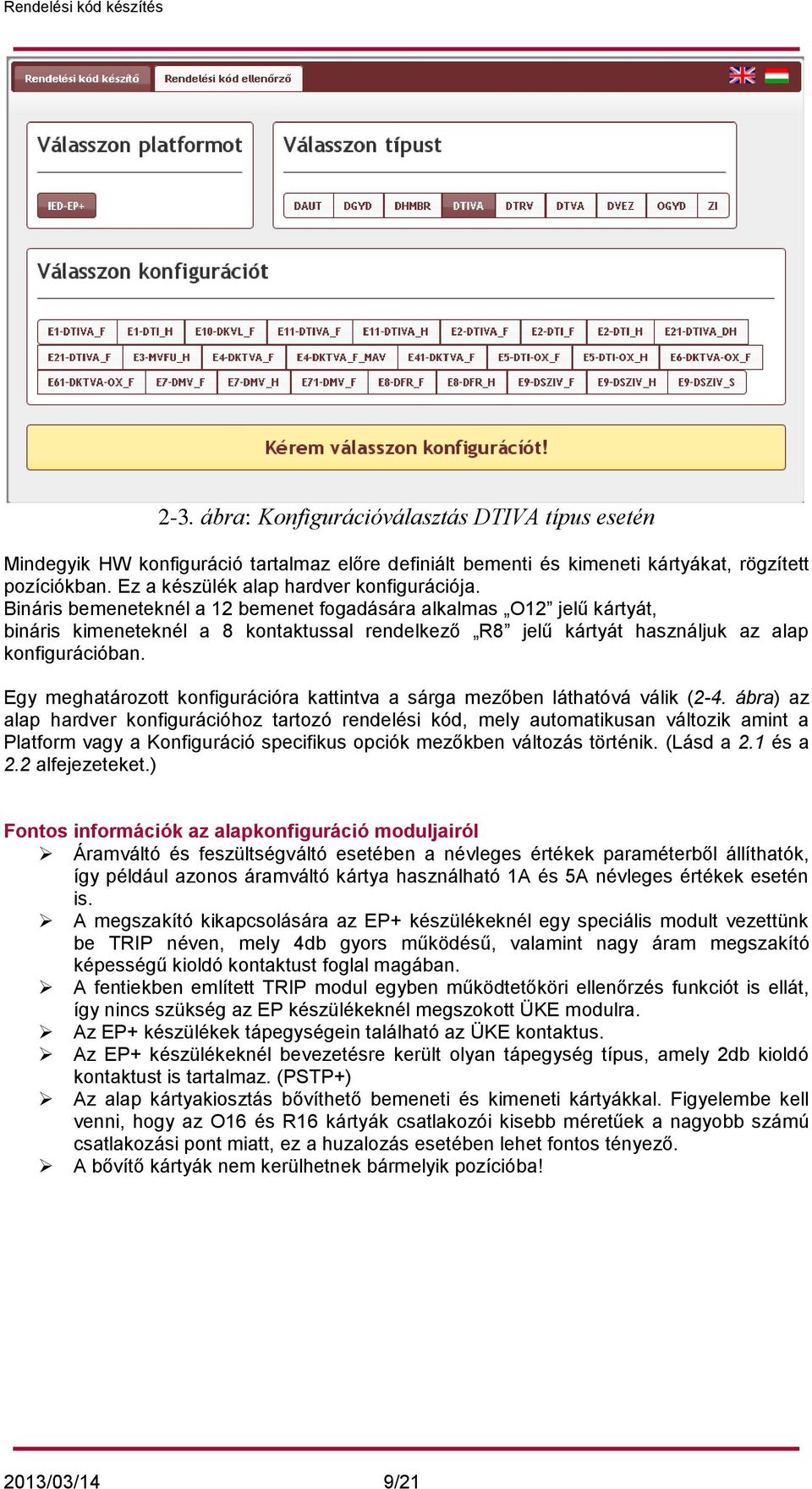

9 2-3. ábra: Konfigurációválasztás DTIVA típus esetén Mindegyik HW konfiguráció tartalmaz előre definiált bementi és kimeneti kártyákat, rögzített pozíciókban. Ez a készülék alap hardver konfigurációja. Bináris bemeneteknél a 12 bemenet fogadására alkalmas O12 jelű kártyát, bináris kimeneteknél a 8 kontaktussal rendelkező R8 jelű kártyát használjuk az alap konfigurációban. Egy meghatározott konfigurációra kattintva a sárga mezőben láthatóvá válik (2-4. ábra) az alap hardver konfigurációhoz tartozó rendelési kód, mely automatikusan változik amint a Platform vagy a Konfiguráció specifikus opciók mezőkben változás történik. (Lásd a 2.1 és a 2.2 alfejezeteket.) Fontos információk az alapkonfiguráció moduljairól Áramváltó és feszültségváltó esetében a névleges értékek paraméterből állíthatók, így például azonos áramváltó kártya használható 1A és 5A névleges értékek esetén is. A megszakító kikapcsolására az EP+ készülékeknél egy speciális modult vezettünk be TRIP néven, mely 4db gyors működésű, valamint nagy áram megszakító képességű kioldó kontaktust foglal magában. A fentiekben említett TRIP modul egyben működtetőköri ellenőrzés funkciót is ellát, így nincs szükség az EP készülékeknél megszokott ÜKE modulra. Az EP+ készülékek tápegységein található az ÜKE kontaktus. Az EP+ készülékeknél bevezetésre került olyan tápegység típus, amely 2db kioldó kontaktust is tartalmaz. (PSTP+) Az alap kártyakiosztás bővíthető bemeneti és kimeneti kártyákkal. Figyelembe kell venni, hogy az O16 és R16 kártyák csatlakozói kisebb méretűek a nagyobb számú csatlakozási pont miatt, ez a huzalozás esetében lehet fontos tényező. A bővítő kártyák nem kerülhetnek bármelyik pozícióba! 2013/03/14 9/21

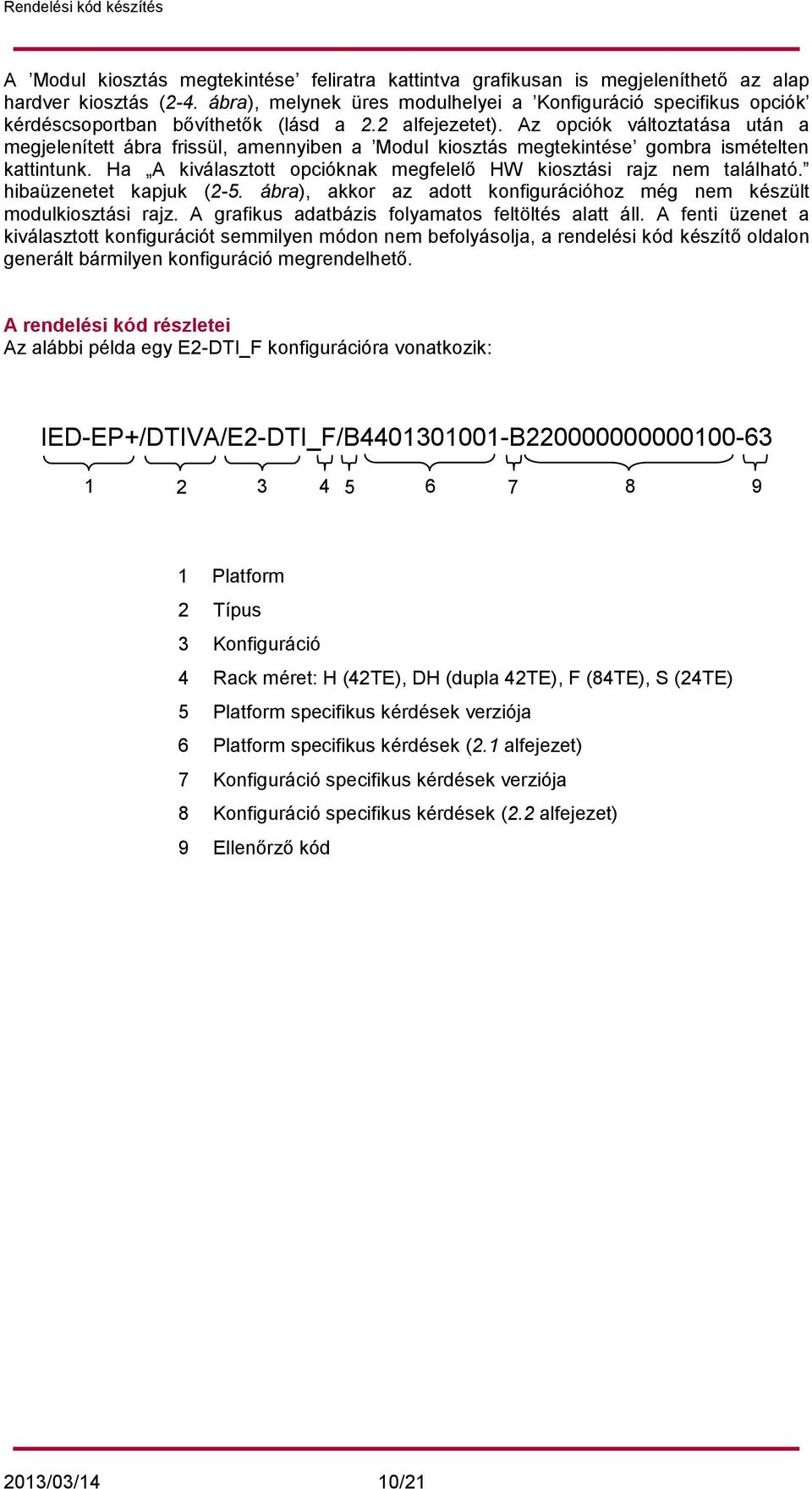

10 A Modul kiosztás megtekintése feliratra kattintva grafikusan is megjeleníthető az alap hardver kiosztás (2-4. ábra), melynek üres modulhelyei a Konfiguráció specifikus opciók kérdéscsoportban bővíthetők (lásd a 2.2 alfejezetet). Az opciók változtatása után a megjelenített ábra frissül, amennyiben a Modul kiosztás megtekintése gombra ismételten kattintunk. Ha A kiválasztott opcióknak megfelelő HW kiosztási rajz nem található. hibaüzenetet kapjuk (2-5. ábra), akkor az adott konfigurációhoz még nem készült modulkiosztási rajz. A grafikus adatbázis folyamatos feltöltés alatt áll. A fenti üzenet a kiválasztott konfigurációt semmilyen módon nem befolyásolja, a rendelési kód készítő oldalon generált bármilyen konfiguráció megrendelhető. A rendelési kód részletei Az alábbi példa egy E2-DTI_F konfigurációra vonatkozik: IED-EP+/DTIVA/E2-DTI_F/B B Platform 2 Típus 3 Konfiguráció 4 Rack méret: H (42TE), DH (dupla 42TE), F (84TE), S (24TE) 5 Platform specifikus kérdések verziója 6 Platform specifikus kérdések (2.1 alfejezet) 7 Konfiguráció specifikus kérdések verziója 8 Konfiguráció specifikus kérdések (2.2 alfejezet) 9 Ellenőrző kód 2013/03/14 10/21

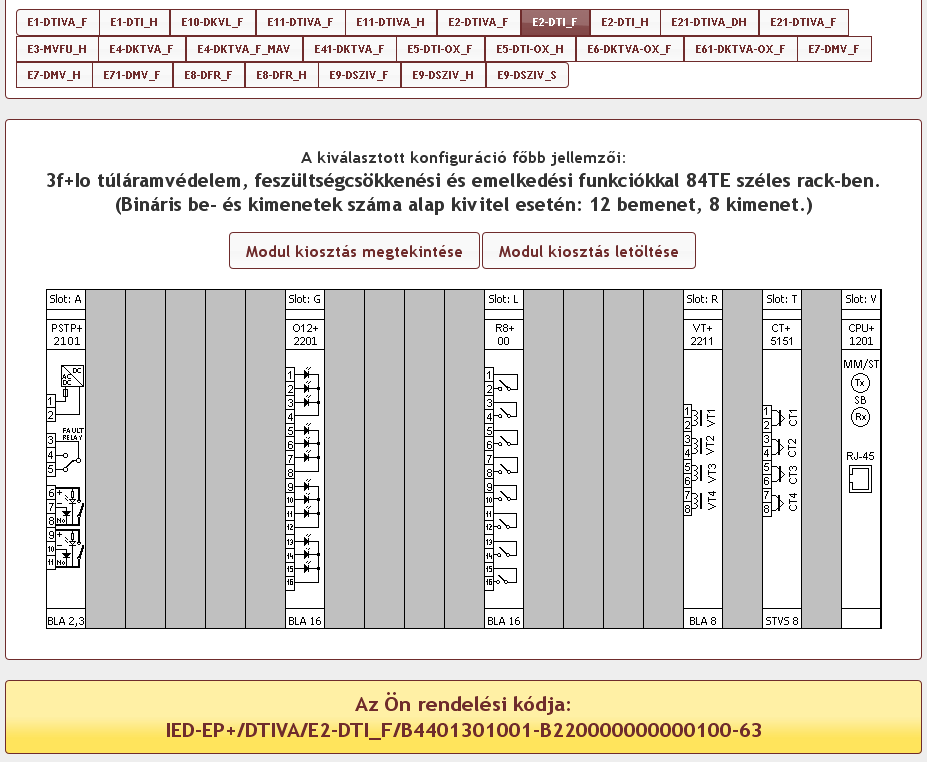

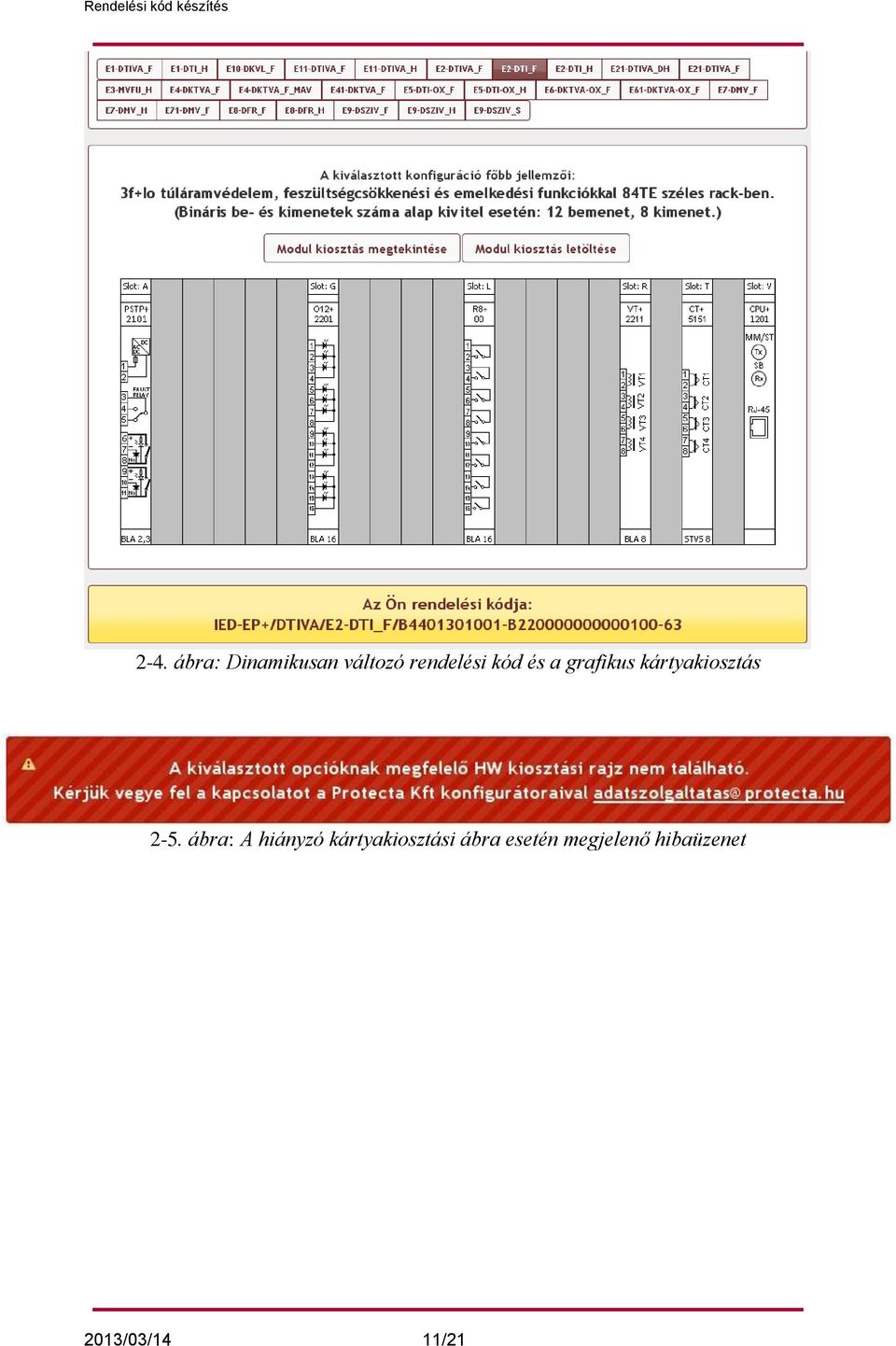

11 2-4. ábra: Dinamikusan változó rendelési kód és a grafikus kártyakiosztás 2-5. ábra: A hiányzó kártyakiosztási ábra esetén megjelenő hibaüzenet 2013/03/14 11/21

12 2.1 Platform specifikus opciók 2-6. ábra: Platform specifikus opciók A platform specifikus opciók mezőben van lehetőség meghatározni a következő jellemzőket: Tápegység (A készülék táplálásának feszültség szintjét kell megadni.) 24V 48V 60V 110V 220/230V A készülék teljesítmény igényének és a kioldó kontaktusok számának függvényében a tápegység modul szélessége változhat: 4TE (1 modul széles) vagy 8TE (2 modul széles). I/O modulok (Bináris bemeneti és trip modulok táplálásának feszültség szintjét kell megadni.) 24V 48V 60V 110V 220V 110V AC (Ezen opció választása esetén a Trip modul nem használható.) 230V AC (Ezen opció választása esetén a Trip modul nem használható.) A billenési feszültség meghúzásnál: U=80%, ejtésnél: U=64%. 2013/03/14 12/21

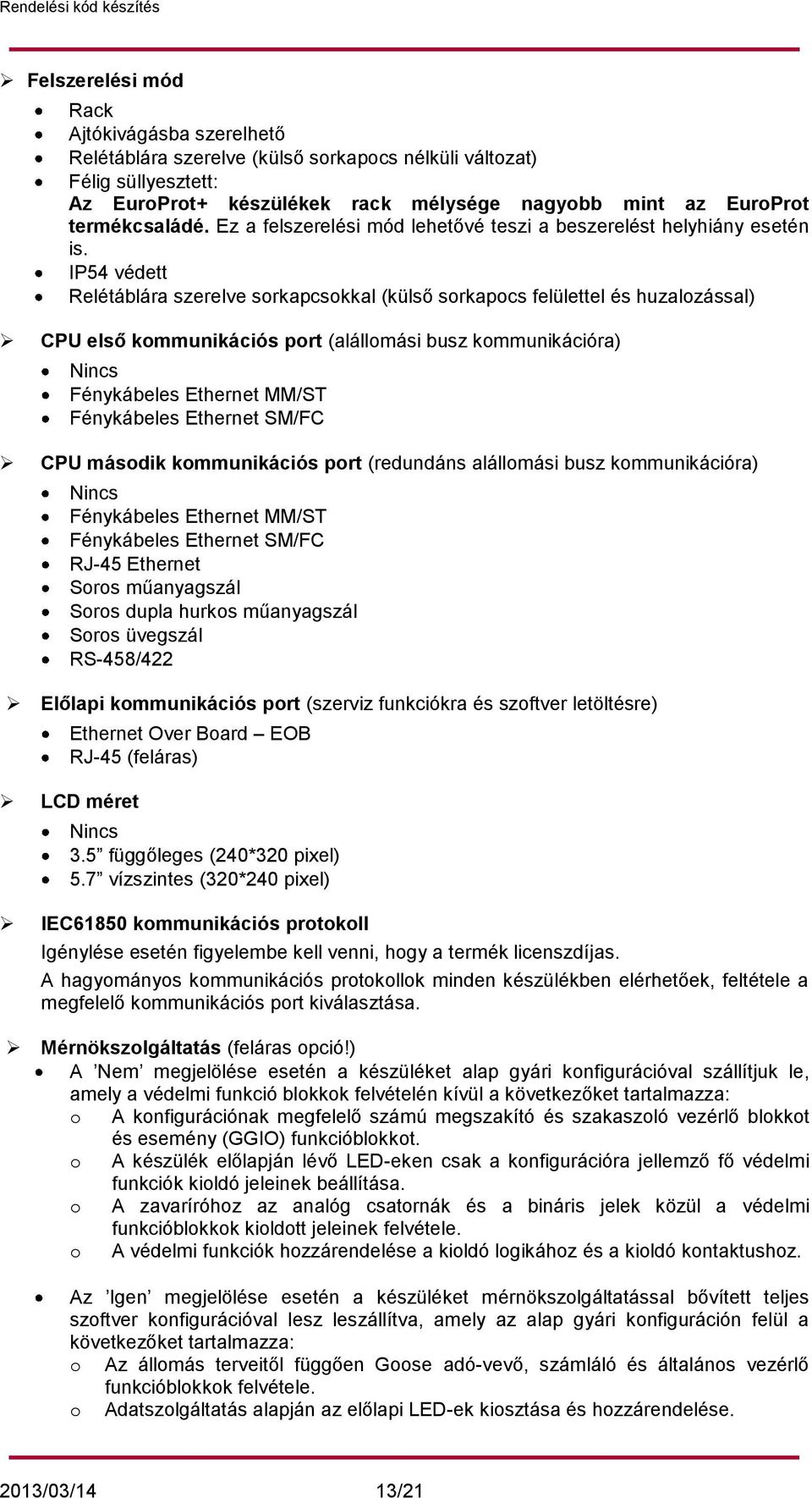

13 Felszerelési mód Rack Ajtókivágásba szerelhető Relétáblára szerelve (külső sorkapocs nélküli változat) Félig süllyesztett: Az EuroProt+ készülékek rack mélysége nagyobb mint az EuroProt termékcsaládé. Ez a felszerelési mód lehetővé teszi a beszerelést helyhiány esetén is. IP54 védett Relétáblára szerelve sorkapcsokkal (külső sorkapocs felülettel és huzalozással) CPU első kommunikációs port (alállomási busz kommunikációra) Nincs Fénykábeles Ethernet MM/ST Fénykábeles Ethernet SM/FC CPU második kommunikációs port (redundáns alállomási busz kommunikációra) Nincs Fénykábeles Ethernet MM/ST Fénykábeles Ethernet SM/FC RJ-45 Ethernet Soros műanyagszál Soros dupla hurkos műanyagszál Soros üvegszál RS-458/422 Előlapi kommunikációs port (szerviz funkciókra és szoftver letöltésre) Ethernet Over Board EOB RJ-45 (feláras) LCD méret Nincs 3.5 függőleges (240*320 pixel) 5.7 vízszintes (320*240 pixel) IEC61850 kommunikációs protokoll Igénylése esetén figyelembe kell venni, hogy a termék licenszdíjas. A hagyományos kommunikációs protokollok minden készülékben elérhetőek, feltétele a megfelelő kommunikációs port kiválasztása. Mérnökszolgáltatás (feláras opció!) A Nem megjelölése esetén a készüléket alap gyári konfigurációval szállítjuk le, amely a védelmi funkció blokkok felvételén kívül a következőket tartalmazza: o A konfigurációnak megfelelő számú megszakító és szakaszoló vezérlő blokkot és esemény (GGIO) funkcióblokkot. o A készülék előlapján lévő LED-eken csak a konfigurációra jellemző fő védelmi funkciók kioldó jeleinek beállítása. o A zavaríróhoz az analóg csatornák és a bináris jelek közül a védelmi funkcióblokkok kioldott jeleinek felvétele. o A védelmi funkciók hozzárendelése a kioldó logikához és a kioldó kontaktushoz. Az Igen megjelölése esetén a készüléket mérnökszolgáltatással bővített teljes szoftver konfigurációval lesz leszállítva, amely az alap gyári konfiguráción felül a következőket tartalmazza: o Az állomás terveitől függően Goose adó-vevő, számláló és általános vezérlő funkcióblokkok felvétele. o Adatszolgáltatás alapján az előlapi LED-ek kiosztása és hozzárendelése. 2013/03/14 13/21

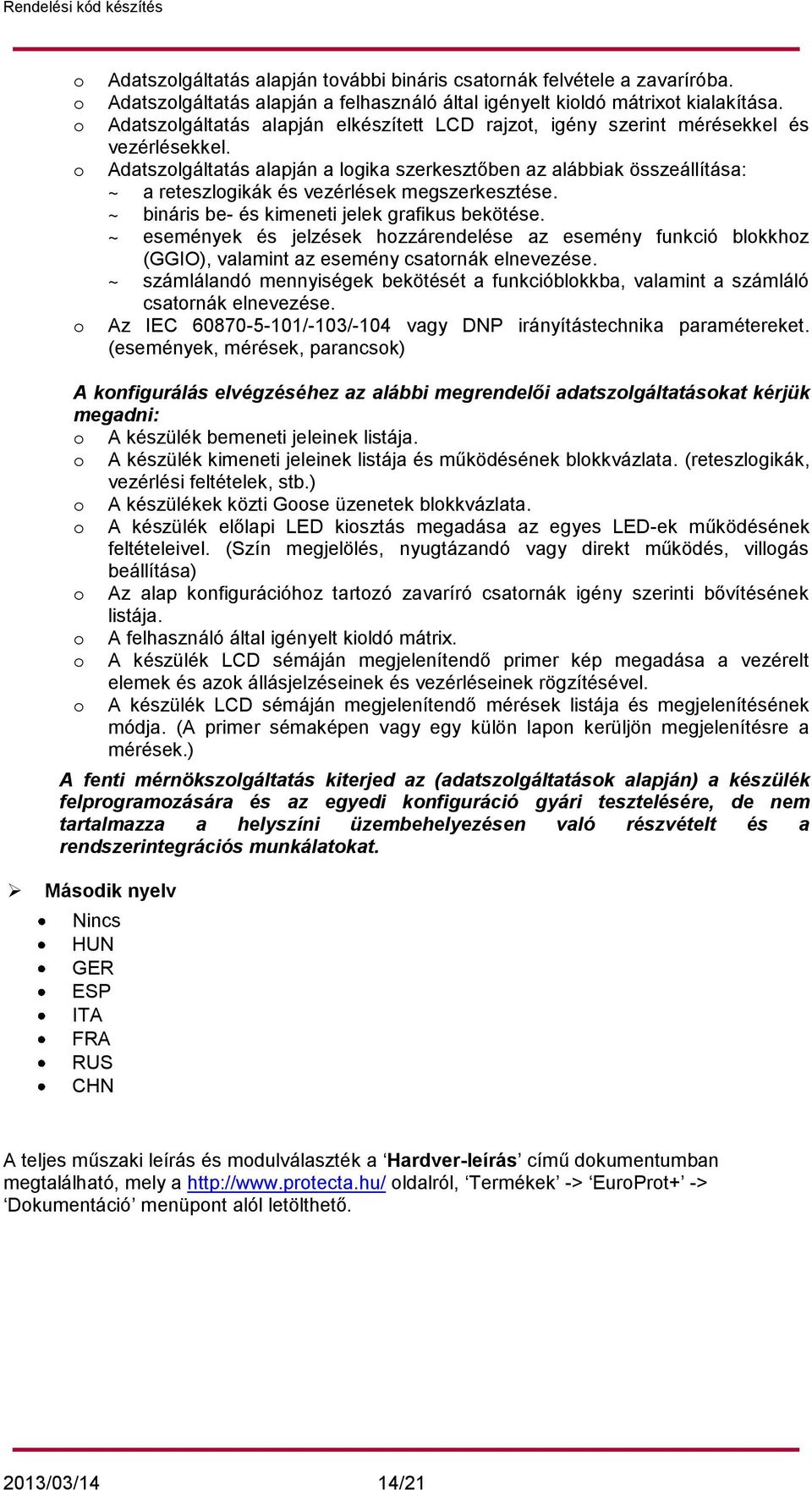

14 o o o o o Adatszolgáltatás alapján további bináris csatornák felvétele a zavaríróba. Adatszolgáltatás alapján a felhasználó által igényelt kioldó mátrixot kialakítása. Adatszolgáltatás alapján elkészített LCD rajzot, igény szerint mérésekkel és vezérlésekkel. Adatszolgáltatás alapján a logika szerkesztőben az alábbiak összeállítása: ~ a reteszlogikák és vezérlések megszerkesztése. ~ bináris be- és kimeneti jelek grafikus bekötése. ~ események és jelzések hozzárendelése az esemény funkció blokkhoz (GGIO), valamint az esemény csatornák elnevezése. ~ számlálandó mennyiségek bekötését a funkcióblokkba, valamint a számláló csatornák elnevezése. Az IEC /-103/-104 vagy DNP irányítástechnika paramétereket. (események, mérések, parancsok) A konfigurálás elvégzéséhez az alábbi megrendelői adatszolgáltatásokat kérjük megadni: o A készülék bemeneti jeleinek listája. o A készülék kimeneti jeleinek listája és működésének blokkvázlata. (reteszlogikák, vezérlési feltételek, stb.) o A készülékek közti Goose üzenetek blokkvázlata. o A készülék előlapi LED kiosztás megadása az egyes LED-ek működésének feltételeivel. (Szín megjelölés, nyugtázandó vagy direkt működés, villogás beállítása) o Az alap konfigurációhoz tartozó zavaríró csatornák igény szerinti bővítésének listája. o A felhasználó által igényelt kioldó mátrix. o A készülék LCD sémáján megjelenítendő primer kép megadása a vezérelt elemek és azok állásjelzéseinek és vezérléseinek rögzítésével. o A készülék LCD sémáján megjelenítendő mérések listája és megjelenítésének módja. (A primer sémaképen vagy egy külön lapon kerüljön megjelenítésre a mérések.) A fenti mérnökszolgáltatás kiterjed az (adatszolgáltatások alapján) a készülék felprogramozására és az egyedi konfiguráció gyári tesztelésére, de nem tartalmazza a helyszíni üzembehelyezésen való részvételt és a rendszerintegrációs munkálatokat. Második nyelv Nincs HUN GER ESP ITA FRA RUS CHN A teljes műszaki leírás és modulválaszték a Hardver-leírás című dokumentumban megtalálható, mely a oldalról, Termékek -> EuroProt+ -> Dokumentáció menüpont alól letölthető. 2013/03/14 14/21

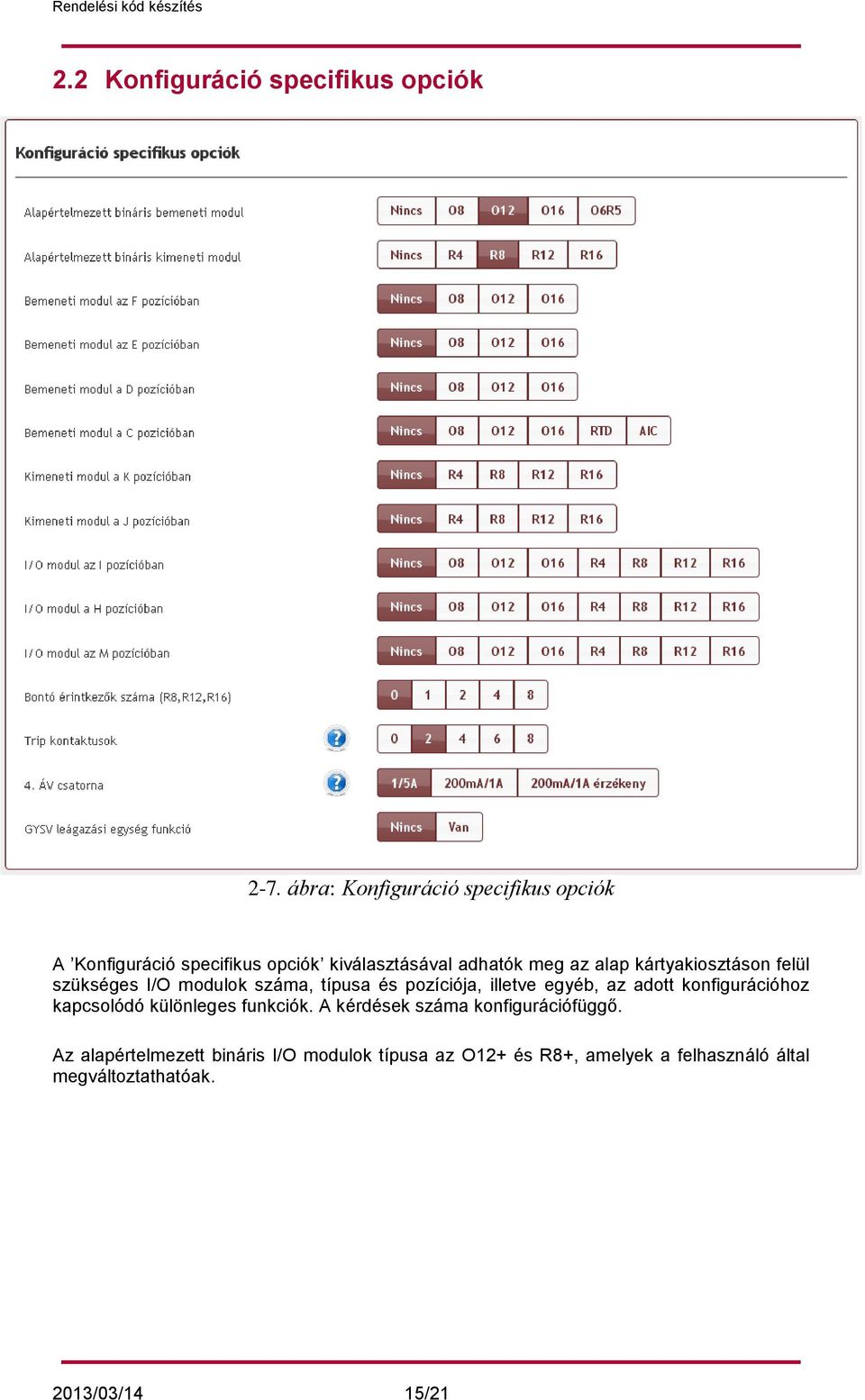

15 2.2 Konfiguráció specifikus opciók 2-7. ábra: Konfiguráció specifikus opciók A Konfiguráció specifikus opciók kiválasztásával adhatók meg az alap kártyakiosztáson felül szükséges I/O modulok száma, típusa és pozíciója, illetve egyéb, az adott konfigurációhoz kapcsolódó különleges funkciók. A kérdések száma konfigurációfüggő. Az alapértelmezett bináris I/O modulok típusa az O12+ és R8+, amelyek a felhasználó által megváltoztathatóak. 2013/03/14 15/21

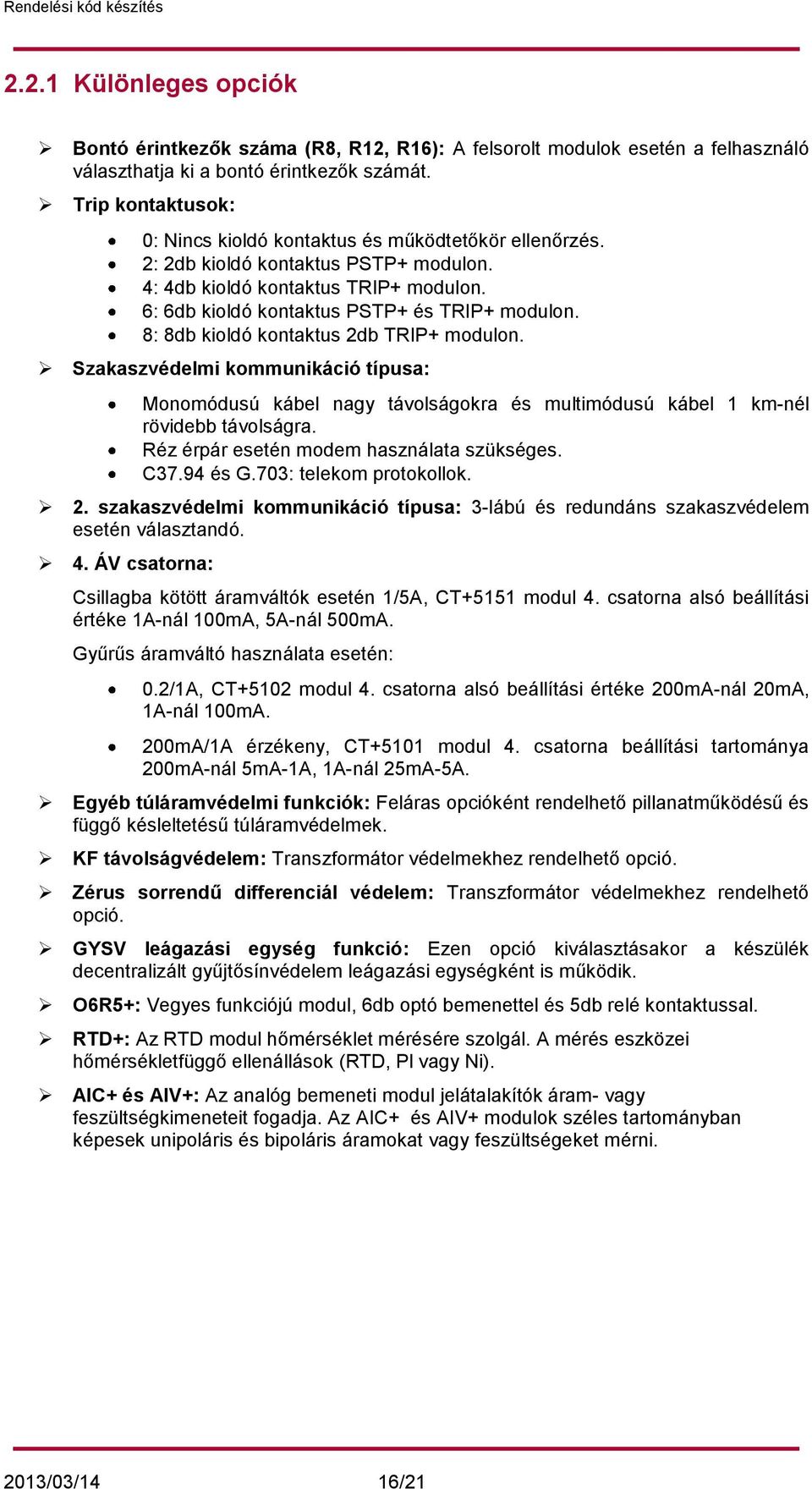

16 2.2.1 Különleges opciók Bontó érintkezők száma (R8, R12, R16): A felsorolt modulok esetén a felhasználó választhatja ki a bontó érintkezők számát. Trip kontaktusok: 0: Nincs kioldó kontaktus és működtetőkör ellenőrzés. 2: 2db kioldó kontaktus PSTP+ modulon. 4: 4db kioldó kontaktus TRIP+ modulon. 6: 6db kioldó kontaktus PSTP+ és TRIP+ modulon. 8: 8db kioldó kontaktus 2db TRIP+ modulon. Szakaszvédelmi kommunikáció típusa: Monomódusú kábel nagy távolságokra és multimódusú kábel 1 km-nél rövidebb távolságra. Réz érpár esetén modem használata szükséges. C37.94 és G.703: telekom protokollok. 2. szakaszvédelmi kommunikáció típusa: 3-lábú és redundáns szakaszvédelem esetén választandó. 4. ÁV csatorna: Csillagba kötött áramváltók esetén 1/5A, CT+5151 modul 4. csatorna alsó beállítási értéke 1A-nál 100mA, 5A-nál 500mA. Gyűrűs áramváltó használata esetén: 0.2/1A, CT+5102 modul 4. csatorna alsó beállítási értéke 200mA-nál 20mA, 1A-nál 100mA. 200mA/1A érzékeny, CT+5101 modul 4. csatorna beállítási tartománya 200mA-nál 5mA-1A, 1A-nál 25mA-5A. Egyéb túláramvédelmi funkciók: Feláras opcióként rendelhető pillanatműködésű és függő késleltetésű túláramvédelmek. KF távolságvédelem: Transzformátor védelmekhez rendelhető opció. Zérus sorrendű differenciál védelem: Transzformátor védelmekhez rendelhető opció. GYSV leágazási egység funkció: Ezen opció kiválasztásakor a készülék decentralizált gyűjtősínvédelem leágazási egységként is működik. O6R5+: Vegyes funkciójú modul, 6db optó bemenettel és 5db relé kontaktussal. RTD+: Az RTD modul hőmérséklet mérésére szolgál. A mérés eszközei hőmérsékletfüggő ellenállások (RTD, Pl vagy Ni). AIC+ és AIV+: Az analóg bemeneti modul jelátalakítók áram- vagy feszültségkimeneteit fogadja. Az AIC+ és AIV+ modulok széles tartományban képesek unipoláris és bipoláris áramokat vagy feszültségeket mérni. 2013/03/14 16/21

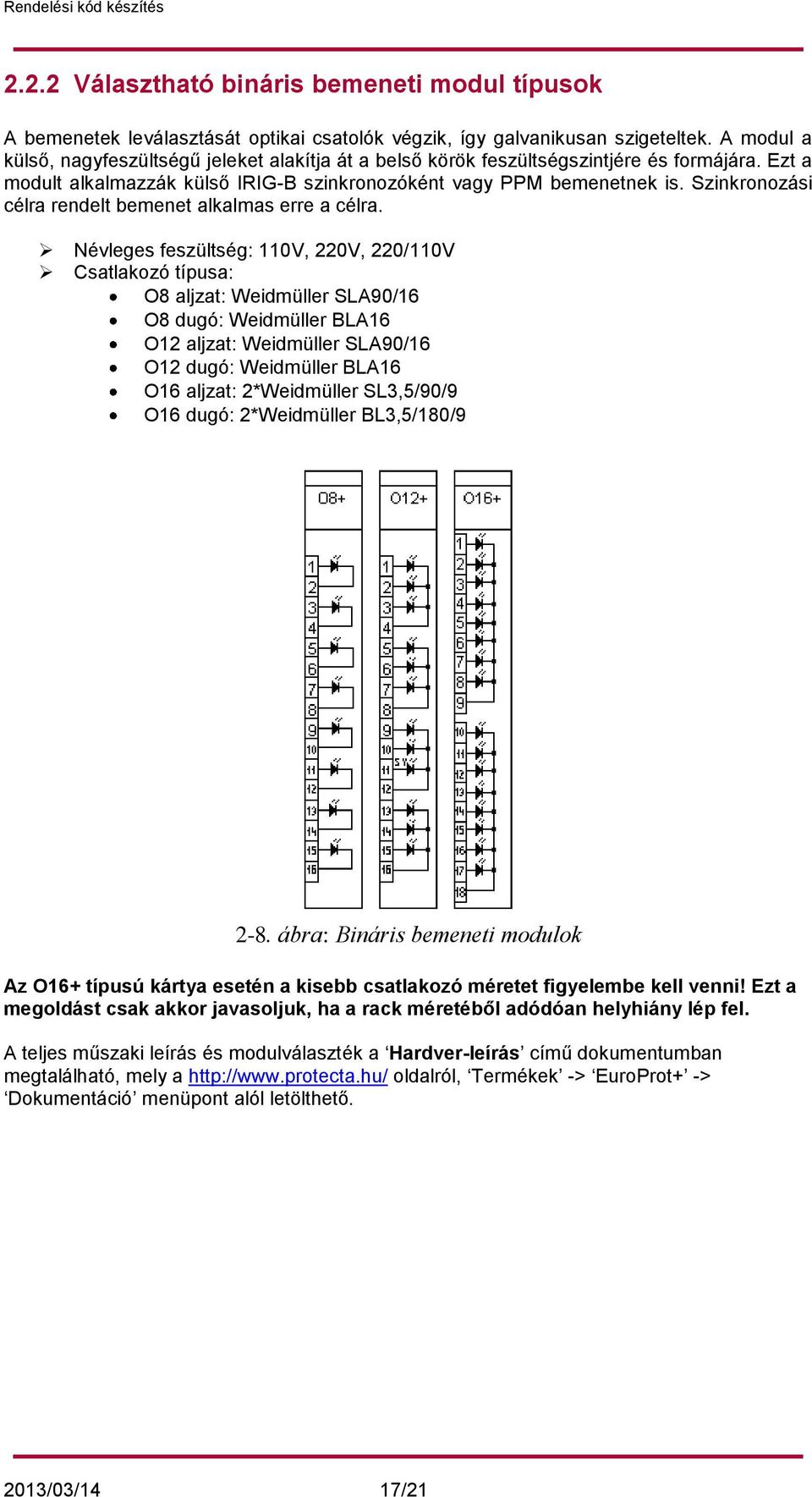

17 2.2.2 Választható bináris bemeneti modul típusok A bemenetek leválasztását optikai csatolók végzik, így galvanikusan szigeteltek. A modul a külső, nagyfeszültségű jeleket alakítja át a belső körök feszültségszintjére és formájára. Ezt a modult alkalmazzák külső IRIG-B szinkronozóként vagy PPM bemenetnek is. Szinkronozási célra rendelt bemenet alkalmas erre a célra. Névleges feszültség: 110V, 220V, 220/110V Csatlakozó típusa: O8 aljzat: Weidmüller SLA90/16 O8 dugó: Weidmüller BLA16 O12 aljzat: Weidmüller SLA90/16 O12 dugó: Weidmüller BLA16 O16 aljzat: 2*Weidmüller SL3,5/90/9 O16 dugó: 2*Weidmüller BL3,5/180/ ábra: Bináris bemeneti modulok Az O16+ típusú kártya esetén a kisebb csatlakozó méretet figyelembe kell venni! Ezt a megoldást csak akkor javasoljuk, ha a rack méretéből adódóan helyhiány lép fel. A teljes műszaki leírás és modulválaszték a Hardver-leírás című dokumentumban megtalálható, mely a oldalról, Termékek -> EuroProt+ -> Dokumentáció menüpont alól letölthető. 2013/03/14 17/21

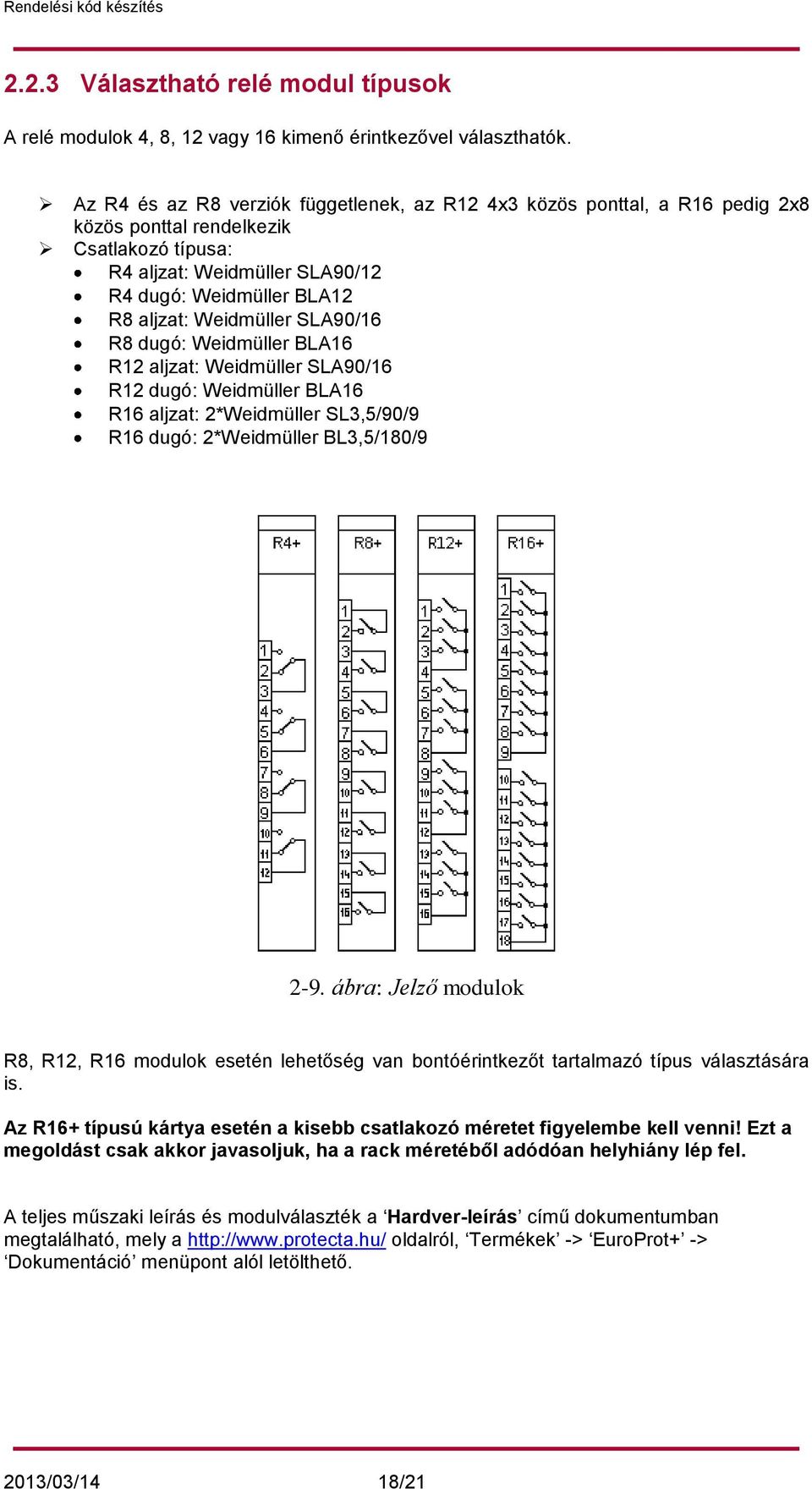

18 2.2.3 Választható relé modul típusok A relé modulok 4, 8, 12 vagy 16 kimenő érintkezővel választhatók. Az R4 és az R8 verziók függetlenek, az R12 4x3 közös ponttal, a R16 pedig 2x8 közös ponttal rendelkezik Csatlakozó típusa: R4 aljzat: Weidmüller SLA90/12 R4 dugó: Weidmüller BLA12 R8 aljzat: Weidmüller SLA90/16 R8 dugó: Weidmüller BLA16 R12 aljzat: Weidmüller SLA90/16 R12 dugó: Weidmüller BLA16 R16 aljzat: 2*Weidmüller SL3,5/90/9 R16 dugó: 2*Weidmüller BL3,5/180/ ábra: Jelző modulok R8, R12, R16 modulok esetén lehetőség van bontóérintkezőt tartalmazó típus választására is. Az R16+ típusú kártya esetén a kisebb csatlakozó méretet figyelembe kell venni! Ezt a megoldást csak akkor javasoljuk, ha a rack méretéből adódóan helyhiány lép fel. A teljes műszaki leírás és modulválaszték a Hardver-leírás című dokumentumban megtalálható, mely a oldalról, Termékek -> EuroProt+ -> Dokumentáció menüpont alól letölthető. 2013/03/14 18/21

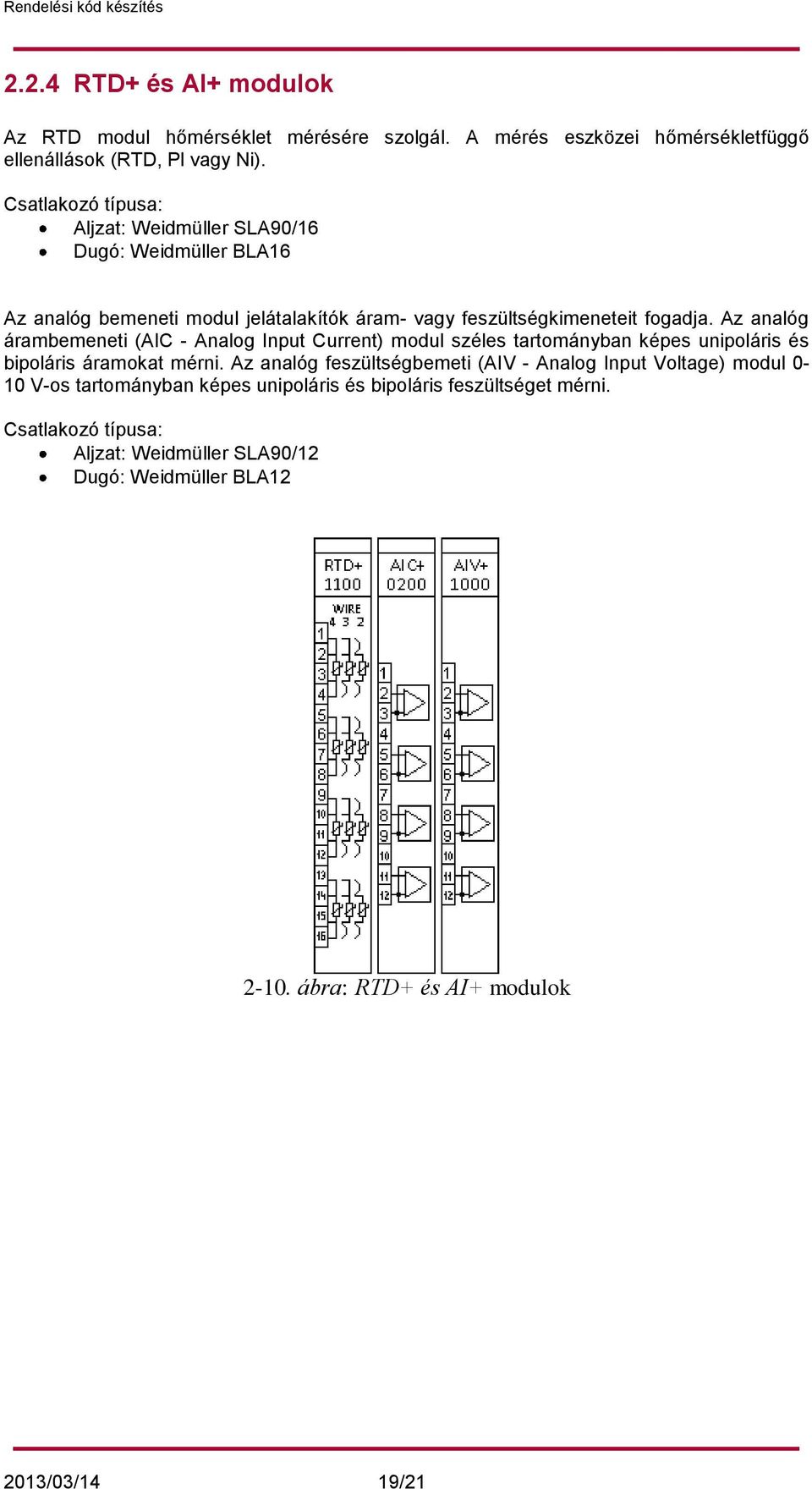

19 2.2.4 RTD+ és AI+ modulok Az RTD modul hőmérséklet mérésére szolgál. A mérés eszközei hőmérsékletfüggő ellenállások (RTD, Pl vagy Ni). Csatlakozó típusa: Aljzat: Weidmüller SLA90/16 Dugó: Weidmüller BLA16 Az analóg bemeneti modul jelátalakítók áram- vagy feszültségkimeneteit fogadja. Az analóg árambemeneti (AIC - Analog Input Current) modul széles tartományban képes unipoláris és bipoláris áramokat mérni. Az analóg feszültségbemeti (AIV - Analog Input Voltage) modul 0-10 V-os tartományban képes unipoláris és bipoláris feszültséget mérni. Csatlakozó típusa: Aljzat: Weidmüller SLA90/12 Dugó: Weidmüller BLA ábra: RTD+ és AI+ modulok 2013/03/14 19/21

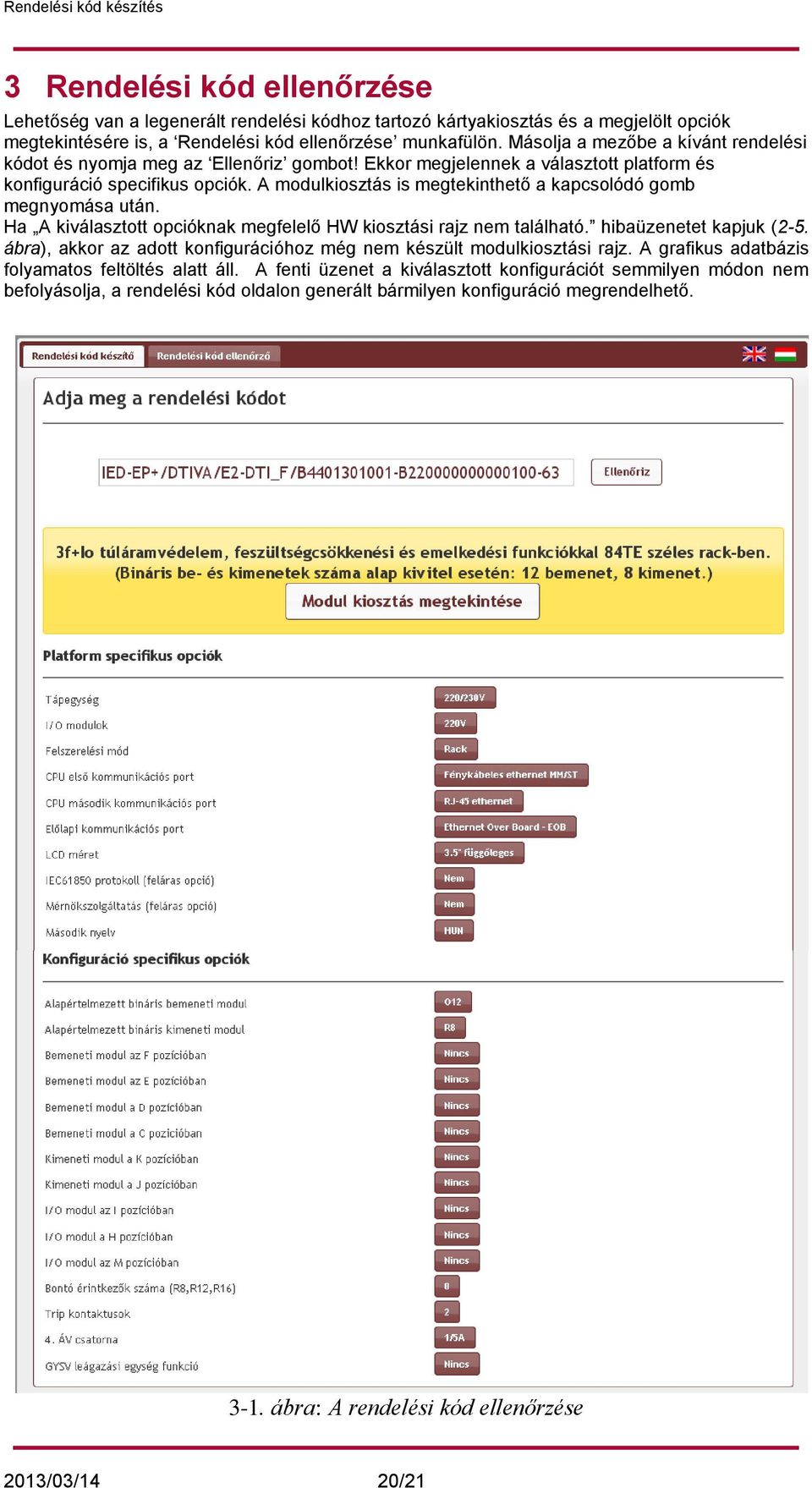

20 3 Rendelési kód ellenőrzése Lehetőség van a legenerált rendelési kódhoz tartozó kártyakiosztás és a megjelölt opciók megtekintésére is, a Rendelési kód ellenőrzése munkafülön. Másolja a mezőbe a kívánt rendelési kódot és nyomja meg az Ellenőriz gombot! Ekkor megjelennek a választott platform és konfiguráció specifikus opciók. A modulkiosztás is megtekinthető a kapcsolódó gomb megnyomása után. Ha A kiválasztott opcióknak megfelelő HW kiosztási rajz nem található. hibaüzenetet kapjuk (2-5. ábra), akkor az adott konfigurációhoz még nem készült modulkiosztási rajz. A grafikus adatbázis folyamatos feltöltés alatt áll. A fenti üzenet a kiválasztott konfigurációt semmilyen módon nem befolyásolja, a rendelési kód oldalon generált bármilyen konfiguráció megrendelhető ábra: A rendelési kód ellenőrzése 2013/03/14 20/21

21 A rendelési kód ellenőrzésekor további hibaüzenetek is megjelenhetnek. Ha a karaktersorozat 1-4. része (2. fejezet A rendelési kód részletei bekezdés) hibás, vagy még nem lelhető fel az adatbázisban, akkor a hibára annak helyétől függően a... not in database üzenetek figyelmeztetnek (3-2. ábra). Hibának számít a karaktersorozatban vagy az előtt található szóköz is! 3-2. ábra: Érvénytelen platform, type és configuration hibaüzenetek A rendelési kód utolsó két karaktere egy ellenőrző kód. Amennyiben a platform, a típus és a konfiguráció név helyes, de a beírt karaktersorozat összege nem egyezik az ellenőrző kóddal (pl. gépelési hiba), akkor a BAD CHECKSUM hibaüzenetet kapjuk (3-3. ábra) Szintén ezt az hibaüzenetet kapjuk, ha a karaktersorozat után szóköz található! 3-3. ábra: A rendelési kód ellenőrzésekor fellépő BAD CHECKSUM hibaüzenet A rendelési kód platform vagy konfiguráció specifikus opcióik verziójának változása esetén (pl. egy új hardver modul megjelenésekor) az addig érvényes rendelési kód elavulttá válik. Az ilyen kódok ellenőrzésekor a következő figyelmeztető üzeneteket kapjuk: 3-4. ábra: A rendelési kód ellenőrzésekor fellépő újabb verzióra való figyelmeztetések Ebben az esetben vegye fel a kapcsolatot a Protectával (adatszolgaltatas@protecta.hu). 2013/03/14 21/21
