Építőmérnöki alapismeretek (BMEEOUV0103) ÉPÍTŐANYAGOK elővizsga,

Átírás

1 Építőmérnöki alapismeretek (BMEEOUV0103) ÉPÍTŐANYAGOK elővizsga, Név: Neptun kód: A dolgozat 5 oldalból áll. Minden kérdést válaszoljon meg. A rendelkezésre álló idő 90 perc. Segédeszközök használata megengedett. Válaszai terjedelme lehetőség szerint ne haladja meg a megadott szövegdobozok méretét. Beküldendő formátum PDF vagy doc/docx. A visszaküldött fájl neve az Ön nevén és Neptun kódján kívül más információt ne tartalmazzon. A sikeres teljesítéshez legalább 50%-os eredmény elérendő. Figyelmesen olvasson el minden kérdést, ne ugorjon át szavakat. A megoldásnak akkor kezdjen neki, ha a kérdést megértette. A megnövelt időkeret lehetővé teszi a nyugodt, megfontolt munkavégzést. Aktiválja a következő két jelölő egyikét: A dolgozatot egyénileg oldottam meg: A dolgozatot teamben oldottam meg: Team munka esetén kérem, hogy tüntesse föl az alábbi szövegdobozban a számpélda megoldások értelmi szerzőjének nevét (amennyiben nem Ön az), mert a team azon tagja bónusz pontokkal lesz ezért jutalmazva. A team többi tagjára nézve ennek semmilyen hatása nincs. A számpéldák numerikus adatait (a későbbi szövegrészekben piros színnel kiemelt paramétereket) a saját Neptun kódja alapján az alábbi táblázatban keresheti ki. az ön Neptun kódjában szereplő numerikus karakterek száma a 2,5 2, ,5 3,5 b c d e f g h i j k 3,15 3,1 3 2,95 2,9 2,85 m 2,65 2,64 2,63 2,62 2,61 2,6 1/5

2 E.1. Írja le, hogy építőipari tevékenység (pl. tenderkiírás, ingatlanfejlesztés, tervezői tevékenység, anyaggyártás, kivitelezés, építményfenntartás, szerkezetrekonstrukció, kereskedelem/szállítás, hatósági tevékenység, stb.) résztvevőjeként, az építész vagy építőmérnök kollégákkal kooperálva hogyan tudná elősegíteni a fenntartható építést? Konkrétumot írjon. 10 pont E.2. Az előadásokon elhangzottak közül mely témakört találja a leghasznosabbnak a későbbi esetleges munkája szempontjából? Írja le a konkrét megszerzett ismereteit. E.3. Az előadásokon elhangzottak közül mely témakört találta a legérdekesebbnek? Írja le a konkrét megszerzett ismereteit. 2/5

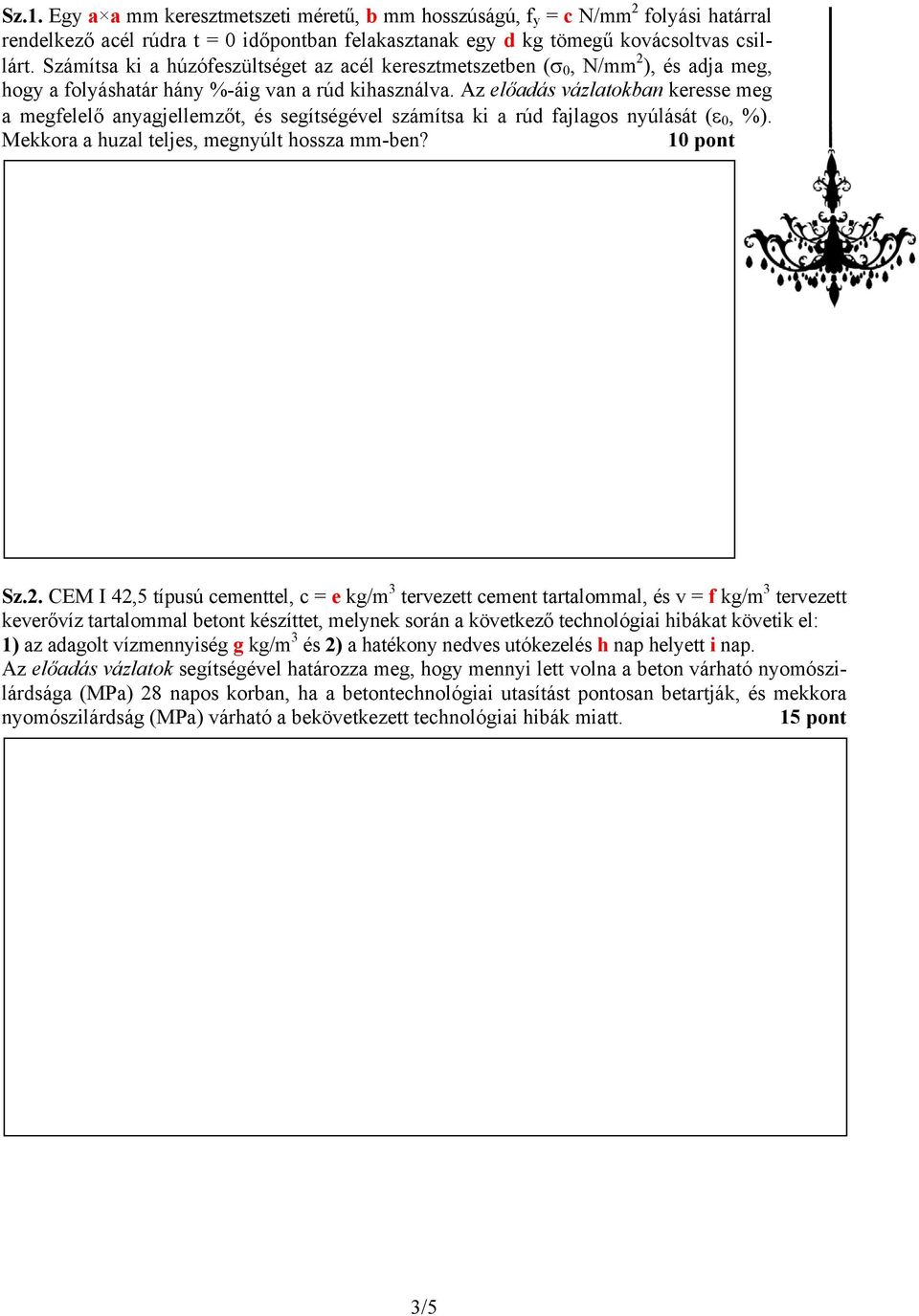

3 Sz.1. Egy a a mm keresztmetszeti méretű, b mm hosszúságú, f y = c N/mm 2 folyási határral rendelkező acél rúdra t = 0 időpontban felakasztanak egy d kg tömegű kovácsoltvas csillárt. Számítsa ki a húzófeszültséget az acél keresztmetszetben ( 0, N/mm 2 ), és adja meg, hogy a folyáshatár hány %-áig van a rúd kihasználva. Az előadás vázlatokban keresse meg a megfelelő anyagjellemzőt, és segítségével számítsa ki a rúd fajlagos nyúlását ( 0, %). Mekkora a huzal teljes, megnyúlt hossza mm-ben? 10 pont Sz.2. CEM I 42,5 típusú cementtel, c = e kg/m 3 tervezett cement tartalommal, és v = f kg/m 3 tervezett keverővíz tartalommal betont készíttet, melynek során a következő technológiai hibákat követik el: 1) az adagolt vízmennyiség g kg/m 3 és 2) a hatékony nedves utókezelés h nap helyett i nap. Az előadás vázlatok segítségével határozza meg, hogy mennyi lett volna a beton várható nyomószilárdsága (MPa) 28 napos korban, ha a betontechnológiai utasítást pontosan betartják, és mekkora nyomószilárdság (MPa) várható a bekövetkezett technológiai hibák miatt. 1 3/5

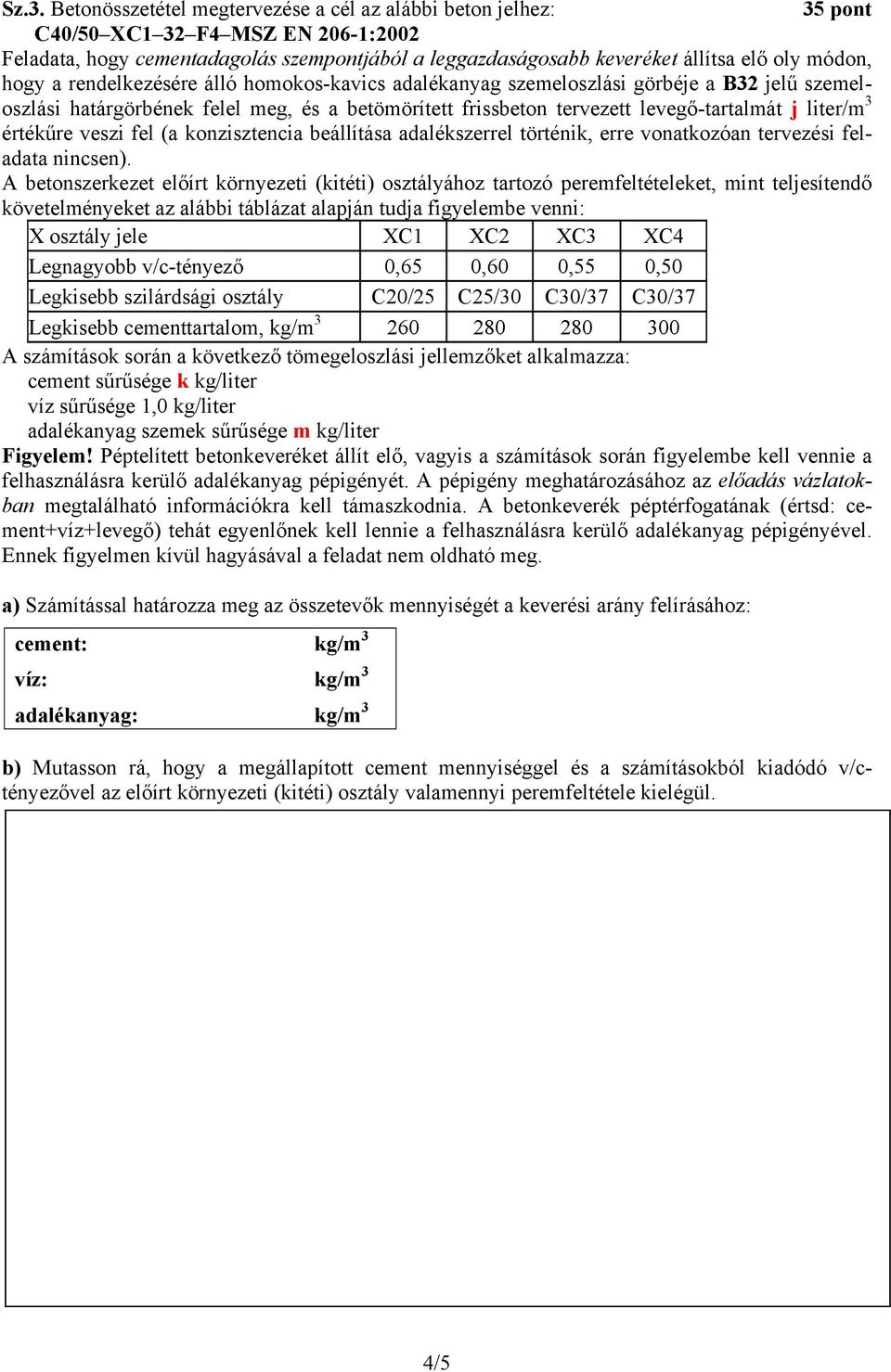

4 Sz.3. Betonösszetétel megtervezése a cél az alábbi beton jelhez: 3 C40/50 XC1 32 F4 MSZ EN 206-1:2002 Feladata, hogy cementadagolás szempontjából a leggazdaságosabb keveréket állítsa elő oly módon, hogy a rendelkezésére álló homokos-kavics adalékanyag szemeloszlási görbéje a B32 jelű szemeloszlási határgörbének felel meg, és a betömörített frissbeton tervezett levegő-tartalmát j liter/m 3 értékűre veszi fel (a konzisztencia beállítása adalékszerrel történik, erre vonatkozóan tervezési feladata nincsen). A betonszerkezet előírt környezeti (kitéti) osztályához tartozó peremfeltételeket, mint teljesítendő követelményeket az alábbi táblázat alapján tudja figyelembe venni: X osztály jele XC1 XC2 XC3 XC4 Legnagyobb v/c-tényező 0,65 0,60 0,55 0,50 Legkisebb szilárdsági osztály C20/25 C25/30 C30/37 C30/37 Legkisebb cementtartalom, kg/m A számítások során a következő tömegeloszlási jellemzőket alkalmazza: cement sűrűsége k kg/liter víz sűrűsége 1,0 kg/liter adalékanyag szemek sűrűsége m kg/liter Figyelem! Péptelített betonkeveréket állít elő, vagyis a számítások során figyelembe kell vennie a felhasználásra kerülő adalékanyag pépigényét. A pépigény meghatározásához az előadás vázlatokban megtalálható információkra kell támaszkodnia. A betonkeverék péptérfogatának (értsd: cement+víz+levegő) tehát egyenlőnek kell lennie a felhasználásra kerülő adalékanyag pépigényével. Ennek figyelmen kívül hagyásával a feladat nem oldható meg. a) Számítással határozza meg az összetevők mennyiségét a keverési arány felírásához: cement: kg/m 3 víz: kg/m 3 adalékanyag: kg/m 3 b) Mutasson rá, hogy a megállapított cement mennyiséggel és a számításokból kiadódó v/ctényezővel az előírt környezeti (kitéti) osztály valamennyi peremfeltétele kielégül. 4/5

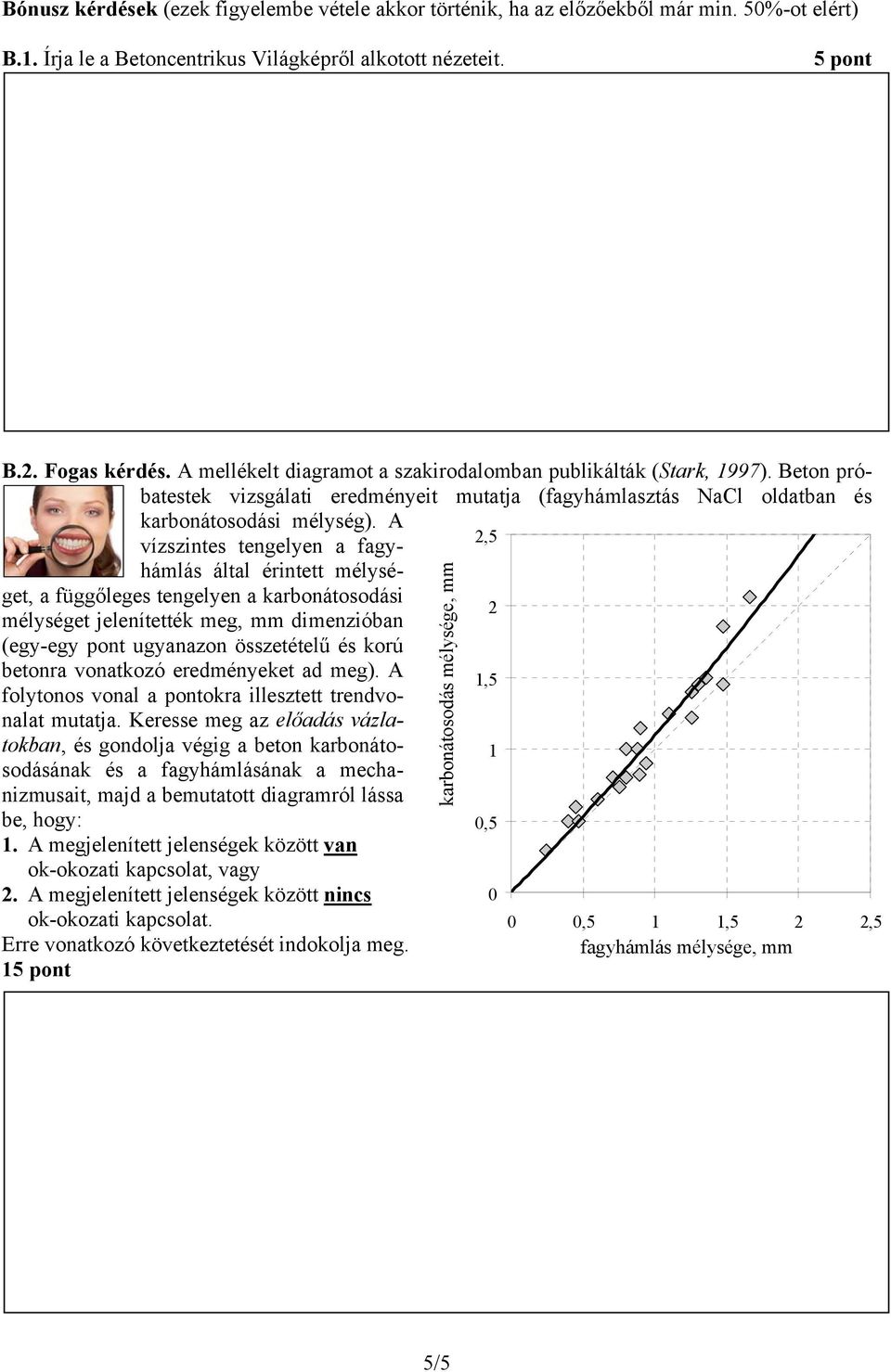

5 Bónusz kérdések (ezek figyelembe vétele akkor történik, ha az előzőekből már min. 50%-ot elért) B.1. Írja le a Betoncentrikus Világképről alkotott nézeteit. B.2. Fogas kérdés. A mellékelt diagramot a szakirodalomban publikálták (Stark, 1997). Beton próbatestek vizsgálati eredményeit mutatja (fagyhámlasztás NaCl oldatban és karbonátosodási mélység). A vízszintes tengelyen a fagyhámlás által érintett mélységet, a függőleges tengelyen a karbonátosodási mélységet jelenítették meg, mm dimenzióban (egy-egy pont ugyanazon összetételű és korú betonra vonatkozó eredményeket ad meg). A folytonos vonal a pontokra illesztett trendvonalat mutatja. Keresse meg az előadás vázlatokban, és gondolja végig a beton karbonátosodásának és a fagyhámlásának a mechanizmusait, majd a bemutatott diagramról lássa be, hogy: 1. A megjelenített jelenségek között van ok-okozati kapcsolat, vagy 2. A megjelenített jelenségek között nincs ok-okozati kapcsolat. Erre vonatkozó következtetését indokolja meg. 1 karbonátosodás mélysége, mm 2,5 2 1,5 1 0, ,5 1 1,5 2 2,5 fagyhámlás mélysége, mm 5/5
