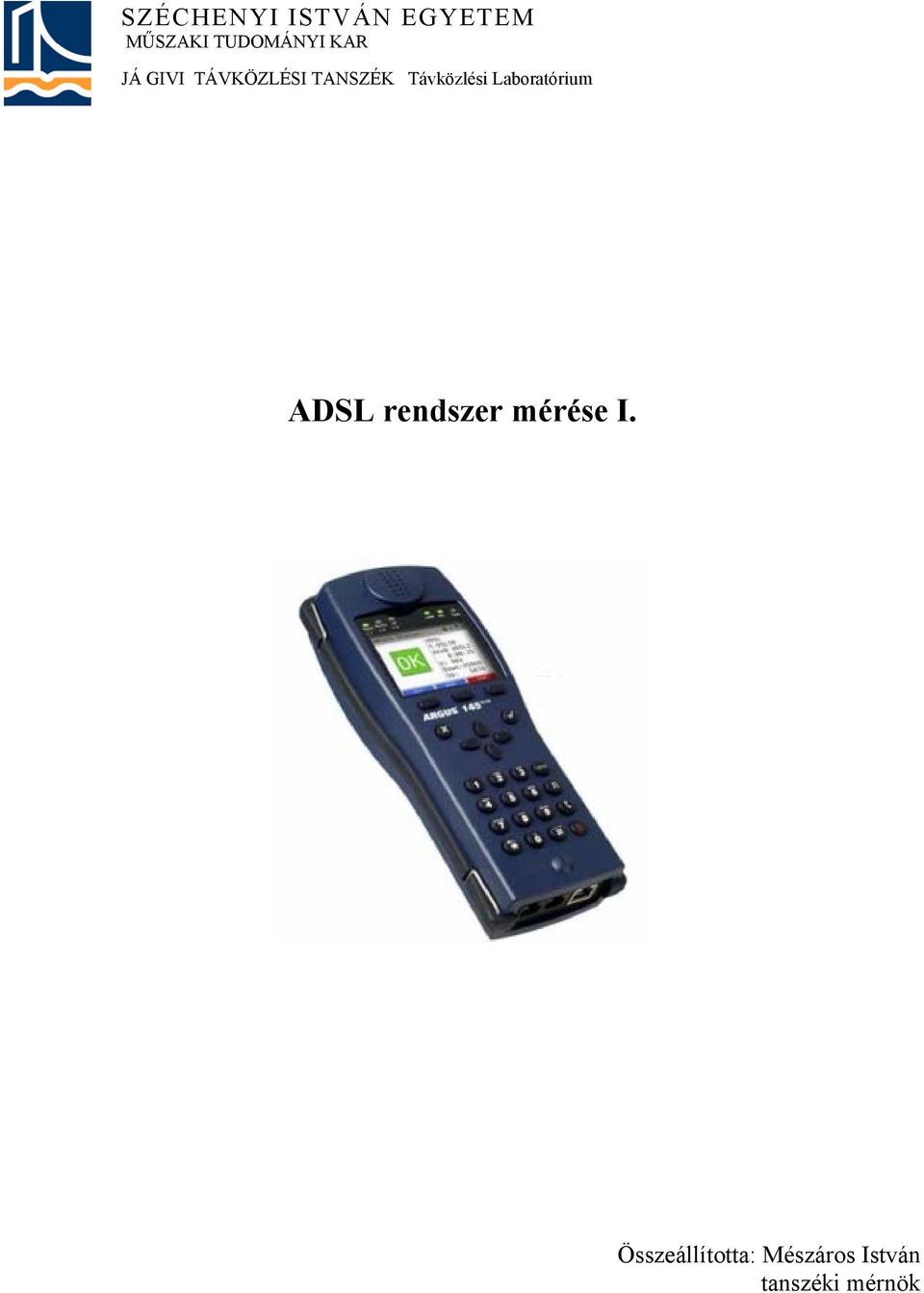

1 ADSL rendszer mérése I. Összeállította: Mészáros István tanszéki mérnök

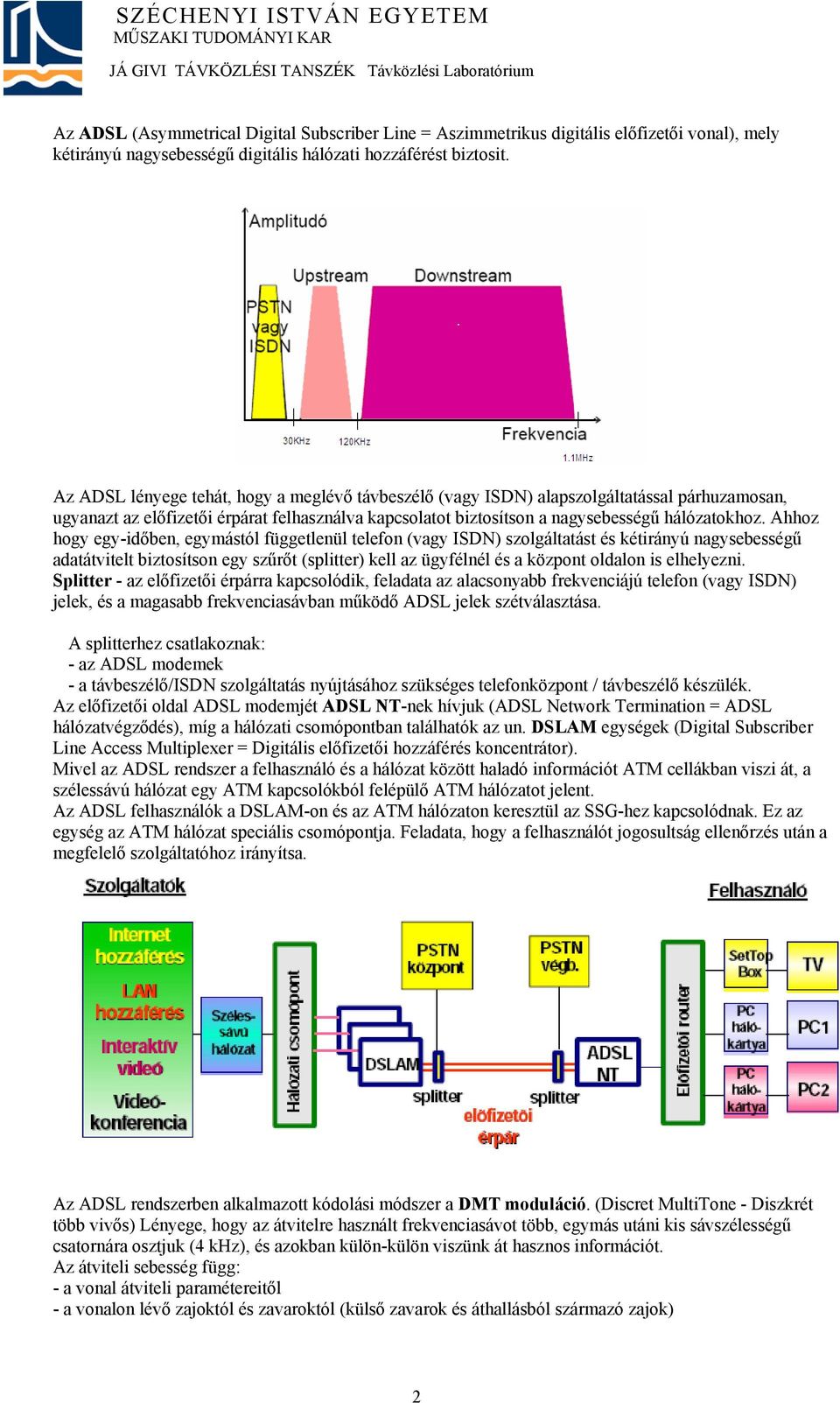

2 Az ADSL (Asymmetrical Digital Subscriber Line = Aszimmetrikus digitális előfizetői vonal), mely kétirányú nagysebességű digitális hálózati hozzáférést biztosit. Az ADSL lényege tehát, hogy a meglévő távbeszélő (vagy ISDN) alapszolgáltatással párhuzamosan, ugyanazt az előfizetői érpárat felhasználva kapcsolatot biztosítson a nagysebességű hálózatokhoz. Ahhoz hogy egy-időben, egymástól függetlenül telefon (vagy ISDN) szolgáltatást és kétirányú nagysebességű adatátvitelt biztosítson egy szűrőt (splitter) kell az ügyfélnél és a központ oldalon is elhelyezni. Splitter - az előfizetői érpárra kapcsolódik, feladata az alacsonyabb frekvenciájú telefon (vagy ISDN) jelek, és a magasabb frekvenciasávban működő ADSL jelek szétválasztása. A splitterhez csatlakoznak: - az ADSL modemek - a távbeszélő/isdn szolgáltatás nyújtásához szükséges telefonközpont / távbeszélő készülék. Az előfizetői oldal ADSL modemjét ADSL NT-nek hívjuk (ADSL Network Termination = ADSL hálózatvégződés), míg a hálózati csomópontban találhatók az un. DSLAM egységek (Digital Subscriber Line Access Multiplexer = Digitális előfizetői hozzáférés koncentrátor). Mivel az ADSL rendszer a felhasználó és a hálózat között haladó információt ATM cellákban viszi át, a szélessávú hálózat egy ATM kapcsolókból felépülő ATM hálózatot jelent. Az ADSL felhasználók a DSLAM-on és az ATM hálózaton keresztül az SSG-hez kapcsolódnak. Ez az egység az ATM hálózat speciális csomópontja. Feladata, hogy a felhasználót jogosultság ellenőrzés után a megfelelő szolgáltatóhoz irányítsa. Az ADSL rendszerben alkalmazott kódolási módszer a DMT moduláció. (Discret MultiTone - Diszkrét több vivős) Lényege, hogy az átvitelre használt frekvenciasávot több, egymás utáni kis sávszélességű csatornára osztjuk (4 khz), és azokban külön-külön viszünk át hasznos információt. Az átviteli sebesség függ: - a vonal átviteli paramétereitől - a vonalon lévő zajoktól és zavaroktól (külső zavarok és áthallásból származó zajok) 2

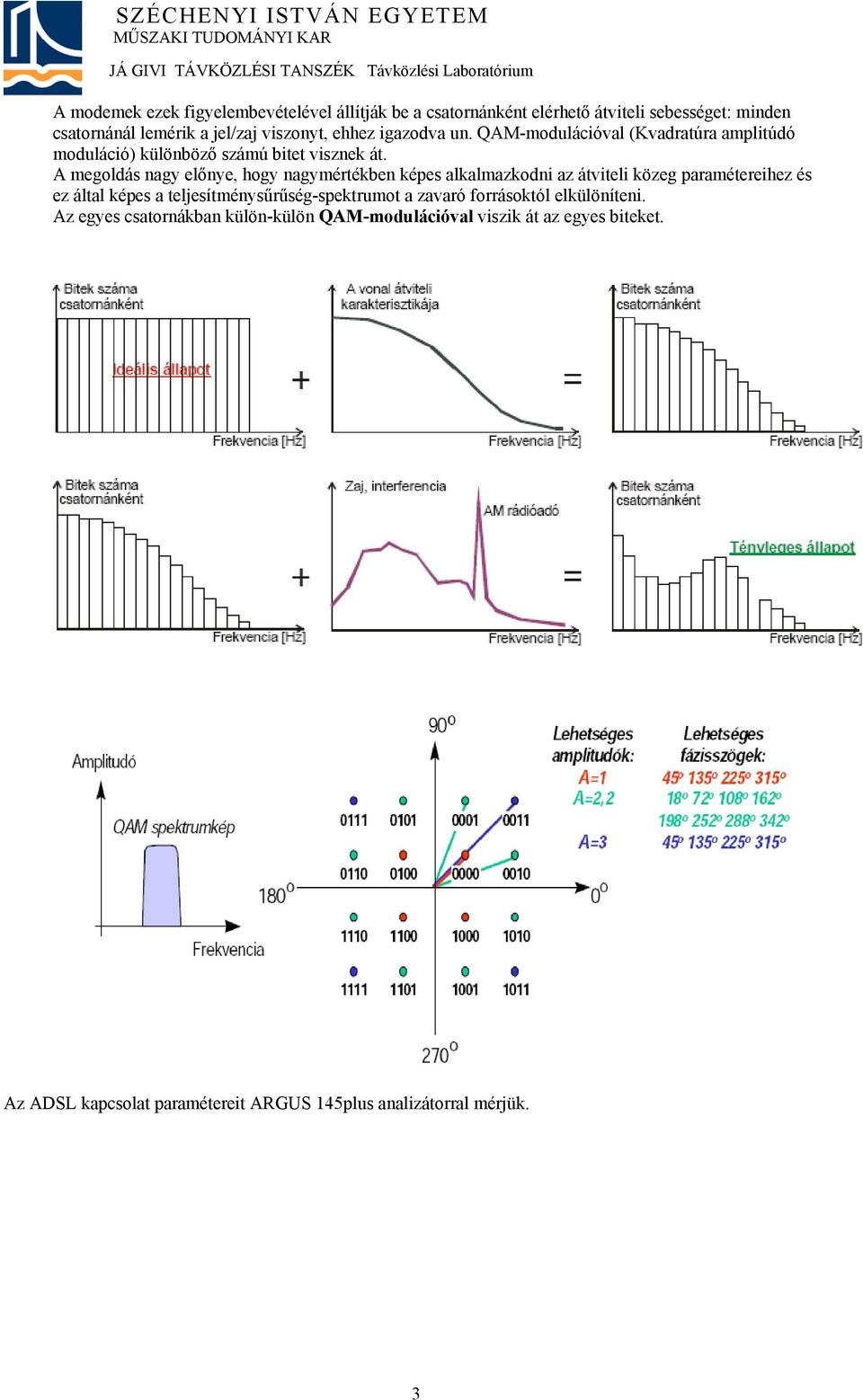

3 A modemek ezek figyelembevételével állítják be a csatornánként elérhető átviteli sebességet: minden csatornánál lemérik a jel/zaj viszonyt, ehhez igazodva un. QAM-modulációval (Kvadratúra amplitúdó moduláció) különböző számú bitet visznek át. A megoldás nagy előnye, hogy nagymértékben képes alkalmazkodni az átviteli közeg paramétereihez és ez által képes a teljesítménysűrűség-spektrumot a zavaró forrásoktól elkülöníteni. Az egyes csatornákban külön-külön QAM-modulációval viszik át az egyes biteket. Az ADSL kapcsolat paramétereit ARGUS 145plus analizátorral mérjük. 3

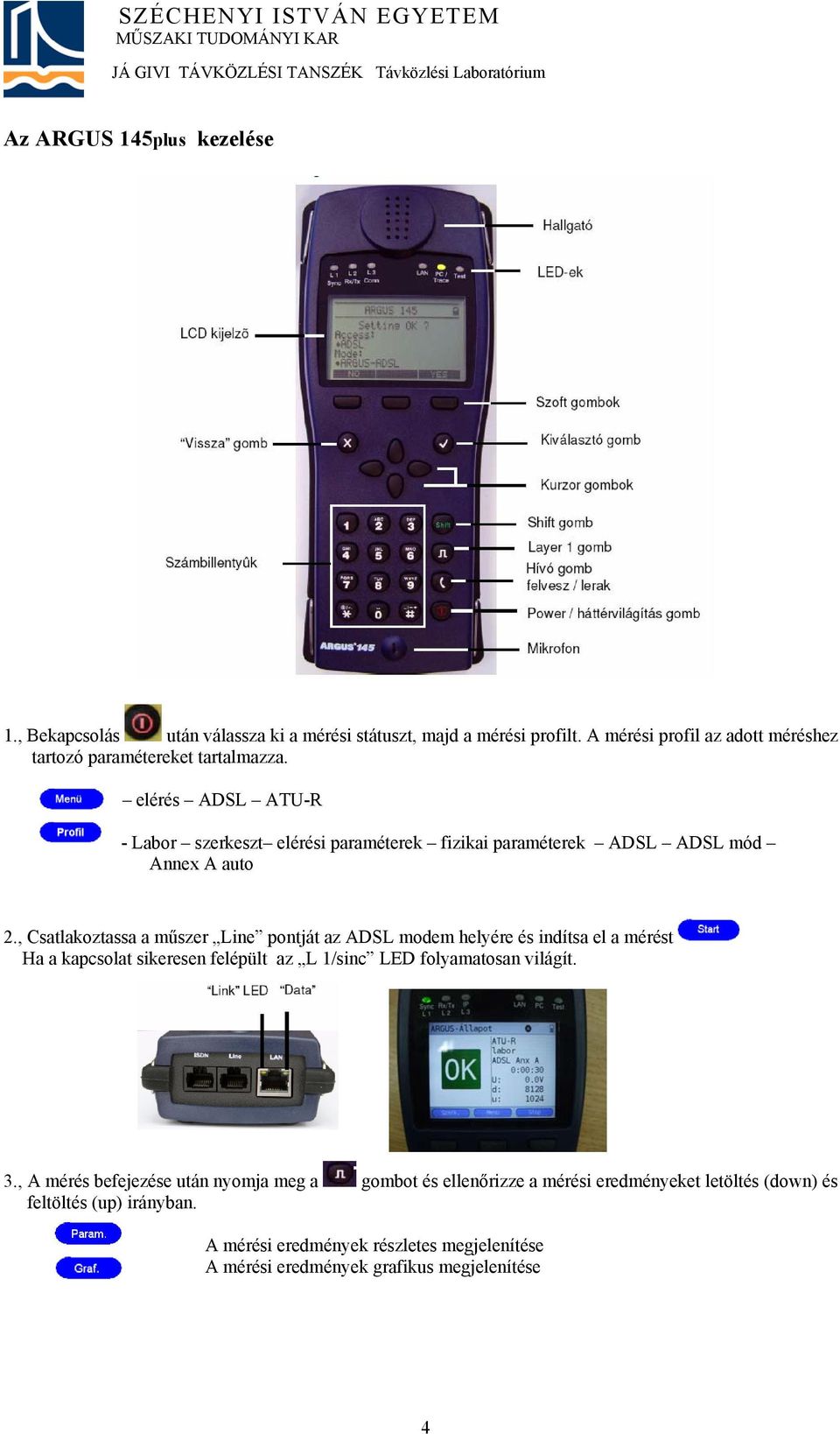

4 Az ARGUS 145plus kezelése 1., Bekapcsolás után válassza ki a mérési státuszt, majd a mérési profilt. A mérési profil az adott méréshez tartozó paramétereket tartalmazza. elérés ADSL ATU-R - Labor szerkeszt elérési paraméterek fizikai paraméterek ADSL ADSL mód Annex A auto 2., Csatlakoztassa a műszer Line pontját az ADSL modem helyére és indítsa el a mérést Ha a kapcsolat sikeresen felépült az L 1/sinc LED folyamatosan világít. 3., A mérés befejezése után nyomja meg a gombot és ellenőrizze a mérési eredményeket letöltés (down) és feltöltés (up) irányban. A mérési eredmények részletes megjelenítése A mérési eredmények grafikus megjelenítése 4

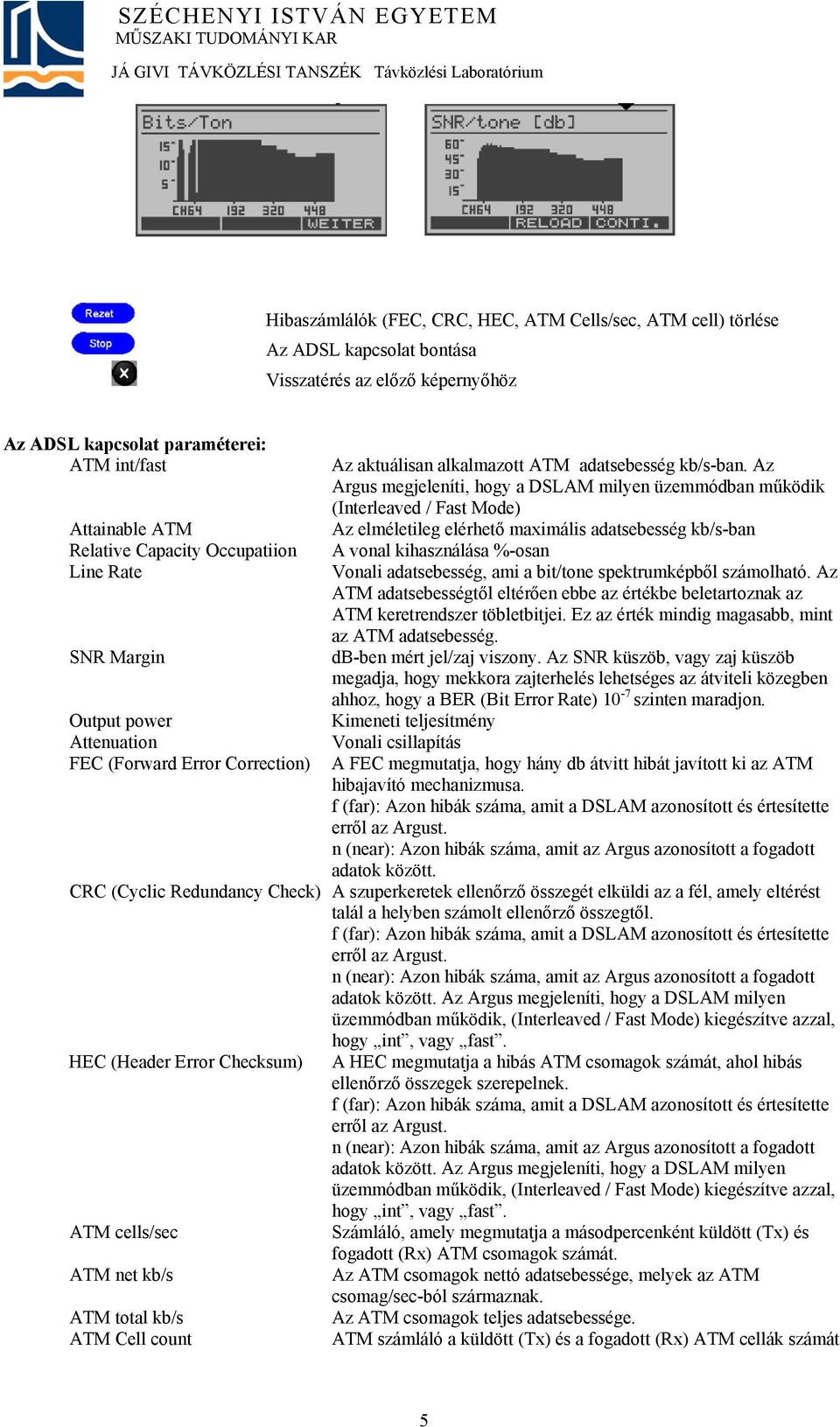

5 Hibaszámlálók (FEC, CRC, HEC, ATM Cells/sec, ATM cell) törlése Az ADSL kapcsolat bontása Visszatérés az előző képernyőhöz Az ADSL kapcsolat paraméterei: ATM int/fast Attainable ATM Relative Capacity Occupatiion Line Rate SNR Margin Output power Attenuation FEC (Forward Error Correction) Az aktuálisan alkalmazott ATM adatsebesség kb/s-ban. Az Argus megjeleníti, hogy a DSLAM milyen üzemmódban működik (Interleaved / Fast Mode) Az elméletileg elérhető maximális adatsebesség kb/s-ban A vonal kihasználása %-osan Vonali adatsebesség, ami a bit/tone spektrumképből számolható. Az ATM adatsebességtől eltérően ebbe az értékbe beletartoznak az ATM keretrendszer töbletbitjei. Ez az érték mindig magasabb, mint az ATM adatsebesség. db-ben mért jel/zaj viszony. Az SNR küszöb, vagy zaj küszöb megadja, hogy mekkora zajterhelés lehetséges az átviteli közegben ahhoz, hogy a BER (Bit Error Rate) 10-7 szinten maradjon. Kimeneti teljesítmény Vonali csillapítás A FEC megmutatja, hogy hány db átvitt hibát javított ki az ATM hibajavító mechanizmusa. f (far): Azon hibák száma, amit a DSLAM azonosított és értesítette erről az Argust. n (near): Azon hibák száma, amit az Argus azonosított a fogadott adatok között. CRC (Cyclic Redundancy Check) A szuperkeretek ellenőrző összegét elküldi az a fél, amely eltérést talál a helyben számolt ellenőrző összegtől. f (far): Azon hibák száma, amit a DSLAM azonosított és értesítette erről az Argust. n (near): Azon hibák száma, amit az Argus azonosított a fogadott adatok között. Az Argus megjeleníti, hogy a DSLAM milyen üzemmódban működik, (Interleaved / Fast Mode) kiegészítve azzal, hogy int, vagy fast. HEC (Header Error Checksum) ATM cells/sec ATM net kb/s ATM total kb/s ATM Cell count A HEC megmutatja a hibás ATM csomagok számát, ahol hibás ellenőrző összegek szerepelnek. f (far): Azon hibák száma, amit a DSLAM azonosított és értesítette erről az Argust. n (near): Azon hibák száma, amit az Argus azonosított a fogadott adatok között. Az Argus megjeleníti, hogy a DSLAM milyen üzemmódban működik, (Interleaved / Fast Mode) kiegészítve azzal, hogy int, vagy fast. Számláló, amely megmutatja a másodpercenként küldött (Tx) és fogadott (Rx) ATM csomagok számát. Az ATM csomagok nettó adatsebessége, melyek az ATM csomag/sec-ból származnak. Az ATM csomagok teljes adatsebessége. ATM számláló a küldött (Tx) és a fogadott (Rx) ATM cellák számát 5

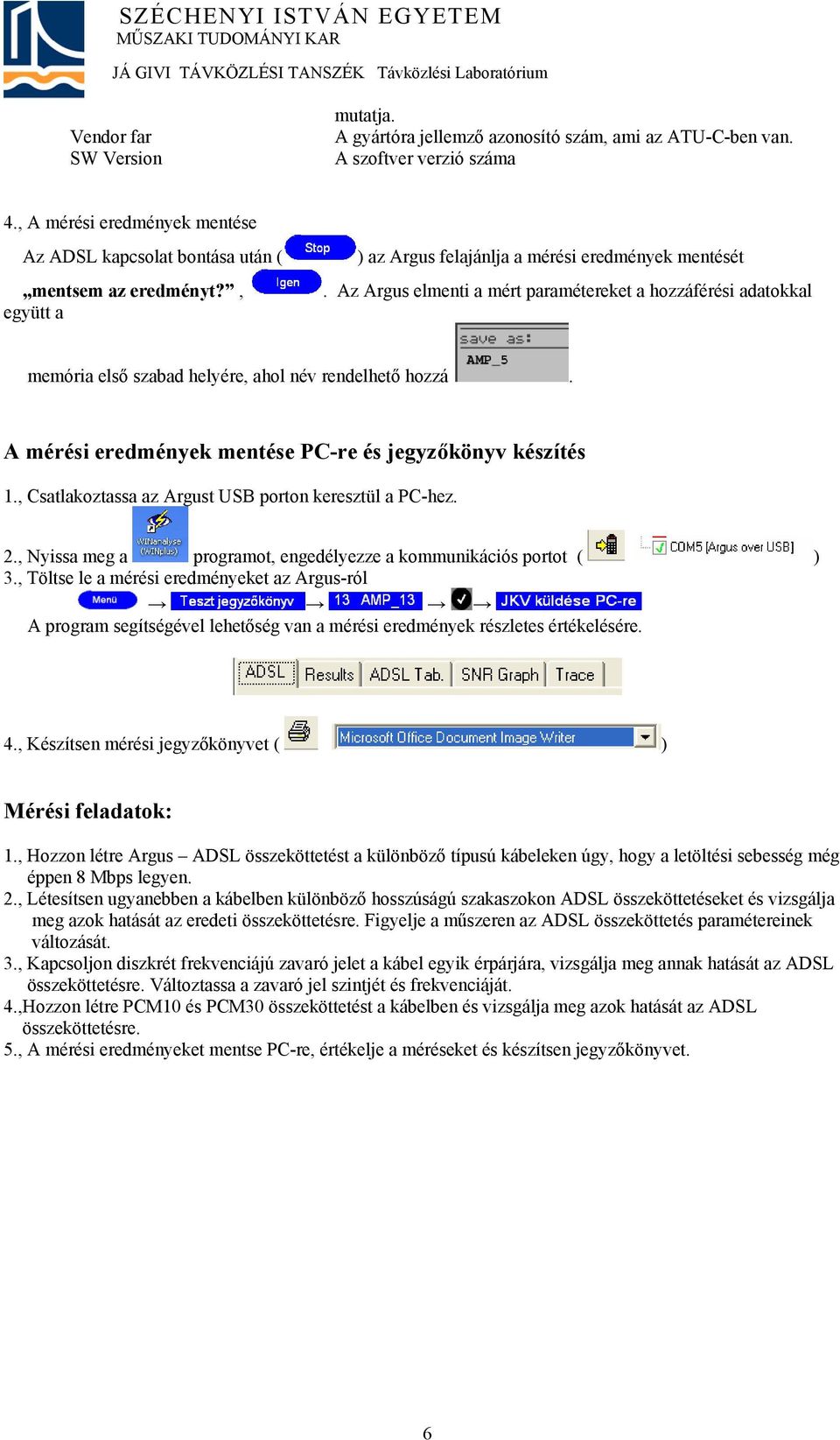

6 Vendor far SW Version mutatja. A gyártóra jellemző azonosító szám, ami az ATU-C-ben van. A szoftver verzió száma 4., A mérési eredmények mentése Az ADSL kapcsolat bontása után ( mentsem az eredményt?, együtt a ) az Argus felajánlja a mérési eredmények mentését. Az Argus elmenti a mért paramétereket a hozzáférési adatokkal memória első szabad helyére, ahol név rendelhető hozzá. A mérési eredmények mentése PC-re és jegyzőkönyv készítés 1., Csatlakoztassa az Argust USB porton keresztül a PC-hez. 2., Nyissa meg a programot, engedélyezze a kommunikációs portot ( ) 3., Töltse le a mérési eredményeket az Argus-ról A program segítségével lehetőség van a mérési eredmények részletes értékelésére. 4., Készítsen mérési jegyzőkönyvet ( ) Mérési feladatok: 1., Hozzon létre Argus ADSL összeköttetést a különböző típusú kábeleken úgy, hogy a letöltési sebesség még éppen 8 Mbps legyen. 2., Létesítsen ugyanebben a kábelben különböző hosszúságú szakaszokon ADSL összeköttetéseket és vizsgálja meg azok hatását az eredeti összeköttetésre. Figyelje a műszeren az ADSL összeköttetés paramétereinek változását. 3., Kapcsoljon diszkrét frekvenciájú zavaró jelet a kábel egyik érpárjára, vizsgálja meg annak hatását az ADSL összeköttetésre. Változtassa a zavaró jel szintjét és frekvenciáját. 4.,Hozzon létre PCM10 és PCM30 összeköttetést a kábelben és vizsgálja meg azok hatását az ADSL összeköttetésre. 5., A mérési eredményeket mentse PC-re, értékelje a méréseket és készítsen jegyzőkönyvet. 6
