1 Hálózati alapismeretek 1.

2 1. Csatlakozás az internethez 2. A hálózat matematikája

3 Az internet kapcsolat előfeltételei Az internet a világ legnagyobb adathálózata Információ forrás számítógéptől cél számítógépig Fizikai kapcsolat - hardware Illesztőkártya (pl. modem, vagy hálózati kártya) PC LAN WAN kapcsolat Logikai kapcsolat - protokollnak nevezett szabványokon alapul Szabványok, konvenciók, azaz protokollok Elsődleges protokoll család a TCP/IP Alkalmazások - software vagy programok Adatmegjelenítő és értelmező alkalmazások Protokollokat használnak a kommunikációra

4 Alapismeretek a PC-ről Miért fontos az alkotó elemeket ismerni? A számítógépek a hálózatok fontos építőkövei Sok hálózati eszköz maga is egy speciális célszámítógép On-line anyag olvasásához a saját gépünknek jól kell működni Összetevők Tranzisztor; integrált áramkör; ellenállás; kondenzátor; csatlakozó; LED; nyomtatott áramkör; stb. PC alrendszerek Alaplap; processzor; RAM; ROM; merev-, hajlékonylemez és optikai meghajtók; busz, sín; stb. Bővítési lehetőségek Hálózati, hang és videó kártya; soros, párhuzamos, USB, infra és FireWire portok; memóriakártya olvasók; stb. A számítógép belső összetevői a rendszer buszához kapcsolódó eszközök hálózata

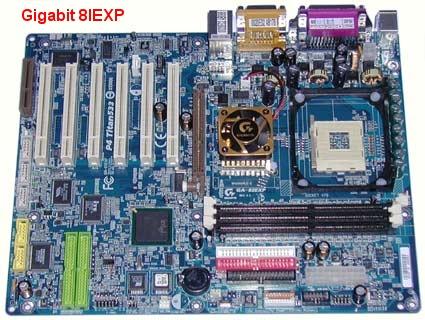

5 Alapismeretek a PC-ről Tápegység Alaplap Mikroprocesszor, ROM, RAM, busz bővítő egységek Nyomtatott áramkör (NYÁK) Háttértárak, FDD, HDD, CD-ROM meghajtó, Monitor, Billentyűzet, Nyomtató, egér, stb

6 Alapismeretek a PC-ről PC alrendszerek Nyomtatott áramkör (NYÁK) áramköröket tartalmazó lap, amelynek egyik vagy mindkét oldalára áramot vezető sávok vannak rányomtatva. A mikroprocesszorok, a chipek és az integrált áramkörök nyomtatott áramkörön vannak elhelyezve. CD-ROM-meghajtó olyan eszköz, amely képes beolvasni a CD-ROM lemezen tárolt információkat. Központi feldolgozóegység (CPU) A CPU vezérli a számítógép működését. A CPU-n belüli egységek végzik a matematikai és a logikai műveleteket, illetve lefordítják és végrehajtják az utasításokat. Hajlékonylemezes meghajtó számítógépes meghajtó, amely képes a 3,5 hüvelyk méretű, kerek, mágnesezhető réteggel bevont műanyaglemezre adatokat írni, illetve azokat beolvasni. Egy szabványos hajlékonylemezre hozzávetőleg 1 MB méretű információ fér rá. Merevlemez-meghajtó Számítógépes tárolóeszköz, amely több forgó, mágnesezhető bevonatú lemezen tárolja az adatokat és a programokat. Különféle tárolókapacitású merevlemezek kaphatók. Alaplap a számítógép legfontosabb nyomtatott áramköre. Az alaplap tartalmazza a buszt, a mikroprocesszort valamint a beépített perifériák (a billentyűzet, a grafikus megjelenítő, a soros, párhuzamos és USB portok, a hangkártya és az egér) csatlakozójának vezérlésére szolgáló integrált áramköröket.

7 Alapismeretek a PC-ről PC alrendszerek Busz az alaplapon található vezetékek együttese, amelyen keresztül a számítógép két része között adatok és időzítő jelek átvitele történik. Véletlen hozzáférésű memória (RAM) írható-olvasható memóriának is szokták nevezni. A RAM csak akkor tud adatokat tárolni, ha elektromos tápellátást kap. Ha kikapcsolják a számítógépet, vagy megszakad az áramellátása, a RAM elveszíti a benne tárolt adatokat. Csak olvasható memória (ROM) olyan számítógépes memória, amelyre előzetesen írták fel az adatokat. A ROM chipre írt adatok nem törölhetők és csak olvashatók. Rendszeregység a számítógép fő része, amely a gépházból, a mikroprocesszorból, a memóriából, a buszból és a portokból áll. Bővítőhely az alaplapon lévő aljzat, amelybe áramköri lap helyezhető be a számítógép képességeinek bővítése végett. A PCI gyors kapcsolatot biztosít például a hálózati kártya, a belső modem és a videokártya számára. Az AGP port nagy sávszélességű kapcsolatot teremt a grafikus eszköz és a rendszer memóriája között. Az AGP által biztosított gyors kapcsolat háromdimenziós grafikák előállítására teszi képessé a számítógépeket.

8 Hálózati kártya (NIC, LAN adapter) Hálózati képességekkel ruházza fel a PC-t Olyan nyomtatott áramkör, ami képes a hálózaton keresztül adatokat küldeni és fogadni LAN adapternek is nevezik, alaplapba illeszkedik Network Interface Card - NIC Hálózattal soros, számítógéppel párhuzamos kommunikáció PC komponenseivel a belső buszon cserél adatot Van hálózati azonosítója, MAC címe, Megszakítási IRQ címe, Port címe, I/O címe Kiválasztásának szempontjai Protokoll (Ethernet, Token Ring, FDDI, stb.) Átviteli közeg (csavart érpár, koaxiális, száloptika, vezeték nélküli, stb.) Rendszerbusz (PCI, ISA, laptopoknál PCMCA, stb.)

9 Hálózati adapterek üzembe helyezése Adapterek Hálózati kártya Modem (analóg-digitális átalakítók) Üzembe helyezés szükségessége Nincs hálózati adapter, vagy az előző meghibásodott (Kártyával nem rendelkező gépbe kell beszerelni) Hibás kártyát kell kicserélni Sebesség, átviteli közeg változása esetén - 10 Mb/s-os kártyát 10/100 Mb/sosra cserélünk (fejlesztés) Jumperekkel módosítani akarjuk a kártyabeállításokat (régen volt jell.) Üzembe helyezés feltételei Adapter meghajtóinak, szoftvereinek ismerete Diagnosztikai rendszerek elérhetősége Hardveres ütközések feloldásának biztosítása

10 Hálózati összeköttetések fejlődése 1960-as években bevezették a modemeket 1970-es években vitafórumok, BBS-ek - (bulletin board system, hirdetőtábla-rendszer) 1980-as években megnőtt az igény fájlok - (dokumentumok, képek) továbbítására 1990-es években a modemek sebessége 56kbps sebességre nőtt bit/sec - 56kbps sebességre nőtt(1998) 2000-es években tömeges igény a szélessávú internet elérésre Jelenleg elterjedtek a DSL és kábelmodemek

11 A TCP/IP ismertetése Alapvető ismeretek Az internet alapvető protokoll családja Több protokollból álló szabálykészlet A munkaállomásokon az operációs rendszer eszközeivel kell konfigurálni (lehetőség van automatikus konfigurálásra is) Az alapvető konfigurációs paramétereket a hálózati adminisztrátor adja meg Minden számítógépnek rendelkeznie kell egy címmel ahhoz, hogy az interneten kommunikálhasson IP cím

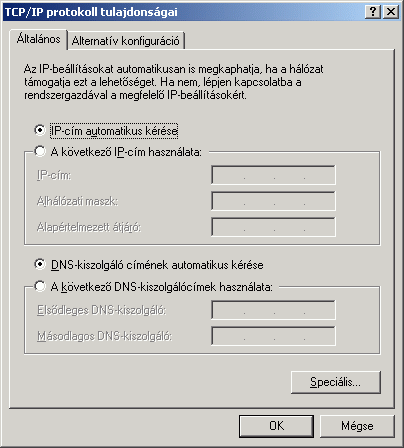

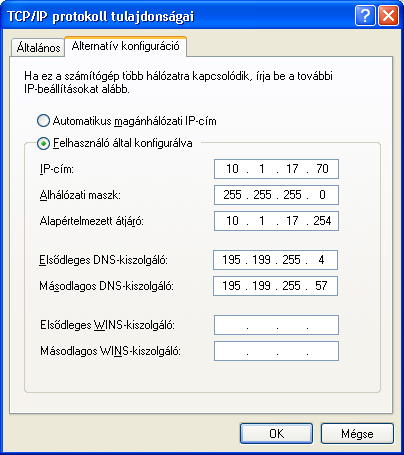

12 IP cím beállítása

13 Összeköttetés ellenőrzése A ping parancs Speciális csomagokat (ICMP) küld a célállomásnak Célállomás Válasz jelzése Elérési idő Statisztikai adatok Használata ping [-t] [-n szám] <célállomás neve célállomás IP címe>

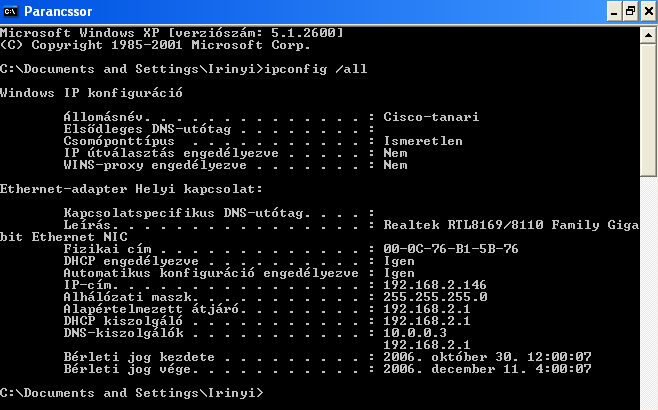

14 Ipconfig parancs Az ipconfig vagy winipcfg parancs kimenete

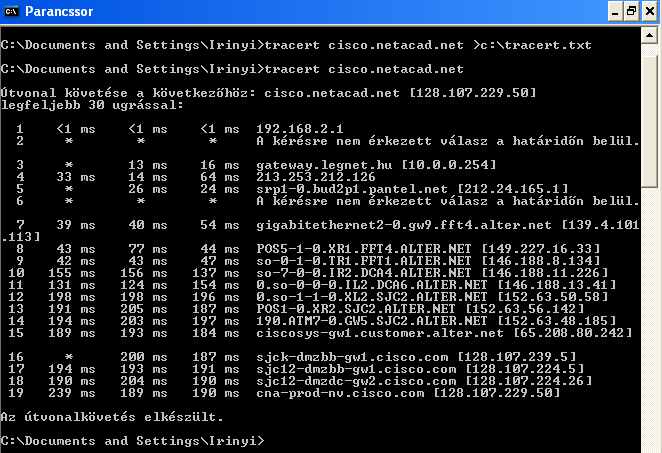

15 Tracert parancs Az útvonalkövetés kimenete:

16 Webböngésző és beépülő modulok A böngésző feladata Kapcsolatfelvétel a webkiszolgálóval Információkérés Információ fogadás Az eredmény megjelenítése Böngészők Mozilla, Netscape, Opera, Internet Explorer, stb. Beépülő modulok Speciális tartalmak megjelenítése (pl. Flash animáció) Böngészővel együttműködnek

17 Probléma elhárítás Az internet kapcsolat esetleges problémáinak elhárítására teendő lépések A probléma meghatározása Tények összegyűjtése Lehetőségek számbavétele Akcióterv készítése Terv kivitelezése, végrehajtása Az eredmények megfigyelése, dokumentálása Problémák előidézése, hiba elhárítása

18 1. Csatlakozás az internethez 2. A hálózat matematikája

19 Bináris leképezés Bináris számok Kétértékű számábrázolás Az adatok leképzése 0 (kikapcsolva) és 1 (bekapcsolva) értékekre Egy számjegy a bit, nyolc bit egy bájt A számítógépek által címezhető legkisebb egység a bájt Alfanumerikus adatok leképzése A számítógépeken a leggyakrabban az ASCII (American Standard Code for Information Interchange) kódot használják az alfanumerikus adatok leképezésére. Az ASCII kettes számrendszerű számjegyeket feleltet meg a billentyűzettel beírt szimbólumoknak. Amikor a számítógép a hálózaton át továbbítja a BEKAPCSOLVA és a KIKAPCSOLVA állapotot, elektromos, fény- vagy rádióhullámok jelölik az 1-eseket és a 0-kat. Karakter, szimbólum bináris szám megfeleltetés Billentyűzet szimbólum Bináris kód A B C

20 Számrendszerek Számrendszer fogalma A számjegyekre és használatukra vonatkozó szabályok Decimális számrendszer Helyiértékek Szimbólumok száma Szimbólumok 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 Bináris számrendszer Helyiértékek Szimbólumok száma 2 Szimbólumok 0, 1

21 2 hatványai és elnevezésük Neve Jele Nagysága Kilo k 1,024 = 2 10 Mega M 1,048,576 = 2 20 Giga G 1,073,741,824 = 2 30 Tera T 1,099,511,627,776 = 2 40 Peta P 1,125,899,906,842,624 = 2 50 Exa E 1,152,921,504,606,846,976 = 2 60 Zetta Z 1,180,591,620,717,411,303,424 = 2 70 Yotta Y 1,208,925,819,614,629,174,706,176 = 2 80

22 Pontozott decimális jelölés Pontokkal elválasztott decimális reprezentáció Hálózati címek jelenleg 32 bitesek (IPv4) A teljes bináris címet négy, ponttal elválasztott decimális számmal írjuk le Rövid és könnyen megjegyezhető jelölésmód Mindegyik decimális szám nyolc bináris számjeggyé váltható át, ha szükséges nullákkal ki kell egészíteni az eredményt Bináris Decimális

23 Hexadecimális számrendszer Hexadecimális számok Bináris számok olvashatóbb leírását teszik lehetővé (pl. Cisco hálózati eszközök konfigurációs regiszter értéke) Minden négy bináris számjegy kombinációnak megfelel egy hexadecimális szám Jelölésükre a 0x előtagot használjuk Helyiértékek Szimbólumok száma Szimbólumok 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F

24 Konverziók Bináris Hexadecimális Decimális Bináris Hexadecimális Decimális x x x x x xA x xB x xC x xD x xE x xF 15 Bináris szám Bináris bontás Hexadecimális bontás 0xC 0x1 0x5 0xC 0x0 Hexadecimális szám 0xC15C0

25 Bináris (Boole) logika Jellemzői Kétféle bemeneti feszültséget fogadó digitális áramkörön alapul, melyek alapján kimeneti feszültséget állítanak elő Hálózati területen az alhálózatok és helyettesítő maszkok használják címszűrésre Műveletek NEM (NOT) ÉS (AND) VAGY (OR) X Y NEM X X ÉS Y X VAGY Y

26 IP cím és alhálózati maszk Jellemzők Bal oldali bitjei hálózatcímet jelölnek Jobb oldali bitek konkrét állomást azonosítanak Bitek megoszlását szabályozza az alhálózati maszk IP szám és az alhálózati maszk ÉS kapcsolata adja a cím hálózat azonosító részét Szabványos értékek osztályokba vannak sorolva IP cím IP cím binárisan Alhálózati maszk Maszk binárisan ÉS kapcsolat Hálózati cím Bitek megoszlása Hálózat Állomás

27 Köszönöm a figyelmet!
