A PANELES ÉPÍTÉSI MÓD. dr. Kakasy László egyetemi adjunktus 2016.
|
|
|
- Erzsébet Barnané
- 9 évvel ezelőtt
- Látták:
Átírás
1 A PANELES ÉPÍTÉSI MÓD dr. Kakasy László egyetemi adjunktus 2016.

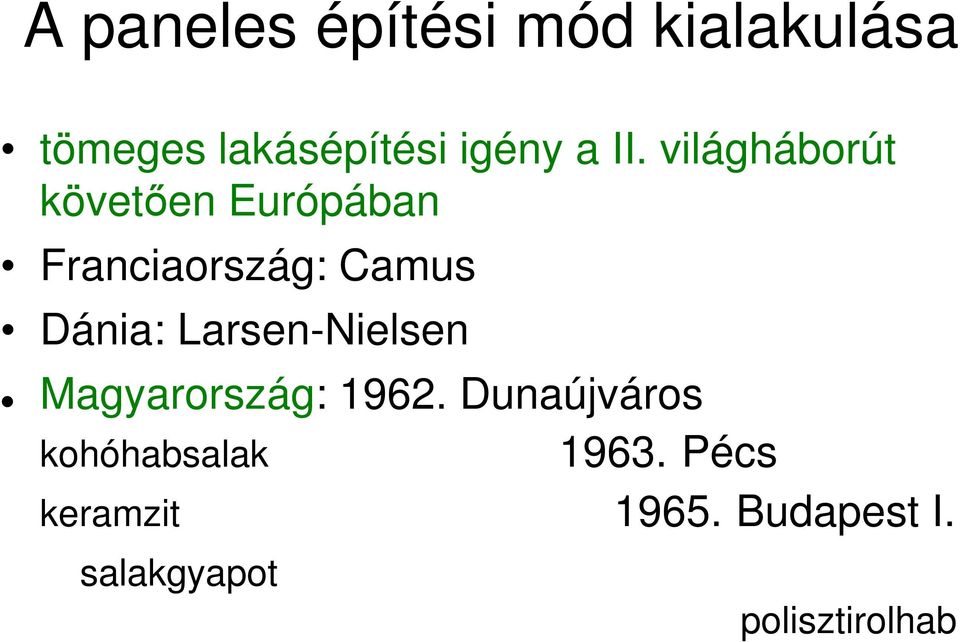

2 A paneles építési mód kialakulása tömeges lakásépítési igény a II. világháborút követően Európában Franciaország: Camus Dánia: Larsen-Nielsen Magyarország: Dunaújváros kohóhabsalak Pécs keramzit Budapest I. salakgyapot polisztirolhab

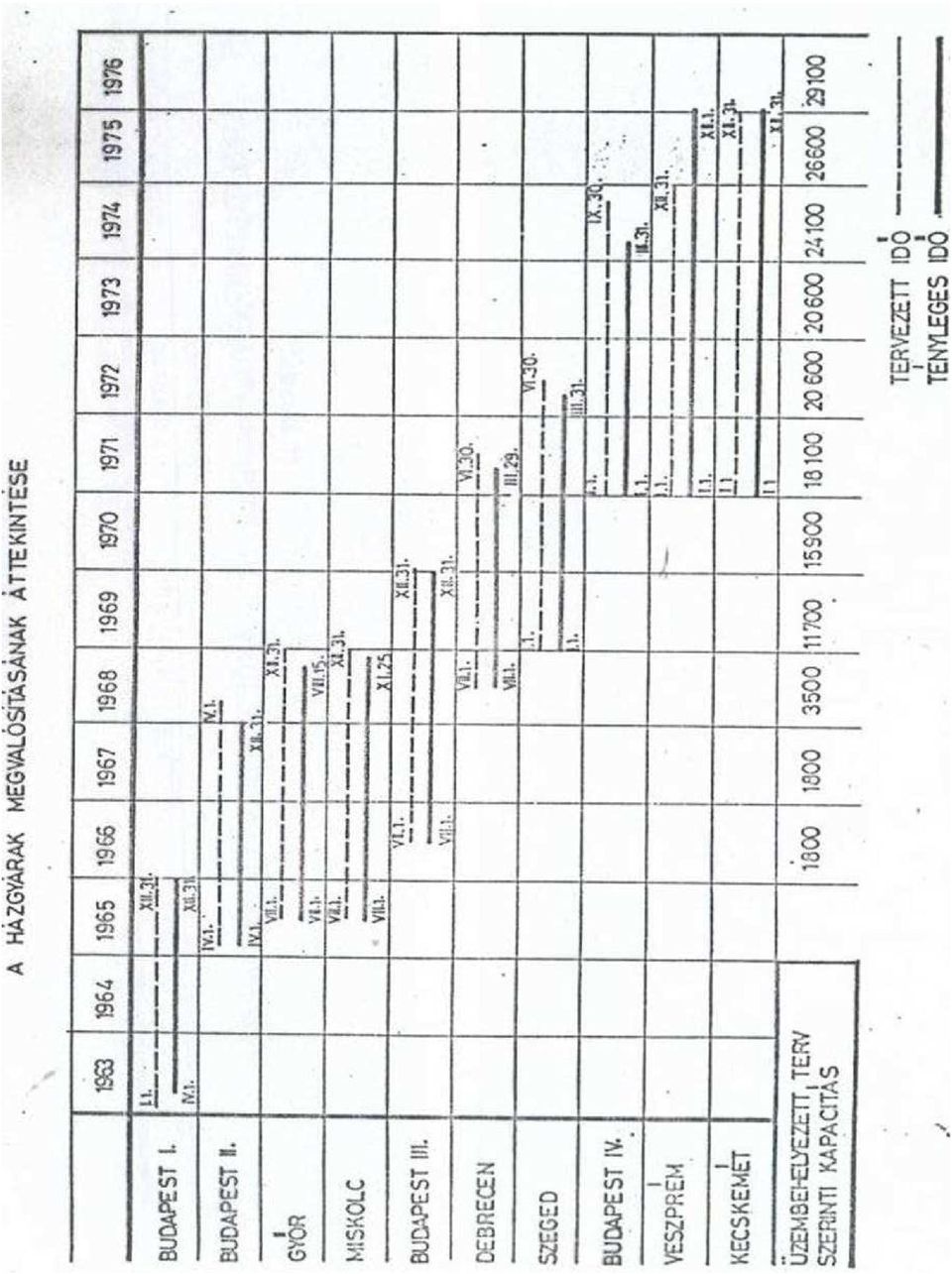

3

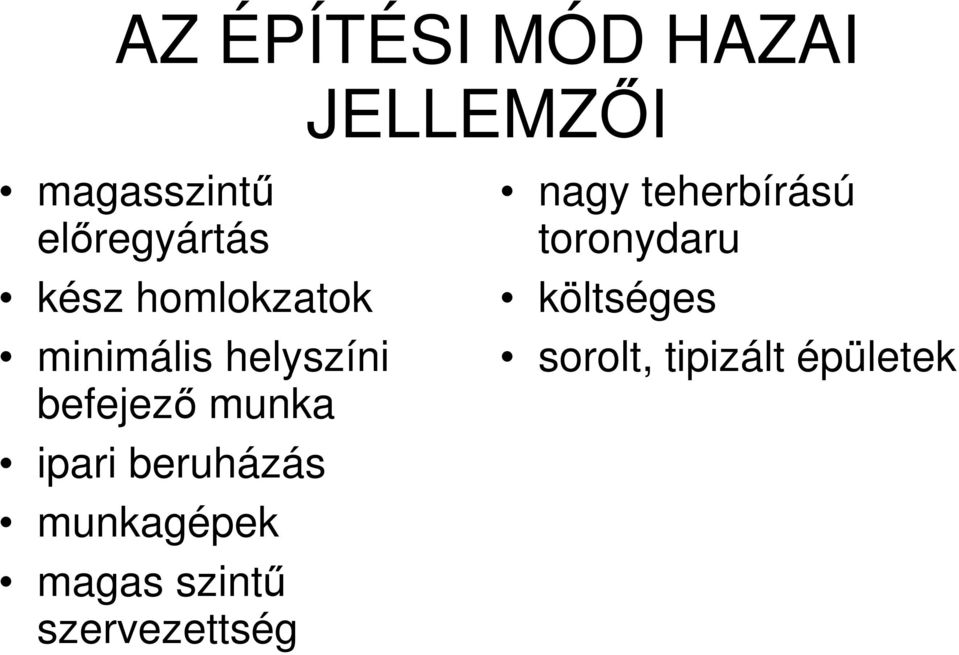

4 AZ ÉPÍTÉSI MÓD HAZAI JELLEMZŐI magasszintű előregyártás kész homlokzatok minimális helyszíni befejező munka ipari beruházás munkagépek magas szintű szervezettség nagy teherbírású toronydaru költséges sorolt, tipizált épületek

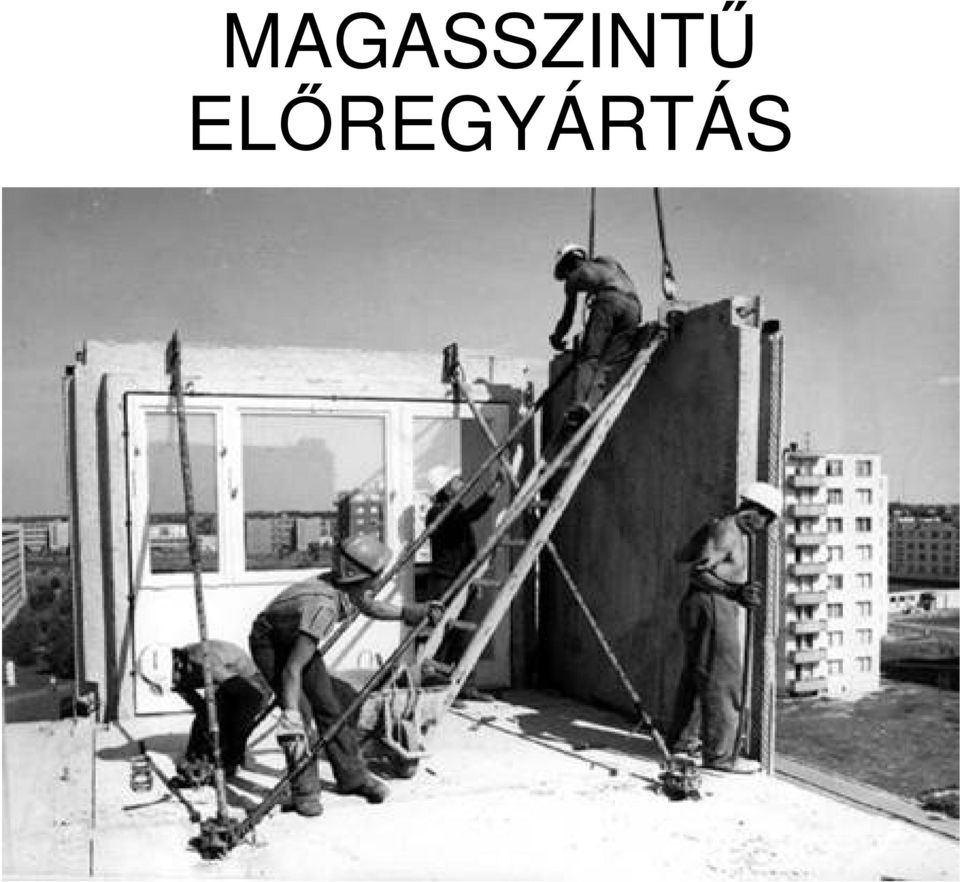

5 MAGASSZINTŰ ELŐREGYÁRTÁS

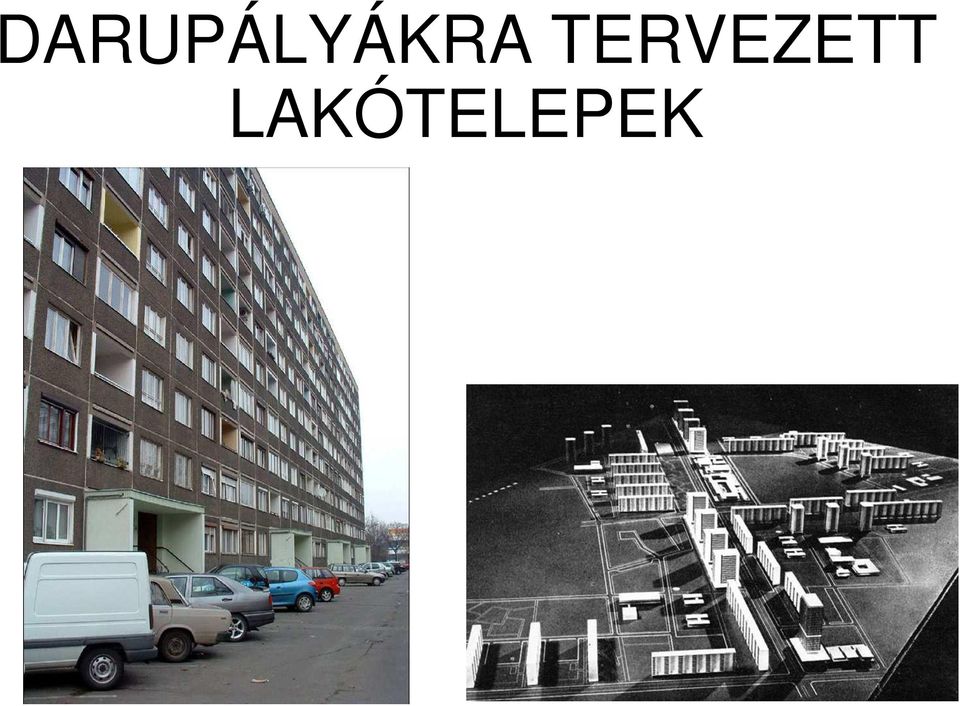

6 DARUPÁLYÁKRA TERVEZETT LAKÓTELEPEK
7 A paneles építési mód áttekintése Dr. Gábor L. Ép.szerk.II.

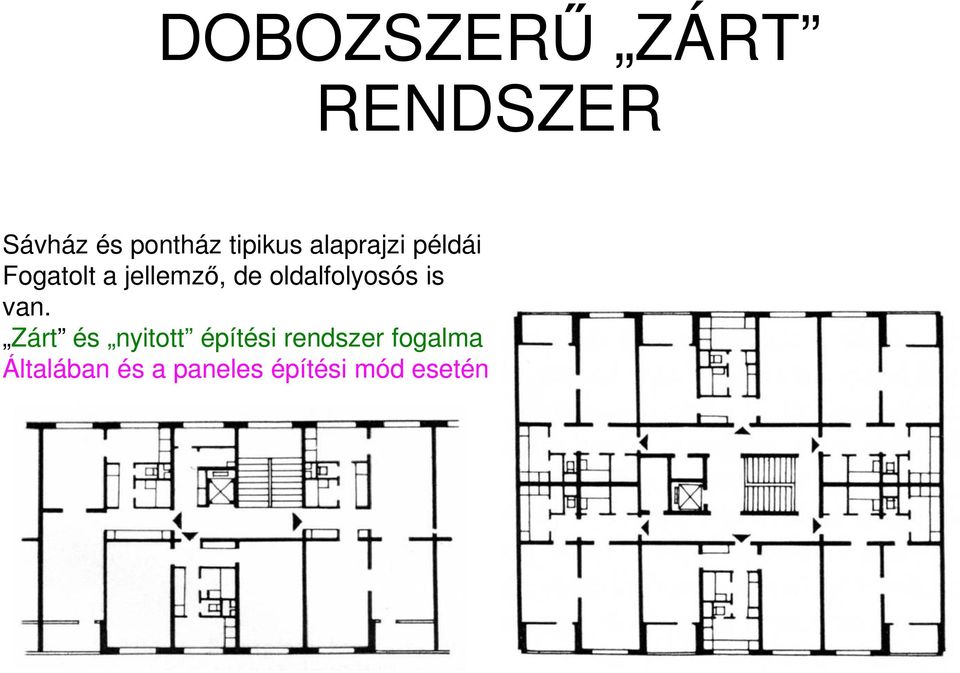

8 DOBOZSZERŰ ZÁRT RENDSZER Sávház és pontház tipikus alaprajzi példái Fogatolt a jellemző, de oldalfolyosós is van. Zárt és nyitott építési rendszer fogalma Általában és a paneles építési mód esetén

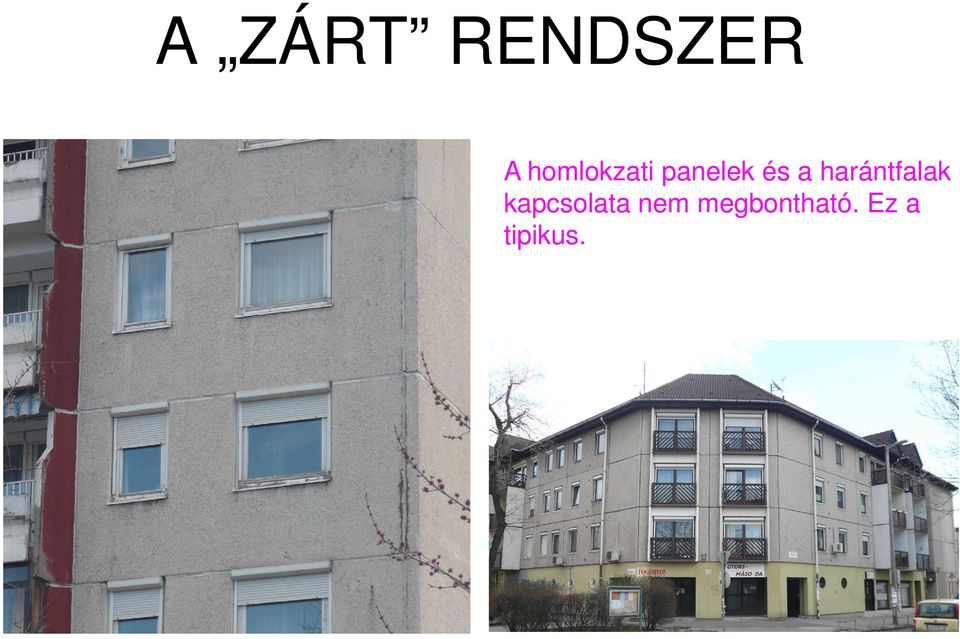

9 A ZÁRT RENDSZER A homlokzati panelek és a harántfalak kapcsolata nem megbontható. Ez a tipikus.

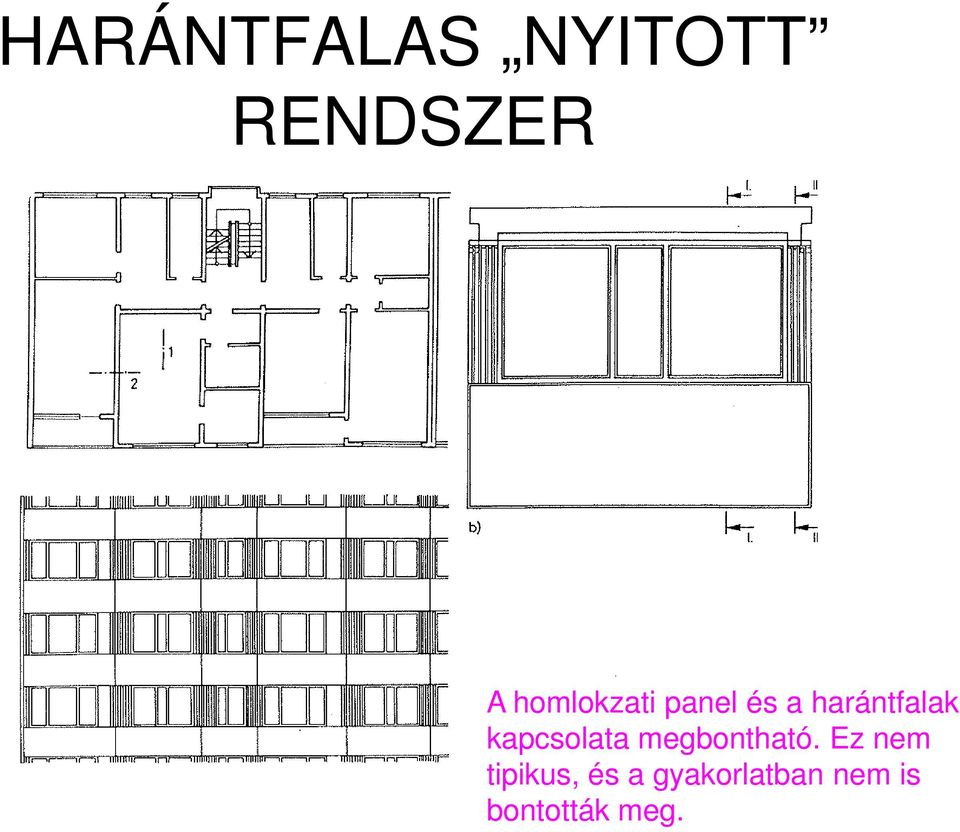

10 HARÁNTFALAS NYITOTT RENDSZER A homlokzati panel és a harántfalak kapcsolata megbontható. Ez nem tipikus, és a gyakorlatban nem is bontották meg.

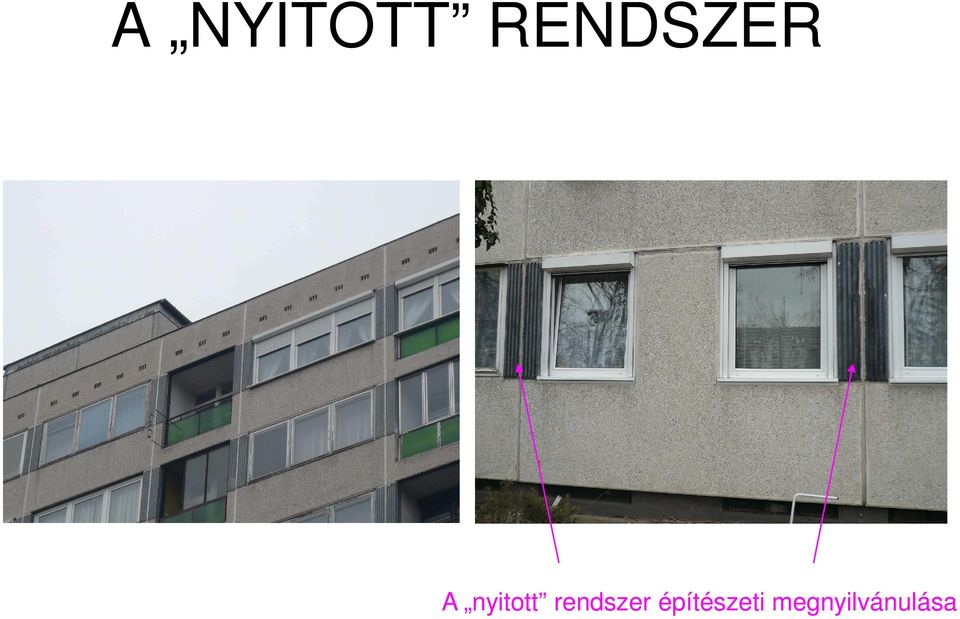

11 A NYITOTT RENDSZER A nyitott rendszer építészeti megnyilvánulása

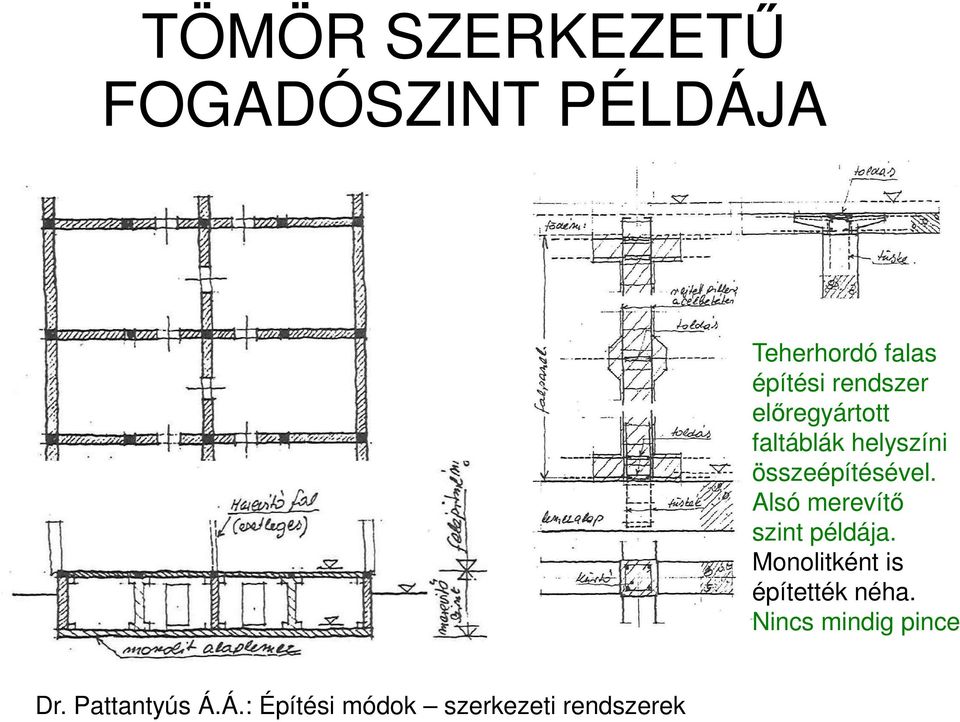

12 TÖMÖR SZERKEZETŰ FOGADÓSZINT PÉLDÁJA Teherhordó falas építési rendszer előregyártott faltáblák helyszíni összeépítésével. Alsó merevítő szint példája. Monolitként is építették néha. Nincs mindig pince Dr. Pattantyús Á.Á.: Építési módok szerkezeti rendszerek

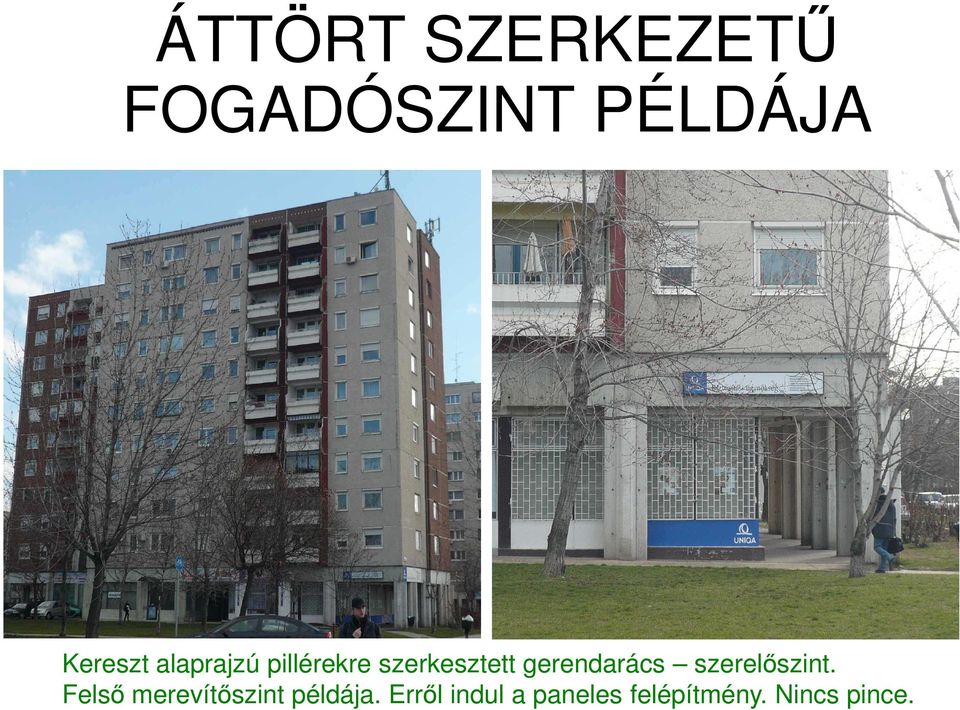

13 ÁTTÖRT SZERKEZETŰ FOGADÓSZINT PÉLDÁJA Kereszt alaprajzú pillérekre szerkesztett gerendarács szerelőszint. Felső merevítőszint példája. Erről indul a paneles felépítmény. Nincs pince.

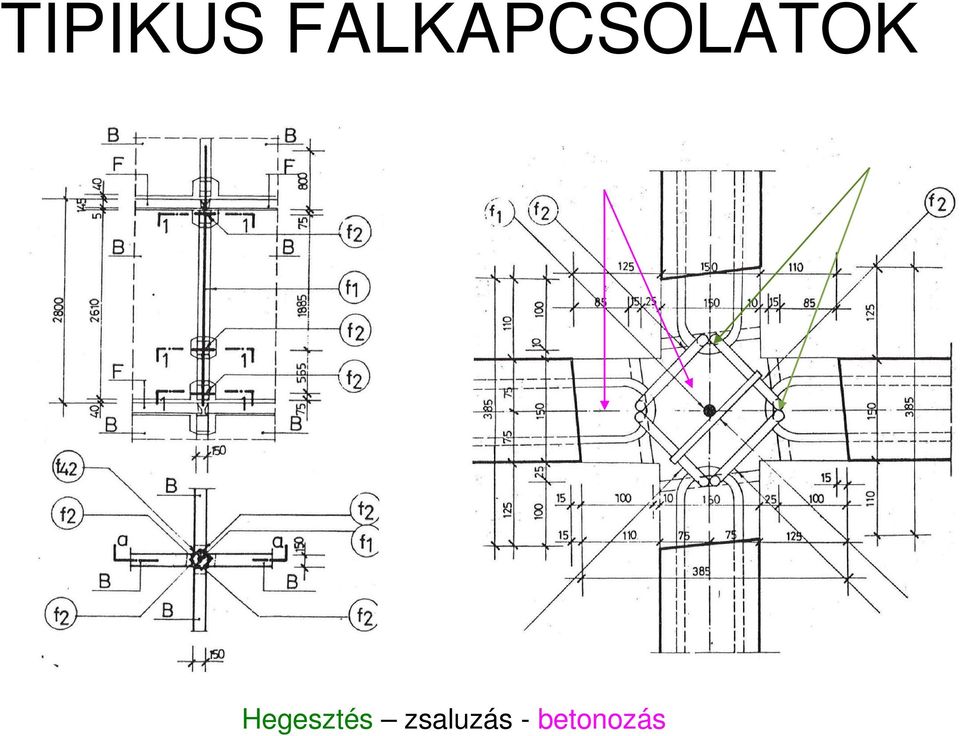

14 TIPIKUS FALKAPCSOLATOK Hegesztés zsaluzás - betonozás
15 FAL-FÖDÉM KAPCSOLATOK Hegesztés Habarcskiöntés Kezdeti időszak kapcsolata Nincs koszorú Külpontosság Fejlett kapcsolat Koszorú készült Központos teherátadás
16

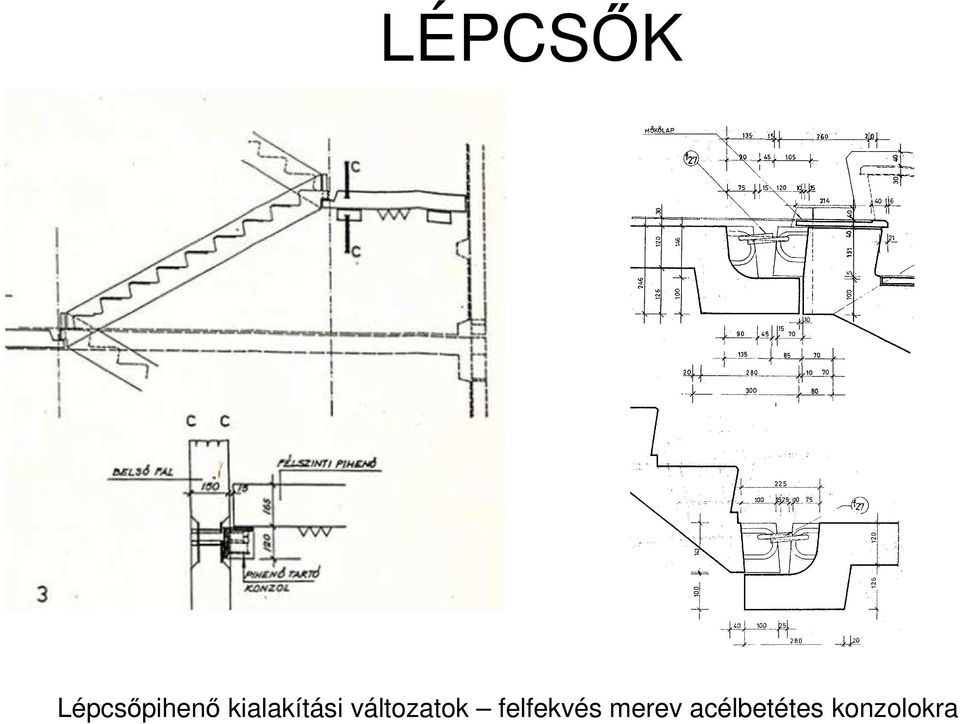

17 LÉPCSŐK Lépcsőpihenő kialakítási változatok felfekvés merev acélbetétes konzolokra

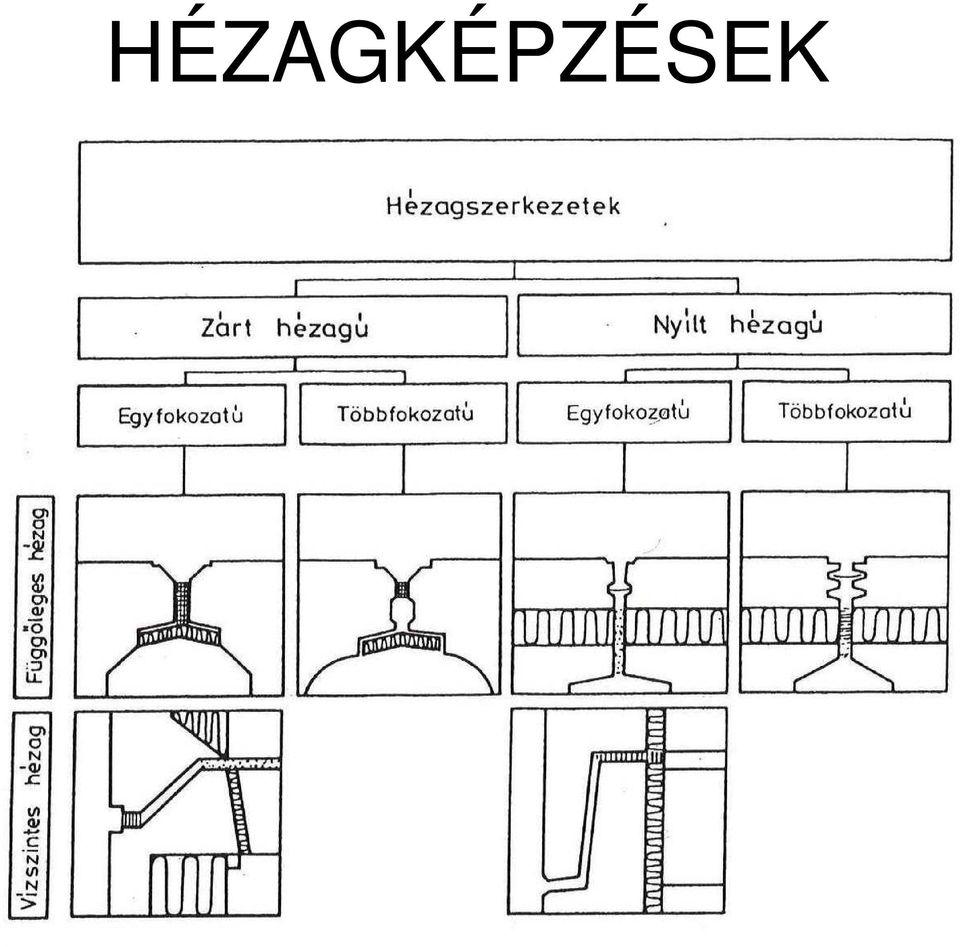

18 HÉZAGKÉPZÉSEK
19 ZÁRT HÉZAGKÉPZÉSEK 1. Rugalmas habarcs hézagzárás 2. Megtámasztás 3. Vízszigetelő műanyaglemez 4. Vízkivezető cső 5. Alakos műgumi profil hézagzárás 5. Kezdeti és fejlett változat: habarcs, illetve műgumi profilos külső zárással 3.

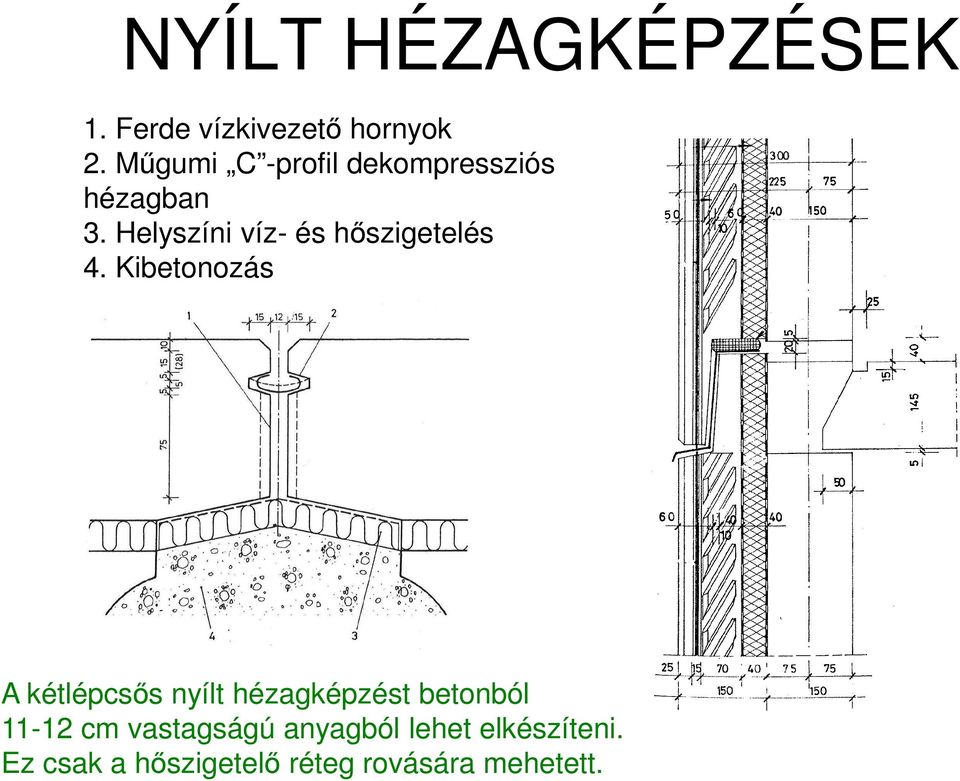

20 NYÍLT HÉZAGKÉPZÉSEK 1. Ferde vízkivezető hornyok 2. Műgumi C -profil dekompressziós hézagban 3. Helyszíni víz- és hőszigetelés 4. Kibetonozás A kétlépcsős nyílt hézagképzést betonból cm vastagságú anyagból lehet elkészíteni. Ez csak a hőszigetelő réteg rovására mehetett.
21 FÚGA VÍZKIVEZETÉSE MOSOTT FESTETT
22 HOMLOKZATI FAL ÁTMENŐ BETON BORDÁVAL Erős hőhidak a panel kerületén Átmenő betonbordák a külső és belső vb. tábla között Korai példák
23 HOMLOKZATI FALAK ÁTMENŐ BETONBORDA NÉLKÜL Korracél kapcsolat a külső és a belső vasbeton tábla közt Különböző korok példái FEJLŐDÉS
24 A PEREMEK HATÁSA A hőátbocsátási tényező értéke manuális módszerekkel számítva A térbeliség és a hőszigetelő anyag minőségromlása nincs számításba véve A valós hőátbocsátási tényező rosszabb
25 FALSAROK VÁLTOZATOK Átmenő betonbordák okozta hőhíddal, illetve később: elvékonyodó hőszigetelés okozta hőhíddal
26 ABLAK JELLEGZETES BEÉPÍTÉSE Egyesített szárnyú faablak beépítése vasbeton peremhez A hőszigetelés elvékonyodik!
27 TIPIKUS LAPOSTETŐK egyhéjú melegtető és kéthéjú hidegtető
28 LEHET MAGASTETŐ IS A paneles építési mód alkalmazása nem zárta ki a magastetőt de erre csak ritkán került sor. Késői próbálkozás.
29 ERKÉLY ÉS LOGGIA A szerkezeti kapcsolat mindig is jelentős hőhidakat okozott.
30 ERKÉLY ACÉLVÁZZAL Kísérleti építés a vasbeton szerkezettől független acél tartószerkezettel
31 Változatok: térelemként gyártott lapelemekből szerelt VIZESBLOKK
32 BELSŐ BURKOLATOK, FELÜLETKÉPZÉSEK kontakt padlóburkolatok 3 cm vastagságban (habalátétes PVC, vagy szőnyegpadló) glettelés, tapétázás helyszínen csempe falburkolat előregyártó üzemben
33 ÉPÜLETGÉPÉSZET, ELEKTROMOS SZERELÉS víz-csatorna (hideg- és melegvíz) szerelő aknában központi elszívás szerelő aknában csapadékvíz szerelő aknában fűtési vezetékek helyszínen fúrt födém áttörésekben, vagy bebetonozott védőcsövek bebetonozott kötődobozok Fűtési cső átvezetése födémen
34 ÉRTÉKELÉSI TÉNYEZŐK erkölcsi elavulás (monotonitás, homogenitás, anonimitás, stb.) funkcionális hiányok (tárolók, vizesblokkok, közös helyiségek, stb.) kritikus tényezők (biológiai, biokémiai, hangkomfort, hőkomfort, fiziológiai komfort) műszaki tényezők (épületgépészet, épületszerkezetek, tartószerkezetek)
35 JELLEGZETES SZERKEZETI PROBLÉMÁK hőhidak + légzárás hiánya (energiapazarló) hőhidak + magas légzárás (penész) szerelő aknák, elszívó rendszer (hanghatások, szagok, rovarok, tűz terjedése) kontakt padlók (lépéshangok) gépészeti áttörések, elektromos dobozok (léghangok) panelhézagok (beázás, huzathatás, rossz hőérzet)
36 FELÚJÍTÁSI STRATÉGIÁK értéktartó felújítás: elhasználódott szerkezeti elemek cseréje, felújítása eredetileg alulméretezett szerkezeti elemek cseréje értéknövelő felújítás: funkcionális érték növelése műszaki érték növelése esztétikai érték növelése
37 ÉRTÉKNÖVELŐ FELÚJÍTÁS hazai és külföldi példa
38 AJÁNLOTT IRODALOM Dr. Pattantyús-Ábrahám Ádám: Építési módok Szerkezeti rendszerek, Budapest, Dr. Birghoffer Péter Hikisch Lóránt: A panelos lakóépületek felújítása, Műszaki Könyvkiadó, Budapest, Dr. Gábor László: Épületszerkezettan II., Budapest, 1962.
