GSM Gate Control II TELEPÍTÉSI ÉS ALKALMAZÁSI ÚTMUTATÓ. v2.15 és újabb modulverziókhoz

Átírás

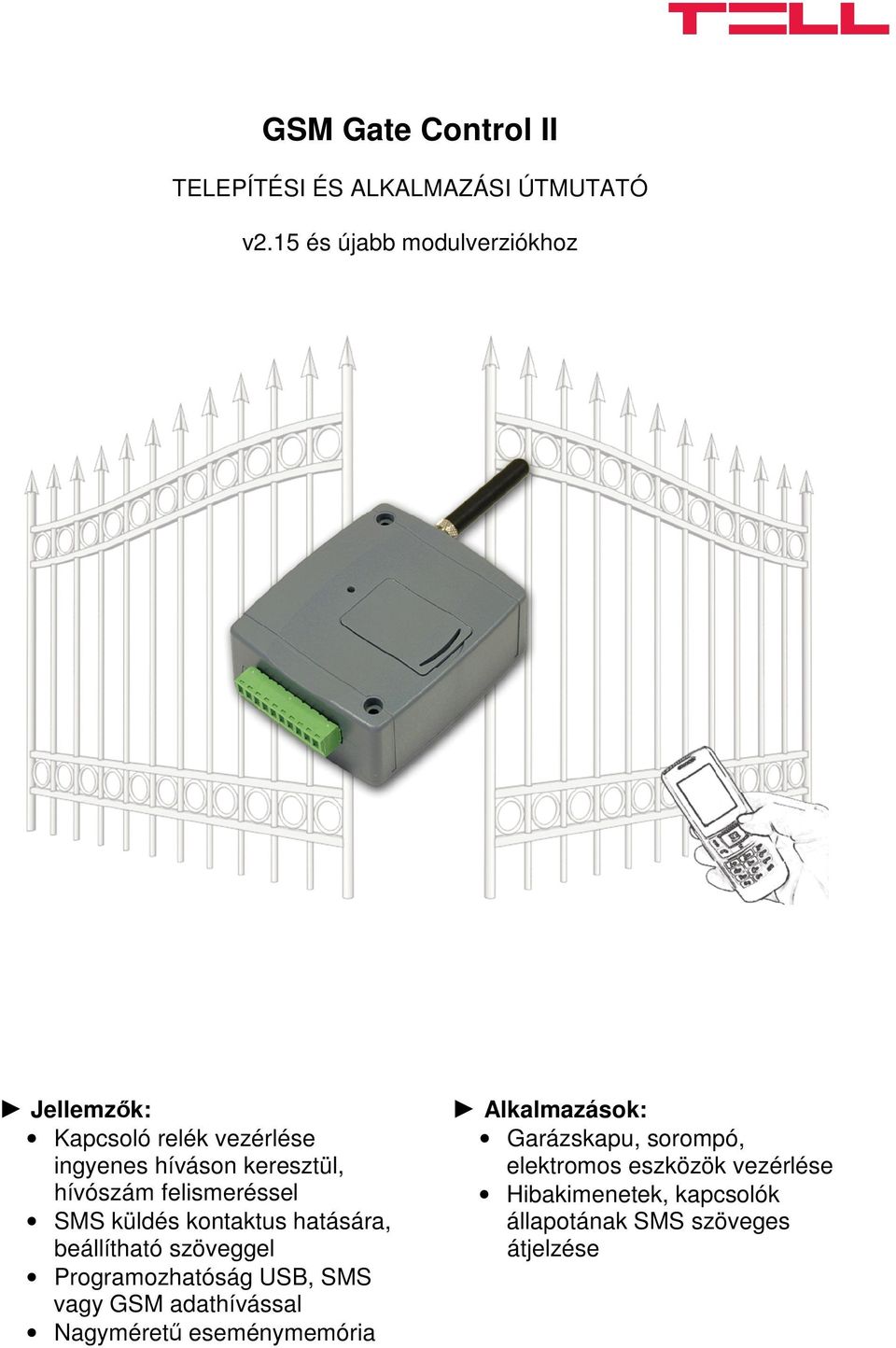

1 GSM Gate Control II TELEPÍTÉSI ÉS ALKALMAZÁSI ÚTMUTATÓ v2.15 és újabb modulverziókhoz Jellemzk: Kapcsoló relék vezérlése ingyenes híváson keresztül, hívószám felismeréssel SMS küldés kontaktus hatására, beállítható szöveggel Programozhatóság USB, SMS vagy GSM adathívással Nagyméret eseménymemória Alkalmazások: Garázskapu, sorompó, elektromos eszközök vezérlése Hibakimenetek, kapcsolók állapotának SMS szöveges átjelzése

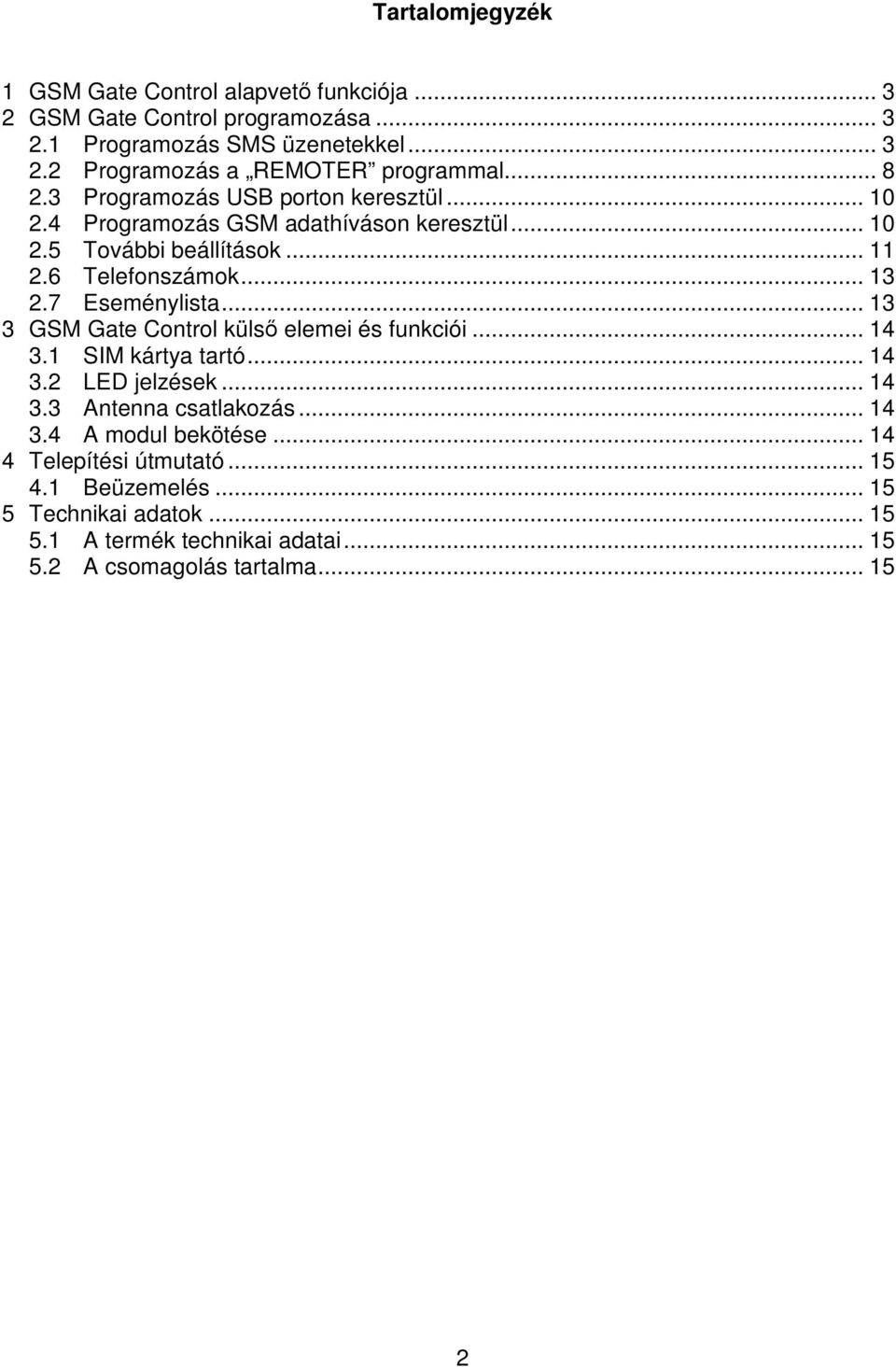

2 Tartalomjegyzék 1 GSM Gate Control alapvet funkciója GSM Gate Control programozása Programozás SMS üzenetekkel Programozás a REMOTER programmal Programozás USB porton keresztül Programozás GSM adathíváson keresztül További beállítások Telefonszámok Eseménylista GSM Gate Control küls elemei és funkciói SIM kártya tartó LED jelzések Antenna csatlakozás A modul bekötése Telepítési útmutató Beüzemelés Technikai adatok A termék technikai adatai A csomagolás tartalma

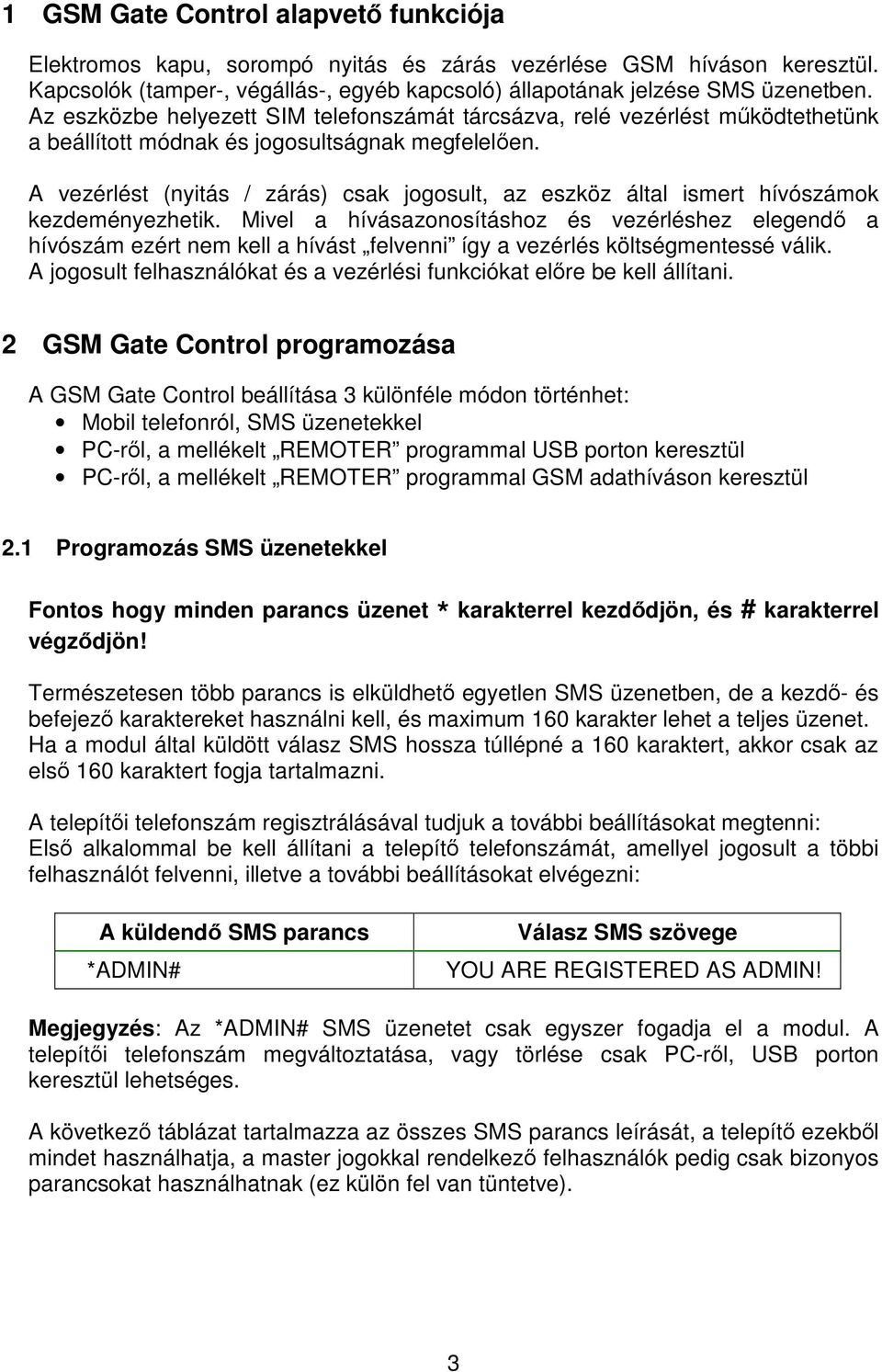

3 1 GSM Gate Control alapvet funkciója Elektromos kapu, sorompó nyitás és zárás vezérlése GSM híváson keresztül. Kapcsolók (tamper-, végállás-, egyéb kapcsoló) állapotának jelzése SMS üzenetben. Az eszközbe helyezett SIM telefonszámát tárcsázva, relé vezérlést mködtethetünk a beállított módnak és jogosultságnak megfelelen. A vezérlést (nyitás / zárás) csak jogosult, az eszköz által ismert hívószámok kezdeményezhetik. Mivel a hívásazonosításhoz és vezérléshez elegend a hívószám ezért nem kell a hívást felvenni így a vezérlés költségmentessé válik. A jogosult felhasználókat és a vezérlési funkciókat elre be kell állítani. 2 GSM Gate Control programozása A GSM Gate Control beállítása 3 különféle módon történhet: Mobil telefonról, SMS üzenetekkel PC-rl, a mellékelt REMOTER programmal USB porton keresztül PC-rl, a mellékelt REMOTER programmal GSM adathíváson keresztül 2.1 Programozás SMS üzenetekkel Fontos hogy minden parancs üzenet * végzdjön! karakterrel kezddjön, és # karakterrel Természetesen több parancs is elküldhet egyetlen SMS üzenetben, de a kezd- és befejez karaktereket használni kell, és maximum 160 karakter lehet a teljes üzenet. Ha a modul által küldött válasz SMS hossza túllépné a 160 karaktert, akkor csak az els 160 karaktert fogja tartalmazni. A telepíti telefonszám regisztrálásával tudjuk a további beállításokat megtenni: Els alkalommal be kell állítani a telepít telefonszámát, amellyel jogosult a többi felhasználót felvenni, illetve a további beállításokat elvégezni: A küldend SMS parancs *ADMIN# Válasz SMS szövege YOU ARE REGISTERED AS ADMIN! Megjegyzés: Az *ADMIN# SMS üzenetet csak egyszer fogadja el a modul. A telepíti telefonszám megváltoztatása, vagy törlése csak PC-rl, USB porton keresztül lehetséges. A következ táblázat tartalmazza az összes SMS parancs leírását, a telepít ezekbl mindet használhatja, a master jogokkal rendelkez felhasználók pedig csak bizonyos parancsokat használhatnak (ez külön fel van tüntetve). 3

4 A SMS beállítások parancsai: SMS Parancs SMS szöveg válasz SMS válasz jelentése Új felhasználó regisztrálás (master jogokkal) *n=telszam,nev,jog, BELEPTETES,KAPU# ahol: JOG: U (master), vagy C (nem master, ez az alapértelmezett) BELEPTETES: N (0-24), vagy L (beléptetési idszakban, ez az lapértelmezett) KAPU: 1 (A kapu), vagy 2 (B kapu), vagy B (A és B kapu) JOG és BELEPES paraméter elhagyható, ilyenkor az alapértelmezett érték érvényes NEW USER REGISTERED. NUMBER ERROR! SYNTAX ERROR! BAD MESSAGE TERMINATE! PHONE NUMBER ALREADY EXISTS! MISSING PARAMETER új felhasználó regisztrálva rövid vagy hosszú telefonszám nincs elválasztó karakter (* vagy #) SMS nincs lezárva # karakterrel már van ilyen telefonszám 1-es vezérlési módnál nincs megadva a KAPU paraméter Felhasználó törlése (master jogokkal) Regisztráltak lekérdezése (master jogokkal) Összes felhasználó törlése (telepítnek) Bejelentkezés telepítként Vezérlési módok SMS szöveg bemeneti kontaktusra Bemeneti kontaktus aktív állapota SMS mobilszám bemeneti kontaktusra *d=telszam,nev# vagy *d=,nev# vagy *d=telszam# *L# *CAU-ADMIN# *ADMIN# *M=1,A=1,B=1# *M=2,X=1,Y=1,Z=1,O=1# *M=3,X=1,Y=1,Z=1,O=1# *M=4,X=1,Z=1# *S1=SMS_SZÖVEG# *S4=SMS_SZÖVEG# *A1=O,31# vagy *A1=C,20# *A4=C,20# *T1=TELSZAM# *T4=TELSZAM# DELETE SUCCESFULL felhasználó törölve DELETE FAILED: UNKNOWN PHONE NUMBER! DELETE FAILED: UNKNOWN USERNAME! telefonszám1 telefonszám15 CLEAN SUCCESS! YOU ARE REGISTERED AS ADMIN! nincs ilyen telefonszám nincs ilyen felhasználó név els 15 regisztrált felhasználó telefonszáma összes felhasználó törölve SMS küldje fel-került telepítként a jogosultak listájára 1. MODE ACTIVATED 1. mód aktiválva SMS1 TEXT ACTIVE STATE 1 SMS1 NUMBER 1. bemenethez rendelt SMS megváltoztatva 1. bemenet aktív állapota megváltoztatva 1. SMS szám megváltoztatva SMS továbbküldés *SF=TELSZAM# SMS FORWARD SMS továbbküldés száma megváltozott SIM kártya telefonszáma *MT=TELSZAM# REMOTER NUMBER SIM kártya telefonszáma megváltozott Beléptetési idszak *EP=NYITAS,ZARAS# ENTRY PERIOD Beléptetési idszak megváltoztatva 4

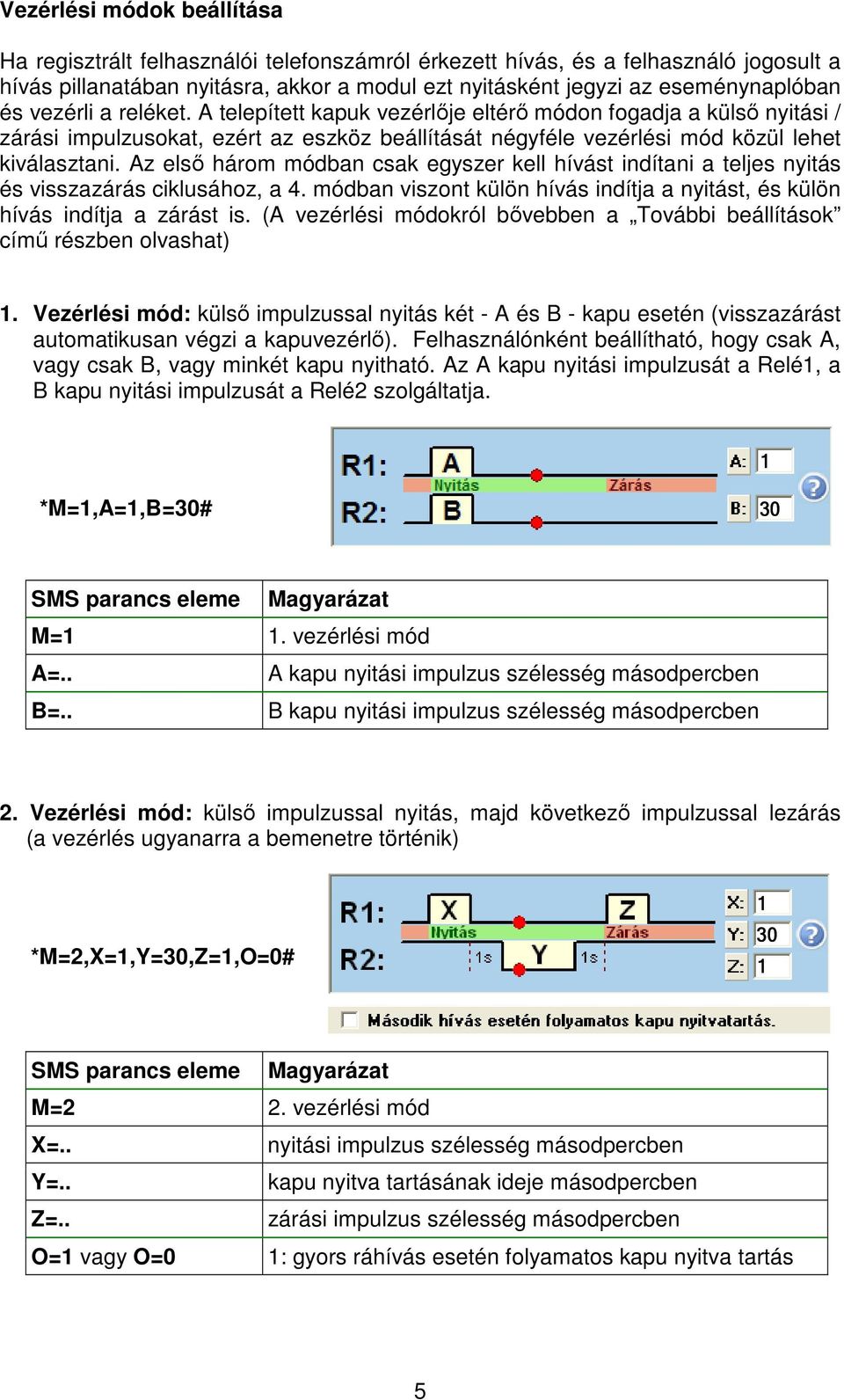

5 Vezérlési módok beállítása Ha regisztrált felhasználói telefonszámról érkezett hívás, és a felhasználó jogosult a hívás pillanatában nyitásra, akkor a modul ezt nyitásként jegyzi az eseménynaplóban és vezérli a reléket. A telepített kapuk vezérlje eltér módon fogadja a küls nyitási / zárási impulzusokat, ezért az eszköz beállítását négyféle vezérlési mód közül lehet kiválasztani. Az els három módban csak egyszer kell hívást indítani a teljes nyitás és visszazárás ciklusához, a 4. módban viszont külön hívás indítja a nyitást, és külön hívás indítja a zárást is. (A vezérlési módokról bvebben a További beállítások cím részben olvashat) 1. Vezérlési mód: küls impulzussal nyitás két - A és B - kapu esetén (visszazárást automatikusan végzi a kapuvezérl). Felhasználónként beállítható, hogy csak A, vagy csak B, vagy minkét kapu nyitható. Az A kapu nyitási impulzusát a Relé1, a B kapu nyitási impulzusát a Relé2 szolgáltatja. *M=1,A=1,B=30# SMS parancs eleme Magyarázat M=1 1. vezérlési mód A=.. A kapu nyitási impulzus szélesség másodpercben B=.. B kapu nyitási impulzus szélesség másodpercben 2. Vezérlési mód: küls impulzussal nyitás, majd következ impulzussal lezárás (a vezérlés ugyanarra a bemenetre történik) *M=2,X=1,Y=30,Z=1,O=0# SMS parancs eleme Magyarázat M=2 2. vezérlési mód X=.. nyitási impulzus szélesség másodpercben Y=.. kapu nyitva tartásának ideje másodpercben Z=.. zárási impulzus szélesség másodpercben O=1 vagy O=0 1: gyors ráhívás esetén folyamatos kapu nyitva tartás 5

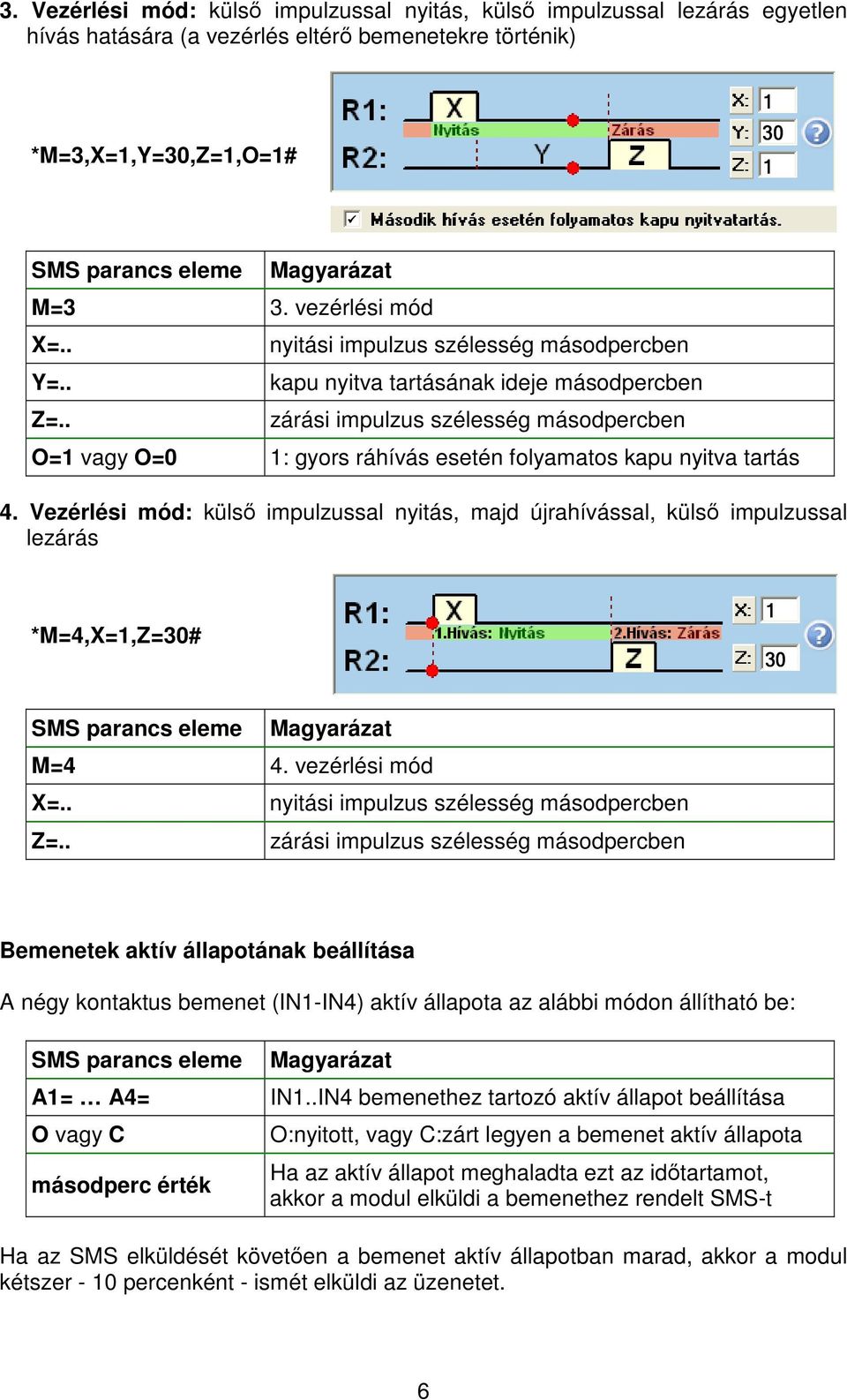

6 3. Vezérlési mód: küls impulzussal nyitás, küls impulzussal lezárás egyetlen hívás hatására (a vezérlés eltér bemenetekre történik) *M=3,X=1,Y=30,Z=1,O=1# SMS parancs eleme Magyarázat M=3 3. vezérlési mód X=.. Y=.. Z=.. nyitási impulzus szélesség másodpercben kapu nyitva tartásának ideje másodpercben zárási impulzus szélesség másodpercben O=1 vagy O=0 1: gyors ráhívás esetén folyamatos kapu nyitva tartás 4. Vezérlési mód: küls impulzussal nyitás, majd újrahívással, küls impulzussal lezárás *M=4,X=1,Z=30# SMS parancs eleme Magyarázat M=4 4. vezérlési mód X=.. nyitási impulzus szélesség másodpercben Z=.. zárási impulzus szélesség másodpercben Bemenetek aktív állapotának beállítása A négy kontaktus bemenet (IN1-IN4) aktív állapota az alábbi módon állítható be: SMS parancs eleme Magyarázat A1= A4= IN1..IN4 bemenethez tartozó aktív állapot beállítása O vagy C másodperc érték O:nyitott, vagy C:zárt legyen a bemenet aktív állapota Ha az aktív állapot meghaladta ezt az idtartamot, akkor a modul elküldi a bemenethez rendelt SMS-t Ha az SMS elküldését követen a bemenet aktív állapotban marad, akkor a modul kétszer - 10 percenként - ismét elküldi az üzenetet. 6

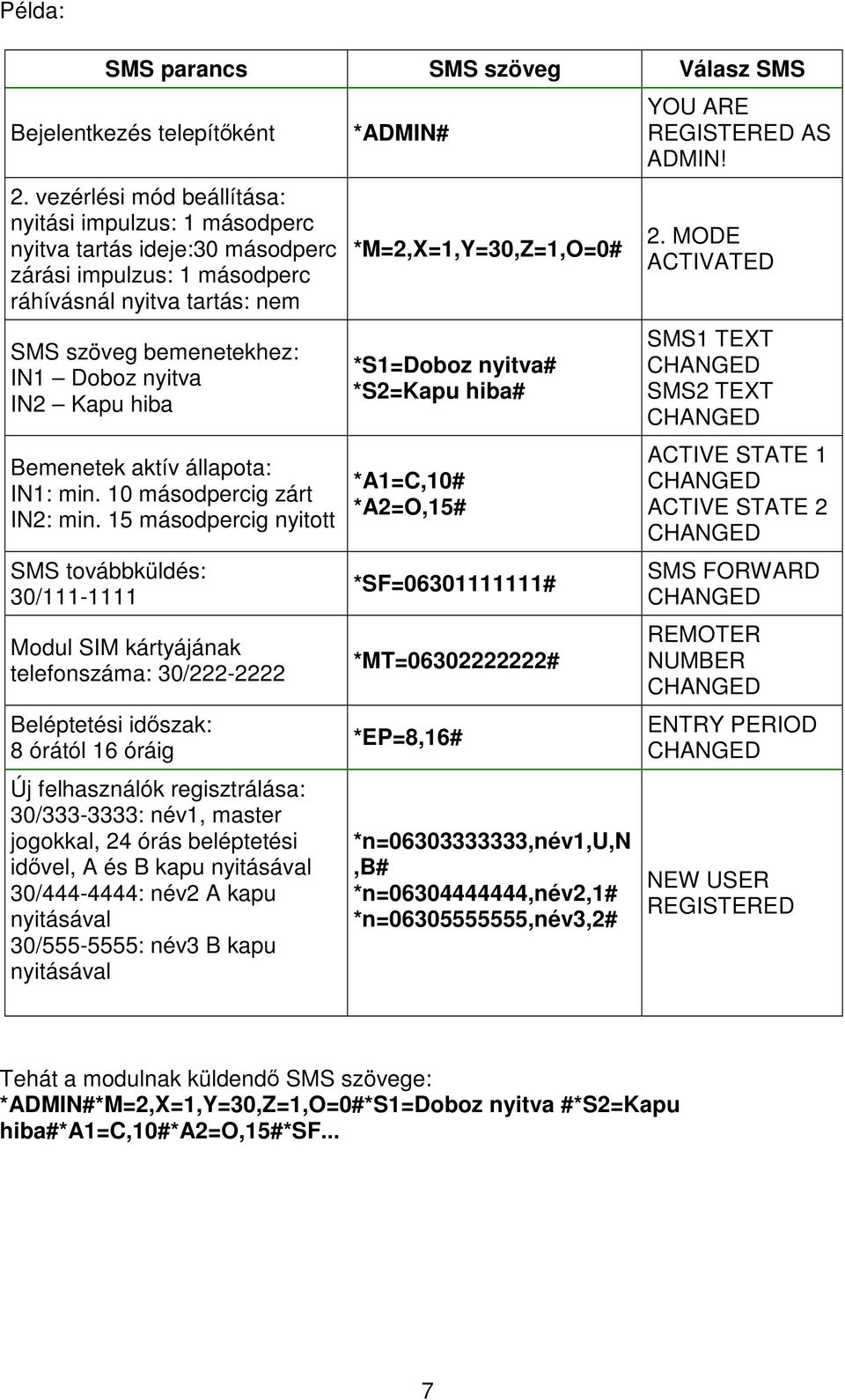

7 Példa: SMS parancs SMS szöveg Válasz SMS Bejelentkezés telepítként 2. vezérlési mód beállítása: nyitási impulzus: 1 másodperc nyitva tartás ideje:30 másodperc zárási impulzus: 1 másodperc ráhívásnál nyitva tartás: nem SMS szöveg bemenetekhez: IN1 Doboz nyitva IN2 Kapu hiba Bemenetek aktív állapota: IN1: min. 10 másodpercig zárt IN2: min. 15 másodpercig nyitott SMS továbbküldés: 30/ Modul SIM kártyájának telefonszáma: 30/ Beléptetési idszak: 8 órától 16 óráig Új felhasználók regisztrálása: 30/ : név1, master jogokkal, 24 órás beléptetési idvel, A és B kapu nyitásával 30/ : név2 A kapu nyitásával 30/ : név3 B kapu nyitásával *ADMIN# *M=2,X=1,Y=30,Z=1,O=0# *S1=Doboz nyitva# *S2=Kapu hiba# *A1=C,10# *A2=O,15# *SF= # *MT= # *EP=8,16# *n= ,név1,u,n,b# *n= ,név2,1# *n= ,név3,2# YOU ARE REGISTERED AS ADMIN! 2. MODE ACTIVATED SMS1 TEXT SMS2 TEXT ACTIVE STATE 1 ACTIVE STATE 2 SMS FORWARD REMOTER NUMBER ENTRY PERIOD NEW USER REGISTERED Tehát a modulnak küldend SMS szövege: *ADMIN#*M=2,X=1,Y=30,Z=1,O=0#*S1=Doboz nyitva #*S2=Kapu hiba#*a1=c,10#*a2=o,15#*sf... 7

8 2.2 Programozás a REMOTER programmal A REMOTER programot Windows operációs rendszer alatt lehet futtatni (Windows XP ajánlott). A program menüje a következ: Modul beállítások Telefonszámok Eseménylista Csatlakozás állapota Modem beállítások A programban használt további gombok: Jelszó változtatás Betöltés fájlból Beállítások vissza Áttöltés modulba Firmware csere Mentés fájlba Betöltés modulból Nyomtatás Csatlakozás állapota: USB USB kapcsolat Kapcsolat esetén: Modemes kapcsolat esetén: Modul állapot Kapcsolat bontása Modul állapot Kapcsolat bontása Kapcsolat idtartama 8

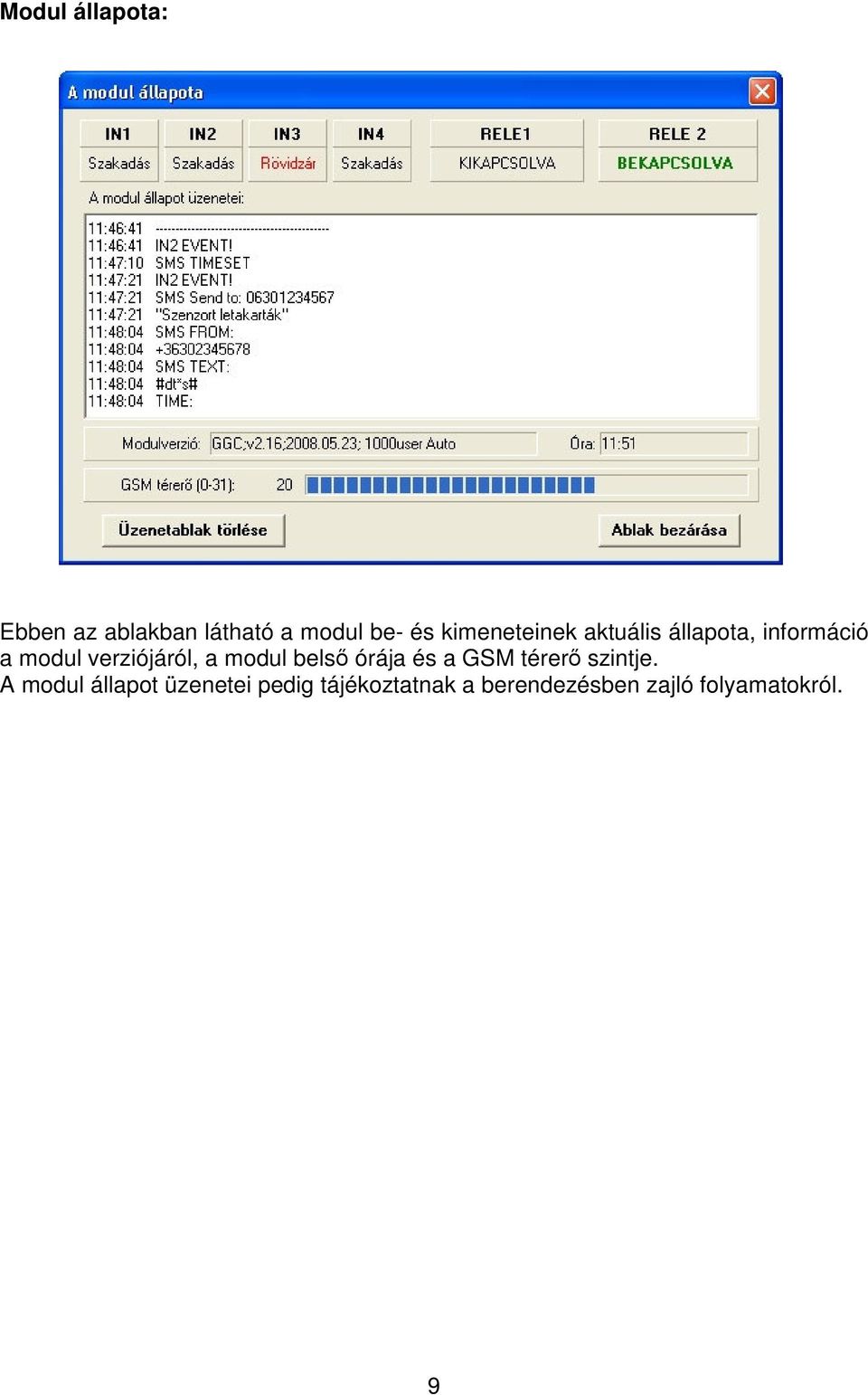

9 Modul állapota: Ebben az ablakban látható a modul be- és kimeneteinek aktuális állapota, információ a modul verziójáról, a modul bels órája és a GSM térer szintje. A modul állapot üzenetei pedig tájékoztatnak a berendezésben zajló folyamatokról. 9

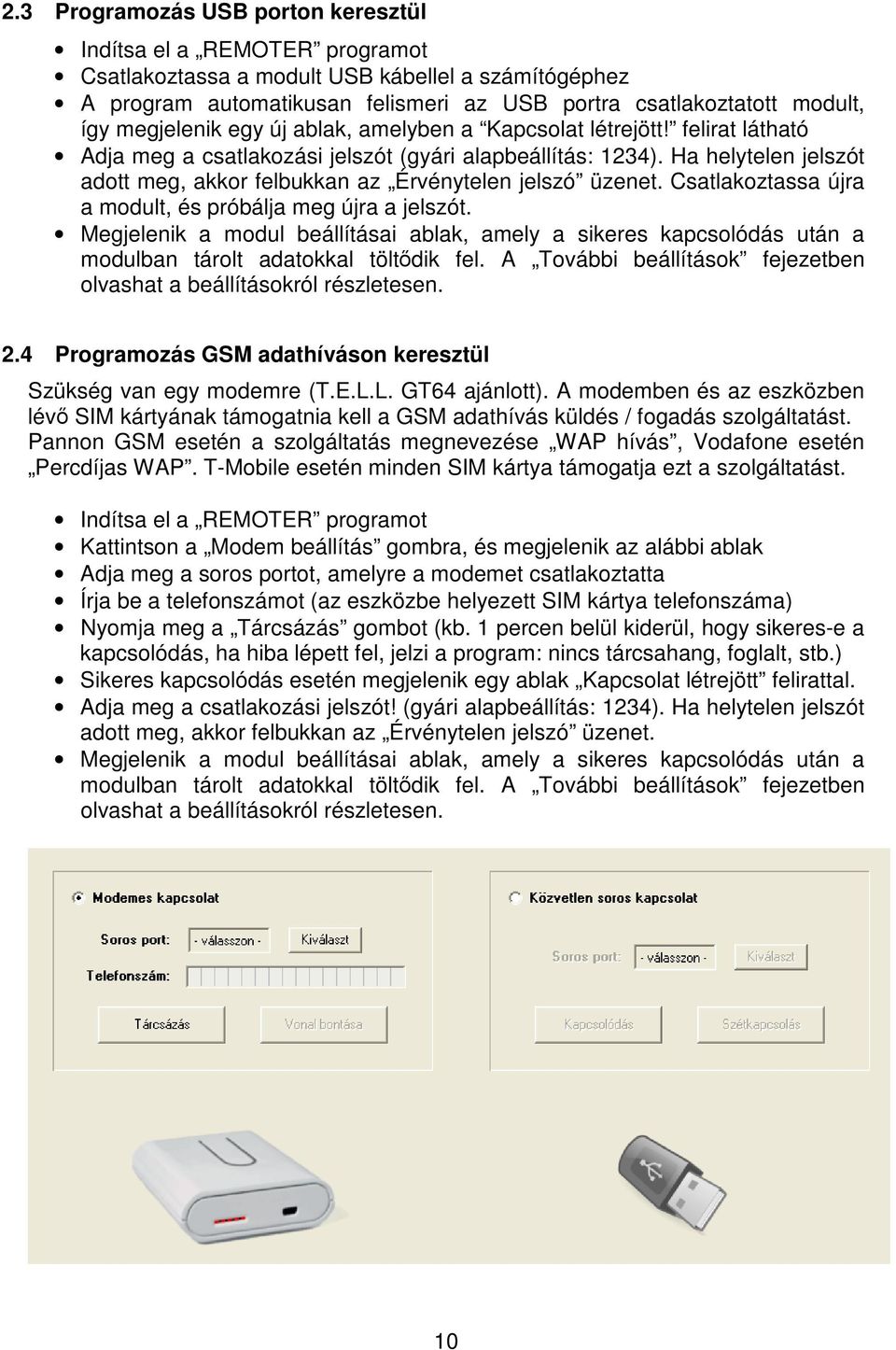

10 2.3 Programozás USB porton keresztül Indítsa el a REMOTER programot Csatlakoztassa a modult USB kábellel a számítógéphez A program automatikusan felismeri az USB portra csatlakoztatott modult, így megjelenik egy új ablak, amelyben a Kapcsolat létrejött! felirat látható Adja meg a csatlakozási jelszót (gyári alapbeállítás: 1234). Ha helytelen jelszót adott meg, akkor felbukkan az Érvénytelen jelszó üzenet. Csatlakoztassa újra a modult, és próbálja meg újra a jelszót. Megjelenik a modul beállításai ablak, amely a sikeres kapcsolódás után a modulban tárolt adatokkal töltdik fel. A További beállítások fejezetben olvashat a beállításokról részletesen. 2.4 Programozás GSM adathíváson keresztül Szükség van egy modemre (T.E.L.L. GT64 ajánlott). A modemben és az eszközben lév SIM kártyának támogatnia kell a GSM adathívás küldés / fogadás szolgáltatást. Pannon GSM esetén a szolgáltatás megnevezése WAP hívás, Vodafone esetén Percdíjas WAP. T-Mobile esetén minden SIM kártya támogatja ezt a szolgáltatást. Indítsa el a REMOTER programot Kattintson a Modem beállítás gombra, és megjelenik az alábbi ablak Adja meg a soros portot, amelyre a modemet csatlakoztatta Írja be a telefonszámot (az eszközbe helyezett SIM kártya telefonszáma) Nyomja meg a Tárcsázás gombot (kb. 1 percen belül kiderül, hogy sikeres-e a kapcsolódás, ha hiba lépett fel, jelzi a program: nincs tárcsahang, foglalt, stb.) Sikeres kapcsolódás esetén megjelenik egy ablak Kapcsolat létrejött felirattal. Adja meg a csatlakozási jelszót! (gyári alapbeállítás: 1234). Ha helytelen jelszót adott meg, akkor felbukkan az Érvénytelen jelszó üzenet. Megjelenik a modul beállításai ablak, amely a sikeres kapcsolódás után a modulban tárolt adatokkal töltdik fel. A További beállítások fejezetben olvashat a beállításokról részletesen. 10

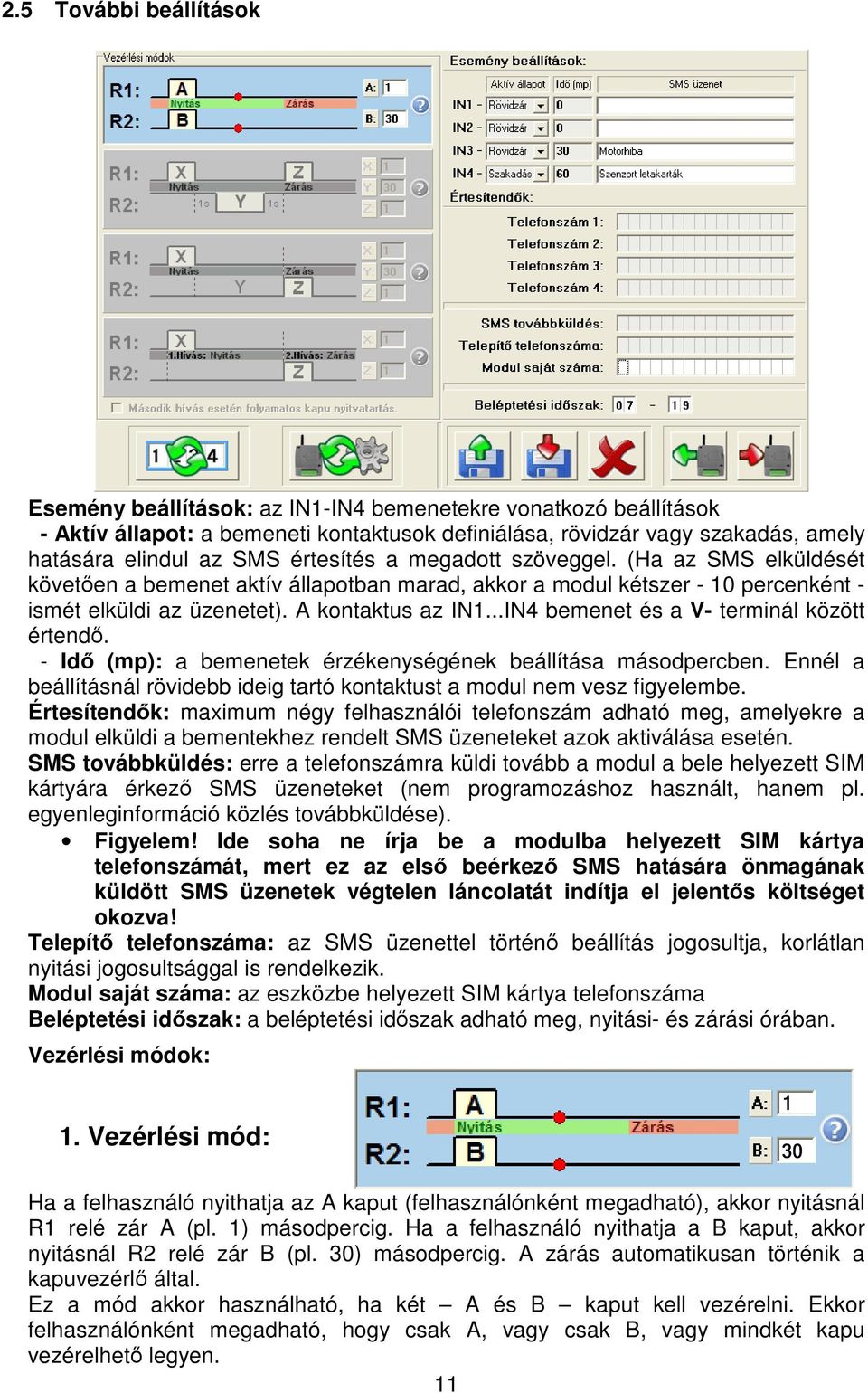

11 2.5 További beállítások Esemény beállítások: az IN1-IN4 bemenetekre vonatkozó beállítások - Aktív állapot: a bemeneti kontaktusok definiálása, rövidzár vagy szakadás, amely hatására elindul az SMS értesítés a megadott szöveggel. (Ha az SMS elküldését követen a bemenet aktív állapotban marad, akkor a modul kétszer - 10 percenként - ismét elküldi az üzenetet). A kontaktus az IN1...IN4 bemenet és a V- terminál között értend. - Id (mp): a bemenetek érzékenységének beállítása másodpercben. Ennél a beállításnál rövidebb ideig tartó kontaktust a modul nem vesz figyelembe. Értesítendk: maximum négy felhasználói telefonszám adható meg, amelyekre a modul elküldi a bementekhez rendelt SMS üzeneteket azok aktiválása esetén. SMS továbbküldés: erre a telefonszámra küldi tovább a modul a bele helyezett SIM kártyára érkez SMS üzeneteket (nem programozáshoz használt, hanem pl. egyenleginformáció közlés továbbküldése). Figyelem! Ide soha ne írja be a modulba helyezett SIM kártya telefonszámát, mert ez az els beérkez SMS hatására önmagának küldött SMS üzenetek végtelen láncolatát indítja el jelents költséget okozva! Telepít telefonszáma: az SMS üzenettel történ beállítás jogosultja, korlátlan nyitási jogosultsággal is rendelkezik. Modul saját száma: az eszközbe helyezett SIM kártya telefonszáma Beléptetési idszak: a beléptetési idszak adható meg, nyitási- és zárási órában. Vezérlési módok: 1. Vezérlési mód: Ha a felhasználó nyithatja az A kaput (felhasználónként megadható), akkor nyitásnál R1 relé zár A (pl. 1) másodpercig. Ha a felhasználó nyithatja a B kaput, akkor nyitásnál R2 relé zár B (pl. 30) másodpercig. A zárás automatikusan történik a kapuvezérl által. Ez a mód akkor használható, ha két A és B kaput kell vezérelni. Ekkor felhasználónként megadható, hogy csak A, vagy csak B, vagy mindkét kapu vezérelhet legyen. 11

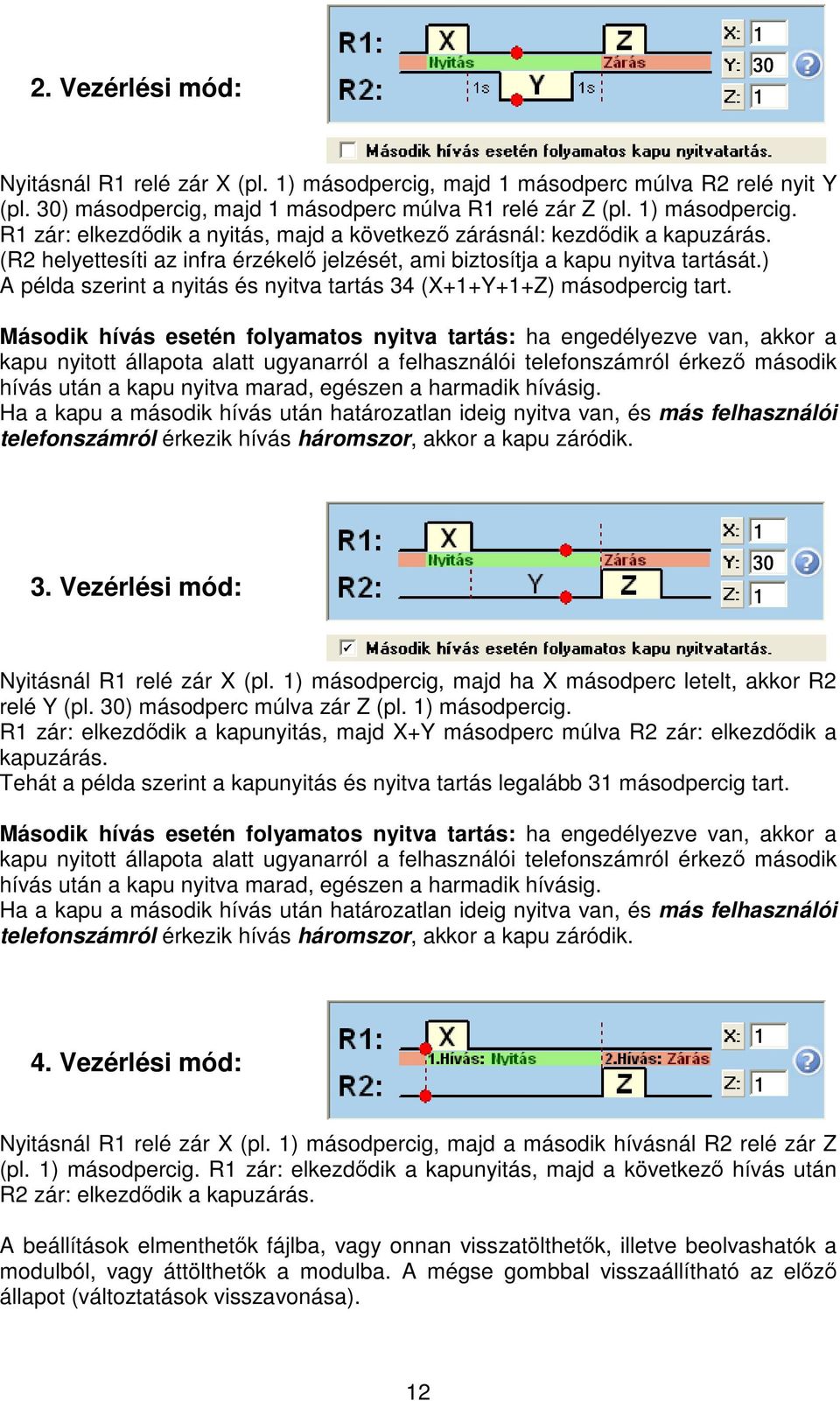

12 2. Vezérlési mód: Nyitásnál R1 relé zár X (pl. 1) másodpercig, majd 1 másodperc múlva R2 relé nyit Y (pl. 30) másodpercig, majd 1 másodperc múlva R1 relé zár Z (pl. 1) másodpercig. R1 zár: elkezddik a nyitás, majd a következ zárásnál: kezddik a kapuzárás. (R2 helyettesíti az infra érzékel jelzését, ami biztosítja a kapu nyitva tartását.) A példa szerint a nyitás és nyitva tartás 34 (X+1+Y+1+Z) másodpercig tart. Második hívás esetén folyamatos nyitva tartás: ha engedélyezve van, akkor a kapu nyitott állapota alatt ugyanarról a felhasználói telefonszámról érkez második hívás után a kapu nyitva marad, egészen a harmadik hívásig. Ha a kapu a második hívás után határozatlan ideig nyitva van, és más felhasználói telefonszámról érkezik hívás háromszor, akkor a kapu záródik. 3. Vezérlési mód: Nyitásnál R1 relé zár X (pl. 1) másodpercig, majd ha X másodperc letelt, akkor R2 relé Y (pl. 30) másodperc múlva zár Z (pl. 1) másodpercig. R1 zár: elkezddik a kapunyitás, majd X+Y másodperc múlva R2 zár: elkezddik a kapuzárás. Tehát a példa szerint a kapunyitás és nyitva tartás legalább 31 másodpercig tart. Második hívás esetén folyamatos nyitva tartás: ha engedélyezve van, akkor a kapu nyitott állapota alatt ugyanarról a felhasználói telefonszámról érkez második hívás után a kapu nyitva marad, egészen a harmadik hívásig. Ha a kapu a második hívás után határozatlan ideig nyitva van, és más felhasználói telefonszámról érkezik hívás háromszor, akkor a kapu záródik. 4. Vezérlési mód: Nyitásnál R1 relé zár X (pl. 1) másodpercig, majd a második hívásnál R2 relé zár Z (pl. 1) másodpercig. R1 zár: elkezddik a kapunyitás, majd a következ hívás után R2 zár: elkezddik a kapuzárás. A beállítások elmenthetk fájlba, vagy onnan visszatölthetk, illetve beolvashatók a modulból, vagy áttölthetk a modulba. A mégse gombbal visszaállítható az elz állapot (változtatások visszavonása). 12

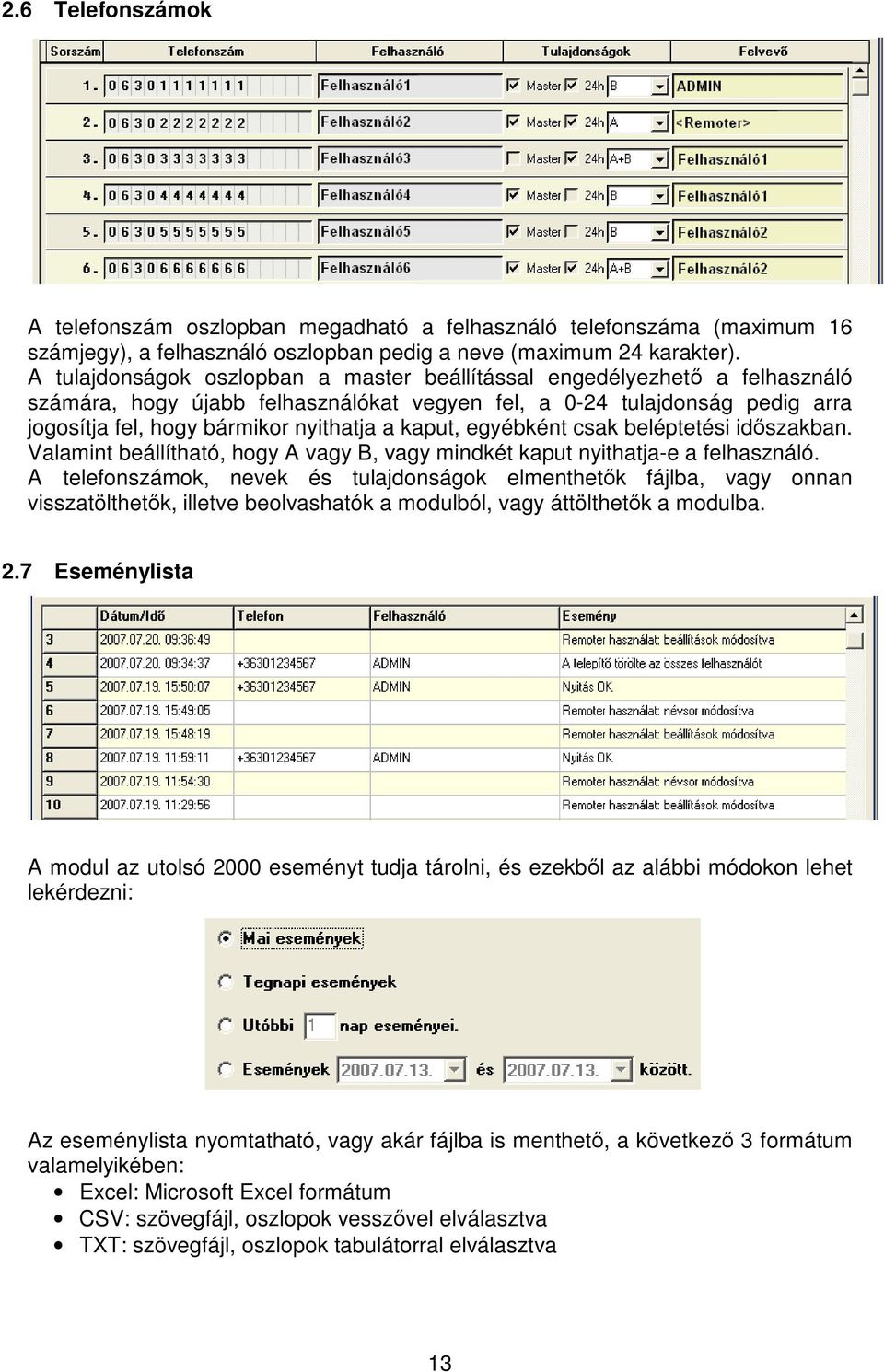

13 2.6 Telefonszámok A telefonszám oszlopban megadható a felhasználó telefonszáma (maximum 16 számjegy), a felhasználó oszlopban pedig a neve (maximum 24 karakter). A tulajdonságok oszlopban a master beállítással engedélyezhet a felhasználó számára, hogy újabb felhasználókat vegyen fel, a 0-24 tulajdonság pedig arra jogosítja fel, hogy bármikor nyithatja a kaput, egyébként csak beléptetési idszakban. Valamint beállítható, hogy A vagy B, vagy mindkét kaput nyithatja-e a felhasználó. A telefonszámok, nevek és tulajdonságok elmenthetk fájlba, vagy onnan visszatölthetk, illetve beolvashatók a modulból, vagy áttölthetk a modulba. 2.7 Eseménylista A modul az utolsó 2000 eseményt tudja tárolni, és ezekbl az alábbi módokon lehet lekérdezni: Az eseménylista nyomtatható, vagy akár fájlba is menthet, a következ 3 formátum valamelyikében: Excel: Microsoft Excel formátum CSV: szövegfájl, oszlopok vesszvel elválasztva TXT: szövegfájl, oszlopok tabulátorral elválasztva 13

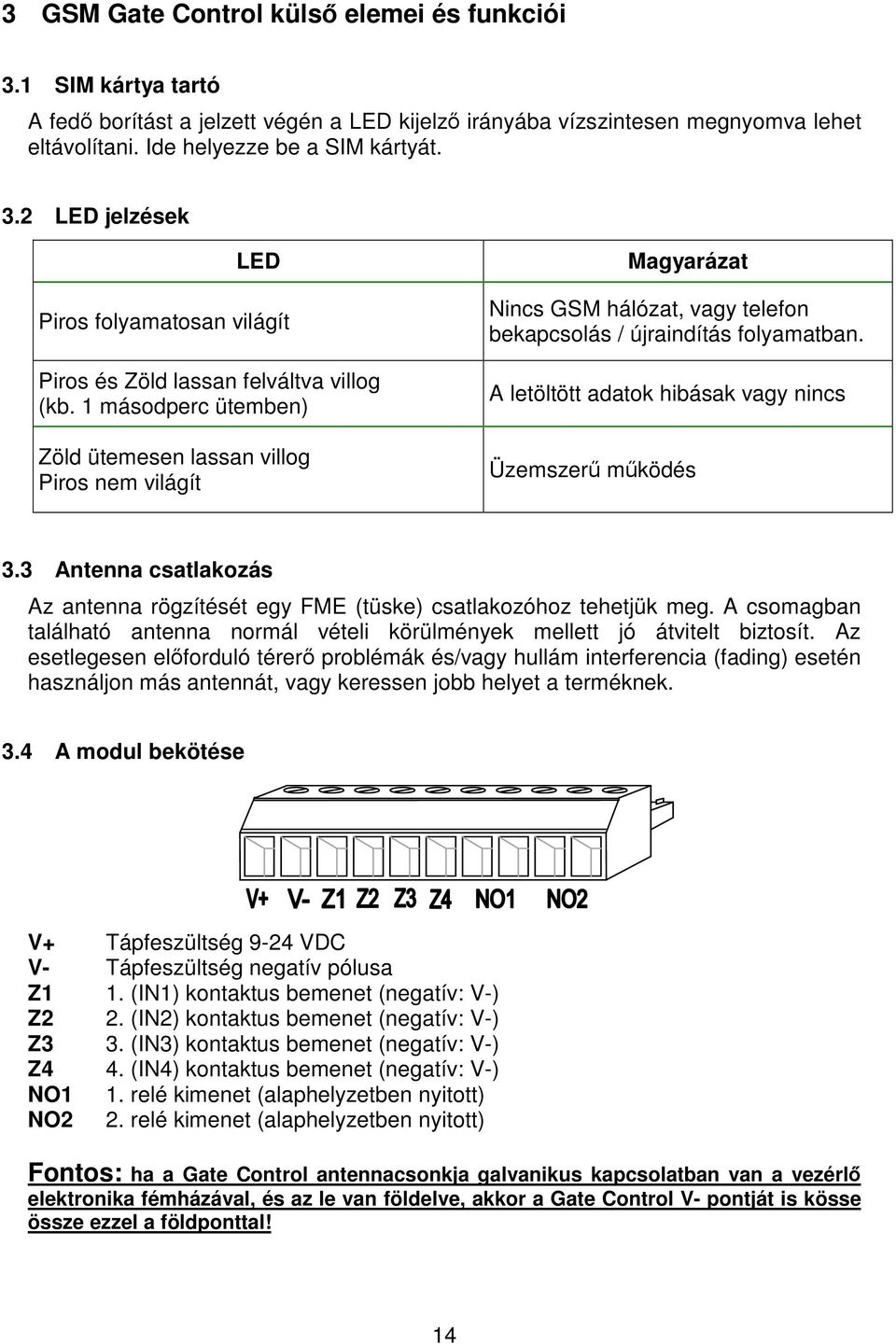

14 3 GSM Gate Control küls elemei és funkciói 3.1 SIM kártya tartó A fed borítást a jelzett végén a LED kijelz irányába vízszintesen megnyomva lehet eltávolítani. Ide helyezze be a SIM kártyát. 3.2 LED jelzések LED Piros folyamatosan világít Piros és Zöld lassan felváltva villog (kb. 1 másodperc ütemben) Zöld ütemesen lassan villog Piros nem világít Magyarázat Nincs GSM hálózat, vagy telefon bekapcsolás / újraindítás folyamatban. A letöltött adatok hibásak vagy nincs Üzemszer mködés 3.3 Antenna csatlakozás Az antenna rögzítését egy FME (tüske) csatlakozóhoz tehetjük meg. A csomagban található antenna normál vételi körülmények mellett jó átvitelt biztosít. Az esetlegesen elforduló térer problémák és/vagy hullám interferencia (fading) esetén használjon más antennát, vagy keressen jobb helyet a terméknek. 3.4 A modul bekötése V+ Tápfeszültség 9-24 VDC V- Tápfeszültség negatív pólusa Z1 1. (IN1) kontaktus bemenet (negatív: V-) Z2 2. (IN2) kontaktus bemenet (negatív: V-) Z3 3. (IN3) kontaktus bemenet (negatív: V-) Z4 4. (IN4) kontaktus bemenet (negatív: V-) NO1 1. relé kimenet (alaphelyzetben nyitott) NO2 2. relé kimenet (alaphelyzetben nyitott) Fontos: ha a Gate Control antennacsonkja galvanikus kapcsolatban van a vezérl elektronika fémházával, és az le van földelve, akkor a Gate Control V- pontját is kösse össze ezzel a földponttal! 14

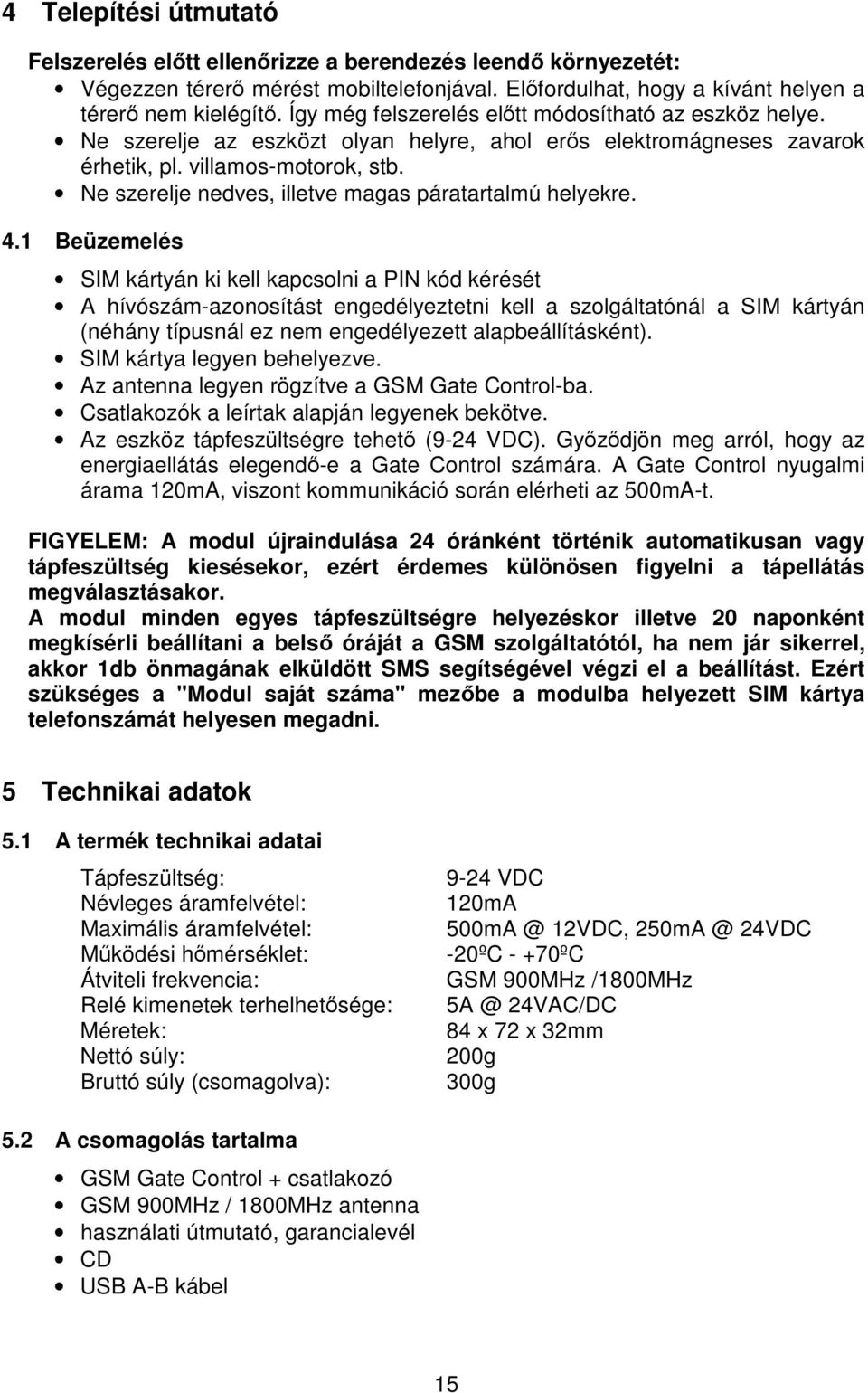

15 4 Telepítési útmutató Felszerelés eltt ellenrizze a berendezés leend környezetét: Végezzen térer mérést mobiltelefonjával. Elfordulhat, hogy a kívánt helyen a térer nem kielégít. Így még felszerelés eltt módosítható az eszköz helye. Ne szerelje az eszközt olyan helyre, ahol ers elektromágneses zavarok érhetik, pl. villamos-motorok, stb. Ne szerelje nedves, illetve magas páratartalmú helyekre. 4.1 Beüzemelés SIM kártyán ki kell kapcsolni a PIN kód kérését A hívószám-azonosítást engedélyeztetni kell a szolgáltatónál a SIM kártyán (néhány típusnál ez nem engedélyezett alapbeállításként). SIM kártya legyen behelyezve. Az antenna legyen rögzítve a GSM Gate Control-ba. Csatlakozók a leírtak alapján legyenek bekötve. Az eszköz tápfeszültségre tehet (9-24 VDC). Gyzdjön meg arról, hogy az energiaellátás elegend-e a Gate Control számára. A Gate Control nyugalmi árama 120mA, viszont kommunikáció során elérheti az 500mA-t. FIGYELEM: A modul újraindulása 24 óránként történik automatikusan vagy tápfeszültség kiesésekor, ezért érdemes különösen figyelni a tápellátás megválasztásakor. A modul minden egyes tápfeszültségre helyezéskor illetve 20 naponként megkísérli beállítani a bels óráját a GSM szolgáltatótól, ha nem jár sikerrel, akkor 1db önmagának elküldött SMS segítségével végzi el a beállítást. Ezért szükséges a "Modul saját száma" mezbe a modulba helyezett SIM kártya telefonszámát helyesen megadni. 5 Technikai adatok 5.1 A termék technikai adatai Tápfeszültség: Névleges áramfelvétel: Maximális áramfelvétel: Mködési hmérséklet: Átviteli frekvencia: Relé kimenetek terhelhetsége: Méretek: Nettó súly: Bruttó súly (csomagolva): 9-24 VDC 120mA 12VDC, 24VDC -20ºC - +70ºC GSM 900MHz /1800MHz 24VAC/DC 84 x 72 x 32mm 200g 300g 5.2 A csomagolás tartalma GSM Gate Control + csatlakozó GSM 900MHz / 1800MHz antenna használati útmutató, garancialevél CD USB A-B kábel 15
