GSM Gate Control II TELEPÍTÉSI ÉS ALKALMAZÁSI ÚTMUTATÓ. v2.15 és újabb modulverziókhoz Rev

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "GSM Gate Control II TELEPÍTÉSI ÉS ALKALMAZÁSI ÚTMUTATÓ. v2.15 és újabb modulverziókhoz Rev"

Átírás

1 GSM Gate Control II TELEPÍTÉSI ÉS ALKALMAZÁSI ÚTMUTATÓ v2.5 és újabb modulverziókhoz Rev Jellemzők: Kapcsoló relék vezérlése ingyenes híváson keresztül, hívószám felismeréssel SMS küldés kontaktus hatására, beállítható szöveggel Programozhatóság USB, SMS vagy GSM adathívással Nagyméretű eseménymemória Alkalmazási területek: Garázskapu, sorompó, elektromos eszközök vezérlése Hibakimenetek, kapcsolók állapotának SMS szöveges átjelzése

2 Tartalomjegyzék GSM Gate Control alapvető funkciója GSM Gate Control programozása Programozás SMS üzenetekkel Vezérlési módok beállítása Bemenetek beállítása Programozási példa Programozás a REMOTER programmal Programozás USB porton keresztül Programozás GSM adathíváson keresztül További beállítások Telefonszámok Eseménylista GSM Gate Control külső elemei és funkciói SIM kártya tartó LED jelzések Antenna csatlakozás A modul bekötése Telepítési útmutató Beüzemelés Technikai adatok A termék technikai adatai A csomagolás tartalma

3 GSM Gate Control alapvető funkciója Elektromos kapu, sorompó nyitás és zárás vezérlése GSM híváson keresztül. Kapcsolók (tamper-, végállás-, egyéb kapcsoló) állapotának jelzése SMS üzenetben. Az eszközbe helyezett SIM telefonszámát tárcsázva, relé vezérlést működtethetünk a beállított módnak és jogosultságnak megfelelően. A vezérlést (nyitás / zárás) csak jogosult, az eszköz által ismert hívószámok kezdeményezhetik. Mivel a hívásazonosításhoz és vezérléshez elegendő a hívószám ezért nem kell a hívást felvenni így a vezérlés költségmentessé válik. A jogosult felhasználókat és a vezérlési funkciókat előre be kell állítani. 2 GSM Gate Control programozása A GSM Gate Control beállítása 3 különféle módon történhet: Mobil telefonról, SMS üzenetekkel PC-ről, a mellékelt REMOTER programmal USB porton keresztül PC-ről, a mellékelt REMOTER programmal GSM adathíváson keresztül 2. Programozás SMS üzenetekkel Fontos hogy minden parancs üzenet * végződjön! karakterrel kezdődjön, és # karakterrel Természetesen több parancs is elküldhető egyetlen SMS üzenetben, de a kezdő- és befejező karaktereket használni kell, és maximum 60 karakter lehet a teljes üzenet. Ha a modul által küldött válasz SMS hossza túllépné a 60 karaktert, akkor csak az első 60 karaktert fogja tartalmazni. A telepítői telefonszám regisztrálásával tudjuk a további beállításokat megtenni: Első alkalommal be kell állítani a telepítő telefonszámát, amellyel jogosult a többi felhasználót felvenni, illetve a további beállításokat elvégezni: A küldendő SMS parancs *ADMIN# Válasz SMS szövege YOU ARE REGISTERED AS ADMIN! Megjegyzés: Az *ADMIN# SMS üzenetet csak egyszer fogadja el a modul. A telepítői telefonszám megváltoztatása, vagy törlése csak PC-ről, USB porton keresztül lehetséges. A következő táblázat tartalmazza az összes SMS parancs leírását, a telepítő ezekből mindet használhatja, a master jogokkal rendelkező felhasználók pedig csak bizonyos parancsokat használhatnak (ez külön fel van tüntetve). 3

4 A SMS beállítások parancsai: SMS Parancs SMS szöveg válasz SMS válasz jelentése Új felhasználó regisztrálás (master jogokkal) *n=telszam,nev,jog, BELEPTETES,KAPU# ahol: JOG: U (master), vagy C (nem master, ez az alapértelmezett) BELEPTETES: N (0-24), vagy L (beléptetési időszakban, ez az lapértelmezett) KAPU: (A kapu), vagy 2 (B kapu), vagy B (A és B kapu) JOG és BELEPES paraméter elhagyható, ilyenkor az alapértelmezett érték érvényes NEW USER REGISTERED. NUMBER ERROR! SYNTAX ERROR! BAD MESSAGE TERMINATE! PHONE NUMBER ALREADY EXISTS! MISSING PARAMETER új felhasználó regisztrálva rövid vagy hosszú telefonszám nincs elválasztó karakter (* vagy #) SMS nincs lezárva # karakterrel már van ilyen telefonszám -es vezérlési módnál nincs megadva a KAPU paraméter Felhasználó törlése (master jogokkal) Regisztráltak lekérdezése (master jogokkal) Összes felhasználó törlése (telepítőnek) Bejelentkezés telepítőként Vezérlési módok SMS szöveg bemeneti kontaktusra Bemeneti kontaktus aktív állapota SMS mobilszám bemeneti kontaktusra *d=telszam,nev# vagy *d=,nev# vagy *d=telszam# *L# *CAU-ADMIN# *ADMIN# *M=,A=,B=# *M=2,X=,Y=,Z=,O=# *M=3,X=,Y=,Z=,O=# *M=4,X=,Z=# *S=SMS_SZÖVEG# *S4=SMS_SZÖVEG# *A=O,3# vagy *A=C,20# *A4=C,20# *T=TELSZAM# *T4=TELSZAM# DELETE SUCCESFULL felhasználó törölve DELETE FAILED: UNKNOWN PHONE NUMBER! DELETE FAILED: UNKNOWN USERNAME! telefonszám telefonszám5 CLEAN SUCCESS! YOU ARE REGISTERED AS ADMIN! nincs ilyen telefonszám nincs ilyen felhasználó név első 5 regisztrált felhasználó telefonszáma összes felhasználó törölve SMS küldője fel-került telepítőként a jogosultak listájára. MODE ACTIVATED. mód aktiválva SMS TEXT ACTIVE STATE SMS NUMBER. bemenethez rendelt SMS megváltoztatva. bemenet aktív állapota megváltoztatva. SMS szám megváltoztatva SMS továbbküldés *SF=TELSZAM# SMS FORWARD SMS továbbküldés száma megváltozott SIM kártya telefonszáma *MT=TELSZAM# REMOTER NUMBER SIM kártya telefonszáma megváltozott Beléptetési időszak *EP=NYITAS,ZARAS# ENTRY PERIOD Beléptetési időszak megváltoztatva 4

5 2.2 Vezérlési módok beállítása Ha regisztrált felhasználói telefonszámról érkezett hívás, és a felhasználó jogosult a hívás pillanatában nyitásra, akkor a modul ezt nyitásként jegyzi az eseménynaplóban és vezérli a reléket. A telepített kapuk vezérlője eltérő módon fogadja a külső nyitási / zárási impulzusokat, ezért az eszköz beállítását négyféle vezérlési mód közül lehet kiválasztani. Az első három módban csak egyszer kell hívást indítani a teljes nyitás és visszazárás ciklusához, a 4. módban viszont külön hívás indítja a nyitást, és külön hívás indítja a zárást is. (A vezérlési módokról bővebben a További beállítások című részben olvashat). Vezérlési mód: külső impulzussal nyitás két - A és B - kapu esetén (visszazárást automatikusan végzi a kapuvezérlő). Felhasználónként beállítható, hogy csak A, vagy csak B, vagy minkét kapu nyitható. Az A kapu nyitási impulzusát a Relé, a B kapu nyitási impulzusát a Relé2 szolgáltatja. *M=,A=,B=30# 30 SMS parancs eleme Magyarázat M=. vezérlési mód A=.. A kapu nyitási impulzus szélesség másodpercben B=.. B kapu nyitási impulzus szélesség másodpercben 2. Vezérlési mód: külső impulzussal nyitás, majd következő impulzussal lezárás (a vezérlés ugyanarra a bemenetre történik) *M=2,X=,Y=30,Z=,O=0# 30 SMS parancs eleme Magyarázat M=2 2. vezérlési mód X=.. nyitási impulzus szélesség másodpercben Y=.. kapu nyitva tartásának ideje másodpercben Z=.. zárási impulzus szélesség másodpercben O= vagy O=0 : gyors ráhívás esetén folyamatos kapu nyitva tartás 5

6 3. Vezérlési mód: külső impulzussal nyitás, külső impulzussal lezárás egyetlen hívás hatására (a vezérlés eltérő bemenetekre történik) *M=3,X=,Y=30,Z=,O=# 30 SMS parancs eleme Magyarázat M=3 3. vezérlési mód X=.. Y=.. Z=.. nyitási impulzus szélesség másodpercben kapu nyitva tartásának ideje másodpercben zárási impulzus szélesség másodpercben O= vagy O=0 : gyors ráhívás esetén folyamatos kapu nyitva tartás 4. Vezérlési mód: külső impulzussal nyitás, majd újrahívással, külső impulzussal lezárás *M=4,X=,Z=30# 30 SMS parancs eleme Magyarázat M=4 4. vezérlési mód X=.. nyitási impulzus szélesség másodpercben Z=.. zárási impulzus szélesség másodpercben 2.3 Bemenetek beállítása A négy kontaktus bemenet (IN-IN4) aktív állapota az alábbi módon állítható be: SMS parancs eleme Magyarázat A= A4= IN..IN4 bemenethez tartozó aktív állapot beállítása O vagy C másodperc érték O:nyitott, vagy C:zárt legyen a bemenet aktív állapota Ha az aktív állapot meghaladta ezt az időtartamot, akkor a modul elküldi a bemenethez rendelt SMS-t Ha az SMS elküldését követően a bemenet aktív állapotban marad, akkor a modul kétszer - 0 percenként - ismét elküldi az üzenetet. 6

7 2.4 Programozási példa SMS parancs SMS szöveg Válasz SMS Bejelentkezés telepítőként 2. vezérlési mód beállítása: nyitási impulzus: másodperc nyitva tartás ideje:30 másodperc zárási impulzus: másodperc ráhívásnál nyitva tartás: nem SMS szöveg bemenetekhez: IN Doboz nyitva IN2 Kapu hiba Bemenetek aktív állapota: IN: min. 0 másodpercig zárt IN2: min. 5 másodpercig nyitott SMS továbbküldés: 30/- Modul SIM kártyájának telefonszáma: 30/ Beléptetési időszak: 8 órától 6 óráig Új felhasználók regisztrálása: 30/ : név, master jogokkal, 24 órás beléptetési idővel, A és B kapu nyitásával 30/ : név2 A kapu nyitásával 30/ : név3 B kapu nyitásával *ADMIN# *M=2,X=,Y=30,Z=,O=0# *S=Doboz nyitva# *S2=Kapu hiba# *A=C,0# *A2=O,5# *SF=0630# *MT= # *EP=8,6# *n= ,név,u,n,b# *n= ,név2,# *n= ,név3,2# YOU ARE REGISTERED AS ADMIN! 2. MODE ACTIVATED SMS TEXT SMS2 TEXT ACTIVE STATE ACTIVE STATE 2 SMS FORWARD REMOTER NUMBER ENTRY PERIOD NEW USER REGISTERED Tehát a modulnak küldendő SMS szövege: *ADMIN#*M=2,X=,Y=30,Z=,O=0#*S=Doboz nyitva #*S2=Kapu hiba#*a=c,0#*a2=o,5#*sf... 7

8 2.5 Programozás a REMOTER programmal A REMOTER programot Windows operációs rendszer alatt lehet futtatni (Windows XP ajánlott). A program menüje a következő: Modul beállítások Telefonszámok Eseménylista Csatlakozás állapota Modem beállítások A programban használt további gombok: Jelszó változtatás Betöltés fájlból Beállítások vissza Áttöltés modulba Firmware csere Mentés fájlba Betöltés modulból Nyomtatás Csatlakozás állapota: USB USB kapcsolat Kapcsolat esetén: Modemes kapcsolat esetén: Modul állapot Kapcsolat bontása Modul állapot Kapcsolat bontása Kapcsolat időtartama 8

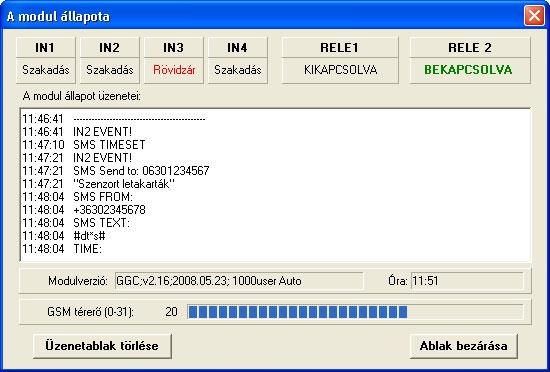

9 Modulállapot figyelés: Ebben az ablakban látható a modul be- és kimeneteinek aktuális állapota, információ a modul verziójáról, a modul belső órája és a GSM térerő szintje. A modul állapot üzenetei pedig tájékoztatnak a berendezésben zajló folyamatokról. A modul belső órájának beállítása a GSM hálózatról történik automatikusan. Amennyiben ez a művelet nem jár sikerrel, a modul önmagának küld egy SMS üzenetet, és abból állítja be a belső óráját. Ehhez szükséges megadni a modulba helyezett SIM kártya telefonszámát a Modul saját száma mezőben. A modul nem kezeli a téli/nyári időszámításra való átállást, ezért alap esetben automatikusan csak 20 naponként, vagy tápelvételes újraindításkor fogja átállítani az óráját. Lehetőség van a modul belső órájának kézi beállítására SMS üzenettel. Ehhez a következő szöveges üzenetet kell elküldeni a modul telefonszámára: #dt 9

10 2.6 Programozás USB porton keresztül Indítsa el a REMOTER programot Csatlakoztassa a modult USB kábellel a számítógéphez A program automatikusan felismeri az USB portra csatlakoztatott modult, így megjelenik egy új ablak, amelyben a Kapcsolat létrejött! felirat látható Adja meg a csatlakozási jelszót (gyári alapbeállítás: 234). Ha helytelen jelszót adott meg, akkor felbukkan az Érvénytelen jelszó üzenet. Csatlakoztassa újra a modult, és próbálja meg újra a jelszót. Megjelenik a modul beállításai ablak, amely a sikeres kapcsolódás után a modulban tárolt adatokkal töltődik fel. A További beállítások fejezetben olvashat a beállításokról részletesen. 2.7 Programozás GSM adathíváson keresztül Szükség van egy modemre (T.E.L.L. GT64 ajánlott). A modemben és az eszközben lévő SIM kártyának támogatnia kell a GSM adathívás küldés / fogadás szolgáltatást. Pannon GSM esetén a szolgáltatás megnevezése WAP hívás, Vodafone esetén Percdíjas WAP. T-Mobile esetén minden SIM kártya támogatja ezt a szolgáltatást. Indítsa el a REMOTER programot Kattintson a Modem beállítás gombra, és megjelenik az alábbi ablak Adja meg a soros portot, amelyre a modemet csatlakoztatta Írja be a telefonszámot (az eszközbe helyezett SIM kártya telefonszáma) Nyomja meg a Tárcsázás gombot (kb. percen belül kiderül, hogy sikeres-e a kapcsolódás, ha hiba lépett fel, jelzi a program: nincs tárcsahang, foglalt, stb.) Sikeres kapcsolódás esetén megjelenik egy ablak Kapcsolat létrejött felirattal. Adja meg a csatlakozási jelszót! (gyári alapbeállítás: 234). Ha helytelen jelszót adott meg, akkor felbukkan az Érvénytelen jelszó üzenet. Megjelenik a modul beállításai ablak, amely a sikeres kapcsolódás után a modulban tárolt adatokkal töltődik fel. A További beállítások fejezetben olvashat a beállításokról részletesen. 0

11 2.8 További beállítások Esemény beállítások: az IN-IN4 bemenetekre vonatkozó beállítások - Aktív állapot: a bemeneti kontaktusok definiálása, rövidzár vagy szakadás, amely hatására elindul az SMS értesítés a megadott szöveggel. (Ha az SMS elküldését követően a bemenet aktív állapotban marad, akkor a modul kétszer - 0 percenként - ismét elküldi az üzenetet). A kontaktus az IN...IN4 bemenet és a V- terminál között értendő. - Idő (mp): a bemenetek érzékenységének beállítása másodpercben. Ennél a beállításnál rövidebb ideig tartó kontaktust a modul nem vesz figyelembe. Értesítendők: maximum négy felhasználói telefonszám adható meg, amelyekre a modul elküldi a bementekhez rendelt SMS üzeneteket azok aktiválása esetén. SMS továbbküldés: erre a telefonszámra küldi tovább a modul a bele helyezett SIM kártyára érkező SMS üzeneteket (nem programozáshoz használt, hanem pl. egyenleginformáció közlés továbbküldése). Figyelem! Ide soha ne írja be a modulba helyezett SIM kártya telefonszámát, mert ez az első beérkező SMS hatására önmagának küldött SMS üzenetek végtelen láncolatát indítja el jelentős költséget okozva! Telepítő telefonszáma: az SMS üzenettel történő beállítás jogosultja, korlátlan nyitási jogosultsággal is rendelkezik. Modul saját száma: az eszközbe helyezett SIM kártya telefonszáma Beléptetési időszak: a beléptetési időszak adható meg, nyitási- és zárási órában. Vezérlési módok:. Vezérlési mód: 30 Ha a felhasználó nyithatja az A kaput (felhasználónként megadható), akkor nyitásnál R relé zár A (pl. ) másodpercig. Ha a felhasználó nyithatja a B kaput, akkor nyitásnál R2 relé zár B (pl. 30) másodpercig. A zárás automatikusan történik a kapuvezérlő által. Ez a mód akkor használható, ha két A és B kaput kell vezérelni. Ekkor felhasználónként megadható, hogy csak A, vagy csak B, vagy mindkét kapu vezérelhető legyen.

12 2. Vezérlési mód: 30 Nyitásnál R relé zár X (pl. ) másodpercig, majd másodperc múlva R2 relé nyit Y (pl. 30) másodpercig, majd másodperc múlva R relé zár Z (pl. ) másodpercig. R zár: elkezdődik a nyitás, majd a következő zárásnál: kezdődik a kapuzárás. (R2 helyettesíti az infra érzékelő jelzését, ami biztosítja a kapu nyitva tartását.) A példa szerint a nyitás és nyitva tartás 34 (X++Y++Z) másodpercig tart. Második hívás esetén folyamatos nyitva tartás: ha engedélyezve van, akkor a kapu nyitott állapota alatt ugyanarról a felhasználói telefonszámról érkező második hívás után a kapu nyitva marad, egészen a harmadik hívásig. Ha a kapu a második hívás után határozatlan ideig nyitva van, és más felhasználói telefonszámról érkezik hívás háromszor, akkor a kapu záródik. 3. Vezérlési mód: 30 Nyitásnál R relé zár X (pl. ) másodpercig, majd ha X másodperc letelt, akkor R2 relé Y (pl. 30) másodperc múlva zár Z (pl. ) másodpercig. R zár: elkezdődik a kapunyitás, majd X+Y másodperc múlva R2 zár: elkezdődik a kapuzárás. Tehát a példa szerint a kapunyitás és nyitva tartás legalább 3 másodpercig tart. Második hívás esetén folyamatos nyitva tartás: ha engedélyezve van, akkor a kapu nyitott állapota alatt ugyanarról a felhasználói telefonszámról érkező második hívás után a kapu nyitva marad, egészen a harmadik hívásig. Ha a kapu a második hívás után határozatlan ideig nyitva van, és más felhasználói telefonszámról érkezik hívás háromszor, akkor a kapu záródik. 4. Vezérlési mód: Nyitásnál R relé zár X (pl. ) másodpercig, majd a második hívásnál R2 relé zár Z (pl. ) másodpercig. R zár: elkezdődik a kapunyitás, majd a következő hívás után R2 zár: elkezdődik a kapuzárás. A beállítások elmenthetők fájlba, vagy onnan visszatölthetők, illetve beolvashatók a modulból, vagy áttölthetők a modulba. A mégse gombbal visszaállítható az előző állapot (változtatások visszavonása). 2

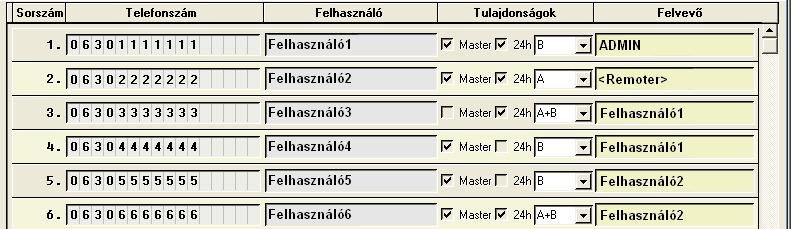

13 2.9 Telefonszámok A telefonszám oszlopban megadható a felhasználó telefonszáma (maximum 6 számjegy), a felhasználó oszlopban pedig a neve (maximum 24 karakter). A tulajdonságok oszlopban a master beállítással engedélyezhető a felhasználó számára, hogy újabb felhasználókat vegyen fel, a 0-24 tulajdonság pedig arra jogosítja fel, hogy bármikor nyithatja a kaput, egyébként csak beléptetési időszakban. Valamint beállítható, hogy A vagy B, vagy mindkét kaput nyithatja-e a felhasználó. A telefonszámok, nevek és tulajdonságok elmenthetők fájlba, vagy onnan visszatölthetők, illetve beolvashatók a modulból, vagy áttölthetők a modulba. 2.0 Eseménylista A modul az utolsó 2000 eseményt tudja tárolni, és ezekből az alábbi módokon lehet lekérdezni: Az eseménylista nyomtatható, vagy akár fájlba is menthető, a következő 3 formátum valamelyikében: Excel: Microsoft Excel formátum CSV: szövegfájl, oszlopok vesszővel elválasztva TXT: szövegfájl, oszlopok tabulátorral elválasztva 3 GSM Gate Control külső elemei és funkciói 3. SIM kártya tartó A fedő borítást a jelzett végén a LED kijelző irányába vízszintesen megnyomva lehet eltávolítani. Ide helyezze be a SIM kártyát. 3

14 3.2 LED jelzések Piros folyamatosan világít Piros és Zöld lassan felváltva villog (kb. másodperc ütemben) Zöld ütemesen lassan villog Piros nem világít Nincs GSM hálózat, vagy telefon bekapcsolás / újraindítás folyamatban. A letöltött adatok hibásak vagy nincs Üzemszerű működés 3.3 Antenna csatlakozás Az antenna rögzítését egy FME (tüske) csatlakozóhoz tehetjük meg. A csomagban található antenna normál vételi körülmények mellett jó átvitelt biztosít. Az esetlegesen előforduló térerő problémák és/vagy hullám interferencia (fading) esetén használjon más antennát, vagy keressen jobb helyet a terméknek. 3.4 A modul bekötése V+ Tápfeszültség 9-24 VDC (min. 500mA) V- Tápfeszültség negatív pólusa Z. (IN) kontaktus bemenet (negatív: V-) Z2 2. (IN2) kontaktus bemenet (negatív: V-) Z3 3. (IN3) kontaktus bemenet (negatív: V-) Z4 4. (IN4) kontaktus bemenet (negatív: V-) NO. relé kimenet (alaphelyzetben nyitott potenciálmentes kontaktus) NO2 2. relé kimenet (alaphelyzetben nyitott potenciálmentes kontaktus) Fontos: ha a Gate Control antennacsonkja galvanikus kapcsolatban van a vezérlő elektronika fémházával, és az le van földelve, akkor a Gate Control V- pontját is kösse össze ezzel a földponttal! Tápfeszültség illesztő egység: Amennyiben a rendelkezésre álló tápfeszültség AC, ilyen esetben használni kell a modulhoz mellékelt illesztő egységet, mivel a modul kizárólag DC feszültségről üzemel. Az illesztő egység vezetékes kimenetét polaritás helyesen be kell kötni a modul tápfeszültség bemenetére (V+, V-), a sorkapcsos bemenete pedig megtáplálható 6-30VAC feszültséggel. Ekkor a vezetékes kimenetén kb. 4VDC feszültség jelenik meg. Az illesztő egység nem rövidzár védett, ezért feszültségre kapcsolás előtt kösse be a kimenetét a modulba, ellenkező esetben az illesztő egység meghibásodhat! 4

15 4 Telepítési útmutató Felszerelés előtt ellenőrizze a berendezés leendő környezetét: Végezzen térerő mérést mobiltelefonjával. Előfordulhat, hogy a kívánt helyen a térerő nem kielégítő. Így még felszerelés előtt módosítható az eszköz helye. Ne szerelje az eszközt olyan helyre, ahol erős elektromágneses zavarok érhetik, pl. villamos-motorok, stb. Ne szerelje nedves, illetve magas páratartalmú helyekre. 4. Beüzemelés A SIM kártyán ki kell kapcsolni a hangpostát és a PIN kód kérését A hívószám azonosítás szolgáltatást engedélyeztetni kell a szolgáltatónál a SIM kártyára (néhány típusnál ez nem engedélyezett alapbeállításként). A SIM kártya legyen helyesen behelyezve a modulba. Az antenna legyen rögzítve a GSM Gate Control-ba. A csatlakozók a leírtak alapján legyenek bekötve. Az eszköz tápfeszültségre tehető (9-24 VDC). Győződjön meg arról, hogy az energiaellátás elegendő-e a Gate Control számára. A Gate Control nyugalmi árama 20mA, viszont kommunikáció során elérheti az 500mA-t. Amennyiben a használt áramforrás nem elegendő a modul működéséhez, ez működési zavarokat idézhet elő. Ilyen esetekre, kiegészítő 230VAC/2VDC-A tápegység külön rendelhető a gyártótól. FIGYELEM: A modul újraindulása 24 óránként történik automatikusan vagy tápfeszültség kiesésekor, ezért érdemes különösen figyelni a tápellátás megválasztásakor. A modul minden egyes tápfeszültségre helyezéskor illetve 20 naponként megkísérli beállítani a belső óráját a GSM szolgáltatótól, ha nem jár sikerrel, akkor db önmagának elküldött SMS segítségével végzi el a beállítást. Ezért szükséges a "Modul saját száma" mezőbe a modulba helyezett SIM kártya telefonszámát helyesen megadni. 5 Technikai adatok 5. A termék technikai adatai Tápfeszültség: Névleges áramfelvétel: Maximális áramfelvétel: Működési hőmérséklet: Átviteli frekvencia: Relé kimenetek terhelhetősége: Méretek: Nettó súly: Bruttó súly (csomagolva): 5.2 A csomagolás tartalma GSM Gate Control + csatlakozó GSM 900MHz / 800MHz antenna használati útmutató, garancialevél CD USB A-B kábel 9-24 VDC, illesztő modullal: 6-30VAC 20mA 2VDC, 24VDC -20ºC - +70ºC GSM 900MHz /800MHz 24VAC/DC 84 x 72 x 32mm 200g 300g 5
