1 katalógus túlfeszültség védelmek

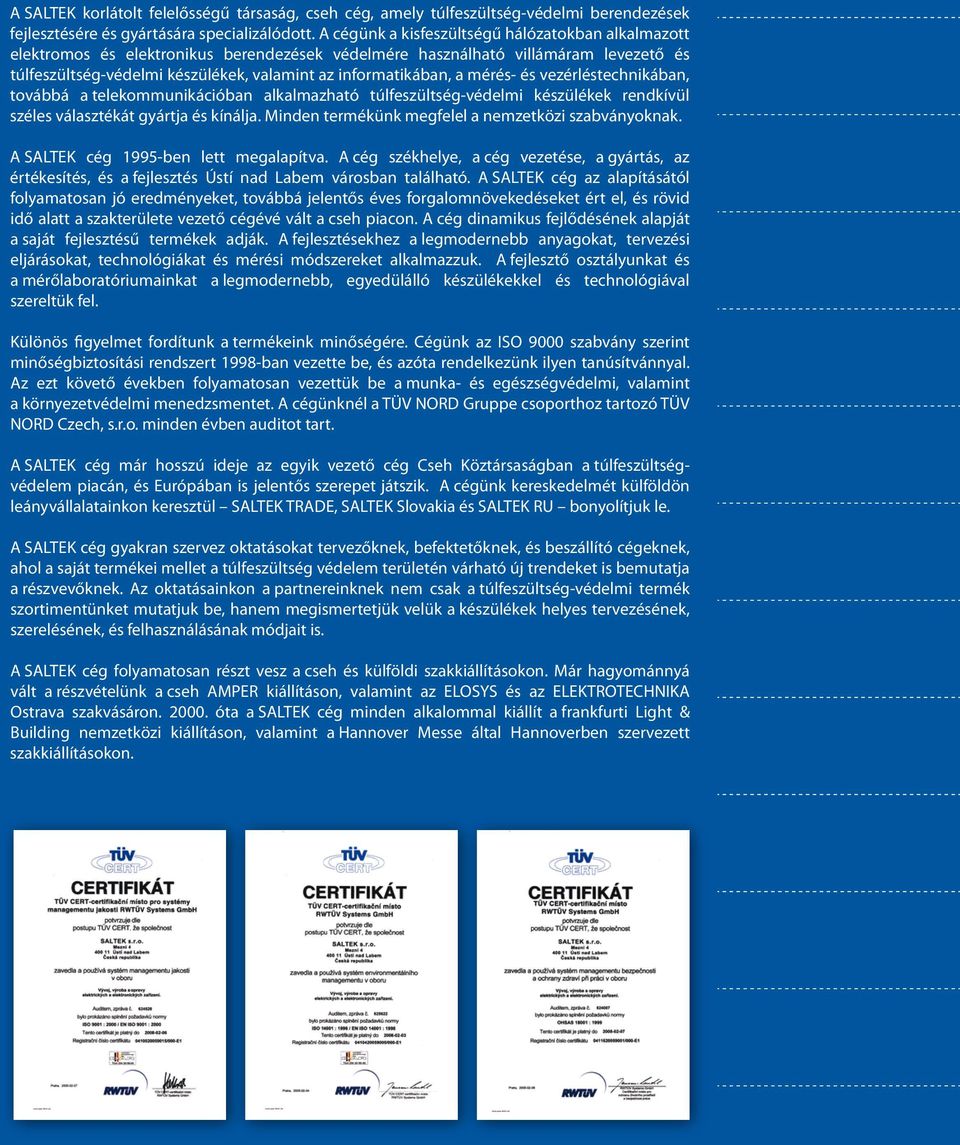

2 A SALTEK korlátolt felelősségű társaság, cseh cég, amely túlfeszültség-védelmi berendezések fejlesztésére és gyártására specializálódott. A cégünk a kisfeszültségű hálózatokban alkalmazott elektromos és elektronikus berendezések védelmére használható villámáram levezető és túlfeszültség-védelmi készülékek, valamint az informatikában, a mérés- és vezérléstechnikában, továbbá a telekommunikációban alkalmazható túlfeszültség-védelmi készülékek rendkívül széles választékát gyártja és kínálja. Minden termékünk megfelel a nemzetközi szabványoknak. A SALTEK cég 1995-ben lett megalapítva. A cég székhelye, a cég vezetése, a gyártás, az értékesítés, és a fejlesztés Ústí nad Labem városban található. A SALTEK cég az alapításától folyamatosan jó eredményeket, továbbá jelentős éves forgalomnövekedéseket ért el, és rövid idő alatt a szakterülete vezető cégévé vált a cseh piacon. A cég dinamikus fejlődésének alapját a saját fejlesztésű termékek adják. A fejlesztésekhez a legmodernebb anyagokat, tervezési eljárásokat, technológiákat és mérési módszereket alkalmazzuk. A fejlesztő osztályunkat és a mérőlaboratóriumainkat a legmodernebb, egyedülálló készülékekkel és technológiával szereltük fel. Különös figyelmet fordítunk a termékeink minőségére. Cégünk az ISO 9000 szabvány szerint minőségbiztosítási rendszert 1998-ban vezette be, és azóta rendelkezünk ilyen tanúsítvánnyal. Az ezt követő években folyamatosan vezettük be a munka- és egészségvédelmi, valamint a környezetvédelmi menedzsmentet. A cégünknél a TÜV NORD Gruppe csoporthoz tartozó TÜV NORD Czech, s.r.o. minden évben auditot tart. A SALTEK cég már hosszú ideje az egyik vezető cég Cseh Köztársaságban a túlfeszültségvédelem piacán, és Európában is jelentős szerepet játszik. A cégünk kereskedelmét külföldön leányvállalatainkon keresztül SALTEK TRADE, SALTEK Slovakia és SALTEK RU bonyolítjuk le. A SALTEK cég gyakran szervez oktatásokat tervezőknek, befektetőknek, és beszállító cégeknek, ahol a saját termékei mellet a túlfeszültség védelem területén várható új trendeket is bemutatja a részvevőknek. Az oktatásainkon a partnereinknek nem csak a túlfeszültség-védelmi termék szortimentünket mutatjuk be, hanem megismertetjük velük a készülékek helyes tervezésének, szerelésének, és felhasználásának módjait is. A SALTEK cég folyamatosan részt vesz a cseh és külföldi szakkiállításokon. Már hagyománnyá vált a részvételünk a cseh AMPER kiállításon, valamint az ELOSYS és az ELEKTROTECHNIKA Ostrava szakvásáron óta a SALTEK cég minden alkalommal kiállít a frankfurti Light & Building nemzetközi kiállításon, valamint a Hannover Messe által Hannoverben szervezett szakkiállításokon.

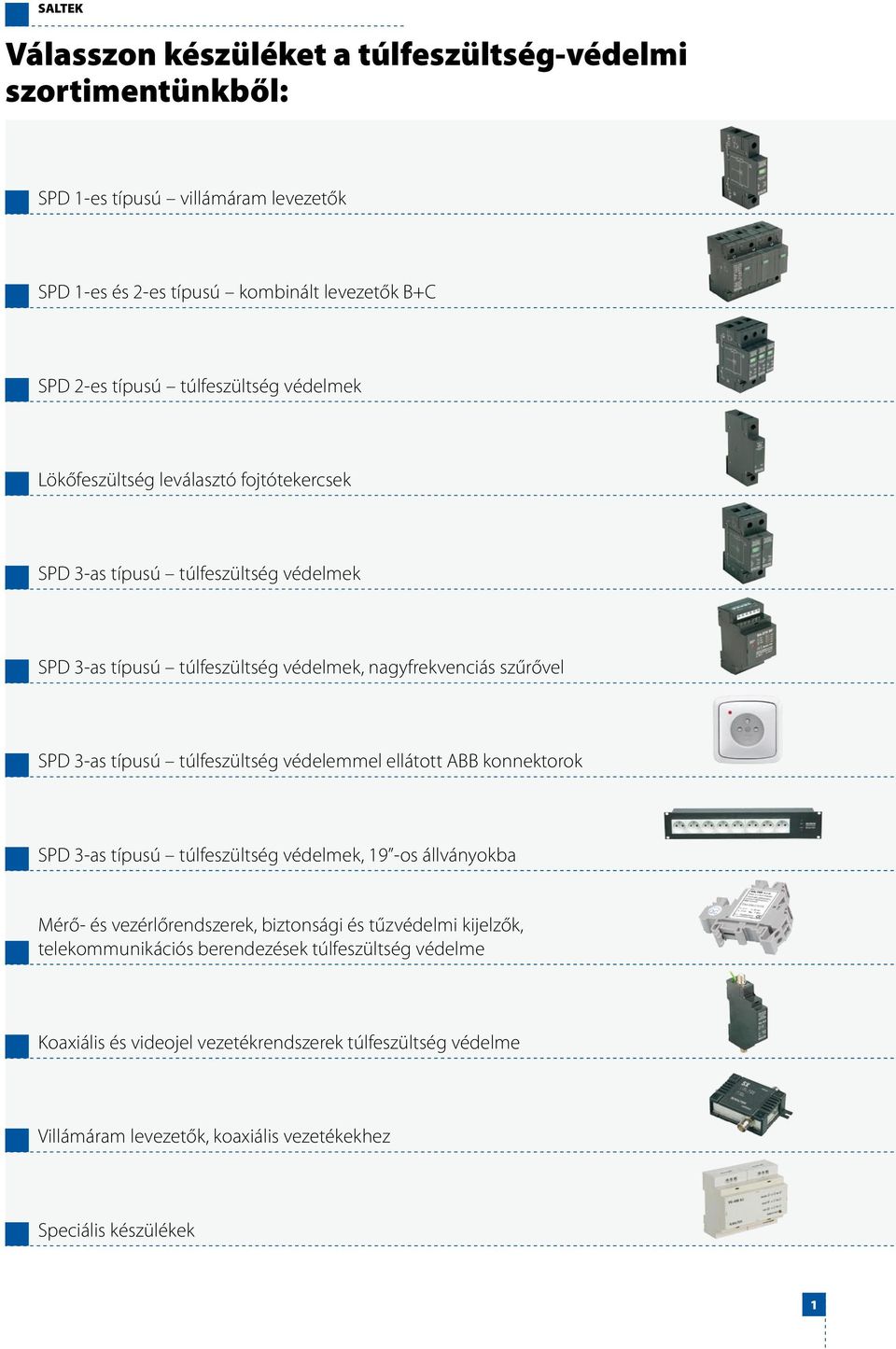

3 SALTEK Válasszon készüléket a túlfeszültség-védelmi szortimentünkből: SPD 1-es típusú villámáram levezetők SPD 1-es és 2-es típusú kombinált levezetők B+C SPD 2-es típusú túlfeszültség védelmek Lökőfeszültség leválasztó fojtótekercsek SPD 3-as típusú túlfeszültség védelmek SPD 3-as típusú túlfeszültség védelmek, nagyfrekvenciás szűrővel SPD 3-as típusú túlfeszültség védelemmel ellátott ABB konnektorok SPD 3-as típusú túlfeszültség védelmek, 19 -os állványokba Mérő- és vezérlőrendszerek, biztonsági és tűzvédelmi kijelzők, telekommunikációs berendezések túlfeszültség védelme Koaxiális és videojel vezetékrendszerek túlfeszültség védelme Villámáram levezetők, koaxiális vezetékekhez Speciális készülékek
4 Villám- és Túlfeszültség védelem Villám- és túlfeszültség védelem 1. Bevezetés szabványi előírások A modern, és kifinomult készülékek és berendezések, a szórakoztató elektronika, valamint a mérő- és vezérlőrendszerek alkalmazása, magas követelményeket támaszt e készülékek elektromágneses összeférhetőségére. A modern, sok integrált áramkört tartalmazó elektronikus mérő- és vezérlőrendszerek rendkívül érzékenyek az elektromágneses zavarásokra és a túlfeszültség hatásaira. Az érvényben lévő szabványok szerinti túlfeszültség-védelem telepítése jelentős mértékben csökkenti az érzékeny készülékek sérülésének és tönkremenetelének kockázatát. Az elektromos gépek és berendezések biztonságos működésének és üzemeltetésének feltételeit Cseh Köztársaságban a 205/2002. számú törvény, valamint a 18/2003. sz Kormányrendelet szabályozza. A műszaki megoldásokat az EU előírásokkal harmonizált szabványok definiálják: telephone cable water pipevonal gázvezeték fő védő összeköttetési csomópont alapföldelés a) a potenciálkiegyenlítő védővezetékeket, a vezetékek keresztmetszeteit, a fő- és kiegészítő védővezetékek összekötését a következő szabványok határozzák meg: EN b) a villámvédelemmel az európai szabványokkal harmonizált új EN szabvány foglalkozik, a EN része az általános alapelveket tartalmazza. villámvédelmi zónarendszer LPL villám maximális paramétere az LPL szerint első rövid kisülés kisülés töltése (vagy hosszú kisülés) LPL I 200 ka 100 C LPL II 150 ka 75 C LPL III 100 ka 50 C LPL IV 100 ka 50 C az EN rész foglalkozik az épületek és a közműhálózatok, levegő-föld villámok okozta kockázati osztályaival. az EN rész foglalkozik a külső villámvédelemmel (villámhárító rendszerek tervezése). Példa fő és kiegészítő védővezetékek összekötésére Villámvédelmi zónarendszer Az EN (EN ) szabvány meghatározza az LPZ villámvédelmi zónarendszer felépítését, figyelembe véve a villám (elektromágneses impulzus) közvetlen és közvetett hatásait: LPZ 0 A védetlen terület az épületen kívül (közvetlen villámcsapás lehetséges, csillapítatlan LEMP) LPZ 0 B külső villámvédelmi berendezéssel védett terület (védelem a közvetlen villámcsapással szemben, csillapítatlan LEMP) LPZ 1 épületen belüli térrész (kizárt a közvetlen villámcsapás, csillapított LEMP függ az árnyékolástól) LPZ 2 épületen belüli térrész pl. szerverszoba, vezetőképes padlóval, FeAl padló és falburkolat (a LEMP további csillapítása magasabb fokozatú árnyékolás) LPZ 3 fém szekrények belseje (pl. 19 -os RACK) az EN rész foglalkozik az épületen belül elhelyezett elektromos és elektronikus berendezések és rendszerek védelmével (zónavédelem) (illetve a IEC is). flats c) A túlfeszültség védelmek besorolását az EN szabvány határozza meg. A túlfeszültség védelmeket három alapkategóriába lehet besorolni: SPD 1-es típus villámáram levezetők SPD 2-es típus túlfeszültség védelmek SPD 3-as típus túlfeszültség védelmek lift appliances appliance d) A kisfeszültségű elosztó hálózatok impulzusállósági kategóriába sorolását, a maximálisan megengedhető túlfeszültség értékének feltüntetésével az EN szabvány tartalmazza Berendezések névleges lökőfeszültség állósága (a CSN EN szerint)

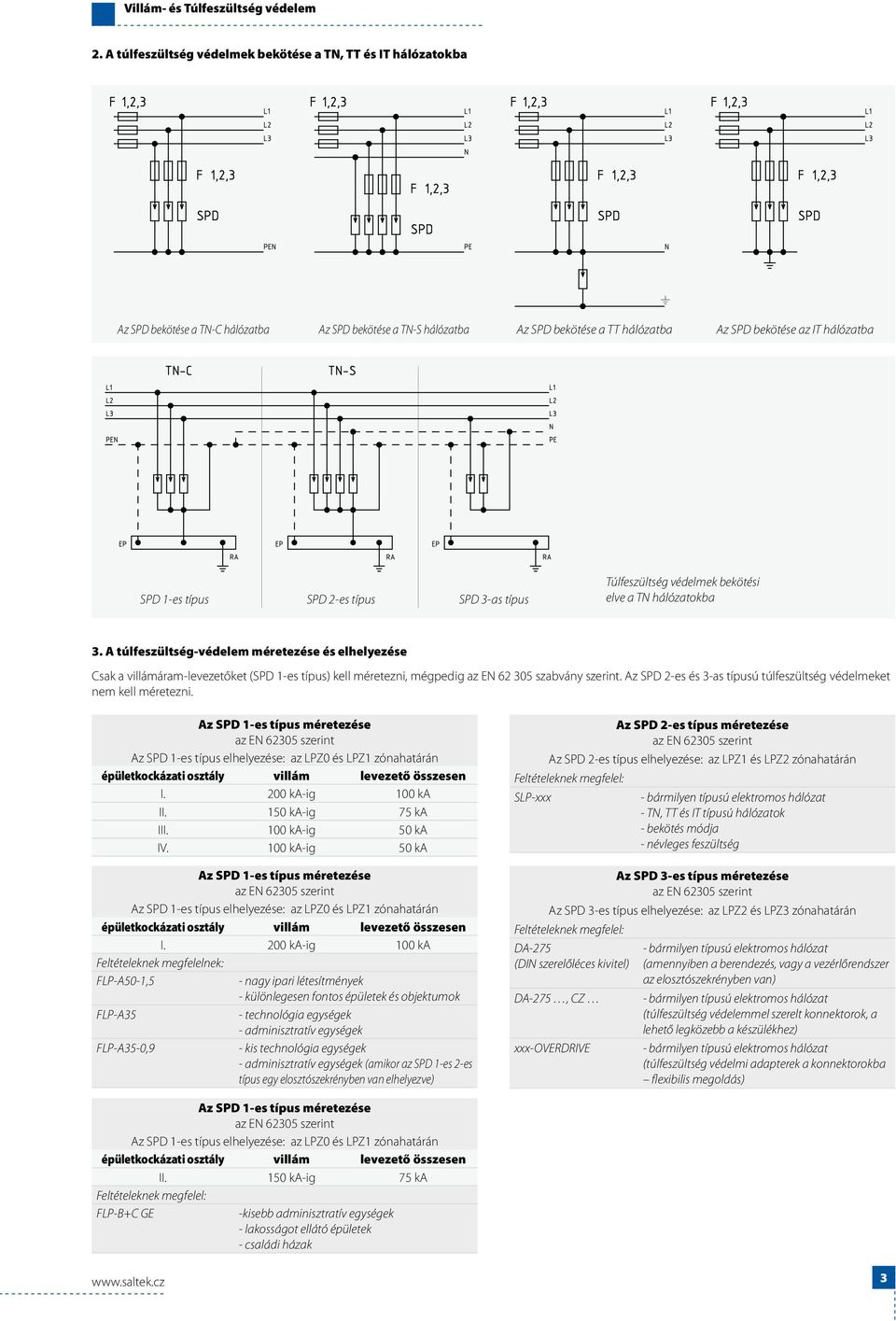

5 Villám- és Túlfeszültség védelem 2. A túlfeszültség védelmek bekötése a TN, TT és IT hálózatokba Az SPD bekötése a TN-C hálózatba Az SPD bekötése a TN-S hálózatba Az SPD bekötése a TT hálózatba Az SPD bekötése az IT hálózatba SPD 1-es típus SPD 2-es típus SPD 3-as típus Túlfeszültség védelmek bekötési elve a TN hálózatokba 3. A túlfeszültség-védelem méretezése és elhelyezése Csak a villámáram-levezetőket (SPD 1-es típus) kell méretezni, mégpedig az EN szabvány szerint. Az SPD 2-es és 3-as típusú túlfeszültség védelmeket nem kell méretezni. Az SPD 1-es típus méretezése az EN szerint Az SPD 1-es típus elhelyezése: az LPZ0 és LPZ1 zónahatárán épületkockázati osztály villám levezető összesen I. 200 ka-ig 100 ka II. 150 ka-ig 75 ka III. 100 ka-ig 50 ka IV. 100 ka-ig 50 ka Az SPD 1-es típus méretezése az EN szerint Az SPD 1-es típus elhelyezése: az LPZ0 és LPZ1 zónahatárán épületkockázati osztály villám levezető összesen I. 200 ka-ig 100 ka Feltételeknek megfelelnek: FLP-A50-1,5 - nagy ipari létesítmények - különlegesen fontos épületek és objektumok FLP-A35 - technológia egységek - adminisztratív egységek FLP-A35-0,9 - kis technológia egységek - adminisztratív egységek (amikor az SPD 1-es 2-es típus egy elosztószekrényben van elhelyezve) Az SPD 2-es típus méretezése az EN szerint Az SPD 2-es típus elhelyezése: az LPZ1 és LPZ2 zónahatárán Feltételeknek megfelel: SLP-xxx - bármilyen típusú elektromos hálózat - TN, TT és IT típusú hálózatok - bekötés módja - névleges feszültség Az SPD 3-es típus méretezése az EN szerint Az SPD 3-es típus elhelyezése: az LPZ2 és LPZ3 zónahatárán Feltételeknek megfelel: DA-275 (DIN szerelőléces kivitel) DA-275, CZ xxx-overdrive - bármilyen típusú elektromos hálózat (amennyiben a berendezés, vagy a vezérlőrendszer az elosztószekrényben van) - bármilyen típusú elektromos hálózat (túlfeszültség védelemmel szerelt konnektorok, a lehető legközebb a készülékhez) - bármilyen típusú elektromos hálózat (túlfeszültség védelmi adapterek a konnektorokba flexibilis megoldás) Az SPD 1-es típus méretezése az EN szerint Az SPD 1-es típus elhelyezése: az LPZ0 és LPZ1 zónahatárán épületkockázati osztály villám levezető összesen II. 150 ka-ig 75 ka Feltételeknek megfelel: FLP-B+C GE -kisebb adminisztratív egységek - lakosságot ellátó épületek - családi házak 3

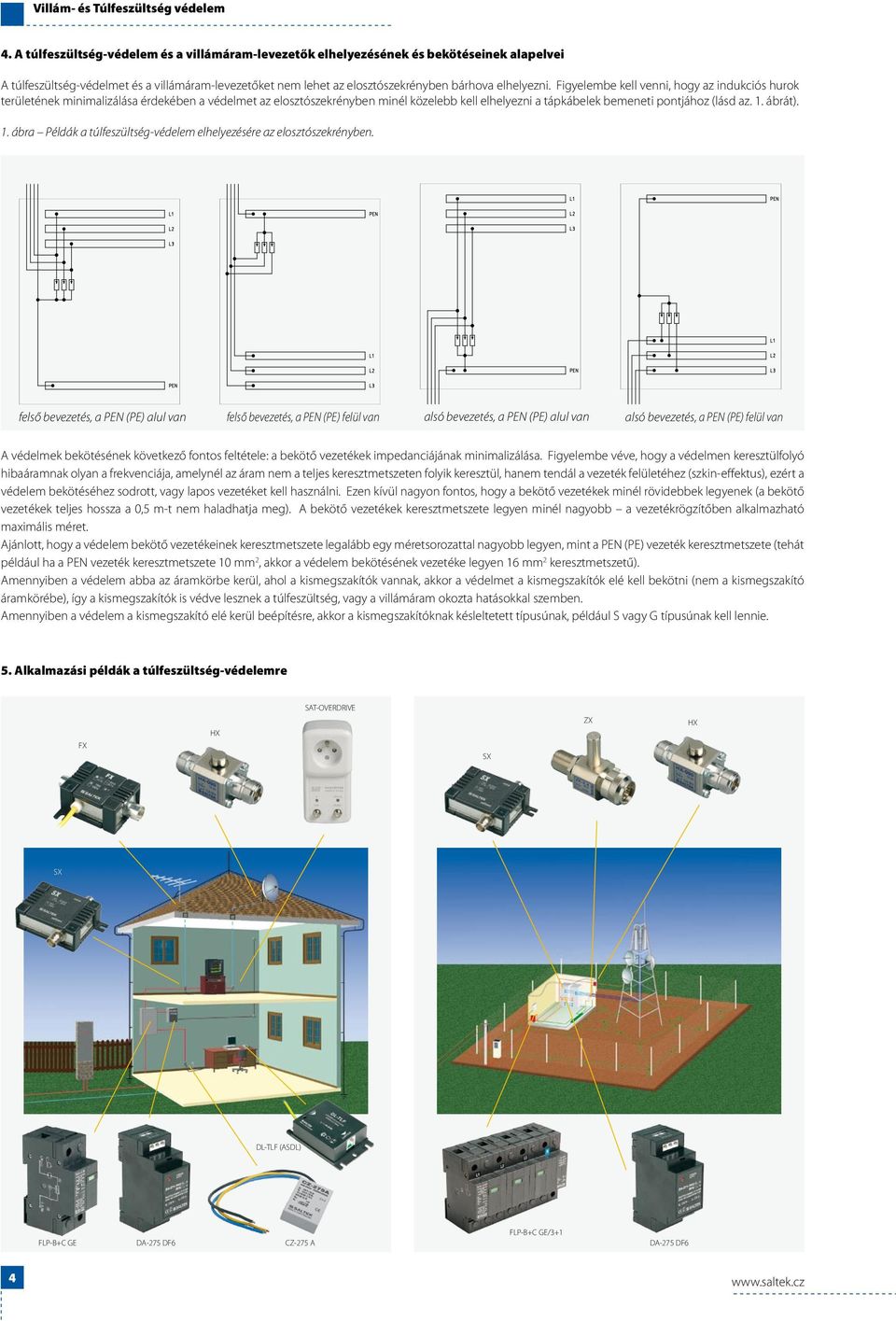

6 Villám- és Túlfeszültség védelem 4. A túlfeszültség-védelem és a villámáram-levezetők elhelyezésének és bekötéseinek alapelvei A túlfeszültség-védelmet és a villámáram-levezetőket nem lehet az elosztószekrényben bárhova elhelyezni. Figyelembe kell venni, hogy az indukciós hurok területének minimalizálása érdekében a védelmet az elosztószekrényben minél közelebb kell elhelyezni a tápkábelek bemeneti pontjához (lásd az. 1. ábrát). 1. ábra Példák a túlfeszültség-védelem elhelyezésére az elosztószekrényben. felső bevezetés, a PEN (PE) alul van felső bevezetés, a PEN (PE) felül van alsó bevezetés, a PEN (PE) alul van alsó bevezetés, a PEN (PE) felül van A védelmek bekötésének következő fontos feltétele: a bekötő vezetékek impedanciájának minimalizálása. Figyelembe véve, hogy a védelmen keresztülfolyó hibaáramnak olyan a frekvenciája, amelynél az áram nem a teljes keresztmetszeten folyik keresztül, hanem tendál a vezeték felületéhez (szkin-effektus), ezért a védelem bekötéséhez sodrott, vagy lapos vezetéket kell használni. Ezen kívül nagyon fontos, hogy a bekötő vezetékek minél rövidebbek legyenek (a bekötő vezetékek teljes hossza a 0,5 m-t nem haladhatja meg). A bekötő vezetékek keresztmetszete legyen minél nagyobb a vezetékrögzítőben alkalmazható maximális méret. Ajánlott, hogy a védelem bekötő vezetékeinek keresztmetszete legalább egy méretsorozattal nagyobb legyen, mint a PEN (PE) vezeték keresztmetszete (tehát például ha a PEN vezeték keresztmetszete 10 mm 2, akkor a védelem bekötésének vezetéke legyen 16 mm 2 keresztmetszetű). Amennyiben a védelem abba az áramkörbe kerül, ahol a kismegszakítók vannak, akkor a védelmet a kismegszakítók elé kell bekötni (nem a kismegszakító áramkörébe), így a kismegszakítók is védve lesznek a túlfeszültség, vagy a villámáram okozta hatásokkal szemben. Amennyiben a védelem a kismegszakító elé kerül beépítésre, akkor a kismegszakítóknak késleltetett típusúnak, például S vagy G típusúnak kell lennie. 5. Alkalmazási példák a túlfeszültség-védelemre SAT-OVERDRIVE FX HX SX ZX HX SX DL-TLF (ASDL) FLP-B+C GE DA-275 DF6 CZ-275 A FLP-B+C GE/3+1 DA-275 DF6

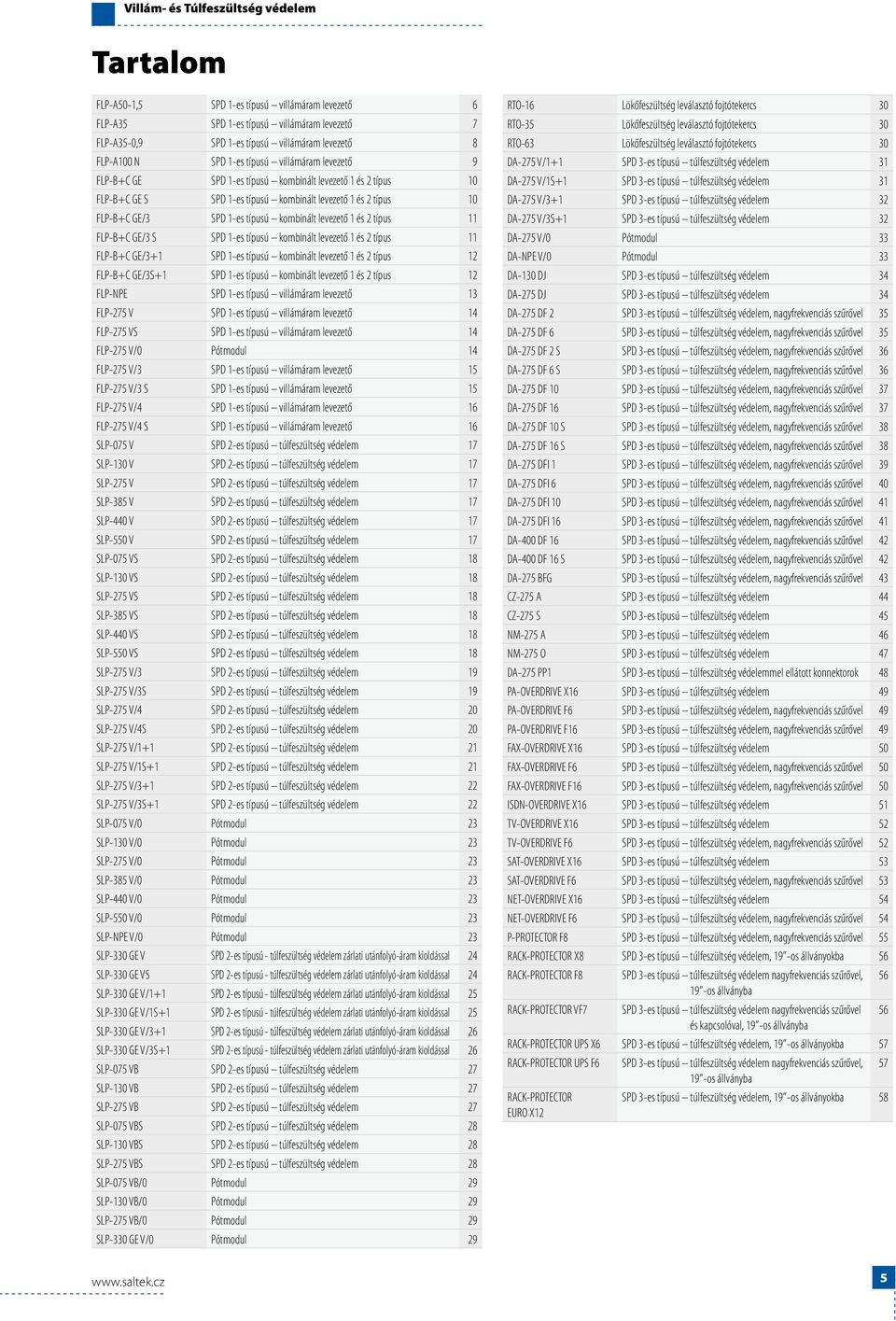

7 Villám- és Túlfeszültség védelem Tartalom FLP-A50-1,5 SPD 1-es típusú villámáram levezető 6 FLP-A35 SPD 1-es típusú villámáram levezető 7 FLP-A35-0,9 SPD 1-es típusú villámáram levezető 8 FLP-A100 N SPD 1-es típusú villámáram levezető 9 FLP-B+C GE SPD 1-es típusú kombinált levezető 1 és 2 típus 10 FLP-B+C GE S SPD 1-es típusú kombinált levezető 1 és 2 típus 10 FLP-B+C GE/3 SPD 1-es típusú kombinált levezető 1 és 2 típus 11 FLP-B+C GE/3 S SPD 1-es típusú kombinált levezető 1 és 2 típus 11 FLP-B+C GE/3+1 SPD 1-es típusú kombinált levezető 1 és 2 típus 12 FLP-B+C GE/3S+1 SPD 1-es típusú kombinált levezető 1 és 2 típus 12 FLP-NPE SPD 1-es típusú villámáram levezető 13 FLP-275 V SPD 1-es típusú villámáram levezető 14 FLP-275 VS SPD 1-es típusú villámáram levezető 14 FLP-275 V/0 Pótmodul 14 FLP-275 V/3 SPD 1-es típusú villámáram levezető 15 FLP-275 V/3 S SPD 1-es típusú villámáram levezető 15 FLP-275 V/4 SPD 1-es típusú villámáram levezető 16 FLP-275 V/4 S SPD 1-es típusú villámáram levezető 16 SLP-075 V SPD 2-es típusú túlfeszültség védelem 17 SLP-130 V SPD 2-es típusú túlfeszültség védelem 17 SLP-275 V SPD 2-es típusú túlfeszültség védelem 17 SLP-385 V SPD 2-es típusú túlfeszültség védelem 17 SLP-440 V SPD 2-es típusú túlfeszültség védelem 17 SLP-550 V SPD 2-es típusú túlfeszültség védelem 17 SLP-075 VS SPD 2-es típusú túlfeszültség védelem 18 SLP-130 VS SPD 2-es típusú túlfeszültség védelem 18 SLP-275 VS SPD 2-es típusú túlfeszültség védelem 18 SLP-385 VS SPD 2-es típusú túlfeszültség védelem 18 SLP-440 VS SPD 2-es típusú túlfeszültség védelem 18 SLP-550 VS SPD 2-es típusú túlfeszültség védelem 18 SLP-275 V/3 SPD 2-es típusú túlfeszültség védelem 19 SLP-275 V/3S SPD 2-es típusú túlfeszültség védelem 19 SLP-275 V/4 SPD 2-es típusú túlfeszültség védelem 20 SLP-275 V/4S SPD 2-es típusú túlfeszültség védelem 20 SLP-275 V/1+1 SPD 2-es típusú túlfeszültség védelem 21 SLP-275 V/1S+1 SPD 2-es típusú túlfeszültség védelem 21 SLP-275 V/3+1 SPD 2-es típusú túlfeszültség védelem 22 SLP-275 V/3S+1 SPD 2-es típusú túlfeszültség védelem 22 SLP-075 V/0 Pótmodul 23 SLP-130 V/0 Pótmodul 23 SLP-275 V/0 Pótmodul 23 SLP-385 V/0 Pótmodul 23 SLP-440 V/0 Pótmodul 23 SLP-550 V/0 Pótmodul 23 SLP-NPE V/0 Pótmodul 23 SLP-330 GE V SPD 2-es típusú - túlfeszültség védelem zárlati utánfolyó-áram kioldással 24 SLP-330 GE VS SPD 2-es típusú - túlfeszültség védelem zárlati utánfolyó-áram kioldással 24 SLP-330 GE V/1+1 SPD 2-es típusú - túlfeszültség védelem zárlati utánfolyó-áram kioldással 25 SLP-330 GE V/1S+1 SPD 2-es típusú - túlfeszültség védelem zárlati utánfolyó-áram kioldással 25 SLP-330 GE V/3+1 SPD 2-es típusú - túlfeszültség védelem zárlati utánfolyó-áram kioldással 26 SLP-330 GE V/3S+1 SPD 2-es típusú - túlfeszültség védelem zárlati utánfolyó-áram kioldással 26 SLP-075 VB SPD 2-es típusú túlfeszültség védelem 27 SLP-130 VB SPD 2-es típusú túlfeszültség védelem 27 SLP-275 VB SPD 2-es típusú túlfeszültség védelem 27 SLP-075 VBS SPD 2-es típusú túlfeszültség védelem 28 SLP-130 VBS SPD 2-es típusú túlfeszültség védelem 28 SLP-275 VBS SPD 2-es típusú túlfeszültség védelem 28 SLP-075 VB/0 Pótmodul 29 SLP-130 VB/0 Pótmodul 29 SLP-275 VB/0 Pótmodul 29 SLP-330 GE V/0 Pótmodul 29 RTO-16 Lökőfeszültség leválasztó fojtótekercs 30 RTO-35 Lökőfeszültség leválasztó fojtótekercs 30 RTO-63 Lökőfeszültség leválasztó fojtótekercs 30 DA-275 V/1+1 SPD 3-es típusú túlfeszültség védelem 31 DA-275 V/1S+1 SPD 3-es típusú túlfeszültség védelem 31 DA-275 V/3+1 SPD 3-es típusú túlfeszültség védelem 32 DA-275 V/3S+1 SPD 3-es típusú túlfeszültség védelem 32 DA-275 V/0 Pótmodul 33 DA-NPE V/0 Pótmodul 33 DA-130 DJ SPD 3-es típusú túlfeszültség védelem 34 DA-275 DJ SPD 3-es típusú túlfeszültség védelem 34 DA-275 DF 2 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 35 DA-275 DF 6 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 35 DA-275 DF 2 S SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 36 DA-275 DF 6 S SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 36 DA-275 DF 10 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 37 DA-275 DF 16 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 37 DA-275 DF 10 S SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 38 DA-275 DF 16 S SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 38 DA-275 DFI 1 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 39 DA-275 DFI 6 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 40 DA-275 DFI 10 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 41 DA-275 DFI 16 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 41 DA-400 DF 16 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 42 DA-400 DF 16 S SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 42 DA-275 BFG SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 43 CZ-275 A SPD 3-es típusú túlfeszültség védelem 44 CZ-275 S SPD 3-es típusú túlfeszültség védelem 45 NM-275 A SPD 3-es típusú túlfeszültség védelem 46 NM-275 O SPD 3-es típusú túlfeszültség védelem 47 DA-275 PP1 SPD 3-es típusú túlfeszültség védelemmel ellátott konnektorok 48 PA-OVERDRIVE X16 SPD 3-es típusú túlfeszültség védelem 49 PA-OVERDRIVE F6 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 49 PA-OVERDRIVE F16 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 49 FAX-OVERDRIVE X16 SPD 3-es típusú túlfeszültség védelem 50 FAX-OVERDRIVE F6 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 50 FAX-OVERDRIVE F16 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 50 ISDN-OVERDRIVE X16 SPD 3-es típusú túlfeszültség védelem 51 TV-OVERDRIVE X16 SPD 3-es típusú túlfeszültség védelem 52 TV-OVERDRIVE F6 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 52 SAT-OVERDRIVE X16 SPD 3-es típusú túlfeszültség védelem 53 SAT-OVERDRIVE F6 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 53 NET-OVERDRIVE X16 SPD 3-es típusú túlfeszültség védelem 54 NET-OVERDRIVE F6 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 54 P-PROTECTOR F8 SPD 3-es típusú túlfeszültség védelem, nagyfrekvenciás szűrővel 55 RACK-PROTECTOR X8 SPD 3-es típusú túlfeszültség védelem, 19 -os állványokba 56 RACK-PROTECTOR F8 SPD 3-es típusú túlfeszültség védelem nagyfrekvenciás szűrővel, os állványba RACK-PROTECTOR VF7 SPD 3-es típusú túlfeszültség védelem nagyfrekvenciás szűrővel 56 és kapcsolóval, 19 -os állványba RACK-PROTECTOR UPS X6 SPD 3-es típusú túlfeszültség védelem, 19 -os állványokba 57 RACK-PROTECTOR UPS F6 SPD 3-es típusú túlfeszültség védelem nagyfrekvenciás szűrővel, os állványba RACK-PROTECTOR EURO X12 SPD 3-es típusú túlfeszültség védelem, 19 -os állványokba 58 5

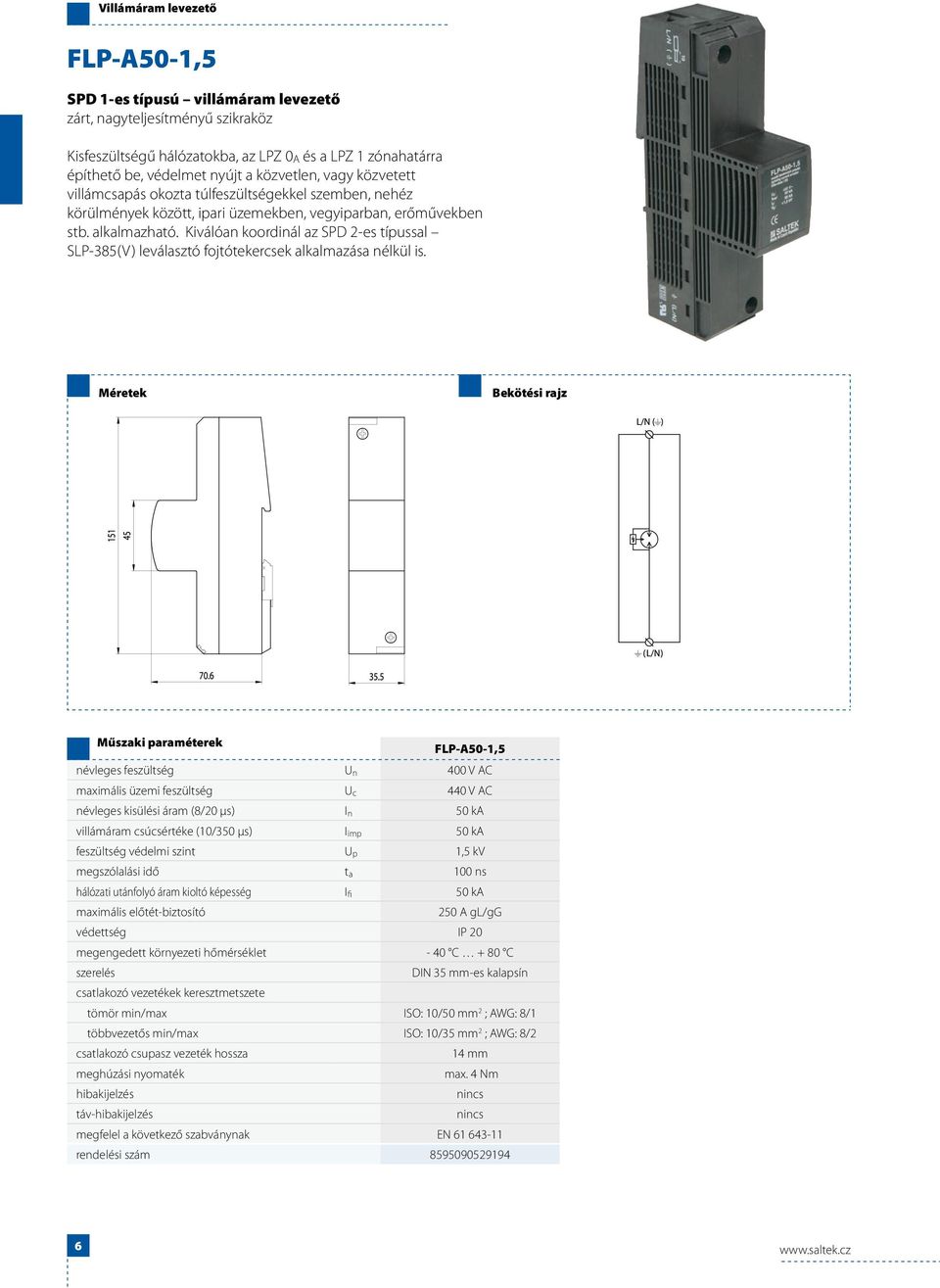

8 Villámáram levezető FLP-A50-1,5 SPD 1-es típusú villámáram levezető zárt, nagyteljesítményű szikraköz Kisfeszültségű hálózatokba, az LPZ 0 A és a LPZ 1 zónahatárra építhető be, védelmet nyújt a közvetlen, vagy közvetett villámcsapás okozta túlfeszültségekkel szemben, nehéz körülmények között, ipari üzemekben, vegyiparban, erőművekben stb. alkalmazható. Kiválóan koordinál az SPD 2-es típussal SLP-385(V) leválasztó fojtótekercsek alkalmazása nélkül is. FLP-A50-1,5 névleges feszültség U n 400 V AC maximális üzemi feszültség U c 440 V AC névleges kisülési áram (8/20 μs) I n 50 ka villámáram csúcsértéke (10/350 μs) I imp 50 ka feszültség védelmi szint U p 1,5 kv megszólalási idő t a 100 ns hálózati utánfolyó áram kioltó képesség I fi 50 ka maximális előtét-biztosító 250 A gl/gg védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4 Nm hibakijelzés nincs táv-hibakijelzés nincs megfelel a következő szabványnak EN rendelési szám

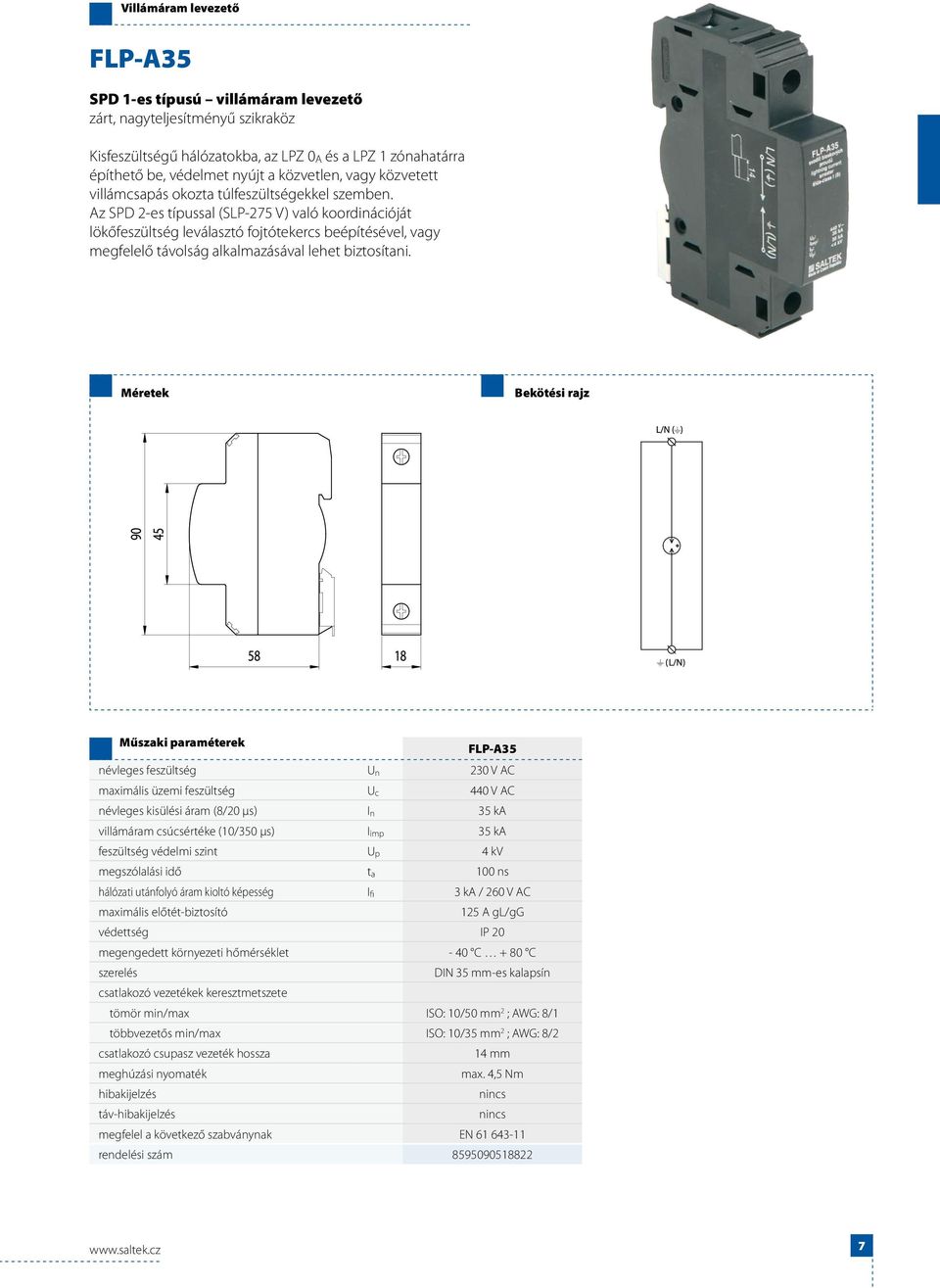

9 Villámáram levezető FLP-A35 SPD 1-es típusú villámáram levezető zárt, nagyteljesítményű szikraköz Kisfeszültségű hálózatokba, az LPZ 0 A és a LPZ 1 zónahatárra építhető be, védelmet nyújt a közvetlen, vagy közvetett villámcsapás okozta túlfeszültségekkel szemben. Az SPD 2-es típussal (SLP-275 V) való koordinációját lökőfeszültség leválasztó fojtótekercs beépítésével, vagy megfelelő távolság alkalmazásával lehet biztosítani. FLP-A35 névleges feszültség U n 230 V AC maximális üzemi feszültség U c 440 V AC névleges kisülési áram (8/20 μs) I n 35 ka villámáram csúcsértéke (10/350 μs) I imp 35 ka feszültség védelmi szint U p 4 kv megszólalási idő t a 100 ns hálózati utánfolyó áram kioltó képesség I fi 3 ka / 260 V AC maximális előtét-biztosító 125 A gl/gg védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4,5 Nm hibakijelzés nincs táv-hibakijelzés nincs megfelel a következő szabványnak EN rendelési szám

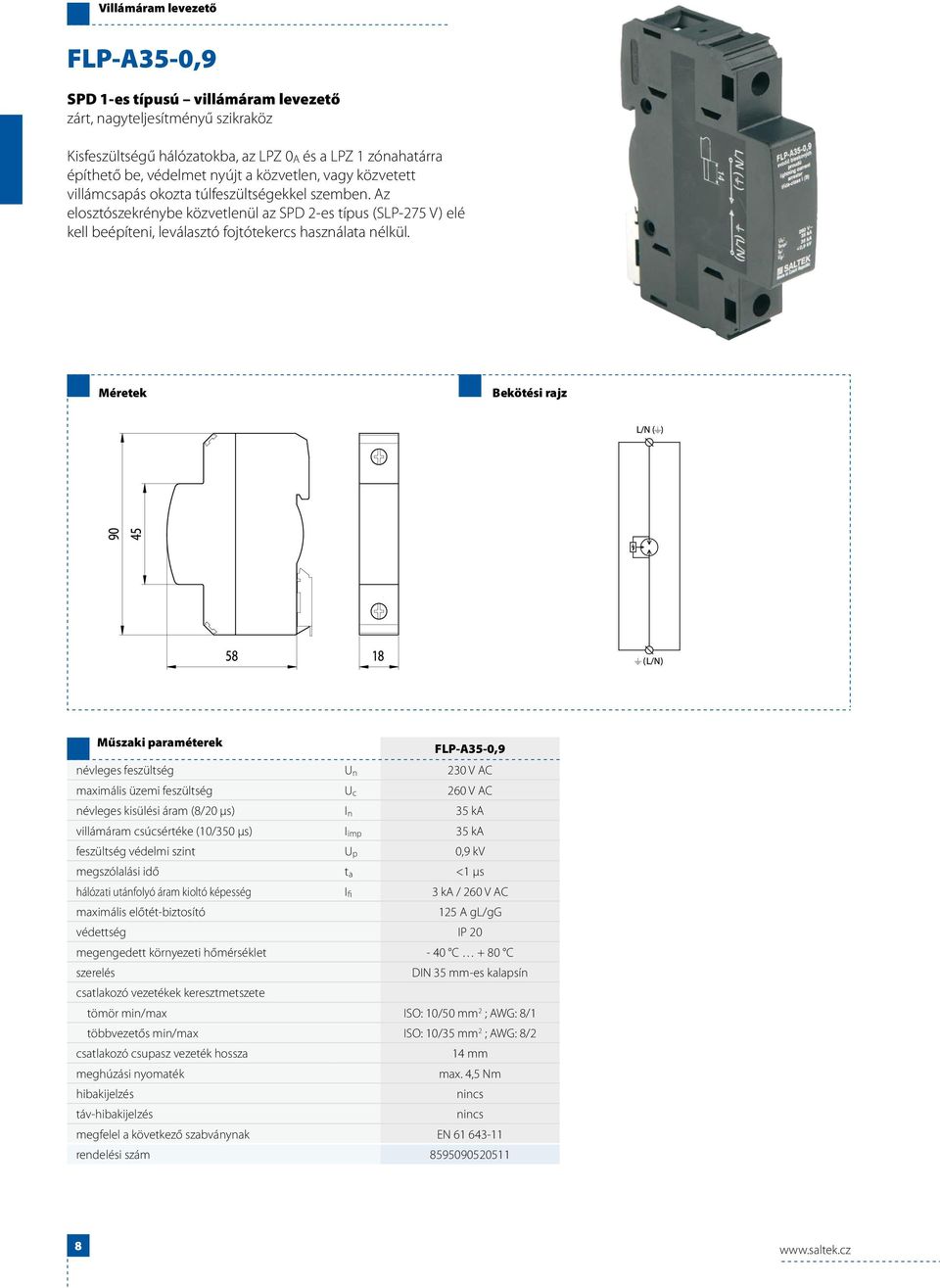

10 Villámáram levezető FLP-A35-0,9 SPD 1-es típusú villámáram levezető zárt, nagyteljesítményű szikraköz Kisfeszültségű hálózatokba, az LPZ 0 A és a LPZ 1 zónahatárra építhető be, védelmet nyújt a közvetlen, vagy közvetett villámcsapás okozta túlfeszültségekkel szemben. Az elosztószekrénybe közvetlenül az SPD 2-es típus (SLP-275 V) elé kell beépíteni, leválasztó fojtótekercs használata nélkül. FLP-A35-0,9 névleges feszültség U n 230 V AC maximális üzemi feszültség U c 260 V AC névleges kisülési áram (8/20 μs) I n 35 ka villámáram csúcsértéke (10/350 μs) I imp 35 ka feszültség védelmi szint U p 0,9 kv megszólalási idő t a <1 μs hálózati utánfolyó áram kioltó képesség I fi 3 ka / 260 V AC maximális előtét-biztosító 125 A gl/gg védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4,5 Nm hibakijelzés nincs táv-hibakijelzés nincs megfelel a következő szabványnak EN rendelési szám

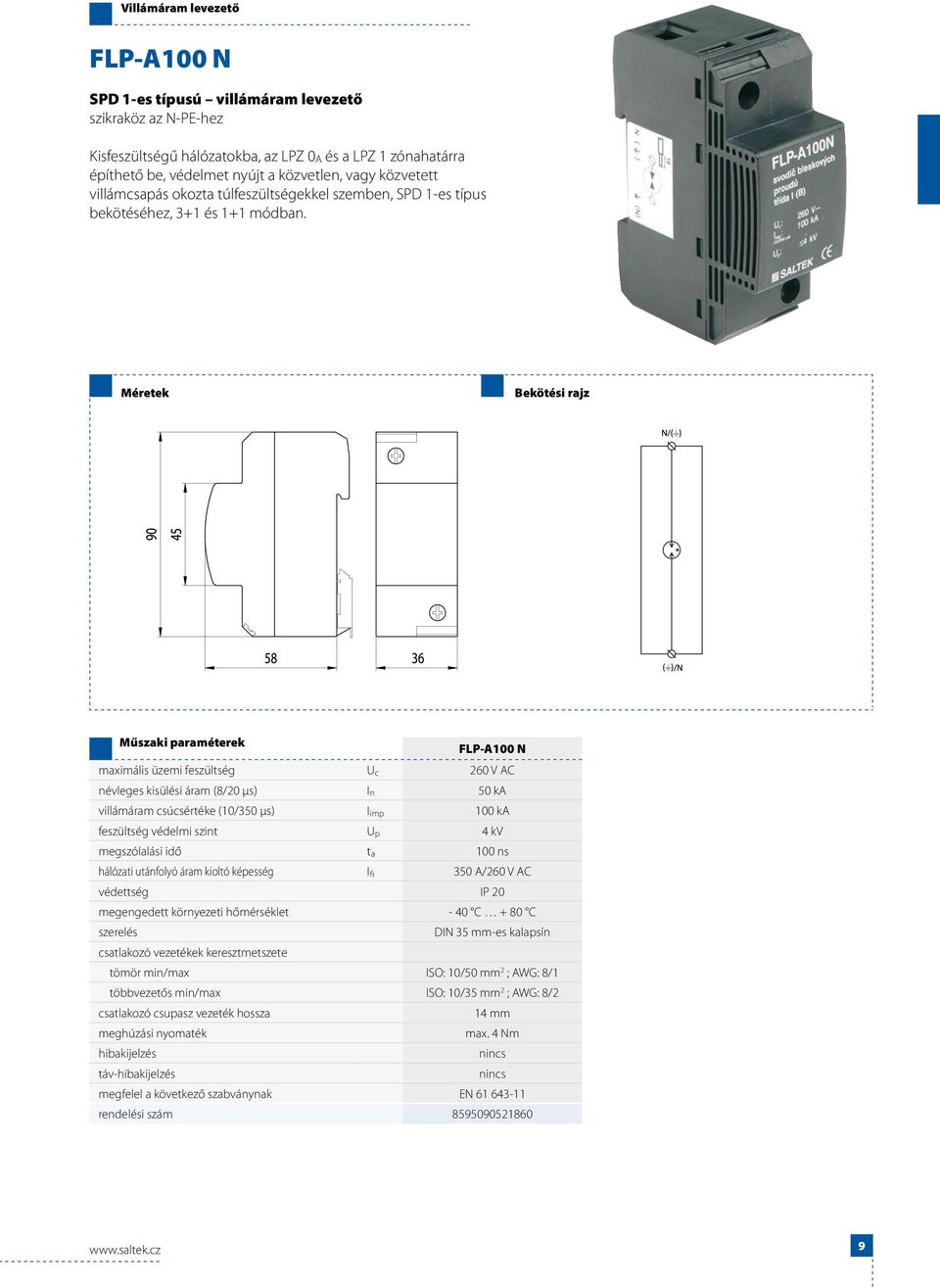

11 Villámáram levezető FLP-A100 N SPD 1-es típusú villámáram levezető szikraköz az N-PE-hez Kisfeszültségű hálózatokba, az LPZ 0 A és a LPZ 1 zónahatárra építhető be, védelmet nyújt a közvetlen, vagy közvetett villámcsapás okozta túlfeszültségekkel szemben, SPD 1-es típus bekötéséhez, 3+1 és 1+1 módban. FLP-A100 N maximális üzemi feszültség U c 260 V AC névleges kisülési áram (8/20 μs) I n 50 ka villámáram csúcsértéke (10/350 μs) I imp 100 ka feszültség védelmi szint U p 4 kv megszólalási idő t a 100 ns hálózati utánfolyó áram kioltó képesség I fi 350 A/260 V AC védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4 Nm hibakijelzés nincs táv-hibakijelzés nincs megfelel a következő szabványnak EN rendelési szám

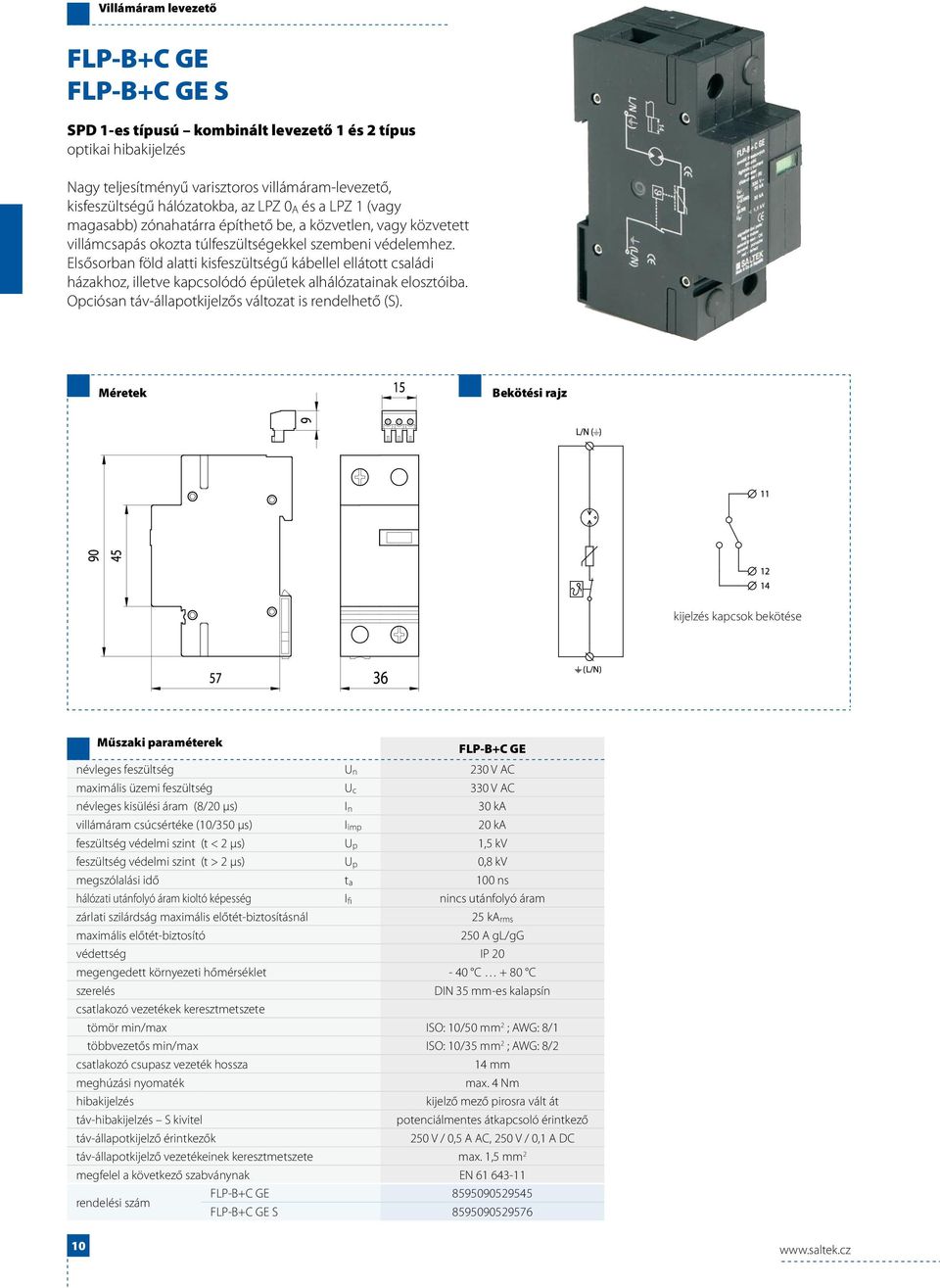

12 Villámáram levezető FLP-B+C GE FLP-B+C GE S SPD 1-es típusú kombinált levezető 1 és 2 típus optikai hibakijelzés Nagy teljesítményű varisztoros villámáram-levezető, kisfeszültségű hálózatokba, az LPZ 0 A és a LPZ 1 (vagy magasabb) zónahatárra építhető be, a közvetlen, vagy közvetett villámcsapás okozta túlfeszültségekkel szembeni védelemhez. Elsősorban föld alatti kisfeszültségű kábellel ellátott családi házakhoz, illetve kapcsolódó épületek alhálózatainak elosztóiba. Opciósan táv-állapotkijelzős változat is rendelhető (S). kijelzés kapcsok bekötése FLP-B+C GE névleges feszültség U n 230 V AC maximális üzemi feszültség U c 330 V AC névleges kisülési áram (8/20 μs) I n 30 ka villámáram csúcsértéke (10/350 μs) I imp 20 ka feszültség védelmi szint (t < 2 μs) U p 1,5 kv feszültség védelmi szint (t > 2 μs) U p 0,8 kv megszólalási idő t a 100 ns hálózati utánfolyó áram kioltó képesség I fi nincs utánfolyó áram zárlati szilárdság maximális előtét-biztosításnál 25 ka rms maximális előtét-biztosító 250 A gl/gg védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4 Nm hibakijelzés kijelző mező pirosra vált át táv-hibakijelzés S kivitel potenciálmentes átkapcsoló érintkező táv-állapotkijelző érintkezők 250 V / 0,5 A AC, 250 V / 0,1 A DC táv-állapotkijelző vezetékeinek keresztmetszete max. 1,5 mm 2 megfelel a következő szabványnak EN rendelési szám FLP-B+C GE FLP-B+C GE S

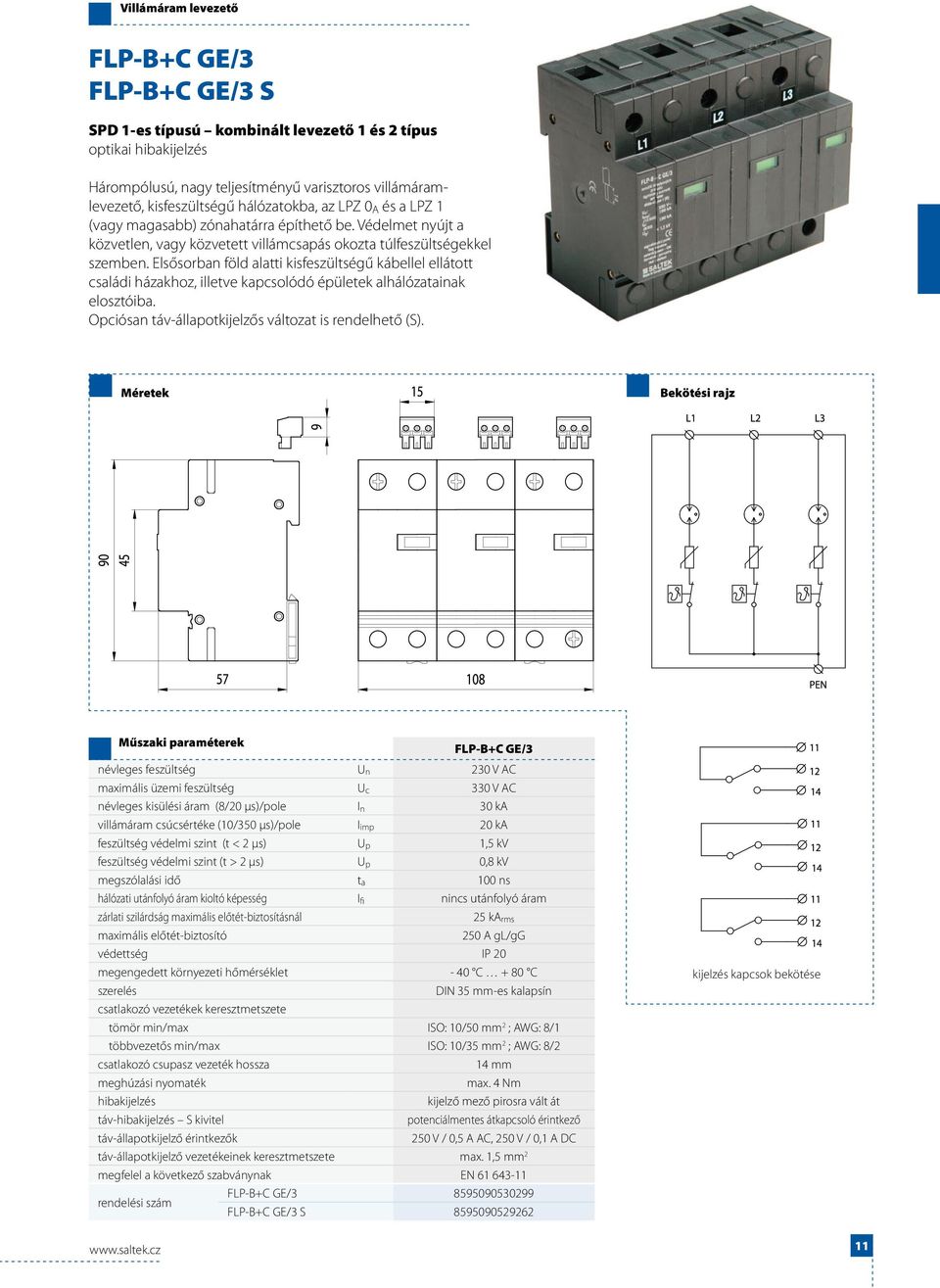

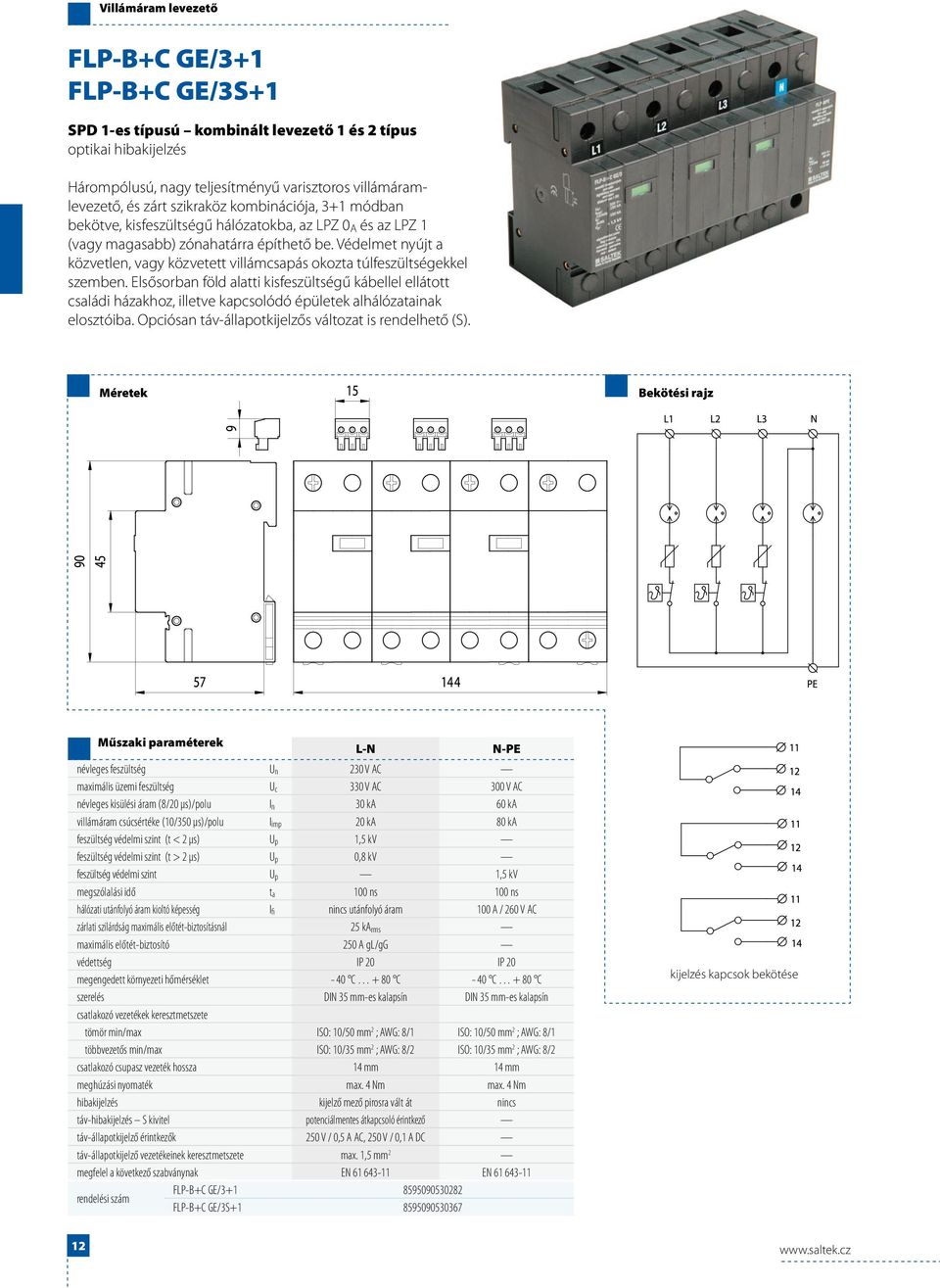

13 Villámáram levezető FLP-B+C GE/3 FLP-B+C GE/3 S SPD 1-es típusú kombinált levezető 1 és 2 típus optikai hibakijelzés Hárompólusú, nagy teljesítményű varisztoros villámáramlevezető, kisfeszültségű hálózatokba, az LPZ 0 A és a LPZ 1 (vagy magasabb) zónahatárra építhető be. Védelmet nyújt a közvetlen, vagy közvetett villámcsapás okozta túlfeszültségekkel szemben. Elsősorban föld alatti kisfeszültségű kábellel ellátott családi házakhoz, illetve kapcsolódó épületek alhálózatainak elosztóiba. Opciósan táv-állapotkijelzős változat is rendelhető (S). FLP-B+C GE/3 névleges feszültség U n 230 V AC maximális üzemi feszültség U c 330 V AC névleges kisülési áram (8/20 μs)/pole I n 30 ka villámáram csúcsértéke (10/350 μs)/pole I imp 20 ka feszültség védelmi szint (t < 2 μs) U p 1,5 kv feszültség védelmi szint (t > 2 μs) U p 0,8 kv megszólalási idő t a 100 ns hálózati utánfolyó áram kioltó képesség I fi nincs utánfolyó áram zárlati szilárdság maximális előtét-biztosításnál 25 ka rms maximális előtét-biztosító 250 A gl/gg védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4 Nm hibakijelzés kijelző mező pirosra vált át táv-hibakijelzés S kivitel potenciálmentes átkapcsoló érintkező táv-állapotkijelző érintkezők 250 V / 0,5 A AC, 250 V / 0,1 A DC táv-állapotkijelző vezetékeinek keresztmetszete max. 1,5 mm 2 megfelel a következő szabványnak EN rendelési szám FLP-B+C GE/ FLP-B+C GE/3 S kijelzés kapcsok bekötése 11
14 Villámáram levezető FLP-B+C GE/3+1 FLP-B+C GE/3S+1 SPD 1-es típusú kombinált levezető 1 és 2 típus optikai hibakijelzés Hárompólusú, nagy teljesítményű varisztoros villámáramlevezető, és zárt szikraköz kombinációja, 3+1 módban bekötve, kisfeszültségű hálózatokba, az LPZ 0 A és az LPZ 1 (vagy magasabb) zónahatárra építhető be. Védelmet nyújt a közvetlen, vagy közvetett villámcsapás okozta túlfeszültségekkel szemben. Elsősorban föld alatti kisfeszültségű kábellel ellátott családi házakhoz, illetve kapcsolódó épületek alhálózatainak elosztóiba. Opciósan táv-állapotkijelzős változat is rendelhető (S). L-N N-PE névleges feszültség U n 230 V AC maximális üzemi feszültség U c 330 V AC 300 V AC névleges kisülési áram (8/20 μs)/polu I n 30 ka 60 ka villámáram csúcsértéke (10/350 μs)/polu I imp 20 ka 80 ka feszültség védelmi szint (t < 2 μs) U p 1,5 kv feszültség védelmi szint (t > 2 μs) U p 0,8 kv feszültség védelmi szint U p 1,5 kv megszólalási idő t a 100 ns 100 ns hálózati utánfolyó áram kioltó képesség I fi nincs utánfolyó áram 100 A / 260 V AC zárlati szilárdság maximális előtét-biztosításnál 25 ka rms maximális előtét-biztosító 250 A gl/gg védettség IP 20 IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C - 40 C + 80 C szerelés DIN 35 mm-es kalapsín DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm 14 mm meghúzási nyomaték max. 4 Nm max. 4 Nm hibakijelzés kijelző mező pirosra vált át nincs táv-hibakijelzés S kivitel potenciálmentes átkapcsoló érintkező táv-állapotkijelző érintkezők 250 V / 0,5 A AC, 250 V / 0,1 A DC táv-állapotkijelző vezetékeinek keresztmetszete max. 1,5 mm 2 megfelel a következő szabványnak EN EN rendelési szám FLP-B+C GE/ FLP-B+C GE/3S kijelzés kapcsok bekötése 12

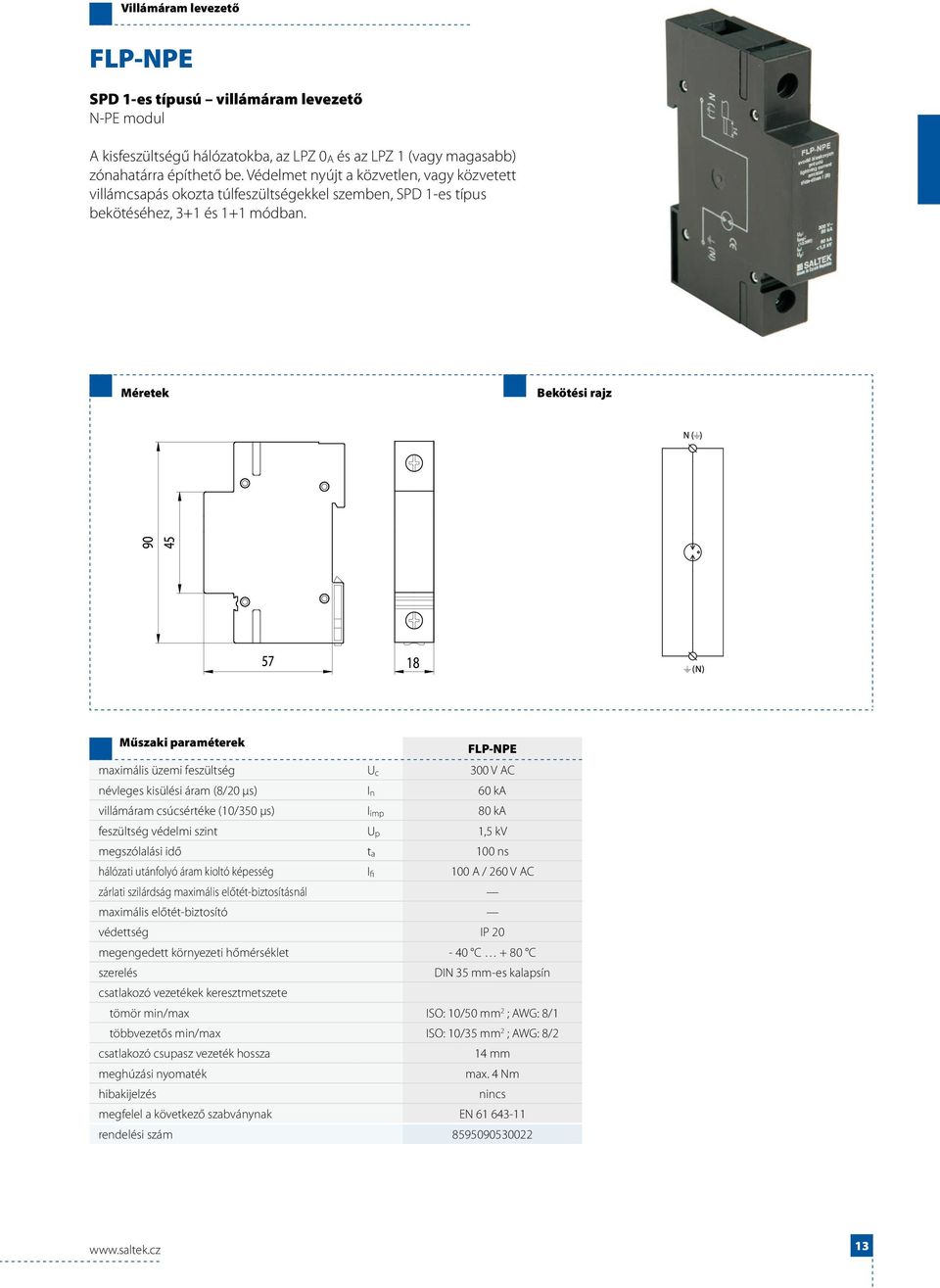

15 Villámáram levezető FLP-NPE SPD 1-es típusú villámáram levezető N-PE modul A kisfeszültségű hálózatokba, az LPZ 0 A és az LPZ 1 (vagy magasabb) zónahatárra építhető be. Védelmet nyújt a közvetlen, vagy közvetett villámcsapás okozta túlfeszültségekkel szemben, SPD 1-es típus bekötéséhez, 3+1 és 1+1 módban. FLP-NPE maximális üzemi feszültség U c 300 V AC névleges kisülési áram (8/20 μs) I n 60 ka villámáram csúcsértéke (10/350 μs) I imp 80 ka feszültség védelmi szint U p 1,5 kv megszólalási idő t a 100 ns hálózati utánfolyó áram kioltó képesség I fi 100 A / 260 V AC zárlati szilárdság maximális előtét-biztosításnál maximális előtét-biztosító védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4 Nm hibakijelzés nincs megfelel a következő szabványnak EN rendelési szám

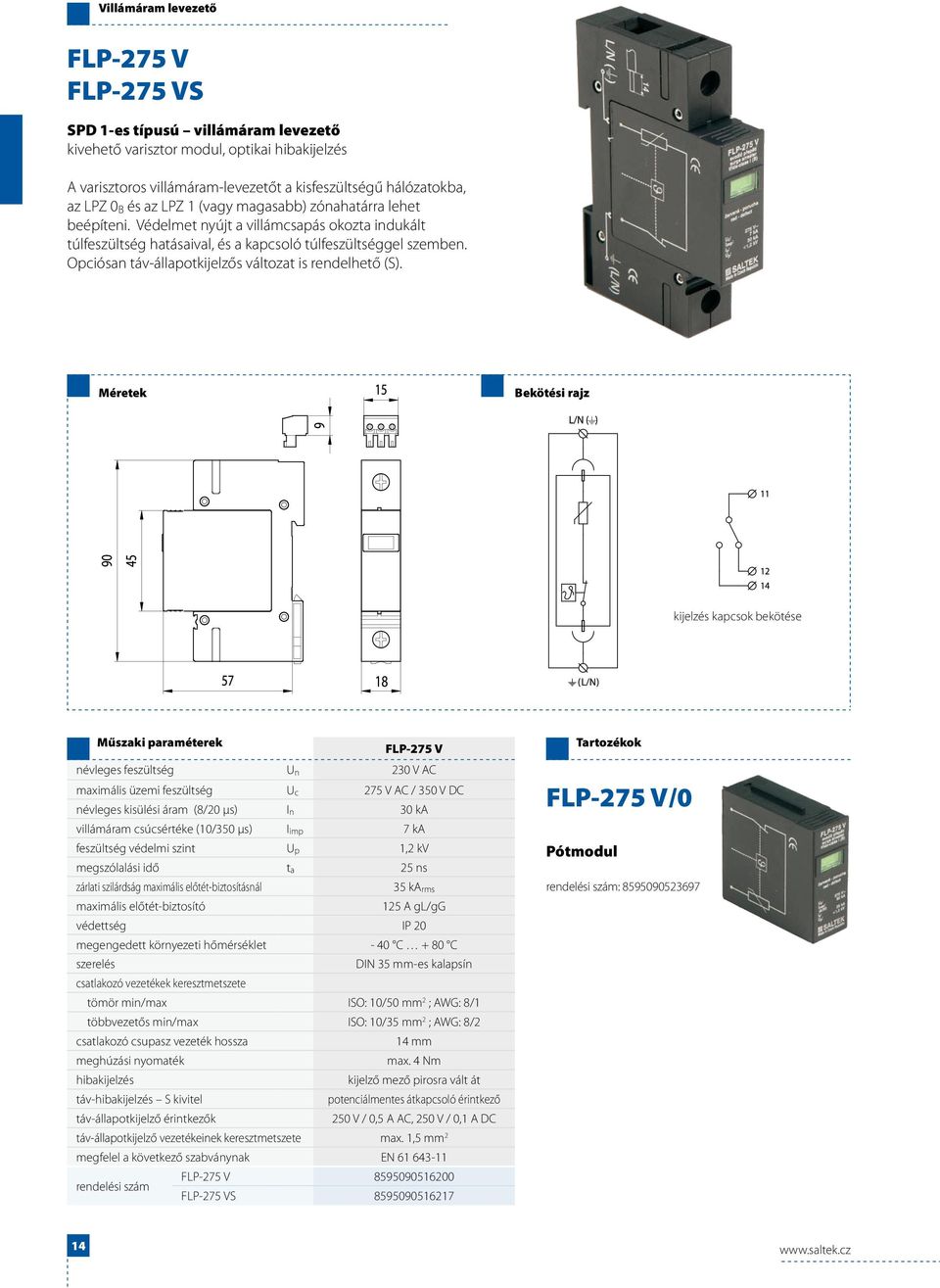

16 Villámáram levezető FLP-275 V FLP-275 VS SPD 1-es típusú villámáram levezető kivehető varisztor modul, optikai hibakijelzés A varisztoros villámáram-levezetőt a kisfeszültségű hálózatokba, az LPZ 0 B és az LPZ 1 (vagy magasabb) zónahatárra lehet beépíteni. Védelmet nyújt a villámcsapás okozta indukált túlfeszültség hatásaival, és a kapcsoló túlfeszültséggel szemben. Opciósan táv-állapotkijelzős változat is rendelhető (S). kijelzés kapcsok bekötése FLP-275 V névleges feszültség U n 230 V AC maximális üzemi feszültség U c 275 V AC / 350 V DC névleges kisülési áram (8/20 μs) I n 30 ka villámáram csúcsértéke (10/350 μs) I imp 7 ka feszültség védelmi szint U p 1,2 kv megszólalási idő t a 25 ns zárlati szilárdság maximális előtét-biztosításnál 35 ka rms maximális előtét-biztosító 125 A gl/gg védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4 Nm hibakijelzés kijelző mező pirosra vált át táv-hibakijelzés S kivitel potenciálmentes átkapcsoló érintkező táv-állapotkijelző érintkezők 250 V / 0,5 A AC, 250 V / 0,1 A DC táv-állapotkijelző vezetékeinek keresztmetszete max. 1,5 mm 2 megfelel a következő szabványnak EN rendelési szám FLP-275 V FLP-275 VS Tartozékok FLP-275 V/0 Pótmodul rendelési szám:
17 Villámáram levezető FLP-275 V/3 FLP-275 V/3 S SPD 1-es típusú villámáram levezető kivehető varisztor modul, optikai hibakijelzés A hárompólusú varisztoros villámáram-levezetőt a kisfeszültségű hálózatokba, az LPZ 0 B és az LPZ 1 (vagy magasabb) zónahatárra lehet beépíteni. Védelmet nyújt a villámcsapás okozta indukált túlfeszültség hatásaival, és a kapcsoló túlfeszültséggel szemben. Opciósan táv-állapotkijelzős változat is rendelhető (S). kijelzés kapcsok bekötése FLP-275 V/3 névleges feszültség U n 230 V AC maximális üzemi feszültség U c 275 V AC / 350 V DC névleges kisülési áram (8/20 μs)/polu I n 30 ka villámáram csúcsértéke (10/350 μs)/polu I imp 7 ka feszültség védelmi szint U p 1,2 kv megszólalási idő t a 25 ns zárlati szilárdság maximális előtét-biztosításnál 35 ka rms maximális előtét-biztosító 125 A gl/gg védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4 Nm hibakijelzés kijelző mező pirosra vált át táv-hibakijelzés S kivitel potenciálmentes átkapcsoló érintkező táv-állapotkijelző érintkezők 250 V / 0,5 A AC, 250 V / 0,1 A DC táv-állapotkijelző vezetékeinek keresztmetszete max. 1,5 mm 2 megfelel a következő szabványnak EN rendelési szám FLP-275 V/ FLP-275 V/3 S

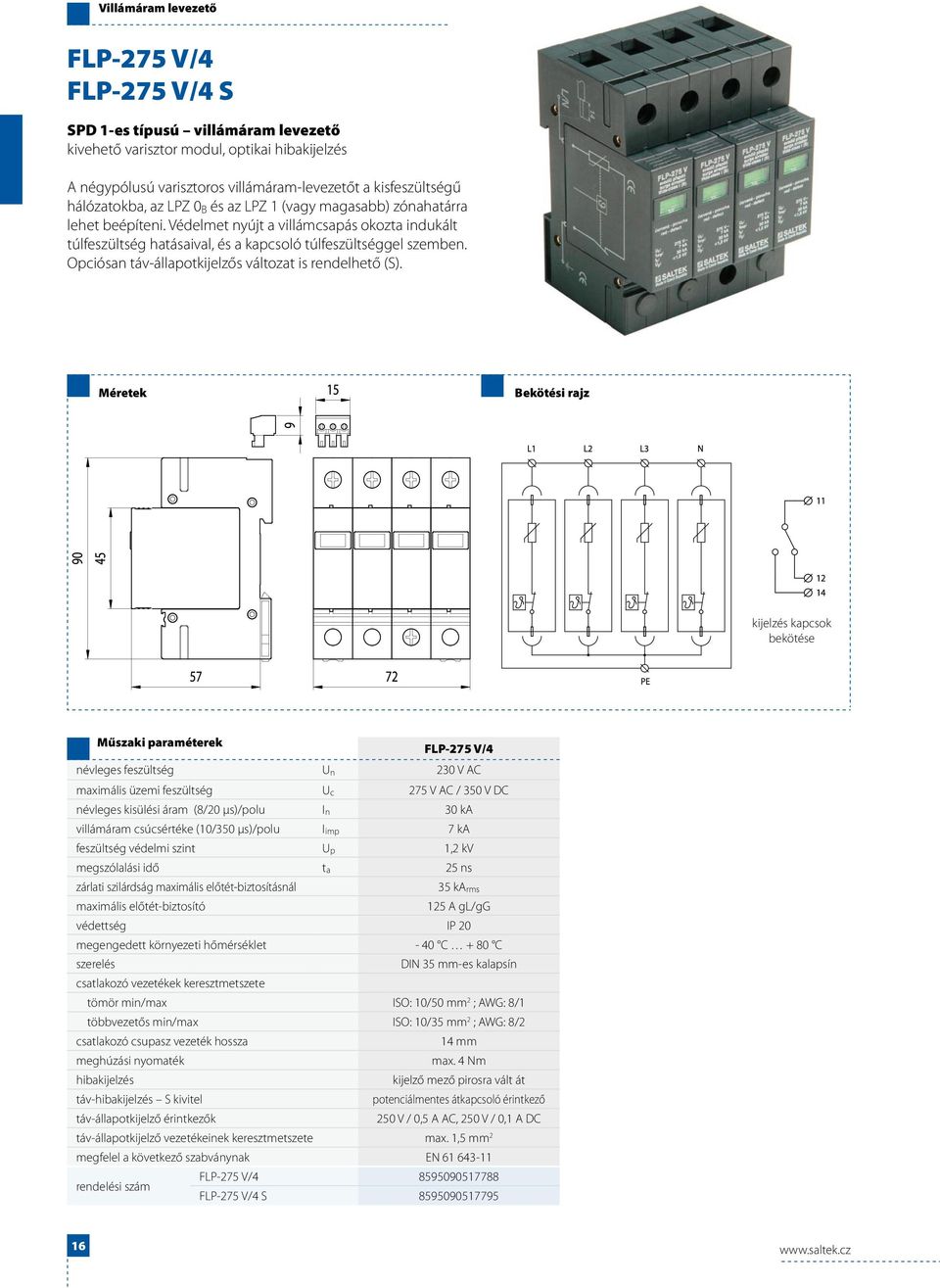

18 Villámáram levezető FLP-275 V/4 FLP-275 V/4 S SPD 1-es típusú villámáram levezető kivehető varisztor modul, optikai hibakijelzés A négypólusú varisztoros villámáram-levezetőt a kisfeszültségű hálózatokba, az LPZ 0 B és az LPZ 1 (vagy magasabb) zónahatárra lehet beépíteni. Védelmet nyújt a villámcsapás okozta indukált túlfeszültség hatásaival, és a kapcsoló túlfeszültséggel szemben. Opciósan táv-állapotkijelzős változat is rendelhető (S). kijelzés kapcsok bekötése FLP-275 V/4 névleges feszültség U n 230 V AC maximális üzemi feszültség U c 275 V AC / 350 V DC névleges kisülési áram (8/20 μs)/polu I n 30 ka villámáram csúcsértéke (10/350 μs)/polu I imp 7 ka feszültség védelmi szint U p 1,2 kv megszólalási idő t a 25 ns zárlati szilárdság maximális előtét-biztosításnál 35 ka rms maximális előtét-biztosító 125 A gl/gg védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4 Nm hibakijelzés kijelző mező pirosra vált át táv-hibakijelzés S kivitel potenciálmentes átkapcsoló érintkező táv-állapotkijelző érintkezők 250 V / 0,5 A AC, 250 V / 0,1 A DC táv-állapotkijelző vezetékeinek keresztmetszete max. 1,5 mm 2 megfelel a következő szabványnak EN rendelési szám FLP-275 V/ FLP-275 V/4 S

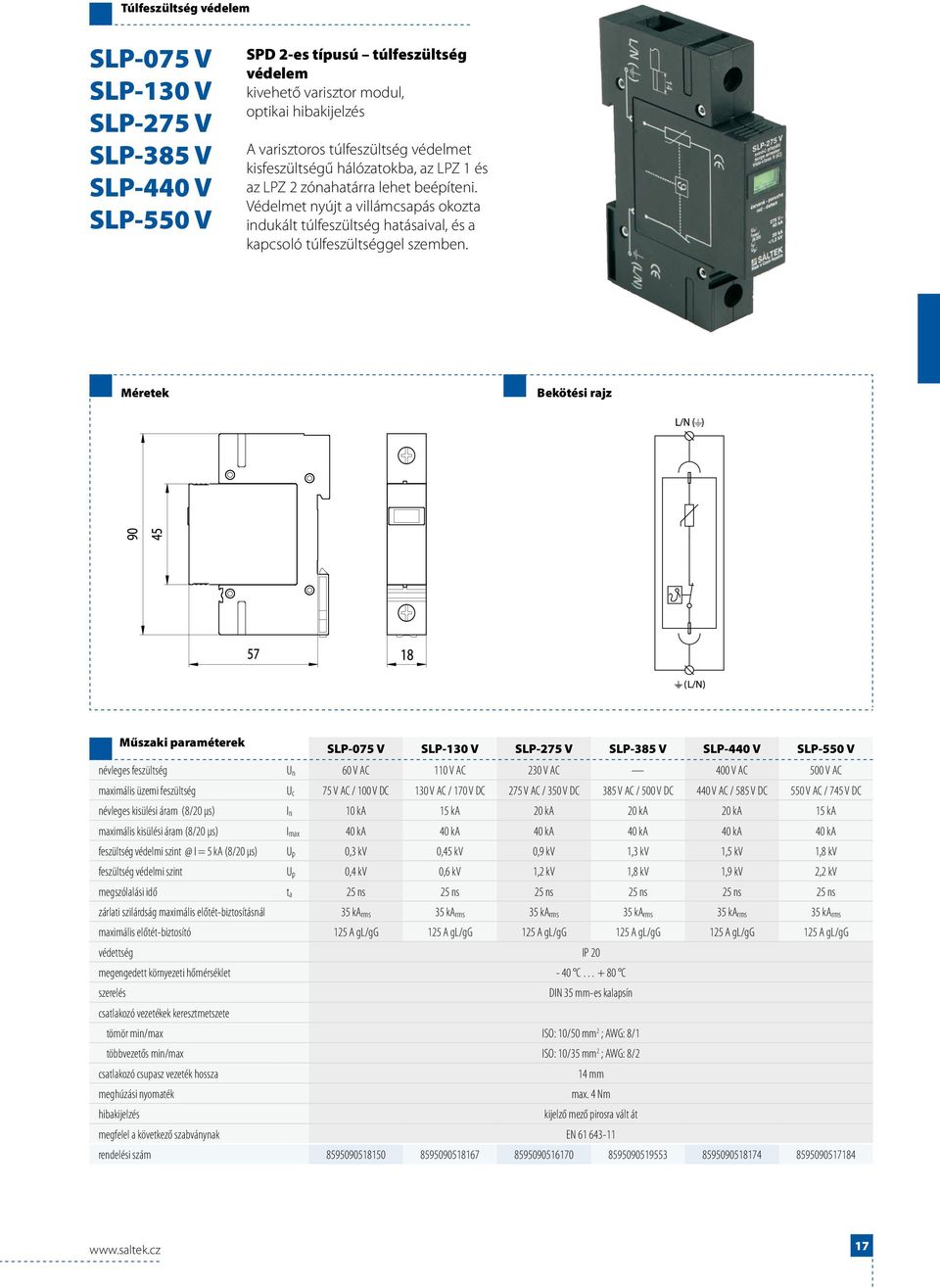

19 Túlfeszültség védelem SLP-075 V SLP-130 V SLP-275 V SLP-385 V SLP-440 V SLP-550 V SPD 2-es típusú túlfeszültség védelem kivehető varisztor modul, optikai hibakijelzés A varisztoros túlfeszültség védelmet kisfeszültségű hálózatokba, az LPZ 1 és az LPZ 2 zónahatárra lehet beépíteni. Védelmet nyújt a villámcsapás okozta indukált túlfeszültség hatásaival, és a kapcsoló túlfeszültséggel szemben. SLP-075 V SLP-130 V SLP-275 V SLP-385 V SLP-440 V SLP-550 V névleges feszültség U n 60 V AC 110 V AC 230 V AC 400 V AC 500 V AC maximális üzemi feszültség U c 75 V AC / 100 V DC 130 V AC / 170 V DC 275 V AC / 350 V DC 385 V AC / 500 V DC 440 V AC / 585 V DC 550 V AC / 745 V DC névleges kisülési áram (8/20 μs) I n 10 ka 15 ka 20 ka 20 ka 20 ka 15 ka maximális kisülési áram (8/20 μs) I max 40 ka 40 ka 40 ka 40 ka 40 ka 40 ka feszültség védelmi I = 5 ka (8/20 μs) U p 0,3 kv 0,45 kv 0,9 kv 1,3 kv 1,5 kv 1,8 kv feszültség védelmi szint U p 0,4 kv 0,6 kv 1,2 kv 1,8 kv 1,9 kv 2,2 kv megszólalási idő t a 25 ns 25 ns 25 ns 25 ns 25 ns 25 ns zárlati szilárdság maximális előtét-biztosításnál 35 ka rms 35 ka rms 35 ka rms 35 ka rms 35 ka rms 35 ka rms maximális előtét-biztosító 125 A gl/gg 125 A gl/gg 125 A gl/gg 125 A gl/gg 125 A gl/gg 125 A gl/gg védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4 Nm hibakijelzés kijelző mező pirosra vált át megfelel a következő szabványnak EN rendelési szám

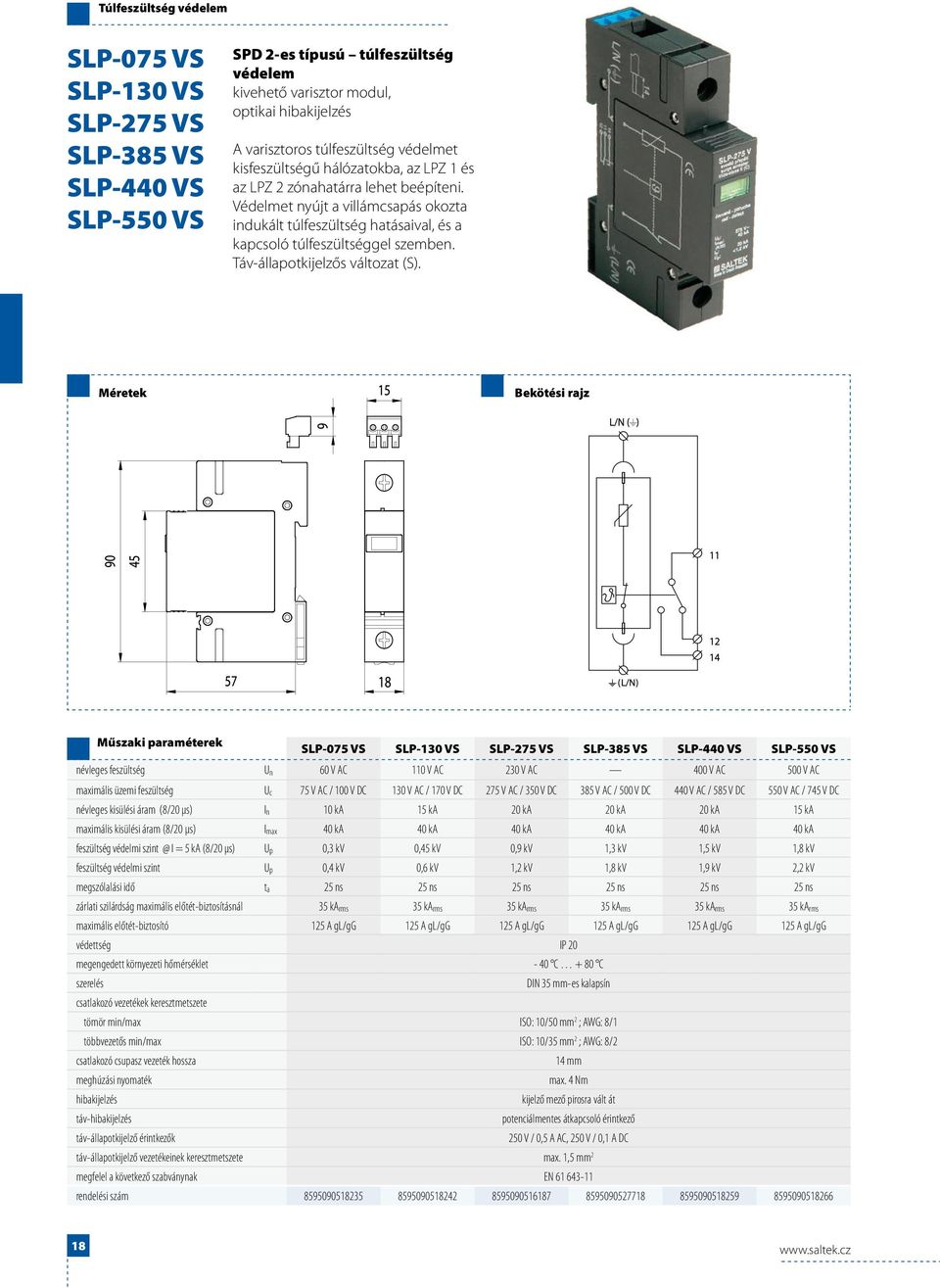

20 Túlfeszültség védelem SLP-075 VS SLP-130 VS SLP-275 VS SLP-385 VS SLP-440 VS SLP-550 VS SPD 2-es típusú túlfeszültség védelem kivehető varisztor modul, optikai hibakijelzés A varisztoros túlfeszültség védelmet kisfeszültségű hálózatokba, az LPZ 1 és az LPZ 2 zónahatárra lehet beépíteni. Védelmet nyújt a villámcsapás okozta indukált túlfeszültség hatásaival, és a kapcsoló túlfeszültséggel szemben. Táv-állapotkijelzős változat (S). SLP-075 VS SLP-130 VS SLP-275 VS SLP-385 VS SLP-440 VS SLP-550 VS névleges feszültség U n 60 V AC 110 V AC 230 V AC 400 V AC 500 V AC maximális üzemi feszültség U c 75 V AC / 100 V DC 130 V AC / 170 V DC 275 V AC / 350 V DC 385 V AC / 500 V DC 440 V AC / 585 V DC 550 V AC / 745 V DC névleges kisülési áram (8/20 μs) I n 10 ka 15 ka 20 ka 20 ka 20 ka 15 ka maximális kisülési áram (8/20 μs) I max 40 ka 40 ka 40 ka 40 ka 40 ka 40 ka feszültség védelmi I = 5 ka (8/20 μs) U p 0,3 kv 0,45 kv 0,9 kv 1,3 kv 1,5 kv 1,8 kv feszültség védelmi szint U p 0,4 kv 0,6 kv 1,2 kv 1,8 kv 1,9 kv 2,2 kv megszólalási idő t a 25 ns 25 ns 25 ns 25 ns 25 ns 25 ns zárlati szilárdság maximális előtét-biztosításnál 35 ka rms 35 ka rms 35 ka rms 35 ka rms 35 ka rms 35 ka rms maximális előtét-biztosító 125 A gl/gg 125 A gl/gg 125 A gl/gg 125 A gl/gg 125 A gl/gg 125 A gl/gg védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4 Nm hibakijelzés kijelző mező pirosra vált át táv-hibakijelzés potenciálmentes átkapcsoló érintkező táv-állapotkijelző érintkezők 250 V / 0,5 A AC, 250 V / 0,1 A DC táv-állapotkijelző vezetékeinek keresztmetszete max. 1,5 mm 2 megfelel a következő szabványnak EN rendelési szám
21 Túlfeszültség védelem SLP-275 V/3 SLP-275 V/3S SPD 2-es típusú túlfeszültség védelem kivehető varisztor modul, optikai hibakijelzés A hárompólusú varisztoros túlfeszültség védelmet kisfeszültségű hálózatokba, az LPZ 1 és az LPZ 2 zónahatárra lehet beépíteni. Védelmet nyújt a villámcsapás okozta indukált túlfeszültség hatásaival, és a kapcsoló túlfeszültséggel szemben. Opciósan táv-állapotkijelzős változat is rendelhető (S). kijelzés kapcsok bekötése SLP-275 V/3 névleges feszültség U n 230 V AC maximális üzemi feszültség U c 275 V AC / 350 V DC névleges kisülési áram (8/20 μs)/polu I n 20 ka maximális kisülési áram (8/20 μs)/polu I max 40 ka feszültség védelmi I = 5 ka (8/20 μs) U p 0,9 kv feszültség védelmi szint U p 1,2 kv megszólalási idő t a 25 ns zárlati szilárdság maximális előtét-biztosításnál 35 ka rms maximális előtét-biztosító 125 A gl/gg védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4 Nm hibakijelzés kijelző mező pirosra vált át táv-hibakijelzés S kivitel potenciálmentes átkapcsoló érintkező táv-állapotkijelző érintkezők 250 V / 0,5 A AC, 250 V / 0,1 A DC táv-állapotkijelző vezetékeinek keresztmetszete max. 1,5 mm 2 megfelel a következő szabványnak EN rendelési szám SLP-275 V/ SLP-275 V/3S
22 Túlfeszültség védelem SLP-275 V/4 SLP-275 V/4S SPD 2-es típusú túlfeszültség védelem kivehető modul, optikai hibakijelzés A négypólusú varisztoros túlfeszültség védelmet kisfeszültségű hálózatokba, az LPZ 1 és az LPZ 2 zónahatárra lehet beépíteni. Védelmet nyújt a villámcsapás okozta indukált túlfeszültség hatásaival, és a kapcsoló túlfeszültséggel szemben. Opciósan táv-állapotkijelzős változat is rendelhető (S). kijelzés kapcsok bekötése SLP-275 V/4 névleges feszültség U n 230 V AC maximális üzemi feszültség U c 275 V AC / 350 V DC névleges kisülési áram (8/20 μs)/polu I n 20 ka maximális kisülési áram (8/20 μs)/polu I max 40 ka feszültség védelmi I = 5 ka (8/20 μs) U p 0,9 kv feszültség védelmi szint U p 1,2 kv megszólalási idő t a 25 ns zárlati szilárdság maximális előtét-biztosításnál 35 ka rms maximális előtét-biztosító 125 A gl/gg védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4 Nm hibakijelzés kijelző mező pirosra vált át táv-hibakijelzés S kivitel potenciálmentes átkapcsoló érintkező táv-állapotkijelző érintkezők 250 V / 0,5 A AC, 250 V / 0,1 A DC táv-állapotkijelző vezetékeinek keresztmetszete max. 1,5 mm 2 megfelel a következő szabványnak EN rendelési szám SLP-275 V/ SLP-275 V/4S
23 Túlfeszültség védelem SLP-275 V/1+1 SLP-275 V/1S+1 SPD 2-es típusú túlfeszültség védelem kivehető modul, optikai hibakijelzés Nagy teljesítményű varisztoros túlfeszültség-védelem, és zárt szikraköz kombinációja, 3+1 módban bekötve. Kisfeszültségű hálózatokba, az LPZ 1 és az LPZ 2 zónahatárra lehet beépíteni. Védelmet nyújt a villámcsapás okozta indukált túlfeszültség hatásaival, és a kapcsoló túlfeszültséggel szemben. Opciósan táv-állapotkijelzős változat is rendelhető (S). kijelzés kapcsok bekötése L-N N-PE névleges feszültség U n 230 V AC maximális üzemi feszültség U c 275 V AC / 350 V DC 300 V AC névleges kisülési áram (8/20 μs) I n 20 ka 20 ka maximális kisülési áram (8/20 μs) I max 40 ka 40 ka feszültség védelmi I = 5 ka (8/20 μs) U p 0,9 kv feszültség védelmi szint U p 1,2 kv 1,5 kv megszólalási idő t a 25 ns 100 ns zárlati szilárdság maximális előtét-biztosításnál 35 ka rms maximális előtét-biztosító 125 A gl/gg védettség IP 20 IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C - 40 C + 80 C szerelés DIN 35 mm-es kalapsín DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm 14 mm meghúzási nyomaték max. 4 Nm max. 4 Nm hibakijelzés kijelző mező pirosra vált át nincs táv-hibakijelzés S kivitel potenciálmentes átkapcsoló érintkező táv-állapotkijelző érintkezők 250 V / 0,5 A AC, 250 V / 0,1 A DC táv-állapotkijelző vezetékeinek keresztmetszete max. 1,5 mm 2 megfelel a következő szabványnak EN EN rendelési szám SLP-275 V/ SLP-275 V/1S
24 Túlfeszültség védelem SLP-275 V/3+1 SLP-275 V/3S+1 SPD 2-es típusú túlfeszültség védelem kivehető varisztor modul, optikai hibakijelzés Hárompólusú, nagy teljesítményű varisztoros túlfeszültségvédelem, és zárt szikraköz kombinációja, 3+1 módban bekötve. Kisfeszültségű hálózatokba, az LPZ 1 és az LPZ 2 zónahatárra lehet beépíteni. Védelmet nyújt a villámcsapás okozta indukált túlfeszültség hatásaival, és a kapcsoló túlfeszültséggel szemben. Opciósan táv-állapotkijelzős változat is rendelhető (S). kijelzés kapcsok bekötése L-N N-PE névleges feszültség U n 230 V AC maximális üzemi feszültség U c 275 V AC / 350 V DC 300 V AC névleges kisülési áram (8/20 μs)/polu I n 20 ka 20 ka maximális kisülési áram (8/20 μs)/polu I max 40 ka 40 ka feszültség védelmi I = 5 ka (8/20 μs) U p 0,9 kv feszültség védelmi szint U p 1,2 kv 1,5 kv megszólalási idő t a 25 ns 100 ns zárlati szilárdság maximális előtét-biztosításnál 35 ka rms maximális előtét-biztosító 125 A gl/gg védettség IP 20 IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C - 40 C + 80 C szerelés DIN 35 mm-es kalapsín DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm 14 mm meghúzási nyomaték max. 4 Nm max. 4 Nm hibakijelzés kijelző mező pirosra vált át nincs táv-hibakijelzés S kivitel potenciálmentes átkapcsoló érintkező táv-állapotkijelző érintkezők 250 V / 0,5 A AC, 250 V / 0,1 A DC táv-állapotkijelző vezetékeinek keresztmetszete max. 1,5 mm 2 megfelel a következő szabványnak EN EN rendelési szám SLP-275 V/ SLP-275 V/3S
25 Túlfeszültség védelem SLP-075 V/0 SLP-130 V/0 SLP-275 V/0 SLP-385 V/0 SLP-440 V/0 SLP-550 V/0 SLP-NPE V/0 Tartozékok pótmodul SLP-XXX V/0 SLP-NPE V/0 típus rendelési szám SLP-075 V/ SLP-130 V/ SLP-275 V/ SLP-385 V/ SLP-440 V/ SLP-550 V/ SLP-NPE V/
26 Villámáram levezető SLP-330 GE V SLP-330 GE VS SPD 2-es típusú túlfeszültség védelem zárlati utánfolyó-áram kioldással kivehető varisztor modul, optikai hibakijelzés Sorosan bekötött teljesítmény varisztor, zárt szikraközzel IT és TT hálózatokba, áramfejlesztő generátor hálózatokba, egyenfeszültségű táphálózatokba, az LPZ 1 és az LPZ 2 (vagy magasabb) zónahatárra lehet beépíteni. Védelmet nyújt a villámcsapás okozta indukált túlfeszültség hatásaival, és a kapcsoló túlfeszültséggel szemben. Nincs hatással a szigetelési állapotfigyelők működésére, nem befolyásolja az áramvédőkapcsolók működését. A nagyon kicsi zárlati utánfolyó-áram értéke nem változik a készülék egész élettartama alatt, a védelmi elemek nem öregszenek el. Opciósan távállapotkijelzős változat is rendelhető (S). kijelzés kapcsok bekötése SLP-330 GE V maximális üzemi feszültség U c 330 V AC névleges kisülési áram (8/20 μs) I n 20 ka maximális kisülési áram (8/20 μs) I max 40 ka feszültség védelmi szint (t < 2 μs) U p 1,5 kv feszültség védelmi szint (t > 2 μs) U p 800 V megszólalási idő t a 100 ns zárlati szilárdság maximális előtét-biztosításnál 35 ka rms maximális előtét-biztosító 125 A gl/gg védettség IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C szerelés DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm meghúzási nyomaték max. 4 Nm hibakijelzés kijelző mező pirosra vált át táv-hibakijelzés S kivitel potenciálmentes átkapcsoló érintkező táv-állapotkijelző érintkezők 250 V / 0,5 A AC, 250 V / 0,1 A DC táv-állapotkijelző vezetékeinek keresztmetszete max. 1,5 mm 2 megfelel a következő szabványnak EN rendelési szám SLP-330 GE V SLP-330 GE VS
27 Villámáram levezető SLP-330 GE V/1+1 SLP-330 GE V/1S+1 SPD 2-es típusú túlfeszültség védelem zárlati utánfolyó-áram kioldással kivehető modul, optikai hibakijelzés 2-es típusú túlfeszültség-védelem, és zárt szikraköz kombinációja, 1+1 módban bekötve. IT és TT hálózatokba, áramfejlesztő generátor hálózatokba, és egyenfeszültségű táphálózatokba, az LPZ 1 és az LPZ 2 (vagy magasabb) zónahatárra lehet beépíteni. Védelmet nyújt a villámcsapás okozta indukált túlfeszültség hatásaival, és a kapcsoló túlfeszültséggel szemben. Nincs hatással a szigetelési állapotfigyelők működésére, nem befolyásolja az áramvédő-kapcsolók működését. A nagyon kicsi zárlati utánfolyó-áram értéke nem változik a készülék egész élettartama alatt, a védelmi elemek nem öregszenek el. Opciósan táv-állapotkijelzős változat is rendelhető (S). kijelzés kapcsok bekötése L-N N-PE maximális üzemi feszültség U c 330 V AC 300 V AC névleges kisülési áram (8/20 μs) I n 20 ka 20 ka maximális kisülési áram (8/20 μs) I max 40 ka 40 ka feszültség védelmi szint (t < 2 μs) U p 1,5 kv feszültség védelmi szint (t > 2 μs) U p 800 V feszültség védelmi szint U p 1,5 kv megszólalási idő t a 100 ns 100 ns zárlati szilárdság maximális előtét-biztosításnál 35 ka rms maximális előtét-biztosító 125 A gl/gg védettség IP 20 IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C - 40 C + 80 C szerelés DIN 35 mm-es kalapsín DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm 14 mm meghúzási nyomaték max. 4 Nm max. 4 Nm hibakijelzés kijelző mező pirosra vált át kijelző mező pirosra vált át táv-hibakijelzés S kivitel potenciálmentes átkapcsoló érintkező potenciálmentes átkapcsoló érintkező táv-állapotkijelző érintkezők 250 V / 0,5 A AC, 250 V / 0,1 A DC 250 V / 0,5 A AC, 250 V / 0,1 A DC táv-állapotkijelző vezetékeinek keresztmetszete max. 1,5 mm 2 max. 1,5 mm 2 megfelel a következő szabványnak EN EN rendelési szám SLP-330 GE V/ SLP-330 GE V/1S
28 Villámáram levezető SLP-330 GE V/3+1 SLP-330 GE V/3S+1 SPD 2-es típusú túlfeszültség védelem zárlati utánfolyó-áram kioldással kivehető modul, optikai hibakijelzés 2-es típusú hárompólusú túlfeszültség-védelem, és zárt szikraköz kombinációja, 3+1 módban bekötve. IT és TT hálózatokba, áramfejlesztő generátor hálózatokba, és egyenfeszültségű táphálózatokba, az LPZ 1 és az LPZ 2 (vagy magasabb) zónahatárra lehet beépíteni. Védelmet nyújt a villámcsapás okozta indukált túlfeszültség hatásaival, és a kapcsoló túlfeszültséggel szemben. Nincs hatással a szigetelési állapotfigyelők működésére, nem befolyásolja az áramvédő-kapcsolók működését. A nagyon kicsi zárlati utánfolyó-áram értéke nem változik a készülék egész élettartama alatt, a védelmi elemek nem öregszenek el. Opciósan táv-állapotkijelzős változat is rendelhető (S). kijelzés kapcsok bekötése L-N N-PE maximális üzemi feszültség U c 330 V AC 300 V AC névleges kisülési áram (8/20 μs)/polu I n 20 ka 20 ka maximális kisülési áram (8/20 μs)/polu I max 40 ka 40 ka feszültség védelmi szint (t < 2 μs) U p 1,5 kv feszültség védelmi szint (t > 2 μs) U p 800 V feszültség védelmi szint U p 1,5 kv megszólalási idő t a 100 ns 100 ns zárlati szilárdság maximális előtét-biztosításnál 35 ka rms maximális előtét-biztosító 125 A gl/gg védettség IP 20 IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C - 40 C + 80 C szerelés DIN 35 mm-es kalapsín DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm 14 mm meghúzási nyomaték max. 4 Nm max. 4 Nm hibakijelzés kijelző mező pirosra vált át kijelző mező pirosra vált át táv-hibakijelzés S kivitel potenciálmentes átkapcsoló érintkező táv-állapotkijelző érintkezők 250 V / 0,5 A AC, 250 V / 0,1 A DC táv-állapotkijelző vezetékeinek keresztmetszete max. 1,5 mm 2 megfelel a következő szabványnak EN EN rendelési szám SLP-330 GE V/ SLP-330 GE V/3S
29 Túlfeszültség védelem SLP-075 VB SLP-130 VB SLP-275 VB SPD 2-es típusú túlfeszültség védelem kivehető modul, optikai hibakijelzés Teljesítmény varisztor, sorba kötött zárt szikraközzel. Kisfeszültségű hálózatokba, az LPZ 1 és az LPZ 2 zónahatárra lehet beépíteni. Védelmet nyújt a hálózatoknak és berendezéseknek, a gyakori viharoktól szenvedő területeken a villámcsapás okozta indukált túlfeszültség hatásaival, és a kapcsoló túlfeszültséggel szemben, illetve a mérőáramkörök védelmében első védelmi fokozatként is alkalmazható. Nyugalmi állapotban nagyon kicsi a zárlati utánfolyó-áram értéke, amely a készülék egész élettartama alatt nem változik, ezért a védelmi elemek nem öregszenek el. SLP-075 VB SLP-130 VB SLP-275 VB névleges feszültség U n 65 V AC 110 V AC 230 V AC maximális üzemi feszültség U c 75 V AC / 100 V DC 130 V AC / 170 V DC 275 V AC / 350 V DC névleges kisülési áram (8/20 μs) I n 15 ka 20 ka 20 ka maximális kisülési áram (8/20 μs) I max 25 ka 25 ka 25 ka feszültség védelmi I = 5 ka (8/20 μs) U p 0,3 kv 0,5 kv 0,9 kv feszültség védelmi szint U p 0,6 kv 0,7 kv 1,2 kv megszólalási idő t a 100 ns 100 ns 100 ns zárlati szilárdság maximális előtét-biztosításnál 35 ka rms 35 ka rms 35 ka rms maximális előtét-biztosító 125 A gl/gg 125 A gl/gg 125 A gl/gg védettség IP 20 IP 20 IP 20 megengedett környezeti hőmérséklet - 40 C + 80 C - 40 C + 80 C - 40 C + 80 C szerelés DIN 35 mm-es kalapsín DIN 35 mm-es kalapsín DIN 35 mm-es kalapsín tömör min/max ISO: 10/50 mm 2 ; AWG: 8/1 ISO: 10/50 mm 2 ; AWG: 8/1 ISO: 10/50 mm 2 ; AWG: 8/1 többvezetős min/max ISO: 10/35 mm 2 ; AWG: 8/2 ISO: 10/35 mm 2 ; AWG: 8/2 ISO: 10/35 mm 2 ; AWG: 8/2 csatlakozó csupasz vezeték hossza 14 mm 14 mm 14 mm meghúzási nyomaték max. 4 Nm max. 4 Nm max. 4 Nm hibakijelzés kijelző mező pirosra vált át kijelző mező pirosra vált át kijelző mező pirosra vált át megfelel a következő szabványnak EN EN EN rendelési szám
