1

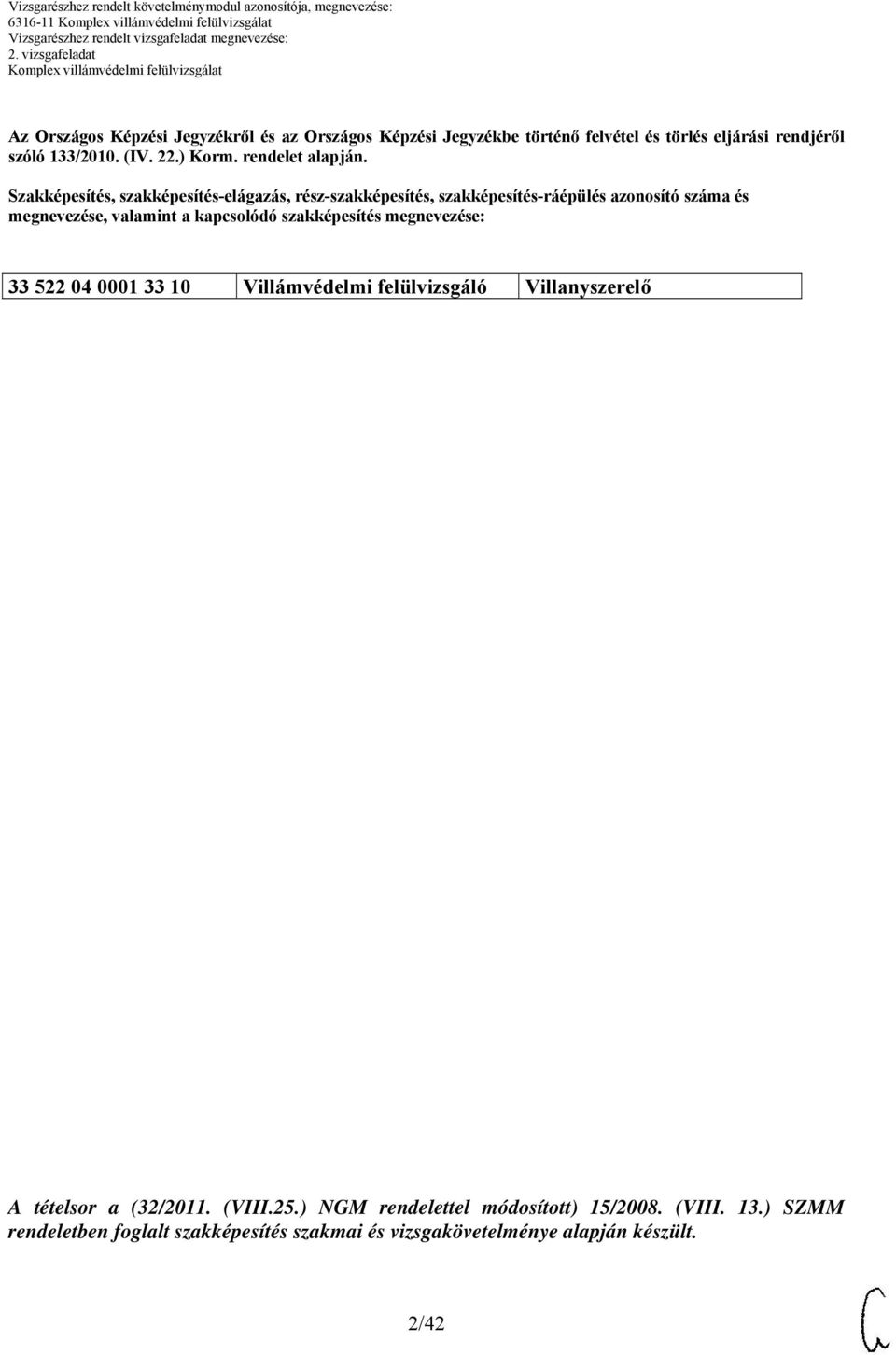

2 z Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről szóló 133/10. (IV. 22.) Korm. rendelet alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Villámvédelmi felülvizsgáló Villanyszerelő tételsor a (32/11. (VIII.25.) NGM rendelettel módosított) 15/08. (VIII. 13.) SZMM rendeletben foglalt szakképesítés szakmai és vizsgakövetelménye alapján készült. 2/42

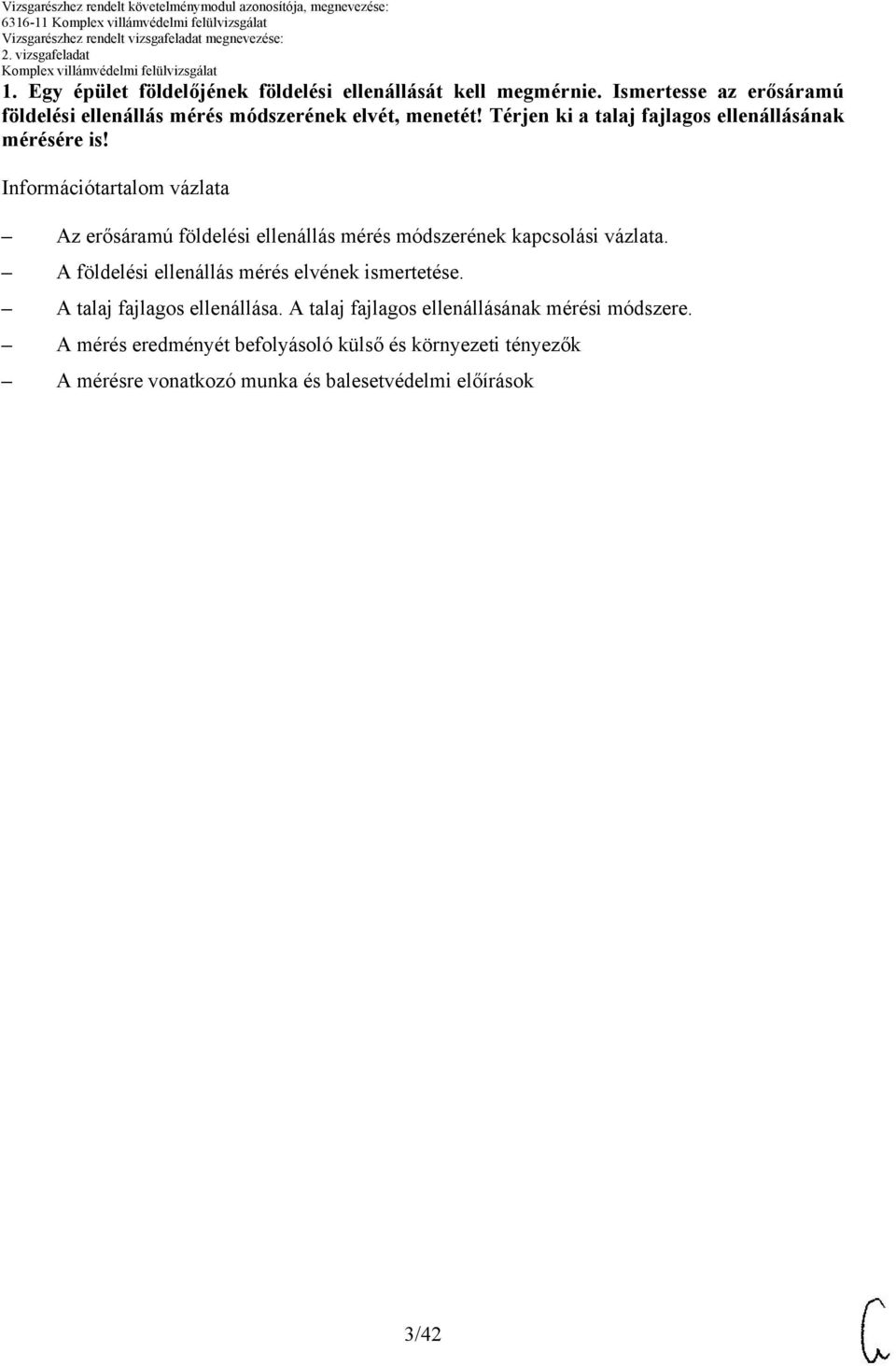

3 Egy épület földelőjének földelési ellenállását kell megmérnie. Ismertesse az erősáramú földelési ellenállás mérés módszerének elvét, menetét! Térjen ki a talaj fajlagos ellenállásának mérésére is! Információtartalom vázlata z erősáramú földelési ellenállás mérés módszerének kapcsolási vázlata. földelési ellenállás mérés elvének ismertetése. talaj fajlagos ellenállása. talaj fajlagos ellenállásának mérési módszere. mérés eredményét befolyásoló külső és környezeti tényezők mérésre vonatkozó munka és balesetvédelmi előírások 3/42

4 vizsgázó neve:... Értékelő lap 1. Egy épület földelőjének földelési ellenállását kell megmérnie. Ismertesse az erősáramú földelési ellenállás mérés módszerének elvét, menetét! Térjen ki a talaj fajlagos ellenállásának mérésére is! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért z erősáramú földelési ellenállás mérés módszerének kapcsolási vázlata. földelési ellenállás mérés elvének ismertetése. 30 Földelési ellenállás és talaj fajlagos ellenállás mérése talaj fajlagos ellenállása. talaj fajlagos ellenállásának mérési módszere. mérés eredményét befolyásoló külső és környezeti tényezők 10 feszültség alatti és feszültség közeli munkavégzés előírásai mérésre vonatkozó munka és balesetvédelmi előírások ismertetése MSZ 1585 vonatkozó részei. 10 Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 3 Műszaki rajz készítése 2 4 Műszaki dokumentáció olvasása, értelmezése 2 3 Jelképek értelmezése 2 Összesen 6 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Önállóság 1 Fogalmazó készség 1 Társas Meggyőzőkészség 1 Lényegfelismerés 1 Összesen 4 Mindösszesen dátum aláírás 4/42

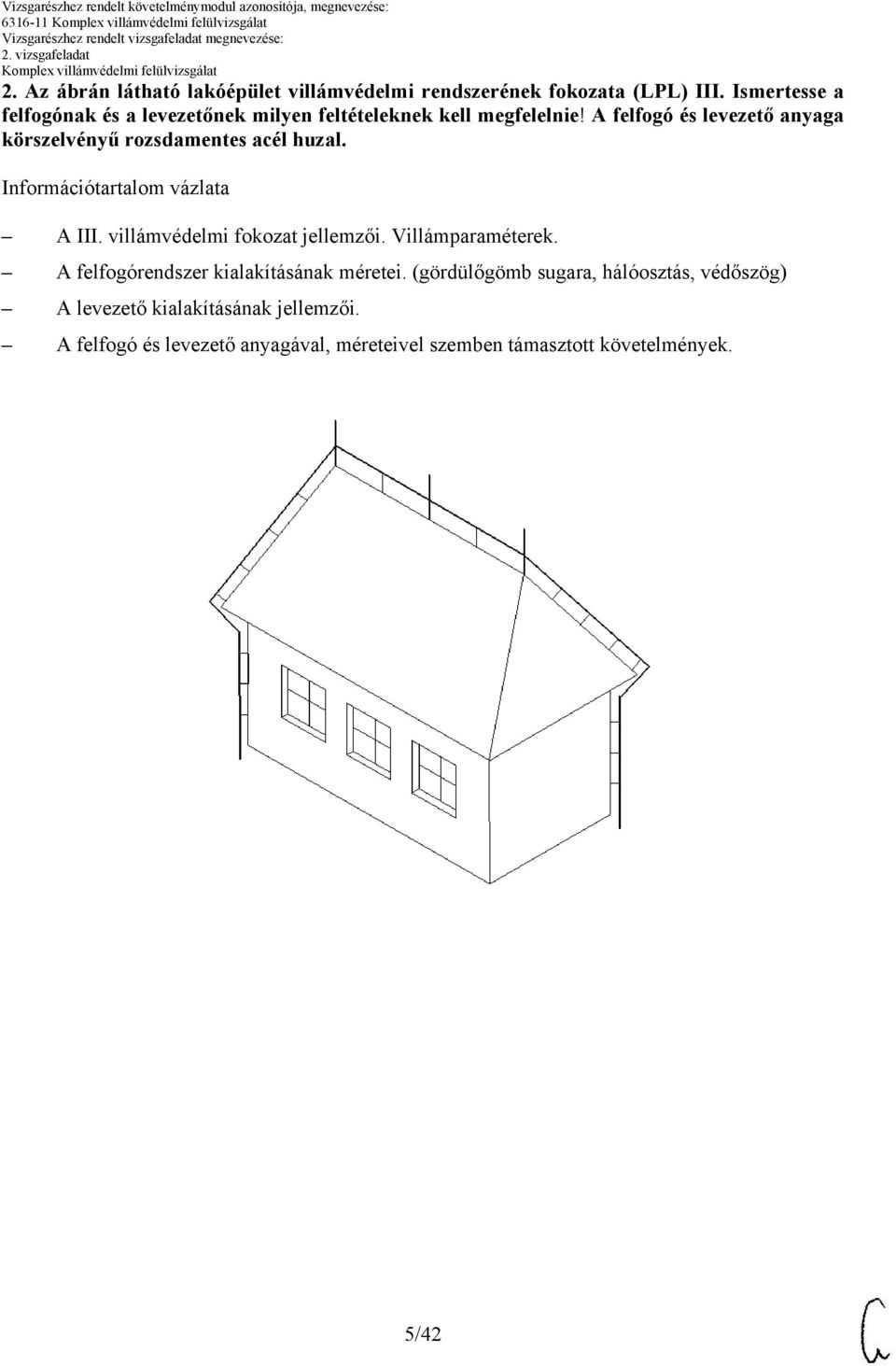

5 z ábrán látható lakóépület villámvédelmi rendszerének fokozata (LPL) III. Ismertesse a felfogónak és a levezetőnek milyen feltételeknek kell megfelelnie! felfogó és levezető anyaga körszelvényű rozsdamentes acél huzal. Információtartalom vázlata III. villámvédelmi fokozat jellemzői. Villámparaméterek. felfogórendszer kialakításának méretei. (gördülőgömb sugara, hálóosztás, védőszög) levezető kialakításának jellemzői. felfogó és levezető anyagával, méreteivel szemben támasztott követelmények. 5/42

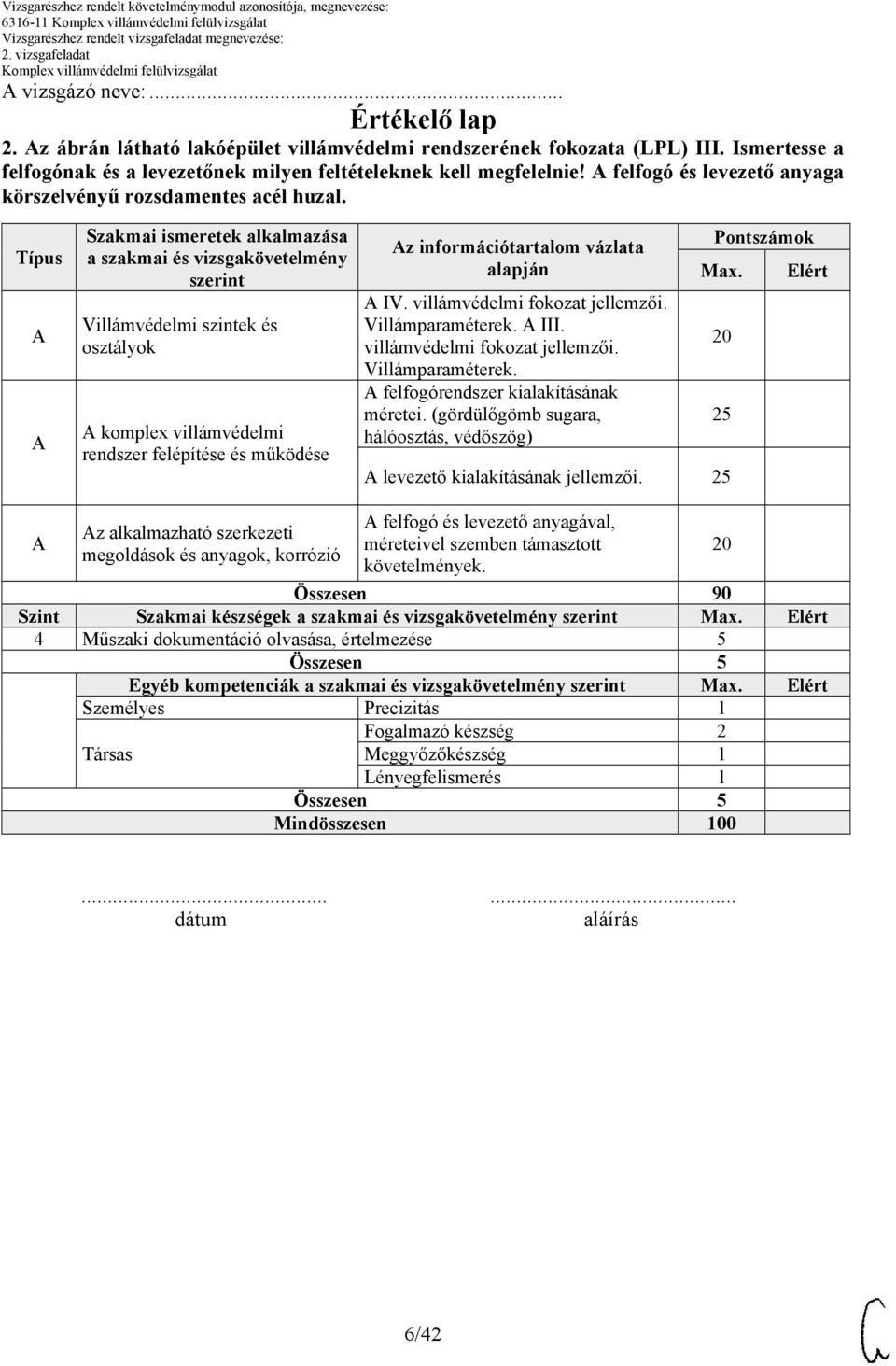

6 vizsgázó neve:... Értékelő lap 2. z ábrán látható lakóépület villámvédelmi rendszerének fokozata (LPL) III. Ismertesse a felfogónak és a levezetőnek milyen feltételeknek kell megfelelnie! felfogó és levezető anyaga körszelvényű rozsdamentes acél huzal. Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint Villámvédelmi szintek és osztályok komplex villámvédelmi rendszer felépítése és működése z információtartalom vázlata alapján IV. villámvédelmi fokozat jellemzői. Villámparaméterek. III. villámvédelmi fokozat jellemzői. Villámparaméterek. felfogórendszer kialakításának méretei. (gördülőgömb sugara, hálóosztás, védőszög) Pontszámok Max. 25 levezető kialakításának jellemzői. 25 Elért z alkalmazható szerkezeti megoldások és anyagok, korrózió felfogó és levezető anyagával, méreteivel szemben támasztott követelmények. Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 4 Műszaki dokumentáció olvasása, értelmezése 5 Összesen 5 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Precizitás 1 Fogalmazó készség 2 Társas Meggyőzőkészség 1 Lényegfelismerés 1 Összesen 5 Mindösszesen dátum aláírás 6/42

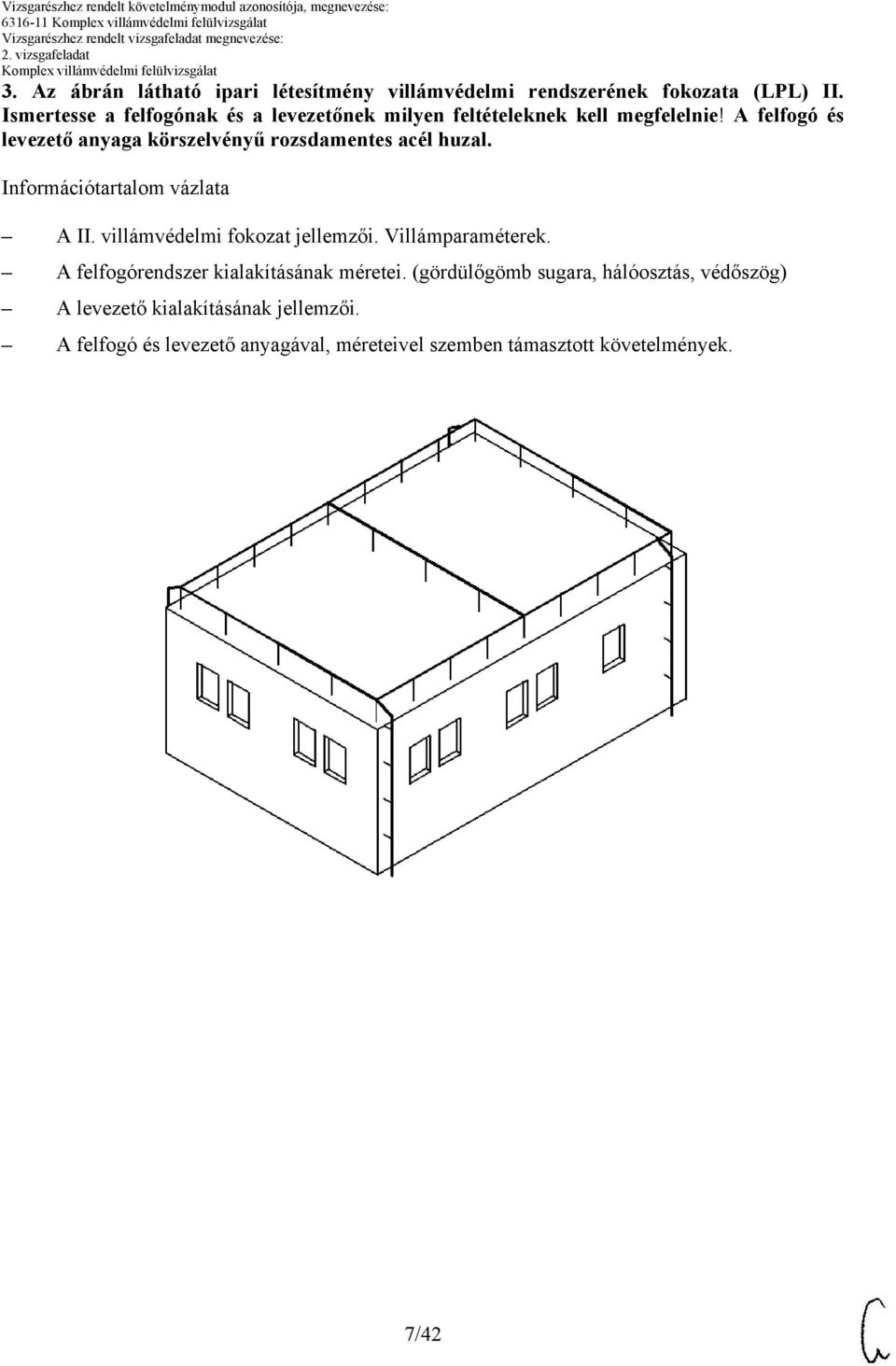

7 z ábrán látható ipari létesítmény villámvédelmi rendszerének fokozata (LPL) II. Ismertesse a felfogónak és a levezetőnek milyen feltételeknek kell megfelelnie! felfogó és levezető anyaga körszelvényű rozsdamentes acél huzal. Információtartalom vázlata II. villámvédelmi fokozat jellemzői. Villámparaméterek. felfogórendszer kialakításának méretei. (gördülőgömb sugara, hálóosztás, védőszög) levezető kialakításának jellemzői. felfogó és levezető anyagával, méreteivel szemben támasztott követelmények. 7/42

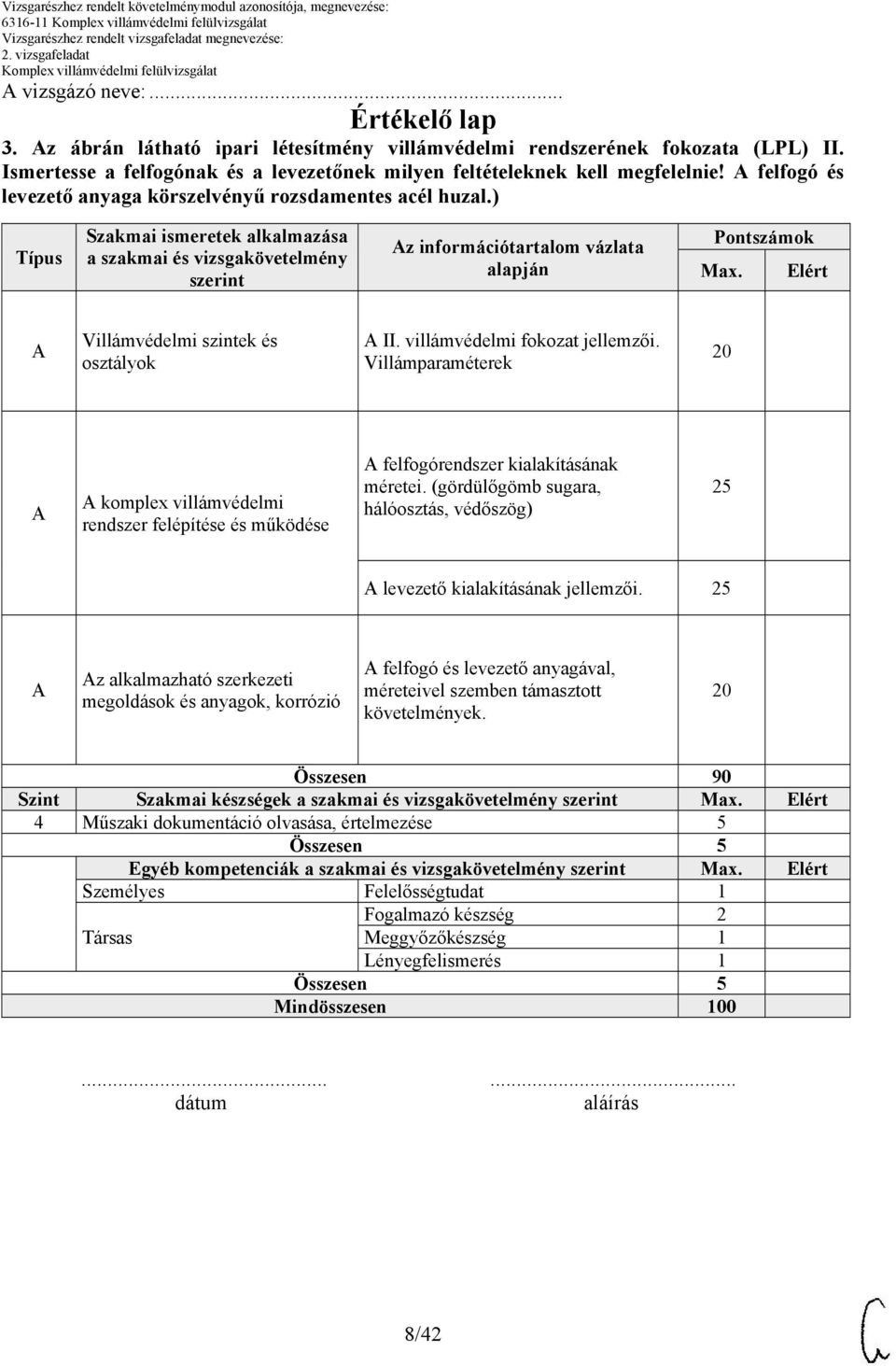

8 vizsgázó neve:... Értékelő lap 3. z ábrán látható ipari létesítmény villámvédelmi rendszerének fokozata (LPL) II. Ismertesse a felfogónak és a levezetőnek milyen feltételeknek kell megfelelnie! felfogó és levezető anyaga körszelvényű rozsdamentes acél huzal.) Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért Villámvédelmi szintek és osztályok II. villámvédelmi fokozat jellemzői. Villámparaméterek komplex villámvédelmi rendszer felépítése és működése felfogórendszer kialakításának méretei. (gördülőgömb sugara, hálóosztás, védőszög) 25 levezető kialakításának jellemzői. 25 z alkalmazható szerkezeti megoldások és anyagok, korrózió felfogó és levezető anyagával, méreteivel szemben támasztott követelmények. Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 4 Műszaki dokumentáció olvasása, értelmezése 5 Összesen 5 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Felelősségtudat 1 Fogalmazó készség 2 Társas Meggyőzőkészség 1 Lényegfelismerés 1 Összesen 5 Mindösszesen dátum aláírás 8/42

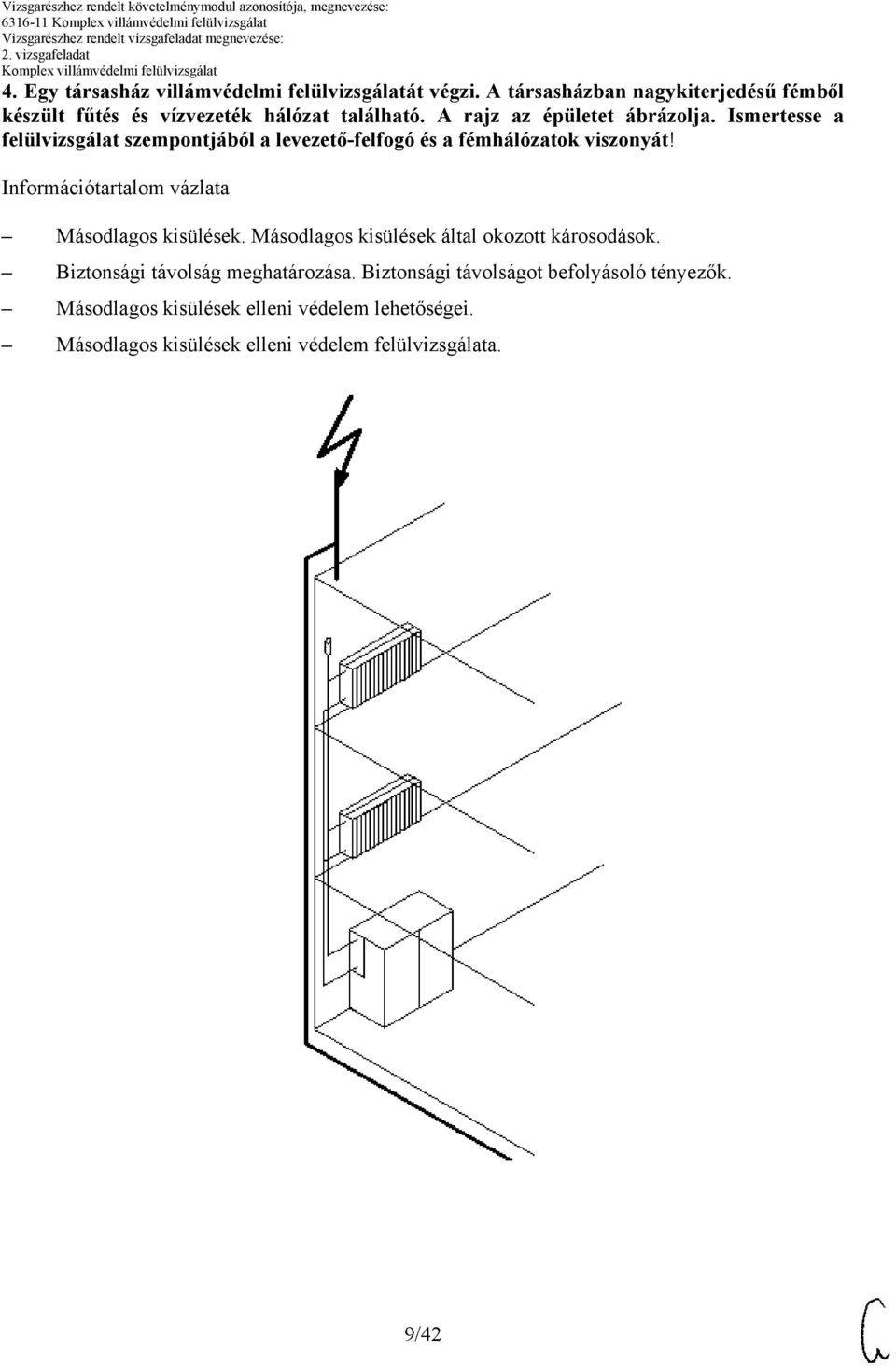

9 Egy társasház villámvédelmi felülvizsgálatát végzi. társasházban nagykiterjedésű fémből készült fűtés és vízvezeték hálózat található. rajz az épületet ábrázolja. Ismertesse a felülvizsgálat szempontjából a levezető-felfogó és a fémhálózatok viszonyát! Információtartalom vázlata Másodlagos kisülések. Másodlagos kisülések által okozott károsodások. Biztonsági távolság meghatározása. Biztonsági távolságot befolyásoló tényezők. Másodlagos kisülések elleni védelem lehetőségei. Másodlagos kisülések elleni védelem felülvizsgálata. 9/42

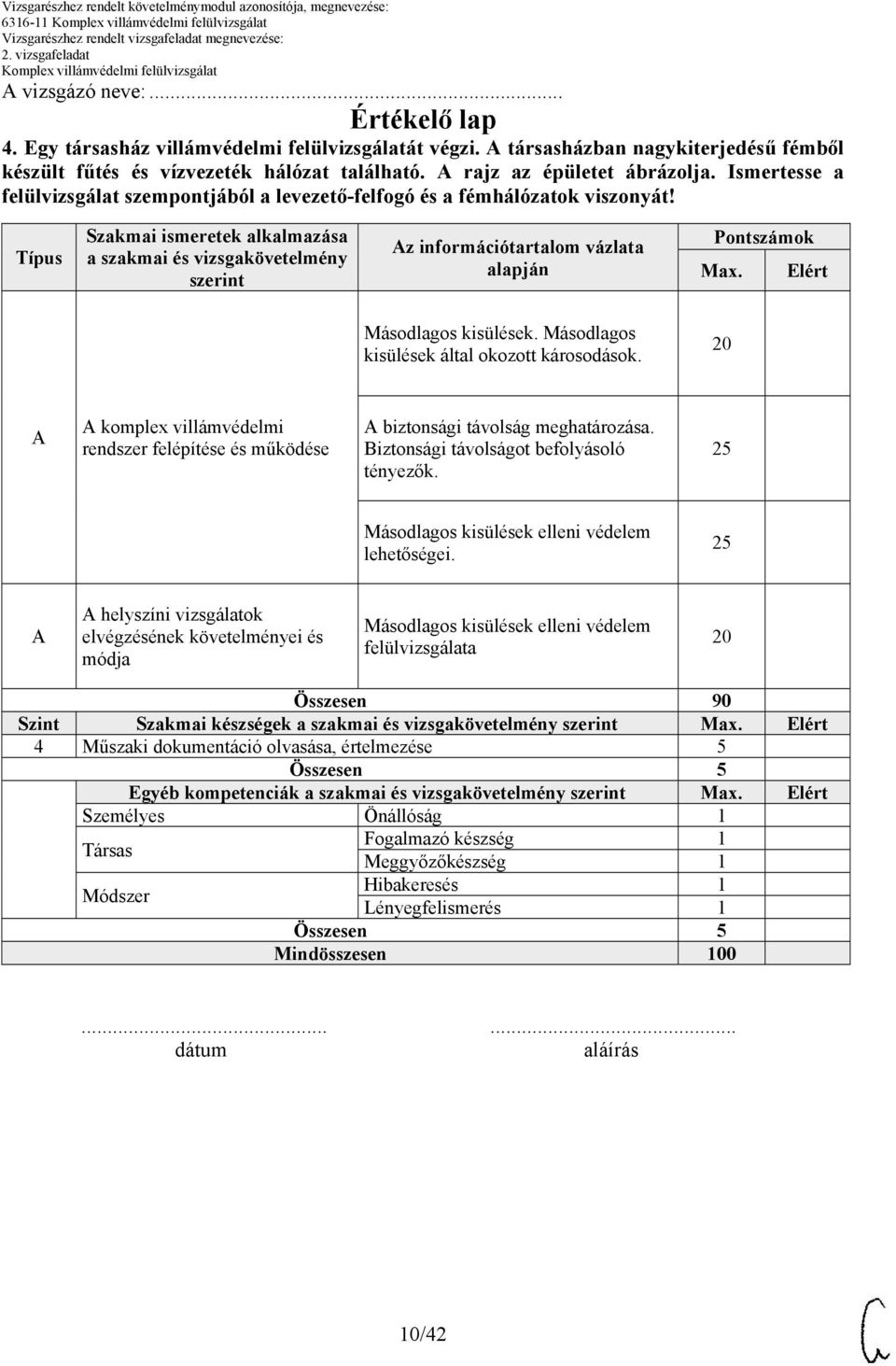

10 vizsgázó neve:... Értékelő lap 4. Egy társasház villámvédelmi felülvizsgálatát végzi. társasházban nagykiterjedésű fémből készült fűtés és vízvezeték hálózat található. rajz az épületet ábrázolja. Ismertesse a felülvizsgálat szempontjából a levezető-felfogó és a fémhálózatok viszonyát! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért Másodlagos kisülések. Másodlagos kisülések által okozott károsodások. komplex villámvédelmi rendszer felépítése és működése biztonsági távolság meghatározása. Biztonsági távolságot befolyásoló tényezők. 25 Másodlagos kisülések elleni védelem lehetőségei. 25 helyszíni vizsgálatok elvégzésének követelményei és módja Másodlagos kisülések elleni védelem felülvizsgálata Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 4 Műszaki dokumentáció olvasása, értelmezése 5 Összesen 5 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Önállóság 1 Társas Fogalmazó készség 1 Meggyőzőkészség 1 Módszer Hibakeresés 1 Lényegfelismerés 1 Összesen 5 Mindösszesen dátum aláírás 10/42

11 Egy szarvasmarha istálló erősáramú hálózatokat is tartalmaz. Ismertesse vázlatosan a mezőgazdasági létesítmény villámvédelmi kockázat elemzésének elemeit! Információtartalom vázlata károsodás forrása (S) károsodás típusa (D) veszteség típusa (L) Kockázat és kockázati összetevők, kockázati összetevőket befolyásoló tényezők 11/42

12 vizsgázó neve:... Értékelő lap 5. Egy szarvasmarha istálló erősáramú hálózatokat is tartalmaz. Ismertesse vázlatosan a mezőgazdasági létesítmény villámvédelmi kockázat elemzésének elemeit! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért károsodás forrása (S) 25 B villámvédelmi kockázatok fajtái és csoportosításuk károsodás típusa (D) 25 veszteség típusa (L) B villámvédelmi kockázatok számítása és kezelése Kockázat és kockázati összetevők, kockázati összetevőket befolyásoló tényezők. Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 3 Jelképek értelmezése 3 Összesen 3 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Precizitás 2 Társas Fogalmazó készség 2 Módszer Értékelés 2 Lényegfelismerés 1 Összesen 7 Mindösszesen dátum aláírás 12/42

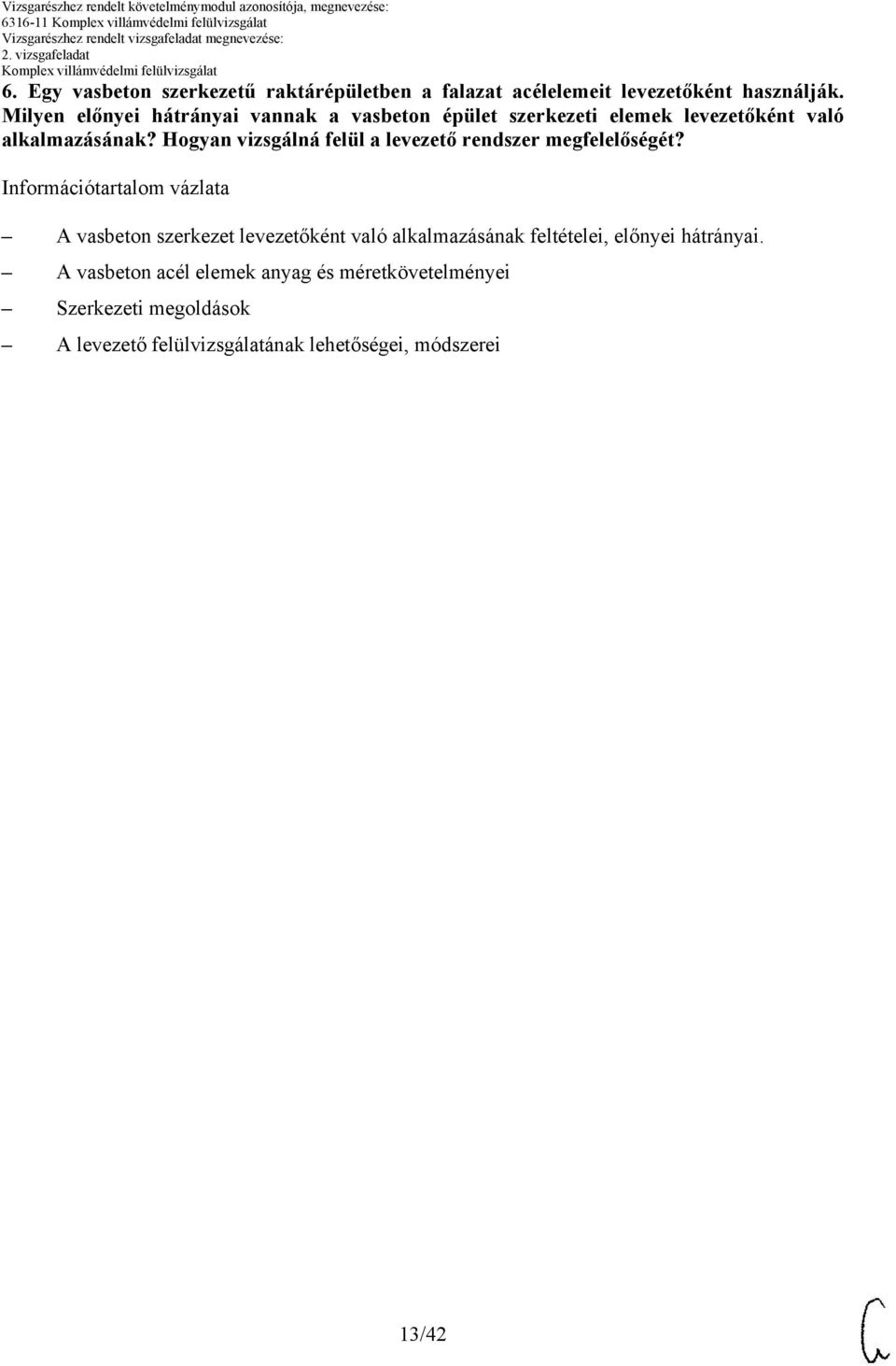

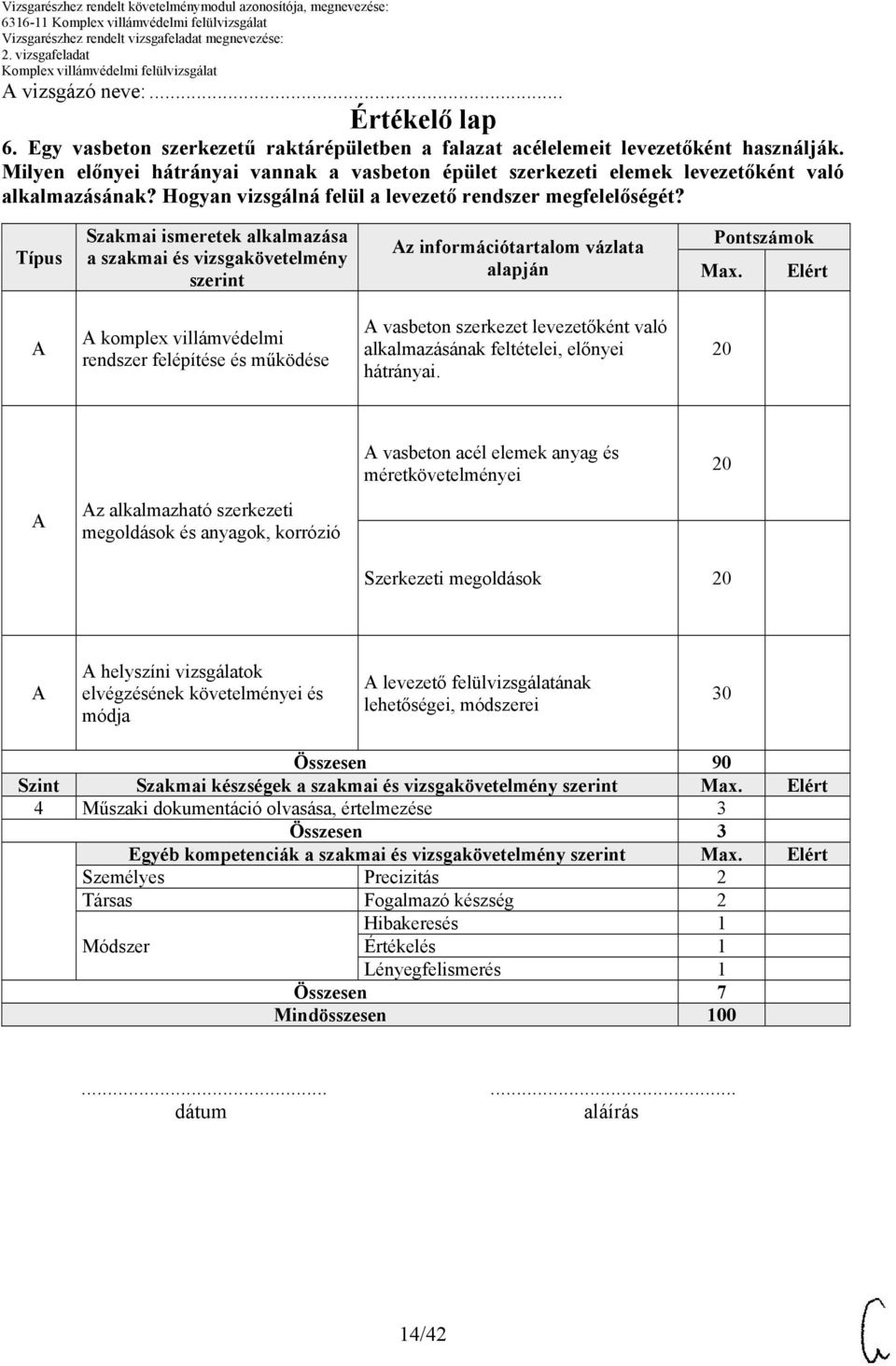

13 Egy vasbeton szerkezetű raktárépületben a falazat acélelemeit levezetőként használják. Milyen előnyei hátrányai vannak a vasbeton épület szerkezeti elemek levezetőként való alkalmazásának? Hogyan vizsgálná felül a levezető rendszer megfelelőségét? Információtartalom vázlata vasbeton szerkezet levezetőként való alkalmazásának feltételei, előnyei hátrányai. vasbeton acél elemek anyag és méretkövetelményei Szerkezeti megoldások levezető felülvizsgálatának lehetőségei, módszerei 13/42

14 vizsgázó neve:... Értékelő lap 6. Egy vasbeton szerkezetű raktárépületben a falazat acélelemeit levezetőként használják. Milyen előnyei hátrányai vannak a vasbeton épület szerkezeti elemek levezetőként való alkalmazásának? Hogyan vizsgálná felül a levezető rendszer megfelelőségét? Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért komplex villámvédelmi rendszer felépítése és működése vasbeton szerkezet levezetőként való alkalmazásának feltételei, előnyei hátrányai. vasbeton acél elemek anyag és méretkövetelményei z alkalmazható szerkezeti megoldások és anyagok, korrózió Szerkezeti megoldások helyszíni vizsgálatok elvégzésének követelményei és módja levezető felülvizsgálatának lehetőségei, módszerei 30 Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 4 Műszaki dokumentáció olvasása, értelmezése 3 Összesen 3 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Precizitás 2 Társas Fogalmazó készség 2 Hibakeresés 1 Módszer Értékelés 1 Lényegfelismerés 1 Összesen 7 Mindösszesen dátum aláírás 14/42

15 z alábbi ábrán látható épület cserépfedésű. felfogó vezető az épület nyeregtetős gerincén fut végig. levezető az ereszcsatorna mentén halad. z épület villámvédelmi rendszerének fokozata (LPL) IV. Ismertesse a felfogóval és levezetőre vonatkozó főbb előírásokat! Információtartalom vázlata IV villámvédelmi fokozathoz tartozó villámparaméterek. IV villámvédelmi fokozathoz tartozó felfogó és levezető méretezése. (gördülő gömb, védőszög) külső villámvédelmi rendszer és az épület szerkezeti részek összekötésének feltételei. felfogó és levezető méret és anyag követelményei. Kötőelemekkel szemben támasztott követelmények. 15/42

16 vizsgázó neve:... Értékelő lap 7. z alábbi ábrán látható épület cserépfedésű. felfogó vezető az épület nyeregtetős gerincén fut végig. levezető az ereszcsatorna mentén halad. z épület villámvédelmi rendszerének fokozata (LPL) IV. Ismertesse a felfogóval és levezetőre vonatkozó főbb előírásokat! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint Villámvédelmi szintek és osztályok komplex villámvédelmi rendszer felépítése és működése z alkalmazható szerkezeti megoldások és anyagok, korrózió z információtartalom vázlata alapján IV villámvédelmi fokozathoz tartozó villámparaméterek. IV villámvédelmi fokozathoz tartozó felfogó és levezető méretezése. (gördülő gömb, védőszög) külső villámvédelmi rendszer és az épület szerkezeti részek összekötésének feltételei felfogó és levezető méret és anyag követelményei Kötőelemekkel szemben támasztott követelmények Pontszámok Max. Összesen Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 4 Műszaki dokumentáció olvasása, értelmezése 5 Összesen 5 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Precizitás 1 Társas Fogalmazó készség 1 Meggyőzőkészség 1 Módszer Hibakeresés 1 Lényegfelismerés 1 Összesen 5 Mindösszesen Elért dátum aláírás 16/42

17 Egy új épület villámvédelmi földelője betonalapföldelő lesz. z ön feladata az építkezésen a betonozás megkezdése előtt ellenőrizni a készülő földelő szerkezetét. földeléshez két helyen csatlakozik villámvédelmi levezető. z épület villámvédelmi rendszerének fokozata (LPL) II. Információtartalom vázlata II villámvédelmi rendszer fokozathoz tartozó villámparaméterek. betonalapföldelő jellemzői, alkalmazásának feltételei, előnyei, hátrányai betonalapföldelő kialakításának előírásai. Méretek, anyagjellemzők, kötőelemek, kötések. vizsgáló összekötő kialakításának szabályai. földelés felülvizsgálata és minősítése. 17/42

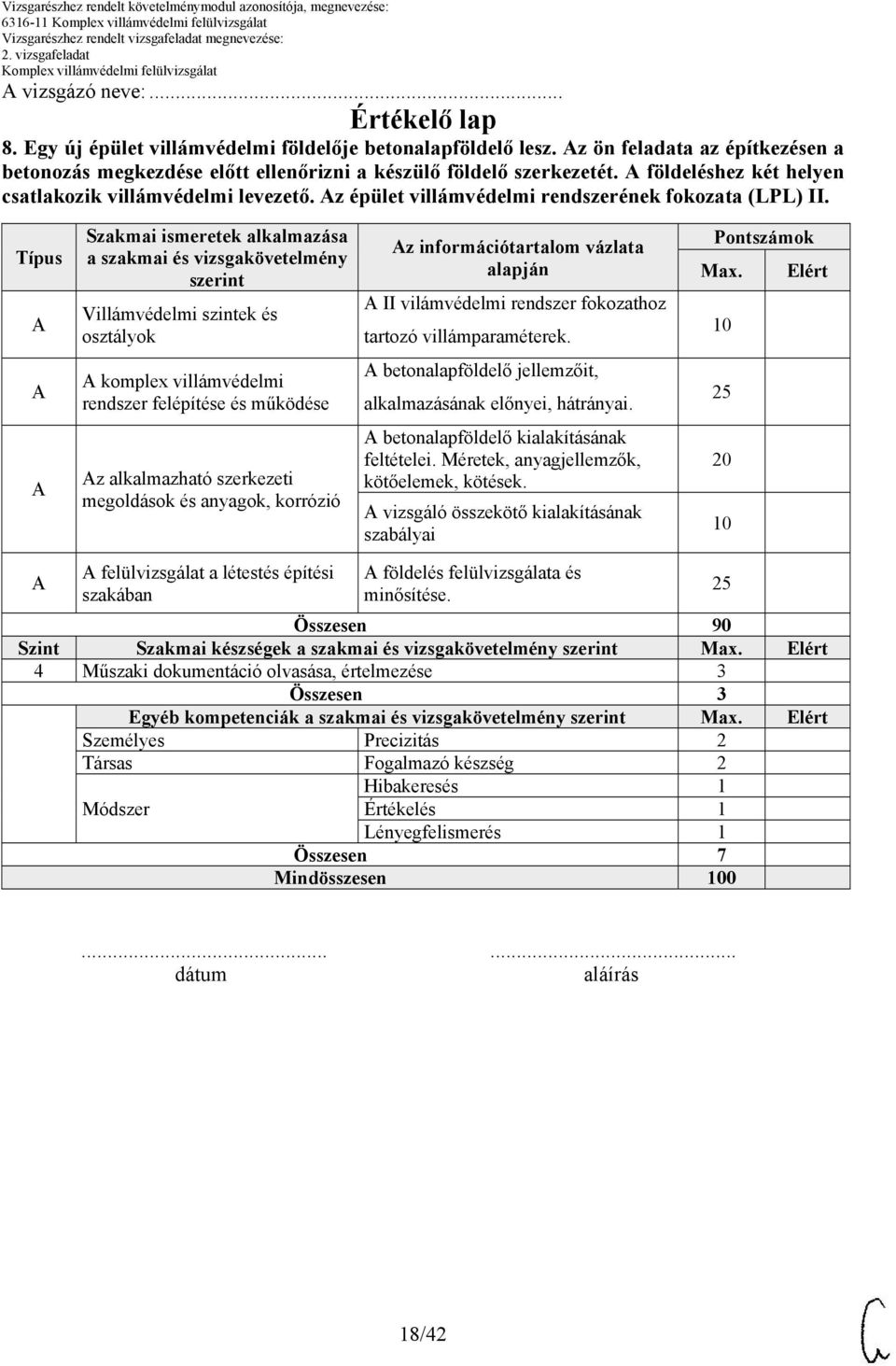

18 vizsgázó neve:... Értékelő lap 8. Egy új épület villámvédelmi földelője betonalapföldelő lesz. z ön feladata az építkezésen a betonozás megkezdése előtt ellenőrizni a készülő földelő szerkezetét. földeléshez két helyen csatlakozik villámvédelmi levezető. z épület villámvédelmi rendszerének fokozata (LPL) II. Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint Villámvédelmi szintek és osztályok z információtartalom vázlata alapján II vilámvédelmi rendszer fokozathoz tartozó villámparaméterek. Pontszámok Max. Elért 10 komplex villámvédelmi rendszer felépítése és működése betonalapföldelő jellemzőit, alkalmazásának előnyei, hátrányai. 25 z alkalmazható szerkezeti megoldások és anyagok, korrózió betonalapföldelő kialakításának feltételei. Méretek, anyagjellemzők, kötőelemek, kötések. vizsgáló összekötő kialakításának szabályai 10 felülvizsgálat a létestés építési szakában földelés felülvizsgálata és minősítése. Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 4 Műszaki dokumentáció olvasása, értelmezése 3 Összesen 3 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Precizitás 2 Társas Fogalmazó készség 2 Hibakeresés 1 Módszer Értékelés 1 Lényegfelismerés 1 Összesen 7 Mindösszesen dátum aláírás 18/42

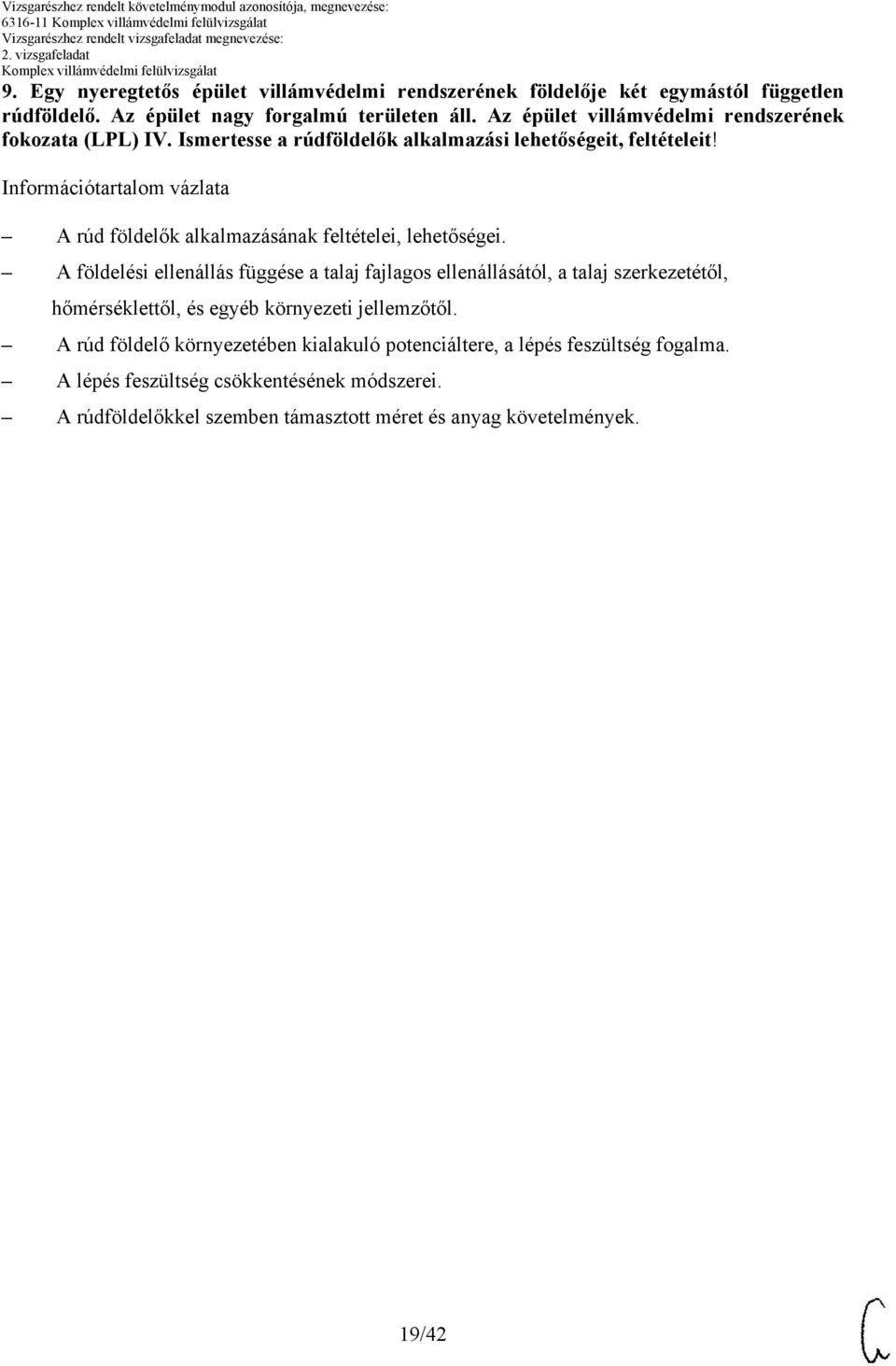

19 Egy nyeregtetős épület villámvédelmi rendszerének földelője két egymástól független rúdföldelő. z épület nagy forgalmú területen áll. z épület villámvédelmi rendszerének fokozata (LPL) IV. Ismertesse a rúdföldelők alkalmazási lehetőségeit, feltételeit! Információtartalom vázlata rúd földelők alkalmazásának feltételei, lehetőségei. földelési ellenállás függése a talaj fajlagos ellenállásától, a talaj szerkezetétől, hőmérséklettől, és egyéb környezeti jellemzőtől. rúd földelő környezetében kialakuló potenciáltere, a lépés feszültség fogalma. lépés feszültség csökkentésének módszerei. rúdföldelőkkel szemben támasztott méret és anyag követelmények. 19/42

20 vizsgázó neve:... Értékelő lap 9. Egy nyeregtetős épület villámvédelmi rendszerének földelője két egymástól független rúdföldelő. z épület nagy forgalmú területen áll. z épület villámvédelmi rendszerének fokozata (LPL) IV. Ismertesse a rúdföldelők alkalmazási lehetőségeit, feltételeit! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért rúd földelők alkalmazásának feltételei, lehetőségei. komplex villámvédelmi rendszer felépítése és működése földelési ellenállás függése a talaj fajlagos ellenállásától, a talaj szerkezetétől, hőmérséklettől, és egyéb környezeti jellemzőtől. rúd földelő környezetében kialakuló potenciáltér, a lépés feszültség fogalma. lépés feszültség csökkentésének módszerei. 10 z alkalmazható szerkezeti megoldások és anyagok, korrózió rúdföldelőkkel szemben támasztott méret és anyag követelmények. Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 4 Műszaki rajz készítése 3 Összesen 3 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Precizitás 1 Önállóság 1 Fogalmazó készség 2 Társas Meggyőzőkészség 1 Értékelés 1 Lényegfelismerés 1 Összesen 7 Mindösszesen dátum aláírás /42

21 Önnek egy C tűzveszélyességi osztályba sorolt raktár épület villámvédelmi felülvizsgálatát kell elvégeznie. Ismertesse a hatályos villámvédelmi szabvány szerkezetét, főbb részeit. Beszéljen a hatályos villámvédelmi szabvány és a hatályos OTSZ kapcsolatáról, a villámvédelmi felülvizsgálat gyakoriságáról! Információtartalom vázlata C tűzveszélyességi osztály főbb jellemzői. hatályos OTSZ villámvédelmi felülvizsgálatra vonatkozó részei felülvizsgálatra vonatkozó jogszabályok. felülvizsgáló magatartására vonatkozó jogszabályok. hatályos villámvédelmi szabvány hatálya, szerkezete, főbb részei. felülvizsgálatra vonatkozó szabványok. 21/42

22 vizsgázó neve:... Értékelő lap 10. Önnek egy C tűzveszélyességi osztályba sorolt raktár épület villámvédelmi felülvizsgálatát kell elvégeznie. Ismertesse a hatályos villámvédelmi szabvány szerkezetét, főbb részeit. Beszéljen a hatályos villámvédelmi szabvány és a hatályos OTSZ kapcsolatáról, a villámvédelmi felülvizsgálat gyakoriságáról! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért C tűzveszélyességi osztály főbb jellemzői. szakterületet érintő hatályos jogszabályok hatályos OTSZ villámvédelmi felülvizsgálatra vonatkozó részei felülvizsgálatra vonatkozó jogszabályok. felülvizsgáló magatartására vonatkozó jogszabályok szakterület érvényes és visszavont szabványai. hatályos villámvédelmi szabvány hatálya, szerkezete, főbb részei. felülvizsgálatra vonatkozó szabványok. Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 4 Műszaki dokumentáció olvasása, értelmezése 5 Összesen 5 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Önállóság 1 Társas Fogalmazó készség 1 Meggyőzőkészség 1 Módszer Hibakeresés 1 Lényegfelismerés 1 Összesen 5 Mindösszesen dátum aláírás 22/42

23 Egy háromszintes 15x25 alapterületű irodaépület villámvédelmi felülvizsgálatát végzi. felülvizsgálat során az ön rendelkezésére áll a villámvédelmi terv dokumentáció. Ismertesse a villámvédelmi felülvizsgálati dokumentáció felépítését, részeit! Információtartalom vázlata villámvédelmi tervdokumentációk tartalma. felülvizsgálatra vonatkozó jogszabályok és szabványok. felülvizsgálati dokumentáció (minősítő irat) tartalmi és formai követelményei. 23/42

24 vizsgázó neve:... Értékelő lap 11. Egy háromszintes 15x25 alapterületű irodaépület villámvédelmi felülvizsgálatát végzi. felülvizsgálat során az ön rendelkezésére áll a villámvédelmi terv dokumentáció. Ismertesse a villámvédelmi felülvizsgálati dokumentáció felépítését, részeit! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint villámvédelmi tervdokumentáció minimális tartalma szakterület érvényes és visszavont szabványai szakterületet érintő hatályos jogszabályok z információtartalom vázlata alapján villámvédelmi tervdokumentációk tartalma. felülvizsgálatra vonatkozó jogszabályok és szabványok. Pontszámok Max. Elért Felülvizsgálói jelentés elkészítése Minősítő irat tartalmi és formai követelményei felülvizsgálati dokumentáció (minősítő irat) tartalmi és formai követelményei. 30 Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 4 Műszaki dokumentáció olvasása, értelmezése 3 Összesen 3 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Precizitás 2 Társas Fogalmazó készség 1 Meggyőzőkészség 1 Módszer Értékelés 1 Lényegfelismerés 2 Összesen 7 Mindösszesen dátum aláírás 24/42

25 Egy iskola villámvédelmi felülvizsgálatát kell elvégeznie. z épület EPH rendszerére különböző fém hálózatok és fémszerkezetek csatlakoznak. z épületben gyengeáramú hálózatok (számítógépes hálózat, telefon, televízió hálózat, hangosítási rendszer) is találhatóak. Beszéljen a villámvédelmi potenciálkiegyenlítés fontosságáról, kialakításának szabályairól, felülvizsgálatáról! Információtartalom vázlata Villámvédelmi potenciál kiegyenlítés szerepe. Potenciálkiegyenlítés lehetőségei, főbb topológiák vázlata. Potenciálkiegyenlítés eszközei, méretek, anyagok. Villámvédelmi potenciálkiegyenlítés felülvizsgálata. 25/42

26 vizsgázó neve:... Értékelő lap 12. Egy iskola villámvédelmi felülvizsgálatát kell elvégeznie. z épület EPH rendszerére különböző fém hálózatok és fémszerkezetek csatlakoznak. z épületben gyengeáramú hálózatok (számítógépes hálózat, telefon, televízió hálózat, hangosítási rendszer) is találhatóak. Beszéljen a villámvédelmi potenciálkiegyenlítés fontosságáról, kialakításának szabályairól, felülvizsgálatáról! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért Villámvédelmi potenciál kiegyenlítés szerepe. komplex villámvédelmi rendszer felépítése és működése Potenciálkiegyenlítés lehetőségei, főbb topológiák vázlata. 25 Potenciálkiegyenlítés eszközei, méretek, anyagok helyszíni vizsgálatok elvégzésének követelményei és módja Villámvédelmi potenciálkiegyenlítés felülvizsgálata. Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 3 Műszaki rajz készítése 5 Összesen 5 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Precizitás 1 Társas Fogalmazó készség 1 Hibakeresés 1 Módszer Értékelés 1 Lényegfelismerés 1 Összesen 5 Mindösszesen dátum aláírás 26/42

27 z alábbi rajz alapján ismertesse a elektromágneses villámimpulzus LEMP elleni védelmi rendszer, az LMPS részeit, megvalósításának lehetőségeit! Információtartalom vázlata z elektromágnese villámimpulzus LEMP hatása az elektromos és elektronikus rendszerekre. Villámvédelmi zónák LPZ jellemzői. LEMP elleni védelmi rendszer LMPS alapvető összetevői, hatása a LEMP káros hatásainak csökkentésére. LMPS kialakítására, felülvizsgálatára vonatkozó szabványok, jogszabályok. LMPS felülvizsgálata. 27/42

28 vizsgázó neve:... Értékelő lap 13. z alábbi rajz alapján ismertesse a elektromágneses villámimpulzus LEMP elleni védelmi rendszer LMPS részeit, megvalósításának lehetőségeit! Típus B Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint villámcsapás káros hatásai z információtartalom vázlata alapján z elektromágnese villámimpulzus LEMP hatása az elektromos és elektronikus rendszerekre. Pontszámok Max. Elért 15 villám elektromágneses impulzusa elleni védelmi rendszer felépítése és működése szakterület érvényes és visszavont szabványai Villámvédelmi zónák LPZ jellemzői. LEMP elleni védelmi rendszer LMPS alapvető összetevői, hatása a LEMP káros hatásainak csökkentésére. 30 helyszíni vizsgálatok elvégzésének követelményei és módja LMPS kialakítására, felülvizsgálatára vonatkozó szabványok, jogszabályok. LMPS felülvizsgálata. 25 Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 4 Műszaki dokumentáció olvasása, értelmezése 3 3 Jelképek értelmezése 2 Összesen 5 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Precizitás 1 Társas Fogalmazó készség 1 Meggyőzőkészség 1 Módszer Értékelés 1 Lényegfelismerés 1 Összesen 5 Mindösszesen dátum aláírás 28/42

29 z ön feladata egy frissen üzembe helyezett szennyvíztisztító telep felülvizsgálata. villámvédelmi tervben az erősáramú és irányítástechnikai vezetékek mind árnyékoltak, de a kivitelezés során némelyik nem árnyékolt kivitelű lett és a kijelölt nyomvonaltól is több helyen eltértek. Ismertesse a vezetékek árnyékolásának, a nyomvonal vezetésének, az árnyékolások potenciál kiegyenlítő összekötésének szerepét, a villám elektromágneses impulzusa elleni védelem szempontjából. Készítsen magyarázó vázlatot is. Információtartalom vázlata villámvédelmi terv tartalma, szerepe. z elektromágneses villámimpulzus hatása vezeték rendszerekre. Magyarázó vázlat az elektromágneses villámimpulzus elleni védelem működésének bemutatására vezetékek, vezeték rendszerek esetén.(árnyékolás, nyomvonal vezetés, potenciál kiegyenlítés). z elektromágneses villámimpulzus elleni védelem gyakorlati megvalósítása.(árnyékolás, nyomvonal vezetés, potenciál kiegyenlítés) 29/42

30 vizsgázó neve:... Értékelő lap 14. z ön feladata egy frissen üzembe helyezett szennyvíztisztító telep felülvizsgálata. villámvédelmi tervben az erősáramú és irányítástechnikai vezetékek mind árnyékoltak, de a kivitelezés során némelyik nem árnyékolt kivitelű lett és a kijelölt nyomvonaltól is több helyen eltértek. Ismertesse a vezetékek árnyékolásának, a nyomvonal vezetésének, az árnyékolások potenciál kiegyenlítő összekötésének szerepét, a villám elektromágneses impulzusa elleni védelem szempontjából. Készítsen magyarázó vázlatot is. Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint villámvédelmi tervdokumentáció minimális tartalma villám elektromágneses impulzusa elleni védelmi rendszer felépítése és működése z információtartalom vázlata alapján villámvédelmi terv tartalma, szerepe 15 z elektromágneses villámimpulzus hatása vezeték rendszerekre. Magyarázó vázlat az elektromágneses villámimpulzus elleni védelem működésének bemutatására vezetékek, vezeték rendszerek esetén.(árnyékolás, nyomvonalvezetés, potenciál kiegyenlítés). z elektromágneses villámimpulzus elleni védelem gyakorlati megvalósítása.(árnyékolás, nyomvonalvezetés, potenciál kiegyenlítés) Pontszámok Max Elért Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 3 Műszaki rajz készítése 5 Összesen 5 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Társas Precizitás 1 Önállóság 1 Fogalmazó készség 1 Meggyőzőkészség 1 Módszer Lényegfelismerés 1 Összesen 5 Mindösszesen dátum aláírás 30/42

31 z alábbi vázlaton egy több fokozatú túlfeszültség-védelmi rendszer vázlata látható. Elemezze az ábrán látható túlfeszültség védelmi rendszert! Ismertesse a túlfeszültség-védelmi eszközök jellemzőit, telepítésének főbb szabályait! Információtartalom vázlata túlfeszültségek forrásai az elektromos rendszerekben LEMP túlfeszültség védelem jelentősége. Koordinált túlfeszültség-védelem jellemzői felépítése. túlfeszültség-védelmi eszközök jellemzői túlfeszültség-védelmi eszközök alkalmazási, telepítési feltételei, szabályai. 31/42

32 vizsgázó neve:... Értékelő lap 15. z alábbi vázlaton egy több fokozatú túlfeszültség-védelmi rendszer vázlata látható. Elemezze az ábrán látható túlfeszültség védelmi rendszert! Ismertesse a túlfeszültség-védelmi eszközök jellemzőit, telepítésének főbb szabályait! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért túlfeszültségek forrásai az elektromos rendszerekben LEMP B villámcsapás káros hatásai túlfeszültség védelem jelentősége. 10 Koordinált túlfeszültség-védelem jellemzői felépítése. 10 villám elektromágneses impulzusa elleni védelmi rendszer felépítése és működése túlfeszültség-védelmi eszközök jellemzői túlfeszültség-védelmi eszközök alkalmazási, telepítési feltételei, szabályai 30 Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 4 Műszaki dokumentáció olvasása, értelmezése 3 3 Jelképek értelmezése 3 Összesen 6 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Precizitás 1 Társas Fogalmazó készség 1 Módszer Értékelés 1 Lényegfelismerés 1 Összesen 4 Mindösszesen dátum aláírás 32/42

33 Egy Balaton parti hétvégi háznál tulajdonosváltás történt. z új tulajdonos szeretné az épületet falusi túrizmus céljára használni. z ön feladata a ház villámvédelmi felülvizsgálata. z épület nem rendelkezik semmilyen villám védelemmel. Ismertesse miért fontos a villámvédelem! Beszéljen a villámok, villámkisülések jellemzőiről! Információtartalom vázlata villámok keletkezése. Villám típusok. Villám gyakoriság. villámcsapás veszélyét növelő vagy csökkentő hatások. Villámok közvetlen hatásai. Villámok főbb jellemzői, villám paraméterek. Villám védelmi szint (LPL) és villámvédelmi fokozat értelmezése. 33/42

34 vizsgázó neve:... Értékelő lap 16. Egy Balaton parti hétvégi háznál tulajdonosváltás történt. tulajdonos szeretné az épületet falusi túrizmus céljára használni. z ön feladata a ház villámvédelmi felülvizsgálata. z épület nem rendelkezik semmilyen villám védelemmel. Ismertesse miért fontos a villámvédelem! Beszéljen a villámok, villámkisülések jellemzőiről! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért B villám kialakulása és fizikai tulajdonságai villámok keletkezése. Villám típusok 10 Villám gyakoriság. villámcsapás veszélyét növelő vagy csökkentő hatások. B villámcsapás káros hatásai Villámok közvetlen hatásai. B Villám paraméterek szerepe a védelmi rendszer méretezésénél Villámok főbb jellemzői, villám paraméterek. Villám védelmi szint (LPL) és villámvédelmi fokozat értelmezése Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 4 Műszaki dokumentáció olvasása, értelmezése 4 Összesen 4 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Önállóság 1 Társas Fogalmazó készség 1 Meggyőzőkészség 1 Hibakeresés 1 Módszer Értékelés 1 Lényegfelismerés 1 Összesen 6 Mindösszesen dátum aláírás 34/42

35 Egy négyszintes iskolaépület befogadó képessége 4 fő z épület mind erős mind gyengeáramú hálózatokat tartalmaz. (világítási hálózat, felvonó, számítógépes hálózat, telefon, zárt láncú televízió hálózat, hangosítási rendszer, stb.) Ismertesse vázlatosan villámvédelem kockázat elemzés elemeit! Információtartalom vázlata károsodás forrását (S) károsodás típusát (D) veszteség típusát (L) Kockázat és kockázati összetevők, kockázati összetevőket befolyásoló tényezők 35/42

36 vizsgázó neve:... Értékelő lap 17. Egy négyszintes iskolaépület befogadó képessége 4 fő z épület mind erős mind gyengeáramú hálózatokat tartalmaz. (világítási hálózat, felvonó, számítógépes hálózat, telefon, zárt láncú televízió hálózat, hangosítási rendszer, stb.) Ismertesse vázlatosan villámvédelem kockázat elemzés elemeit! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért B villámvédelmi kockázatok fajtái és csoportosításuk károsodás forrása (S) 25 károsodás típusa (D) 25 veszteség típusa (L) B villámvédelmi kockázatok számítása és kezelése Kockázat és kockázati összetevők, kockázati összetevőket befolyásoló tényezők Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 3 Jelképek értelmezése 3 Összesen 3 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Precizitás 2 Társas Fogalmazó készség 2 Módszer Értékelés 2 Lényegfelismerés 1 Összesen 7 Mindösszesen dátum aláírás 36/42

37 Egy iroda épület villámvédelmi felülvizsgálatát kell elvégeznie. z épület tetején különböző villamos és gépészeti berendezések találhatóak. Ismertesse, mi alapján dönti el, hogy a berendezések összeköthetőek a villámvédelmi rendszerrel illetve, hogy alkalmazhatóke természetes felfogónak! Információtartalom vázlata Természetes felfogók alkalmazásának feltételei. Természetes felfogók méret és anyag követelményei. Villámvédelmi potenciál kiegyenlítés. Potenciál kiegyenlítő vezetők méret és anyag követelményei. 37/42

38 vizsgázó neve:... Értékelő lap 18. Egy iroda épület villámvédelmi felülvizsgálatát kell elvégeznie. z épület tetején különböző villamos és gépészeti berendezések találhatóak. Ismertesse, mi alapján dönti el, hogy a berendezések összeköthetőek a villámvédelmi rendszerrel illetve, hogy alkalmazhatóke természetes felfogónak! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint komplex villámvédelmi rendszer felépítése és működése z alkalmazható szerkezeti megoldások és anyagok, korrózió komplex villámvédelmi rendszer felépítése és működése z alkalmazható szerkezeti megoldások és anyagok, korrózió z információtartalom vázlata alapján Természetes felfogók alkalmazásának feltételei. Természetes felfogók méret és anyag követelményei. Pontszámok Max. 25 Villámvédelmi potenciál kiegyenlítés Potenciál kiegyenlítő vezetők méret és anyag követelményei 25 Elért Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 4 Műszaki dokumentáció olvasása, értelmezése 5 Összesen 5 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Precizitás 1 Társas Fogalmazó készség 1 Módszer Hibakeresés 2 Lényegfelismerés 1 Összesen 5 Mindösszesen dátum aláírás 38/42

39 z alábbi rajzon egy épületrész acél szerkezetének vázlata látható. rajz alapján ismertesse az elektromágneses villámimpulzus LEMP elleni védelmi rendszer LMPS részeit, megvalósításának lehetőségeit, különös tekintettel a mágneses árnyékolásra! Ismertesse a mágneses árnyékolás felülvizsgálatát! Információtartalom vázlata z elektromágnese villámimpulzus LEMP hatása az elektromos és elektronikus rendszerekre. villámvédelmi zónák LPZ jellemzői. LEMP elleni védelmi rendszer LMPS alapvető összetevői, a mágneses árnyékolás megvalósításának főbb előírásai. Rácsosztás, rács anyaga, kötőelemek. LMPS kialakítására, felülvizsgálatára vonatkozó szabványok, jogszabályok. mágnese árnyékolás felülvizsgálata. 39/42

40 vizsgázó neve:... Értékelő lap 19. z alábbi rajzon egy épületrész acél szerkezetének vázlata látható. rajz alapján ismertesse az elektromágneses villámimpulzus LEMP elleni védelmi rendszer LMPS részeit, megvalósításának lehetőségeit, különös tekintettel a mágneses árnyékolásra! Ismertesse a mágneses árnyékolás felülvizsgálatát! Típus B Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint villámcsapás káros hatásai z információtartalom vázlata alapján z elektromágnese villámimpulzus LEMP hatása az elektromos és elektronikus rendszerekre Pontszámok Max. Elért 15 villám elektromágneses impulzusa elleni védelmi rendszer felépítése és működése helyszíni vizsgálatok elvégzésének követelményei és módja szakterület érvényes és visszavont szabványai villámvédelmi zónák LPZ jellemzői 15 LEMP elleni védelmi rendszer LMPS alapvető összetevői, a mágneses árnyékolás megvalósításának főbb előírásai. Rácsosztás, rács anyaga, kötőelemek. LMPS kialakítására, felülvizsgálatára vonatkozó szabványok, jogszabályok. mágnese árnyékolás felülvizsgálata Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 4 Műszaki dokumentáció olvasása, értelmezése 5 Összesen 5 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Precizitás 1 Társas Fogalmazó készség 1 Módszer Hibakeresés 2 Lényegfelismerés 1 Összesen 5 Mindösszesen dátum aláírás 40/42

41 z ön feladata egy téglatest alakú építményt érő villámcsapások által okozott veszélyes események évenkénti átlagos számának meghatározása. Ismertesse a számítás menetét! Információtartalom vázlata gyűjtőterület meghatározása az építmény geometriája alapján szerkesztéssel, számítással. Villámsűrűség fogalma, magyarázata. környezeti és egyéb tényezők hatása. veszélyes események meghatározása, szerepe a villámvédelem tervezésének folyamatában. 41/42

42 vizsgázó neve:... Értékelő lap. z ön feladata egy téglatest alakú építményt érő villámcsapások által okozott veszélyes események évenkénti átlagos számának meghatározása. Ismertesse a számítás menetét! Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint z információtartalom vázlata alapján Pontszámok Max. Elért gyűjtőterület meghatározása az építmény geometriája alapján szerkesztéssel, számítással. B villámvédelmi kockázatok számítása és kezelése Villámsűrűség fogalma, magyarázata. környezeti és egyéb tényezők hatása. veszélyes események meghatározása, szerepe a villámvédelem tervezésének folyamatában. 30 Összesen 90 Szint Szakmai készségek a szakmai és vizsgakövetelmény szerint Max. Elért 3 Műszaki rajz készítése 3 Összesen 3 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max. Elért Személyes Precizitás 1 Önállóság 1 Társas Fogalmazó készség 1 Meggyőzőkészség 1 Hibakeresés 1 Módszer Értékelés 1 Lényegfelismerés 1 Összesen 7 Mindösszesen dátum aláírás 42/42
