1 T /1/1 A 10/007 (II. 7.) SzMM rendelettel módosított 1/006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítéselágazás, részszakképesítés, szakképesítésráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Hídépítő és fenntartó technikus Közlekedésépítő technikus Tájékoztató A vizsgázó az első lapra írja fel a nevét! Ha a vizsgafeladat kidolgozásához több lapot használ fel, a nevét valamennyi lapon fel kell tüntetnie, és a lapokat sorszámmal el kell látnia. Számológép, rajzeszközök (a vizsgázó tulajdona) TM 7110 Szilárdságtani táblázat, kivonat vagy NSZI Szilárdságtani táblázatok, hidak és szerkezetek méretezése (A vizsgát szervező intézmény biztosítja!) Értékelés Összesen: 100 pont 100% = 100 pont A VIZSGAFELADAT MEGOLDÁSÁRA JAVASOLT %OS EREDMÉNY: EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 40%. T 1/5

2 T /1/1 1. A hidak szerkezeti felépítése, jellemző méretek Összesen: 10 pont 1.1. A hidak főtartó erőtani rendszere szerint megkülönböztetünk 4 pont Gerenda Ív Álív Keret Függő hidakat Írja a felsorolás mellé, hogy függőleges hatásvonalú terhelőerők hatására milyen a támaszoknál, a lehorgonyzásoknál fellépő egyensúlyozó erők hatásvonala! 1.. Aláhúzással jelölje a mondat helyes befejező részét! pont A híd teljes megnevezéséhez meg kell adni a közlekedési vonal nevét. a híd támaszközét. a híd szabad nyílását. az alátámasztások számát. a híd anyagát. az útburkolat megnevezését. szerkezeti rendszerét A híd általános tervezési szempontjait fontossági sorrendben sorolja fel! pont Gazdasági követelmény Fejezze be a következő mondatot! pont A híd legyen állékony, vagyis általános elrendezését, szerkezeti részeit úgy kell kialakítani, hogy.... Rejtett hídfő Összesen: 16 pont.1. A helyes választ húzza alá, és döntését indokolja! A rejtett hídfő szerkezeti elemei: felmenőfal, szárnyfal. Igaz Hamis Indoklás: T /5

3 T /1/1.. Rajzolja meg vonalzóval, arányosan a rejtett hídfőt! 3. Hajlított vasbeton lemez ellenőrzése Összesen: 4 pont 3.1. Két azonos szilárdságú vasbeton lemez dolgozó magasságának és acélbetét felületének aránya 1:. A A d d 1 s s1 Igaze, hogy a nyomatékfelvevő képesség: M M 1? IGAZ HAMIS Állítását számítással igazolja! es méretű lemez ellenőrzése 6 pont d 1 0 cm ; A s 1 φ0/ mm N N Szilárdságok: fcd 16,7 ; f yd 435 mm mm 3.3. es méretű lemez ellenőrzése 6 pont d 40 cm ; A s φ0/ mm 3.4. Arányok 4 pont M 1 : M T 3/5

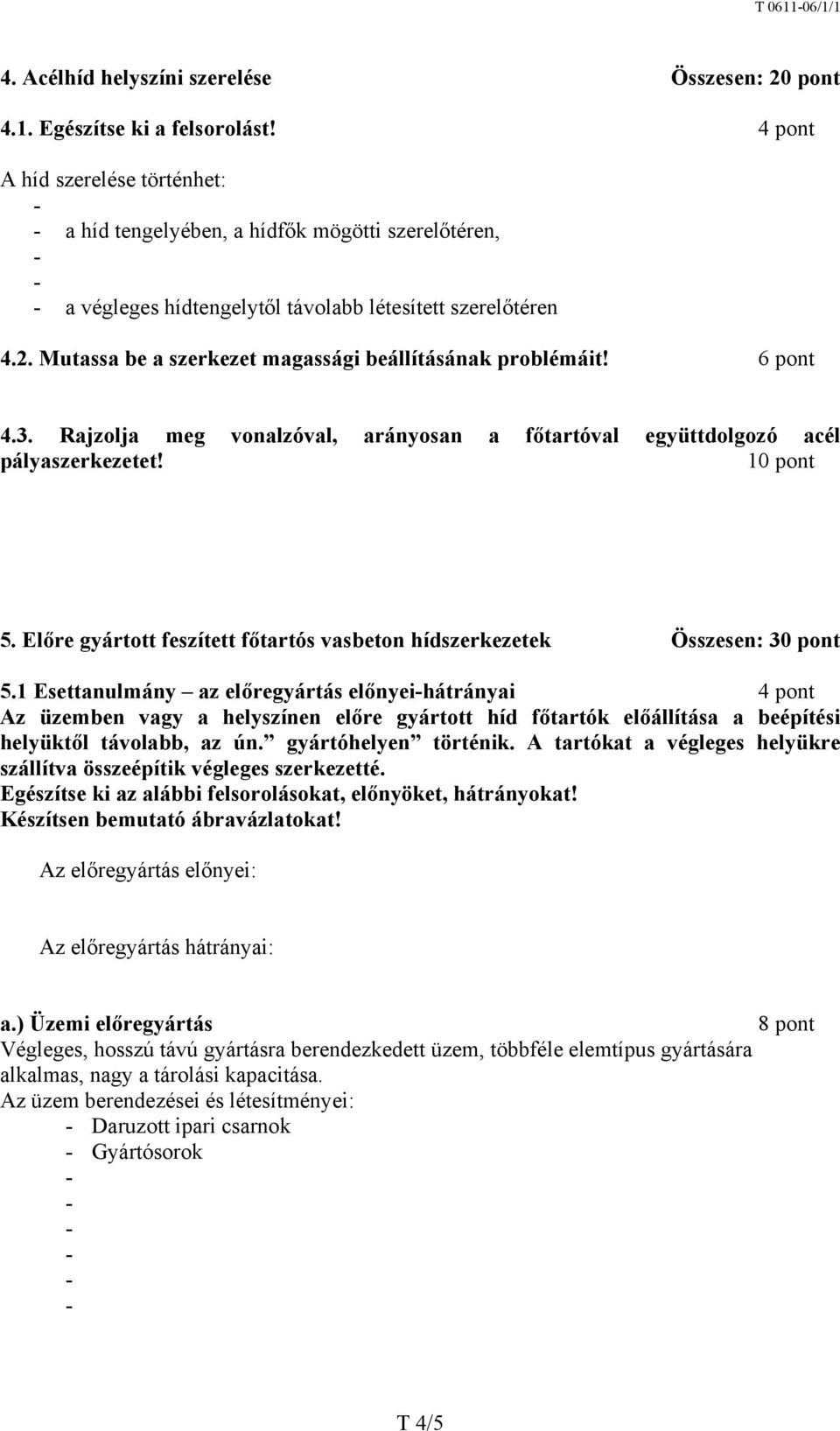

4 T /1/1 4. Acélhíd helyszíni szerelése Összesen: 0 pont 4.1. Egészítse ki a felsorolást! 4 pont A híd szerelése történhet: a híd tengelyében, a hídfők mögötti szerelőtéren, a végleges hídtengelytől távolabb létesített szerelőtéren 4.. Mutassa be a szerkezet magassági beállításának problémáit! 6 pont 4.3. Rajzolja meg vonalzóval, arányosan a főtartóval együttdolgozó acél pályaszerkezetet! 10 pont 5. Előre gyártott feszített főtartós vasbeton hídszerkezetek Összesen: 30 pont 5.1 Esettanulmány az előregyártás előnyeihátrányai 4 pont Az üzemben vagy a helyszínen előre gyártott híd főtartók előállítása a beépítési helyüktől távolabb, az ún. gyártóhelyen történik. A tartókat a végleges helyükre szállítva összeépítik végleges szerkezetté. Egészítse ki az alábbi felsorolásokat, előnyöket, hátrányokat! Készítsen bemutató ábravázlatokat! Az előregyártás előnyei: Az előregyártás hátrányai: a.) Üzemi előregyártás Végleges, hosszú távú gyártásra berendezkedett üzem, többféle elemtípus gyártására alkalmas, nagy a tárolási kapacitása. Az üzem berendezései és létesítményei: Daruzott ipari csarnok Gyártósorok T 4/5

5 T /1/1 Az üzemi előregyártással készülő tartók általában előfeszítettek. Ábra: b.) Helyszíni előregyártás Helyszíni előregyártással kevesebb előfeszített tartóelem készül. Többnyire feszítés nélküli betonelemeket, illetve utófeszített tartókat gyártanak. Ábra: 5.. feladatok 6 pont Foglalja össze az üzemben és a helyszínen előre gyártott elemek kivitelezésének, szállításának, együttdolgoztatásának előnyeit és hátrányait! Üzemben előre gyártott tartók előnye: hátránya: Helyszínen előre gyártott tartók előnye: hátránya: 5.3. Következtetés 4 pont Város belterületétől kb. 8 kmre háromnyílású, nyílásonként mes támaszközű közúti híd építéséhez üzemben vagy helyszínen előre gyártott hídgerendákat célszerűe alkalmazni? Választását indokolja! T 5/5
